MUR (MARKTEKNISK UNDERSÖKNINGSRAPPORT)/GEOTEKNIK KV. HÖDER, SKELLEFTEÅ

Transkript

1 MUR (MARKTEKNISK UNDERSÖKNINGSRAPPORT)/GEOTEKNIK KV. HÖDER, SKELLEFTEÅ SLUTRAPPORT

2 UPPDRAG , Kv Höder Titel på rapport: MUR Status: Slutrapport Datum: MEDVERKANDE Beställare: Kontaktperson: AB Burlin Invest Dick Burlin Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Katarina Sandahl, Tyréns AB Magnus Andersson, Tyréns AB Eric Carlsson, Tyréns AB REVIDERINGAR Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Namn, Företag Namn, Företag Författare: Magnus Andersson, Tyréns AB Datum: Handlingen granskad av: Eric Carlsson, Tyréns AB Datum: Tyréns AB Smedjegatan Luleå Tel: Säte: Stockholm Org.nr:

3 INNEHÅLLSFÖRTECKNING 1 OBJEKT OCH ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET BEFINTLIGA KONSTRUKTIONER POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA SONDERINGAR UTFÖRDA PROVTAGNINGAR UNDERSÖKNINGSPERIOD OCH FÄLTINGENJÖR KALIBRERING OCH CERTIFIERING PROVHANTERING MILJÖTEKNISKA LABORATORIEUNDERSÖKNINGAR HYDROGEOLOGISKA UNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR HÄRLEDDA VÄRDEN JORDARTSBESKRIVNING HYDROGEOLOGISKA EGENSKAPER VÄRDERING AV UNDERSÖKNING ÖVRIGT... 7 Bilagor Beteckning Datum Rev. datum Bilaga 1 Skruvprotokoll Bilaga 2 Miljöanalyser, Eurofins AB Ritningar Beteckning Typ, skala Datum Rev. datum G Planritning, 1: G Sektionsritning (sektion A-A), 1: Uppdrag: , Kv Höder Beställare: AB Burlin Invest O:\pit\272916\G\_Text\ MUR docx 3(7)

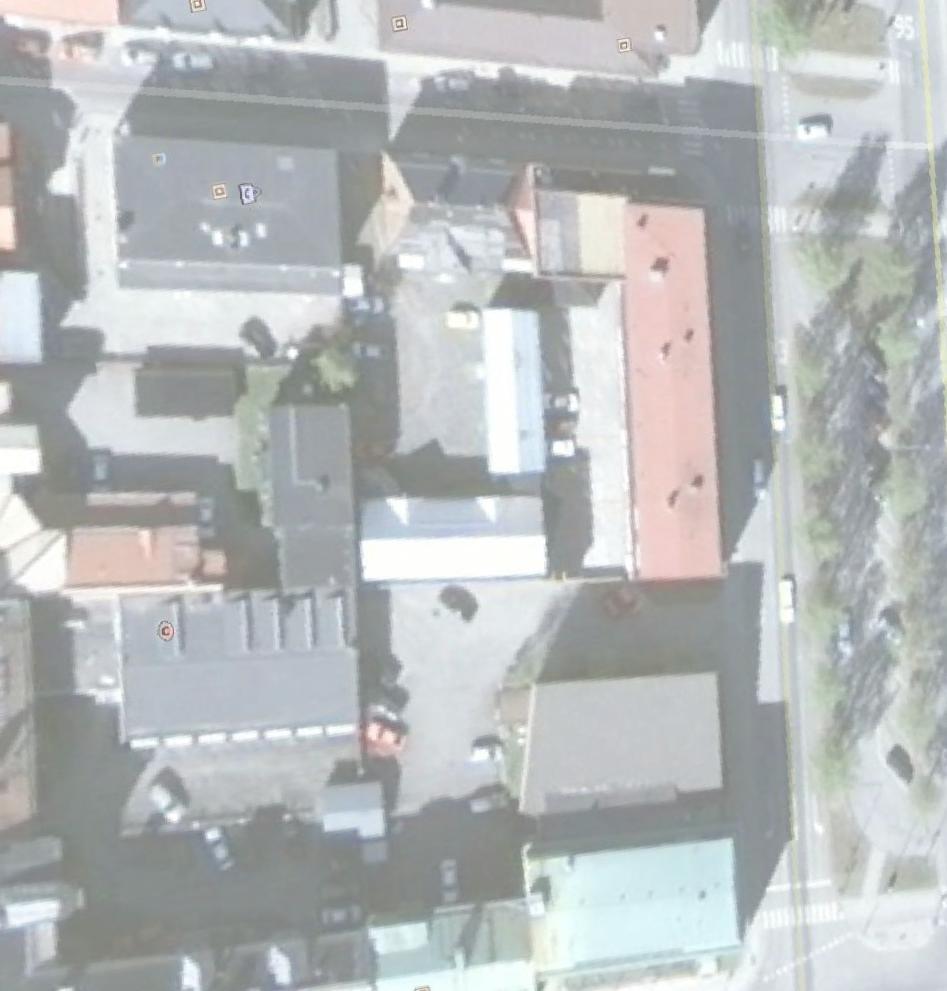

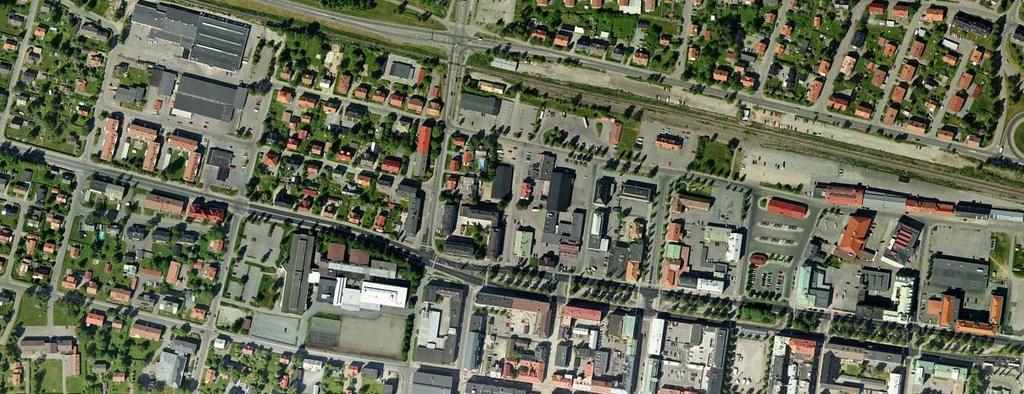

4 1 OBJEKT OCH ÄNDAMÅL Inom kvarteret Höder i Skellefteå planeras uppförandet av ett flervåningshus. Området ligger i centrala Skellefteå mellan Kanalgatan och Nygatan ca 350 m norr om Skellefteälven, se figur 1. På uppdrag av stiftelsen AB Burlin Invest har Tyréns AB utfört en översiktlig geoteknisk undersökning på kvarteret Höder. Den geotekniska undersökningen syftar till att översiktligt kontrollera grundläggningsförutsättningar samt eventuella förstärknings inom den undersökta fastigheten. Figur 1. Den undersökta fastigheten på kvarteret Höder, ungefärliga läge. 2 UNDERLAG FÖR UNDERSÖKNINGEN Underlag för undersökningen har utgjorts av: Ledningsunderlag från berörda ledningsägare. Underlag från beställare gällande byggnadens placering och utformning. Skiss över planerad byggnad, erhållen från beställaren. Uppdrag: , Kv Höder Beställare: AB Burlin Invest O:\pit\272916\G\_Text\ MUR docx 4(7)

5 3 STYRANDE DOKUMENT Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Viktsondering, VIM Provtagningar Skruvprovtagning, (Kategori C) Standard eller annat styrande dokument SIS-CEN ISO TS / Geoteknisk fälthandbok SGF Rapport 1:2013 EN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:2013 Tabell 3. Hydrogeologiska undersökningar Metod Standard eller annat styrande dokument Öppna system, Rö EN ISO : GEOTEKNISK KATEGORI Utförda undersökningar är utförda i enlighet med Geoteknisk kategori 2 för konstruktion/grundläggning. 5 BEFINTLIGA FÖRHÅLLANDEN 5.1 TOPOGRAFI OCH YTBESKAFFENHET Den undersökta ytan ligger på en innergård på kvarteret Höder i Skellefteå, ytan utgjordes vid undersökningstillfället av en parkeringsyta. Marken på parkeringsytan är plan, nivåerna i de inmätta borrpunkterna varierar mellan +14,7 och +14,9 (RH2000). 5.2 BEFINTLIGA KONSTRUKTIONER På den undersökta fastigheten där flervåningshuset planeras stod vid undersökningstillfället flera hus som planeras att rivas. Närliggande byggnader som inte ska rivas är grundlagda med källare. 6 POSITIONERING Inmätning av geotekniska undersökningar har utförts av Mattias Lundberg, Tyréns AB i mätklass B enligt SGF Rapport 1:2003. Koordinatsystem: SWEREF Höjdsystem: RH2000 Uppdrag: , Kv Höder Beställare: AB Burlin Invest O:\pit\272916\G\_Text\ MUR docx 5(7)

6 7 GEOTEKNISKA FÄLTUNDERSÖKNINGAR 7.1 UTFÖRDA SONDERINGAR Aktuella sonderingar omfattar: Viktsondering (Vim) i 2 st punkter 7.2 UTFÖRDA PROVTAGNINGAR Aktuella provtagningar omfattar: Störd provtagning med skruvborr (Skr) i 2 st punkter 7.3 UNDERSÖKNINGSPERIOD OCH FÄLTINGENJÖR Fältundersökningarna har utförts av Mattias Lundberg, fältingenjör på Tyréns AB under perioden 15/ KALIBRERING OCH CERTIFIERING Undersökningarna har utförts med borrbandvagn GeoMachine 85GTS (GM85 GTS). Tabell 4. Utrustning och kalibrering Utrustning Kalibrerad Kalibrerad av GM85 GTS Daniel Nedin, Geomek 7.5 PROVHANTERING Provhantering och hantering av jordprover har utförts enligt SGF Rapport 1:2013 Geoteknisk Fälthandbok. 8 MILJÖTEKNISKA LABORATORIEUNDERSÖKNINGAR Aktuella miljötekniska laboratorieundersökningar omfattar: Miljöanalys av ett prov med avseende på petroleumämnen, PAH, kvicksilver och tungmetaller. Störda prover har förvarats och transporterats i diffusionstäta provpåsar i plast. Laboratorieundersökningarna har utförts under september 2016 av Marcus Nordgren, Eurofins Environment AB i Lidköping. Resultaten redovisas i sin helhet i bilaga 2. För information angående kalibrering och certifiering hänvisas till Eurofins Environment AB i Lidköping, 9 HYDROGEOLOGISKA UNDERSÖKNINGAR 9.1 UTFÖRDA UNDERSÖKNINGAR Aktuella hydrogeologiska undersökningar omfattar: Installation av grundvattenrör (Rf) i 1 st punkter Installation av grundvattenrör utfördes av Mattias Lundberg, Tyréns AB i samband med de övriga fältundersökningarna mellan den 15/ Uppdrag: , Kv Höder Beställare: AB Burlin Invest O:\pit\272916\G\_Text\ MUR docx 6(7)

7 10 HÄRLEDDA VÄRDEN 10.1 JORDARTSBESKRIVNING Jorden i de undersökta punkterna utgörs av ca 0,4-0,5 m fyllningsmassor av mullhaltig grusig sand (Mg:hugrS eller grusig sandig silt (Mg:hugrsaSi). Fyllningsmassorna vilar på naturligt lagrade sediment. Sedimenten utgörs av silt (Si) och något lerig silt ((cl)si), där de översta 1,5-1,9 m av sedimenten är av torrskorpekaraktär (Sidc). Under torrskorpan utgörs sedimenten av silt (Si), något lerig silt ((cl)si), lerig silt (clsi) eller sulfidsilt (SuSi) med mycket lös lagringstäthet. I punkt H2 påträffades sandig siltmorän (sasiti) under de lösa sedimenten ca 5,0 m under befintlig markyta sondering avbröts i fast lagrad morän på ca 6,1 m djup. I punkt H1 avbröts sonderingar mot förmodat block eller berg ca 3,9 m under markytan utan att morän påträffats vid skruvprovtagning HYDROGEOLOGISKA EGENSKAPER Observation av grundvattenytan i installerat grundvattenrör har utförts vid ett tillfälle. En sammanställning av uppmätta grundvattennivåer redovisas i tabell 5. Tabell 5. Sammanställning av utförda grundvattenobservationer Borrhåls- ID Spetsnivå (RH 2000) Djup* (m) Nivå (RH 2000) H2GW +8,0 5,2 +9,5 * Avser djup under markytan. 11 VÄRDERING AV UNDERSÖKNING Inga avvikelser har noterats i samband med fältundersökningen. 12 ÖVRIGT Undersökningsresultaten redovisas i bifogade handlingar och ritningar. För förklaring till de geotekniska beteckningarna hänvisas till SGF:s (Svenska Geotekniska Förening) hemsida: Uppdrag: , Kv Höder Beställare: AB Burlin Invest O:\pit\272916\G\_Text\ MUR docx 7(7)

8 Bilaga 1 - Skruvprotokoll Sida 1/2

9 Bilaga 1 - Skruvprotokoll Sida 2/2

10 Eurofins Environment Testing Sweden AB Box Lidköping Tlf: Fax: Tyréns AB Region Norr AR-16-SL Markus Hedlund Avd: Norr Geoteknik - miljögeoteknik Smedjegatan 24 EUSELI Í%R%^Â!(k`_Î LULEÅ Kundnummer: SL Analysrapport Uppdragsmärkn Provnummer: Provtagare Per Boström Provbeskrivning: Matris: Provet ankom: Jord Utskriftsdatum: Provmärkning: Kvarteret Höder T1 0-0,5 Analys Resultat Enhet Mäto. Metod/ref Torrsubstans 85.3 % 5% SS-EN 12880:2000 Bensen < mg/kg Ts 30% LidMiljö.0A Toluen < 0.10 mg/kg Ts 30% LidMiljö.0A Etylbensen < 0.10 mg/kg Ts 30% LidMiljö.0A M/P/O-Xylen < 0.10 mg/kg Ts 30% LidMiljö.0A Summa TEX < 0.20 mg/kg Ts 30% LidMiljö.0A Alifater >C5-C8 < 5.0 mg/kg Ts 30% LidMiljö.0A Alifater >C8-C10 < 3.0 mg/kg Ts 35% LidMiljö.0A Alifater >C10-C12 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C12-C16 < 5.0 mg/kg Ts 30% SPI 2011 Alifater >C5-C16 < 9.0 mg/kg Ts Alifater >C16-C35 35 mg/kg Ts 30% SPI 2011 Aromater >C8-C10 < 4.0 mg/kg Ts 30% LidMiljö.0A Aromater >C10-C16 < 0.90 mg/kg Ts 20% SPI 2011 Metylkrysener/benzo(antracener < 0.50 mg/kg Ts 25% SIS: TK 535 N 012 Metylpyren/fluorantener 0.55 mg/kg Ts 25% SIS: TK 535 N 012 Aromater >C16-C mg/kg Ts 25% SIS: TK 535 N 012 Oljetyp < C10 Oljetyp > C10 Utgår Ospec * * Benso(antracen 0.27 mg/kg Ts 25% ISO 18287:2008 mod Krysen 0.33 mg/kg Ts 25% ISO 18287:2008 mod Benso(b,k)fluoranten 0.75 mg/kg Ts 25% ISO 18287:2008 mod Benzo(pyren 0.35 mg/kg Ts 25% ISO 18287:2008 mod Indeno(1,2,3-cd)pyren 0.29 mg/kg Ts 25% ISO 18287:2008 mod Dibenso(a,h)antracen mg/kg Ts 25% ISO 18287:2008 mod Naftalen < mg/kg Ts 25% ISO 18287:2008 mod Acenaftylen mg/kg Ts 25% ISO 18287:2008 mod Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 1 av 2

11 AR-16-SL EUSELI Í%R%^Â!(k`_Î Acenaften < mg/kg Ts 25% ISO 18287:2008 mod Fluoren mg/kg Ts 30% ISO 18287:2008 mod Fenantren 0.45 mg/kg Ts 25% ISO 18287:2008 mod Antracen mg/kg Ts 25% ISO 18287:2008 mod Fluoranten 0.78 mg/kg Ts 25% ISO 18287:2008 mod Pyren 0.63 mg/kg Ts 25% ISO 18287:2008 mod Benzo(g,h,i)perylen 0.29 mg/kg Ts 25% ISO 18287:2008 mod Summa PAH med låg molekylvikt mg/kg Ts Summa PAH med medelhög molekylvikt 2.0 mg/kg Ts Summa PAH med hög molekylvikt 2.3 mg/kg Ts Summa cancerogena PAH 2.1 mg/kg Ts Summa övriga PAH 2.3 mg/kg Ts Summa totala PAH mg/kg Ts Arsenik As 6.5 mg/kg Ts 30% SS / ICP-AES Barium Ba 99 mg/kg Ts 20% SS / ICP-AES Bly Pb 88 mg/kg Ts 30% SS / ICP-AES Kadmium Cd 0.29 mg/kg Ts 30% SS / ICP-AES Kobolt Co 3.5 mg/kg Ts 30% SS / ICP-AES Koppar Cu 36 mg/kg Ts 30% SS / ICP-AES Krom Cr 25 mg/kg Ts 30% SS / ICP-AES Kvicksilver Hg 0.13 mg/kg Ts 20% SS / ICP-AES Nickel Ni 11 mg/kg Ts 30% SS / ICP-AES Vanadin V 26 mg/kg Ts 35% SS / ICP-AES Zink Zn 180 mg/kg Ts 25% SS / ICP-AES Utförande laboratorium/underleverantör: Eurofins Environment Testing Sweden AB, SWEDEN Kopia till: Katarina Sandahl (katarina.sandahl@tyrens.se) Marcus Nordgren, Rapportansvarig Denna rapport är elektroniskt signerad. Förklaringar AR-003v39 Laboratoriet/laboratorierna är ackrediterade av respektive lands ackrediteringsorgan. Ej ackrediterade analyser är markerade med * Mätosäkerheten, om inget annat anges, redovisas som utvidgad mätosäkerhet med täckningsfaktor 2. Undantag relaterat till analyser utförda utanför Sverige kan förekomma. Ytterligare upplysningar samt mätosäkerhet och detektionsnivåer för mikrobiologiska analyser lämnas på begäran. Denna rapport får endast återges i sin helhet, om inte utförande laboratorium i förväg skriftligen godkänt annat. Resultaten relaterar endast till det insända provet. Sida 2 av 2

12

13

14 PM GEOTEKNIK KV. HÖDER, SKELLEFTEÅ

15 UPPDRAG , Kv Höder Titel på rapport: PM Geoteknik Kv. Höder, Skellefteå Status: Slutrapport Datum: MEDVERKANDE Beställare: Kontaktperson: AB Burlin Invest Dick Burlin Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Katarina Sandahl, Tyréns AB Magnus Andersson, Tyréns AB Eric Carlsson, Tyréns AB REVIDERINGAR Revideringsdatum Version: Initialer: ÅR-MÅN-DAG Namn, Företag Namn, Företag Författare: Magnus Andersson, Tyréns AB Datum: Handlingen granskad av: Eric Carlsson, Tyréns AB Datum: Tyréns AB Smedjegatan Luleå Tel: Säte: Stockholm Org.nr:

16 INNEHÅLLSFÖRTECKNING 1 OBJEKT OCH ÄNDAMÅL UNDERLAG FÖR PM GEOTEKNIK STYRANDE DOKUMENT PLANERAD KONSTRUKTION MARKFÖRHÅLLANDEN GEOTEKNISKA FÖRHÅLLANDEN HYDROGEOLOGISKA FÖRHÅLLANDEN MILJÖTEKNISKA FÖRHÅLLANDEN REKOMMENDATIONER INLEDNING GRUNDLÄGGNING SCHAKTARBETEN MILJÖ KOMPLETTERANDE UNDERSÖKNINGAR... 7 Uppdrag: , Kv Höder Beställare: AB Burlin Invest O:\pit\272916\G\_Text\ PM docx 3(7)

17 1 OBJEKT OCH ÄNDAMÅL Inom kvarteret Höder i Skellefteå planeras uppförandet av ett flervåningshus. Området ligger i centrala Skellefteå mellan Kanalgatan och Nygatan ca 350 m norr om Skellefteälven, se figur 1. På uppdrag av stiftelsen AB Burlin Invest har Tyréns AB utfört en översiktlig geoteknisk undersökning på kvarteret Höder. Den geotekniska undersökningen syftar till att översiktligt kontrollera grundläggningsförutsättningar samt eventuella förstärknings inom den undersökta fastigheten. Figur 1. Den undersökta fastigheten på kvarteret Höder, ungefärliga läge. 2 UNDERLAG FÖR PM GEOTEKNIK Underlag för undersökningen har utgjorts av: Ledningsunderlag från berörda ledningsägare. Underlag från beställare gällande byggnadens placering och utformning. Skiss över planerad byggnad, erhållen från beställaren. Uppdrag: , Kv Höder Beställare: AB Burlin Invest O:\pit\272916\G\_Text\ PM docx 4(7)

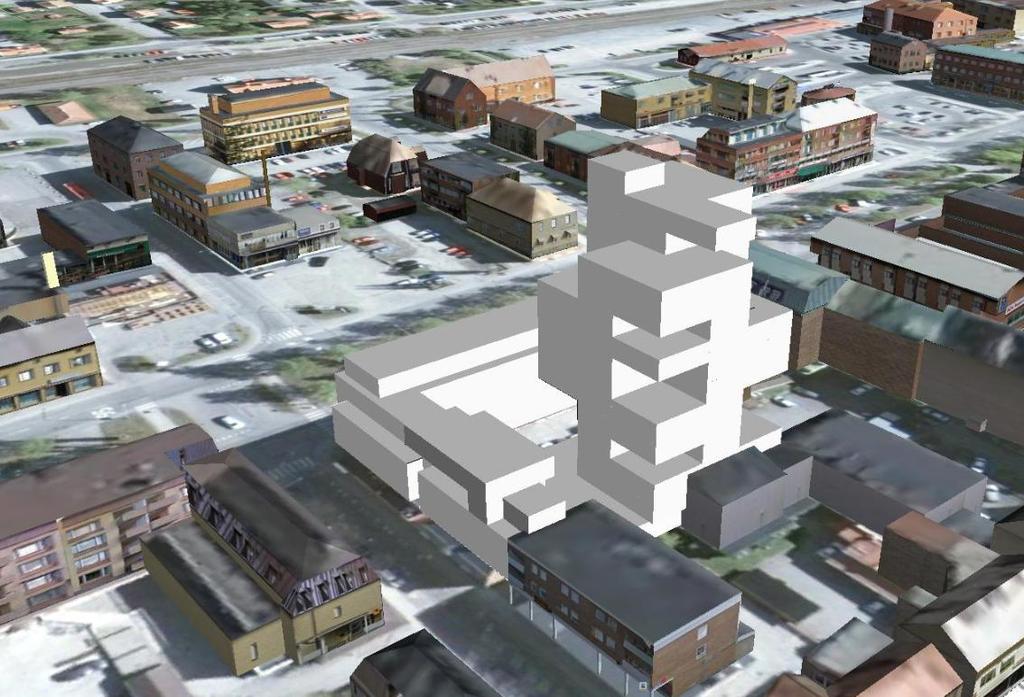

18 3 STYRANDE DOKUMENT Denna rapport ansluter till SS-EN med tillhörande nationellbilaga. Följande styrande och rådgivande dokument gäller: - Eurokod 7, 1997 (SS-EN 1997) samt IEG:s tillämpningsdokument - AMA Anläggning 13 - TK Geo 13, TDOK 2013: TR Geo 13, TDOK 2013: PLANERAD KONSTRUKTION På kvarteret Höder, Skellefteå kommun, planeras ett flervåningshus byggas enligt nedanstående skissförslag, se figur 2. Figur 2. Skissförslag över tänkt flervåningshus, Kv. Höder erhållna från beställaren. På ytan där flervåningshuset planeras att byggas stod vid undersöknings tillfället flera befintliga hus, innergården mellan husen utgjordes av en parkeringsyta. Vissa av husen behöver rivas för att bereda plats för det kommande flervåningshuset. I ett av de befintliga husen har stora sättningsskador kring murstocken noterats. 5 MARKFÖRHÅLLANDEN 5.1 GEOTEKNISKA FÖRHÅLLANDEN Jorden i de undersökta punkterna utgörs av ca 0,4-0,5 m fyllningsmassor av mullhaltig grusig sand (Mg:hugrS eller grusig sandig silt (Mg:hugrsaSi). Fyllningsmassorna vilar på naturligt lagrade sediment. Sedimenten utgörs av silt (Si) och något lerig silt ((cl)si), där de översta 1,5-1,9 m av sedimenten är av torrskorpekaraktär (Sidc). Under torrskorpan utgörs sedimenten av silt (Si), något lerig silt ((cl)si), lerig silt (clsi) eller sulfidsilt (SuSi) med mycket lös lagringstäthet. I punkt H2 påträffades sandig siltmorän (sasiti) under de lösa sedimenten, ca 5,0 m under befintlig markyta, sondering avbröts i fast lagrad morän på ca 6,1 m djup. I punkt H1 avbröts sonderingar mot förmodat block eller berg ca 3,9 m under markytan utan att morän påträffats vid skruvprovtagning. Resultatet från den utförda geotekniska undersökningen samt tillhörande ritningar redovisas i sin helhet i tillhörande MUR(Markteknisk undersökningsrapport)/geoteknik Kv. Höder, Skellefteå. Uppdrag: , Kv Höder Beställare: AB Burlin Invest O:\pit\272916\G\_Text\ PM docx 5(7)

19 5.1 HYDROGEOLOGISKA FÖRHÅLLANDEN Grundvattenytans läge har observerats i öppet grundvattenrör. Grundvattenytan påträffades ca 5,2 m under markytan, vilket motsvarar nivå +9,5 (RH2000). Grundvattenytan varierar under året med förväntat årsmaximum strax efter snösmältningsperioden och årsminimum under vinterhalvåret. 5.2 MILJÖTEKNISKA FÖRHÅLLANDEN Ett jordprov från området är analyserat med avseende på föroreningsinnehåll. Provet är taget av fyllningsmaterial från 0-0,5 meters djup i punkten H1. Analysresultatet framgår av MUR med bilagd laboratorierapport. I tabell 1 visas analysresultaten i jämförelse med Naturvårdsverkets generella riktvärden för förorenad mark. Då bostäder planeras på fastigheten är det riktvärdena för känslig markanvändning (KM) som är aktuella. I tabellen jämförs även analysresultaten mot riktvärdena för mindre känslig markanvändning (MKM) samt värden för mindre än ringa risk (MRR) och farligt avfall (FA). Överskridande av MRR innebär att återanvändning av uppschaktade massor måste föregås av en anmälan till tillsynsmyndighet. Överskridande av FA-halter innebär att massorna klassas som farligt avfall och måste hanteras därefter vid uppschaktning. Tabell 1. Analysresultat miljöanalys jämfört med riktvärden. Enhet mg/kg TS. Jämförvärden MRR KM MKM FA Prov H1 0-0,5m Torrsubstans % ,3 Bensen - 0,012 0, < 0,0035 Toluen < 0,10 Etylbensen < 0,10 M/P/O-Xylen < 0,10 Summa TEX < 0,20 Alifater >C5-C < 5,0 Alifater >C8-C < 3,0 Alifater >C10-C < 5,0 Alifater >C12-C < 5,0 Alifater >C5-C < 9,0 Alifater >C16-C Aromater >C8-C < 4,0 Aromater >C10-C < 0,90 Aromater >C16-C ,8 PAH L 0, ,093 PAH M PAH H 0, ,3 Arsenik (As) ,5 Barium (B Bly (Pb) Kadmium (Cd) 0,2 0, ,29 Kobolt (Co) ,5 Koppar (Cu) Krom tot (Cr tot) Kvicksilver (Hg) 0,1 0,25 2, ,13 Nickel (Ni) Vanadin (V) Zink (Zn) Uppdrag: , Kv Höder Beställare: AB Burlin Invest O:\pit\272916\G\_Text\ PM docx 6(7)

20 6 REKOMMENDATIONER 6.1 INLEDNING Grundläggningsarbeten ska dimensioneras, planeras, utföras och kontrolleras i Geoteknisk kategori 2 (GK2). 6.2 GRUNDLÄGGNING Den planerade byggnaden bedöms kunna grundläggas på konventionellt sätt med platta eller grundsulor på packad fyllning av friktionsjord efter urgrävning ner till naturligt lagrad morän, detta innebär djupa schakt ner till fast lagrad morän. Byggnaden kan med fördel utföras med källare. Med 1 källarplan under marknivå innebär det utifrån utförd undersökning upp till ca 1,5 m extra urgrävning under grundläggningsnivån för källarplanet. 6.3 SCHAKTARBETEN Förekommande naturligt lagrade siltjordar är flytbenägna i vattenmättat tillstånd. Vid djupa schakt kan stödkonstruktioner som t.ex. spont krävas, dels för att skydda gatumark samt befintliga byggnader som ej rivs. Utifrån erhållet underlag angående byggnadens placering är sannolikheten stor att spontning blir nödvändig. Dimensionering av eventuella spontkonstruktioner, val av sponttyp samt upprättande av ritningar och beräkningar behandlas i separat handling vid detaljprojektering. Schakt- och grundläggningsarbeten skall utföras i torrhet. Vid djupa schakt så som exempelvis hisschakt föreligger risk för schakt under grundvattenytan. För att minska risken för att schaktbotten ska luckra upp och tappa sin bärighet bör tillfällig grundvattensänkning samt länshållning av schakt utföras med avseende på aktuella grundvattennivåer. Schakt i sulfidhaltig jord bedöms bli aktuellt i samband med schakt för huset. Uppschaktad sulfidjord klassas som miljöfarligt avfall och skall deponeras på avsedd deponi. 6.4 MILJÖ I tabell 1 framgår att PAH H och bly påträffats i halter över riktvärdena för KM samt att PAH M, kadmium, kvicksilver och zink påträffats i halter över MRR. Det innebär att efterbehandling eller kompletterande provtagning och riskbedömning är nödvändig innan marken är lämplig för bostadsändamål. Uppschaktade jordmassor måste hanteras som förorenade. All hantering av förorenade massor är anmälningspliktig verksamhet. Enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd (SFS 1998:899) skall en anmälan om avhjälpande åtgärder lämnas in till och godkännas av tillsynsmyndigheten innan en eventuell sanering påbörjas. Ingen utförligare historikinventering är utförd på fastigheten men en av de befintliga byggnaderna har enligt uppgift inrymt en bilverkstad. Om det t.ex. funnits smörjgrop, oljeavskiljare, upplag med oljefat, eller uppställning av bilar kan en mer omfattande förorening finnas på fastigheten. En kompletterande undersökning efter att befintliga byggnader rivits eller i samband med schaktning rekommenderas. Enligt Miljöbalken 10 kap 11 skall den som äger eller brukar en fastighet genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Med dagens markanvändning bedöms risken för skada eller olägenhet som liten, dock rekommenderas att denna rapport delges tillsynsmyndigheten. 7 KOMPLETTERANDE UNDERSÖKNINGAR Vid detaljprojektering och upprättande av bygghandlingar krävs att den översiktliga geotekniska undersökningen kompletteras med detaljerade undersökningar för dimensionering av grundläggning och eventuella stödkonstruktioner. Kompletterande miljötekniska undersökningar med avseende på mark föroreningar bör även utföras i ett senare skede. Uppdrag: , Kv Höder Beställare: AB Burlin Invest O:\pit\272916\G\_Text\ PM docx 7(7)
