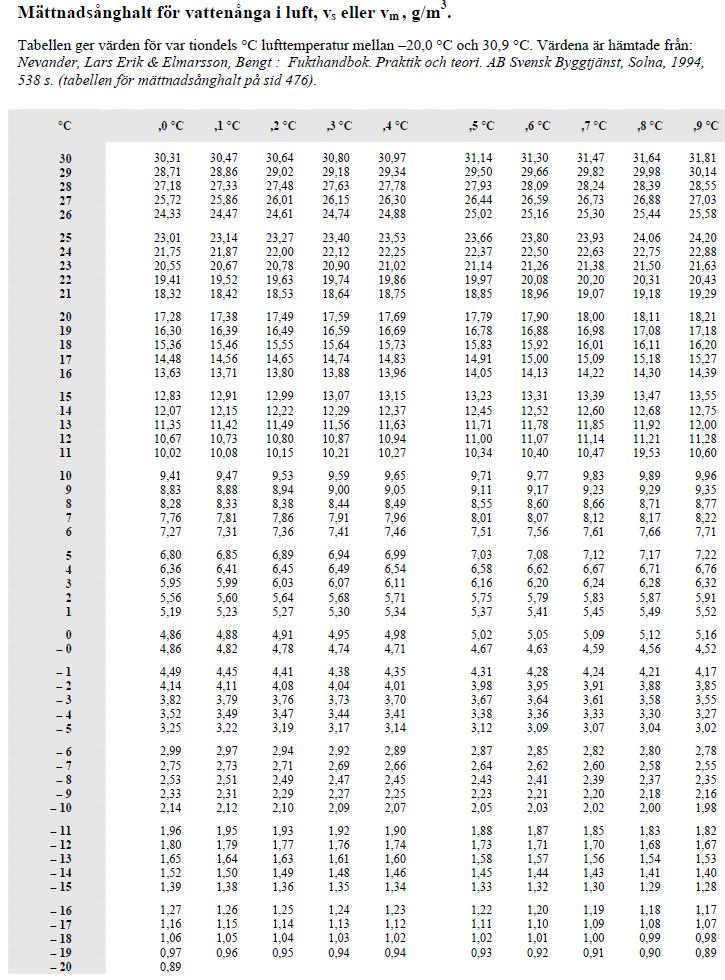

1 Innemiljö Provmoment: Ladokkod: Tentamen ges för: TentamensKod: Tentamen 41B05C KBYGG14h KINAF14h 7,5 högskolepoäng Tentamensdatum: Tid: Hjälpmedel: Miniräknare, skrivdon Totalt antal poäng på tentamen: 85 För att få respektive betyg krävs: 50% för godkänd tentamen och betyg 3 70% för betyg 4 90% för betyg 5 Allmänna anvisningar: Alla svar skrivs in direkt i tentamen. För frågor med olika svarsalternativ gäller att felaktigt svar, inget svar, otydligt svar eller flera svar ger ett avdrag på minus 0,5 poäng. Svarsalternativet Vet ej ger 0p. Rätt svar ger 2p. Tabell över mättnadsånghalter finns på sista sidan Skriv tydligt, prydligt och kortfattat. Kryssfrågor: Kryssfrågorna har ett Nästkommande tentamenstillfälle: Rättningstiden är i normalfall 15 arbetsdagar, till detta tillkommer upp till 5 arbetsdagar för administration. Viktigt! Glöm inte att skriva Tentamenskod på alla blad du lämnar in. Lycka till! Ansvarig lärare: Linda Hägerhed - Telefonnummer: Lennart Jagemar ,

2 : Uppgift 1 (8p) 2a) Vid vilken yttemperatur (dvs högsta möjliga yttemperatur) på fönsterglasets insida sker kondensutfällning i följande klimat? (T=temperatur, RF=relativ fuktighet) Utomhus Inomhus Svar: T: -20 C T: 22 C RF: 92 % RF: 39 % 2b) Vad är benämningen på den temperatur där kondensutfällning sker? Svar: 2c) Kondensutfällning kan av olika skäl ske på insidan av fönster och utsidan av fönster samt mellan fönsterglasen i t.ex en isolerglaskassett. Vad beror det på? Vad kan man göra åt det? Det är synlig kondensutfällning på insidan av fönstret i ett sovrum i en villa. Beror på att: Åtgärd, åtgärder: Det är synlig kondensutfällning på morgonen på utsidan av fönster i vardagsrummet. Det är synlig kondensbildning på glasen inuti isolerglaskassetten Bild: Isolerglaskassett, övre hörnet 1

3 Uppgift 2 (8p) 3a) Det krävs i princip 6 förutsättningar för att mögelsvamp ska kunna växa. Vilka? 3b) Vad är det här för ett litet spindeldjur? Vilken relativ fuktighet inne bör man inte överskrida under längre tid för att minska tillväxt? % 3c) Vad beskriver figuren till höger? Sätt rätt siffra i rätt ruta! Välj 4! 2

4 Uppgift 3 (8p) I en äldre villa bor en familj, 2 vuxna och 1 barn. Du har mätt temperatur och relativ fuktighet i luften. I figuren nedan visas medelvärden från några timmar på mätdagen. 1a) Förklara hur du tolkar mätningarna! Plats för beräkningar. Svara i rutorna nedan Mätplats Inne 1) Varifrån kommer fukten? 2) Orsak? Varför? Motivera ditt svar med beräkningar (ånghalter, fukttillskott) Kallvind Krypgrund 1 b) Vilket påstående nedan är fel? (uppvärmd och bebott normalt småhus) Den relativa fuktigheten i luften utomhus är högre på vintern än på sommaren i Sverige Ånghalten i luften utomhus är högre på vintern än på sommaren i Sverige På vintern är den relativa fuktigheten i luften utomhus högre än den relativa fuktigheten inomhus På vintern är ånghalten i uteluften lägre än ånghalten inomhus. 3

5 Uppgift 4 (3p) Vid en sk Miljöinventering av en byggnad (uppförd 1970) t.ex. inför rivning eller ombyggnad undersöker man om det finns, var det finns, och hur mycket det finns av t.ex. asbest eller PCB. hälsofarliga ämnen och/eller miljöförstörande. 6a) Nämn tre byggnadsmaterial/inredningsmaterial som kan innehålla asbest 6b) Nämn ett byggnadsmaterial som kan innehålla PCB: 6c) Vilken sjukdom kan exponering av asbest ge? 6d) Vilken negativ hälsopåverkan har exponering av PCB? Uppgift 5 (3p) 7a) Vad betyder VOC? Svar: 7b) Vilka två ämnen indikerar nedbrytningsemissioner från mattlim och PVC-matta i en VOC-analys av inomhusluft? Kloranisol, Fenol 3-caren, ozon 2-etyl-1-hexanol, 1-butanol NOx, Dioxin 4

6 Uppgift 6 (4p) 4a) Vilket påstående är rätt? Operativ temperatur är medelvärdet av lufttemperatur och medelstrålningstemperatur från omgivande ytor Operativ temperatur är medelvärdet av lufttemperatur och lufthastigheten Operativ temperatur är balansvärdet mellan lufttemperatur och relativ fuktighet i luften Operativ temperatur är balansvärdet mellan medelstrålningstemperatur och lufthastigheten 4b) Vilket påstående är rätt? I värdet för Ekvivalent temperatur ingår lufttemperatur, lufthastighet och medelstrålningstemperatur från omgivande ytor I värdet för Ekvivalent temperatur ingår lufttemperatur, lufthastighet, medelstrålningstemperatur omgivande ytor och relativ fuktighet I värdet för Ekvivalent temperatur ingår lufttemperatur, lufthastighet, medelstrålningstemperatur från omgivande ytor, relativ fuktighet samt personens aktivitetsnivå (MET) I värdet för Ekvivalent temperatur ingår lufttemperatur, lufthastighet, medelstrålningstemperatur från omgivande ytor, relativ fuktighet samt personens aktivitetsnivå (MET) och klädsel (CLO) Uppgift 7 (3p) 5a) Vad står förkortningen SBS i sammanhang med byggnadsrelaterad ohälsa? 5b) Nämn fyra typiska symptom för SBS / BRI 5

7 Uppgift 8 (10p) 8a) Vad står dessa förkortningar för? S-ventilation = F-ventilation = FT-ventilation = FTX-ventilation = 8b) Beskriv kortfattat fördelar och nackdelar / risker med olika system ur ett innemiljöperspektiv: Svara med två exempel per ruta. (Direkt felaktiga svar ger avdrag.) Risker/nackdelar Fördelar/positivt för innemiljön S-ventilation F-ventilation FT-ventilation FTX-ventilation 6

8 Uppgift 9 (9p) 9a) I en lokal är en fläkt installerad som ger 62 db(a) i rummet. Vad blir ljudtrycksnivån om man sätter dit en till likadan fläkt, dvs totalt två likadana fläktar? 62 db 65 db 72 db 75dB 9b) Vilket av nedanstående påstående stämmer? En ökning av ljudeffekten från 30 db till 33 db upplevs som en fördubbling av ljudstyrkan En ökning av ljudeffekten från 30 db till 40 db upplevs som en fördubbling av ljudstyrkan En ökning av ljudeffekten från 30 db till 60 db upplevs som en fördubbling av ljudstyrkan En ökning av ljudeffekten från 30 db till 300 db upplevs som en fördubbling av ljudstyrkan 9c) Vilka fem (5) akustiska parametrar ställer BBR olika krav på beroende på val av ljudklass? Uppgift 10 (8p) 10 a) Tre källor till radon i byggnader och åtgärder för att minska halten i inomhusluften kopplat till källan: Källor Åtgärder 10b) Vilken sjukdom kan långvarig exponering av radon ge upphov till? Svar: 10 c) Vilket är det riktvärdet/gränsvärdet för högsta halten av radon i inomhusmiljön i bostäder (Sverige)? Svar: 7

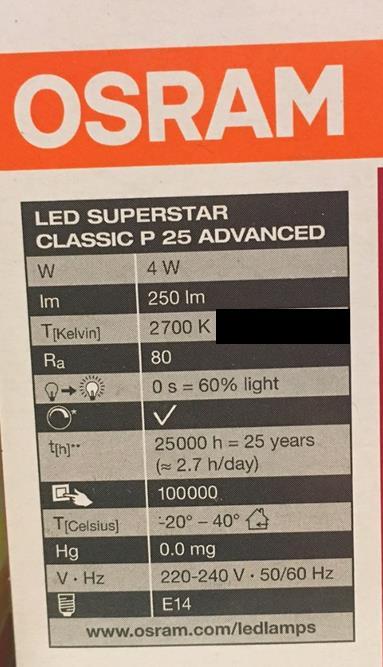

9 Uppgift 11 (6p) 11a) Vad menas med begreppet ljusförorening ( light pollution )? Vilket av nedanstående påstående stämmer? Ljusförorening innebär att det skickas ut så mycket ljus från gatlampor, reklamskyltar, bilar etc så att det är svårt att se natthimlen. Ljusförorening innebär att man inte följer EG-förordningen 244/2009 om att fasa ut sk rundtrålande lampor för hushållsbruk (t.ex. vanliga glödlampor) Ljusförorening innebär att spektralfördelningen som används för att beräkna färgegenskaper inte följer standarden Daylight 875. Ljusförorening innebär att besvärande reflexer uppstår i blanka ytor vid dagsljusinsläpp. 11b) Till höger visas foton på en förpackning till en LED-lampa som du kan köpa på ICA för 89 kr. Vad betyder dessa olika beteckningar på förpackningens fram- respektive baksida? Varför står det 4W = 25W? Vad betyder 250 lm? Innebär T (Kelvin 2700K) att lampan ger ett varmare ljus eller kallare ljus jämfört med om det hade stått T (Kelvin 5000 K)? Vad menas med Ra = 80? Vad står Ra för? 8

10 Uppgift 12 (7p) Principskissen nedan visar ett mekaniskt till- och frånluftsystem (FT) för ventilation. 12a) Koppla ihop varje siffra (1-8) med korrekt term! (2 av termerna är inte relevanta för uppgiften) För att ta reda på om ventilationen fungerar som den ska, kan man genomföra koldioxidmätningar på olika platser i en byggnad. Man har mätt utomhus, i vistelsezonen i klassrummet, invid frånluftsdonet och invid tilluftsdonet i rummet. Vid en sådan mätning fick man följande resultat: 12b) Hur tolkar du mätningarna? Ute: 410 ppm Mitt i rummet: 900 ppm Tilluft: 550 ppm Frånluft: 800 ppm 12 c) Vad betyder enheten ppm? 9

11 Uppgift 13 (8p) När man gör ändringar i huset kan ibland detta konsekvenser för innemiljön, både bra och dåliga! Beskriv i punktform konsekvenser av nedanstående ändringar. 13a) Installera ett mekaniskt frånluftssystem ett hus från 1970-talet med en grundläggning av betongplatta på mark och kallvind. Uppvärmning: Direktverkande el. Ge två exempel/förslag. Vad blir troligen bättre? Förklara varför! Vad kan bli sämre? Vad kan man göra för att minska risken? 13b) Ansluta en villa uppförd på 1940-talet till fjärrvärmenätet istället för den tidigare oljepannan för att värma huset (vattenburen värme) Vad blir troligen bättre? Förklara varför! Vad kan bli sämre? Vad kan man göra för att minska riskerna? 10

12 11

13 Extrablad om du behöver 12
