Provmoment: Salstentamen Ladokkod: A159TG Tentamen ges för: TGBYG, TGIAF. Tentamensdatum: 30 maj 2018 Tid:

Transkript

1 Innemiljö Provmoment: Salstentamen Ladokkod: A159TG Tentamen ges för: TGBYG, TGIAF 7,5 högskolepoäng Tentamensdatum: 30 maj 2018 Tid: Hjälpmedel: Skrivdon, miniräknare Totalt antal poäng på tentamen: 62p För att få respektive betyg krävs korrekta svar: > 50% för godkänd tentamen och betyg 3 > 70% för betyg 4 > 85% för betyg 5 Allmänna anvisningar: Alla svar skrivs in direkt i tentamen. Lösblad som tillhandahålls i tentamensalen får användas för t.ex. beräkningar, men ska inte lämnas in. För frågor med olika svarsalternativ gäller att felaktigt svar, inget svar, otydligt svar eller flera svar ger ett avdrag på minus 0,5 poäng. Svarsalternativet Vet ej ger 0 p. Rätt svar ger 2 p. Ångrar du ditt svar, markera tydligt med att dra ett streck över hela svarsalternativet inklusive rutan. På sista sidan finns en tabell för mättnadsånghalt. Nästkommande tentamenstillfälle: Rättningstiden är i normalfall 15 arbetsdagar, till detta tillkommer upp till 5 arbetsdagar för administration. Annars är det detta datum som gäller: Viktigt! Glöm inte att skriva anonymitetskod på alla blad du lämnar in! Lycka Till! Ansvarig lärare: Telefonnummer: Tillgänglig lärare under tentamensdagen: 1

2 Uppgift 1-3 I en äldre villa bor en familj, 2 vuxna och 1 barn. Du har mätt temperatur och relativ fuktighet i luften. I figuren nedan visas medelvärden från några timmar på mätdagen. Figur 1. Mätningar av relativ fuktigheter och temperatur i luft 1) Vilket påstående nedan är rätt vid mättillfället figur 1? 1 Del relativa fuktigheten i luften är egentligen högre i krypgrunden än på kallvinden eftersom det vid mätningen var varmare där, även om mätningen säger 70 % respektive 72%. 2 Ånghalten i luften i krypgrunden är högre än ånghalten inomhus. 3 Ånghalten i luften på vinden är lika stor som ånghalten utomhus 4 Den relativa fuktigheten i luften är egentligen högre inomhus än utomhus eftersom det är kallare ute än inne. 2) Vilket påstående nedan är rätt vid mättillfället figur 1? 1 Beräkningar av fukttillskottet inomhus tyder på god ventilation 2 Beräkningar av fukttillskottet i krypgrunden tyder på en krypgrund utan tillkommande fukt från marken 3 Beräkningar av fukttillskottet på vinden tyder på en lufttät bjälklagskonstruktion mellan kallvind och inomhus 4 Vet ej 3) Vilket påstående nedan är rätt? 1 Den relativa fuktigheten i luften utomhus är högre på vintern än på sommaren i Sverige 2 Daggpunktstemperaturen är normalt sett högre än inomhus-luftens temperatur 3 75% relativ fuktighet i trä motsvarar en fuktkvot på 0,75 kg/kg 4 På vintern är vanligen ånghalten i uteluften högre än ånghalten inomhus vintertid. 2

3 Uppgift 4-7 4) Det krävs i princip 6 förutsättningar för att mögelsvamp ska kunna växa. Vilka? (3p) ) Figur 2 nedan beskriver mögelsvampens livscykel för mögelsvamp. Till vänster av figuren finns 4 påståenden om namnet de olika faserna/produkterna i livscykeln, men bara ett av svaren är rätt. Vilket påstående nedan är rätt? 1 A = Agar 2 B= Aktinomyceter 3 C= Mycel 4 D= Geosmin Figur 2. Mögelsvampens livscykel 6) Vilket påstående nedan är rätt? 1 Äkta hussvamp (Serpula lacrymans) är vanligt förekommande på kallvindar i nyproducerade småhus 2 Äkta hussvamp (Serpula lacrymans) behöver förutom rikligt med fukt och trä, dessutom kalk för att starta tillväxt 3 I byggnader som har drabbats av angrepp av Äkta hussvamp (Serpula lacrymans) känner man ofta en lukt av klor som avges från svampen vid tillväxt 4 I byggnader som har drabbats av Äkta hussvamp (Serpula lacrymans) bör man byta ut ventilationen från FTX (från- och tilluftssystem med värmeväxlare) till FT (utan värmeväxlare) eftersom värmeväxlaren avger fukt. 7) Vilket påstående nedan är rätt? 1 Synlig mögelpåväxt på råspont i en kallvind, där påväxten är jämnt fördelat över ett större område tyder på konvektionsskada på grund av inifrån kommande fukt och konvektion 2 Synlig mögelpåväxt på råsponten i en kallvind, där påväxten är jämnt fördelat över ett större område tyder på skada av inifrån kommande fukt och diffusion 3 Att tilläggsisolera vindsbjälklaget i ett småhus med kallvind minskar risken för mögelskador på råsponten i kallvinden. 4 Vet ej 3

4 Uppgift ) Vilket påstående nedan är rätt? 1 Operativ temperatur är medelvärdet av luftens temperatur och lufthastigheten 2 Operativ temperatur är medelvärdet av luftens temperatur och luftens relativa fuktighet 3 Operativ temperatur är medelvärdet av luftens temperatur och uteluftens temperatur 4 Operativ temperatur är medelvärdet av luftens temperatur och omgivande ytors temperatur 9) Vilket påstående nedan är rätt? 1 PPD-indexet indikerar ett värde på den enskilda människans termiska upplevelse i en viss omgivning och ger ett betyg med skalan alldeles för varmt eller alldeles för kallt 2 PPD-indexet anger en procentandel av en grupp människor i den omgivningen som beräknas vara missnöjda med det termiska klimatet 3 När PPD-indexet är 100% innebär det att 100% av människorna i den omgivningen är nöjda med den termiska komforten 4 PPD- och PMV är det sammanvägda värdet av temperaturen inomhus och utomhus vid ett specifikt uteklimat. 10a) Vad står förkortningen SBS i sammanhang med byggnadsrelaterad ohälsa? (1p) 10b) Nämn fyra typiska symptom för SBS (1p) 10c) Vad är det för skillnad på SBS och sk Byggnadsrelaterad ohälsa (BRI, Building Related Illness)? (1p) 4

5 Uppgift ) Vilket påstående nedan är rätt? 1 Legionella är ett sorts kvalster 2 Legionella är en mögelsvamp 3 Legionella är en bakterie 4 Legionella är en VOC, Volatile Organic Compound 5 Vet inte 12) Vilket påstående nedan är rätt? 1 Legionella kan orsaka allergi och astma 2 Legionella kan orsaka sk ospecifik byggnadsrelaterad ohälsa 3 Legionella kan orsaka lunginflammation 4 Legionella kan orsaka lungcancer 5 Vet inte 13) Vilken temperatur ska tappvarmvattnet vid tappstället hålla enligt BBR? C C C C 5 > 70 C 6 Vet inte 14. Vilka är de tre huvudsakliga källorna till radon i byggnader? Vilket är det gränsvärdet för radon i inomhusmiljön enligt de svenska byggreglerna, BBR? 1 0 Bq/m 3 2 < 20 Bq/m 3 3 < 200 Bq/m 3 4 < Bq/m 3 5 Vet inte 5

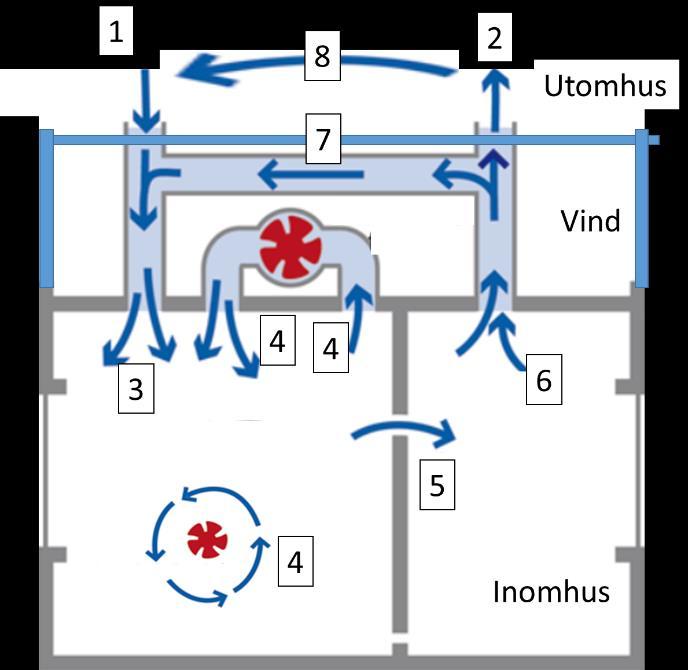

6 Uppgift ) Figur 3 nedan är en principskiss för ett FT-system i en byggnad (2 rum med en mindre öppning mellan rummen) och pilar visar luftens rörelse/riktning med olika siffror 1-8. Det finns ingen värmeväxlare, bara en enkel fläkt både i rummet och i kanalen (nr4). I listan till höger om figur 3 ges 12 olika termer, men bara 8 är riktiga och relevanta för bilden. Vilken siffra hör till benämningen av vilket luftflöde och vilka ord är felaktiga? (0,25p för rätt svar/ruta) Skriv rätt siffra i rätt ruta i tabellen till höger om bilden. Stryk över de termer som inte är riktiga/relevanta för systemet. Figur 3. Principskiss över ett FT-system Överluft Tilluft Bakluft Återluft Underluft Kortslutning Avluft Frånluft Medluft Cirkulationsluft Uteluft Gråluft 17) För att ta reda på om ventilationen fungerar som den ska, kan man genomföra koldioxidmätningar på olika platser. Man har mätt några olika ställen i ett fullsatt klassrum, (ventilationsprincipen och mätplatsens numrering är samma som i figur 3 ovan). Exemplet nedan förutsätter en lufttät byggnad och en stor öppning mellan rummen. Utomhus, ca 3 meter från byggnaden har man mätt upp 400 ppm. Mätplats 3: 495 ppm Mätplats 4: 655 ppm Mätplats 6: 550 ppm Vilket av följande tolkningar av mätvärdet är rimligt? Ett svarsalternativ är rätt, vilket?: 1 Ventilationen fungerar ganska bra, men mätplats 3 borde rimligen ha visat ungefär samma värde som vid mätplats 4. 2 Koldioxidhalterna i klassrummet är alldeles för höga vilket indikerar alltför lågt tilluftsflöde 3 Ventilationen fungerar ganska bra, men mätplats 6 borde ha visat ungefär samma värde som vid mätplats 3. 4 Ventilationen fungerar ganska bra, men mätplats 6 borde ha visat ungefär samma värde som vid mätplats 4. 6

7 Uppgift ) I en lokal är en fläkt installerad som ger 62 db(a) vid 2 meter från ljudkällan i rummet. Vad blir ljudtrycksnivån om man sätter dit en till likadan fläkt bredvid, dvs totalt två likadana fläktar jämte varandra och mäter ljudtrycket igen på samma plats? 1 62 db 2 65 db 3 72 db db 19) Vilket av nedanstående påstående stämmer? 1 En ökning av ljudeffekten från 30 db till 33 db upplevs som en fördubbling av ljudstyrkan 2 En ökning av ljudeffekten från 30 db till 40 db upplevs som en fördubbling av ljudstyrkan 3 En ökning av ljudeffekten från 30 db till 60 db upplevs som en fördubbling av ljudstyrkan 4 En ökning av ljudeffekten från 30 db till 300 db upplevs som en fördubbling av ljudstyrkan 20) Vilka fem av ljudkrav, akustiska parametrar, finns det krav på enligt BBR kapitel 7? 1 Luftljudsisolering, Stegljudsisolering, Flanktransmission, Installationsbuller och Stomljud 2 Luftljudsisolering, Efterklangstid, Flanktransmission, Resonans och Stegljudsisolering 3 Resonans, Stegljudsisolering, Trafikbuller/yttre ljudkälla, Buller från installationer och Stomljud 4 Efterklangstid, Luftljudsisolering, Stegljudsisolering, Trafikbuller/yttre ljudkälla och Buller från installationer 21) Vilket av nedanstående påstående stämmer? 1 Lumen (lm) är ett mått på ljusflödet för att beskriva hur starkt en ljuskälla lyser 2 Illuminansen är ett mått på hur mycket ljus som strålar/flödar i en viss riktning utan att träffa en yta 3 Candela definieras av lumen per ytenhet (lm/m 2 ) 4 Ljusflödet som strålar ut från en ljuskälla mäts i Lux 22) Vilket av nedanstående påstående stämmer? 1 Dagsljusfaktorn är ett medelvärde över året för antal timmar med direkt solinstrålning till ett rum. 2 Dagsljusfaktorn varierar inte mellan årstiderna utan är ett värde för själva rummet och beror på fönstrens placering och omgivande byggnaders placering i förhållande till rummet. 3 Dagsljusfaktor är en enhet för att med hjälp av byggnadens totala fönsterarea beräkna byggnadens energiprestanda 4 Dagljusfaktorn i ett rum är ett konstant värde oberoende på hur fönstren placeras så länge som fönsterarean är densamma. 7

8 Uppgift 23 När man gör ändringar i huset kan ibland detta konsekvenser för innemiljön, både bra och dåliga! Uppgift 23 och 24 beskriver två olika fall. (7p+7p) Ändring av byggnad: Installera ett mekaniskt frånluftssystem ett hus från 1970-talet med en krypgrund och kallvind. Uppvärmning: Direktverkande el, elradiatorer. Ge ett exempel där du beskriver vad som kan bli sämre och förklara utförligt varför och hur man kan förebygga för att minska den risken. Ge också ett exempel på en möjlig positiv effekt vad som kan bli bättre och förklara varför. Exemplen ska vara innemiljörelaterade och t.ex. inte beskriva möjliga ändringar av husets energianvändning, marknadsvärde, estestik etc) Vad kan bli sämre? Förklara varför! Hur kan man förebygga? Vad kan bli bättre? 8

9 Uppgift 24 När man gör ändringar i huset kan ibland detta konsekvenser för innemiljön, både bra och dåliga! Uppgift 23 och 24 beskriver två olika fall. (7p+7p) Ändring av byggnad: Ansluta en villa med källare och kallvind uppförd på 1940-talet till fjärrvärmenätet istället för den tidigare oljepannan för att värma huset och tappvarmvattnet. Vattenburen värme, radiatorer, i huset. Ge ett exempel där du beskriver vad som kan bli sämre och förklara utförligt varför och hur man kan förebygga för att minska den risken. Ge också ett exempel på en möjlig positiv effekt vad som kan bli bättre och förklara varför. Exemplen ska vara innemiljörelaterade och t.ex. inte beskriva möjliga ändringar av husets energianvändning, marknadsvärde, estestik etc) Vad kan bli sämre? Förklara varför! Hur kan man förebygga? Vad kan bli bättre? 9

10 Mättnadsånghalt för vattenånga i luft, v s eller v m, g/m 3. Tabellen ger värden för var tiondels C lufttemperatur mellan 20,0 C och 30,9 C. Värdena är hämtade från: Nevander, Lars Erik & Elmarsson, Bengt : Fukthandbok. Praktik och teori. AB Svensk Byggtjänst, Solna, 1994, 538 s. (tabellen för mättnadsånghalt på sid 476). C,0 C,1 C,2 C,3 C,4 C,5 C,6 C,7 C,8 C,9 C 30 30,31 30,47 30,64 30,80 30,97 31,14 31,30 31,47 31,64 31, ,71 28,86 29,02 29,18 29,34 29,50 29,66 29,82 29,98 30, ,18 27,33 27,48 27,63 27,78 27,93 28,09 28,24 28,39 28, ,72 25,86 26,01 26,15 26,30 26,44 26,59 26,73 26,88 27, ,33 24,47 24,61 24,74 24,88 25,02 25,16 25,30 25,44 25, ,01 23,14 23,27 23,40 23,53 23,66 23,80 23,93 24,06 24, ,75 21,87 22,00 22,12 22,25 22,37 22,50 22,63 22,75 22, ,55 20,67 20,78 20,90 21,02 21,14 21,26 21,38 21,50 21, ,41 19,52 19,63 19,74 19,86 19,97 20,08 20,20 20,31 20, ,32 18,42 18,53 18,64 18,75 18,85 18,96 19,07 19,18 19, ,28 17,38 17,49 17,59 17,69 17,79 17,90 18,00 18,11 18, ,30 16,39 16,49 16,59 16,69 16,78 16,88 16,98 17,08 17, ,36 15,46 15,55 15,64 15,73 15,83 15,92 16,01 16,11 16, ,48 14,56 14,65 14,74 14,83 14,91 15,00 15,09 15,18 15, ,63 13,71 13,80 13,88 13,96 14,05 14,13 14,22 14,30 14, ,83 12,91 12,99 13,07 13,15 13,23 13,31 13,39 13,47 13, ,07 12,15 12,22 12,29 12,37 12,45 12,52 12,60 12,68 12, ,35 11,42 11,49 11,56 11,63 11,71 11,78 11,85 11,92 12, ,67 10,73 10,80 10,87 10,94 11,00 11,07 11,14 11,21 11, ,02 10,08 10,15 10,21 10,27 10,34 10,40 10,47 19,53 10, ,41 9,47 9,53 9,59 9,65 9,71 9,77 9,83 9,89 9,96 9 8,83 8,88 8,94 9,00 9,05 9,11 9,17 9,23 9,29 9,35 8 8,28 8,33 8,38 8,44 8,49 8,55 8,60 8,66 8,71 8,77 7 7,76 7,81 7,86 7,91 7,96 8,01 8,07 8,12 8,17 8,22 6 7,27 7,31 7,36 7,41 7,46 7,51 7,56 7,61 7,66 7,71 5 6,80 6,85 6,89 6,94 6,99 7,03 7,08 7,12 7,17 7,22 4 6,36 6,41 6,45 6,49 6,54 6,58 6,62 6,67 6,71 6,76 3 5,95 5,99 6,03 6,07 6,11 6,16 6,20 6,24 6,28 6,32 2 5,56 5,60 5,64 5,68 5,71 5,75 5,79 5,83 5,87 5,91 1 5,19 5,23 5,27 5,30 5,34 5,37 5,41 5,45 5,49 5,52 0 4,86 4,88 4,91 4,95 4,98 5,02 5,05 5,09 5,12 5,16 0 4,86 4,82 4,78 4,74 4,71 4,67 4,63 4,59 4,56 4,52 1 4,49 4,45 4,41 4,38 4,35 4,31 4,28 4,24 4,21 4,17 2 4,14 4,11 4,08 4,04 4,01 3,98 3,95 3,91 3,88 3,85 3 3,82 3,79 3,76 3,73 3,70 3,67 3,64 3,61 3,58 3,55 4 3,52 3,49 3,47 3,44 3,41 3,38 3,36 3,33 3,30 3,27 5 3,25 3,22 3,19 3,17 3,14 3,12 3,09 3,07 3,04 3,02 6 2,99 2,97 2,94 2,92 2,89 2,87 2,85 2,82 2,80 2,78 7 2,75 2,73 2,71 2,69 2,66 2,64 2,62 2,60 2,58 2,55 8 2,53 2,51 2,49 2,47 2,45 2,43 2,41 2,39 2,37 2,35 9 2,33 2,31 2,29 2,27 2,25 2,23 2,21 2,20 2,18 2, ,14 2,12 2,10 2,09 2,07 2,05 2,03 2,02 2,00 1, ,96 1,95 1,93 1,92 1,90 1,88 1,87 1,85 1,83 1, ,80 1,79 1,77 1,76 1,74 1,73 1,71 1,70 1,68 1, ,65 1,64 1,63 1,61 1,60 1,58 1,57 1,56 1,54 1, ,52 1,50 1,49 1,48 1,46 1,45 1,44 1,43 1,41 1, ,39 1,38 1,36 1,35 1,34 1,33 1,32 1,30 1,29 1, ,27 1,26 1,25 1,24 1,23 1,22 1,20 1,19 1,18 1, ,16 1,15 1,14 1,13 1,12 1,11 1,10 1,09 1,08 1, ,06 1,05 1,04 1,03 1,02 1,02 1,01 1,00 0,99 0, ,97 0,96 0,95 0,94 0,94 0,93 0,92 0,91 0,90 0, ,89
