Quick Setup Guide för SpeedStar

Transkript

1 Quick Setup Guide för SpeedStar Sida 1

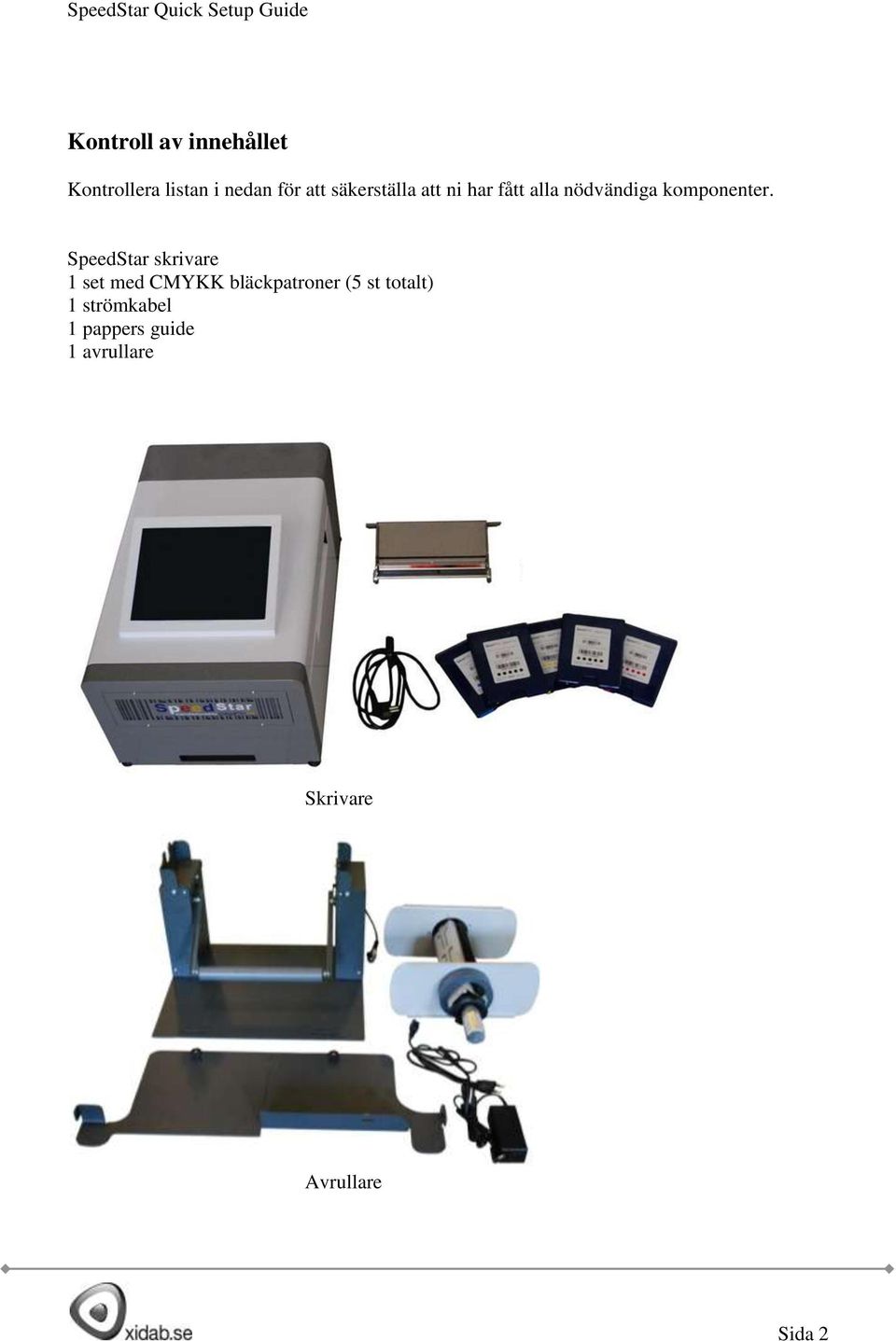

2 Kontroll av innehållet Kontrollera listan i nedan för att säkerställa att ni har fått alla nödvändiga komponenter. SpeedStar skrivare 1 set med CMYKK bläckpatroner (5 st totalt) 1 strömkabel 1 pappers guide 1 avrullare Skrivare Avrullare Sida 2

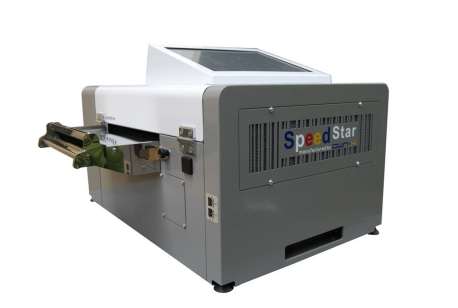

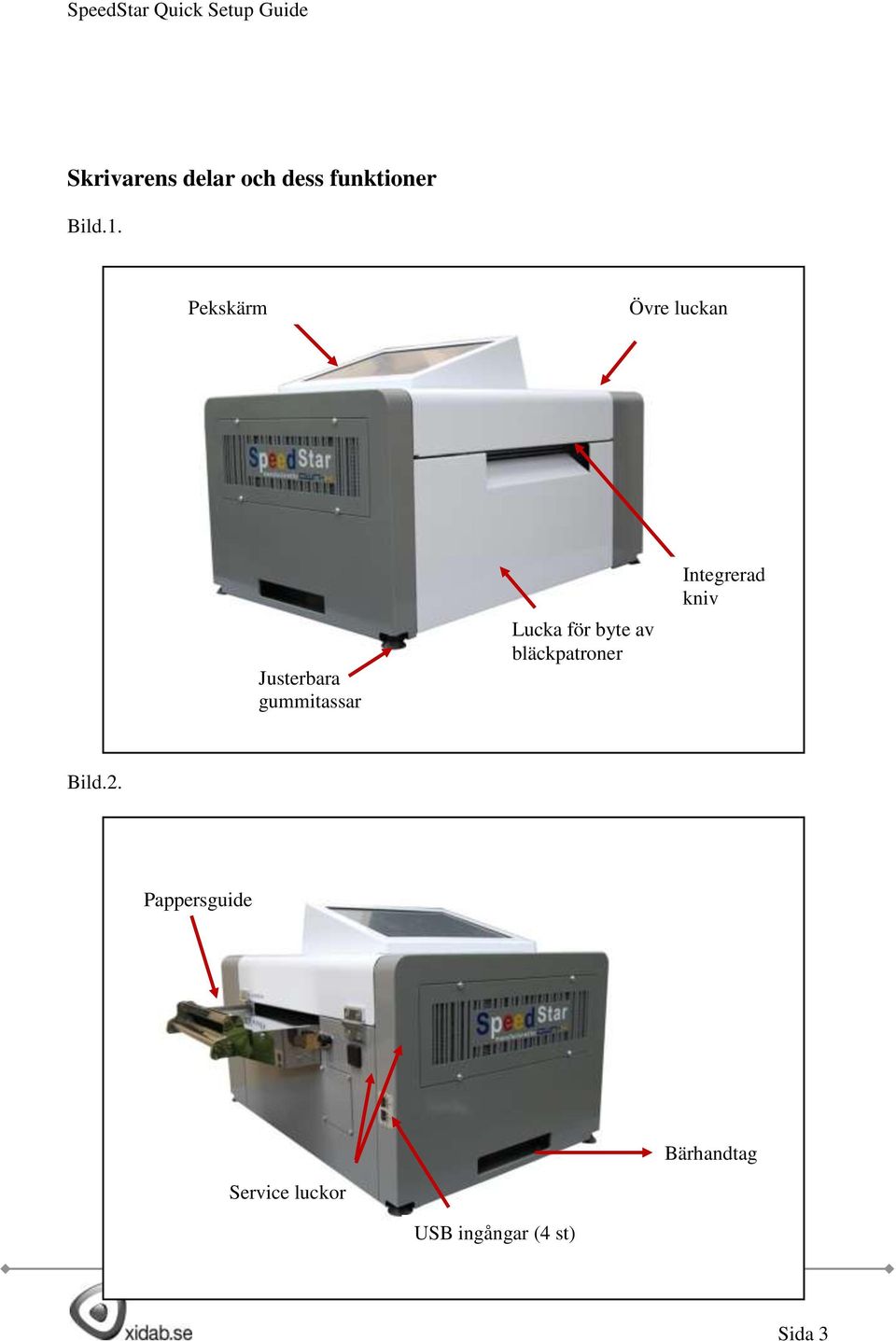

3 Skrivarens delar och dess funktioner Bild.1. Pekskärm Övre luckan Justerbara gummitassar Lucka för byte av bläckpatroner Integrerad kniv Bild.2. Pappersguide Bärhandtag Service luckor USB ingångar (4 st) Sida 3

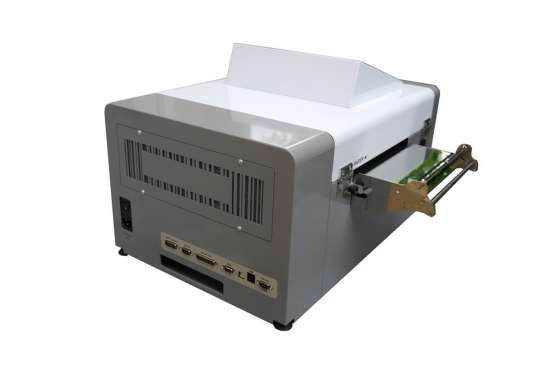

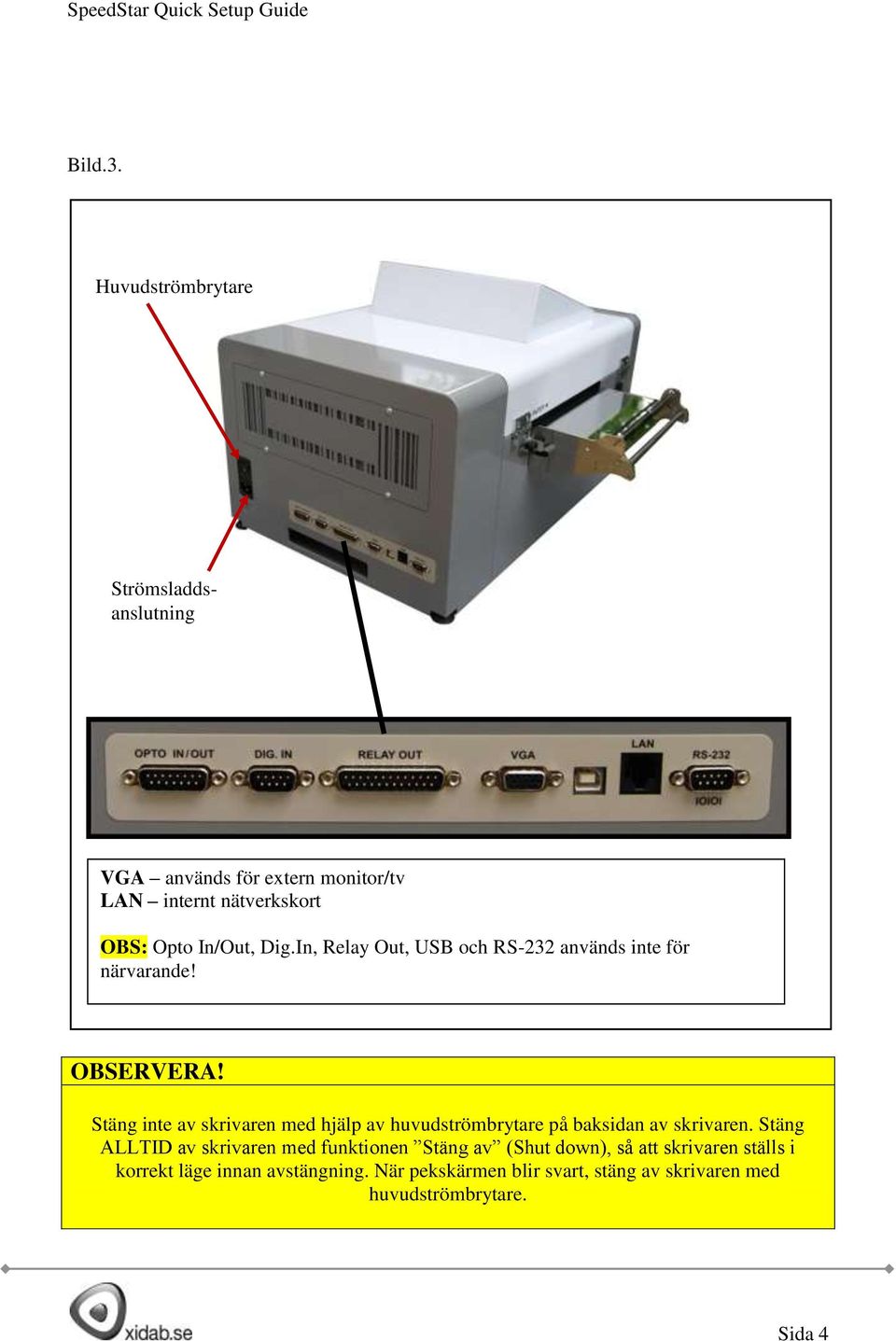

4 Bild.3. Huvudströmbrytare Strömsladdsanslutning VGA används för extern monitor/tv LAN internt nätverkskort OBS: Opto In/Out, Dig.In, Relay Out, USB och RS-232 används inte för närvarande! OBSERVERA! Stäng inte av skrivaren med hjälp av huvudströmbrytare på baksidan av skrivaren. Stäng ALLTID av skrivaren med funktionen Stäng av (Shut down), så att skrivaren ställs i korrekt läge innan avstängning. När pekskärmen blir svart, stäng av skrivaren med huvudströmbrytare. Sida 4

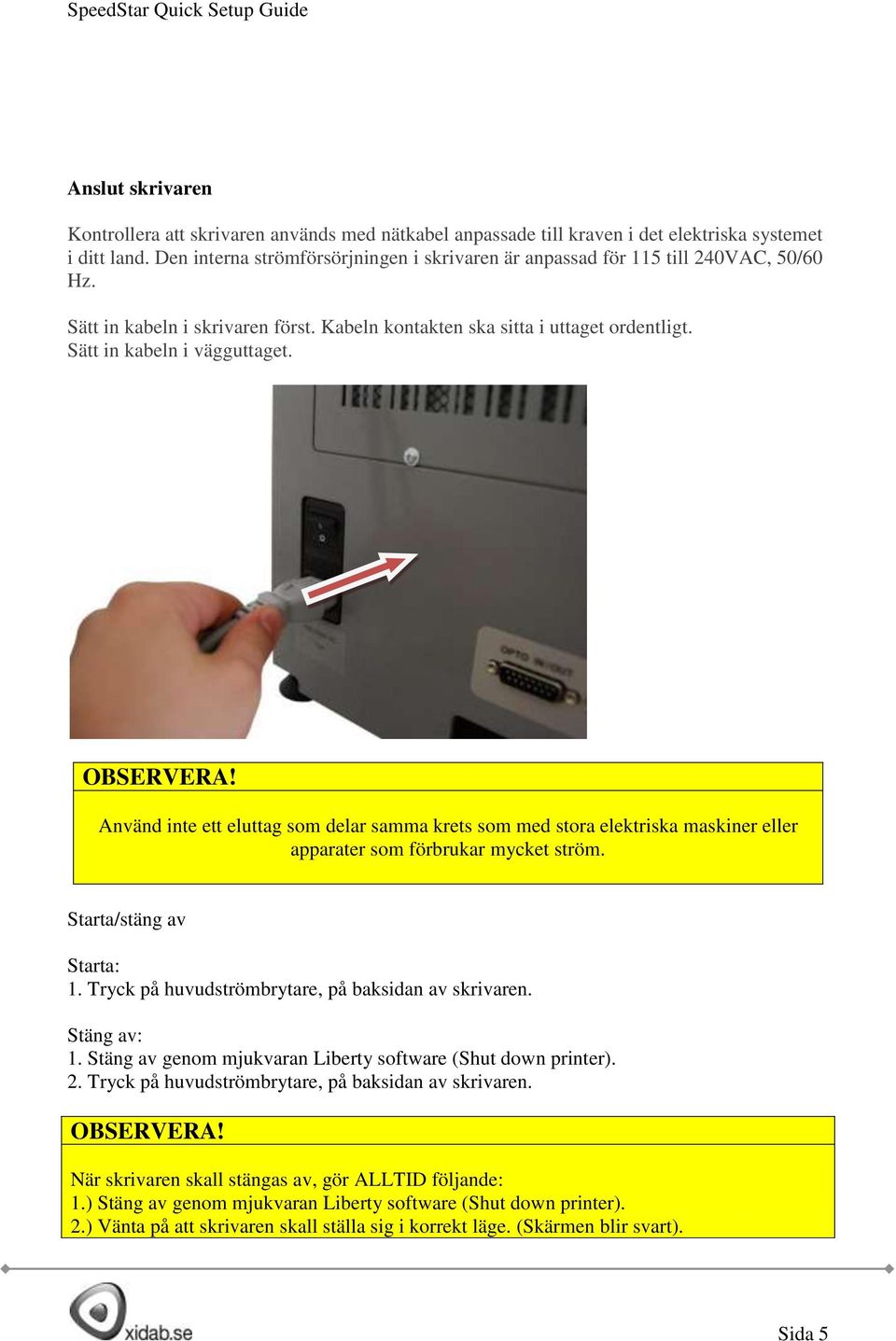

5 Anslut skrivaren Kontrollera att skrivaren används med nätkabel anpassade till kraven i det elektriska systemet i ditt land. Den interna strömförsörjningen i skrivaren är anpassad för 115 till 240VAC, 50/60 Hz. Sätt in kabeln i skrivaren först. Kabeln kontakten ska sitta i uttaget ordentligt. Sätt in kabeln i vägguttaget. OBSERVERA! Använd inte ett eluttag som delar samma krets som med stora elektriska maskiner eller apparater som förbrukar mycket ström. Starta/stäng av Starta: 1. Tryck på huvudströmbrytare, på baksidan av skrivaren. Stäng av: 1. Stäng av genom mjukvaran Liberty software (Shut down printer). 2. Tryck på huvudströmbrytare, på baksidan av skrivaren. OBSERVERA! När skrivaren skall stängas av, gör ALLTID följande: 1.) Stäng av genom mjukvaran Liberty software (Shut down printer). 2.) Vänta på att skrivaren skall ställa sig i korrekt läge. (Skärmen blir svart). Sida 5

6 3.) Tryck på huvudströmbrytare, på baksidan av skrivaren. Installera skrivaren Följande måste göras för att installera skrivaren: Sätt i bläckpatronerna Installera skrivhuvudet (görs av Xid i samband med leveransen) Sätt på skrivaren Montering av avrullaren Montering av pappersguiden 1 Sätt i bläckpatronerna Speedstar använder ett enda skrivhuvud och fem bläckpatroner (två svarta, en cyan, en magenta, och en gul). Under installationen av bläckpatronerna skall skrivaren vara avstängd. Ta ut bläckpatroner ur lådan. Öppna spärrarna för bläckbehållarna på framsidan av skrivaren genom att trycka spärren uppåt. Spärren har en markör för C, M, Y och K tankar. Placera bläckpatron på respektive plats och sätt i bläckpatronen med ett bestämt tryck. Trycket i bläckpatronen och anslutningen kan förhindra patronen att få full kontakt vid den första insättningen. För att säkerställa att man har bra kontakt, ta bort bläckbehållaren och sätt dit den igen. Sida 6

7 Cyan Yellow Magenta Black Black VARNING: Bläcket i bläckbehållaren kan vara skadligt vid förtäring. Förvara nya och och använda bläckbehållare utom räckhålls för barn. Släng tomma bläckbehållare direkt när de tagit slut. 2 Installera skrivhuvudet OBSERVERA Rör INTE skrivhuvudets bläckkopplingar, munstycke eller de elektriska kontakterna när du installerar skrivhuvudet. Håll skrivhuvudet endast i handtagen. Packa INTE upp skrivhuvudet innan skrivaren är klar för installation. Om ni får en fördröjning med att installera skrivhuvud, kan utskriftskvalitet påverkas på grund av uttorkning. Placera INTE det uppackade skrivhuvud på något underlag innan du installerar. Skydda skrivarhuvudet hela tiden från damm, fibrer, smuts och andra föroreningar. Se till att skrivaren är påslagen. Öppna locket på skrivaren för att kontrollera om låsanordning för skrivhuvudet är öppet. Om låsanordningen inte är öppen, tryck på utmatningsknappen för skrivhuvud i tre sekunder. Detta kommer automatiskt att öppna låsanordningen. Denna process kan ta flera sekunder. Ta bort skydden från de två anslutningskopplingarna. (gäller bara vid nyinstallation) Låsanordning Anslutningskopplingar Anslutningskopplingar Sida 7

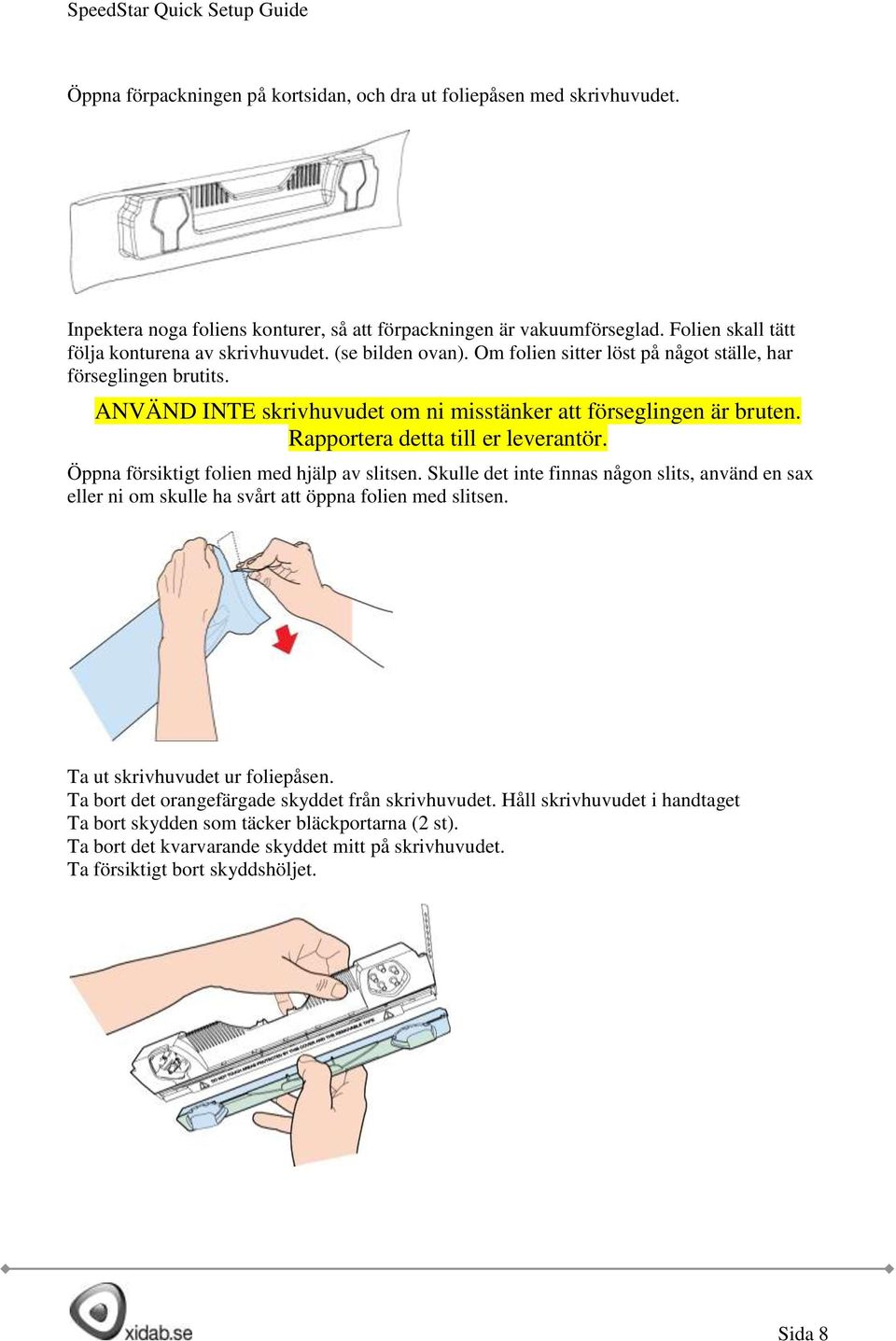

8 Öppna förpackningen på kortsidan, och dra ut foliepåsen med skrivhuvudet. Inpektera noga foliens konturer, så att förpackningen är vakuumförseglad. Folien skall tätt följa konturena av skrivhuvudet. (se bilden ovan). Om folien sitter löst på något ställe, har förseglingen brutits. ANVÄND INTE skrivhuvudet om ni misstänker att förseglingen är bruten. Rapportera detta till er leverantör. Öppna försiktigt folien med hjälp av slitsen. Skulle det inte finnas någon slits, använd en sax eller ni om skulle ha svårt att öppna folien med slitsen. Ta ut skrivhuvudet ur foliepåsen. Ta bort det orangefärgade skyddet från skrivhuvudet. Håll skrivhuvudet i handtaget Ta bort skydden som täcker bläckportarna (2 st). Ta bort det kvarvarande skyddet mitt på skrivhuvudet. Ta försiktigt bort skyddshöljet. Sida 8

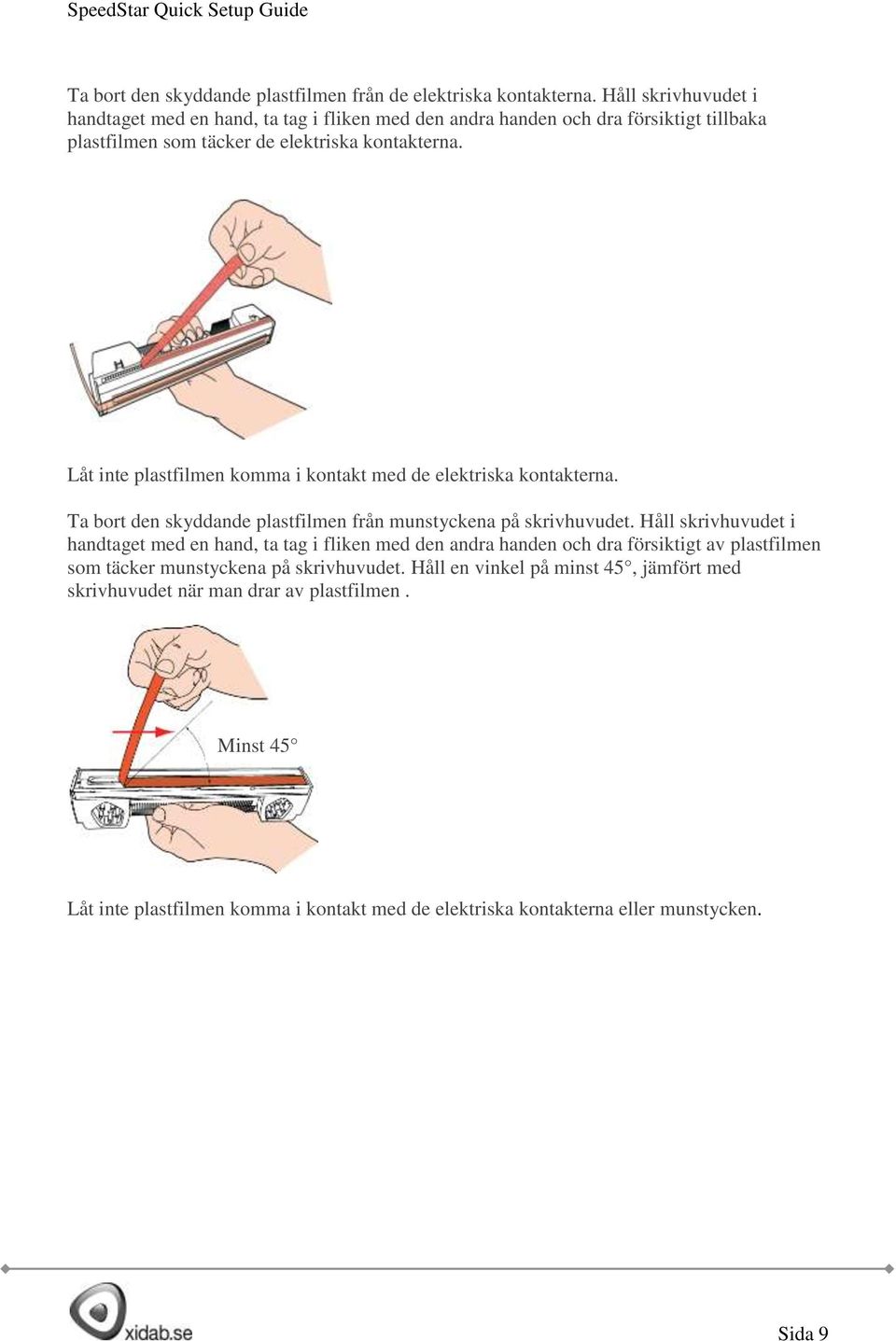

9 Ta bort den skyddande plastfilmen från de elektriska kontakterna. Håll skrivhuvudet i handtaget med en hand, ta tag i fliken med den andra handen och dra försiktigt tillbaka plastfilmen som täcker de elektriska kontakterna. Låt inte plastfilmen komma i kontakt med de elektriska kontakterna. Ta bort den skyddande plastfilmen från munstyckena på skrivhuvudet. Håll skrivhuvudet i handtaget med en hand, ta tag i fliken med den andra handen och dra försiktigt av plastfilmen som täcker munstyckena på skrivhuvudet. Håll en vinkel på minst 45, jämfört med skrivhuvudet när man drar av plastfilmen. Minst 45 Låt inte plastfilmen komma i kontakt med de elektriska kontakterna eller munstycken. Sida 9

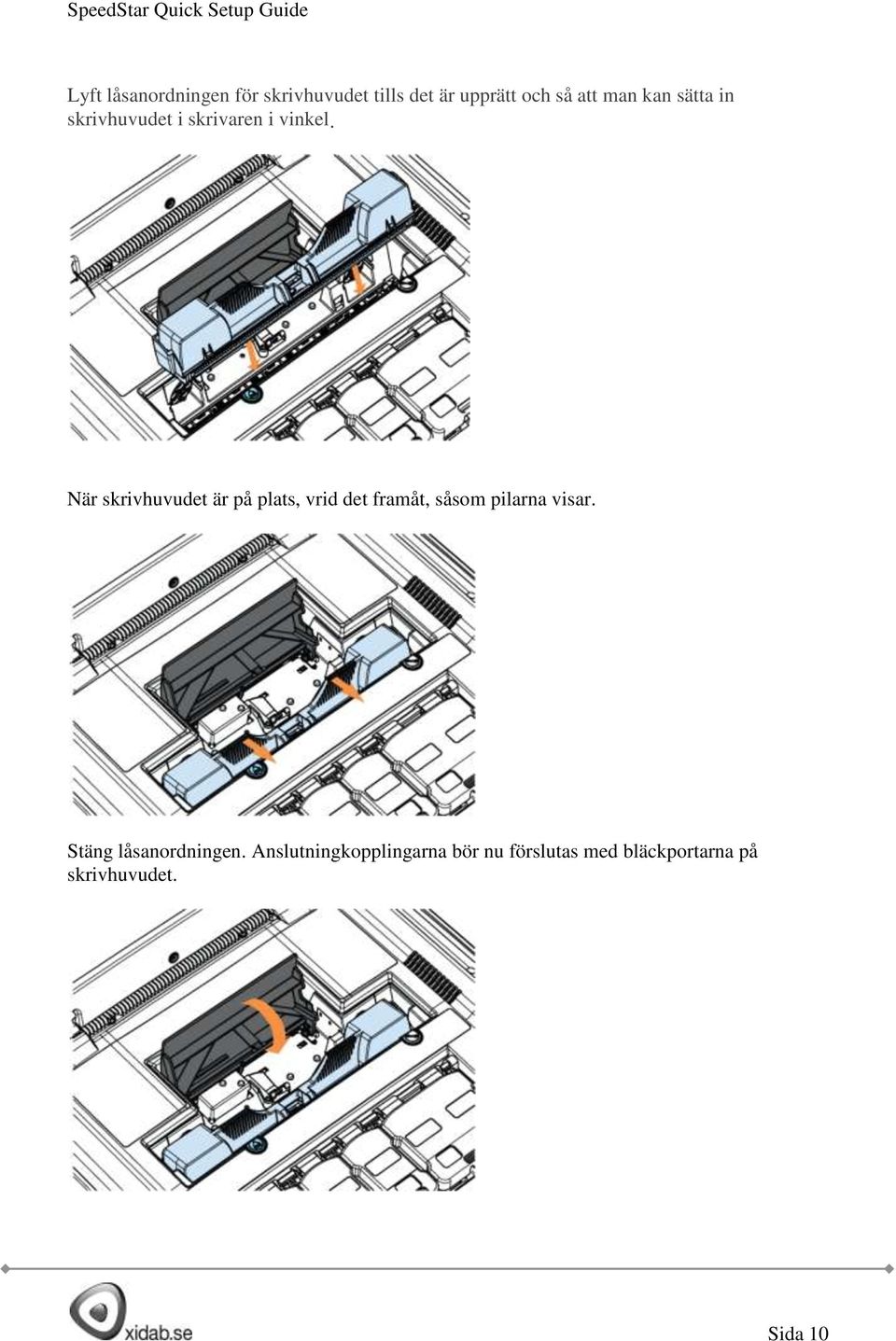

10 Lyft låsanordningen för skrivhuvudet tills det är upprätt och så att man kan sätta in skrivhuvudet i skrivaren i vinkel. När skrivhuvudet är på plats, vrid det framåt, såsom pilarna visar. Stäng låsanordningen. Anslutningkopplingarna bör nu förslutas med bläckportarna på skrivhuvudet. Sida 10

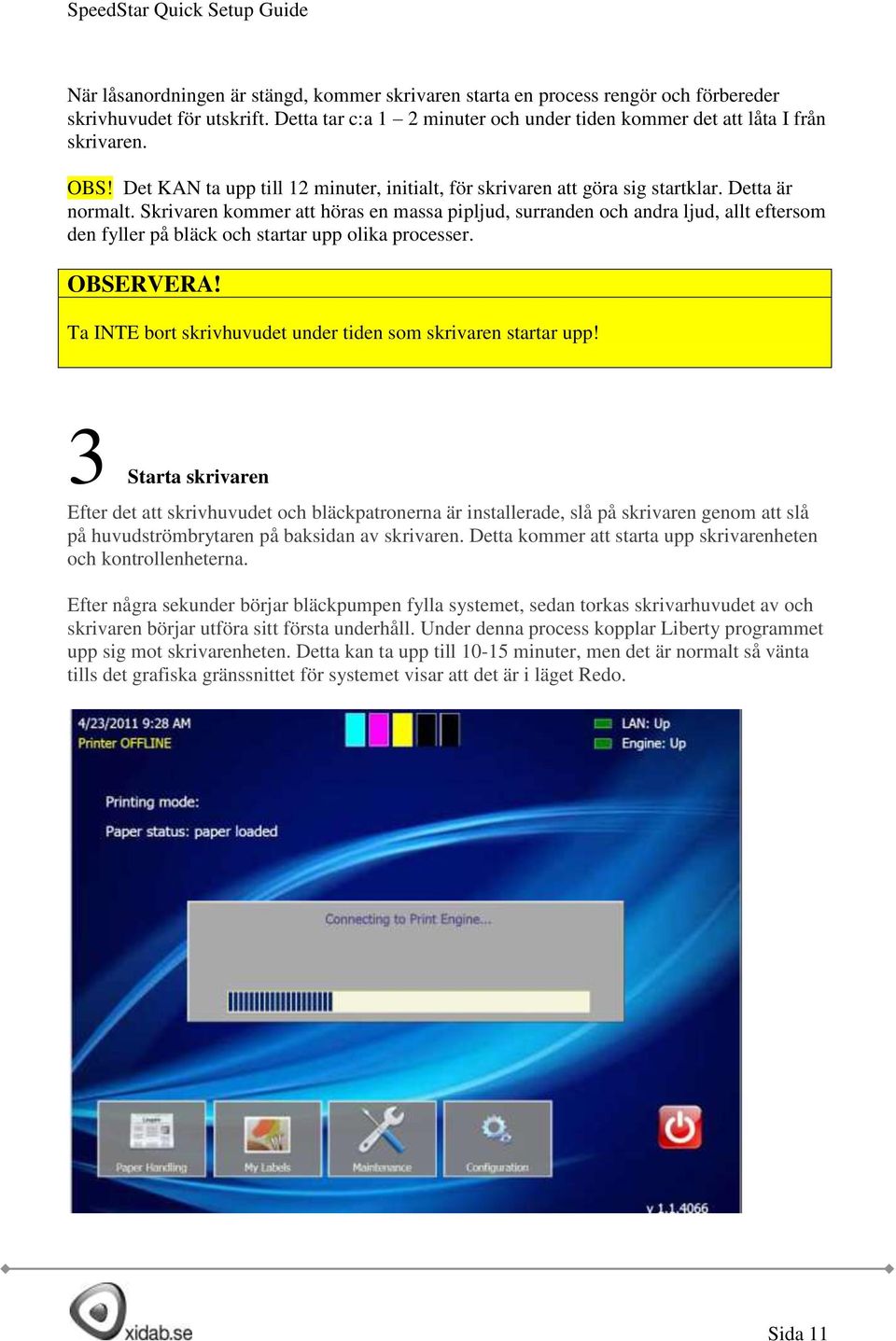

11 När låsanordningen är stängd, kommer skrivaren starta en process rengör och förbereder skrivhuvudet för utskrift. Detta tar c:a 1 2 minuter och under tiden kommer det att låta I från skrivaren. OBS! Det KAN ta upp till 12 minuter, initialt, för skrivaren att göra sig startklar. Detta är normalt. Skrivaren kommer att höras en massa pipljud, surranden och andra ljud, allt eftersom den fyller på bläck och startar upp olika processer. OBSERVERA! Ta INTE bort skrivhuvudet under tiden som skrivaren startar upp! 3 Starta skrivaren Efter det att skrivhuvudet och bläckpatronerna är installerade, slå på skrivaren genom att slå på huvudströmbrytaren på baksidan av skrivaren. Detta kommer att starta upp skrivarenheten och kontrollenheterna. Efter några sekunder börjar bläckpumpen fylla systemet, sedan torkas skrivarhuvudet av och skrivaren börjar utföra sitt första underhåll. Under denna process kopplar Liberty programmet upp sig mot skrivarenheten. Detta kan ta upp till minuter, men det är normalt så vänta tills det grafiska gränssnittet för systemet visar att det är i läget Redo. Sida 11

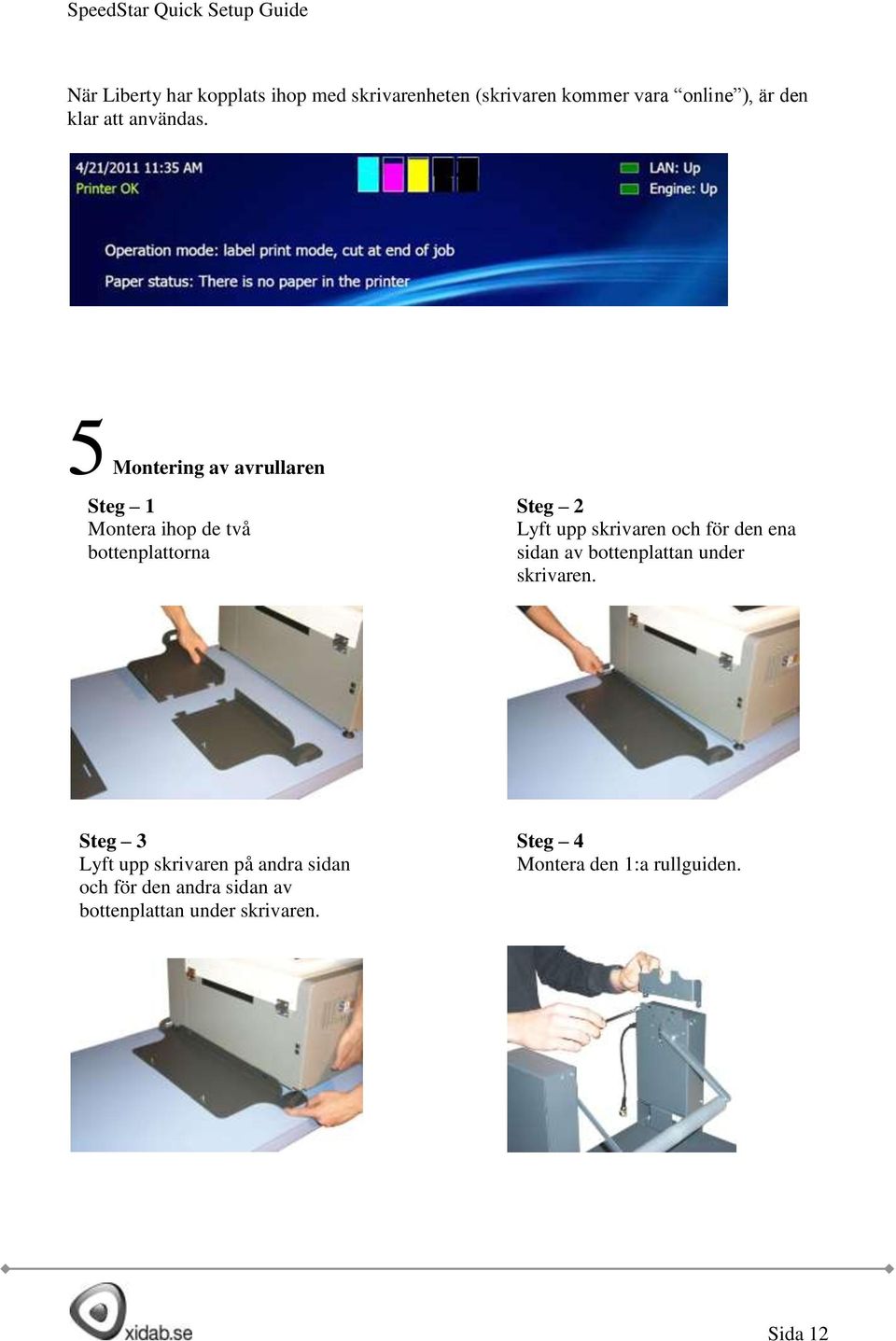

12 När Liberty har kopplats ihop med skrivarenheten (skrivaren kommer vara online ), är den klar att användas. 5 Montering av avrullaren Steg 1 Montera ihop de två bottenplattorna Steg 2 Lyft upp skrivaren och för den ena sidan av bottenplattan under skrivaren. Steg 3 Lyft upp skrivaren på andra sidan och för den andra sidan av bottenplattan under skrivaren. Steg 4 Montera den 1:a rullguiden. Sida 12

13 Steg 5 Montera sedan 2:a rullguiden. Steg 6 Montera avrullaren på bottenplattan. Fixera med de två tapparna. Steg 7 Montera det 1:a rullstoppet. Steg 8 Sätt rullen på den motordrivna axeln. Steg 9 Montera det 2:a rullstoppet. Steg 10 Vrid ratten för att låsa rullen. Sida 13

14 Steg 11 Montera den motoriserade axel i guiderna. OBS! Se till att kontakten kommer på samma sida på avrullaren, där strömsladden sitter. Steg 12 OBS! Montera med skruvhålet nedåt! Rätt Fel Steg 13 Sätt i strömsladden. Steg 14 Tryck på strömbrytaren. Sida 14

15 6 Montering av pappersguide Pappersguiden skall placeras på den vänstra sidan av skrivaren. Den skall monteras med de fyra skruvarna som är monterade på skrivaren. Den ser inte bara till att materialet löper som det skall, den har även små borstar, som ser till att materialet blir antistatiskt före printning. Efter montering, kan man fortfarande flytta pappersguiden i sidled. Sida 15

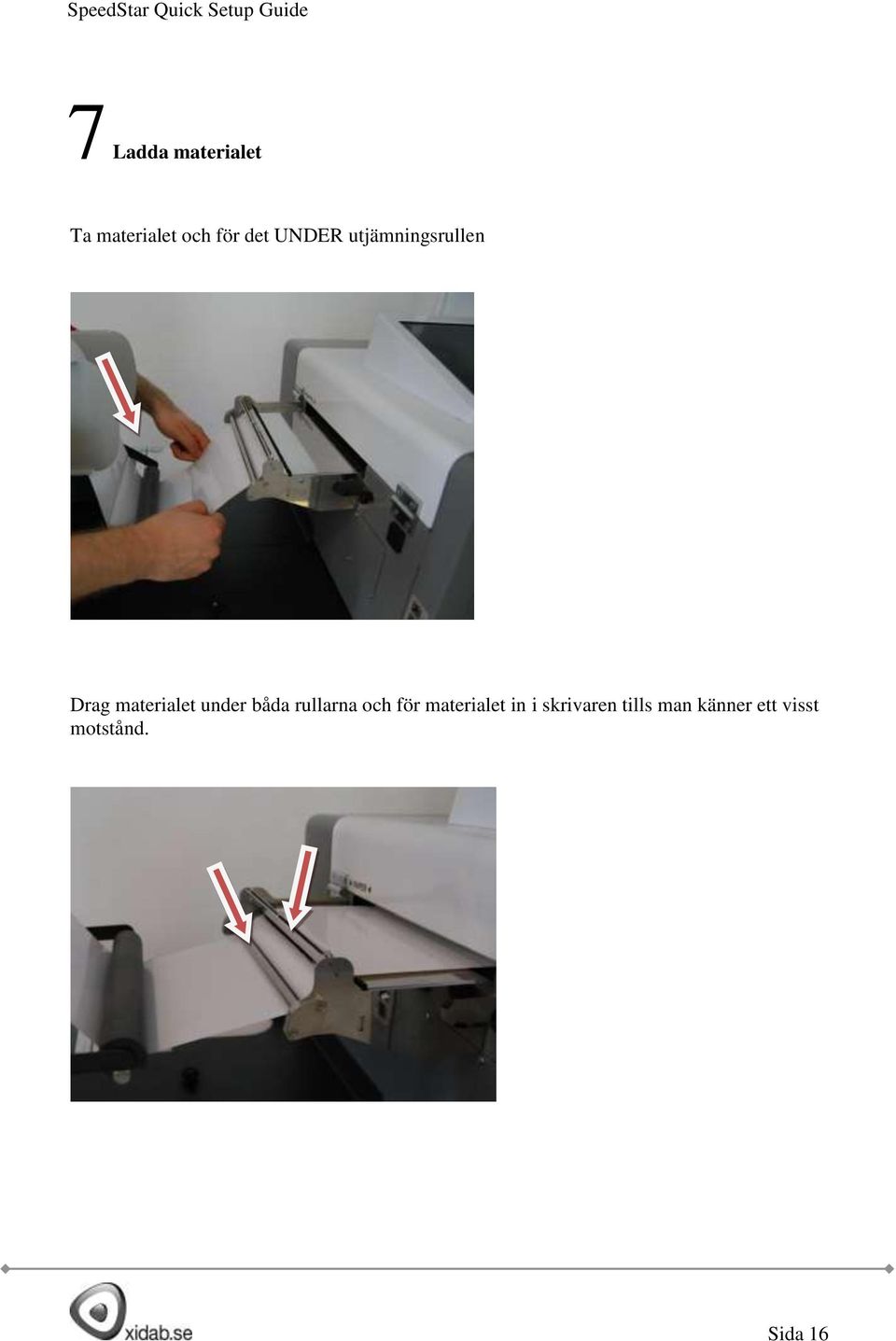

16 7 Ladda materialet Ta materialet och för det UNDER utjämningsrullen Drag materialet under båda rullarna och för materialet in i skrivaren tills man känner ett visst motstånd. Sida 16

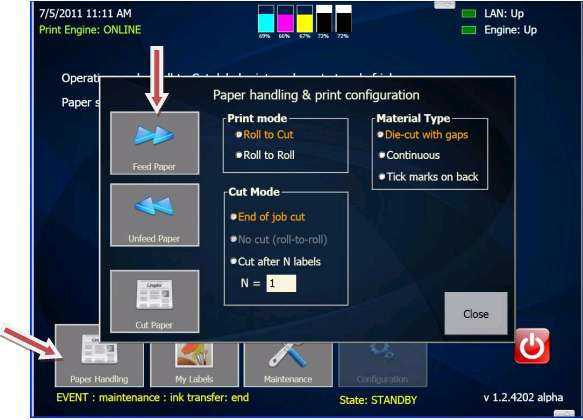

17 Klicka på Paper Handling (1) på pekskärmen i Liberty programmets och välj Feed Paper (2). Skrivaren matar nu fram materialet till startpositionen. 2 1 Välj vilken materialtyp som används (Material Type): Die-cut with gaps = etiketter med mellanrum Continuous = kontinuerligt material Tick marks on back = markerin på baksidan Välj klippfunktion (Cut Mode): End of job cut = klipper av materialet när alla etiketterna är utskrivna No cut (roll-to-roll) = inget klipp (rulle-till-rulle) Cut after N labels = klipper efter X-antal etiketter (fyll i antal i rutan N= Skrivaren är nu klar att användas läge fristående. Sida 17

18 Välj en etikett, välj antal (copies) och tryck på Print 6 ips = 6 inch per second 150 mm/sekund 12 ips = 12 inch per second 300 mm/sekund Sida 18

19 8 Installation av drivrutiner 1) Packa upp SpeedStar3000_Driver_R5.zip. Lägg den varsomhelst på PC:n. 2) Starta SpeedStar3000_Driver_R5\WinSetup.exe och följ instruktionerna: Sida 19

20 Välj Nätverksskrivare. Installationen startas. Sida 20

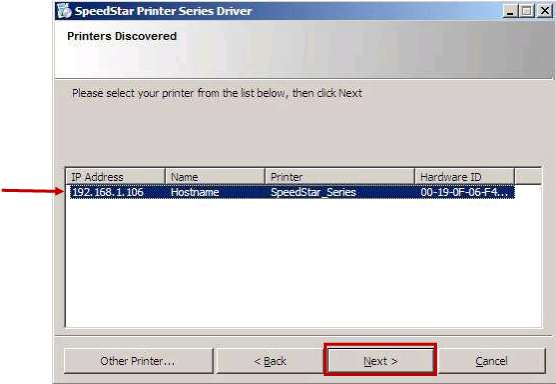

21 Under installationen kommer Setup-programmet hitta alla skrivare/enheter som är länkade till nätverket. Leta upp SpeedStar_Series och klicka på den för att välja. OBS! IP-adressen kan variera och behöver inta vara som vårt exempel. (se nedan) Windows kan försöka blockera installationen av drivrutinen. Klicka på Tillåt, Kör eller Ja, beroende på hur frågan ställs! Sida 21

22 Setup kan söka efter en uppdatering. Svara No (Nej) Vänta tills installationen är klar! När installationen är klar starta om datorn! Avmarkera Aktivera stöd för dubbelriktad kommiunikation Sida 22

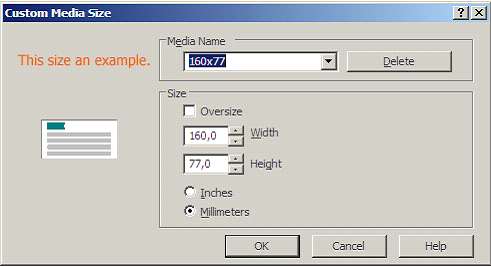

23 Ställ in etikettstorlek. Installationen är klar. Sida 23
