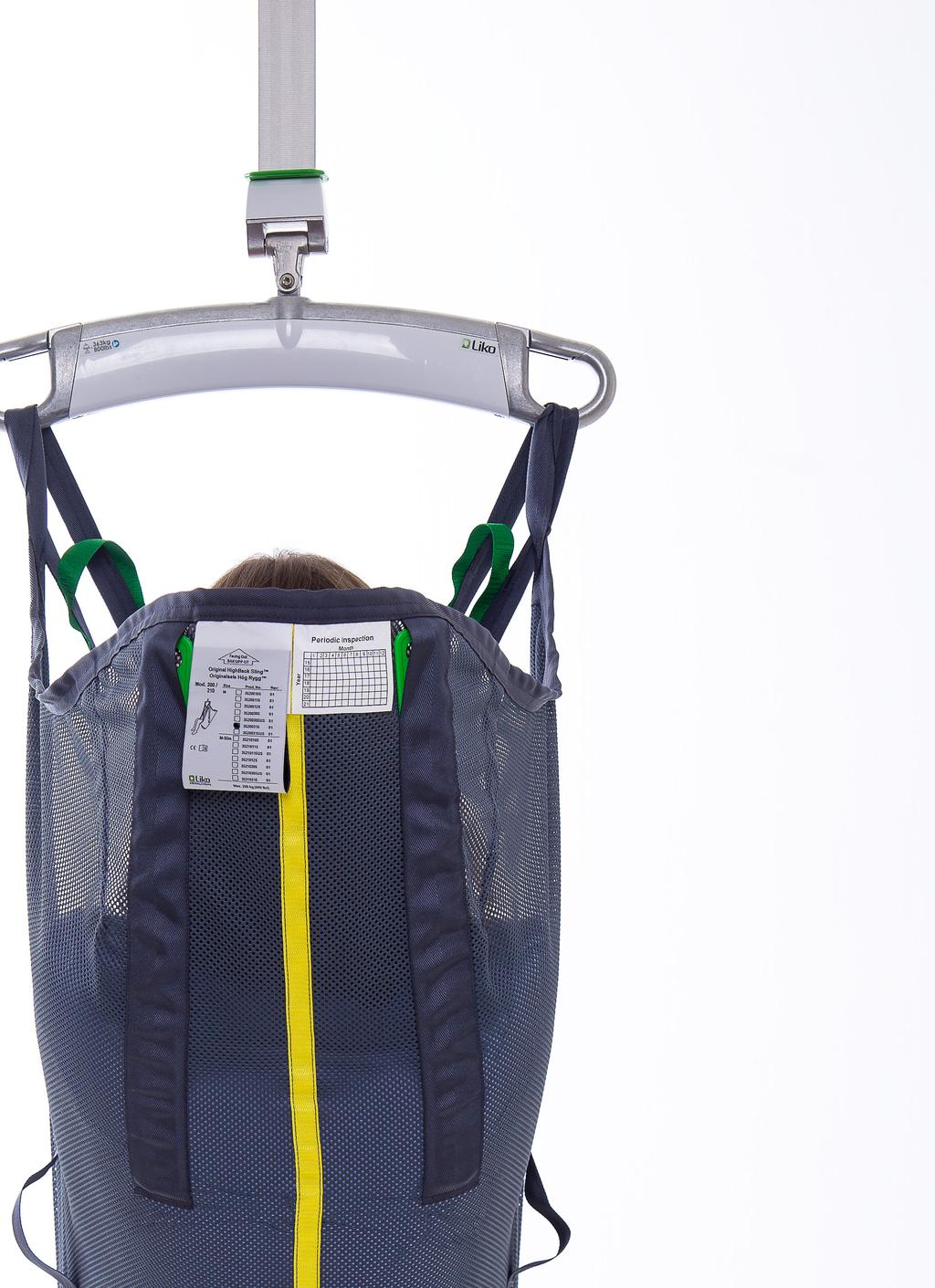

1 Artikellista JUNI 2017 Mobillyftar Taklyftar Tillbehör Lyftselar Mobile lift towards: Chair / Wheelchair Quick Guide Liko mobile lift system Mobile lift towards: Bed Mobile lift towards: Patient on the floor English Note! When lifting from floor use locked wheels and a pillow under the patient s head. Safety instructions Important! Verify the maximum load on each component. The lowest rated component always state the maximum load to the composite lift system. Example: The lift system below is a composition of 3 components, all with different maximum load; Mobile lift Maxload: 200 kg Example: Transfer from wheelchair to bed Preparing the lift system Important! Never use worn or damaged components in a lift system. Place the sling centered. Cross the leg support loops through each other. Seek short and low lifting of patients during transfer! Important! All sling bar hooks shall carry the load for a balanced and safe lift. Sling bar Maxload: 300 kg Lifting and transferring *stated by the mobile lift. Lift the patient. Important! Before lifting, always check the sling loops in the sling bar hooks. Patient centered over the bed. Turn in and lower the patient in the center of the bed. Important! Plan the transfer and compose your lift system based on the patient need s and safety. Read the User Manual for more information. This Guide do not replace user manuals! Finalize the transfer Disconnect the sling. I Liko AB Nedre vägen 100 SE Luleå, Sweden xxxxxxxxxxxxxxx 7EN Rev.1 Carefully remove the sling under the patient. The transfer is completed. Push in the sling under itself, under the patient. Charge the lift after use! (C)2016. Liko R&D AB. All Rights Reserved. Sling Maxload: 250 kg The lift system in the example has a Maximum load = 200 kg*

2 Innehåll Mobillyftar Golvo...4 Uno...5 Viking Liko M220, M Sabina Sabina - Liko Uppresningsväst, mod Sabina - Liko Trygghetsväst, mod Sabina - Liko Trygghetsväst med extra ryggstöd, mod Sabina - Liko Comfortväst, mod Sabina - Solo Uppresningsväst, mod Tillbehör mobillyftar Uppresningsstöd...16 RollOn...16 Taklyftar Multirall...17 Multirall tillbehör LikoGuard...20 LikoGuard - tillbehör Likorall...22 Likorall - tillbehör Skensystem Skensystem H Skensystem H100-H Täcklock Fästdetaljer - skensystem för takmontage Fästdetaljer - fribärande skensystem Växelsystem...33 Traversåkvagnar...34 Traversåkvagnar Multi...34 Fristående lyftsystem FreeSpan Rakbana...35 FreeSpan Travers...36 FreeSpan UltraTwin Travers...36 FreeSpan UltraTwin...37 FreeStand...38 Gardinsystem...39 FreeSpirit E-system...39 FreeSpirit T-system...39 Lyfttillbehör Lyftselar - Barnsortiment Nallesele Låg / Liko Originalsele, mod Liko Originalsele Hög Rygg, mod Nallesele Hög, mod Liko Skalsele, mod Nalle Byxsele / Liko Byxsele, mod Nalle Byxsele med Trygghetsskärp och extra ryggstöd, mod Nalle Hygiensele Låg, mod Nalle Hygiensele Hög / Liko Hygiensele Hög Rygg, mod Nalleväst / Liko Lyftväst, mod Nalleväst framknäppt, mod Grenband till Liko Lyftväst, mod Nalle Ståskalsväst / Liko Ståskalsväst, mod Nallebyxa, mod

3 Lyftselar - Vuxensortiment Liko Universalsele, mod Liko Universalsele med extra lyfthöjd, mod Liko UltraSling, mod Liko Originalsele, mod. 10/ Liko Originalsele Hög Rygg, mod. 200/ Liko Skalsele, mod Liko Soft Originalsele Hög, mod Liko Comfortsele Plus, mod Liko Comfortsele Plus med Hygienöppning, mod Liko Comfortsele Plus Hög, mod Liko Comfortsele Plus Hög med Hygienöppning, mod Liko Byxsele, mod Liko Byxsele med skärp, mod Liko Byxsele med Trygghetsskärp, mod Liko Byxsele med Trygghetsskärp och extra ryggstöd, mod Liko Hygiensele, mod Liko Hygiensele Hög Rygg, mod Liko Lyftväst, mod Liko Lyftväst med framknäppning, mod Grenband till Liko Lyftväst, mod Liko Ståskalsväst, mod Liko Amputationssele, mod Liko Amputationssele Hög Rygg, mod Liko Lyftbyxa, mod Ultra Lyftbyxa, mod Solo Hög Rygg, mod Tillbehör lyftselar Planlyftar Liko Planlyft Bläckfisken...57 Liko Planlyft Liko Planlyft Mod 600 IVA...58 Liko Planlyft Flexo och Ultra...59 Planlyftar - övrigt...59 RepoLakan...60 RepoLakan Original...60 Solo RepoLakan Original...60 Multiband...60 Multiband...60 Solo Multiband...60 Manuella hjälpmedel...61 Handy Glidlakan...61 Handy Glidcylinder...61 HandyBelt...61 Förhöjningsben...62 Utgående modeller...63 Artikellistan innehåller inte det totala sortimentet. Om du saknar något, kontakta Hill-Rom. Liko förbehåller sig rätten att när som helst, utan föregående information, göra konstruktionsändringar eller på annat sätt ändra produktsortimentet. Kvalitetsledningssystemet för både tillverkning och utveckling är certifierat enligt ISO9001 och dess motsvarighet för medicintekniska företag, ISO Ledningssystemet är även miljöcertifierat enligt ISO14001.

4 QRG QRG Artikellista Juni 2017 Mobillyftar Golvo Produktspecifikation för komplett konfigurerad produkt: Golvo mobillyft Batteri Laddningskabel väljs av kund väljs av kund baseras på land Tillbehör: Hållare för användaranvisning, artikelnr Användaranvisning, artikelnr SVFI, se Tillbehör mobillyftar för val av andra språk Golvo 9000 st Intelligent kontrollbox med display, handkontrol med kabel, elektrisk höjning/sänkning (två hastigheter), elektrisk breddning av underrede, hjul 75/75, Universalbygel 450. Lyfthöjd 1816 mm. Max 200 kg. Obs! Batteri måste väljas och beställas separat (Artikelnr eller ) Golvo 9000 LowBase st Intelligent kontrollbox med display, handkontrol med kabel, elektrisk höjning/sänkning (två hastigheter), elektrisk breddning av underrede, hjul 46/75, Universalbygel 450. Lyfthöjd 1816 mm. Max 200 kg. Obs! Batteri måste väljas och beställas separat (Artikelnr eller ) Batteri bly st Batteri lithium jon st Golvo 7007/8008/9000 LowBase bensats sats G Benskydd för Golvo 7000/8000, grå par G Benskydd för Golvo 7007/8008/9000, grå par 4

5 Mobillyftar Uno Uno 102 EE st Elektrisk höjning/sänkning, elektrisk breddning av underrede, Skyddsrör, hållare med användaranvisning, inbyggd laddare, hjul 75/75, Universalbygel 450. Max 175 kg. 5

6 Mobillyftar Viking Produktspecifikation för komplett konfigurerad Viking L och XL: Viking L eller XL Batteri Laddningskabel väljs av kund väljs av kund baseras på land Tillbehör: Hållare för användaranvisning, artikelnr Användaranvisning, artikelnr SVFI, se Tillbehör mobillyftar för val av andra språk Viking XL st X Intelligent kontrollbox med display, handkontroll m kabel, elektrisk höjning/sänkning (två hastigheter), elektrisk breddning av underrede, inbyggd laddare, hjul 100/125, Universalbygel 670 Twin. Max 300 kg. Obs! Batteri måste väljas och beställas separat (Artikelnr eller ) Viking L st X Intelligent kontrollbox med dispaly, handkontroll m kabel, elektrisk höjning/sänkning (två hastigheter), elektrisk breddning av underrede, inbyggd laddare, hjul 100/125, Universalbygel 450. Max 250 kg. Obs! Batteri måste väljas och beställas separat (Artikelnr eller ) Batteri bly st Batteri lithium jon st 6

7 Mobillyftar Viking Viking M st Intelligent kontrollbox med display, handkontroll m kabel, elektrisk höjning/sänkning, elektrisk breddning av underrede, Skyddsrör, inbyggd laddare, hjul 75/75, Universalbygel 450. Max 205 kg. Tillbehör: Hållare för användaranvisning, artikelnr Användaranvisning, artikelnr SVFI, se Tillbehör mobillyftar för val av andra språk Viking S st Elektrisk höjning/sänkning, mekanisk breddning av underrede, hållare med användaranvisning, extern laddare, hjul 75/75, Universalbygel 450. Max 160 kg Laddvinda EU st Laddvinda UK st Laddvinda AU/NZ st Passar till Viking S och XS Viking armstöd M st Passar till Viking M, L och XL Benskydd Viking S, M par Benskydd Viking L par Benskydd Viking XL par 7

8 Mobillyftar Liko M220, Liko M Liko M220 st Elektrisk höjning/sänkning, mekanisk breddning av underrede, inbyggd laddare, handkontroll med kabel, användaranvisning med kedja, hjul 75/75, Lyftbygel Liko 450. Max 182 kg Liko M230 st Elektrisk höjning/sänkning, elektrisk breddning av underrede, inbyggd laddare, handkontroll med kabel, användaranvisning med kedja, hjul 75/75, Lyftbygel Liko 450. Max 182 kg Benskydd par Passar till Liko M220, Liko M230, Uno 100, Uno 102 rev 1 och Sabina Adaptersats LikoScale M220/M230 sats 8

9 Mobillyftar Sabina Sabina II EE st Elektrisk höjning/sänkning (två hastigheter), elektrisk breddning av underredet, hållare med användaranvisning, inbyggd laddare, hjul 75/75. Exkl. lyftbygel. Max 200 kg Sabina 200 st Elektrisk höjning/sänkning, elektrisk breddning av underredet, hållare med användaranvisning, extern laddare, hjul 75/75, Sabina II 350 Lyftbygel. Max 160 kg. Tillbehör: Vadband, art. nr

10 Mobillyftar Sabina Sabina II 350 Lyftbygel st Passar till Sabina II Sabina II Comfort Lyftbygel (600 mm) st Passar till Sabina II Sabina Sidostöd st Inkl. skruv och låsmutter. Passar Sabina med odelad lyftarm fr.o.m. serienr och Sabina Sabina II Sidostöd st Inkl. skruv och låsmutter. Passar Sabina med delad lyftarm fr.o.m. serienr Hälstöd Sabina II par Passar till Sabina II och Sabina Stussbandsbygel st Passar till Sabina, alla modeller Sabina II Stussbandsbygel st Passar till Sabina II Sabina Stussband, inkl. 2 st Ögleclips. st Passar till Sabina, alla modeller. Max 200 kg Vadband st Passar till underbensstöd på Sabina, alla modeller. 10

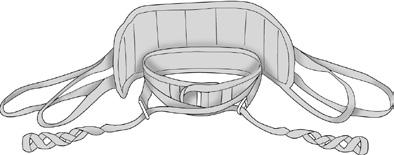

11 Mobillyftar med polster, S st med polster, M st med polster, L st med polster, XL st Inkl. 2 st Ögleclips. Passar till Sabina II 350 Lyftbygel Sabina Liko Uppresningsväst, mod Förlängningsskärp III till Uppresningsväst st Förlänger 7-48 cm M st L st Inkl. 4 st Ögleclips. Polster finns som tillbehör, se nedan. Passar till Sabina II 350 Lyftbygel. Liko Trygghetsväst, mod Polster till väst mod. 91 ( ), S st Polster till väst mod. 91 & 93 ( & ), M st Polster till väst mod. 91 & 93 ( & ), L st Polster till väst mod. 91 ( ), XL st M st L st Inkl. 4 st Ögleclips. Liko Trygghetsväst med extra ryggstöd, mod. 94 Passar till Sabina II 350 Lyftbygel S st M st L st XL st Inkl. 4 st Ögleclips. Passar till Sabina II Comfort Lyftbygel. Liko Comfortväst, mod M, 5-pack sats L, 5-pack sats M, 4 x 5-pack kart L, 4 x 5-pack kart Nonwovenmaterial. Ej tvättbar. Passar till Sabina II 350 Lyftbygel. Solo Uppresningsväst, mod. 911 Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 11 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

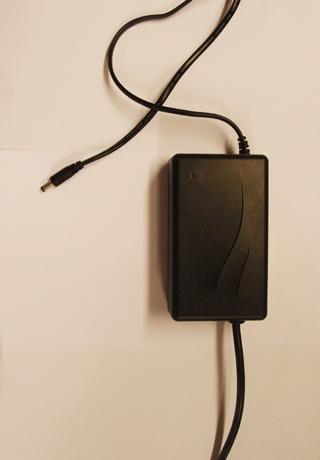

12 Tillbehör mobillyftar EU Laddare för extra batteri För väggmontering. Tillbehör till Golvo 7000ES/7007ES, Golvo 9000, Uno 100/102, Sabina II, LikoLight, Liko M220/M230, Viking 300, Viking XL art. nr , L, , Viking L art. nr , , Viking M art. nr och art. nr st Bordsladdarställ st Tillbehör till Golvo 7000ES/7007ES, Golvo 9000, Uno 100/102, Sabina II, LikoLight, Liko M220/M230, Viking 300, Viking XL art. nr , L, , Viking L art. nr , , Viking M art. nr och art. nr Komplettera med laddare art. nr EU Batteri bly st Tillbehör till Golvo 7000ES/7007ES, Golvo 9000, Uno 100/102, Sabina II, LikoLight, Liko M220/M230, Viking 300, Viking XL art. nr , L, , Viking L art. nr , , Viking M art. nr och art.nr Laddare väggmonterad, EU st Passar: Viking M art. nr , Viking L art. nr , Viking XL art. nr , Golvo 8000/ Extra batteribox st Passar: Viking M art. nr , Viking L art. nr , Viking XL art. nr , Golvo 8000/ Fästlina Handkontroll IR st Passar: Viking M art. nr Viking L art. nr Viking XL art. nr Golvo 8000/

13 Liko mobile lift system Liko AB Nedre vägen 100 SE Luleå, Sweden xxxxxxxxxxxxxxx English Safety instructions Important! Verify the maximum load on each component. The lowest rated component always state the maximum load to the composite lift system. Example: The lift system below is a composition of 3 components, all with different maximum load; Mobile lift Maxload: 200 kg Sling bar Maxload: 300 kg Sling Maxload: 250 kg The lift system in the example has a Maximum load = 200 kg* *stated by the mobile lift. Important! Plan the transfer and compose your lift system based on the patient need s and safety. Read the User Manual for more information. This Guide do not replace user manuals! I 7EN Rev.1 Mobile lift towards: Chair / Wheelchair Mobile lift towards: Bed Mobile lift towards: Patient on the floor Example: Transfer from wheelchair to bed Preparing the lift system Place the sling Important! centered. Never use worn or damaged components in a lift system. Lifting and transferring Important! Before lifting, always check the sling loops in the sling bar hooks. Finalize the transfer Disconnect the sling. Push in the sling under itself, under the patient. Cross the leg support loops through each other. Lift the patient. Carefully remove the sling under the patient. Seek short and low lifting of patients during transfer! Note! When lifting from floor use locked wheels and a pillow under the patient s head. The transfer is completed. Important! All sling bar hooks shall carry the load for a balanced and safe lift. Patient centered over the bed. Turn in and lower the patient in the center of the bed. Charge the lift after use! Artikellista Juni 2017 Tillbehör mobillyftar Förlängningssladd 2.0 m st Passar till laddare för Sabina 200, Uno 200, Likorall 200 och Likorall 250 S IRC Hjulsats 100/100 (högre markfrigång) sats Passar till Sabina II EE Hjulsats 100/75 (lägre markfrigång) sats Passar till Viking L och XL Breddningsspak till LikoLight st Tillbehör till LikoLight Hållare för användaranvisning st Med färgkod för lyftselsstorlekar. XS S MS M L XL XXL Användarguide Liko mobila lyftsystem SVFI svenska/finska st NODK norska/danska st ENFR engelska/franska st FRIT franska/italienska st DENL tyska/holländska st ESPT spanska/portugisiska st CSSK tjeckiska/slovakiska st ISEN isländska/engelska st JPEN japanska/engelska st TRSL turkiska/slovenska st LVLT lettiska/litauiska st BGRO bulgariska/rumänska st HRSR kroatiska/serbiska st ELEN grekiska/engelska st ETRU estniska/ryska st PLHU polska/ungerska st ZH-CNEN förenklad kinesiska/engelska st ZH-TWEN traditionell kinesiska/engelska st Quick Guide (C)2016. Liko R&D AB. All Rights Reserved. 13

14 This quick reference guide does not replace the lift s instruction guide 7EN Quick reference guide Quick reference guide Safety Instructions Read the instruction guides for the lift and lifting accessories before use. Plan the lifting operation carefully. Personnel using the lift shall be informed of the correct operation and use of the lift. Maximum load: 205 kg (450 Ibs.) Användaranvisning Säkerhetsföreskrifter Läs bruksanvisning för både patientlyft och lyfttillbehör före användning. Planera lyftmomentet noggrant. Innan brukaren lyfts från underlaget, men när lyftbanden är ordentligt sträckta, är det viktigt att kontrollera att öglorna är rätt påhakade på lyftbygeln. Se till att personal som använder lyften är informerad om hur den ska handhas. Maxlast 160 kg. För bibehållen maxlast krävs tillbehör avsedda för samma belastning eller mer. VIKTIGT! Denna användaranvisning ersätter inte lyftens bruksanvisning, vilken kan laddas ner från 6 Svensk English Viking M Prod. No Read the instruction guide for more information. Handcontrol Indicators: - Battery power, - Overload (kg/ibs). Push buttons: Lift arm: Up / Down Push buttons: Base width: Out / In Read the instruction guide for more information. Emergency Stop Activate BATTERY ON CHARGE Reset BATTERY ON CHARGE Electrical Emergency Lowering / Raising ON CHARGE ON CHARGE Note! Do not use sharp objects, since this may cause damage on the control box. Unlock Lock Mechanical Emergency Lowering Do not raise the lift arm manually! Copyright Liko AB Never move the lift by pulling on the actuator! Rev Maj 29 MOD Namn: Dekal Skyddsrör Art. nr: Mått (ytterkant tryckt cirkel): (Ø 46 mm) Färgkoder: Cirkel, Röd (PMS 185 C), Ilustration, 100% Svart Övrig info: Trycks på genomskinlig rund bakgrund (IP 5700 Vinyl). I Liko AB Nedre vägen 100 SE Luleå, Sweden Read the instruction guide for more information. (C)2016. Liko R&D AB. All Rights Reserved. Artikellista Juni 2017 Tillbehör mobillyftar Användaranvisning Viking M SVFI svenska/finska st NODK norska/danska st ENFR engelska/franska st DENL tyska/holländska st FRIT franska/italienska st ESPT spanska/portugisiska st JPEN japanska/engelska st xxxxxx Rev.1 EN_XX Viking Viking M mobile lift mobile lift Warning; this situation require extra care and attention. Check to ensure that the sling s strap loops are correctly fastened to the sling bar hooks when the sling strap is extended, but before the patient is lifted from the underlying surface. To retain max. load it is essential to use accessories rated for the same max. load or greater Locking the Wheels 5 Gäller för: Viking M art. nr Användaranvisning Viking XS/S SVFI svenska/finska st NODK norska/danska st ENES engelska/spanska st DEFR tyska/franska st FRNL franska/holländska st ITPT italienska/portugisiska st Gäller för: Viking XS art. nr fr o m S/N , Viking S art. nr fr o m S/N Viking S / Viking XS 14

15 2 3 5 Användaranvisning Säkerhetsföreskrifter Läs bruksanvisning för både patientlyft och lyfttillbehör före användning. Planera lyftmomentet noggrant. Innan brukaren lyfts från underlaget, men när lyftbanden är ordentligt sträckta, är det viktigt att kontrollera att bandöglorna är korrekt kopplade på lyftbygelns krokar. Maxlast: 182 kg För bibehållen maxlast krävs tillbehör avsedda för samma belastning eller mer. VIKTIGT! Denna användaranvisning ersätter inte lyftens bruksanvisning, vilken kan laddas ner från Manövrering Lyftrörelse Mekanisk benbreddning: Liko M220 Ut: In: Upp: Ner: Elektrisk benbreddning: Liko M230 Ut: In: Nödstopp Aktivera: Återställa: Undvik vassa föremål, då detta kan medföra skada på kontrollboxen! Låsning av hjul Frigör Lås Säkerhetsföreskrifter Läs bruksanvisning för både patientlyft och lyfttillbehör före användning. Planera lyftmomentet noggrant. Innan brukaren lyfts från underlaget, men när lyftbanden är ordentligt sträckta, är det viktigt att kontrollera att bandöglorna är rätt påhakade på lyftbygeln. Maxlast: 200 kg. För bibehållen maxlast krävs tillbehör avsedda för samma belastning eller mer. VIKTIGT! Denna användaranvisning ersätter inte lyftens bruksanvisning, vilken kan laddas ner från Nödsänkning Elektrisk: EMERGENCY ON CHARG Användaranvisning Säkerhetsföreskrifter Läs bruksanvisning för både patientlyft och lyfttillbehör före användning. Planera lyftmomentet noggrant. Innan brukaren lyfts från underlaget, men när lyftbanden är ordentligt sträckta, är det viktigt att kontrollera att bandöglorna är rätt påhakade på lyftbygeln. Maxlast Uno 100: 205 kg Maxlast Uno 102: 175 kg För bibehållen maxlast krävs tillbehör avsedda för samma belastning eller mer. VIKTIGT! Denna användaranvisning ersätter inte lyftens bruksanvisning, vilken kan laddas ner från Säkerhetsföreskrifter Läs bruksanvisning för både patientlyft och lyfttillbehör före användning. Planera lyftmomentet noggrant. Innan brukaren lyfts från underlaget, men när lyftselens band är ordentligt sträckta, är det viktigt att kontrollera att bandöglorna är rätt påhakade på lyftbygeln. Maxlast: 160 kg / 200 kg, se 6 För bibehållen maxlast krävs tillbehör avsedda för samma belastning eller mer. VIKTIGT! Denna användaranvisning ersätter inte lyftens bruksanvisning, vilken kan laddas ner från Användaranvisning Användaranvisning Säkerhetsföreskrifter Användaranvisning Mekanisk: VIKTIGT! Denna användaranvisning ersätter inte lyftens bruksanvisning, vilken kan laddas ner från Svensk Läs bruksanvisning för både patientlyft och lyfttillbehör före användning. Planera lyftmomentet noggrant. Innan brukaren lyfts från underlaget, men när uppresningsvästens band är ordentligt sträckta, är det viktigt att kontrollera att bandöglorna är rätt påhakade på lyftbygeln. Maxlast: 160 kg För bibehållen maxlast krävs tillbehör avsedda för samma belastning eller mer Svensk 7 Svensk Svensk 9 7 Artikellista Juni 2017 Tillbehör mobillyftar Användaranvisning Uno SVFI svenska/finska st NODK norska/danska st ENES engelska/spanska st DEFR tyska/franska st FRNL franska/holländska st ITPT italienska/portugisiska st 1 Uno 100 / 102 Användaranvisning Uno SVFI svenska/finska st NODK norska/danska st ENES engelska/spanska st DEFR tyska/franska st FRNL franska/holländska st ITPT italienska/portugisiska st Uno 200 Användaranvisning Liko M220/M230, med kedja SV svenska st EN engelska st NO norska st DK danska st DE tyska st FR franska st ES spanska st IT italienska st NL holländska st Liko M220 / Liko M230 Användaranvisning Sabina II SVFI svenska/finska st NODK norska/danska st ENES engelska/spanska st DEFR tyska/franska st FRNL franska/holländska st ITPT italienska/portugisiska st Sabina II Användaranvisning Sabina SVFI svenska/finska st NODK norska/danska st ENES engelska/spanska st DEFR tyska/franska st FRNL franska/holländska st ITPT italienska/portugisiska st Sabina

16 Användaranvisning Säkerhetslås Säkerhetsföreskrifter Läs bruksanvisningen före användning. Se till att rätt inställningar har gjorts och att brukaren står säkert i uppresningsstödet innan förflyttning sker. Se till att samtliga låsvred är ordentligt fixerade innan förflyttning sker. Som medhjälpare är du alltid ansvarig för brukarens säkerhet. Du måste vara informerad om brukarens möjligheter att klara förflyttningssituationen med RollOn. Maxlast: 160 kg Lämna aldrig en brukare utan tillsyn i en förflyttningssituation. VIKTIGT! Denna användaranvisning ersätter inte uppresningsstödets bruksanvisning, vilken kan laddas ner från Svensk Artikellista Juni 2017 Uppresningsstöd RollOn RollOn st Inkl. hållare med användaranvisning. Max 160 kg. Användaranvisning RollOn SVFI svenska/finska st ENES engelska/spanska st DEFR tyska/franska st FRNL franska/holländska st RollOn 16

17 Taklyftar Multirall 200 st Max 200 kg. Multirall OBS! Multirall 200 är förpackad utan tillbehör. Komplettera med lämplig modell av åkvagn, handkontroll, batteriladdare, lyftbygel och parkeringsläge. För val av lyftbygel och andra tillbehör, se s Multirall tillbehör Handkontroll MR st Åkvagn D45 med dubbelkrok st Åkvagnskrok för MR/LR st Adapter MR/LR st Passar till Åkvagnskrok för MR/LR, art. nr Pendelband, reglerbart, mm st Pendelband, reglerbart, mm st Pendelband, reglerbart, 600 mm-1000 mm st Pendelband, reglerbart, 1000 mm-1400 mm st Dörrpendelband, reglerbart, 1170 mm st Dörrpendelband, reglerbart, 1770 mm st Dörrpendelband, reglerbart, 2370 mm st Hållhake st 17

18 XL L M S XS 3 2 Användaranvisning Säkerhetsföreskrifter Läs bruksanvisning för både patientlyft och lyfttillbehör före användning. Innan brukaren lyfts från underlaget, men när lyftselens band är ordentligt sträckta, är det viktigt att kontrollera att banden är rätt påhakade på lyftbygeln. Maxlast: 200 kg. För bibehållen maxlast krävs tillbehör avsedda för samma belastning eller mer. VIKTIGT! Denna användaranvisning ersätter inte lyftens bruksanvisning, vilken kan laddas ner från Svensk Artikellista Juni 2017 Taklyftar Multirall tillbehör Snabbkopplingsbult st Fäste, Snabbkopplingsbult st Parkeringsläge 600, LR/MR st Parkeringsläge 1500, LR/MR st XXL MS Praktisk förvaringsplats för taklyftstillbehör. Komplettera med Användaranvisning Multirall, Laddare LR/MR, Fäste för laddare, Krok för lyftbygel och Krok för tillbehör Fäste för laddare st Passar till Laddare LR/MR, art. nr Monteras på Parkeringsläget Krok för lyftbygel st Passar till Universalbygel 350, 450 och 600. Monteras på Parkeringsläget Krok för tillbehör st Används till tillbehör exempelvis lyftselar. Monteras på Parkeringsläget SVFI ENES NODK DEFR FRNL ITPT Användaranvisning Multirall svenska/finska engelska/spanska norska/danska tyska/franska franska/holländska italienska/portugisiska st Multirall Laddare LR/MR, EU 24V/0.6A st Laddare LR/MR, UK 24V/0.6A st Laddare LR/MR, US/CA 24V/0.6A st Laddare LR/MR, AU/NZ 24V/0.6A st 18

19 Taklyftar Multirall tillbehör Förlängningsarm adapter MR st Passar till Adapter MR/LR, art. nr Multirallvagn st (levereras omonterad) Hållare för tillbehör st Används för att fästa Förlängningsarm Multirall/ Multirall hjälparm/förlängningsarm adapter MR på Multirallvagnen. 19

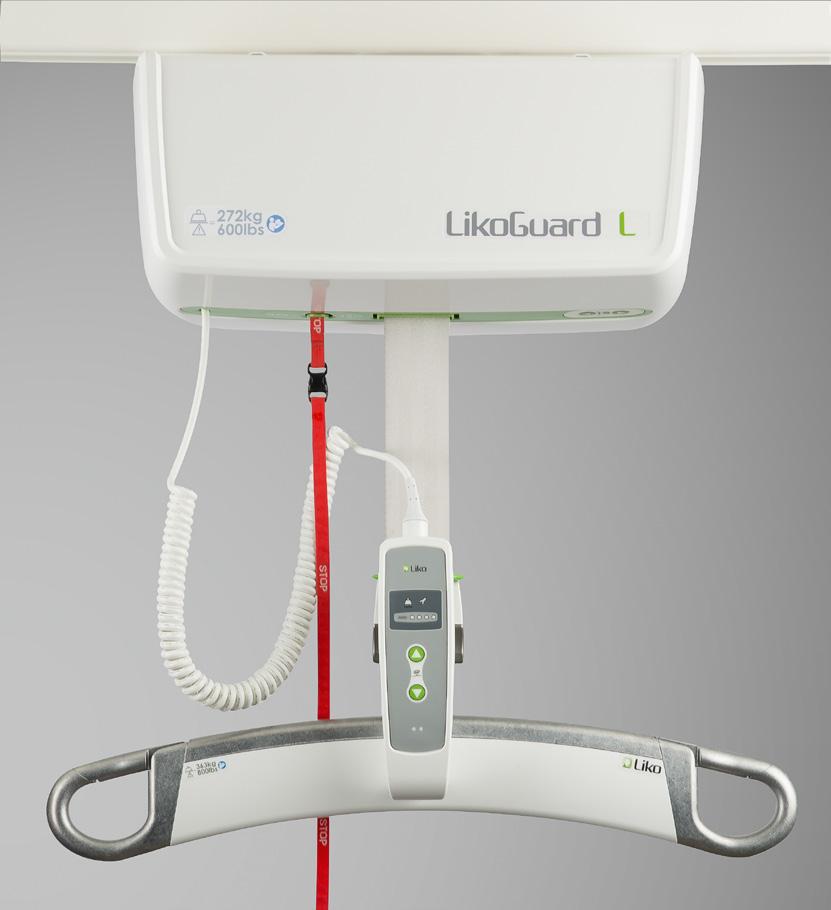

20 kg/lbs Artikellista Juni 2017 Taklyftar LikoGuard L st Max 272 kg. LikoGuard OBS! LikoGuard är förpackad utan tillbehör. Komplettera med lämplig modell av åkvagn, handkontroll, batteriladdare och lyftbygel. För val av andra lyfttillbehör se s samt i bruksanvisningen för LikoGuard LikoGuard XL st Max 363 kg. LikoGuard - tillbehör Handkontroll LG, 2 knappar st Indikerar överbelastning, service, batteristatus, laddning. Passar LikoGuard L och XL Handkontroll LG med display, 2 knappar st Display med symboler, information och menyer (användning/service). Indikerar överbelastning, service, batteristatus, laddning Åkvagn LikoGuard st Max 363 kg IRC Åkvagn för LikoGuard st Max 363 kg SlingGuard 450 st Max 363 kg SlingGuard 450 med snabbkoppling Multi st Max 363 kg SlingGuard 670 Twin st Max 363 kg SlingGuard 670 Twin med snabbkoppling Multi st Max 363 kg 20

21 Artikellista Juni 2017 Taklyftar ARTIKELNR. PRODUKTBESKRIVNING ENHET LikoGuard - tillbehör Snabbkopplingskit 1. Max 363 kg. sats Passar till LikoScale 350 art. nr , SlingGuard 450 art. nr , SlingGuard 450 art. nr Fast monteringskit 1. Max 363 kg. sats assar till LikoScale 350 art. nr , P SlingGuard 450 art. nr , SlingGuard 450 art. nr Fast monteringskit 4. Max 363 kg. sats Passar till Planlyft Flexo art. nr , Planlyft 1900 art. nr , Planlyft Bläckfisken art. nr och , Planlyft Mod 600 IVA art. nr och B, Kryssbygel 450 art. nr , Kryssbygel 670 art. nr , Lyftbygel Mini 220 art. nr Snabbkoppling Multi. Max 363 kg. Passar till SlingGuard 450 art. nr st Fast länk Multi. Max 363 kg. Passar till SlingGuard 450 art. nr st Väggladdare LG, EU Väggladdare LG, UK Väggladdare LG, AU/NZ Väggladdare LG, US st st st st Väggladdare LG, fast anslutning st Exkl. kontakt för fast installation. Installation får endast utföras av licensierad elektriker IRC laddare LG, EU IRC laddare LG, UK IRC laddare LG, AU/NZ IRC laddare LG, US IRC laddare LG, fast anslutning st xkl. kontakt för fast installation. E Installation får endast utföras av licensierad elektriker. st st st st 21 NY

22 Taklyftar Likorall OBS! Likorall är förpackad utan tillbehör. Komplettera med lämplig modell av åkvagn, handkontroll (ej Likorall 200), batteriladdare, lyftbygel och parkeringsläge. Likorall finns i olika modeller, bl.a. som Rum till Rum (R2R) lösning. Likoralls ES-modeller är förberedda för åkmotor. För val av lyftbyglar och andra lyfttillbehör se s Likorall 200, natur. st Inkl. handkontroll. Max 200 kg Likorall 242 ES, natur. Max 200 kg st Likorall 242 ES, vit. Max 200 kg st Likorall 242 S, natur. Max 200 kg st Likorall 242 S, vit. Max 200 kg st Likorall 242 ES R2R, natur. Max 200 kg st Likorall 242 ES R2R, vit. Max 200 kg st Likorall 242 S R2R, natur. Max 200 kg st Likorall 242 S R2R, vit. Max 200 kg st Likorall 243 ES, natur. Max 230 kg st Likorall 243 ES, vit. Max 230 kg st Likorall 250 ES, natur. Max 250 kg st Likorall 250 ES, vit. Max 250 kg st Likorall 250 S, IRC, natur, Max 250 kg st Likorall - tillbehör Handkontroll LR S, ES, 2 knappar st (för styrning av lyftrörelse) Handkontroll LR ES-4MS, 4 knappar st (för styrning av lyftrörelse samt växel) Handkontroll LR ES-4MT, 4 knappar st (för styrning av lyftrörelse samt åkmotor) Handkontroll LR ES-6MTS, 6 knappar st (för styrning av lyftrörelse, åkmotor samt växel) Handkontroll IR st (för styrning av lyftrörelse, åkmotor samt växel) Hang-up handkontrollupphängare, 10 st sats (standard på Likorall 242/243/250 samt Multirall 200) 22

23 Taklyftar Åkmotor Likorall ES st Passar till Likorall 242 ES, 242 ES R2R, 243 ES, 250 ES. Dämpare art. nr krävs vid installation tillsammans med Traversväxel. Max 250 kg Åkvagnspar med broms LR par Inkl. skruv och mutter. Passar inte till skenkurvor. Likorall - tillbehör Åkvagnspar utan broms LR par Inkl. skruv och mutter Snabbkopplingsåkvagn LR sats Passar till Snabbkopplingsadapter LR, art. nr Snabbkopplingsadapter LR sats Passar till Snabbkopplingsåkvagn LR, art. nr , samt Likorall, alla modeller Åkvagn utan broms till Likorall R2R st För 90 vridning Åkvagn med broms till Likorall R2R st För 90 vridning Åkvagn LR 360 för R2R st Åkvagnsadapter LR för Snabbkoppling st Passar till Åkvagn S50, art. nr Transportåkvagn, reglerbar mm, R2R st Transportåkvagn, reglerbar mm, R2R st Transportåkvagn, reglerbar mm, R2R st 23

24 THIS DOCUMENT MUST NOT BE COPIED WITHOUT OUR WRITTEN TO A THIRD PARTY NOR BE USED FOR ANY UNAUTHORIZED PUREPOSE. CONTRAVENTION WILL BE PROSECUTED. Artikellista Juni 2017 Taklyftar Likorall - tillbehör In Rail Charging System IRC åkvagn till Likorall st IRC laddare EU st IRC laddare UK st IRC laddare US/CA st IRC laddare AU/NZ st IRC laddspår, 24 m (78 ft.) st IRC monteringssats, rakbana sats IRC monteringssats, travers sats IRC travers adapter st IRC appliceringsverktyg, inkl. borrfixture st Komplettera med Likorall 250 S, IRC MultiStation st För laddning eller styrning av växlar. Passar till samtliga Likorall 242, 243 och Förlängningssladd Multi 1300 st Extra lång laddningskabel för användning med Traversåkvagn Multi och MultiStation Kontaktskena st Passar till samtliga Likorall 242, 243 och Laddstation st Inkl. handkontroll, exkl. laddare. Passar till samtliga Likorall 242, 243 och Laddare LR/MR, EU 24V/0.6A st Laddare LR/MR, UK 24V/0.6A st Laddare LR/MR, US/CA 24V/0.6A st Laddare LR/MR, AU/NZ 24V/0.6A st Passar till samtliga Likorall 242, 243 och Laddare Likorall 200, EU 24V/0.22A st Laddare Likorall 200, UK 24V/0.22A st Laddare Likorall 200, US/CA 24V/0.22A st Laddare Likorall 200, AU/NZ 24V/0.22A st Förlängningssladd 2.0 m st Passar till laddare för Likorall 200, Likorall 250 S IRC, Sabina 200 och Uno

25 XXL XL L M MS S XS Användaranvisning Säkerhetsföreskrifter Läs bruksanvisning för både patientlyft och lyfttillbehör före användning. Planera lyftmomentet noggrant. Innan brukaren lyfts från underlaget, men när lyftselens band är ordentligt sträckta, är det viktigt att kontrollera att banden är rätt påhakade på lyftbygeln. Maxlast: 200 kg För bibehållen maxlast krävs tillbehör avsedda för samma maxlast eller mer. VIKTIGT! Denna användaranvisning ersätter inte lyftens bruksanvisning, vilken kan laddas ner från Modell 242, 243 & 250 Användaranvisning S/ES 6 R2R 7 Snabbkoppling Säkerhetsföreskrifter Läs bruksanvisning för både patientlyft och lyfttillbehör före användning. Planera lyftmomentet noggrant. Innan brukaren lyfts från underlaget, men när lyftselens band är ordentligt sträckta, är det viktigt att kontrollera att banden är rätt påhakade på lyftbygeln. Maxlast Likorall 242: 200 kg. Maxlast Likorall 243: 230 kg. Maxlast Likorall 250: 250 kg. För bibehållen maxlast krävs tillbehör avsedda för samma belastning eller mer. VIKTIGT! Denna användaranvisning ersätter inte lyftens bruksanvisning, vilken kan laddas ner från 4 Svensk Svensk Artikellista Juni 2017 Taklyftar Likorall - tillbehör Parkeringsläge 600, LR/MR st Parkeringsläge 1500, LR/MR st Praktisk förvaringsplats för taklyftstillbehör. Komplettera med lämplig användaranvisning, lämplig laddare, ev. Fäste för laddare (till Laddare LR/MR), Krok för lyftbygel och Krok för tillbehör. ca 1 inch./ ca 30 mm Fäste för laddare st Passar till Laddare LR/MR, art. nr Monteras på Parkeringsläget Krok för lyftbygel st Passar till Universalbygel 350, 450 och 600. Monteras på Parkeringsläget Krok för tillbehör st Används till tillbehör exempelvis lyftselar. Monteras på Parkeringsläget. Användaranvisning Likorall SVFI Svenska/Finska st NODK Norska/Danska st ENES Engelska/Spanska st DEFR Tyska/Franska st FRNL Franska/Holländska st ITPT Italienska/Portugisiska st Användaranvisning Likorall 242/243/ SVFI Svenska/Finska st NODK Norska/Danska st ENES Engelska/Spanska st DEFR Tyska/Franska st FRNL Franska/Holländska st ITPT Italienska/Portugisiska st Likorall 200 Likorall Lyftbygel Mini 220 R2R st Max 205 kg Universalbygel 350 R2R st Max 300 kg Universalbygel 450 R2R st Max 300 kg. 25

26 Skensystem För val av rätt kombination av produkter till ett komplett lyftsystem kontakta din Hill-Rom representant. Skensystem H N Skena H70, 2.0 m, natur st N Skena H70, 2.2 m, natur st N Skena H70, 2.4 m, natur st N Skena H70, 2.6 m, natur st N Skena H70, 2.8 m, natur st N Skena H70, 2.9 m, natur st N Skena H70, 3.0 m, natur st N Skena H70, 3.2 m, natur st N Skena H70, 3.4 m, natur st N Skena H70, 3.6 m, natur st N Skena H70, 3.8 m, natur st N Skena H70, 4.0 m, natur st N Skena H70, 4.2 m, natur st N Skena H70, 4.4 m, natur st N Skena H70, 4.6 m, natur st N Skena H70, 4.8 m, natur st N Skena H70, 5.0 m, natur st V Skena H70, 2.0 m, vit st V Skena H70, 2.2 m, vit st V Skena H70, 2.4 m, vit st V Skena H70, 2.6 m, vit st V Skena H70, 2.8 m, vit st V Skena H70, 2.9 m, vit st V Skena H70, 3.0 m, vit st V Skena H70, 3.2 m, vit st V Skena H70, 3.4 m, vit st V Skena H70, 3.6 m, vit st V Skena H70, 3.8 m, vit st V Skena H70, 4.0 m, vit st V Skena H70, 4.2 m, vit st V Skena H70, 4.4 m, vit st V Skena H70, 4.6 m, vit st V Skena H70, 4.8 m, vit st V Skena H70, 5.0 m, vit st N 90 Skenkurva H70, natur, 1 m/1 m st V 90 Skenkurva H70, vit, 1 m/1 m st N 45 Skenkurva H70, natur, 0.60 m/0.60 m st V 45 Skenkurva H70, vit, 0.60 m/0.60 m st V Infälld skena H70, 2.8 m, vit st V Infälld skena H70, 3.0 m, vit st V Infälld skena H70, 3.2 m, vit st V Infälld skena H70, 3.4 m, vit st V Infälld skena H70, 3.6 m, vit st V Infälld skena H70, 3.8 m, vit st V Infälld skena H70, 4.0 m, vit st V Infälld skena H70, 4.2 m, vit st V Infälld skena H70, 4.4 m, vit st Skenkurva ( ) V Infälld 90 skenkurva H70, vit, 1 m/1 m st V Infälld 45 skenkurva H70, vit, 0.60 m/0.60 m st 160mm mm 1000mm

27 Skensystem Skensystem H100-H N Skena H100, 2.0 m, natur st N Skena H100, 2.2 m, natur st N Skena H100, 2.4 m, natur st N Skena H100, 2.6 m, natur st N Skena H100, 2.8 m, natur st N Skena H100, 3.0 m, natur st N Skena H100, 3.2 m, natur st N Skena H100, 3.4 m, natur st N Skena H100, 3.6 m, natur st N Skena H100, 3.8 m, natur st N Skena H100, 4.0 m, natur st N Skena H100, 4.2 m, natur st N Skena H100, 4.4 m, natur st V Skena H100, 2.0 m, vit st V Skena H100, 2.2 m, vit st V Skena H100, 2.4 m, vit st V Skena H100, 2.6 m, vit st V Skena H100, 2.8 m, vit st V Skena H100, 3.0 m, vit st V Skena H100, 3.2 m, vit st V Skena H100, 3.4 m, vit st V Skena H100, 3.6 m, vit st V Skena H100, 3.8 m, vit st V Skena H100, 4.0 m, vit st V Skena H100, 4.2 m, vit st V Skena H100, 4.4 m, vit st N Skena H140, 2.8 m, natur st N Skena H140, 3.0 m, natur st N Skena H140, 3.2 m, natur st N Skena H140, 3.4 m, natur st N Skena H140, 3.6 m, natur st N Skena H140, 3.8 m, natur st N Skena H140, 4.0 m, natur st N Skena H140, 4.2 m, natur st N Skena H140, 4.4 m, natur st N Skena H140, 4.6 m, natur st N Skena H140, 4.8 m, natur st N Skena H140, 5.0 m, natur st N Skena H140, 5.2 m, natur st N Skena H140, 5.4 m, natur st N Skena H140, 5.6 m, natur st N Skena H140, 5.8 m, natur st N Skena H140, 6.0 m, natur st N Skena H140, 6.2 m, natur st N Skena H140, 6.4 m, natur st V Skena H140, 2.8 m, vit st V Skena H140, 3.0 m, vit st V Skena H140, 3.2 m, vit st V Skena H140, 3.4 m, vit st V Skena H140, 3.6 m, vit st V Skena H140, 3.8 m, vit st V Skena H140, 4.0 m, vit st V Skena H140, 4.2 m, vit st V Skena H140, 4.4 m, vit st V Skena H140, 4.6 m, vit st V Skena H140, 4.8 m, vit st V Skena H140, 5.0 m, vit st V Skena H140, 5.2 m, vit st V Skena H140, 5.4 m, vit st V Skena H140, 5.6 m, vit st 27

28 Skensystem Skensystem H100-H V Skena H140, 5.8 m, vit st V Skena H140, 6.0 m, vit st V Skena H140, 6.2 m, vit st V Skena H140, 6.4 m, vit st N Skena H160, 5.4 m, natur st N Skena H160, 5.6 m, natur st N Skena H160, 5.8 m, natur st N Skena H160, 6.0 m, natur st N Skena H160, 6.2 m, natur st N Skena H160, 6.4 m, natur st N Skena H160, 6.6 m, natur st N Skena H160, 6.8 m, natur st V Skena H160, 5.4 m, vit st V Skena H160, 5.6 m, vit st V Skena H160, 5.8 m, vit st V Skena H160, 6.0 m, vit st V Skena H160, 6.2 m, vit st V Skena H160, 6.4 m, vit st V Skena H160, 6.6 m, vit st V Skena H160, 6.8 m, vit st N Skena H180, 7.8 m, natur st Ändstoppsats sats Täcklock Täcklock H70, grå st Täcklock H70, vit st Täcklock infälld skena H70, vit st Täcklock H100, grå st Täcklock H100, vit st Täcklock H140, grå st Täcklock H140, vit st Täcklock H160, grå st Täcklock H160, vit st Täcklock strömskena, grå st Täcklock strömskena, vit st 28

29 Skensystem Täcklock Täckprofil skenor, 5 st à 2,0 m sats täckprofil skena Fästdetaljer - skensystem för takmontage Takfäste 61, vit st Takfäste 61 skarv, vit st Takfäste 71 bygel, vit st Låsskena 4-1 par Skarvskena 160 st Pendel, justerbar mm, vit st Pendel, justerbar mm, vit st Pendel, justerbar mm, vit st Pendel, justerbar mm, vit st Pendel, justerbar mm, vit st Pendel, justerbar mm, vit st Pendel, justerbar mm, vit st Pendel, justerbar mm, vit st Pendel, justerbar mm, vit st Infästning med 4 bultar Pendel vinkel, justerbar mm, vit st Pendel vinkel, justerbar mm, vit st Pendel vinkel, justerbar mm, vit st Pendel vinkel, justerbar mm, vit st Pendel vinkel, justerbar mm, vit st 29

30 Skensystem Fästdetaljer - skensystem för takmontage Sidostag, mm, vit st Sidostag, mm, vit st Sidostag, mm, vit st Sidostag, mm, rostfri st Antivibrationsfäste, vit st Gängstångssats sats Distansrör, 500 mm, natur st Täckbricka pendel Ø 32 par Täckbricka pendel Ø 40 par Täckbricka pendel Ø 45 par Täckbricka pendel Ø 50 par Installationsbricka 1 mm, 50 st sats 30

31 Skensystem Fästdetaljer - fribärande skensystem Slimline stödben, 2.6 m, vit st Slimline stödben, 3.0 m, vit st L: Monteringssats för Slimline stödben sats 14 mm 64 mm Slimline fot, hög st (komplettera med monteringssats art. nr ) 150 mm 30 mm V Stödben, 2.6 m, vit V Stödben, 3.0 m, vit st st Monteringssats till 1 st stödben sats Stödbensdistans Aluspacer par Vridbart stödbensfäste sats Rampbygel (för vårdramp), vit st Stödben stål, 2.6 m, vit st Stödben stål, 2.95 m, vit st 31

32 Skensystem Fästdetaljer - fribärande skensystem Överbyggnad dörr/fönster (utan stödben) sats Består av: överliggande skena, mittfäste, brickor och skruvförband. Max. bredd 2 m. Passar till Slimline stödben och Stödben Väggfäste, vridbart st Väggfäste, parallellt st N N N V V V Monteringssats för fribärande skensystem inkl. insticks- sats skena 0.5 m, natur. Passar till skena H100. Monteringssats för fribärande skensystem inkl. insticks- sats skena 0.5 m, natur. Passar till skenor H140, H160, H180. Monteringssats för fribärande skensystem inkl. insticks- sats skena 1.0 m, natur. Passar till skenor H140, H160, H180. Monteringssats för fribärande skensystem inkl. insticks- sats skena 0.5 m, vit. Passar till skena H100. Monteringssats för fribärande skensystem inkl. insticks- sats skena 0.5 m, vit. Passar till skenor H140, H160, H180. Monteringssats för fribärande skensystem inkl. insticks- sats skena 1.0 m, vit. Passar till skenor H140, H160, H Monteringssats Förstärkningsskena 50 sats Monteringssats Förstärkningsskena 100 sats N Förstärkningsskena 30, 1,45 m, natur st N Förstärkningsskena 50, 1,95 m, natur st N Förstärkningsskena 100, 2,4 m, natur st N Förstärkningsskena 100, 2,9 m, natur st N Förstärkningsskena 100, 3,4 m, natur st N Förstärkningsskena 100, 3,9 m, natur st V Förstärkningsskena 30, 1,45 m, vit st V Förstärkningsskena 50, 1,95 m, vit st V Förstärkningsskena 100, 2,4 m, vit st V Förstärkningsskena 100, 2,9 m, vit st V Förstärkningsskena 100, 3,4 m, vit st V Förstärkningsskena 100, 3,9 m, vit st V Skarvskena sats Inkl. monteringssats (art. nr ). 32

33 Skensystem Växelsystem Traversväxel (art. nr ) och Spårväxel (art. nr eller ) kan styras via handkontroll och kontrollbox alt. via Likorall tillsammans med MultiStation. OBS! Nedanstående produkter passar enbart till Skensystem H Traversväxel, elektrisk, inkl. dämpare sats (för övergång mellan Rakbana och Traversskena) Spårväxel, manuell, natur st Spårväxel, manuell, vit st (för övergång mellan rakbanor) Spårväxel, elektrisk, natur st Spårväxel, elektrisk, vit st (för övergång mellan rakbanor) Vridväxel, mekanisk, grå st Vridväxel, mekanisk, vit st Vridväxel, elektrisk, grå st Vridväxel, elektrisk, vit st Stabiliseringsarm för Traversväxel st Passar till Traversväxel, art. nr Handkontroll HB80 st Förlängningskabel HB80 st Kontrollbox CB08 EU st Kontrollbox CB08 UK st Kontrollbox CB08 US st 33

34 Skensystem Traversåkvagnar Traversåkvagn, smal par Traversåkvagn, standard par Traversåkvagn, bred par Traversåkvagn, extra bred par Traversåkvagn, parallell/standard par Traversåkvagn, upphöjd /smal par Traversåkvagn, upphöjd/standard par Traversåkvagn, upphöjd/bred par Traversåkvagn, upphöjd/bred, med kabelingång par Samtliga höjer sekundärskenan ca 100 mm Traversåkvagn, nedsänkt/smal par Traversåkvagn, nedsänkt /standard par Traversåkvagn, nedsänkt/bred, med kabelingång par Samtliga sänker sekundärskenan ca 100 mm Traversåkvagn par Sänker sekundärskenan ca 30 mm Traversåkvagn, upphöjd/standard par Traversåkvagn, upphöjd, bred par Båda höjer sekundärskenan ca 70 mm. Används i kombination med FreeSpan Travers. Traversåkvagnar Multi Traversåkvagn Multi, standard sats Inkl. 1 st Traversåkvagn, standard. Passar till Likorall ES Traversåkvagn Multi, bred sats Inkl. 1 st Traversåkvagn, bred. Passar till Likorall ES Traversåkvagn Multi, upphöjd/bred sats Inkl. 1 st Traversåkvagn, upphöjd/bred. Höjer sekundärskenan ca 100 mm. Passar till Likorall ES Traversåkvagn Multi, nedsänkt/bred sats Inkl. 1 st Traversåkvagn, nedsänkt/bred. Sänker sekundärskenan ca 100 mm. Passar till Likorall ES Åkmotor för Travers sats Inkl. 1 st Traversåkvagn, bred. Passar till Likorall 242 S/ES/R2R, Likorall 243 ES och Likorall 250 ES. 34

35 Fristående lyftsystem FreeSpan Rakbana Produktspecifikation för komplett produkt: FreeSpan skena (art. nr alt ) FreeSpan benställning (art. nr ) Likorall alt. Multirall Handkontroll Laddare Lyftbygel alt. planlyft Lyftsele För val av lyftbygel och andra tillbehör se s Maxlast varierar mellan 200 kg och 250 kg beroende på vilken skenlängd som används, se nedan FreeSpan skena, 1,5 m, max 250 kg st FreeSpan skena, 2,0 m, max 250 kg st FreeSpan skena, 2,5 m, max 250 kg st FreeSpan skena, 3,0 m, max 250 kg st FreeSpan skena, 3,5 m, max 250 kg st FreeSpan skena, 4,0 m, max 230 kg st FreeSpan skena, 4,5 m, max 200 kg st FreeSpan skena, 5,0 m, max 200 kg st Åkvagn för Likorall (art. nr ) är inkluderad i samtliga av ovan nämnda artiklar FreeSpan skena, 1,5 m, max 250 kg st FreeSpan skena, 2,0 m, max 250 kg st FreeSpan skena, 2,5 m, max 250 kg st FreeSpan skena, 3,0 m, max 250 kg st FreeSpan skena, 3,5 m, max 250 kg st FreeSpan skena, 4,0 m, max 230 kg st FreeSpan skena, 4,5 m, max 200 kg st FreeSpan skena, 5,0 m, max 200 kg st Åkvagnskrok för MR/LR (art. nr ) är inkluderad i samtliga av ovan nämnda artiklar FreeSpan benställning par Inkl. hjul, laddarplåt (passar laddare art. nr ) och parkeringsläge för lyftbygel, (exkl. skena). 35

36 Fristående lyftsystem FreeSpan Travers Produktspecifikation för komplett produkt: FreeSpan skena (art. nr alt ) x 2 FreeSpan stödben (art. nr ) FreeSpan sidobalk (art. nr ) Skena H70, H100 alt. H140, beroende på cc-mått mellan FreeSpan-skenorna Ändstopp (art. nr ) Traversåkvagn (art. nr ) Parkeringsläge, art. nr (passar laddare art. nr ) Likorall alt. Multirall Handkontroll Lyftbygel alt. planlyft Laddare Lyftsele För val av lyftbygel och andra tillbehör, se s Maxlast varierar mellan 200 kg och 250 kg beroende på vilka skenlängder som används, se s. 35. FreeSpan UltraTwin Travers Produktspecifikation för komplett produkt: FreeSpan skena (art. nr ) x 2 FreeSpan stödben (art. nr ) FreeSpan sidobalk (art. nr ) Skena H70, H100 alt. H140, beroende på cc-mått mellan FreeSpan-skenorna, x 2 Ändstopp (art. nr ) x 2 Traversåkvagn ( ) x 2 Ultra Travers dämpare (art. nr ) Parkeringsläge (art. nr ) x 2 (passar laddare art. nr ) Likorall x 2 Handkontroll x 2 Lyftbygel x 2 alt. Planlyft Laddare x 2 Lyftsele För val av lyftbygel och andra tillbehör, se s Max 3,5 m Maxlast 460 kg FreeSpan stödben, 4 st sats Inkl. skruvsats (8 st) för sidobalk FreeSpan sidobalk, 2,0 m par FreeSpan sidobalk, 3,0 m par FreeSpan sidobalk, 4,0 m par Parkeringsläge och laddarfäste till FreeSpan Travers st Passar laddare art. nr Ultra Travers dämpare, 2 st sats Inkl. maxlast-dekal 460 kg. Tillbehör till FreeSpan UltraTwin Travers. 36

37 Fristående lyftsystem FreeSpan UltraTwin Produktspecifikation för komplett produkt (cc 300 mm): FreeSpan skena (art. nr ) x 2 UltraTwin benställning (art. nr ) Likorall x 2 Handkontroll x 2, alt. Parallellsats UltraTwin Lyftbygel x 2, alt. Ultra Lyftbygel Laddare x 2, alt. x 1 vid användning av Parallellsats UltraTwin Lyftsele För val av lyftbygel och andra tillbehör, se s CC-mått 300 mm. Maxlast varierar mellan 400 kg och 500 kg beroende på vilka skenlängder som används, se s UltraTwin benställning par Inkl. hjul, laddarplåt (passar laddare art. nr ) och parkeringsläge för lyftbygel. CC-mått 300 mm Ultra Lyftbygel st Max 460 kg. CC-mått 300 mm Parallellsats UltraTwin sats Inkl. handkontroll. Passar Likorall ES och skenor med CC-mått 300 mm. Produktspecifikation för komplett produkt (cc 800 mm): FreeSpan skena (art. nr ) x 2 UltraTwin benställning (art. nr ) Likorall x 2 Handkontroll x 2 Lyftbygel x 2 Laddare x 2 Lyftduk/Lyftband/Lyftsele För val av lyftbygel och andra tillbehör, se s CC-mått 800 mm. Maxlast varierar mellan 400 kg och 500 kg beroende på vilka skenlängder som används, se s UltraTwin FreeSpan benställning, bred par Inkl. hjul, laddarplåt (passar laddare art. nr ) och parkeringsläge för lyftbygel. CC-mått 800 mm. OBS! Montering av UltraTwist ska utföras av behörig installatör UltraTwist Smal sats Inkl. handkontroll. Max 500 kg UltraTwist Bred sats Inkl. handkontroll. Max 500 kg. Båda modellerna passar Likorall ES och skenor med CC-mått 500 mm*. *Beställningsvara. 37

38 Fristående lyftsystem FreeStand Produktspecifikation för komplett produkt: Skena H100 (max 3,2 m) FreeStand benställning (art. nr ) FreeStand parkeringssats (art. nr ) Åkvagn Likorall alt. Multirall Laddare Handkontroll Lyftbygel alt. planlyft Lyftsele Maxlast 200 kg För val av lyftbygel och andra lyfttillbehör, se s FreeStand benställning sats Max 200 kg FreeStand parkeringssats sats Inkl. parkeringsläge med dubbelhäftande tejp. 38

39 Gardinsystem FreeSpirit E-system Pendel , E-system st Pendelplåt 90, E-system st Traversåkvagn E-system, standard par Traversåkvagn E-system, bred par FreeSpirit T-system Gardinskena T, 2,0 m st Gardinskena T, 2,5 m st Gardinskena T, 3,0 m st Inkl. dragpinne, avlastningsband och gardinkrokar Gardinfäste T 300 mm st Pendelsats T mm sats Pendelsats T mm sats Pendelsats T mm sats Pendelsats T mm sats Pendelsats T mm sats 39

40 Lyfttillbehör För val av rätt lyfttillbehör läs bruksanvisningen för den lyft som används eller kontakta din Hill-Rom representant Universalbygel 350 st Max 300 kg Universalbygel 450 st Max 300 kg Universalbygel 600 st Max 300 kg Universalbygel 670 Twin st Max 300 kg Lyftbygel Mini 220 st Max 205 kg Universalbygel 350 med Snabbkoppling st Max 300 kg Universalbygel 450 med Snabbkoppling st Max 300 kg Universalbygel 600 med Snabbkoppling st Max 300 kg Universalbygel 670 Twin med Snabbkoppling st Max 300 kg Kryssbygel 450 st Max 300 kg Kryssbygel 670 st Max 300 kg Kryssbygel 450 med Snabbkoppling st Max 300 kg. Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 40

41 Lyfttillbehör Kryssbygel 670 med Snabbkoppling st Max 300 kg Universal Sidobyglar 450 par Inkl. väska. Passar till Universalbygel 350, 450 och 600. Max 300 kg. (Universalbygeln på bilden ingår ej!) Väska till lyftbyglar st Lyftbygelskydd Paddy 30 st Passar till Universalbygel 350, 450 och 600, Lyftbygel Smal 350 samt till Lyftbygel Liko Lyftbygelskydd Paddy 40 st Passar till Lyftbygel Standard 450 samt SlingGuard Fjädrar för hopp/gångträning, långa, 28 cm par Max 70 kg brukarvikt/par Fjädrar för hopp/gångträning, korta, 22 cm par Max 70 kg brukarvikt/par Fjädrar för hopp/gångträning, korta, 22 cm par Max 100 kg brukarvikt/par Aktivitetsåkvagn sats Inkl. förlängningsarm. Max 100 kg. För användning i takmonterat skensystem Förlängningsarm för Låsvred st Längd: 1 m. Passar till Aktivitetsåkvagn och ändstoppar med vred. Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 41

42 Lyfttillbehör För råd och vägledning om Snabbkopplingssystemets kompabilitet med övriga Likoprodukter hänvisar vi till gällande version av dokumentet Guide till Snabbkopplingar (kontakta Liko eller se LikoScale 350 st Godkänd enligt NAWI (Non-Automatic Weighing Instruments). Max 400 kg Adaptersats LikoScale sats Består av Snabbkoppling Universal, Ledadapter 8 mm och Q-link 13. Våg ingår ej. Max 300 kg. 8 mm Ledadapter 8 mm st Passar till Uno t.o.m. serienr Max 300 kg Ledadapter 12 mm st Passar till Uno fr.o.m. serienr samt LikoLight och Vikingserien. Max 300 kg. 12 mm Snabbkoppling TDM st Max 300 kg Snabbkoppling till Lyftbygel Standard 450 st Snabbkoppling Universal st Max 300 kg Adapter 22 för Snabbkoppling st Passar till Liko MasterLift fr.o.m. -89 och Likorall Q-link st Passar till Golvo och Likorall. Max 250 kg Q-link 13 st Passar till Uno, LikoLight, Viking, LikoScale. Max 300 kg. Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 42

43 Lyftselar - Barnsortiment För större storlekar, se "Lyftselar - Vuxensortiment", sid Nallesele Låg / Liko Originalsele, mod polyestertrikå, förstyvade rygg- och benstöd, st med skärp, XS polyestertrikå, förstyvade rygg- och benstöd, st med skärp, S polyester, med skärp, S st polyester, förstyvade benstöd, S st nätpolyester, med skärp, XS st nätpolyester, med skärp, S st plastat nät (bad), med skärp, S st Liko Originalsele Hög Rygg, mod polyester, med skärp, XS st polyester, med skärp, S st polyester, förstyvade benstöd, med skärp, XS st polyester, förstyvade benstöd, med skärp, S st polyester, polstrade benstöd, med skärp, S st nätpolyester, med skärp, XS st nätpolyester, med skärp, S st nätpolyester, förstyvade benstöd, med skärp, XS st nätpolyester, förstyvade benstöd, med skärp, S st plastat nät (bad), med skärp, XS st plastat nät (bad), med skärp, S st Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 43 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

44 Nallesele Hög, mod polyestertrikå, förstyvade huvud- och benstöd, st med skärp, XS polyestertrikå, förstyvade huvud- och benstöd, st med skärp, S Liko Skalsele, mod nätpolyester, XS st nätpolyester, S st Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 44 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

45 Lyftselar - Barnsortiment Nalle Byxsele / Liko Byxsele med skärp, mod polyestertrikå, förstyvade benstöd, med skärp, XS st polyester, förstyvade benstöd, med skärp, XS st Nalle Byxsele med Trygghetsskärp och extra ryggstöd, mod polyestertrikå, förstyvade benstöd, XS st Inkl. 2 st Ögleclips. Nalle Hygiensele Låg /Liko Hygiensele, mod polyestertrikå, förstyvade benstöd, XXS st polyestertrikå, förstyvade benstöd, XS st polyester, förstyvade benstöd, XS st Inkl. 2 st Ögleclips. Nalle Hygiensele Hög / Liko Hygiensele Hög Rygg, mod polyestertrikå, förstyvade benstöd, XXS st polyestertrikå, förstyvade benstöd, XS st polyester, förstyvade benstöd, XXS st polyester, förstyvade benstöd, XS st Inkl. 2 st Ögleclips. Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 45 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

46 Lyftselar - Barnsortiment polyestertrikå, XXS st polyestertrikå, XS st polyester, XS st Inkl. 2 st Ögleclips. Nalleväst / Liko Lyftväst, mod polyestertrikå, XS st Inkl. 2 st Ögleclips. Nalleväst framknäppt, mod. 64 Grenband till Liko Lyftväst, mod Likogröna, XXS, XS, S par Nalle Ståskalsväst / Liko Ståskalsväst, mod polyestertrikå, XXS st polyestertrikå, XS st polyestertrikå, S st polyester, S st Inkl. Grenband (art. nr ) samt 2 st Ögleclips. Nallebyxa, mod polyestertrikå, polstrad, XS st Inkl. 2 st Ögleclips. Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 46 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

47 Lyftselar - Vuxensortiment För mindre storlekar, se "Lyftselar - Barnsortiment", sid Liko Universalsele, mod polyester, förstyvade benstöd, S st polyester, förstyvade benstöd, M-Slim st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st polyester, förstyvade benstöd, XL, max 300 kg st polyester, polstrade benstöd, S st polyester, polstrade benstöd, M st polyester, polstrade benstöd, L st nätpolyester, S st nätpolyester, M st nätpolyester, L st nätpolyester, förstyvade benstöd, S st nätpolyester, förstyvade benstöd, M-Slim st nätpolyester, förstyvade benstöd, M st nätpolyester, förstyvade benstöd, L st nätpolyester, förstyvade benstöd, XL, max 300 kg st plastat nät (bad), S st plastat nät (bad), M st plastat nät (bad), L st plastat nät (bad), XL, max 300 kg st Liko Universalsele med extra lyfthöjd, mod polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st Liko UltraSling, mod polyester, förstyvade benstöd, Short, max 500 kg st polyester, förstyvade benstöd, Regular, max 500 kg st polyester, förstyvade benstöd, Long, max 500 kg st nätpolyester, förstyvade benstöd, Regular, max 500 kg st Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 47 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

48 Lyftselar - Vuxensortiment Liko Originalsele, mod. 10/ polyester, M-Slim (smal vuxen) st polyester, M st polyester, L st polyester, XL, max 300 kg st polyester, förstyvade benstöd, M-Slim (smal vuxen) st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st polyester, förstyvade benstöd, XL, max 300 kg st polyester, polstrade benstöd, M-Slim (smal vuxen) st polyester, polstrade benstöd, M st polyester, polstrade benstöd, L st polyester, polstrade benstöd, XL, max 300 kg st polyester, förstyvade rygg- och benstöd, M-Slim st (smal vuxen) polyester, förstyvade rygg- och benstöd, M st polyester, förstyvade rygg- och benstöd, L st nätpolyester, M-Slim (smal vuxen) st nätpolyester, M st nätpolyester, L st nätpolyester, XL st nätpolyester, förstyvade benstöd, M-Slim st (smal vuxen) nätpolyester, förstyvade benstöd, M st nätpolyester, förstyvade benstöd, L st plastat nät (bad), M-Slim (smal vuxen) st plastat nät (bad), M st plastat nät (bad), L st Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 48 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

49 Lyftselar - Vuxensortiment Liko Originalsele Hög Rygg, mod. 200/ polyester, M-Slim (smal vuxen) st polyester, M st polyester, L st polyester, XL, max 500 kg st polyester, förstyvade benstöd, M-Slim (smal vuxen) st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st polyester, förstyvade benstöd, XL, max 500 kg st polyester, polstrade benstöd, M-Slim (smal vuxen) st polyester, polstrade benstöd, M st polyester, polstrade benstöd, L st polyester, polstrade benstöd, XL, max 500 kg st nätpolyester, M-Slim (smal vuxen) st nätpolyester, M st nätpolyester, L st nätpolyester, XL, max 500 kg st nätpolyester, förstyvade benstöd, M-Slim (smal vuxen) st nätpolyester, förstyvade benstöd, M st nätpolyester, förstyvade benstöd, L st nätpolyester, förstyvade benstöd, XL, max 500 kg st plastat nät (bad), M-Slim (smal vuxen) st plastat nät (bad), M st plastat nät (bad), L st plastat nät (bad), XL, max 500 kg st plastat nät (bad), förstyvade benstöd, XXL, max 500 kg st plastad väv, M st plastad väv, L st Latta, 43 cm st Latta, 62 cm st Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 49 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

50 Lyftselar - Vuxensortiment Liko Skalsele, mod nätpolyester, M (smal vuxen) st nätpolyester, L st Liko Soft Originalsele Hög, mod polyester, förstyvade huvud- och benstöd, M-Slim st (smal vuxen) polyester, förstyvade huvud- och benstöd, M st polyester, förstyvade huvud- och benstöd, L st polyester, förstyvade huvud- och benstöd, XL, st max 500 kg polyester, förstyvade huvud- och benstöd, XXL, st max 500 kg (ersätter art. nr ) Liko Comfortsele Plus, mod nätpolyester, M st nätpolyester, L st nätpolyester, XL, max 300 kg st nätpolyester, polstrad sits, M st Liko Comfortsele Plus med Hygienöppning, mod nätpolyester, M st nätpolyester, L st nätpolyester, XL, max 300 kg st plastat nät, M st Liko Comfortsele Plus Hög, mod nätpolyester, M st nätpolyester, L st nätpolyester, XL, max 300 kg st nätpolyester, polstrad sits, M st Liko Comfortsele Plus Hög med Hygienöppning, mod nätpolyester, M st nätpolyester, L st nätpolyester, XL, max 300 kg st plastat nät (bad), M st Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 50 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

51 Lyftselar - Vuxensortiment Liko Byxsele, mod polyester, förstyvade benstöd, S st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st Liko Byxsele med skärp, mod polyester, förstyvade benstöd, S st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st polyester, förstyvade benstöd, XL, max 300 kg st (ersätter art. nr ) Liko Byxsele med Trygghetsskärp, mod polyester, förstyvade benstöd, S st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st polyester, förstyvade benstöd, XL, max 300 kg st Inkl. 2 st Ögleclips. Liko Byxsele med Trygghetsskärp och extra ryggstöd, mod polyester, förstyvade benstöd, S st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st Inkl. 2 st Ögleclips. Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 51 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

52 Lyftselar - Vuxensortiment Liko Hygiensele, mod polyester, förstyvade benstöd, S st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st polyester, förstyvade benstöd, XL, max 300 kg st polyester, förstyvade benstöd, XXL, max 300 kg st polyester, förstyvade benstöd, XXXL, max 300 kg st Inkl. 2 st Ögleclips polyester, förstyvade benstöd, S st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st polyester, förstyvade benstöd, XL st Inkl. 2 st Ögleclips. Liko Hygiensele Hög Rygg, mod polyester, S st polyester, M st polyester, L st polyester, XL, max 300 kg st polyester, XXL, max 300 kg st plastat nät, S st plastat nät, M st plastat nät, L st Inkl. 2 st Ögleclips. Liko Lyftväst, mod polyester, S st polyester, M st polyester, L st polyester, XL st polyester, XXL st plastat nät, M st plastat nät, L st plastat nät, XL st Inkl. 2 st Ögleclips. Liko Lyftväst med framknäppning, mod. 64 Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 52 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

53 Lyftselar - Vuxensortiment Grenband till Liko Lyftväst, mod Likogröna, XXS, XS, S par Likogröna, M, L par Likogröna, XL par mörkgröna, M, L par mörkgröna, XL par Liko Ståskalsväst, mod polyester, M st polyester, L st Inkl. Grenband (art. nr ). samt 2 st Ögleclips. Liko Amputationssele, mod polyester, förstyvade benstöd, S st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st nätpolyester, förstyvade benstöd, S st nätpolyester, förstyvade benstöd, M st nätpolyester, förstyvade benstöd, L st Liko Amputationssele Hög Rygg, mod polyester, förstyvade benstöd, S st polyester, förstyvade benstöd, M st polyester, förstyvade benstöd, L st polyester, förstyvade benstöd, XL, max 300 kg st nätpolyester, förstyvade benstöd, M st nätpolyester, polstrad, S st nätpolyester, polstrad, M st nätpolyester, polstrad, L st nätpolyester, polstrad, XL, max 500 kg st Inkl. 2 st Ögleclips. Liko Lyftbyxa, mod. 92 Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 53 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

54 Lyftselar - Vuxensortiment Liko Ultra Lyftbyxa, mod nätpolyester, polstrad, XXL, max 500 kg st nätpolyester, polstrad, XXXL, max 500 kg st Inkl. 2 st Ögleclips Solofodral för Ultra Lyftbyxa, XXL/XXXL, 10-pack sats Solofodral för Ultra Lyftbyxa, XXL/XXXL, 2x10-pack kart Nonwovenmaterial. Ej tvättbar M-Slim (smal vuxen), 10-pack sats M, 10-pack sats L, 10-pack sats XL, 4-pack, max 500 kg sats M-Slim (smal vuxen), 2x10-pack kart M, 2x10-pack kart L, 2x10-pack kart XL, 2x4-pack, max 500 kg kart Nonwovenmaterial. Ej tvättbar. Solo Hög Rygg, mod. 25 Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 54 Vissa lyftselar kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

55 Tillbehör lyftselar Lyftband med förstyvning, polyester, 115/133 cm par Max 200 kg/par Huvudstöd, polyester, inkl. 2 st Ögleclips st Max 50 kg Förlängningsögla, grön, 12 cm st Förlängningsögla, grön, 22 cm st Förlängningsögla, grå, 12 cm st Förlängningsögla, grå, 22 cm st Max 150 kg/st. - 2 = 12 cm - 3 = 22 cm Polstrad hylsa för axelband par Polstringshylsor för benstöd Passar till lyftselar med följande artikelnr.: , par , , , , , par , , , , , , , , , , , , , par , , , , , , , , , , , , , , , , , , , par , , , , , , , , , , , , , , , , , , , , , , , , , , , par , , , , , , par , , , , , par , , , , , , , , , , , , , , , , Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 55

56 Användaranvisning VIKTIGT! Denna användaranvisning ersätter inte lyftselens bruksanvisning, vilken kan laddas ner från Svensk Mod. 00, 02 Mod. 10,11 Mod. 20, 21, 26 Säkerhetsföreskrifter Läs bruksanvisning för både patientlyft och lyfttillbehör före användning. Kontrollera att rätt lyftsele är vald beträffande modell, storlek, material och utförande i förhållande till brukarens behov. För säkerhets och hygien hänseende, använd individbundna lyftselar. Planera lyftmomentet noggrant. Lämna aldrig en brukare utan tillsyn i en lyftsituation. Innan brukaren lyfts från underlaget, men när banden är ordentligt sträckta, är det viktigt att kontrollera att banden är korrekt kopplade på lyftbygeln. Maxlast, se lyftselens produktetikett. För bibehållen maxlast krävs lyft/tillbehör avsedda för samma belastning eller mer. Kontrollera lyftselen regelbundet, särskilt efter tvätt. Vik Artikellista Juni 2017 Tillbehör lyftselar Latta, 43 cm st Latta, 62 cm st Ögleclips, röd, 4 st sats Ögleclips, orange, 4 st sats Ögleclips, gul, 4 st sats Ögleclips, blå, 4 st sats Ögleclips, svart, 4 st sats Användaranvisning Likos lyftselar - Basmodeller SVFI svenska/finska st NODK norska/danska st ENES engelska/spanska st DEFR tyska/franska st FRNL franska/holländska st ITPT italienska/portugisiska st JPEN japanska/engelska st Likos lyftselar - Basmodeller Övrigt Materialkatalog, tyger, 5-pack sats 56

57 Planlyftar Liko Planlyft Bläckfisken Planlyft Bläckfisken st Planlyft Bläckfisken med Balanstillsats st Lyftduk Bläckfisken, polyester, M, 160x50 cm st Lyftduk Bläckfisken, polyester, L, 170x90 cm st Lyftduk Bläckfisken, plastat nät, M, 160x50 cm st Lyftduk Bläckfisken, plastat nät, L, 170x90 cm st Solo Octo Lyftduk, M, 160x50 cm, 10-pack sats Solo Octo Lyftduk, L, 170x90 cm, 10-pack sats Solo Octo Lyftduk, M, 160x50 cm, 4x10-pack kart Solo Octo Lyftduk, L, 170x90 cm, 4x10-pack kart Nonwovenmaterial. Ej tvättbar Lyftband Bläckfisken, polyester st Lyftband Bläckfisken, plastat nät st Lyftband Bläckfisken, polyester, förstyvat st Exkl. plastinlägg Lyftkryss Bläckfisken, polyester, förstyvat st Exkl. plastinlägg Plastinlägg 200 st Passar till art. nr och Liko Planlyft Planlyft 1900 st Bredd: 77 cm. Max 250 kg Lyftduk delad, bomull/polyester sats Längd: 108/35 cm. Max 250 kg/sats Lyftduk 1900, bomull/polyester st Max 250 kg Solo Lyftduk 1900, 10-pack sats Max 250 kg. Nonwovenmaterial. Ej tvättbar. Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 57 Vissa lyfttillbehör kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.

58 Planlyftar Liko Planlyft Mod 600 IVA Produktspecifikation för komplett produkt: Planlyft Mod 600 IVA (art. nr eller B) Låsskena 600 (art. nr ) Lyftband Mod 600 IVA (art. nr ) Spatel Mod 600 IVA (art. nr ) Planlyft Mod 600 IVA, Standard: 70 cm st B Planlyft Mod 600 IVA, Bred: 80 cm st Passar till Lyftduk och Låsskenor 800 eller Max 250 kg Lyftband Mod 600 IVA, 8 st sats Max 250 kg/sats Spatel Mod 600 IVA st Lyftduk 800, standard:80 cm, plastad väv st Lyftduk 1800, bred:90 cm, plastad väv st Lyftduk 1800, standard:80 cm, plastad väv st Exkl. låsskenor. Max 250 kg Solo Lyftduk 1800, bred: 90 cm, 10-pack sats Solo Lyftduk 1800, bred: 90 cm, 2x10-pack kart Exkl. låsskenor. Max 200 kg Nonwovenmaterial. Ej tvättbar Låsskenor 600 IVA par Max 250 kg Låsskena 800 par Låsskena 1800 par Max 250 kg Stabiliseringsbygel Golvo för Planlyft Mod 600 IVA sats Inkl. 4 upphängningsband. Samtliga lyfttillbehör och lyftselar är godkända för 200 kg maxlast om inte annat anges. 58 Vissa lyfttillbehör kan specialtillverkas i andra material och/eller utföranden. Kontakta Hill-Rom för mer information och prisuppgift.
