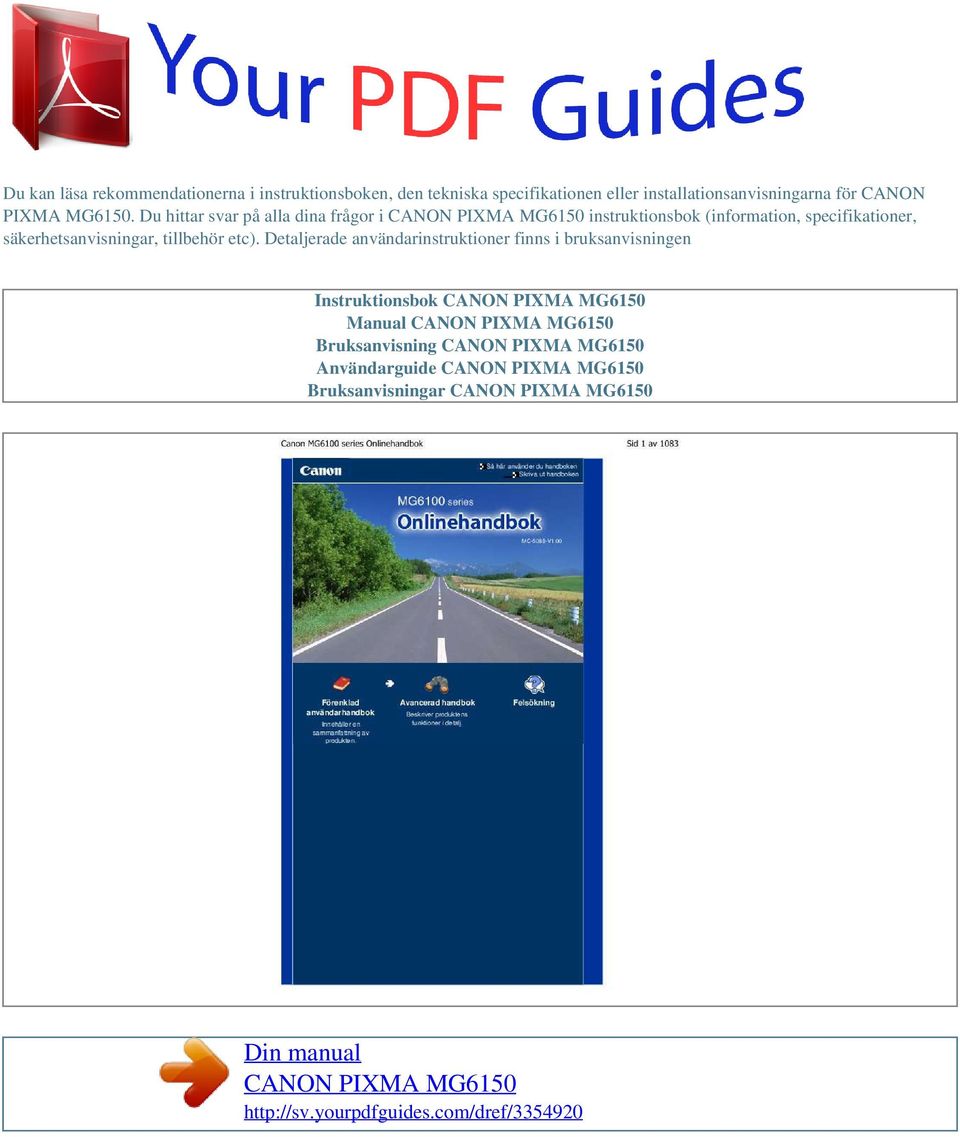

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för CANON PIXMA MG6150. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

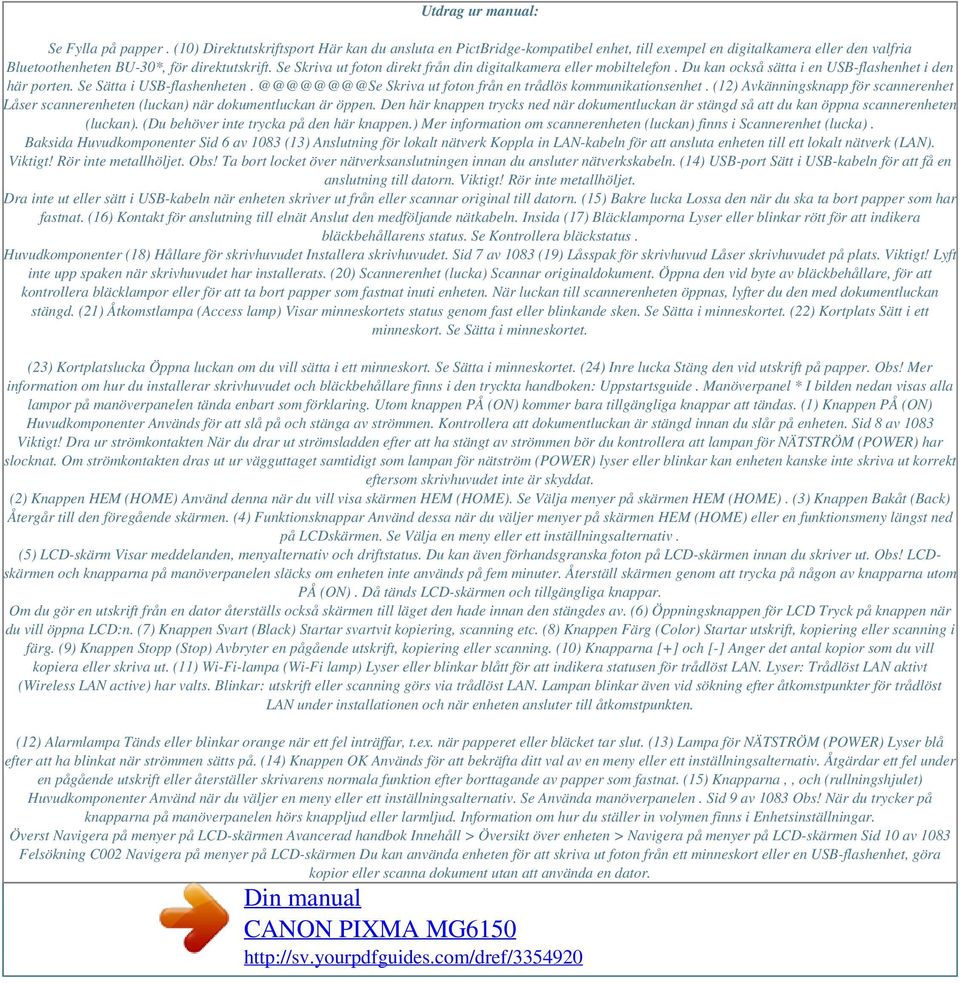

2 Utdrag ur manual: Se Fylla på papper. (10) Direktutskriftsport Här kan du ansluta en PictBridge-kompatibel enhet, till exempel en digitalkamera eller den valfria Bluetoothenheten BU-30*, för direktutskrift. Se Skriva ut foton direkt från din digitalkamera eller mobiltelefon. Du kan också sätta i en USB-flashenhet i den här porten. Se Sätta i Skriva ut foton från en trådlös kommunikationsenhet. (12) Avkänningsknapp för scannerenhet Låser scannerenheten (luckan) när dokumentluckan är öppen. Den här knappen trycks ned när dokumentluckan är stängd så att du kan öppna scannerenheten (luckan). (Du behöver inte trycka på den här knappen.) Mer information om scannerenheten (luckan) finns i Scannerenhet (lucka). Baksida Huvudkomponenter Sid 6 av 1083 (13) Anslutning för lokalt nätverk Koppla in LAN-kabeln för att ansluta enheten till ett lokalt nätverk (LAN). Viktigt! Rör inte metallhöljet. Obs! Ta bort locket över nätverksanslutningen innan du ansluter nätverkskabeln. (14) USB-port Sätt i USB-kabeln för att få en anslutning till datorn. Viktigt! Rör inte metallhöljet. Dra inte ut eller sätt i USB-kabeln när enheten skriver ut från eller scannar original till datorn. (15) Bakre lucka Lossa den när du ska ta bort papper som har fastnat. (16) Kontakt för anslutning till elnät Anslut den medföljande nätkabeln. Insida (17) Bläcklamporna Lyser eller blinkar rött för att indikera bläckbehållarens status. Se Kontrollera bläckstatus. Huvudkomponenter (18) Hållare för skrivhuvudet Installera skrivhuvudet. Sid 7 av 1083 (19) Låsspak för skrivhuvud Låser skrivhuvudet på plats. Viktigt! Lyft inte upp spaken när skrivhuvudet har installerats. (20) Scannerenhet (lucka) Scannar originaldokument. Öppna den vid byte av bläckbehållare, för att kontrollera bläcklampor eller för att ta bort papper som fastnat inuti enheten. När luckan till scannerenheten öppnas, lyfter du den med dokumentluckan stängd. (21) Åtkomstlampa (Access lamp) Visar minneskortets status genom fast eller blinkande sken. Se Sätta i minneskortet. (22) Kortplats Sätt i ett minneskort. Se Sätta i minneskortet. (23) Kortplatslucka Öppna luckan om du vill sätta i ett minneskort. Se Sätta i minneskortet. (24) Inre lucka Stäng den vid utskrift på papper. Obs! Mer information om hur du installerar skrivhuvudet och bläckbehållare finns i den tryckta handboken: Uppstartsguide. Manöverpanel * I bilden nedan visas alla lampor på manöverpanelen tända enbart som förklaring. Utom knappen PÅ (ON) kommer bara tillgängliga knappar att tändas. (1) Knappen PÅ (ON) Huvudkomponenter Används för att slå på och stänga av strömmen. Kontrollera att dokumentluckan är stängd innan du slår på enheten. Sid 8 av 1083 Viktigt! Dra ur strömkontakten När du drar ut strömsladden efter att ha stängt av strömmen bör du kontrollera att lampan för NÄTSTRÖM (POWER) har slocknat. Om strömkontakten dras ut ur vägguttaget samtidigt som lampan för nätström (POWER) lyser eller blinkar kan enheten kanske inte skriva ut korrekt eftersom skrivhuvudet inte är skyddat. (2) Knappen HEM (HOME) Använd denna när du vill visa skärmen HEM (HOME). Se Välja menyer på skärmen HEM (HOME). (3) Knappen Bakåt (Back) Återgår till den föregående skärmen. (4) Funktionsknappar Använd dessa när du väljer menyer på skärmen HEM (HOME) eller en funktionsmeny längst ned på LCDskärmen. Se Välja en meny eller ett inställningsalternativ. (5) LCD-skärm Visar meddelanden, menyalternativ och driftstatus. Du kan även förhandsgranska foton på LCD-skärmen innan du skriver ut. Obs! LCDskärmen och knapparna på manöverpanelen släcks om enheten inte används på fem minuter. Återställ skärmen genom att trycka på någon av knapparna utom PÅ (ON). Då tänds LCD-skärmen och tillgängliga knappar. Om du gör en utskrift från en dator återställs också skärmen till läget den hade innan den stängdes av. (6) Öppningsknappen för LCD Tryck på knappen när du vill öppna LCD:n. (7) Knappen Svart (Black) Startar svartvit kopiering, scanning etc. (8) Knappen Färg (Color) Startar utskrift, kopiering eller scanning i färg. (9) Knappen Stopp (Stop) Avbryter en pågående utskrift, kopiering eller scanning. (10) Knapparna [+] och [-] Anger det antal kopior som du vill kopiera eller skriva ut. (11) Wi-Fi-lampa (Wi-Fi lamp) Lyser eller blinkar blått för att indikera statusen för trådlöst LAN. Lyser: Trådlöst LAN aktivt (Wireless LAN active) har valts. Blinkar: utskrift eller scanning görs via trådlöst LAN. Lampan blinkar även vid sökning efter åtkomstpunkter för trådlöst LAN under installationen och när enheten ansluter till åtkomstpunkten. (12) Alarmlampa Tänds eller blinkar orange när ett fel inträffar, t.ex. när papperet eller bläcket tar slut. (13) Lampa för NÄTSTRÖM (POWER) Lyser blå efter att ha blinkat när strömmen sätts på. (14) Knappen OK Används för att bekräfta ditt val av en meny eller ett inställningsalternativ. Åtgärdar ett fel under en pågående utskrift eller återställer skrivarens normala funktion efter borttagande av papper som fastnat. (15) Knapparna,, och (rullningshjulet) Huvudkomponenter Använd när du väljer en meny eller ett inställningsalternativ. Se Använda manöverpanelen. Sid 9 av 1083 Obs! När du trycker på knapparna på manöverpanelen hörs knappljud eller larmljud. Information om hur du ställer in volymen finns i Enhetsinställningar. Överst Navigera på menyer på LCD-skärmen Avancerad handbok Innehåll > Översikt över enheten > Navigera på menyer på LCD-skärmen Sid 10 av 1083 Felsökning C002 Navigera på menyer på LCD-skärmen Du kan använda enheten för att skriva ut foton från ett minneskort eller en USB-flashenhet, göra kopior eller scanna dokument utan att använda en dator.

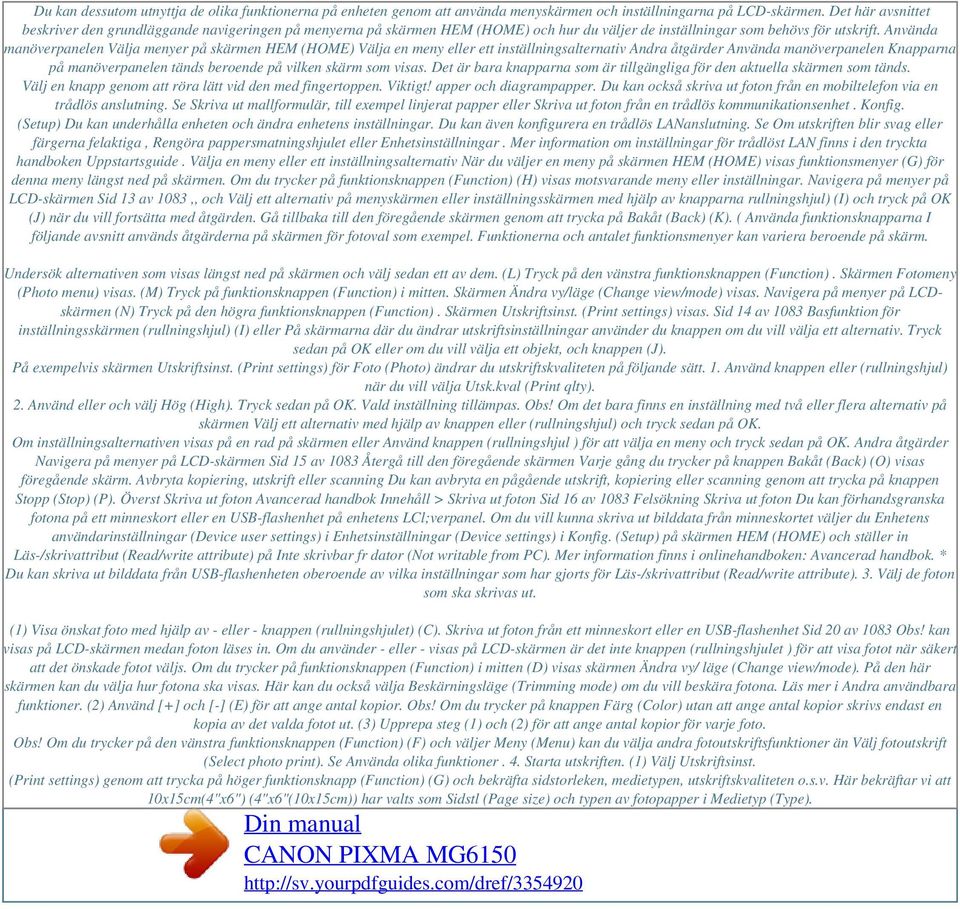

3 Du kan dessutom utnyttja de olika funktionerna på enheten genom att använda menyskärmen och inställningarna på LCD-skärmen. Det här avsnittet beskriver den grundläggande navigeringen på menyerna på skärmen HEM (HOME) och hur du väljer de inställningar som behövs för utskrift. Använda manöverpanelen Välja menyer på skärmen HEM (HOME) Välja en meny eller ett inställningsalternativ Andra åtgärder Använda manöverpanelen Knapparna på manöverpanelen tänds beroende på vilken skärm som visas. Det är bara knapparna som är tillgängliga för den aktuella skärmen som tänds. Välj en knapp genom att röra lätt vid den med fingertoppen. Viktigt! apper och diagrampapper. Du kan också skriva ut foton från en mobiltelefon via en trådlös anslutning. Se Skriva ut mallformulär, till exempel linjerat papper eller Skriva ut foton från en trådlös kommunikationsenhet. Konfig. (Setup) Du kan underhålla enheten och ändra enhetens inställningar. Du kan även konfigurera en trådlös LANanslutning. Se Om utskriften blir svag eller färgerna felaktiga, Rengöra pappersmatningshjulet eller Enhetsinställningar. Mer information om inställningar för trådlöst LAN finns i den tryckta handboken Uppstartsguide. Välja en meny eller ett inställningsalternativ När du väljer en meny på skärmen HEM (HOME) visas funktionsmenyer (G) för denna meny längst ned på skärmen. Om du trycker på funktionsknappen (Function) (H) visas motsvarande meny eller inställningar. Navigera på menyer på LCD-skärmen Sid 13 av 1083,, och Välj ett alternativ på menyskärmen eller inställningsskärmen med hjälp av knapparna rullningshjul) (I) och tryck på OK (J) när du vill fortsätta med åtgärden. Gå tillbaka till den föregående skärmen genom att trycka på Bakåt (Back) (K). ( Använda funktionsknapparna I följande avsnitt används åtgärderna på skärmen för fotoval som exempel. Funktionerna och antalet funktionsmenyer kan variera beroende på skärm. Undersök alternativen som visas längst ned på skärmen och välj sedan ett av dem. (L) Tryck på den vänstra funktionsknappen (Function). Skärmen Fotomeny (Photo menu) visas. (M) Tryck på funktionsknappen (Function) i mitten. Skärmen Ändra vy/läge (Change view/mode) visas. Navigera på menyer på LCDskärmen (N) Tryck på den högra funktionsknappen (Function). Skärmen Utskriftsinst. (Print settings) visas. Sid 14 av 1083 Basfunktion för inställningsskärmen (rullningshjul) (I) eller På skärmarna där du ändrar utskriftsinställningar använder du knappen om du vill välja ett alternativ. Tryck sedan på OK eller om du vill välja ett objekt, och knappen (J). På exempelvis skärmen Utskriftsinst. (Print settings) för Foto (Photo) ändrar du utskriftskvaliteten på följande sätt. 1. Använd knappen eller (rullningshjul) när du vill välja Utsk.kval (Print qlty). 2. Använd eller och välj Hög (High). Tryck sedan på OK. Vald inställning tillämpas. Obs! Om det bara finns en inställning med två eller flera alternativ på skärmen Välj ett alternativ med hjälp av knappen eller (rullningshjul) och tryck sedan på OK. Om inställningsalternativen visas på en rad på skärmen eller Använd knappen (rullningshjul ) för att välja en meny och tryck sedan på OK. Andra åtgärder Navigera på menyer på LCD-skärmen Sid 15 av 1083 Återgå till den föregående skärmen Varje gång du trycker på knappen Bakåt (Back) (O) visas föregående skärm. Avbryta kopiering, utskrift eller scanning Du kan avbryta en pågående utskrift, kopiering eller scanning genom att trycka på knappen Stopp (Stop) (P). Överst Skriva ut foton Avancerad handbok Innehåll > Skriva ut foton Sid 16 av 1083 Felsökning Skriva ut foton Du kan förhandsgranska fotona på ett minneskort eller en USB-flashenhet på enhetens LCl;verpanel. Om du vill kunna skriva ut bilddata från minneskortet väljer du Enhetens användarinställningar (Device user settings) i Enhetsinställningar (Device settings) i Konfig. (Setup) på skärmen HEM (HOME) och ställer in Läs-/skrivattribut (Read/write attribute) på Inte skrivbar fr dator (Not writable from PC). Mer information finns i onlinehandboken: Avancerad handbok. * Du kan skriva ut bilddata från USB-flashenheten oberoende av vilka inställningar som har gjorts för Läs-/skrivattribut (Read/write attribute). 3. Välj de foton som ska skrivas ut. (1) Visa önskat foto med hjälp av - eller - knappen (rullningshjulet) (C). Skriva ut foton från ett minneskort eller en USB-flashenhet Sid 20 av 1083 Obs! kan visas på LCD-skärmen medan foton läses in. Om du använder - eller - visas på LCD-skärmen är det inte knappen (rullningshjulet ) för att visa fotot när säkert att det önskade fotot väljs. Om du trycker på funktionsknappen (Function) i mitten (D) visas skärmen Ändra vy/ läge (Change view/mode). På den här skärmen kan du välja hur fotona ska visas. Här kan du också välja Beskärningsläge (Trimming mode) om du vill beskära fotona. Läs mer i Andra användbara funktioner. (2) Använd [+] och [-] (E) för att ange antal kopior. Obs! Om du trycker på knappen Färg (Color) utan att ange antal kopior skrivs endast en kopia av det valda fotot ut. (3) Upprepa steg (1) och (2) för att ange antal kopior för varje foto. Obs! Om du trycker på den vänstra funktionsknappen (Function) (F) och väljer Meny (Menu) kan du välja andra fotoutskriftsfunktioner än Välj fotoutskrift (Select photo print). Se Använda olika funktioner. 4. Starta utskriften. (1) Välj Utskriftsinst. (Print settings) genom att trycka på höger funktionsknapp (Function) (G) och bekräfta sidstorleken, medietypen, utskriftskvaliteten o.s.v. Här bekräftar vi att 10x15cm(4"x6") (4"x6"(10x15cm)) har valts som Sidstl (Page size) och typen av fotopapper i Medietyp (Type).

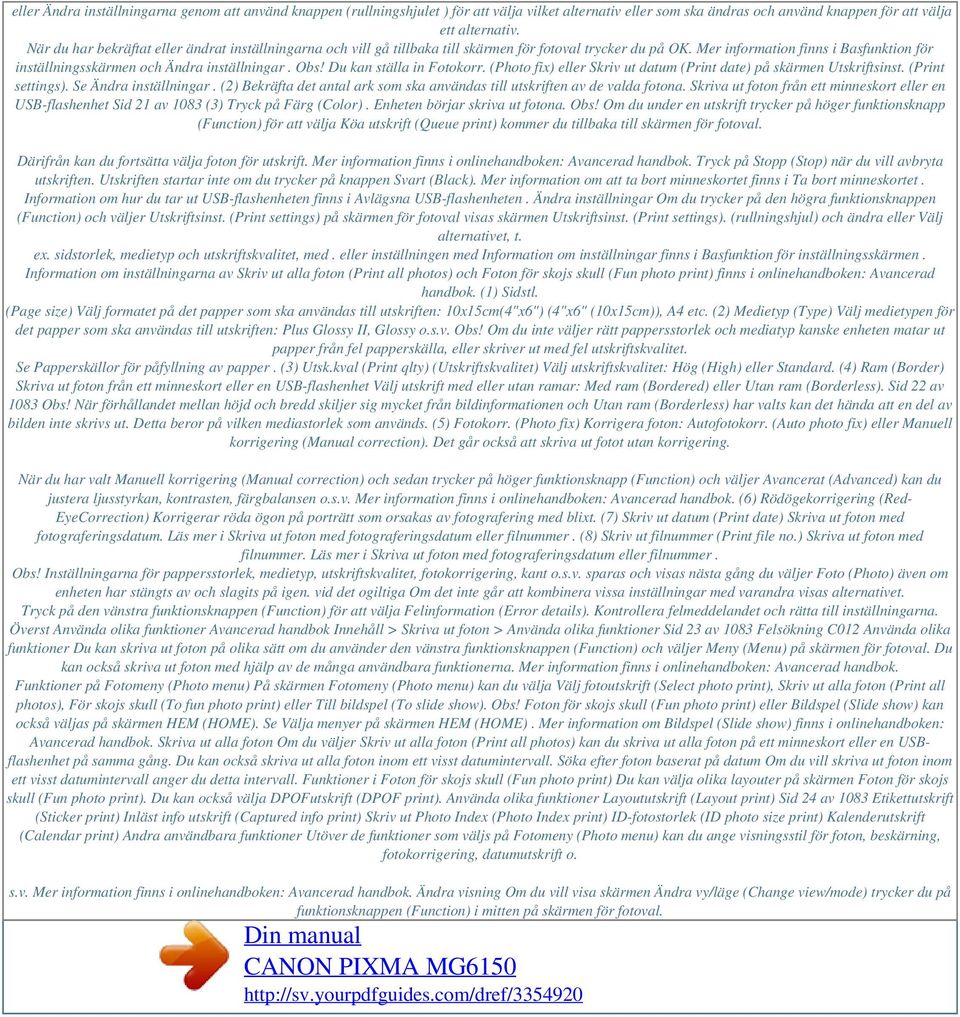

4 eller Ändra inställningarna genom att använd knappen (rullningshjulet ) för att välja vilket alternativ eller som ska ändras och använd knappen för att välja ett alternativ. När du har bekräftat eller ändrat inställningarna och vill gå tillbaka till skärmen för fotoval trycker du på OK. Mer information finns i Basfunktion för inställningsskärmen och Ändra inställningar. Obs! Du kan ställa in Fotokorr. (Photo fix) eller Skriv ut datum (Print date) på skärmen Utskriftsinst. (Print settings). Se Ändra inställningar. (2) Bekräfta det antal ark som ska användas till utskriften av de valda fotona. Skriva ut foton från ett minneskort eller en USB-flashenhet Sid 21 av 1083 (3) Tryck på Färg (Color). Enheten börjar skriva ut fotona. Obs! Om du under en utskrift trycker på höger funktionsknapp (Function) för att välja Köa utskrift (Queue print) kommer du tillbaka till skärmen för fotoval. Därifrån kan du fortsätta välja foton för utskrift. Mer information finns i onlinehandboken: Avancerad handbok. Tryck på Stopp (Stop) när du vill avbryta utskriften. Utskriften startar inte om du trycker på knappen Svart (Black). Mer information om att ta bort minneskortet finns i Ta bort minneskortet. Information om hur du tar ut USB-flashenheten finns i Avlägsna USB-flashenheten. Ändra inställningar Om du trycker på den högra funktionsknappen (Function) och väljer Utskriftsinst. (Print settings) på skärmen för fotoval visas skärmen Utskriftsinst. (Print settings). (rullningshjul) och ändra eller Välj alternativet, t. ex. sidstorlek, medietyp och utskriftskvalitet, med. eller inställningen med Information om inställningar finns i Basfunktion för inställningsskärmen. Information om inställningarna av Skriv ut alla foton (Print all photos) och Foton för skojs skull (Fun photo print) finns i onlinehandboken: Avancerad handbok. (1) Sidstl. (Page size) Välj formatet på det papper som ska användas till utskriften: 10x15cm(4"x6") (4"x6" (10x15cm)), A4 etc. (2) Medietyp (Type) Välj medietypen för det papper som ska användas till utskriften: Plus Glossy II, Glossy o.s.v. Obs! Om du inte väljer rätt pappersstorlek och mediatyp kanske enheten matar ut papper från fel papperskälla, eller skriver ut med fel utskriftskvalitet. Se Papperskällor för påfyllning av papper. (3) Utsk.kval (Print qlty) (Utskriftskvalitet) Välj utskriftskvalitet: Hög (High) eller Standard. (4) Ram (Border) Skriva ut foton från ett minneskort eller en USB-flashenhet Välj utskrift med eller utan ramar: Med ram (Bordered) eller Utan ram (Borderless). Sid 22 av 1083 Obs! När förhållandet mellan höjd och bredd skiljer sig mycket från bildinformationen och Utan ram (Borderless) har valts kan det hända att en del av bilden inte skrivs ut. Detta beror på vilken mediastorlek som används. (5) Fotokorr. (Photo fix) Korrigera foton: Autofotokorr. (Auto photo fix) eller Manuell korrigering (Manual correction). Det går också att skriva ut fotot utan korrigering. När du har valt Manuell korrigering (Manual correction) och sedan trycker på höger funktionsknapp (Function) och väljer Avancerat (Advanced) kan du justera ljusstyrkan, kontrasten, färgbalansen o.s.v. Mer information finns i onlinehandboken: Avancerad handbok. (6) Rödögekorrigering (Red- EyeCorrection) Korrigerar röda ögon på porträtt som orsakas av fotografering med blixt. (7) Skriv ut datum (Print date) Skriva ut foton med fotograferingsdatum. Läs mer i Skriva ut foton med fotograferingsdatum eller filnummer. (8) Skriv ut filnummer (Print file no.) Skriva ut foton med filnummer. Läs mer i Skriva ut foton med fotograferingsdatum eller filnummer. Obs! Inställningarna för pappersstorlek, medietyp, utskriftskvalitet, fotokorrigering, kant o.s.v. sparas och visas nästa gång du väljer Foto (Photo) även om enheten har stängts av och slagits på igen. vid det ogiltiga Om det inte går att kombinera vissa inställningar med varandra visas alternativet. Tryck på den vänstra funktionsknappen (Function) för att välja Felinformation (Error details). Kontrollera felmeddelandet och rätta till inställningarna. Överst Använda olika funktioner Avancerad handbok Innehåll > Skriva ut foton > Använda olika funktioner Sid 23 av 1083 Felsökning C012 Använda olika funktioner Du kan skriva ut foton på olika sätt om du använder den vänstra funktionsknappen (Function) och väljer Meny (Menu) på skärmen för fotoval. Du kan också skriva ut foton med hjälp av de många användbara funktionerna. Mer information finns i onlinehandboken: Avancerad handbok. Funktioner på Fotomeny (Photo menu) På skärmen Fotomeny (Photo menu) kan du välja Välj fotoutskrift (Select photo print), Skriv ut alla foton (Print all photos), För skojs skull (To fun photo print) eller Till bildspel (To slide show). Obs! Foton för skojs skull (Fun photo print) eller Bildspel (Slide show) kan också väljas på skärmen HEM (HOME). Se Välja menyer på skärmen HEM (HOME). Mer information om Bildspel (Slide show) finns i onlinehandboken: Avancerad handbok. Skriva ut alla foton Om du väljer Skriv ut alla foton (Print all photos) kan du skriva ut alla foton på ett minneskort eller en USBflashenhet på samma gång. Du kan också skriva ut alla foton inom ett visst datumintervall. Söka efter foton baserat på datum Om du vill skriva ut foton inom ett visst datumintervall anger du detta intervall. Funktioner i Foton för skojs skull (Fun photo print) Du kan välja olika layouter på skärmen Foton för skojs skull (Fun photo print). Du kan också välja DPOFutskrift (DPOF print). Använda olika funktioner Layoututskrift (Layout print) Sid 24 av 1083 Etikettutskrift (Sticker print) Inläst info utskrift (Captured info print) Skriv ut Photo Index (Photo Index print) ID-fotostorlek (ID photo size print) Kalenderutskrift (Calendar print) Andra användbara funktioner Utöver de funktioner som väljs på Fotomeny (Photo menu) kan du ange visningsstil för foton, beskärning, fotokorrigering, datumutskrift o. s.v. Mer information finns i onlinehandboken: Avancerad handbok. Ändra visning Om du vill visa skärmen Ändra vy/läge (Change view/mode) trycker du på funktionsknappen (Function) i mitten på skärmen för fotoval.

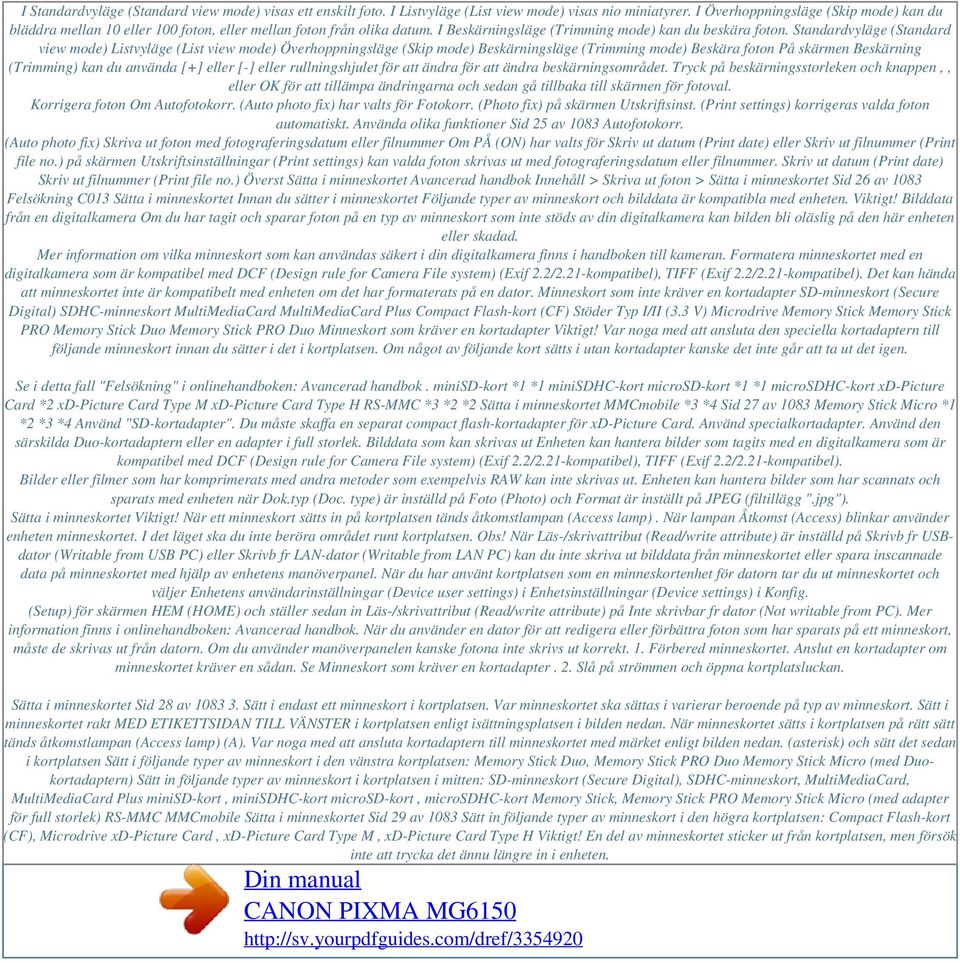

5 I Standardvyläge (Standard view mode) visas ett enskilt foto. I Listvyläge (List view mode) visas nio miniatyrer. I Överhoppningsläge (Skip mode) kan du bläddra mellan 10 eller 100 foton, eller mellan foton från olika datum. I Beskärningsläge (Trimming mode) kan du beskära foton. Standardvyläge (Standard view mode) Listvyläge (List view mode) Överhoppningsläge (Skip mode) Beskärningsläge (Trimming mode) Beskära foton På skärmen Beskärning (Trimming) kan du använda [+] eller [-] eller rullningshjulet för att ändra för att ändra beskärningsområdet. Tryck på beskärningsstorleken och knappen,, eller OK för att tillämpa ändringarna och sedan gå tillbaka till skärmen för fotoval. Korrigera foton Om Autofotokorr. (Auto photo fix) har valts för Fotokorr. (Photo fix) på skärmen Utskriftsinst. (Print settings) korrigeras valda foton automatiskt. Använda olika funktioner Sid 25 av 1083 Autofotokorr. (Auto photo fix) Skriva ut foton med fotograferingsdatum eller filnummer Om PÅ (ON) har valts för Skriv ut datum (Print date) eller Skriv ut filnummer (Print file no.) på skärmen Utskriftsinställningar (Print settings) kan valda foton skrivas ut med fotograferingsdatum eller filnummer. Skriv ut datum (Print date) Skriv ut filnummer (Print file no.) Överst Sätta i minneskortet Avancerad handbok Innehåll > Skriva ut foton > Sätta i minneskortet Sid 26 av 1083 Felsökning C013 Sätta i minneskortet Innan du sätter i minneskortet Följande typer av minneskort och bilddata är kompatibla med enheten. Viktigt! Bilddata från en digitalkamera Om du har tagit och sparar foton på en typ av minneskort som inte stöds av din digitalkamera kan bilden bli oläslig på den här enheten eller skadad. Mer information om vilka minneskort som kan användas säkert i din digitalkamera finns i handboken till kameran. Formatera minneskortet med en digitalkamera som är kompatibel med DCF (Design rule for Camera File system) (Exif 2.2/2.21-kompatibel), TIFF (Exif 2.2/2.21-kompatibel). Det kan hända att minneskortet inte är kompatibelt med enheten om det har formaterats på en dator. Minneskort som inte kräver en kortadapter SD-minneskort (Secure Digital) SDHC-minneskort MultiMediaCard MultiMediaCard Plus Compact Flash-kort (CF) Stöder Typ I/II (3.3 V) Microdrive Memory Stick Memory Stick PRO Memory Stick Duo Memory Stick PRO Duo Minneskort som kräver en kortadapter Viktigt! Var noga med att ansluta den speciella kortadaptern till följande minneskort innan du sätter i det i kortplatsen. Om något av följande kort sätts i utan kortadapter kanske det inte går att ta ut det igen. Se i detta fall "Felsökning" i onlinehandboken: Avancerad handbok. minisd-kort *1 *1 minisdhc-kort microsd-kort *1 *1 microsdhc-kort xd-picture Card *2 xd-picture Card Type M xd-picture Card Type H RS-MMC *3 *2 *2 Sätta i minneskortet MMCmobile *3 *4 Sid 27 av 1083 Memory Stick Micro *1 *2 *3 *4 Använd "SD-kortadapter". Du måste skaffa en separat compact flash-kortadapter för xd-picture Card. Använd specialkortadapter. Använd den särskilda Duo-kortadaptern eller en adapter i full storlek. Bilddata som kan skrivas ut Enheten kan hantera bilder som tagits med en digitalkamera som är kompatibel med DCF (Design rule for Camera File system) (Exif 2.2/2.21-kompatibel), TIFF (Exif 2.2/2.21-kompatibel). Bilder eller filmer som har komprimerats med andra metoder som exempelvis RAW kan inte skrivas ut. Enheten kan hantera bilder som har scannats och sparats med enheten när Dok.typ (Doc. type) är inställd på Foto (Photo) och Format är inställt på JPEG (filtillägg ".jpg"). Sätta i minneskortet Viktigt! När ett minneskort sätts in på kortplatsen tänds åtkomstlampan (Access lamp). När lampan Åtkomst (Access) blinkar använder enheten minneskortet. I det läget ska du inte beröra området runt kortplatsen. Obs! När Läs-/skrivattribut (Read/write attribute) är inställd på Skrivb fr USBdator (Writable from USB PC) eller Skrivb fr LAN-dator (Writable from LAN PC) kan du inte skriva ut bilddata från minneskortet eller spara inscannade data på minneskortet med hjälp av enhetens manöverpanel. När du har använt kortplatsen som en minneskortenhet för datorn tar du ut minneskortet och väljer Enhetens användarinställningar (Device user settings) i Enhetsinställningar (Device settings) i Konfig. (Setup) för skärmen HEM (HOME) och ställer sedan in Läs-/skrivattribut (Read/write attribute) på Inte skrivbar fr dator (Not writable from PC). Mer information finns i onlinehandboken: Avancerad handbok. När du använder en dator för att redigera eller förbättra foton som har sparats på ett minneskort, måste de skrivas ut från datorn. Om du använder manöverpanelen kanske fotona inte skrivs ut korrekt. 1. Förbered minneskortet. Anslut en kortadapter om minneskortet kräver en sådan. Se Minneskort som kräver en kortadapter. 2. Slå på strömmen och öppna kortplatsluckan. Sätta i minneskortet Sid 28 av Sätt i endast ett minneskort i kortplatsen. Var minneskortet ska sättas i varierar beroende på typ av minneskort. Sätt i minneskortet rakt MED ETIKETTSIDAN TILL VÄNSTER i kortplatsen enligt isättningsplatsen i bilden nedan. När minneskortet sätts i kortplatsen på rätt sätt tänds åtkomstlampan (Access lamp) (A). Var noga med att ansluta kortadaptern till minneskortet med märket enligt bilden nedan. (asterisk) och sätt det sedan i kortplatsen Sätt i följande typer av minneskort i den vänstra kortplatsen: Memory Stick Duo, Memory Stick PRO Duo Memory Stick Micro (med Duokortadaptern) Sätt in följande typer av minneskort i kortplatsen i mitten: SD-minneskort (Secure Digital), SDHC-minneskort, MultiMediaCard, MultiMediaCard Plus minisd-kort, minisdhc-kort microsd-kort, microsdhc-kort Memory Stick, Memory Stick PRO Memory Stick Micro (med adapter för full storlek) RS-MMC MMCmobile Sätta i minneskortet Sid 29 av 1083 Sätt in följande typer av minneskort i den högra kortplatsen: Compact Flash-kort (CF), Microdrive xd-picture Card, xd-picture Card Type M, xd-picture Card Type H Viktigt! En del av minneskortet sticker ut från kortplatsen, men försök inte att trycka det ännu längre in i enheten.

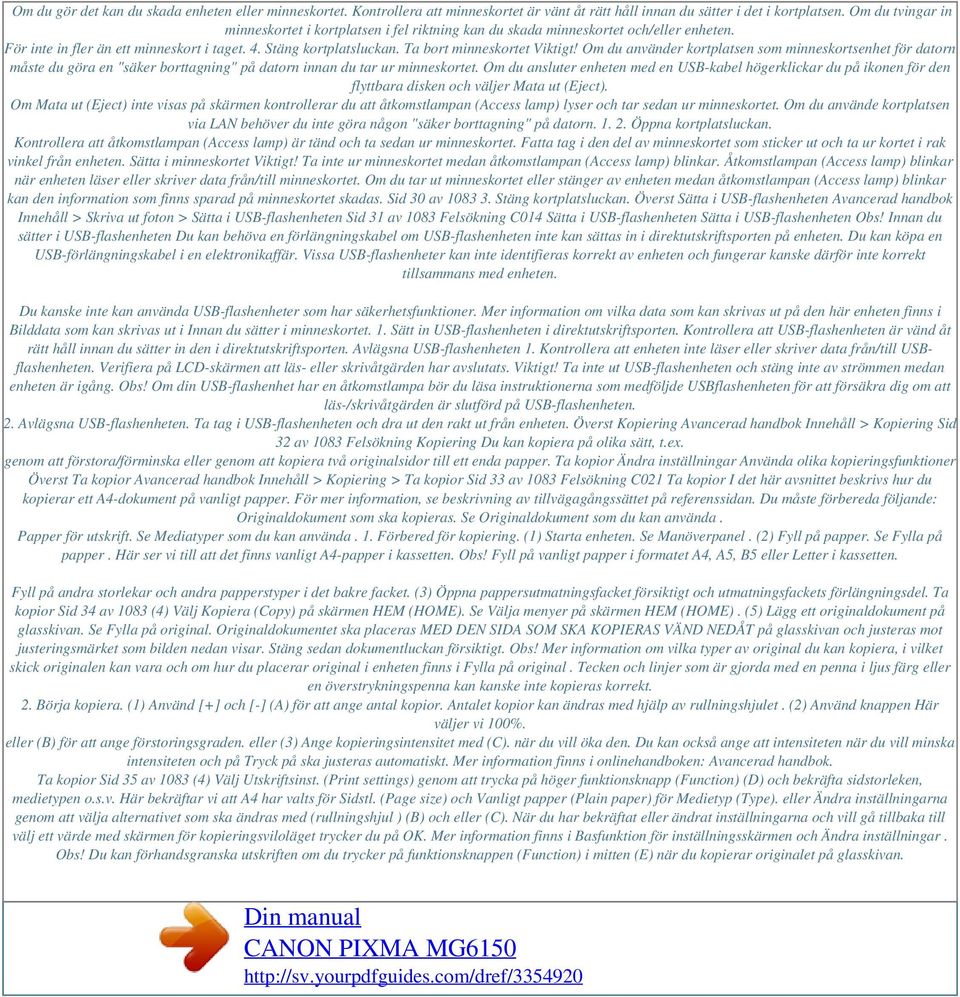

6 Om du gör det kan du skada enheten eller minneskortet. Kontrollera att minneskortet är vänt åt rätt håll innan du sätter i det i kortplatsen. Om du tvingar in minneskortet i kortplatsen i fel riktning kan du skada minneskortet och/eller enheten. För inte in fler än ett minneskort i taget. 4. Stäng kortplatsluckan. Ta bort minneskortet Viktigt! Om du använder kortplatsen som minneskortsenhet för datorn måste du göra en "säker borttagning" på datorn innan du tar ur minneskortet. Om du ansluter enheten med en USB-kabel högerklickar du på ikonen för den flyttbara disken och väljer Mata ut (Eject). Om Mata ut (Eject) inte visas på skärmen kontrollerar du att åtkomstlampan (Access lamp) lyser och tar sedan ur minneskortet. Om du använde kortplatsen via LAN behöver du inte göra någon "säker borttagning" på datorn Öppna kortplatsluckan. Kontrollera att åtkomstlampan (Access lamp) är tänd och ta sedan ur minneskortet. Fatta tag i den del av minneskortet som sticker ut och ta ur kortet i rak vinkel från enheten. Sätta i minneskortet Viktigt! Ta inte ur minneskortet medan åtkomstlampan (Access lamp) blinkar. Åtkomstlampan (Access lamp) blinkar när enheten läser eller skriver data från/till minneskortet. Om du tar ut minneskortet eller stänger av enheten medan åtkomstlampan (Access lamp) blinkar kan den information som finns sparad på minneskortet skadas. Sid 30 av Stäng kortplatsluckan. Överst Sätta i USB-flashenheten Avancerad handbok Innehåll > Skriva ut foton > Sätta i USB-flashenheten Sid 31 av 1083 Felsökning C014 Sätta i USB-flashenheten Sätta i USB-flashenheten Obs! Innan du sätter i USB-flashenheten Du kan behöva en förlängningskabel om USB-flashenheten inte kan sättas in i direktutskriftsporten på enheten. Du kan köpa en USB-förlängningskabel i en elektronikaffär. Vissa USB-flashenheter kan inte identifieras korrekt av enheten och fungerar kanske därför inte korrekt tillsammans med enheten. Du kanske inte kan använda USB-flashenheter som har säkerhetsfunktioner. Mer information om vilka data som kan skrivas ut på den här enheten finns i Bilddata som kan skrivas ut i Innan du sätter i minneskortet. 1. Sätt in USB-flashenheten i direktutskriftsporten. Kontrollera att USB-flashenheten är vänd åt rätt håll innan du sätter in den i direktutskriftsporten. Avlägsna USB-flashenheten 1. Kontrollera att enheten inte läser eller skriver data från/till USBflashenheten. Verifiera på LCD-skärmen att läs- eller skrivåtgärden har avslutats. Viktigt! Ta inte ut USB-flashenheten och stäng inte av strömmen medan enheten är igång. Obs! Om din USB-flashenhet har en åtkomstlampa bör du läsa instruktionerna som medföljde USBflashenheten för att försäkra dig om att läs-/skrivåtgärden är slutförd på USB-flashenheten. 2. Avlägsna USB-flashenheten. Ta tag i USB-flashenheten och dra ut den rakt ut från enheten. Överst Kopiering Avancerad handbok Innehåll > Kopiering Sid 32 av 1083 Felsökning Kopiering Du kan kopiera på olika sätt, t.ex. genom att förstora/förminska eller genom att kopiera två originalsidor till ett enda papper. Ta kopior Ändra inställningar Använda olika kopieringsfunktioner Överst Ta kopior Avancerad handbok Innehåll > Kopiering > Ta kopior Sid 33 av 1083 Felsökning C021 Ta kopior I det här avsnittet beskrivs hur du kopierar ett A4-dokument på vanligt papper. För mer information, se beskrivning av tillvägagångssättet på referenssidan. Du måste förbereda följande: Originaldokument som ska kopieras. Se Originaldokument som du kan använda. Papper för utskrift. Se Mediatyper som du kan använda. 1. Förbered för kopiering. (1) Starta enheten. Se Manöverpanel. (2) Fyll på papper. Se Fylla på papper. Här ser vi till att det finns vanligt A4-papper i kassetten. Obs! Fyll på vanligt papper i formatet A4, A5, B5 eller Letter i kassetten. Fyll på andra storlekar och andra papperstyper i det bakre facket. (3) Öppna pappersutmatningsfacket försiktigt och utmatningsfackets förlängningsdel. Ta kopior Sid 34 av 1083 (4) Välj Kopiera (Copy) på skärmen HEM (HOME). Se Välja menyer på skärmen HEM (HOME). (5) Lägg ett originaldokument på glasskivan. Se Fylla på original. Originaldokumentet ska placeras MED DEN SIDA SOM SKA KOPIERAS VÄND NEDÅT på glasskivan och justeras mot justeringsmärket som bilden nedan visar. Stäng sedan dokumentluckan försiktigt. Obs! Mer information om vilka typer av original du kan kopiera, i vilket skick originalen kan vara och om hur du placerar original i enheten finns i Fylla på original. Tecken och linjer som är gjorda med en penna i ljus färg eller en överstrykningspenna kan kanske inte kopieras korrekt. 2. Börja kopiera. (1) Använd [+] och [-] (A) för att ange antal kopior. Antalet kopior kan ändras med hjälp av rullningshjulet. (2) Använd knappen Här väljer vi 100%. eller (B) för att ange förstoringsgraden. eller (3) Ange kopieringsintensitet med (C). när du vill öka den. Du kan också ange att intensiteten när du vill minska intensiteten och på Tryck på ska justeras automatiskt. Mer information finns i onlinehandboken: Avancerad handbok. Ta kopior Sid 35 av 1083 (4) Välj Utskriftsinst. (Print settings) genom att trycka på höger funktionsknapp (Function) (D) och bekräfta sidstorleken, medietypen o.s.v. Här bekräftar vi att A4 har valts för Sidstl. (Page size) och Vanligt papper (Plain paper) för Medietyp (Type). eller Ändra inställningarna genom att välja alternativet som ska ändras med (rullningshjul ) (B) och eller (C). När du har bekräftat eller ändrat inställningarna och vill gå tillbaka till välj ett värde med skärmen för kopieringsviloläget trycker du på OK. Mer information finns i Basfunktion för inställningsskärmen och Ändra inställningar. Obs! Du kan förhandsgranska utskriften om du trycker på funktionsknappen (Function) i mitten (E) när du kopierar originalet på glasskivan.

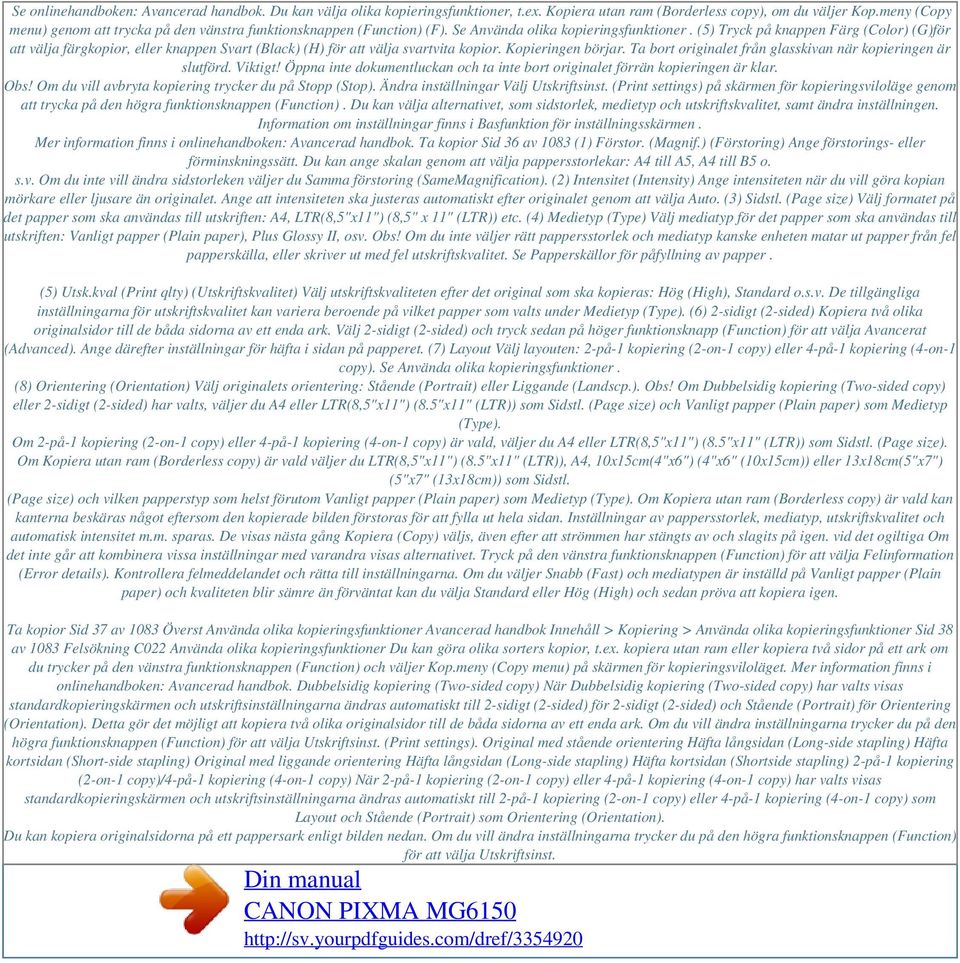

7 Se onlinehandboken: Avancerad handbok. Du kan välja olika kopieringsfunktioner, t.ex. Kopiera utan ram (Borderless copy), om du väljer Kop.meny (Copy menu) genom att trycka på den vänstra funktionsknappen (Function) (F). Se Använda olika kopieringsfunktioner. (5) Tryck på knappen Färg (Color) (G)för att välja färgkopior, eller knappen Svart (Black) (H) för att välja svartvita kopior. Kopieringen börjar. Ta bort originalet från glasskivan när kopieringen är slutförd. Viktigt! Öppna inte dokumentluckan och ta inte bort originalet förrän kopieringen är klar. Obs! Om du vill avbryta kopiering trycker du på Stopp (Stop). Ändra inställningar Välj Utskriftsinst. (Print settings) på skärmen för kopieringsviloläge genom att trycka på den högra funktionsknappen (Function). Du kan välja alternativet, som sidstorlek, medietyp och utskriftskvalitet, samt ändra inställningen. Information om inställningar finns i Basfunktion för inställningsskärmen. Mer information finns i onlinehandboken: Avancerad handbok. Ta kopior Sid 36 av 1083 (1) Förstor. (Magnif.) (Förstoring) Ange förstorings- eller förminskningssätt. Du kan ange skalan genom att välja pappersstorlekar: A4 till A5, A4 till B5 o. s.v. Om du inte vill ändra sidstorleken väljer du Samma förstoring (SameMagnification). (2) Intensitet (Intensity) Ange intensiteten när du vill göra kopian mörkare eller ljusare än originalet. Ange att intensiteten ska justeras automatiskt efter originalet genom att välja Auto. (3) Sidstl. (Page size) Välj formatet på det papper som ska användas till utskriften: A4, LTR(8,5"x11") (8,5" x 11" (LTR)) etc. (4) Medietyp (Type) Välj mediatyp för det papper som ska användas till utskriften: Vanligt papper (Plain paper), Plus Glossy II, osv. Obs! Om du inte väljer rätt pappersstorlek och mediatyp kanske enheten matar ut papper från fel papperskälla, eller skriver ut med fel utskriftskvalitet. Se Papperskällor för påfyllning av papper. (5) Utsk.kval (Print qlty) (Utskriftskvalitet) Välj utskriftskvaliteten efter det original som ska kopieras: Hög (High), Standard o.s.v. De tillgängliga inställningarna för utskriftskvalitet kan variera beroende på vilket papper som valts under Medietyp (Type). (6) 2-sidigt (2-sided) Kopiera två olika originalsidor till de båda sidorna av ett enda ark. Välj 2-sidigt (2-sided) och tryck sedan på höger funktionsknapp (Function) för att välja Avancerat (Advanced). Ange därefter inställningar för häfta i sidan på papperet. (7) Layout Välj layouten: 2-på-1 kopiering (2-on-1 copy) eller 4-på-1 kopiering (4-on-1 copy). Se Använda olika kopieringsfunktioner. (8) Orientering (Orientation) Välj originalets orientering: Stående (Portrait) eller Liggande (Landscp.). Obs! Om Dubbelsidig kopiering (Two-sided copy) eller 2-sidigt (2-sided) har valts, väljer du A4 eller LTR(8,5"x11") (8.5"x11" (LTR)) som Sidstl. (Page size) och Vanligt papper (Plain paper) som Medietyp (Type). Om 2-på-1 kopiering (2-on-1 copy) eller 4-på-1 kopiering (4-on-1 copy) är vald, väljer du A4 eller LTR(8,5"x11") (8.5"x11" (LTR)) som Sidstl. (Page size). Om Kopiera utan ram (Borderless copy) är vald väljer du LTR(8,5"x11") (8.5"x11" (LTR)), A4, 10x15cm(4"x6") (4"x6" (10x15cm)) eller 13x18cm(5"x7") (5"x7" (13x18cm)) som Sidstl. (Page size) och vilken papperstyp som helst förutom Vanligt papper (Plain paper) som Medietyp (Type). Om Kopiera utan ram (Borderless copy) är vald kan kanterna beskäras något eftersom den kopierade bilden förstoras för att fylla ut hela sidan. Inställningar av pappersstorlek, mediatyp, utskriftskvalitet och automatisk intensitet m.m. sparas. De visas nästa gång Kopiera (Copy) väljs, även efter att strömmen har stängts av och slagits på igen. vid det ogiltiga Om det inte går att kombinera vissa inställningar med varandra visas alternativet. Tryck på den vänstra funktionsknappen (Function) för att välja Felinformation (Error details). Kontrollera felmeddelandet och rätta till inställningarna. Om du väljer Snabb (Fast) och mediatypen är inställd på Vanligt papper (Plain paper) och kvaliteten blir sämre än förväntat kan du välja Standard eller Hög (High) och sedan pröva att kopiera igen. Ta kopior Sid 37 av 1083 Överst Använda olika kopieringsfunktioner Avancerad handbok Innehåll > Kopiering > Använda olika kopieringsfunktioner Sid 38 av 1083 Felsökning C022 Använda olika kopieringsfunktioner Du kan göra olika sorters kopior, t.ex. kopiera utan ram eller kopiera två sidor på ett ark om du trycker på den vänstra funktionsknappen (Function) och väljer Kop.meny (Copy menu) på skärmen för kopieringsviloläget. Mer information finns i onlinehandboken: Avancerad handbok. Dubbelsidig kopiering (Two-sided copy) När Dubbelsidig kopiering (Two-sided copy) har valts visas standardkopieringskärmen och utskriftsinställningarna ändras automatiskt till 2-sidigt (2-sided) för 2-sidigt (2-sided) och Stående (Portrait) för Orientering (Orientation). Detta gör det möjligt att kopiera två olika originalsidor till de båda sidorna av ett enda ark. Om du vill ändra inställningarna trycker du på den högra funktionsknappen (Function) för att välja Utskriftsinst. (Print settings). Original med stående orientering Häfta långsidan (Long-side stapling) Häfta kortsidan (Short-side stapling) Original med liggande orientering Häfta långsidan (Long-side stapling) Häfta kortsidan (Shortside stapling) 2-på-1 kopiering (2-on-1 copy)/4-på-1 kopiering (4-on-1 copy) När 2-på-1 kopiering (2-on-1 copy) eller 4-på-1 kopiering (4-on-1 copy) har valts visas standardkopieringskärmen och utskriftsinställningarna ändras automatiskt till 2-på-1 kopiering (2-on-1 copy) eller 4-på-1 kopiering (4-on-1 copy) som Layout och Stående (Portrait) som Orientering (Orientation). Du kan kopiera originalsidorna på ett pappersark enligt bilden nedan. Om du vill ändra inställningarna trycker du på den högra funktionsknappen (Function) för att välja Utskriftsinst.

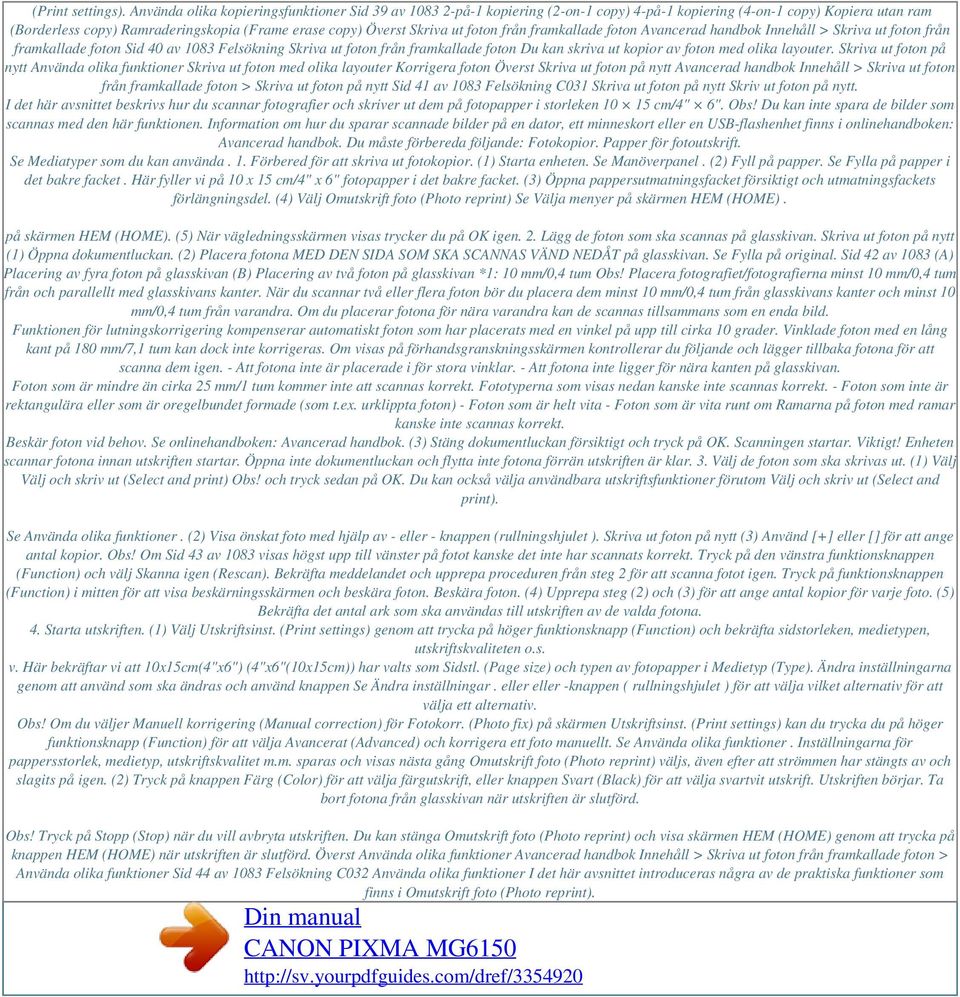

8 (Print settings). Använda olika kopieringsfunktioner Sid 39 av på-1 kopiering (2-on-1 copy) 4-på-1 kopiering (4-on-1 copy) Kopiera utan ram (Borderless copy) Ramraderingskopia (Frame erase copy) Överst Skriva ut foton från framkallade foton Avancerad handbok Innehåll > Skriva ut foton från framkallade foton Sid 40 av 1083 Felsökning Skriva ut foton från framkallade foton Du kan skriva ut kopior av foton med olika layouter. Skriva ut foton på nytt Använda olika funktioner Skriva ut foton med olika layouter Korrigera foton Överst Skriva ut foton på nytt Avancerad handbok Innehåll > Skriva ut foton från framkallade foton > Skriva ut foton på nytt Sid 41 av 1083 Felsökning C031 Skriva ut foton på nytt Skriv ut foton på nytt. I det här avsnittet beskrivs hur du scannar fotografier och skriver ut dem på fotopapper i storleken cm/4" 6". Obs! Du kan inte spara de bilder som scannas med den här funktionen. Information om hur du sparar scannade bilder på en dator, ett minneskort eller en USB-flashenhet finns i onlinehandboken: Avancerad handbok. Du måste förbereda följande: Fotokopior. Papper för fotoutskrift. Se Mediatyper som du kan använda. 1. Förbered för att skriva ut fotokopior. (1) Starta enheten. Se Manöverpanel. (2) Fyll på papper. Se Fylla på papper i det bakre facket. Här fyller vi på 10 x 15 cm/4" x 6" fotopapper i det bakre facket. (3) Öppna pappersutmatningsfacket försiktigt och utmatningsfackets förlängningsdel. (4) Välj Omutskrift foto (Photo reprint) Se Välja menyer på skärmen HEM (HOME). på skärmen HEM (HOME). (5) När vägledningsskärmen visas trycker du på OK igen. 2. Lägg de foton som ska scannas på glasskivan. Skriva ut foton på nytt (1) Öppna dokumentluckan. (2) Placera fotona MED DEN SIDA SOM SKA SCANNAS VÄND NEDÅT på glasskivan. Se Fylla på original. Sid 42 av 1083 (A) Placering av fyra foton på glasskivan (B) Placering av två foton på glasskivan *1: 10 mm/0,4 tum Obs! Placera fotografiet/fotografierna minst 10 mm/0,4 tum från och parallellt med glasskivans kanter. När du scannar två eller flera foton bör du placera dem minst 10 mm/0,4 tum från glasskivans kanter och minst 10 mm/0,4 tum från varandra. Om du placerar fotona för nära varandra kan de scannas tillsammans som en enda bild. Funktionen för lutningskorrigering kompenserar automatiskt foton som har placerats med en vinkel på upp till cirka 10 grader. Vinklade foton med en lång kant på 180 mm/7,1 tum kan dock inte korrigeras. Om visas på förhandsgranskningsskärmen kontrollerar du följande och lägger tillbaka fotona för att scanna dem igen. - Att fotona inte är placerade i för stora vinklar. - Att fotona inte ligger för nära kanten på glasskivan. Foton som är mindre än cirka 25 mm/1 tum kommer inte att scannas korrekt. Fototyperna som visas nedan kanske inte scannas korrekt. - Foton som inte är rektangulära eller som är oregelbundet formade (som t.ex. urklippta foton) - Foton som är helt vita - Foton som är vita runt om Ramarna på foton med ramar kanske inte scannas korrekt. Beskär foton vid behov. Se onlinehandboken: Avancerad handbok. (3) Stäng dokumentluckan försiktigt och tryck på OK. Scanningen startar. Viktigt! Enheten scannar fotona innan utskriften startar. Öppna inte dokumentluckan och flytta inte fotona förrän utskriften är klar. 3. Välj de foton som ska skrivas ut. (1) Välj Välj och skriv ut (Select and print) Obs! och tryck sedan på OK. Du kan också välja användbara utskriftsfunktioner förutom Välj och skriv ut (Select and print). Se Använda olika funktioner. (2) Visa önskat foto med hjälp av - eller - knappen (rullningshjulet ). Skriva ut foton på nytt (3) Använd [+] eller [] för att ange antal kopior. Obs! Om Sid 43 av 1083 visas högst upp till vänster på fotot kanske det inte har scannats korrekt. Tryck på den vänstra funktionsknappen (Function) och välj Skanna igen (Rescan). Bekräfta meddelandet och upprepa proceduren från steg 2 för att scanna fotot igen. Tryck på funktionsknappen (Function) i mitten för att visa beskärningsskärmen och beskära foton. Beskära foton. (4) Upprepa steg (2) och (3) för att ange antal kopior för varje foto. (5) Bekräfta det antal ark som ska användas till utskriften av de valda fotona. 4. Starta utskriften. (1) Välj Utskriftsinst. (Print settings) genom att trycka på höger funktionsknapp (Function) och bekräfta sidstorleken, medietypen, utskriftskvaliteten o.s. v. Här bekräftar vi att 10x15cm(4"x6") (4"x6"(10x15cm)) har valts som Sidstl. (Page size) och typen av fotopapper i Medietyp (Type). Ändra inställningarna genom att använd som ska ändras och använd knappen Se Ändra inställningar. eller eller -knappen ( rullningshjulet ) för att välja vilket alternativ för att välja ett alternativ. Obs! Om du väljer Manuell korrigering (Manual correction) för Fotokorr. (Photo fix) på skärmen Utskriftsinst. (Print settings) kan du trycka du på höger funktionsknapp (Function) för att välja Avancerat (Advanced) och korrigera ett foto manuellt. Se Använda olika funktioner. Inställningarna för pappersstorlek, medietyp, utskriftskvalitet m.m. sparas och visas nästa gång Omutskrift foto (Photo reprint) väljs, även efter att strömmen har stängts av och slagits på igen. (2) Tryck på knappen Färg (Color) för att välja färgutskrift, eller knappen Svart (Black) för att välja svartvit utskrift. Utskriften börjar. Ta bort fotona från glasskivan när utskriften är slutförd. Obs! Tryck på Stopp (Stop) när du vill avbryta utskriften. Du kan stänga Omutskrift foto (Photo reprint) och visa skärmen HEM (HOME) genom att trycka på knappen HEM (HOME) när utskriften är slutförd. Överst Använda olika funktioner Avancerad handbok Innehåll > Skriva ut foton från framkallade foton > Använda olika funktioner Sid 44 av 1083 Felsökning C032 Använda olika funktioner I det här avsnittet introduceras några av de praktiska funktioner som finns i Omutskrift foto (Photo reprint).

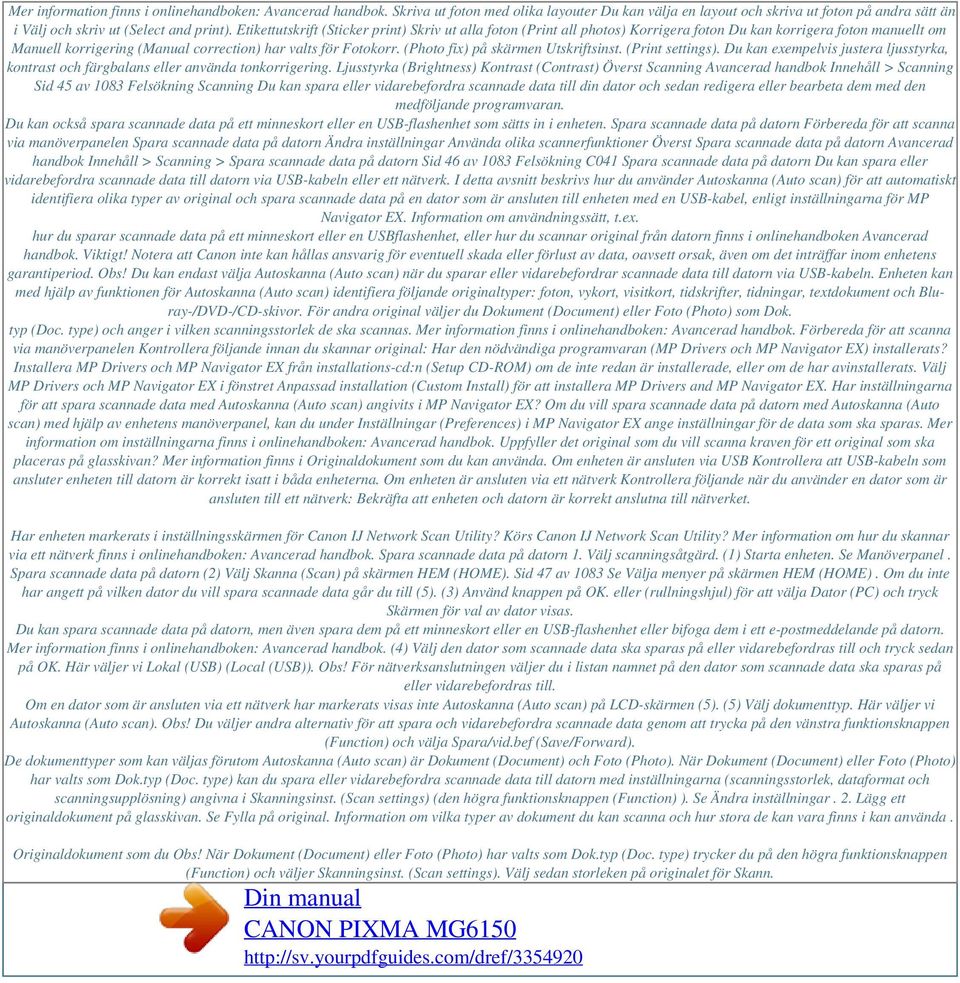

9 Mer information finns i onlinehandboken: Avancerad handbok. Skriva ut foton med olika layouter Du kan välja en layout och skriva ut foton på andra sätt än i Välj och skriv ut (Select and print). Etikettutskrift (Sticker print) Skriv ut alla foton (Print all photos) Korrigera foton Du kan korrigera foton manuellt om Manuell korrigering (Manual correction) har valts för Fotokorr. (Photo fix) på skärmen Utskriftsinst. (Print settings). Du kan exempelvis justera ljusstyrka, kontrast och färgbalans eller använda tonkorrigering. Ljusstyrka (Brightness) Kontrast (Contrast) Överst Scanning Avancerad handbok Innehåll > Scanning Sid 45 av 1083 Felsökning Scanning Du kan spara eller vidarebefordra scannade data till din dator och sedan redigera eller bearbeta dem med den medföljande programvaran. Du kan också spara scannade data på ett minneskort eller en USB-flashenhet som sätts in i enheten. Spara scannade data på datorn Förbereda för att scanna via manöverpanelen Spara scannade data på datorn Ändra inställningar Använda olika scannerfunktioner Överst Spara scannade data på datorn Avancerad handbok Innehåll > Scanning > Spara scannade data på datorn Sid 46 av 1083 Felsökning C041 Spara scannade data på datorn Du kan spara eller vidarebefordra scannade data till datorn via USB-kabeln eller ett nätverk. I detta avsnitt beskrivs hur du använder Autoskanna (Auto scan) för att automatiskt identifiera olika typer av original och spara scannade data på en dator som är ansluten till enheten med en USB-kabel, enligt inställningarna för MP Navigator EX. Information om användningssätt, t.ex. hur du sparar scannade data på ett minneskort eller en USBflashenhet, eller hur du scannar original från datorn finns i onlinehandboken Avancerad handbok. Viktigt! Notera att Canon inte kan hållas ansvarig för eventuell skada eller förlust av data, oavsett orsak, även om det inträffar inom enhetens garantiperiod. Obs! Du kan endast välja Autoskanna (Auto scan) när du sparar eller vidarebefordrar scannade data till datorn via USB-kabeln. Enheten kan med hjälp av funktionen för Autoskanna (Auto scan) identifiera följande originaltyper: foton, vykort, visitkort, tidskrifter, tidningar, textdokument och Bluray-/DVD-/CD-skivor. För andra original väljer du Dokument (Document) eller Foto (Photo) som Dok. typ (Doc. type) och anger i vilken scanningsstorlek de ska scannas. Mer information finns i onlinehandboken: Avancerad handbok. Förbereda för att scanna via manöverpanelen Kontrollera följande innan du skannar original: Har den nödvändiga programvaran (MP Drivers och MP Navigator EX) installerats? Installera MP Drivers och MP Navigator EX från installations-cd:n (Setup CD-ROM) om de inte redan är installerade, eller om de har avinstallerats. Välj MP Drivers och MP Navigator EX i fönstret Anpassad installation (Custom Install) för att installera MP Drivers and MP Navigator EX. Har inställningarna för att spara scannade data med Autoskanna (Auto scan) angivits i MP Navigator EX? Om du vill spara scannade data på datorn med Autoskanna (Auto scan) med hjälp av enhetens manöverpanel, kan du under Inställningar (Preferences) i MP Navigator EX ange inställningar för de data som ska sparas. Mer information om inställningarna finns i onlinehandboken: Avancerad handbok. Uppfyller det original som du vill scanna kraven för ett original som ska placeras på glasskivan? Mer information finns i Originaldokument som du kan använda. Om enheten är ansluten via USB Kontrollera att USB-kabeln som ansluter enheten till datorn är korrekt isatt i båda enheterna. Om enheten är ansluten via ett nätverk Kontrollera följande när du använder en dator som är ansluten till ett nätverk: Bekräfta att enheten och datorn är korrekt anslutna till nätverket. Har enheten markerats i inställningsskärmen för Canon IJ Network Scan Utility? Körs Canon IJ Network Scan Utility? Mer information om hur du skannar via ett nätverk finns i onlinehandboken: Avancerad handbok. Spara scannade data på datorn 1. Välj scanningsåtgärd. (1) Starta enheten. Se Manöverpanel. Spara scannade data på datorn (2) Välj Skanna (Scan) på skärmen HEM (HOME). Sid 47 av 1083 Se Välja menyer på skärmen HEM (HOME). Om du inte har angett på vilken dator du vill spara scannade data går du till (5). (3) Använd knappen på OK. eller (rullningshjul) för att välja Dator (PC) och tryck Skärmen för val av dator visas. Du kan spara scannade data på datorn, men även spara dem på ett minneskort eller en USB-flashenhet eller bifoga dem i ett e-postmeddelande på datorn. Mer information finns i onlinehandboken: Avancerad handbok. (4) Välj den dator som scannade data ska sparas på eller vidarebefordras till och tryck sedan på OK. Här väljer vi Lokal (USB) (Local (USB)). Obs! För nätverksanslutningen väljer du i listan namnet på den dator som scannade data ska sparas på eller vidarebefordras till. Om en dator som är ansluten via ett nätverk har markerats visas inte Autoskanna (Auto scan) på LCD-skärmen (5). (5) Välj dokumenttyp. Här väljer vi Autoskanna (Auto scan). Obs! Du väljer andra alternativ för att spara och vidarebefordra scannade data genom att trycka på den vänstra funktionsknappen (Function) och välja Spara/vid.bef (Save/Forward). De dokumenttyper som kan väljas förutom Autoskanna (Auto scan) är Dokument (Document) och Foto (Photo). När Dokument (Document) eller Foto (Photo) har valts som Dok.typ (Doc. type) kan du spara eller vidarebefordra scannade data till datorn med inställningarna (scanningsstorlek, dataformat och scanningsupplösning) angivna i Skanningsinst. (Scan settings) (den högra funktionsknappen (Function) ). Se Ändra inställningar. 2. Lägg ett originaldokument på glasskivan. Se Fylla på original. Information om vilka typer av dokument du kan scanna och hur stora de kan vara finns i kan använda. Originaldokument som du Obs! När Dokument (Document) eller Foto (Photo) har valts som Dok.typ (Doc. type) trycker du på den högra funktionsknappen (Function) och väljer Skanningsinst. (Scan settings). Välj sedan storleken på originalet för Skann.

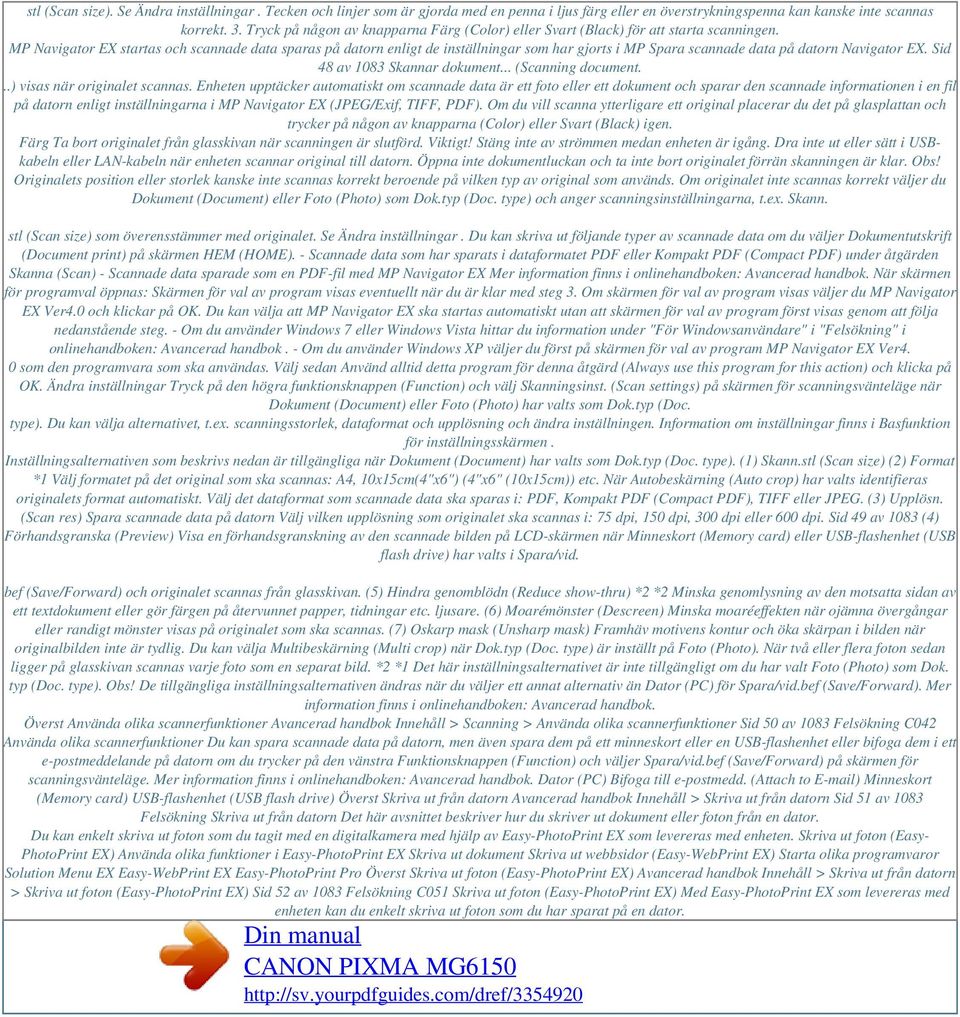

10 Powered by TCPDF ( stl (Scan size). Se Ändra inställningar. Tecken och linjer som är gjorda med en penna i ljus färg eller en överstrykningspenna kan kanske inte scannas korrekt. 3. Tryck på någon av knapparna Färg (Color) eller Svart (Black) för att starta scanningen. MP Navigator EX startas och scannade data sparas på datorn enligt de inställningar som har gjorts i MP Spara scannade data på datorn Navigator EX. Sid 48 av 1083 Skannar dokument... (Scanning document...) visas när originalet scannas. Enheten upptäcker automatiskt om scannade data är ett foto eller ett dokument och sparar den scannade informationen i en fil på datorn enligt inställningarna i MP Navigator EX (JPEG/Exif, TIFF, PDF). Om du vill scanna ytterligare ett original placerar du det på glasplattan och trycker på någon av knapparna (Color) eller Svart (Black) igen. Färg Ta bort originalet från glasskivan när scanningen är slutförd. Viktigt! Stäng inte av strömmen medan enheten är igång. Dra inte ut eller sätt i USBkabeln eller LAN-kabeln när enheten scannar original till datorn. Öppna inte dokumentluckan och ta inte bort originalet förrän skanningen är klar. Obs! Originalets position eller storlek kanske inte scannas korrekt beroende på vilken typ av original som används. Om originalet inte scannas korrekt väljer du Dokument (Document) eller Foto (Photo) som Dok.typ (Doc. type) och anger scanningsinställningarna, t.ex. Skann. stl (Scan size) som överensstämmer med originalet. Se Ändra inställningar. Du kan skriva ut följande typer av scannade data om du väljer Dokumentutskrift (Document print) på skärmen HEM (HOME). - Scannade data som har sparats i dataformatet PDF eller Kompakt PDF (Compact PDF) under åtgärden Skanna (Scan) - Scannade data sparade som en PDF-fil med MP Navigator EX Mer information finns i onlinehandboken: Avancerad handbok. När skärmen för programval öppnas: Skärmen för val av program visas eventuellt när du är klar med steg 3. Om skärmen för val av program visas väljer du MP Navigator EX Ver4.0 och klickar på OK. Du kan välja att MP Navigator EX ska startas automatiskt utan att skärmen för val av program först visas genom att följa nedanstående steg. - Om du använder Windows 7 eller Windows Vista hittar du information under "För Windowsanvändare" i "Felsökning" i onlinehandboken: Avancerad handbok. - Om du använder Windows XP väljer du först på skärmen för val av program MP Navigator EX Ver4. 0 som den programvara som ska användas. Välj sedan Använd alltid detta program för denna åtgärd (Always use this program for this action) och klicka på OK. Ändra inställningar Tryck på den högra funktionsknappen (Function) och välj Skanningsinst. (Scan settings) på skärmen för scanningsvänteläge när Dokument (Document) eller Foto (Photo) har valts som Dok.typ (Doc. type). Du kan välja alternativet, t.ex. scanningsstorlek, dataformat och upplösning och ändra inställningen. Information om inställningar finns i Basfunktion för inställningsskärmen. Inställningsalternativen som beskrivs nedan är tillgängliga när Dokument (Document) har valts som Dok.typ (Doc. type). (1) Skann.stl (Scan size) (2) Format *1 Välj formatet på det original som ska scannas: A4, 10x15cm(4"x6") (4"x6" (10x15cm)) etc. När Autobeskärning (Auto crop) har valts identifieras originalets format automatiskt. Välj det dataformat som scannade data ska sparas i: PDF, Kompakt PDF (Compact PDF), TIFF eller JPEG. (3) Upplösn. (Scan res) Spara scannade data på datorn Välj vilken upplösning som originalet ska scannas i: 75 dpi, 150 dpi, 300 dpi eller 600 dpi. Sid 49 av 1083 (4) Förhandsgranska (Preview) Visa en förhandsgranskning av den scannade bilden på LCD-skärmen när Minneskort (Memory card) eller USB-flashenhet (USB flash drive) har valts i Spara/vid. bef (Save/Forward) och originalet scannas från glasskivan. (5) Hindra genomblödn (Reduce show-thru) *2 *2 Minska genomlysning av den motsatta sidan av ett textdokument eller gör färgen på återvunnet papper, tidningar etc. ljusare. (6) Moarémönster (Descreen) Minska moaréeffekten när ojämna övergångar eller randigt mönster visas på originalet som ska scannas. (7) Oskarp mask (Unsharp mask) Framhäv motivens kontur och öka skärpan i bilden när originalbilden inte är tydlig. Du kan välja Multibeskärning (Multi crop) när Dok.typ (Doc. type) är inställt på Foto (Photo). När två eller flera foton sedan ligger på glasskivan scannas varje foto som en separat bild. *2 *1 Det här inställningsalternativet är inte tillgängligt om du har valt Foto (Photo) som Dok. typ (Doc. type). Obs! De tillgängliga inställningsalternativen ändras när du väljer ett annat alternativ än Dator (PC) för Spara/vid.bef (Save/Forward). Mer information finns i onlinehandboken: Avancerad handbok. Överst Använda olika scannerfunktioner Avancerad handbok Innehåll > Scanning > Använda olika scannerfunktioner Sid 50 av 1083 Felsökning C042 Använda olika scannerfunktioner Du kan spara scannade data på datorn, men även spara dem på ett minneskort eller en USB-flashenhet eller bifoga dem i ett e-postmeddelande på datorn om du trycker på den vänstra Funktionsknappen (Function) och väljer Spara/vid.bef (Save/Forward) på skärmen för scanningsvänteläge. Mer information finns i onlinehandboken: Avancerad handbok. Dator (PC) Bifoga till e-postmedd. (Attach to ) Minneskort (Memory card) USB-flashenhet (USB flash drive) Överst Skriva ut från datorn Avancerad handbok Innehåll > Skriva ut från datorn Sid 51 av 1083 Felsökning Skriva ut från datorn Det här avsnittet beskriver hur du skriver ut dokument eller foton från en dator. Du kan enkelt skriva ut foton som du tagit med en digitalkamera med hjälp av Easy-PhotoPrint EX som levereras med enheten. Skriva ut foton (Easy- PhotoPrint EX) Använda olika funktioner i Easy-PhotoPrint EX Skriva ut dokument Skriva ut webbsidor (Easy-WebPrint EX) Starta olika programvaror Solution Menu EX Easy-WebPrint EX Easy-PhotoPrint Pro Överst Skriva ut foton (Easy-PhotoPrint EX) Avancerad handbok Innehåll > Skriva ut från datorn > Skriva ut foton (Easy-PhotoPrint EX) Sid 52 av 1083 Felsökning C051 Skriva ut foton (Easy-PhotoPrint EX) Med Easy-PhotoPrint EX som levereras med enheten kan du enkelt skriva ut foton som du har sparat på en dator.
