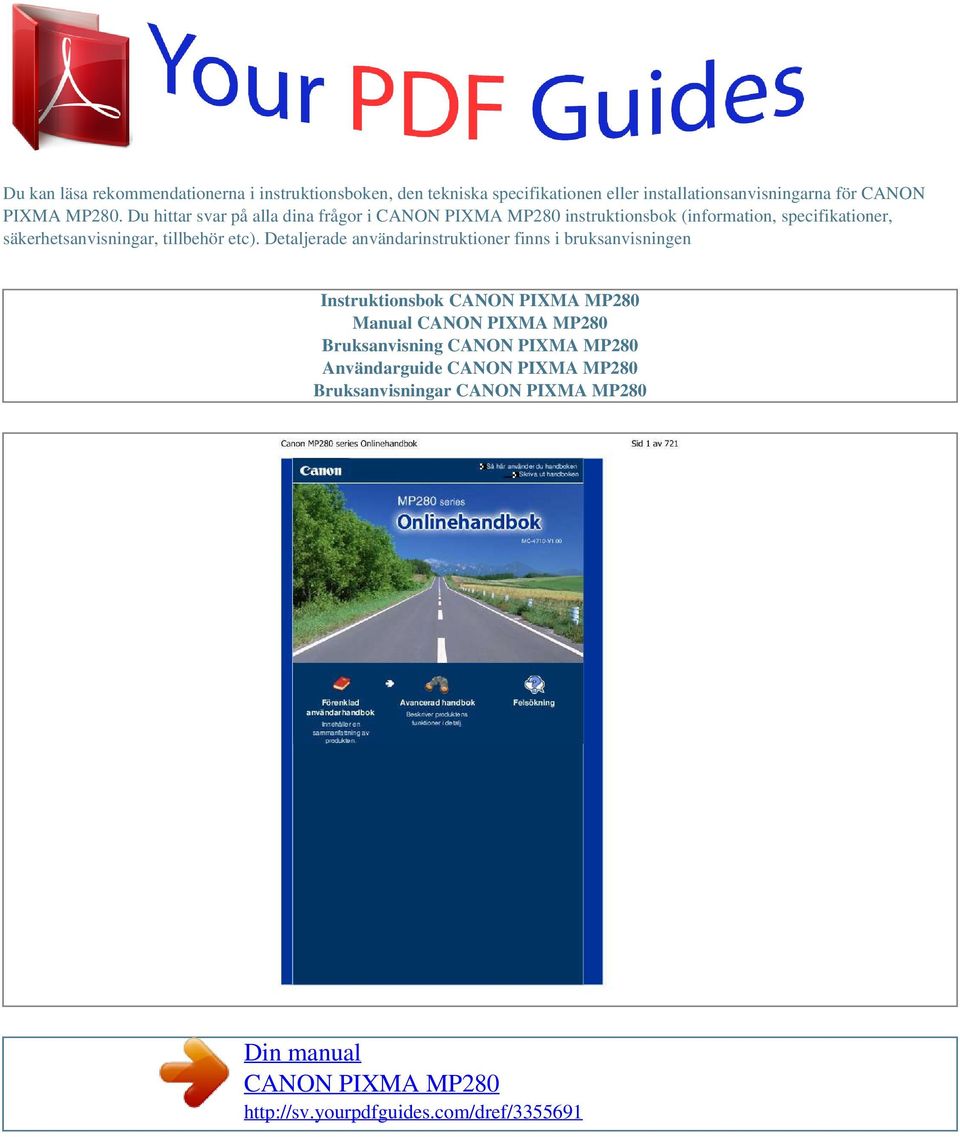

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för CANON PIXMA MP280. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

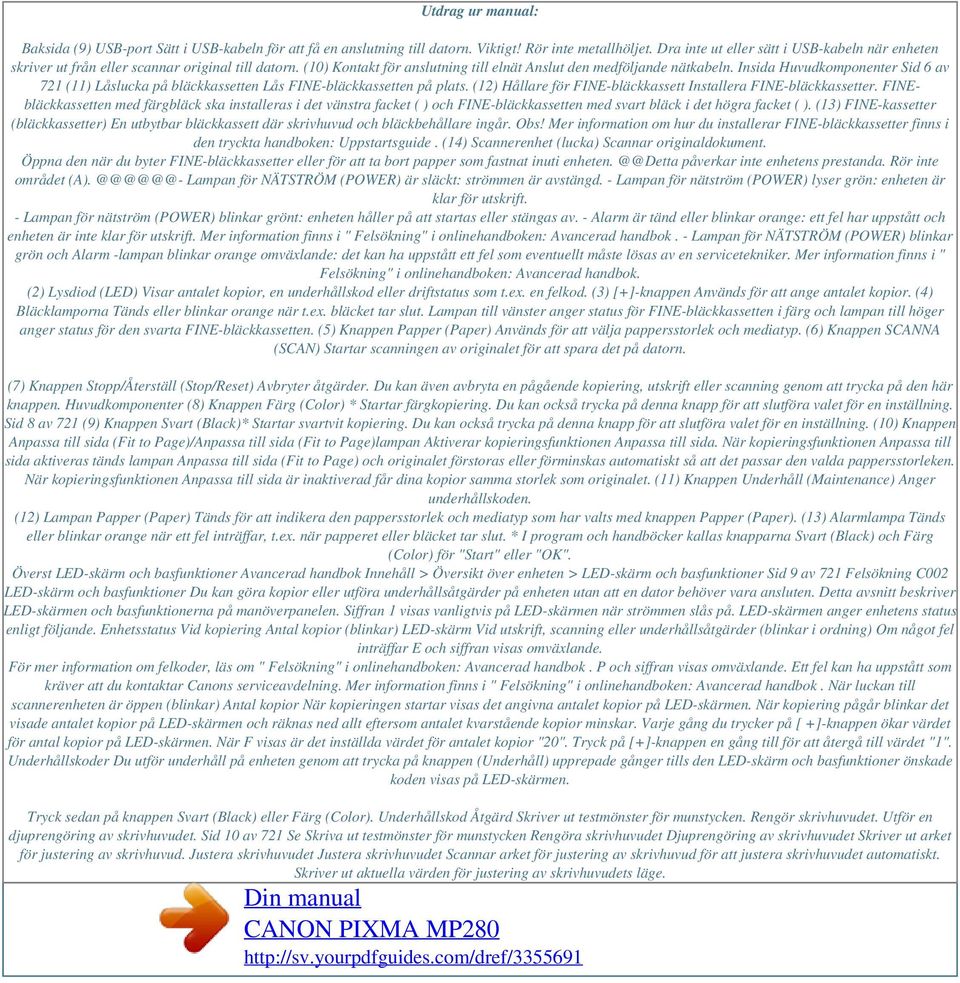

2 Utdrag ur manual: Baksida (9) USB-port Sätt i USB-kabeln för att få en anslutning till datorn. Viktigt! Rör inte metallhöljet. Dra inte ut eller sätt i USB-kabeln när enheten skriver ut från eller scannar original till datorn. (10) Kontakt för anslutning till elnät Anslut den medföljande nätkabeln. Insida Huvudkomponenter Sid 6 av 721 (11) Låslucka på bläckkassetten Lås FINE-bläckkassetten på plats. (12) Hållare för FINE-bläckkassett Installera FINE-bläckkassetter. FINEbläckkassetten med färgbläck ska installeras i det vänstra facket ( ) och FINE-bläckkassetten med svart bläck i det högra facket ( ). (13) FINE-kassetter (bläckkassetter) En utbytbar bläckkassett där skrivhuvud och bläckbehållare ingår. Obs! Mer information om hur du installerar FINE-bläckkassetter finns i den tryckta handboken: Uppstartsguide. (14) Scannerenhet (lucka) Scannar originaldokument. Öppna den när du byter FINE-bläckkassetter eller för att ta bort papper som fastnat inuti påverkar inte enhetens prestanda. Rör inte området Lampan för NÄTSTRÖM (POWER) är släckt: strömmen är avstängd. - Lampan för nätström (POWER) lyser grön: enheten är klar för utskrift. - Lampan för nätström (POWER) blinkar grönt: enheten håller på att startas eller stängas av. - Alarm är tänd eller blinkar orange: ett fel har uppstått och enheten är inte klar för utskrift. Mer information finns i " Felsökning" i onlinehandboken: Avancerad handbok. - Lampan för NÄTSTRÖM (POWER) blinkar grön och Alarm -lampan blinkar orange omväxlande: det kan ha uppstått ett fel som eventuellt måste lösas av en servicetekniker. Mer information finns i " Felsökning" i onlinehandboken: Avancerad handbok. (2) Lysdiod (LED) Visar antalet kopior, en underhållskod eller driftstatus som t.ex. en felkod. (3) [+]-knappen Används för att ange antalet kopior. (4) Bläcklamporna Tänds eller blinkar orange när t.ex. bläcket tar slut. Lampan till vänster anger status för FINE-bläckkassetten i färg och lampan till höger anger status för den svarta FINE-bläckkassetten. (5) Knappen Papper (Paper) Används för att välja pappersstorlek och mediatyp. (6) Knappen SCANNA (SCAN) Startar scanningen av originalet för att spara det på datorn. (7) Knappen Stopp/Återställ (Stop/Reset) Avbryter åtgärder. Du kan även avbryta en pågående kopiering, utskrift eller scanning genom att trycka på den här knappen. Huvudkomponenter (8) Knappen Färg (Color) * Startar färgkopiering. Du kan också trycka på denna knapp för att slutföra valet för en inställning. Sid 8 av 721 (9) Knappen Svart (Black)* Startar svartvit kopiering. Du kan också trycka på denna knapp för att slutföra valet för en inställning. (10) Knappen Anpassa till sida (Fit to Page)/Anpassa till sida (Fit to Page)lampan Aktiverar kopieringsfunktionen Anpassa till sida. När kopieringsfunktionen Anpassa till sida aktiveras tänds lampan Anpassa till sida (Fit to Page) och originalet förstoras eller förminskas automatiskt så att det passar den valda pappersstorleken. När kopieringsfunktionen Anpassa till sida är inaktiverad får dina kopior samma storlek som originalet. (11) Knappen Underhåll (Maintenance) Anger underhållskoden. (12) Lampan Papper (Paper) Tänds för att indikera den pappersstorlek och mediatyp som har valts med knappen Papper (Paper). (13) Alarmlampa Tänds eller blinkar orange när ett fel inträffar, t.ex. när papperet eller bläcket tar slut. * I program och handböcker kallas knapparna Svart (Black) och Färg (Color) för "Start" eller "OK". Överst LED-skärm och basfunktioner Avancerad handbok Innehåll > Översikt över enheten > LED-skärm och basfunktioner Sid 9 av 721 Felsökning C002 LED-skärm och basfunktioner Du kan göra kopior eller utföra underhållsåtgärder på enheten utan att en dator behöver vara ansluten. Detta avsnitt beskriver LED-skärmen och basfunktionerna på manöverpanelen. Siffran 1 visas vanligtvis på LED-skärmen när strömmen slås på. LED-skärmen anger enhetens status enligt följande. Enhetsstatus Vid kopiering Antal kopior (blinkar) LED-skärm Vid utskrift, scanning eller underhållsåtgärder (blinkar i ordning) Om något fel inträffar E och siffran visas omväxlande. För mer information om felkoder, läs om " Felsökning" i onlinehandboken: Avancerad handbok. P och siffran visas omväxlande. Ett fel kan ha uppstått som kräver att du kontaktar Canons serviceavdelning. Mer information finns i " Felsökning" i onlinehandboken: Avancerad handbok. När luckan till scannerenheten är öppen (blinkar) Antal kopior När kopieringen startar visas det angivna antalet kopior på LED-skärmen. När kopiering pågår blinkar det visade antalet kopior på LED-skärmen och räknas ned allt eftersom antalet kvarstående kopior minskar. Varje gång du trycker på [ +]-knappen ökar värdet för antal kopior på LED-skärmen. När F visas är det inställda värdet för antalet kopior "20". Tryck på [+]-knappen en gång till för att återgå till värdet "1". Underhållskoder Du utför underhåll på enheten genom att trycka på knappen (Underhåll) upprepade gånger tills den LED-skärm och basfunktioner önskade koden visas på LED-skärmen. Tryck sedan på knappen Svart (Black) eller Färg (Color). Underhållskod Åtgärd Skriver ut testmönster för munstycken. Rengör skrivhuvudet. Utför en djuprengöring av skrivhuvudet. Sid 10 av 721 Se Skriva ut testmönster för munstycken Rengöra skrivhuvudet Djuprengöring av skrivhuvudet Skriver ut arket för justering av skrivhuvud. Justera skrivhuvudet Justera skrivhuvudet Scannar arket för justering av skrivhuvud för att justera skrivhuvudet automatiskt. Skriver ut aktuella värden för justering av skrivhuvudets läge.

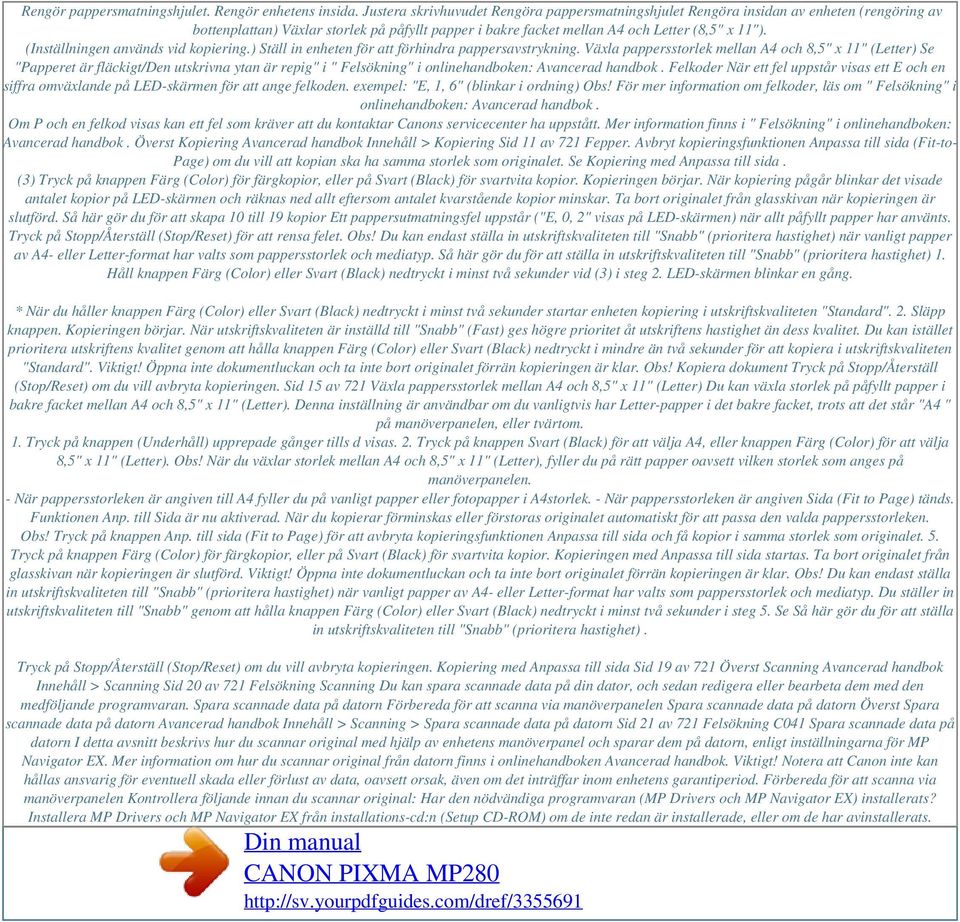

3 Rengör pappersmatningshjulet. Rengör enhetens insida. Justera skrivhuvudet Rengöra pappersmatningshjulet Rengöra insidan av enheten (rengöring av bottenplattan) Växlar storlek på påfyllt papper i bakre facket mellan A4 och Letter (8,5" x 11"). (Inställningen används vid kopiering.) Ställ in enheten för att förhindra pappersavstrykning. Växla pappersstorlek mellan A4 och 8,5" x 11" (Letter) Se "Papperet är fläckigt/den utskrivna ytan är repig" i " Felsökning" i onlinehandboken: Avancerad handbok. Felkoder När ett fel uppstår visas ett E och en siffra omväxlande på LED-skärmen för att ange felkoden. exempel: "E, 1, 6" (blinkar i ordning) Obs! För mer information om felkoder, läs om " Felsökning" i onlinehandboken: Avancerad handbok. Om P och en felkod visas kan ett fel som kräver att du kontaktar Canons servicecenter ha uppstått. Mer information finns i " Felsökning" i onlinehandboken: Avancerad handbok. Överst Kopiering Avancerad handbok Innehåll > Kopiering Sid 11 av 721 Fepper. Avbryt kopieringsfunktionen Anpassa till sida (Fit-to- Page) om du vill att kopian ska ha samma storlek som originalet. Se Kopiering med Anpassa till sida. (3) Tryck på knappen Färg (Color) för färgkopior, eller på Svart (Black) för svartvita kopior. Kopieringen börjar. När kopiering pågår blinkar det visade antalet kopior på LED-skärmen och räknas ned allt eftersom antalet kvarstående kopior minskar. Ta bort originalet från glasskivan när kopieringen är slutförd. Så här gör du för att skapa 10 till 19 kopior Ett pappersutmatningsfel uppstår ("E, 0, 2" visas på LED-skärmen) när allt påfyllt papper har använts. Tryck på Stopp/Återställ (Stop/Reset) för att rensa felet. Obs! Du kan endast ställa in utskriftskvaliteten till "Snabb" (prioritera hastighet) när vanligt papper av A4- eller Letter-format har valts som pappersstorlek och mediatyp. Så här gör du för att ställa in utskriftskvaliteten till "Snabb" (prioritera hastighet) 1. Håll knappen Färg (Color) eller Svart (Black) nedtryckt i minst två sekunder vid (3) i steg 2. LED-skärmen blinkar en gång. * När du håller knappen Färg (Color) eller Svart (Black) nedtryckt i minst två sekunder startar enheten kopiering i utskriftskvaliteten "Standard". 2. Släpp knappen. Kopieringen börjar. När utskriftskvaliteten är inställd till "Snabb" (Fast) ges högre prioritet åt utskriftens hastighet än dess kvalitet. Du kan istället prioritera utskriftens kvalitet genom att hålla knappen Färg (Color) eller Svart (Black) nedtryckt i mindre än två sekunder för att kopiera i utskriftskvaliteten "Standard". Viktigt! Öppna inte dokumentluckan och ta inte bort originalet förrän kopieringen är klar. Obs! Kopiera dokument Tryck på Stopp/Återställ (Stop/Reset) om du vill avbryta kopieringen. Sid 15 av 721 Växla pappersstorlek mellan A4 och 8,5" x 11" (Letter) Du kan växla storlek på påfyllt papper i bakre facket mellan A4 och 8,5" x 11" (Letter). Denna inställning är användbar om du vanligtvis har Letter-papper i det bakre facket, trots att det står "A4 " på manöverpanelen, eller tvärtom. 1. Tryck på knappen (Underhåll) upprepade gånger tills d visas. 2. Tryck på knappen Svart (Black) för att välja A4, eller knappen Färg (Color) för att välja 8,5" x 11" (Letter). Obs! När du växlar storlek mellan A4 och 8,5" x 11" (Letter), fyller du på rätt papper oavsett vilken storlek som anges på manöverpanelen. - När pappersstorleken är angiven till A4 fyller du på vanligt papper eller fotopapper i A4storlek. - När pappersstorleken är angiven Sida (Fit to Page) tänds. Funktionen Anp. till Sida är nu aktiverad. När du kopierar förminskas eller förstoras originalet automatiskt för att passa den valda pappersstorleken. Obs! Tryck på knappen Anp. till sida (Fit to Page) för att avbryta kopieringsfunktionen Anpassa till sida och få kopior i samma storlek som originalet. 5. Tryck på knappen Färg (Color) för färgkopior, eller på Svart (Black) för svartvita kopior. Kopieringen med Anpassa till sida startas. Ta bort originalet från glasskivan när kopieringen är slutförd. Viktigt! Öppna inte dokumentluckan och ta inte bort originalet förrän kopieringen är klar. Obs! Du kan endast ställa in utskriftskvaliteten till "Snabb" (prioritera hastighet) när vanligt papper av A4- eller Letter-format har valts som pappersstorlek och mediatyp. Du ställer in utskriftskvaliteten till "Snabb" genom att hålla knappen Färg (Color) eller Svart (Black) nedtryckt i minst två sekunder i steg 5. Se Så här gör du för att ställa in utskriftskvaliteten till "Snabb" (prioritera hastighet). Tryck på Stopp/Återställ (Stop/Reset) om du vill avbryta kopieringen. Kopiering med Anpassa till sida Sid 19 av 721 Överst Scanning Avancerad handbok Innehåll > Scanning Sid 20 av 721 Felsökning Scanning Du kan spara scannade data på din dator, och sedan redigera eller bearbeta dem med den medföljande programvaran. Spara scannade data på datorn Förbereda för att scanna via manöverpanelen Spara scannade data på datorn Överst Spara scannade data på datorn Avancerad handbok Innehåll > Scanning > Spara scannade data på datorn Sid 21 av 721 Felsökning C041 Spara scannade data på datorn I detta avsnitt beskrivs hur du scannar original med hjälp av enhetens manöverpanel och sparar dem på datorn, enligt inställningarna för MP Navigator EX. Mer information om hur du scannar original från datorn finns i onlinehandboken Avancerad handbok. Viktigt! Notera att Canon inte kan hållas ansvarig för eventuell skada eller förlust av data, oavsett orsak, även om det inträffar inom enhetens garantiperiod. Förbereda för att scanna via manöverpanelen Kontrollera följande innan du scannar original: Har den nödvändiga programvaran (MP Drivers och MP Navigator EX) installerats? Installera MP Drivers och MP Navigator EX från installations-cd:n (Setup CD-ROM) om de inte redan är installerade, eller om de har avinstallerats.

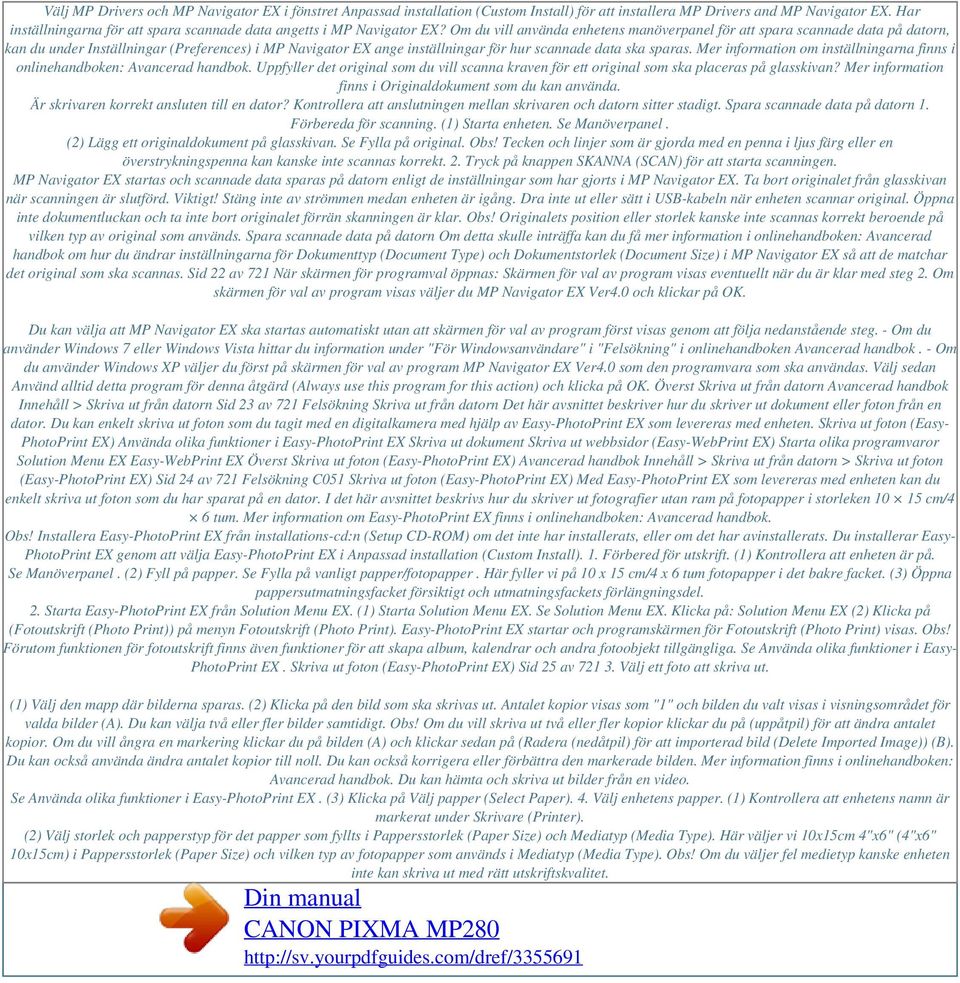

4 Välj MP Drivers och MP Navigator EX i fönstret Anpassad installation (Custom Install) för att installera MP Drivers and MP Navigator EX. Har inställningarna för att spara scannade data angetts i MP Navigator EX? Om du vill använda enhetens manöverpanel för att spara scannade data på datorn, kan du under Inställningar (Preferences) i MP Navigator EX ange inställningar för hur scannade data ska sparas. Mer information om inställningarna finns i onlinehandboken: Avancerad handbok. Uppfyller det original som du vill scanna kraven för ett original som ska placeras på glasskivan? Mer information finns i Originaldokument som du kan använda. Är skrivaren korrekt ansluten till en dator? Kontrollera att anslutningen mellan skrivaren och datorn sitter stadigt. Spara scannade data på datorn 1. Förbereda för scanning. (1) Starta enheten. Se Manöverpanel. (2) Lägg ett originaldokument på glasskivan. Se Fylla på original. Obs! Tecken och linjer som är gjorda med en penna i ljus färg eller en överstrykningspenna kan kanske inte scannas korrekt. 2. Tryck på knappen SKANNA (SCAN) för att starta scanningen. MP Navigator EX startas och scannade data sparas på datorn enligt de inställningar som har gjorts i MP Navigator EX. Ta bort originalet från glasskivan när scanningen är slutförd. Viktigt! Stäng inte av strömmen medan enheten är igång. Dra inte ut eller sätt i USB-kabeln när enheten scannar original. Öppna inte dokumentluckan och ta inte bort originalet förrän skanningen är klar. Obs! Originalets position eller storlek kanske inte scannas korrekt beroende på vilken typ av original som används. Spara scannade data på datorn Om detta skulle inträffa kan du få mer information i onlinehandboken: Avancerad handbok om hur du ändrar inställningarna för Dokumenttyp (Document Type) och Dokumentstorlek (Document Size) i MP Navigator EX så att de matchar det original som ska scannas. Sid 22 av 721 När skärmen för programval öppnas: Skärmen för val av program visas eventuellt när du är klar med steg 2. Om skärmen för val av program visas väljer du MP Navigator EX Ver4.0 och klickar på OK. Du kan välja att MP Navigator EX ska startas automatiskt utan att skärmen för val av program först visas genom att följa nedanstående steg. - Om du använder Windows 7 eller Windows Vista hittar du information under "För Windowsanvändare" i "Felsökning" i onlinehandboken Avancerad handbok. - Om du använder Windows XP väljer du först på skärmen för val av program MP Navigator EX Ver4.0 som den programvara som ska användas. Välj sedan Använd alltid detta program för denna åtgärd (Always use this program for this action) och klicka på OK. Överst Skriva ut från datorn Avancerad handbok Innehåll > Skriva ut från datorn Sid 23 av 721 Felsökning Skriva ut från datorn Det här avsnittet beskriver hur du skriver ut dokument eller foton från en dator. Du kan enkelt skriva ut foton som du tagit med en digitalkamera med hjälp av Easy-PhotoPrint EX som levereras med enheten. Skriva ut foton (Easy- PhotoPrint EX) Använda olika funktioner i Easy-PhotoPrint EX Skriva ut dokument Skriva ut webbsidor (Easy-WebPrint EX) Starta olika programvaror Solution Menu EX Easy-WebPrint EX Överst Skriva ut foton (Easy-PhotoPrint EX) Avancerad handbok Innehåll > Skriva ut från datorn > Skriva ut foton (Easy-PhotoPrint EX) Sid 24 av 721 Felsökning C051 Skriva ut foton (Easy-PhotoPrint EX) Med Easy-PhotoPrint EX som levereras med enheten kan du enkelt skriva ut foton som du har sparat på en dator. I det här avsnittet beskrivs hur du skriver ut fotografier utan ram på fotopapper i storleken cm/4 6 tum. Mer information om Easy-PhotoPrint EX finns i onlinehandboken: Avancerad handbok. Obs! Installera Easy-PhotoPrint EX från installations-cd:n (Setup CD-ROM) om det inte har installerats, eller om det har avinstallerats. Du installerar Easy- PhotoPrint EX genom att välja Easy-PhotoPrint EX i Anpassad installation (Custom Install). 1. Förbered för utskrift. (1) Kontrollera att enheten är på. Se Manöverpanel. (2) Fyll på papper. Se Fylla på vanligt papper/fotopapper. Här fyller vi på 10 x 15 cm/4 x 6 tum fotopapper i det bakre facket. (3) Öppna pappersutmatningsfacket försiktigt och utmatningsfackets förlängningsdel. 2. Starta Easy-PhotoPrint EX från Solution Menu EX. (1) Starta Solution Menu EX. Se Solution Menu EX. Klicka på: Solution Menu EX (2) Klicka på (Fotoutskrift (Photo Print)) på menyn Fotoutskrift (Photo Print). Easy-PhotoPrint EX startar och programskärmen för Fotoutskrift (Photo Print) visas. Obs! Förutom funktionen för fotoutskrift finns även funktioner för att skapa album, kalendrar och andra fotoobjekt tillgängliga. Se Använda olika funktioner i Easy- PhotoPrint EX. Skriva ut foton (Easy-PhotoPrint EX) Sid 25 av Välj ett foto att skriva ut. (1) Välj den mapp där bilderna sparas. (2) Klicka på den bild som ska skrivas ut. Antalet kopior visas som "1" och bilden du valt visas i visningsområdet för valda bilder (A). Du kan välja två eller fler bilder samtidigt. Obs! Om du vill skriva ut två eller fler kopior klickar du på (uppåtpil) för att ändra antalet kopior. Om du vill ångra en markering klickar du på bilden (A) och klickar sedan på (Radera (nedåtpil) för att importerad bild (Delete Imported Image)) (B). Du kan också använda ändra antalet kopior till noll. Du kan också korrigera eller förbättra den markerade bilden. Mer information finns i onlinehandboken: Avancerad handbok. Du kan hämta och skriva ut bilder från en video. Se Använda olika funktioner i Easy-PhotoPrint EX. (3) Klicka på Välj papper (Select Paper). 4. Välj enhetens papper. (1) Kontrollera att enhetens namn är markerat under Skrivare (Printer). (2) Välj storlek och papperstyp för det papper som fyllts i Pappersstorlek (Paper Size) och Mediatyp (Media Type). Här väljer vi 10x15cm 4"x6" (4"x6" 10x15cm) i Pappersstorlek (Paper Size) och vilken typ av fotopapper som används i Mediatyp (Media Type). Obs! Om du väljer fel medietyp kanske enheten inte kan skriva ut med rätt utskriftskvalitet.

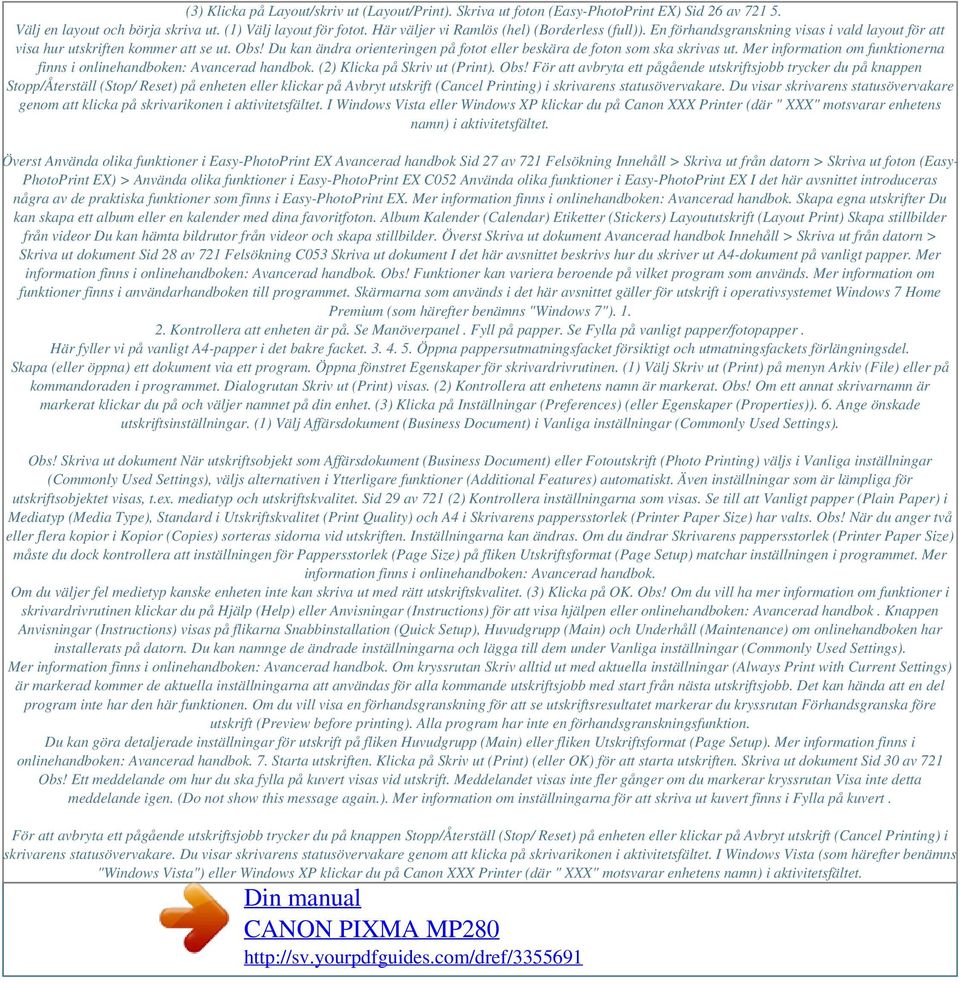

5 (3) Klicka på Layout/skriv ut (Layout/Print). Skriva ut foton (Easy-PhotoPrint EX) Sid 26 av Välj en layout och börja skriva ut. (1) Välj layout för fotot. Här väljer vi Ramlös (hel) (Borderless (full)). En förhandsgranskning visas i vald layout för att visa hur utskriften kommer att se ut. Obs! Du kan ändra orienteringen på fotot eller beskära de foton som ska skrivas ut. Mer information om funktionerna finns i onlinehandboken: Avancerad handbok. (2) Klicka på Skriv ut (Print). Obs! För att avbryta ett pågående utskriftsjobb trycker du på knappen Stopp/Återställ (Stop/ Reset) på enheten eller klickar på Avbryt utskrift (Cancel Printing) i skrivarens statusövervakare. Du visar skrivarens statusövervakare genom att klicka på skrivarikonen i aktivitetsfältet. I Windows Vista eller Windows XP klickar du på Canon XXX Printer (där " XXX" motsvarar enhetens namn) i aktivitetsfältet. Överst Använda olika funktioner i Easy-PhotoPrint EX Avancerad handbok Sid 27 av 721 Felsökning Innehåll > Skriva ut från datorn > Skriva ut foton (Easy- PhotoPrint EX) > Använda olika funktioner i Easy-PhotoPrint EX C052 Använda olika funktioner i Easy-PhotoPrint EX I det här avsnittet introduceras några av de praktiska funktioner som finns i Easy-PhotoPrint EX. Mer information finns i onlinehandboken: Avancerad handbok. Skapa egna utskrifter Du kan skapa ett album eller en kalender med dina favoritfoton. Album Kalender (Calendar) Etiketter (Stickers) Layoututskrift (Layout Print) Skapa stillbilder från videor Du kan hämta bildrutor från videor och skapa stillbilder. Överst Skriva ut dokument Avancerad handbok Innehåll > Skriva ut från datorn > Skriva ut dokument Sid 28 av 721 Felsökning C053 Skriva ut dokument I det här avsnittet beskrivs hur du skriver ut A4-dokument på vanligt papper. Mer information finns i onlinehandboken: Avancerad handbok. Obs! Funktioner kan variera beroende på vilket program som används. Mer information om funktioner finns i användarhandboken till programmet. Skärmarna som används i det här avsnittet gäller för utskrift i operativsystemet Windows 7 Home Premium (som härefter benämns "Windows 7") Kontrollera att enheten är på. Se Manöverpanel. Fyll på papper. Se Fylla på vanligt papper/fotopapper. Här fyller vi på vanligt A4-papper i det bakre facket Öppna pappersutmatningsfacket försiktigt och utmatningsfackets förlängningsdel. Skapa (eller öppna) ett dokument via ett program. Öppna fönstret Egenskaper för skrivardrivrutinen. (1) Välj Skriv ut (Print) på menyn Arkiv (File) eller på kommandoraden i programmet. Dialogrutan Skriv ut (Print) visas. (2) Kontrollera att enhetens namn är markerat. Obs! Om ett annat skrivarnamn är markerat klickar du på och väljer namnet på din enhet. (3) Klicka på Inställningar (Preferences) (eller Egenskaper (Properties)). 6. Ange önskade utskriftsinställningar. (1) Välj Affärsdokument (Business Document) i Vanliga inställningar (Commonly Used Settings). Obs! Skriva ut dokument När utskriftsobjekt som Affärsdokument (Business Document) eller Fotoutskrift (Photo Printing) väljs i Vanliga inställningar (Commonly Used Settings), väljs alternativen i Ytterligare funktioner (Additional Features) automatiskt. Även inställningar som är lämpliga för utskriftsobjektet visas, t.ex. mediatyp och utskriftskvalitet. Sid 29 av 721 (2) Kontrollera inställningarna som visas. Se till att Vanligt papper (Plain Paper) i Mediatyp (Media Type), Standard i Utskriftskvalitet (Print Quality) och A4 i Skrivarens pappersstorlek (Printer Paper Size) har valts. Obs! När du anger två eller flera kopior i Kopior (Copies) sorteras sidorna vid utskriften. Inställningarna kan ändras. Om du ändrar Skrivarens pappersstorlek (Printer Paper Size) måste du dock kontrollera att inställningen för Pappersstorlek (Page Size) på fliken Utskriftsformat (Page Setup) matchar inställningen i programmet. Mer information finns i onlinehandboken: Avancerad handbok. Om du väljer fel medietyp kanske enheten inte kan skriva ut med rätt utskriftskvalitet. (3) Klicka på OK. Obs! Om du vill ha mer information om funktioner i skrivardrivrutinen klickar du på Hjälp (Help) eller Anvisningar (Instructions) för att visa hjälpen eller onlinehandboken: Avancerad handbok. Knappen Anvisningar (Instructions) visas på flikarna Snabbinstallation (Quick Setup), Huvudgrupp (Main) och Underhåll (Maintenance) om onlinehandboken har installerats på datorn. Du kan namnge de ändrade inställningarna och lägga till dem under Vanliga inställningar (Commonly Used Settings). Mer information finns i onlinehandboken: Avancerad handbok. Om kryssrutan Skriv alltid ut med aktuella inställningar (Always Print with Current Settings) är markerad kommer de aktuella inställningarna att användas för alla kommande utskriftsjobb med start från nästa utskriftsjobb. Det kan hända att en del program inte har den här funktionen. Om du vill visa en förhandsgranskning för att se utskriftsresultatet markerar du kryssrutan Förhandsgranska före utskrift (Preview before printing). Alla program har inte en förhandsgranskningsfunktion. Du kan göra detaljerade inställningar för utskrift på fliken Huvudgrupp (Main) eller fliken Utskriftsformat (Page Setup). Mer information finns i onlinehandboken: Avancerad handbok. 7. Starta utskriften. Klicka på Skriv ut (Print) (eller OK) för att starta utskriften. Skriva ut dokument Sid 30 av 721 Obs! Ett meddelande om hur du ska fylla på kuvert visas vid utskrift. Meddelandet visas inte fler gånger om du markerar kryssrutan Visa inte detta meddelande igen. (Do not show this message again.). Mer information om inställningarna för att skriva ut kuvert finns i Fylla på kuvert. För att avbryta ett pågående utskriftsjobb trycker du på knappen Stopp/Återställ (Stop/ Reset) på enheten eller klickar på Avbryt utskrift (Cancel Printing) i skrivarens statusövervakare. Du visar skrivarens statusövervakare genom att klicka på skrivarikonen i aktivitetsfältet. I Windows Vista (som härefter benämns "Windows Vista") eller Windows XP klickar du på Canon XXX Printer (där " XXX" motsvarar enhetens namn) i aktivitetsfältet.

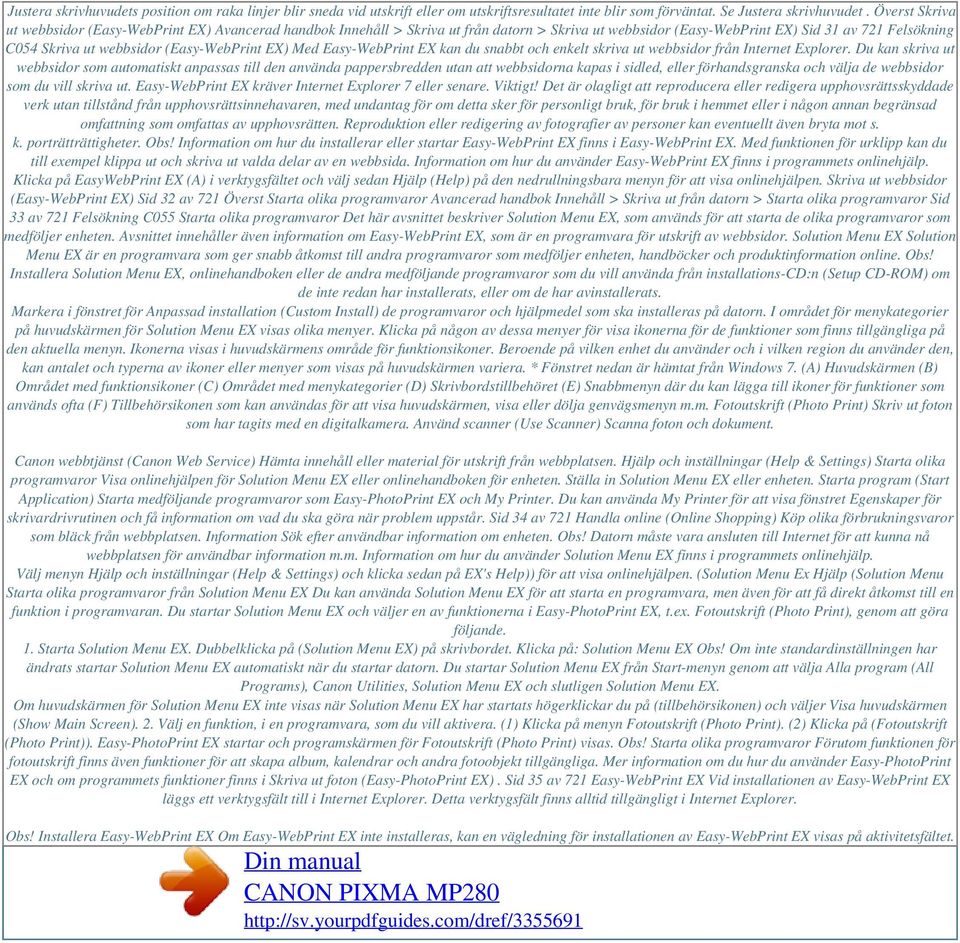

6 Justera skrivhuvudets position om raka linjer blir sneda vid utskrift eller om utskriftsresultatet inte blir som förväntat. Se Justera skrivhuvudet. Överst Skriva ut webbsidor (Easy-WebPrint EX) Avancerad handbok Innehåll > Skriva ut från datorn > Skriva ut webbsidor (Easy-WebPrint EX) Sid 31 av 721 Felsökning C054 Skriva ut webbsidor (Easy-WebPrint EX) Med Easy-WebPrint EX kan du snabbt och enkelt skriva ut webbsidor från Internet Explorer. Du kan skriva ut webbsidor som automatiskt anpassas till den använda pappersbredden utan att webbsidorna kapas i sidled, eller förhandsgranska och välja de webbsidor som du vill skriva ut. Easy-WebPrint EX kräver Internet Explorer 7 eller senare. Viktigt! Det är olagligt att reproducera eller redigera upphovsrättsskyddade verk utan tillstånd från upphovsrättsinnehavaren, med undantag för om detta sker för personligt bruk, för bruk i hemmet eller i någon annan begränsad omfattning som omfattas av upphovsrätten. Reproduktion eller redigering av fotografier av personer kan eventuellt även bryta mot s. k. porträtträttigheter. Obs! Information om hur du installerar eller startar Easy-WebPrint EX finns i Easy-WebPrint EX. Med funktionen för urklipp kan du till exempel klippa ut och skriva ut valda delar av en webbsida. Information om hur du använder Easy-WebPrint EX finns i programmets onlinehjälp. Klicka på EasyWebPrint EX (A) i verktygsfältet och välj sedan Hjälp (Help) på den nedrullningsbara menyn för att visa onlinehjälpen. Skriva ut webbsidor (Easy-WebPrint EX) Sid 32 av 721 Överst Starta olika programvaror Avancerad handbok Innehåll > Skriva ut från datorn > Starta olika programvaror Sid 33 av 721 Felsökning C055 Starta olika programvaror Det här avsnittet beskriver Solution Menu EX, som används för att starta de olika programvaror som medföljer enheten. Avsnittet innehåller även information om Easy-WebPrint EX, som är en programvara för utskrift av webbsidor. Solution Menu EX Solution Menu EX är en programvara som ger snabb åtkomst till andra programvaror som medföljer enheten, handböcker och produktinformation online. Obs! Installera Solution Menu EX, onlinehandboken eller de andra medföljande programvaror som du vill använda från installations-cd:n (Setup CD-ROM) om de inte redan har installerats, eller om de har avinstallerats. Markera i fönstret för Anpassad installation (Custom Install) de programvaror och hjälpmedel som ska installeras på datorn. I området för menykategorier på huvudskärmen för Solution Menu EX visas olika menyer. Klicka på någon av dessa menyer för visa ikonerna för de funktioner som finns tillgängliga på den aktuella menyn. Ikonerna visas i huvudskärmens område för funktionsikoner. Beroende på vilken enhet du använder och i vilken region du använder den, kan antalet och typerna av ikoner eller menyer som visas på huvudskärmen variera. * Fönstret nedan är hämtat från Windows 7. (A) Huvudskärmen (B) Området med funktionsikoner (C) Området med menykategorier (D) Skrivbordstillbehöret (E) Snabbmenyn där du kan lägga till ikoner för funktioner som används ofta (F) Tillbehörsikonen som kan användas för att visa huvudskärmen, visa eller dölja genvägsmenyn m.m. Fotoutskrift (Photo Print) Skriv ut foton som har tagits med en digitalkamera. Använd scanner (Use Scanner) Scanna foton och dokument. Canon webbtjänst (Canon Web Service) Hämta innehåll eller material för utskrift från webbplatsen. Hjälp och inställningar (Help & Settings) Starta olika programvaror Visa onlinehjälpen för Solution Menu EX eller onlinehandboken för enheten. Ställa in Solution Menu EX eller enheten. Starta program (Start Application) Starta medföljande programvaror som Easy-PhotoPrint EX och My Printer. Du kan använda My Printer för att visa fönstret Egenskaper för skrivardrivrutinen och få information om vad du ska göra när problem uppstår. Sid 34 av 721 Handla online (Online Shopping) Köp olika förbrukningsvaror som bläck från webbplatsen. Information Sök efter användbar information om enheten. Obs! Datorn måste vara ansluten till Internet för att kunna nå webbplatsen för användbar information m.m. Information om hur du använder Solution Menu EX finns i programmets onlinehjälp. Välj menyn Hjälp och inställningar (Help & Settings) och klicka sedan på EX's Help)) för att visa onlinehjälpen. (Solution Menu Ex Hjälp (Solution Menu Starta olika programvaror från Solution Menu EX Du kan använda Solution Menu EX för att starta en programvara, men även för att få direkt åtkomst till en funktion i programvaran. Du startar Solution Menu EX och väljer en av funktionerna i Easy-PhotoPrint EX, t.ex. Fotoutskrift (Photo Print), genom att göra följande. 1. Starta Solution Menu EX. Dubbelklicka på (Solution Menu EX) på skrivbordet. Klicka på: Solution Menu EX Obs! Om inte standardinställningen har ändrats startar Solution Menu EX automatiskt när du startar datorn. Du startar Solution Menu EX från Start-menyn genom att välja Alla program (All Programs), Canon Utilities, Solution Menu EX och slutligen Solution Menu EX. Om huvudskärmen för Solution Menu EX inte visas när Solution Menu EX har startats högerklickar du på (tillbehörsikonen) och väljer Visa huvudskärmen (Show Main Screen). 2. Välj en funktion, i en programvara, som du vill aktivera. (1) Klicka på menyn Fotoutskrift (Photo Print). (2) Klicka på (Fotoutskrift (Photo Print)). Easy-PhotoPrint EX startar och programskärmen för Fotoutskrift (Photo Print) visas. Obs! Starta olika programvaror Förutom funktionen för fotoutskrift finns även funktioner för att skapa album, kalendrar och andra fotoobjekt tillgängliga. Mer information om du hur du använder Easy-PhotoPrint EX och om programmets funktioner finns i Skriva ut foton (Easy-PhotoPrint EX). Sid 35 av 721 Easy-WebPrint EX Vid installationen av Easy-WebPrint EX läggs ett verktygsfält till i Internet Explorer. Detta verktygsfält finns alltid tillgängligt i Internet Explorer. Obs! Installera Easy-WebPrint EX Om Easy-WebPrint EX inte installeras, kan en vägledning för installationen av Easy-WebPrint EX visas på aktivitetsfältet.

7 Du installerar Easy-WebPrint EX genom att klicka på den vägledning som visas och följa anvisningarna på skärmen. Du kan även installera Easy-WebPrint EX från installations-cd:n (Setup CD-ROM). Du installerar Easy-WebPrint EX genom att välja Easy-WebPrint EX i Anpassad installation (Custom Install). Internet Explorer 7 eller senare måste vara installerat på din dator för att du ska kunna installera Easy-WebPrint EX, och datorn måste vara ansluten till Internet. Överst Fylla på papper/original Avancerad handbok Innehåll > Fylla på papper/original Sid 36 av 721 Felsökning Fylla på papper/original I det här avsnittet beskrivs vilka papperstyper eller original du kan använda, hur du fyller på papper i det bakre facket och hur du fyller på original som ska kopieras eller scannas. Fylla på papper Fylla på vanligt papper/fotopapper Fylla på kuvert Mediatyper som du kan använda Mediatyper som du inte kan använda Fylla på original Fylla på original Originaldokument som du kan använda Överst Fylla på papper Avancerad handbok Innehåll > Fylla på papper/original > Fylla på papper Sid 37 av 721 Felsökning C073 Fylla på papper Fylla på vanligt papper/fotopapper Fylla på kuvert Mediatyper som du kan använda Mediatyper som du inte kan använda Fylla på vanligt papper/fotopapper Viktigt! Om du beskär vanligt papper till 10 x 15 cm/4 x 6 tum, 101,6 x 203,2 mm/4 x 8 tum, 13 x 18 cm/5 x 7 tum eller 55,0 x 91,0 mm/2,16 x 3,58 tum (kreditkortsformat) för en provutskrift kan pappersstopp uppstå. Obs! Vi rekommenderar att du använder äkta fotomedia från Canon när du skriver ut fotografier. Mer information om Canons originalpapper finns i Mediatyper som du kan använda. Du kan använda vanligt kopieringspapper. Mer information om pappersstorlekar och pappersvikter som du kan använda med enheten finns under Mediatyper som du kan använda. 1. Förbered papperet. Justera papperets kanter. Släta ut papperet om det rullar sig. Obs! Justera kanterna på papperet innan du fyller på det. Papperet kan fastna om du inte justerar kanterna. Om papperet har rullat sig tar du tag i de rullade hörnen och rullar försiktigt i motsatt riktning tills papperet är helt platt. Mer information om hur man slätar ut böjt papper finns i " Felsökning" i onlinehandboken: Avancerad handbok. 2. Fyll på papper. (1) Öppna pappersstödet, lyft det och tippa det bakåt. (2) Öppna pappersutmatningsfacket försiktigt och utmatningsfackets förlängningsdel. Fylla på papper Sid 38 av 721 (3) Justera pappersguiderna (A)för att öppna dem och fyll på papper i mitten av det bakre facket MED UTSKRIFTSSIDAN VÄND MOT DIG. (4) Justera pappersguiderna (A) mot pappersbuntens båda sidor. Skjut inte ihop pappersguiderna för kraftigt. Papperet kanske inte matas korrekt. Viktigt! Lägg alltid i papperet i stående orientering (B). Om du fyller på papperet i liggande orientering (C) kan det fastna. Fylla på papper Obs! Fyll inte på papper över markeringen för påfyllningsgränsen (D). Sid 39 av 721 Obs! Enheten kan åstadkomma ljud när papper matas in. Efter att papper har fyllts på Vid kopiering anger du storlek och typ för det påfyllda papperet via enhetens manöverpanel. Se Kopiering. Vid utskrift med dator väljer du storlek och typ för papperet i Skrivarens pappersstorlek (Printer Paper Size) och Mediatyp (Media Type) i skrivardrivrutinen. Se Skriva ut dokument. Överst Fylla på kuvert Avancerad handbok Innehåll > Fylla på papper/original > Fylla på papper > Fylla på kuvert Sid 40 av 721 Felsökning C074 Fylla på kuvert Du kan skriva ut på europeiska DL-kuvert och amerikanska #10 Envelope. Med rätt skrivardrivrutininställningar roteras och skrivs adressen ut automatiskt i enlighet med kuvertets riktning. Viktigt! Du kan bara skriva ut på kuvert från datorn. Använd inte följande kuvert. De kan fastna i enheten eller orsaka att enheten fungerar dåligt. - Kuvert som har präglad eller behandlad yta - Kuvert med dubbla flikar (eller förklistrade flikar) - Kuvert med gummerade flikar som redan har fuktats och är vidhäftande Obs! Ett meddelande om hur du ska fylla på kuvert visas vid utskrift. Meddelandet visas inte fler gånger om du markerar kryssrutan Visa inte detta meddelande igen. (Do not show this message again.). 1. Förbered kuverten. Släta ut kuverten genom att trycka på alla hörn och kanter. Om kuverten är böjda tar du tag i två hörn och vrider försiktigt i motsatt riktning. Om hörnet på kuvertfliken är böjt plattar du till det. Använd en penna för att trycka ner framkanten i inmatningsriktningen och göra kuvertet platt. Bilderna ovan visar kuvertets främre kant sett från sidan. Viktigt! Kuvert kan fastna i enheten om de inte är platta eller om kanterna inte riktats in på rätt sätt. Kontrollera att inga rullningar eller upphöjningar är mer än 3 mm/0,1 tum höga. 2. Lägg i kuverten. (1) Öppna pappersstödet. Lyft inte upp pappersstödet. Fylla på kuvert Sid 41 av 721 (2) Öppna pappersutmatningsfacket försiktigt och utmatningsfackets förlängningsdel. (3) Dra i pappersguiderna (A) för att öppna dem och fyll på kuverten i mitten av det bakre facket MED ADRESSIDAN VÄND MOT DIG. Den vikta fliken på kuvertet ska vara vänd nedåt på vänster sida. Upp till 10 kuvert kan fyllas på samtidigt. (4) Dra i pappersguiderna (A) för att justera dem mot båda sidor av kuverten. Skjut inte ihop pappersguiderna för kraftigt. Då kanske kuverten inte matas korrekt. (B) Baksida (C) Adressida Obs! Fyll inte på kuvert över påfyllningsmarkeringen (D). 3. Ange inställningarna i skrivardrivrutinen. Fylla på kuvert (1) Välj Kuvert (Envelope) under Vanliga inställningar (Commonly Used Settings) på fliken Snabbinstallation (Quick Setup). (2) Välj DL-kuvert (DL Env.) eller Standardkuvert nr. 10 (Comm. Env. #10) i fönstret Inställning för kuvertstorlek (Envelope Size Setting). (3) Välj Liggande (Landscape) i Orientering (Orientation). Viktigt! Om du inte anger kuvertstorlek eller orientering på rätt sätt, kommer adressen att skrivas ut upp och ned eller roteras 90 grader.

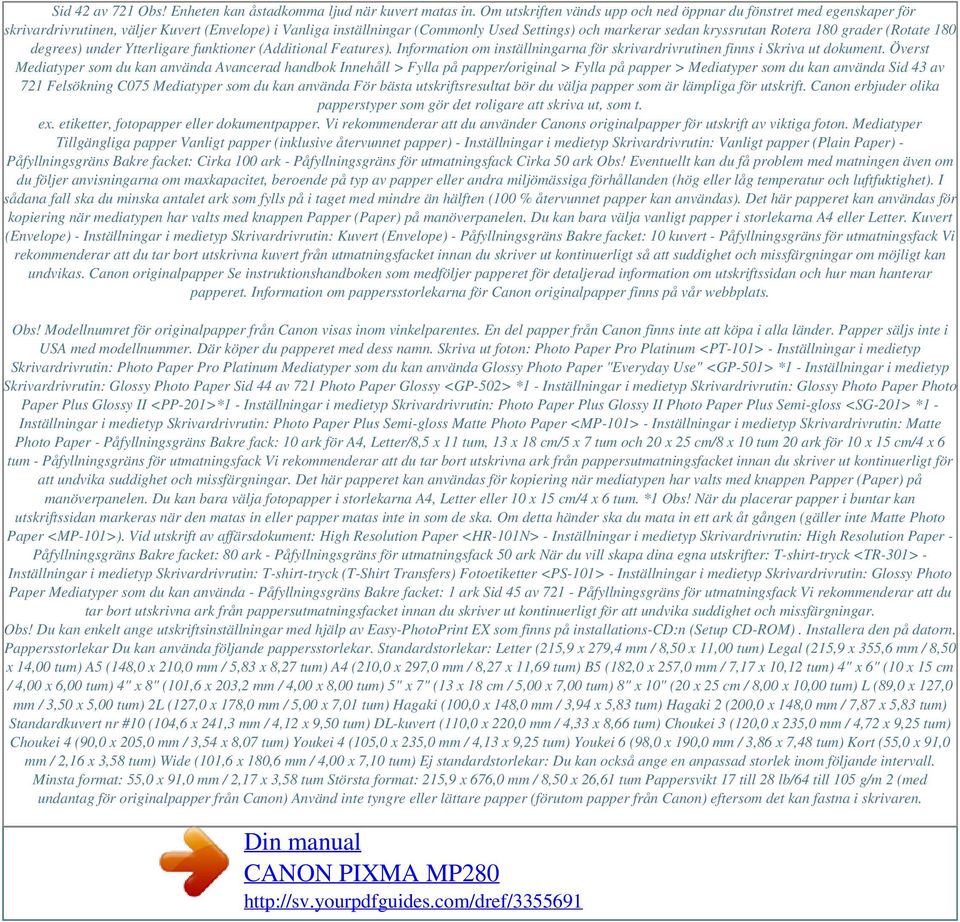

8 Sid 42 av 721 Obs! Enheten kan åstadkomma ljud när kuvert matas in. Om utskriften vänds upp och ned öppnar du fönstret med egenskaper för skrivardrivrutinen, väljer Kuvert (Envelope) i Vanliga inställningar (Commonly Used Settings) och markerar sedan kryssrutan Rotera 180 grader (Rotate 180 degrees) under Ytterligare funktioner (Additional Features). Information om inställningarna för skrivardrivrutinen finns i Skriva ut dokument. Överst Mediatyper som du kan använda Avancerad handbok Innehåll > Fylla på papper/original > Fylla på papper > Mediatyper som du kan använda Sid 43 av 721 Felsökning C075 Mediatyper som du kan använda För bästa utskriftsresultat bör du välja papper som är lämpliga för utskrift. Canon erbjuder olika papperstyper som gör det roligare att skriva ut, som t. ex. etiketter, fotopapper eller dokumentpapper. Vi rekommenderar att du använder Canons originalpapper för utskrift av viktiga foton. Mediatyper Tillgängliga papper Vanligt papper (inklusive återvunnet papper) - Inställningar i medietyp Skrivardrivrutin: Vanligt papper (Plain Paper) - Påfyllningsgräns Bakre facket: Cirka 100 ark - Påfyllningsgräns för utmatningsfack Cirka 50 ark Obs! Eventuellt kan du få problem med matningen även om du följer anvisningarna om maxkapacitet, beroende på typ av papper eller andra miljömässiga förhållanden (hög eller låg temperatur och luftfuktighet). I sådana fall ska du minska antalet ark som fylls på i taget med mindre än hälften (100 % återvunnet papper kan användas). Det här papperet kan användas för kopiering när mediatypen har valts med knappen Papper (Paper) på manöverpanelen. Du kan bara välja vanligt papper i storlekarna A4 eller Letter. Kuvert (Envelope) - Inställningar i medietyp Skrivardrivrutin: Kuvert (Envelope) - Påfyllningsgräns Bakre facket: 10 kuvert - Påfyllningsgräns för utmatningsfack Vi rekommenderar att du tar bort utskrivna kuvert från utmatningsfacket innan du skriver ut kontinuerligt så att suddighet och missfärgningar om möjligt kan undvikas. Canon originalpapper Se instruktionshandboken som medföljer papperet för detaljerad information om utskriftssidan och hur man hanterar papperet. Information om pappersstorlekarna för Canon originalpapper finns på vår webbplats. Obs! Modellnumret för originalpapper från Canon visas inom vinkelparentes. En del papper från Canon finns inte att köpa i alla länder. Papper säljs inte i USA med modellnummer. Där köper du papperet med dess namn. Skriva ut foton: Photo Paper Pro Platinum <PT-101> - Inställningar i medietyp Skrivardrivrutin: Photo Paper Pro Platinum Mediatyper som du kan använda Glossy Photo Paper "Everyday Use" <GP-501> *1 - Inställningar i medietyp Skrivardrivrutin: Glossy Photo Paper Sid 44 av 721 Photo Paper Glossy <GP-502> *1 - Inställningar i medietyp Skrivardrivrutin: Glossy Photo Paper Photo Paper Plus Glossy II <PP-201>*1 - Inställningar i medietyp Skrivardrivrutin: Photo Paper Plus Glossy II Photo Paper Plus Semi-gloss <SG-201> *1 - Inställningar i medietyp Skrivardrivrutin: Photo Paper Plus Semi-gloss Matte Photo Paper <MP-101> - Inställningar i medietyp Skrivardrivrutin: Matte Photo Paper - Påfyllningsgräns Bakre fack: 10 ark för A4, Letter/8,5 x 11 tum, 13 x 18 cm/5 x 7 tum och 20 x 25 cm/8 x 10 tum 20 ark för 10 x 15 cm/4 x 6 tum - Påfyllningsgräns för utmatningsfack Vi rekommenderar att du tar bort utskrivna ark från pappersutmatningsfacket innan du skriver ut kontinuerligt för att undvika suddighet och missfärgningar. Det här papperet kan användas för kopiering när mediatypen har valts med knappen Papper (Paper) på manöverpanelen. Du kan bara välja fotopapper i storlekarna A4, Letter eller 10 x 15 cm/4 x 6 tum. *1 Obs! När du placerar papper i buntar kan utskriftssidan markeras när den matas in eller papper matas inte in som de ska. Om detta händer ska du mata in ett ark åt gången (gäller inte Matte Photo Paper <MP-101>). Vid utskrift av affärsdokument: High Resolution Paper <HR-101N> - Inställningar i medietyp Skrivardrivrutin: High Resolution Paper - Påfyllningsgräns Bakre facket: 80 ark - Påfyllningsgräns för utmatningsfack 50 ark När du vill skapa dina egna utskrifter: T-shirt-tryck <TR-301> - Inställningar i medietyp Skrivardrivrutin: T-shirt-tryck (T-Shirt Transfers) Fotoetiketter <PS-101> - Inställningar i medietyp Skrivardrivrutin: Glossy Photo Paper Mediatyper som du kan använda - Påfyllningsgräns Bakre facket: 1 ark Sid 45 av Påfyllningsgräns för utmatningsfack Vi rekommenderar att du tar bort utskrivna ark från pappersutmatningsfacket innan du skriver ut kontinuerligt för att undvika suddighet och missfärgningar. Obs! Du kan enkelt ange utskriftsinställningar med hjälp av Easy-PhotoPrint EX som finns på installations-cd:n (Setup CD-ROM). Installera den på datorn. Pappersstorlekar Du kan använda följande pappersstorlekar. Standardstorlekar: Letter (215,9 x 279,4 mm / 8,50 x 11,00 tum) Legal (215,9 x 355,6 mm / 8,50 x 14,00 tum) A5 (148,0 x 210,0 mm / 5,83 x 8,27 tum) A4 (210,0 x 297,0 mm / 8,27 x 11,69 tum) B5 (182,0 x 257,0 mm / 7,17 x 10,12 tum) 4" x 6" (10 x 15 cm / 4,00 x 6,00 tum) 4" x 8" (101,6 x 203,2 mm / 4,00 x 8,00 tum) 5" x 7" (13 x 18 cm / 5,00 x 7,00 tum) 8" x 10" (20 x 25 cm / 8,00 x 10,00 tum) L (89,0 x 127,0 mm / 3,50 x 5,00 tum) 2L (127,0 x 178,0 mm / 5,00 x 7,01 tum) Hagaki (100,0 x 148,0 mm / 3,94 x 5,83 tum) Hagaki 2 (200,0 x 148,0 mm / 7,87 x 5,83 tum) Standardkuvert nr #10 (104,6 x 241,3 mm / 4,12 x 9,50 tum) DL-kuvert (110,0 x 220,0 mm / 4,33 x 8,66 tum) Choukei 3 (120,0 x 235,0 mm / 4,72 x 9,25 tum) Choukei 4 (90,0 x 205,0 mm / 3,54 x 8,07 tum) Youkei 4 (105,0 x 235,0 mm / 4,13 x 9,25 tum) Youkei 6 (98,0 x 190,0 mm / 3,86 x 7,48 tum) Kort (55,0 x 91,0 mm / 2,16 x 3,58 tum) Wide (101,6 x 180,6 mm / 4,00 x 7,10 tum) Ej standardstorlekar: Du kan också ange en anpassad storlek inom följande intervall. Minsta format: 55,0 x 91,0 mm / 2,17 x 3,58 tum Största format: 215,9 x 676,0 mm / 8,50 x 26,61 tum Pappersvikt 17 till 28 lb/64 till 105 g/m 2 (med undantag för originalpapper från Canon) Använd inte tyngre eller lättare papper (förutom papper från Canon) eftersom det kan fastna i skrivaren.

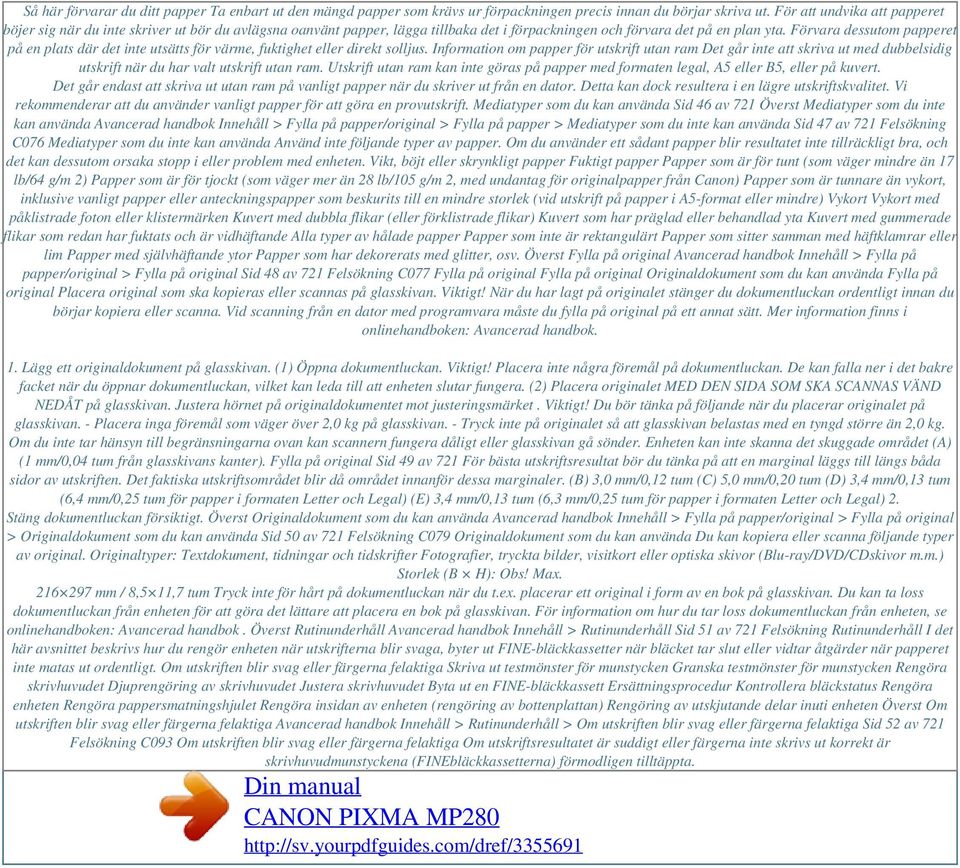

9 Så här förvarar du ditt papper Ta enbart ut den mängd papper som krävs ur förpackningen precis innan du börjar skriva ut. För att undvika att papperet böjer sig när du inte skriver ut bör du avlägsna oanvänt papper, lägga tillbaka det i förpackningen och förvara det på en plan yta. Förvara dessutom papperet på en plats där det inte utsätts för värme, fuktighet eller direkt solljus. Information om papper för utskrift utan ram Det går inte att skriva ut med dubbelsidig utskrift när du har valt utskrift utan ram. Utskrift utan ram kan inte göras på papper med formaten legal, A5 eller B5, eller på kuvert. Det går endast att skriva ut utan ram på vanligt papper när du skriver ut från en dator. Detta kan dock resultera i en lägre utskriftskvalitet. Vi rekommenderar att du använder vanligt papper för att göra en provutskrift. Mediatyper som du kan använda Sid 46 av 721 Överst Mediatyper som du inte kan använda Avancerad handbok Innehåll > Fylla på papper/original > Fylla på papper > Mediatyper som du inte kan använda Sid 47 av 721 Felsökning C076 Mediatyper som du inte kan använda Använd inte följande typer av papper. Om du använder ett sådant papper blir resultatet inte tillräckligt bra, och det kan dessutom orsaka stopp i eller problem med enheten. Vikt, böjt eller skrynkligt papper Fuktigt papper Papper som är för tunt (som väger mindre än 17 lb/64 g/m 2) Papper som är för tjockt (som väger mer än 28 lb/105 g/m 2, med undantag för originalpapper från Canon) Papper som är tunnare än vykort, inklusive vanligt papper eller anteckningspapper som beskurits till en mindre storlek (vid utskrift på papper i A5-format eller mindre) Vykort Vykort med påklistrade foton eller klistermärken Kuvert med dubbla flikar (eller förklistrade flikar) Kuvert som har präglad eller behandlad yta Kuvert med gummerade flikar som redan har fuktats och är vidhäftande Alla typer av hålade papper Papper som inte är rektangulärt Papper som sitter samman med häftklamrar eller lim Papper med självhäftande ytor Papper som har dekorerats med glitter, osv. Överst Fylla på original Avancerad handbok Innehåll > Fylla på papper/original > Fylla på original Sid 48 av 721 Felsökning C077 Fylla på original Fylla på original Originaldokument som du kan använda Fylla på original Placera original som ska kopieras eller scannas på glasskivan. Viktigt! När du har lagt på originalet stänger du dokumentluckan ordentligt innan du börjar kopiera eller scanna. Vid scanning från en dator med programvara måste du fylla på original på ett annat sätt. Mer information finns i onlinehandboken: Avancerad handbok. 1. Lägg ett originaldokument på glasskivan. (1) Öppna dokumentluckan. Viktigt! Placera inte några föremål på dokumentluckan. De kan falla ner i det bakre facket när du öppnar dokumentluckan, vilket kan leda till att enheten slutar fungera. (2) Placera originalet MED DEN SIDA SOM SKA SCANNAS VÄND NEDÅT på glasskivan. Justera hörnet på originaldokumentet mot justeringsmärket. Viktigt! Du bör tänka på följande när du placerar originalet på glasskivan. - Placera inga föremål som väger över 2,0 kg på glasskivan. - Tryck inte på originalet så att glasskivan belastas med en tyngd större än 2,0 kg. Om du inte tar hänsyn till begränsningarna ovan kan scannern fungera dåligt eller glasskivan gå sönder. Enheten kan inte skanna det skuggade området (A) (1 mm/0,04 tum från glasskivans kanter). Fylla på original Sid 49 av 721 För bästa utskriftsresultat bör du tänka på att en marginal läggs till längs båda sidor av utskriften. Det faktiska utskriftsområdet blir då området innanför dessa marginaler. (B) 3,0 mm/0,12 tum (C) 5,0 mm/0,20 tum (D) 3,4 mm/0,13 tum (6,4 mm/0,25 tum för papper i formaten Letter och Legal) (E) 3,4 mm/0,13 tum (6,3 mm/0,25 tum för papper i formaten Letter och Legal) 2. Stäng dokumentluckan försiktigt. Överst Originaldokument som du kan använda Avancerad handbok Innehåll > Fylla på papper/original > Fylla på original > Originaldokument som du kan använda Sid 50 av 721 Felsökning C079 Originaldokument som du kan använda Du kan kopiera eller scanna följande typer av original. Originaltyper: Textdokument, tidningar och tidskrifter Fotografier, tryckta bilder, visitkort eller optiska skivor (Blu-ray/DVD/CDskivor m.m.) Storlek (B H): Obs! Max mm / 8,5 11,7 tum Tryck inte för hårt på dokumentluckan när du t.ex. placerar ett original i form av en bok på glasskivan. Du kan ta loss dokumentluckan från enheten för att göra det lättare att placera en bok på glasskivan. För information om hur du tar loss dokumentluckan från enheten, se onlinehandboken: Avancerad handbok. Överst Rutinunderhåll Avancerad handbok Innehåll > Rutinunderhåll Sid 51 av 721 Felsökning Rutinunderhåll I det här avsnittet beskrivs hur du rengör enheten när utskrifterna blir svaga, byter ut FINE-bläckkassetter när bläcket tar slut eller vidtar åtgärder när papperet inte matas ut ordentligt. Om utskriften blir svag eller färgerna felaktiga Skriva ut testmönster för munstycken Granska testmönster för munstycken Rengöra skrivhuvudet Djuprengöring av skrivhuvudet Justera skrivhuvudet Byta ut en FINE-bläckkassett Ersättningsprocedur Kontrollera bläckstatus Rengöra enheten Rengöra pappersmatningshjulet Rengöra insidan av enheten (rengöring av bottenplattan) Rengöring av utskjutande delar inuti enheten Överst Om utskriften blir svag eller färgerna felaktiga Avancerad handbok Innehåll > Rutinunderhåll > Om utskriften blir svag eller färgerna felaktiga Sid 52 av 721 Felsökning C093 Om utskriften blir svag eller färgerna felaktiga Om utskriftsresultatet är suddigt eller färgerna inte skrivs ut korrekt är skrivhuvudmunstyckena (FINEbläckkassetterna) förmodligen tilltäppta.

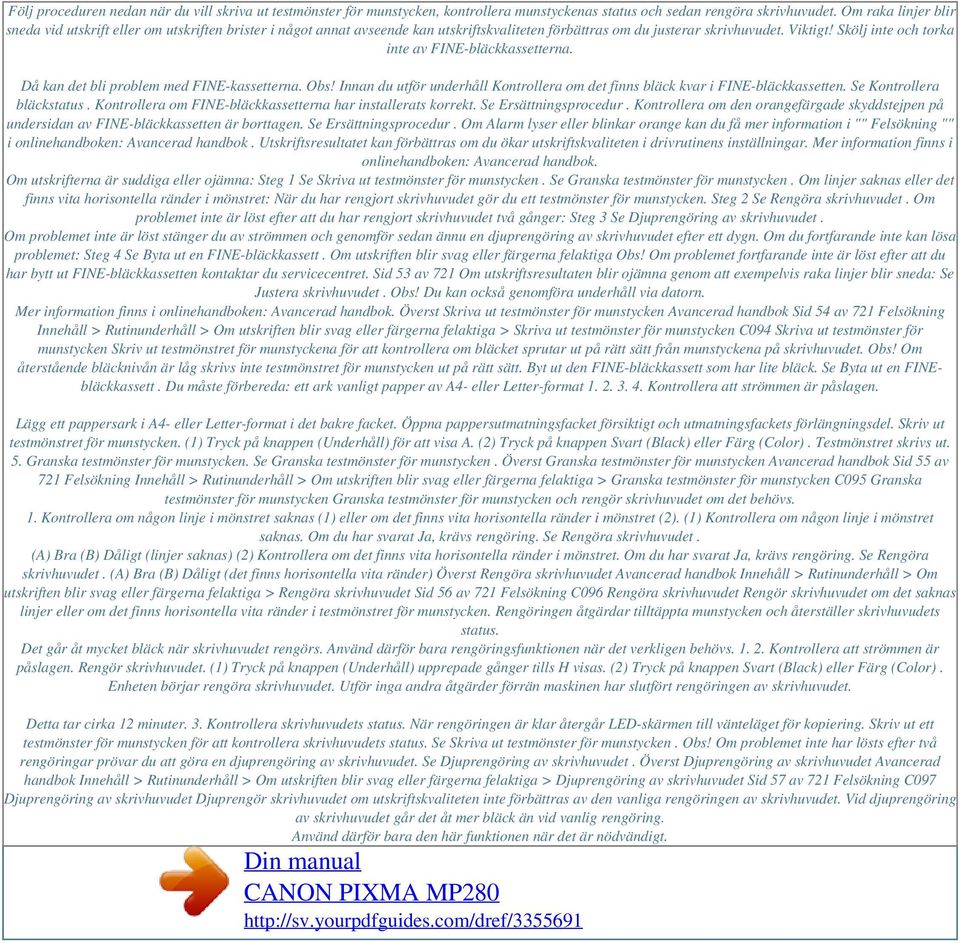

10 Powered by TCPDF ( Följ proceduren nedan när du vill skriva ut testmönster för munstycken, kontrollera munstyckenas status och sedan rengöra skrivhuvudet. Om raka linjer blir sneda vid utskrift eller om utskriften brister i något annat avseende kan utskriftskvaliteten förbättras om du justerar skrivhuvudet. Viktigt! Skölj inte och torka inte av FINE-bläckkassetterna. Då kan det bli problem med FINE-kassetterna. Obs! Innan du utför underhåll Kontrollera om det finns bläck kvar i FINE-bläckkassetten. Se Kontrollera bläckstatus. Kontrollera om FINE-bläckkassetterna har installerats korrekt. Se Ersättningsprocedur. Kontrollera om den orangefärgade skyddstejpen på undersidan av FINE-bläckkassetten är borttagen. Se Ersättningsprocedur. Om Alarm lyser eller blinkar orange kan du få mer information i "" Felsökning "" i onlinehandboken: Avancerad handbok. Utskriftsresultatet kan förbättras om du ökar utskriftskvaliteten i drivrutinens inställningar. Mer information finns i onlinehandboken: Avancerad handbok. Om utskrifterna är suddiga eller ojämna: Steg 1 Se Skriva ut testmönster för munstycken. Se Granska testmönster för munstycken. Om linjer saknas eller det finns vita horisontella ränder i mönstret: När du har rengjort skrivhuvudet gör du ett testmönster för munstycken. Steg 2 Se Rengöra skrivhuvudet. Om problemet inte är löst efter att du har rengjort skrivhuvudet två gånger: Steg 3 Se Djuprengöring av skrivhuvudet. Om problemet inte är löst stänger du av strömmen och genomför sedan ännu en djuprengöring av skrivhuvudet efter ett dygn. Om du fortfarande inte kan lösa problemet: Steg 4 Se Byta ut en FINE-bläckkassett. Om utskriften blir svag eller färgerna felaktiga Obs! Om problemet fortfarande inte är löst efter att du har bytt ut FINE-bläckkassetten kontaktar du servicecentret. Sid 53 av 721 Om utskriftsresultaten blir ojämna genom att exempelvis raka linjer blir sneda: Se Justera skrivhuvudet. Obs! Du kan också genomföra underhåll via datorn. Mer information finns i onlinehandboken: Avancerad handbok. Överst Skriva ut testmönster för munstycken Avancerad handbok Sid 54 av 721 Felsökning Innehåll > Rutinunderhåll > Om utskriften blir svag eller färgerna felaktiga > Skriva ut testmönster för munstycken C094 Skriva ut testmönster för munstycken Skriv ut testmönstret för munstyckena för att kontrollera om bläcket sprutar ut på rätt sätt från munstyckena på skrivhuvudet. Obs! Om återstående bläcknivån är låg skrivs inte testmönstret för munstycken ut på rätt sätt. Byt ut den FINE-bläckkassett som har lite bläck. Se Byta ut en FINEbläckkassett. Du måste förbereda: ett ark vanligt papper av A4- eller Letter-format Kontrollera att strömmen är påslagen. Lägg ett pappersark i A4- eller Letter-format i det bakre facket. Öppna pappersutmatningsfacket försiktigt och utmatningsfackets förlängningsdel. Skriv ut testmönstret för munstycken. (1) Tryck på knappen (Underhåll) för att visa A. (2) Tryck på knappen Svart (Black) eller Färg (Color). Testmönstret skrivs ut. 5. Granska testmönster för munstycken. Se Granska testmönster för munstycken. Överst Granska testmönster för munstycken Avancerad handbok Sid 55 av 721 Felsökning Innehåll > Rutinunderhåll > Om utskriften blir svag eller färgerna felaktiga > Granska testmönster för munstycken C095 Granska testmönster för munstycken Granska testmönster för munstycken och rengör skrivhuvudet om det behövs. 1. Kontrollera om någon linje i mönstret saknas (1) eller om det finns vita horisontella ränder i mönstret (2). (1) Kontrollera om någon linje i mönstret saknas. Om du har svarat Ja, krävs rengöring. Se Rengöra skrivhuvudet. (A) Bra (B) Dåligt (linjer saknas) (2) Kontrollera om det finns vita horisontella ränder i mönstret. Om du har svarat Ja, krävs rengöring. Se Rengöra skrivhuvudet. (A) Bra (B) Dåligt (det finns horisontella vita ränder) Överst Rengöra skrivhuvudet Avancerad handbok Innehåll > Rutinunderhåll > Om utskriften blir svag eller färgerna felaktiga > Rengöra skrivhuvudet Sid 56 av 721 Felsökning C096 Rengöra skrivhuvudet Rengör skrivhuvudet om det saknas linjer eller om det finns horisontella vita ränder i testmönstret för munstycken. Rengöringen åtgärdar tilltäppta munstycken och återställer skrivhuvudets status. Det går åt mycket bläck när skrivhuvudet rengörs. Använd därför bara rengöringsfunktionen när det verkligen behövs Kontrollera att strömmen är påslagen. Rengör skrivhuvudet. (1) Tryck på knappen (Underhåll) upprepade gånger tills H visas. (2) Tryck på knappen Svart (Black) eller Färg (Color). Enheten börjar rengöra skrivhuvudet. Utför inga andra åtgärder förrän maskinen har slutfört rengöringen av skrivhuvudet. Detta tar cirka 12 minuter. 3. Kontrollera skrivhuvudets status. När rengöringen är klar återgår LED-skärmen till vänteläget för kopiering. Skriv ut ett testmönster för munstycken för att kontrollera skrivhuvudets status. Se Skriva ut testmönster för munstycken. Obs! Om problemet inte har lösts efter två rengöringar prövar du att göra en djuprengöring av skrivhuvudet. Se Djuprengöring av skrivhuvudet. Överst Djuprengöring av skrivhuvudet Avancerad handbok Innehåll > Rutinunderhåll > Om utskriften blir svag eller färgerna felaktiga > Djuprengöring av skrivhuvudet Sid 57 av 721 Felsökning C097 Djuprengöring av skrivhuvudet Djuprengör skrivhuvudet om utskriftskvaliteten inte förbättras av den vanliga rengöringen av skrivhuvudet. Vid djuprengöring av skrivhuvudet går det åt mer bläck än vid vanlig rengöring. Använd därför bara den här funktionen när det är nödvändigt.
