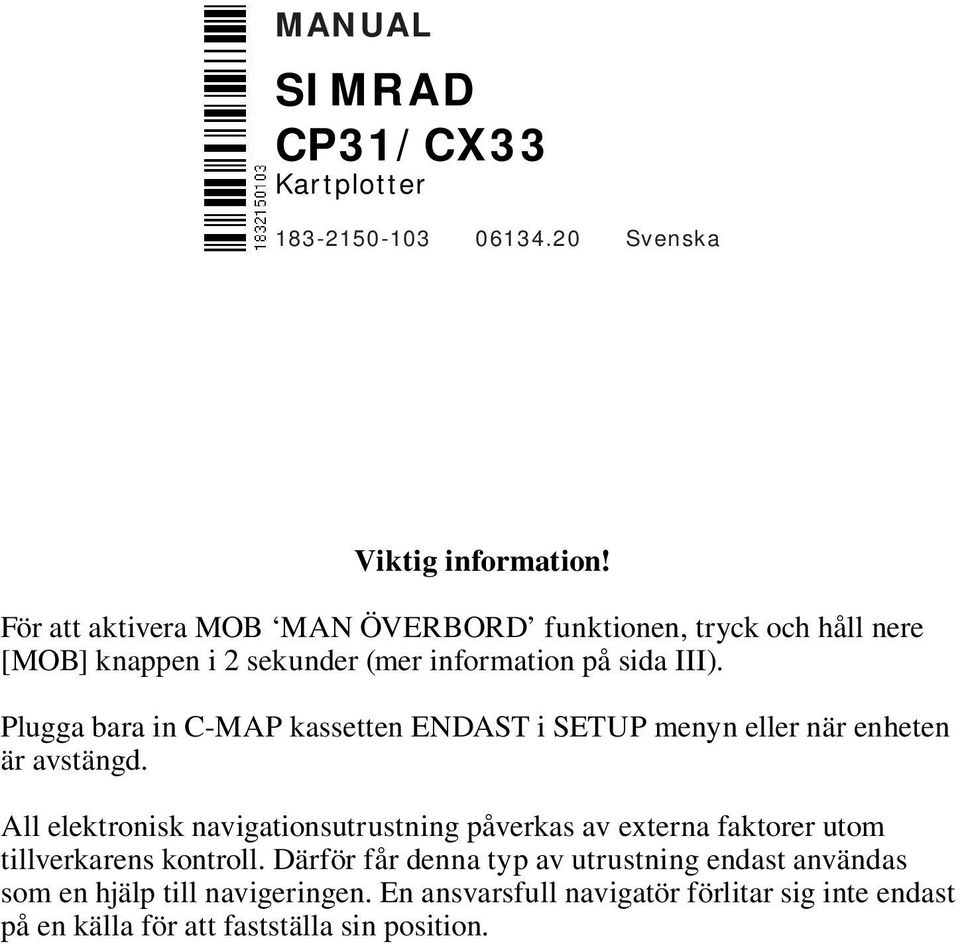

1 MANUAL SIMRAD CP31/CX33 Kartplotter Svenska Viktig information! För att aktivera MOB MAN ÖVERBORD funktionen, tryck och håll nere [MOB] knappen i 2 sekunder (mer information på sida III). Plugga bara in C-MAP kassetten ENDAST i SETUP menyn eller när enheten är avstängd. All elektronisk navigationsutrustning påverkas av externa faktorer utom tillverkarens kontroll. Därför får denna typ av utrustning endast användas som en hjälp till navigeringen. En ansvarsfull navigatör förlitar sig inte endast på en källa för att fastställa sin position.

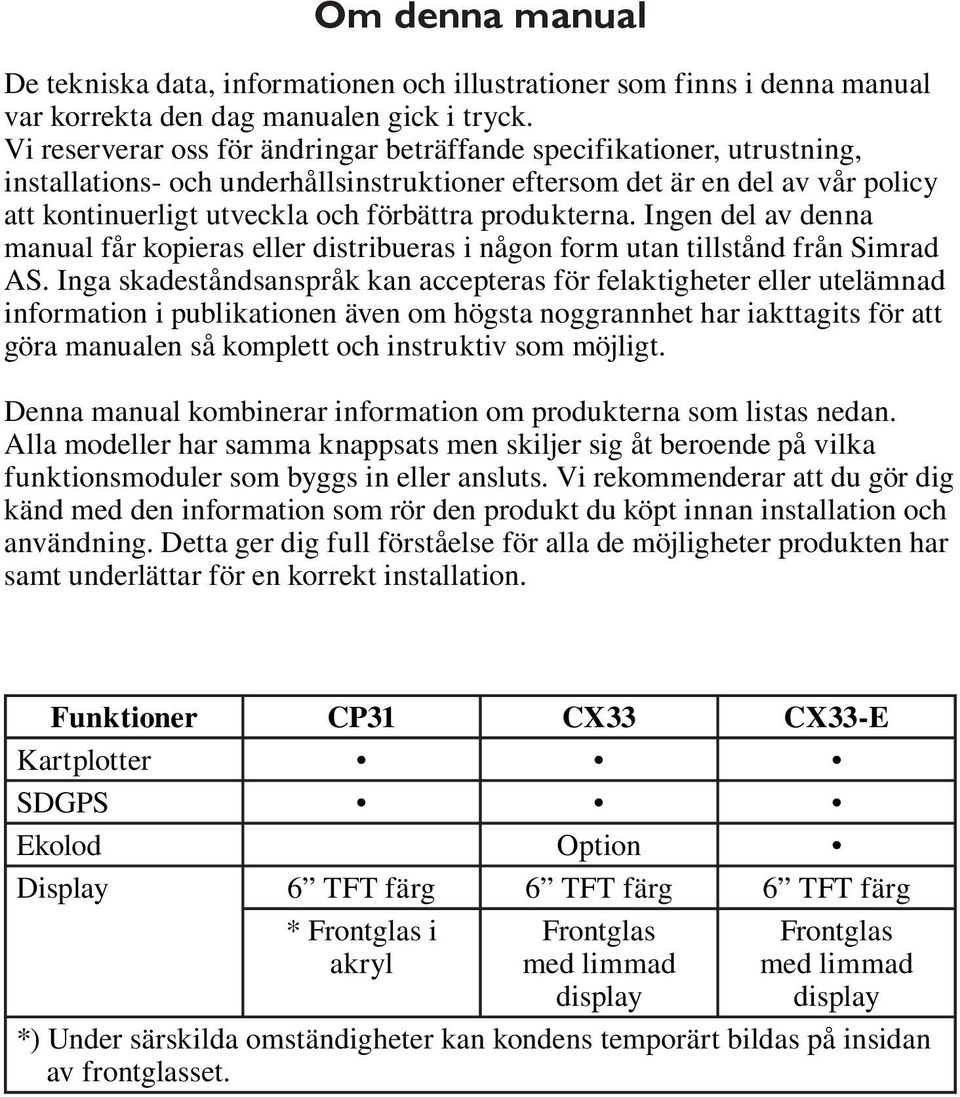

2 Om denna manual De tekniska data, informationen och illustrationer som finns i denna manual var korrekta den dag manualen gick i tryck. Vi reserverar oss för ändringar beträffande specifikationer, utrustning, installations- och underhållsinstruktioner eftersom det är en del av vår policy att kontinuerligt utveckla och förbättra produkterna. Ingen del av denna manual får kopieras eller distribueras i någon form utan tillstånd från Simrad AS. Inga skadeståndsanspråk kan accepteras för felaktigheter eller utelämnad information i publikationen även om högsta noggrannhet har iakttagits för att göra manualen så komplett och instruktiv som möjligt. Denna manual kombinerar information om produkterna som listas nedan. Alla modeller har samma knappsats men skiljer sig åt beroende på vilka funktionsmoduler som byggs in eller ansluts. Vi rekommenderar att du gör dig känd med den information som rör den produkt du köpt innan installation och användning. Detta ger dig full förståelse för alla de möjligheter produkten har samt underlättar för en korrekt installation. Funktioner CP31 CX33 CX33-E Kartplotter SDGPS Ekolod Option Display 6 TFT färg 6 TFT färg 6 TFT färg * Frontglas i akryl Frontglas med limmad display Frontglas med limmad display *) Under särskilda omständigheter kan kondens temporärt bildas på insidan av frontglasset.

3 MOB - MAN ÖVER BORD Sid-3 MOB Om någon av en händelse skulle falla överbord, tryck på [MOB] knappen och håll den nedtryckt under 2 sekunder (eller aktivera en externt placerad MOB knapp håll nedtryckt under 5 sekunder). CLR Tryck på [CLR] för att bekräfta och återställ larmet om det aktiverats av misstag. ENT Tryck på [ENT] för att göra alla relevanta data tillgängliga för en effektiv räddningsoperation: MOB Sida 1: Kartbild 1 kommer att ge ett grafiskt intryck av en man som ligger och flyter i vattnet på den aktuella MOB positionen, tillsammans med en kurslinje från aktuell position till olycksplatsen. Datafältet (om detta aktiverats) kommer att informera om: aktuell fart, kurs,bäring,avstånd till MOB position, och aktuellt djup. PAGE MOB Sida 2: Kartbild 2 kommer att framträda med samma sorts information som MOB Sida 1. PAGE MOB Page 3: Databilden kommer att ge information gällande: Kurs, Bäring och Avstånd till MOB positionen,tiden som gått sedan olyckan inträffade -först i sekunder och därefter i minuter - om * indikeras istället för siffrorna för minuterna, innebär detta att tiden som gått har överskridit 9999 minuter. De två linjerna efter TIDEN (TIME) indikerar MOB positionen i Lat/Long. PAGE MOB Page 4: Databilden kommer att ge information gällande: Datum, tid och position på MOB platsen. PAGE Växlar mellan de fyra sidorna: För att stänga av MOB navigationen (två möjligheter): Tryck antingen på [GOTO], [3] eller... tryck på [MENU], [4], [2]. För att hämta upp den senaste MOB positionen, studera avsnitt 9.4.

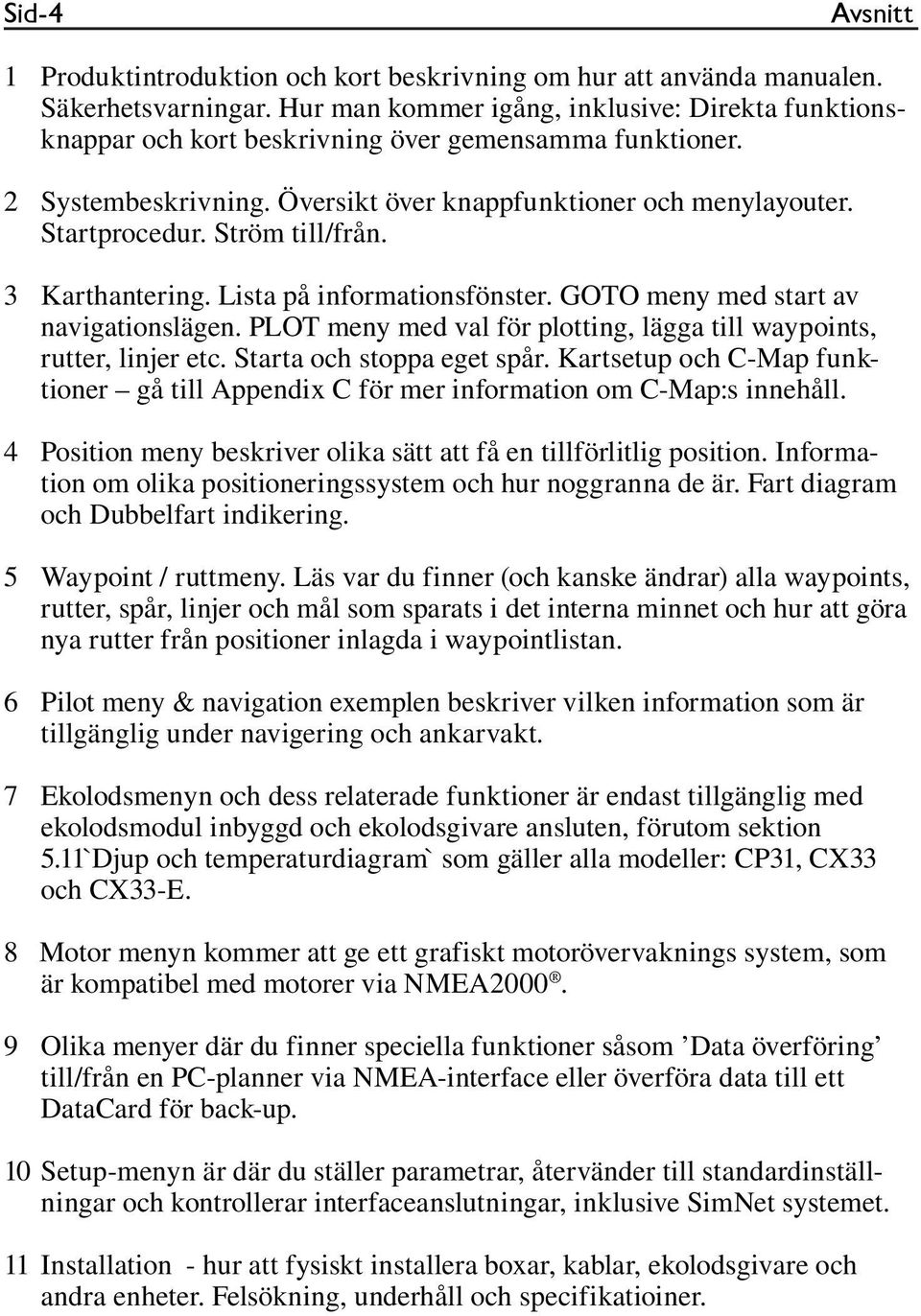

4 Sid-4 Avsnitt 1 Produktintroduktion och kort beskrivning om hur att använda manualen. Säkerhetsvarningar. Hur man kommer igång, inklusive: Direkta funktionsknappar och kort beskrivning över gemensamma funktioner. 2 Systembeskrivning. Översikt över knappfunktioner och menylayouter. Startprocedur. Ström till/från. 3 Karthantering. Lista på informationsfönster. GOTO meny med start av navigationslägen. PLOT meny med val för plotting, lägga till waypoints, rutter, linjer etc. Starta och stoppa eget spår. Kartsetup och C-Map funktioner gå till Appendix C för mer information om C-Map:s innehåll. 4 Position meny beskriver olika sätt att få en tillförlitlig position. Information om olika positioneringssystem och hur noggranna de är. Fart diagram och Dubbelfart indikering. 5 Waypoint / ruttmeny. Läs var du finner (och kanske ändrar) alla waypoints, rutter, spår, linjer och mål som sparats i det interna minnet och hur att göra nya rutter från positioner inlagda i waypointlistan. 6 Pilot meny & navigation exemplen beskriver vilken information som är tillgänglig under navigering och ankarvakt. 7 Ekolodsmenyn och dess relaterade funktioner är endast tillgänglig med ekolodsmodul inbyggd och ekolodsgivare ansluten, förutom sektion 5.11`Djup och temperaturdiagram` som gäller alla modeller: CP31, CX33 och CX33-E. 8 Motor menyn kommer att ge ett grafiskt motorövervaknings system, som är kompatibel med motorer via NMEA Olika menyer där du finner speciella funktioner såsom Data överföring till/från en PC-planner via NMEA-interface eller överföra data till ett DataCard för back-up. 10 Setup-menyn är där du ställer parametrar, återvänder till standardinställningar och kontrollerar interfaceanslutningar, inklusive SimNet systemet. 11 Installation - hur att fysiskt installera boxar, kablar, ekolodsgivare och andra enheter. Felsökning, underhåll och specifikatioiner.

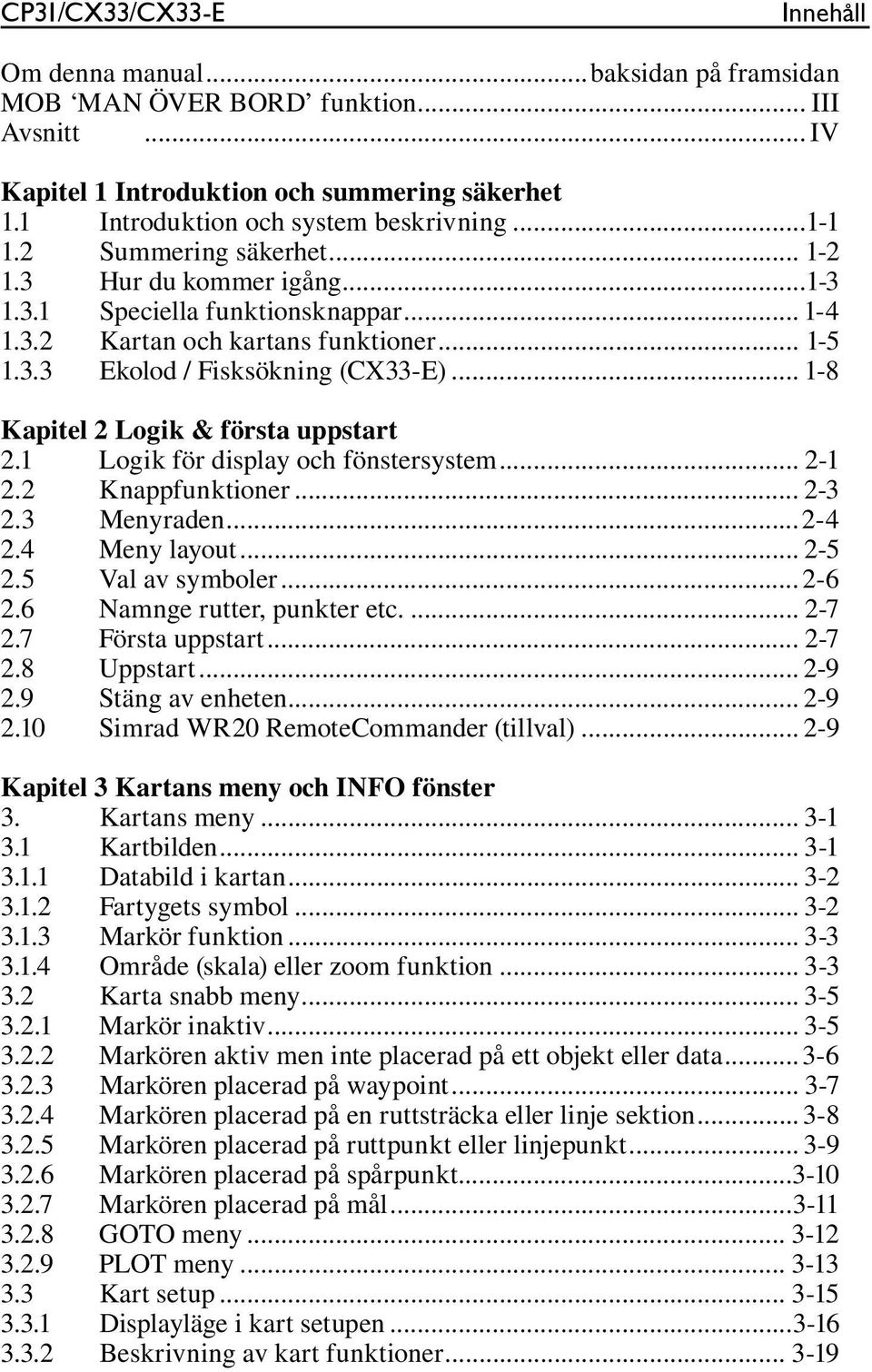

5 CP31/CX33/CX33-E Innehåll Om denna manual...baksidan på framsidan MOB MAN ÖVER BORD funktion... III Avsnitt... IV Kapitel 1 Introduktion och summering säkerhet 1.1 Introduktion och system beskrivning Summering säkerhet Hur du kommer igång Speciella funktionsknappar Kartan och kartans funktioner Ekolod / Fisksökning (CX33-E) Kapitel 2 Logik & första uppstart 2.1 Logik för display och fönstersystem Knappfunktioner Menyraden Meny layout Val av symboler Namnge rutter, punkter etc Första uppstart Uppstart Stäng av enheten Simrad WR20 RemoteCommander (tillval) Kapitel 3 Kartans meny och INFO fönster 3. Kartans meny Kartbilden Databild i kartan Fartygets symbol Markör funktion Område (skala) eller zoom funktion Karta snabb meny Markör inaktiv Markören aktiv men inte placerad på ett objekt eller data Markören placerad på waypoint Markören placerad på en ruttsträcka eller linje sektion Markören placerad på ruttpunkt eller linjepunkt Markören placerad på spårpunkt Markören placerad på mål GOTO meny PLOT meny Kart setup Displayläge i kart setupen Beskrivning av kart funktioner

6 Innehåll CP31/CX33/CX33-E Kapitel 4 Position meny 4. Position meny Positionsbilden Dubbelfart avläsning (trålfart avläsning) Fart, kurs & djup Fart diagram Satellit status SDGPS information Satelliter i SDGPS systemet Kapitel 5 Waypoint / ruttmeny 5. Waypoint / ruttmeny Waypoint lagrade i minnet Radera waypoints via menyn Rutter lagrade i minnet Radera rutt via menyn Skapa nya rutter från WP listan Rutt kalkylering Linjer lagrade i minnet Radera linjer via menyn Starta / stoppa spåret Spår lagrade i minnet Radera spåret via menyn Mål lagrade i minnet Radera mål via menyn Kapitel 6 Pilot meny & navigationsexempel 6. Pilot meny - med NAV inaktiv Motorvägsbilden Pilot meny - med NAV aktiv Motorvägsbilden Navigation setup Pilot läge - Sätt NAV off Pilot läge - Nästa waypoint Pilot läge - Omstart av aktuellt navläge Pilot läge - ETA & AVN Pilot läge - Trim & motorvägsbild Pilot läge - Ström & avdrift Ankarvakt MOB alarm och navigation Navigationsexempel Karta / markör navigation Waypoint navigation Rutt navigation

7 CP31/CX33/CX33-E Innehåll Spår navigation Kapitel 7 Ekolods meny Ekolods menyn och dess relaterade funktioner gäller i huvudsak endast CX33-E. Endast avsnitt 7.10 gäller för CP31 och CX Ekolods meny Ekolodets handhavande Ekolodsbild Variabel avståndslinjal Eko snabb meny Lagra waypoint eller händelsemärke via PLOT menyn Presentation setup Hur ekolodet fungerar Givarens spridningsvinkel Effekterna av fartygets fart Djup & temperatur diagram Kapitel 8 Motor övervakning 8. Motor meny Motor status Bränsle och transmission Batteri status Andra delen med motor övervaknings displayer Demoläge Kapitel 9 Diverse meny 9. Diverse meny Bilden för vindavläsning Decca lanes Loran C MOB data DSC VHF info Dataöverföring via DataCard Dataöverföring via DataCard till/från PC-Planner Dataöverföring via PC interface Kapitel 10 Setup meny 10. Setup meny C-MAP kassett Ekolod inställning (CX33-E) Pilot / Position setup Fartalarm, enheter & språk Interface setup

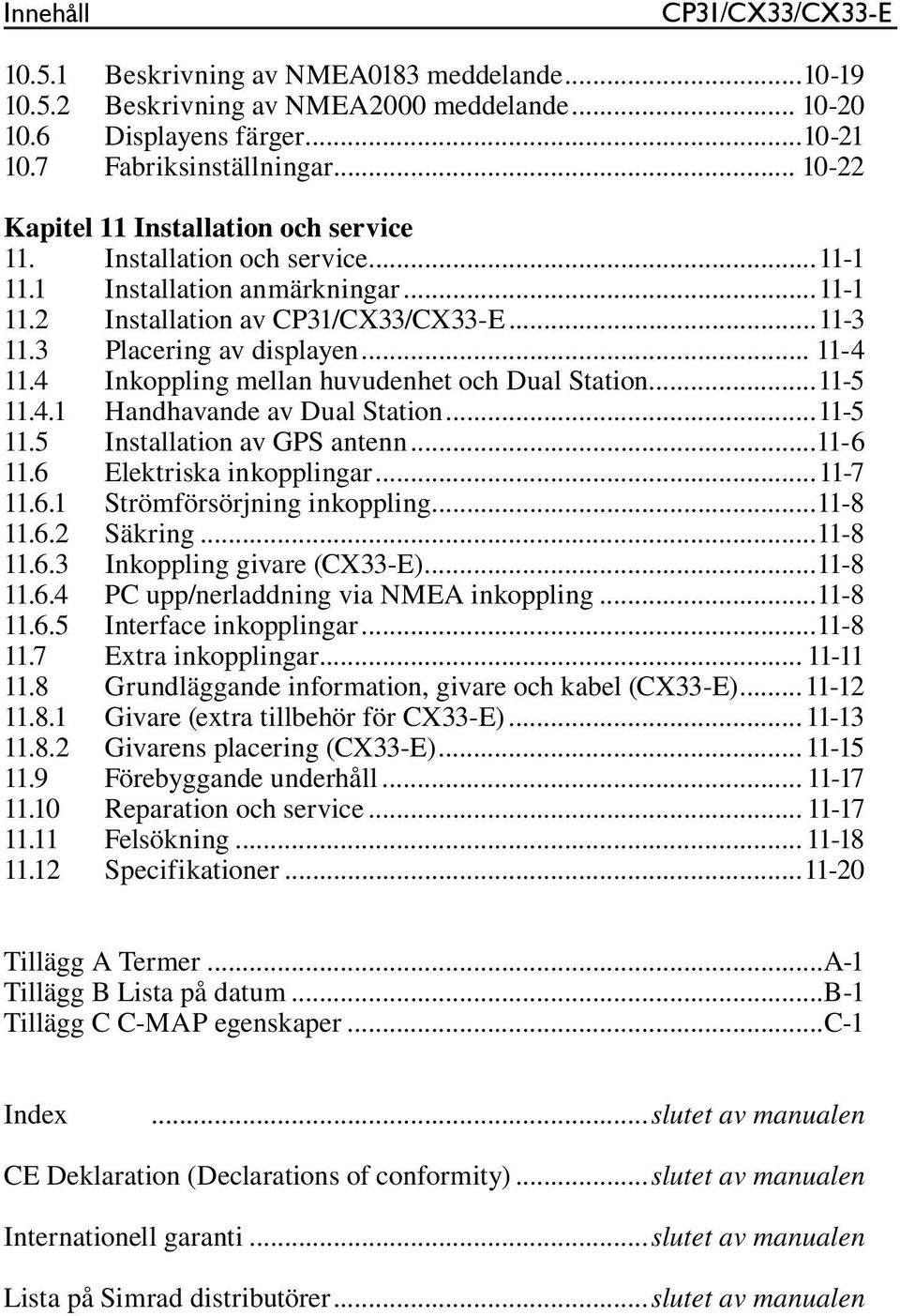

8 Innehåll CP31/CX33/CX33-E Beskrivning av NMEA0183 meddelande Beskrivning av NMEA2000 meddelande Displayens färger Fabriksinställningar Kapitel 11 Installation och service 11. Installation och service Installation anmärkningar Installation av CP31/CX33/CX33-E Placering av displayen Inkoppling mellan huvudenhet och Dual Station Handhavande av Dual Station Installation av GPS antenn Elektriska inkopplingar Strömförsörjning inkoppling Säkring Inkoppling givare (CX33-E) PC upp/nerladdning via NMEA inkoppling Interface inkopplingar Extra inkopplingar Grundläggande information, givare och kabel (CX33-E) Givare (extra tillbehör för CX33-E) Givarens placering (CX33-E) Förebyggande underhåll Reparation och service Felsökning Specifikationer Tillägg A Termer...A-1 Tillägg B Lista på datum...b-1 Tillägg C C-MAP egenskaper...c-1 Index...slutet av manualen CE Deklaration (Declarations of conformity)...slutet av manualen Internationell garanti...slutet av manualen Lista på Simrad distributörer...slutet av manualen

9 Introduktion och summering säkerhet Kapitel Introduktion och system beskrivning Gratulerar till ditt köp av SIMRAD CP31/CX33 Kartplotter / CX33-E Kartplotter med Ekolod - en kombination av det senaste inom GPS och SDGPS mottagarteknologi. Detaljerade sjökort och ett högeffektivt ekolod (tillbehör), allt samlat i en enda unik enhet i slim-line utförande med en ljusstark 6 TFT färg display. Kartsystem inkluderar en inbyggd världskarta för grov översikt samt färdplanering. Valet av kartsystemet har efter mycket rigorösa tester visat sig att C- MAP MAX och NT+ mini kassetter erbjuder de bästa sjökorten världen över. Dessa kartor finns tillgängliga över hela världen hos din lokala Simrad butik. GPS (Global Positioning System) är vid denna tidpunkt och tidevarv det mest vanliga systemet som används för navigering och positionering över hela världen. Inte endast för marina applikationer, även för landbaserade applikationer och för luftburen navigering. Detta satellitbaserade systemet har utvecklats och styrs av US Department of Defense för att ge en noggrann och pålitlig service, vilket inkluderar en 24 timmars global täckning. GPS systemet består av ungefär 24 satelliter vilka går i en omloppsbana runt jorden på en höjd av ungefär 20,200 km. Satelliterna sänder ut perfekta synkroniserade data.men, beroende på positionen, kommer signalerna från satelliterna att nå mottagaren på lite olika tidpunkter. Genom att lägga till den uppmätta tidsskillnaden till den kända positionen för satelliten är det möjligt att beräkna fartygets position med en precision inom några meters noggrannhet. SimNet data och kontroll nätverk ger tillgång till höghastighetsdata och kontroll mellan Simrad produkter som är integrerade i navigation, styrning och kommunikationssystem ombord. Ekolodsystemet (CX33-E) med inställbara frekvenser kommer att ge en imponerande bild av bottenpresentation, VRM expansion, A-scope och Vitlinje funktion. DS33-CX Dual Station för CP31/ CX33/CX33-E finns tillgänglig med en 6 ljusstark TFT färg display. Huvudenheten och Dual station enheten är identiska i design och handhavande. Hur man använder man denna manual? Innan du börjar använda enheten kan det vara en god idé att bekanta sig med enhetens knappfunktioner. Även dess menystrukturen och rotationen av de olika sidorna (fönstren) är bra att känna till, detta beskrivs i kapitel 2 innan du börjar använda enheten, fortsätt därefter med avsnitt 2.7 Första uppstart. För ett snabbt svar på en viss terminologi, studera avsnittet Termer och Index i slutet av denna manual. Även

10 Kapitel 1-2 Introduktion och summering säkerhet avsnittet, Hur du kommer igång i detta kapitel kommer att ge dig en snabb introduktion till vissa av de funktioner som du har tillgång till. Bildexemplen som visas i denna manual är inte alltid exakta kopior av den bild du kommer se i displayen, eftersom detta beror på vilken system konfiguration du använder och vilken inställning du valt att använda. Hur du tolkar speciellt markerade knappsymboler etc. i manualen: +/- Antingen + (plus) eller - (minus) knappen kan användas. 0-9 Alfa-numeriska knappar för att programmera siffror. A-Z Alfa-numeriska knappar för att programmera bokstäver. Viktiga anmärkningar. 2,3 Indikerar att du skall trycka på knapparna [2] och [3] för att uppnå det som är skrivet i kursiv text intill knappen. 1.2 Summering säkerhet Försiktighet: Öppna inte upp utrustningen, endast kvalificerad personal skall arbeta med enhetens innanmäte. Om displayglaset spricker, var försiktig så du inte skär dig på de mycket mycket vassa kanterna på glasskärvorna. Livslängden på det interna minnesbatteriet är minimum 5 år. Om batteriet inte byts ut innan det är helt tomt kommer allt minne i enheten att försvinna. Vi rekommenderar starkt att du med jämna intervaller lagrar alla data på ett Simrad Datakort. För att byta ut batteriet, kontakta närmaste Simrad förhandlare. Strömkälla, säkring och spänningskabel: Kontrollera att DC strömförsörjningen till enheten uppfyller området på 10 till 32 volt. Notera att korrekt säkring måste användas (information gällande säkringen finner du i avsnitt Specifikationer). Försäkra dig om att spänningskabeln är ordentligt fastsatt vid spänningskällan. Jordning: För att reducera effekterna av elektriska störningar och risk för elektrisk chock, jorda enheten till fartygets jord via jordskruven som sitter placerad på enhetens baksida. En bra jordning krävs också för den utrustning som kopplas in till CP31/CX33/CX33-E. Mjukvara: Versionen på mjukvaran i huvudenheten (se uppstartsbilden) bör alltid noteras i händelse av en service situation, eller när man beställer en Dual Station.

11 Introduktion och summering säkerhet Kapitel Hur du kommer igång När man startar upp systemet för allra första gången, den första gången efter att man bytt programvara eller utfört en master reset: Försäkra dig om att all hårdvara är installerad och att de elektriska inkopplingarna är utförda och inkopplade i enlighet med instruktionerna. PWR Tryck och håll nedtryckt [PWR] knappen tills du ser en bild i displayen Systemet kommer att utföra en mjukvara uppdatering och kontrollera efter kommunikation aktivitet. När detta är slutfört kommer ett nytt uppstart-fönster att presenteras i bilden: Automatisk ingångskälla setup Setup för Interface inte utförts! För att starta automatisk ingång setup för källa, se till att alla inkopplade produkter är aktiverade, och tryck på ENT. Start ENT När du är säker på att alla inkopplade produkter är igång: ENT Tryck [ENT] för att starta automatisk ingångskälla setup, -om en ny produkt kopplas in senare, studera avsnitt 10.5 Interface setup. Nytt fönster: Automatisk ingångskälla setup listar upp Data typ, Grupp och Källa av inkopplade enheter. ENT Tryck [ENT] för att fortsätta ENT Tryck [ENT] när du är klar att återgå till normalt handhavande - gå till [MENU], [8], [2] om du vill utföra justeringar i interface setupen. Kurs är bara tillgängligt om en kompass lästes av under uppstart proceduren.

12 Kapitel 1-4 Introduktion och summering säkerhet Din aktuella position kommer automatiskt att uppdateras inom ett par minuter. När uppdateringen är klar kommer fartygets symbol i kartbilden att blinka och ***kommer att ersättas med aktuell kurs och fart avläsning Speciella funktionsknappar CHART Ett kort tryck kommer växla mellan: Karta + datafält placerat antigen på högra sidan av bilden eller överst i bilden, och... CHART Ett långt tryck kommer växla mellan: ekolodsdata (CX33-E). Karta 1 Karta 2 ECHO Ett kort tryck kallar fram ekolodsbilden eller Djup & temp.diagram: CX33-E CP31/CX33 PILOT Ett kort tryck kommer växla mellan: Motorvägsbild ETA & AVN Trim & motorvägsbild PAGE Tryck på [PAGE] knappen för at växla mellan fyra av användaren inställbara sidor (fönster).

13 Introduktion och summering säkerhet Kapitel Kartan och kartans funktioner CHART Tryck på [CHART] knappen för att kalla fram Karta 1 - studera exempel i avsnitt C-MAP kassetter (standby) Tryck [MENU],[8],[CHART] när du sätter in eller tar ur en C-MAP kassett. Välj och ställ in kartans område Tryck på en av de numeriska knapparna 1-9 för att välja ett område (och kartans skala). Knappen 9 kommer att välja det största området och knappen 1 det minsta. Använd +/-knapparna för att justera området/kartskalan i mindre steg. Markör och info fönster Tryck på markörknappen för att aktivera hårkorset i kartbilden. Placera markören på ett C-MAP objekt t.e.x. en boj eller fyr för att kalla fram ett litet datafönster som beskriver detaljer gällande objektet. Datafönstret kommer att stanna kvar i bilden under ungefär 10 sekunder eller tills markören förflyttas igen.tryck på [ENT],[2] för att få tillgång till ytterliggare detaljer gällande C- MAP objekt eller användardata t.e.x. waypoints, rutter, etc. Tryck på [CLR] för att stänga av markörfuktionen. Fartygets symbol kommer nu automatiskt att centreras och presenteras i kartbilden. Finn närmaste tidvatten och hamnservice 1. Tryck på markör knappen (för att aktivera) 2. Tryck [ENT],[3] 3. Flytta markören upp/ner för att välja t.ex. Hamn/Marina symbol 4. Lokalisera alternativ hamn med +/-knappen, och Tryck på [ENT] 5. Tryck [ENT],[2] för ytterliggare detaljer gällande faciliteter på den valda hamnen. Navigera till markören (peka ut och gå dit) 1. Flytta markören till den punkt du vill gå (första punkten) 2. Tryck [GOTO] 3. Tryck [1] för att starta navigationen. Du kan nu flytta markören till nästa punkt och när du vill byta till nästa sträcka (ben), tryck bara på [GOTO],[2].

14 Kapitel 1-6 Introduktion och summering säkerhet Hur man plottar eller programmerar waypoint och märken Med markören i läge OFF (Tryck [CLR]) Tryck [PLOT] och välj från: [PLOT] Plotta fartygets position som ett händelsemärke. [1] Plotta fartygets position. Du kan programmera in ny lat/long värden och ändra symbolens storlek, typ och färg. [3] Programmera in specifik waypoint. Föreslaget namn, symbol, etc. kan förändras. [6] Plotta fartygets position som ett mål. Med markören aktiverad i kartbilden har du också tillgång till: [2] Plotta waypoint - markörens position. [6] Plotta markörens position som ett mål. Hur du skapar en rutt i kartbilden 1. Placera markören på positionen för den första ruttpunkten. 2. Tryck [PLOT ],[4]:Skapa rutten. 3. Flytta markören till nästa destination och tryck på [PLOT ] -(upprepas). 4. Tryck [ENT ] när du är färdig att lagra rutten. Du kan programmera in ett nytt namn för rutten, ändra typ och färg för kurslinjen i rutten. 5. Tryck [ENT ] för att acceptera och lagra rutten. Hur du skapar en rutt från existerande waypoints lagrade i WP listan 1. Tryck [MENU],[3],[2] för att kalla fram ruttlistan. 2. Tryck [CLR] Skapa en ny rutt från WP listan.. 3. Flytta markören upp/ner för att välja WP position för den första ruttpunkten, och den tryck på [PLOT] knappen. 4. Repetera punkt 3 för att lägga till nya WP positioner till rutten (den sista ruttpunkten i den högra kolumnen är alltid tom, vilket ger möjlighet till att en ny slutlig ruttpunkt kan läggas till i ett senare skede). 5. När rutten är slutförd, tryck på [ENT] knappen för att acceptera och gå till Redigera rutt. 6. I Redigera rutt bilden, kan du ge rutten ett nytt namn, ändra typ och färg för kurslinjen, etc. 7. Tryck på [ENT ] för att acceptera ändringarna och spara rutten. 8. Tryck på [MENU ] för att gå till ruttlistan, vilken kommer att ge dig en översikt på det totala antalet rutter som är lagrade i CP31/CX33/CX33-E. Hur man redigerar en rutt gummibandsfunktion För att flytta en punkt: 1. Placera markören på punkten du vill förflytta. 2. Tryck [ENT],[1],[2]. 3. Flytta markören till en ny position. 4. Tryck [ENT] för att slutföra.

15 Introduktion och summering säkerhet Kapitel 1-7 För att lägga in en ny punkt: 1. Placera markören på sträckan där den nya punkten skall läggas in. 2. Tryck [ENT],[1],[2]. 3. Flytta markören till den position där den nya ruttpunkten skall placeras. 4. Tryck [ENT] för att slutföra. Hur man startar upp navigering till waypoint (två sätt) Placera markören på symbolen för den WP du vill navigera till: 1. Tryck [GOTO],[2]. 2. Tryck [ENT] för att starta navigationen. Utan att placera markören på symbolen för den WP du vill navigera till: 1. Tryck [GOTO],[2]. 2. Använd +/-knapparna för att välja den WP du vill navigera till. 3. Tryck [ENT] för att starta navigationen. Hur du startar upp ruttnavigeringen (två sätt) Placera markören på den ruttpunkt du vill navigera till först: 1. Tryck [GOTO],[3]. 2. Välj riktning i rutten: Framåt eller Bakåt. 3. Tryck [ENT] för att starta navigeringen. Utan att placera markören på den ruttpunkt du vill navigera till först: 1. Tryck [GOTO],[3]. 2. Använd +/-knapparna för att välja namn på rutten. 3. Använd markörknappen för att gå till ruttpunktens nummer, och välj den rutt du vill gå till med hjälp av +/- knapparna. 4. Välj riktning i rutten: Framåt eller Bakåt. 5. Tryck [ENT] för att starta navigeringen. Avancera eller stoppa navigeringen Tryck [GOTO],[1] för avancera till nästa punkt i rutten. Tryck [GOTO],[3] för att stoppa navigeringen. Starta och stoppa spåret 1. Tryck [PLOT],[7]. 2. Innan spåret börjar ritas ut, kan du ge spåret ett nytt namn, göra förändringar i spårintervallen, spårlinje typer och ändra dess färg. 3. Tryck [ENT] för att starta spåret. 4. När du vill stoppa spåret, tryck [PLOT],[8],[ENT].

16 Kapitel 1-8 Introduktion och summering säkerhet Ekolod / Fisksökning (CX33-E) ECHO Tryck på [ECHO] knappen för att kalla fram ekolodsbilden - studera display exemplet i avsnitt Välj och ställ in ekolodets område Tryck på en av de numeriska knapparna 1-9 för att välja ett område. Knappen 9 kommer att välja det största området och knappen 1 det minsta. Använd +/- knapparna för att justera område i mindre steg. Knappen 0 kommer att välja Automatiskt djupområde. A-scope - Tryck [ENT], [2] för att växla A-scope till/från. Styrkan på aktuellt eko indikeras i både bredd och färgintensitet. Ändra frekvens - Tryck [ENT], [1] för att växla mellan 50 och 200 khz. Förstärkning Ställ in förstärkningen med markörens vänster/höger sida till den punkt då du precis kan uppfatta lite störningar i ekolodsbilden. Bottenlås bild* - Tryck [ENT], [4] Bottenlåset är en kombination av standard Ekolodsbild och ett förstorat område vid botten. Zoom bild* - Tryck [ENT], [5] Expansionen är en kombination av standard ekolodsbild och förstorat område runt VRM Variabel Avståndslinjal. Växlingsbild* - Tryck [ENT], [6] när du går i djupa vatten. Välj avståndsområde för expansionsfönstret. Expansionsfönstret kan automatiskt följa bottenkurvan eller ställas in manuellt med +/- knapparna. *Återgå till standard ekolodsbild genom att trycka på [ENT], [3]. Uteffekt från - Tryck [ENT], [ECHO] för att stoppa sändningen för att kunna se störningar som tas upp av givaren eller för att reducera strömforbrukningen. Presentation setup - Tryck [ENT], [9] för att få tillgång till setup Bilden för antingen 50 eller 200 khz. Tryck [ENT] för att bekräfta ändringarna, eller lämna setup bilden utan att utföra några ändringar genom att trycka på [MENU]. Ekolod-inställning - Tryck [MENU], [8], [ECHO] när du behöver utföra generella inställningar, välja givare eller välja demonstrationsläget, etc.

17 Logik & första uppstart Kapitel Logik för display och fönstersystem CP31/CX33/CX33-E har ett multi-funktionsfönster och ett data presentation system som ger tillgång till fullskärms- eller delad bild kombinerat med kartbild och datapresentation. Hel bild. Delad bild. Det finns fyra förinställda sidor (fönster) som kan ställas in till den presentation du önskar - studera nästa sida.

18 Kapitel 2-2 Logik & första uppstart Växla mellan fyra förinställda sidor manuellt: PAGE Tryck på [PAGE] knappen igen och igen för att växla mellan de fyra förinställda sidorna, som enligt fabriksinställning är: Karta 1 med informationsfält, Position, Motorvägsbild, Djup & temperatur diagram eller Ekolod 200kHz (CX33-E) presentation. De förinställda sidorna kan också växlas med en extern kontakt, studera avsnitt 11.7 extra inkopplingar för mer detaljerad information. Växla mellan fyra förinställda sidor automatiskt: PAGE Håll nedtryckt [PAGE] knappen under två sekunder för att starta en rotation av de fyra sidorna i intervaller på 5 sekunder denna intervall kan ändras, studera avsnitt 10.4 för mer detaljerad information. Tryck på [PAGE ] igen för att återgå till normalt handhavande. Exempel på hur man ändrar en förinställd sida: Om du till exempel är i processen att skapa ett spår,kanske du vill byta ut motorvägsbilden mot en bild innehållande spårfunktionen. PAGE Tryck på [PAGE] knappen tills motorvägsbilden framträder MENU Tar fram menyraden, och... 3,5 tar fram spårbilden Samma bild kan väljas för presentation i mer än en sida, om detta väljs via menyn. Snabbknapparna: [CHART], [ECHO] och [PILOT] kommer att gå till aktuell sida med den önskade presentationen om den finns där, och om inte finns där: kommer den ersättas med bilden på den aktiva sidan.

19 Logik & första uppstart Kapitel Knappfunktioner Vissa av knappfunktionerna är generella och kan användas när du vill. Andra knappfunktioner är relaterade till en viss meny(er) och kan endast användas när man befinner sig i den avsedda menyn. CHART Snabbknappen till Karta 1 bilden. Växlar mellan kartbild och delad bild samt databilden. Håll nedtryckt under 2 sekunder för att växla till Karta 2. ECHO Snabbknappen till Djup & temperatur diagram eller Ekolodsbilden (CX33-E). PILOT Snabbknappen till motorvägsbilden. Växlar mellan motorvägsbilden, ETA & AVN, Trim & motorvägsbild. PAGE Växlar mellan fyra förinställda sidor (fönster).håll nedtryckt under 2 sekunder för automatisk rotation av de fyra förinställda sidorna. Ett nytt tryck på knappen kommer att återgå till normalt handhavande. MENU Aktiverar eller inaktiverar menyraden. Går ur datafönster utan att vidtaga någon åtgärd. ENT Öppnar för/bekräftar inprogrammering och redigering av data. Tar fram information gällande märken, waypoints, etc. i kartbilden tillsammans med ett flertal INFO fönster. Ger tillgång till setup bilden. Flyttar markören i data- och kartbilden samt aktiverar markören i kartan. Flyttar vänster/höger/upp/ner i menysystemet. Ytterliggare för Ekolodsfunktion: Justerar förstärkning (vänster/ höger). Aktiverar och förflyttar VRM (upp/ner) i ekolodsbilden. MOB Håll nedtryckt under 2 sekunder för att aktivera MOB - Man överbord funktionen, vilken startar ett spår och ger guidning tillbaka till MOB positionen. GOTO Aktiverar GOTO meny med val av navigationslägen. PLOT Aktiverar PLOT meny med möjligheten till att plotta/programmera en waypoint, rutt, linje etc, eller fartygets position från vilken bild som helst i systemet. +/- Ändrar skalområde i kartbild eller ekolodsbilden (CX33-E) t.ex. + (plus) zoomar ut bilden för bättre översikt (större område) / -(minus) zoomar in för bättre detaljrikedom (mindre område). Växlar också

20 Kapitel 2-4 Logik & första uppstart mellan tillgängliga värden. 0-9 De alfa-numeriska knapparna programmerar och väljer data i de olika menybilderna. Knapparna 1-9 är också knappen för snabbskalan, vilka var och en representerar en fast kartskala eller ekolodsområde (CX33-E). Knappen 0 centrerar markören/fartyget i kartbilden eller aktiverar det automatiska djupområdet för ekolodet (CX33-E). CLR Inaktiverar markören (och centrerar fartyget) i kartbilden. Raderar data i Programmerings- eller redigerings läget. PWR Uppstart - tryck och håll knappen nedtryckt tills en bild framträder. Tar fram ett fönster där du kan ställa in displayens ljusstyrka, bakgrundsbelysningen för knappsatsen, och välja önskad dagbild, nattbild eller anpassa färgpaletten i displayen. Håll nedtryckt under 2 sekunder för att stänga av enheten. 2.3 Menyraden MENU Växlar menyraden till/från För att få plats med hela menyraden i bilden så har vissa menyer förkortats. Men, den sist valda menyn kommer att vara markerad, och om det är en meny som är förkortad, kommer den kompletta menytexten att nu indikeras över menystapeln. PILOT KARTA POS WP/RTE PILOT LOD MOTOR DIV SETUP 1 Motorvägsbild 2 Waypoint navigation, etc. När man valt t.ex.. 4:PILOT från menyraden, kommer dess associerade menyer att rulla ner. Knappa in den önskade funktionens nummer, eller använd markören för att markera menyn och tryck på [ENT]. Om du vill växla till en annan meny, använd markören vänster/höger för att stega till den önskade menyn. De flesta funktionerna i menyerna är generella, och kan kallas fram när som helst. Inaktiva funktioner i menyn kommer att ha en annan

21 Logik & första uppstart Kapitel 2-5 färg från resten av funktionerna. Menyraden kommer att försvinna från bilden vid valet av en funktion, eller genom att trycka på [MENU] knappen. Om den inte används inom 30 sekunder kommer den automatiskt att försvinna. 2.4 Meny layout 1 KARTA 2 POS 1 Karta 1 1: Position 1 WP lista 3 WP/RTE 2 Karta 2 1: Dubbelfart indikering 2 Rutter 3 Fart, kurs & djup 3 Rutt kalkylering 4 Fart diagram 4 Linjer 5 Satelliter 5 Spår 6 SDGPS 6 Mål PILOT menyn är dynamisk och kommer att anpassas efter den funktion som närvarande används. Navigationsläge inaktiv: 4 PILOT Navigationsläge aktiv: 4 PILOT 1 Motorvägsbild 1 Motorvägsbild 2 Waypoint navigation 2 Sätt NAV off 3 Rutt navigation 3 Nästa waypoint 4 Spår navigation 4 Omstart av aktuellt navläge 5 Ankarvakt 5 ETA & AVN 6 Trim & motorvägsb. 6 Trim & motorvägsbild 7 Set & drift 7 Set & drift

22 Kapitel 2-6 Logik & första uppstart 5 EKOLOD 7 MOTOR 7 DIV 1 Ekolod 50kHz (CX33-E) 1 Motor status 1 Vind 2 Ekolod 200kHz (CX33-E) 2 Bränsle och transm. 2 Decca lanes 3 Djup & temp. diagram 3 Batteri status 3 Loran C 4 2:a Motor status 4 MOB data CP31: 5 2:a Bränsle och transm. 5 DSC info 1 Djup & temp. diagram 6 2:a Batteri status 6 Data överföring 8 SETUP CHART C-MAP kassette ECHO Ekolod-inställning (CX33-E) PILOT Pilot / Position inställning 1 Fartalarm, enheter & språk 2 Interface setup 3 Display färg 4 Fabriksinställning När man väljer en undermeny i SETUP menyn, kommer bilden alltid att framträda i ett pop-up fönster. Detta innebär att när du accepterat ändringarna eller beslutat att gå ur bilden, kommer bilden att försvinna från displayen. Den kommer altså inte att stanna kvar som en del av fönstersystemet, eftersom du inte har någon användning för denna typ av bild i fonster systemet. 2.5 Val av symboler Waypoint och andra punkter som framträder i kartbilden kan markeras med en av 18 olika symboler samt 8 händelsemärken i små eller stora symboler: Waypoint Fyr Märke Styrbord Röd boj Fisk Nord Babord Grön boj Plattform Syd MOB Vrak Fara Bränning Hamn Ost Väst EVENT 4 (1 av 8 diamant formade typer)

23 Logik & första uppstart Kapitel Namnge rutter, punkter etc. Välj först med knappen den önskade bokstaven, därefter kan du antingen genom upprepade knapptryckningar välja den bokstav du vill använda dig av mellan t.ex.a, B, C, 1, eller när du valt en bokstav så kan du gå fram och tillbaks i alfabetet med hjälp av +/- knapparna. Använd markören för att gå till nästa bokstav eller gå tillbaka i texten om du knappar in en felaktig bokstav. Beroende på aktuellt språk innehåller knapp 0 (noll) speciella karaktärer t.ex. Æ Ø Å Ä Ö Ü Ñ, och knapp 9 (nio) kommer att innehålla: (tomrum). - Tryck på [CLR] knappen för att radera allt från markörens position och åt höger i raden. 2.7 Första uppstart När man startar upp systemet för allra första gången, den första gången efter att man bytt programvara eller utfört en master reset: Försäkra dig om att all hårdvara är installerad och att de elektriska inkopplingarna är utförda och inkopplade i enlighet med instruktionerna. PWR Tryck och håll nedtryckt [PWR] knappen tills du ser en bild i displayen Systemet kommer att utföra en mjukvara uppdatering och kontrollera efter kommunikation aktivitet. När detta är slutfört kommer ett nytt uppstart-fönster att presenteras i bilden. Automatisk ingångskälla setup Setup för Interface inte utförts! För att starta automatisk ingång setup för källa, se till att alla inkopplade produkter är aktiverade, och tryck på ENT. Start ENT

24 Kapitel 2-8 Logik & första uppstart När du är säker på att alla inkopplade produkter är igång: ENT Tryck [ENT] för att starta automatisk ingångskälla setup, -om en ny produkt kopplas in senare, studera avsnitt 10.5 Interface setup. Nytt fönster: Automatisk ingångskälla setup listar upp Data typ, Grupp och Källa av inkopplade enheter. ENT Tryck [ENT] för att fortsätta ENT Tryck [ENT] när du är klar att återgå till normalt handhavande - gå till [MENU], [8], [2] om du vill utföra justeringar i interface setupen. Kurs är bara tillgängligt om en kompass lästes av under uppstart proceduren. PWR Tryck på [PWR] knappen igen för att ställa in bildens ljusstyrka och välja dag- eller nattbild. Flytta runt i bilden med hjälp av markörknappen och ändra inställningarna med +/- knapparna... ENT Bekräfta med [ENT] Enheten kommer nu att utföra en helt automatisk uppstart och finna sin korrekta position utan ytterligare programmeringar. Uppstart proceduren är slutförd när en position framträder i positionsbildenstudera avsnitt 4.1. Ekolodet har ett demonstrationsprogram, som kan aktiveras i ekolodets setup meny, studera avsnitt 10.2 för mer information. När en givare installerats och valts i ekolodsinställningen, och ekolodet är klart för användning, försäkra dig om att ekolodets demonstrationsläge är avstängt. Välj språk: MENU Tar fram menyraden, och... 8,1 tryck [8], [1] för att ta fram menyn för språket Tryck upp på markören för att gå till nedre delen av bilden +/- Välj språk ENT Bekräftar inställningen

25 Logik & första uppstart Kapitel Uppstart Vid uppstart för första gången, eller efter att man laddat in en ny programvara, eller efter det att en master reset utförts studera avsnitt 2.7. För alla andra uppstarter: PWR För att sätta igång CP31/CX33/CX33-E, tryck och håll [PWR] knappen nedtryckt tills en bild framträder ENT Tryck [ENT] när systemet är redo 2.9 Stäng av enheten PWR Kallar fram INFO fönstret, och... PWR Tryck och håll nedtryckt tills bilden slocknar CP31/CX33/CX33-E är nu avstängd. Alla data och setup inställningar lagras i enhetens internminne och kommer givetvis vara tillgängligt nästa gång enheten startas upp Simrad WR20 Remote Commander (tillval) WR20 är den första fjärrkontrollen som både kan visa och kontrollera elektroniken ombord när den anslutits till SimNet nätverkssystemet. Du kan från avstånd kontrollera din NavStation med full kontroll över MOB funktion överallt med ett avstånd upp till 100m. Du kommer att ha en smidig kontroll av pilot och navigation. Du kan utföra VHF samtal från WR20 och mycket, mycket mer. Den nya WR20 - din perfekta rorsman Liten tålig vattentät handset Display storlek: 35x25 mm Vikt: 150g Bluetooth klass 1 Uppladdningsbara Li-Ion batteri Bakgrundsbelyst knappsats Knapplås Smidig halsrem Miljötålighet: -10 till +55 C Dimensioner: H:133 mm, W:55 mm, D:32 mm

26 Kapitel 2-10 Logik & första uppstart

27 Kartans meny och INFO fönster Kapitel Kartans meny 1 KARTA 1 Karta 1 1: Karta 2 1: För säkerhets skull skall navigation med elektroniska kartor alltid användas i kombination med vanliga pappers sjökort. 3.1 Kartbilden MENU Tar fram menyraden, och... 1,1 tryck [1] och [1] för att ta fram Karta 1 MENU Tar fram menyraden, och... 1,2 tryck [1] och [2] för att ta fram Karta 2 Kartbilden presenterar den inbyggda världskartan såväl som de detaljerade C-MAP NT+ eller NT MAX elektroniska sjökorten som måste placeras i uttaget under enhetens knappsats. CHART Snabbknappen till kartfunktioner: 1. Går till sidan med Karta 1 om den finns i systemet. 2. Går till sidan med Karta 2 om Karta 1 inte finns i systemet. 3. Lägger in Karta 1 i aktivt fönster om ingen kartbild finns i systemet. 4. Växlar mellan datafält och ekolodsbild (CX33-E). 5. Håll [CHART] knappen nedtryckt under 2 sekunder för att växla mellan Karta 1 och Karta 2. CHART CP31/CX33/CX33-E: Karta + datafält placerat antigen på högra siden eller överst i bilden. CX33-E: Karta + ekolodsdata.

28 Kapitel 3-2 Kartans meny och INFO fönster = Fart = Kurs = Markör = Bäring = Avstånd Områdes indikering Visa skala (5.1nm) kan ställas till/från i Kart setup, avsnitt 3.3. Under kart uppdatering/uppritning kommer en process stapel att täcka indikatorn för skalan Databild i kartan Databilden i kartbilden (med markören avstängd) kommer att ge dig fartygets aktuella fart, kurs och *position i lat/long (tillsammans med fart genom vattnet och djupindikering. *) Referera till avsnitt 4.1 Status indikator och precision. Med markören aktiverad, informerar databilden om fartygets aktuella fart och kurs; markörens position i lat/long, bäring och avstånd från aktuell position till markörens position Fartygets symbol Farrtygets symbol indikerar den aktuella positionen i kartilden och vektorn informerar om aktuell kurs (ingång från kompass) eller sann kurs (kurs över grund). Det finns en inbyggd centereringsfunktion som automatiskt förflyttar kartbilden så att fartygets aktuella position presenteras i bilden (med markören avstängd). 0 *** Tryck [0] för att centrera fartygets position i kartbilden (med markören avstängd)

29 Kartans meny och INFO fönster Kapitel Markör funktion Med kartbilden aktiv: Tryck på markör knappen för att aktivera kartmarkören (hårkorset) CLR Tryck [CLR] för att inaktivera (ta bort) kartmarkören igen Kartmarkören kommer automatiskt att inaktiveras om den inte används de senaste fem minuterna. Kartbilden kommer då uppdateras och centrera aktuell position till centrum av kartbilden. Använd markörknappen för att flytta markören till någon riktning i kartbilden. Kartan kommer automatiskt att justeras när markören når utkanten av kartbilden. 0 *** Tryck [0] för att centrera markören i kartbilden (med markören aktiverad) I databilden kommer markören att visas i form av en markerad ruta i det aktiva fältet, eller kommer det aktiva fältet att markeras tydligt Område (skala) eller zoom funktion Med kartbilden aktiv: 1-9 Tryck på en av de numeriska knapparna för att snabbt ändra kartans skala: [1] = 1:600 [2] = 1:2,000 [3] = 1:6,000 [4] = 1:20,000 [5] = 1:60,000 [6] = 1:200,000 [7] = 1:600,000 [8] = 1:2,000,000 [9] = 1:6,600,000 - Tryck på minus knappen för att zooma in för detaljrikedom (mindre område) + Tryck på plus knappen för att zooma ut för översikt (större område) Att använda den utökade skalnivån ger det bästa resultatet när man skall ända skalområdet i kartbilden. Använd först de numeriska knapparna 1-9 för att välja önskad kartbild, finjustera därefter skalan

30 Kapitel 3-4 Kartans meny och INFO fönster genom att använda +/- knapparna. Beroende på aktuell kartbild,kan du zooma in eller ut två till tre gånger innan den utökade skalnivån stängs av och kartan ändras till en ny nivå av detaljrikedom. Den utökade skalnivån kan sättas i läge till/från i menyn för kartan (fabriksvärde =TILL). Studera avsnitt 3.3 Kart setup. Detaljer i kartbilden finns inte alltid tillgänglig i alla skalor i alla områden. Icke täckta områden kommer markeras med räfflat, eller helt blåfärgat område med koordinat rutnät (när rutmönsteren är satt i läge AUTO (fabriksvärde i kart setup), beroende på aktuell skala studera avsnitt 3.3 Kart setup för ytterliggare detaljer om vad som kan presenteras i kartbilden och vad du kan välja att presentera för information eller vilken information du kan ta bort. Den inbyggda världskartan kan zoomas upp/ner i sex steg, i en skala på ungefär 1:33,000,000 till 1:2,000,000. En överzoom funktion ger dig möjlighet att zooma ner över kartans nivå, vilken då automatiskt stängs av och ersätts med ett lat/long rutnät. I detta läge kan skalan gå ända ner till 1:600.

31 Kartans meny och INFO fönster Kapitel Karta snabb meny Ett antal pop-up INFO fönster finns tillgängliga huvudsakligen i den aktiv kartbilden. Endast ett fåtal av funktionerna INFO fönstret kan användas från menyerna. Studera avsnitt till Markör inaktiv ENT Med kartbilden i aktiv fönster och markören avstängd, tryck på [ENT] för att ta fram snabb menyn med följande att välja från: Skala: 1: Inga användardata på fartygets position Aktuell kartskala 1 Redigera användardata Inaktiv funktion 2 Kart info Studera tillägg C 3 Finn närmaste hamnservice Studera tillägg C 4 Bäring och avst. mellan A och B Inaktiv funktion 9 Tidvatten förutsägelse Studera tillägg C 9 Kart setup Studera avsnitt Centrera till aktuell position PAGE Ytterliggare användardata MENU Exit Gå ur info fönster 0 Centrera till aktuell position kommer att uppdatera kartbilden och placera fartygets position i centrum av kartbilden PAGE Ytterliggare användardata kommer at växla mellan tillgängliga data för fartygets position

32 Kapitel 3-6 Kartans meny och INFO fönster Markören aktiv men inte placerad på ett objekt eller data ENT Med kartbilden i aktiv fönster och markören inte placerat på något objekt eller data, tryck på [ENT] för att ta fram snabb menyn med följande att välja från: Skala: 1: Inga användardata på markörens position Aktuell kartskala 1 Redigera användardata Inaktiv funktion 2 Kart info Studera tillägg C 3 Finn närmaste hamnservice Studera tillägg C 4 Bäring och avst. mellan A och B 9 Tidvatten förutsägelse Studera tillägg C 9 Kart setup Studera avsnitt Centrera markören PAGE Ytterliggare användardata MENU Exit Inaktiv funktion Gå ur info fönster 4 Bäring & avstånd mellan A och B kommer snabbt ge dig bäring och avstånd från aktuell markör position (A) till en annan punkt (B). Flytta markören till punkt B och läs av beräkningen i det lilla info fönstret. Tryck [MENU] för att gå ur funktionen. 0 Centrera markören kommer att uppdatera kartbilden och placera markör positionen till centrum av kartbilden.

33 Kartans meny och INFO fönster Kapitel Markören placerad på waypoint ENT Med kartbilden i aktiv fönster och markören placerad på en waypoint, tryck [ENT] för att ta fram snabb menyn med följande att välja från: WP lokaliserad Namn: WP 1 LAT N LON E 1 Redigera användardata 2 Kart info Studera tillägg C 3 Finn närmaste hamnservice Studera tillägg C 4 Bäring och avst. mellan A och B Studera avsnitt Tidvatten förutsägelse Studera tillägg C 9 Kart setup Studera avsnitt Centrera markören Studera avsnitt PAGE Ytterliggare användardata MENU Exit Gå ur info fönster 1 Redigera användardata öppnar för ett nytt info fönster: Waypoint 1 Edit Redigera namn, symbol, färg etc. 2 Flytta Flytta waypoint med markören CLR Radera Radera waypoint MENU Exit Gå ur info fönster PAGE Ytterliggare användardata kommer att växla mellan tillgängliga data på markörens position

34 Kapitel 3-8 Kartans meny och INFO fönster Markören placerad på en ruttsträcka eller linje sektion ENT Med kartbilden i aktiv fönster och markören placerad på en rutt sträcke eller linje sektion, tryck på [ENT] för att ta fram snabb menyn med följande att välja från: Rutt sträcka lokaliserad: 5-6 Namn: RTE 1 Sträcka: B nm Total: 5 sträcka 143.1nm 1 Redigera användardata 2 Kart info Studera tillägg C 3 Finn närmaste hamnservice Studera tillägg C 4 Bäring och avst. mellan A och B Studera avsnitt Tidvatten förutsägelse Studera tillägg C 9 Kart setup Studera avsnitt Centrera markören Studera avsnitt PAGE Ytterliggare användardata MENU Exit Gå ur info fönster 1 Redigera användardata och öppnar för ett nytt info fönster: Rutt sträcka 1 Edit sträcka Öppnar för nytt info fönster för att redigera ruttsträckan 2 Lägg in punkt Flytta markören för att lägga in ny punkt 3 Edit Öppnar nytt info fönster för att redigera rutten CLR Delete Radera hela rutten MENU Exit Går ur info fönster PAGE Ytterliggare använderdata kommer att växla mellan data för ruttpunkt och ruttsträcka.

35 Kartans meny och INFO fönster Kapitel Markören placerad på ruttpunkt eller linjepunkt ENT Med kartbilden i aktiv fönster och markören placerad på en ruttpunkt eller linjepunkt, tryck på [ENT] för att ta fram snabb menyn med följande att välja från : Ruttpunkt lokaliserad: 5 Namn: RTE 1 Från start: 108.8nm Till slut: 34.26nm 1 Redigera användardata 2 Kart info Studera tillägg C 3 Finn närmaste hamnservice Studera tillägg C 4 Bäring och avst. mellan A och B Studera avsnitt Tidvatten förutsägelse Studera tillägg C 9 Kart setup Studera avsnitt Centrera markören Studera avsnitt PAGE Ytterliggare användardata MENU Exit 1 Edit user data opens for a new info window: Gå ur info fönster Ruttpunkt 1 Edit punkt Öppnar nytt fönster för att redigera ruttpunkt 2 Flytta punkt Flytta punkten med markören CLR Radera punkt Radera ruttpunkt 3 Lägg till punkt Lägg till punkten till rutten - i början ell.slutet 4 Edit Öppnar ett nytt info fönster för att redigera rutten 5 Radera Raderar hela rutten MENU Exit Går ur info fönstret PAGE Ytterliggare användardata kommer att växla mellan data för ruttpunkt och ruttsträcka

36 Kapitel 3-10 Kartans meny och INFO fönster Markören placerad på spårpunkt Spårpunkter identifieras inte lika lätt som en ruttpunkt, du kan behöva förflytta markören på spåret för att lokalisera en spårpunkt. ENT Med kartbilden i aktiv fönster och markören placerad på en spårpunkt, tryck [ENT] för att ta fram snabb menyn med följande att välja från: Spårpunkt lokaliserad: 3 Namn: TRACK 1 Total: 836 punkter nm 1 Redigera användardata 2 Kart info Studera tillägg C 3 Finn närmaste hamnservice Studera tillägg C 4 Bäring och avst. mellan A och B Studera avsnitt Tidvatten förutsägelse Studera tillägg C 9 Kart setup Studera avsnitt Centrera markören Studera avsnitt PAGE Ytterliggare användardata MENU Exit Gå ur info fönster 1 Redigera användardata öppnar för ett nytt info fönster: Spårpunkt CLR Radera punkt Radera spårpunkt 1 Radera punkter från A-B Se nedan 2 Edit Öppnar ett nytt fönster 3 Radera Radera hela spåret MENU Exit Går ur info fönster Tryck [1] för att radera punkterna från A till B - flytta markören till punkt B, och tryck på [ENT] för att radera alla spårpunkter mellan markörens position och punkt B. PAGE Ytterliggare användardata om markören er placerad på ett MOB spår, du kan växla mellan data för MOB symbolen och data för

37 Kartans meny och INFO fönster Kapitel 3-11 MOB spåret. Symbolen och spåret redigeras separat Markören placerad på mål ENT Med kartbilden i aktiv fönster och markören placerad på en målsymbol, tryck [ENT ] för att ta fram snabb menyn med följande att välja från: Mål lokaliserad Namn: TARGET 1 LAT N LON E 1 Redigera användardata 2 Kart info Studera tillägg C 3 Finn närmaste hamnservice Studera tillägg C 4 Bäring och avst. mellan A och B Studera avsnitt Tidvatten förutsägelse Studera tillägg C 9 Kart setup Studera avsnitt Centrera markören Studera avsnitt PAGE Ytterliggare användardata MENU Exit 1 Redigera användardata öppnar för ett nytt fönster: Gå ur info fönster Mål 1 Edit Redigera namn, färg, position etc. 2 Flytta Flytta punkten med markören CLR Radera Radera mål MENU Exit Gå ur info fönster PAGE Ytterliggare användardata kommer att växla mellan tillgängliga på markörens position

38 Kapitel 3-12 Kartans meny och INFO fönster GOTO meny GOTO Genväg till de olika navigationslägena: Välj NAV läge 1 Markör 2 Waypoint 3 Rutt 4 Spår 5 Ankarvakt MENU Exit För att välja Markör navigation krävs det att Karta 1 eller Karta 2 är vald och att markören är aktiverad. Waypoint, Rutt och Spår navigation kräver att en waypoint,rutt eller ett spår är lagrat i enhetens minne. (NAV läget kan också aktiveras från PILOT menyn). För ytterliggare detaljer gällande de olika Navigationslägen, studera kapitel 6. Pilot meny & navigation exempel. Ankarvakt Vid ankring kan man ställa in ett förinställt alarmområde som aktiveras om fartyget tappar ankargreppet och börjar drifta. Systemet sänder då ut en akustisk tonstöt och ett larm presenteras i displayen. -Studera Avsnitt 6.3 Ankarvakt. Om man trycker på [GOTO ] knappen när ett av Navigationslägena är aktivt, kommer detta pop-up fönster att framträda i bilden: Navigering är aktiv 1 Nästa waypoint 2 Omstart av aktuellt navläge 3 Sätt NAV OFF MENU Exit Tryck [1] för att avancera till nästa waypoint i rutten (Rutt navigation). Tryck [2] om du av någon anledning har driftat och vill återstarta navigationen från din aktuella position till den närmaste punkten.
