Industriarmatur IP44. Teknisk beskrivning: IP-klass: IP44. Ljuskälla: Lysrör T8, sockel G13, T5 sockel G9 (in går ej).

Transkript

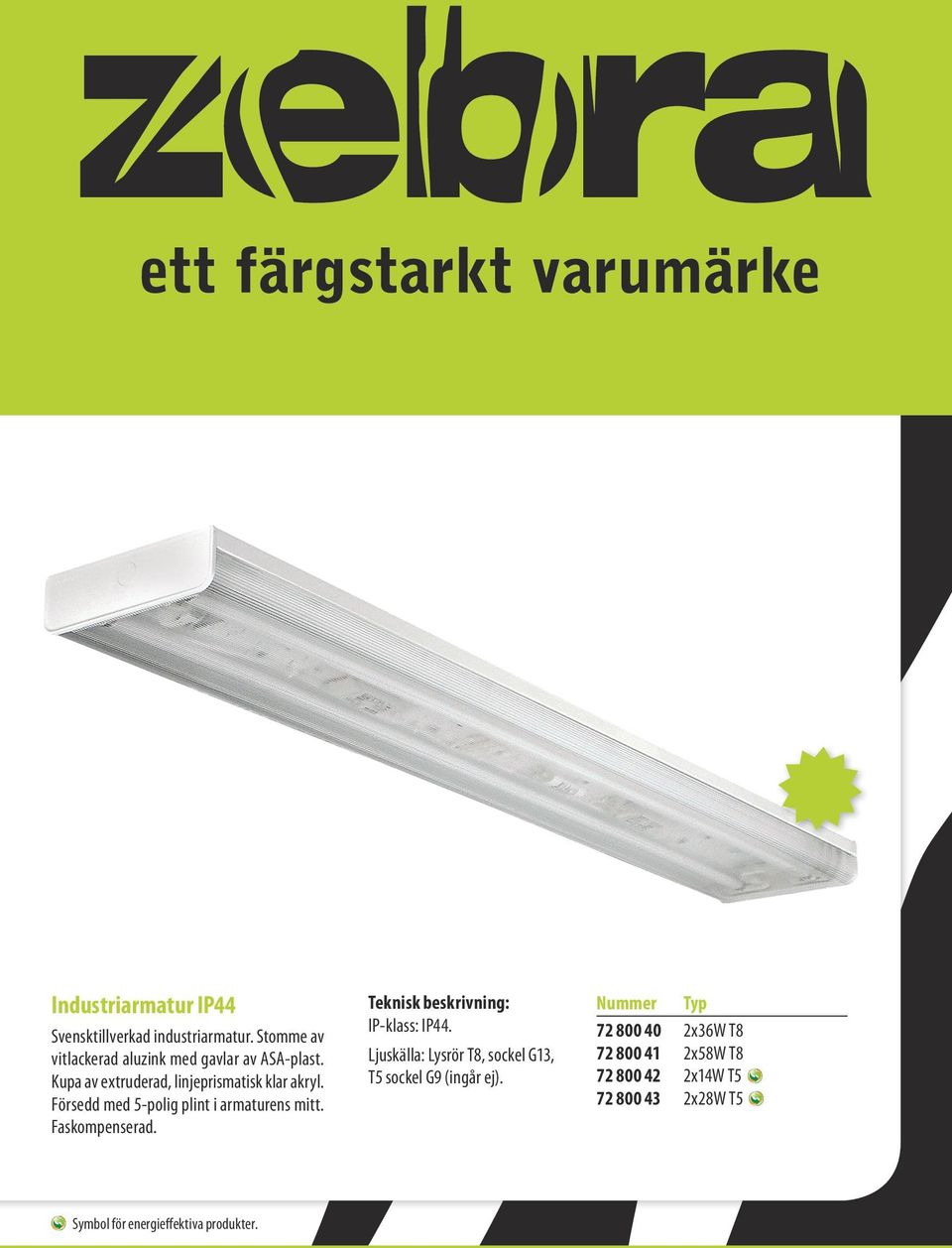

1 Industriarmatur IP44 Svensktillverkad industriarmatur. Stomme av vitlackerad aluzink med gavlar av ASA-plast. Kupa av extruderad, linjeprismatisk klar akryl. Försedd med 5-polig plint i armaturens mitt. Faskompenserad. IP-klass: IP44. Ljuskälla: Lysrör T8, sockel G13, T5 sockel G9 (in går ej) x36W T x58W T x14W T x28W T5 Symbol för energieffektiva produkter.

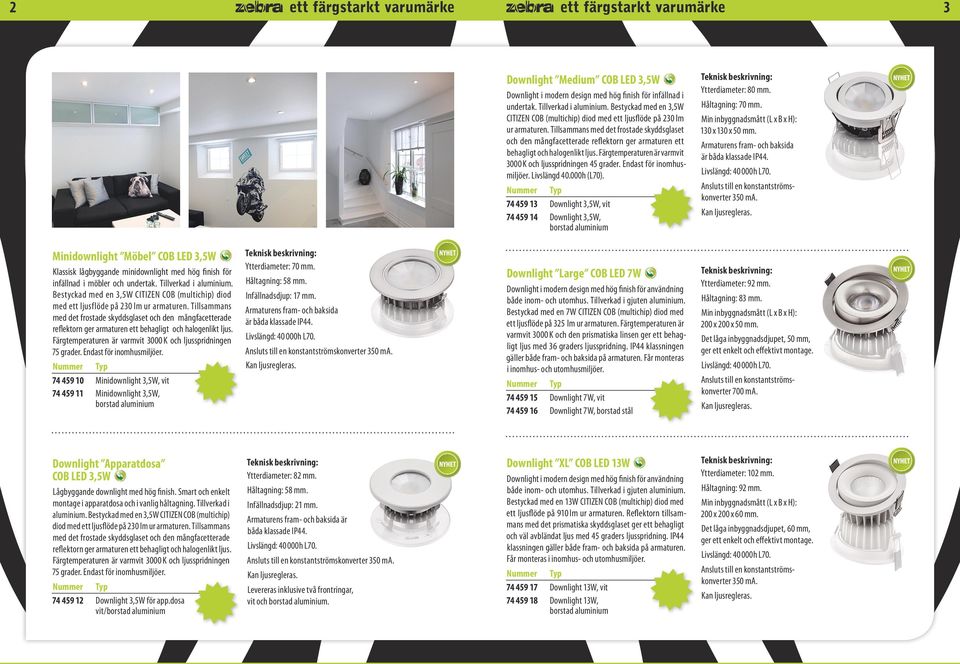

2 2 3 Downlight Medium COB LED 3,5W Downlight i modern design med hög finish för infällnad i undertak. Tillverkad i aluminium. Bestyckad med en 3,5W CITIZEN COB (multichip) diod med ett ljusflöde på 230 lm ur armaturen. Tillsammans med det frostade skyddsglaset och den mångfacetterade reflektorn ger armaturen ett behagligt och halogenlikt ljus. Färgtemperaturen är varmvit 3000 K och ljusspridningen 45 grader. Endast för inomhusmiljöer. Livslängd h (L70) Downlight 3,5W, vit Downlight 3,5W, borstad aluminium Ytterdiameter: 80 mm. Håltagning: 70 mm. Min inbyggnadsmått (L x B x H): 130 x 130 x 50 mm. Armaturens fram- och baksida är båda klassade IP44. Ansluts till en konstantströmskonverter 350 ma. Minidownlight Möbel COB LED 3,5W Klassisk lågbyggande minidownlight med hög finish för infällnad i möbler och undertak. Tillverkad i aluminium. Bestyckad med en 3,5W CITIZEN COB (multichip) diod med ett ljusflöde på 230 lm ur armaturen. Tillsammans med det frostade skydds glaset och den mångfacetterade reflektorn ger armaturen ett behagligt och halogenlikt ljus. Färgtemperaturen är varmvit 3000 K och ljusspridningen 75 grader. Endast för inomhusmiljöer Minidownlight 3,5W, vit Minidownlight 3,5W, borstad aluminium Ytterdiameter: 70 mm. Håltagning: 58 mm. Infällnadsdjup: 17 mm. Armaturens fram- och baksida är båda klassade IP44. Ansluts till en konstantströms konverter 350 ma. Downlight Large COB LED 7W Downlight i modern design med hög finish för användning både inom- och utomhus. Tillverkad i gjuten aluminium. Bestyckad med en 7W CITIZEN COB (multichip) diod med ett ljusflöde på 325 lm ur armaturen. Färgtemperaturen är varmvit 3000 K och den prismatiska linsen ger ett behagligt ljus med 36 graders ljusspridning. IP44 klassningen gäller både fram- och baksida på armaturen. Får monteras i inomhus- och utomhusmiljöer Downlight 7W, vit Downlight 7W, borstad stål Ytterdiameter: 92 mm. Håltagning: 83 mm. Min inbyggnadsmått (L x B x H): 200 x 200 x 50 mm. Det låga inbyggnadsdjupet, 50 mm, ger ett enkelt och effektivt montage. Ansluts till en konstantströmskonverter 700 ma. Downlight Apparatdosa COB LED 3,5W Lågbyggande downlight med hög finish. Smart och enkelt montage i apparatdosa och i vanlig håltagning. Tillverkad i aluminium. Bestyckad med en 3,5W CITIZEN COB (multichip) diod med ett ljusflöde på 230 lm ur armaturen. Tillsammans med det frostade skyddsglaset och den mångfacetterade reflektorn ger armaturen ett behagligt och halogenlikt ljus. Färgtemperaturen är varmvit 3000 K och ljusspridningen 75 grader. Endast för inomhusmiljöer Downlight 3,5W för app.dosa vit/borstad aluminium Ytterdiameter: 82 mm. Håltagning: 58 mm. Infällnadsdjup: 21 mm. Armaturens fram- och baksida är båda klassade IP44. Ansluts till en konstantströms konverter 350 ma. Levereras inklusive två frontringar, vit och borstad aluminium. Downlight XL COB LED 13W Downlight i modern design med hög finish för användning både inom- och utomhus. Tillverkad i gjuten aluminium. Bestyckad med en 13W CITIZEN COB (multichip) diod med ett ljusflöde på 910 lm ur armaturen. Reflektorn tillsammans med det prismatiska skydds glaset ger ett behagligt och väl avbländat ljus med 45 graders ljusspridning. IP44 klassningen gäller både fram- och baksida på armaturen. Får monteras i inomhus- och utomhusmiljöer Downlight 13W, vit Downlight 13W, borstad aluminium Ytterdiameter: 102 mm. Håltagning: 92 mm. Min inbyggnadsmått (L x B x H): 200 x 200 x 60 mm. Det låga inbyggnadsdjupet, 60 mm, ger ett enkelt och effektivt montage. Ansluts till en konstantströmskonverter 350 ma.

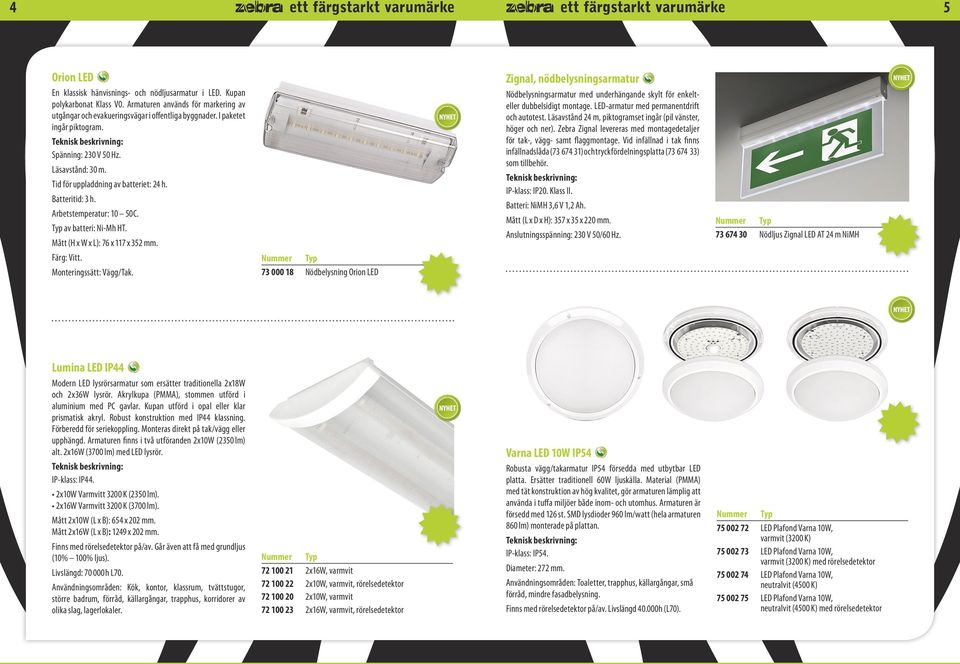

3 4 5 Orion LED En klassisk hänvisnings- och nödljusarmatur i LED. Kupan polykarbonat Klass V0. Armaturen används för markering av utgångar och evakueringsvägar i offentliga byggnader. I paketet ingår piktogram. Spänning: 230 V 50 Hz. Läsavstånd: 30 m. Tid för uppladdning av batteriet: 24 h. Batteritid: 3 h. Arbetstemperatur: 10 50C. Typ av batteri: Ni-Mh HT. Mått (H x W x L): 76 x 117 x 352 mm. Färg: Vitt. Monteringssätt: Vägg/Tak. Zignal, nödbelysningsarmatur Nödbelysningsarmatur med underhängande skylt för enkelteller dubbelsidigt montage. LED-armatur med permanentdrift och autotest. Läsavstånd 24 m, pikto gramset ingår (pil vänster, höger och ner). Zebra Zignal levereras med montagedetaljer för tak-, vägg- samt flaggmontage. Vid infällnad i tak finns infällnadslåda ( ) och tryck fördelningsplatta ( ) som tillbehör. IP-klass: IP20. Klass II. Batteri: NiMH 3,6 V 1,2 Ah. Mått (L x D x H): 357 x 35 x 220 mm. Anslutningsspänning: 230 V 50/60 Hz Nödljus Zignal LED AT 24 m NiMH Nödbelysning Orion LED Lumina LED IP44 Modern LED lysrörsarmatur som ersätter traditionella 2x18W och 2x36W lysrör. Akrylkupa (PMMA), stommen utförd i aluminium med PC gavlar. Kupan utförd i opal eller klar prismatisk akryl. Robust konstruktion med IP44 klassning. Förberedd för seriekoppling. Monteras direkt på tak/vägg eller upphängd. Armaturen finns i två utföranden 2x10W (2350 lm) alt. 2x16W (3700 lm) med LED lysrör. IP-klass: IP44. 2x10W Varmvitt 3200 K (2350 lm). 2x16W Varmvitt 3200 K (3700 lm). Mått 2x10W (L x B): 654 x 202 mm. Mått 2x16W (L x B): 1249 x 202 mm. Finns med rörelsedetektor på/av. Går även att få med grundljus (10% 100% ljus). Livslängd: h L70. Användningsområden: Kök, kontor, klassrum, tvättstugor, större badrum, förråd, källargångar, trapphus, korridorer av olika slag, lagerlokaler x16W, varmvit x10W, varmvit, rörelsedetektor x10W, varmvit x16W, varmvit, rörelsedetektor Varna LED 10W IP54 Robusta vägg/takarmatur IP54 försedda med utbytbar LED platta. Ersätter traditionell 60W ljuskälla. Material (PMMA) med tät konstruktion av hög kvalitet, gör armaturen lämplig att använda i tuffa miljöer både inom- och utomhus. Armaturen är försedd med 126 st. SMD lysdioder 960 lm/watt (hela armaturen 860 lm) monterade på plattan. IP-klass: IP54. Diameter: 272 mm. Användningsområden: Toaletter, trapphus, källargångar, små förråd, mindre fasadbelysning. Finns med rörelsedetektor på/av. Livslängd h (L70) LED Plafond Varna 10W, varmvit (3200 K) LED Plafond Varna 10W, varmvit (3200 K) med rörelsedetektor LED Plafond Varna 10W, neutralvit (4500 K) LED Plafond Varna 10W, neutralvit (4500 K) med rörelsedetektor

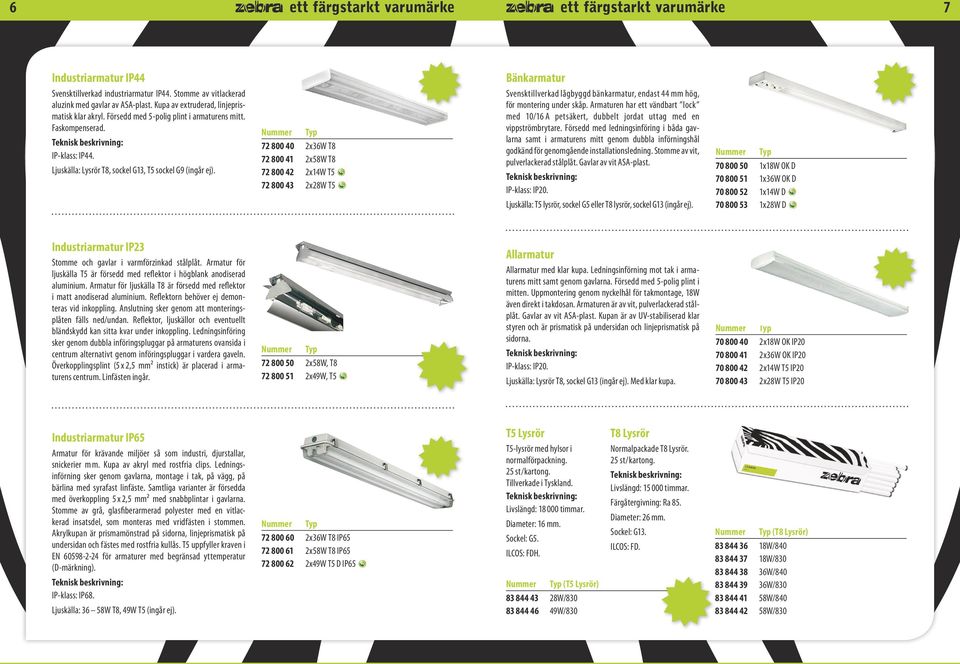

4 6 7 Industriarmatur IP44 Svensktillverkad in dustriarmatu r IP44. Stomme av vitlackerad aluzink med gavlar av ASA-plast. Kupa av extruderad, linjeprismatisk klar akryl. Försedd med 5-polig plint i armaturens mitt. Faskompenserad. IP-klass: IP44. Ljuskälla: Lysrör T8, sockel G13, T5 sockel G9 (in går ej) x36W T x58W T x14W T x28W T5 Bänkarmatur Svensktillverkad lågbyg gd bänkarmatur, endast 44 mm hög, för montering under skåp. Armaturen har ett vändbart lock med 10/16 A petsäkert, dubbelt jordat uttag med en vippström brytare. Försedd med led ningsinföring i båda gavlarna samt i armaturens mitt genom dubbla införningshål godkänd för ge nomgående installationsledning. Stomme av vit, pulverlackerad stålplåt. Gavlar av vit ASA-plast. IP-klass: IP20. Ljuskälla: T5 lysrör, sockel G5 eller T8 lysrör, sockel G13 (in går ej) x18W OK D x36W OK D x14W D x28W D Industriarmatur IP23 Stomme och gavlar i varmförzinkad stålplåt. Armatur för ljuskälla T5 är försedd med reflektor i hög blank anodiserad aluminium. Armatur för ljuskälla T8 är försedd med reflektor i matt anodiserad alumini um. Reflektorn be höver ej demonteras vid inkoppling. Anslut ning sker genom att monteringsplåten fälls ned/undan. Reflektor, ljuskällor och eventuellt bländskydd kan sitta kvar under inkoppling. Ledningsinföring sker genom dubbla införingsplug gar på armaturens ovansida i centrum alternativt genom införingspluggar i vardera gaveln. Överkopplingsplint (5 x 2,5 mm² instick) är placerad i armaturens centrum. Linfästen ingår x58W, T8 399, x49W, T5 459,00 Allarmatur Allarmatur med klar kupa. Ledningsinförning mot tak i armaturens mitt samt genom gavlarna. Försedd med 5-polig plint i mitten. Uppmon tering genom nyckel hål för takmontage, 18W även direkt i tak dosan. Armaturen är av vit, pulverlackerad stålplåt. Gavlar av vit ASA-plast. Kupan är av UV-stabilise rad klar styren och är prismatisk på undersidan och linjeprismatisk på sidorna. IP-klass: IP20. Ljuskälla: Lysrör T8, sockel G13 (in går ej). Med klar kupa x18W OK IP x36W OK IP x14W T5 IP x28W T5 IP20 Industriarmatur IP65 Armatur för krävande miljöer så som industri, djurstallar, snickerier m m. Kupa av akryl med rostfria clips. Ledningsinförning sker genom gavlarna, montage i tak, på vägg, på bärlina med syrafast linfäste. Samtliga varianter är försed da med överkoppling 5 x 2,5 mm² med snabbplintar i gavlarna. Stomme av grå, glasfiberarmerad polyester med en vitlackerad insatsdel, som monteras med vridfästen i stommen. Akrylkupan är prismamönstrad på sidor na, linjepris ma tisk på undersidan och fästes med rostfria kullås. T5 uppfyller kraven i EN för armaturer med begränsad yttemperatur (D-märkning). IP-klass: IP68. Ljuskälla: 36 58W T8, 49W T5 (in går ej) x36W T8 IP x58W T8 IP x49W T5 D IP65 T5 Lysrör T5-lysrör med hylsor i normalförpackning. Tillverkade i Tyskland. Livslängd: timmar. Diameter: 16 mm. Sockel: G5. ILCOS: FDH. T8 Lysrör Normalpackade T8 Ly srör. Livslängd: tim mar. Färgåtergivning: Ra 85. Diameter: 26 mm. Sockel: G13. ILCOS: FD. (T5 Lysrör) W/830 22, W/830 26,00 (T8 Lysrör) W/ W/ W/ W/ W/ W/830

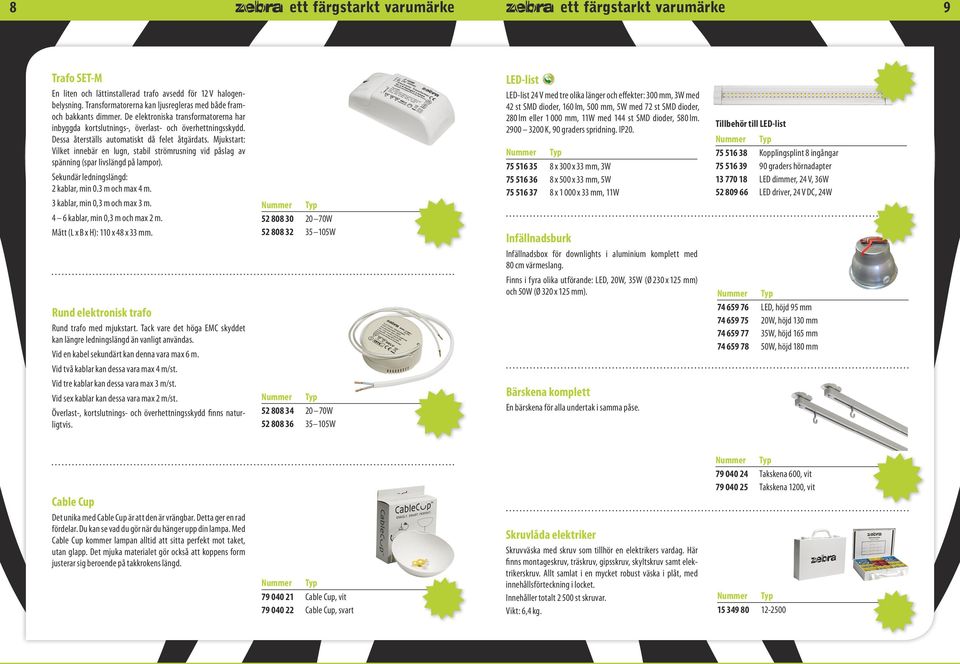

5 8 9 Trafo SET-M En liten och lättinstallerad trafo avsedd för 12 V halo genbelysning. Transforma torerna kan ljusregleras med både framoch bak kants dimmer. De elektroniska transformatorerna har inbyggda kortslutnings-, överlast- och överhettningsskydd. Dessa återställs automatiskt då felet åtgär dats. Mjukstart: Vilket innebär en lugn, stabil ström rusning vid påslag av spänning (spar livslängd på lampor). Sekundär ledningslängd: 2 kablar, min 0.3 m och max 4 m. 3 kablar, min 0,3 m och max 3 m. 4 6 kablar, min 0,3 m och max 2 m. Mått (L x B x H): 110 x 48 x 33 mm. Rund elektronisk trafo Rund trafo med mjuk start. Tack vare det höga EMC skyddet kan längre ledningslängd än vanligt användas. Vid en kabel sekundärt kan denna vara max 6 m. Vid två kablar kan dessa vara max 4 m/st. Vid tre kablar kan dessa vara max 3 m/st. Vid sex kablar kan dessa vara max 2 m/st. Överlast-, kortslutnings- och överhettningsskydd finns naturligtvis W 92, W 105, W 96, W 109,00 LED-list LED-list 24 V med tre olika länger och effekter: 300 mm, 3W med 42 st SMD dioder, 160 lm, 500 mm, 5W med 72 st SMD dioder, 280 lm eller mm, 11W med 144 st SMD dioder, 580 lm K, 90 graders spridning. IP x 300 x 33 mm, 3W x 500 x 33 mm, 5W x x 33 mm, 11W Bärskena komplett En bärskena för alla un dertak i samma påse. Tillbehör till LED-list Kopplingsplint 8 ingångar graders hörnadapter LED dimmer, 24 V, 36W LED driver, 24 V DC, 24W Infällnadsburk Infällnadsbox för downlights i aluminium komplett med 80 cm värmeslang. Finns i fyra olika utförande: LED, 20W, 35W (Ø 230 x 125 mm) och 50W (Ø 320 x 125 mm) LED, höjd 95 mm W, höjd 130 mm W, höjd 165 mm W, höjd 180 mm Takskena 600, vit 149, Takskena 1200, vit 199,00 Cable Cup Det unika med Cable Cup är att den är vrängbar. Detta ger en rad fördelar. Du kan se vad du gör när du hänger upp din lampa. Med Cable Cup kommer lampan alltid att sitta per fekt mot taket, utan glapp. Det mjuka materialet gör också att koppens form justerar sig beroende på takkrokens längd Cable Cup, vit Cable Cup, svart Skruvlåda elektriker Skruvväska med skruv som tillhör en elektrik ers vardag. Här finns mon tageskruv, träskruv, gipsskruv, skyltskruv samt elektrikerskruv. Allt samlat i en mycket ro bust väska i plåt, med inne hållsförteckning i locket. Innehåller totalt st skruvar. Vikt: 6,4 kg

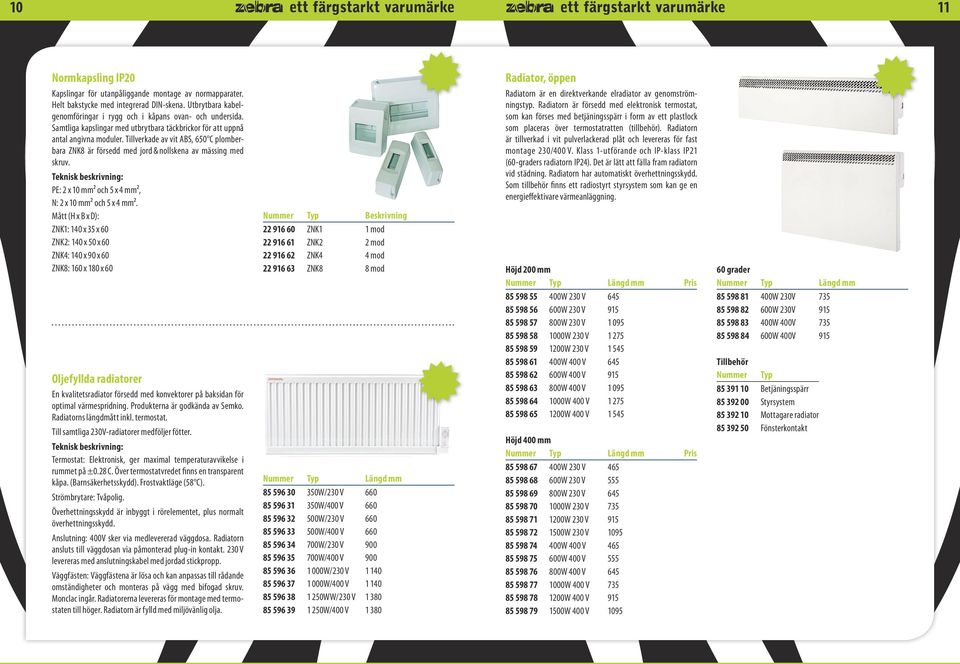

6 10 11 Normkapsling IP20 Kapslingar för utan påliggande montage av normapparater. Helt bakstycke med integrerad DIN-skena. Utbrytbara kabelgenomföringar i rygg och i kåpans ovan- och undersida. Samtliga kapslingar med utbryt bara täckbrickor för att uppnå antal angivna moduler. Tillverkade av vit ABS, 650 C plomberbara ZNK8 är försedd med jord & nollskena av mässing med skruv. PE: 2 x 10 mm² och 5 x 4 mm², N: 2 x 10 mm² och 5 x 4 mm². Mått (H x B x D): ZNK1: 140 x 35 x 60 ZNK2: 140 x 50 x 60 ZNK4: 140 x 90 x 60 ZNK8: 160 x 180 x 60 Oljefyllda radiatorer En kvalitetsradiator försedd med konvektorer på baksidan för optimal värmespridning. Produkterna är godkända av Semko. Radiatorns längdmått inkl. termostat. Till samtliga 230V-radiatorer medföljer fötter. Termostat: Elektronisk, ger maximal temperatur avvikelse i rummet på ±0.28 C. Över termostatvredet finns en transparent kåpa. (Barnsäkerhetsskydd). Frostvaktläge (58 C). Strömbrytare: Tvåpolig. Överhettningsskydd är inbyggt i rörelementet, plus normalt överhettningsskydd. Anslutning: 400V sker via medlevererad väggdosa. Radiatorn ansluts till väggdosan via påmonterad plug-in kontakt. 230 V levereras med anslutningskabel med jordad stickpropp. Väggfästen: Väggfästena är lösa och kan anpassas till rådande omständigheter och monteras på vägg med bifogad skruv. Monclac ingår. Radiatorerna levereras för montage med termostaten till höger. Radiatorn är fylld med miljövänlig olja. Beskrivning ZNK1 1 mod ZNK2 2 mod ZNK4 4 mod ZNK8 8 mod Längd mm W/230 V W/400 V W/230 V W/400 V W/230 V W/400 V W/230 V W/400 V WW/230 V W/400 V Radiator, öppen Radiatorn är en direktverkande elradiator av genom strömningstyp. Radiatorn är försedd med elek tronisk termostat, som kan förses med betjäningsspärr i form av ett plastlock som placeras över termostatratten (till behör). Radiatorn är tillverkad i vit pulver lackerad plåt och le vereras för fast montage 230/400 V. Klass 1-utförande och IP- klass IP21 (60-graders radiatorn IP24). Det är lätt att fäl la fram radiatorn vid städning. Radiatorn har au tomatiskt överhettningsskydd. Som tillbehör finns ett radiostyrt styrsystem som kan ge en energieffektivare värmeanläggning. Höjd 200 mm Längd mm Pris W 230 V W 230 V W 230 V W 230 V W 230 V W 400 V W 400 V W 400 V W 400 V W 400 V Höjd 400 mm Längd mm Pris W 230 V W 230 V W 230 V W 230 V W 230 V W 230 V W 400 V W 400 V W 400 V W 400 V W 400 V W 400 V grader Längd mm W 230V W 230V W 400V W 400V 915 Tillbehör Betjäningsspärr Styrsystem Mottagare radiator Fönsterkontakt

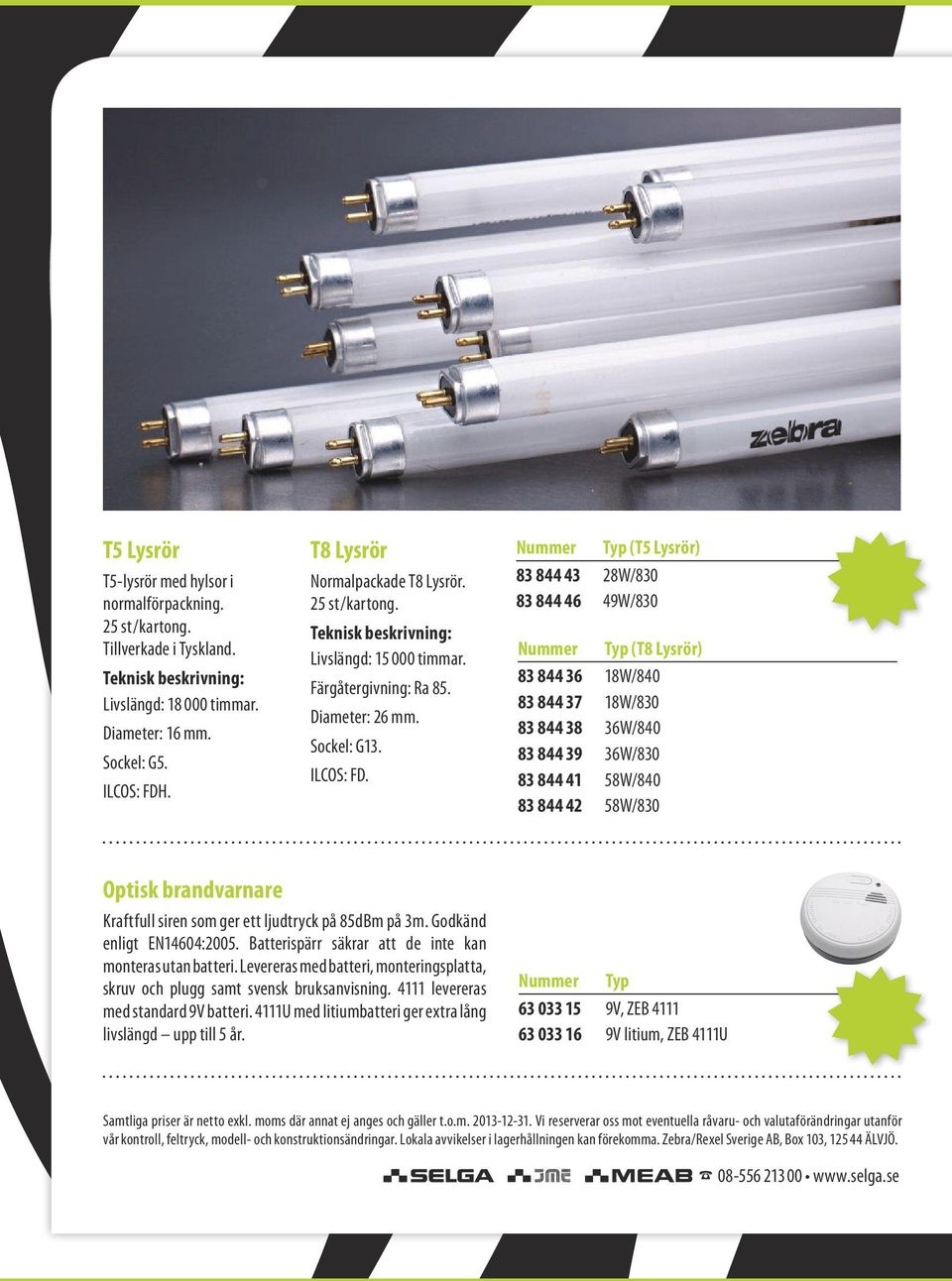

7 T5 Lysrör T5-lysrör med hylsor i normalförpackning. Tillverkade i Tyskland. Livslängd: timmar. Diameter: 16 mm. Sockel: G5. ILCOS: FDH. T8 Lysrör Normalpackade T8 Ly srör. Livslängd: tim mar. Färgåtergivning: Ra 85. Diameter: 26 mm. Sockel: G13. ILCOS: FD. (T5 Lysrör) W/830 22, W/830 26,00 (T8 Lysrör) W/ W/ W/ W/ W/ W/830 Optisk brandvarnare Kraftfull siren som ger ett ljudtryck på 85dBm på 3 m. Godkänd enligt EN14604:2005. Batterispärr säkrar att de inte kan monteras utan batteri. Levereras med batteri, monteringsplatta, skruv och plugg samt svensk bruksanvisning levereras med standard 9V batteri. 4111U med litiumbatteri ger extra lång livslängd upp till 5 år V, ZEB , V litium, ZEB 4111U 85,00 Samtliga priser är netto exkl. moms där annat ej anges och gäller t.o.m Vi reserverar oss mot eventuella råvaru- och valutaförändringar utanför vår kontroll, feltryck, modell- och konstruktionsändringar. Lokala avvikelser i lagerhållningen kan förekomma. Zebra/Rexel Sverige AB, Box 103, ÄLVJÖ
