M315C. Hjulgrävmaskin. Cat 3054E DIT ATAAC dieselmotor. Skopkapaciteter 0.26 till 0.91 m 3 Max. räckvidd vid marknivån. Förflyttningshastighet

Transkript

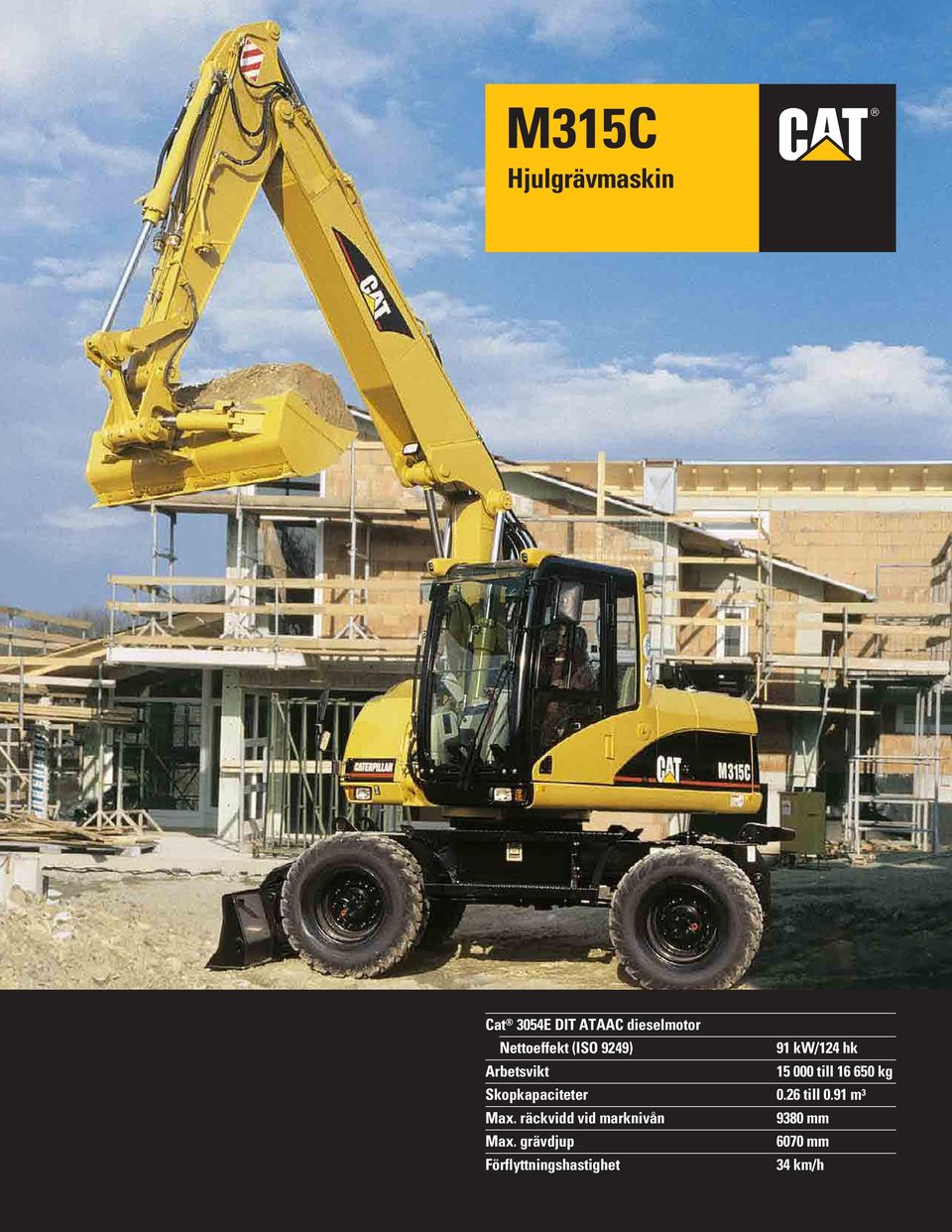

1 M315C Hjulgrävmaskin Cat 3054E DIT ATAAC dieselmotor Nettoeffekt (ISO 9249) 91 kw/124 hk Arbetsvikt till kg Skopkapaciteter 0.26 till 0.91 m 3 Max. räckvidd vid marknivån 9380 mm Max. grävdjup 6070 mm Förflyttningshastighet 34 km/h

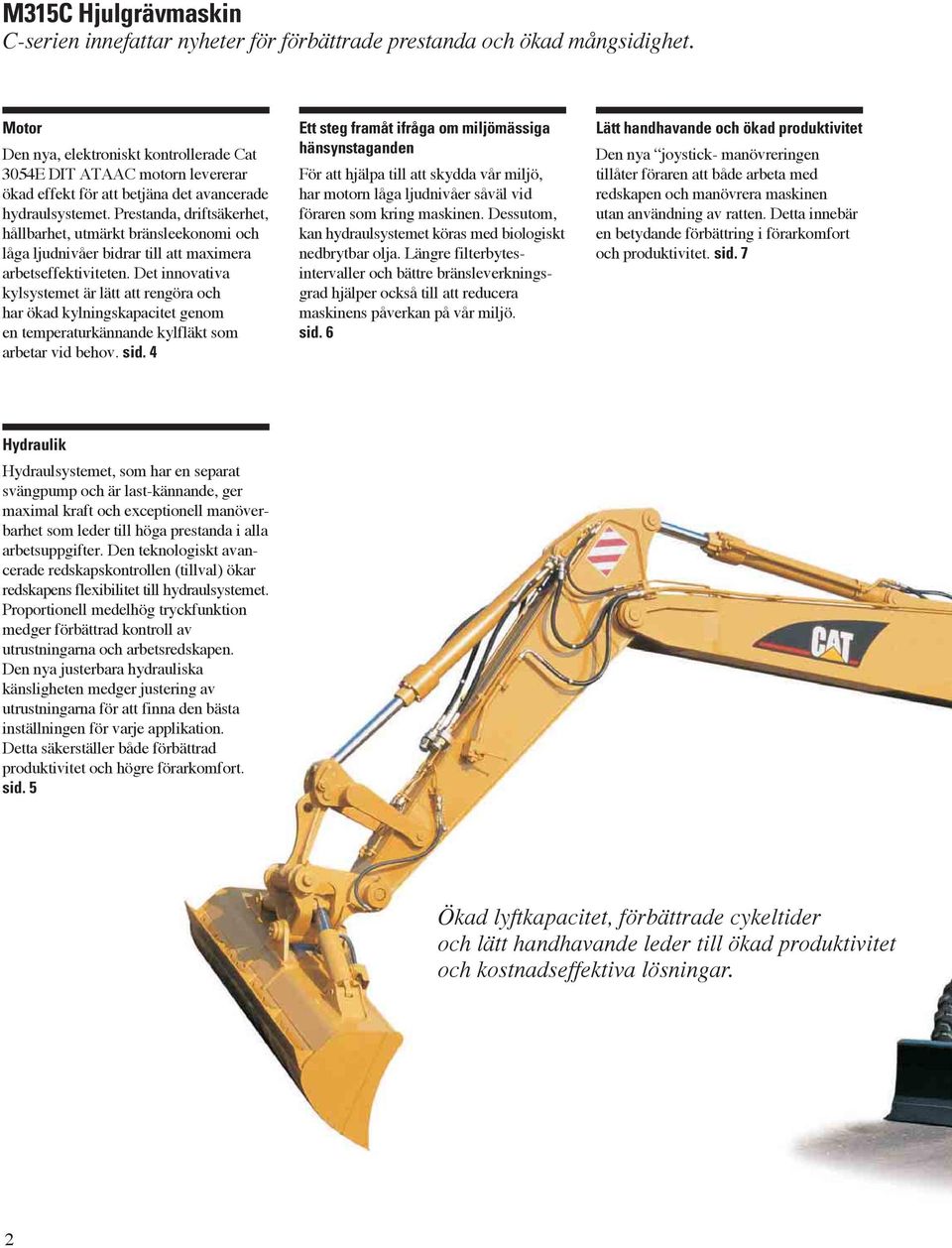

2 M315C Hjulgrävmaskin C-serien innefattar nyheter för förbättrade prestanda och ökad mångsidighet. Motor Den nya, elektroniskt kontrollerade Cat 3054E DIT ATAAC motorn levererar ökad effekt för att betjäna det avancerade hydraulsystemet. Prestanda, driftsäkerhet, hållbarhet, utmärkt bränsleekonomi och låga ljudnivåer bidrar till att maximera arbetseffektiviteten. Det innovativa kylsystemet är lätt att rengöra och har ökad kylningskapacitet genom en temperaturkännande kylfläkt som arbetar vid behov. sid. 4 Ett steg framåt ifråga om miljömässiga hänsynstaganden För att hjälpa till att skydda vår miljö, har motorn låga ljudnivåer såväl vid föraren som kring maskinen. Dessutom, kan hydraulsystemet köras med biologiskt nedbrytbar olja. Längre filterbytesintervaller och bättre bränsleverkningsgrad hjälper också till att reducera maskinens påverkan på vår miljö. sid. 6 Lätt handhavande och ökad produktivitet Den nya joystick- manövreringen tillåter föraren att både arbeta med redskapen och manövrera maskinen utan användning av ratten. Detta innebär en betydande förbättring i förarkomfort och produktivitet. sid. 7 Hydraulik Hydraulsystemet, som har en separat svängpump och är last-kännande, ger maximal kraft och exceptionell manöverbarhet som leder till höga prestanda i alla arbetsuppgifter. Den teknologiskt avancerade redskapskontrollen (tillval) ökar redskapens flexibilitet till hydraulsystemet. Proportionell medelhög tryckfunktion medger förbättrad kontroll av utrustningarna och arbetsredskapen. Den nya justerbara hydrauliska känsligheten medger justering av utrustningarna för att finna den bästa inställningen för varje applikation. Detta säkerställer både förbättrad produktivitet och högre förarkomfort. sid. 5 Ökad lyftkapacitet, förbättrade cykeltider och lätt handhavande leder till ökad produktivitet och kostnadseffektiva lösningar. 2

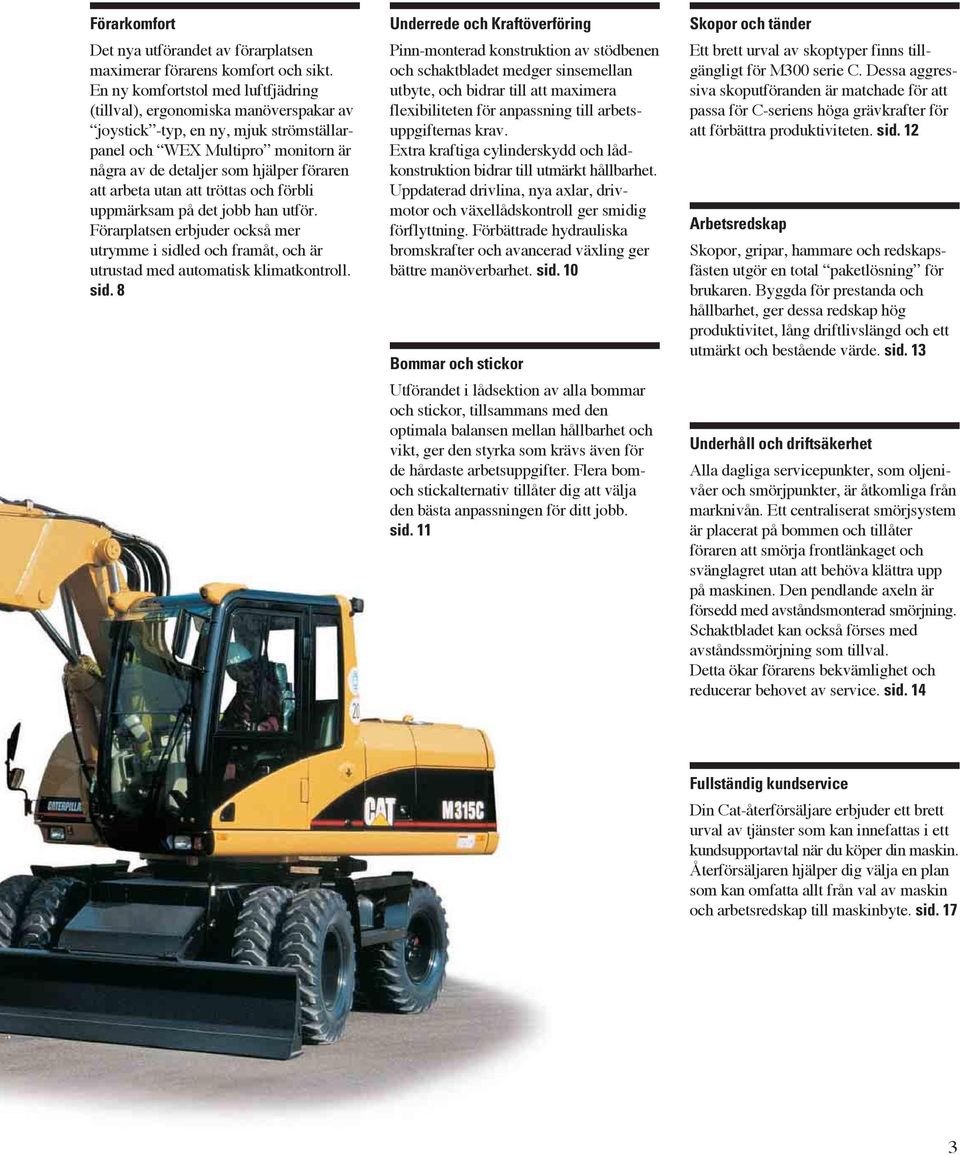

3 Förarkomfort Det nya utförandet av förarplatsen maximerar förarens komfort och sikt. En ny komfortstol med luftfjädring (tillval), ergonomiska manöverspakar av joystick -typ, en ny, mjuk strömställarpanel och WEX Multipro monitorn är några av de detaljer som hjälper föraren att arbeta utan att tröttas och förbli uppmärksam på det jobb han utför. Förarplatsen erbjuder också mer utrymme i sidled och framåt, och är utrustad med automatisk klimatkontroll. sid. 8 Underrede och Kraftöverföring Pinn-monterad konstruktion av stödbenen och schaktbladet medger sinsemellan utbyte, och bidrar till att maximera flexibiliteten för anpassning till arbetsuppgifternas krav. Extra kraftiga cylinderskydd och lådkonstruktion bidrar till utmärkt hållbarhet. Uppdaterad drivlina, nya axlar, drivmotor och växellådskontroll ger smidig förflyttning. Förbättrade hydrauliska bromskrafter och avancerad växling ger bättre manöverbarhet. sid. 10 Bommar och stickor Utförandet i lådsektion av alla bommar och stickor, tillsammans med den optimala balansen mellan hållbarhet och vikt, ger den styrka som krävs även för de hårdaste arbetsuppgifter. Flera bomoch stickalternativ tillåter dig att välja den bästa anpassningen för ditt jobb. sid. 11 Skopor och tänder Ett brett urval av skoptyper finns tillgängligt för M300 serie C. Dessa aggressiva skoputföranden är matchade för att passa för C-seriens höga grävkrafter för att förbättra produktiviteten. sid. 12 Arbetsredskap Skopor, gripar, hammare och redskapsfästen utgör en total paketlösning för brukaren. Byggda för prestanda och hållbarhet, ger dessa redskap hög produktivitet, lång driftlivslängd och ett utmärkt och bestående värde. sid. 13 Underhåll och driftsäkerhet Alla dagliga servicepunkter, som oljenivåer och smörjpunkter, är åtkomliga från marknivån. Ett centraliserat smörjsystem är placerat på bommen och tillåter föraren att smörja frontlänkaget och svänglagret utan att behöva klättra upp på maskinen. Den pendlande axeln är försedd med avståndsmonterad smörjning. Schaktbladet kan också förses med avståndssmörjning som tillval. Detta ökar förarens bekvämlighet och reducerar behovet av service. sid. 14 Fullständig kundservice Din Cat-återförsäljare erbjuder ett brett urval av tjänster som kan innefattas i ett kundsupportavtal när du köper din maskin. Återförsäljaren hjälper dig välja en plan som kan omfatta allt från val av maskin och arbetsredskap till maskinbyte. sid. 17 3

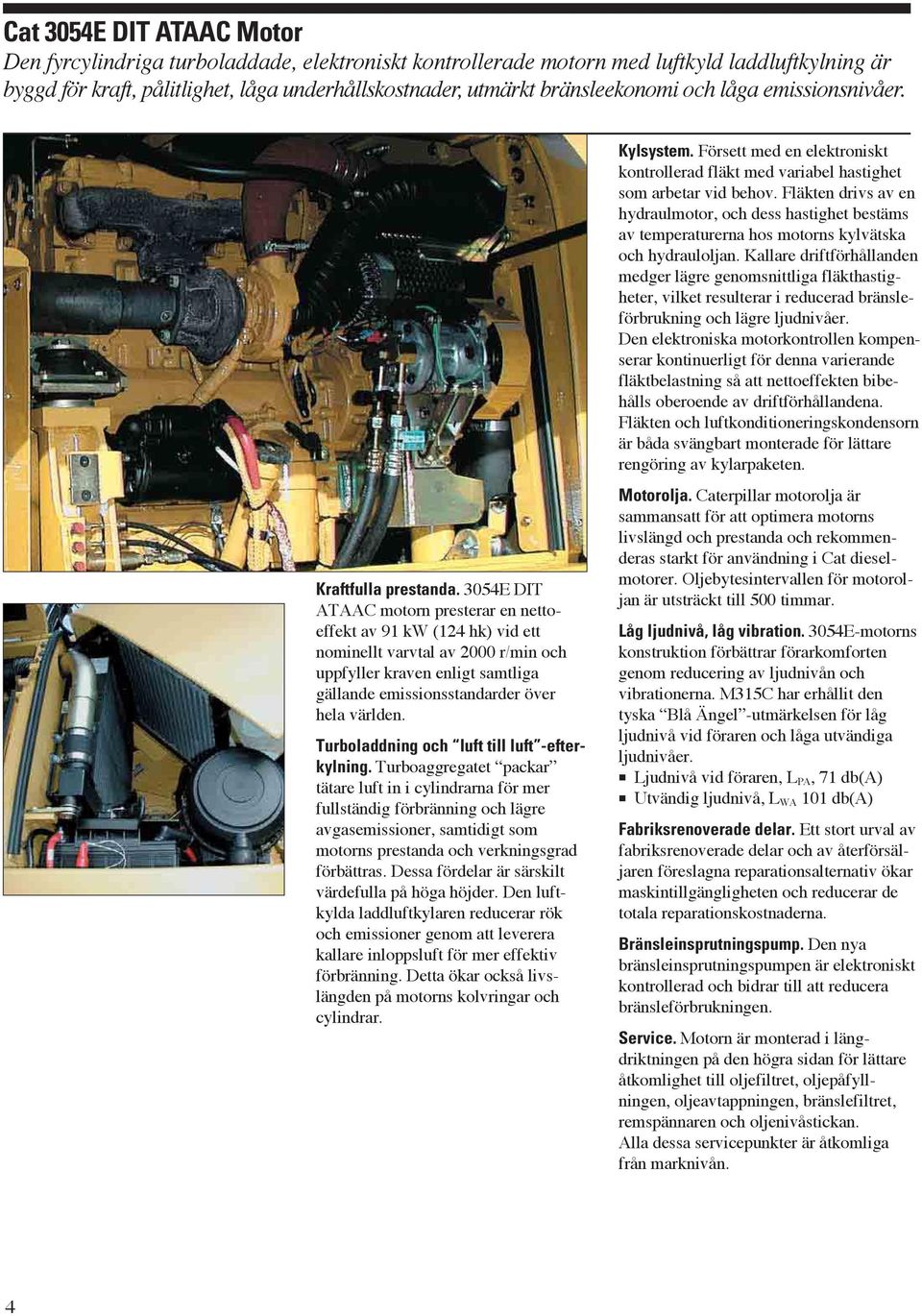

4 Cat 3054E DIT ATAAC Motor Den fyrcylindriga turboladdade, elektroniskt kontrollerade motorn med luftkyld laddluftkylning är byggd för kraft, pålitlighet, låga underhållskostnader, utmärkt bränsleekonomi och låga emissionsnivåer. Kraftfulla prestanda. 3054E DIT ATAAC motorn presterar en nettoeffekt av 91 kw (124 hk) vid ett nominellt varvtal av 2000 r/min och uppfyller kraven enligt samtliga gällande emissionsstandarder över hela världen. Turboladdning och luft till luft -efterkylning. Turboaggregatet packar tätare luft in i cylindrarna för mer fullständig förbränning och lägre avgasemissioner, samtidigt som motorns prestanda och verkningsgrad förbättras. Dessa fördelar är särskilt värdefulla på höga höjder. Den luftkylda laddluftkylaren reducerar rök och emissioner genom att leverera kallare inloppsluft för mer effektiv förbränning. Detta ökar också livslängden på motorns kolvringar och cylindrar. Kylsystem. Försett med en elektroniskt kontrollerad fläkt med variabel hastighet som arbetar vid behov. Fläkten drivs av en hydraulmotor, och dess hastighet bestäms av temperaturerna hos motorns kylvätska och hydrauloljan. Kallare driftförhållanden medger lägre genomsnittliga fläkthastigheter, vilket resulterar i reducerad bränsleförbrukning och lägre ljudnivåer. Den elektroniska motorkontrollen kompenserar kontinuerligt för denna varierande fläktbelastning så att nettoeffekten bibehålls oberoende av driftförhållandena. Fläkten och luftkonditioneringskondensorn är båda svängbart monterade för lättare rengöring av kylarpaketen. Motorolja. Caterpillar motorolja är sammansatt för att optimera motorns livslängd och prestanda och rekommenderas starkt för användning i Cat dieselmotorer. Oljebytesintervallen för motoroljan är utsträckt till 500 timmar. Låg ljudnivå, låg vibration. 3054E-motorns konstruktion förbättrar förarkomforten genom reducering av ljudnivån och vibrationerna. M315C har erhållit den tyska Blå Ängel -utmärkelsen för låg ljudnivå vid föraren och låga utvändiga ljudnivåer. Ljudnivå vid föraren, L PA, 71 db(a) Utvändig ljudnivå, L WA 101 db(a) Fabriksrenoverade delar. Ett stort urval av fabriksrenoverade delar och av återförsäljaren föreslagna reparationsalternativ ökar maskintillgängligheten och reducerar de totala reparationskostnaderna. Bränsleinsprutningspump. Den nya bränsleinsprutningspumpen är elektroniskt kontrollerad och bidrar till att reducera bränsleförbrukningen. Service. Motorn är monterad i längdriktningen på den högra sidan för lättare åtkomlighet till oljefiltret, oljepåfyllningen, oljeavtappningen, bränslefiltret, remspännaren och oljenivåstickan. Alla dessa servicepunkter är åtkomliga från marknivån. 4

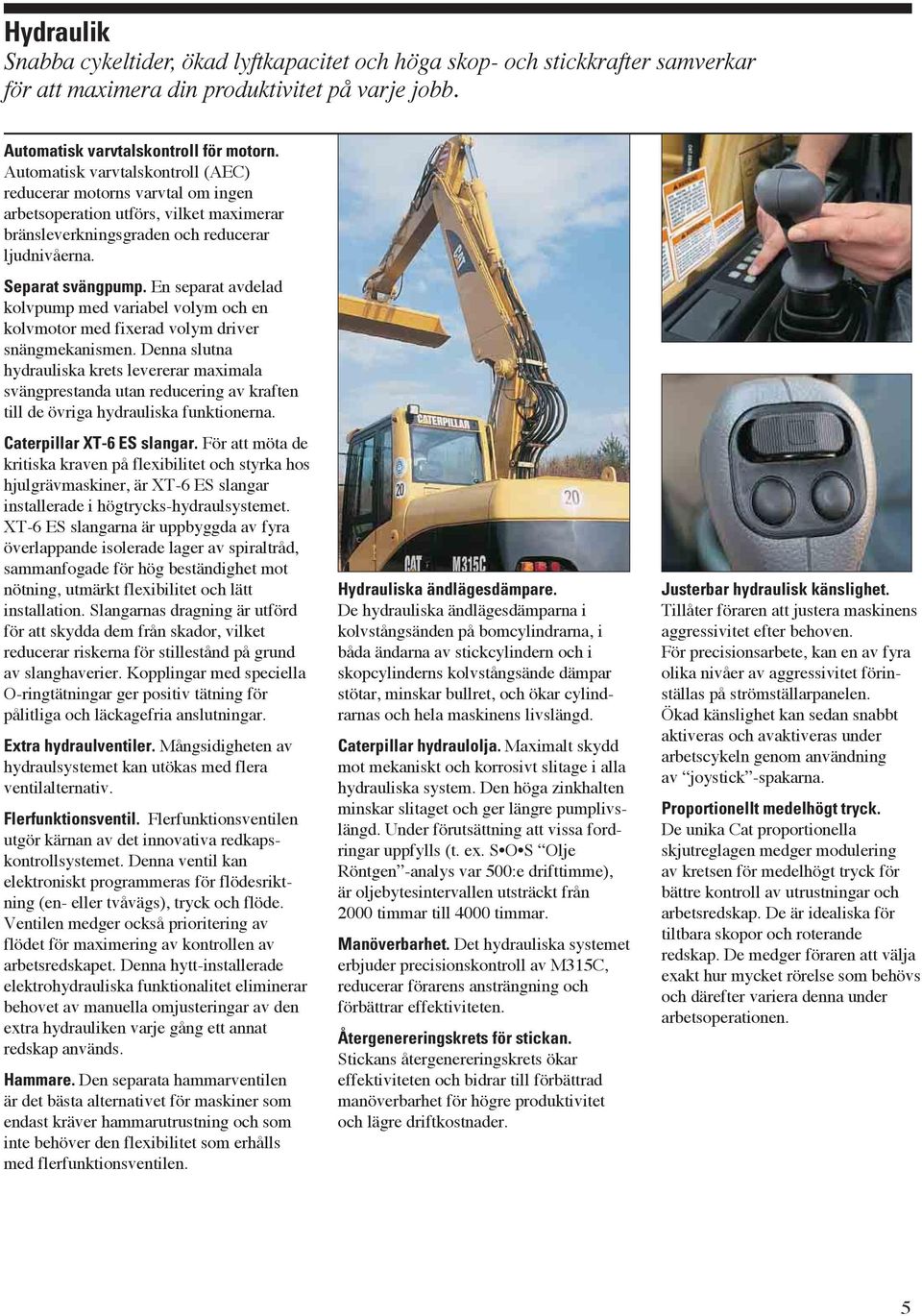

5 Hydraulik Snabba cykeltider, ökad lyftkapacitet och höga skop- och stickkrafter samverkar för att maximera din produktivitet på varje jobb. Automatisk varvtalskontroll för motorn. Automatisk varvtalskontroll (AEC) reducerar motorns varvtal om ingen arbetsoperation utförs, vilket maximerar bränsleverkningsgraden och reducerar ljudnivåerna. Separat svängpump. En separat avdelad kolvpump med variabel volym och en kolvmotor med fixerad volym driver snängmekanismen. Denna slutna hydrauliska krets levererar maximala svängprestanda utan reducering av kraften till de övriga hydrauliska funktionerna. Caterpillar XT-6 ES slangar. För att möta de kritiska kraven på flexibilitet och styrka hos hjulgrävmaskiner, är XT-6 ES slangar installerade i högtrycks-hydraulsystemet. XT-6 ES slangarna är uppbyggda av fyra överlappande isolerade lager av spiraltråd, sammanfogade för hög beständighet mot nötning, utmärkt flexibilitet och lätt installation. Slangarnas dragning är utförd för att skydda dem från skador, vilket reducerar riskerna för stillestånd på grund av slanghaverier. Kopplingar med speciella O-ringtätningar ger positiv tätning för pålitliga och läckagefria anslutningar. Extra hydraulventiler. Mångsidigheten av hydraulsystemet kan utökas med flera ventilalternativ. Flerfunktionsventil. Flerfunktionsventilen utgör kärnan av det innovativa redkapskontrollsystemet. Denna ventil kan elektroniskt programmeras för flödesriktning (en- eller tvåvägs), tryck och flöde. Ventilen medger också prioritering av flödet för maximering av kontrollen av arbetsredskapet. Denna hytt-installerade elektrohydrauliska funktionalitet eliminerar behovet av manuella omjusteringar av den extra hydrauliken varje gång ett annat redskap används. Hammare. Den separata hammarventilen är det bästa alternativet för maskiner som endast kräver hammarutrustning och som inte behöver den flexibilitet som erhålls med flerfunktionsventilen. Hydrauliska ändlägesdämpare. De hydrauliska ändlägesdämparna i kolvstångsänden på bomcylindrarna, i båda ändarna av stickcylindern och i skopcylinderns kolvstångsände dämpar stötar, minskar bullret, och ökar cylindrarnas och hela maskinens livslängd. Caterpillar hydraulolja. Maximalt skydd mot mekaniskt och korrosivt slitage i alla hydrauliska system. Den höga zinkhalten minskar slitaget och ger längre pumplivslängd. Under förutsättning att vissa fordringar uppfylls (t. ex. S O S Olje Röntgen -analys var 500:e drifttimme), är oljebytesintervallen utsträckt från 2000 timmar till 4000 timmar. Manöverbarhet. Det hydrauliska systemet erbjuder precisionskontroll av M315C, reducerar förarens ansträngning och förbättrar effektiviteten. Återgenereringskrets för stickan. Stickans återgenereringskrets ökar effektiviteten och bidrar till förbättrad manöverbarhet för högre produktivitet och lägre driftkostnader. Justerbar hydraulisk känslighet. Tillåter föraren att justera maskinens aggressivitet efter behoven. För precisionsarbete, kan en av fyra olika nivåer av aggressivitet förinställas på strömställarpanelen. Ökad känslighet kan sedan snabbt aktiveras och avaktiveras under arbetscykeln genom användning av joystick -spakarna. Proportionellt medelhögt tryck. De unika Cat proportionella skjutreglagen medger modulering av kretsen för medelhögt tryck för bättre kontroll av utrustningar och arbetsredskap. De är idealiska för tiltbara skopor och roterande redskap. De medger föraren att välja exakt hur mycket rörelse som behövs och därefter variera denna under arbetsoperationen. 5

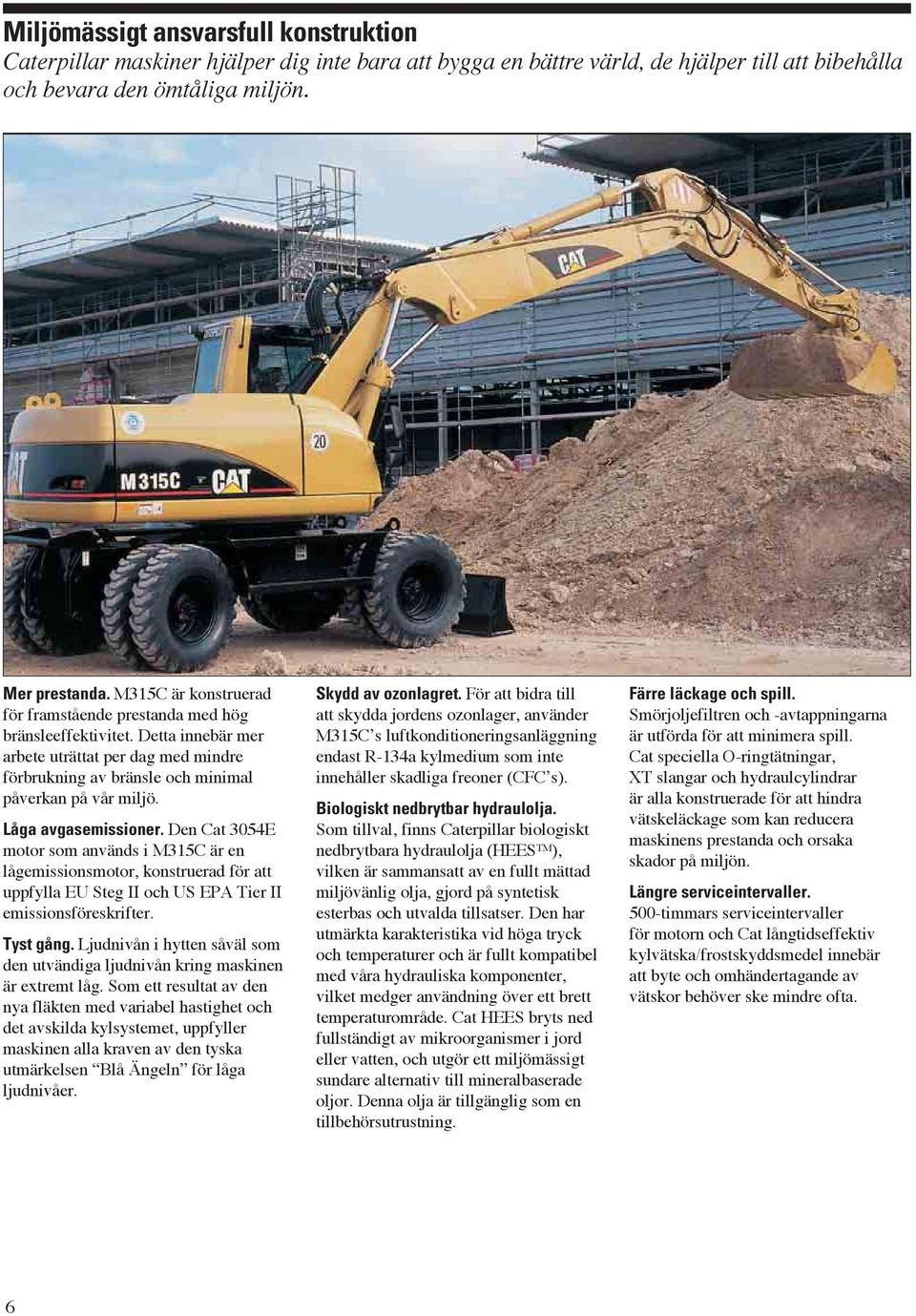

6 Miljömässigt ansvarsfull konstruktion Caterpillar maskiner hjälper dig inte bara att bygga en bättre värld, de hjälper till att bibehålla och bevara den ömtåliga miljön. Mer prestanda. M315C är konstruerad för framstående prestanda med hög bränsleeffektivitet. Detta innebär mer arbete uträttat per dag med mindre förbrukning av bränsle och minimal påverkan på vår miljö. Låga avgasemissioner. Den Cat 3054E motor som används i M315C är en lågemissionsmotor, konstruerad för att uppfylla EU Steg II och US EPA Tier II emissionsföreskrifter. Tyst gång. Ljudnivån i hytten såväl som den utvändiga ljudnivån kring maskinen är extremt låg. Som ett resultat av den nya fläkten med variabel hastighet och det avskilda kylsystemet, uppfyller maskinen alla kraven av den tyska utmärkelsen Blå Ängeln för låga ljudnivåer. Skydd av ozonlagret. För att bidra till att skydda jordens ozonlager, använder M315C s luftkonditioneringsanläggning endast R-134a kylmedium som inte innehåller skadliga freoner (CFC s). Biologiskt nedbrytbar hydraulolja. Som tillval, finns Caterpillar biologiskt nedbrytbara hydraulolja (HEES TM ), vilken är sammansatt av en fullt mättad miljövänlig olja, gjord på syntetisk esterbas och utvalda tillsatser. Den har utmärkta karakteristika vid höga tryck och temperaturer och är fullt kompatibel med våra hydrauliska komponenter, vilket medger användning över ett brett temperaturområde. Cat HEES bryts ned fullständigt av mikroorganismer i jord eller vatten, och utgör ett miljömässigt sundare alternativ till mineralbaserade oljor. Denna olja är tillgänglig som en tillbehörsutrustning. Färre läckage och spill. Smörjoljefiltren och -avtappningarna är utförda för att minimera spill. Cat speciella O-ringtätningar, XT slangar och hydraulcylindrar är alla konstruerade för att hindra vätskeläckage som kan reducera maskinens prestanda och orsaka skador på miljön. Längre serviceintervaller. 500-timmars serviceintervaller för motorn och Cat långtidseffektiv kylvätska/frostskyddsmedel innebär att byte och omhändertagande av vätskor behöver ske mindre ofta. 6

7 Lätt handhavande och ökad produktivitet Konstruerad för enkelt, lätt handhavande, tillåter M315C föraren att fokusera sig på produktionen. WEX Multipro. Det nya, kompakta Multipro-systemet förbättrar övervakningen genom att visa ett urval av lättläst och lättförståelig information på olika språk. WEX Multipro före start -system. Multipro -systemet före start uppmärksammar föraren på låga kylvätske-, motorolje- eller hydrauloljenivåer före start av motorn. När startströmställaren förblir i ON (TILL)-positionen i mer är 2 sekunder, visas en varningsindikator och ett meddelande om de faktiska vätskenivåerna är lägre än som erfordras. Varningar för filter- och oljebyte. Varningarna för filter- och oljebyte visas när antalet drifttimmar uppnår den föreskrivna serviceintervallen. Språk. 23 olika språk är tillgängliga på M315C. Effektlägen. Tre olika effektlägen kan ställas in. Föraren kan välja det bästa effektläget för både motoreffekt och hydraulkraft i förhållande till bränsleförbrukningen. Ekonomiläge. Ekonomiläget används ofta för lyftning, rörläggning, planering, släntning och precisionsarbeten. Detta läge garanterar också minimal bränsleförbrukning. Kraftläge. Detta läge används för normala lastnings- och grävningsarbeten, dikesgrävning eller arbeten med hammare. Transportläge. Transportläget inställs automatiskt när körpedalen används. Detta läge ger maximal hastighet och dragkraft. Integrerat redskapskontrollsystem. Det integrerade redskapskontrollsystemet tillåter föraren att snabbt välja ut ett redskap från fem förinställda kombinationer, därigenom eliminerande behovet av omställning av de hydrauliska parametrarna vid varje redskapsbyte. Specifikt flöde och tryck kan lätt programmeras såväl som envägs/tvåvägs hydrauliska funktioner. Vart och ett av de programmerade redskapen kan ges ett specifikt namn. Joystick -styrning. Tillåter föraren att flytta maskinen på den första växeln och samtidigt arbeta med redskapen, bibehållande båda händerna på joystick - spakarna. Föraren kan på så sätt utföra mer precisionsarbete på en kortare tidsperiod. Detta ger ökad säkerhet för alla personer som arbetar kring maskinen genom att föraren inte behöver flytta händerna tillbaka till ratten för manövrering. 7

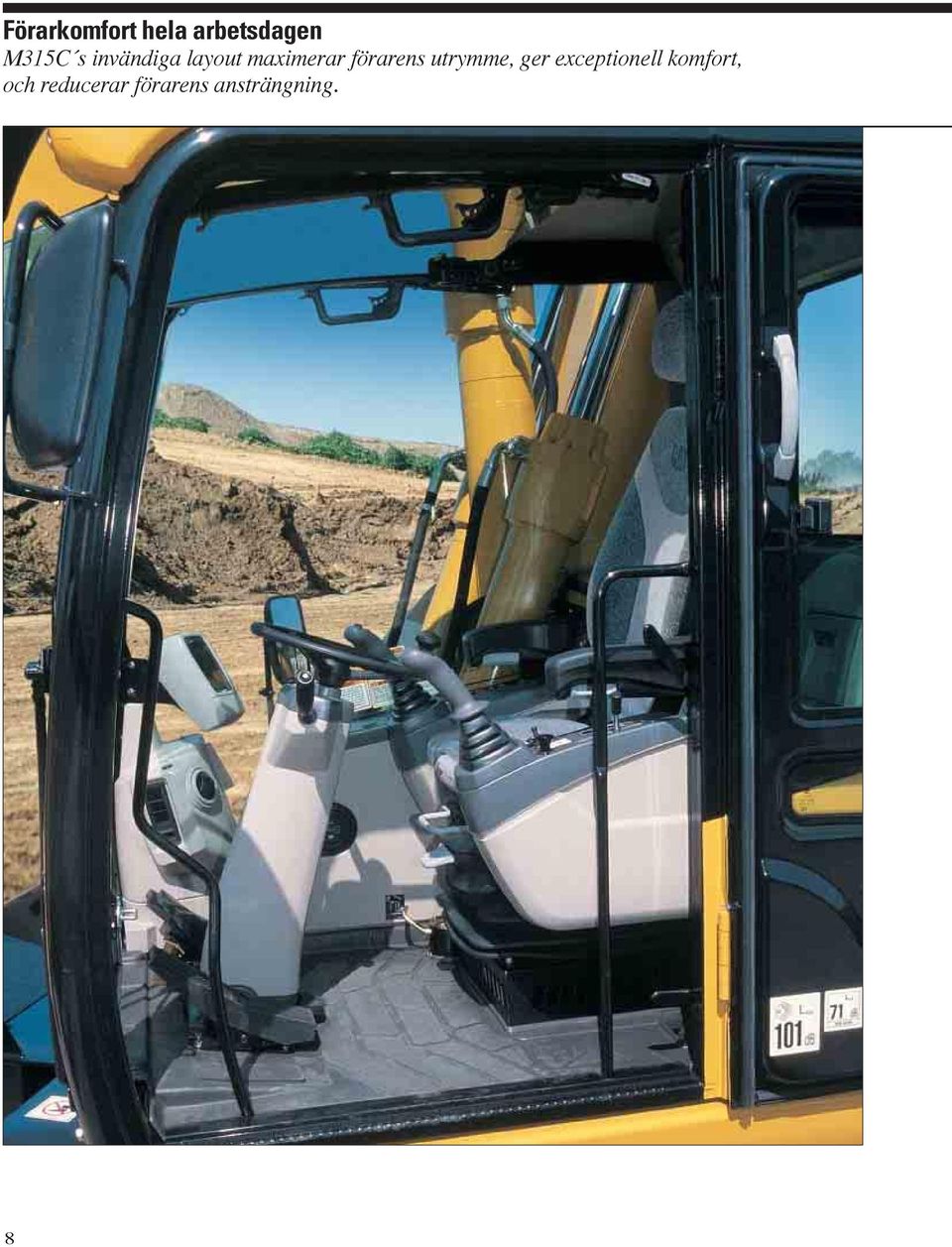

8 Förarkomfort hela arbetsdagen M315C s invändiga layout maximerar förarens utrymme, ger exceptionell komfort, och reducerar förarens ansträngning. 8

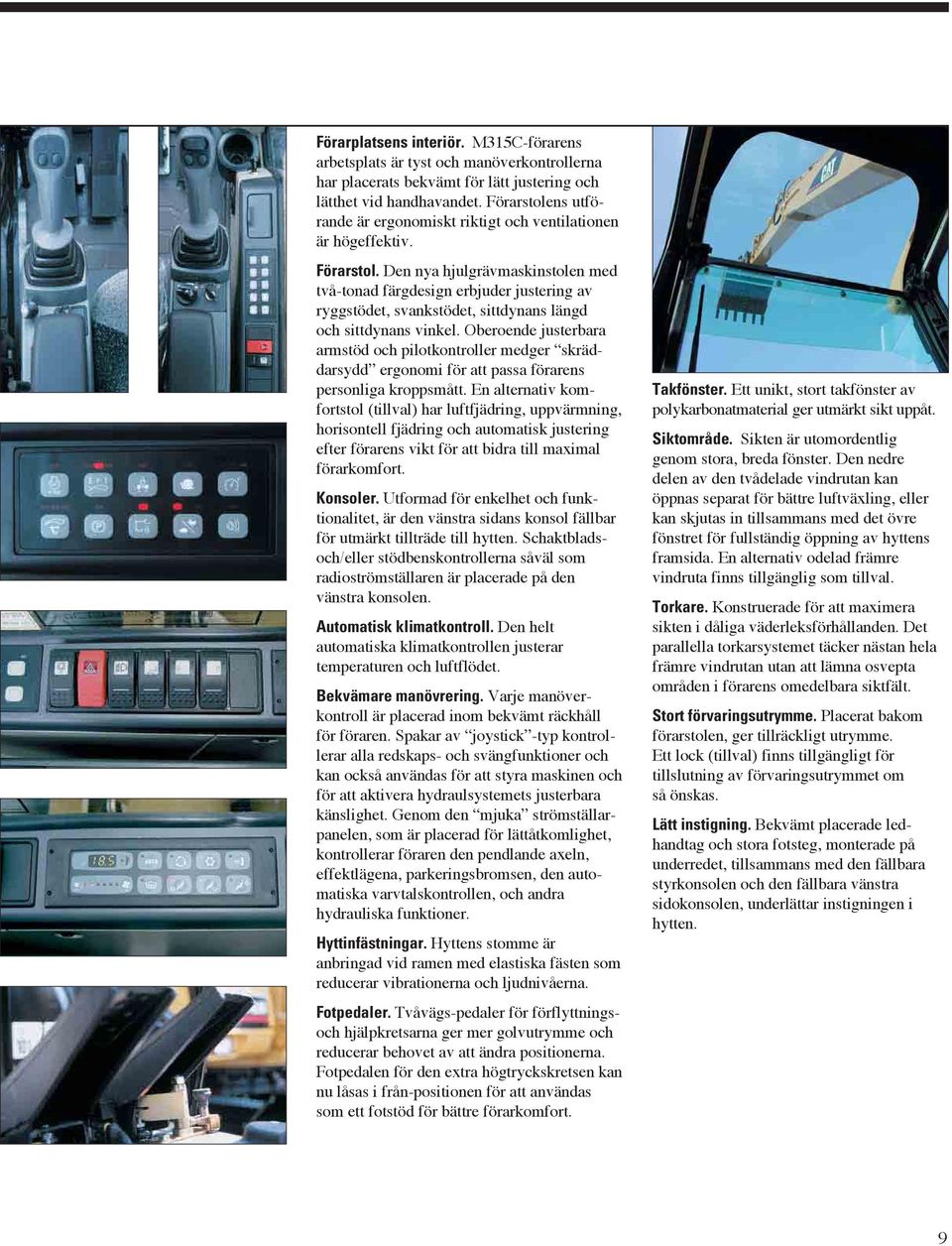

9 Förarplatsens interiör. M315C-förarens arbetsplats är tyst och manöverkontrollerna har placerats bekvämt för lätt justering och lätthet vid handhavandet. Förarstolens utförande är ergonomiskt riktigt och ventilationen är högeffektiv. Förarstol. Den nya hjulgrävmaskinstolen med två-tonad färgdesign erbjuder justering av ryggstödet, svankstödet, sittdynans längd och sittdynans vinkel. Oberoende justerbara armstöd och pilotkontroller medger skräddarsydd ergonomi för att passa förarens personliga kroppsmått. En alternativ komfortstol (tillval) har luftfjädring, uppvärmning, horisontell fjädring och automatisk justering efter förarens vikt för att bidra till maximal förarkomfort. Konsoler. Utformad för enkelhet och funktionalitet, är den vänstra sidans konsol fällbar för utmärkt tillträde till hytten. Schaktbladsoch/eller stödbenskontrollerna såväl som radioströmställaren är placerade på den vänstra konsolen. Automatisk klimatkontroll. Den helt automatiska klimatkontrollen justerar temperaturen och luftflödet. Bekvämare manövrering. Varje manöverkontroll är placerad inom bekvämt räckhåll för föraren. Spakar av joystick -typ kontrollerar alla redskaps- och svängfunktioner och kan också användas för att styra maskinen och för att aktivera hydraulsystemets justerbara känslighet. Genom den mjuka strömställarpanelen, som är placerad för lättåtkomlighet, kontrollerar föraren den pendlande axeln, effektlägena, parkeringsbromsen, den automatiska varvtalskontrollen, och andra hydrauliska funktioner. Hyttinfästningar. Hyttens stomme är anbringad vid ramen med elastiska fästen som reducerar vibrationerna och ljudnivåerna. Fotpedaler. Tvåvägs-pedaler för förflyttningsoch hjälpkretsarna ger mer golvutrymme och reducerar behovet av att ändra positionerna. Fotpedalen för den extra högtryckskretsen kan nu låsas i från-positionen för att användas som ett fotstöd för bättre förarkomfort. Takfönster. Ett unikt, stort takfönster av polykarbonatmaterial ger utmärkt sikt uppåt. Siktområde. Sikten är utomordentlig genom stora, breda fönster. Den nedre delen av den tvådelade vindrutan kan öppnas separat för bättre luftväxling, eller kan skjutas in tillsammans med det övre fönstret för fullständig öppning av hyttens framsida. En alternativ odelad främre vindruta finns tillgänglig som tillval. Torkare. Konstruerade för att maximera sikten i dåliga väderleksförhållanden. Det parallella torkarsystemet täcker nästan hela främre vindrutan utan att lämna osvepta områden i förarens omedelbara siktfält. Stort förvaringsutrymme. Placerat bakom förarstolen, ger tillräckligt utrymme. Ett lock (tillval) finns tillgängligt för tillslutning av förvaringsutrymmet om så önskas. Lätt instigning. Bekvämt placerade ledhandtag och stora fotsteg, monterade på underredet, tillsammans med den fällbara styrkonsolen och den fällbara vänstra sidokonsolen, underlättar instigningen i hytten. 9

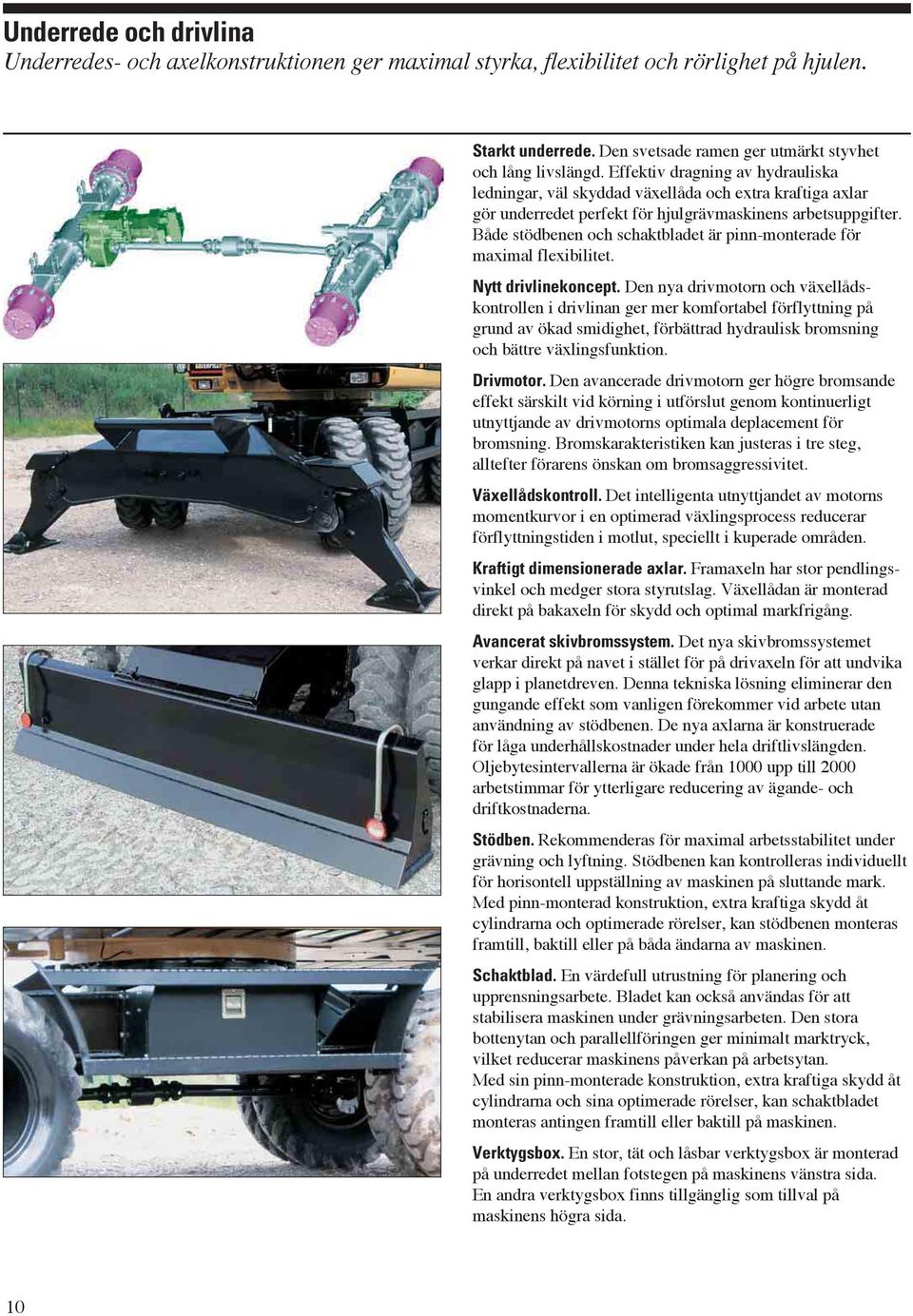

10 Underrede och drivlina Underredes- och axelkonstruktionen ger maximal styrka, flexibilitet och rörlighet på hjulen. Starkt underrede. Den svetsade ramen ger utmärkt styvhet och lång livslängd. Effektiv dragning av hydrauliska ledningar, väl skyddad växellåda och extra kraftiga axlar gör underredet perfekt för hjulgrävmaskinens arbetsuppgifter. Både stödbenen och schaktbladet är pinn-monterade för maximal flexibilitet. Nytt drivlinekoncept. Den nya drivmotorn och växellådskontrollen i drivlinan ger mer komfortabel förflyttning på grund av ökad smidighet, förbättrad hydraulisk bromsning och bättre växlingsfunktion. Drivmotor. Den avancerade drivmotorn ger högre bromsande effekt särskilt vid körning i utförslut genom kontinuerligt utnyttjande av drivmotorns optimala deplacement för bromsning. Bromskarakteristiken kan justeras i tre steg, alltefter förarens önskan om bromsaggressivitet. Växellådskontroll. Det intelligenta utnyttjandet av motorns momentkurvor i en optimerad växlingsprocess reducerar förflyttningstiden i motlut, speciellt i kuperade områden. Kraftigt dimensionerade axlar. Framaxeln har stor pendlingsvinkel och medger stora styrutslag. Växellådan är monterad direkt på bakaxeln för skydd och optimal markfrigång. Avancerat skivbromssystem. Det nya skivbromssystemet verkar direkt på navet i stället för på drivaxeln för att undvika glapp i planetdreven. Denna tekniska lösning eliminerar den gungande effekt som vanligen förekommer vid arbete utan användning av stödbenen. De nya axlarna är konstruerade för låga underhållskostnader under hela driftlivslängden. Oljebytesintervallerna är ökade från 1000 upp till 2000 arbetstimmar för ytterligare reducering av ägande- och driftkostnaderna. Stödben. Rekommenderas för maximal arbetsstabilitet under grävning och lyftning. Stödbenen kan kontrolleras individuellt för horisontell uppställning av maskinen på sluttande mark. Med pinn-monterad konstruktion, extra kraftiga skydd åt cylindrarna och optimerade rörelser, kan stödbenen monteras framtill, baktill eller på båda ändarna av maskinen. Schaktblad. En värdefull utrustning för planering och upprensningsarbete. Bladet kan också användas för att stabilisera maskinen under grävningsarbeten. Den stora bottenytan och parallellföringen ger minimalt marktryck, vilket reducerar maskinens påverkan på arbetsytan. Med sin pinn-monterade konstruktion, extra kraftiga skydd åt cylindrarna och sina optimerade rörelser, kan schaktbladet monteras antingen framtill eller baktill på maskinen. Verktygsbox. En stor, tät och låsbar verktygsbox är monterad på underredet mellan fotstegen på maskinens vänstra sida. En andra verktygsbox finns tillgänglig som tillval på maskinens högra sida. 10

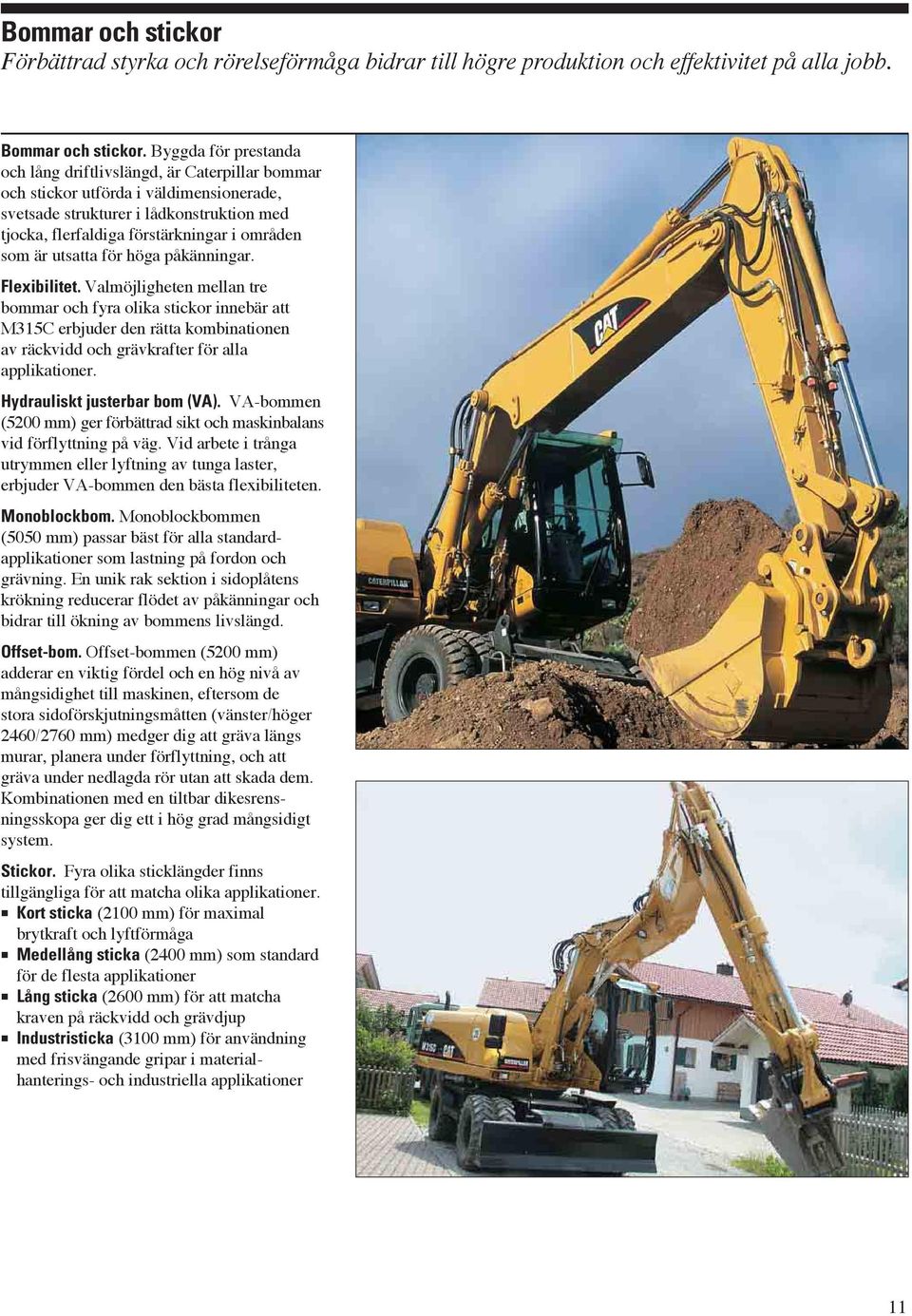

11 Bommar och stickor Förbättrad styrka och rörelseförmåga bidrar till högre produktion och effektivitet på alla jobb. Bommar och stickor. Byggda för prestanda och lång driftlivslängd, är Caterpillar bommar och stickor utförda i väldimensionerade, svetsade strukturer i lådkonstruktion med tjocka, flerfaldiga förstärkningar i områden som är utsatta för höga påkänningar. Flexibilitet. Valmöjligheten mellan tre bommar och fyra olika stickor innebär att M315C erbjuder den rätta kombinationen av räckvidd och grävkrafter för alla applikationer. Hydrauliskt justerbar bom (VA). VA-bommen (5200 mm) ger förbättrad sikt och maskinbalans vid förflyttning på väg. Vid arbete i trånga utrymmen eller lyftning av tunga laster, erbjuder VA-bommen den bästa flexibiliteten. Monoblockbom. Monoblockbommen (5050 mm) passar bäst för alla standardapplikationer som lastning på fordon och grävning. En unik rak sektion i sidoplåtens krökning reducerar flödet av påkänningar och bidrar till ökning av bommens livslängd. Offset-bom. Offset-bommen (5200 mm) adderar en viktig fördel och en hög nivå av mångsidighet till maskinen, eftersom de stora sidoförskjutningsmåtten (vänster/höger 2460/2760 mm) medger dig att gräva längs murar, planera under förflyttning, och att gräva under nedlagda rör utan att skada dem. Kombinationen med en tiltbar dikesrensningsskopa ger dig ett i hög grad mångsidigt system. Stickor. Fyra olika sticklängder finns tillgängliga för att matcha olika applikationer. Kort sticka (2100 mm) för maximal brytkraft och lyftförmåga Medellång sticka (2400 mm) som standard för de flesta applikationer Lång sticka (2600 mm) för att matcha kraven på räckvidd och grävdjup Industristicka (3100 mm) för användning med frisvängande gripar i materialhanterings- och industriella applikationer 11

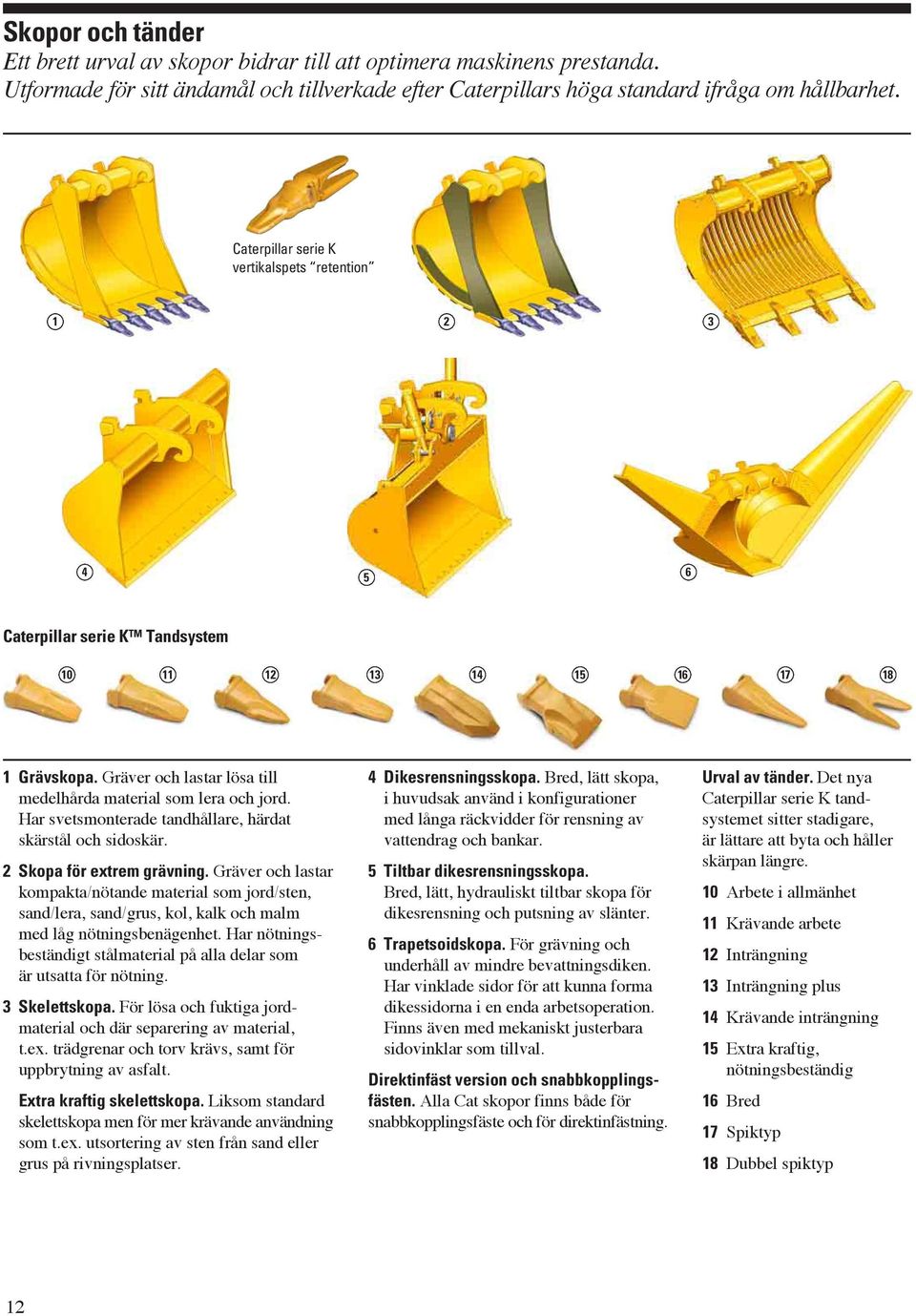

12 Skopor och tänder Ett brett urval av skopor bidrar till att optimera maskinens prestanda. Utformade för sitt ändamål och tillverkade efter Caterpillars höga standard ifråga om hållbarhet. Caterpillar serie K vertikalspets retention Caterpillar serie K TM Tandsystem Grävskopa. Gräver och lastar lösa till medelhårda material som lera och jord. Har svetsmonterade tandhållare, härdat skärstål och sidoskär. 2 Skopa för extrem grävning. Gräver och lastar kompakta/nötande material som jord/sten, sand/lera, sand/grus, kol, kalk och malm med låg nötningsbenägenhet. Har nötningsbeständigt stålmaterial på alla delar som är utsatta för nötning. 3 Skelettskopa. För lösa och fuktiga jordmaterial och där separering av material, t.ex. trädgrenar och torv krävs, samt för uppbrytning av asfalt. Extra kraftig skelettskopa. Liksom standard skelettskopa men för mer krävande användning som t.ex. utsortering av sten från sand eller grus på rivningsplatser. 4 Dikesrensningsskopa. Bred, lätt skopa, i huvudsak använd i konfigurationer med långa räckvidder för rensning av vattendrag och bankar. 5 Tiltbar dikesrensningsskopa. Bred, lätt, hydrauliskt tiltbar skopa för dikesrensning och putsning av slänter. 6 Trapetsoidskopa. För grävning och underhåll av mindre bevattningsdiken. Har vinklade sidor för att kunna forma dikessidorna i en enda arbetsoperation. Finns även med mekaniskt justerbara sidovinklar som tillval. Direktinfäst version och snabbkopplingsfästen. Alla Cat skopor finns både för snabbkopplingsfäste och för direktinfästning. Urval av tänder. Det nya Caterpillar serie K tandsystemet sitter stadigare, är lättare att byta och håller skärpan längre. 10 Arbete i allmänhet 11 Krävande arbete 12 Inträngning 13 Inträngning plus 14 Krävande inträngning 15 Extra kraftig, nötningsbeständig 16 Bred 17 Spiktyp 18 Dubbel spiktyp 12

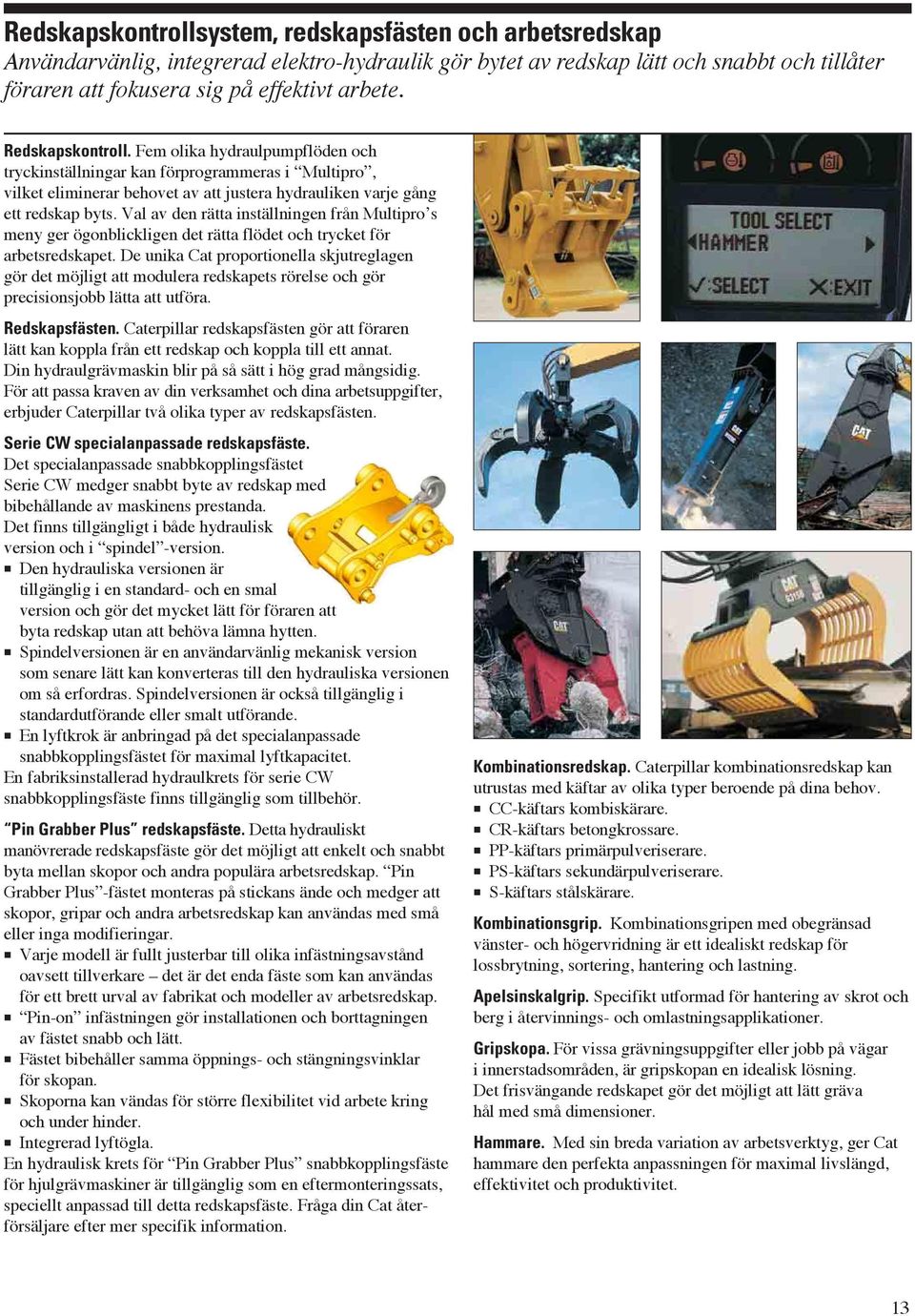

13 Redskapskontrollsystem, redskapsfästen och arbetsredskap Användarvänlig, integrerad elektro-hydraulik gör bytet av redskap lätt och snabbt och tillåter föraren att fokusera sig på effektivt arbete. Redskapskontroll. Fem olika hydraulpumpflöden och tryckinställningar kan förprogrammeras i Multipro, vilket eliminerar behovet av att justera hydrauliken varje gång ett redskap byts. Val av den rätta inställningen från Multipro s meny ger ögonblickligen det rätta flödet och trycket för arbetsredskapet. De unika Cat proportionella skjutreglagen gör det möjligt att modulera redskapets rörelse och gör precisionsjobb lätta att utföra. Redskapsfästen. Caterpillar redskapsfästen gör att föraren lätt kan koppla från ett redskap och koppla till ett annat. Din hydraulgrävmaskin blir på så sätt i hög grad mångsidig. För att passa kraven av din verksamhet och dina arbetsuppgifter, erbjuder Caterpillar två olika typer av redskapsfästen. Serie CW specialanpassade redskapsfäste. Det specialanpassade snabbkopplingsfästet Serie CW medger snabbt byte av redskap med bibehållande av maskinens prestanda. Det finns tillgängligt i både hydraulisk version och i spindel -version. Den hydrauliska versionen är tillgänglig i en standard- och en smal version och gör det mycket lätt för föraren att byta redskap utan att behöva lämna hytten. Spindelversionen är en användarvänlig mekanisk version som senare lätt kan konverteras till den hydrauliska versionen om så erfordras. Spindelversionen är också tillgänglig i standardutförande eller smalt utförande. En lyftkrok är anbringad på det specialanpassade snabbkopplingsfästet för maximal lyftkapacitet. En fabriksinstallerad hydraulkrets för serie CW snabbkopplingsfäste finns tillgänglig som tillbehör. Pin Grabber Plus redskapsfäste. Detta hydrauliskt manövrerade redskapsfäste gör det möjligt att enkelt och snabbt byta mellan skopor och andra populära arbetsredskap. Pin Grabber Plus -fästet monteras på stickans ände och medger att skopor, gripar och andra arbetsredskap kan användas med små eller inga modifieringar. Varje modell är fullt justerbar till olika infästningsavstånd oavsett tillverkare det är det enda fäste som kan användas för ett brett urval av fabrikat och modeller av arbetsredskap. Pin-on infästningen gör installationen och borttagningen av fästet snabb och lätt. Fästet bibehåller samma öppnings- och stängningsvinklar för skopan. Skoporna kan vändas för större flexibilitet vid arbete kring och under hinder. Integrerad lyftögla. En hydraulisk krets för Pin Grabber Plus snabbkopplingsfäste för hjulgrävmaskiner är tillgänglig som en eftermonteringssats, speciellt anpassad till detta redskapsfäste. Fråga din Cat återförsäljare efter mer specifik information. Kombinationsredskap. Caterpillar kombinationsredskap kan utrustas med käftar av olika typer beroende på dina behov. CC-käftars kombiskärare. CR-käftars betongkrossare. PP-käftars primärpulveriserare. PS-käftars sekundärpulveriserare. S-käftars stålskärare. Kombinationsgrip. Kombinationsgripen med obegränsad vänster- och högervridning är ett idealiskt redskap för lossbrytning, sortering, hantering och lastning. Apelsinskalgrip. Specifikt utformad för hantering av skrot och berg i återvinnings- och omlastningsapplikationer. Gripskopa. För vissa grävningsuppgifter eller jobb på vägar i innerstadsområden, är gripskopan en idealisk lösning. Det frisvängande redskapet gör det möjligt att lätt gräva hål med små dimensioner. Hammare. Med sin breda variation av arbetsverktyg, ger Cat hammare den perfekta anpassningen för maximal livslängd, effektivitet och produktivitet. 13

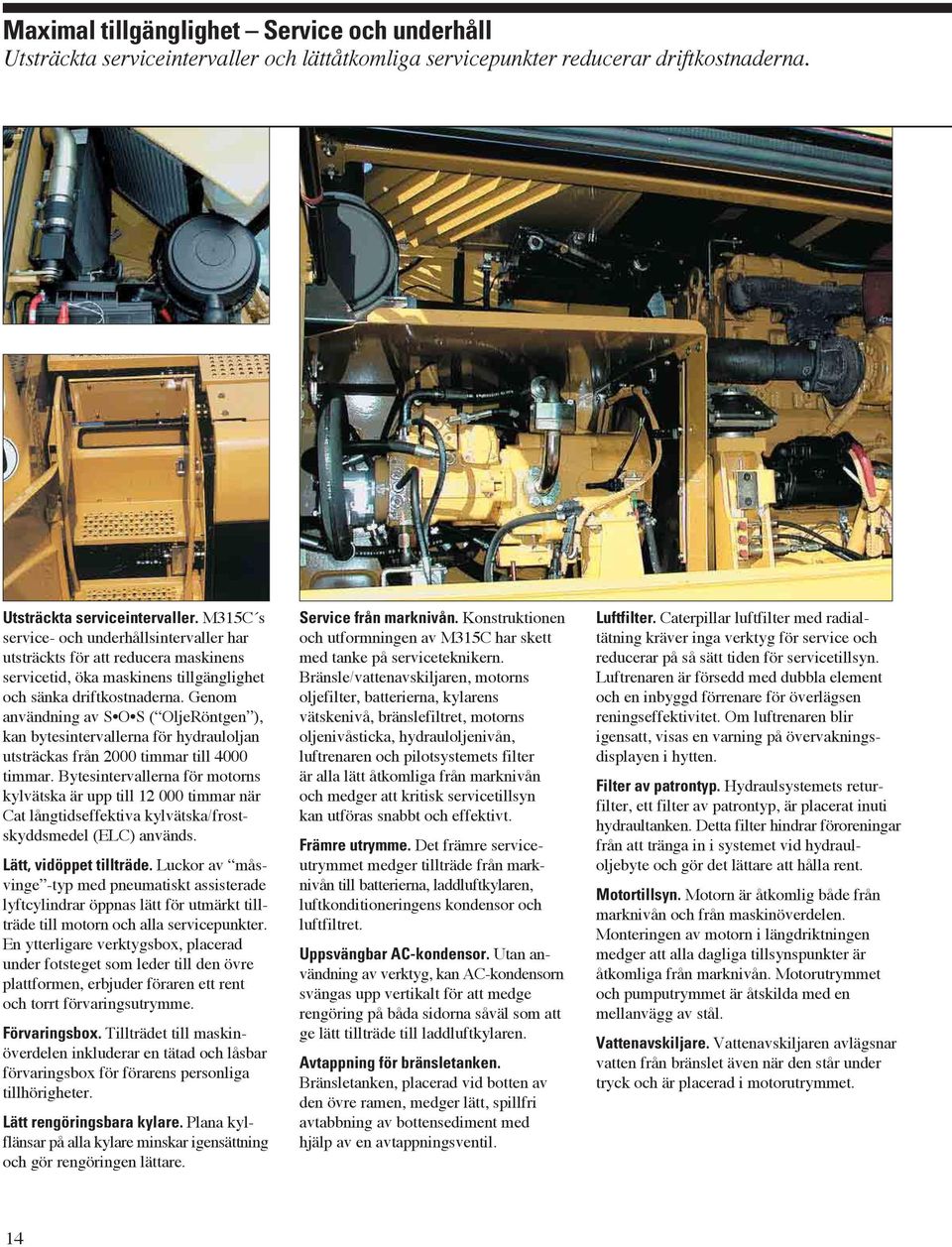

14 Maximal tillgänglighet Service och underhåll Utsträckta serviceintervaller och lättåtkomliga servicepunkter reducerar driftkostnaderna. Utsträckta serviceintervaller. M315C s service- och underhållsintervaller har utsträckts för att reducera maskinens servicetid, öka maskinens tillgänglighet och sänka driftkostnaderna. Genom användning av S O S ( OljeRöntgen ), kan bytesintervallerna för hydrauloljan utsträckas från 2000 timmar till 4000 timmar. Bytesintervallerna för motorns kylvätska är upp till timmar när Cat långtidseffektiva kylvätska/frostskyddsmedel (ELC) används. Lätt, vidöppet tillträde. Luckor av måsvinge -typ med pneumatiskt assisterade lyftcylindrar öppnas lätt för utmärkt tillträde till motorn och alla servicepunkter. En ytterligare verktygsbox, placerad under fotsteget som leder till den övre plattformen, erbjuder föraren ett rent och torrt förvaringsutrymme. Förvaringsbox. Tillträdet till maskinöverdelen inkluderar en tätad och låsbar förvaringsbox för förarens personliga tillhörigheter. Lätt rengöringsbara kylare. Plana kylflänsar på alla kylare minskar igensättning och gör rengöringen lättare. Service från marknivån. Konstruktionen och utformningen av M315C har skett med tanke på serviceteknikern. Bränsle/vattenavskiljaren, motorns oljefilter, batterierna, kylarens vätskenivå, bränslefiltret, motorns oljenivåsticka, hydrauloljenivån, luftrenaren och pilotsystemets filter är alla lätt åtkomliga från marknivån och medger att kritisk servicetillsyn kan utföras snabbt och effektivt. Främre utrymme. Det främre serviceutrymmet medger tillträde från marknivån till batterierna, laddluftkylaren, luftkonditioneringens kondensor och luftfiltret. Uppsvängbar AC-kondensor. Utan användning av verktyg, kan AC-kondensorn svängas upp vertikalt för att medge rengöring på båda sidorna såväl som att ge lätt tillträde till laddluftkylaren. Avtappning för bränsletanken. Bränsletanken, placerad vid botten av den övre ramen, medger lätt, spillfri avtabbning av bottensediment med hjälp av en avtappningsventil. Luftfilter. Caterpillar luftfilter med radialtätning kräver inga verktyg för service och reducerar på så sätt tiden för servicetillsyn. Luftrenaren är försedd med dubbla element och en inbyggd förrenare för överlägsen reningseffektivitet. Om luftrenaren blir igensatt, visas en varning på övervakningsdisplayen i hytten. Filter av patrontyp. Hydraulsystemets returfilter, ett filter av patrontyp, är placerat inuti hydraultanken. Detta filter hindrar föroreningar från att tränga in i systemet vid hydrauloljebyte och gör det lättare att hålla rent. Motortillsyn. Motorn är åtkomlig både från marknivån och från maskinöverdelen. Monteringen av motorn i längdriktningen medger att alla dagliga tillsynspunkter är åtkomliga från marknivån. Motorutrymmet och pumputrymmet är åtskilda med en mellanvägg av stål. Vattenavskiljare. Vattenavskiljaren avlägsnar vatten från bränslet även när den står under tryck och är placerad i motorutrymmet. 14

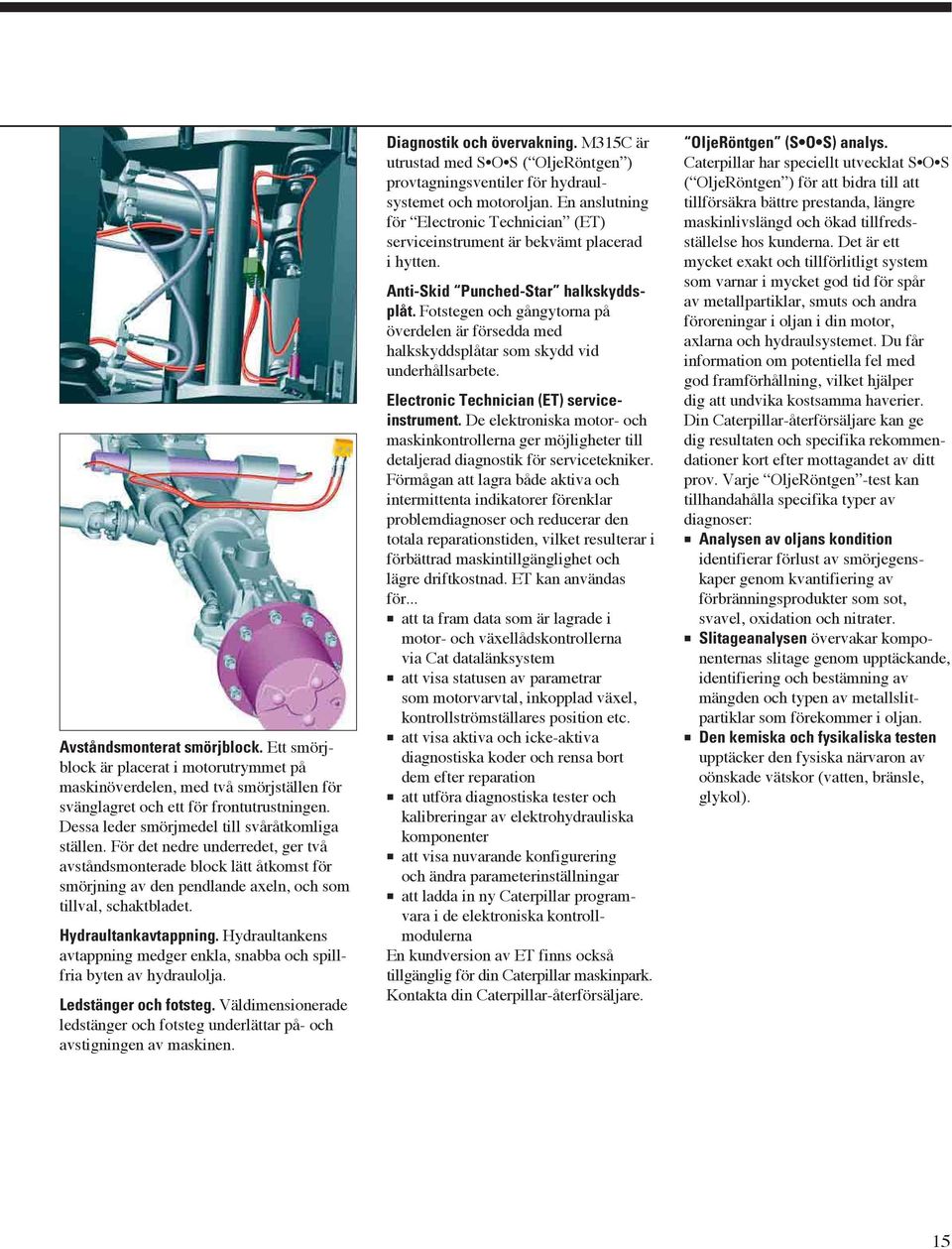

15 Avståndsmonterat smörjblock. Ett smörjblock är placerat i motorutrymmet på maskinöverdelen, med två smörjställen för svänglagret och ett för frontutrustningen. Dessa leder smörjmedel till svåråtkomliga ställen. För det nedre underredet, ger två avståndsmonterade block lätt åtkomst för smörjning av den pendlande axeln, och som tillval, schaktbladet. Hydraultankavtappning. Hydraultankens avtappning medger enkla, snabba och spillfria byten av hydraulolja. Ledstänger och fotsteg. Väldimensionerade ledstänger och fotsteg underlättar på- och avstigningen av maskinen. Diagnostik och övervakning. M315C är utrustad med S O S ( OljeRöntgen ) provtagningsventiler för hydraulsystemet och motoroljan. En anslutning för Electronic Technician (ET) serviceinstrument är bekvämt placerad i hytten. Anti-Skid Punched-Star halkskyddsplåt. Fotstegen och gångytorna på överdelen är försedda med halkskyddsplåtar som skydd vid underhållsarbete. Electronic Technician (ET) serviceinstrument. De elektroniska motor- och maskinkontrollerna ger möjligheter till detaljerad diagnostik för servicetekniker. Förmågan att lagra både aktiva och intermittenta indikatorer förenklar problemdiagnoser och reducerar den totala reparationstiden, vilket resulterar i förbättrad maskintillgänglighet och lägre driftkostnad. ET kan användas för... att ta fram data som är lagrade i motor- och växellådskontrollerna via Cat datalänksystem att visa statusen av parametrar som motorvarvtal, inkopplad växel, kontrollströmställares position etc. att visa aktiva och icke-aktiva diagnostiska koder och rensa bort dem efter reparation att utföra diagnostiska tester och kalibreringar av elektrohydrauliska komponenter att visa nuvarande konfigurering och ändra parameterinställningar att ladda in ny Caterpillar programvara i de elektroniska kontrollmodulerna En kundversion av ET finns också tillgänglig för din Caterpillar maskinpark. Kontakta din Caterpillar-återförsäljare. OljeRöntgen (S O S) analys. Caterpillar har speciellt utvecklat S O S ( OljeRöntgen ) för att bidra till att tillförsäkra bättre prestanda, längre maskinlivslängd och ökad tillfredsställelse hos kunderna. Det är ett mycket exakt och tillförlitligt system som varnar i mycket god tid för spår av metallpartiklar, smuts och andra föroreningar i oljan i din motor, axlarna och hydraulsystemet. Du får information om potentiella fel med god framförhållning, vilket hjälper dig att undvika kostsamma haverier. Din Caterpillar-återförsäljare kan ge dig resultaten och specifika rekommendationer kort efter mottagandet av ditt prov. Varje OljeRöntgen -test kan tillhandahålla specifika typer av diagnoser: Analysen av oljans kondition identifierar förlust av smörjegenskaper genom kvantifiering av förbränningsprodukter som sot, svavel, oxidation och nitrater. Slitageanalysen övervakar komponenternas slitage genom upptäckande, identifiering och bestämning av mängden och typen av metallslitpartiklar som förekommer i oljan. Den kemiska och fysikaliska testen upptäcker den fysiska närvaron av oönskade vätskor (vatten, bränsle, glykol). 15

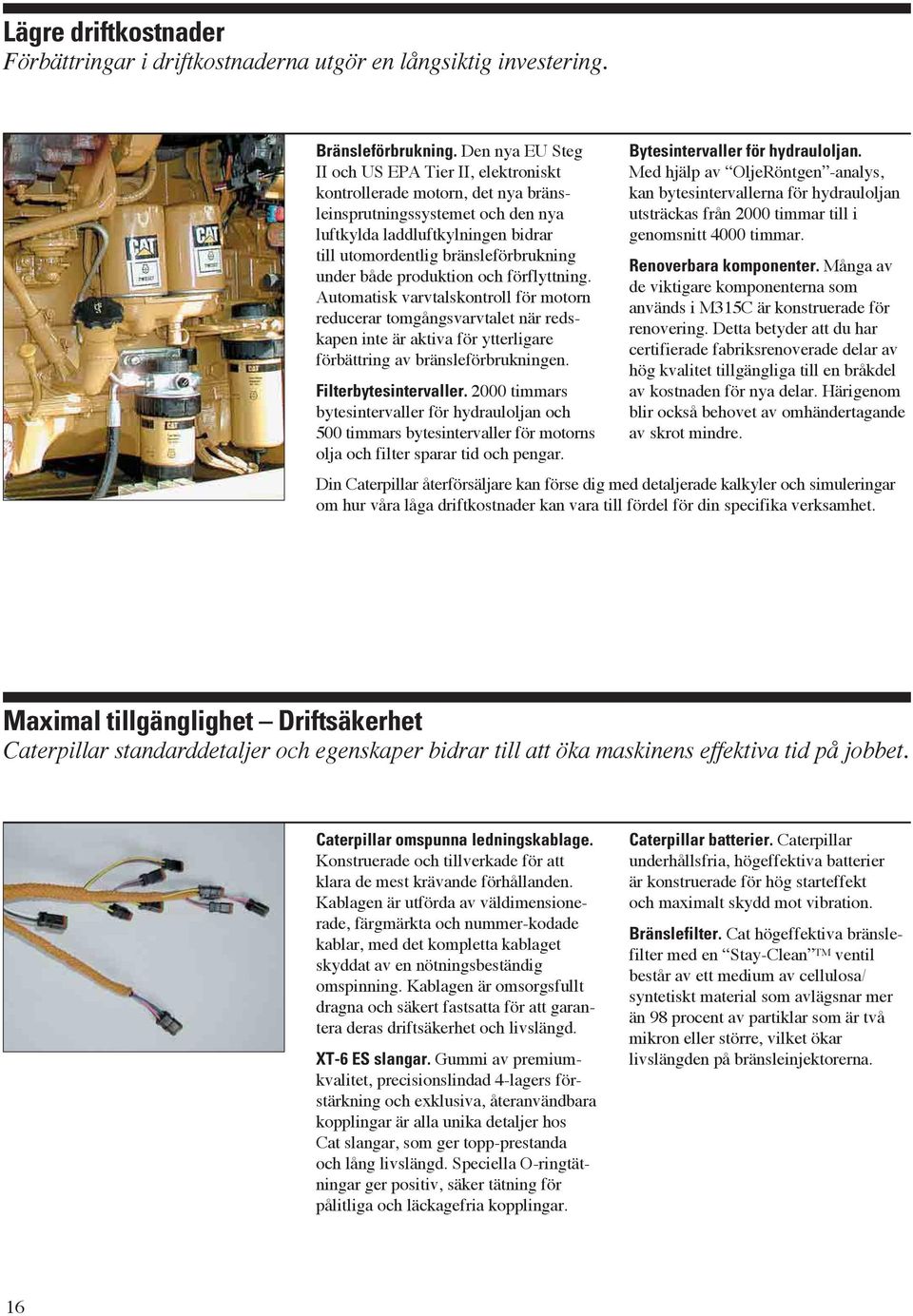

16 Lägre driftkostnader Förbättringar i driftkostnaderna utgör en långsiktig investering. Bränsleförbrukning. Den nya EU Steg II och US EPA Tier II, elektroniskt kontrollerade motorn, det nya bränsleinsprutningssystemet och den nya luftkylda laddluftkylningen bidrar till utomordentlig bränsleförbrukning under både produktion och förflyttning. Automatisk varvtalskontroll för motorn reducerar tomgångsvarvtalet när redskapen inte är aktiva för ytterligare förbättring av bränsleförbrukningen. Filterbytesintervaller timmars bytesintervaller för hydrauloljan och 500 timmars bytesintervaller för motorns olja och filter sparar tid och pengar. Bytesintervaller för hydrauloljan. Med hjälp av OljeRöntgen -analys, kan bytesintervallerna för hydrauloljan utsträckas från 2000 timmar till i genomsnitt 4000 timmar. Renoverbara komponenter. Många av de viktigare komponenterna som används i M315C är konstruerade för renovering. Detta betyder att du har certifierade fabriksrenoverade delar av hög kvalitet tillgängliga till en bråkdel av kostnaden för nya delar. Härigenom blir också behovet av omhändertagande av skrot mindre. Din Caterpillar återförsäljare kan förse dig med detaljerade kalkyler och simuleringar om hur våra låga driftkostnader kan vara till fördel för din specifika verksamhet. Maximal tillgänglighet Driftsäkerhet Caterpillar standarddetaljer och egenskaper bidrar till att öka maskinens effektiva tid på jobbet. Caterpillar omspunna ledningskablage. Konstruerade och tillverkade för att klara de mest krävande förhållanden. Kablagen är utförda av väldimensionerade, färgmärkta och nummer-kodade kablar, med det kompletta kablaget skyddat av en nötningsbeständig omspinning. Kablagen är omsorgsfullt dragna och säkert fastsatta för att garantera deras driftsäkerhet och livslängd. XT-6 ES slangar. Gummi av premiumkvalitet, precisionslindad 4-lagers förstärkning och exklusiva, återanvändbara kopplingar är alla unika detaljer hos Cat slangar, som ger topp-prestanda och lång livslängd. Speciella O-ringtätningar ger positiv, säker tätning för pålitliga och läckagefria kopplingar. Caterpillar batterier. Caterpillar underhållsfria, högeffektiva batterier är konstruerade för hög starteffekt och maximalt skydd mot vibration. Bränslefilter. Cat högeffektiva bränslefilter med en Stay-Clean TM ventil består av ett medium av cellulosa/ syntetiskt material som avlägsnar mer än 98 procent av partiklar som är två mikron eller större, vilket ökar livslängden på bränsleinjektorerna. 16

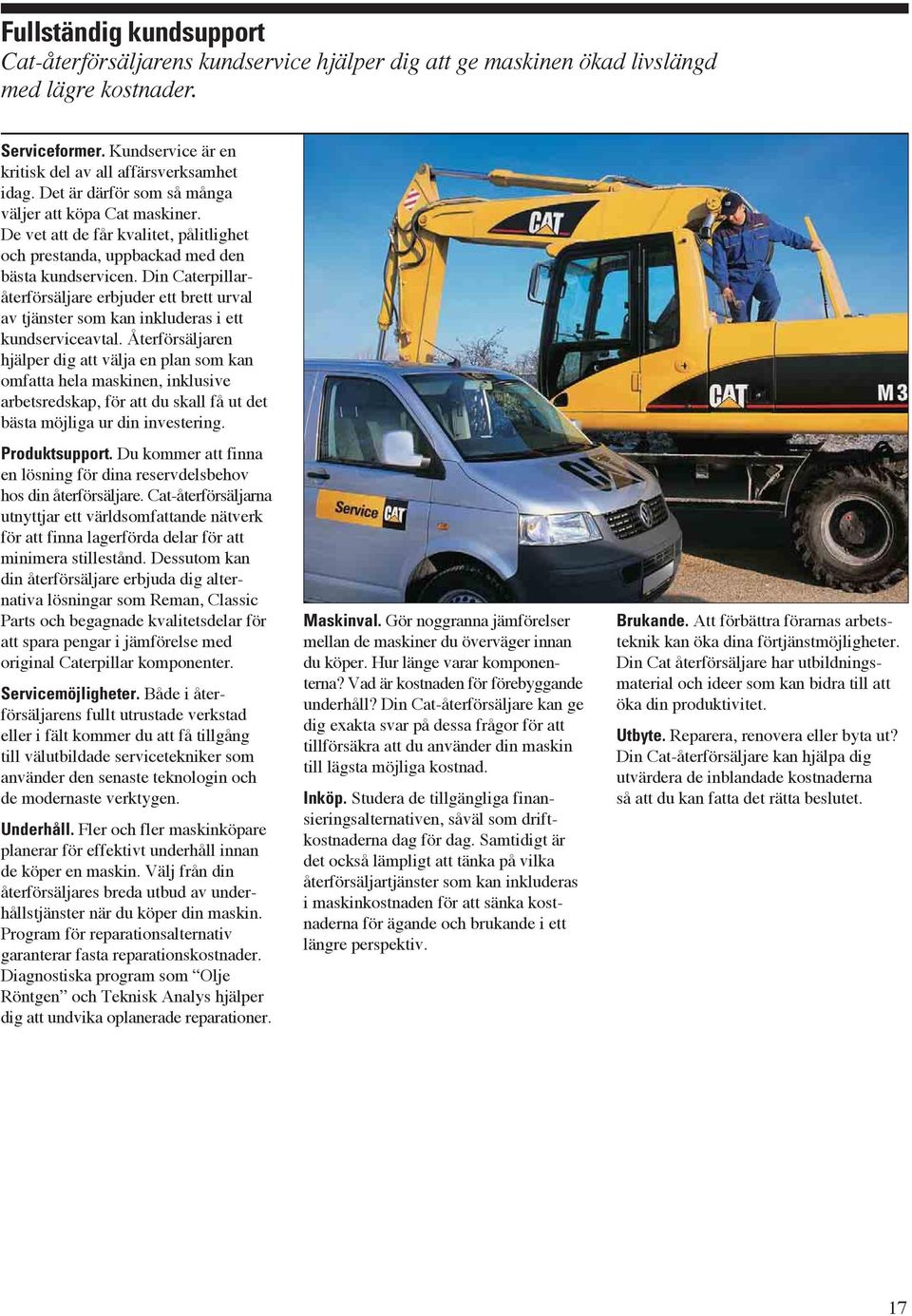

17 Fullständig kundsupport Cat-återförsäljarens kundservice hjälper dig att ge maskinen ökad livslängd med lägre kostnader. Serviceformer. Kundservice är en kritisk del av all affärsverksamhet idag. Det är därför som så många väljer att köpa Cat maskiner. De vet att de får kvalitet, pålitlighet och prestanda, uppbackad med den bästa kundservicen. Din Caterpillaråterförsäljare erbjuder ett brett urval av tjänster som kan inkluderas i ett kundserviceavtal. Återförsäljaren hjälper dig att välja en plan som kan omfatta hela maskinen, inklusive arbetsredskap, för att du skall få ut det bästa möjliga ur din investering. Produktsupport. Du kommer att finna en lösning för dina reservdelsbehov hos din återförsäljare. Cat-återförsäljarna utnyttjar ett världsomfattande nätverk för att finna lagerförda delar för att minimera stillestånd. Dessutom kan din återförsäljare erbjuda dig alternativa lösningar som Reman, Classic Parts och begagnade kvalitetsdelar för att spara pengar i jämförelse med original Caterpillar komponenter. Servicemöjligheter. Både i återförsäljarens fullt utrustade verkstad eller i fält kommer du att få tillgång till välutbildade servicetekniker som använder den senaste teknologin och de modernaste verktygen. Underhåll. Fler och fler maskinköpare planerar för effektivt underhåll innan de köper en maskin. Välj från din återförsäljares breda utbud av underhållstjänster när du köper din maskin. Program för reparationsalternativ garanterar fasta reparationskostnader. Diagnostiska program som Olje Röntgen och Teknisk Analys hjälper dig att undvika oplanerade reparationer. Maskinval. Gör noggranna jämförelser mellan de maskiner du överväger innan du köper. Hur länge varar komponenterna? Vad är kostnaden för förebyggande underhåll? Din Cat-återförsäljare kan ge dig exakta svar på dessa frågor för att tillförsäkra att du använder din maskin till lägsta möjliga kostnad. Inköp. Studera de tillgängliga finansieringsalternativen, såväl som driftkostnaderna dag för dag. Samtidigt är det också lämpligt att tänka på vilka återförsäljartjänster som kan inkluderas i maskinkostnaden för att sänka kostnaderna för ägande och brukande i ett längre perspektiv. Brukande. Att förbättra förarnas arbetsteknik kan öka dina förtjänstmöjligheter. Din Cat återförsäljare har utbildningsmaterial och ideer som kan bidra till att öka din produktivitet. Utbyte. Reparera, renovera eller byta ut? Din Cat-återförsäljare kan hjälpa dig utvärdera de inblandade kostnaderna så att du kan fatta det rätta beslutet. 17

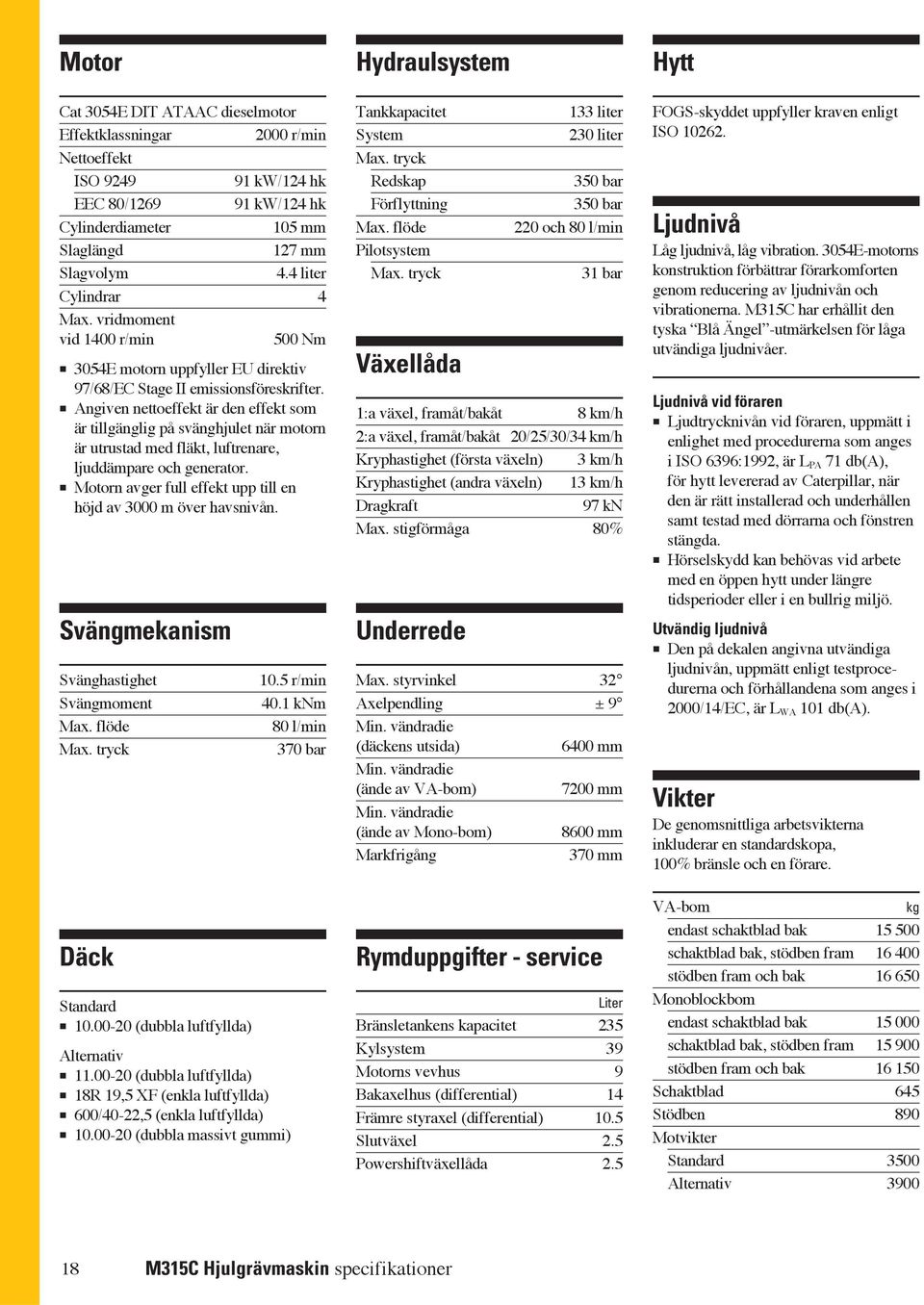

18 Motor Cat 3054E DIT ATAAC dieselmotor Effektklassningar 2000 r/min Nettoeffekt ISO kw/124 hk EEC 80/ kw/124 hk Cylinderdiameter 105 mm Slaglängd 127 mm Slagvolym 4.4 liter Cylindrar 4 Max. vridmoment vid 1400 r/min 500 Nm 3054E motorn uppfyller EU direktiv 97/68/EC Stage II emissionsföreskrifter. Angiven nettoeffekt är den effekt som är tillgänglig på svänghjulet när motorn är utrustad med fläkt, luftrenare, ljuddämpare och generator. Motorn avger full effekt upp till en höjd av 3000 m över havsnivån. Svängmekanism Svänghastighet Svängmoment Max. flöde Max. tryck Däck Standard (dubbla luftfyllda) 10.5 r/min 40.1 knm 80 l/min 370 bar Alternativ (dubbla luftfyllda) 18R 19,5 XF (enkla luftfyllda) 600/40-22,5 (enkla luftfyllda) (dubbla massivt gummi) Hydraulsystem Tankkapacitet System Max. tryck Redskap Förflyttning Max. flöde Pilotsystem Max. tryck Växellåda 133 liter 230 liter 350 bar 350 bar 220 och 80 l/min 31 bar 1:a växel, framåt/bakåt 8 km/h 2:a växel, framåt/bakåt 20/25/30/34 km/h Kryphastighet (första växeln) 3 km/h Kryphastighet (andra växeln) 13 km/h Dragkraft 97 kn Max. stigförmåga 80% Underrede Max. styrvinkel 32 Axelpendling ± 9 Min. vändradie (däckens utsida) 6400 mm Min. vändradie (ände av VA-bom) 7200 mm Min. vändradie (ände av Mono-bom) 8600 mm Markfrigång 370 mm Rymduppgifter - service Liter Bränsletankens kapacitet 235 Kylsystem 39 Motorns vevhus 9 Bakaxelhus (differential) 14 Främre styraxel (differential) 10.5 Slutväxel 2.5 Powershiftväxellåda 2.5 Hytt FOGS-skyddet uppfyller kraven enligt ISO Ljudnivå Låg ljudnivå, låg vibration. 3054E-motorns konstruktion förbättrar förarkomforten genom reducering av ljudnivån och vibrationerna. M315C har erhållit den tyska Blå Ängel -utmärkelsen för låga utvändiga ljudnivåer. Ljudnivå vid föraren Ljudtrycknivån vid föraren, uppmätt i enlighet med procedurerna som anges i ISO 6396:1992, är L PA 71 db(a), för hytt levererad av Caterpillar, när den är rätt installerad och underhållen samt testad med dörrarna och fönstren stängda. Hörselskydd kan behövas vid arbete med en öppen hytt under längre tidsperioder eller i en bullrig miljö. Utvändig ljudnivå Den på dekalen angivna utvändiga ljudnivån, uppmätt enligt testprocedurerna och förhållandena som anges i 2000/14/EC, är L WA 101 db(a). Vikter De genomsnittliga arbetsvikterna inkluderar en standardskopa, 100% bränsle och en förare. VA-bom kg endast schaktblad bak schaktblad bak, stödben fram stödben fram och bak Monoblockbom endast schaktblad bak schaktblad bak, stödben fram stödben fram och bak Schaktblad 645 Stödben 890 Motvikter Standard 3500 Alternativ M315C Hjulgrävmaskin specifikationer

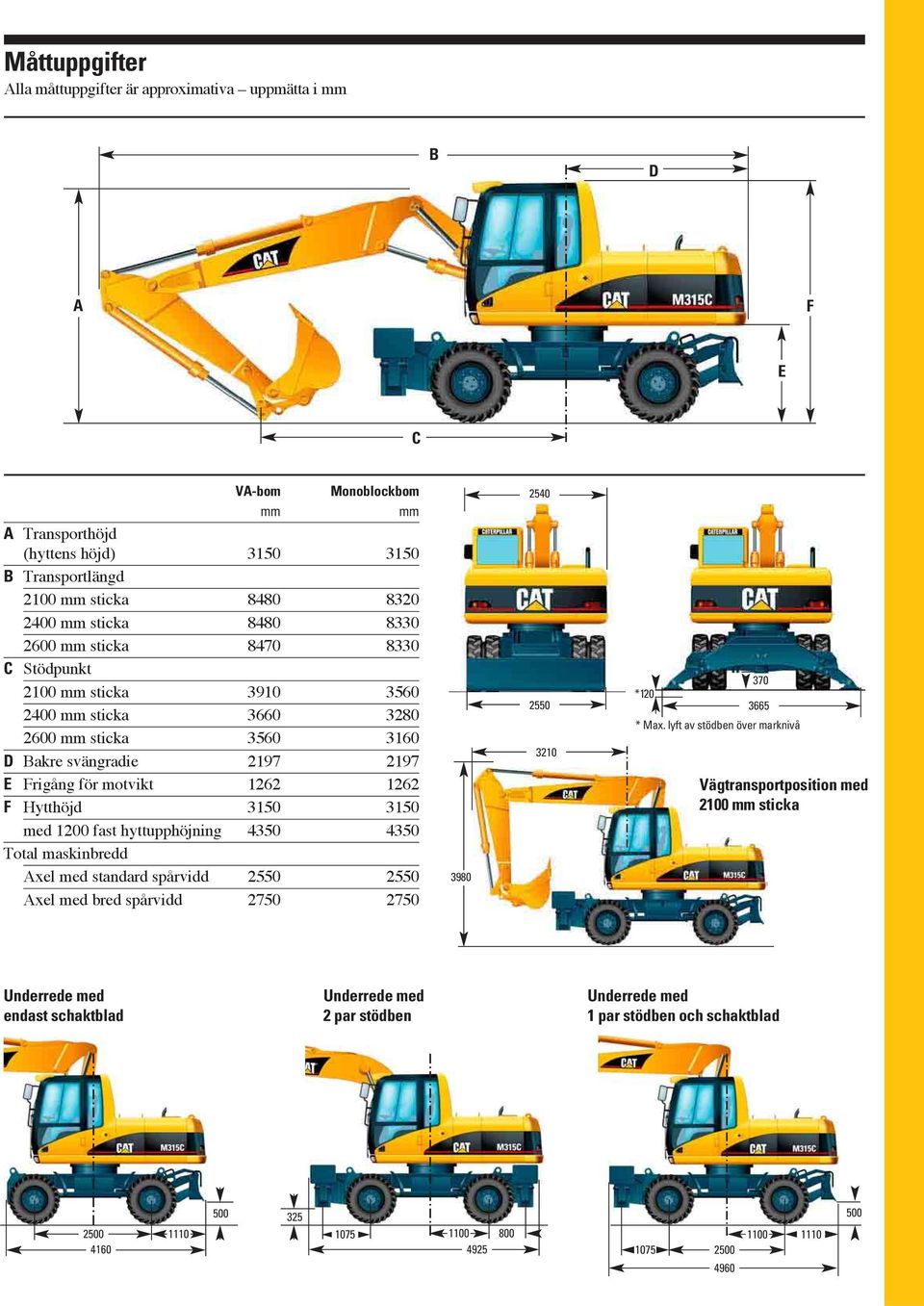

19 Måttuppgifter Alla måttuppgifter är approximativa uppmätta i mm B D A F E C VA-bom Monoblockbom mm mm A Transporthöjd (hyttens höjd) B Transportlängd 2100 mm sticka mm sticka mm sticka C Stödpunkt 2100 mm sticka mm sticka mm sticka D Bakre svängradie E Frigång för motvikt F Hytthöjd med 1200 fast hyttupphöjning Total maskinbredd Axel med standard spårvidd Axel med bred spårvidd * * Max. lyft av stödben över marknivå Vägtransportposition med 2100 mm sticka Underrede med endast schaktblad Underrede med 2 par stödben Underrede med 1 par stödben och schaktblad

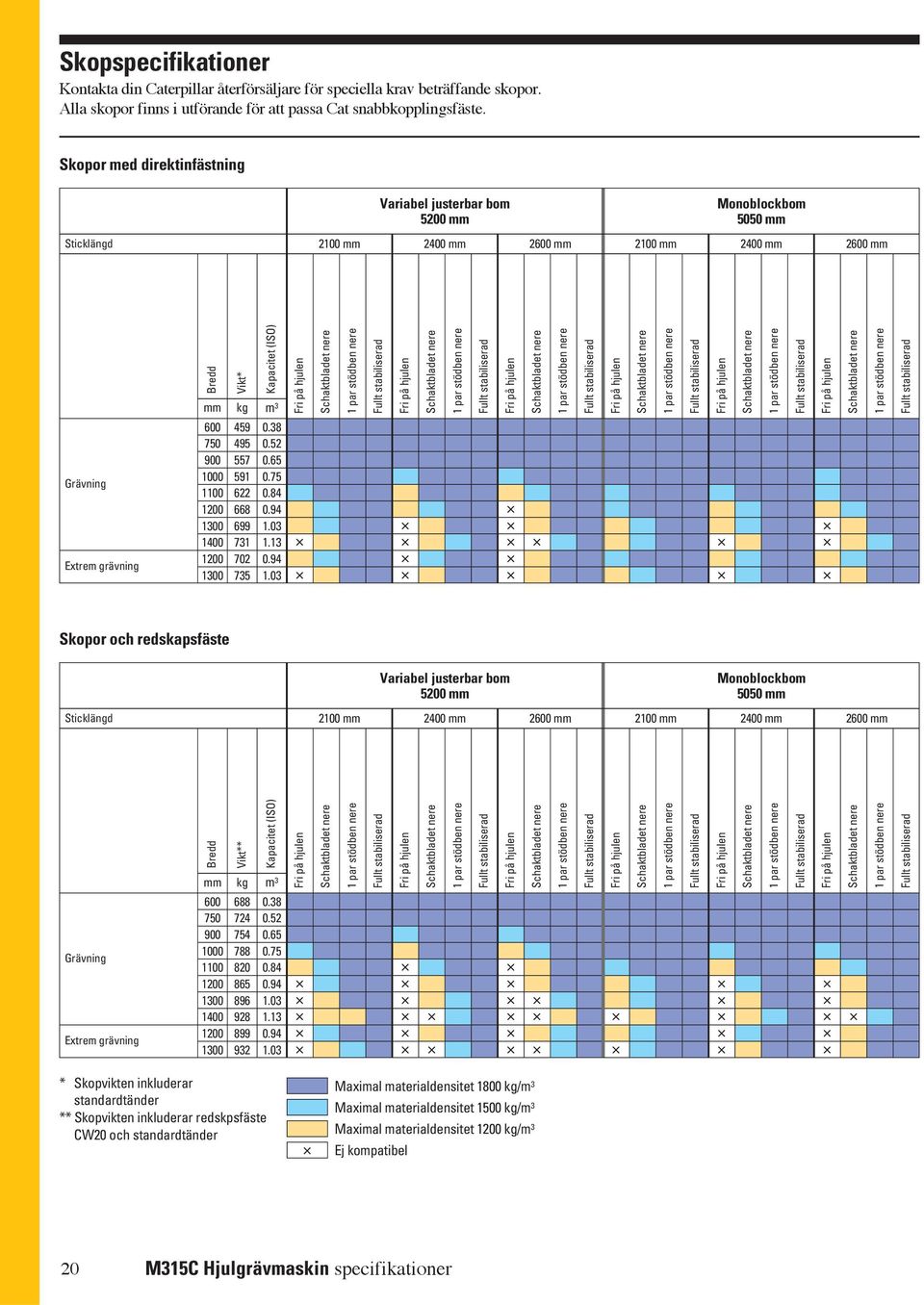

20 Skopspecifikationer Kontakta din Caterpillar återförsäljare för speciella krav beträffande skopor. Alla skopor finns i utförande för att passa Cat snabbkopplingsfäste. Skopor med direktinfästning Sticklängd Variabel justerbar bom 5200 mm Monoblockbom 5050 mm 2100 mm 2400 mm 2600 mm 2100 mm 2400 mm 2600 mm Grävning Extrem grävning Bredd Vikt* Kapacitet (ISO) mm kg m Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Skopor och redskapsfäste Sticklängd Variabel justerbar bom 5200 mm Monoblockbom 5050 mm 2100 mm 2400 mm 2600 mm 2100 mm 2400 mm 2600 mm Grävning Extrem grävning Bredd Vikt** Kapacitet (ISO) mm kg m Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad Fri på hjulen Schaktbladet nere 1 par stödben nere Fullt stabiliserad * Skopvikten inkluderar standardtänder ** Skopvikten inkluderar redskpsfäste CW20 och standardtänder Maximal materialdensitet 1800 kg/m 3 Maximal materialdensitet 1500 kg/m 3 Maximal materialdensitet 1200 kg/m 3 Ej kompatibel 20 M315C Hjulgrävmaskin specifikationer

21 Guide för matchning av arbetsredskap Vid val mellan olika arbetsredskap som kan installeras på samma maskinkonfiguration, beakta arbetsuppgiften, kraven på produktivitet och hållbarheten. Referera till redskapsspecifikationerna för applikationsrekommendationer och produktivitetsinformation. Utan redskapsfäste Hammare Kombinationsredskap Krossar och pulveriserare 360 vridbara saxar (bommonterade) Kombinationsgripar Kompaktorer Grävande gripskopor Omlastningsgripskopor Apelsinskalskopor Schaktbladet nere Sticklängd (mm) H100, H115 s H120C s MP15 CC, CR, PS, S PP VHC-30 VHP-30 S320 S325 G310B D R G315B D, R CVP75 GGS-25 GGS-35 GOS / / /1140 GOS / /1670 GSM klor 500/600/800 GSM klor GSH15B 400/500/600 5 klor 800 GSH15B klor 500/ Variabel justerbar bom 5200 mm 2 par stödben nere Schaktblad och stödben nere Schaktbladet nere Monoblockbom 5050 mm 2 par stödben nere Schaktblad och stödben nere Med redskapsfäste Snabbkopplingsfästen Kombinationsredskap Krossar och pulveriserare Kombinationsgripar Kompaktorer CW-20, 20S MP15 VHC-30 VHP-30 G310B G315B CVP75 CC, CR, S PP, PS D R D R 360 arbetsområde Max. materialdensitet 3000 kg/m 3 Endast framåt Max. materialdensitet 1800 kg/m 3 Tillgänglig Max. materialdensitet 1200 kg/m 3 Ej kompatibel M315C Hjulgrävmaskin specifikationer 21

22 Lyftkapaciteter med 5200 mm variabel justerbar bom, redskapsfäste CW och 3900 kg motvikt. Alla vikter är i kg. Sticka 2100 mm 6.0 m 4.5 m 3.0 m 1.5 m 0 m -1.5 m -3.0 m Underrede konfigurering 3.0 m 4.5 m 6.0 m 7.5 m * * * *4900 *4900 * *4900 *4900 *4400 *4400 *4900 *4900 * *6200 *6200 * *6200 *6200 * * *6200 *6200 *5600 *5600 * *6200 *6200 *5600 *5600 *4600 *4600 *6200 *6200 *5600 *5600 * * * *7400 *7400 *6500 *4600 * * * *7400 *7400 * *4900 * * *7400 *7400 *6500 *6500 *4900 *4900 * *2400 *2400 *7400 *7400 *6500 *6500 * * *2400 *2400 *9200 *7000 * * * * * * *9200 *9200 * * * *9200 *9200 *7200 *7200 * * *2500 *2500 *9200 *9200 * *5200 *4300 * *2500 *2500 * * * * * * * * * * * *10900 *10900 *7200 *7200 * * *2600 *2600 *10900 *10900 * * * * * * * * * * * * *11900 *11900 *7400 *7400 * *3000 *3000 *11900 *11900 * * * * * * * * *12100 *12100 *6900 *6900 *12100 *12100 * m Sticka 2400 mm Underrede konfigurering 3.0 m 4.5 m 6.0 m 7.5 m m 6.0 m 4.5 m 3.0 m 1.5 m 0 m -1.5 m -3.0 m * *4400 *4400 * *4400 *4400 * *4400 *4400 *4200 *4200 *4400 *4400 *4200 *4200 *4600 *4600 * * *4600 *4600 * * * *4600 *4600 *5100 *5100 * * *4600 *4600 *5100 *5100 *4400 *4400 *2700 *2700 *4600 *4600 *5100 *5100 * *2700 *2700 *7900 * * *7900 *7900 * * * * *7900 *7900 * *4800 * * *7900 *7900 *6300 *6300 *4800 *4800 * *2100 *2100 *7900 *7900 *6300 *6300 * * *2100 *2100 * * * * * * * *9100 *9100 * * * *9100 *9100 *7100 *7100 * * *2200 *2200 *9100 *9100 * * * *2200 *2200 * * * * * * * * * * *10600 *10600 *7200 *7200 *5200 *5000 * *2300 *2300 *10600 *10600 * * * *2300 * * * * * * * * * *11700 *11700 *7300 *7300 * *2700 *2700 *11700 *11700 * * *2700 * * * * * * * *12100 *12100 *7200 *7200 *3800 *3800 *12100 *12100 * *3800 * M315C Hjulgrävmaskin specifikationer

23 Sticka 3.0 m 4.5 m 6.0 m 7.5 m 2600 mm Underrede konfigurering m 6.0 m 4.5 m 3.0 m 1.5 m 0 m -1.5 m -3.0 m -4.5 m *4000 *4000 * *4000 *4000 * *4000 *4000 * *4000 *4000 *4100 *4100 *4000 *4000 *4100 *4100 * *4600 *4600 *4300 *3100 * *4600 *4600 * * *4600 *4600 *4300 *4300 *3300 *3300 *4600 *4600 *4300 *4300 * * * * *7400 *7400 * *4700 *3100 * * *7400 *7400 * * * * *7400 *7400 *6100 *6100 *4700 *4700 * *1900 *1900 *7400 *7400 *6100 *6100 * * *1900 *1900 * * * * * * * *9200 *9200 * * * *9200 *9200 *7000 *7000 * * *2000 *2000 *9200 *9200 * * * *2000 *2000 * * * * * * * * * * * *10300 *10300 *7200 *7200 *5200 *4900 * *2200 *2200 *10300 *10300 * * * *2200 *2200 * * * * * * * * * * * *11700 *11700 *7300 *7300 * *3200 *3200 *2400 *2400 *11700 *11700 * * * *2400 * * * * * * * * * *2500 *2500 *12100 *12100 *7400 *7400 *4300 *4300 *2500 *2500 *12100 *12100 * * *2500 *2500 * * *8400 *8400 *8400 *8400 *8400 *8400 För maskiner med offset-bom, drag av approximativt 3% från de ovanstående lasterna Lastpunkthöjd Lastradie framåt Lastradie bakåt Lastradie över sida Last vid max. räckvidd * Begränsad av hydrauliken, ej av tipplasten. De ovanstående lasterna är i överensstämmelse med ISO standard för lastkapaciteter för hydrauliska grävmaskiner. De överskrider inte 87% av den hydrauliska lyftkapaciteten eller 75% av tipplasten. Vikten av alla redskap och lyfttillbehör måste dras av från de ovanstående lyftkapaciteterna. M315C Hjulgrävmaskin specifikationer 23
