M316C. Hjulgrävmaskin. Cat 3054E ATAAC dieselmotor. Skopkapaciteter 0,35 till 0.99 m 3 Max. räckvidd vid marknivån. Förflyttningshastighet

Transkript

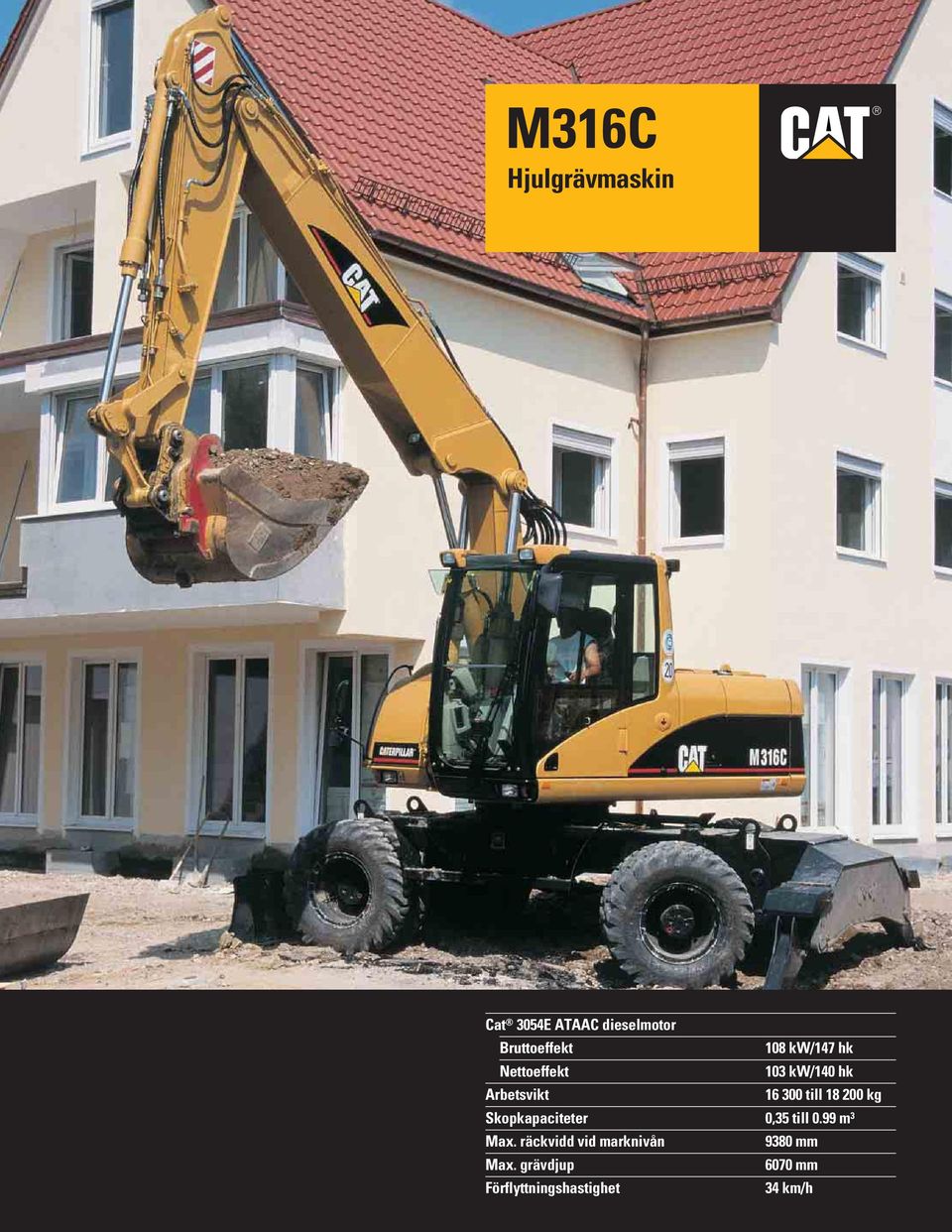

1 M316C Hjulgrävmaskin Cat 3054E ATAAC dieselmotor Bruttoeffekt 108 kw/147 hk Nettoeffekt 103 kw/140 hk Arbetsvikt till kg Skopkapaciteter 0,35 till 0.99 m 3 Max. räckvidd vid marknivån 9380 mm Max. grävdjup 6070 mm Förflyttningshastighet 34 km/h

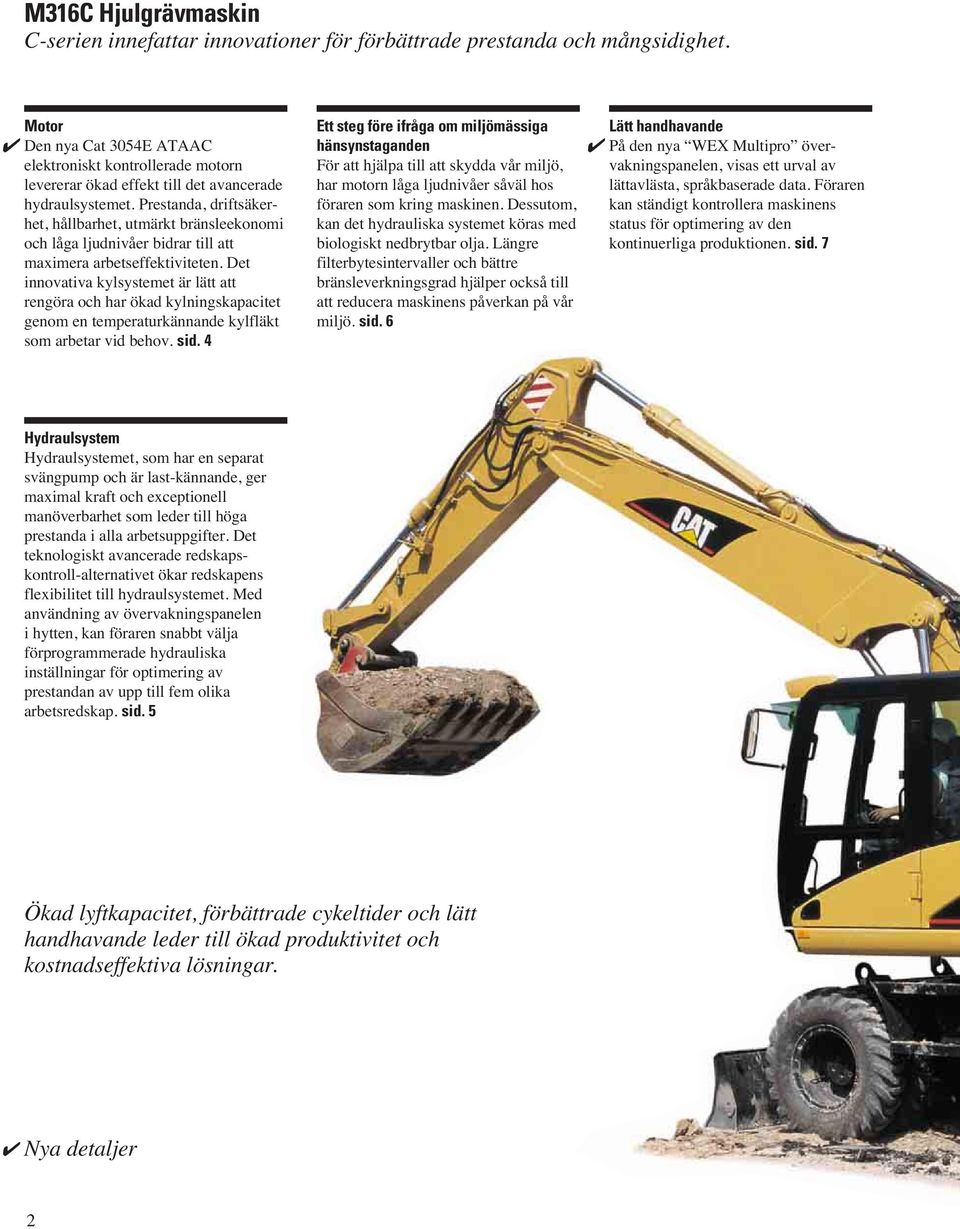

2 M316C Hjulgrävmaskin C-serien innefattar innovationer för förbättrade prestanda och mångsidighet. Motor Den nya Cat 3054E ATAAC elektroniskt kontrollerade motorn levererar ökad effekt till det avancerade hydraulsystemet. Prestanda, driftsäkerhet, hållbarhet, utmärkt bränsleekonomi och låga ljudnivåer bidrar till att maximera arbetseffektiviteten. Det innovativa kylsystemet är lätt att rengöra och har ökad kylningskapacitet genom en temperaturkännande kylfläkt som arbetar vid behov. sid. 4 Ett steg före ifråga om miljömässiga hänsynstaganden För att hjälpa till att skydda vår miljö, har motorn låga ljudnivåer såväl hos föraren som kring maskinen. Dessutom, kan det hydrauliska systemet köras med biologiskt nedbrytbar olja. Längre filterbytesintervaller och bättre bränsleverkningsgrad hjälper också till att reducera maskinens påverkan på vår miljö. sid. 6 Lätt handhavande På den nya WEX Multipro övervakningspanelen, visas ett urval av lättavlästa, språkbaserade data. Föraren kan ständigt kontrollera maskinens status för optimering av den kontinuerliga produktionen. sid. 7 Hydraulsystem Hydraulsystemet, som har en separat svängpump och är last-kännande, ger maximal kraft och exceptionell manöverbarhet som leder till höga prestanda i alla arbetsuppgifter. Det teknologiskt avancerade redskapskontroll-alternativet ökar redskapens flexibilitet till hydraulsystemet. Med användning av övervakningspanelen i hytten, kan föraren snabbt välja förprogrammerade hydrauliska inställningar för optimering av prestandan av upp till fem olika arbetsredskap. sid. 5 Ökad lyftkapacitet, förbättrade cykeltider och lätt handhavande leder till ökad produktivitet och kostnadseffektiva lösningar. Nya detaljer 2

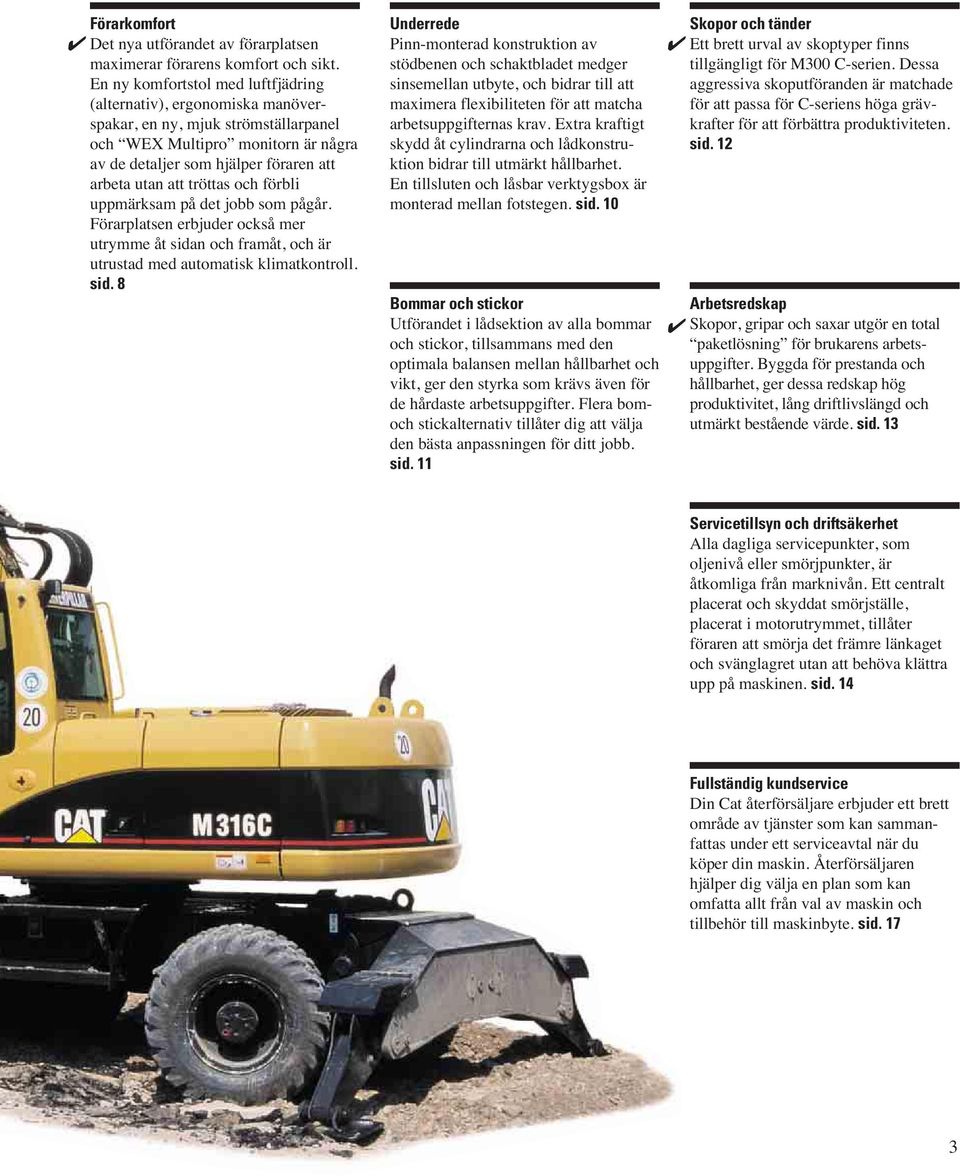

3 Förarkomfort Det nya utförandet av förarplatsen maximerar förarens komfort och sikt. En ny komfortstol med luftfjädring (alternativ), ergonomiska manöverspakar, en ny, mjuk strömställarpanel och WEX Multipro monitorn är några av de detaljer som hjälper föraren att arbeta utan att tröttas och förbli uppmärksam på det jobb som pågår. Förarplatsen erbjuder också mer utrymme åt sidan och framåt, och är utrustad med automatisk klimatkontroll. sid. 8 Underrede Pinn-monterad konstruktion av stödbenen och schaktbladet medger sinsemellan utbyte, och bidrar till att maximera flexibiliteten för att matcha arbetsuppgifternas krav. Extra kraftigt skydd åt cylindrarna och lådkonstruktion bidrar till utmärkt hållbarhet. En tillsluten och låsbar verktygsbox är monterad mellan fotstegen. sid. 10 Bommar och stickor Utförandet i lådsektion av alla bommar och stickor, tillsammans med den optimala balansen mellan hållbarhet och vikt, ger den styrka som krävs även för de hårdaste arbetsuppgifter. Flera bomoch stickalternativ tillåter dig att välja den bästa anpassningen för ditt jobb. sid. 11 Skopor och tänder Ett brett urval av skoptyper finns tillgängligt för M300 C-serien. Dessa aggressiva skoputföranden är matchade för att passa för C-seriens höga grävkrafter för att förbättra produktiviteten. sid. 12 Arbetsredskap Skopor, gripar och saxar utgör en total paketlösning för brukarens arbetsuppgifter. Byggda för prestanda och hållbarhet, ger dessa redskap hög produktivitet, lång driftlivslängd och utmärkt bestående värde. sid. 13 Servicetillsyn och driftsäkerhet Alla dagliga servicepunkter, som oljenivå eller smörjpunkter, är åtkomliga från marknivån. Ett centralt placerat och skyddat smörjställe, placerat i motorutrymmet, tillåter föraren att smörja det främre länkaget och svänglagret utan att behöva klättra upp på maskinen. sid. 14 Fullständig kundservice Din Cat återförsäljare erbjuder ett brett område av tjänster som kan sammanfattas under ett serviceavtal när du köper din maskin. Återförsäljaren hjälper dig välja en plan som kan omfatta allt från val av maskin och tillbehör till maskinbyte. sid. 17 3

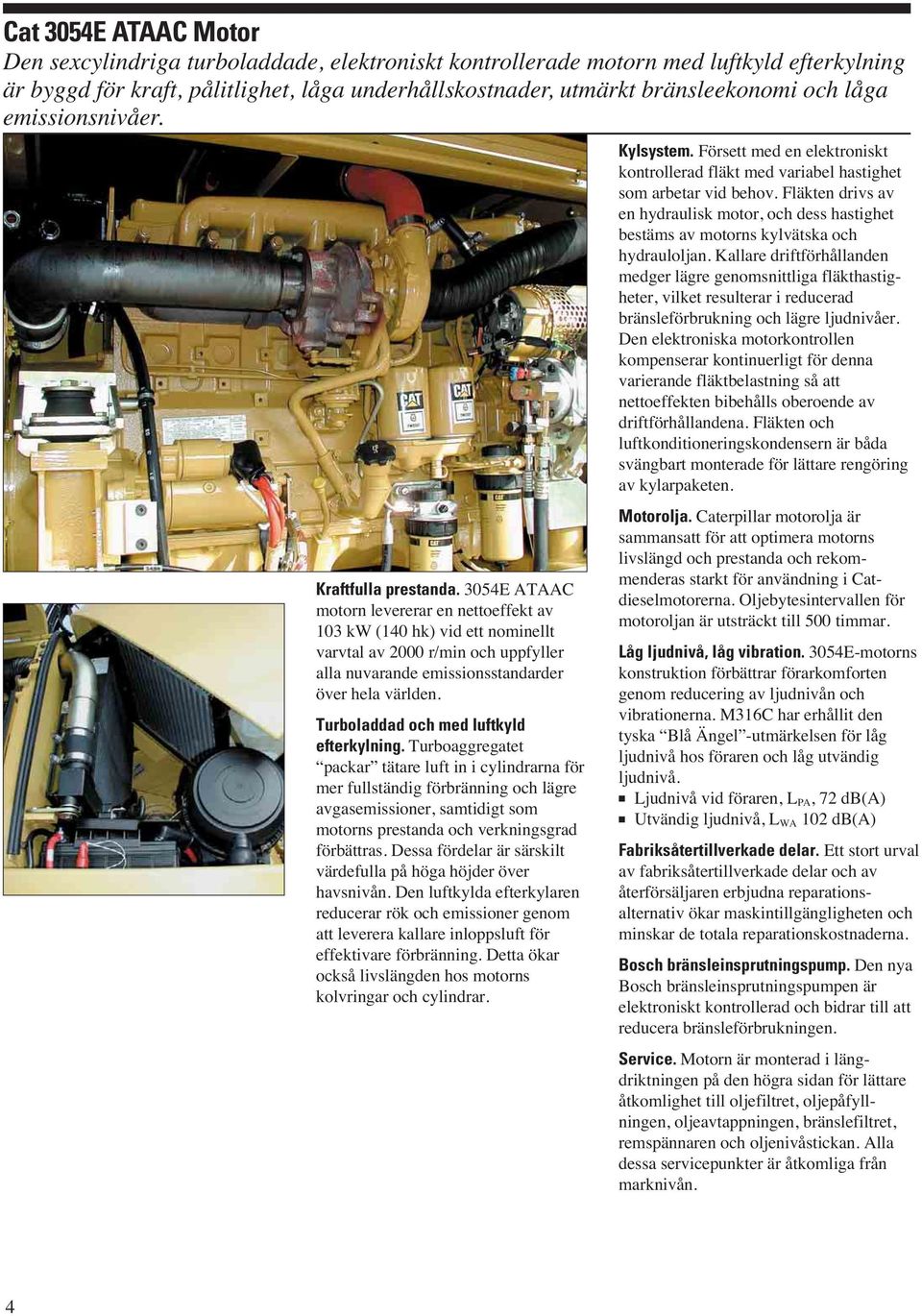

4 Cat 3054E ATAAC Motor Den sexcylindriga turboladdade, elektroniskt kontrollerade motorn med luftkyld efterkylning är byggd för kraft, pålitlighet, låga underhållskostnader, utmärkt bränsleekonomi och låga emissionsnivåer. Kraftfulla prestanda. 3054E ATAAC motorn levererar en nettoeffekt av 103 kw (140 hk) vid ett nominellt varvtal av 2000 r/min och uppfyller alla nuvarande emissionsstandarder över hela världen. Turboladdad och med luftkyld efterkylning. Turboaggregatet packar tätare luft in i cylindrarna för mer fullständig förbränning och lägre avgasemissioner, samtidigt som motorns prestanda och verkningsgrad förbättras. Dessa fördelar är särskilt värdefulla på höga höjder över havsnivån. Den luftkylda efterkylaren reducerar rök och emissioner genom att leverera kallare inloppsluft för effektivare förbränning. Detta ökar också livslängden hos motorns kolvringar och cylindrar. Kylsystem. Försett med en elektroniskt kontrollerad fläkt med variabel hastighet som arbetar vid behov. Fläkten drivs av en hydraulisk motor, och dess hastighet bestäms av motorns kylvätska och hydrauloljan. Kallare driftförhållanden medger lägre genomsnittliga fläkthastigheter, vilket resulterar i reducerad bränsleförbrukning och lägre ljudnivåer. Den elektroniska motorkontrollen kompenserar kontinuerligt för denna varierande fläktbelastning så att nettoeffekten bibehålls oberoende av driftförhållandena. Fläkten och luftkonditioneringskondensern är båda svängbart monterade för lättare rengöring av kylarpaketen. Motorolja. Caterpillar motorolja är sammansatt för att optimera motorns livslängd och prestanda och rekommenderas starkt för användning i Catdieselmotorerna. Oljebytesintervallen för motoroljan är utsträckt till 500 timmar. Låg ljudnivå, låg vibration. 3054E-motorns konstruktion förbättrar förarkomforten genom reducering av ljudnivån och vibrationerna. M316C har erhållit den tyska Blå Ängel -utmärkelsen för låg ljudnivå hos föraren och låg utvändig ljudnivå. Ljudnivå vid föraren, LPA, 72 db(a) Utvändig ljudnivå, LWA 102 db(a) Fabriksåtertillverkade delar. Ett stort urval av fabriksåtertillverkade delar och av återförsäljaren erbjudna reparationsalternativ ökar maskintillgängligheten och minskar de totala reparationskostnaderna. Bosch bränsleinsprutningspump. Den nya Bosch bränsleinsprutningspumpen är elektroniskt kontrollerad och bidrar till att reducera bränsleförbrukningen. Service. Motorn är monterad i längdriktningen på den högra sidan för lättare åtkomlighet till oljefiltret, oljepåfyllningen, oljeavtappningen, bränslefiltret, remspännaren och oljenivåstickan. Alla dessa servicepunkter är åtkomliga från marknivån. 4

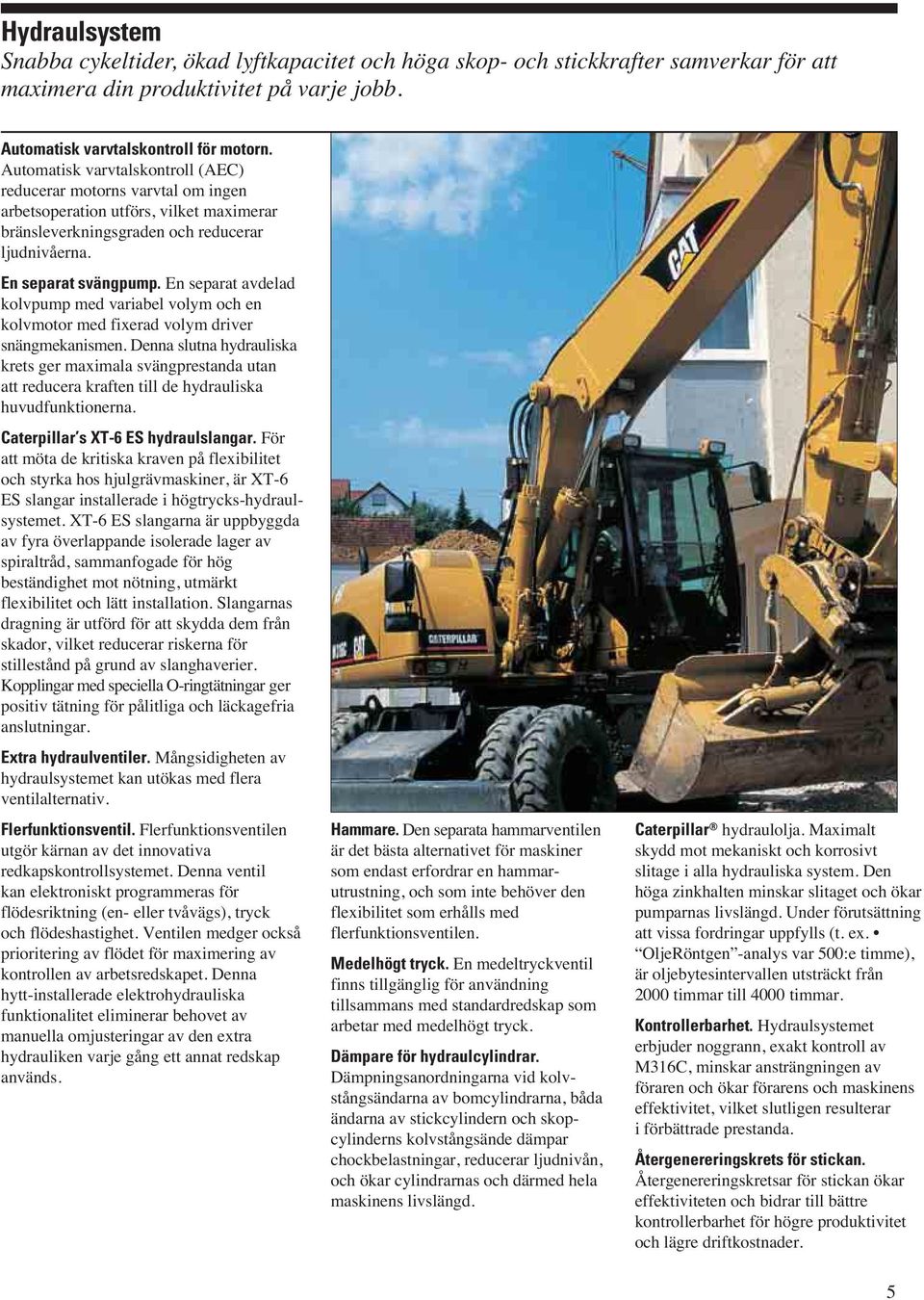

5 Hydraulsystem Snabba cykeltider, ökad lyftkapacitet och höga skop- och stickkrafter samverkar för att maximera din produktivitet på varje jobb. Automatisk varvtalskontroll för motorn. Automatisk varvtalskontroll (AEC) reducerar motorns varvtal om ingen arbetsoperation utförs, vilket maximerar bränsleverkningsgraden och reducerar ljudnivåerna. En separat svängpump. En separat avdelad kolvpump med variabel volym och en kolvmotor med fixerad volym driver snängmekanismen. Denna slutna hydrauliska krets ger maximala svängprestanda utan att reducera kraften till de hydrauliska huvudfunktionerna. Caterpillar s XT-6 ES hydraulslangar. För att möta de kritiska kraven på flexibilitet och styrka hos hjulgrävmaskiner, är XT-6 ES slangar installerade i högtrycks-hydraulsystemet. XT-6 ES slangarna är uppbyggda av fyra överlappande isolerade lager av spiraltråd, sammanfogade för hög beständighet mot nötning, utmärkt flexibilitet och lätt installation. Slangarnas dragning är utförd för att skydda dem från skador, vilket reducerar riskerna för stillestånd på grund av slanghaverier. Kopplingar med speciella O-ringtätningar ger positiv tätning för pålitliga och läckagefria anslutningar. Extra hydraulventiler. Mångsidigheten av hydraulsystemet kan utökas med flera ventilalternativ. Flerfunktionsventil. Flerfunktionsventilen utgör kärnan av det innovativa redkapskontrollsystemet. Denna ventil kan elektroniskt programmeras för flödesriktning (en- eller tvåvägs), tryck och flödeshastighet. Ventilen medger också prioritering av flödet för maximering av kontrollen av arbetsredskapet. Denna hytt-installerade elektrohydrauliska funktionalitet eliminerar behovet av manuella omjusteringar av den extra hydrauliken varje gång ett annat redskap används. Hammare. Den separata hammarventilen är det bästa alternativet för maskiner som endast erfordrar en hammarutrustning, och som inte behöver den flexibilitet som erhålls med flerfunktionsventilen. Medelhögt tryck. En medeltryckventil finns tillgänglig för användning tillsammans med standardredskap som arbetar med medelhögt tryck. Dämpare för hydraulcylindrar. Dämpningsanordningarna vid kolvstångsändarna av bomcylindrarna, båda ändarna av stickcylindern och skopcylinderns kolvstångsände dämpar chockbelastningar, reducerar ljudnivån, och ökar cylindrarnas och därmed hela maskinens livslängd. Caterpillar hydraulolja. Maximalt skydd mot mekaniskt och korrosivt slitage i alla hydrauliska system. Den höga zinkhalten minskar slitaget och ökar pumparnas livslängd. Under förutsättning att vissa fordringar uppfylls (t. ex. OljeRöntgen -analys var 500:e timme), är oljebytesintervallen utsträckt från 2000 timmar till 4000 timmar. Kontrollerbarhet. Hydraulsystemet erbjuder noggrann, exakt kontroll av M316C, minskar ansträngningen av föraren och ökar förarens och maskinens effektivitet, vilket slutligen resulterar i förbättrade prestanda. Återgenereringskrets för stickan. Återgenereringskretsar för stickan ökar effektiviteten och bidrar till bättre kontrollerbarhet för högre produktivitet och lägre driftkostnader. 5

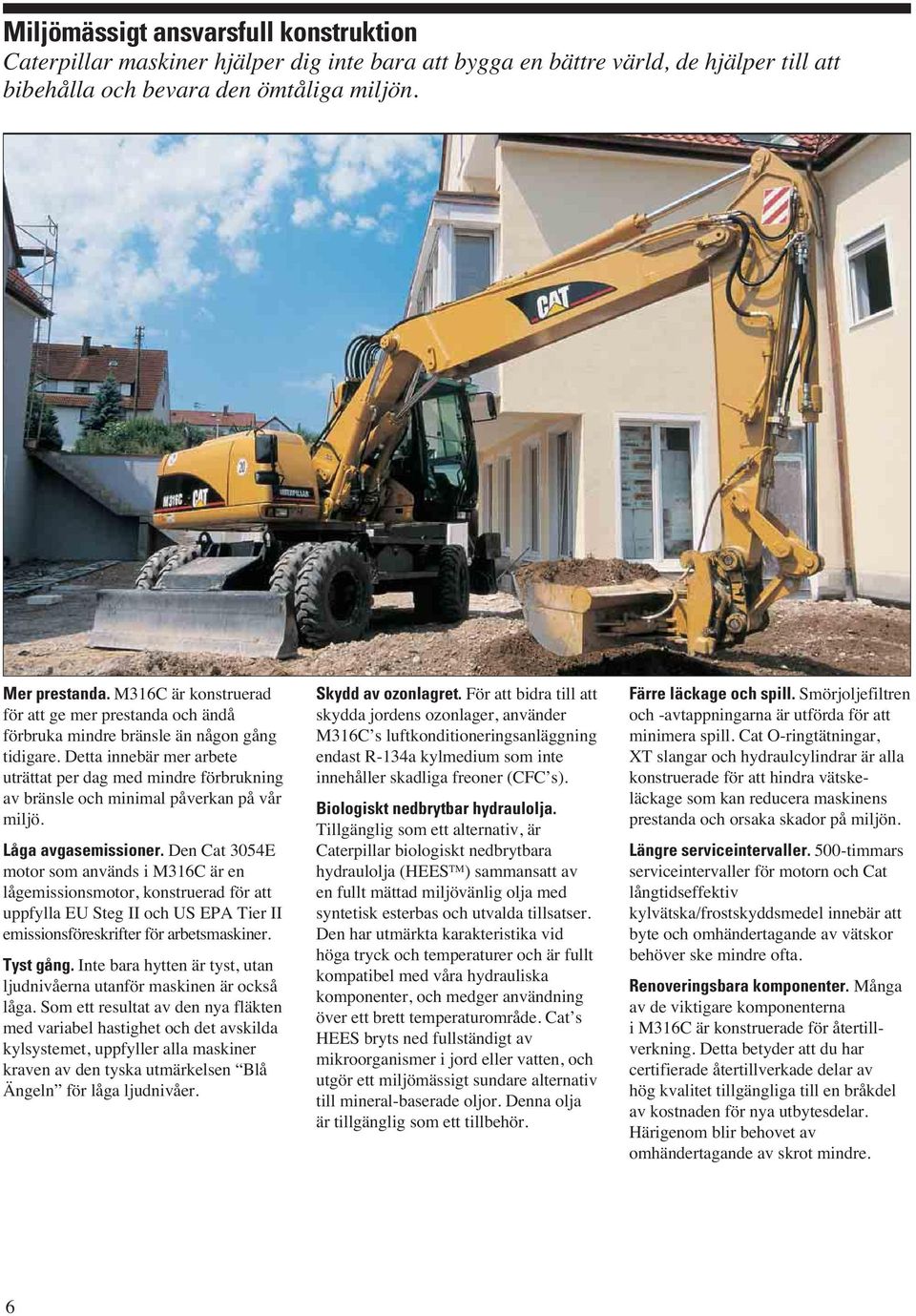

6 Miljömässigt ansvarsfull konstruktion Caterpillar maskiner hjälper dig inte bara att bygga en bättre värld, de hjälper till att bibehålla och bevara den ömtåliga miljön. Mer prestanda. M316C är konstruerad för att ge mer prestanda och ändå förbruka mindre bränsle än någon gång tidigare. Detta innebär mer arbete uträttat per dag med mindre förbrukning av bränsle och minimal påverkan på vår miljö. Låga avgasemissioner. Den Cat 3054E motor som används i M316C är en lågemissionsmotor, konstruerad för att uppfylla EU Steg II och US EPA Tier II emissionsföreskrifter för arbetsmaskiner. Tyst gång. Inte bara hytten är tyst, utan ljudnivåerna utanför maskinen är också låga. Som ett resultat av den nya fläkten med variabel hastighet och det avskilda kylsystemet, uppfyller alla maskiner kraven av den tyska utmärkelsen Blå Ängeln för låga ljudnivåer. Skydd av ozonlagret. För att bidra till att skydda jordens ozonlager, använder M316C s luftkonditioneringsanläggning endast R-134a kylmedium som inte innehåller skadliga freoner (CFC s). Biologiskt nedbrytbar hydraulolja. Tillgänglig som ett alternativ, är Caterpillar biologiskt nedbrytbara hydraulolja (HEES TM ) sammansatt av en fullt mättad miljövänlig olja med syntetisk esterbas och utvalda tillsatser. Den har utmärkta karakteristika vid höga tryck och temperaturer och är fullt kompatibel med våra hydrauliska komponenter, och medger användning över ett brett temperaturområde. Cat s HEES bryts ned fullständigt av mikroorganismer i jord eller vatten, och utgör ett miljömässigt sundare alternativ till mineral-baserade oljor. Denna olja är tillgänglig som ett tillbehör. Färre läckage och spill. Smörjoljefiltren och -avtappningarna är utförda för att minimera spill. Cat O-ringtätningar, XT slangar och hydraulcylindrar är alla konstruerade för att hindra vätskeläckage som kan reducera maskinens prestanda och orsaka skador på miljön. Längre serviceintervaller. 500-timmars serviceintervaller för motorn och Cat långtidseffektiv kylvätska/frostskyddsmedel innebär att byte och omhändertagande av vätskor behöver ske mindre ofta. Renoveringsbara komponenter. Många av de viktigare komponenterna i M316C är konstruerade för återtillverkning. Detta betyder att du har certifierade återtillverkade delar av hög kvalitet tillgängliga till en bråkdel av kostnaden för nya utbytesdelar. Härigenom blir behovet av omhändertagande av skrot mindre. 6

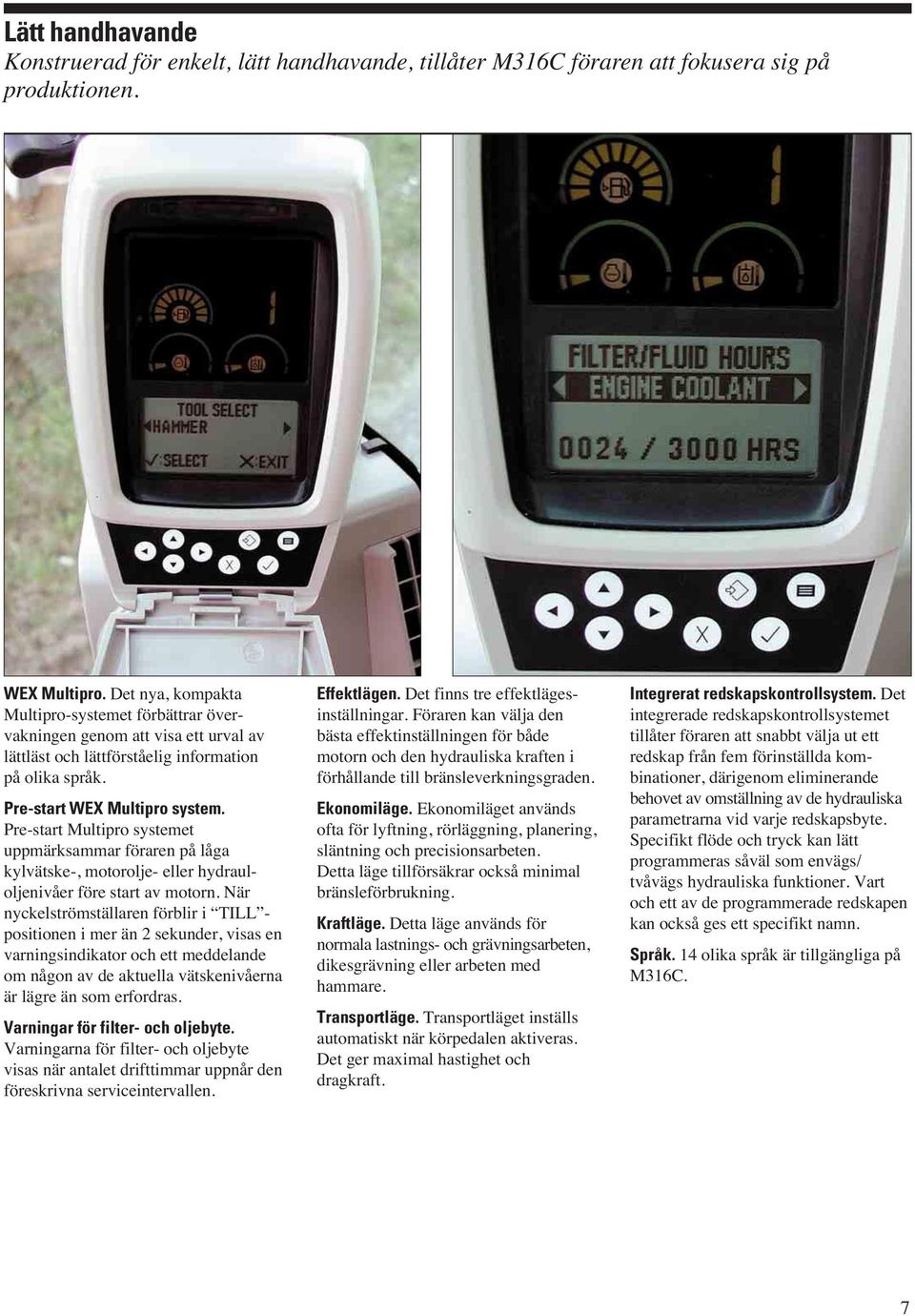

7 Lätt handhavande Konstruerad för enkelt, lätt handhavande, tillåter M316C föraren att fokusera sig på produktionen. WEX Multipro. Det nya, kompakta Multipro-systemet förbättrar övervakningen genom att visa ett urval av lättläst och lättförståelig information på olika språk. Pre-start WEX Multipro system. Pre-start Multipro systemet uppmärksammar föraren på låga kylvätske-, motorolje- eller hydrauloljenivåer före start av motorn. När nyckelströmställaren förblir i TILL - positionen i mer än 2 sekunder, visas en varningsindikator och ett meddelande om någon av de aktuella vätskenivåerna är lägre än som erfordras. Varningar för filter- och oljebyte. Varningarna för filter- och oljebyte visas när antalet drifttimmar uppnår den föreskrivna serviceintervallen. Effektlägen. Det finns tre effektlägesinställningar. Föraren kan välja den bästa effektinställningen för både motorn och den hydrauliska kraften i förhållande till bränsleverkningsgraden. Ekonomiläge. Ekonomiläget används ofta för lyftning, rörläggning, planering, släntning och precisionsarbeten. Detta läge tillförsäkrar också minimal bränsleförbrukning. Kraftläge. Detta läge används för normala lastnings- och grävningsarbeten, dikesgrävning eller arbeten med hammare. Transportläge. Transportläget inställs automatiskt när körpedalen aktiveras. Det ger maximal hastighet och dragkraft. Integrerat redskapskontrollsystem. Det integrerade redskapskontrollsystemet tillåter föraren att snabbt välja ut ett redskap från fem förinställda kombinationer, därigenom eliminerande behovet av omställning av de hydrauliska parametrarna vid varje redskapsbyte. Specifikt flöde och tryck kan lätt programmeras såväl som envägs/ tvåvägs hydrauliska funktioner. Vart och ett av de programmerade redskapen kan också ges ett specifikt namn. Språk. 14 olika språk är tillgängliga på M316C. 7

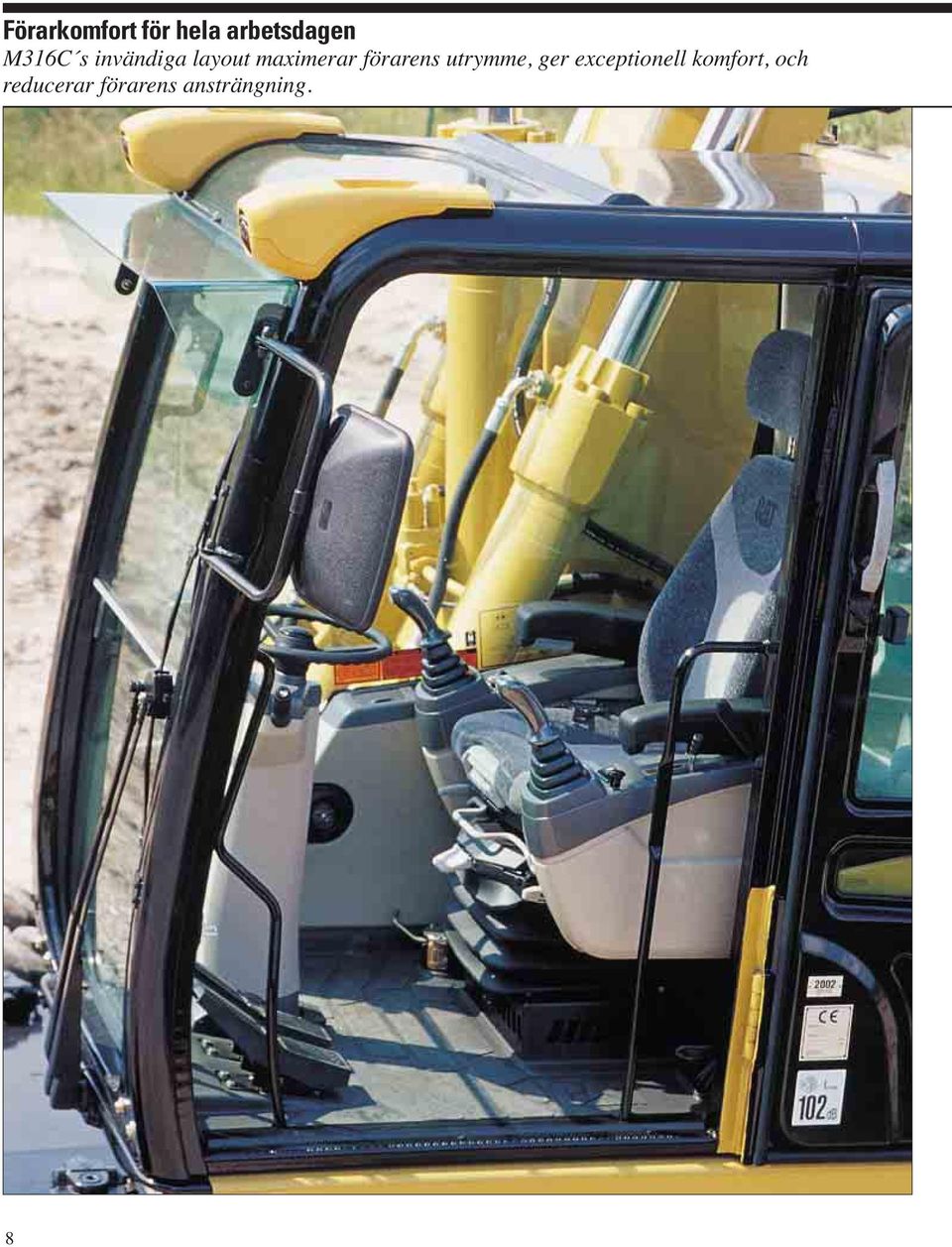

8 Förarkomfort för hela arbetsdagen M316C s invändiga layout maximerar förarens utrymme, ger exceptionell komfort, och reducerar förarens ansträngning. 8

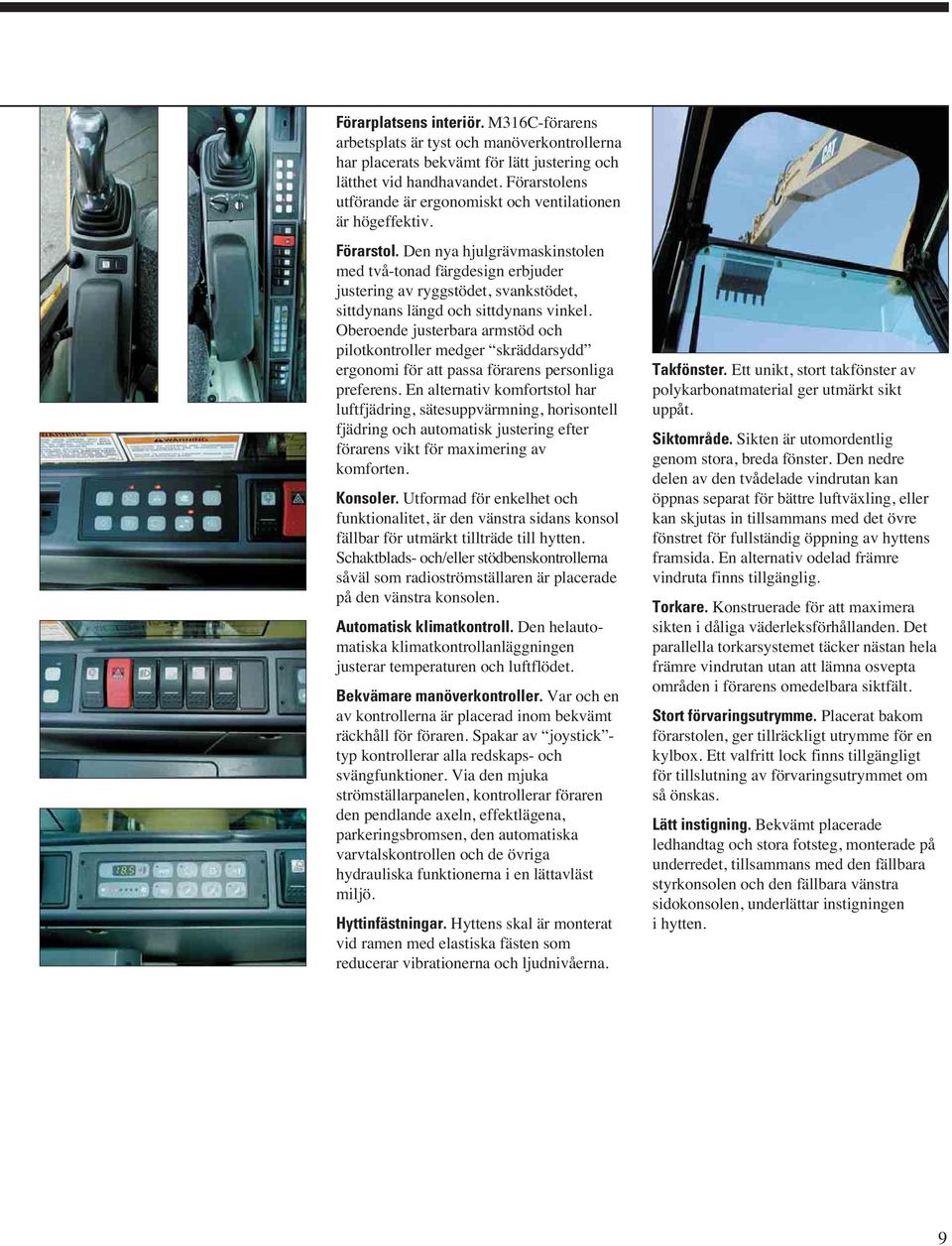

9 Förarplatsens interiör. M316C-förarens arbetsplats är tyst och manöverkontrollerna har placerats bekvämt för lätt justering och lätthet vid handhavandet. Förarstolens utförande är ergonomiskt och ventilationen är högeffektiv. Förarstol. Den nya hjulgrävmaskinstolen med två-tonad färgdesign erbjuder justering av ryggstödet, svankstödet, sittdynans längd och sittdynans vinkel. Oberoende justerbara armstöd och pilotkontroller medger skräddarsydd ergonomi för att passa förarens personliga preferens. En alternativ komfortstol har luftfjädring, sätesuppvärmning, horisontell fjädring och automatisk justering efter förarens vikt för maximering av komforten. Konsoler. Utformad för enkelhet och funktionalitet, är den vänstra sidans konsol fällbar för utmärkt tillträde till hytten. Schaktblads- och/eller stödbenskontrollerna såväl som radioströmställaren är placerade på den vänstra konsolen. Automatisk klimatkontroll. Den helautomatiska klimatkontrollanläggningen justerar temperaturen och luftflödet. Bekvämare manöverkontroller. Var och en av kontrollerna är placerad inom bekvämt räckhåll för föraren. Spakar av joystick - typ kontrollerar alla redskaps- och svängfunktioner. Via den mjuka strömställarpanelen, kontrollerar föraren den pendlande axeln, effektlägena, parkeringsbromsen, den automatiska varvtalskontrollen och de övriga hydrauliska funktionerna i en lättavläst miljö. Hyttinfästningar. Hyttens skal är monterat vid ramen med elastiska fästen som reducerar vibrationerna och ljudnivåerna. Takfönster. Ett unikt, stort takfönster av polykarbonatmaterial ger utmärkt sikt uppåt. Siktområde. Sikten är utomordentlig genom stora, breda fönster. Den nedre delen av den tvådelade vindrutan kan öppnas separat för bättre luftväxling, eller kan skjutas in tillsammans med det övre fönstret för fullständig öppning av hyttens framsida. En alternativ odelad främre vindruta finns tillgänglig. Torkare. Konstruerade för att maximera sikten i dåliga väderleksförhållanden. Det parallella torkarsystemet täcker nästan hela främre vindrutan utan att lämna osvepta områden i förarens omedelbara siktfält. Stort förvaringsutrymme. Placerat bakom förarstolen, ger tillräckligt utrymme för en kylbox. Ett valfritt lock finns tillgängligt för tillslutning av förvaringsutrymmet om så önskas. Lätt instigning. Bekvämt placerade ledhandtag och stora fotsteg, monterade på underredet, tillsammans med den fällbara styrkonsolen och den fällbara vänstra sidokonsolen, underlättar instigningen i hytten. 9

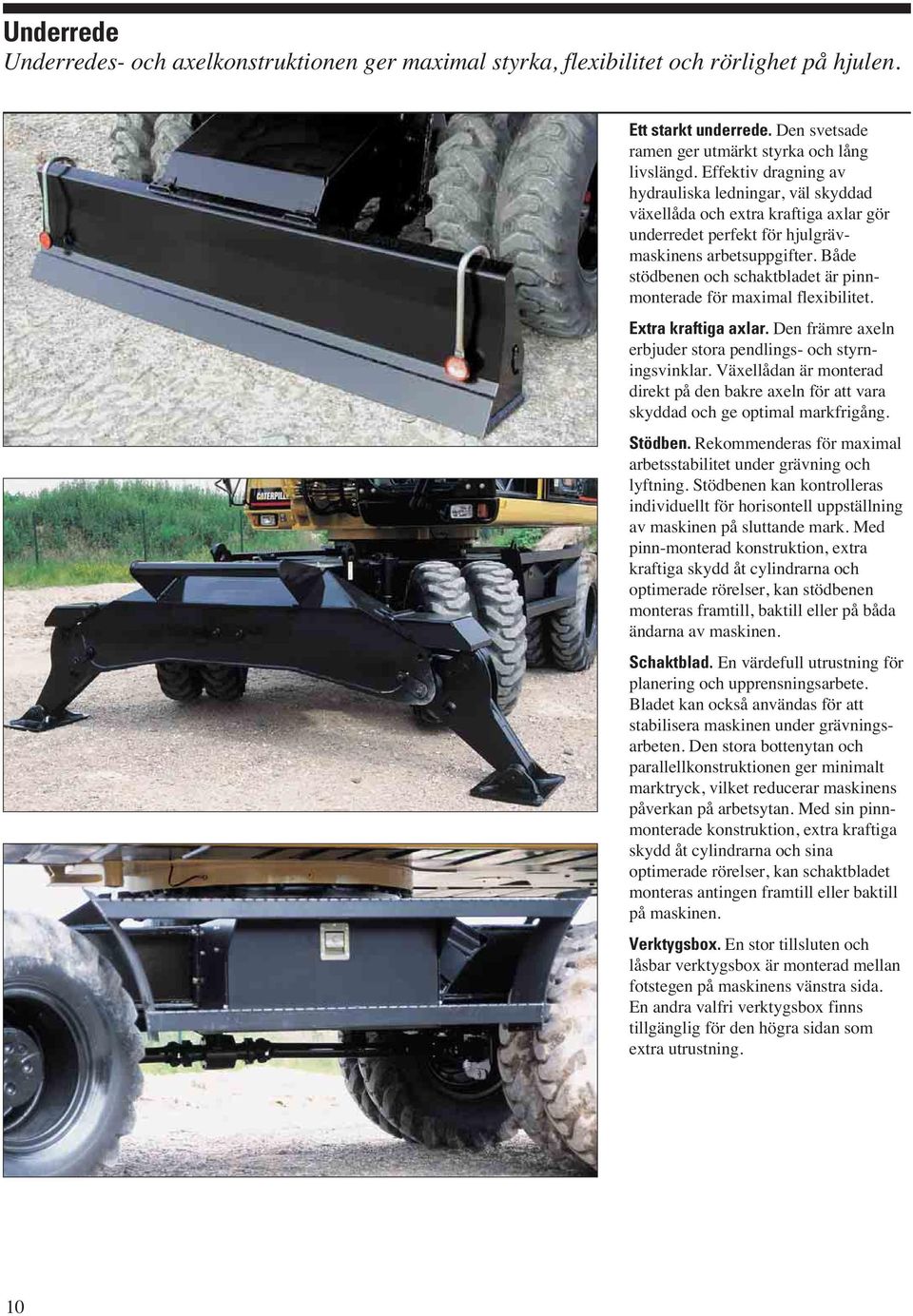

10 Underrede Underredes- och axelkonstruktionen ger maximal styrka, flexibilitet och rörlighet på hjulen. Ett starkt underrede. Den svetsade ramen ger utmärkt styrka och lång livslängd. Effektiv dragning av hydrauliska ledningar, väl skyddad växellåda och extra kraftiga axlar gör underredet perfekt för hjulgrävmaskinens arbetsuppgifter. Både stödbenen och schaktbladet är pinnmonterade för maximal flexibilitet. Extra kraftiga axlar. Den främre axeln erbjuder stora pendlings- och styrningsvinklar. Växellådan är monterad direkt på den bakre axeln för att vara skyddad och ge optimal markfrigång. Stödben. Rekommenderas för maximal arbetsstabilitet under grävning och lyftning. Stödbenen kan kontrolleras individuellt för horisontell uppställning av maskinen på sluttande mark. Med pinn-monterad konstruktion, extra kraftiga skydd åt cylindrarna och optimerade rörelser, kan stödbenen monteras framtill, baktill eller på båda ändarna av maskinen. Schaktblad. En värdefull utrustning för planering och upprensningsarbete. Bladet kan också användas för att stabilisera maskinen under grävningsarbeten. Den stora bottenytan och parallellkonstruktionen ger minimalt marktryck, vilket reducerar maskinens påverkan på arbetsytan. Med sin pinnmonterade konstruktion, extra kraftiga skydd åt cylindrarna och sina optimerade rörelser, kan schaktbladet monteras antingen framtill eller baktill på maskinen. Verktygsbox. En stor tillsluten och låsbar verktygsbox är monterad mellan fotstegen på maskinens vänstra sida. En andra valfri verktygsbox finns tillgänglig för den högra sidan som extra utrustning. 10

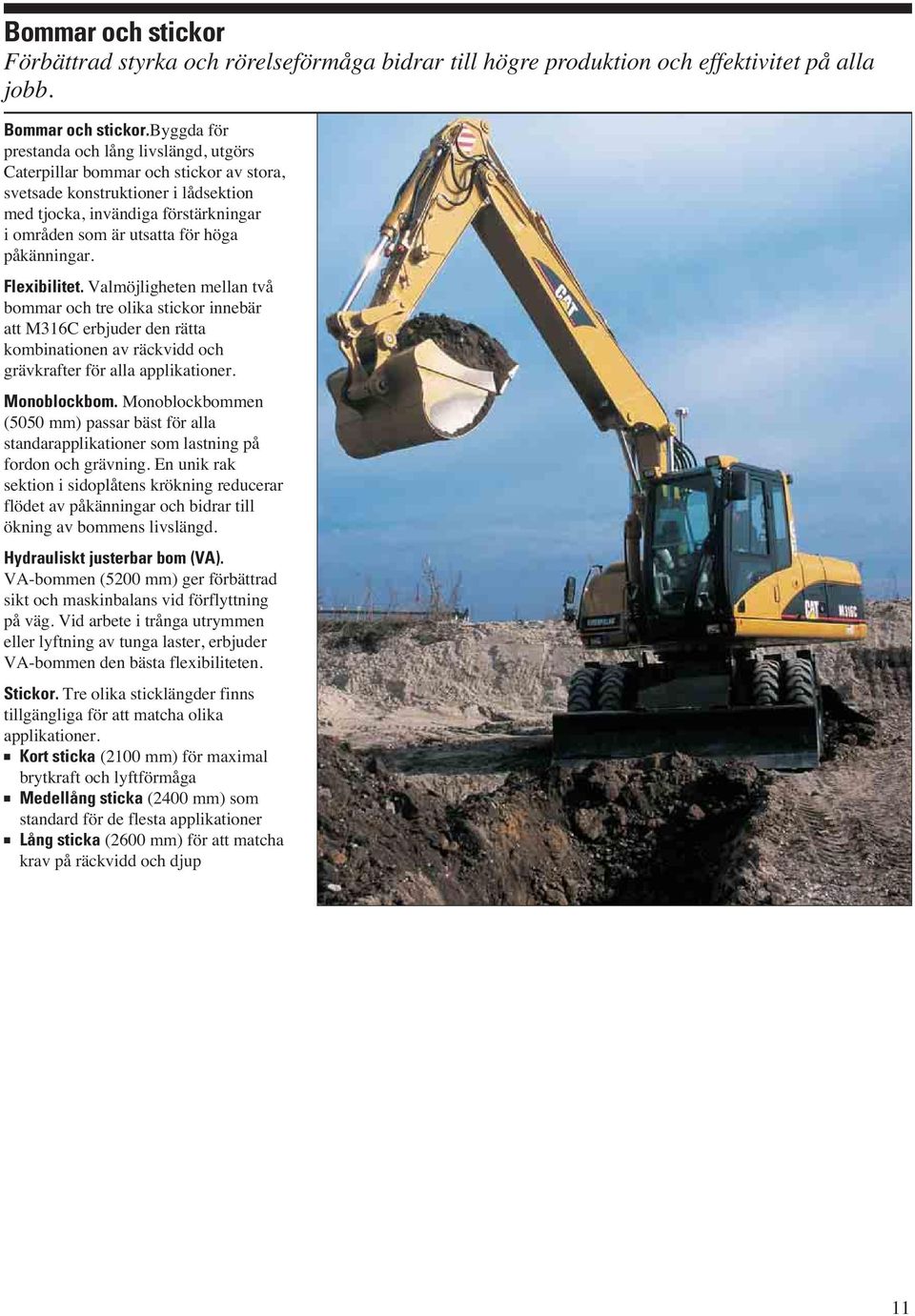

11 Bommar och stickor Förbättrad styrka och rörelseförmåga bidrar till högre produktion och effektivitet på alla jobb. Bommar och stickor.byggda för prestanda och lång livslängd, utgörs Caterpillar bommar och stickor av stora, svetsade konstruktioner i lådsektion med tjocka, invändiga förstärkningar i områden som är utsatta för höga påkänningar. Flexibilitet. Valmöjligheten mellan två bommar och tre olika stickor innebär att M316C erbjuder den rätta kombinationen av räckvidd och grävkrafter för alla applikationer. Monoblockbom. Monoblockbommen (5050 mm) passar bäst för alla standarapplikationer som lastning på fordon och grävning. En unik rak sektion i sidoplåtens krökning reducerar flödet av påkänningar och bidrar till ökning av bommens livslängd. Hydrauliskt justerbar bom (VA). VA-bommen (5200 mm) ger förbättrad sikt och maskinbalans vid förflyttning på väg. Vid arbete i trånga utrymmen eller lyftning av tunga laster, erbjuder VA-bommen den bästa flexibiliteten. Stickor. Tre olika sticklängder finns tillgängliga för att matcha olika applikationer. Kort sticka (2100 mm) för maximal brytkraft och lyftförmåga Medellång sticka (2400 mm) som standard för de flesta applikationer Lång sticka (2600 mm) för att matcha krav på räckvidd och djup 11

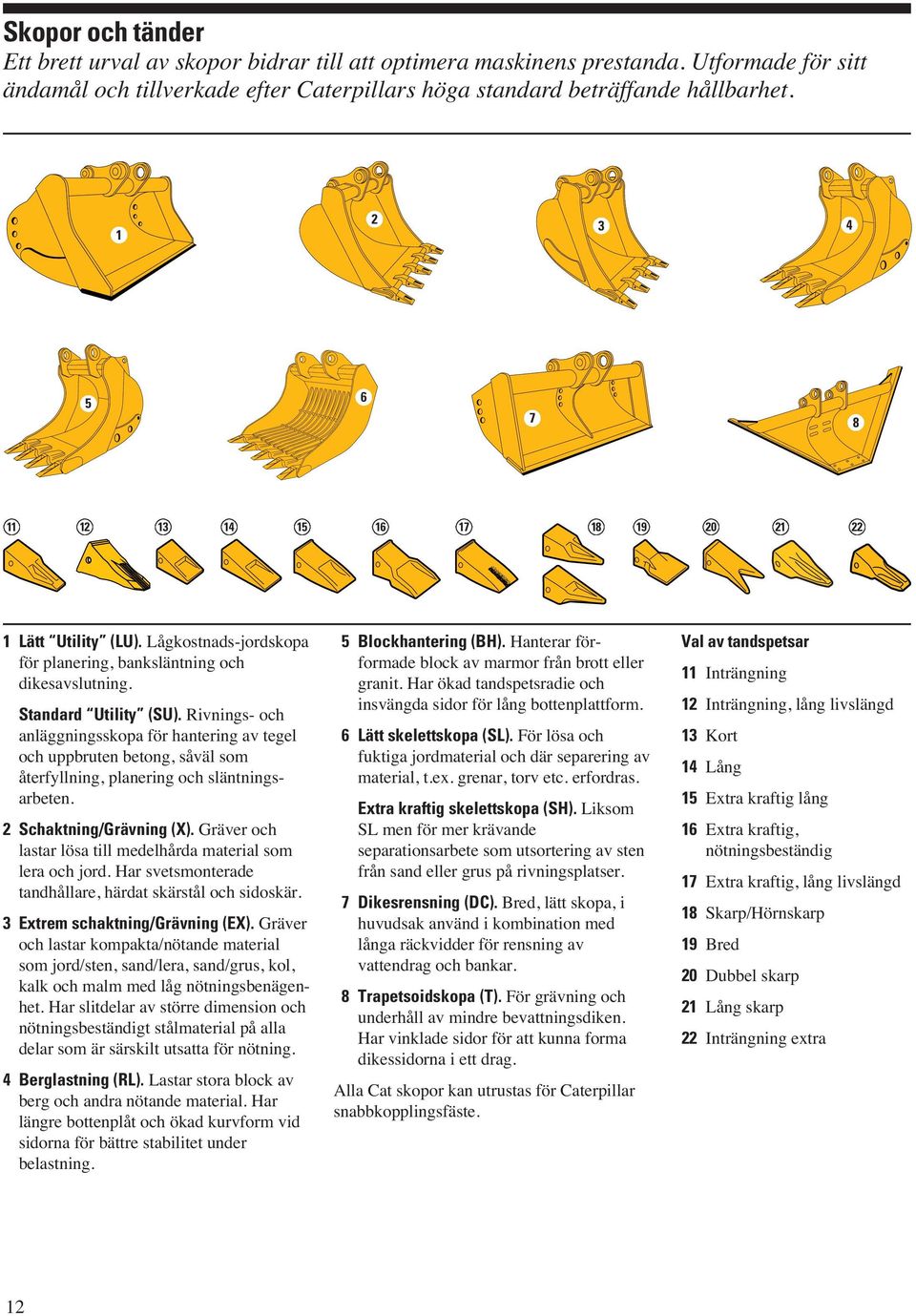

12 Skopor och tänder Ett brett urval av skopor bidrar till att optimera maskinens prestanda. Utformade för sitt ändamål och tillverkade efter Caterpillars höga standard beträffande hållbarhet ;;;; ;;;; ;;;; 1 Lätt Utility (LU). Lågkostnads-jordskopa för planering, banksläntning och dikesavslutning. Standard Utility (SU). Rivnings- och anläggningsskopa för hantering av tegel och uppbruten betong, såväl som återfyllning, planering och släntningsarbeten. 2 Schaktning/Grävning (X). Gräver och lastar lösa till medelhårda material som lera och jord. Har svetsmonterade tandhållare, härdat skärstål och sidoskär. 3 Extrem schaktning/grävning (EX). Gräver och lastar kompakta/nötande material som jord/sten, sand/lera, sand/grus, kol, kalk och malm med låg nötningsbenägenhet. Har slitdelar av större dimension och nötningsbeständigt stålmaterial på alla delar som är särskilt utsatta för nötning. 4 Berglastning (RL). Lastar stora block av berg och andra nötande material. Har längre bottenplåt och ökad kurvform vid sidorna för bättre stabilitet under belastning. 5 Blockhantering (BH). Hanterar förformade block av marmor från brott eller granit. Har ökad tandspetsradie och insvängda sidor för lång bottenplattform. 6 Lätt skelettskopa (SL). För lösa och fuktiga jordmaterial och där separering av material, t.ex. grenar, torv etc. erfordras. Extra kraftig skelettskopa (SH). Liksom SL men för mer krävande separationsarbete som utsortering av sten från sand eller grus på rivningsplatser. 7 Dikesrensning (DC). Bred, lätt skopa, i huvudsak använd i kombination med långa räckvidder för rensning av vattendrag och bankar. 8 Trapetsoidskopa (T). För grävning och underhåll av mindre bevattningsdiken. Har vinklade sidor för att kunna forma dikessidorna i ett drag. Alla Cat skopor kan utrustas för Caterpillar snabbkopplingsfäste. Val av tandspetsar 11 Inträngning 12 Inträngning, lång livslängd 13 Kort 14 Lång 15 Extra kraftig lång 16 Extra kraftig, nötningsbeständig 17 Extra kraftig, lång livslängd 18 Skarp/Hörnskarp 19 Bred 20 Dubbel skarp 21 Lång skarp 22 Inträngning extra 12

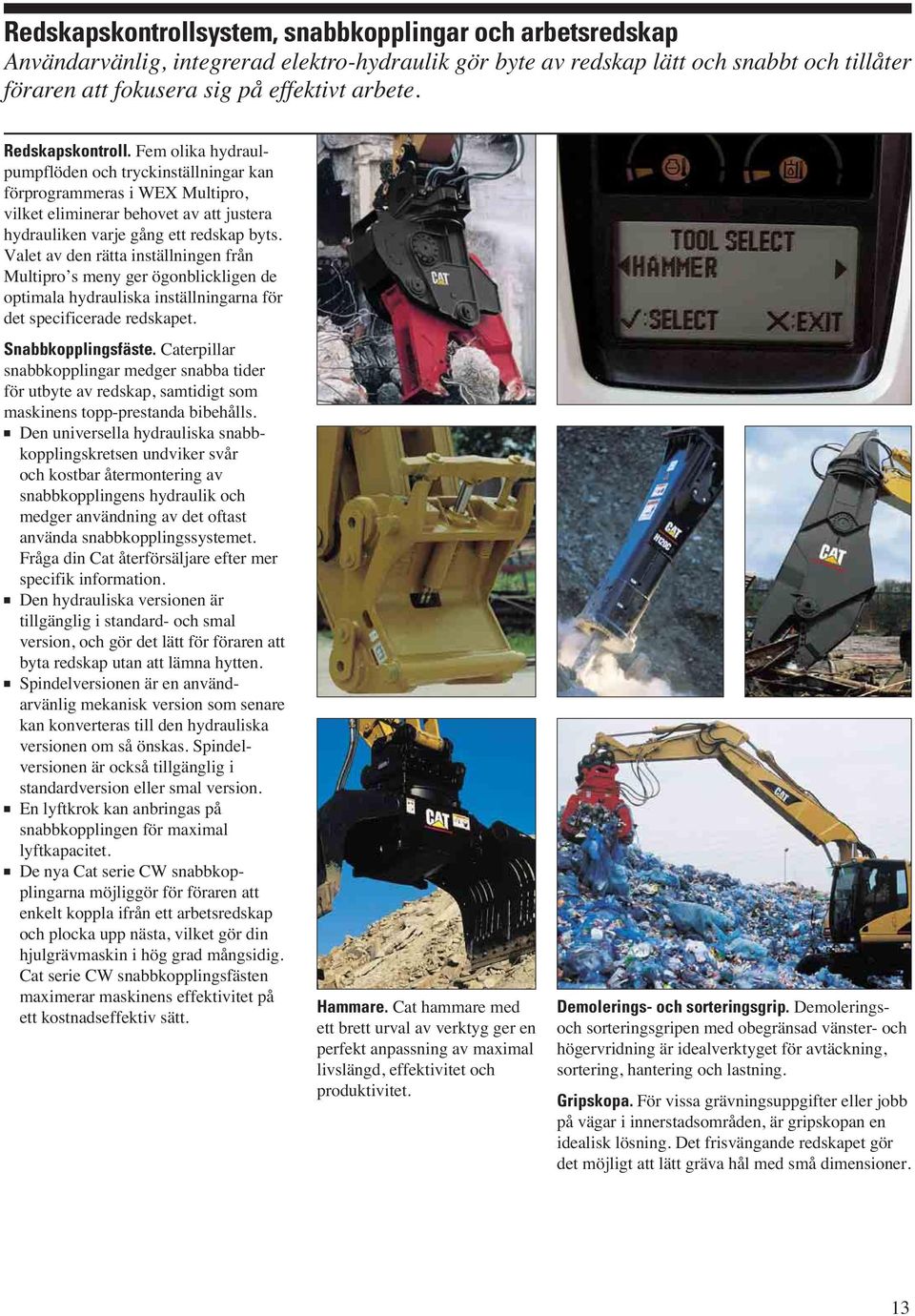

13 Redskapskontrollsystem, snabbkopplingar och arbetsredskap Användarvänlig, integrerad elektro-hydraulik gör byte av redskap lätt och snabbt och tillåter föraren att fokusera sig på effektivt arbete. Redskapskontroll. Fem olika hydraulpumpflöden och tryckinställningar kan förprogrammeras i WEX Multipro, vilket eliminerar behovet av att justera hydrauliken varje gång ett redskap byts. Valet av den rätta inställningen från Multipro s meny ger ögonblickligen de optimala hydrauliska inställningarna för det specificerade redskapet. Snabbkopplingsfäste. Caterpillar snabbkopplingar medger snabba tider för utbyte av redskap, samtidigt som maskinens topp-prestanda bibehålls. Den universella hydrauliska snabbkopplingskretsen undviker svår och kostbar återmontering av snabbkopplingens hydraulik och medger användning av det oftast använda snabbkopplingssystemet. Fråga din Cat återförsäljare efter mer specifik information. Den hydrauliska versionen är tillgänglig i standard- och smal version, och gör det lätt för föraren att byta redskap utan att lämna hytten. Spindelversionen är en användarvänlig mekanisk version som senare kan konverteras till den hydrauliska versionen om så önskas. Spindelversionen är också tillgänglig i standardversion eller smal version. En lyftkrok kan anbringas på snabbkopplingen för maximal lyftkapacitet. De nya Cat serie CW snabbkopplingarna möjliggör för föraren att enkelt koppla ifrån ett arbetsredskap och plocka upp nästa, vilket gör din hjulgrävmaskin i hög grad mångsidig. Cat serie CW snabbkopplingsfästen maximerar maskinens effektivitet på ett kostnadseffektiv sätt. Hammare. Cat hammare med ett brett urval av verktyg ger en perfekt anpassning av maximal livslängd, effektivitet och produktivitet. Demolerings- och sorteringsgrip. Demoleringsoch sorteringsgripen med obegränsad vänster- och högervridning är idealverktyget för avtäckning, sortering, hantering och lastning. Gripskopa. För vissa grävningsuppgifter eller jobb på vägar i innerstadsområden, är gripskopan en idealisk lösning. Det frisvängande redskapet gör det möjligt att lätt gräva hål med små dimensioner. 13

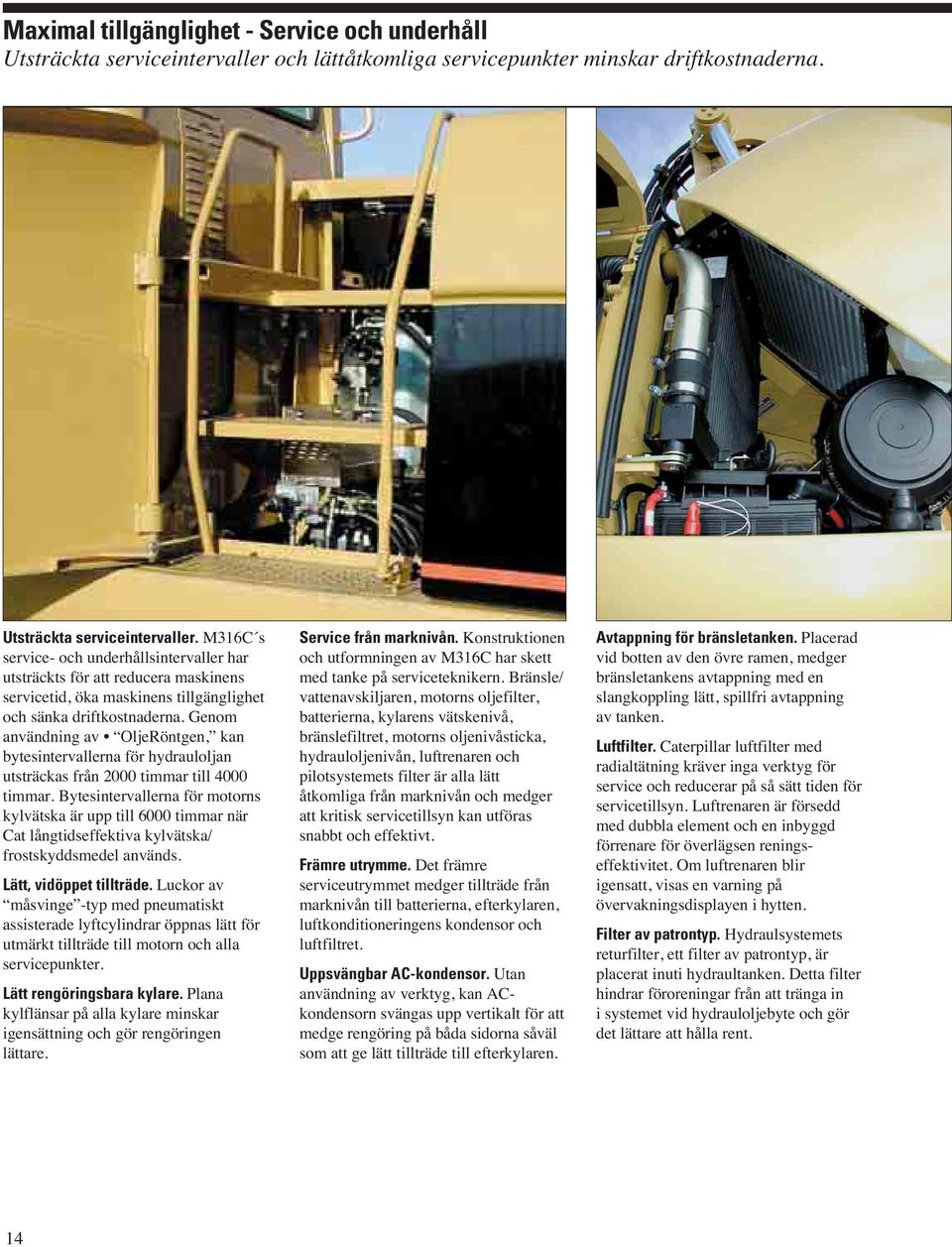

14 Maximal tillgänglighet - Service och underhåll Utsträckta serviceintervaller och lättåtkomliga servicepunkter minskar driftkostnaderna. Utsträckta serviceintervaller. M316C s service- och underhållsintervaller har utsträckts för att reducera maskinens servicetid, öka maskinens tillgänglighet och sänka driftkostnaderna. Genom användning av OljeRöntgen, kan bytesintervallerna för hydrauloljan utsträckas från 2000 timmar till 4000 timmar. Bytesintervallerna för motorns kylvätska är upp till 6000 timmar när Cat långtidseffektiva kylvätska/ frostskyddsmedel används. Lätt, vidöppet tillträde. Luckor av måsvinge -typ med pneumatiskt assisterade lyftcylindrar öppnas lätt för utmärkt tillträde till motorn och alla servicepunkter. Lätt rengöringsbara kylare. Plana kylflänsar på alla kylare minskar igensättning och gör rengöringen lättare. Service från marknivån. Konstruktionen och utformningen av M316C har skett med tanke på serviceteknikern. Bränsle/ vattenavskiljaren, motorns oljefilter, batterierna, kylarens vätskenivå, bränslefiltret, motorns oljenivåsticka, hydrauloljenivån, luftrenaren och pilotsystemets filter är alla lätt åtkomliga från marknivån och medger att kritisk servicetillsyn kan utföras snabbt och effektivt. Främre utrymme. Det främre serviceutrymmet medger tillträde från marknivån till batterierna, efterkylaren, luftkonditioneringens kondensor och luftfiltret. Uppsvängbar AC-kondensor. Utan användning av verktyg, kan ACkondensorn svängas upp vertikalt för att medge rengöring på båda sidorna såväl som att ge lätt tillträde till efterkylaren. Avtappning för bränsletanken. Placerad vid botten av den övre ramen, medger bränsletankens avtappning med en slangkoppling lätt, spillfri avtappning av tanken. Luftfilter. Caterpillar luftfilter med radialtätning kräver inga verktyg för service och reducerar på så sätt tiden för servicetillsyn. Luftrenaren är försedd med dubbla element och en inbyggd förrenare för överlägsen reningseffektivitet. Om luftrenaren blir igensatt, visas en varning på övervakningsdisplayen i hytten. Filter av patrontyp. Hydraulsystemets returfilter, ett filter av patrontyp, är placerat inuti hydraultanken. Detta filter hindrar föroreningar från att tränga in i systemet vid hydrauloljebyte och gör det lättare att hålla rent. 14

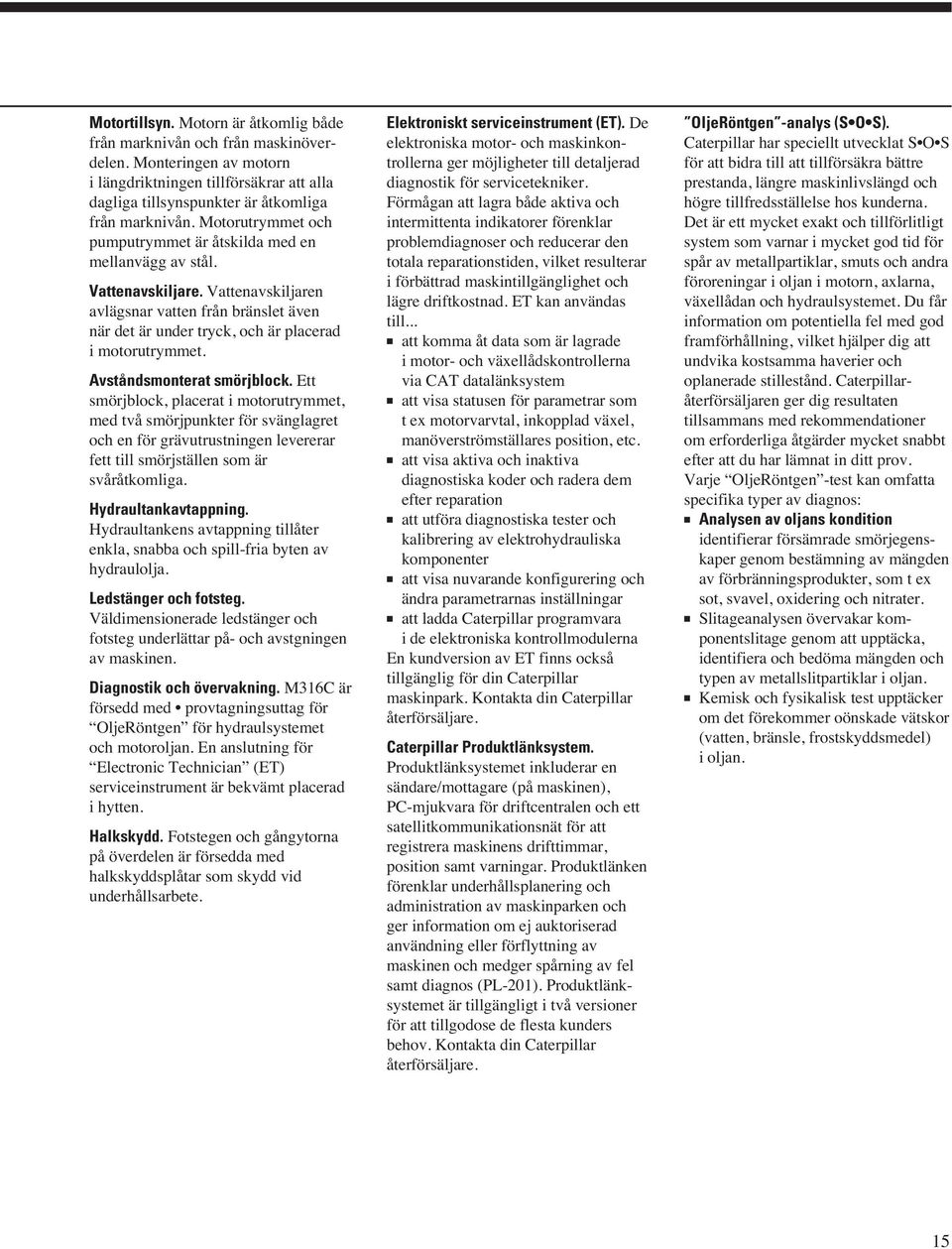

15 Motortillsyn. Motorn är åtkomlig både från marknivån och från maskinöverdelen. Monteringen av motorn i längdriktningen tillförsäkrar att alla dagliga tillsynspunkter är åtkomliga från marknivån. Motorutrymmet och pumputrymmet är åtskilda med en mellanvägg av stål. Vattenavskiljare. Vattenavskiljaren avlägsnar vatten från bränslet även när det är under tryck, och är placerad i motorutrymmet. Avståndsmonterat smörjblock. Ett smörjblock, placerat i motorutrymmet, med två smörjpunkter för svänglagret och en för grävutrustningen levererar fett till smörjställen som är svåråtkomliga. Hydraultankavtappning. Hydraultankens avtappning tillåter enkla, snabba och spill-fria byten av hydraulolja. Ledstänger och fotsteg. Väldimensionerade ledstänger och fotsteg underlättar på- och avstgningen av maskinen. Diagnostik och övervakning. M316C är försedd med provtagningsuttag för OljeRöntgen för hydraulsystemet och motoroljan. En anslutning för Electronic Technician (ET) serviceinstrument är bekvämt placerad i hytten. Halkskydd. Fotstegen och gångytorna på överdelen är försedda med halkskyddsplåtar som skydd vid underhållsarbete. Elektroniskt serviceinstrument (ET). De elektroniska motor- och maskinkontrollerna ger möjligheter till detaljerad diagnostik för servicetekniker. Förmågan att lagra både aktiva och intermittenta indikatorer förenklar problemdiagnoser och reducerar den totala reparationstiden, vilket resulterar i förbättrad maskintillgänglighet och lägre driftkostnad. ET kan användas till... att komma åt data som är lagrade i motor- och växellådskontrollerna via CAT datalänksystem att visa statusen för parametrar som t ex motorvarvtal, inkopplad växel, manöverströmställares position, etc. att visa aktiva och inaktiva diagnostiska koder och radera dem efter reparation att utföra diagnostiska tester och kalibrering av elektrohydrauliska komponenter att visa nuvarande konfigurering och ändra parametrarnas inställningar att ladda Caterpillar programvara i de elektroniska kontrollmodulerna En kundversion av ET finns också tillgänglig för din Caterpillar maskinpark. Kontakta din Caterpillar återförsäljare. Caterpillar Produktlänksystem. Produktlänksystemet inkluderar en sändare/mottagare (på maskinen), PC-mjukvara för driftcentralen och ett satellitkommunikationsnät för att registrera maskinens drifttimmar, position samt varningar. Produktlänken förenklar underhållsplanering och administration av maskinparken och ger information om ej auktoriserad användning eller förflyttning av maskinen och medger spårning av fel samt diagnos (PL-201). Produktlänksystemet är tillgängligt i två versioner för att tillgodose de flesta kunders behov. Kontakta din Caterpillar återförsäljare. OljeRöntgen -analys (S O S). Caterpillar har speciellt utvecklat S O S för att bidra till att tillförsäkra bättre prestanda, längre maskinlivslängd och högre tillfredsställelse hos kunderna. Det är ett mycket exakt och tillförlitligt system som varnar i mycket god tid för spår av metallpartiklar, smuts och andra föroreningar i oljan i motorn, axlarna, växellådan och hydraulsystemet. Du får information om potentiella fel med god framförhållning, vilket hjälper dig att undvika kostsamma haverier och oplanerade stillestånd. Caterpillaråterförsäljaren ger dig resultaten tillsammans med rekommendationer om erforderliga åtgärder mycket snabbt efter att du har lämnat in ditt prov. Varje OljeRöntgen -test kan omfatta specifika typer av diagnos: Analysen av oljans kondition identifierar försämrade smörjegenskaper genom bestämning av mängden av förbränningsprodukter, som t ex sot, svavel, oxidering och nitrater. Slitageanalysen övervakar komponentslitage genom att upptäcka, identifiera och bedöma mängden och typen av metallslitpartiklar i oljan. Kemisk och fysikalisk test upptäcker om det förekommer oönskade vätskor (vatten, bränsle, frostskyddsmedel) i oljan. 15

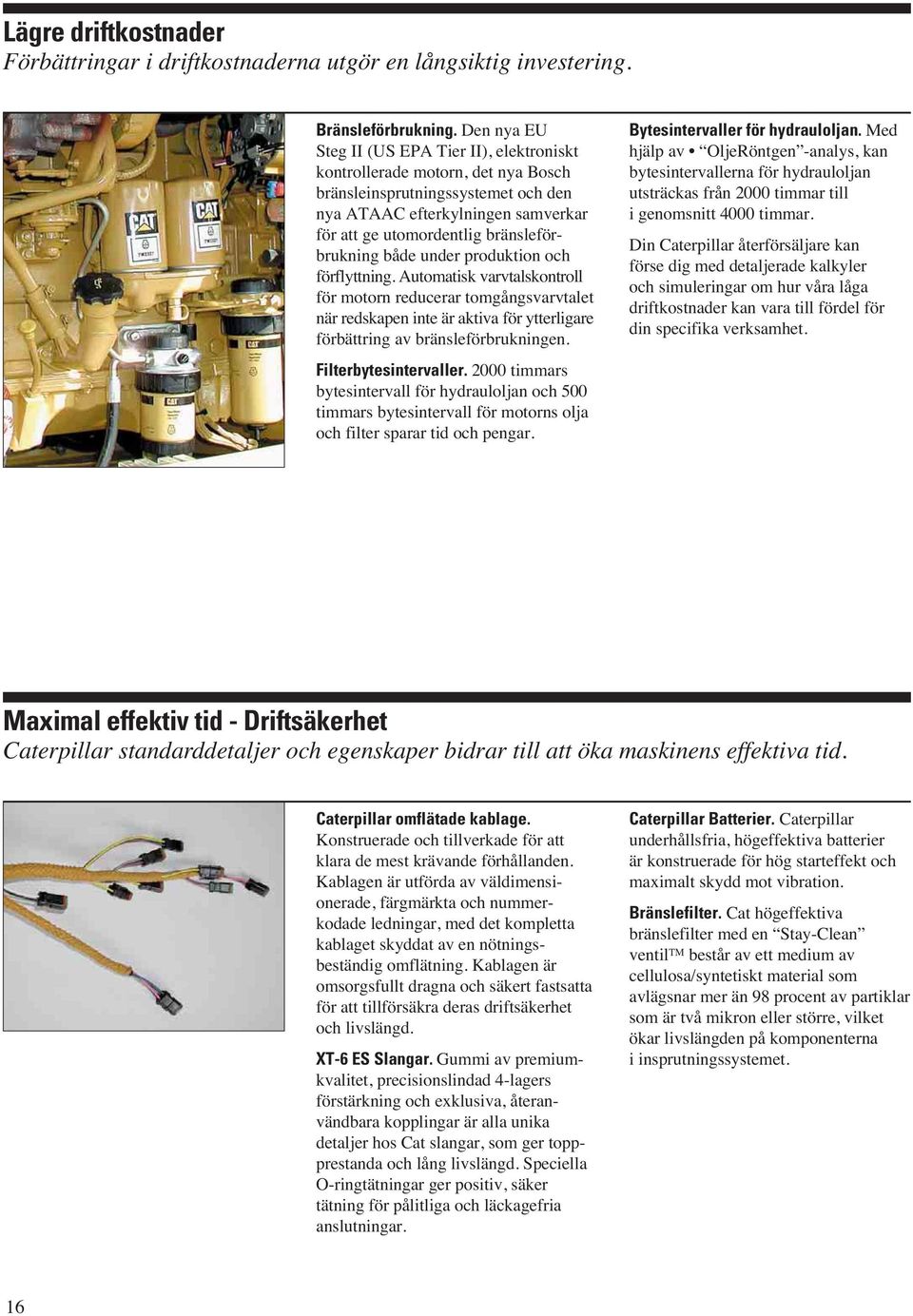

16 Lägre driftkostnader Förbättringar i driftkostnaderna utgör en långsiktig investering. Bränsleförbrukning. Den nya EU Steg II (US EPA Tier II), elektroniskt kontrollerade motorn, det nya Bosch bränsleinsprutningssystemet och den nya ATAAC efterkylningen samverkar för att ge utomordentlig bränsleförbrukning både under produktion och förflyttning. Automatisk varvtalskontroll för motorn reducerar tomgångsvarvtalet när redskapen inte är aktiva för ytterligare förbättring av bränsleförbrukningen. Filterbytesintervaller timmars bytesintervall för hydrauloljan och 500 timmars bytesintervall för motorns olja och filter sparar tid och pengar. Bytesintervaller för hydrauloljan. Med hjälp av OljeRöntgen -analys, kan bytesintervallerna för hydrauloljan utsträckas från 2000 timmar till i genomsnitt 4000 timmar. Din Caterpillar återförsäljare kan förse dig med detaljerade kalkyler och simuleringar om hur våra låga driftkostnader kan vara till fördel för din specifika verksamhet. Maximal effektiv tid - Driftsäkerhet Caterpillar standarddetaljer och egenskaper bidrar till att öka maskinens effektiva tid. Caterpillar omflätade kablage. Konstruerade och tillverkade för att klara de mest krävande förhållanden. Kablagen är utförda av väldimensionerade, färgmärkta och nummerkodade ledningar, med det kompletta kablaget skyddat av en nötningsbeständig omflätning. Kablagen är omsorgsfullt dragna och säkert fastsatta för att tillförsäkra deras driftsäkerhet och livslängd. XT-6 ES Slangar. Gummi av premiumkvalitet, precisionslindad 4-lagers förstärkning och exklusiva, återanvändbara kopplingar är alla unika detaljer hos Cat slangar, som ger toppprestanda och lång livslängd. Speciella O-ringtätningar ger positiv, säker tätning för pålitliga och läckagefria anslutningar. Caterpillar Batterier. Caterpillar underhållsfria, högeffektiva batterier är konstruerade för hög starteffekt och maximalt skydd mot vibration. Bränslefilter. Cat högeffektiva bränslefilter med en Stay-Clean ventil TM består av ett medium av cellulosa/syntetiskt material som avlägsnar mer än 98 procent av partiklar som är två mikron eller större, vilket ökar livslängden på komponenterna i insprutningssystemet. 16

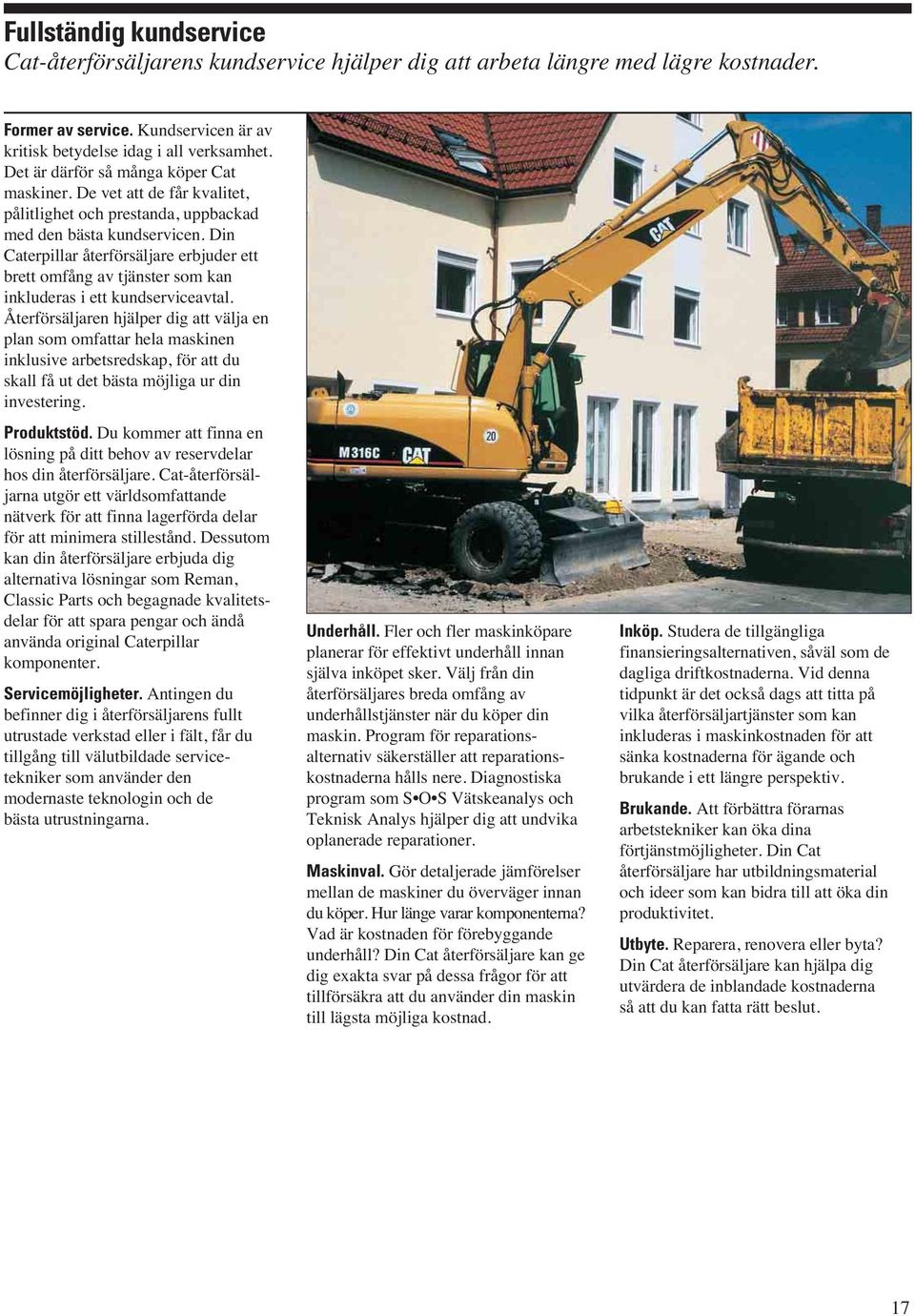

17 Fullständig kundservice Cat-återförsäljarens kundservice hjälper dig att arbeta längre med lägre kostnader. Former av service. Kundservicen är av kritisk betydelse idag i all verksamhet. Det är därför så många köper Cat maskiner. De vet att de får kvalitet, pålitlighet och prestanda, uppbackad med den bästa kundservicen. Din Caterpillar återförsäljare erbjuder ett brett omfång av tjänster som kan inkluderas i ett kundserviceavtal. Återförsäljaren hjälper dig att välja en plan som omfattar hela maskinen inklusive arbetsredskap, för att du skall få ut det bästa möjliga ur din investering. Produktstöd. Du kommer att finna en lösning på ditt behov av reservdelar hos din återförsäljare. Cat-återförsäljarna utgör ett världsomfattande nätverk för att finna lagerförda delar för att minimera stillestånd. Dessutom kan din återförsäljare erbjuda dig alternativa lösningar som Reman, Classic Parts och begagnade kvalitetsdelar för att spara pengar och ändå använda original Caterpillar komponenter. Servicemöjligheter. Antingen du befinner dig i återförsäljarens fullt utrustade verkstad eller i fält, får du tillgång till välutbildade servicetekniker som använder den modernaste teknologin och de bästa utrustningarna. Underhåll. Fler och fler maskinköpare planerar för effektivt underhåll innan själva inköpet sker. Välj från din återförsäljares breda omfång av underhållstjänster när du köper din maskin. Program för reparationsalternativ säkerställer att reparationskostnaderna hålls nere. Diagnostiska program som S O S Vätskeanalys och Teknisk Analys hjälper dig att undvika oplanerade reparationer. Maskinval. Gör detaljerade jämförelser mellan de maskiner du överväger innan du köper. Hur länge varar komponenterna? Vad är kostnaden för förebyggande underhåll? Din Cat återförsäljare kan ge dig exakta svar på dessa frågor för att tillförsäkra att du använder din maskin till lägsta möjliga kostnad. Inköp. Studera de tillgängliga finansieringsalternativen, såväl som de dagliga driftkostnaderna. Vid denna tidpunkt är det också dags att titta på vilka återförsäljartjänster som kan inkluderas i maskinkostnaden för att sänka kostnaderna för ägande och brukande i ett längre perspektiv. Brukande. Att förbättra förarnas arbetstekniker kan öka dina förtjänstmöjligheter. Din Cat återförsäljare har utbildningsmaterial och ideer som kan bidra till att öka din produktivitet. Utbyte. Reparera, renovera eller byta? Din Cat återförsäljare kan hjälpa dig utvärdera de inblandade kostnaderna så att du kan fatta rätt beslut. 17

18 Motor Cat 3054E ATAAC dieselmotor Klassningar 2000 r/min Bruttoeffekt 108 kw/144 hk Nettoeffekt ISO kw/138 hk EEC 80/ kw/138 hk Cylinderdiameter 100 mm Slaglängd 127 mm Slagvolym 6,0 liter Cylindrar 6 Max. vridmoment vid 1400 r/min 625 Nm 3054E motorn uppfyller EU direktivet 97/68/EC Steg II beträffande emissionskrav. Uppgiven nettoeffekt är den tillgängliga effekten på svänghjulet när motorn är försedd med fläkt, luftrenare, ljuddämpare och generator. Ingen effektsänkning erfordras under 3000 m höjd över havsnivån. Svängmekanism Svänghastighet Svängmoment Max. flöde Max. tryck 10,5 r/min 40,1 knm 80 l/min 370 bar Hydraulsystem Tankens kapacitet System Max. tryck Redskap Transport Max. flöde Pilotsystem Max. tryck Växellåda 135 liter 230 liter 350 bar 350 bar 245 och 80 l/min 31 bar 1:a växel, framåt/bakåt 9 km/h 2:a växel, framåt/bakåt 20/25/30/34 km/h Kryphastighet (första växeln) 4 km/h Kryphastighet (andra växeln) 13 km/h Dragkraft 95,3 kn Max. stigförmåga 69% Hytt Hytten/FOGS-skyddet uppfyller ISO Ljudnivå Låg ljudnivå, låg vibration. 3054Emotorns konstruktion förbättrar förarkomforten genom reducering av ljudnivån och vibrationerna. M316C har erhållit den tyska Blå Ängel - utmärkelsen för låga utvändiga ljudnivåer. Ljudnivå vid föraren Ljudtrycknivån vid föraren, uppmätt enligt de procedurer som anges i ISO 6396:1992, är L PA 72 db(a), för hytt levererad av Caterpillar, när den är rätt installerad och underhållen samt testad med dörrarna och fönstren stängda. Hörselskydd kan erfordras vid arbete med öppen hytt under längre perioder eller i en bullrig miljö. Utvändig ljudnivå Den på dekalen angivna utvändiga ljudnivån, uppmätt i enlighet med de testprocedurer och förhållanden som specificeras i 2000/14/EC, är L WA 102 db(a). Däck Standard Dubbla pneumatiska Alternativ (dubbla, massivt gummi) 18R 19.5 XF (enkla) 600/ (enkla) 18 M316C Hjulgrävmaskin specifikationer Rymduppgifter - service Liter Bränsletankens kapacitet 310 Kylsystem 39 Motorns vevhus 18 Bakaxelhus (differential) 11 Främre styraxel (differential) 8 Slutväxlar Skivbromsar 2 Trumbroms 1,2 Powershiftväxellåda 3 Vikter De genomsnittliga arbetsvikterna inkluderar en standardskopa, 100% bränsle och förare. VA-bom kg endast bakre schaktblad schaktblad bak, stödben fram stödben fram och bak Monoblockbom endast bakre schaktblad schaktblad bak, stödben fram stödben fram och bak Schaktblad 760 Stödben 1020 Motvikt 3700

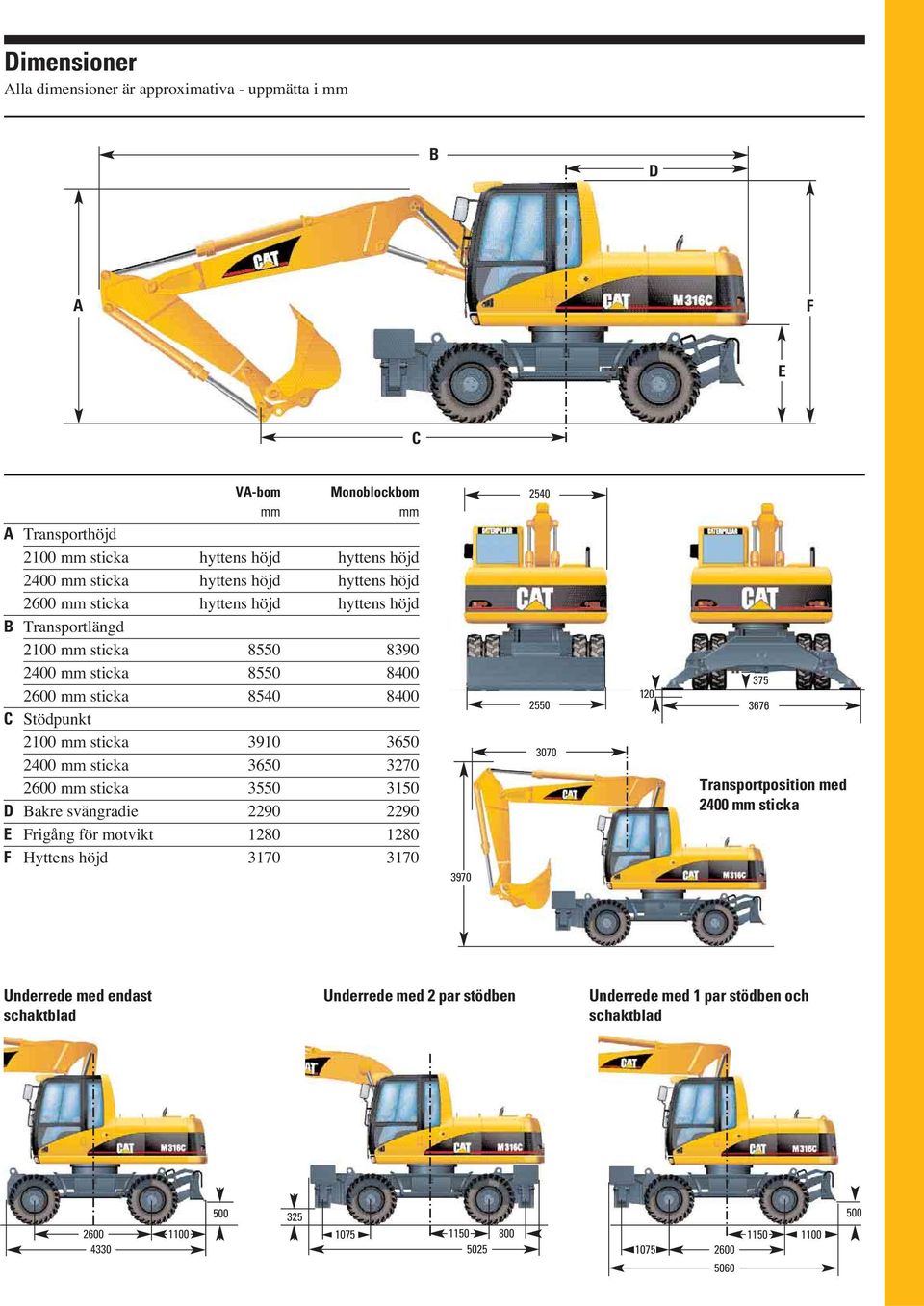

19 Dimensioner Alla dimensioner är approximativa - uppmätta i mm B D A F E C VA-bom Monoblockbom mm mm A Transporthöjd 2100 mm sticka hyttens höjd hyttens höjd 2400 mm sticka hyttens höjd hyttens höjd 2600 mm sticka hyttens höjd hyttens höjd B Transportlängd 2100 mm sticka mm sticka mm sticka C Stödpunkt 2100 mm sticka mm sticka mm sticka D Bakre svängradie E Frigång för motvikt F Hyttens höjd Transportposition med 2400 mm sticka Underrede med endast schaktblad Underrede med 2 par stödben Underrede med 1 par stödben och schaktblad

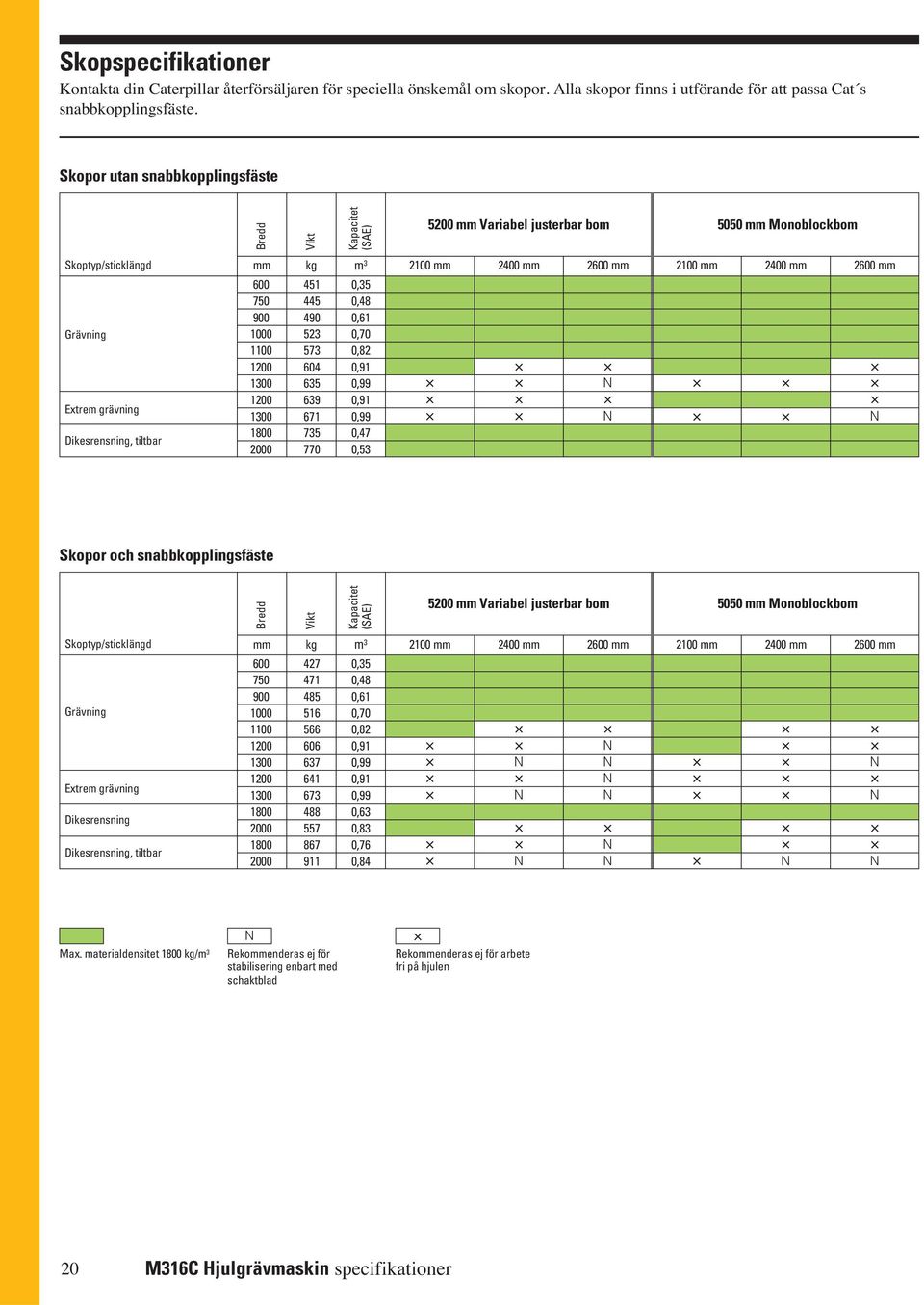

20 Skopspecifikationer Kontakta din Caterpillar återförsäljaren för speciella önskemål om skopor. Alla skopor finns i utförande för att passa Cat s snabbkopplingsfäste. Skopor utan snabbkopplingsfäste Bredd Vikt Kapacitet (SAE) 5200 mm Variabel justerbar bom 5050 mm Monoblockbom Skoptyp/sticklängd Grävning Extrem grävning Dikesrensning, tiltbar mm kg m mm 2400 mm , , , , , , , , , , , mm 2100 mm 2400 mm 2600 mm N N N Skopor och snabbkopplingsfäste Bredd Vikt Kapacitet (SAE) 5200 mm Variabel justerbar bom 5050 mm Monoblockbom Skoptyp/sticklängd Grävning Extrem grävning Dikesrensning Dikesrensning, tiltbar mm kg m mm 2400 mm , , , , , , , , , , , , ,84 N N 2600 mm 2100 mm 2400 mm 2600 mm N N N N N N N N N N N Max. materialdensitet 1800 kg/m 3 N Rekommenderas ej för stabilisering enbart med schaktblad Rekommenderas ej för arbete fri på hjulen 20 M316C Hjulgrävmaskin specifikationer

21 Guide för matchning av arbetsredskap Vid val mellan olika arbetsredskapsmodeller som kan installeras på samma maskinkonfiguration, beakta redskapets applikation, produktivitetskrav och hållbarhet. Referera till redskapsspecifikationerna för applikationsrekommendationer och produktivitetsinformation mm Variabel justerbar bom 5050 mm Monoblockbom Utan redskapsfäste Hammare Kombinationsverktyg Krossare Pulveriserare Demolerings- och sorteringsgrip Grävande gripskopa Lastande gripskopa Apelsinskalgrip (5 klor ) Sticklängd H100 H115s MP15 VHC-30 VHP-30 VRG20/2 VRG-25/2 GGS-25 GGS-35 GOS-25 GSM25 GSH-15 0,46 m 3 0,52 m 3 0,58 m 3 0,75 m 3 0,40 m 3 0,50 m 3 0,40 m 3 0,50 m 3 Schaktbladet nere mm par stödben nere Schaktblad och stödben nere Schaktbladet nere 2 par stödben nere Schaktblad och stödben nere Med redskapsfäste Redskapsfäste Hammare Kombinationsverktyg Krossare Pulveriserare Demolerings- och sorteringsgrip Grävande gripskopa Lastande gripskopa Apelsinskalgrip (5 klor ) CW-20 CW-20S H100 H115s MP15 VHC-30 VHP-30 VRG20/2 VRG-25/2 GGS-25 GGS-35 GOS-25 GSM25 GSH-15 0,46 m 3 0,52 m 3 0,58 m 3 0,75 m 3 0,40 m 3 0,50 m 3 0,40 m 3 0,50 m 3 Rekommenderas Rekommenderas ej M316C Hjulgrävmaskin specifikationer 21

22 Lyftkapaciteter med 5200 mm variabel justerbar bom och snabbkopplingsfäste CW. Alla vikter är i kg. Sticka 2100 mm 6,0 m 4,5 m 3,0 m 1,5 m Marknivå -1,5 m -3,0 m Underrede konfiguration 3,0 m 4,5 m 6,0 m 7,5 m * * * *5100 *5100 * *5100 *5100 *4800 *4800 *5100 *5100 * *6300 *6300 * *6300 *6300 * * *6300 *6300 * * *6300 *6300 *6100 *6100 *5100 *5100 *6300 *6300 *6100 *6100 * * * * *2400 *1600 *8200 *8200 * * * *2400 *1800 *8200 *8200 *7200 *5,800 *5400 3,900 * *2400 *2300 *8200 *8200 *7200 *7200 * * *2400 *2400 *8200 *8200 * *5400 *4,600 * *2400 *2400 * * * * * * * *9600 *9600 * * * *9600 *9600 *7900 *7900 *5700 *5400 * *2500 *2500 *9600 *9600 * * * *2500 *2500 * * * * * * * * * * * * * * *8000 *8000 * * *2600 *2600 * * * * * *2600 * * * * * * * * * * * *8200 *8200 * *3000 *3000 * * * * *3000 * * * * * * * *7500 *7500 * * * m 8,11 8,21 7,99 7,42 Sticka 2400 mm Underrede konfiguration 3,0 m 4,5 m 6,0 m 7,5 m m 6,0 m 4,5 m 3,0 m 1,5 m Marknivå -1,5 m -3,0 m *4400 *4400 * *4400 *4400 * *4400 *4400 * *4400 *4400 *4300 *4300 *4400 *4400 *4300 *4300 *4700 *4700 * * *4700 *4700 * * * *4700 *4700 *5200 *5200 * * *4700 *4700 *5200 *5200 *4900 *4900 *2800 *2800 *4700 *4700 *5200 *5200 * *2800 *2800 * * *8800 *8800 * * * * *8800 *8800 * * *2100 *2100 *8800 *8800 *7000 *7000 *5300 *5300 * *2100 *2100 *8800 *8800 *7000 *7000 * * *2100 *2100 * * * * * * * * *9800 *9800 *7800 *5700 * * *9800 *9800 *7800 *7800 * * *2200 *2200 *9800 *9800 * * * *2200 *2200 * * * * * * * * * * * * * * *8000 *8000 *5800 *5400 * *2300 *2300 * * * * * *2300 * *2700 * * * * * * * * * * * *8100 *8100 * *2700 *2700 * * * * *2700 *2700 * * * * * * * * * *8000 *8000 *4200 *4200 * * * *4200 *4200 8,38 8,47 8,26 7,72 22

23 Sticka 2600 mm Underrede konfiguration 3,0 m 4,5 m 6,0 m 7,5 m m 6,0 m 4,5 m 3,0 m 1,5 m Marknivå -1,5 m -3,0 m -4,5 m *4000 *4000 * *4000 *4000 * *4000 *4000 * *4000 *4000 *4100 *4100 *4000 *4000 *4100 *4100 * *4600 *4600 *4600 *3300 * *4600 *4600 * * *4600 *4600 *4600 *4600 *3300 *3300 *4600 *4600 * * * * *8200 *8200 * *5200 *3200 * * *8200 *8200 * * *1900 *1900 *8200 *8200 *6800 *6800 *5200 *5200 * *1900 *1900 *8200 *8200 *6800 *6800 * * *1900 *1900 * * * * * * * *9600 *9600 * * *2000 *2000 *9600 *9600 *7700 *7700 * * *2000 *2000 *9600 *9600 * * * *2000 *2000 * * * * * * * * * * * * * *8000 *8000 * * *2200 *2200 * * * * * *2200 *2200 * * * * * * * * * * * * * * *8100 *8100 * *3100 *3100 *2400 *2400 * * * * * *2400 *2400 * * * * * * * * * * * * *8200 *8200 *4800 *4800 *2800 *2800 * * * * *2800 *2800 * * *9200 *9200 *9200 *9200 *9200 *9200 8,58 8,67 8,46 7,94 7,00 Lastpunktshöjd Lastradie framåt Lastradie bakåt Lastradie över sida Last vid maximal räckvidd * Begränsad av hydrauliken, ej av tipplasten. De ovanstående lasterna är i överensstämmelse med ISO standard för hydrauliska grävmaskiner. De överstiger inte 87% av den hydrauliska lyftkapaciteten eller 75% av tipplasten. Vikten av alla redskap och lyfttillbehör måste dras av från de ovanstående lyftkapaciteterna. M316C Hjulgrävmaskin specifikationer 23

24 Lyftkapaciteter med 5050 mm monoblockbom och snabbkopplingsfäste CW. Alla vikter är i kg. Sticka 2100 mm 6,0 m 4,5 m 3,0 m 1,5 m Marknivå -1,5 m -3,0 m Underrede konfiguration 3,0 m 4,5 m 6,0 m 7,5 m * * * *4100 *4100 *4100 *4100 * * * *5800 *5800 * *5800 *5800 *4900 *4900 *5800 *5800 * * * * * * * *2400 *2400 *7000 *7000 *5400 *5400 *2400 *2400 * * *2400 * * * * * * * * * * *7900 *7900 * *3700 *3700 *2500 *2500 * * * *2500 * * * * * * * * * *2700 *2700 * * *2700 *2700 * *7400 *7400 * * * *7400 *7400 * * * *7400 *7400 *7400 *7400 * *3100 *3100 *7400 *7400 * * *3100 *3100 * * * *7700 *7700 * * *7700 *7700 * *3300 *3300 *7700 *7700 *5700 *5700 *3300 *3300 *7700 *7700 *5700 *5700 *3300 *3300 m 7,91 8,01 7,78 7,20 6,13 Sticka 2400 mm Underrede konfiguration 3,0 m 4,5 m 6,0 m 7,5 m m 6,0 m 4,5 m 3,0 m 1,5 m Marknivå -1,5 m -3,0 m * * * *4000 *4000 *4000 * * * *4700 *4700 * * * * * * * * * * *2100 *2100 *6700 *6700 *5200 *5200 *3700 *3700 *2100 *2100 *6700 *6700 * * *2100 * * * * * * * * * *7800 *7800 * * *2200 *2200 * * * *2200 *2200 *3800 * * *3800 *3800 * * * * *3800 *3800 * * * *3800 *3800 * * * *2400 *2400 *3800 *3800 * * * *2400 *2400 * * *7300 *7300 * * * *7300 *7300 * * * *7300 *7300 *7600 *7600 * *2800 *2800 *7300 *7300 * * *2800 *2800 * * * * * * * * *8400 *8400 * * * *8400 *8400 *6100 *6100 *4000 *4000 *3400 *3400 *8400 *8400 *6100 *6100 *4000 *4000 *3400 *3400 8,17 8,27 8,05 7,49 6,48 24

25 Sticka 2600 mm 6,0 m 4,5 m 3,0 m 1,5 m Marknivå -1,5 m -3,0 m Underrede konfiguration 3,0 m 4,5 m 6,0 m 7,5 m * * * *3900 *3900 *3900 * * * * * *2400 *2400 *4600 *4600 *2400 *2400 *4600 *4600 *2400 *2400 * * * * * * * * * *1900 *1900 *6500 *6500 *5100 *5100 * *1900 *1900 *6500 *6500 * * *1900 * * * * * * * * *2000 *2000 *7700 *7700 * * *2000 *2000 * * * *2000 *2000 *4000 * * *4000 *4000 * * * * *4000 *4000 * * *4000 *4000 * * * *2200 *2200 *4000 *4000 * * * *2200 *2200 * * *7000 *7000 * * * *7000 *7000 * * * *7000 *7000 *7700 *7700 * *2600 *2600 *7000 *7000 * * *2600 *2600 * * * * * * *8900 *8900 * * * *8900 *8900 *6400 *6400 *4400 *4400 *3300 *3300 *8900 *8900 *6400 *6400 * *3300 *3300 m 8,36 8,46 8,25 7,70 6,73 Lastpunktshöjd Lastradie framåt Lastradie bakåt Lastradie över sida Last vid maximal räckvidd * Begränsad av hydrauliken, ej av tipplasten. De ovanstående lasterna är i överensstämmelse med ISO standard för hydrauliska grävmaskiner. De överstiger inte 87% av den hydrauliska lyftkapaciteten eller 75% av tipplasten. Vikten av alla redskap och lyfttillbehör måste dras av från de ovanstående lyftkapaciteterna. M316C Hjulgrävmaskin specifikationer 25
