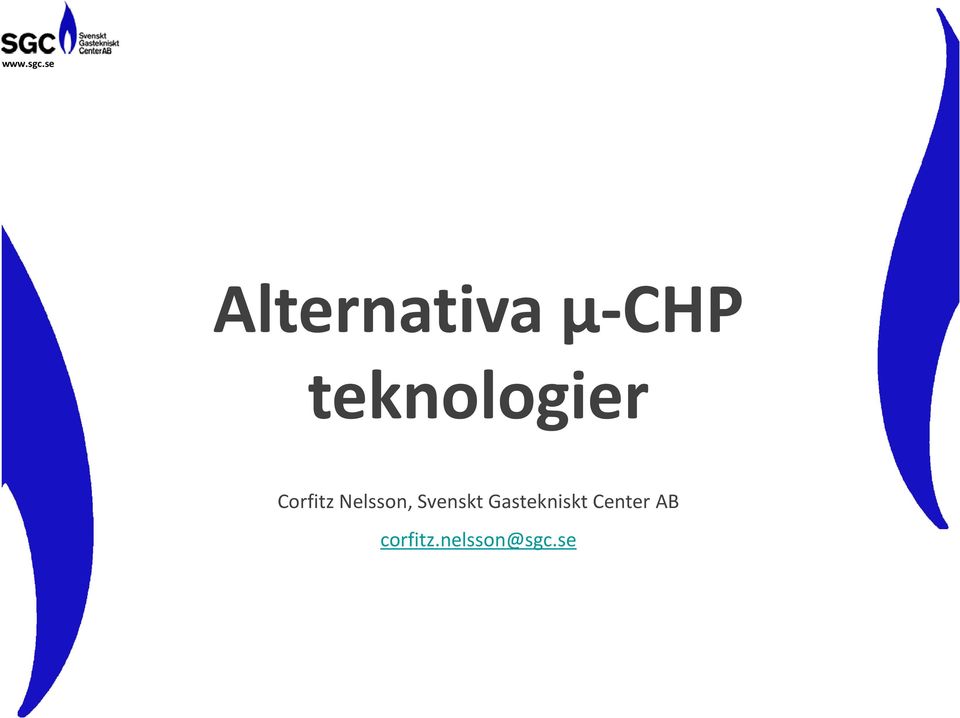

1 Alternativa µ-chp teknologier Corfitz Nelsson, Svenskt Gastekniskt Center AB

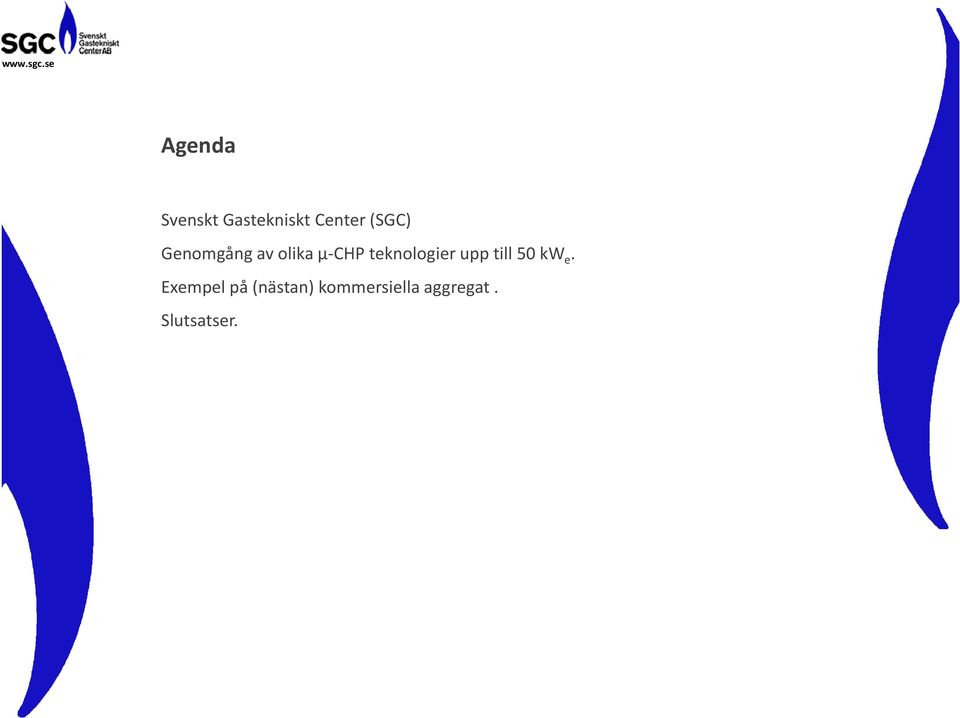

2 Agenda Svenskt Gastekniskt Center (SGC) Genomgång av olika µ-chp teknologier upp till 50 kw e. Exempel på (nästan) kommersiella aggregat. Slutsatser.

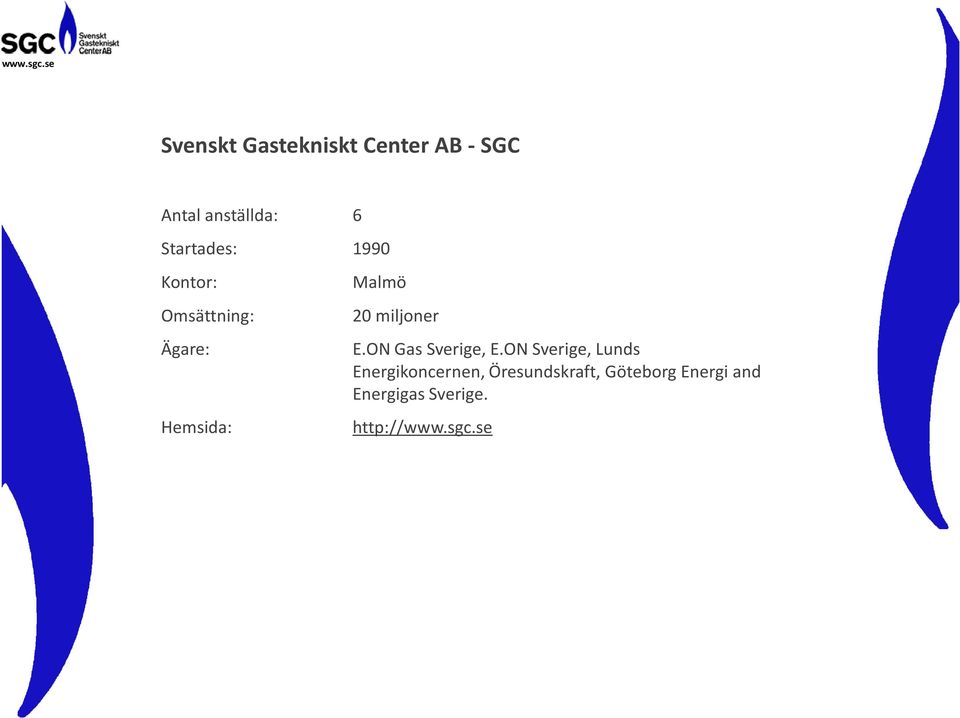

3 Svenskt Gastekniskt Center AB - SGC Antal anställda: 6 Startades: 1990 Kontor: Omsättning: Ägare: Hemsida: Malmö 20 miljoner E.ON Gas Sverige, E.ON Sverige, Lunds Energikoncernen, Öresundskraft, Göteborg Energi and Energigas Sverige.

4 Jörgen Held VD Staffan Karlsson Förgasning Distribution Aurora Tamas Administratör Anneli Petersson Biogas Corfitz Nelsson Gasanvändning Miljö Mattias Svensson Drivmedel

5 SGC Uppdrag Samordna och effektivisera de svenska satsningarna på forskning, utveckling och demonstration inom energigasområdet. Informera om nya rön och resultat från utvecklingsverksamheten samt skapa kontakter med internationella företag och organisationer engagerade i gasteknisk utvecklingsverksamhet. SGC driver ett energigastekniskt utvecklingsprogram med finansiering från Energimyndigheten. Tid: 1 April Mars 2013 Budget: 80 MSEK (varav 32 MSEK från EM)

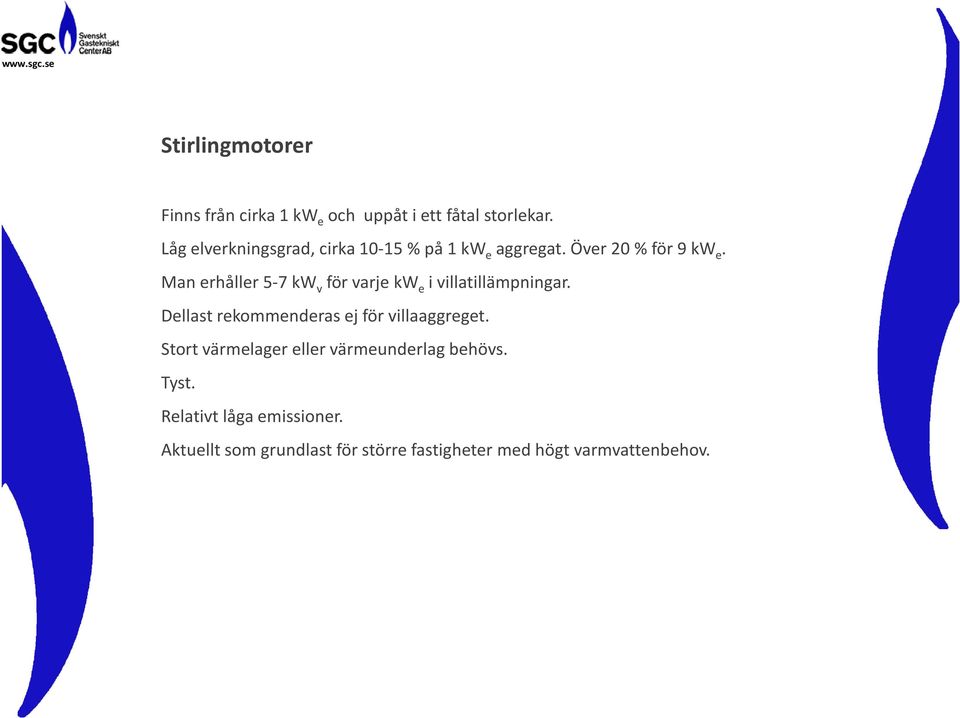

6 Stirlingmotorer Finns från cirka 1 kw e och uppåt i ett fåtal storlekar. Låg elverkningsgrad, cirka % på 1 kw e aggregat. Över 20 % för 9 kw e. Man erhåller 5-7 kw v för varje kw e i villatillämpningar. Dellast rekommenderas ej för villaaggreget. Stort värmelager eller värmeunderlag behövs. Tyst. Relativt låga emissioner. Aktuellt som grundlast för större fastigheter med högt varmvattenbehov.

7 Ottomotorer Finns från cirka 1 kw e och uppåt, nästan i valfri storlek. Finns även kondenserande enheter. Elverkningsgraden % för storlekar < 50 kw e. Upp till 100 % totalverkningsgrad, typiskt över 90 %. Finns för naturgas, biogas, LPG, flytande bränslen. Inga krav på bränsletryck (nättrycket räcker). Högre emissioner än övriga teknologier. Finns ett 40-tal aggregat på marknaden under 50 kw e. Dock rör det sig om cirka 5 olika motorer som sedan paketerats av olika leverantörer. Aktuella i alla fastighetstyper, kanske med undantag av mindre lågenergibyggnader.

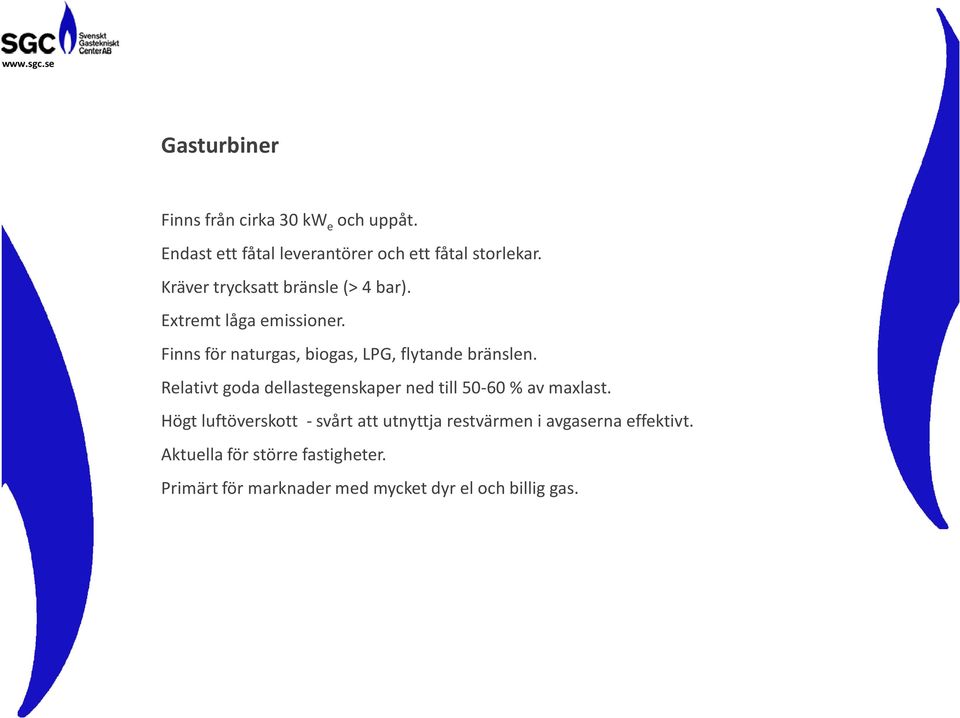

8 Gasturbiner Finns från cirka 30 kw e och uppåt. Endast ett fåtal leverantörer och ett fåtal storlekar. Kräver trycksatt bränsle (> 4 bar). Extremt låga emissioner. Finns för naturgas, biogas, LPG, flytande bränslen. Relativt goda dellastegenskaper ned till % av maxlast. Högt luftöverskott - svårt att utnyttja restvärmen i avgaserna effektivt. Aktuella för större fastigheter. Primärt för marknader med mycket dyr el och billig gas.

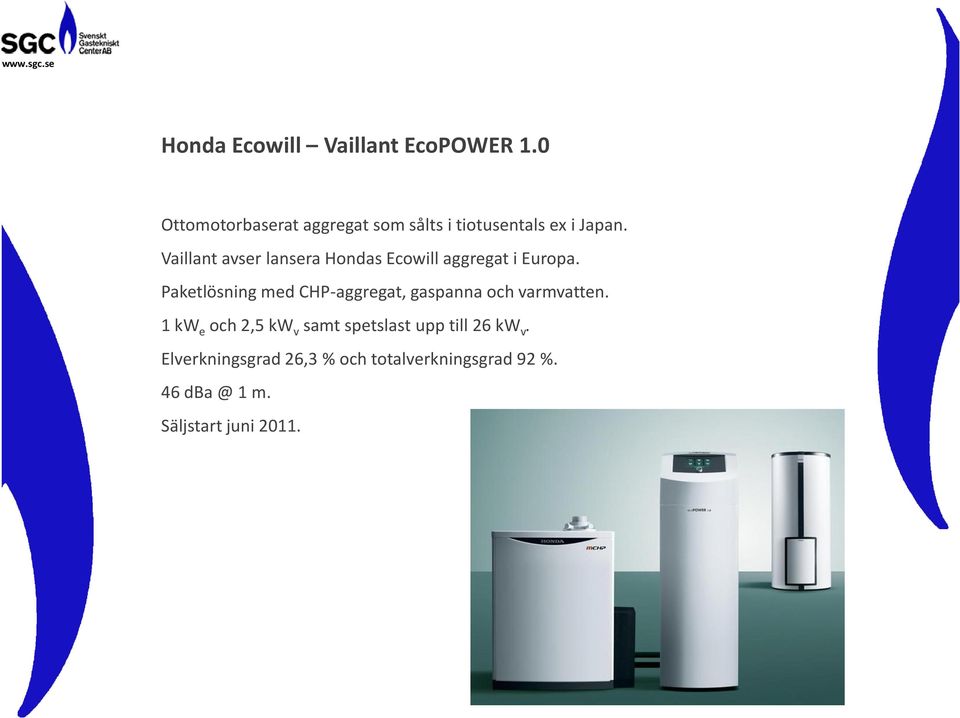

9 Honda Ecowill Vaillant EcoPOWER 1.0 Ottomotorbaserat aggregat som sålts i tiotusentals ex i Japan. Vaillant avser lansera Hondas Ecowill aggregat i Europa. Paketlösning med CHP-aggregat, gaspanna och varmvatten. 1 kw e och 2,5 kw v samt spetslast upp till 26 kw v. Elverkningsgrad 26,3 % och totalverkningsgrad 92 % m. Säljstart juni 2011.

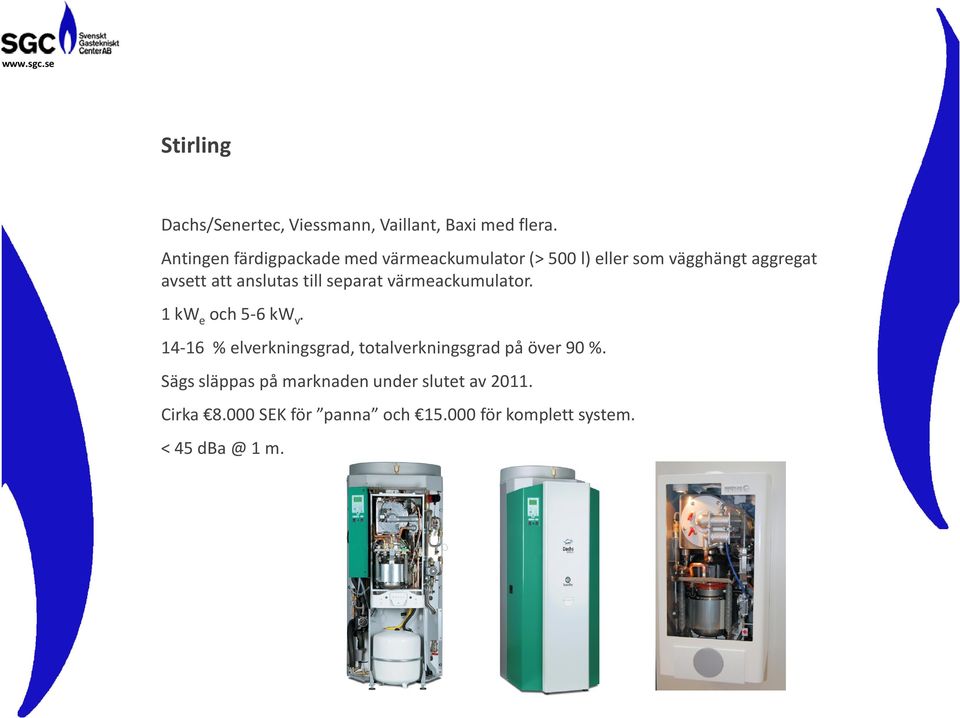

10 Stirling Dachs/Senertec, Viessmann, Vaillant, Baxi med flera. Antingen färdigpackade med värmeackumulator (> 500 l) eller som vägghängt aggregat avsett att anslutas till separat värmeackumulator. 1 kw e och 5-6 kw v % elverkningsgrad, totalverkningsgrad på över 90 %. Sägs släppas på marknaden under slutet av Cirka SEK för panna och för komplett system. < 45 1 m.

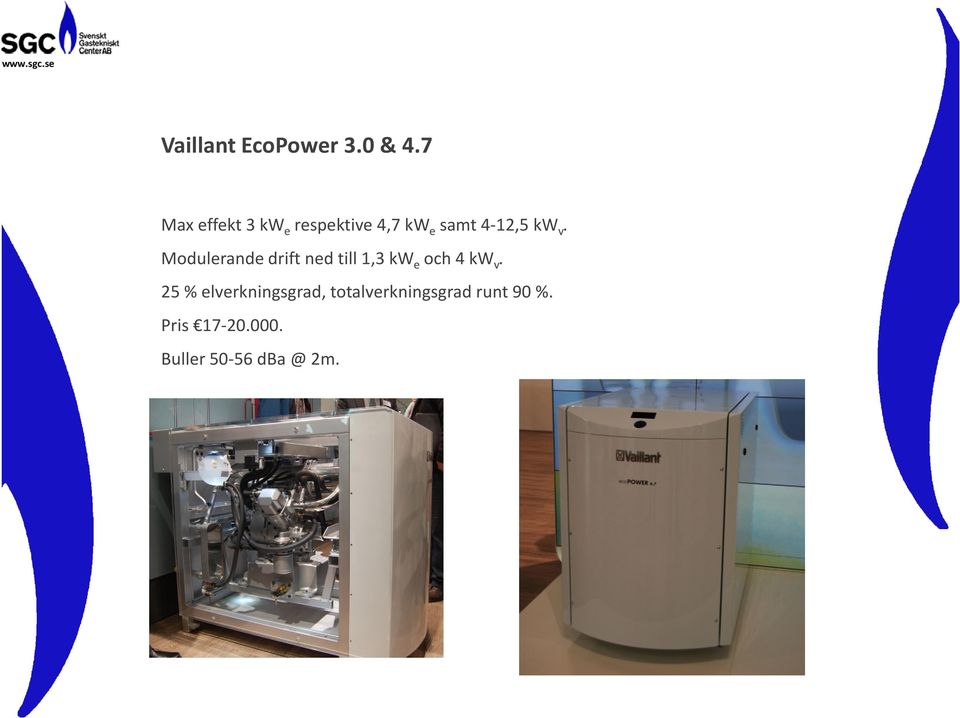

11 Vaillant EcoPower 3.0 & 4.7 Max effekt 3 kw e respektive 4,7 kw e samt 4-12,5 kw v. Modulerande drift ned till 1,3 kw e och 4 kw v. 25 % elverkningsgrad, totalverkningsgrad runt 90 %. Pris Buller m.

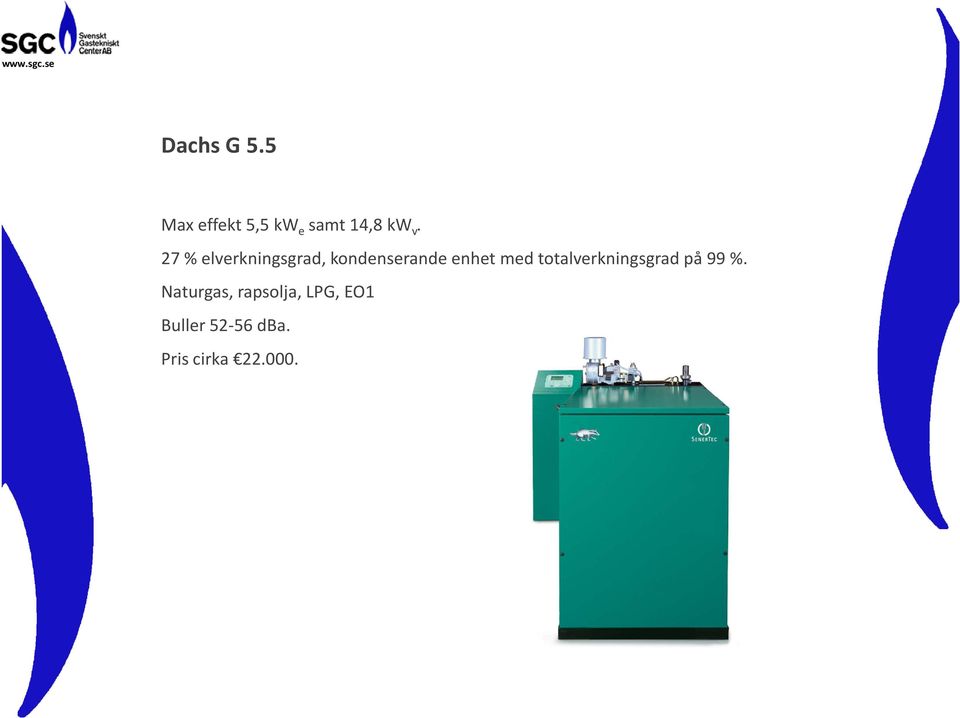

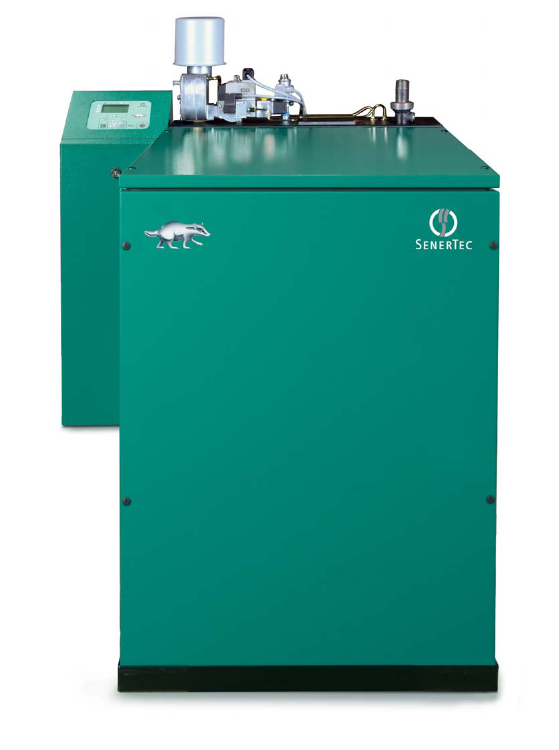

12 Dachs G 5.5 Max effekt 5,5 kw e samt 14,8 kw v. 27 % elverkningsgrad, kondenserande enhet med totalverkningsgrad på 99 %. Naturgas, rapsolja, LPG, EO1 Buller dba. Pris cirka

13 EC-Power XRGI 15 Max effekt 15 kwe samt 30 kwv. 30 % elverkningsgrad, totalverkningsgrad på 92 %. Modulerande effekt 6-15 kwe. Naturgas, LPG, biogas Buller < 49 1 m. Pris cirka

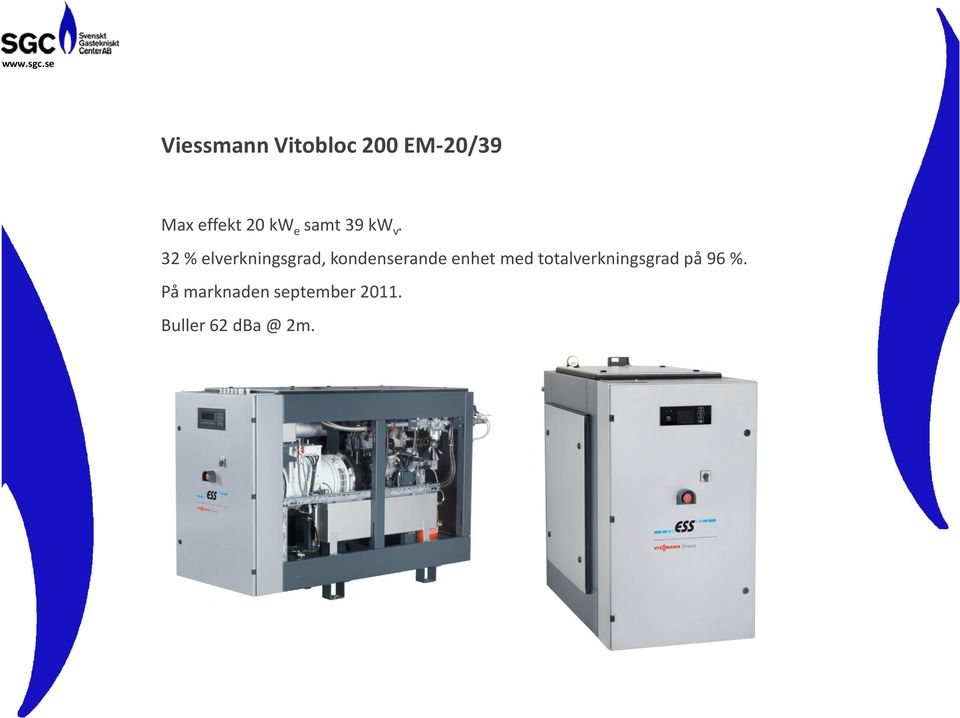

14 Viessmann Vitobloc 200 EM-20/39 Max effekt 20 kwe samt 39 kwv. 32 % elverkningsgrad, kondenserande enhet med totalverkningsgrad på 96 %. På marknaden september Buller 62 2m.

15 Capstone C30 mikroturbin Eleffekt kw Värmeeffekt kw Elverkningsgrad % Totalverkningsgrad 80 % m. Pris cirka

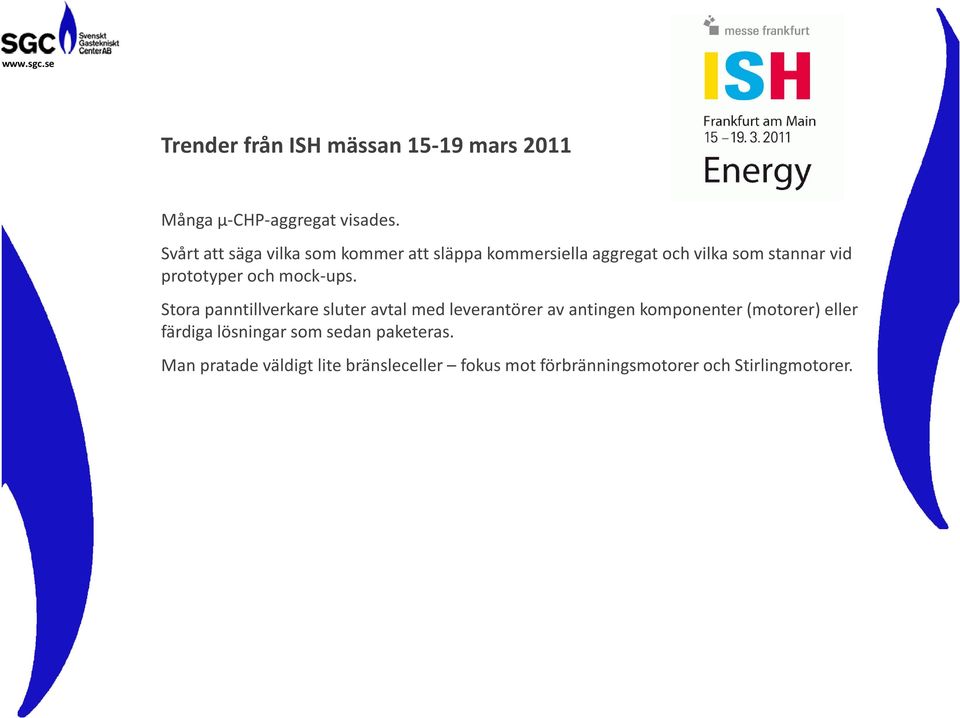

16 Trender från ISH mässan mars 2011 Många µ-chp-aggregat visades. Svårt att säga vilka som kommer att släppa kommersiella aggregat och vilka som stannar vid prototyper och mock-ups. Stora panntillverkare sluter avtal med leverantörer av antingen komponenter (motorer) eller färdiga lösningar som sedan paketeras. Man pratade väldigt lite bränsleceller fokus mot förbränningsmotorer och Stirlingmotorer.

17 Marknadsfokus UK/DE IR DE/UK IT ES NL SE PT

18 Slutsatser Av döma av leverantörernas satsningar så bör det komma ut många aggregat under en 2-års period. Det handlar på kort sikt uteslutande om otto- och stirlingmotorer. Sverige är INTE en prioriterad marknad! Man skall inte bara sälja utan det handlar om hela eftermarknadsorganisationen som skall byggas upp. Priset är högt per kwe för små enheter men faller snabbt då man kommer över 5 kwe.
