GASDAGARNA BRANSCHEN ÄR REDO. Geir Sjöholm, Swedegas

Transkript

1 GASDAGARNA BRANSCHEN ÄR REDO Geir Sjöholm, Swedegas

2 GENERELL INFORMATION OM GASKVALITET, HISTORIK OCH VARIATIONER I SVERIGE HUR VARIERANDE VÄRMEVÄRDEN HANTERAS? Quality Tracker Avräkning och debitering SAMMANFATTNING

3 GENERELL INFORMATION OM GASKVALITET, HISTORIK OCH VARIATIONER I SVERIGE

4 Historisk Gaskvalitet Biogas inmatning GoBiGas Ingen inmatning efter April 2018 Storage Status lätt malpåse Dragör >99,5% av total inmatning Biogas inmatning Trelleborg

5 Historiskt värmevärde och metanhalt i Dragör

6 Historiskt värmevärde i Dragör timupplöst Lägsta värdet = 11,240 Högsta värdet = 12,800 Skillnad % = 12%

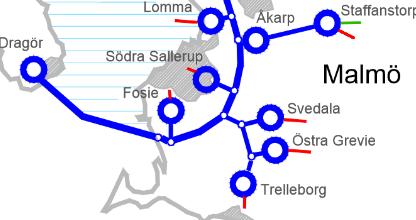

7 Historisk Gaskvalitet Biogas injektion GoBiGas Ingen inmatning efter April 2018 Storage Status lätt malpåse Biogas inmatning Trelleborg Dragör Dragör >99,5% av total inmatning

8 HUR VARIERANDE VÄRMEVÄRDEN HANTERAS: QUALITY TRACKER (QT)

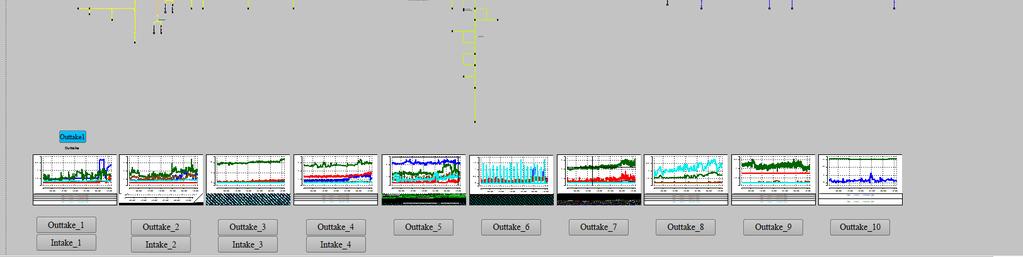

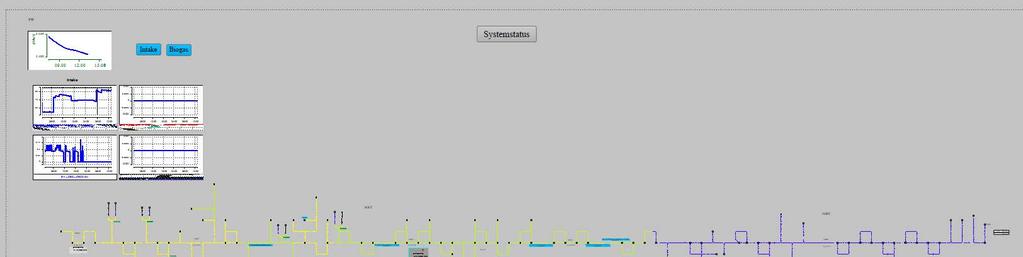

9 Vad är en Quality Tracker (QT)? Topologi Värmevärde Gassammansättning Quality Tracker Tryck Värmevärden Gassammansättning Flöden Prognoser T=0 Indata Beräkning Resultat

10 INDATA Data för inmatningspunkter Flöde Tryck Värmevärde och gassammansättning - gaskromatografer är installerade vid alla inmatningspunkter Dragör (Energinet) Trelleborg Skallen GoBiGas GoBiGas Skallen Data för utmatningspunkter Tryck Flöden Dragör Jordberga

11 BERÄKNING Då flödet är fullt utvecklat och turbulent erhålls pluggflöde Gasen kan då delas in i små paket som beräkningsprogrammet kan följa v Med hjälp av det erhåller vi information om gassammansättningen (Värmevärde, wobbe, gassammansättning) på vilket ställe som helst i systemet. Vi rapporterar värmevärdet vid varje uttagspunkt

12 VALIDERING AV BERÄKNING Det finns flera gaskromatografer installerade som används för referensmätning. Här kontrollerar vi att QT räknar rätt Kålsered GoBiGas Rävekärr Klagshamn Falkenberg Rävekärr Kålsered Mobil gaskromatograf Skallen Dragör Jordberga

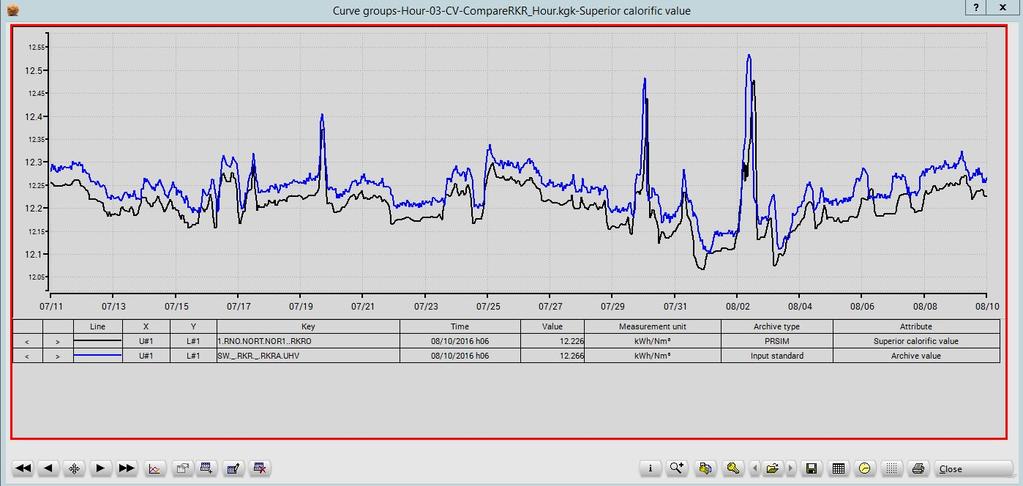

13 RESULTAT Värmevärde från Quality Tracker. Blå linje = uppmätt vid GC, svart linje beräknat av QT

14 SWEDEGAS ERFARENHETER AV QT Fördelar Mer noggrann och rättvis slutavräkning Möjlighet till fler funktioner Nackdelar Fler gränssnitt

15 HUR VARIERANDE VÄRMEVÄRDEN HANTERAS: AVRÄKNING OCH DEBITERING

16 HUR VARIERANDE VÄRMEVÄRDE ANVÄNDS VID DEBITERING Vid direktanslutningar skickas värmevärdet till leverantören, så att de kan debitera rätt. Gränspunkt till direktansluten kund Leverantör Vid gränspunkt skickas värmevärdet till nätägare, så att de i sin tur kan beräkna värmevärdet för sina anslutningar. Nätägare beräknar värmevärdet för sina anslutningar. De använder sig ofta av värmevärdesområden. Värmevärdet skickas till leverantör. Gränspunkt till nätägare

17 SLUTSATS Alla anslutningar till det västsvenska transmissionsnätet, förutom anslutningarna i Trelleborgsgrenledningen, kommer få gas som kommer från Danmark Swedegas Quality Tracker ser till att marknaden får ett värmevärde som tar hänsyn till variationer av värmevärde Tack vare att hela marknaden utgår från varierande värmevärden kommer kunder att bli rättvist debiterade

18 SAMMANFATTNING

19 Fortsatt arbete En projektgrupp har tillsats som leds av Energigas Sverige som ska se över hur gaskvalitetsförändringarna ska kommuniceras till marknaden Energinet och Swedegas kommer löpnade att informera marknaden på Shippers Forum respektive Gasmarknadsrådet Information finns också att hämta på Energinet och Swedegas hemsidor

20 Referenslista Information om gaskvalitet i Danmark: pdf?la=en Information om gaskvalitet i Sverige: Varierande gaskvalitet - gasförsörjning i Sverige 2011 och framåt Corfitz Nelsson, Svenskt Gastekniskt Center AB, Oktober 2011 Rapport SGC ISRN SGC-R-242-SE Frågeställningar och tekniska konsekvenser av ändrad gaskvalitet på den svenska marknaden Energigas Sverige, Rapport oktober 2014 Branschgemensamma metoder för bestämning av värmevärde Energigas Sverige, 2017
