1 TASKalfa 60/80 BRUKSANVISNING

2 Vi rekommenderar att du använder våra förbrukningsmaterial. Vi ansvarar inte för skador som orsakas av att det har använts förbrukningsmaterial från andra tillverkare i denna maskin.

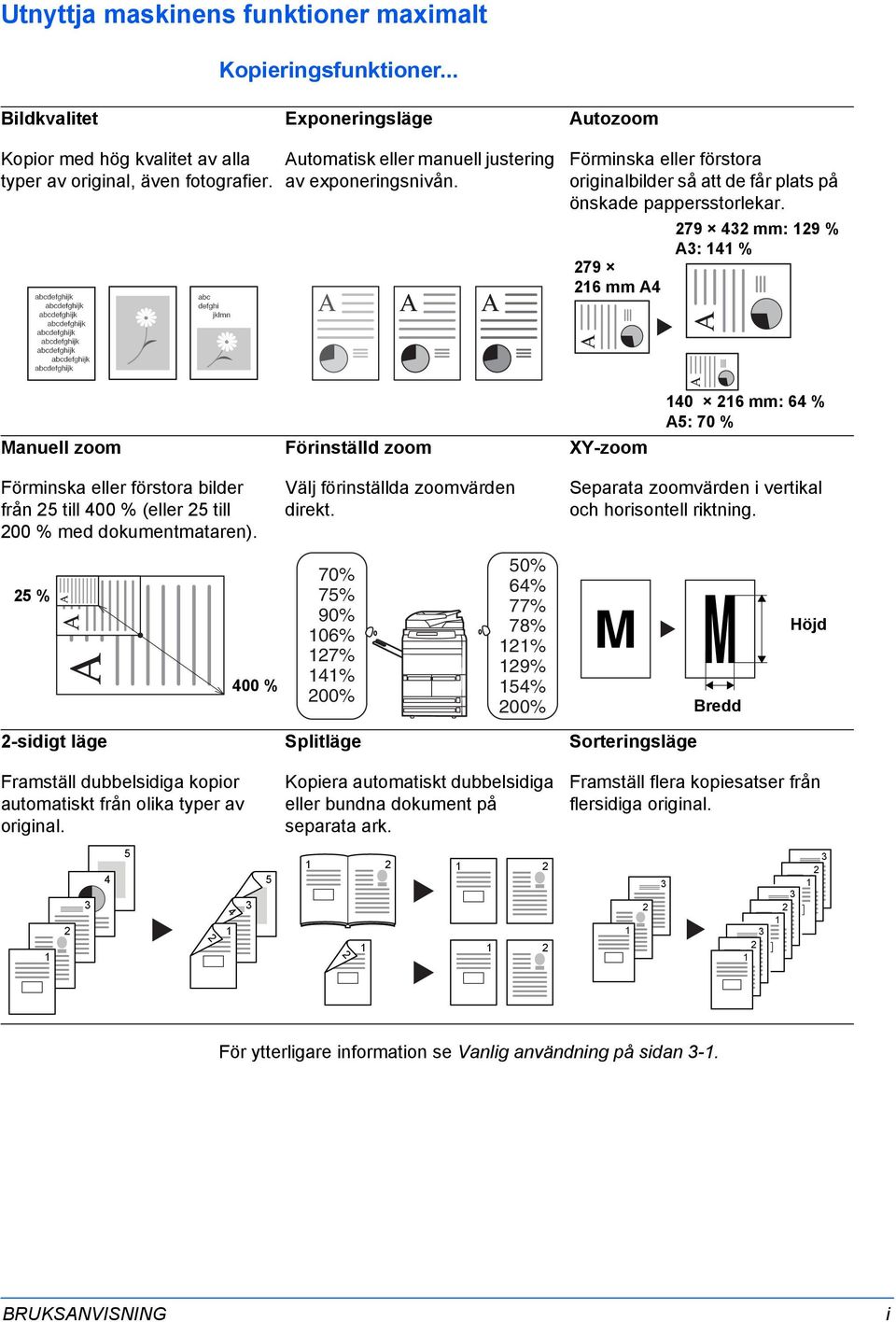

3 Utnyttja maskinens funktioner maximalt Kopieringsfunktioner... Bildkvalitet Exponeringsläge Autozoom Kopior med hög kvalitet av alla typer av original, även fotografier. Automatisk eller manuell justering av exponeringsnivån. Förminska eller förstora originalbilder så att de får plats på önskade pappersstorlekar mm 79 4 mm: 9 % A: 4 % Manuell zoom Förinställd zoom XY-zoom 40 6 mm: 64 % A5: 70 % Förminska eller förstora bilder från 5 till 400 % (eller 5 till 00 % med dokumentmataren). 5 % -sidigt läge 400 % Välj förinställda zoomvärden direkt. 70% 75% 90% 06% 7% 4% 00% Splitläge 50% 64% 77% 78% % 9% 54% 00% Separata zoomvärden i vertikal och horisontell riktning. Sorteringsläge Bredd Höjd Framställ dubbelsidiga kopior automatiskt från olika typer av original. Kopiera automatiskt dubbelsidiga eller bundna dokument på separata ark. Framställ flera kopiesatser från flersidiga original För ytterligare information se Vanlig användning på sidan -. BRUKSANVISNING i

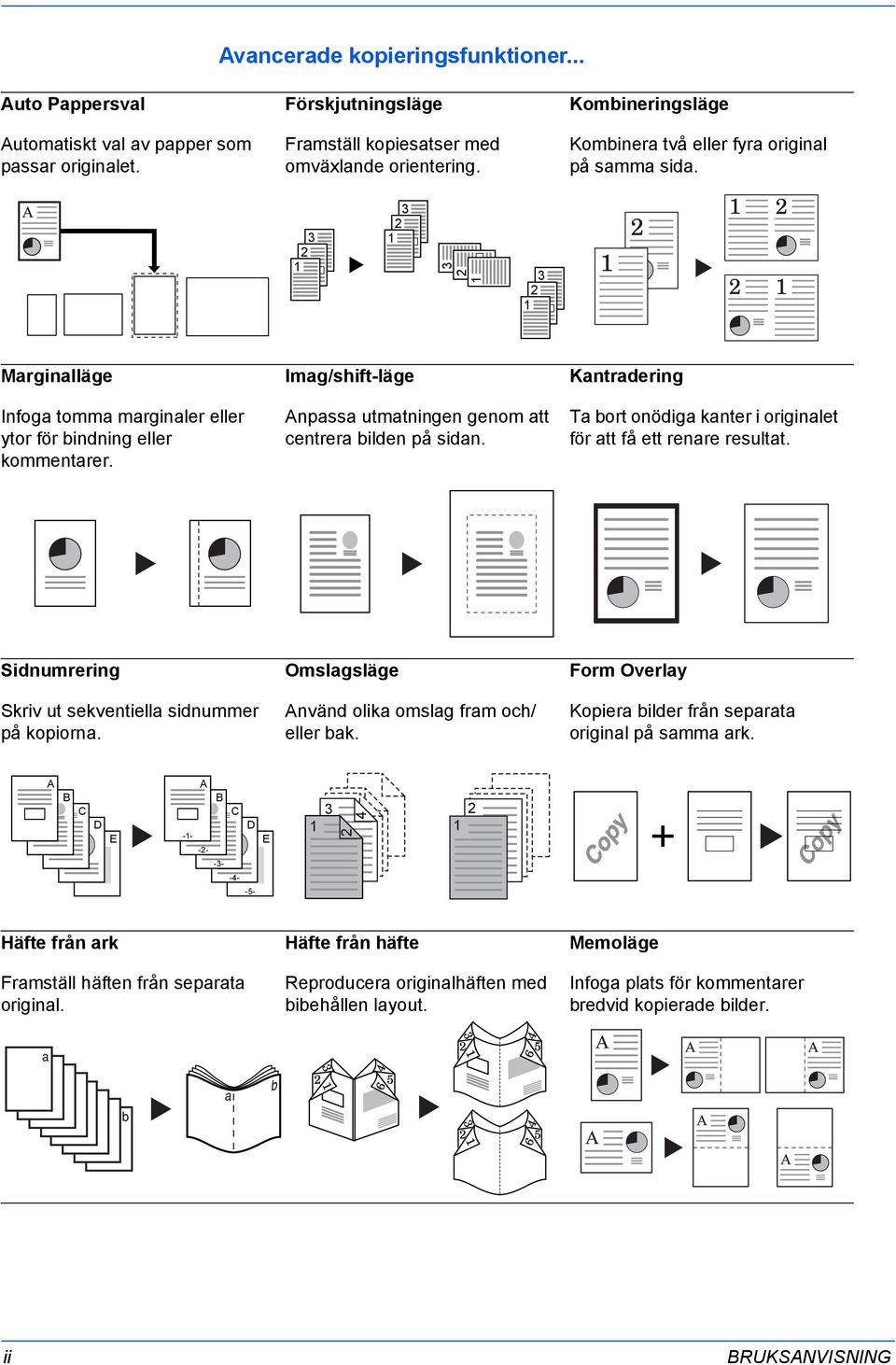

4 4 Avancerade kopieringsfunktioner... Auto Pappersval Automatiskt val av papper som passar originalet. Förskjutningsläge Framställ kopiesatser med omväxlande orientering. Kombineringsläge Kombinera två eller fyra original på samma sida. Marginalläge Infoga tomma marginaler eller ytor för bindning eller kommentarer. Imag/shift-läge Anpassa utmatningen genom att centrera bilden på sidan. Kantradering Ta bort onödiga kanter i originalet för att få ett renare resultat. Sidnumrering Skriv ut sekventiella sidnummer på kopiorna. Omslagsläge Använd olika omslag fram och/ eller bak. Form Overlay Kopiera bilder från separata original på samma ark. A B C D E A B C D E Häfte från ark Framställ häften från separata original. Häfte från häfte Reproducera originalhäften med bibehållen layout. Memoläge Infoga plats för kommentarer bredvid kopierade bilder. ii BRUKSANVISNING

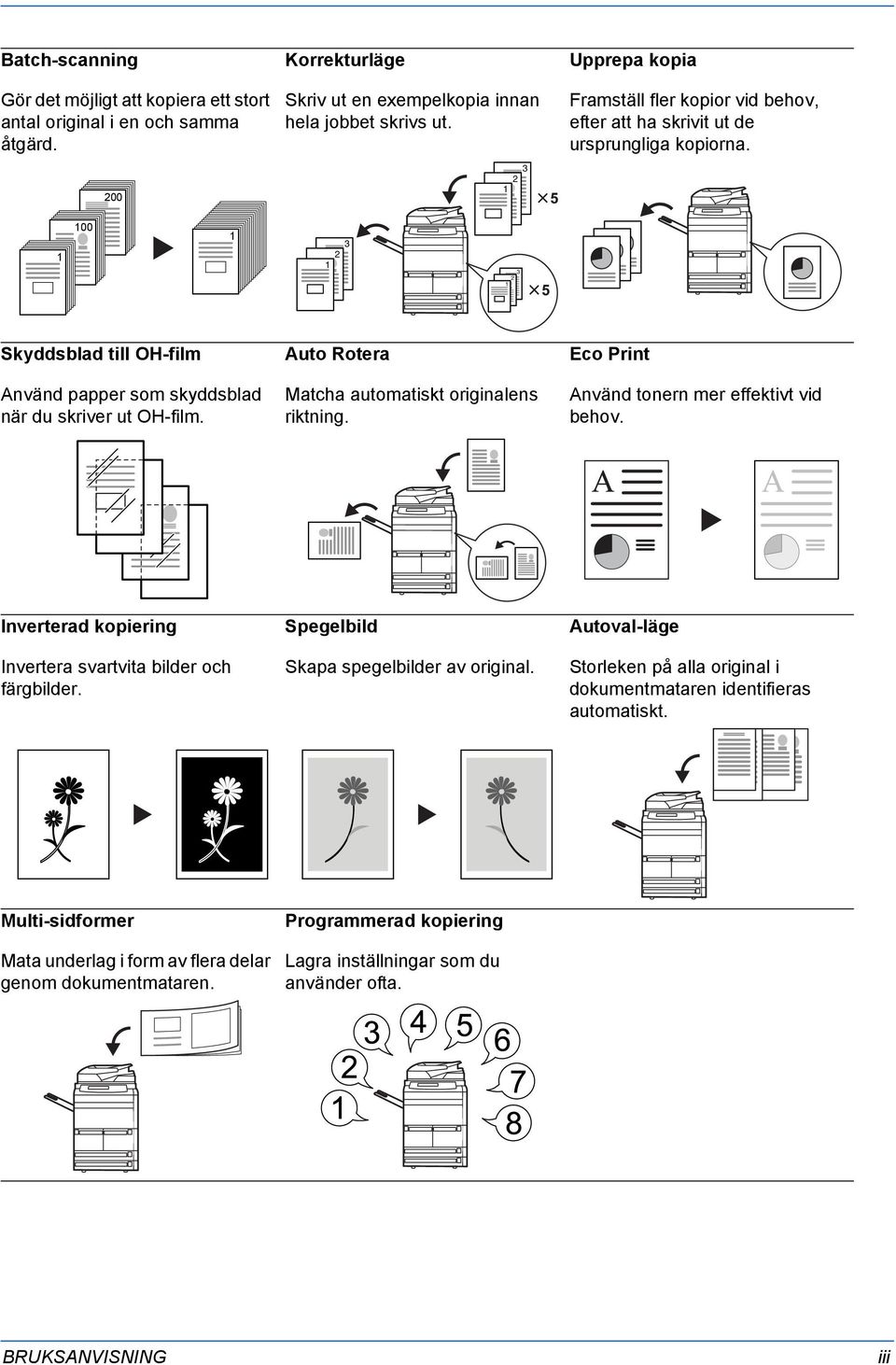

5 Batch-scanning Gör det möjligt att kopiera ett stort antal original i en och samma åtgärd. 00 Korrekturläge Skriv ut en exempelkopia innan hela jobbet skrivs ut. Upprepa kopia Framställ fler kopior vid behov, efter att ha skrivit ut de ursprungliga kopiorna. 00 Skyddsblad till OH-film Använd papper som skyddsblad när du skriver ut OH-film. Auto Rotera Matcha automatiskt originalens riktning. Eco Print Använd tonern mer effektivt vid behov. Inverterad kopiering Invertera svartvita bilder och färgbilder. Spegelbild Skapa spegelbilder av original. Autoval-läge Storleken på alla original i dokumentmataren identifieras automatiskt. Multi-sidformer Mata underlag i form av flera delar genom dokumentmataren. Programmerad kopiering Lagra inställningar som du använder ofta. BRUKSANVISNING iii

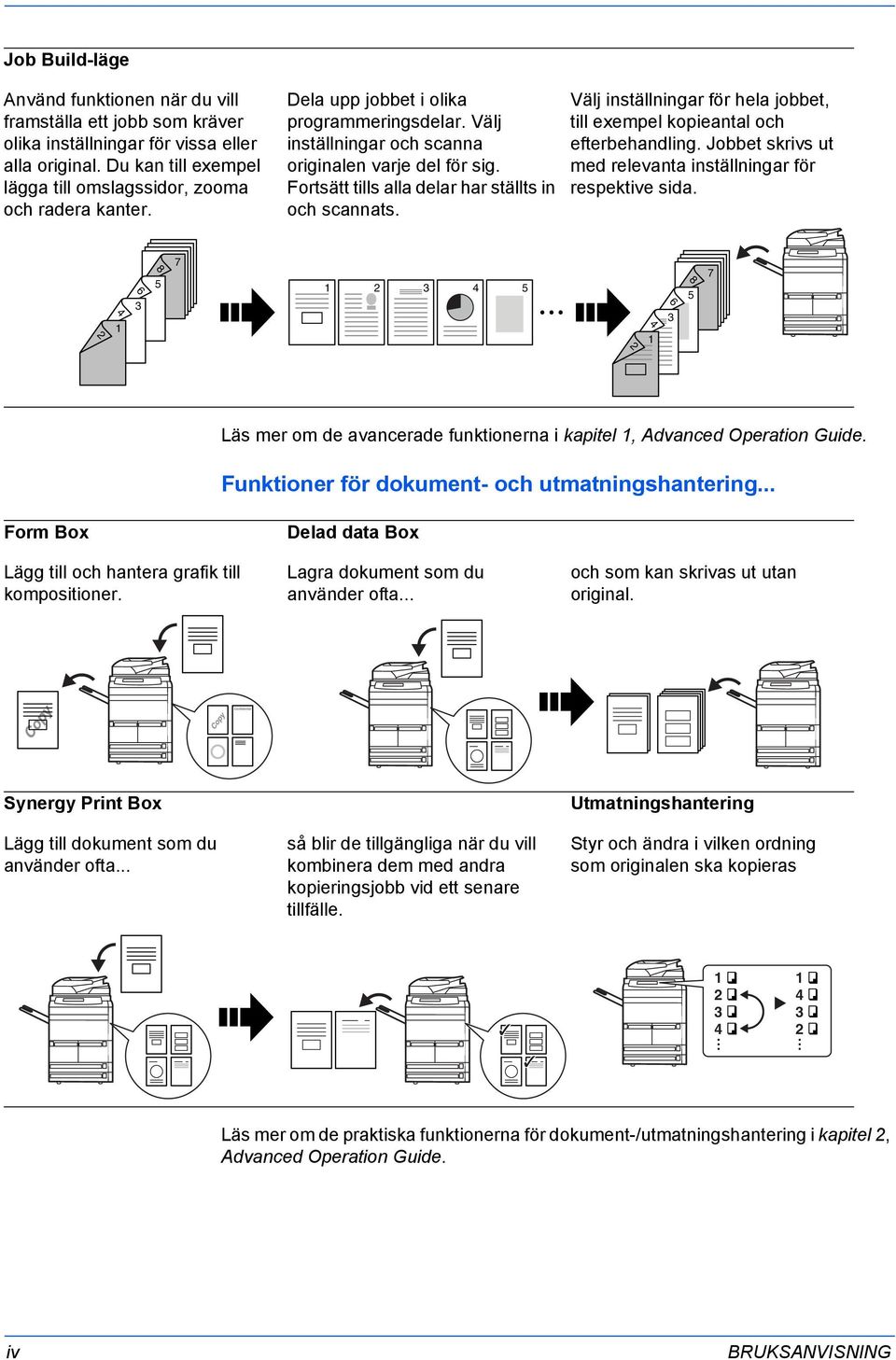

6 Job Build-läge Använd funktionen när du vill framställa ett jobb som kräver olika inställningar för vissa eller alla original. Du kan till exempel lägga till omslagssidor, zooma och radera kanter. Dela upp jobbet i olika programmeringsdelar. Välj inställningar och scanna originalen varje del för sig. Fortsätt tills alla delar har ställts in och scannats. Välj inställningar för hela jobbet, till exempel kopieantal och efterbehandling. Jobbet skrivs ut med relevanta inställningar för respektive sida Läs mer om de avancerade funktionerna i kapitel, Advanced Operation Guide. Funktioner för dokument- och utmatningshantering... Form Box Lägg till och hantera grafik till kompositioner. Delad data Box Lagra dokument som du använder ofta... och som kan skrivas ut utan original. Synergy Print Box Lägg till dokument som du använder ofta... så blir de tillgängliga när du vill kombinera dem med andra kopieringsjobb vid ett senare tillfälle. Utmatningshantering Styr och ändra i vilken ordning som originalen ska kopieras 4 4 Läs mer om de praktiska funktionerna för dokument-/utmatningshantering i kapitel, Advanced Operation Guide. iv BRUKSANVISNING

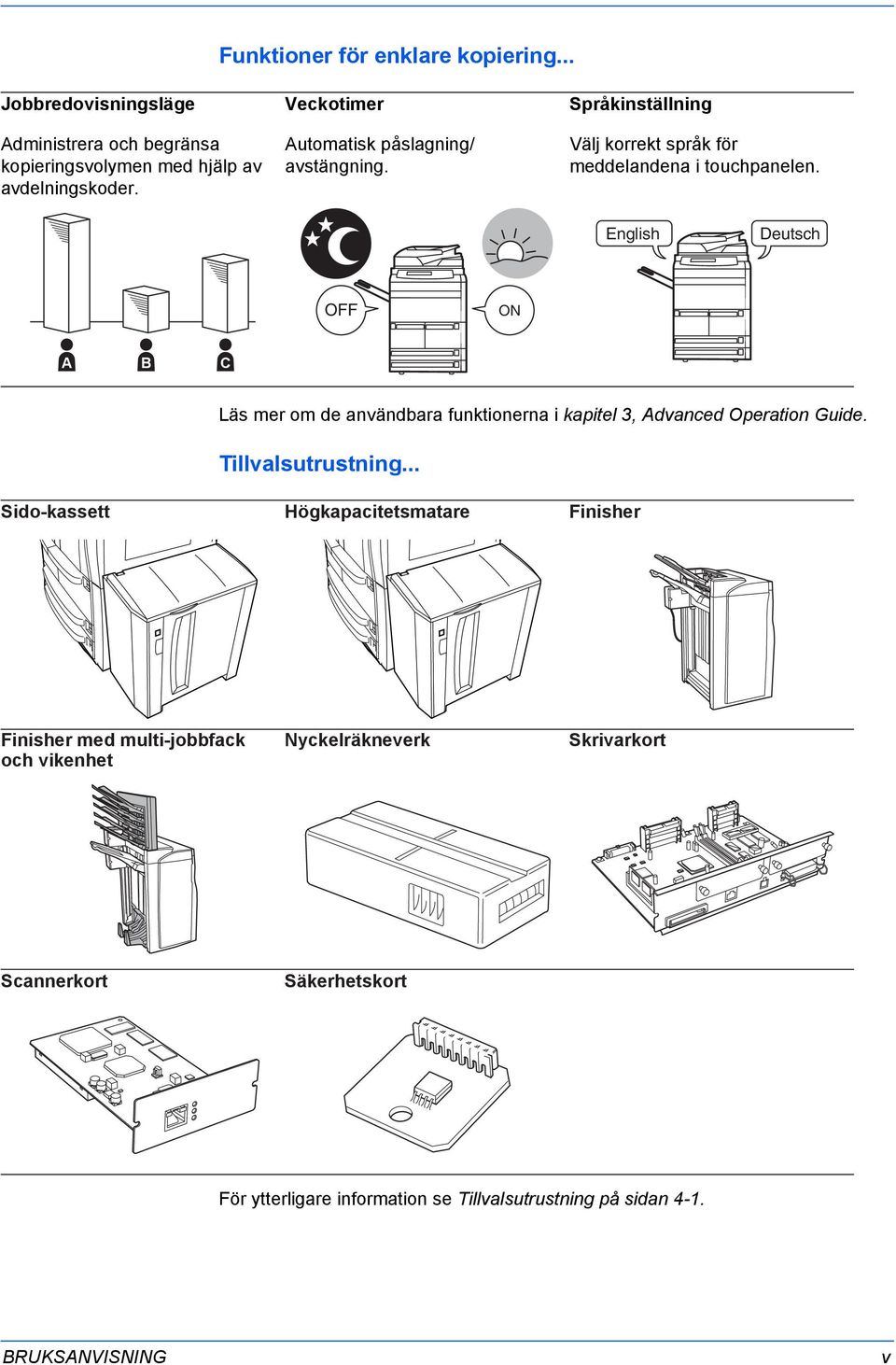

7 Funktioner för enklare kopiering... Funktioner för enklare kopiering... Jobbredovisningsläge Jobbredovisningsläge Veckotimer Veckotimer Språkinställning Språkinställning Administrera och begränsa kopieringsvolymen Administrera och begränsa med hjälp av avdelningskoder. kopieringsvolymen med hjälp av Automatisk påslagning/ avstängning. Automatisk påslagning/ avstängning. Välj korrekt språk för meddelandena Välj korrekt språk i touchpanelen. för meddelandena i touchpanelen. avdelningskoder. English Deutsch English Deutsch OFF OFF ON ON A B C A B C Läs mer om de användbara funktionerna i kapitel, Advanced Operation Guide. Läs mer om de användbara funktionerna i kapitel, Advanced Operation Guide. Tillvalsutrustning... Tillvalsutrustning... Sido-kassett Högkapacitetsmatare Finisher Finisher med multi-jobbfack Sido-kassett Finisher Finisher och vikenhet med multi-jobbfack och vikenhet Nyckelräkneverk Finisher med multi-jobbfack Nyckelräkneverk Skrivarkort Skrivarkort Scannerkort Nyckelräkneverk och vikenhet Skrivarkort Scannerkort Säkerhetskort Säkerhetskort Scannerkort Säkerhetskort För ytterligare information se Tillvalsutrustning på sidan 4-. För ytterligare information se Tillvalsutrustning på sidan 4-. BRUKSANVISNING BRUKSANVISNING v v

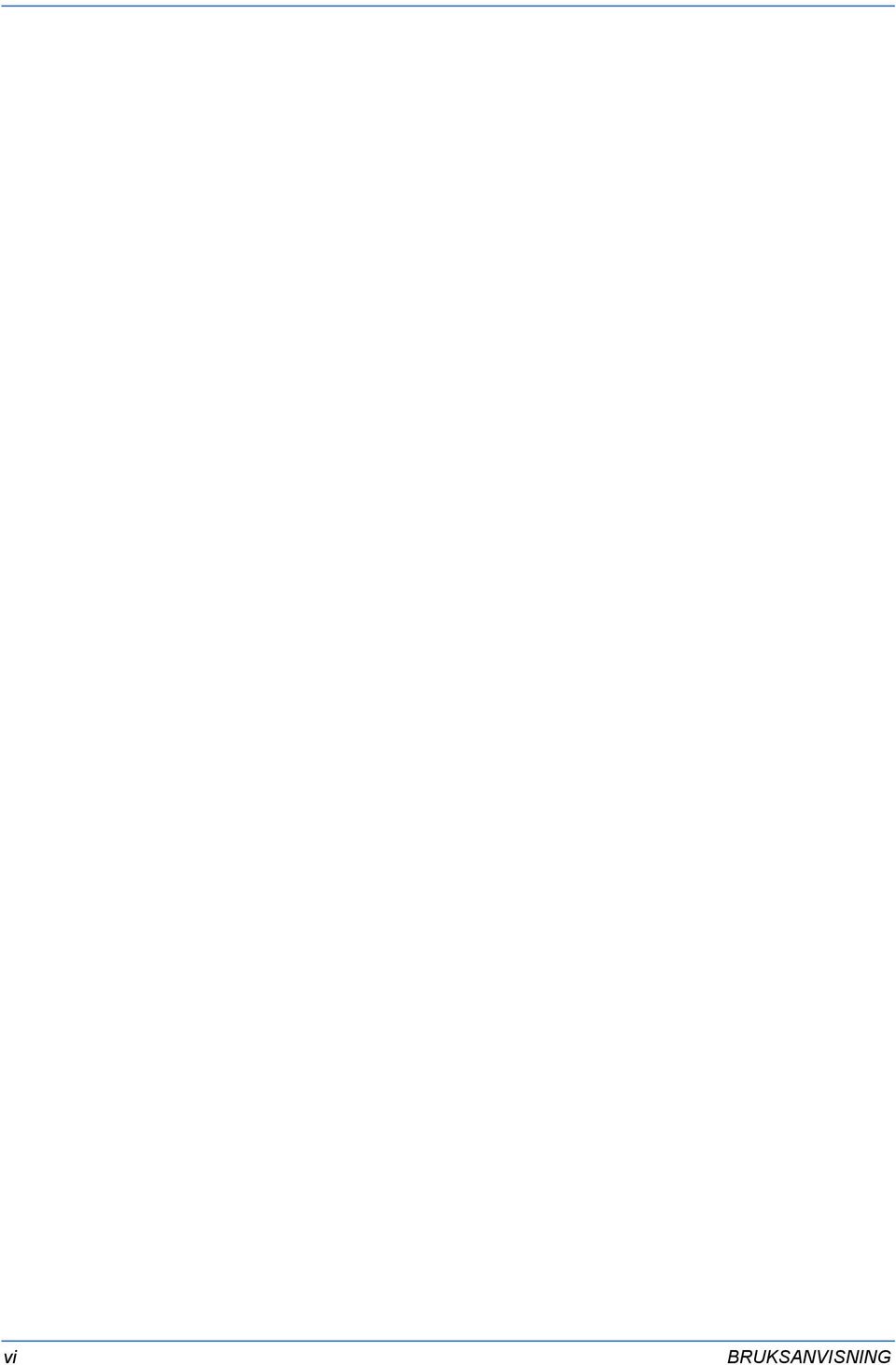

8 vi BRUKSANVISNING

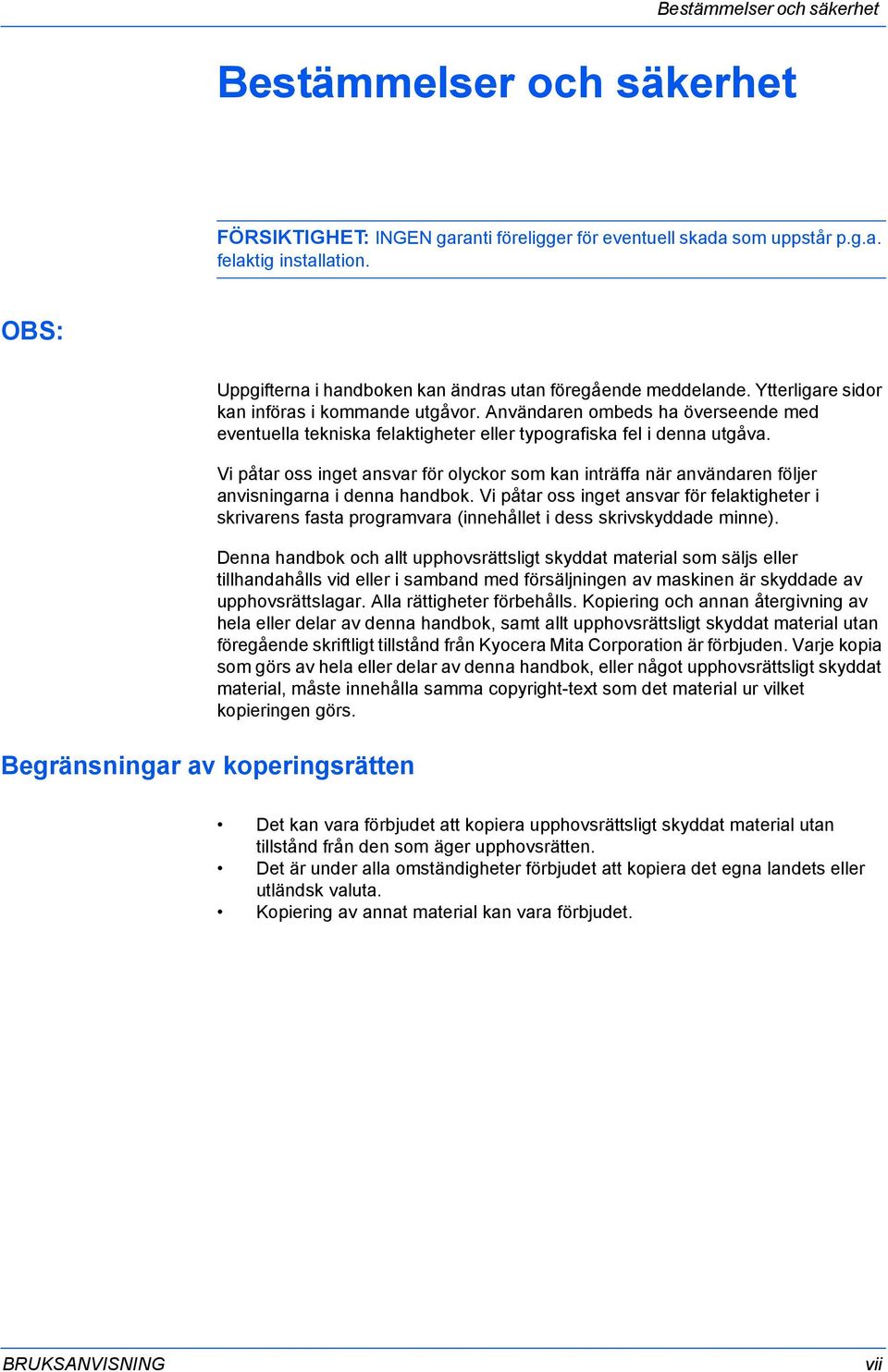

9 Bestämmelser och säkerhet Bestämmelser och säkerhet FÖRSIKTIGHET: INGEN garanti föreligger för eventuell skada som uppstår p.g.a. felaktig installation. OBS: Begränsningar av koperingsrätten Uppgifterna i handboken kan ändras utan föregående meddelande. Ytterligare sidor kan införas i kommande utgåvor. Användaren ombeds ha överseende med eventuella tekniska felaktigheter eller typografiska fel i denna utgåva. Vi påtar oss inget ansvar för olyckor som kan inträffa när användaren följer anvisningarna i denna handbok. Vi påtar oss inget ansvar för felaktigheter i skrivarens fasta programvara (innehållet i dess skrivskyddade minne). Denna handbok och allt upphovsrättsligt skyddat material som säljs eller tillhandahålls vid eller i samband med försäljningen av maskinen är skyddade av upphovsrättslagar. Alla rättigheter förbehålls. Kopiering och annan återgivning av hela eller delar av denna handbok, samt allt upphovsrättsligt skyddat material utan föregående skriftligt tillstånd från Kyocera Mita Corporation är förbjuden. Varje kopia som görs av hela eller delar av denna handbok, eller något upphovsrättsligt skyddat material, måste innehålla samma copyright-text som det material ur vilket kopieringen görs. Det kan vara förbjudet att kopiera upphovsrättsligt skyddat material utan tillstånd från den som äger upphovsrätten. Det är under alla omständigheter förbjudet att kopiera det egna landets eller utländsk valuta. Kopiering av annat material kan vara förbjudet. BRUKSANVISNING vii

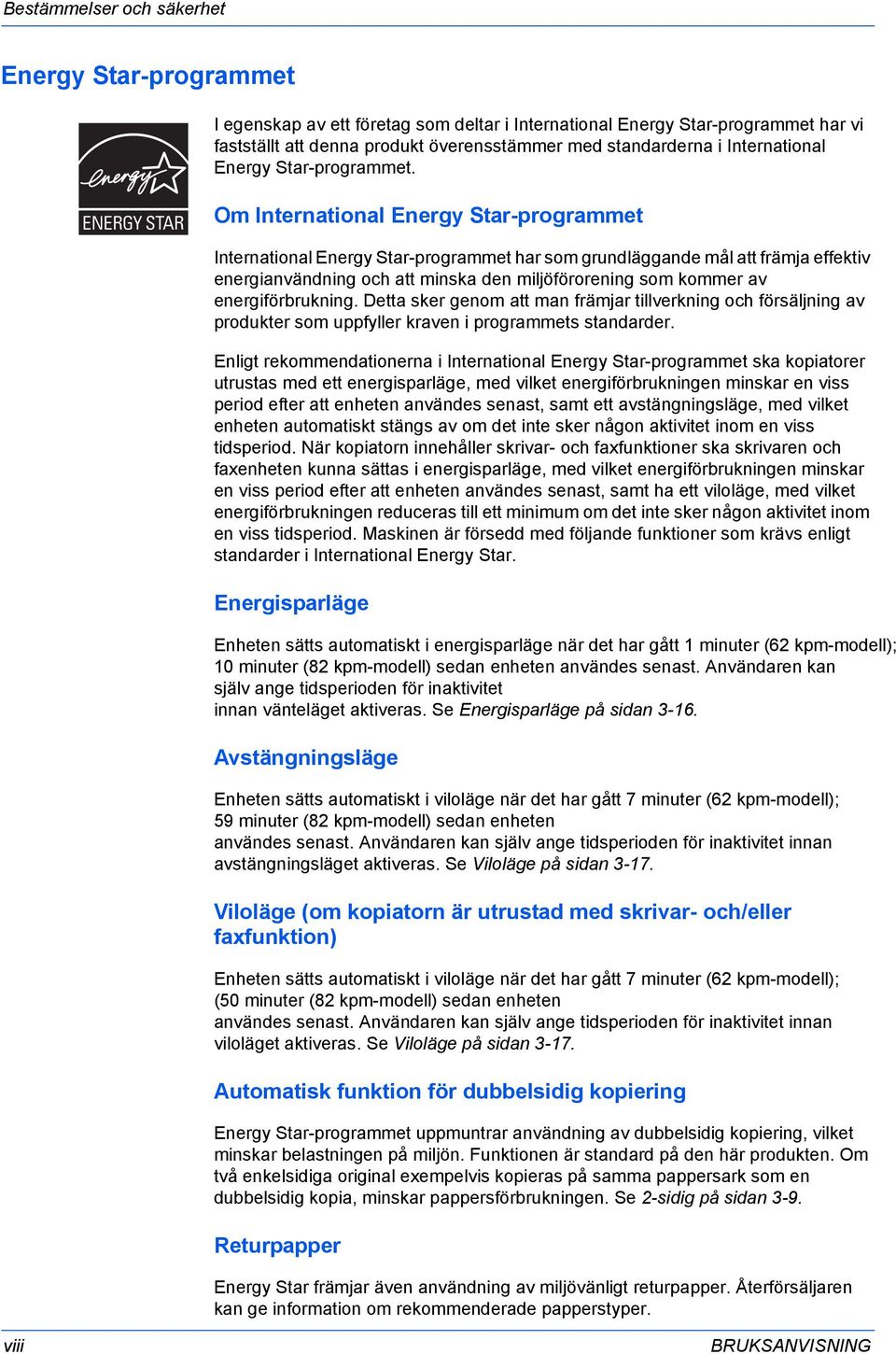

10 Bestämmelser och säkerhet Energy Star-programmet I egenskap av ett företag som deltar i International Energy Star-programmet har vi fastställt att denna produkt överensstämmer med standarderna i International Energy Star-programmet. Om International Energy Star-programmet International Energy Star-programmet har som grundläggande mål att främja effektiv energianvändning och att minska den miljöförorening som kommer av energiförbrukning. Detta sker genom att man främjar tillverkning och försäljning av produkter som uppfyller kraven i programmets standarder. Enligt rekommendationerna i International Energy Star-programmet ska kopiatorer utrustas med ett energisparläge, med vilket energiförbrukningen minskar en viss period efter att enheten användes senast, samt ett avstängningsläge, med vilket enheten automatiskt stängs av om det inte sker någon aktivitet inom en viss tidsperiod. När kopiatorn innehåller skrivar- och faxfunktioner ska skrivaren och faxenheten kunna sättas i energisparläge, med vilket energiförbrukningen minskar en viss period efter att enheten användes senast, samt ha ett viloläge, med vilket energiförbrukningen reduceras till ett minimum om det inte sker någon aktivitet inom en viss tidsperiod. Maskinen är försedd med följande funktioner som krävs enligt standarder i International Energy Star. Energisparläge Enheten sätts automatiskt i energisparläge när det har gått minuter (6 kpm-modell); 0 minuter (8 kpm-modell) sedan enheten användes senast. Användaren kan själv ange tidsperioden för inaktivitet innan vänteläget aktiveras. Se Energisparläge på sidan -6. Avstängningsläge Enheten sätts automatiskt i viloläge när det har gått 7 minuter (6 kpm-modell); 59 minuter (8 kpm-modell) sedan enheten användes senast. Användaren kan själv ange tidsperioden för inaktivitet innan avstängningsläget aktiveras. Se Viloläge på sidan -7. Viloläge (om kopiatorn är utrustad med skrivar- och/eller faxfunktion) Enheten sätts automatiskt i viloläge när det har gått 7 minuter (6 kpm-modell); (50 minuter (8 kpm-modell) sedan enheten användes senast. Användaren kan själv ange tidsperioden för inaktivitet innan viloläget aktiveras. Se Viloläge på sidan -7. Automatisk funktion för dubbelsidig kopiering Energy Star-programmet uppmuntrar användning av dubbelsidig kopiering, vilket minskar belastningen på miljön. Funktionen är standard på den här produkten. Om två enkelsidiga original exempelvis kopieras på samma pappersark som en dubbelsidig kopia, minskar pappersförbrukningen. Se -sidig på sidan -9. Returpapper Energy Star främjar även användning av miljövänligt returpapper. Återförsäljaren kan ge information om rekommenderade papperstyper. viii BRUKSANVISNING

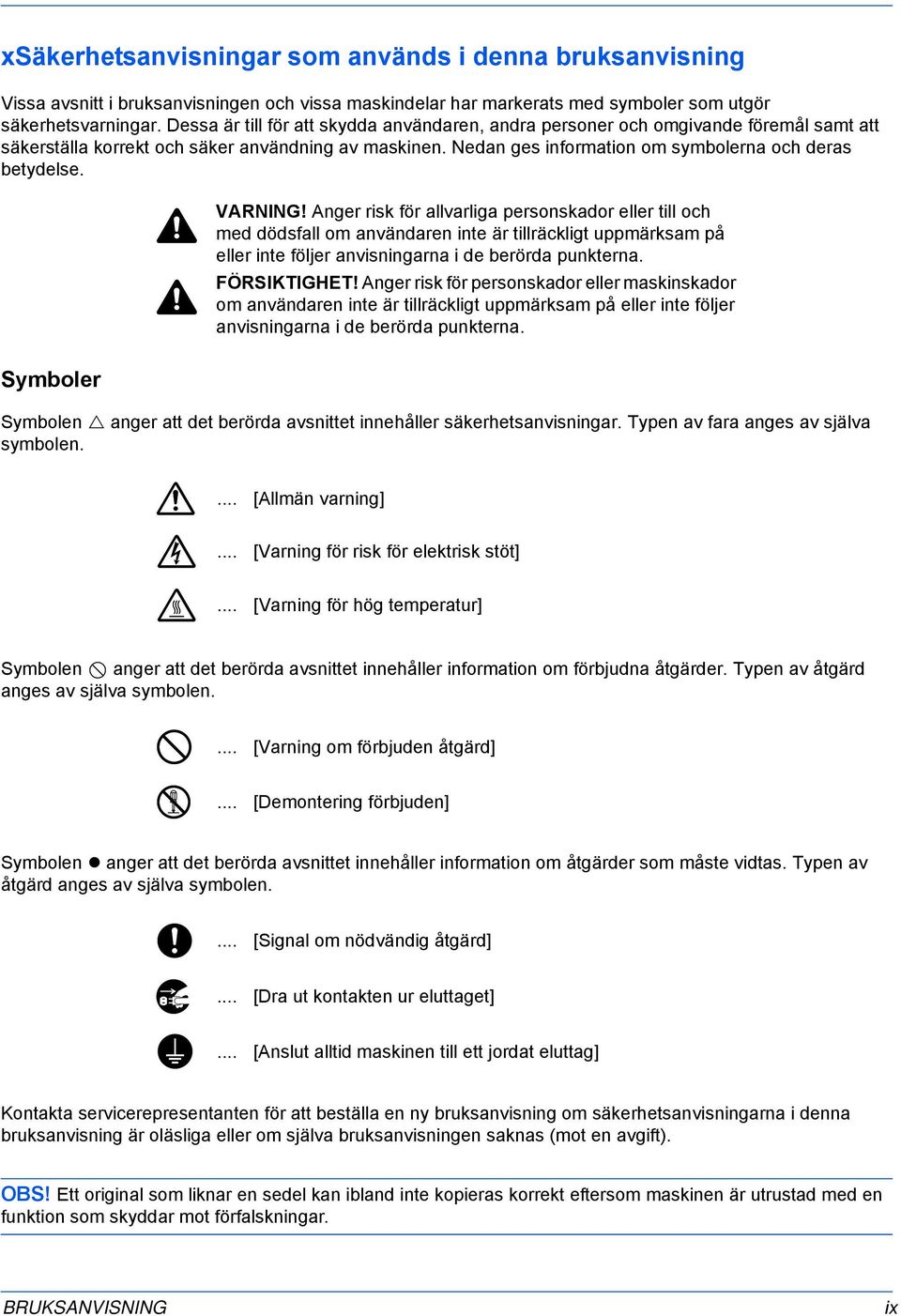

11 xsäkerhetsanvisningar som används i denna bruksanvisning Vissa avsnitt i bruksanvisningen och vissa maskindelar har markerats med symboler som utgör säkerhetsvarningar. Dessa är till för att skydda användaren, andra personer och omgivande föremål samt att säkerställa korrekt och säker användning av maskinen. Nedan ges information om symbolerna och deras betydelse. Symboler VARNING! Anger risk för allvarliga personskador eller till och med dödsfall om användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de berörda punkterna. FÖRSIKTIGHET! Anger risk för personskador eller maskinskador om användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de berörda punkterna. Symbolen anger att det berörda avsnittet innehåller säkerhetsanvisningar. Typen av fara anges av själva symbolen.... [Allmän varning]... [Varning för risk för elektrisk stöt]... [Varning för hög temperatur] Symbolen anger att det berörda avsnittet innehåller information om förbjudna åtgärder. Typen av åtgärd anges av själva symbolen.... [Varning om förbjuden åtgärd]... [Demontering förbjuden] Symbolen anger att det berörda avsnittet innehåller information om åtgärder som måste vidtas. Typen av åtgärd anges av själva symbolen.... [Signal om nödvändig åtgärd]... [Dra ut kontakten ur eluttaget]... [Anslut alltid maskinen till ett jordat eluttag] Kontakta servicerepresentanten för att beställa en ny bruksanvisning om säkerhetsanvisningarna i denna bruksanvisning är oläsliga eller om själva bruksanvisningen saknas (mot en avgift). OBS! Ett original som liknar en sedel kan ibland inte kopieras korrekt eftersom maskinen är utrustad med en funktion som skyddar mot förfalskningar. BRUKSANVISNING ix

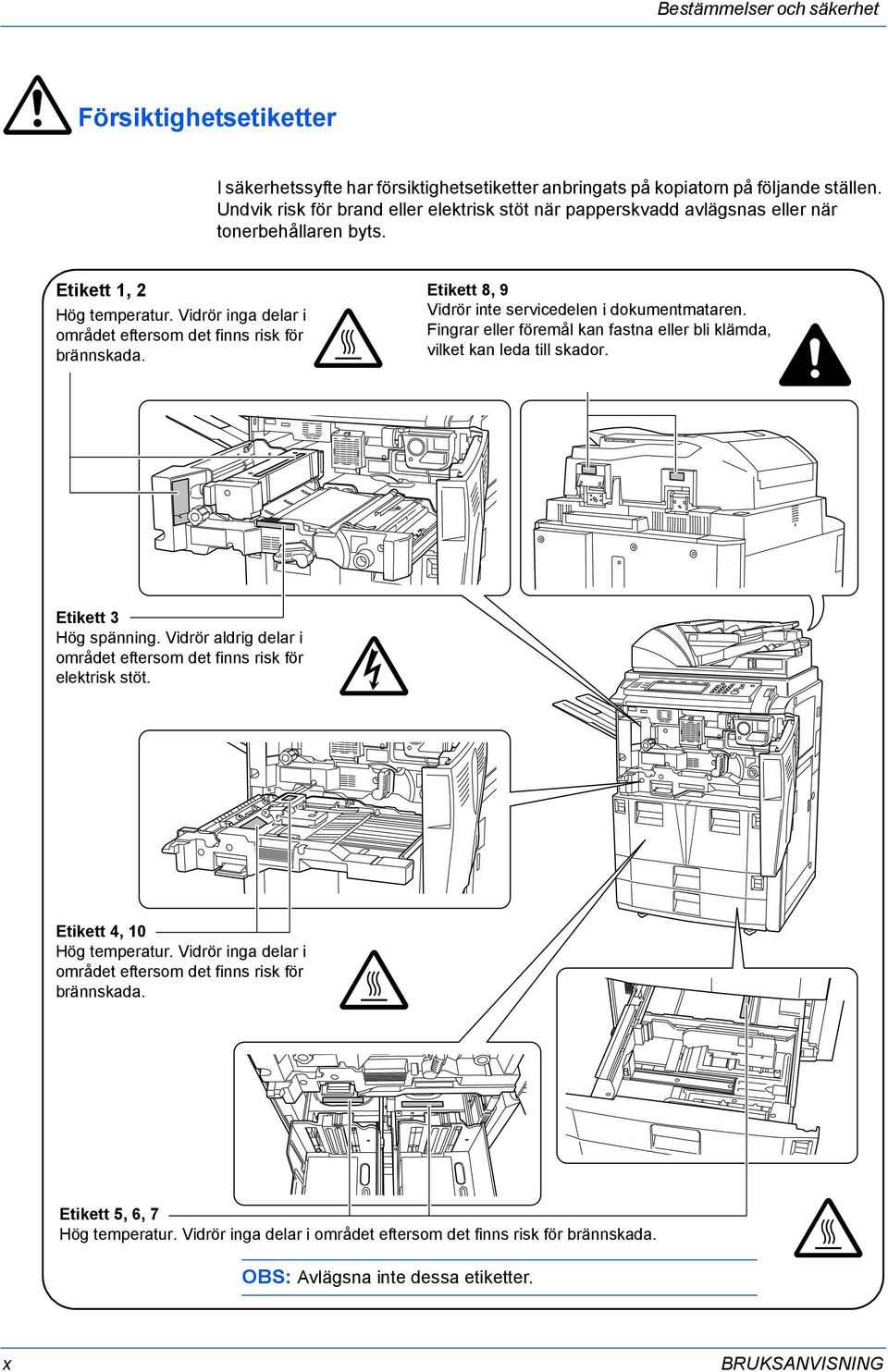

12 Bestämmelser och säkerhet Försiktighetsetiketter I säkerhetssyfte har försiktighetsetiketter anbringats på kopiatorn på följande ställen. Undvik risk för brand eller elektrisk stöt när papperskvadd avlägsnas eller när tonerbehållaren byts. Etikett, Hög temperatur. Vidrör inga delar i området eftersom det finns risk för brännskada. Etikett 8, 9 Vidrör inte servicedelen i dokumentmataren. Fingrar eller föremål kan fastna eller bli klämda, vilket kan leda till skador. Etikett Hög spänning. Vidrör aldrig delar i området eftersom det finns risk för elektrisk stöt. Etikett 4, 0 Hög temperatur. Vidrör inga delar i området eftersom det finns risk för brännskada. Etikett 5, 6, 7 Hög temperatur. Vidrör inga delar i området eftersom det finns risk för brännskada. OBS: Avlägsna inte dessa etiketter. x BRUKSANVISNING

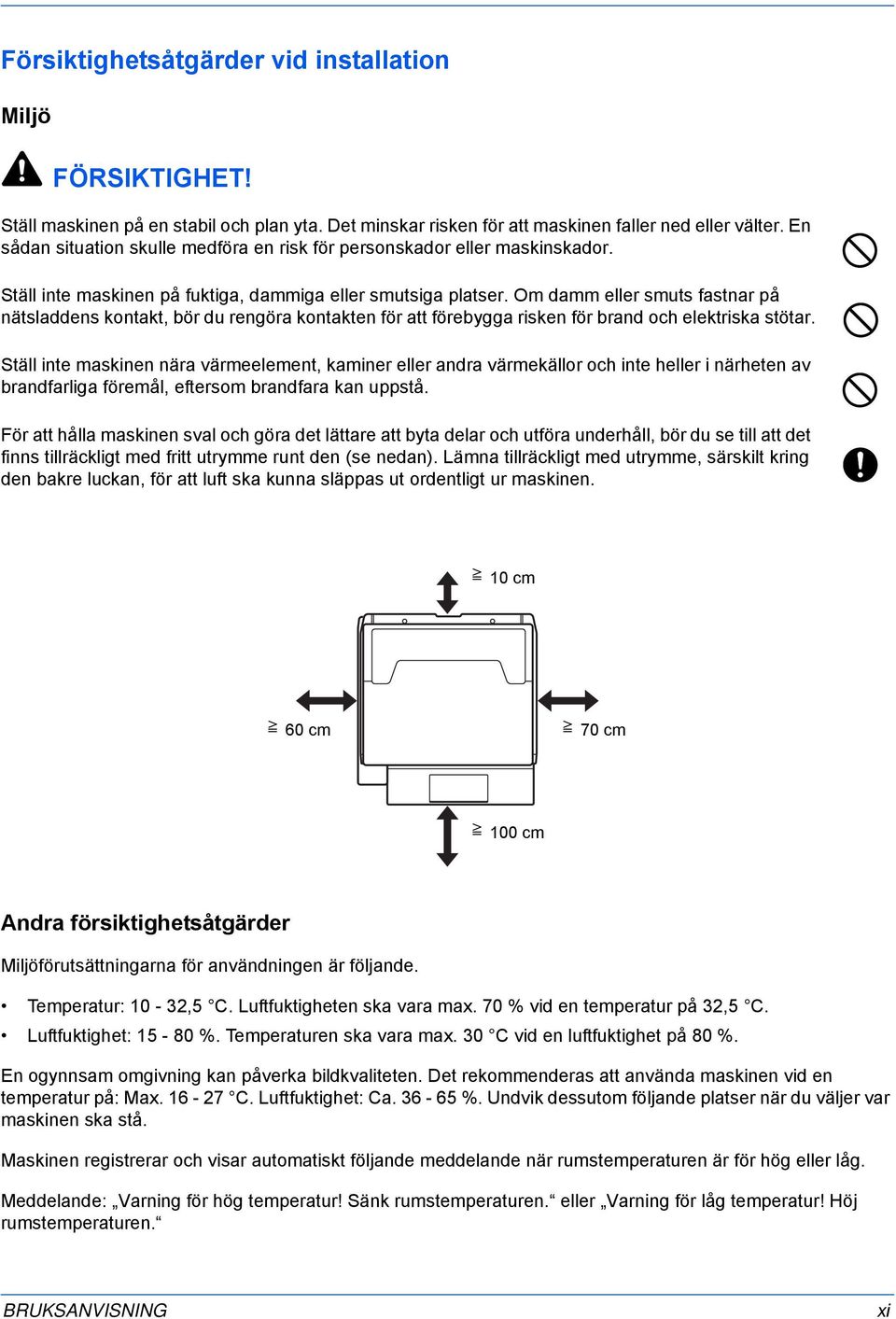

13 Försiktighetsåtgärder vid installation Miljö FÖRSIKTIGHET! Ställ maskinen på en stabil och plan yta. Det minskar risken för att maskinen faller ned eller välter. En sådan situation skulle medföra en risk för personskador eller maskinskador. Ställ inte maskinen på fuktiga, dammiga eller smutsiga platser. Om damm eller smuts fastnar på nätsladdens kontakt, bör du rengöra kontakten för att förebygga risken för brand och elektriska stötar. Ställ inte maskinen nära värmeelement, kaminer eller andra värmekällor och inte heller i närheten av brandfarliga föremål, eftersom brandfara kan uppstå. För att hålla maskinen sval och göra det lättare att byta delar och utföra underhåll, bör du se till att det finns tillräckligt med fritt utrymme runt den (se nedan). Lämna tillräckligt med utrymme, särskilt kring den bakre luckan, för att luft ska kunna släppas ut ordentligt ur maskinen. 0 cm 60 cm 70 cm 00 cm Andra försiktighetsåtgärder Miljöförutsättningarna för användningen är följande. Temperatur: 0 -,5 C. Luftfuktigheten ska vara max. 70 % vid en temperatur på,5 C. Luftfuktighet: 5-80 %. Temperaturen ska vara max. 0 C vid en luftfuktighet på 80 %. En ogynnsam omgivning kan påverka bildkvaliteten. Det rekommenderas att använda maskinen vid en temperatur på: Max. 6-7 C. Luftfuktighet: Ca %. Undvik dessutom följande platser när du väljer var maskinen ska stå. Maskinen registrerar och visar automatiskt följande meddelande när rumstemperaturen är för hög eller låg. Meddelande: Varning för hög temperatur! Sänk rumstemperaturen. eller Varning för låg temperatur! Höj rumstemperaturen. BRUKSANVISNING xi

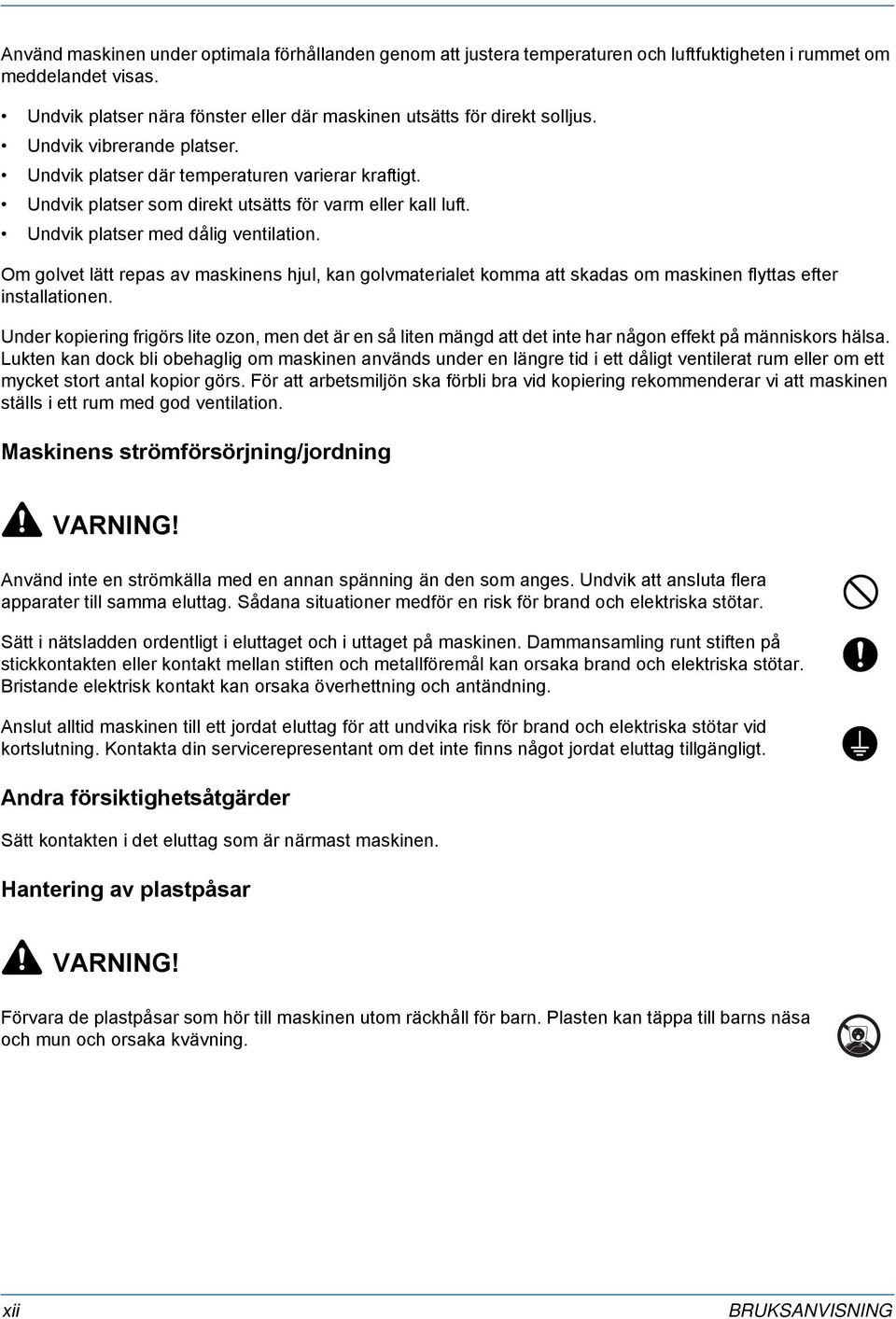

14 Använd maskinen under optimala förhållanden genom att justera temperaturen och luftfuktigheten i rummet om meddelandet visas. Undvik platser nära fönster eller där maskinen utsätts för direkt solljus. Undvik vibrerande platser. Undvik platser där temperaturen varierar kraftigt. Undvik platser som direkt utsätts för varm eller kall luft. Undvik platser med dålig ventilation. Om golvet lätt repas av maskinens hjul, kan golvmaterialet komma att skadas om maskinen flyttas efter installationen. Under kopiering frigörs lite ozon, men det är en så liten mängd att det inte har någon effekt på människors hälsa. Lukten kan dock bli obehaglig om maskinen används under en längre tid i ett dåligt ventilerat rum eller om ett mycket stort antal kopior görs. För att arbetsmiljön ska förbli bra vid kopiering rekommenderar vi att maskinen ställs i ett rum med god ventilation. Maskinens strömförsörjning/jordning VARNING! Använd inte en strömkälla med en annan spänning än den som anges. Undvik att ansluta flera apparater till samma eluttag. Sådana situationer medför en risk för brand och elektriska stötar. Sätt i nätsladden ordentligt i eluttaget och i uttaget på maskinen. Dammansamling runt stiften på stickkontakten eller kontakt mellan stiften och metallföremål kan orsaka brand och elektriska stötar. Bristande elektrisk kontakt kan orsaka överhettning och antändning. Anslut alltid maskinen till ett jordat eluttag för att undvika risk för brand och elektriska stötar vid kortslutning. Kontakta din servicerepresentant om det inte finns något jordat eluttag tillgängligt. Andra försiktighetsåtgärder Sätt kontakten i det eluttag som är närmast maskinen. Hantering av plastpåsar VARNING! Förvara de plastpåsar som hör till maskinen utom räckhåll för barn. Plasten kan täppa till barns näsa och mun och orsaka kvävning. xii BRUKSANVISNING

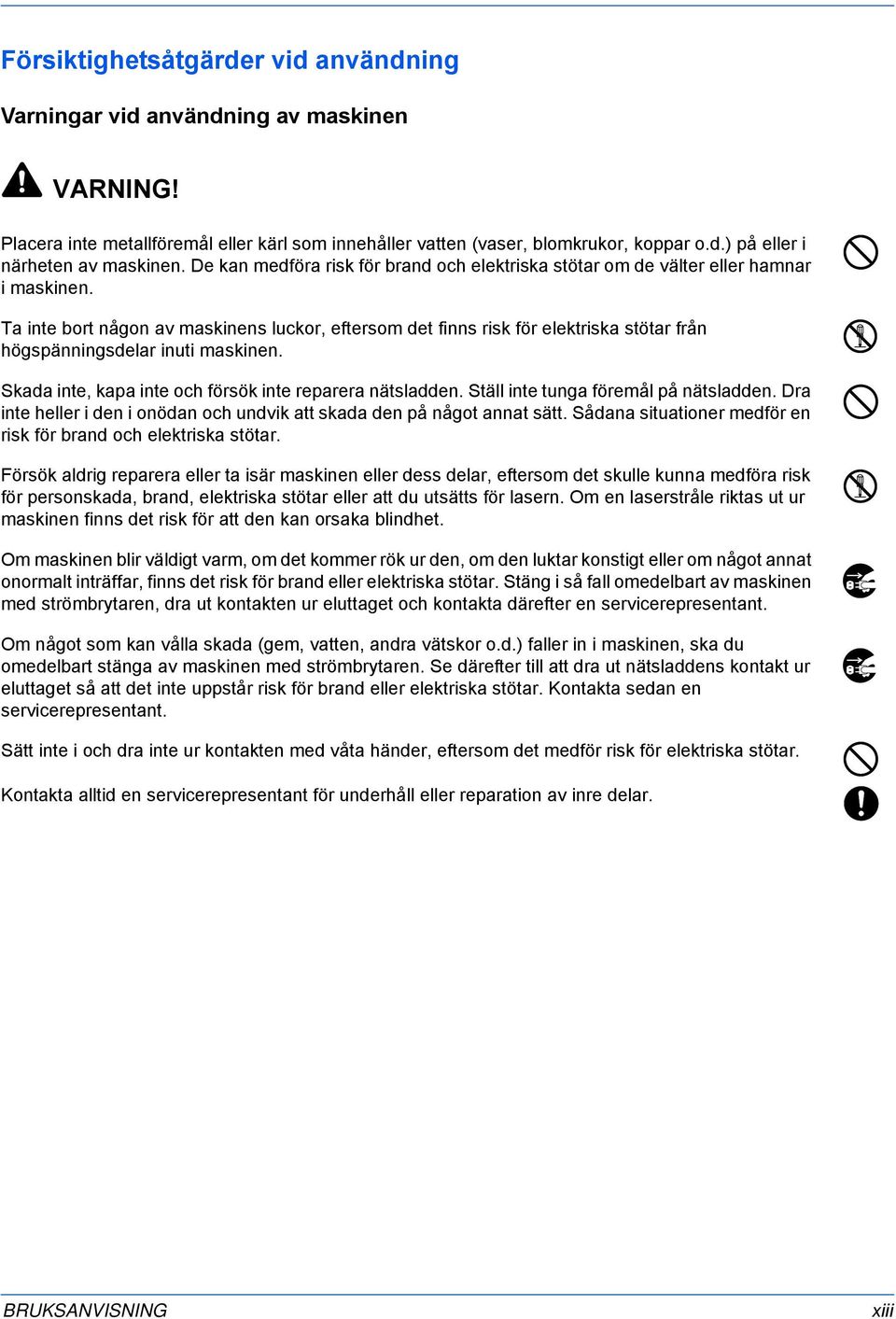

15 Försiktighetsåtgärder vid användning Varningar vid användning av maskinen VARNING! Placera inte metallföremål eller kärl som innehåller vatten (vaser, blomkrukor, koppar o.d.) på eller i närheten av maskinen. De kan medföra risk för brand och elektriska stötar om de välter eller hamnar i maskinen. Ta inte bort någon av maskinens luckor, eftersom det finns risk för elektriska stötar från högspänningsdelar inuti maskinen. Skada inte, kapa inte och försök inte reparera nätsladden. Ställ inte tunga föremål på nätsladden. Dra inte heller i den i onödan och undvik att skada den på något annat sätt. Sådana situationer medför en risk för brand och elektriska stötar. Försök aldrig reparera eller ta isär maskinen eller dess delar, eftersom det skulle kunna medföra risk för personskada, brand, elektriska stötar eller att du utsätts för lasern. Om en laserstråle riktas ut ur maskinen finns det risk för att den kan orsaka blindhet. Om maskinen blir väldigt varm, om det kommer rök ur den, om den luktar konstigt eller om något annat onormalt inträffar, finns det risk för brand eller elektriska stötar. Stäng i så fall omedelbart av maskinen med strömbrytaren, dra ut kontakten ur eluttaget och kontakta därefter en servicerepresentant. Om något som kan vålla skada (gem, vatten, andra vätskor o.d.) faller in i maskinen, ska du omedelbart stänga av maskinen med strömbrytaren. Se därefter till att dra ut nätsladdens kontakt ur eluttaget så att det inte uppstår risk för brand eller elektriska stötar. Kontakta sedan en servicerepresentant. Sätt inte i och dra inte ur kontakten med våta händer, eftersom det medför risk för elektriska stötar. Kontakta alltid en servicerepresentant för underhåll eller reparation av inre delar. BRUKSANVISNING xiii

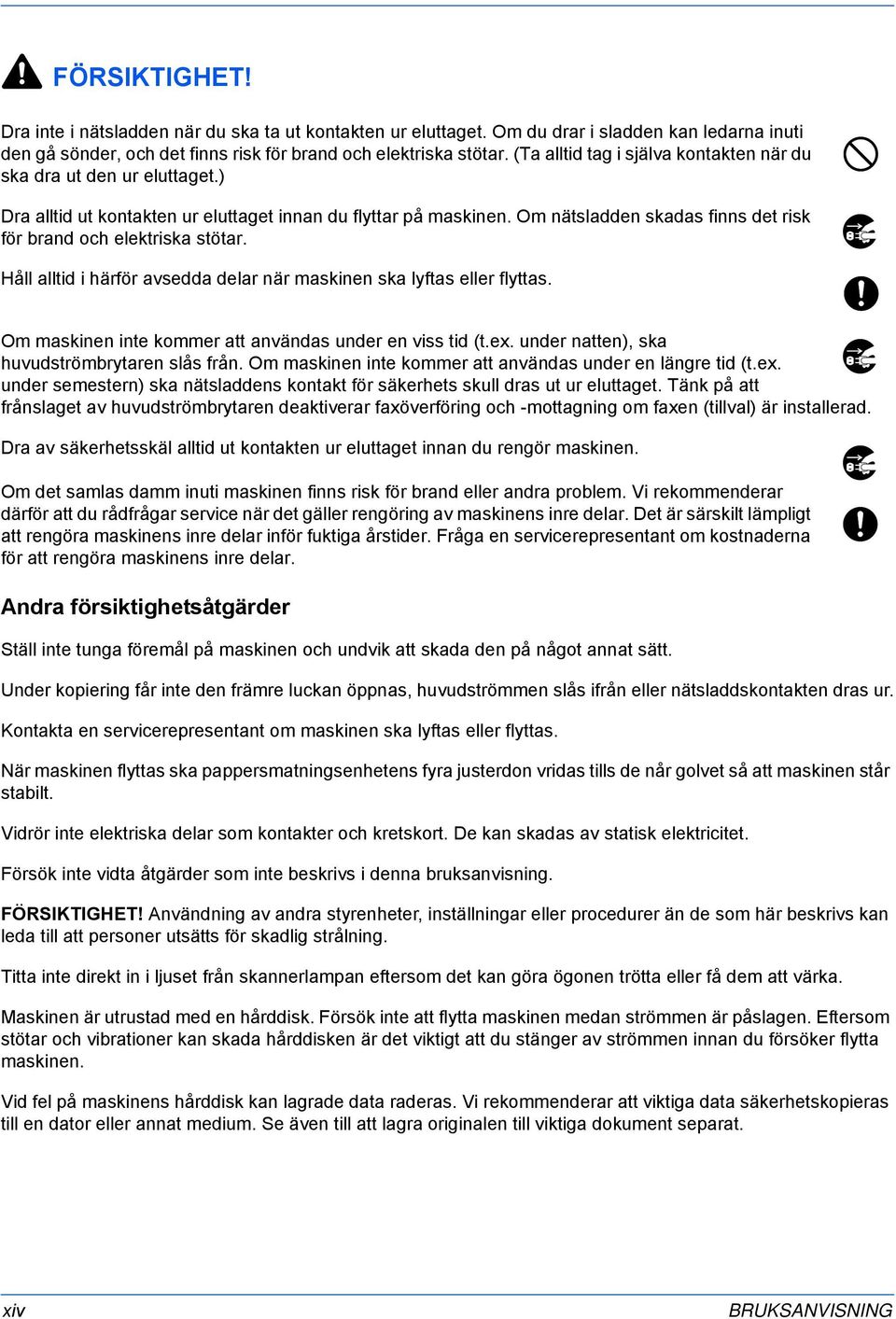

16 FÖRSIKTIGHET! Dra inte i nätsladden när du ska ta ut kontakten ur eluttaget. Om du drar i sladden kan ledarna inuti den gå sönder, och det finns risk för brand och elektriska stötar. (Ta alltid tag i själva kontakten när du ska dra ut den ur eluttaget.) Dra alltid ut kontakten ur eluttaget innan du flyttar på maskinen. Om nätsladden skadas finns det risk för brand och elektriska stötar. Håll alltid i härför avsedda delar när maskinen ska lyftas eller flyttas. Om maskinen inte kommer att användas under en viss tid (t.ex. under natten), ska huvudströmbrytaren slås från. Om maskinen inte kommer att användas under en längre tid (t.ex. under semestern) ska nätsladdens kontakt för säkerhets skull dras ut ur eluttaget. Tänk på att frånslaget av huvudströmbrytaren deaktiverar faxöverföring och -mottagning om faxen (tillval) är installerad. Dra av säkerhetsskäl alltid ut kontakten ur eluttaget innan du rengör maskinen. Om det samlas damm inuti maskinen finns risk för brand eller andra problem. Vi rekommenderar därför att du rådfrågar service när det gäller rengöring av maskinens inre delar. Det är särskilt lämpligt att rengöra maskinens inre delar inför fuktiga årstider. Fråga en servicerepresentant om kostnaderna för att rengöra maskinens inre delar. Andra försiktighetsåtgärder Ställ inte tunga föremål på maskinen och undvik att skada den på något annat sätt. Under kopiering får inte den främre luckan öppnas, huvudströmmen slås ifrån eller nätsladdskontakten dras ur. Kontakta en servicerepresentant om maskinen ska lyftas eller flyttas. När maskinen flyttas ska pappersmatningsenhetens fyra justerdon vridas tills de når golvet så att maskinen står stabilt. Vidrör inte elektriska delar som kontakter och kretskort. De kan skadas av statisk elektricitet. Försök inte vidta åtgärder som inte beskrivs i denna bruksanvisning. FÖRSIKTIGHET! Användning av andra styrenheter, inställningar eller procedurer än de som här beskrivs kan leda till att personer utsätts för skadlig strålning. Titta inte direkt in i ljuset från skannerlampan eftersom det kan göra ögonen trötta eller få dem att värka. Maskinen är utrustad med en hårddisk. Försök inte att flytta maskinen medan strömmen är påslagen. Eftersom stötar och vibrationer kan skada hårddisken är det viktigt att du stänger av strömmen innan du försöker flytta maskinen. Vid fel på maskinens hårddisk kan lagrade data raderas. Vi rekommenderar att viktiga data säkerhetskopieras till en dator eller annat medium. Se även till att lagra originalen till viktiga dokument separat. xiv BRUKSANVISNING

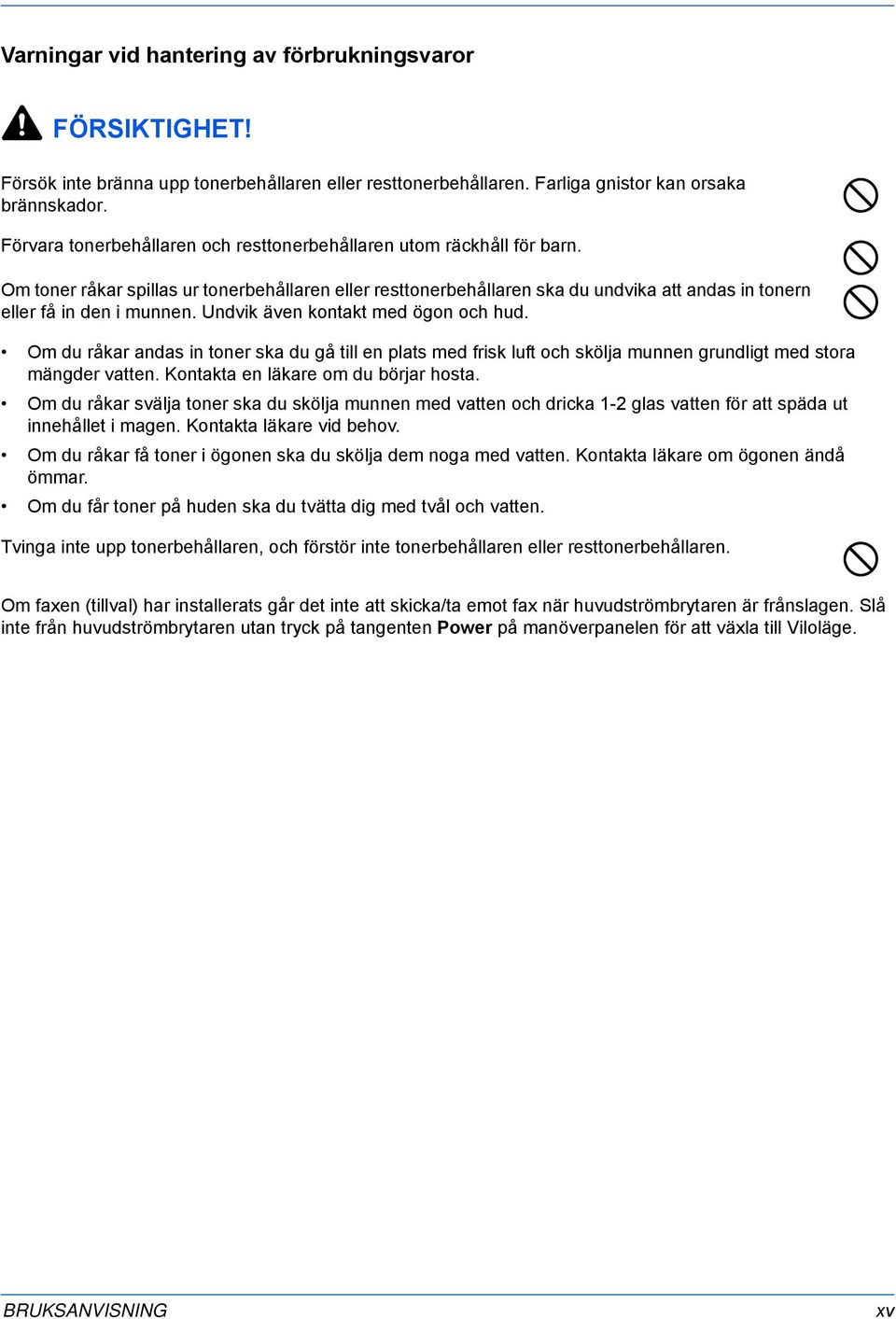

17 Varningar vid hantering av förbrukningsvaror FÖRSIKTIGHET! Försök inte bränna upp tonerbehållaren eller resttonerbehållaren. Farliga gnistor kan orsaka brännskador. Förvara tonerbehållaren och resttonerbehållaren utom räckhåll för barn. Om toner råkar spillas ur tonerbehållaren eller resttonerbehållaren ska du undvika att andas in tonern eller få in den i munnen. Undvik även kontakt med ögon och hud. Om du råkar andas in toner ska du gå till en plats med frisk luft och skölja munnen grundligt med stora mängder vatten. Kontakta en läkare om du börjar hosta. Om du råkar svälja toner ska du skölja munnen med vatten och dricka - glas vatten för att späda ut innehållet i magen. Kontakta läkare vid behov. Om du råkar få toner i ögonen ska du skölja dem noga med vatten. Kontakta läkare om ögonen ändå ömmar. Om du får toner på huden ska du tvätta dig med tvål och vatten. Tvinga inte upp tonerbehållaren, och förstör inte tonerbehållaren eller resttonerbehållaren. Om faxen (tillval) har installerats går det inte att skicka/ta emot fax när huvudströmbrytaren är frånslagen. Slå inte från huvudströmbrytaren utan tryck på tangenten Power på manöverpanelen för att växla till Viloläge. BRUKSANVISNING xv

18 Andra försiktighetsåtgärder Lämna tillbaka den tomma tonerbehållaren och resttonerbehållaren till din återförsäljare eller servicerepresentant. Insamlade tonerbehållare och resttonerbehållare återvinns eller kasseras i enlighet med gällande bestämmelser. Förvara maskinen på en plats där den inte utsätts för direkt solljus. Förvara maskinen på en plats där temperaturen håller sig under 40 ºC och det inte förekommer kraftiga temperatur- eller luftfuktighetssvängningar. Om maskinen ska stå oanvänd under en längre tid, bör papperet tas ut ur kassetten och MP-facket och läggas tillbaka i sin förpackning som sedan förseglas. xvi BRUKSANVISNING

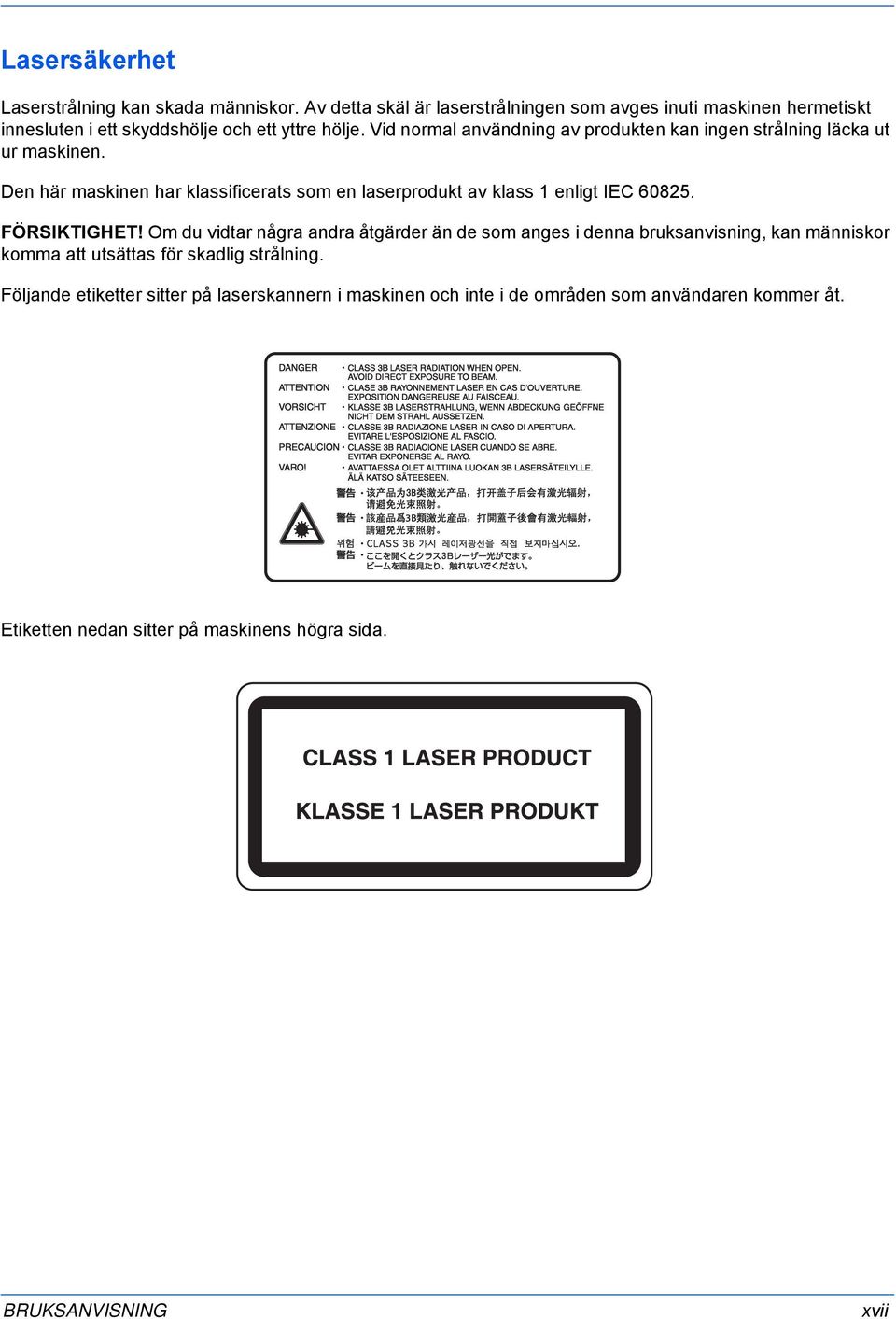

19 Lasersäkerhet Laserstrålning kan skada människor. Av detta skäl är laserstrålningen som avges inuti maskinen hermetiskt innesluten i ett skyddshölje och ett yttre hölje. Vid normal användning av produkten kan ingen strålning läcka ut ur maskinen. Den här maskinen har klassificerats som en laserprodukt av klass enligt IEC FÖRSIKTIGHET! Om du vidtar några andra åtgärder än de som anges i denna bruksanvisning, kan människor komma att utsättas för skadlig strålning. Följande etiketter sitter på laserskannern i maskinen och inte i de områden som användaren kommer åt. Etiketten nedan sitter på maskinens högra sida. BRUKSANVISNING xvii

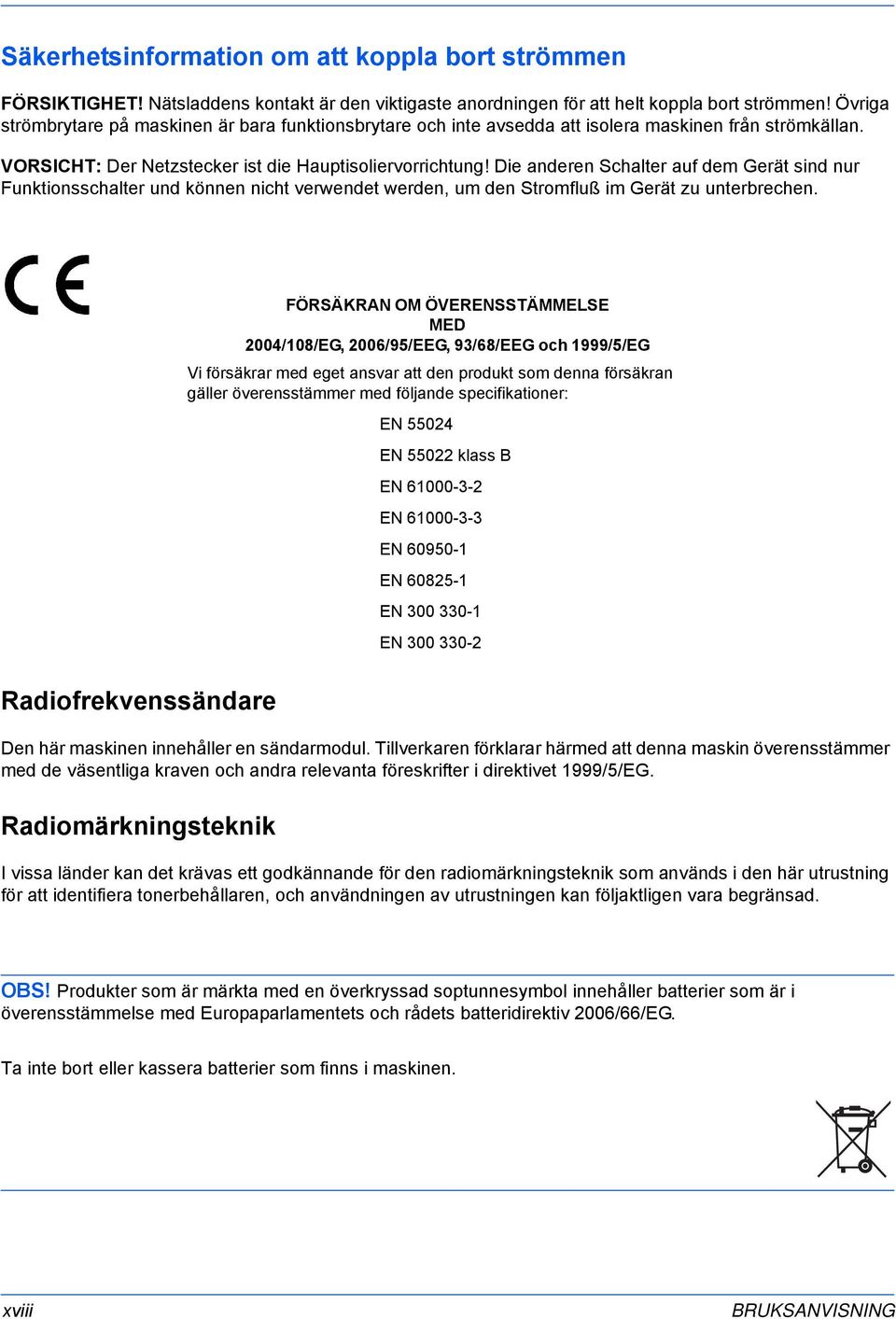

20 Säkerhetsinformation om att koppla bort strömmen FÖRSIKTIGHET! Nätsladdens kontakt är den viktigaste anordningen för att helt koppla bort strömmen! Övriga strömbrytare på maskinen är bara funktionsbrytare och inte avsedda att isolera maskinen från strömkällan. VORSICHT: Der Netzstecker ist die Hauptisoliervorrichtung! Die anderen Schalter auf dem Gerät sind nur Funktionsschalter und können nicht verwendet werden, um den Stromfluß im Gerät zu unterbrechen. FÖRSÄKRAN OM ÖVERENSSTÄMMELSE MED 004/08/EG, 006/95/EEG, 9/68/EEG och 999/5/EG Vi försäkrar med eget ansvar att den produkt som denna försäkran gäller överensstämmer med följande specifikationer: EN 5504 EN 550 klass B EN EN EN EN EN EN Radiofrekvenssändare Den här maskinen innehåller en sändarmodul. Tillverkaren förklarar härmed att denna maskin överensstämmer med de väsentliga kraven och andra relevanta föreskrifter i direktivet 999/5/EG. Radiomärkningsteknik I vissa länder kan det krävas ett godkännande för den radiomärkningsteknik som används i den här utrustning för att identifiera tonerbehållaren, och användningen av utrustningen kan följaktligen vara begränsad. OBS! Produkter som är märkta med en överkryssad soptunnesymbol innehåller batterier som är i överensstämmelse med Europaparlamentets och rådets batteridirektiv 006/66/EG. Ta inte bort eller kassera batterier som finns i maskinen. xviii BRUKSANVISNING

21 Inledning Inledning Handböcker som medföljer Denna bruksanvisning har följande kapitel: Maskindelar - beskriver namnen och funktionerna hos maskinen och kontrollpanelen. Förberedelser - innehåller information om vilka förberedelser som behöver göras före kopieringen. Vanlig användning - beskriver hur du slår på och stänger av maskinen och gör enklare kopior. 4 Tillvalsutrustning - innehåller en översikt över de tillval som finns tillgängliga till kopiatorn. 5 Underhåll - beskriver underhåll och påfyllning av toner 6 Felsökning - förklarar hantering av problem såsom felindikationer och papperskvaddar. 7 Specifikationer - innehåller maskinspecifikationer. Följande handböcker medföljer maskinen. Se handboken som gäller funktionen du vill utföra. Bruksanvisning (denna handbok) Denna Bruksanvisning beskriver grunderna i kopiering och felsökning. Advanced Operation Guide Advanced Operation Guide innehåller beskrivningar av de avancerade kopieringsfunktioner och grundinställningar som kan ställas in på maskinen. BRUKSANVISNING xix

22 Inledning Skrivsätt I den här handboken används följande typografiska markeringar: Alternativ Beskrivning Exempel Kursiv stil Fetstil Obs Viktigt Används för att indikera meddelanden och namn som visas i kontrollpanelen, och referenser till övrig information och andra dokument. Används för tonvikt samt för att indikera knappar i kontrollpanelen och touchpanelen. Används för att ge ytterligare information om en funktion eller egenskap. Kan även innehålla hänvisningar till andra trycksaker. Används för att ge viktig information. Innehåller ytterligare alternativ för Exponering. Närmare information finns i kapitel, Advanced Operation Guide. Tryck på Scanning klar när du har scannat alla original. OBS: Närmare information om hur du väljer papper manuellt finns i kapitel, Advanced Operation Guide. VIKTIGT: Rengör dokumentmataren och dokumentglaset med en mjuk och torr rengöringsduk. Försiktighet Varning Anger att personskada eller mekanisk skada kan bli resultatet av att användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de markerade föreskrifterna. Anger att allvarlig skada eller t.o.m. dödsfall kan bli resultatet av att användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de markerade föreskrifterna. FÖRSIKTIGHET: Dra för säkerhets skull alltid ut nätsladden innan du rengör kopiatorn. VARNING: Laddarområdet utsätts för högspänning. xx BRUKSANVISNING

23 Innehåll Utnyttja maskinens funktioner maximalt i Bestämmelser och säkerhet vii Inledning xix Maskindelar Kopiator Dokumentmatare Inre delar Kontrollpanel Touchpanel Startskärm Skärmen Användarval Skärmen Funktion Skärmen Program Förberedelse Fylla på papper Innan du fyller på papper Fylla på papper i kassett och Fylla på papper i kassett och Fylla på papper i MP-magasinet Fylla på papper i sido-kassetten (tillval) Ange papperstyp och pappersstorlek Pappersstorlek - kassetterna och Papperstyp - kassetterna till Pappersstorlek - MP-magasinet Papperstyp - MP-magasinet Lägga dokument på glaset Dokumentmatare Med dokumenthanteraren Med dokumentglaset Välja språk Vanlig användning Slå på och av strömmen Slå på strömmen Slå av strömmen Kopieringsinstruktioner Bildkvalitet Exponeringsläge Förminska/Förstora Autozoom Manuell zoom Förinställd zoom XY Zoom BRUKSANVISNING xxi

24 xxii BRUKSANVISNING -sidig/split sidig Split Sorteringsläge Mellankopieringsläge Jobbreservation Energilägen Energisparläge Auto energisparläge Viloläge Auto viloläge Tillvalsutrustning Översikt Sido-kassett Finisher Nyckelräkneverk Sätta in nyckelräkneverket Skrivarkort Scannerkort Säkerhetskort Underhåll Rengöra kopiatorn Rengöra dokumentmataren och dokumentglaset Rengöra glasskivan Byta ut tonerbehållarna Felsökning Åtgärda fel Åtgärder vid felmeddelanden Rensa papperskvaddar Indikatorer som anger var papper har fastnat Försiktighetsåtgärder vid papperskvaddar Kassett Kassett Kassett och MP-magasin Innanför höger lucka Sido-kassett (tillval) Pappersbana Dubbelsidesenhet Dokumentmatare Finisher (tillval) Specifikationer Kopiator Kopieringskapacitet Sido-kassett (tillval) Finisher (tillval) Miljöspecifikationer Sakregister xxii BRUKSANVISNING -sidig/split sidig Split Sorteringsläge Mellankopieringsläge Jobbreservation Energilägen Energisparläge Auto energisparläge Viloläge Auto viloläge Tillvalsutrustning Översikt Sido-kassett Finisher Nyckelräkneverk Sätta in nyckelräkneverket Skrivarkort Scannerkort Säkerhetskort Underhåll Rengöra kopiatorn Rengöra dokumentmataren och dokumentglaset Rengöra glasskivan Byta ut tonerbehållarna Felsökning Åtgärda fel Åtgärder vid felmeddelanden Rensa papperskvaddar Indikatorer som anger var papper har fastnat Försiktighetsåtgärder vid papperskvaddar Kassett Kassett Kassett och MP-magasin Innanför höger lucka Sido-kassett (tillval) Pappersbana Dubbelsidesenhet Dokumentmatare Finisher (tillval) Specifikationer Kopiator Kopieringskapacitet Sido-kassett (tillval) Finisher (tillval) Miljöspecifikationer Sakregister xxii BRUKSANVISNING -sidig/split sidig Split Sorteringsläge Mellankopieringsläge Jobbreservation Energilägen Energisparläge Auto energisparläge Viloläge Auto viloläge Tillvalsutrustning Översikt Sido-kassett Finisher Nyckelräkneverk Sätta in nyckelräkneverket Skrivarkort Scannerkort Säkerhetskort Underhåll Rengöra kopiatorn Rengöra dokumentmataren och dokumentglaset Rengöra glasskivan Byta ut tonerbehållarna Felsökning Åtgärda fel Åtgärder vid felmeddelanden Rensa papperskvaddar Indikatorer som anger var papper har fastnat Försiktighetsåtgärder vid papperskvaddar Kassett Kassett Kassett och MP-magasin Innanför höger lucka Sido-kassett (tillval) Pappersbana Dubbelsidesenhet Dokumentmatare Finisher (tillval) Specifikationer Kopiator Kopieringskapacitet Sido-kassett (tillval) Finisher (tillval) Miljöspecifikationer Sakregister Högkapacitetsmatare Högkapacitetsmatare (tillval)

25 Maskindelar Kopiator Kontrollpanel Låsreglage på kontrollpanel Dokumentmatare 4 Kassett 5 Kassett 6 Kassett 7 Kassett 4 8 MP-magasin (multi-purpose) 9 Pappersbreddstöd 0 Förlängning på MP-magasin Höger lucka Handtag BRUKSANVISNING -

26 Maskindelar Huvudströmbrytare 4 Kåpa på huvudströmbrytare 5 Undre lucka på dokumentmatare 6 Indikatorer för originalstorlek 7 Dokumentglas 8 Frontlucka 9 Utmatningsfack (tillval) 0 Handtag Nätsladd - BRUKSANVISNING

27 Maskindelar Dokumentmatare Dokumentfack Breddstöd 4 Fack för rengöringduk 5 Originalindikator 6 Övre lucka på dokumentmatare 7 Utmatningsstöd 8 Reglage för vinkeljustering på dokumentmatare 9 Utmatningsbord för original BRUKSANVISNING -

28 Maskindelar Inre delar Tonerbehållare Frikopplingsspak för tonerbehållare Pappersmatare Vred A 4 Reglage A 5 Vred A 6 Dubbelsidesenhet 7 Pappersmatare 8 Pappersbreddstöd 9 Pappersbreddstöd 40 Papperslängdstöd 4 Papperslängdstöd -4 BRUKSANVISNING

29 Maskindelar Kontrollpanel Klar Klar för för kopiering Papper stl. Format 00% 00% Set St. in Vanligt Recycled Återv. A Vanligt Vanligt Vanligt APS auto Auto % ppr-val MP-fack 00% Vanligt Vanligt Förminska/ förstora Förstora 4-i- kopia Marginal Vänster Kant- radering Automatisk exponering Exponering Exp.- Exponering läge läge Av Inget Häfta Vä. Övre Häfta /Hålslå Normal Användar val Användar val Funktion Funktion Program Program Ratt för ljusstyrka Copy Copier (Kopiator) Printer (Skrivare) 4 Scanner 5 Document Management (Dokumenthantering) 6 Print Management (Utskriftshantering) 7 Repeat Copy (Upprepa kopia) 8 Job Build (Bygg jobb) 9 Mixed Auto Selection Size Originals (Automatiskt (Automatiskt val) val) 0 System Menu/Counter (Systemmeny/räknare) Logout Job Accounting (Jobbredovisning) (Jobbredovisning) Interrupt (Mellankopiering) Energy Saver (Energibesparing) 4 Touchpanel 5 Nummerknappar 6 Reset (Återställning) 7 Stop/Clear (Stopp/nollställning) 8 Start 9 Power (På/av) 0 Indikator för huvudströmbrytare BRUKSANVISNING -5

30 Maskindelar Touchpanel Startskärm Tryck på Normal för att öppna skärmen. Klar för kopiering Vanligt Vanligt auto Återv. Auto % Recycled APS ppr-val Auto % A MP-fack A Vanligt 00% MP Vanligt fack Vanligt Vanligt 00% Vanligt Vanligt Förminska/ Vanligt Vanligt Förminska/ förstora Förstora Normal Användar val Funktion Normal Användar val Funktion Set St. in 4-i- 4-i- kopia Marginal Marginal Vänster Vänster Kant- Kant radering radering Automatisk Auto exponering Exponering Exp.- Exponering läge läge Program Program Papper Format stl. 00% Av Inget Häfta Häfta Vä. Övre Vä. Övre Häfta Häfta /Hålslå /Hålslå Skärmen Användarval Tryck på Användarval för att öppna skärmen. Klar för kopiering Papper Format stl. 00% Set St. in 4-i- 4-i- kopia -sidig/ -sidig/ delad Split Marginal Marginal Vänster Vänster Kant- Kant radering radering Bild- Bild kvalitet kvalitet Sortera/ Sort/ gruppera Finisher Marginal-/ Marginal bildbyte Imag/shift Raderings- Radera läge Läge Kombinera -i- kopia kopia Normal Normal Sid Sid numrering numrering Användar val Användar val Häfte Häfte Funktion Funktion Omsl.sid.- Omslags läge Läge Program Program Välj Välj orig. stl. Orig. strl Skärmen Funktion Tryck på Funktion för att öppna skärmen. Klar för kopiering Välj Välj orig. stl. Orig. strl Autoval Auto val Sid Sid numrering numrering Omsl.sid.- Omslags Läge Funktion Funktion Papper Välj papper -sidig/ val Split Exponering Exp.- Förminska/ läge Förstora Bild- Marginal-/ Bild kvalitet Marginal bildbyte kvalitet Imag/shift Sortera/ Raderings- Sort/ gruppera Radera läge Finisher Läge Normal Användar val Normal Användar val Set St. in 4-i- 4-i- kopia Marginal Vänster Vänster Kant- Kant radering radering Kombinera -i- kopia kopia Batch - Stort skanning # original Form Form Overlay Overlay Häfte Häfte Program Program Papper Format stl. 00% Upp Upp Ner Ner Skärmen Program Tryck på Program för att öppna skärmen. Klar för kopiering Återkalla Papper Format stl. 00% Reg./Radera Reg./Radera Set St. in 4-i- 4-i- kopia Spara Registrera Ta bort Radera Marginal Marginal Vänster Vänster Kant- Kant radering radering Normal Normal Användar val Användar val Funktion Funktion Program Program Ändra Ändra namn namn -6 BRUKSANVISNING

31 Förberedelse Fylla på papper Fyll på papper i de fyra kassetterna, MP-magasinet och sido-kassetten (tillval). Närmare information om tillåtna papperstyper finns i kapitlet Specifications, Advanced Operation Guide. Innan du fyller på papper När du öppnar en ny pappersförpackning ska du bläddra igenom papperet enligt anvisningarna nedan innan du placerar det i kopiatorn. 4 Håll i papperets båda sidor och böj kanterna nedåt så att papperens mitt buktar upp. Skjut in papperen mot mitten med tummarna så att det understa arket sträcks ut. Bilda en kulle av papperet med hjälp av tummarna. Lufta papperet genom att lyfta ena handen och sänka den andra, och tvärtom. Då säras pappersarken från varandra. Jämna till bunten genom att knacka den mot en plan yta. Om papperet är skrynkligt eller vikt bör du släta ut det innan du placerar det i kopiatorn. Skrynkligt eller vikt papper kan medföra papperskvadd. VIKTIGT: Se till att papperet inte är häftat eller fäst med gem. Detta kan skada maskinen eller medföra dålig bildkvalitet. Om de utmatade kopiorna inte är släta eller matas ut ojämnt, bör du ta bort papperet från kassetten, vända på det och lägga tillbaka det. OBS: Utsätt inte papperet för hög temperatur och luftfuktighet. Lägg tillbaka det återstående papperet i originalförpackningen. Om kopiatorn inte ska användas under en längre period bör du ta ut papperet ur kassetten och lägga tillbaka det i originalförpackningen. BRUKSANVISNING -

32 Förberedelse Förberedelse Fylla på papper i kassett och Fylla på papper i kassett och Kassetterna och rymmer standardpapper och återvunnet papper. Upp till 500 ark Kassetterna standardpapper och (80 rymmer g/m²) standardpapper kan läggas in i varje och återvunnet kassett. papper. Upp till 500 ark standardpapper (80 g/m²) kan läggas in i varje kassett. Kassetterna rymmer -papper. Kassetterna rymmer -papper. VIKTIGT: Kontrollera att papperet inte är skrynkligt eller vikt innan du fyller på det i kopiatorn. VIKTIGT: Kontrollera Skrynkligt eller att papperet vikt papper inte kan är skrynkligt medföra papperskvadd. eller vikt innan du fyller på det i kopiatorn. Skrynkligt eller vikt papper kan medföra papperskvadd. Dra ut kassetten. Dra ut kassetten. Lägg papperet mot kassettens högra sida. Lägg papperet mot kassettens högra sida. 4 Fyll inte på papper över markerad höjdnivå. Fyll inte på papper över markerad höjdnivå. Skjut in kassetten. Skjut in kassetten. Ange vilken typ av papper du har lagt i kassetten. Ange vilken Se typ Papperstyp av papper du - har lagt i kassetterna kassetten. Se till Papperstyp 5 på sidan kassetterna till 5 på sidan -7. Fylla på papper i kassett och 4 Fylla på papper i kassett och 4 Kassetterna och 4 rymmer standardpapper, återvunnet och färgat papper. Upp till 500 Kassetterna ark standardpapper och 4 rymmer (80 g/m²) standardpapper, eller 55 ark återvunnet standardpapper och färgat (75 g/m²) papper. kan Upp läggas till in 500 i varje ark standardpapper kassett. (80 g/m²) eller 55 ark standardpapper (75 g/m²) kan läggas in i varje kassett. Följande pappersstorlekar kan användas: 79 4 mm, 6 56 mm, Följande 79 6 pappersstorlekar mm, 6 79 mm, kan användas: A, B4,, 79 R, 4 B5, mm, B5R, 6 A5R, 56 Folio, mm, 8K, och 6KR 6K 79 och 6K 6 mm, 6 79 mm, A, B4,, R, B5, B5R, A5R, Folio, 8K och 6K Dra ut kassetten. Dra ut kassetten. Ställ in korrekt pappersstorlek med hjälp Ställ in av korrekt fliken på pappersstorlek papperslängdstödet. med Pappersstorlekarna hjälp av fliken på papperslängdstödet. är markerade på kassetten. Pappersstorlekarna är markerade på kassetten. - BRUKSANVISNING - BRUKSANVISNING

33 Förberedelse Håll i båda ändarna av fliken på pappersbreddstödet och ställ in korrekt pappersstorlek. 4 Skjut reglaget för storleksjustering om du vill växla mellan tum och centimeter. Håll i båda ändarna av fliken på pappersbreddstödet och flytta stödet till ett läge där storlekslinjalen inte visas. Vrid vredet för storleksjustering (A) 90 grader, från horisontellt till vertikalt. B A Skjut reglaget för storleksjustering (B) till det övre läget (C) om du vill använda centimeter, och till det undre läget (I) om du vill använda tum. Vrid vredet för storleksjustering 90 grader, från vertikalt till horisontellt. VIKTIGT: Kontrollera att papperet inte är skrynkligt eller vikt innan du fyller på det i kopiatorn. Skrynkligt eller vikt papper kan medföra papperskvadd. 5 Lägg papperet mot kassettens högra sida. Längd- och breddstöden ska vila mot papperet. Flytta annars stöden. Om det finns ett mellanrum mellan stöden och papperet kan det uppstå papperskvadd. OBS: Överstig inte angiven maxnivå eftersom detta kan medföra papperskvadd. BRUKSANVISNING -

34 Förberedelse Sätt in kortet med aktuell pappersstorlek i motsvarande fack. Skjut in kassetten. Ange vilken pappersstorlek och papperstyp du har lagt i kassetten. Se Ange papperstyp och pappersstorlek på sidan -6. Fylla på papper i MP-magasinet MP-facket rymmer specialpapper (45 till 00 g/m²), förutom standardpapper och återvunnet papper. Upp till 00 ark standardpapper (80 g/m²) kan läggas in i MP-magasinet. Följande pappersstorlekar kan användas: 6 79 mm till 79 4 mm och från 6K, 8K, 6KR, Folio, 8K, A6R Folio, och A6R B6R och till B6R A till A MP-magasinet har följande kapacitet: Standardpapper (80 g/m²) Papperstyp Standardpapper (0 g/m², 60 g/m², 00 g/m²) eller OH-film 00 ark 5 ark Kapacitet VIKTIGT: Kontrollera att korrespondenskort och andra typer av kraftigt papper inte är skrynkligt. Släta vid behov ut papperet innan du lägger det i MP-magasinet. Beroende på papperskvaliteten kan vissa papper inte matas genom maskinen. Öppna MP-magasinet. För papper som är större än 6 79 mm eller R bör du dra ut förlängningen på MP-magasinet. Ställ in pappersbreddstöden efter pappersbredden. -4 BRUKSANVISNING
