1 Utbildning i energioptimering Norrenergi

2 Agenda utbildning energioptimering 1. Bakgrund 2. Vad påverkar energiuttaget 3. Vilka åtgärder skall vi fokusera på 4. Praktiska åtgärder i fastigheten

3 Så här funkar en värmecentral

4 Områden som påverkar energiuttaget 1. Omgivande klimat 2. Verksamhet och Beteende 3. Värmesystem 4. Styrsystem 5. Egen kunskap, motivation och tid 6. Byggnadens utformning 7. Ventilation 8. Fastighetsel

5 Vår modell för energieffektivisering i bestånd Justering Identifiera potential Optimering tekniska installationer Effektiv drift av fastighet Utbildning Uppföljning Återbetalningstid ca 6 mån-1 år. Optimering Utbyte av styrsystem Ex. frekvensstyrda pumpar. Mindre investeringar Utbildning forts Uppföljning Dokumentering/certifi ering Återbetalningstid ca 1-3 år. Investering Nya värmeslag Långsiktig energistrategi Central styrsystem Uppföljning Dokumentering/certifi ering Återbetalningstid ca 3-12 år. Resultatet blir en förbättrad; Balansräkning Resultaträkning Lägre CO 2 utsläpp CSR rapportering Fokus på energieffektivisering är ett naturligt första steg.

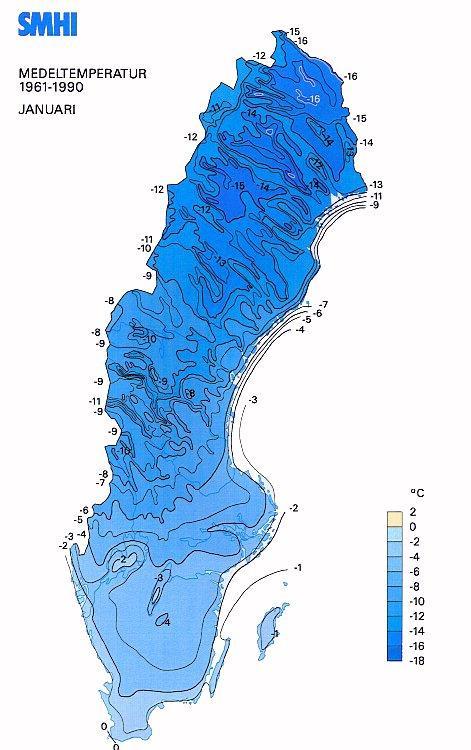

6 Omgivande klimat Att tänka på vid optimering: Utetemperaturens skiften särskilt höst och vår, kallaste och varmaste timmarna under året samt solinstålning och vind påverkar behovet av värme och kyla i byggnaden. Översikt månad och temperatur över ett "solår" Dec (-1) Jan (-3) Nov (3) Feb (-3) Okt (7) Mars (0) Sept (12) April (5) Aug (16) Maj (11) Juli (17) Juni (16)

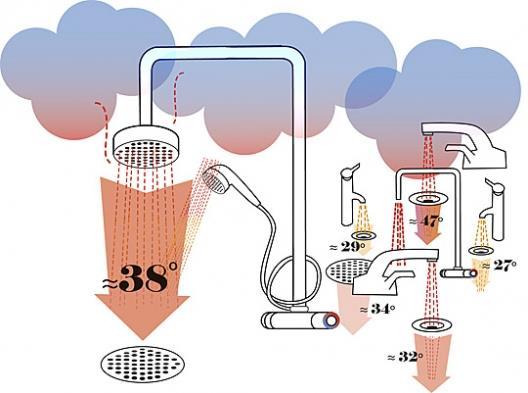

7 Beteende Andelen tappvarmvatten är mellan 15-30% av byggnadens totala värmebehov. Genom att installera snålspolande munstycken och duscha kortare, mindre handdisk, kan tappvarmvattenförbrukningen minskas betydligt.

8 Värmesystem Typer av system: Radiatorer, konvektorer, ventilation Vanliga brister: Kurvan är bra i ändlägen, men det finns möjligheter att justera under höst/vår. Vid vissa tillfällen har man samtidig värme/kyla i fastigheten. Att tänka på vid optimering: Tänk på att ligga lågt i intervallet -5 till +10 grader C, då det är flest timmar på året. Tänkt på att du kan ha en lägre framledningstemp på våren jmf. hösten.

9 Styrsystem Vanliga brister: Justerar ej efter säsong, ledigheter, vakans, de små delarna. Att tänka på vid optimering: Ofta är fabriksinställningarna kvar

10 Temperaturintervallet -5 till +19 grader är viktigt Temperaturspannet -5 till + 19 grader C står för drygt 80% av alla timmar över året. Genom att ligga rätt i detta intervall kan mycket energi och pengar sparas.

11 Men för miljön är de kallaste 1000 timmarna viktigast Men ska vi spara effekt (utsläpp) och pengar ska vi fokusera när det är som kallast

12 Praktiskt arbete i byggnaderna

13 Egenkontroll element

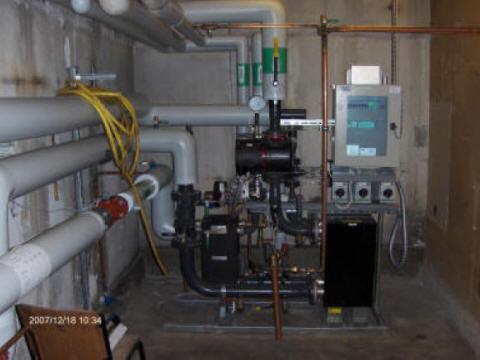

14 Värmeväxlare är som en människa Är returtemperaturen 37 grader och lägre är växlaren frisk. Över 38 grader i returtemperatur är växlaren sjuk. Två parametrar att ändra 1. Kurva för framledningstemperatur 2. Pumptryck

15 Vad ni enkelt kan justera själva Framledningskurva element Pumptryck

16 Framledningskurva - standard Det finns en standardkurva s.k. Stockholmskurva. Tänk på att ni kan justera ned denna under vår-perioden. Temperatur ute Framledningstemperatur

17 TAC framledningskurva - element Tryck samtidigt på upp och ned tangenten. Stega fram till punkt 18 Börja därefter justera

18 Pumpinställningar Grundfoss vanligaste märket. Det olika inställningar: Autoadapt, proportionaltryck och konstanttryck. Genom att sänka hastigheten på pumpen kan man få en högre energiavsättning och lägre returtemperatur. Generell inställning för pumpstopp på vintern 15 grader C och på sommaren 10 grader C.

19 Sammanfattning Ni kan påverka energi och effektuttag genom er handling och ert beteende! Börja med att justera radiatorkurva och pumptryck - målet är att ha så låg returtemperatur som möjligt. Det är ett kontinuerligt arbete och roligt! Nu är det upp till er att lyckas!

20 Tack för er uppmärksamhet

21 Norrenergis prismodell fjärrvärme

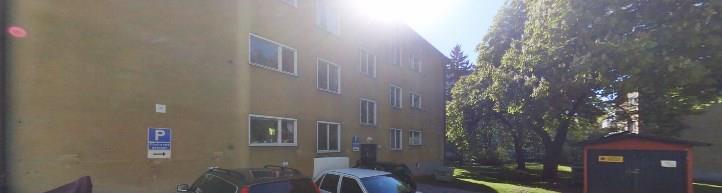

22 Praktiskt exempel fastighet i Solna Hyresfastighet i Solna Växlare 20 år gamla, styr Siemens, pump Grundfos Hög returtemperatur 46 grader

23 Praktiskt exempel resultat Effektuttag minskade med 10% Energiuttag minskade med 15% Kunden är
