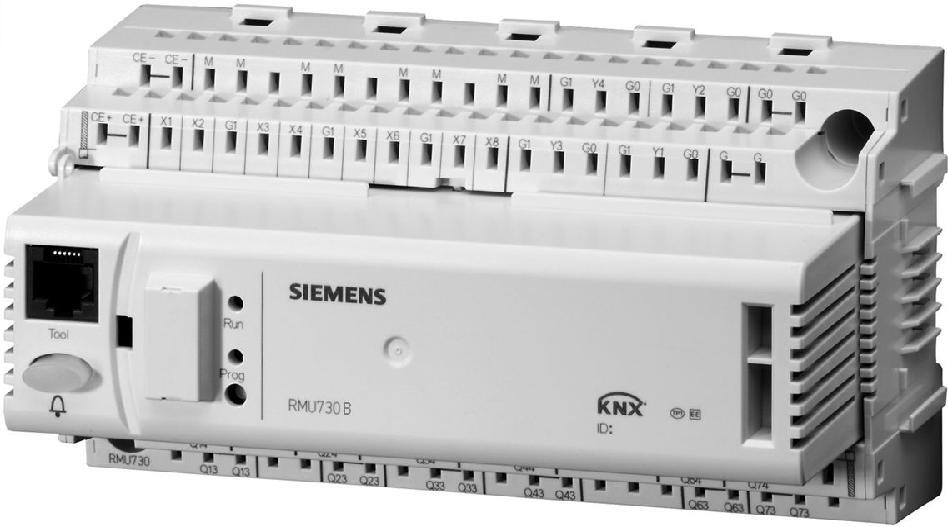

1 558 AA 8 UCA Styr- och övervakningssystem 3 Styrfunktionsenheter med sammansatt funktion 150 Synco 700 Universalregulator RU7..B-1... ed årsur ed 5 fast programmerade luftbehandlingsanläggningar per universalregulator Fritt konfigurerbar, för optimal anpassning till resp. anläggning odulärt utbyggbar med tillsatsmodulerna RZ785, RZ787 och RZ788 enystyrd betjäning med separat betjäningsenhet, insticksmontering eller frontmontering KNX-bussanslutning för betjänings- och processinformation Användningsområde I enkla till komplexa luftbehandlings- och kylvattenanläggningar. Universalregulatorn är avsedd för reglerade storheter såsom temperatur, relativ/absolut fukt, tryck/tryckdifferens, luftvolymström, luftkvalitet och entalpi. Funktion Årsur och driftsätt Årsur med automatisk omkoppling av sommar-/vintertid Veckoprogram (6 kopplingspunkter per dag) och årsprogram för helg-/semester- /specialdagar (16 perioder) Val av driftsätt med lokal betjäningsenhet: Auto, Komfort, Reducerad drift, Ekonomi och Frysskydd eller via digitala ingångar: Komfort, Reducerad drift, Ekonomi och frysskydd Rumsregleringskombination med flera luftbehandlingsregulatorer eller med värmeregulator via KNX-bussen. Utväxling av information som t.ex. rumstemperatur, driftsätt och börvärde Reglerserie C CE1N3150sv Building echnologies

2 Indikering av aktuellt driftsätt (Komfort, Reducerad drift, Ekonomi och Frysskydd) med angiven motivering Börvärden Universella ingångar Ytterligare in/utgångar via tillsatsmoduler Datainsamling Per regulator: Individuellt inställbara värme- och kylbörvärden (resp. max. och min.börvärden) för driftsätten Komfort och Reducerad drift Förinställning av rumstemperaturbörvärde med rumsenhet eller med relativ börvärdesomställare (passiv) Per regulator: Förinställning av börvärdet med absolut yttre börvärdesomställare (aktiv eller passiv) Rumstemperaturbörvärde med sommar- eller/och vinterkompensering Per regulator: Börvärdesförskjutning som funktion av en givare, inställbara start- och slutpunkter 8 universella ingångar för: Passiva eller aktiva analoga ingångssignaler från olika mätstorheter ( C, %, g/kg, kj/kg, W/m, bar, mbar, m/s, Pa, ppm, Universal 000.0, Universal 000, puls) Digitala ingångssignaler (potentialfria kontakter) Ytterligare in- och utgångar för utvidgning av funktionaliteten. ax. 4 tillsatsmoduler per RS7 B kan anslutas. Följande moduler är lämpliga: ax. 1 universalmodul RZ785 (8 universella ingångar) ax. universalmoduler RZ787 (4 universella ingångar, 4 reläutgångar) ax. universalmoduler RZ788 (4 universella ingångar, analoga utgångar, reläutgångar) Pulsräknare (endast för visning, ej för debitering) Det finns 4 räknare för registrering av förbrukningsvärden. Dessa kan bearbeta pulser från gas, varmvatten, kallvatten, elmätare. Pulsräkning (Wh, kwh, Wh, kj, J, J, ml, l, m 3, värmeförbrukningsenheterna, BU, utan enhet) rendindikering av data Det finns oberoende trendkanaler för registrering av mätstorheter. Utöver apparatens lokala ingångar, går även att registrera rumstemperaturer och utetemperaturen som levereras via KNX-bussen. Reglerfunktioner Regulator för tre värmesekvenser och två kylsekvenser, alternativt som regulator med P-, PI- eller PID-verkan; kan även användas som differensregulator Regulatorn är konfigurerbar som rums-/tillufttemperatur-kaskadregulator med begränsning av tillufttemperatur Varje sekvens kan tilldelas en kontinuerlig styrsignal (kontinuerlig utgång, stegkopplare blandningsspjäll, värmeåtervinnare) och en pump; upp till 3 sekvenser kan inverka på samma analoga styrsignal (t.ex. prioriterad kylning/avfuktning). Allmänna begränsningsfunktioner (min./max.) med PI-verkan per regulator, antingen som absolut begränsning (t.ex. tillufttemperatur eller tilluftfuktighet) eller som relativ temperaturbegränsning (t.ex. max.begränsning av rums-/tillufttemperaturens differens). Begränsningen inverkar på alla sekvenser. in.begränsningen kan vid aktiverad kylning (exempel: kylning med DX-kylmaskin) vara inställd på ett lägre börvärde. Funktion för sekvensbegränsning med PI-verkan per regulator; kan definieras som min.- eller max.begränsning. Begränsningen inverkar på en enskild sekvens (t.ex. VÅV-nedisningsskydd eller max.begränsning av luftvärmarens returtemperatur) Blockering av sekvenser beroende på utetemperatur Signal för börvärde-/ärvärdeavvikelse per regulator /18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

3 Styr- och övervakningsfunktioner Fläkt Styrning och övervakning av vardera en tillufts- och en frånluftsfläkt med reducerad drift, beredskapsåterföringsignal och drifttidräknare. 1-hastighets fläkt (återluftdrift möjlig) -hastighets fläkt (blockering av fläkthastighet II enligt utetemperatur) Varvtalsstyrd fläkt, inkl tryck- eller flödesreglering Överströmslarm och flödesbortfall Pumpar Styrning och övervakning av upp till 4 enkel- eller tvillingpumpar. Pumpmotionering Permanent tillkoppling (ill) vid låga utetemperaturer illkoppling (ill) genom regulatorns belastning eller enligt driftsätt Anläggningsstopp vid pumpfel som funktion av utetemperaturen Överströmslarm och flödesbortfall Värmeåtervinning Styrning av en värmeåtervinnare Omkoppling till max.ekonomi Övervakning av VÅV-systemets verkningsgrad Frisignalrelä för värmeåtervinning Blandningsspjäll Styrning av blandningsspjäll Omkoppling till max.ekonomi in.läge Uppstart och max.läge beroende av utetemperaturen Blandlufttemperaturreglering av konstant börvärde Linjär/Binär stegkopplare Styrning av upp till 3 tillgängliga funktionsblock med vardera en linjär eller binär stegkopplare och max. 4 reläutgångar och en analog utgång. Variabel stegkopplare 1 Styrning av upp till tillgängliga funktionsblock med vardera en variabel stegkopplare med 6 resp. 4 hastigheter och en analog utgång. Logikfunktioner Det finns 4 fritt konfigurerbara logiska funktionsblock som används för bearbetning av flera logiskt länkade universella ingångsstorheter. Konfigurerbara logikfunktioner: Inställbar in- och urkopplingsfördröjning samt min. in- och urkopplingstid Driftomkopplare (Auto, ill, Från), kan konfigureras för manuell styrning Ytterligare styrur Ytterligare 6 in- eller urkopplingstider per dygn. Driftomkopplare (AUO, ILL, FRÅN), kan konfigureras för manuell styrning Behovsstyrd ventilation (CO /VOC) Behovsreglerad ventilation (CO /VOC) som inverkar på spjällen eller på kontinuerliga / flerhastighets fläktar Frysvakt våstegs frysskyddsfunktion (kontinuerlig/-läges) eller frysvakt (värmesekvenser på 100 % värmeeffekt, fläktar frånkopplade) Larm Förvärmningsfunktion Följande förvärmningsfunktioner finns tillgängliga: Starttidoptimenring Starttidoptimering av komfortfunktionen för värme och kyla /18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

4 Stöddrift Stöddrift värme och kyla under nyttjande resp. beläggningsfri tid Sommarnattkyla Nattventilation under beläggningsfri tid på sommaren Värme-/kylbehov Leverans av värme- och kylbehovssignaler (relä och DC 0 10 V). Insamling, utvärdering och vidarebefordran av värme- och kylanfordran från och via KNX-bussen. Dessutom kan följande konfigureras: Kontinuerlig utgång (t.ex. för behovsanpassad börvärdesförskjutning av kylmaskin) Reläutgång (t.ex. till in-/urkoppling av kylmaskin) Behovsanpassad börvärdesförskjutning inverkan på förregulator Inställbar börvärdesförhöjning vid användning tillsammans med en förregulator Omkoppling värme/kyla Om ett -rörssystem för värme/kyla används, kan omkopplingen värme/kyla ske via en digital eller analog ingång, via driftsättväljare (Auto, värme, kyla), enligt datum eller via KNX-bussen. Signalen för värme/kyla kan sändas till KNX-bussen eller levereras via ett relä Larmmeddelanden Larmindikering med röd LED, kvittering med knapp. Följande funktioner finns tillgängliga: reläutgångar som larmrelä 10 universella ingångar som larmingångar 4 Fördefinierade larmingångar (Filterövervakning, brand- / röklarm, "Rökevakuering tilluft" och "Rökevakuering frånluft")... Bussfunktioner Fjärrbetjäning av KNX-buss funktioner med bussbetjäningsenhet RZ79 Rumsenhet med tillhörande funktioner Indikering av larmmeddelanden från övriga bussanslutna apparater Utlöst summalarm från alla bussanslutna apparater till ett larmrelä idsynkronisering Vidarebefordran och ändring av utetemperatursignalen emensam reglerstrategi för luftbehandlingsregulatorer med en värmeregulator eller flera luftbehandlingsregulatorer kan inställas för reglering av samma rum Sända eller mottaga årsurets data (tid, veckodag, datum, omkoppling av sommar- /vintertid) till/från en annan regulator Sända eller ta emot årsurets data (tid, veckodag, datum, omkoppling av sommar- /vintertid) till/från en annan regulator. Sända eller mottaga vecko- eller årsprogram för helg-/semester-/specialdagar till/från en annan regulator. enerera eller sända en behovssignal (varmvatten, kallvatten) för förregulatorn eller varmvatten-/kallvattenkällan a emot och utvärdera kylbehovssignaler när regulatorn konfigurerats som förregulator eller varmvatten-/kallvattenkällan Behovsreglering Datautväxling mellan primär och VAV individuell rumsreglering med hjälp av följande funktioner via KNX-buss: Behovsstyrd anläggningsdrift primär luftbehandlingsanläggning (lastberoende in- och urkoppling) och behovsanpassad tilluftstemperaturreglering ottagning och utvärdering av energibehovssignaler (värme och kyla) ryckbörvärdesförskjutning tillufts-/frånluftsfläkten som funktion av VAV-spjälläge 4/18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

5 Universella sändnings- och mottagningszoner Enheten RU7..B-1 möjliggör universell datakommunikation via egna plintar eller via RZ78x-tillsatsmodulernas plintar. Datakommunikationen mellan apparaterna sker via KNX-bussen. Universella ingångar, digitala och analoga utgångar på RU7..B-1 kan användas som sändarobjekt (för sändarzonen). De universella ingångarna på RU7..B-1 kan användas som mottagningsobjekt (för mottagningszoner). Sändningszoner: Universella ingångar ( A8().X4) Digitala utgångar (N.Q1 A8().Q5) Analoga utgångar ( A8().Y) ottagningszoner: Universella ingångar ( A8().X4) Exempel för ej tillåtna applikationer vid användning av KNX-buss Följande applikationer eller in-/utgångsstorheter får inte genomföras genom att använda universella sändnings- och mottagningszoner: Säkerhetsrelaterade anläggningar och utrustningar (t.ex. brandlarm, rökevakuering, frysskyddsfunktion) Om förfrågan "Samtidig synkronisering av anläggningsstart" finns Applikationer där kommunikationsfel i sändnings- eller mottagningszoner kan orsaka skador idskritiska reglerobjekt eller reglerobjekt som har en högre svårighetsgrad (t.ex. varvtalsreglering via tryck, fuktighet) Huvudreglerstorheter som måste vara tillgängliga Avkänning och utvärdering av pulser Anm. Service- och betjäningsfunktion Efter inkoppling av RU7..B-1 (Power-up), kan det ta en minut innan bussens signaler är tillgängliga. Detta kan leda till felaktiga anläggningsförhållanden när det gäller applikationer med sändnings- och mottagningszoner som inte är tillåtna. Indikering av bör- och ärvärden Simulering av ingångsplintar Simulering av utetemperatur est av elektrisk inkoppling Databackup... 5/18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

6 ypöversikt ypbeteckning Universella ingångar DC V Laddade RU710B-1 BPZ:RU710B de, en, da, fi, no, sv, fr, it, es, pt, fr, nl, pl, RU70B-1 BPZ:RU70B cs, sk, hu, ru, bg, ro, RU730B-1 BPZ:RU730B sl, sr, hr, el, tr, zh språk... illbehör Betjänings-/serviceenheter illsatsmoduler Övrigt Benämning Datablad RZ790 BPZ:RZ790 Betjäningsenhet, insticksmontering N3111 RZ791 BPZ:RZ791 Betjäningsenhet, frontmontering N311 RZ79 BPZ:RZ79 Betjäningsenhet, busskommunikation N3113 OCI700.1 BPZ:OCI700.1 Serviceverktyg N5655 OCI70 S55800-Y101 Serviceverktyg A6V RZ785 BPZ:RZ785 Universalmodul med 8 universella ingångar RZ787 BPZ:RZ787 Universalmodul med 4 universella ingångar och 4 reläutgångar RZ788 BPZ:RZ788 Universalmodul med 4 universella ingångar, reläutgångar och analoga utgångar DC V RZ780 BPZ:RZ780 Kopplingsmodul för frontmontering av tillsatsmoduler Beställningsnummer Styrutgångar Reläutgångar Reglerkretsar ypbeteckning Beställningsnummer RWIutbytespla SE:RWIutbytespla onteringsplåt för ersättning av RWI65.. som är frontmonterad i apparatskåp N3146 N3146 N3146 N Beställning och leverans Exempel Vid beställning anges antal, benämning, typbeteckning, samt beställningsnummer enligt ypöversikt. 1 st Universalregulator RU730B-1, BPZ:RU730B-1 Apparater och moduler som anges under avsnitt illbehör skall beställas separat. Varje regulator omfattar vid fabriksleverans: 5 standardapplikationer, varav vardera en tom applikation av grundtyp A, C, U och P (konfigurationen måste först anpassas) Betjäningsspråk (se avsnitt ypöversikt)... 6/18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

7 Kombinationsmöjligheter Produktdokumentation abellen visar olika apparater som kan användas tillsammans med RU7x0B och tillsatsmodulerna. Apparat yp Datablad Passiv givare Aktiv givare Vakt Alla givare med mätelement L-Ni1000, Pt1000, 1 (PC) Alla givare med - matningsspänning AC 4 V - kontinuerlig utgång DC V QAF81..., QAF64..., QFA1000, QFA1001, QF81, QXA100, QB81..., LW3A , , , 83, 518, 514, A6V , 559sv1 Passiv omställare BS Aktiv omställare BS61 99 Rumsenhet QAA5, QA 71 Reglerutrustning Samtliga elektromekaniska, hydrauliska och elektromagnetiska ställdon med N N4999 VAV-regulatorenhet - atningsspänning AC 4 V - kontinuerlig styrning med DC V..B181.1E/3..B181.1E/KN nätverksversion N3544 N3547 Frekvensomriktare 10P N5111 ransformator SE6.1, SE6. N5536 Dokument Sortimentsöversikt: Synco 700 Basdokumentation: Synco 700, Universalregulatorer RU710B, RU70B, RU730B Installationsinstruktion: RB795, RS705, RU7..B-1 Betjäningsinstruktion: Universalregulator RU7..B-1 Datablad: KNX-buss Basdokumentation: Kommunikation via KNX-buss CE-konformitetsdeklaration: Siemens B, Synco 700- sortiment iljödeklaration Dokumentnummer S3110sv P3150en (3151xx) (B3144x1) N317sv P317en 3110xx E3110en /18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

8 ekniskt utförande I varje regulator finns 5 förprogrammerade standardapplikationer för ventilations- och klimatanläggningar. Några applikationer erfordrar ytterligare tillsatsmoduler. Vid igångkörning skall tillämplig anläggningstyp inmatas. Därigenom aktiveras alla relevanta funktioner, plintbeläggningar, inställningar och indikeringar automatiskt samt deaktiveras icke erforderliga parametrar. Dessutom går det att skapa helt egna applikationer: för grundtyp A (ventilations-/klimatregulator) för grundtyp P (primärluftbehandling) för grundtyp C (behovsstyrd kylvattenregulator) för grundtyp U (universalregulator) ed hjälp av betjäningsenhet RZ790 resp. RZ791 kan följande funktioner realiseras i regulatorn: Aktivering av en programmerad applikation odifiering av en programmerad applikation Valfri applikationskonfiguration Optimering av parameterinställningar Funktionernas inverkan beskrivs i basdokumentation P3150sv. ekaniskt utförande Regulatorn består av anslutningssockel och reglerdel. Denna består av en plastkapsling med inbyggt kretskortsystem, två plintrader samt anslutningselementen (elektriska och mekaniska) för en tillsatsmodul (se avsnitt illbehör). Regulatorn kan monteras på en symmetrisk skena EN H eller direkt på väggen. Betjäningen sker antingen via en insticksmonterad eller via en frontmonterad betjäningsenhet (se avsnitt illbehör). Betjänings-, indikerings- och anslutningselement Z01 Förklaring Anslutning för serviceverktyg (RJ45-uttag) Anslutning för betjäningsenhet (med avtagbart skyddslock) 3 LED "RUN" för indikering av apparatens drifttillstånd. Därvid betyder: LED lyser: Nätspänning finns, inga fel i systemet LED lyser inte: Det finns ingen nätspänning eller fel i systemet 4 Knapp " " med LED (röd) för felindikering och kvittering. Därvid betyder: LED blinkar: Felmeddelande, klar för kvittering LED lyser: Felmeddelande finns kvar men ännu inte återställt LED lyser inte: Det finns inga felmeddelande ryck på knappen: Kvittering av larm resp. återställning 5 Öppningar för instickbar betjäningsenhet RZ790 6 Programmeringsknapp "Prog": Inlärningsknapp till omkoppling mellan normalläge och adresseringsläge för att överta de fysikaliska apparatadresserna (verktyg erfordras) 8/18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

9 7 Programmerings LED "Prog" för indikering av Normalläge (LED lyser inte) eller Adressringsläge (LED lyser) 8 Rörligt fästelement för montering på symmetrisk skena 9 Fastsättningsvinkel för kabelspännband (kabeldragavlastning) 10 Elektriska och mekaniska anslutningselement för tillvalsmodul 11 Fals för plinthuv Projektering För matning av regulatorn erfordras spänning AC 4 V. Den skall uppfylla kraven för SELV / PELV (skyddsklenspänning). ransformatorerna skall vara godkända skyddstransformatorer, dubbelisolerade enligt EN 6074 resp. EN samt lämpliga för kontinuerlig inkoppling Säkringar, kontakter, elektrisk inkoppling och jordning skall ske enligt lokala föreskrifter. Parallell förläggning av givarledningar i nätledningar med laster såsom fläkt, ställdon och pump skall undvikas. Användning av standardapplikationer rekommenderas. Anpassningar till anläggningssituationen skall utföras om så erfordras. ax. 4 tillsatsmoduler per RU7..B-1 kan anslutas. Följande val är lämpliga 1 RZ785, RZ787 eller RZ ontering och installation Kleinspannungsseite Netzspannungsseite 3144Z03 Regulator och tillsatsmodulerna är avsedda för: ontering i standard apparatskåp enligt DIN Väggmontering på redan monterad DIN-skena (EN x7,5) Väggmontering med två fästskruvar Frontmontering ontering i våta och fuktiga utrymmen är inte tillåten. illåtna omgivningsförhållanden skall beaktas Om regulatorn inte skall monteras i ett apparatskåp, använd betjäningsenhet RZ791 för frontmontering istället för betjäningsenheten för insticksmontering RZ790 Innan monteringen och installation av regulatorn görs måste systemets matningsspänning bortkopplas Reglerdelen får inte demonteras från anslutningssockeln! Om tillsatsmoduler används skall dessa monteras på regulatorns höger sida och i rätt ordningsföljd enligt intern konfiguration. illsatsmodulerna kopplas inte ihop med varandra eller med regulatorn. Den elektriska inkopplingen sker automatiskt vid insticksmonteringen. Om inte alla tillsatsmoduler kan placeras intill varandra, måste den första av de frontmonterade modulerna förbindas med den senast föregående modulen resp. med regulatorn via modulförbindare RZ780. ax. kabellängden får uppgå till 10 m Alla anslutningar för skyddsklenspänning (givare, databuss) finns på den övre kopplingsplinten, anslutningen för nätspänning (ställdon, pumpar) på den nedre kopplingsplinten Per plint får endast en mångtråd eller enkeltråd anslutas (fjäderdragteknik). Kabelisoleringen för plintfastsättning avskalas 7 till 8 mm. För kabeldragning till fjäderdragklämman och kabelborttagning erfordras en skruvmejsel av storlek 0 eller 1. Kabeldragavlastning kan ske med hjälp av en fastsättningsvinkel för kabelspännband En regulator som är sammankopplad med tillsatsmoduler på en symmetrisk skena kan endast demonteras om den modul som är direktkopplad till regulatorn har tagits bort Installationsinstruktion och betjäningsinstruktion medföljer regulatorn 9/18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

10 Igångkörning Konfigurationen och parametrarna för regulatorns standardapplikationer kan när som helst ändras lokalt med betjäningsenhet RZ790 resp. RZ791 eller online/offline med serviceverktyget via Siemens B-utbildad personal och med motsvarande behörighet (åtkomsträttigheter) Under igångkörningsprocessen är applikationen deaktiverad. Utgångarna är i ett definierat Från-tillstånd. Inga process- eller larmsignaler levereras till bussen Efter avslutad konfiguration omstartas regulatorn automatiskt När igångkörningssidorna avslutas, kontrolleras och identifieras automatiskt alla anslutna periferienheter vid de universella ingångarna (inkl. tillsatsmodulerna). Om en periferienhet saknas, genereras ett larmmeddelande Betjäningsenheten kan under pågående reglerdrift demonteras och insticksmonteras resp. anslutas Erforderliga anpassningar till anläggningssituationen skall noteras och sparas i apparatskåpet Proceduren för igångkörning vid första uppstart beskrivs i installationsinstruktionen Allmänna hänvisningar Underhåll Reparation Universalregulator RU7..B-1 är underhållsfri (inget batteribyte, inga säkringar). Kapslingen får endast rengöras med en torr trasa. Universalregulatorn kan inte repareras på installationsplatsen.... Avfallshantering aranti Apparaten klassificeras vid avfallshantering som elektronisk komponent enligt EUriktlinje 01/19/EU och får inte avfallshanteras som osorterade hushållssopor. Avfallshantering ska ske inom de avsedda kanalerna för insamling av elektroniskt avfall. Lokal och aktuell lagstiftning skall alltid beaktas. Användarspecifika ekniska data garanteras endast tillsammans med de under avsnitt Kombinationsmöjligheter listade Siemens vridspjällventiler. Vid användning av ventiler av annat fabrikat, som inte rekommenderas av Siemens, upphör vårt garantiåtagande /18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

11 ekniska data atning (, ) Funktionsdata atningsspänning Krav på ext. ransformator (100 % ED, max. 30 VA) enligt Frekvens Effektförbrukning (utan moduler) Avsäkring av yttre matarledning ångreserv kopplingsur AC 4 V ±0 % (SELV) EN / EN /60 Hz 1 VA Smältsäkring max. 10 A trög eller Effektbrytare max. 13 A Utlösningskarakteristik B, C, D enligt EN eller Strömförsörjning med strömbegränsning av max. 10 A 48 timmar typisk, min. 1 timmar Universella ingångar ätvärdesingångar (X...) Signalingångar (X...) Utgångar Analoga utgångar Y... anöverutgångar AC 30 V (Q1x...Q7x) atning av yttre apparater 1 Antal ivare Passiv Aktiv Kontaktavkänning Spänning Ström Krav på indikeringskontakter Signalkoppling Kontaktfunktion Isolationshållfasthet mot nätpotential Krav på pulskontakter Signalkoppling Kontaktfunktion ekanisk omställare (reed kontakt) ax. pulsfrekvens min. pulslängd Elektronisk signalkälla ax. pulsfrekvens in. pulslängd Isolationshållfasthet mot nätpotential illåtet motstånd Vid slutna kontakter Vid öppna kontakter Antal analoga och digitala utgångar Utspänning Utgångsström ax.belastning Extern avsäkring matning rög smältsäkring Ledningsskydd LS Utlösningskarakteristik LS Kontaktdata reläer anöverspänning Ström AC Vid 50 V Vid 19 V Inkopplingsström Livslängd kontakter för AC 50 V Vid 0,1 A ohm. Vid 0,5 A ohm. Vid 4 A ohm. Reduktionsfaktor vid ind. (cos φ = 0,6) Isolationsklass ellan reläkontakter och systemelektronik (förstärkt isolation) ellan angränsande reläkontakter (driftisolation) Q1ÛQ; Q3ÛQ4; Q6ÛQ7 ellan relägrupper (förstärkt isolation) (Q1, Q) Û (Q3, Q4) Û (Q6, Q7) Spänning Ström Se avsnitt ypöversikt L-Ni 1000, 1, Pt 1000 x L-Ni 1000 (bildning av medelvärde), Ω, DC V DC 15 V 5 ma Potentialfri Kontinuerlig kontakt AC 3750 V enligt EN Skärmade ledningar rekommenderas Potentialfri Pulskontakt 5 Hz 0 ms (med max. 10 ms studsvaraktighet) 100 Hz 5 ms AC 3750 V enligt EN ax. 00 W in. 50 kw Se avsnitt ypöversikt DC V ±1 ma Permanent kortslutning ax. 10 A ax. 13 A B, C, D enligt EN ax. AC 50 V in. AC 19 V ax. 4 A ohm., 3 A ind. (cos φ = 0,6) in. 5 ma in. 0 ma ax. 10 A (1 s) Riktvärden x 10 7 manövrar 4 x 10 6 manövrar (slutande) x 10 6 manövrar (växlande) 3 x 10 5 manövrar ((slutande)) 1 x 10 5 manövrar (växlande) 0,85 AC 3750 V, enligt EN AC 150 V, enligt EN AC 3750 V, enligt EN AC 4 V ax. 4 A Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies /18

12 ränssnitt illåtna ledningslängder Elektrisk anslutning Skyddsdata Omgivningsförhållanden Klassificering enligt EN aterial och färger Normer och standarder iljökompatibilitet Vikt KNX-buss yp av gränssnitt Bussbelastningsnummer Bussmatning (separat, kan urkopplas) Kortvarig avbrott av strömförsörjning enligt EN Bussexpander Kontaktspecifikation Antal kontaktcykler Anslutning serviceverktyg För passiva mät- och styrsignaler yp av signal L-Ni 1000, 1 Pt Ω Kontaktavkänning (indikerings- och pulskontakter) för mät- och styrsignaler DC V För KNX-buss Kabeltyp För manöverutgångar (Q1x Q7x) Anslutningsplintar för mångtråd för enkeltråd utan ändhylsa för enkeltråd med ändhylsa KNX-bussanslutning Kapslingsklass enligt IEC 6059 Isolerklass enligt EN KNX-P1,5 5 ma 100 ms med en tillsatsmodul 4 Kontakter SELV /PELV ax. 10 RJ45-uttag (mätfel kan korrigeras i menyn "Inställningar/ ingångar") ax. 300 m ax. 300 m ax. 300 m ax. 300 m Se datablad för signalgivande apparat ax. 700 m -ledare oskärmad, partvinnad ax. 300 m Fjäderdragplintar Ø 0,6 mm...,5 mm 0,5...,5 mm 0,5...1,5 mm Anslutningar ej växelbara IP 0 (i inbyggt tillstånd) Apparat för användning med utrustning av isolerklass II Drift enligt IEC illåtna omgivningsförhållanden Klass 3K5 emperatur (kapsling med elektronik) C Fuktighet % RF (kondensbildning ej tillåten) Omgivningsfaktorer och deras strängheter Klass 3 ransport enligt IEC Omgivningsförhållanden Klass K3 emperatur C Fuktighet <95 % RF Omgivningsfaktorer och deras strängheter Klass Vekningssätt automatisk RS yp 1B Nedsmutsningsgrad RS-omgivning jukvaruklass A Uppmätt-stötspänning 4000 V emperatur för kapslingens kultrycktest 15 C Anslutningssockel Polykarbonat RAL 7035 (ljusgrå) Regulatordel Polykarbonat RAL 7035 (ljusgrå) Förpackning Wellpapp Produktstandard EN Automatiska elektriska styr- och reglerdon för hushållsbruk och liknande användningar Produktfamiljstandard x Allmänna krav på elektrisk systemteknik för hem och byggnader (HBES) och byggnadsautomationssystem (BACS) Elektromagnetisk kompatibilitet (Applikationer) För bostads-, kommersiella, lättindustrioch industrimiljöer EU-konformitet (CE) CE13110xx*) RC-konformitet CE13110en_C1*) Produktens miljödeklaration CE1E3110xx *) innehåller information om produktens miljövänliga tillverkning och konstruktion (RoHS-konformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering) Exkl. förpackning 0,49 kg *) Dokumenten kan laddas ned från eller 1/18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

13 Kopplingsscheman Apparatscheman RU710B-1 X1 X1 X3 X41 X5 X6 1 Q11 Q Y1 1 Y CE CE Q1 Q14 Q RU70B-1 X1 X1X3 X4 1 X5 X6 1 X7 X8 Q11 Q3 Q33 Q Y1 1 Y 1 CE CE Q1 Q14 Q4 Q34 Q RU730B-1 X1 X1X3 X4 1 X5 X6 1 X7 X8 Q11 Q3 Q33 Q41 Q63 Q Y1 1 Y 1 1 Y4 CE CE Q1 Q14 Q4 Q34 Q4 Q44 Q64 Q Förklaring, atningsspänning AC 4 V 1 atningsspänning AC 4 V för externa aktiva givare, larmenheter, vakter eller omställare ätnoll för signalingång Systemnoll för signalutgång X1...X8 Universella signalingångar för L-Ni 1000, x L-Ni 1000 (bildning av medelvärde), 1, Pt 1000, DC V, W (börvärde), ,1175 W (rel. börvärde), puls, kontaktavkänning (potentialfri) Y1...Y4 Styr- eller signalutgångar, analog DC V Qx/3x/5x/6x/7x Potentialfria reläutgångar (slutande kontakt) för AC V Q1x/4x Potentialfria reläutgångar (växlande kontakt) för AC V CE+ Dataledning KNX-buss, positiv CE- Dataledning KNX-buss, negativ Anmärkning Per plint får endast en mångtråd eller enkeltråd anslutas (fjäderdragteknik). Befintliga dubbelplintar är internt elektriskt förbundna. Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies /18

14 Anslutningsscheman Anslutning på mätsidan Exempel: Kopplingsschema 1: ätdel med passiva huvud- och hjälpgivare samt passiv signalkälla AC 4 V (3)(1) B B1 B B5 B X... X... X A01 Kopplingsschema : ätdel med aktiv givare och aktiv signalkälla AC 4 V B B3 X... 1 (1) () LN 1 (3) (4) out in X... R 3144A0 Kopplingsschema 3 och 4: ätdel med CO /VOC och CO -utvärdering AC 4 V 1 (CO / (CO) VOC) U1 U X... B4 3144A03 AC 4 V 1 (CO / (CO ) VOC) U1 U X... B4 3144A04 Anslutningar på styr- och övervakningssidan Kopplingsschema 5: ätdel med pulskälla Kopplingsschema 6: 3150A01 L AC 4 V +/- +/- X... R1 AC 30 V AC 4 V 1 X... X... X... 1 Y1 Q1 Q11 Q14 Q33 Q34 Rekommendation: Använd skärmade ledningar N Y 1 K1 K 3150A0 Förklaring till kopplingsschemana 1 till 6 Universalregulator RU7..B-1... Larm överström B1 illuftstemperaturgivare QA10.. Differenstryckvakt B3 Frysvaktgivare QAF63./QAF63.. K1, K otorskyddsbrytare för fläkt B4 CO -givare QPA000 R1 Reed-pulsomställare B4 CO / VOC-givare QPA00 /QPA00D R Börvärdesomställare BS61 B5 Rumstemperaturgivare QAA4 Börvärdesomställare BS1.5 Ställdon för värme... 14/18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

15 Översikt över programmerade standardapplikationer Regulator Anläggningstyp Applikationsnummer / beskrivning Anläggningsschema RU710B A01 ADA001 U1B HQ II N.Q3 F Reglering av tillufttemperatur med vattenvärmd luftvärmare Y Y1 N.X3 3.Q1 B1 B5 N.X.X1 A10 A0 ADB001 U1B HQ II N.Q3 F Reglering av tillufttemperatur med vattenburen luftkylare. Y Y1 Y4 N.X3 B1 B5 N.X A10 A03 ADC001 U1B HQ Reglering av tillufttemperatur med vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. Y Y1 II N.Q3 N.X3 3.Q1 Y4 N.Y F B1 B5 N.X.X1 A10 A04 AEA001 U1B HQ Reglering av tillufttemperatur med blandningsspjäll och vattenvärmd luftvärmare i sekvens. Y Y1 Y6 N.Y II N.Q3 N.X3 3.Q1 F B1 AQ B4.X1 B5 N.X.X A10 A05 ADAE01 U1B HQ Reglering av tillufttemperatur med plattvärmeväxlare för VÅV och vattenvärmd luftvärmare i sekvens. II N.Q3 Y Y1 B10.X1 F Y6 N.Y N.X3 3.Q1 F5 B1 B5 N.X.X A10 RU70B A01 AEC001 UB HQ Reglering av tillufttemperatur med blandningsspjäll, vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. II N.Q Y Y6 Y1 N.X3 N.Y 3 N.Q3 Y4 N. A10 F B1 AQ B4 B5 N.X Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies /18

16 Regulator Anläggningstyp Applikationsnummer / beskrivning Anläggningsschema A0 ADCE01 UB HQ (ersätter RWI65..) Reglering av tillufttemperatur med plattvärmeväxlare för VÅV, vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. II N.Q Y Y1 B10 F Y6 N.Y A10 N.X3 3 N.Q3 Y4 N. F5 B1 B5 N.X A03 ADFB01 UB HQ II N.Q F Reglering av tillufttemperatur med vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. Reglering av rumsfuktighet med ångfuktare Y Y1 A10 3 N.Q3 Y4 N.Y Y1 N. N.Q5 j B17 j B16 N.X, N.X3.X1 A04 AEDB01 UB HQ Reglering av tillufttemperatur med blandningsspjäll och vattenvärmd luftvärmare i sekvens. Reglering av rumsfuktighet med ångfuktare Y Y1 Y6 N.Y II N.Q 3 N.Q3 Y1 N. N.Q5 F j B17 j B16 N.X, N.X3 B4 AQ.X1.X A10 A05 ADDP01 UB HQ Reglering av tillufttemperatur med roterande värmeväxlare för VÅV och vattenvärmd luftvärmare i sekvens. Reglering av rumsfuktighet med ångfuktare II N.Q Y Y1 B10.X1 F Y11 3 N.Y N.Q3 A10 Y1 N. N.Q5 F5 j B17 j B16 N.X, N.X3.X RU730B A01 AEFB01 U3B HQ II N.Q F Reglering av tillufttemperatur med blandningsspjäll, vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. Reglering av rumsfuktighet med ångfuktare Y Y1 Y6 N.Y 3 N.Q3 Y1 N.Y4 N.Q4 j B17 AQ j B16 N.X, N.X3 B4.X1.X Y4 N. A10 A0 ADFP01 U3B HQ Reglering av tillufttemperatur med rotationsvärmeväxlare för VÅV, vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. Reglering av rumsfuktighet med ångfuktare II N.Q Y Y1 B10.X1 F Y11 N.Y 3 N.Q3 Y1 N.Y4 N.Q4 F5 j B17 B16 N.X, N.X3 j.x Y4 N. A10 16/18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

17 Regulator Anläggningstyp Applikationsnummer / beskrivning Anläggningsschema A03 ADZA01 U3B HQ II N.Q F med vattenvärmd lufteftervärmare och vattenburen luftkylare i sekvens Reglering av rumsfuktighet med sprejfuktare (aktivering). Y Y1.X1 3 N.Q3 Y4 N. B7 9 N.Q4 Y10 N.Y j B17, j B16 N.X, N.X3.X Reglering av daggpunkttemperatur (konstant tilluftsfukt) A10 med vattenvärmd luftförvärmare och vattenburen luftkylare i sekvens. A04 AEZH01 U3B HQ II N.Q F Rums(frånluft)-/tilluftkaskadreglering med min. och med vattenvärmd lufteftervärmare och vattenburen luftkylare i sekvens Reglering av rumsfuktighet med sprejfuktare (aktivering). Reglering av daggpunkttemperatur (konstant tilluftsfukt) med blandningsspjäll, vattenvärmd luftförvärmare och Y Y1 Y6 N.Y.X1 A10 3 N.Q3 Y4 N.Y4 B7 9 N.Q4 Y10 N. j B17 j B16 N.X, N.X3 B4 AQ.X.X3 vattenburen luftkylare i sekvens. A05 AEZH0 U3B HQ II N.Q F med blandningsventil, vattenvärmd lufteftervärmare och vattenburen luftkylare i sekvens Reglering av rumsfuktighet med sprejfuktare (aktivering) och vattenburen luftkylare. Reglering av daggpunkttemperatur (konstant tilluftsfukt) med vattenvärmd luftförvärmare Y Y1 Y6 N.Y.X1 A10 B7 3 N.Q3 9 N.Q4 Y4 N.Y4 Y10 N. j B17 j B16 N.X, N.X3 B4 AQ.X.X3 17/18 Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies

18 åttuppgifter (mått i mm) = 66,4 = ø 10,5 5, ø 44 = = RZ790 EN H /18 ã Siemens AB, Building echnologies Division, en/ Rätt till ändringar förbehålles Siemens Universalregulator RU7..B-1 CE1N3150sv Building echnologies
