RMU7..B-3. Universalregulator. Building Technologies. Reglerserie C CE1N3150sv. Synco
|
|
- Maja Viklund
- för 8 år sedan
- Visningar:
Transkript

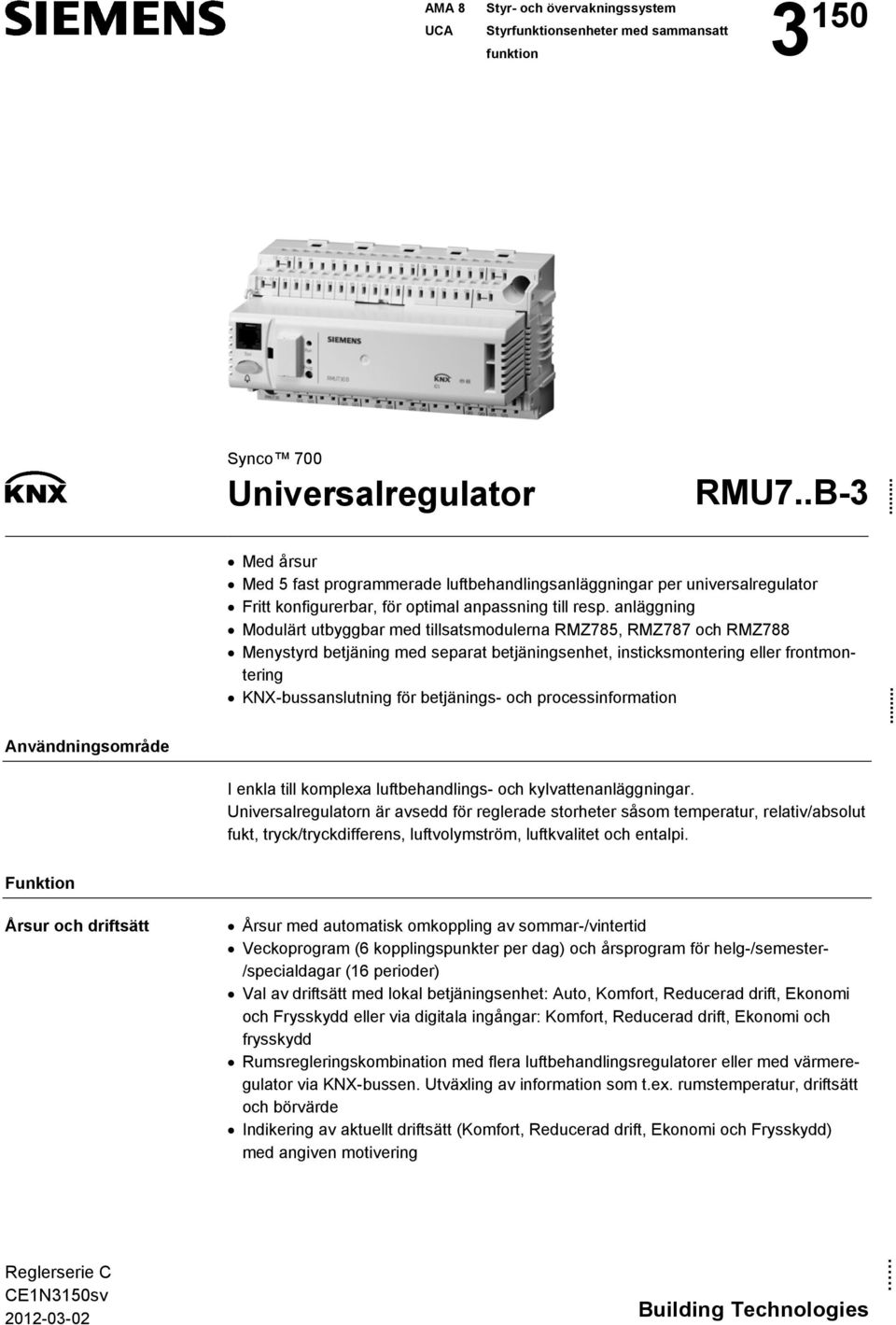

1 AA 8 UCA Styr- och övervakningssystem 3 Styrfunktionsenheter med sammansatt funktion 150 Synco 700 Universalregulator RU7..B-3 ed årsur ed 5 fast programmerade luftbehandlingsanläggningar per universalregulator Fritt konfigurerbar, för optimal anpassning till resp. anläggning odulärt utbyggbar med tillsatsmodulerna RZ785, RZ787 och RZ788 enystyrd betjäning med separat betjäningsenhet, insticksmontering eller frontmontering KNX-bussanslutning för betjänings- och processinformation Användningsområde I enkla till komplexa luftbehandlings- och kylvattenanläggningar. Universalregulatorn är avsedd för reglerade storheter såsom temperatur, relativ/absolut fukt, tryck/tryckdifferens, luftvolymström, luftkvalitet och entalpi. Funktion Årsur och driftsätt Årsur med automatisk omkoppling av sommar-/vintertid Veckoprogram (6 kopplingspunkter per dag) och årsprogram för helg-/semester- /specialdagar (16 perioder) Val av driftsätt med lokal betjäningsenhet: Auto, Komfort, Reducerad drift, Ekonomi och Frysskydd eller via digitala ingångar: Komfort, Reducerad drift, Ekonomi och frysskydd Rumsregleringskombination med flera luftbehandlingsregulatorer eller med värmeregulator via KNX-bussen. Utväxling av information som t.ex. rumstemperatur, driftsätt och börvärde Indikering av aktuellt driftsätt (Komfort, Reducerad drift, Ekonomi och Frysskydd) med angiven motivering Reglerserie C CE1N3150sv Building echnologies

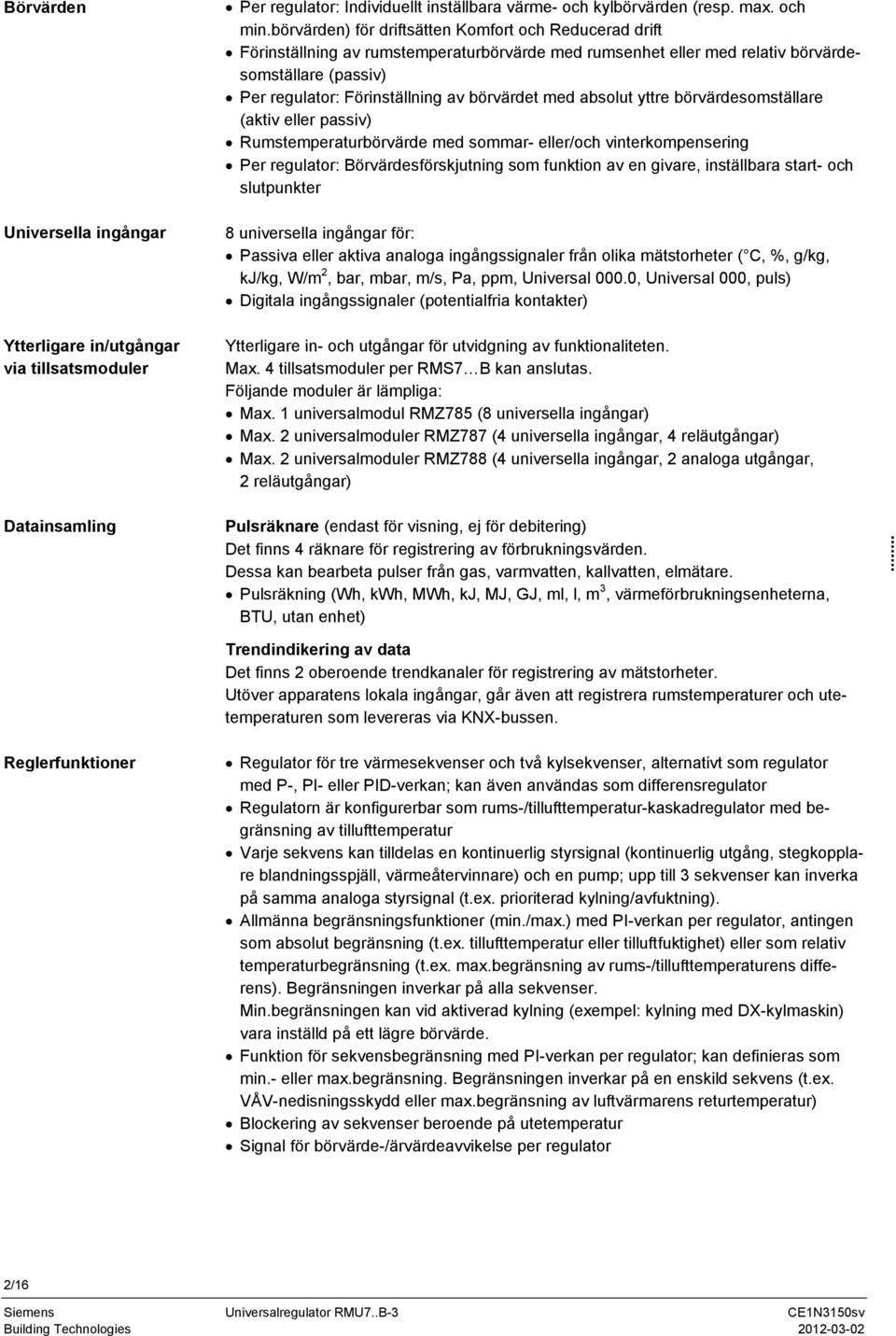

2 Börvärden Universella ingångar Ytterligare in/utgångar via tillsatsmoduler Datainsamling Per regulator: Individuellt inställbara värme- och kylbörvärden (resp. max. och min.börvärden) för driftsätten Komfort och Reducerad drift Förinställning av rumstemperaturbörvärde med rumsenhet eller med relativ börvärdesomställare (passiv) Per regulator: Förinställning av börvärdet med absolut yttre börvärdesomställare (aktiv eller passiv) Rumstemperaturbörvärde med sommar- eller/och vinterkompensering Per regulator: Börvärdesförskjutning som funktion av en givare, inställbara start- och slutpunkter 8 universella ingångar för: Passiva eller aktiva analoga ingångssignaler från olika mätstorheter ( C, %, g/kg, kj/kg, W/m, bar, mbar, m/s, Pa, ppm, Universal 000.0, Universal 000, puls) Digitala ingångssignaler (potentialfria kontakter) Ytterligare in- och utgångar för utvidgning av funktionaliteten. ax. 4 tillsatsmoduler per RS7 B kan anslutas. Följande moduler är lämpliga: ax. 1 universalmodul RZ785 (8 universella ingångar) ax. universalmoduler RZ787 (4 universella ingångar, 4 reläutgångar) ax. universalmoduler RZ788 (4 universella ingångar, analoga utgångar, reläutgångar) Pulsräknare (endast för visning, ej för debitering) Det finns 4 räknare för registrering av förbrukningsvärden. Dessa kan bearbeta pulser från gas, varmvatten, kallvatten, elmätare. Pulsräkning (Wh, kwh, Wh, kj, J, J, ml, l, m 3, värmeförbrukningsenheterna, BU, utan enhet) rendindikering av data Det finns oberoende trendkanaler för registrering av mätstorheter. Utöver apparatens lokala ingångar, går även att registrera rumstemperaturer och utetemperaturen som levereras via KNX-bussen.... Reglerfunktioner Regulator för tre värmesekvenser och två kylsekvenser, alternativt som regulator med P-, PI- eller PID-verkan; kan även användas som differensregulator Regulatorn är konfigurerbar som rums-/tillufttemperatur-kaskadregulator med begränsning av tillufttemperatur Varje sekvens kan tilldelas en kontinuerlig styrsignal (kontinuerlig utgång, stegkopplare blandningsspjäll, värmeåtervinnare) och en pump; upp till 3 sekvenser kan inverka på samma analoga styrsignal (t.ex. prioriterad kylning/avfuktning). Allmänna begränsningsfunktioner (min./max.) med PI-verkan per regulator, antingen som absolut begränsning (t.ex. tillufttemperatur eller tilluftfuktighet) eller som relativ temperaturbegränsning (t.ex. max.begränsning av rums-/tillufttemperaturens differens). Begränsningen inverkar på alla sekvenser. in.begränsningen kan vid aktiverad kylning (exempel: kylning med DX-kylmaskin) vara inställd på ett lägre börvärde. Funktion för sekvensbegränsning med PI-verkan per regulator; kan definieras som min.- eller max.begränsning. Begränsningen inverkar på en enskild sekvens (t.ex. VÅV-nedisningsskydd eller max.begränsning av luftvärmarens returtemperatur) Blockering av sekvenser beroende på utetemperatur Signal för börvärde-/ärvärdeavvikelse per regulator /16 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies

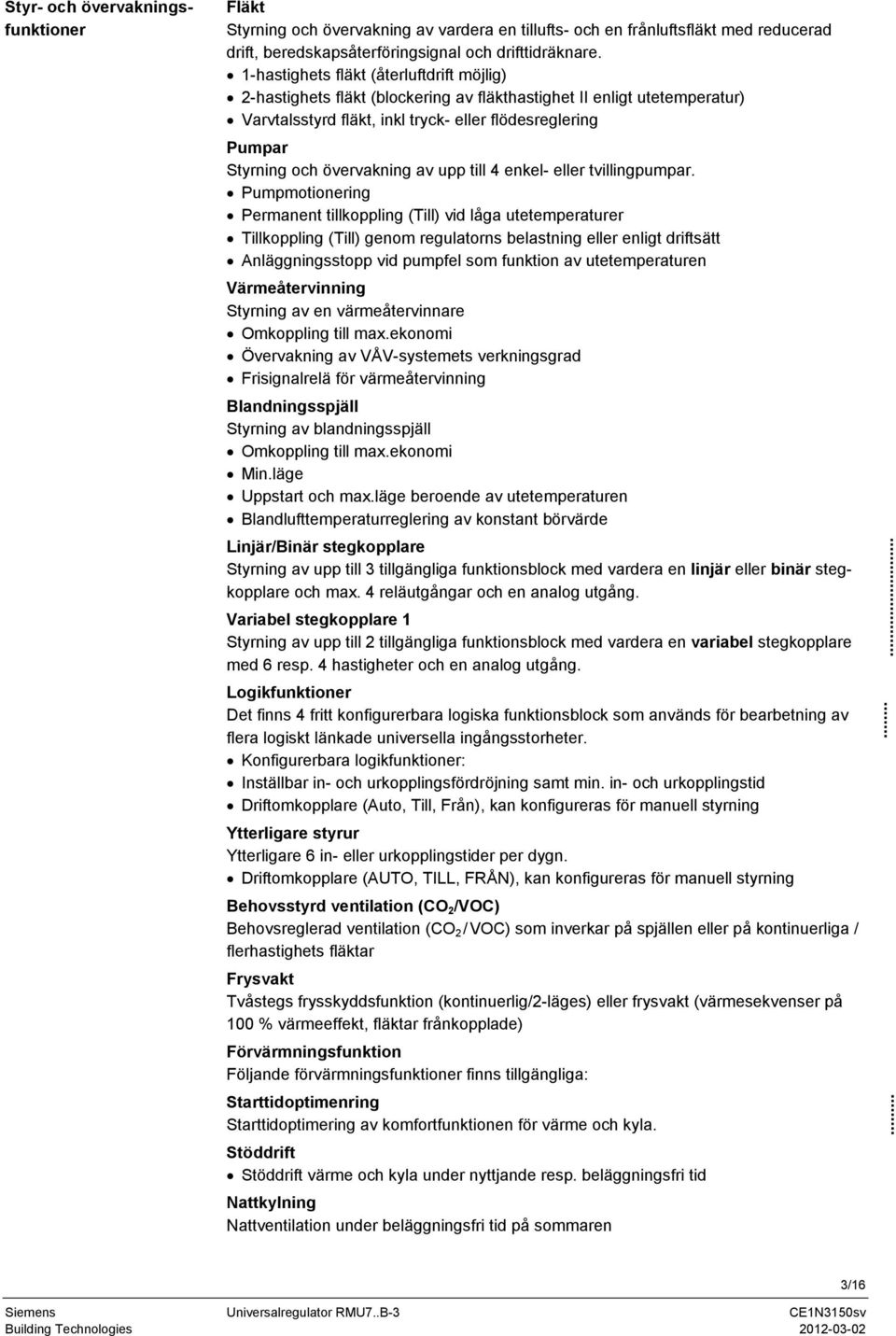

3 Styr- och övervakningsfunktioner Fläkt Styrning och övervakning av vardera en tillufts- och en frånluftsfläkt med reducerad drift, beredskapsåterföringsignal och drifttidräknare. 1-hastighets fläkt (återluftdrift möjlig) -hastighets fläkt (blockering av fläkthastighet II enligt utetemperatur) Varvtalsstyrd fläkt, inkl tryck- eller flödesreglering Pumpar Styrning och övervakning av upp till 4 enkel- eller tvillingpumpar. Pumpmotionering Permanent tillkoppling (ill) vid låga utetemperaturer illkoppling (ill) genom regulatorns belastning eller enligt driftsätt Anläggningsstopp vid pumpfel som funktion av utetemperaturen Värmeåtervinning Styrning av en värmeåtervinnare Omkoppling till max.ekonomi Övervakning av VÅV-systemets verkningsgrad Frisignalrelä för värmeåtervinning Blandningsspjäll Styrning av blandningsspjäll Omkoppling till max.ekonomi in.läge Uppstart och max.läge beroende av utetemperaturen Blandlufttemperaturreglering av konstant börvärde Linjär/Binär stegkopplare Styrning av upp till 3 tillgängliga funktionsblock med vardera en linjär eller binär stegkopplare och max. 4 reläutgångar och en analog utgång. Variabel stegkopplare 1 Styrning av upp till tillgängliga funktionsblock med vardera en variabel stegkopplare med 6 resp. 4 hastigheter och en analog utgång. Logikfunktioner Det finns 4 fritt konfigurerbara logiska funktionsblock som används för bearbetning av flera logiskt länkade universella ingångsstorheter. Konfigurerbara logikfunktioner: Inställbar in- och urkopplingsfördröjning samt min. in- och urkopplingstid Driftomkopplare (Auto, ill, Från), kan konfigureras för manuell styrning Ytterligare styrur Ytterligare 6 in- eller urkopplingstider per dygn. Driftomkopplare (AUO, ILL, FRÅN), kan konfigureras för manuell styrning Behovsstyrd ventilation (CO /VOC) Behovsreglerad ventilation (CO /VOC) som inverkar på spjällen eller på kontinuerliga / flerhastighets fläktar Frysvakt våstegs frysskyddsfunktion (kontinuerlig/-läges) eller frysvakt (värmesekvenser på 100 % värmeeffekt, fläktar frånkopplade) Förvärmningsfunktion Följande förvärmningsfunktioner finns tillgängliga: Starttidoptimenring Starttidoptimering av komfortfunktionen för värme och kyla. Stöddrift Stöddrift värme och kyla under nyttjande resp. beläggningsfri tid Nattkylning Nattventilation under beläggningsfri tid på sommaren /16 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies
4 Bussfunktioner Värme-/kylbehov Leverans av värme- och kylbehovssignaler (relä och DC 0 10 V). Insamling, utvärdering och vidarebefordran av värme- och kylanfordran från och via KNX-bussen. Dessutom kan följande konfigureras: Kontinuerlig utgång (t.ex. för behovanpassad börvärdesförskjutning av kylmaskin) Reläutgång (t.ex. till in-/urkoppling av kylmaskin) Behovanpassad börvärdesförskjutning inverkan på förregulator Inställbar börvärdesförhöjning vid användning tillsammans med en förregulator Omkoppling värme/kyla Om ett -rörssystem för värme/kyla används, kan omkopplingen värme/kyla ske via en digital eller analog ingång, via driftsättväljare (Auto, värme, kyla), enligt datum eller via KNX-bussen. Signalen för värme/kyla kan sändas till KNX-bussen eller levereras via ett relä Larmmeddelanden Larmindikering med röd LED, kvittering med knapp. Följande funktioner finns tillgängliga: reläutgångar som larmrelä 10 universella ingångar som larmingångar 4 fördefinierade larmingångar (Filterövervakning, Brandlarm, "Rökevakuering tilluft" och "Rökevakuering frånluft") Fjärrbetjäning av KNX-buss funktioner med bussbetjäningssenhet RZ79 Rumsenhet med tillhörande funktioner Indikering av larmmeddelanden från övriga bussanslutna apparater Utlöst summalarm från alla bussanslutna apparater till ett larmrelä idsynkronisering Vidarebefordran och ändring av utetemperatursignalen emensam reglerstrategi för luftbehandlingsregulatorer med en värmeregulator eller flera luftbehandlingsregulatorer kan inställas för reglering av samma rum Sända eller mottaga årsurets data (tid, veckodag, datum, omkoppling av sommar- /vintertid) till/från en annan regulator Sända eller ta emot årsurets data (tid, veckodag, datum, omkoppling av sommar- /vintertid) till/från en annan regulator. Sända eller mottaga vecko- eller årsprogram för helg-/semester-/specialdagar till/från en annan regulator. enerera eller sända en behovssignal (varmvatten, kallvatten) för förregulatorn eller varmvatten-/kallvattenkällan ottaga och utvärdera kylbehovssignaler när regulatorn konfigurerats som förregulator eller varmvatten-/kallvattenkällan Behovsreglering Datautväxling mellan primär och VAV individuell rumsreglering med hjälp av följande funktioner via KNX-buss: Behovstyrd anläggningsdrift primär luftbehandlingsanläggning (lastberoende in- och urkoppling) och behovsanpassad tilluftstemperaturreglering ottagning och utvärdering av energibehovssignaler (värme och kyla) ryckbörvärdesförskjutning tillufts-/frånluftsfläkten som funktion av VAV-spjälläge Universella sändnings och mottagningszoner Enheten RU7x0B möjliggör universell datakommunikation via egna plintar eller via RZ78x-tillsatsmodulernas plintar. Datakommunikationen mellan apparaterna sker via KNX-bussen. Universella ingångar, digitala och analoga utgångar på RU7x0B kan användas som sändarobjekt (för sändarzonen) /16 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies

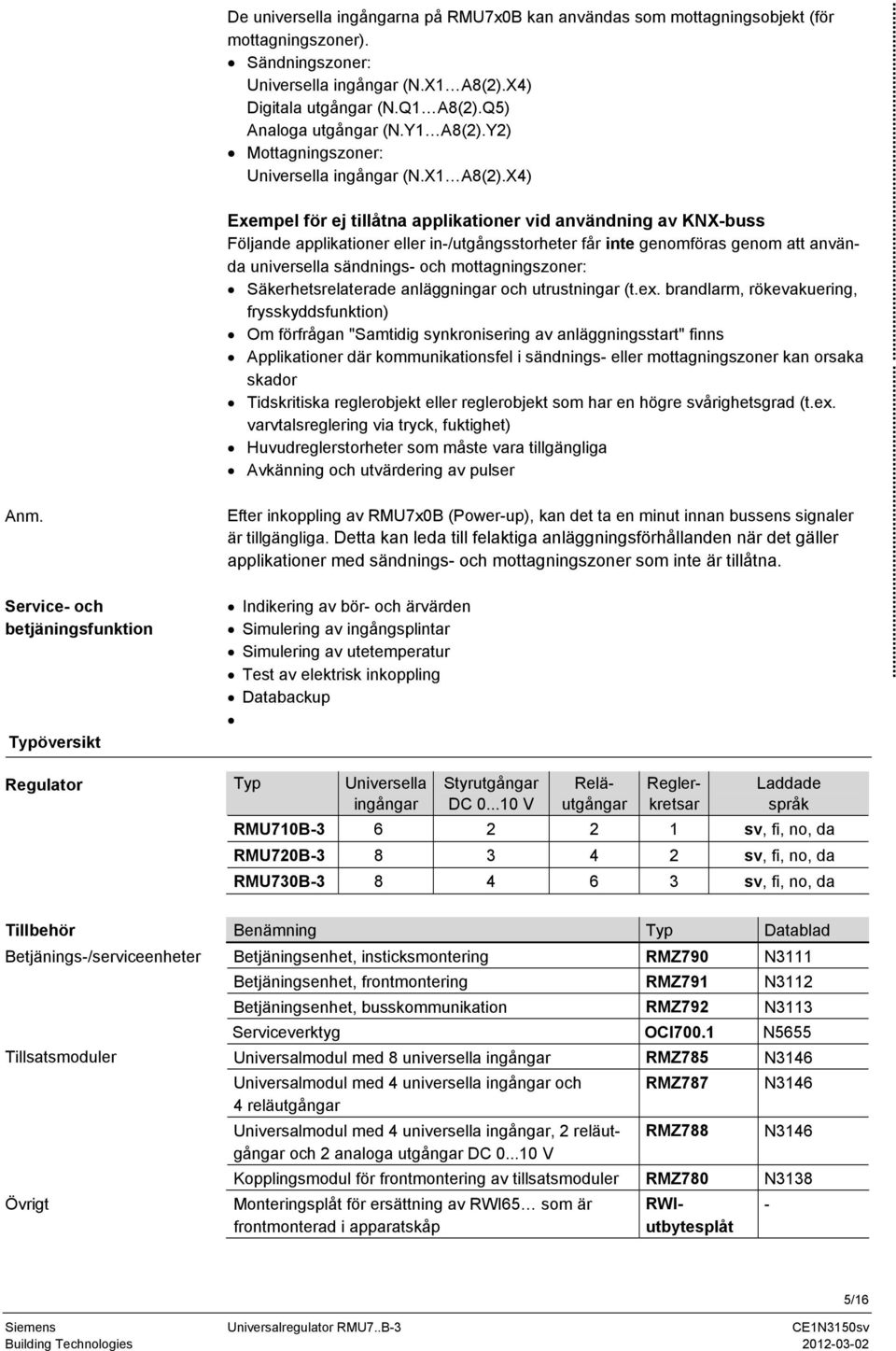

5 Anm. Service- och betjäningsfunktion ypöversikt Regulator De universella ingångarna på RU7x0B kan användas som mottagningsobjekt (för mottagningszoner). Sändningszoner: Universella ingångar ( A8().X4) Digitala utgångar (N.Q1 A8().Q5) Analoga utgångar ( A8().Y) ottagningszoner: Universella ingångar ( A8().X4) Exempel för ej tillåtna applikationer vid användning av KNX-buss Följande applikationer eller in-/utgångsstorheter får inte genomföras genom att använda universella sändnings- och mottagningszoner: Säkerhetsrelaterade anläggningar och utrustningar (t.ex. brandlarm, rökevakuering, frysskyddsfunktion) Om förfrågan "Samtidig synkronisering av anläggningsstart" finns Applikationer där kommunikationsfel i sändnings- eller mottagningszoner kan orsaka skador idskritiska reglerobjekt eller reglerobjekt som har en högre svårighetsgrad (t.ex. varvtalsreglering via tryck, fuktighet) Huvudreglerstorheter som måste vara tillgängliga Avkänning och utvärdering av pulser Efter inkoppling av RU7x0B (Power-up), kan det ta en minut innan bussens signaler är tillgängliga. Detta kan leda till felaktiga anläggningsförhållanden när det gäller applikationer med sändnings- och mottagningszoner som inte är tillåtna. Indikering av bör- och ärvärden Simulering av ingångsplintar Simulering av utetemperatur est av elektrisk inkoppling Databackup yp Universella ingångar Styrutgångar DC V Reläutgångar Reglerkretsar Laddade språk RU710B sv, fi, no, da RU70B sv, fi, no, da RU730B sv, fi, no, da illbehör Betjänings-/serviceenheter illsatsmoduler Övrigt Benämning yp Datablad Betjäningsenhet, insticksmontering RZ790 N3111 Betjäningsenhet, frontmontering RZ791 N311 Betjäningsenhet, busskommunikation RZ79 N3113 Serviceverktyg OCI700.1 N5655 Universalmodul med 8 universella ingångar RZ785 N3146 Universalmodul med 4 universella ingångar och 4 reläutgångar Universalmodul med 4 universella ingångar, reläutgångar och analoga utgångar DC V RZ787 RZ788 N3146 N3146 Kopplingsmodul för frontmontering av tillsatsmoduler RZ780 N3138 onteringsplåt för ersättning av RWI65 som är frontmonterad i apparatskåp RWIutbytesplåt - 5/16 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies

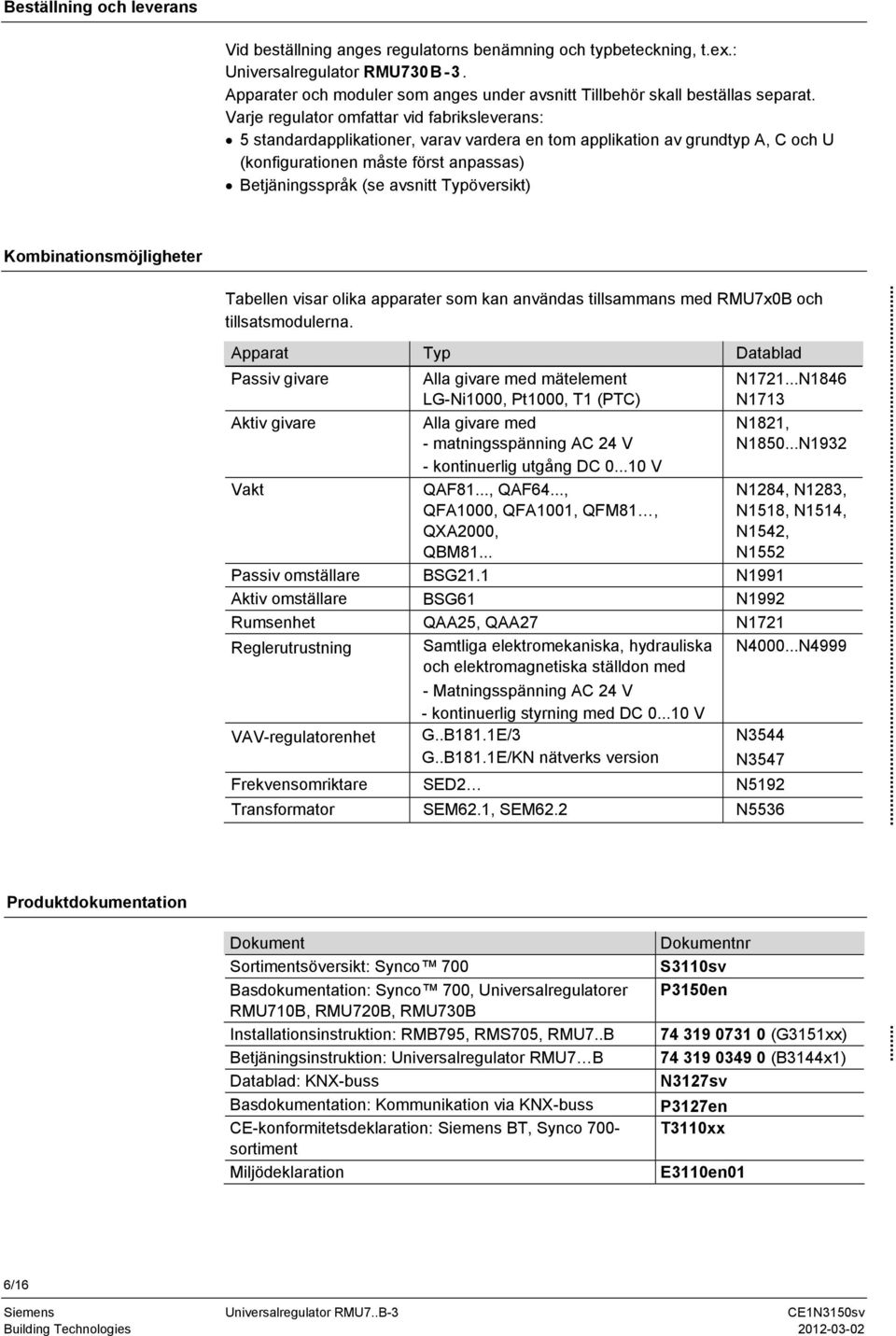

6 Beställning och leverans Vid beställning anges regulatorns benämning och typbeteckning, t.ex.: Universalregulator RU730B-3. Apparater och moduler som anges under avsnitt illbehör skall beställas separat. Varje regulator omfattar vid fabriksleverans: 5 standardapplikationer, varav vardera en tom applikation av grundtyp A, C och U (konfigurationen måste först anpassas) Betjäningsspråk (se avsnitt ypöversikt) Kombinationsmöjligheter Produktdokumentation abellen visar olika apparater som kan användas tillsammans med RU7x0B och tillsatsmodulerna. Apparat yp Datablad Passiv givare Alla givare med mätelement L-Ni1000, Pt1000, 1 (PC) 713 Aktiv givare Vakt Alla givare med - matningsspänning AC 4 V - kontinuerlig utgång DC V QAF81..., QAF64..., QF00, QF01, QF81, QXA000, QB , , 83, 518, 514, 54, 55 Passiv omställare BS Aktiv omställare BS61 99 Rumsenhet QAA5, QA 71 Reglerutrustning Samtliga elektromekaniska, hydrauliska N N4999 och elektromagnetiska ställdon med - atningsspänning AC 4 V - kontinuerlig styrning med DC V VAV-regulatorenhet..B181.1E/3..B181.1E/KN nätverks version N3544 N3547 Frekvensomriktare SED N519 ransformator SE6.1, SE6. N5536 Dokument Sortimentsöversikt: Synco 700 Basdokumentation: Synco 700, Universalregulatorer RU710B, RU70B, RU730B Installationsinstruktion: RB795, RS705, RU7..B Betjäningsinstruktion: Universalregulator RU7 B Datablad: KNX-buss Basdokumentation: Kommunikation via KNX-buss CE-konformitetsdeklaration: Siemens B, Synco 700- sortiment iljödeklaration Dokumentnr S3110sv P3150en (3151xx) (B3144x1) N317sv P317en 3110xx E3110en /16 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies

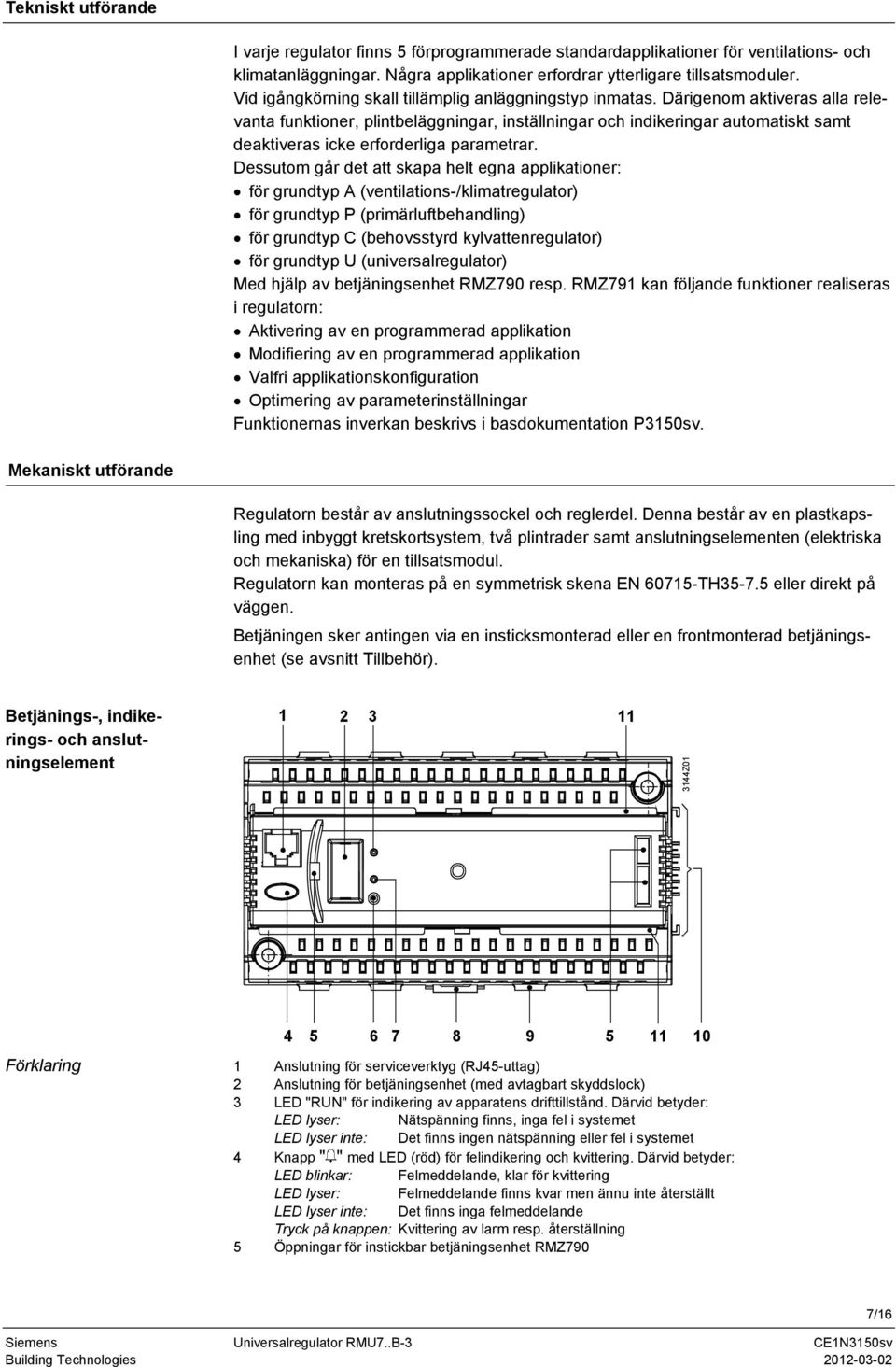

7 ekniskt utförande I varje regulator finns 5 förprogrammerade standardapplikationer för ventilations- och klimatanläggningar. Några applikationer erfordrar ytterligare tillsatsmoduler. Vid igångkörning skall tillämplig anläggningstyp inmatas. Därigenom aktiveras alla relevanta funktioner, plintbeläggningar, inställningar och indikeringar automatiskt samt deaktiveras icke erforderliga parametrar. Dessutom går det att skapa helt egna applikationer: för grundtyp A (ventilations-/klimatregulator) för grundtyp P (primärluftbehandling) för grundtyp C (behovsstyrd kylvattenregulator) för grundtyp U (universalregulator) ed hjälp av betjäningsenhet RZ790 resp. RZ791 kan följande funktioner realiseras i regulatorn: Aktivering av en programmerad applikation odifiering av en programmerad applikation Valfri applikationskonfiguration Optimering av parameterinställningar Funktionernas inverkan beskrivs i basdokumentation P3150sv. ekaniskt utförande Regulatorn består av anslutningssockel och reglerdel. Denna består av en plastkapsling med inbyggt kretskortsystem, två plintrader samt anslutningselementen (elektriska och mekaniska) för en tillsatsmodul. Regulatorn kan monteras på en symmetrisk skena EN H eller direkt på väggen. Betjäningen sker antingen via en insticksmonterad eller en frontmonterad betjäningsenhet (se avsnitt illbehör). Betjänings-, indikerings- och anslutningselement Z01 Förklaring Anslutning för serviceverktyg (RJ45-uttag) Anslutning för betjäningsenhet (med avtagbart skyddslock) 3 LED "RUN" för indikering av apparatens drifttillstånd. Därvid betyder: LED lyser: Nätspänning finns, inga fel i systemet LED lyser inte: Det finns ingen nätspänning eller fel i systemet 4 Knapp " " med LED (röd) för felindikering och kvittering. Därvid betyder: LED blinkar: Felmeddelande, klar för kvittering LED lyser: Felmeddelande finns kvar men ännu inte återställt LED lyser inte: Det finns inga felmeddelande ryck på knappen: Kvittering av larm resp. återställning 5 Öppningar för instickbar betjäningsenhet RZ790 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies /16

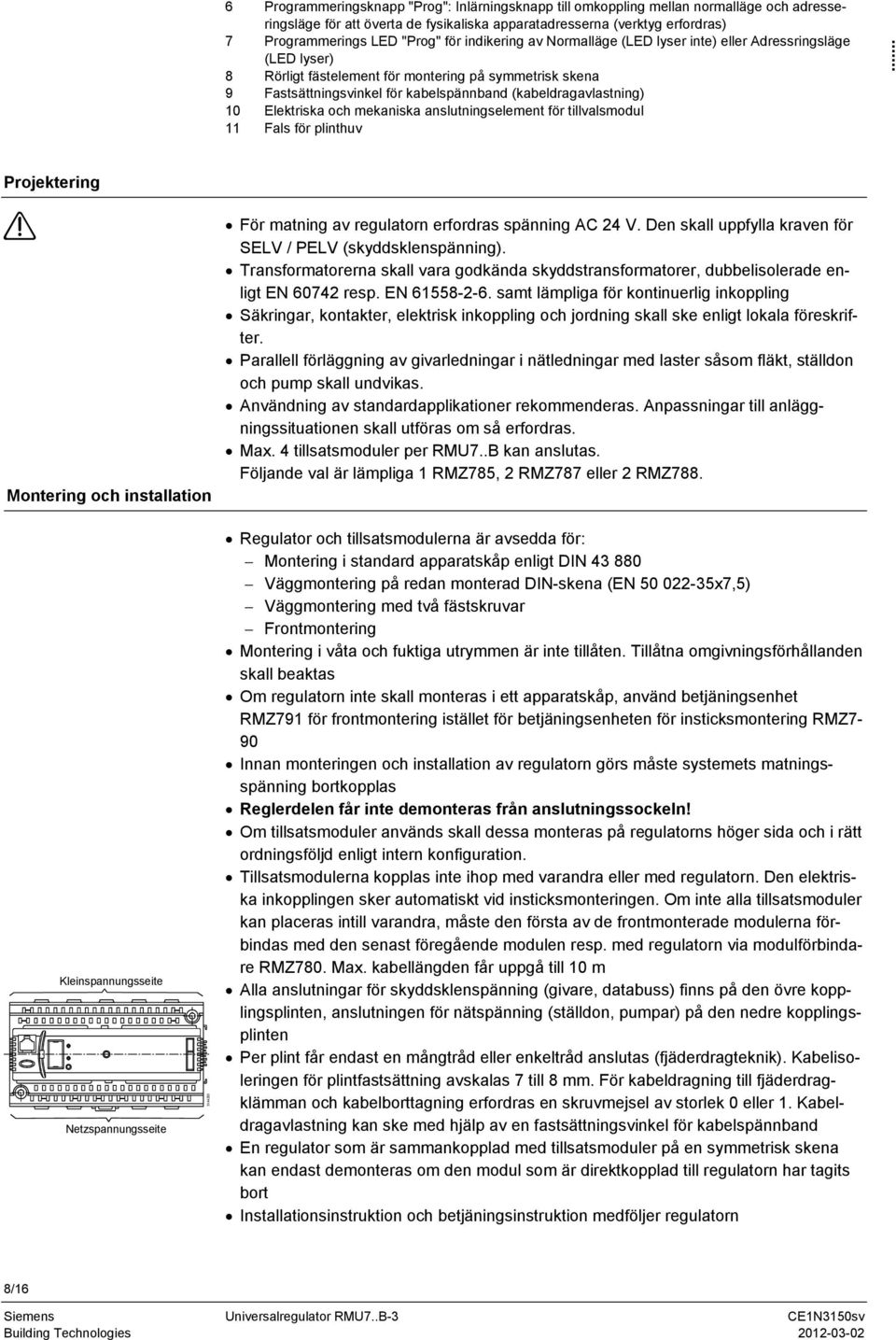

8 6 Programmeringsknapp "Prog": Inlärningsknapp till omkoppling mellan normalläge och adresseringsläge för att överta de fysikaliska apparatadresserna (verktyg erfordras) 7 Programmerings LED "Prog" för indikering av Normalläge (LED lyser inte) eller Adressringsläge (LED lyser) 8 Rörligt fästelement för montering på symmetrisk skena 9 Fastsättningsvinkel för kabelspännband (kabeldragavlastning) 10 Elektriska och mekaniska anslutningselement för tillvalsmodul 11 Fals för plinthuv... Projektering ontering och installation För matning av regulatorn erfordras spänning AC 4 V. Den skall uppfylla kraven för SELV / PELV (skyddsklenspänning). ransformatorerna skall vara godkända skyddstransformatorer, dubbelisolerade enligt EN 6074 resp. EN samt lämpliga för kontinuerlig inkoppling Säkringar, kontakter, elektrisk inkoppling och jordning skall ske enligt lokala föreskrifter. Parallell förläggning av givarledningar i nätledningar med laster såsom fläkt, ställdon och pump skall undvikas. Användning av standardapplikationer rekommenderas. Anpassningar till anläggningssituationen skall utföras om så erfordras. ax. 4 tillsatsmoduler per RU7..B kan anslutas. Följande val är lämpliga 1 RZ785, RZ787 eller RZ788. Kleinspannungsseite Netzspannungsseite 3144Z03 Regulator och tillsatsmodulerna är avsedda för: ontering i standard apparatskåp enligt DIN Väggmontering på redan monterad DIN-skena (EN x7,5) Väggmontering med två fästskruvar Frontmontering ontering i våta och fuktiga utrymmen är inte tillåten. illåtna omgivningsförhållanden skall beaktas Om regulatorn inte skall monteras i ett apparatskåp, använd betjäningsenhet RZ791 för frontmontering istället för betjäningsenheten för insticksmontering RZ7-90 Innan monteringen och installation av regulatorn görs måste systemets matningsspänning bortkopplas Reglerdelen får inte demonteras från anslutningssockeln! Om tillsatsmoduler används skall dessa monteras på regulatorns höger sida och i rätt ordningsföljd enligt intern konfiguration. illsatsmodulerna kopplas inte ihop med varandra eller med regulatorn. Den elektriska inkopplingen sker automatiskt vid insticksmonteringen. Om inte alla tillsatsmoduler kan placeras intill varandra, måste den första av de frontmonterade modulerna förbindas med den senast föregående modulen resp. med regulatorn via modulförbindare RZ780. ax. kabellängden får uppgå till 10 m Alla anslutningar för skyddsklenspänning (givare, databuss) finns på den övre kopplingsplinten, anslutningen för nätspänning (ställdon, pumpar) på den nedre kopplingsplinten Per plint får endast en mångtråd eller enkeltråd anslutas (fjäderdragteknik). Kabelisoleringen för plintfastsättning avskalas 7 till 8 mm. För kabeldragning till fjäderdragklämman och kabelborttagning erfordras en skruvmejsel av storlek 0 eller 1. Kabeldragavlastning kan ske med hjälp av en fastsättningsvinkel för kabelspännband En regulator som är sammankopplad med tillsatsmoduler på en symmetrisk skena kan endast demonteras om den modul som är direktkopplad till regulatorn har tagits bort Installationsinstruktion och betjäningsinstruktion medföljer regulatorn 8/16 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies

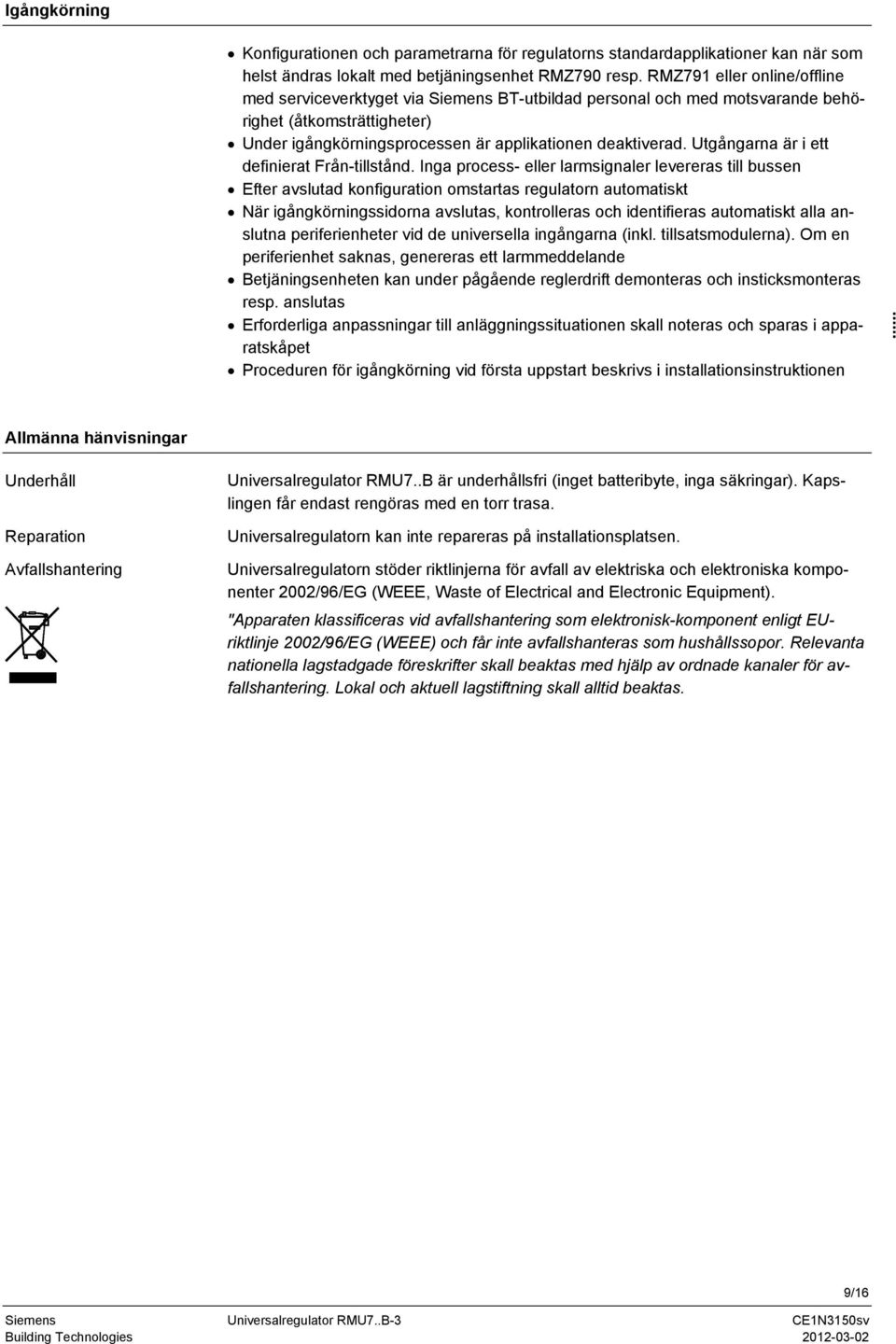

9 Igångkörning Konfigurationen och parametrarna för regulatorns standardapplikationer kan när som helst ändras lokalt med betjäningsenhet RZ790 resp. RZ791 eller online/offline med serviceverktyget via Siemens B-utbildad personal och med motsvarande behörighet (åtkomsträttigheter) Under igångkörningsprocessen är applikationen deaktiverad. Utgångarna är i ett definierat Från-tillstånd. Inga process- eller larmsignaler levereras till bussen Efter avslutad konfiguration omstartas regulatorn automatiskt När igångkörningssidorna avslutas, kontrolleras och identifieras automatiskt alla anslutna periferienheter vid de universella ingångarna (inkl. tillsatsmodulerna). Om en periferienhet saknas, genereras ett larmmeddelande Betjäningsenheten kan under pågående reglerdrift demonteras och insticksmonteras resp. anslutas Erforderliga anpassningar till anläggningssituationen skall noteras och sparas i apparatskåpet Proceduren för igångkörning vid första uppstart beskrivs i installationsinstruktionen... Allmänna hänvisningar Underhåll Reparation Avfallshantering Universalregulator RU7..B är underhållsfri (inget batteribyte, inga säkringar). Kapslingen får endast rengöras med en torr trasa. Universalregulatorn kan inte repareras på installationsplatsen. Universalregulatorn stöder riktlinjerna för avfall av elektriska och elektroniska komponenter 00/96/E (WEEE, Waste of Electrical and Electronic Equipment). "Apparaten klassificeras vid avfallshantering som elektronisk-komponent enligt EUriktlinje 00/96/E (WEEE) och får inte avfallshanteras som hushållssopor. Relevanta nationella lagstadgade föreskrifter skall beaktas med hjälp av ordnade kanaler för avfallshantering. Lokal och aktuell lagstiftning skall alltid beaktas. Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies /16

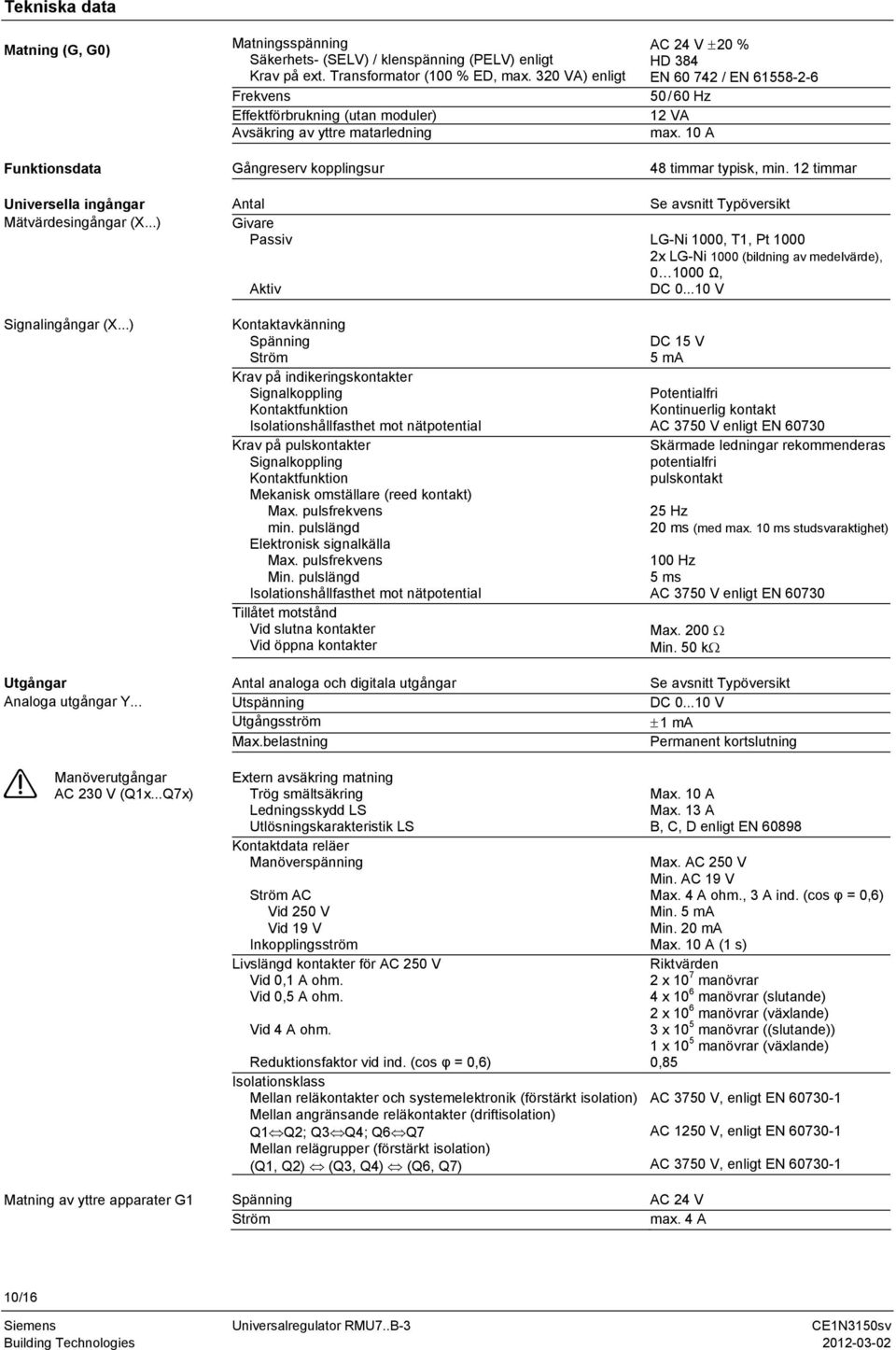

10 ekniska data atning (, ) Funktionsdata Universella ingångar ätvärdesingångar (X...) Signalingångar (X...) Utgångar Analoga utgångar Y... atningsspänning Säkerhets- (SELV) / klenspänning (PELV) enligt Krav på ext. ransformator (100 % ED, max. 30 VA) enligt Frekvens Effektförbrukning (utan moduler) Avsäkring av yttre matarledning ångreserv kopplingsur Antal ivare Passiv Aktiv Kontaktavkänning Spänning Ström Krav på indikeringskontakter Signalkoppling Kontaktfunktion Isolationshållfasthet mot nätpotential Krav på pulskontakter Signalkoppling Kontaktfunktion ekanisk omställare (reed kontakt) ax. pulsfrekvens min. pulslängd Elektronisk signalkälla ax. pulsfrekvens in. pulslängd Isolationshållfasthet mot nätpotential illåtet motstånd Vid slutna kontakter Vid öppna kontakter Antal analoga och digitala utgångar Utspänning Utgångsström ax.belastning AC 4 V ± 0 % HD 384 EN / EN / 60 Hz 1 VA max. 10 A 48 timmar typisk, min. 1 timmar Se avsnitt ypöversikt L-Ni 1000, 1, Pt 1000 x L-Ni 1000 (bildning av medelvärde), Ω, DC V DC 15 V 5 ma Potentialfri Kontinuerlig kontakt AC 3750 V enligt EN Skärmade ledningar rekommenderas potentialfri pulskontakt 5 Hz 0 ms (med max. 10 ms studsvaraktighet) 100 Hz 5 ms AC 3750 V enligt EN ax. 00 Ω in. 50 kω Se avsnitt ypöversikt DC V ± 1 ma Permanent kortslutning anöverutgångar AC 30 V (Q1x...Q7x) Extern avsäkring matning rög smältsäkring Ledningsskydd LS Utlösningskarakteristik LS Kontaktdata reläer anöverspänning Ström AC Vid 50 V Vid 19 V Inkopplingsström Livslängd kontakter för AC 50 V Vid 0,1 A ohm. Vid 0,5 A ohm. Vid 4 A ohm. Reduktionsfaktor vid ind. (cos φ = 0,6) Isolationsklass ellan reläkontakter och systemelektronik (förstärkt isolation) ellan angränsande reläkontakter (driftisolation) Q1 Q; Q3 Q4; Q6 Q7 ellan relägrupper (förstärkt isolation) (Q1, Q) (Q3, Q4) (Q6, Q7) ax. 10 A ax. 13 A B, C, D enligt EN ax. AC 50 V in. AC 19 V ax. 4 A ohm., 3 A ind. (cos φ = 0,6) in. 5 ma in. 0 ma ax. 10 A (1 s) Riktvärden x 10 7 manövrar 4 x 10 6 manövrar (slutande) x 10 6 manövrar (växlande) 3 x 10 5 manövrar ((slutande)) 1 x 10 5 manövrar (växlande) 0,85 AC 3750 V, enligt EN AC 150 V, enligt EN AC 3750 V, enligt EN atning av yttre apparater 1 Spänning Ström AC 4 V max. 4 A 10/16 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies
11 ränssnitt KNX-buss yp av gränssnitt Bussbelastningsnummer Bussmatning (separat, kan urkopplas) Kortvarig avbrott av strömförsörjning enligt EN Bussexpander Kontaktspecifikation Antal kontaktcykler Anslutning serviceverktyg KNX-P1,5 5 ma 100 ms med en tillsatsmodul 4 Kontakter SELV / PELV ax. 10 RJ45-uttag... illåtna ledningslängder För passiva mät- och styrsignaler yp av signal L-Ni 1000, 1 Pt Ω Kontaktavkänning (indikerings- och pulskontakter) för mät- och styrsignaler DC V För KNX-buss Kabeltyp För manöverutgångar (Q1x Q7x) (mätfel kan korrigeras i menyn "Inställningar/ ingångar") ax. 300 m ax. 300 m ax. 300 m ax. 300 m Se datablad för signalgivande apparat ax. 700 m -ledare oskärmad, partvinnad ax. 300 m Elektrisk anslutning Anslutningsplintar för mångtråd för enkeltråd utan ändhylsa för enkeltråd med ändhylsa KNX-bussanslutning Fjäderdragplintar Ø 0,6 mm...,5 mm 0,5...,5 mm 0,5...1,5 mm Anslutningar ej växelbara Skyddsdata Kapslingsklass enligt IEC 6059 Isolerklass enligt EN IP 0 (i inbyggt tillstånd) Apparat för användning med utrustning av isolerklass II illåtna omgivningsförhållanden Drift enligt illåtna omgivningsförhållanden emperatur (kapsling med elektronik) Fuktighet Omgivningsfaktorer och deras strängheter ransport enligt Omgivningsförhållanden emperatur Fuktighet Omgivningsfaktorer och deras strängheter IEC Klass 3K ,50 C % RF (kondensbildning ej tillåten) Klass 3 IEC Klass K C < 95 % RF Klass Klassificering enligt EN aterial och färger Normer och standarder Vekningssätt automatisk RS yp 1B Nedsmutsningsgrad RS-omgivning jukvaruklass A Uppmätt-stötspänning 4000 V emperatur för kapslingens kultrycktest 15 C Anslutningssockel Polykarbonat RAL 7035 (ljusgrå) Regulatordel Polykarbonat RAL 7035 (ljusgrå) Förpackning Wellpapp Produktsäkerhet Automatiska elektriska styr- och reglerdon för hushållsbruk och liknande användningar Specifika krav på energiregulatorer Elektrisk säkerhet Elektromagnetisk kompatibilitet För användning i industri- och bostadsområden Immunitet Emission -märkning enligt EV-riktlinje Lågspänningsriktlinje -märkning enligt Australian EC Framework Radio Interference Emission Standard iljökompatibilitet Produktens miljödeklaration CE1E3110en01 innehåller information om produktens miljövänliga tillverkning och konstruktion (RoHS-konformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering) EN EN EN EN , EN EN , EN /108/EC 006/95/EEC AS/NZS ISO (miljö) ISO 9001 (kvalitet) SN (mijlövänliga produkter) 00/95/E (RoHS) Vikt Exkl. förpackning 0,49 kg Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies /16

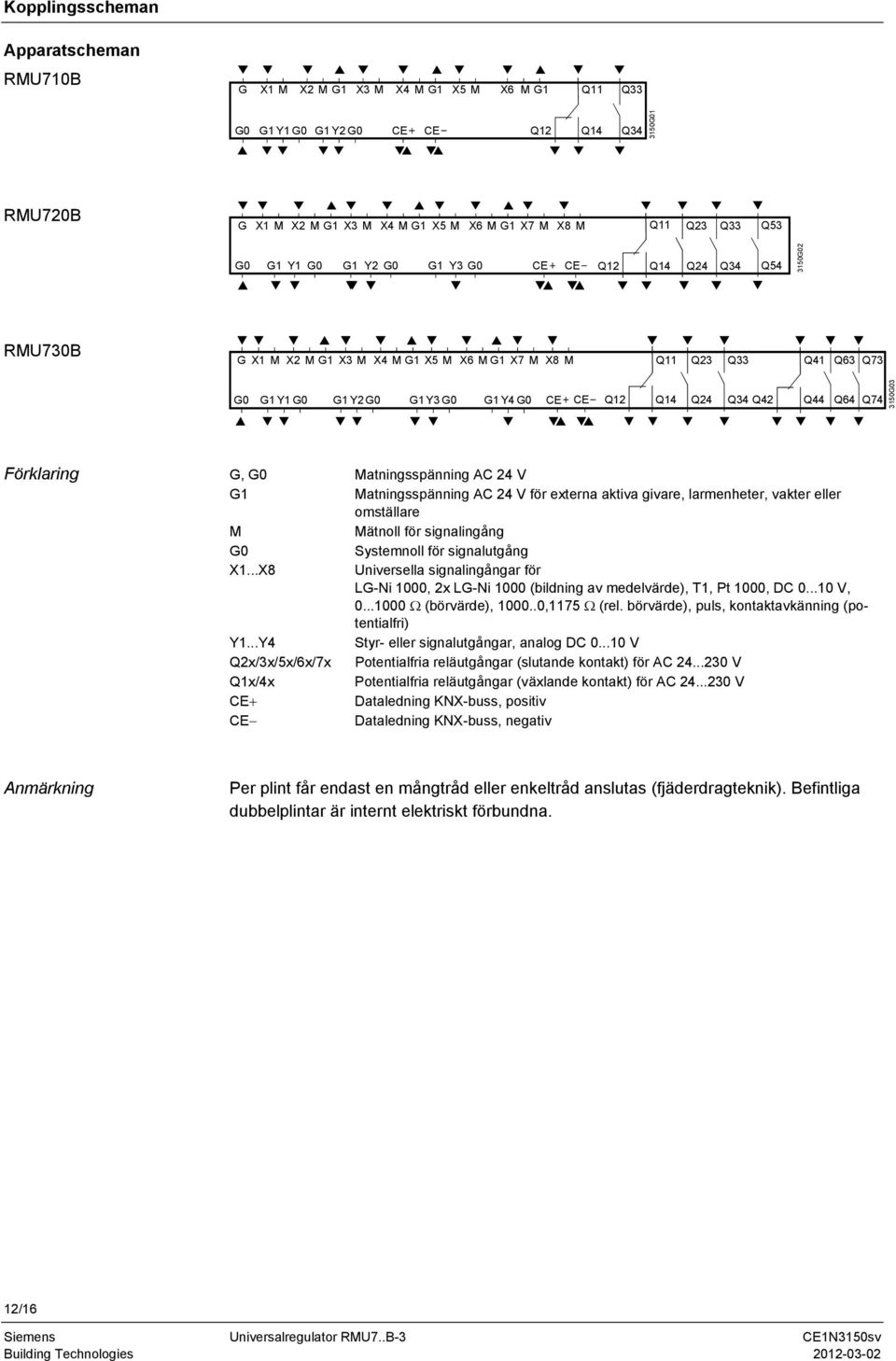

12 Kopplingsscheman Apparatscheman RU710B X1 X 1 X3 X4 1 X5 X6 1 Q11 Q33 1 Y1 1 Y CE CE Q1 Q14 Q RU70B X1 X1X3 X4 1 X5 X6 1 X7 X8 Q11 Q3 Q33 Q53 1 Y1 1 Y 1 CE CE Q1 Q14 Q4 Q34 Q RU730B X1 X 1 X3 X4 1 X5 X6 1 X7 X8 Q11 Q3 Q33 Q41 Q63 Q73 1 Y1 1 Y 1 1 CE CE Q1 Q14 Q4 Q34 Q4 Q44 Q64 Q Förklaring, atningsspänning AC 4 V 1 atningsspänning AC 4 V för externa aktiva givare, larmenheter, vakter eller omställare ätnoll för signalingång Systemnoll för signalutgång X1...X8 Universella signalingångar för L-Ni 1000, x L-Ni 1000 (bildning av medelvärde), 1, Pt 1000, DC V, Ω (börvärde), ,1175 Ω (rel. börvärde), puls, kontaktavkänning (potentialfri) Y1... Styr- eller signalutgångar, analog DC V Qx/3x/5x/6x/7x Potentialfria reläutgångar (slutande kontakt) för AC V Q1x/4x Potentialfria reläutgångar (växlande kontakt) för AC V CE+ Dataledning KNX-buss, positiv CE Dataledning KNX-buss, negativ Anmärkning Per plint får endast en mångtråd eller enkeltråd anslutas (fjäderdragteknik). Befintliga dubbelplintar är internt elektriskt förbundna. 1/16 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies

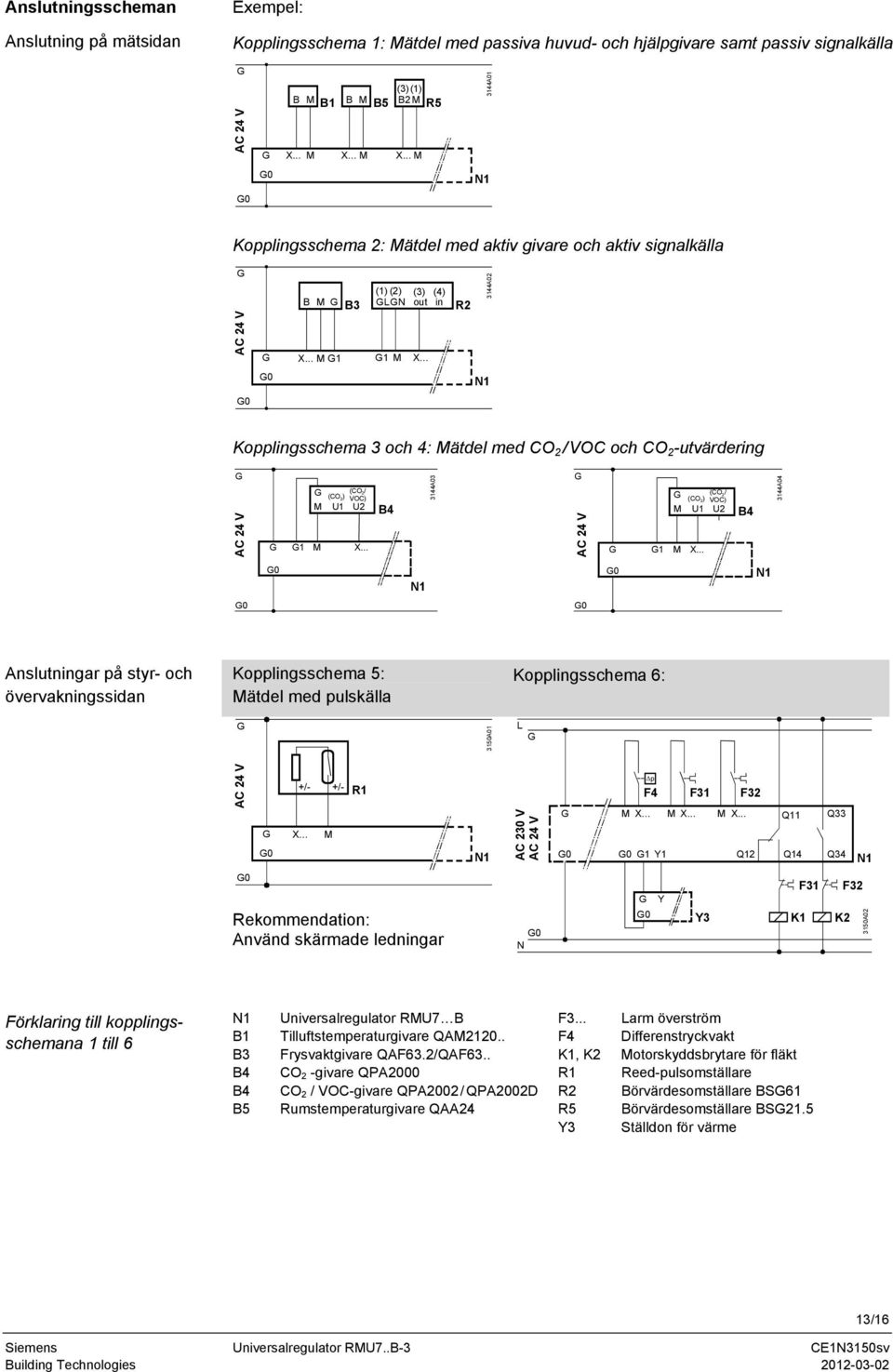

13 Anslutningsscheman Anslutning på mätsidan Exempel: Kopplingsschema 1: ätdel med passiva huvud- och hjälpgivare samt passiv signalkälla AC 4 V (3)(1) B B1 B B5 B X... X... X A01 Kopplingsschema : ätdel med aktiv givare och aktiv signalkälla AC 4 V B B3 X... 1 (1) () LN 1 (3) out X... (4) in R 3144A0 Kopplingsschema 3 och 4: ätdel med CO /VOC och CO -utvärdering AC 4 V 1 (CO / (CO) VOC) U1 U X... B4 3144A03 AC 4 V 1 (CO / (CO) VOC) U1 U X... B4 3144A04 Anslutningar på styr- och övervakningssidan Kopplingsschema 5: ätdel med pulskälla Kopplingsschema 6: 3150A01 L AC 4 V +/- +/- X... R1 AC 30 V AC 4 V 1 X... X... 1 Y1 X... Q1 Q11 Q14 Q33 Q34 Rekommendation: Använd skärmade ledningar N Y 1 K1 K 3150A0 Förklaring till kopplingsschemana 1 till 6 Universalregulator RU7 B... Larm överström B1 illuftstemperaturgivare Q.. Differenstryckvakt B3 Frysvaktgivare QAF63./QAF63.. K1, K otorskyddsbrytare för fläkt B4 CO -givare QPA000 R1 Reed-pulsomställare B4 CO / VOC-givare QPA00 / QPA00D R Börvärdesomställare BS61 B5 Rumstemperaturgivare QAA4 Börvärdesomställare BS1.5 Ställdon för värme Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies /16

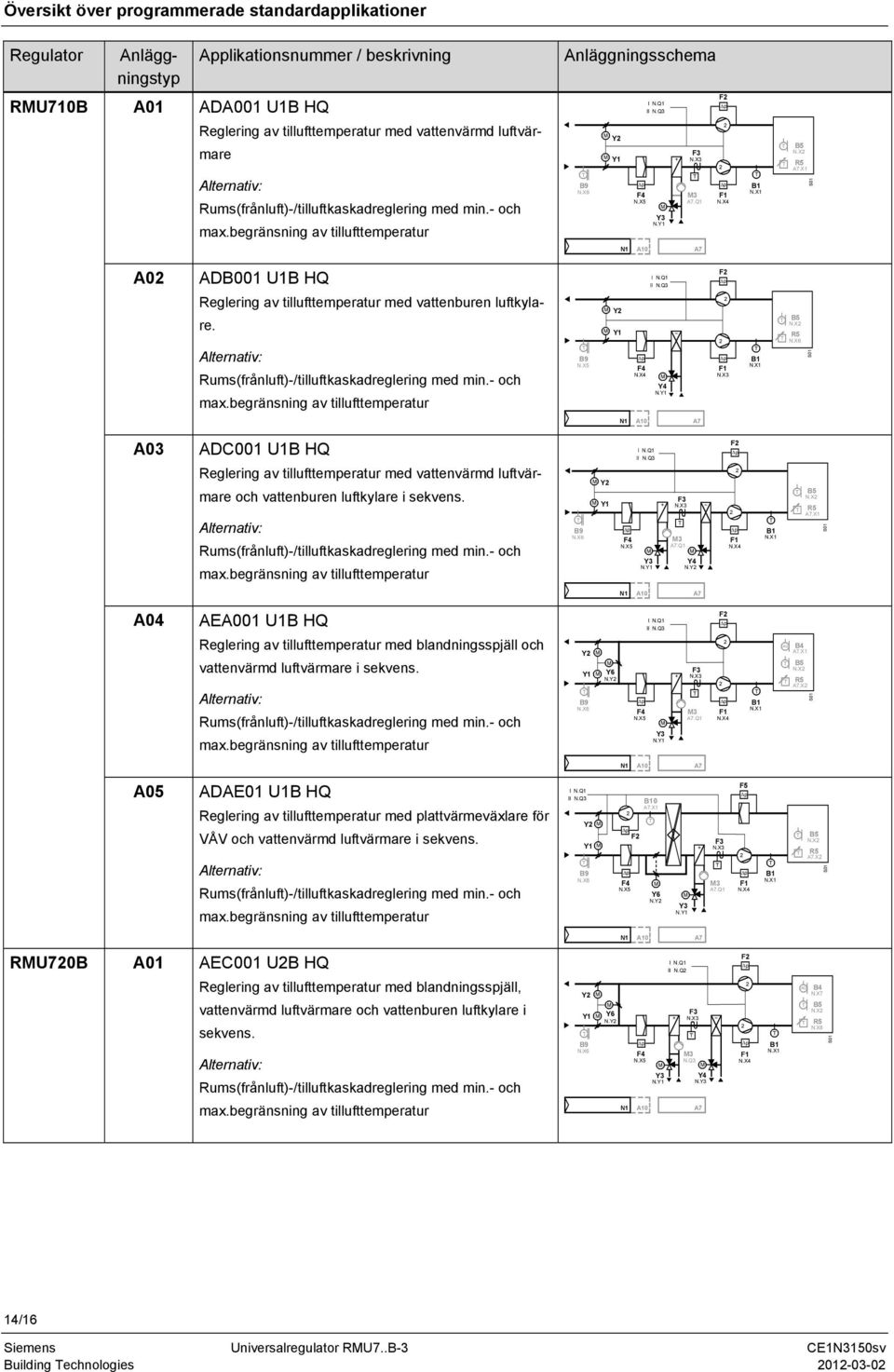

14 Översikt över programmerade standardapplikationer Regulator Anläggningstyp Applikationsnummer / beskrivning Anläggningsschema RU710B A01 ADA001 U1B HQ Reglering av tillufttemperatur med vattenvärmd luftvärmare Y Y1 II N.X3 3.Q1 F B1 B5 N.X.X1 A0 ADB001 U1B HQ Reglering av tillufttemperatur med vattenburen luftkylare. Y Y1 II F N.X3 B1 B5 N.X A03 ADC001 U1B HQ Reglering av tillufttemperatur med vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. Y Y1 II N.X3 3.Q1 N.Y F B1 B5 N.X.X1 A04 AEA001 U1B HQ Reglering av tillufttemperatur med blandningsspjäll och vattenvärmd luftvärmare i sekvens. Y Y1 Y6 N.Y II N.X3 3.Q1 F B1 AQ B4.X1 B5 N.X.X A05 ADAE01 U1B HQ Reglering av tillufttemperatur med plattvärmeväxlare för VÅV och vattenvärmd luftvärmare i sekvens. II Y Y1 B10.X1 F Y6 N.Y N.X3 3.Q1 F5 B1 B5 N.X.X RU70B A01 AEC001 UB HQ Reglering av tillufttemperatur med blandningsspjäll, vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. Y Y1 Y6 N.Y II N.Q N.X3 3 N. F B1 AQ B4 B5 N.X 14/16 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies

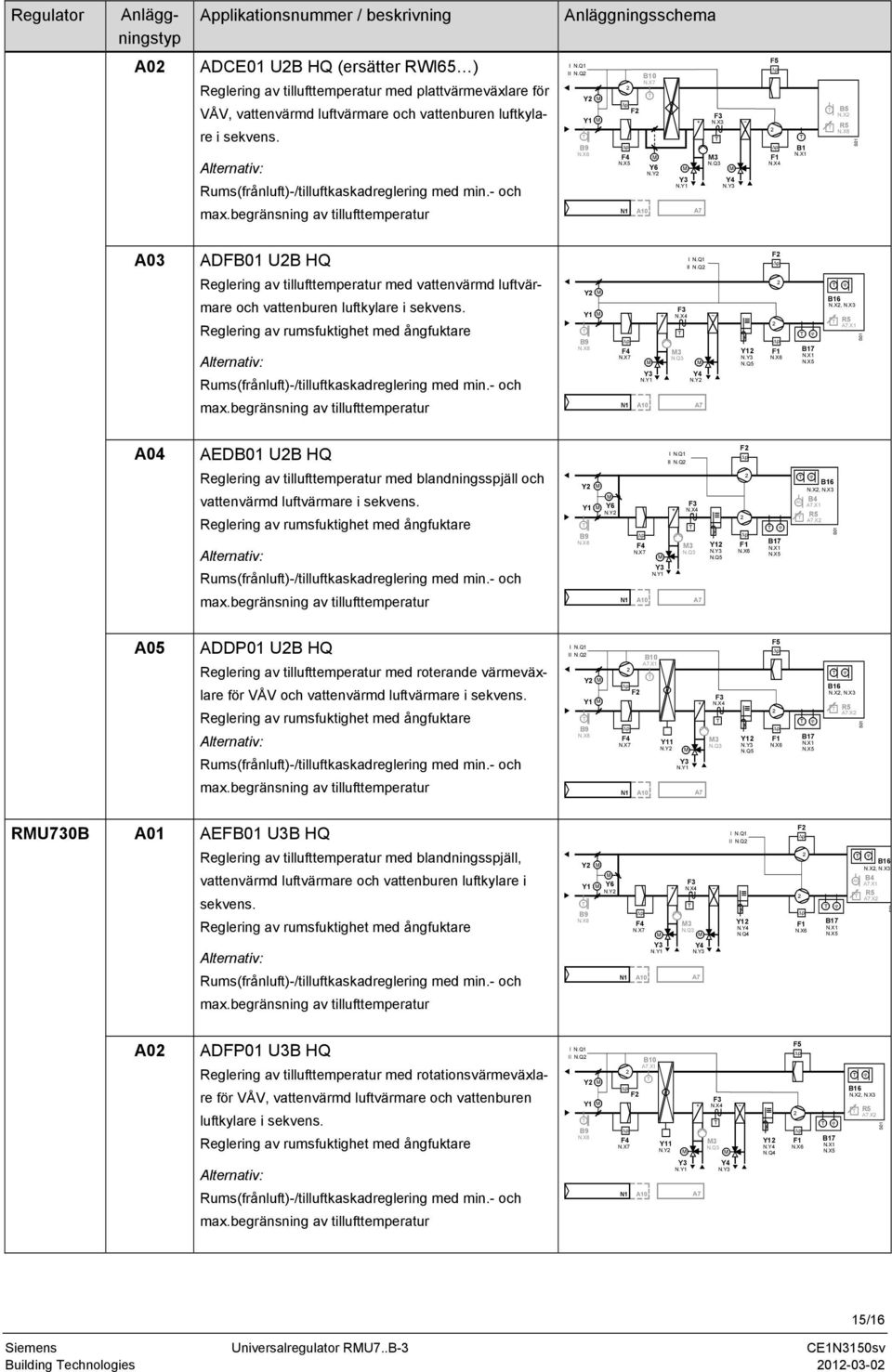

15 Regulator Anläggningstyp Applikationsnummer / beskrivning Anläggningsschema A0 ADCE01 UB HQ (ersätter RWI65 ) Reglering av tillufttemperatur med plattvärmeväxlare för VÅV, vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. II N.Q Y Y1 F B10 Y6 N.Y N.X3 3 N. F5 B1 B5 N.X A03 ADFB01 UB HQ Reglering av tillufttemperatur med vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. Reglering av rumsfuktighet med ångfuktare Y Y1 3 II N.Q N.Y Y1 N. N.Q5 F ϕ B17 ϕ B16 N.X, N.X3.X1 A04 AEDB01 UB HQ Reglering av tillufttemperatur med blandningsspjäll och vattenvärmd luftvärmare i sekvens. Reglering av rumsfuktighet med ångfuktare II N.Q Y Y6 Y1 N.Y 3 Y1 N. N.Q5 F ϕ B17 ϕ B16 N.X, N.X3 B4 AQ.X1.X A05 ADDP01 UB HQ Reglering av tillufttemperatur med roterande värmeväxlare för VÅV och vattenvärmd luftvärmare i sekvens. Reglering av rumsfuktighet med ångfuktare II N.Q Y Y1 F B10.X1 Y11 N.Y 3 Y1 N. N.Q5 F5 ϕ B17 ϕ B16 N.X, N.X3.X RU730B A01 AEFB01 U3B HQ Reglering av tillufttemperatur med blandningsspjäll, vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. Reglering av rumsfuktighet med ångfuktare Y Y1 Y6 N.Y 3 II N.Q Y1 N. N.Q4 F ϕ B17 AQ ϕ B16 N.X, N.X3 B4.X1.X N. A0 ADFP01 U3B HQ Reglering av tillufttemperatur med rotationsvärmeväxlare för VÅV, vattenvärmd luftvärmare och vattenburen luftkylare i sekvens. Reglering av rumsfuktighet med ångfuktare II N.Q Y Y1 B10.X1 F Y11 N.Y 3 Y1 N. N.Q4 F5 ϕ B17 ϕ B16 N.X, N.X3.X N. 15/16 Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies

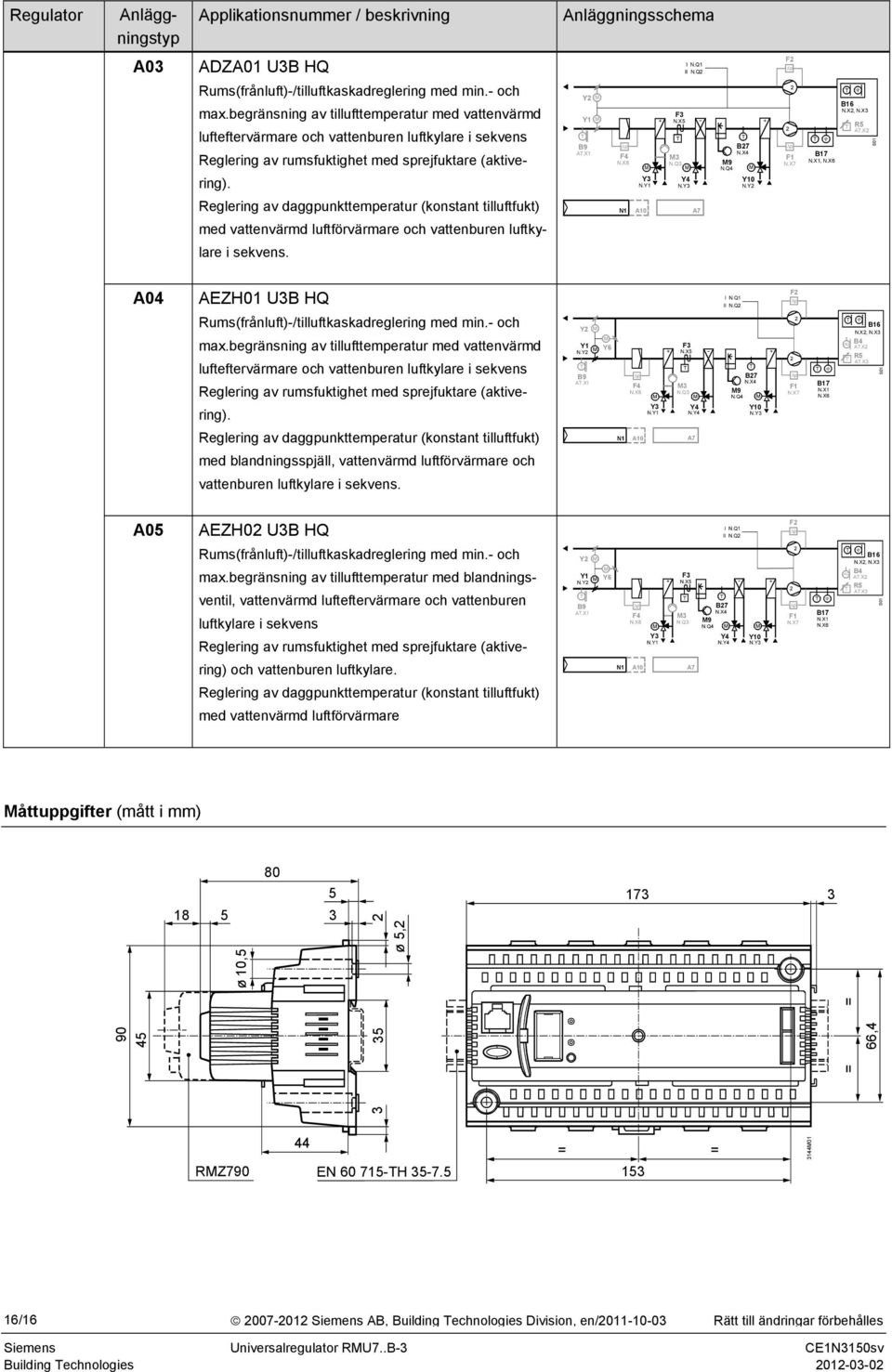

16 Regulator Anläggningstyp Applikationsnummer / beskrivning Anläggningsschema A03 ADZA01 U3B HQ med vattenvärmd lufteftervärmare och vattenburen luftkylare i sekvens Reglering av rumsfuktighet med sprejfuktare (aktivering). Reglering av daggpunkttemperatur (konstant tilluftfukt) med vattenvärmd luftförvärmare och vattenburen luftkylare i sekvens. Y Y1.X1 II N.Q 3 N. B7 9 N.Q4 Y10 N.Y F ϕ B17, B16 N.X, N.X3 ϕ.x A04 AEZH01 U3B HQ med vattenvärmd lufteftervärmare och vattenburen luftkylare i sekvens Reglering av rumsfuktighet med sprejfuktare (aktivering). Reglering av daggpunkttemperatur (konstant tilluftfukt) med blandningsspjäll, vattenvärmd luftförvärmare och vattenburen luftkylare i sekvens. Y Y1 Y6 N.Y.X1 3 N. II N.Q 9 N.Q4 B7 Y10 N. F ϕ B17 ϕ B16 N.X, N.X3 AQ B4.X.X3 A05 AEZH0 U3B HQ med blandningsventil, vattenvärmd lufteftervärmare och vattenburen luftkylare i sekvens Reglering av rumsfuktighet med sprejfuktare (aktivering) och vattenburen luftkylare. Reglering av daggpunkttemperatur (konstant tilluftfukt) med vattenvärmd luftförvärmare Y Y1 Y6 N.Y.X1 II N.Q B7 3 9 N.Q4 N. Y10 N. F ϕ B17 ϕ B16 N.X, N.X3 B4 AQ.X.X3 åttuppgifter (mått i mm) , = 66,4 ø 10,5 ø = RZ EN H = = / Siemens AB, Building echnologies Division, en/ Rätt till ändringar förbehålles Siemens Universalregulator RU7..B-3 CE1N3150sv Building echnologies
