3 If opportunity doesn't knock, build a door.

4

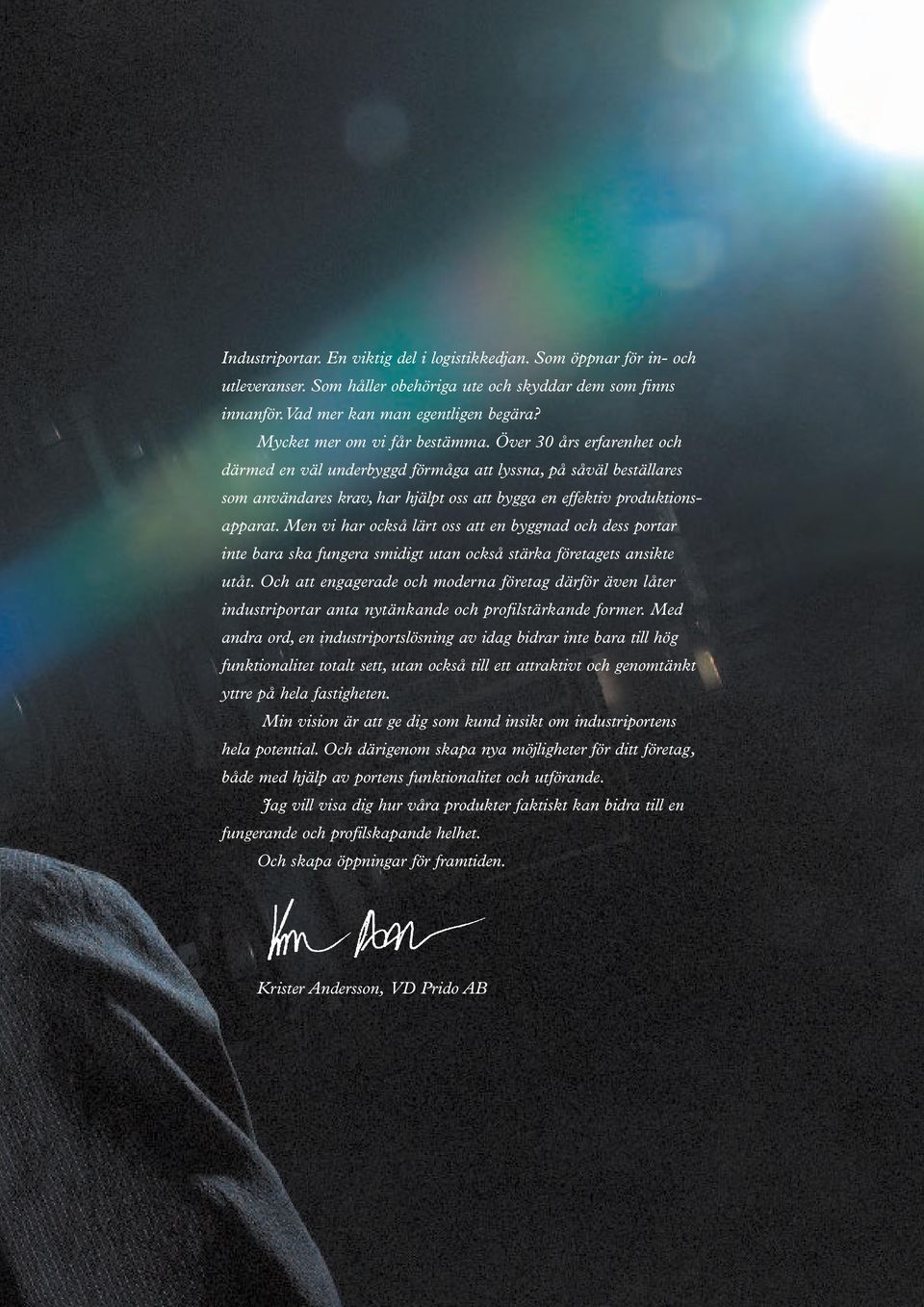

5 Industriportar. En viktig del i logistikkedjan. Som öppnar för in- och utleveranser. Som håller obehöriga ute och skyddar dem som finns innanför.vad mer kan man egentligen begära? Mycket mer om vi får bestämma. Över 30 års erfarenhet och därmed en väl underbyggd förmåga att lyssna, på såväl beställares som användares krav, har hjälpt oss att bygga en effektiv produktionsapparat. Men vi har också lärt oss att en byggnad och dess portar inte bara ska fungera smidigt utan också stärka företagets ansikte utåt. Och att engagerade och moderna företag därför även låter industriportar anta nytänkande och profilstärkande former. Med andra ord, en industriportslösning av idag bidrar inte bara till hög funktionalitet totalt sett, utan också till ett attraktivt och genomtänkt yttre på hela fastigheten. Min vision är att ge dig som kund insikt om industriportens hela potential. Och därigenom skapa nya möjligheter för ditt företag, både med hjälp av portens funktionalitet och utförande. Jag vill visa dig hur våra produkter faktiskt kan bidra till en fungerande och profilskapande helhet. Och skapa öppningar för framtiden. Krister Andersson, VD Prido AB

6 En industriport kan alltid bli bättre Kan industriportar verkligen innebära nya möjligheter? Absolut, anser vi som oavbrutet tänker på att utveckla, designa och förbättra dem. Och utan att förhäva oss alldeles så vill vi nog påstå att det finns få företag som är så dedikerade och engagerade i just industriportar som Prido. 6 P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S

7 De flesta av våra branschkolleger skulle säkert hävda att det något vida begreppet kvalitet är A och O när det gäller industriportar. Vi håller förstås med. Självfallet genomsyrar kvalitetsbegreppet även vår verksamhet, i såväl utveckling som tillverkning och leveranser. Men vad mer är, i kvalitet lägger Prido även begreppen design, innovation och funktion. Det är nämligen det som avsevärt särskiljer oss från de flesta andra porttillverkare. Vår syn på en industriport är att den ska hålla hög kvalitet i material och funktion. Samtidigt som den har en innovativ och nytänkande konstruktion. Och en profilstärkande prägel. Enkelt, enklare, enklast Trots detta så tappar vi aldrig fokus på våra uppdragsgivares verklighet. En bra port är den som är enkel att sätta in, inte kostar skjortan, fungerar optimalt och stärker företagets identitet, på en och samma gång. Därför är vår ambition att våra produkter alltid ska vara enkla att installera, underhålla och serva. De ska fungera smärtfritt och uppfylla dina önskemål vad gäller design. Enkelhet är ett ledord som vi låter prägla såväl utveckling som produktion och försäljning. Den mänskliga närvaron bidrar ytterligare till din köptrygghet och är på så vis också del av vår kvalitetssyn. Grundtanken är att så mycket som möjligt ska vara producerat och därefter granskat, i vår egen fabrik. På så vis garanteras kvaliteten, i det stora och det lilla. Skräddarsytt efter dina behov Att förse våra uppdragsgivare med en bra lösning handlar mycket om flexibilitet och därmed en rad väl genomtänkta avvägningar. Därför finns det inte en produkt som kan passa alla. Det är också anledningen till att vi anpassar våra produkter efter din kravprofil och levererar en skräddarsydd lösning. Men givetvis är det inte bara produkterna som har betydelse. Flexibilitet handlar lika mycket om vår inställning till dig som kund. Vi vill motsvara och helst överträffa dina förväntningar. Helt enkelt vara en partner som matchar dina behov på ett pålitligt och tryggt sätt. Våra lösningar ska ge dig en enklare vardag. Som frigör tid och öppnar upp för nya möjligheter. P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S 7

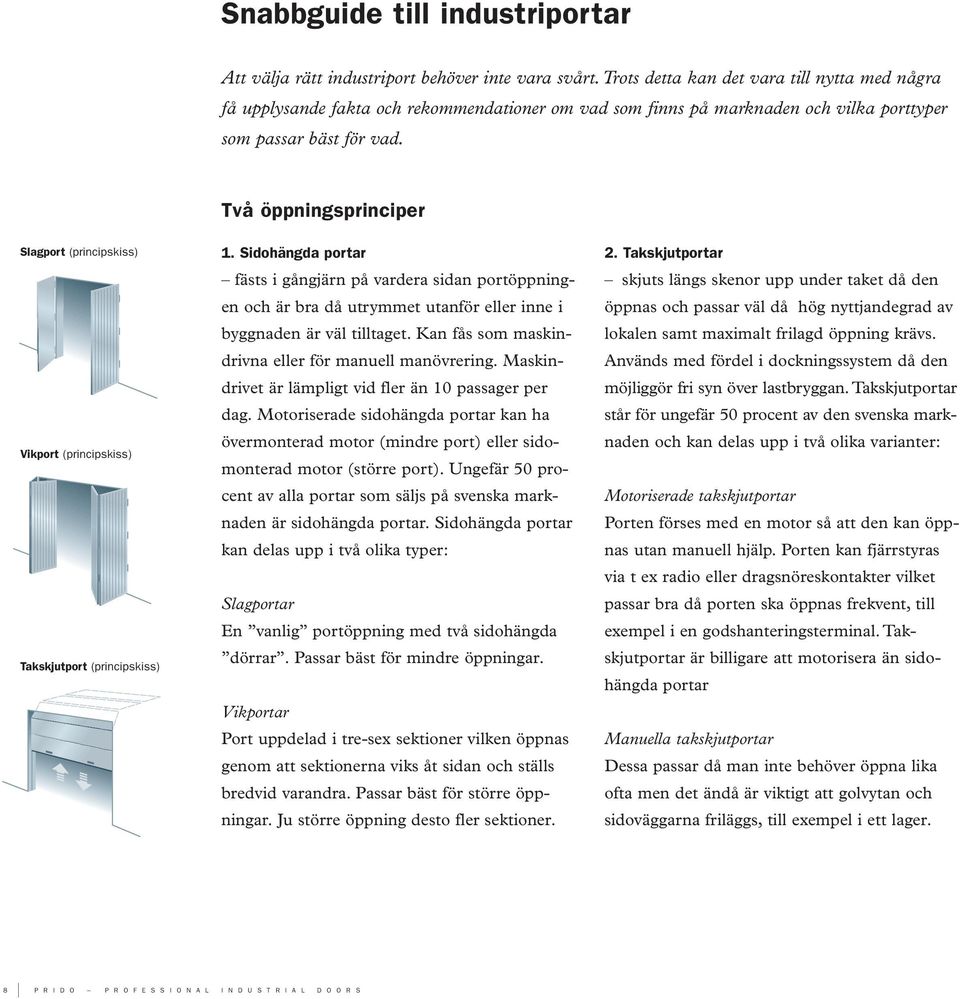

8 Snabbguide till industriportar Att välja rätt industriport behöver inte vara svårt. Trots detta kan det vara till nytta med några få upplysande fakta och rekommendationer om vad som finns på marknaden och vilka porttyper som passar bäst för vad. Två öppningsprinciper Slagport (principskiss) Vikport (principskiss) Takskjutport (principskiss) 1. Sidohängda portar fästs i gångjärn på vardera sidan portöppningen och är bra då utrymmet utanför eller inne i byggnaden är väl tilltaget. Kan fås som maskindrivna eller för manuell manövrering. Maskindrivet är lämpligt vid fler än 10 passager per dag. Motoriserade sidohängda portar kan ha övermonterad motor (mindre port) eller sidomonterad motor (större port). Ungefär 50 procent av alla portar som säljs på svenska marknaden är sidohängda portar. Sidohängda portar kan delas upp i två olika typer: Slagportar En vanlig portöppning med två sidohängda dörrar. Passar bäst för mindre öppningar. Vikportar Port uppdelad i tre-sex sektioner vilken öppnas genom att sektionerna viks åt sidan och ställs bredvid varandra. Passar bäst för större öppningar. Ju större öppning desto fler sektioner. 2. Takskjutportar skjuts längs skenor upp under taket då den öppnas och passar väl då hög nyttjandegrad av lokalen samt maximalt frilagd öppning krävs. Används med fördel i dockningssystem då den möjliggör fri syn över lastbryggan. Takskjutportar står för ungefär 50 procent av den svenska marknaden och kan delas upp i två olika varianter: Motoriserade takskjutportar Porten förses med en motor så att den kan öppnas utan manuell hjälp. Porten kan fjärrstyras via t ex radio eller dragsnöreskontakter vilket passar bra då porten ska öppnas frekvent, till exempel i en godshanteringsterminal. Takskjutportar är billigare att motorisera än sidohängda portar Manuella takskjutportar Dessa passar då man inte behöver öppna lika ofta men det ändå är viktigt att golvytan och sidoväggarna friläggs, till exempel i ett lager. 8 P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S

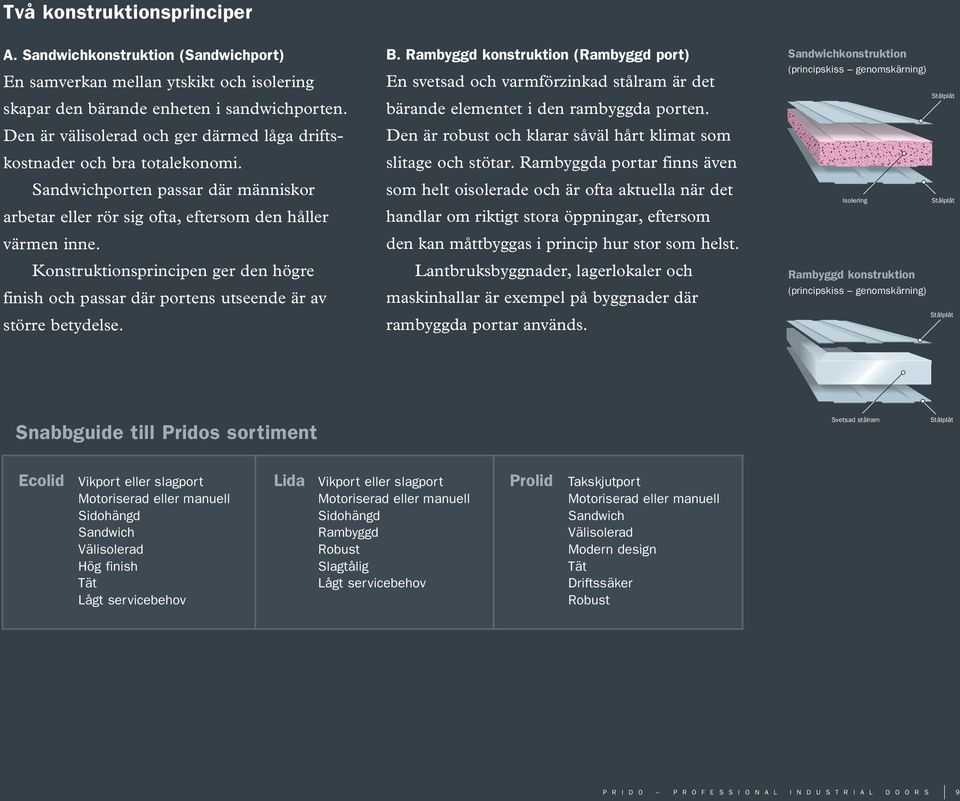

9 Två konstruktionsprinciper A. Sandwichkonstruktion (Sandwichport) En samverkan mellan ytskikt och isolering skapar den bärande enheten i sandwichporten. Den är välisolerad och ger därmed låga driftskostnader och bra totalekonomi. Sandwichporten passar där människor arbetar eller rör sig ofta, eftersom den håller värmen inne. Konstruktionsprincipen ger den högre finish och passar där portens utseende är av större betydelse. B. Rambyggd konstruktion (Rambyggd port) En svetsad och varmförzinkad stålram är det bärande elementet i den rambyggda porten. Den är robust och klarar såväl hårt klimat som slitage och stötar. Rambyggda portar finns även som helt oisolerade och är ofta aktuella när det handlar om riktigt stora öppningar, eftersom den kan måttbyggas i princip hur stor som helst. Lantbruksbyggnader, lagerlokaler och maskinhallar är exempel på byggnader där rambyggda portar används. Sandwichkonstruktion (principskiss genomskärning) Isolering Rambyggd konstruktion (principskiss genomskärning) Stålplåt Stålplåt Stålplåt Snabbguide till Pridos sortiment Svetsad stålram Stålplåt Ecolid Vikport eller slagport Motoriserad eller manuell Sidohängd Sandwich Välisolerad Hög finish Tät Lågt servicebehov Lida Vikport eller slagport Motoriserad eller manuell Sidohängd Rambyggd Robust Slagtålig Lågt servicebehov Prolid Takskjutport Motoriserad eller manuell Sandwich Välisolerad Modern design Tät Driftssäker Robust P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S 9

10 Kulörer En industriports färg har givetvis stor betydelse för totalintrycket av byggnaden. Därför erbjuder Prido ett antal standardkulörer enligt nedan *. För porttyperna Prolid och Lida finns även möjligheten att vid specifika önskemål välja färg ur NCS-skalan *. * Av tekniska skäl används svart färg endast till Lida. Vit 001 Närmaste NCS-kulör: S 1002-G50Y Gråvit 022 Närmaste NCS-kulör: S 2005-G60Y Ljusgul 189 Närmaste NCS-kulör: S 1040-Y20R Blå 558 Närmaste NCS-kulör: S 5030-R90B Skogsgrön 874 Närmaste NCS-kulör: S 6020-G30Y 10 P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S

11 Röd 758 Närmaste NCS-kulör: S 5040-Y80R Svart 015 Närmaste NCS-kulör: S 9000-N Av tekniska skäl används svart färg endast till Lida. afit 044 maste NCS-kulör: 00-N Silver 045 Närmaste RAL-kulör: 9006 (NCS-nummer saknas) P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S 11

12 Ecolid ekonomisk och miljömässig Vissa anläggningar kräver en port med lite extra klass. Men givetvis är funktion, nytta och ekonomi minst lika viktiga aspekter att ta hänsyn till. Precis som namnet antyder så är Ecolid ett verkligt ekonomiskt och miljömässigt alternativ, som samtidigt har hög finish och minimala underhållsbehov. Så om du behöver en välisolerad, prisvärd och snygg sandwichport, behöver du inte leta vidare. Vad är det då som gör Ecolid till en så prisvärd investering? Förutom att den är resultatet av vår 30-åriga erfarenhet så finns det en rad starka argument som talar för detta. Rationella produktionsmetoder, materialval och förenklad montering bidrar till låga initialkostnader. God hållbarhet mot väder och vind, höga isoler- och täthetsvärden samt ett minimalt underhållsbehov ger i sin tur låga driftskostnader. Och eftersom säkerhet har varit några av grundstenarna i konstruktionsarbetet så är det också ovanligt tryggt att äga en Ecolidport. Allt detta, tillsammans med våra väl genomtänkta och generösa garantiåtaganden, bidrar ytterligare till den ekonomiska investering som Ecolid är. När den väl måste bytas ut så är den tillverkad av endast miljömässiga material från det återvinningsbara aluminiumet till den freonfria isoleringen. Detta garanterar i sin tur att vår miljö inte utsätts för onödig belastning. Smidigt är bara förnamnet Eftersom Ecolid har få rörliga delar, väger 12 P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S

13 colid lite och har en smidig sidoupphängning är den snabb att både öppna och stänga. Automatiska uppställningsbeslag är också standard vilket gör dem än mer praktiska och lättarbetade. Ecolid är konstruerad för små sidoutrymmen och låg överhöjd. Detta innebär till exempel att du bara behöver 100 mm överhöjd för en manuell vikport. Och eftersom du kan måttbeställa porten helt efter dina egna önskemål så kommer den färdiga installationen uppta minimalt med utrymme i lokalen. På så sätt banar du också väg för att andra installationer kan bli lika smidiga. Se bara på den höga vindlastkapaciteten, som håller klass 5 på en normalstor manuell port 4x4 m enligt EN 12424, och den höga mekaniska hållbarheten. Ecolid är dimensionerad och testad för hela öppningscykler enligt EN En smidig och snabb montering är också en viktig del i portinstallationens totalekonomi. Därför monteras Ecolid på ett nytänkande sätt där samtliga delar fästs med självgängande skruv direkt till portomfattningen och ett flertal detaljer appliceras på porten redan i fabriken. En god affär på flera sätt Den slitstarka konstruktionen borgar för lång livslängd, oberoende av vädrets makter, och med ett minimum av service. P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S 13

14

15 Skräddarsytt efter dina behov Ingen uppdragsgivare är den andra lik. Därför tillverkas Ecolid helt efter kundens egna önskemål och behov. Du kan få den i två olika utföranden dels som tre-, fyra-, fem eller sexdelad vikport och dels som slagport. Dessutom finns det åtta olika standardkulörer på ytplåtarna att välja på. Samtliga varmgalvaniserade och kvalitetslackade med Prelaq Nova lacksystem. Ecolidportarna går även att få med olika kulör på in- och utsida. Eftersom Ecolid kan måttbeställas går den också att anpassa helt efter porthålet. Vikportarna tillverkas för öppningsbredder mellan 1800 och 7575 mm och öppningshöjder från 2000 till 6005 mm. Slagportarna tillverkas för öppningsbredder mellan 1175 och 2475 mm och öppningshöjder från 2000 till 4600 mm. Det vi erbjuder våra hyresgäster är moderna, verksamhetsanpassade lokaler i ett attraktivt industriområde. Därför prioriterade vi att industriportarna inte bara skulle vara funktionella utan även estetiskt tilltalande och därmed bidra positivt till våra hyresgästers ansikte utåt Göran Heidmark, Eurotrans Nord AB, Vallentuna P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S 15

16 TERIÖRBILD VIKPORT ECOLID ÖVERMONTERAD MOTOR OCH LÄNKARMAR JUSTERBART KARMGÅNGJÄRN MELLANGÅNGJÄRN Det finns även möjlighet att, som tillval, få infällda gångdörrar eller isolerglasfönster infattade i karm med bruten köldbrygga. Ecolidporten är som standard förberedd för låsning med hänglås, men kan även fås med cylinderlåsning. Den samverkande sandwich- och ramkonstruktionen ger en robust och svårforcerad port. Gjord för decennier av användning Materialvalen hos Ecolid, som är CE-märkt och uppfyller standarden för EN , symboliseras alla av livslängd, kvalitet, miljömässighet och låg vikt. Strängpressad och naturanodiserad aluminium används som ram runt portbladen samt till draghandtag, fönster och anslagslister. Aluminiumets låga vikt i kombination med dess beständighet mot korrosion och möjligheter till specialanpassning för till exempel gummilister, plåtavslutningar och lås ger Ecolidporten många verkliga fördelar. För att vara extra slitstarka och tåliga mot korrosion har portbladen på Ecolid fått galvaniserad stålplåt med Prelaq Nova lacksystem i åtta olika standardkulörer som ytskikt. Till isolering använder vi en freonfri polyuretancellplast, som injiceras industriellt via en högtrycksskumspruta. Samtliga tätningar är av åldersbeständigt EPDM- gummi och detaljer som till exempel gångjärn, konsoller och styrningar är tillverkade av stål eller naturanodiserad aluminium. Ståldetaljerna är antingen ytbehandlade med el-förzinkning och pulverlack eller är varmgalvaniserade, beroende på detalj. Sparar miljö och energi På Prido strävar vi efter att minimera vår belastning på miljön. Just miljöaspekterna är därför en av Ecolidportens grundstenar. Men det är inte bara miljön vi sparar på. Ecolid sparar också energi för sin användare. Isolervärdena motsvarar vad 100 mm mineralull eller vanlig cellplast skulle ge och U-värdet genom porten är 1,6 W/(m 2 /K) beräknat på en heltäckt 4x4 m port. Dessutom gör den diffusionstäta isoleringen att risken för kondens inuti porten elimineras helt. Vad gäller värmeisolerande egenskaper har Ecolidporten i standardutförandet försetts med dubbla tätningar på ett flertal ställen. Vattentätheten ligger på klass 3 enligt EN och lufttätheten på klass 4 enligt EN Detta ger Ecolidporten ett av marknadens absolut bästa täthetsvärden med ett minimalt luftläckage på 1,8m 3 /m 2 h på en heltäckt port.

17 Tekniska fakta Ecolid CE-Märkning Samtliga portar både manuella och maskindrivna CEmärks mot byggproduktdirektivet enligt gällande standard EN Maskindrivna portar CEmärks också mot maskindirektivet, lågspänningsdirektivet och EMC-direktivet. Isolervärde U-värde 1,6 W/(m 2 /K) beräknat enligt EN12428 på en heltäckt 4x4 m port. Lufttäthet Klass 4, 1,8 m 3 /m 2 h, enligt EN Mekanisk hållbarhet Dimensionerad och testad för öppningscykler enligt EN12605 Vattentäthet Klass 3 enligt EN12425 Vindlastkapacitet Klass 5 vid en 4x4 m port. Testat och klassificerat enligt EN12444 och EN Beslag monterade på portbladen Av stål, elförzinkade och pulverlackerade för bästa rostskydd och finish. Fönster Isolerglasrutor D4-12 i sex olika standardstorlekar. Standard brösthöjd ca 1070 mm. Andra alternativ kan erhållas mot beställning. 5 års garanti mot kondens mellan glasskikten. Fönsterkarmar av naturanodiserade aluminiumprofiler med brutna köldbryggor. Gångdörr Infällda gångdörrar kan erhållas i samtliga portvarianter. De görs alltid utåtgående och dess placering styrs av portalternativet, se projekteringsvägledningen. Min porthöjd 2800 mm för att gångdörr skall kunna monteras. Gångdörrens bredd varierar utifrån bredden på portbladet den är placerad i, och den kan bli ned mot 450 mm bred om portens utformning ger en portbladsbredd på 800 mm (minsta portbladbredd med infälld gångdörr). Som standard förses infälld gångdörr med ASSA Evo 410 låshus och ASSA1487 slutbleck. Handtag Draghandtag av naturanodiserad aluminium. Isolering 50 mm freonfri polyuretancellplast för bästa möjliga isoleringsegenskaper. Karmgångjärn Av stål, elförzinkade och pulverlackerade samt flerdimensionellt justerbara. Försedda med smörjfria teflonbussningar. Skruvas i portomfattning. Lås Som standard förses portarna med garagereglar låsbara med hänglås. Alternativ för cylinderlåsning finns som tillval. Mellangångjärn Av naturanodiserad aluminium med smörjfria teflonbussningar. Portblad Processlaminerade sandwichpaneler. Tjocklek 50 mm. Max storlek på enskilt portblad 1250 mm x 6000 mm. Ram för infästning av gummilister mm av strängpressad och naturanodiserade aluminiumprofiler. Förstärkningar av stål ingjutna i portbladen som infästningspunkter för gångjärn, styrningar och andra komponenter. Portomfattningar Kan monteras i portomfattning av stål eller trä. Max 15 kvm stor port för träinfästning. Minst 6 mm stål i portomfattningen om varje enskilt portblad är över 6 kvm. Annars gäller minst 4 mm stål i portomfattningen. 3-olika skruvsatser finns att välja mellan beroende på typ av portomfattning. Stallpaket Om porten skall placeras i tvätthall eller i stallmiljö krävs ett speciellt utvecklat komponentpaket som extra rostskydd. Paketet krävs för att garantierna skall gälla i dessa miljöer. Går ej att montera i efterhand. Styrskenor och konsoler Av stålplåt, varmgalvaniserade och justerbara. Skruvas i portomfattningen. Säkerhet Gummilisterna är utformade så att klämriskerna elimineras mellan portblad och portblad och vägg. Maskindrivna portar förses med optiska klämskyddslister i portens stängningskant. Samtliga maskindrivna portar förses med en extra fotocell på vikningssidan. Alla bärande beslag är minst 3 till antalet för att förhindra nedstörtning. Allt utformat och godkänt enligt EN Tätningar Samtliga tätningar av åldersbeständigt EPDM-gummi. Utformade så att inga extra skydd erfordras vid maskindrivna portar för att klara säkerhetskraven i EN Uppställningsbeslag med automatisk låsning i öppet läge Standard på samtliga varianter förutom slagportar i karm. Gäller både inåt- och utåtgående. Ytbeklädnad In och utsida av varmgalvaniserad 0,6 mm stålplåt. Båda ytskikten lackerade med Prelaq Nova i någon av våra 8 standardkulörer. P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S 17

18 Projekteringsvägledning Ecolid Öppningsalternativ, Ecolid * Mått inom parantes gäller vid en del som gångdörr Utåtgående Inåtgående Utåtgående Inåtgående Utåtgående Inåtgående Slagport mm ( mm)* 3-delad vikport mm ( mm)* 4-delad vikport mm Utåtgående Inåtgående Utåtgående Inåtgående mm mm 5-delad vikport 6-delad vikport Inbyggnadsmått, Ecolid * Portomfattning ingår ej som standard i portleverans. Infästning samt anslutning i porthålet Ecolidporten tillverkas med överlappsmontage för anslag eller släplist. Max höjd Släplist = 6005 mm (4600) Anslag = 5950 mm (4600) En del som gångdörr = 3200 mm (Mått inom parantes gäller slagport) Portomfattning* Portomfattning* Dagmått bredd Dagmått höjd Portomfattning* Dagmått höjd 100 Portomfattning* 30 Horisontalsektion, överlappsmontage Vertikalsektion för anslag Vertikalsektion med släplist 18 P R I D O P R O F E S S I O N A L I N D U S T R I A L D O O R S
