1 Produktprogram 2012/2013

2

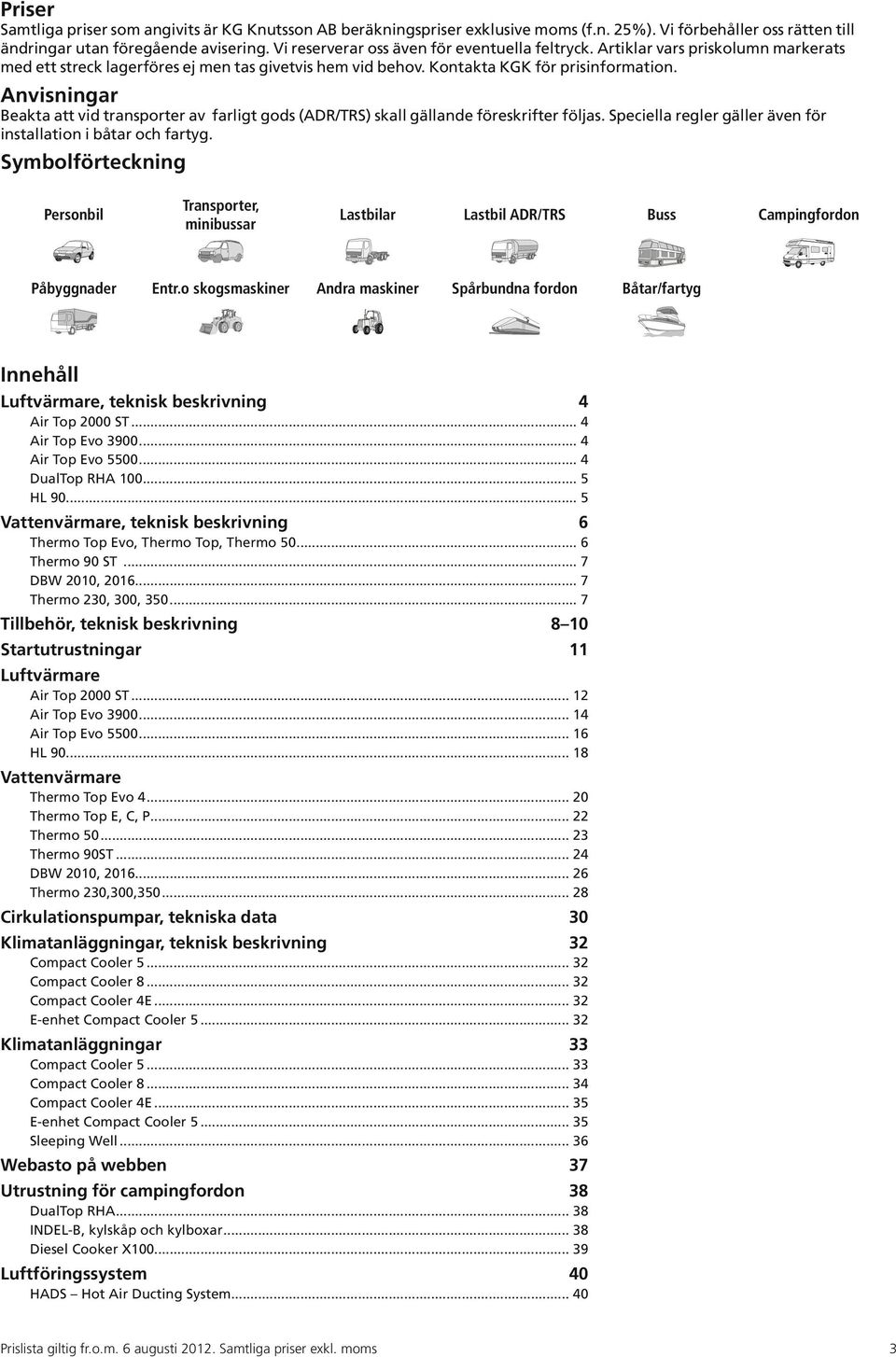

3 Priser Samtliga priser som angivits är KG Knutsson AB beräkningspriser exklusive moms (f.n. 25%). Vi förbehåller oss rätten till ändringar utan föregående avisering. Vi reserverar oss även för eventuella feltryck. Artiklar vars priskolumn markerats med ett streck lagerföres ej men tas givetvis hem vid behov. Kontakta KGK för prisinformation. Anvisningar Beakta att vid transporter av farligt gods (ADR/TRS) skall gällande föreskrifter följas. Speciella regler gäller även för installation i båtar och fartyg. Symbolförteckning Personbil Transporter, minibussar Lastbilar Lastbil ADR/TRS Buss Campingfordon Påbyggnader Entr.o skogsmaskiner Andra maskiner Spårbundna fordon Båtar/fartyg Innehåll Luftvärmare, teknisk beskrivning 4 Air Top 2000 ST... 4 Air Top Evo Air Top Evo DualTop RHA HL Vattenvärmare, teknisk beskrivning 6 Thermo Top Evo, Thermo Top, Thermo Thermo 90 ST... 7 DBW 2010, Thermo 230, 300, Tillbehör, teknisk beskrivning 8 10 Startutrustningar 11 Luftvärmare Air Top 2000 ST Air Top Evo Air Top Evo HL Vattenvärmare Thermo Top Evo Thermo Top E, C, P Thermo Thermo 90ST DBW 2010, Thermo 230,300, Cirkulationspumpar, tekniska data 30 Klimatanläggningar, teknisk beskrivning 32 Compact Cooler Compact Cooler Compact Cooler 4E E-enhet Compact Cooler Klimatanläggningar 33 Compact Cooler Compact Cooler Compact Cooler 4E E-enhet Compact Cooler Sleeping Well Webasto på webben 37 Utrustning för campingfordon 38 DualTop RHA INDEL-B, kylskåp och kylboxar Diesel Cooker X Luftföringssystem 40 HADS Hot Air Ducting System Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 3

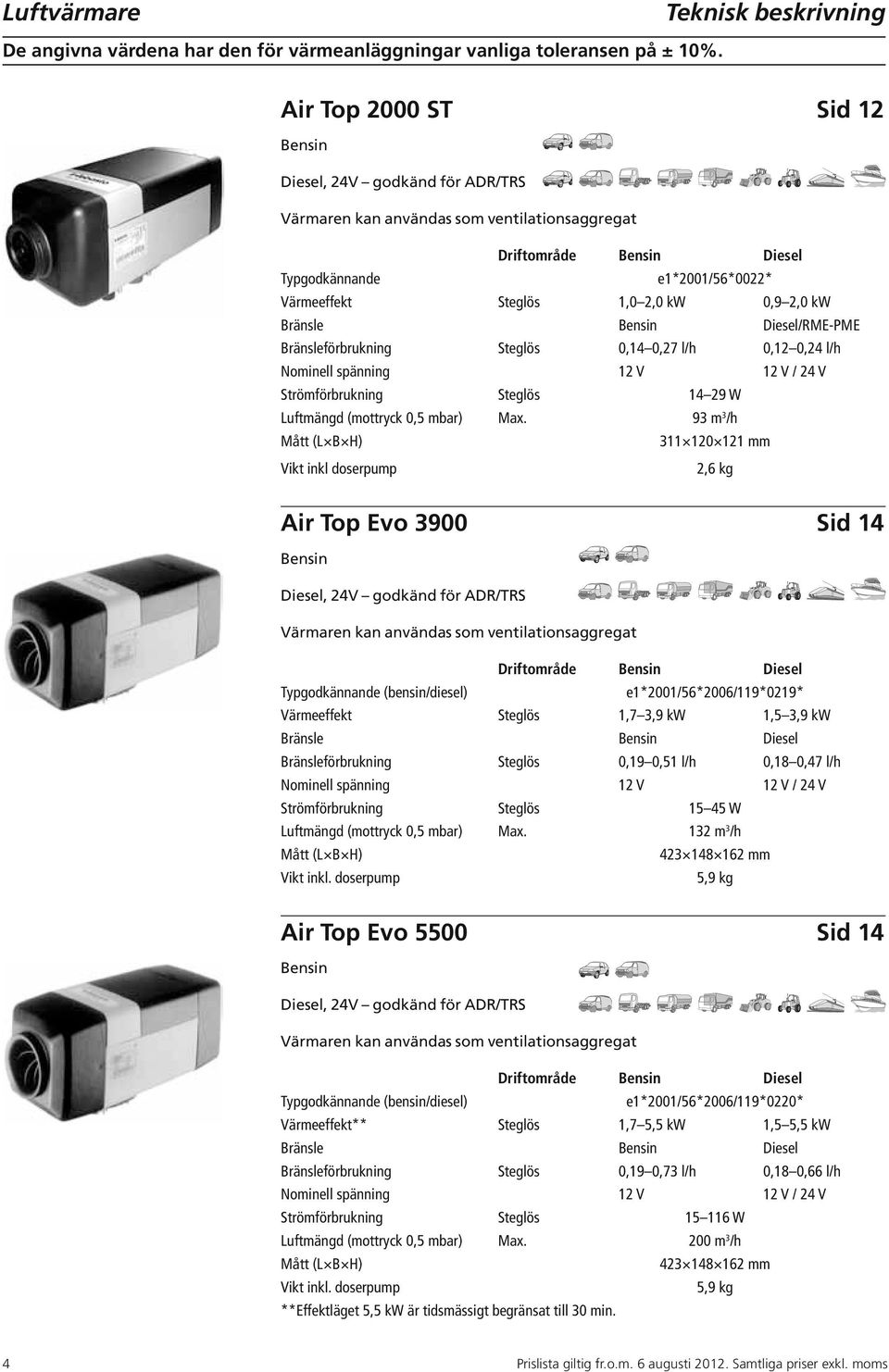

4 Luftvärmare Teknisk beskrivning De angivna värdena har den för värmeanläggningar vanliga toleransen på ± 10%. Air Top 2000 ST Sid 12 Bensin Diesel, 24V godkänd för ADR/TRS Värmaren kan användas som ventilationsaggregat Driftområde Bensin Diesel Typgodkännande e1*2001/56*0022* Värmeeffekt Steglös 1,0 2,0 kw 0,9 2,0 kw Bränsle Bensin Diesel/RME-PME Bränsleförbrukning Steglös 0,14 0,27 l/h 0,12 0,24 l/h Nominell spänning 12 V 12 V / 24 V Strömförbrukning Steglös W Luftmängd (mottryck 0,5 mbar) Max. 93 m 3 /h Mått (L B H) mm Vikt inkl doserpump 2,6 kg Air Top Evo 3900 Sid 14 Bensin Diesel, 24V godkänd för ADR/TRS Värmaren kan användas som ventilationsaggregat Driftområde Bensin Diesel Typgodkännande (bensin/diesel) e1*2001/56*2006/119*0219* Värmeeffekt Steglös 1,7 3,9 kw 1,5 3,9 kw Bränsle Bensin Diesel Bränsleförbrukning Steglös 0,19 0,51 l/h 0,18 0,47 l/h Nominell spänning 12 V 12 V / 24 V Strömförbrukning Steglös W Luftmängd (mottryck 0,5 mbar) Max. 132 m 3 /h Mått (L B H) mm Vikt inkl. doserpump 5,9 kg Air Top Evo 5500 Sid 14 Bensin Diesel, 24V godkänd för ADR/TRS Värmaren kan användas som ventilationsaggregat Driftområde Bensin Diesel Typgodkännande (bensin/diesel) e1*2001/56*2006/119*0220* Värmeeffekt** Steglös 1,7 5,5 kw 1,5 5,5 kw Bränsle Bensin Diesel Bränsleförbrukning Steglös 0,19 0,73 l/h 0,18 0,66 l/h Nominell spänning 12 V 12 V / 24 V Strömförbrukning Steglös W Luftmängd (mottryck 0,5 mbar) Max. 200 m 3 /h Mått (L B H) mm Vikt inkl. doserpump 5,9 kg **Effektläget 5,5 kw är tidsmässigt begränsat till 30 min. 4 Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms

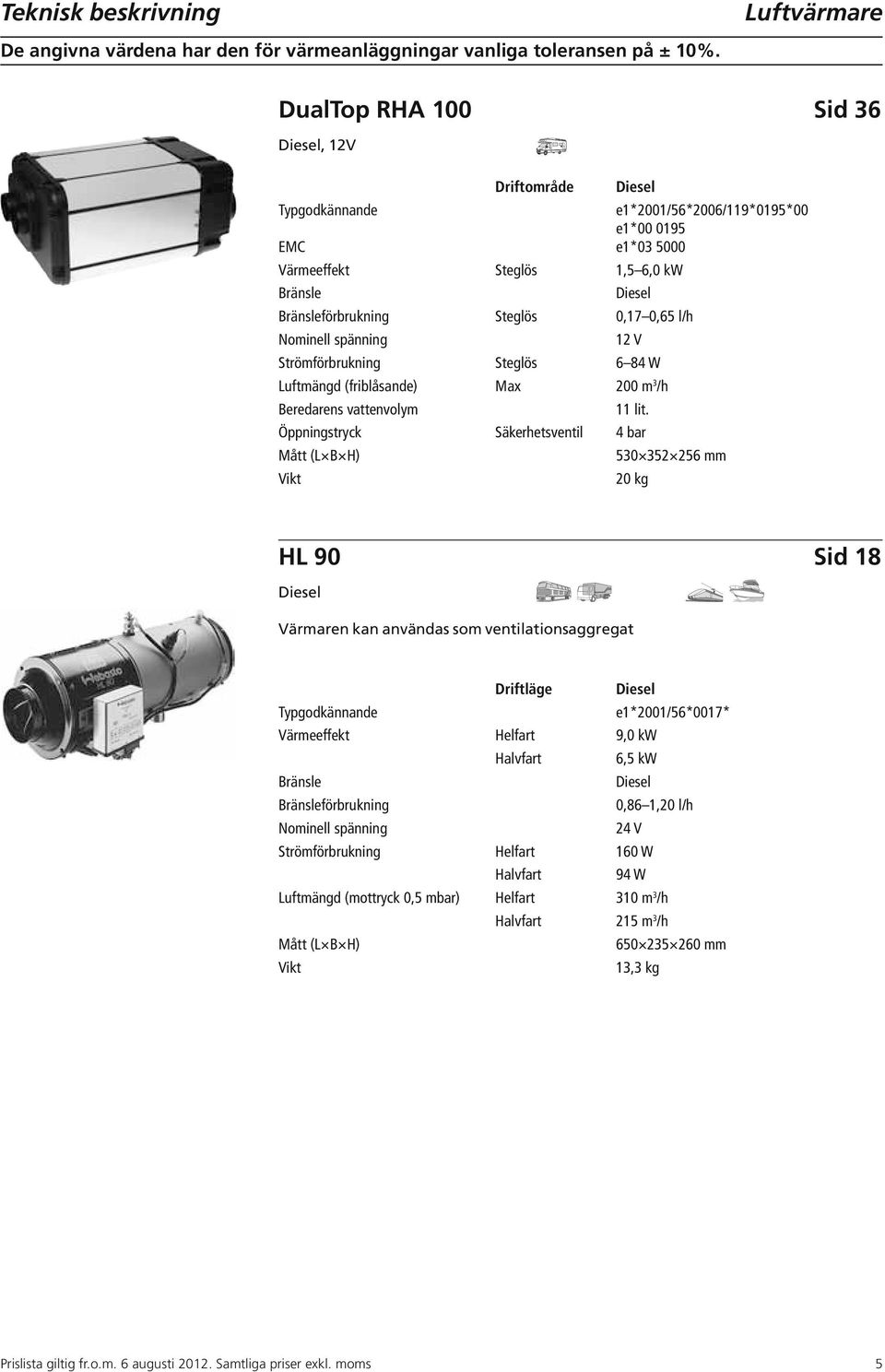

5 Teknisk beskrivning De angivna värdena har den för värmeanläggningar vanliga toleransen på ± 10%. Luftvärmare DualTop RHA 100 Sid 36 Diesel, 12V Driftområde Diesel Typgodkännande e1*2001/56*2006/119*0195*00 e1* EMC e1* Värmeeffekt Steglös 1,5 6,0 kw Bränsle Diesel Bränsleförbrukning Steglös 0,17 0,65 l/h Nominell spänning 12 V Strömförbrukning Steglös 6 84 W Luftmängd (friblåsande) Max 200 m 3 /h Beredarens vattenvolym 11 lit. Öppningstryck Säkerhetsventil 4 bar Mått (L B H) mm Vikt 20 kg HL 90 Sid 18 Diesel Värmaren kan användas som ventilationsaggregat Driftläge Diesel Typgodkännande e1*2001/56*0017* Värmeeffekt Helfart 9,0 kw Halvfart 6,5 kw Bränsle Diesel Bränsleförbrukning 0,86 1,20 l/h Nominell spänning 24 V Strömförbrukning Helfart 160 W Halvfart 94 W Luftmängd (mottryck 0,5 mbar) Helfart 310 m 3 /h Halvfart 215 m 3 /h Mått (L B H) mm Vikt 13,3 kg Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 5

6 Vattenvärmare Teknisk beskrivning De angivna värdena har den för värmeanläggningar vanliga toleransen på ± 10%. Thermo Top Evo Sid 20 Bensin Diesel TT Evo 4 TT Evo 5/5+ Typgodkännande e1*2001/56*2006/119*0258*. Värmeeffekt Helfart 4,0 kw 5,0 kw Halvfart 2,5 kw 2,5 kw Bränsle Bensin Diesel Bensin Diesel Bränsleförbrukning Helfart 0,56 0,50 l/h 0,71 0,62 l/h Halvfart 0,40 0,31 l/h 0,40 0,31 l/h Nominell spänning 12 V 12 V Strömförbrukning Helfart 35 W 47 W Halvfart 29 W 29 W Vattenpumpskapacitet mot 0,10 bar 900 l/h 900 l/h Mått, värmare (L B H) mm Mått, vattenpump (L B H) mm Vikt 2,4 kg Thermo Top-serien Sid 22 Bensin Diesel Thermo Top E Thermo Top C/P Typgodkännande e1*2001/56*0003* e1*2001/56*0002* Värmeeffekt Helfart 4,2 kw 5,2 kw Halvfart 2,5 kw 2,6 kw Bränsle Bensin Diesel Bensin Diesel (RME) Bränsleförbrukning Helfart 0,54 0,47 l/h 0,67 0,59 l/h Halvfart 0,33 0,29 l/h 0,33 0,29 l/h Nominell spänning 12 V 12 V Strömförbrukning Helfart 36 W 46 W Halvfart 32 W 32 W Vattenpumpskapacitet mot 0,14 bar 500 l/h 500 l/h Mått, värmare (L B H) mm Mått, vattenpump (L B H) mm Vikt 3,2 kg Thermo 50, 24V Sid 23 Diesel, godkänd för ADR/TRS Typgodkännande e1*2001/56*0004* Värmeeffekt Helfart 5,0 kw Halvfart 2,2 kw Bränsle Diesel/PME-RME Bränsleförbrukning Helfart 0,63 l/ Halvfart 0,28 l/h Nominell spänning 24 V Strömförbrukning Helfart 50 W Halvfart 34 W Vattenpumpskapacitet (U4847) 500 l/h mot 0,14 bar 900 l/h mot 0,1 bar Mått inkl. värmepump (L B H) mm Vikt 3,2 kg 6 Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms

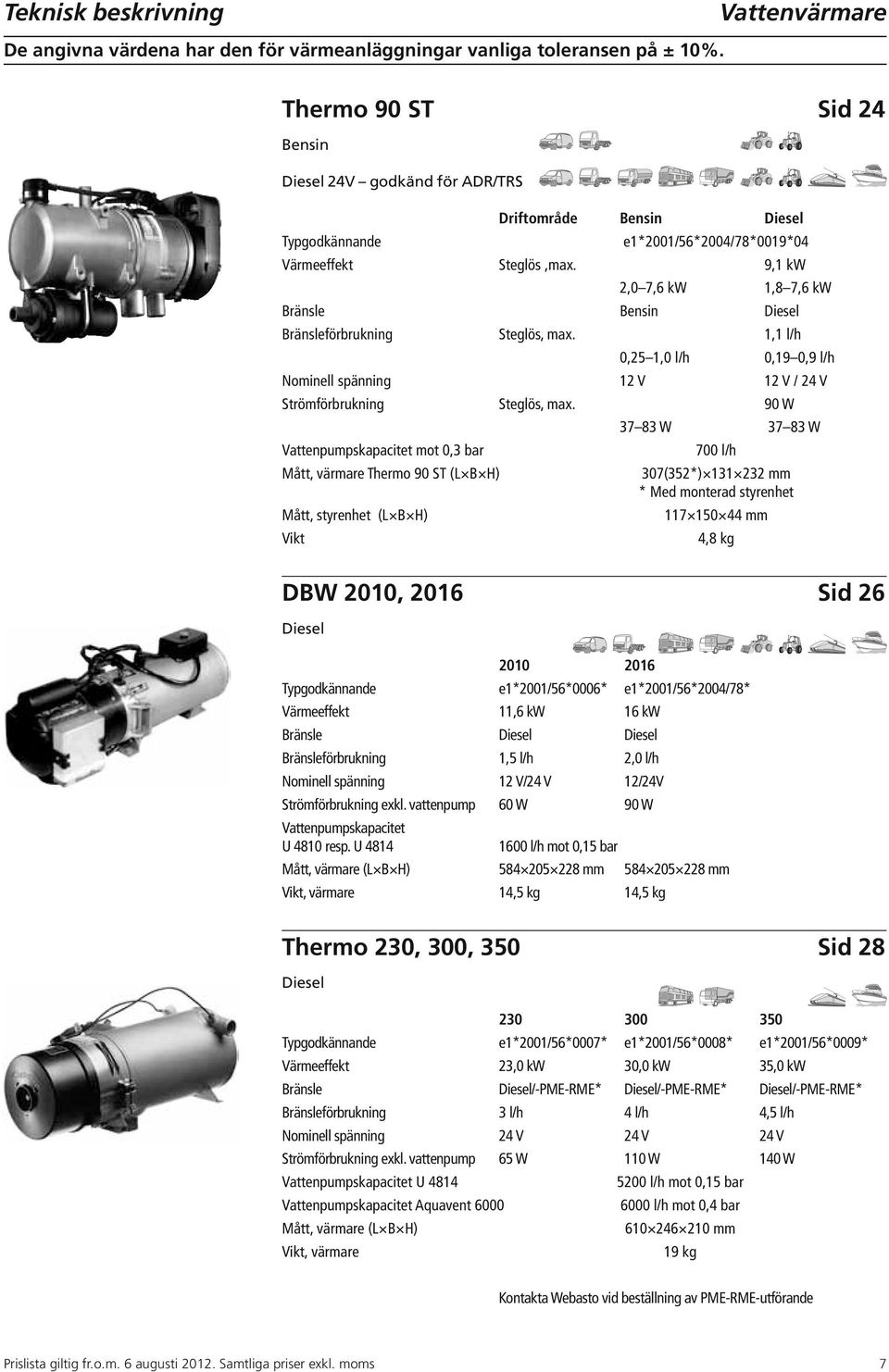

7 Teknisk beskrivning Vattenvärmare De angivna värdena har den för värmeanläggningar vanliga toleransen på ± 10%. Thermo 90 ST Sid 24 Bensin Diesel 24V godkänd för ADR/TRS Driftområde Bensin Diesel Typgodkännande e1*2001/56*2004/78*0019*04 Värmeeffekt Steglös,max. 9,1 kw 2,0 7,6 kw 1,8 7,6 kw Bränsle Bensin Diesel Bränsleförbrukning Steglös, max. 1,1 l/h 0,25 1,0 l/h 0,19 0,9 l/h Nominell spänning 12 V 12 V / 24 V Strömförbrukning Steglös, max. 90 W W W Vattenpumpskapacitet mot 0,3 bar 700 l/h Mått, värmare Thermo 90 ST (L B H) 307(352*) mm * Med monterad styrenhet Mått, styrenhet (L B H) mm Vikt 4,8 kg DBW 2010, 2016 Sid 26 Diesel Typgodkännande e1*2001/56*0006* e1*2001/56*2004/78* Värmeeffekt 11,6 kw 16 kw Bränsle Diesel Diesel Bränsleförbrukning 1,5 l/h 2,0 l/h Nominell spänning 12 V/24 V 12/24V Strömförbrukning exkl. vattenpump 60 W 90 W Vattenpumpskapacitet U 4810 resp. U l/h mot 0,15 bar Mått, värmare (L B H) mm mm Vikt, värmare 14,5 kg 14,5 kg Thermo 230, 300, 350 Sid 28 Diesel Typgodkännande e1*2001/56*0007* e1*2001/56*0008* e1*2001/56*0009* Värmeeffekt 23,0 kw 30,0 kw 35,0 kw Bränsle Diesel/-PME-RME* Diesel/-PME-RME* Diesel/-PME-RME* Bränsleförbrukning 3 l/h 4 l/h 4,5 l/h Nominell spänning 24 V 24 V 24 V Strömförbrukning exkl. vattenpump 65 W 110 W 140 W Vattenpumpskapacitet U l/h mot 0,15 bar Vattenpumpskapacitet Aquavent l/h mot 0,4 bar Mått, värmare (L B H) mm Vikt, värmare 19 kg Kontakta Webasto vid beställning av PME-RME-utförande Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 7

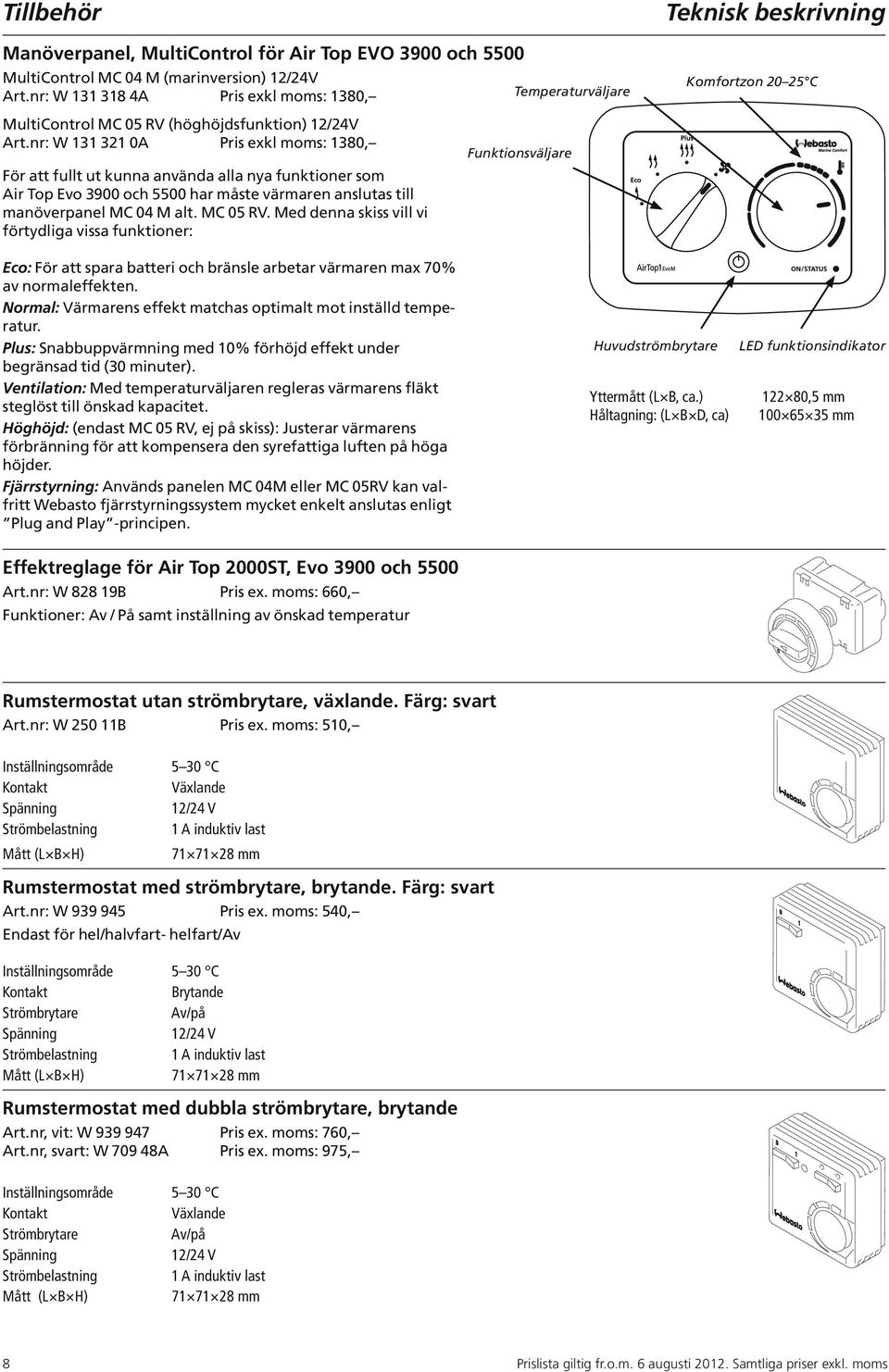

8 Tillbehör Manöverpanel, MultiControl för Air Top EVO 3900 och 5500 MultiControl MC 04 M (marinversion) 12/24V Art.nr: W A Pris exkl moms: 1380, MultiControl MC 05 RV (höghöjdsfunktion) 12/24V Art.nr: W A Pris exkl moms: 1380, För att fullt ut kunna använda alla nya funktioner som Air Top Evo 3900 och 5500 har måste värmaren anslutas till manöverpanel MC 04 M alt. MC 05 RV. Med denna skiss vill vi förtydliga vissa funktioner: Temperaturväljare Funktionsväljare Teknisk beskrivning Komfortzon C Eco: För att spara batteri och bränsle arbetar värmaren max 70% av normaleffekten. Normal: Värmarens effekt matchas optimalt mot inställd temperatur. Plus: Snabbuppvärmning med 10% förhöjd effekt under begränsad tid (30 minuter). Ventilation: Med temperaturväljaren regleras värmarens fläkt steglöst till önskad kapacitet. Höghöjd: (endast MC 05 RV, ej på skiss): Justerar värmarens förbränning för att kompensera den syrefattiga luften på höga höjder. Fjärrstyrning: Används panelen MC 04M eller MC 05RV kan valfritt Webasto fjärrstyrningssystem mycket enkelt anslutas enligt Plug and Play -principen. Huvudströmbrytare Yttermått (L B, ca.) Håltagning: (L B D, ca) LED funktionsindikator ,5 mm mm Effektreglage för Air Top 2000ST, Evo 3900 och 5500 Art.nr: W B Pris ex. moms: 660, Funktioner: Av / På samt inställning av önskad temperatur 0 Rumstermostat utan strömbrytare, växlande. Färg: svart Art.nr: W B Pris ex. moms: 510, Inställningsområde 5 30 C Kontakt Växlande Spänning 12/24 V Strömbelastning 1 A induktiv last Mått (L B H) mm Rumstermostat med strömbrytare, brytande. Färg: svart Art.nr: W Pris ex. moms: 540, Endast för hel/halvfart- helfart/av Inställningsområde 5 30 C Kontakt Brytande Strömbrytare Av/på Spänning 12/24 V Strömbelastning 1 A induktiv last Mått (L B H) mm Rumstermostat med dubbla strömbrytare, brytande Art.nr, vit: W Pris ex. moms: 760, Art.nr, svart: W A Pris ex. moms: 975, Inställningsområde 5 30 C Kontakt Växlande Strömbrytare Av/på Spänning 12/24 V Strömbelastning 1 A induktiv last Mått (L B H) mm 8 Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms

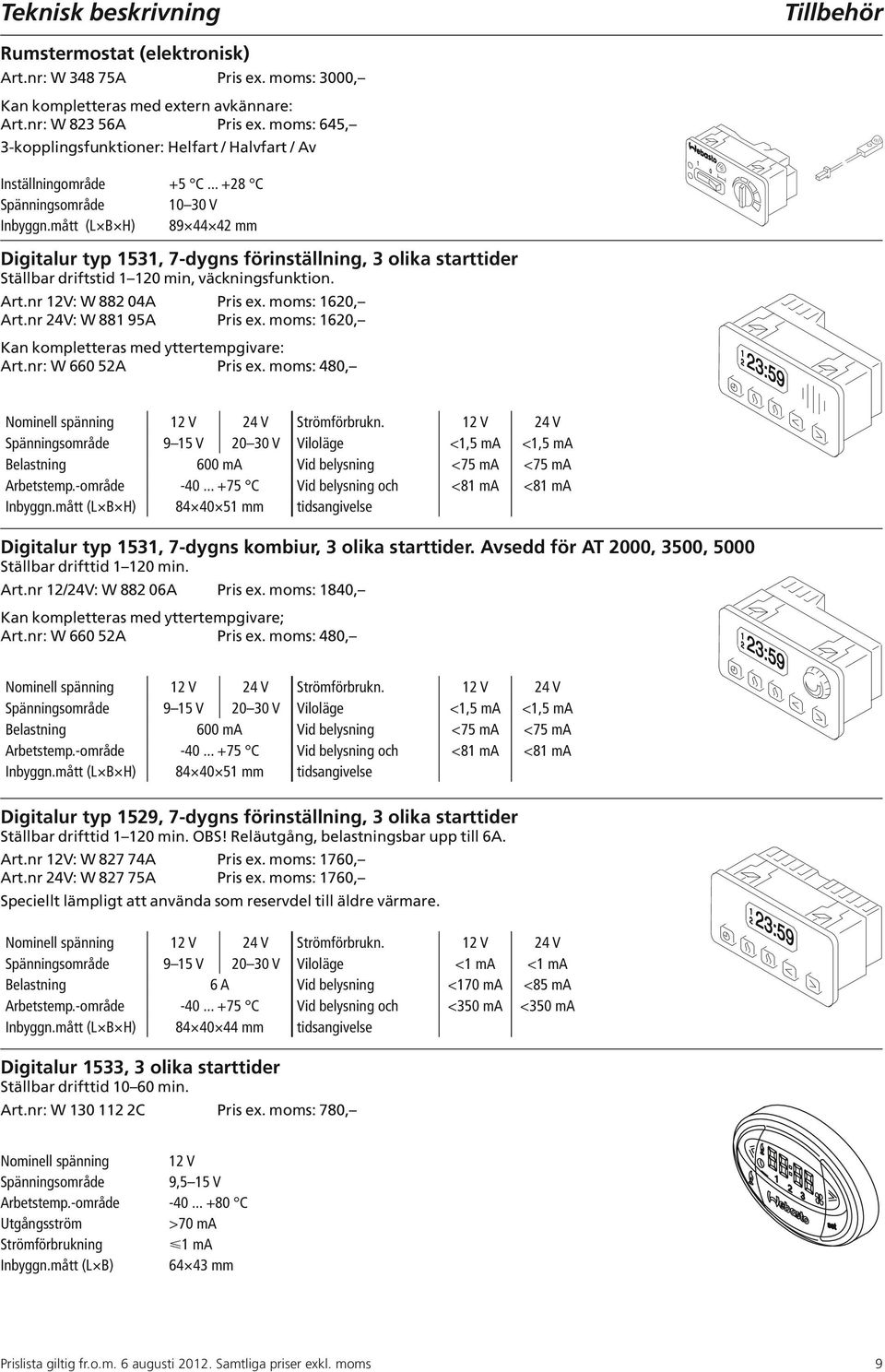

9 Teknisk beskrivning Tillbehör Rumstermostat (elektronisk) Art.nr: W A Pris ex. moms: 3000, Kan kompletteras med extern avkännare: Art.nr: W A Pris ex. moms: 645, 3-kopplingsfunktioner: Helfart / Halvfart / Av Inställningområde +5 C C Spänningsområde V Inbyggn.mått (L B H) mm Digitalur typ 1531, 7-dygns förinställning, 3 olika starttider Ställbar driftstid min, väckningsfunktion. Art.nr 12V: W A Pris ex. moms: 1620, Art.nr 24V: W A Pris ex. moms: 1620, Kan kompletteras med yttertempgivare: Art.nr: W A Pris ex. moms: 480, Nominell spänning 12 V 24 V Strömförbrukn. 12 V 24 V Spänningsområde 9 15 V V Viloläge <1,5 ma <1,5 ma Belastning 600 ma Vid belysning <75 ma <75 ma Arbetstemp.-område C Vid belysning och <81 ma <81 ma Inbyggn.mått (L B H) mm tidsangivelse Digitalur typ 1531, 7-dygns kombiur, 3 olika starttider. Avsedd för AT 2000, 3500, 5000 Ställbar drifttid min. Art.nr 12/24V: W A Pris ex. moms: 1840, Kan kompletteras med yttertempgivare; Art.nr: W A Pris ex. moms: 480, 1 2 Nominell spänning 12 V 24 V Strömförbrukn. 12 V 24 V Spänningsområde 9 15 V V Viloläge <1,5 ma <1,5 ma Belastning 600 ma Vid belysning <75 ma <75 ma Arbetstemp.-område C Vid belysning och <81 ma <81 ma Inbyggn.mått (L B H) mm tidsangivelse Digitalur typ 1529, 7-dygns förinställning, 3 olika starttider Ställbar drifttid min. OBS! Reläutgång, belastningsbar upp till 6A. Art.nr 12V: W A Pris ex. moms: 1760, Art.nr 24V: W A Pris ex. moms: 1760, Speciellt lämpligt att använda som reservdel till äldre värmare. 1 2 Nominell spänning 12 V 24 V Strömförbrukn. 12 V 24 V Spänningsområde 9 15 V V Viloläge <1 ma <1 ma Belastning 6 A Vid belysning <170 ma <85 ma Arbetstemp.-område C Vid belysning och <350 ma <350 ma Inbyggn.mått (L B H) mm tidsangivelse Digitalur 1533, 3 olika starttider Ställbar drifttid min. Art.nr: W C Pris ex. moms: 780, Nominell spänning 12 V Spänningsområde 9,5 15 V Arbetstemp.-område C Utgångsström >70 ma Strömförbrukning 1 ma Inbyggn.mått (L B) mm Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 9

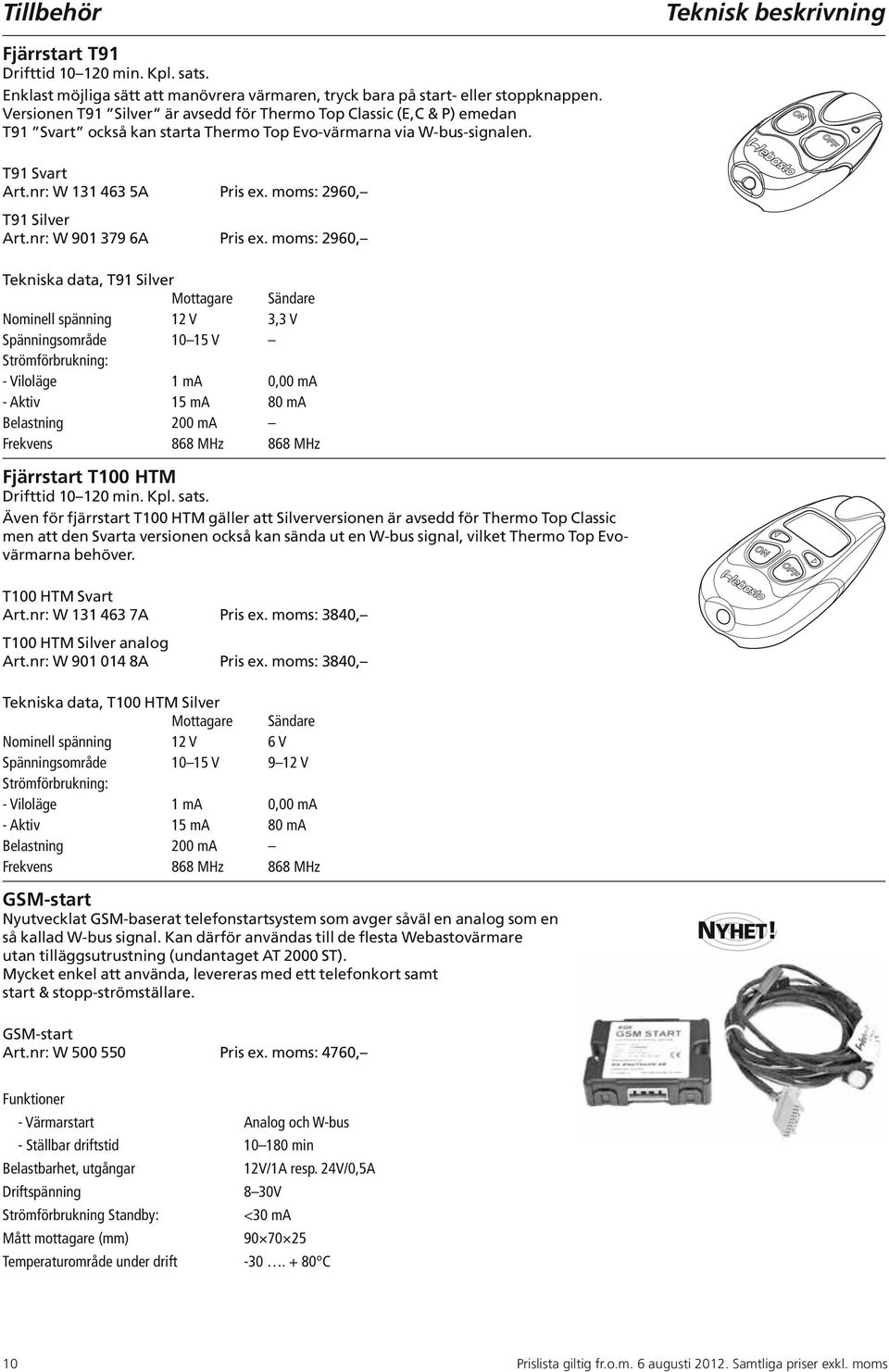

10 Tillbehör Teknisk beskrivning Fjärrstart T91 Drifttid min. Kpl. sats. Enklast möjliga sätt att manövrera värmaren, tryck bara på start- eller stoppknappen. Versionen T91 Silver är avsedd för Thermo Top Classic (E,C & P) emedan T91 Svart också kan starta Thermo Top Evo-värmarna via W-bus-signalen. T91 Svart Art.nr: W A Pris ex. moms: 2960, T91 Silver Art.nr: W A Pris ex. moms: 2960, Tekniska data, T91 Silver Mottagare Sändare Nominell spänning 12 V 3,3 V Spänningsområde V Strömförbrukning: - Viloläge 1 ma 0,00 ma - Aktiv 15 ma 80 ma Belastning 200 ma Frekvens 868 MHz 868 MHz Fjärrstart T100 HTM Drifttid min. Kpl. sats. Även för fjärrstart T100 HTM gäller att Silverversionen är avsedd för Thermo Top Classic men att den Svarta versionen också kan sända ut en W-bus signal, vilket Thermo Top Evovärmarna behöver. T100 HTM Svart Art.nr: W A Pris ex. moms: 3840, T100 HTM Silver analog Art.nr: W A Pris ex. moms: 3840, Tekniska data, T100 HTM Silver Mottagare Sändare Nominell spänning 12 V 6 V Spänningsområde V 9 12 V Strömförbrukning: - Viloläge 1 ma 0,00 ma - Aktiv 15 ma 80 ma Belastning 200 ma Frekvens 868 MHz 868 MHz GSM-start Nyutvecklat GSM-baserat telefonstartsystem som avger såväl en analog som en så kallad W-bus signal. Kan därför användas till de flesta Webastovärmare utan tilläggsutrustning (undantaget AT 2000 ST). Mycket enkel att använda, levereras med ett telefonkort samt start & stopp-strömställare. GSM-start Art.nr: W Pris ex. moms: 4760, Funktioner - Värmarstart Analog och W-bus - Ställbar driftstid min Belastbarhet, utgångar 12V/1A resp. 24V/0,5A Driftspänning 8 30V Strömförbrukning Standby: <30 ma Mått mottagare (mm) Temperaturområde under drift C 10 Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms

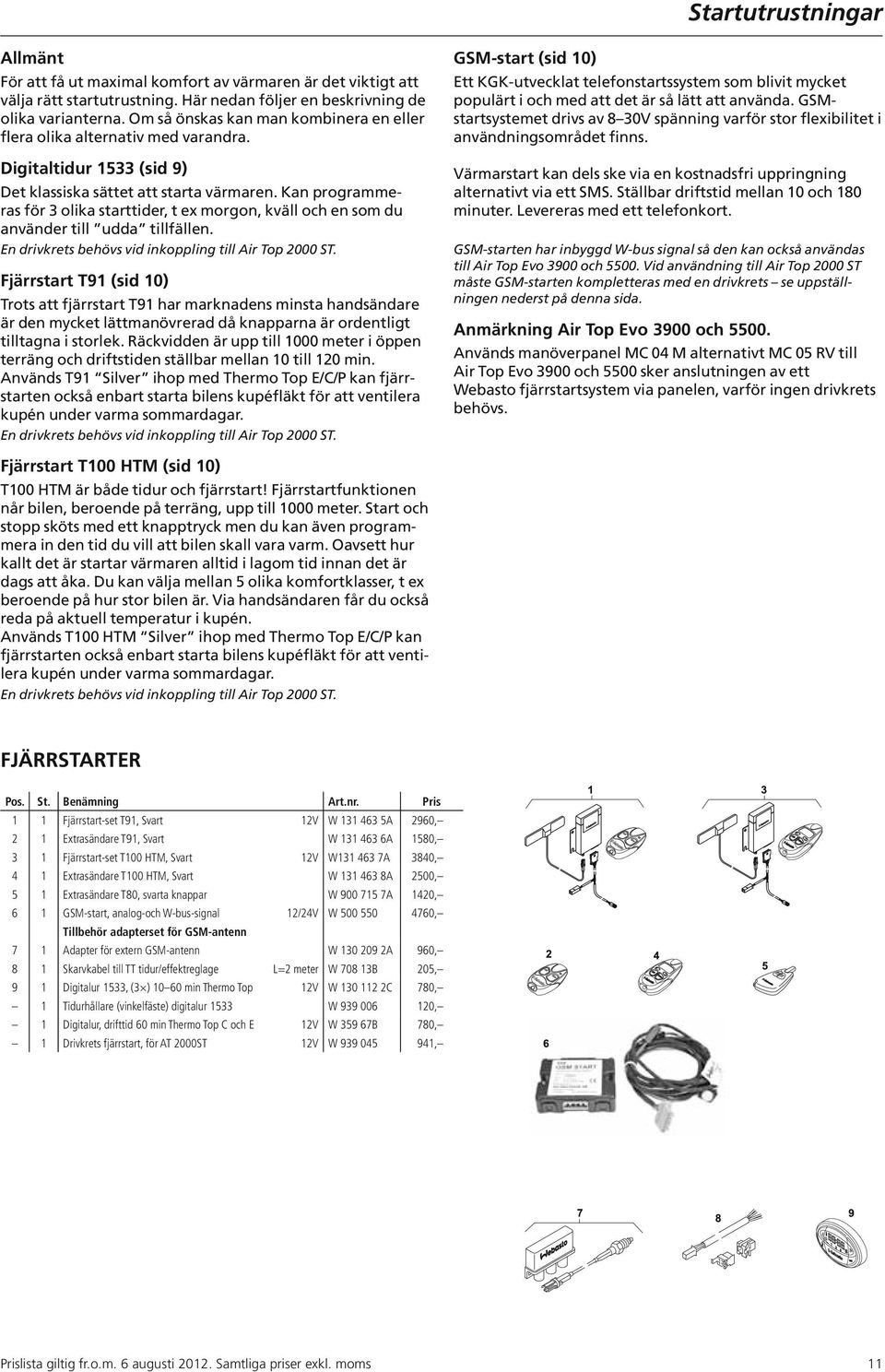

11 Startutrustningar Allmänt För att få ut maximal komfort av värmaren är det viktigt att välja rätt startutrustning. Här nedan följer en beskrivning de olika varianterna. Om så önskas kan man kombinera en eller flera olika alternativ med varandra. Digitaltidur 1533 (sid 9) Det klassiska sättet att starta värmaren. Kan programmeras för 3 olika starttider, t ex morgon, kväll och en som du använder till udda tillfällen. En drivkrets behövs vid inkoppling till Air Top 2000 ST. Fjärrstart T91 (sid 10) Trots att fjärrstart T91 har marknadens minsta handsändare är den mycket lättmanövrerad då knapparna är ordentligt tilltagna i storlek. Räckvidden är upp till 1000 meter i öppen terräng och driftstiden ställbar mellan 10 till 120 min. Används T91 Silver ihop med Thermo Top E/C/P kan fjärrstarten också enbart starta bilens kupéfläkt för att ventilera kupén under varma sommardagar. En drivkrets behövs vid inkoppling till Air Top 2000 ST. GSM-start (sid 10) Ett KGK-utvecklat telefonstartssystem som blivit mycket populärt i och med att det är så lätt att använda. GSMstartsystemet drivs av 8 30V spänning varför stor flexibilitet i användningsområdet finns. Värmarstart kan dels ske via en kostnadsfri uppringning alternativt via ett SMS. Ställbar driftstid mellan 10 och 180 minuter. Levereras med ett telefonkort. GSM-starten har inbyggd W-bus signal så den kan också användas till Air Top Evo 3900 och Vid användning till Air Top 2000 ST måste GSM-starten kompletteras med en drivkrets se uppställningen nederst på denna sida. Anmärkning Air Top Evo 3900 och Används manöverpanel MC 04 M alternativt MC 05 RV till Air Top Evo 3900 och 5500 sker anslutningen av ett Webasto fjärrstartsystem via panelen, varför ingen drivkrets behövs. Fjärrstart T100 HTM (sid 10) T100 HTM är både tidur och fjärrstart! Fjärrstartfunktionen når bilen, beroende på terräng, upp till 1000 meter. Start och stopp sköts med ett knapptryck men du kan även programmera in den tid du vill att bilen skall vara varm. Oavsett hur kallt det är startar värmaren alltid i lagom tid innan det är dags att åka. Du kan välja mellan 5 olika komfortklasser, t ex beroende på hur stor bilen är. Via handsändaren får du också reda på aktuell temperatur i kupén. Används T100 HTM Silver ihop med Thermo Top E/C/P kan fjärrstarten också enbart starta bilens kupéfläkt för att ventilera kupén under varma sommardagar. En drivkrets behövs vid inkoppling till Air Top 2000 ST. FJÄRRSTARTER 1 1 Fjärrstart-set T91, Svart 12V W A 2960, 2 1 Extrasändare T91, Svart W A 1580, 3 1 Fjärrstart-set T100 HTM, Svart 12V W A 3840, 4 1 Extrasändare T100 HTM, Svart W A 2500, 5 1 Extrasändare T80, svarta knappar W A 1420, 6 1 GSM-start, analog-och W-bus-signal 12/24V W , Tillbehör adapterset för GSM-antenn 7 1 Adapter för extern GSM-antenn W A 960, 8 1 Skarvkabel till TT tidur/effektreglage L=2 meter W B 205, 9 1 Digitalur 1533, (3 ) min Thermo Top 12V W C 780, 1 Tidurhållare (vinkelfäste) digitalur 1533 W , 1 Digitalur, drifttid 60 min Thermo Top C och E 12V W B 780, 1 Drivkrets fjärrstart, för AT 2000ST 12V W , Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 11

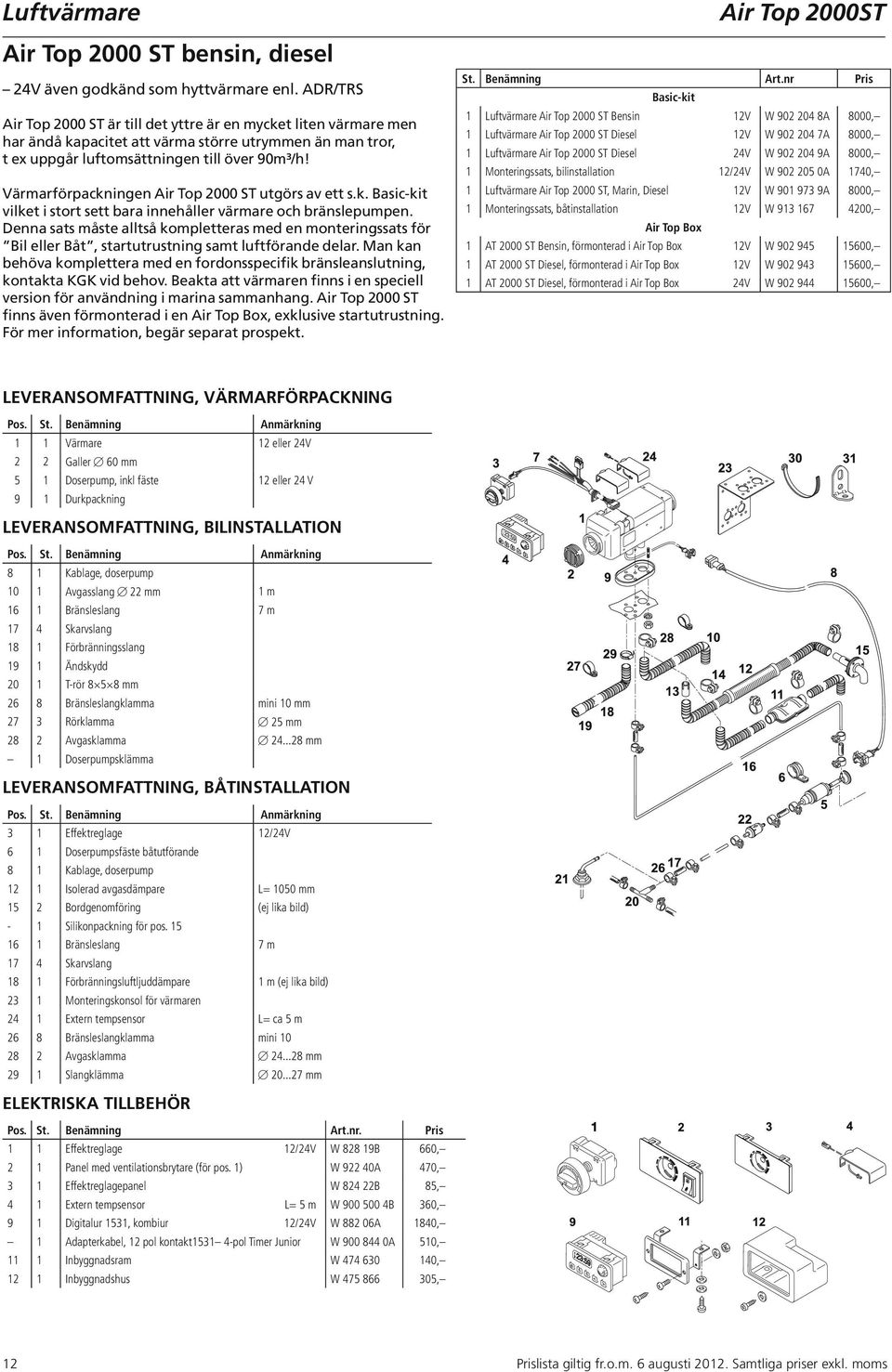

12 Luftvärmare Air Top 2000 ST bensin, diesel 24V även godkänd som hyttvärmare enl. ADR/TRS Air Top 2000 ST är till det yttre är en mycket liten värmare men har ändå kapacitet att värma större utrymmen än man tror, t ex uppgår luftomsättningen till över 90m³/h! Värmarförpackningen Air Top 2000 ST utgörs av ett s.k. Basic-kit vilket i stort sett bara innehåller värmare och bränslepumpen. Denna sats måste alltså kompletteras med en monteringssats för Bil eller Båt, startutrustning samt luftförande delar. Man kan behöva komplettera med en fordonsspecifik bränsleanslutning, kontakta KGK vid behov. Beakta att värmaren finns i en speciell version för användning i marina sammanhang. Air Top 2000 ST finns även förmonterad i en Air Top Box, exklusive startutrustning. För mer information, begär separat prospekt. Air Top 2000ST St. Benämning Art.nr Pris Basic-kit 1 Luftvärmare Air Top 2000 ST Bensin 12V W A 8000, 1 Luftvärmare Air Top 2000 ST Diesel 12V W A 8000, 1 Luftvärmare Air Top 2000 ST Diesel 24V W A 8000, 1 Monteringssats, bilinstallation 12/24V W A 1740, 1 Luftvärmare Air Top 2000 ST, Marin, Diesel 12V W A 8000, 1 Monteringssats, båtinstallation 12V W , Air Top Box 1 AT 2000 ST Bensin, förmonterad i Air Top Box 12V W , 1 AT 2000 ST Diesel, förmonterad i Air Top Box 12V W , 1 AT 2000 ST Diesel, förmonterad i Air Top Box 24V W , LEVERANSOMFATTNING, VÄRMARFÖRPACKNING 1 1 Värmare 12 eller 24V 2 2 Galler 60 mm 5 1 Doserpump, inkl fäste 12 eller 24 V 9 1 Durkpackning LEVERANSOMFATTNING, BILINSTALLATION 8 1 Kablage, doserpump 10 1 Avgasslang 22 mm 1 m 16 1 Bränsleslang 7 m 17 4 Skarvslang 18 1 Förbränningsslang 19 1 Ändskydd 20 1 T-rör mm 26 8 Bränsleslangklamma mini 10 mm 27 3 Rörklamma 25 mm 28 2 Avgasklamma mm 1 Doserpumpsklämma LEVERANSOMFATTNING, BÅTINSTALLATION 3 1 Effektreglage 12/24V 6 1 Doserpumpsfäste båtutförande 8 1 Kablage, doserpump 12 1 Isolerad avgasdämpare L= 1050 mm 15 2 Bordgenomföring (ej lika bild) - 1 Silikonpackning för pos Bränsleslang 7 m 17 4 Skarvslang 18 1 Förbränningsluftljuddämpare 1 m (ej lika bild) 23 1 Monteringskonsol för värmaren 24 1 Extern tempsensor L= ca 5 m 26 8 Bränsleslangklamma mini Avgasklamma mm 29 1 Slangklämma mm ELEKTRISKA TILLBEHÖR 1 1 Effektreglage 12/24V W B 660, 2 1 Panel med ventilationsbrytare (för pos. 1) W A 470, 3 1 Effektreglagepanel W B 85, 4 1 Extern tempsensor L= 5 m W B 360, 9 1 Digitalur 1531, kombiur 12/24V W A 1840, 1 Adapterkabel, 12 pol kontakt pol Timer Junior W A 510, 11 1 Inbyggnadsram W , 12 1 Inbyggnadshus W , Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms

13 Air Top 2000ST Luftvärmare FÖRBRÄNNINGSLUFTSYSTEM 2 Förbr.luftslang, per meter 22 mm W , 4 1 Slangklammer mm , 5 1 Rörklammer 25 mm W , Förbr.luftljuddämpare, för båt L=1 m W , AVGASSYSTEM 6 1 Ljuddämpare 22 mm W B 275, 7 x Flexibel avgasslang per m i 22 / Dy 26 mm W , 9 1 Slangklammer mm W A 50, 10 1 Rörklammer 25 mm W , 14 x Avgasljuddämpare 22, L=1050 mm Fler versioner finns W , BRÄNSLEFÖRSÖRJNING 1 1 Bränsletank plast 24 lit W A 2770, 2 1 Bränsletank plast 12 lit W A 1560, 4 1 Tankdykrör 5 mm W A 310, 5 1 Mekanylbränsleslang (L= 7 m) i 1,5 / y 5 mm W , 6 1 Bränslefilter 5 mm W , 7 1 Skarvslang, rak i 5/ a 9 mm W , Skarvslang, 90 i 5 / a 9 mm W B 40, 8 1 Slangklammer 10 mm W A 7, VARMLUFTSYSTEM, HADS (se även sid 38) 1 1 Rörkrök 60 mm W A 45, 2 1 Klamma mm , 3 1 Luftslang APK, per meter 60 mm W , 4 1 Skarvrör 60 mm W C 70, 5 1 Förgrening 3 60 mm W B 95, 6 1 T-rör 3 60 mm W C 70, 7 1 T-rör med inre gänga 60 mm W B 100, 8 1 Täcklock 60 mm W D 70, 9 1 Kontramutter 60 mm W B 70, 10 1 Utsläpp 90, svart 60 mm W A 45, 10 1 Utsläpp 90, vitt 60 mm W A 45, 11 1 Utsläpp 45, svart 60 mm W A 45, 11 1 Utsläpp 45, vitt 60 mm W A 45, 12 1 Utsläpp stängbart, svart 60 mm W A 55, 12 1 Utsläpp stängbart, vitt 60 mm W A 55, 13 1 Utsläpp nr 10 bildar pos13 14 W A 45, 14 1 Genomföringsfläns 60 mm W C 70, 15 1 Adapterring mm W A 40, 16 1 Insugsgaller i 60 mm W A 50, 18 1 Insug/utblåsgaller i 60 mm W A 40, 19 1 Reglerbar förgrening 3 60 mm W A 280, 20 1 Reglagevire med panel L=2 m W A 400, ÖVRIGT 1 1 Pressverktyg W A 3840, 2 1 Distansplatta, 6 mm för durkutjämning W A 175, 3 1 Skyddslåda (ej lika bild) vid utvändigt montage, plåt W A 1500, 4 1 Monteringskonsol L-formad W A 540, 5 1 Air Top Box, plast inkl. fäste mm W B 4060, 6 1 Avgasisolerstrumpa, 75 mm L=1,2 m W A 785, 7 1 Avgasisolerband, bredd 60 mm L=50 m W B 1310, 8 1 Avgasrörshylsa i 22 / y 24 mm W A 115, Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 13

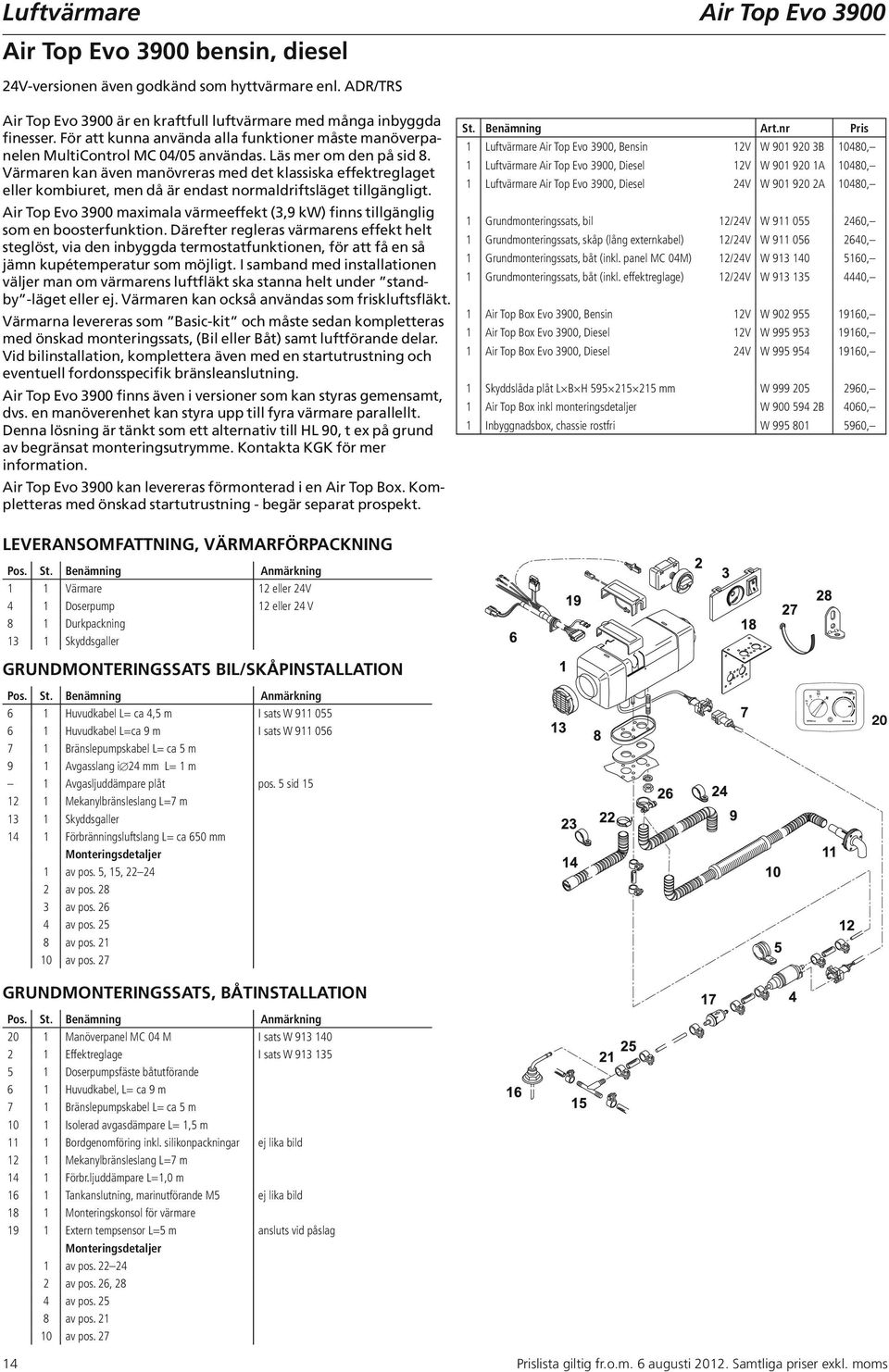

14 Luftvärmare Air Top Evo 3900 Air Top Evo 3900 bensin, diesel 24V-versionen även godkänd som hyttvärmare enl. ADR/TRS Air Top Evo 3900 är en kraftfull luftvärmare med många inbyggda finesser. För att kunna använda alla funktioner måste manöverpanelen MultiControl MC 04/05 användas. Läs mer om den på sid 8. Värmaren kan även manövreras med det klassiska effektreglaget eller kombiuret, men då är endast normaldriftsläget tillgängligt. Air Top Evo 3900 maximala värmeeffekt (3,9 kw) finns tillgänglig som en boosterfunktion. Därefter regleras värmarens effekt helt steglöst, via den inbyggda termostatfunktionen, för att få en så jämn kupétemperatur som möjligt. I samband med installationen väljer man om värmarens luftfläkt ska stanna helt under standby -läget eller ej. Värmaren kan också användas som friskluftsfläkt. Värmarna levereras som Basic-kit och måste sedan kompletteras med önskad monteringssats, (Bil eller Båt) samt luftförande delar. Vid bilinstallation, komplettera även med en startutrustning och eventuell fordonsspecifik bränsleanslutning. Air Top Evo 3900 finns även i versioner som kan styras gemensamt, dvs. en manöverenhet kan styra upp till fyra värmare parallellt. Denna lösning är tänkt som ett alternativ till HL 90, t ex på grund av begränsat monteringsutrymme. Kontakta KGK för mer information. Air Top Evo 3900 kan levereras förmonterad i en Air Top Box. Kompletteras med önskad startutrustning - begär separat prospekt. St. Benämning Art.nr Pris 1 Luftvärmare Air Top Evo 3900, Bensin 12V W B 10480, 1 Luftvärmare Air Top Evo 3900, Diesel 12V W A 10480, 1 Luftvärmare Air Top Evo 3900, Diesel 24V W A 10480, 1 Grundmonteringssats, bil 12/24V W , 1 Grundmonteringssats, skåp (lång externkabel) 12/24V W , 1 Grundmonteringssats, båt (inkl. panel MC 04M) 12/24V W , 1 Grundmonteringssats, båt (inkl. effektreglage) 12/24V W , 1 Air Top Box Evo 3900, Bensin 12V W , 1 Air Top Box Evo 3900, Diesel 12V W , 1 Air Top Box Evo 3900, Diesel 24V W , 1 Skyddslåda plåt L B H mm W , 1 Air Top Box inkl monteringsdetaljer W B 4060, 1 Inbyggnadsbox, chassie rostfri W , LEVERANSOMFATTNING, VÄRMARFÖRPACKNING 1 1 Värmare 12 eller 24V 4 1 Doserpump 12 eller 24 V 8 1 Durkpackning 13 1 Skyddsgaller GRUNDMONTERINGSSATS BIL/SKÅPINSTALLATION 6 1 Huvudkabel L= ca 4,5 m I sats W Huvudkabel L=ca 9 m I sats W Bränslepumpskabel L= ca 5 m 9 1 Avgasslang i 24 mm L= 1 m 1 Avgasljuddämpare plåt pos. 5 sid Mekanylbränsleslang L=7 m 13 1 Skyddsgaller 14 1 Förbränningsluftslang L= ca 650 mm Monteringsdetaljer 1 av pos. 5, 15, av pos av pos av pos av pos av pos GRUNDMONTERINGSSATS, BÅTINSTALLATION 20 1 Manöverpanel MC 04 M I sats W Effektreglage I sats W Doserpumpsfäste båtutförande 6 1 Huvudkabel, L= ca 9 m 7 1 Bränslepumpskabel L= ca 5 m 10 1 Isolerad avgasdämpare L= 1,5 m 11 1 Bordgenomföring inkl. silikonpackningar ej lika bild 12 1 Mekanylbränsleslang L=7 m 14 1 Förbr.ljuddämpare L=1,0 m 16 1 Tankanslutning, marinutförande M5 ej lika bild 18 1 Monteringskonsol för värmare 19 1 Extern tempsensor L=5 m ansluts vid påslag Monteringsdetaljer 1 av pos av pos. 26, 28 4 av pos av pos av pos Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms

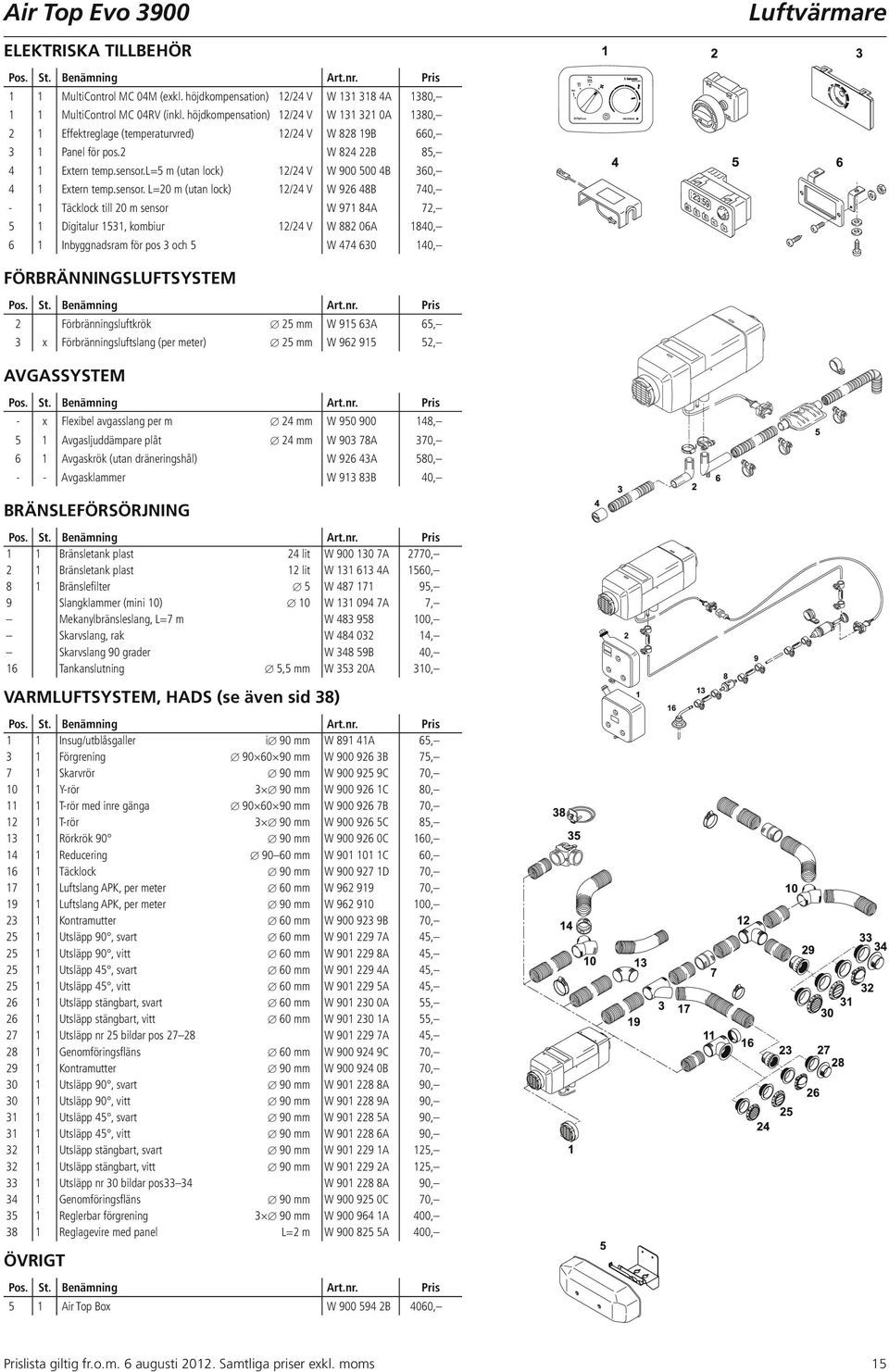

15 Air Top Evo 3900 Luftvärmare ELEKTRISKA TILLBEHÖR 1 1 MultiControl MC 04M (exkl. höjdkompensation) 12/24 V W A 1380, 1 1 MultiControl MC 04RV (inkl. höjdkompensation) 12/24 V W A 1380, 2 1 Effektreglage (temperaturvred) 12/24 V W B 660, 3 1 Panel för pos.2 W B 85, 4 1 Extern temp.sensor.l=5 m (utan lock) 12/24 V W B 360, 4 1 Extern temp.sensor. L=20 m (utan lock) 12/24 V W B 740, - 1 Täcklock till 20 m sensor W A 72, 5 1 Digitalur 1531, kombiur 12/24 V W A 1840, 6 1 Inbyggnadsram för pos 3 och 5 W , FÖRBRÄNNINGSLUFTSYSTEM 2 Förbränningsluftkrök 25 mm W A 65, 3 x Förbränningsluftslang (per meter) 25 mm W , AVGASSYSTEM - x Flexibel avgasslang per m 24 mm W , 5 1 Avgasljuddämpare plåt 24 mm W A 370, 6 1 Avgaskrök (utan dräneringshål) W A 580, - - Avgasklammer W B 40, BRÄNSLEFÖRSÖRJNING 1 1 Bränsletank plast 24 lit W A 2770, 2 1 Bränsletank plast 12 lit W A 1560, 8 1 Bränslefilter 5 W , 9 Slangklammer (mini 10) 10 W A 7, Mekanylbränsleslang, L=7 m W , Skarvslang, rak W , Skarvslang 90 grader W B 40, 16 Tankanslutning 5,5 mm W A 310, VARMLUFTSYSTEM, HADS (se även sid 38) 1 1 Insug/utblåsgaller i 90 mm W A 65, 3 1 Förgrening mm W B 75, 7 1 Skarvrör 90 mm W C 70, 10 1 Y-rör 3 90 mm W C 80, 11 1 T-rör med inre gänga mm W B 70, 12 1 T-rör 3 90 mm W C 85, 13 1 Rörkrök mm W C 160, 14 1 Reducering mm W C 60, 16 1 Täcklock 90 mm W D 70, 17 1 Luftslang APK, per meter 60 mm W , 19 1 Luftslang APK, per meter 90 mm W , 23 1 Kontramutter 60 mm W B 70, 25 1 Utsläpp 90, svart 60 mm W A 45, 25 1 Utsläpp 90, vitt 60 mm W A 45, 25 1 Utsläpp 45, svart 60 mm W A 45, 25 1 Utsläpp 45, vitt 60 mm W A 45, 26 1 Utsläpp stängbart, svart 60 mm W A 55, 26 1 Utsläpp stängbart, vitt 60 mm W A 55, 27 1 Utsläpp nr 25 bildar pos W A 45, 28 1 Genomföringsfläns 60 mm W C 70, 29 1 Kontramutter 90 mm W B 70, 30 1 Utsläpp 90, svart 90 mm W A 90, 30 1 Utsläpp 90, vitt 90 mm W A 90, 31 1 Utsläpp 45, svart 90 mm W A 90, 31 1 Utsläpp 45, vitt 90 mm W A 90, 32 1 Utsläpp stängbart, svart 90 mm W A 125, 32 1 Utsläpp stängbart, vitt 90 mm W A 125, 33 1 Utsläpp nr 30 bildar pos33 34 W A 90, 34 1 Genomföringsfläns 90 mm W C 70, 35 1 Reglerbar förgrening 3 90 mm W A 400, 38 1 Reglagevire med panel L=2 m W A 400, ÖVRIGT 5 1 Air Top Box W B 4060, Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 15

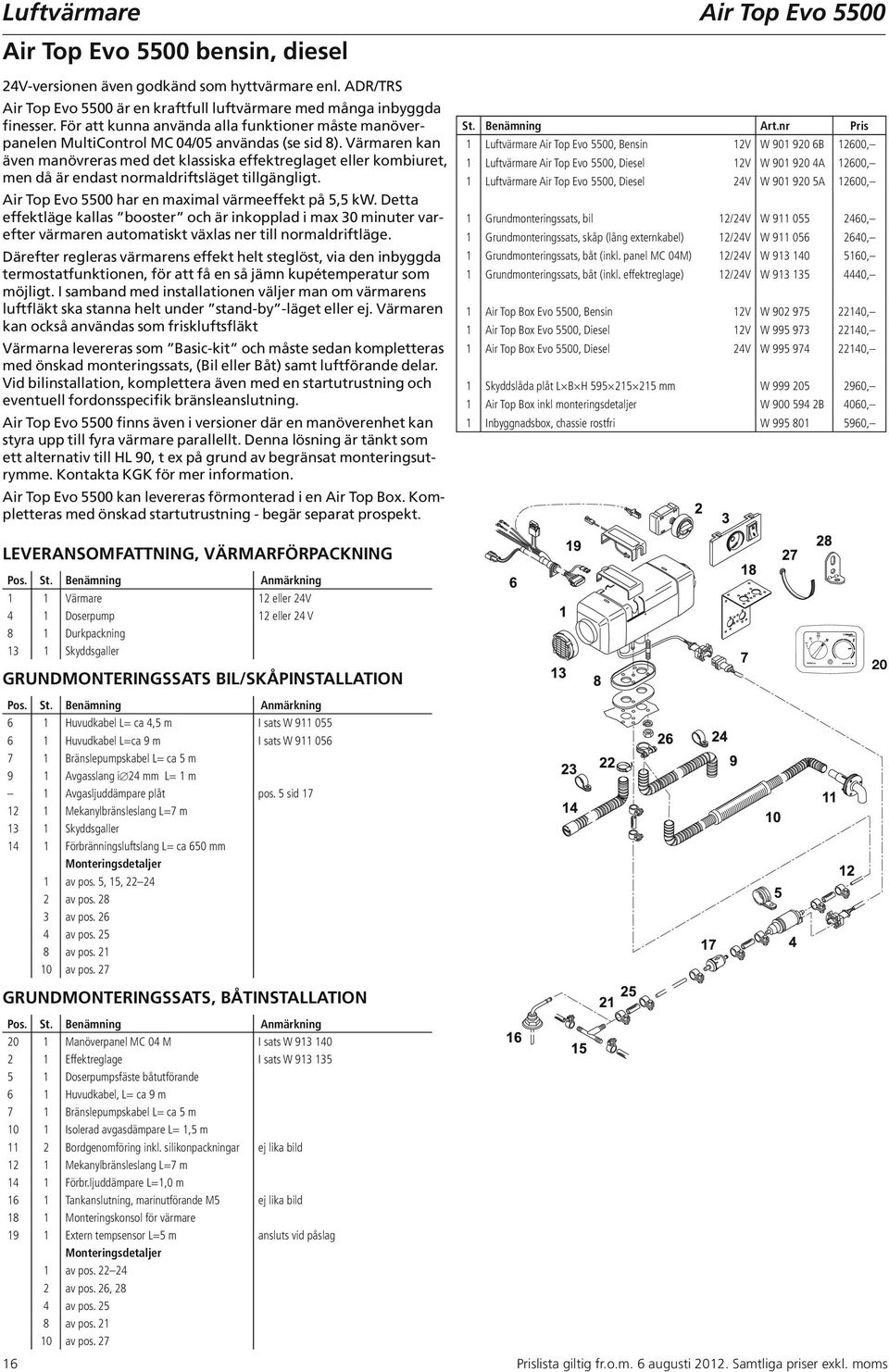

16 Luftvärmare Air Top Evo 5500 Air Top Evo 5500 bensin, diesel 24V-versionen även godkänd som hyttvärmare enl. ADR/TRS Air Top Evo 5500 är en kraftfull luftvärmare med många inbyggda finesser. För att kunna använda alla funktioner måste manöverpanelen MultiControl MC 04/05 användas (se sid 8). Värmaren kan även manövreras med det klassiska effektreglaget eller kombiuret, men då är endast normaldriftsläget tillgängligt. Air Top Evo 5500 har en maximal värmeeffekt på 5,5 kw. Detta effektläge kallas booster och är inkopplad i max 30 minuter varefter värmaren automatiskt växlas ner till normaldriftläge. Därefter regleras värmarens effekt helt steglöst, via den inbyggda termostatfunktionen, för att få en så jämn kupétemperatur som möjligt. I samband med installationen väljer man om värmarens luftfläkt ska stanna helt under stand-by -läget eller ej. Värmaren kan också användas som friskluftsfläkt Värmarna levereras som Basic-kit och måste sedan kompletteras med önskad monteringssats, (Bil eller Båt) samt luftförande delar. Vid bilinstallation, komplettera även med en startutrustning och eventuell fordonsspecifik bränsleanslutning. Air Top Evo 5500 finns även i versioner där en manöverenhet kan styra upp till fyra värmare parallellt. Denna lösning är tänkt som ett alternativ till HL 90, t ex på grund av begränsat monteringsutrymme. Kontakta KGK för mer information. Air Top Evo 5500 kan levereras förmonterad i en Air Top Box. Kompletteras med önskad startutrustning - begär separat prospekt. St. Benämning Art.nr Pris 1 Luftvärmare Air Top Evo 5500, Bensin 12V W B 12600, 1 Luftvärmare Air Top Evo 5500, Diesel 12V W A 12600, 1 Luftvärmare Air Top Evo 5500, Diesel 24V W A 12600, 1 Grundmonteringssats, bil 12/24V W , 1 Grundmonteringssats, skåp (lång externkabel) 12/24V W , 1 Grundmonteringssats, båt (inkl. panel MC 04M) 12/24V W , 1 Grundmonteringssats, båt (inkl. effektreglage) 12/24V W , 1 Air Top Box Evo 5500, Bensin 12V W , 1 Air Top Box Evo 5500, Diesel 12V W , 1 Air Top Box Evo 5500, Diesel 24V W , 1 Skyddslåda plåt L B H mm W , 1 Air Top Box inkl monteringsdetaljer W B 4060, 1 Inbyggnadsbox, chassie rostfri W , LEVERANSOMFATTNING, VÄRMARFÖRPACKNING 1 1 Värmare 12 eller 24V 4 1 Doserpump 12 eller 24 V 8 1 Durkpackning 13 1 Skyddsgaller GRUNDMONTERINGSSATS BIL/SKÅPINSTALLATION Huvudkabel L= ca 4,5 m I sats W Huvudkabel L=ca 9 m I sats W Bränslepumpskabel L= ca 5 m 9 1 Avgasslang i 24 mm L= 1 m 1 Avgasljuddämpare plåt pos. 5 sid Mekanylbränsleslang L=7 m 13 1 Skyddsgaller 14 1 Förbränningsluftslang L= ca 650 mm Monteringsdetaljer 1 av pos. 5, 15, av pos av pos av pos av pos av pos. 27 GRUNDMONTERINGSSATS, BÅTINSTALLATION 20 1 Manöverpanel MC 04 M I sats W Effektreglage I sats W Doserpumpsfäste båtutförande 6 1 Huvudkabel, L= ca 9 m 7 1 Bränslepumpskabel L= ca 5 m 10 1 Isolerad avgasdämpare L= 1,5 m 11 2 Bordgenomföring inkl. silikonpackningar ej lika bild 12 1 Mekanylbränsleslang L=7 m 14 1 Förbr.ljuddämpare L=1,0 m 16 1 Tankanslutning, marinutförande M5 ej lika bild 18 1 Monteringskonsol för värmare 19 1 Extern tempsensor L=5 m ansluts vid påslag Monteringsdetaljer 1 av pos av pos. 26, 28 4 av pos av pos av pos Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms

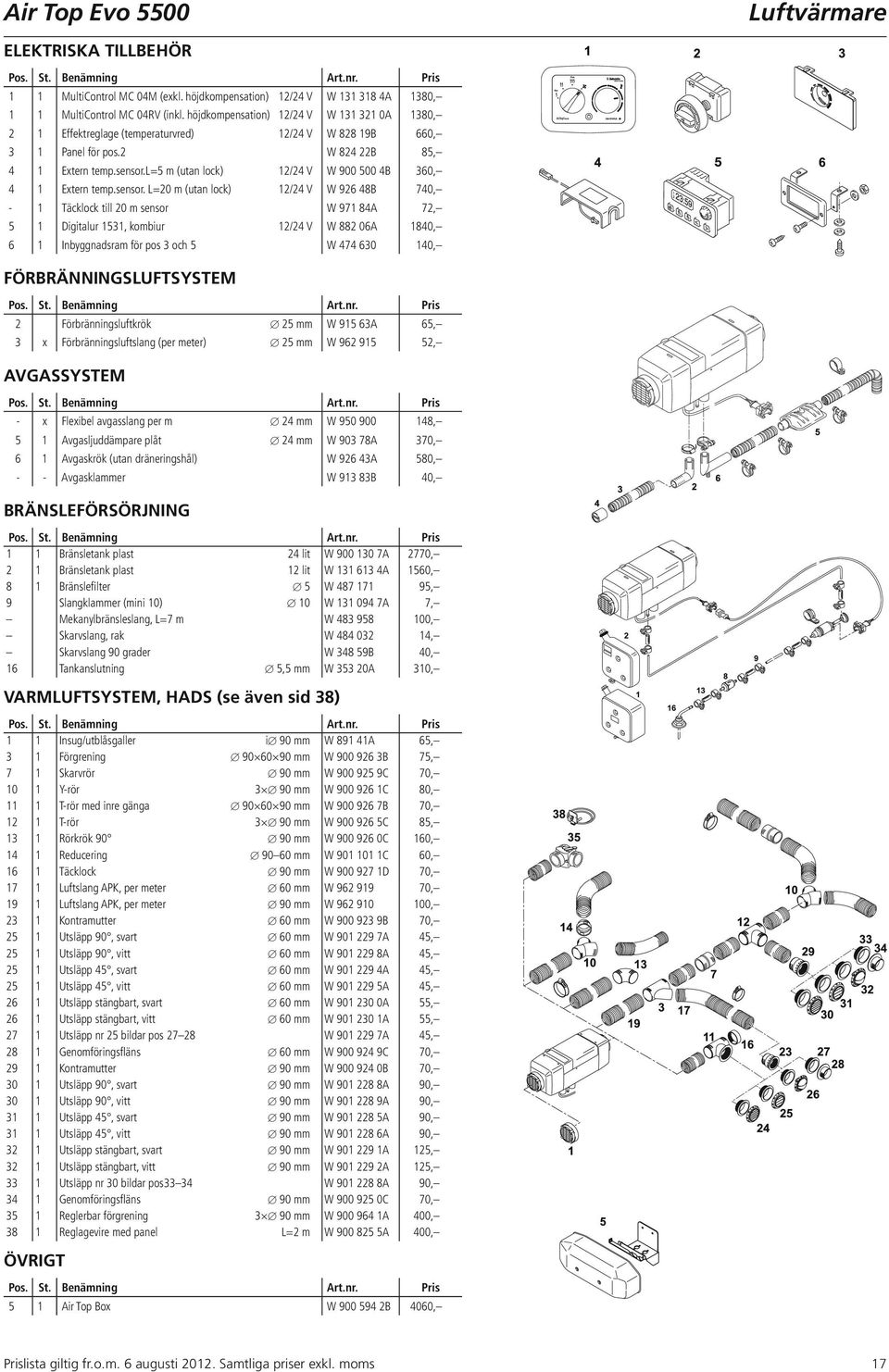

17 Air Top Evo 5500 Luftvärmare ELEKTRISKA TILLBEHÖR 1 1 MultiControl MC 04M (exkl. höjdkompensation) 12/24 V W A 1380, 1 1 MultiControl MC 04RV (inkl. höjdkompensation) 12/24 V W A 1380, 2 1 Effektreglage (temperaturvred) 12/24 V W B 660, 3 1 Panel för pos.2 W B 85, 4 1 Extern temp.sensor.l=5 m (utan lock) 12/24 V W B 360, 4 1 Extern temp.sensor. L=20 m (utan lock) 12/24 V W B 740, - 1 Täcklock till 20 m sensor W A 72, 5 1 Digitalur 1531, kombiur 12/24 V W A 1840, 6 1 Inbyggnadsram för pos 3 och 5 W , FÖRBRÄNNINGSLUFTSYSTEM 2 Förbränningsluftkrök 25 mm W A 65, 3 x Förbränningsluftslang (per meter) 25 mm W , AVGASSYSTEM - x Flexibel avgasslang per m 24 mm W , 5 1 Avgasljuddämpare plåt 24 mm W A 370, 6 1 Avgaskrök (utan dräneringshål) W A 580, - - Avgasklammer W B 40, BRÄNSLEFÖRSÖRJNING 1 1 Bränsletank plast 24 lit W A 2770, 2 1 Bränsletank plast 12 lit W A 1560, 8 1 Bränslefilter 5 W , 9 Slangklammer (mini 10) 10 W A 7, Mekanylbränsleslang, L=7 m W , Skarvslang, rak W , Skarvslang 90 grader W B 40, 16 Tankanslutning 5,5 mm W A 310, VARMLUFTSYSTEM, HADS (se även sid 38) 1 1 Insug/utblåsgaller i 90 mm W A 65, 3 1 Förgrening mm W B 75, 7 1 Skarvrör 90 mm W C 70, 10 1 Y-rör 3 90 mm W C 80, 11 1 T-rör med inre gänga mm W B 70, 12 1 T-rör 3 90 mm W C 85, 13 1 Rörkrök mm W C 160, 14 1 Reducering mm W C 60, 16 1 Täcklock 90 mm W D 70, 17 1 Luftslang APK, per meter 60 mm W , 19 1 Luftslang APK, per meter 90 mm W , 23 1 Kontramutter 60 mm W B 70, 25 1 Utsläpp 90, svart 60 mm W A 45, 25 1 Utsläpp 90, vitt 60 mm W A 45, 25 1 Utsläpp 45, svart 60 mm W A 45, 25 1 Utsläpp 45, vitt 60 mm W A 45, 26 1 Utsläpp stängbart, svart 60 mm W A 55, 26 1 Utsläpp stängbart, vitt 60 mm W A 55, 27 1 Utsläpp nr 25 bildar pos W A 45, 28 1 Genomföringsfläns 60 mm W C 70, 29 1 Kontramutter 90 mm W B 70, 30 1 Utsläpp 90, svart 90 mm W A 90, 30 1 Utsläpp 90, vitt 90 mm W A 90, 31 1 Utsläpp 45, svart 90 mm W A 90, 31 1 Utsläpp 45, vitt 90 mm W A 90, 32 1 Utsläpp stängbart, svart 90 mm W A 125, 32 1 Utsläpp stängbart, vitt 90 mm W A 125, 33 1 Utsläpp nr 30 bildar pos33 34 W A 90, 34 1 Genomföringsfläns 90 mm W C 70, 35 1 Reglerbar förgrening 3 90 mm W A 400, 38 1 Reglagevire med panel L=2 m W A 400, ÖVRIGT 5 1 Air Top Box W B 4060, Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 17

18 Luftvärmare HL 90 HL 90 Mycket kraftfull luftvärmare som används för uppvärmning av större godsutrymmen och andra utrymmen där behov av mycket värme föreligger. Värmaren bör alltid beställas tillsammans med en grundmonteringssats. Påslag (brytare, tidur, rumstermostat) samt luftförande delar väljs efter behov. St. Benämning Art.nr Pris 1 Luftvärmare HL 90 24V W A 26800, 1 Grundmonteringssats 12/24V W , 1 Inbyggnadslåda, framstam W , 1 Inbyggnadslåda, chassie rostfri W , Anmärkning: Air Top Evo 3900 och 5500 kan levereras i utföranden där två upp till fyra värmare parallellstyrs via en manöverenhet. Detta kan vara ett alternativt till HL 90, speciellt om platsbrist råder. LEVERANSOMFATTNING, VÄRMARFÖRPACKNING 1 1 Värmare 2 1 Styrenhet 3 1 Kablage värmare styrenhet 4 2 Stativ 5 2 Spännband 6 2 Spännlås 8 1 Förbränningsrör komplett 9 1 Doserpump med fäste GRUNDMONTERINGSSATS (positionsangivelser hänvisar till nästa sida) 1 Kablage styrenhet fordon 2 1 Förbränningluftsslang L=1 m 3 1 Slangklammer mm 7 1 Avgasslang 38 mm L= 1 m 10 1 Avgasklammer R Monteringsjärn 4 1 Tankdykrör 9 1 Mekanylbränsleslang L=7 m 10 4 Skarvslang 11 8 Slangklammer mini 10 mm 1 1 Luftslang 100 mm L= 1 m 5 2 Luftgaller 100 mm 2 Slangstos 100 mm 15 4 Slangklammer mm ELEKTRISKA TILLBEHÖR 2 1 Strömbrytare med kontrollampa 12 V MW , 2 1 Strömbrytare med kontrollampa 24 V MW , 3 1 Kontaktdon för pos. 2 MW , 1 Folieskylt till från till för pos. 2 W , 4 1 Rumstermostat mekanisk (växlande)* W B 510, 5 1 Rumstermostat mekanisk (brytande)**. Brytare på/av W , 6 1 Rumstermostat elektronisk 12/24 V W A 3000, 7 1 Extern tempsensor W A 645, 8 1 Digitalur 1531, standardur 12 V W A 1620, 8 1 Digitalur 1531, standardur 24 V W A 1620, 9 1 Inbyggnadsram W , 10 1 Inbyggnadshus W , * Värmaren startas med pos. 1, 2 eller 7 ** Halvfartsfunktionen bortfaller Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms

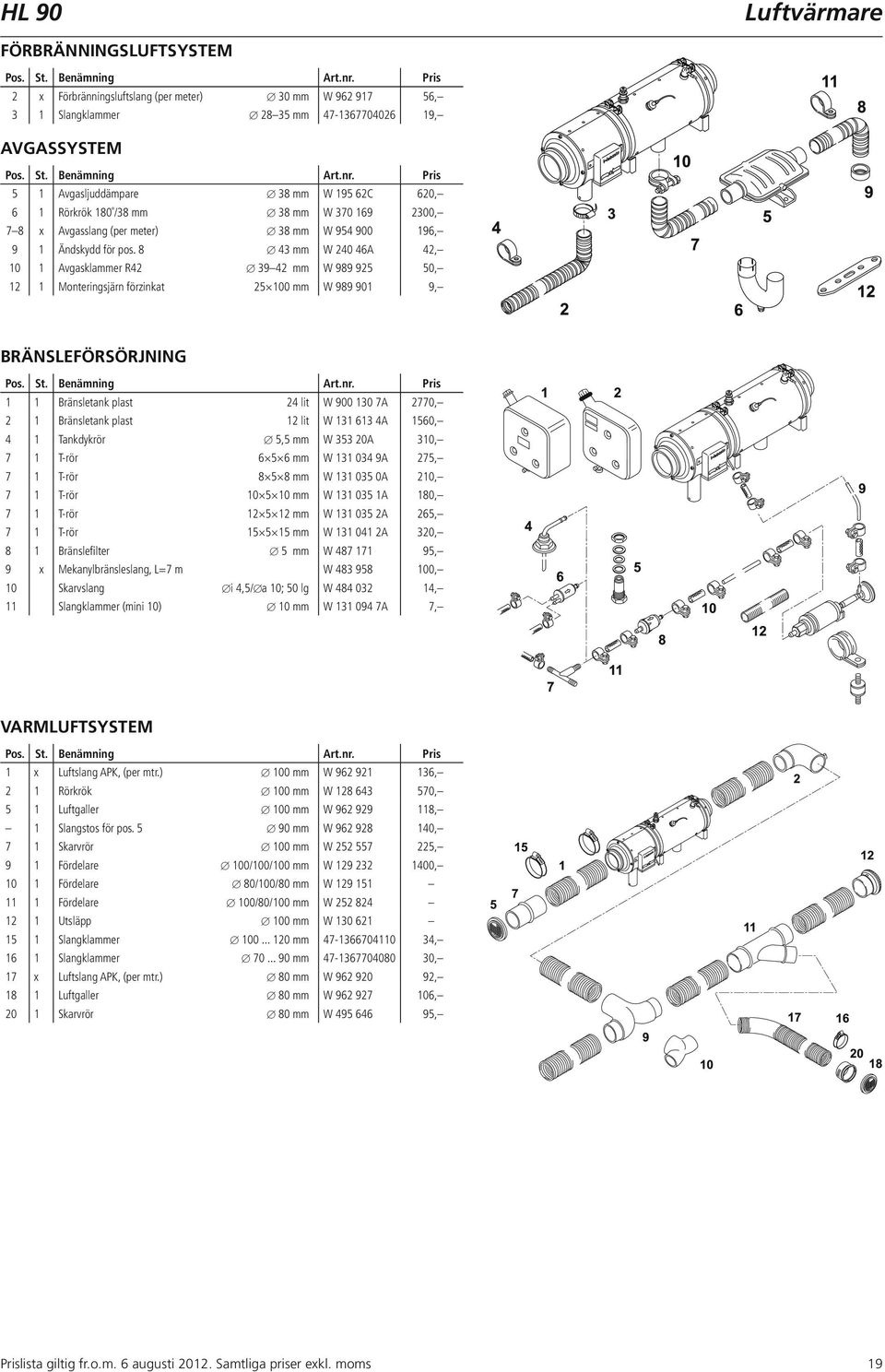

19 HL 90 Luftvärmare FÖRBRÄNNINGSLUFTSYSTEM 2 x Förbränningsluftslang (per meter) 30 mm W , 3 1 Slangklammer mm , AVGASSYSTEM 5 1 Avgasljuddämpare 38 mm W C 620, 6 1 Rörkrök 180 /38 mm 38 mm W , 7 8 x Avgasslang (per meter) 38 mm W , 9 1 Ändskydd för pos mm W A 42, 10 1 Avgasklammer R mm W , 12 1 Monteringsjärn förzinkat mm W , BRÄNSLEFÖRSÖRJNING 1 1 Bränsletank plast 24 lit W A 2770, 2 1 Bränsletank plast 12 lit W A 1560, 4 1 Tankdykrör 5,5 mm W A 310, 7 1 T-rör mm W A 275, 7 1 T-rör mm W A 210, 7 1 T-rör mm W A 180, 7 1 T-rör mm W A 265, 7 1 T-rör mm W A 320, 8 1 Bränslefilter 5 mm W , 9 x Mekanylbränsleslang, L=7 m W , 10 Skarvslang i 4,5/ a 10; 50 lg W , 11 Slangklammer (mini 10) 10 mm W A 7, VARMLUFTSYSTEM 1 x Luftslang APK, (per mtr.) 100 mm W , 2 1 Rörkrök 100 mm W , 5 1 Luftgaller 100 mm W , 1 Slangstos för pos mm W , 7 1 Skarvrör 100 mm W , 9 1 Fördelare 100/100/100 mm W , 10 1 Fördelare 80/100/80 mm W Fördelare 100/80/100 mm W Utsläpp 100 mm W Slangklammer mm , 16 1 Slangklammer mm , 17 x Luftslang APK, (per mtr.) 80 mm W , 18 1 Luftgaller 80 mm W , 20 1 Skarvrör 80 mm W , Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 19

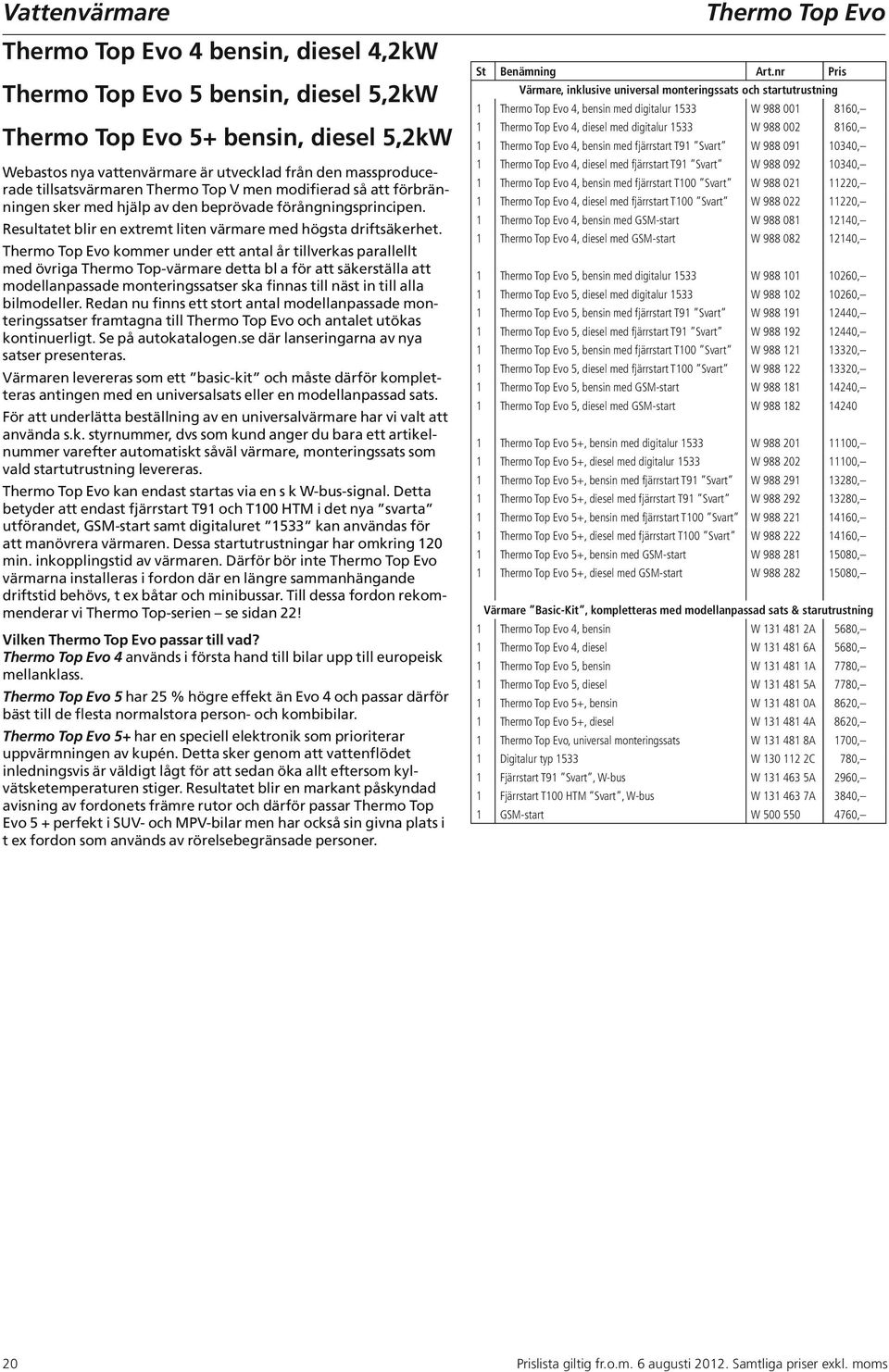

20 Vattenvärmare Thermo Top Evo 4 bensin, diesel 4,2kW Thermo Top Evo 5 bensin, diesel 5,2kW Thermo Top Evo 5+ bensin, diesel 5,2kW Webastos nya vattenvärmare är utvecklad från den massproducerade tillsatsvärmaren Thermo Top V men modifierad så att förbränningen sker med hjälp av den beprövade förångningsprincipen. Resultatet blir en extremt liten värmare med högsta driftsäkerhet. Thermo Top Evo kommer under ett antal år tillverkas parallellt med övriga Thermo Top-värmare detta bl a för att säkerställa att modellanpassade monteringssatser ska finnas till näst in till alla bilmodeller. Redan nu finns ett stort antal modellanpassade monteringssatser framtagna till Thermo Top Evo och antalet utökas kontinuerligt. Se på autokatalogen.se där lanseringarna av nya satser presenteras. Värmaren levereras som ett basic-kit och måste därför kompletteras antingen med en universalsats eller en modellanpassad sats. För att underlätta beställning av en universalvärmare har vi valt att använda s.k. styrnummer, dvs som kund anger du bara ett artikelnummer varefter automatiskt såväl värmare, monteringssats som vald startutrustning levereras. Thermo Top Evo kan endast startas via en s k W-bus-signal. Detta betyder att endast fjärrstart T91 och T100 HTM i det nya svarta utförandet, GSM-start samt digitaluret 1533 kan användas för att manövrera värmaren. Dessa startutrustningar har omkring 120 min. inkopplingstid av värmaren. Därför bör inte Thermo Top Evo värmarna installeras i fordon där en längre sammanhängande driftstid behövs, t ex båtar och minibussar. Till dessa fordon rekommenderar vi Thermo Top-serien se sidan 22! Vilken Thermo Top Evo passar till vad? Thermo Top Evo 4 används i första hand till bilar upp till europeisk mellanklass. Thermo Top Evo 5 har 25 % högre effekt än Evo 4 och passar därför bäst till de flesta normalstora person- och kombibilar. Thermo Top Evo 5+ har en speciell elektronik som prioriterar uppvärmningen av kupén. Detta sker genom att vattenflödet inledningsvis är väldigt lågt för att sedan öka allt eftersom kylvätsketemperaturen stiger. Resultatet blir en markant påskyndad avisning av fordonets främre rutor och därför passar Thermo Top Evo 5 + perfekt i SUV- och MPV-bilar men har också sin givna plats i t ex fordon som används av rörelsebegränsade personer. Thermo Top Evo St Benämning Art.nr Pris Värmare, inklusive universal monteringssats och startutrustning 1 Thermo Top Evo 4, bensin med digitalur 1533 W , 1 Thermo Top Evo 4, diesel med digitalur 1533 W , 1 Thermo Top Evo 4, bensin med fjärrstart T91 Svart W , 1 Thermo Top Evo 4, diesel med fjärrstart T91 Svart W , 1 Thermo Top Evo 4, bensin med fjärrstart T100 Svart W , 1 Thermo Top Evo 4, diesel med fjärrstart T100 Svart W , 1 Thermo Top Evo 4, bensin med GSM-start W , 1 Thermo Top Evo 4, diesel med GSM-start W , 1 Thermo Top Evo 5, bensin med digitalur 1533 W , 1 Thermo Top Evo 5, diesel med digitalur 1533 W , 1 Thermo Top Evo 5, bensin med fjärrstart T91 Svart W , 1 Thermo Top Evo 5, diesel med fjärrstart T91 Svart W , 1 Thermo Top Evo 5, bensin med fjärrstart T100 Svart W , 1 Thermo Top Evo 5, diesel med fjärrstart T100 Svart W , 1 Thermo Top Evo 5, bensin med GSM-start W , 1 Thermo Top Evo 5, diesel med GSM-start W Thermo Top Evo 5+, bensin med digitalur 1533 W , 1 Thermo Top Evo 5+, diesel med digitalur 1533 W , 1 Thermo Top Evo 5+, bensin med fjärrstart T91 Svart W , 1 Thermo Top Evo 5+, diesel med fjärrstart T91 Svart W , 1 Thermo Top Evo 5+, bensin med fjärrstart T100 Svart W , 1 Thermo Top Evo 5+, diesel med fjärrstart T100 Svart W , 1 Thermo Top Evo 5+, bensin med GSM-start W , 1 Thermo Top Evo 5+, diesel med GSM-start W , Värmare Basic-Kit, kompletteras med modellanpassad sats & starutrustning 1 Thermo Top Evo 4, bensin W A 5680, 1 Thermo Top Evo 4, diesel W A 5680, 1 Thermo Top Evo 5, bensin W A 7780, 1 Thermo Top Evo 5, diesel W A 7780, 1 Thermo Top Evo 5+, bensin W A 8620, 1 Thermo Top Evo 5+, diesel W A 8620, 1 Thermo Top Evo, universal monteringssats W A 1700, 1 Digitalur typ 1533 W C 780, 1 Fjärrstart T91 Svart, W-bus W A 2960, 1 Fjärrstart T100 HTM Svart, W-bus W A 3840, 1 GSM-start W , 20 Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms

21 Thermo Top Evo Vattenvärmare LEVERANSOMFATTNING, VÄRMARFÖRPACKNING 1 1 Värmare Bensin eller diesel 2 1 Vattenpump Modell U 4847 econ. 3 1 Bränsledoserpump inkl fäste DP 42, lika för bensin och diesel 4 1 Huvudkablage 5 1 Säkringshållare 6 1 Dokumentation LEVERANSOMFATTNING, UNIVERSALMONTERINGSSATS Vattenpumpsfäste U 4847 Econ W A 345, 2 1 Hållare för slangstosar W A 235, 3 1 Skarvrörsats mix Ø 18 mm W A 250, 4 1 Värmarstosar 2 90 W A 166, TB Värmarstosar 2 raka W A 166, TB Värmarstosar mix W A 166, 5 1 Kylvätskeslang iø 18 mm, L: 2 m W A 360, 6 1 Bränsleanslutningssats W A 195, 7 1 Mekanylbränsleslang, L: 5 meter W , 8 1 Insugsljuddämparsats W A 400, 9 1 Förbränningsluftslang iø 22mm, L: 0,4 m W A 185, 10 1 Avgasljuddämpare Ø 22 mm W A 402, 11 1 Avgasklammer och infästningssats W A 317, 12 1 Avgasslang iø 22mm, L: 1 meter W A 555, 13 1 Pumpkabel U4847 Econ L: 0,4 m W A 78, TB Pumpkabel U4847 Econ L: 1,5 m W A 107, 14 1 Fläktrelä med kabel W A 442, 15 1 Skruvsats infästning W A 55, 16 1 Värmarfäste standard W A 235, TB Värmarfäste vertikalt W A 304, TB Värmarfäste horisontell W A 373, TB Värmarfäste, 2-delat W A 440, 17 1 Buntband mm TB= ingår inte i universalmonteringssatsen Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 21

22 Vattenvärmare Thermo Top E bensin, diesel 4,2kW Thermo Top C bensin, diesel 5,2kW Thermo Top P bensin, diesel 5,2kW Thermo Top-serien har nu producerats under mer än 10 år så man kan med fog säga att värmarna är väl beprövade och än finns det inga akuta planer på att lägga ner tillverkningen. Thermo Top E är en 4,2 kw värmare som i första hand används till fordon upp till europeisk mellanklass. Thermo Top C är kraftfullare med en effekt på 5,2 kw. Passar de flesta normalstora person- och kombibilar. Thermo Top P är en vidareutveckling av C-versionen. Effekten är densamma men via en sinnrik teknik prioriteras uppvärmningen av kupén. I inledningsskedet cirkulerar kylvätskan långsamt vilket ger bilens värmesystem längre tid på sig att ta ut värmeenergin. Resultatet blir en markant påskyndad avisning och uppvärmning av kupén. Thermo Top P passar perfekt i SUV och MPV bilar men har också sin givna plats i fordon där uppvärmningen av kupén skall prioriteras, t ex handikappfordon. Thermo Top Z är en variant av TTC som fordonstillverkarna installerar för att understödja moderna dieselmotorer med temperaturhållningen. Uppgraderad med en ThermoPlus-sats får man en fullvärdig parkeringsvärmare. En mängd modellanpassade ThermoPlus-satser finns att tillgå begär rekommendationstabell. Värmarnas leveransomfattning är mycket väl tilltagen. Dock rekommenderar vi att de kompletteras med en bilmodell anpassad monteringssats begär rekommendationstabell. Välj aktuell värmare utifrån den startutrustning kunden valt. På sidorna 9-11 beskrivs de olika alternativ som finns. Där anges också beställningsnumren på respektive variant i det fall kunden vill ha två olika startalternativ. Tillsvidare levereras fjärrstart T91 och T100 HTM i det klassiska Silver-utförandet vid beställning av Thermo Top E, C och P via styrnumren i tabellen till höger. Thermo Top St Benämning Art.nr Pris 1 Thermo Top E, bensin med digitalur 1533 W , 1 Thermo Top E, diesel med digitalur 1533 W , 1 Thermo Top E, bensin med fjärrstart T91 W , 1 Thermo Top E, diesel med fjärrstart T91 W , 1 Thermo Top E, bensin med fjärrstart T100HTM W , 1 Thermo Top E, diesel med fjärrstart t100htm W , 1 Thermo Top E, bensin med GSM-start standard W , 1 Thermo Top E, diesel med GSM-start standard W , 1 Thermo Top C, bensin med digitalur 1533 W , 1 Thermo Top C, diesel med digitalur 1533 W , 1 Thermo Top C, bensin med fjärrstart T91 W , 1 Thermo Top C, diesel med fjärrstart T91 W , 1 Thermo Top C, bensin med fjärrstart T100HTM W , 1 Thermo Top C, diesel med fjärrstart t100htm W , 1 Thermo Top C, bensin med GSM-start standard W , 1 Thermo Top C, diesel med GSM-start standard W , 1 Thermo Top P, bensin med digitalur 1533 W , 1 Thermo Top P, diesel med digitalur 1533 W , 1 Thermo Top P, bensin med fjärrstart T91 W , 1 Thermo Top P, diesel med fjärrstart T91 W , 1 Thermo Top P, bensin med fjärrstart T100HTM W , 1 Thermo Top P, diesel med fjärrstart t100htm W , 1 Thermo Top P, bensin med GSM-start standard W , 1 Thermo Top P, diesel med GSM-start standard W , 1 Termostatsats för automatisk inkoppling vid motorstart W A 400, 1 ThermoPlus-sats, universalsats för Z-värmare W A 4520, LEVERANSOMFATTNING THERMO TOP E, C och P 1 1 Värmare 12V 2 1 Värmarfäste 5 1 Kablage 6 1 Doserpump, med fäste 7 1 Bränsleslang i 1,5 / y 5; L=5 m 8 1 Formslang i 20 / y 27; L=2,2 m 9 1 Förbränningsluftslang, inkl. insugsdämp. (ej bild) i 18 / y 25; L=0,5 m 10 1 Avgasljuddämpare 22 mm 11 1 Avgasslang 22; L=1,0 m 12 2 Skarvrör, plast mm 13 2 Skarvrör, plast mm 14 7 Slangklammer mm 15 2 Rörklammer 25 mm 16 3 Avgasklammer mm 17 1 Ändskydd 23 mm 18 1 Monteringsjärn mm Buntband 178 lg 21 8 Slangklammer 10 mm 22 4 Slangklammer 12 mm 23 2 Bränsleslang 8 12 mm 24 1 T-rör mm 25 4 Skarvslang 4,5 10 mm 22 Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms

23 Thermo 50 Thermo 50 Diesel/RME 24V Även ADR/TR I första hand avsedd för uppvärmning av mindre skogs- och entreprenadmaskiner, förvärmning av motorer i större lastvagnar, som tillsatsvärme under färd samt som båtvärme. Vattenvärmare St. Benämning Art.nr Pris 1 Vattenvärmare Thermo 50, diesel inkl. monteringssats utan digitalur 24V W A 11000, LEVERANSOMFATTNING THERMO Värmare 24 V 2 1 Värmarfäste 3 1 Täcklock 4 1 Kablage 5 1 Tankdykrör y 5,5 mm 6 1 Doserpump med fäste 7 1 Bränsleslang i 1,5, y 5; L=4 m 8 1 Vattenslang, 4 90 i 20, y 27; L=2.2 m 9 1 Förbränningsluftslang i 18, y 25; L=1,1 m 10 1 Avgasljuddämpare y 22 mm 11 1 Avgasslang, rostfri i 22, L= 1 m 13 2 Skarvrör, plast i/y 18 / 20 mm 14 2 Skarvrör, plast i/y 20 / 20 mm 15 6 Slangklammer mm 16 2 Rörklammer 25 mm 17 3 Avgasklammer mm 18 1 Ändskydd i 23 mm 19 1 Monteringsjärn mm Buntband 178 mm 21 8 Bränsleslangklämma 10 mm 22 4 Bränsleskarvslang i 4,5; L= 50 mm ELEKTRISKA TILLBEHÖR 1 1 Strömbrytare med kontrollampa 24V MW , 2 1 Kontaktdon för pos. 1 MW , - 1 Folieskylt till från för pos. 1 W , 3 1 Digitalur V W A 1620, 5 1 Monteringsram för pos. 3 W , 1 GSM-start 12/24V W , BRÄNSLEFÖRSÖRJNING 1 1 Bränsletank plast 24 lit W A 2770, 2 1 Bränsletank plast 12 lit W A 1560, 4 1 Tankanslutning W A 310, 6 1 T-rör, metall mm W A 275, 6 1 T-rör, metall mm W A 210, 6 1 T-rör, metall mm W A 180, 6 1 T-rör, metall mm W A 265, 6 1 T-rör, metall mm W A 320, 7 1 Bränslefilter 5 mm W , 8 x Mekanylbränsleslang, L=7 m i 1,5 / a 5 mm W , 9 4 Skarvslang, rak i 4,5 / a 10; 50 lg. W , - x Skarvslang 90 W B 40, 10 8 Slangklama W A 7, 11 8 Skyddsslang för pos. 8 PAP, i 10 mm W , VATTENANSLUTNING 3 1 Formslang i 20 L=2,2 m W , 4 1 Slangklamma omr mm , 4 1 Slangklamma omr mm , 5 1 Skarvrör mm W A 55, 6 1 Skarvrör mm W A 70, 7 1 T-rör, metall mm W A 295, 8 1 Vattenventil, metall 4 20 mm W A 890, Prislista giltig fr.o.m. 6 augusti Samtliga priser exkl. moms 23
