1 Kapitel 1 Fästen : 5 Motorfäste : 5 Kyl-/värmesystem : 7 Översikt : 7 Fläktkåpa : 9 Kylare, slangar : 11 Vattenfilter : 13 Motorvärmare Thermo 90ST : 15 Motorvärmare Thermo 90ST, fortsättning : 17 Luft-/avgassystem : 19 Översikt : 19 Luftrenare : 21 Kylare, laddluft : 23 Ljuddämpare : 25 Ljuddämpare, fortsättning : 27 Bränslesystem : 29 Översikt : 29 Bränsletank med påfyllningspump : 31 Bränsletank med påfyllningspump, fortsättning : 33 Kylning, bränsle : 35 Givare : 37 Höger : 37 Höger, fortsättning : 39 Höger, fortsättning : 41 Vänster : 43 Vänster, fortsättning : 45 Servicedelar : 47 RESERVDELSKATALOG ROTTNE H11C R56301

2

3

4 1:4 RESERVDELSKATALOG ROTTNE H11C R

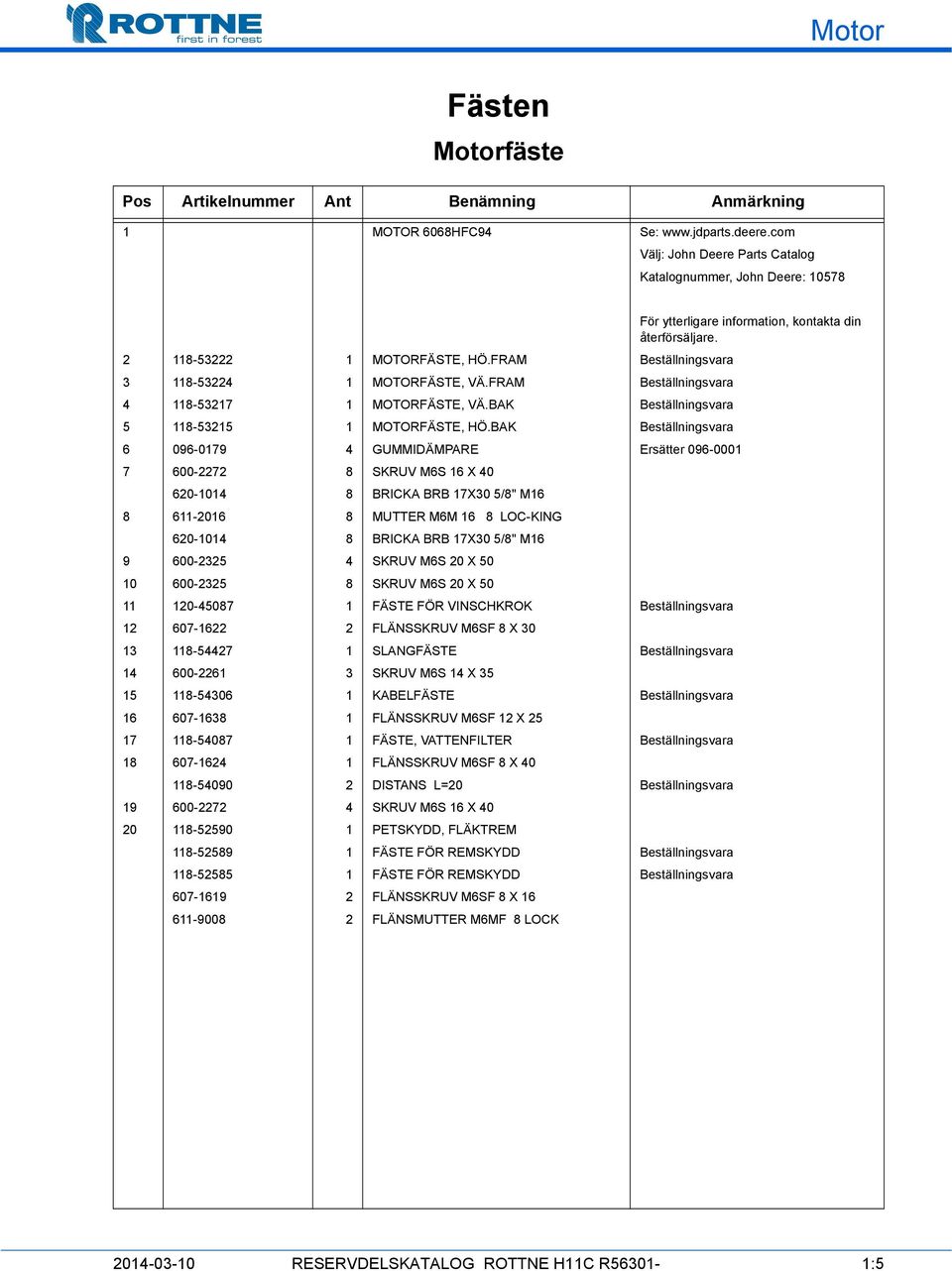

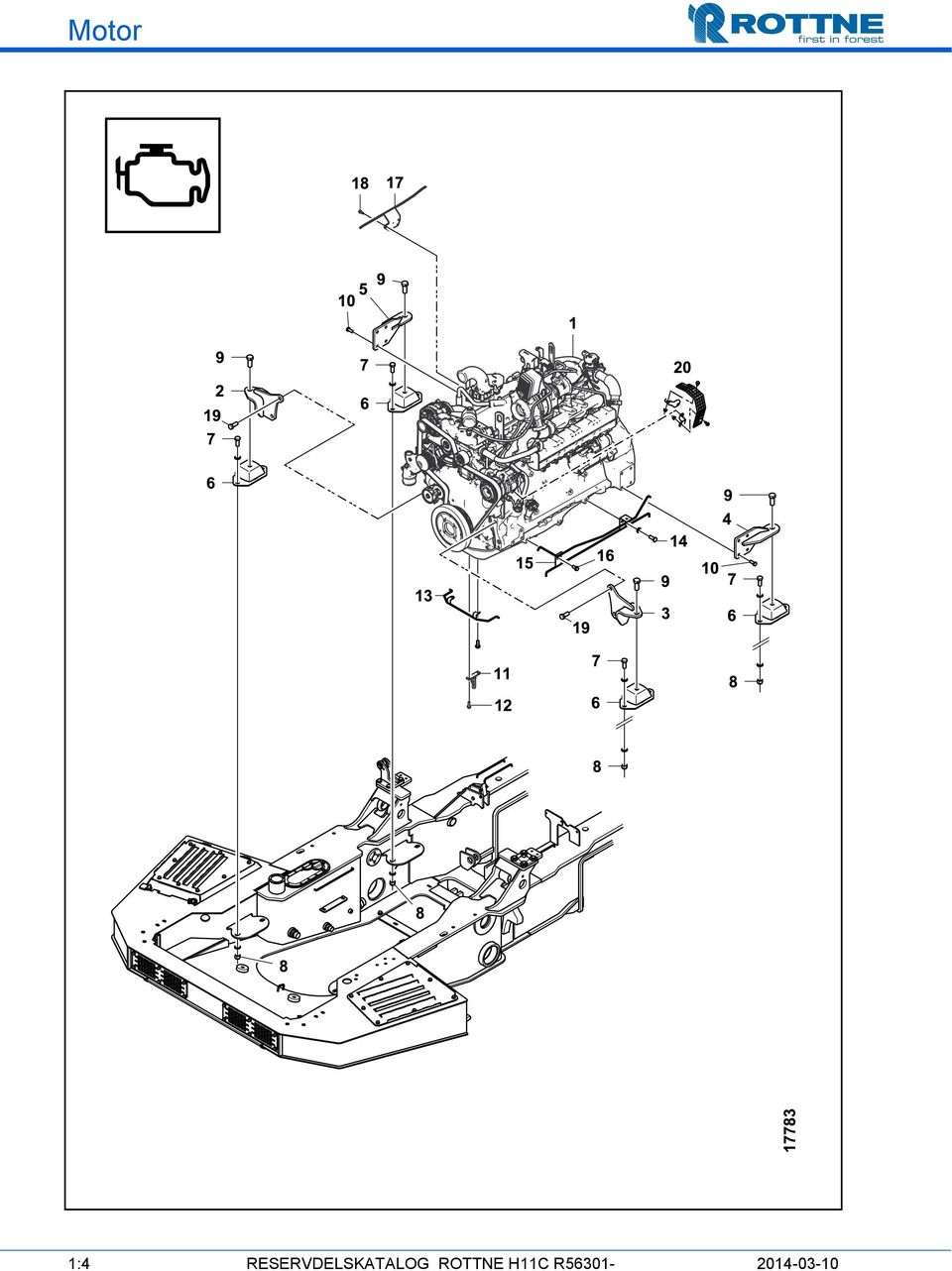

5 Fästen Motorfäste Pos Artikelnummer Ant Benämning Anmärkning 1 MOTOR 6068HFC94 Se: Välj: John Deere Parts Catalog Katalognummer, John Deere: För ytterligare information, kontakta din återförsäljare MOTORFÄSTE, HÖ.FRAM Beställningsvara MOTORFÄSTE, VÄ.FRAM Beställningsvara MOTORFÄSTE, VÄ.BAK Beställningsvara MOTORFÄSTE, HÖ.BAK Beställningsvara GUMMIDÄMPARE Ersätter SKRUV M6S 16 X BRICKA BRB 17X30 5/8" M MUTTER M6M 16 8 LOC-KING BRICKA BRB 17X30 5/8" M SKRUV M6S 20 X SKRUV M6S 20 X FÄSTE FÖR VINSCHKROK Beställningsvara FLÄNSSKRUV M6SF 8 X SLANGFÄSTE Beställningsvara SKRUV M6S 14 X KABELFÄSTE Beställningsvara FLÄNSSKRUV M6SF 12 X FÄSTE, VATTENFILTER Beställningsvara FLÄNSSKRUV M6SF 8 X DISTANS L=20 Beställningsvara SKRUV M6S 16 X PETSKYDD, FLÄKTREM FÄSTE FÖR REMSKYDD Beställningsvara FÄSTE FÖR REMSKYDD Beställningsvara FLÄNSSKRUV M6SF 8 X FLÄNSMUTTER M6MF 8 LOCK RESERVDELSKATALOG ROTTNE H11C R :5

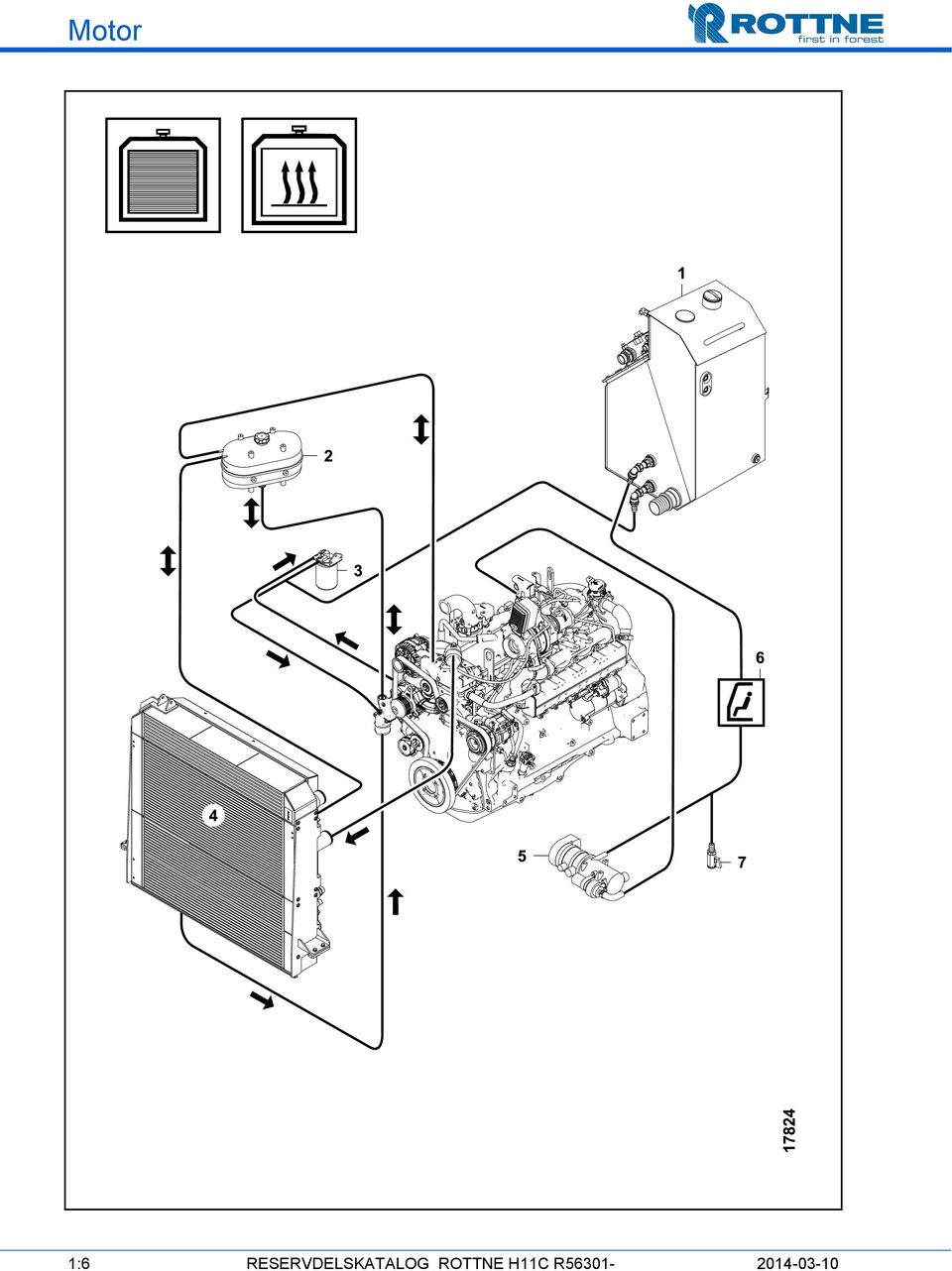

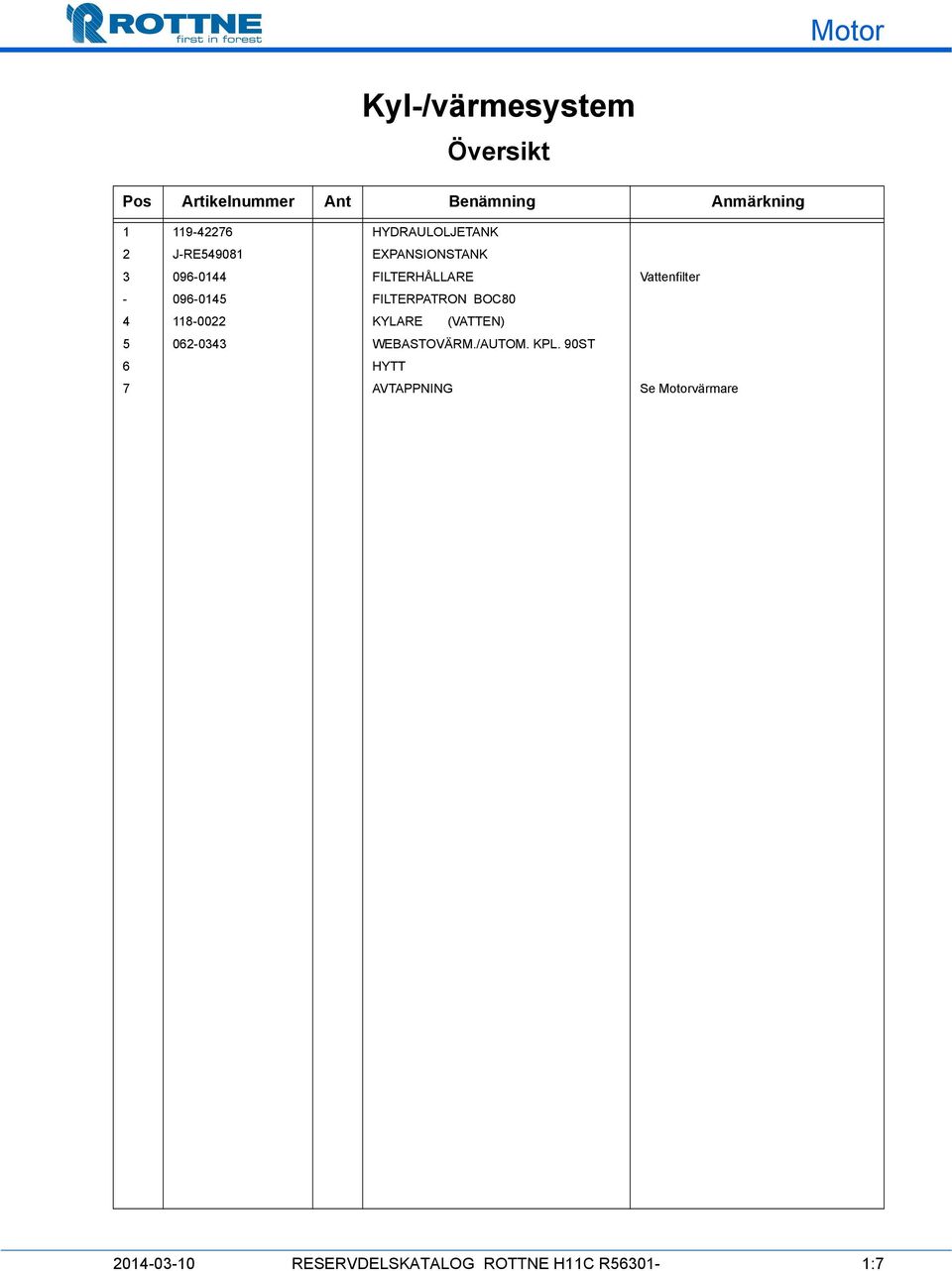

7 Kyl-/värmesystem Översikt Pos Artikelnummer Ant Benämning Anmärkning HYDRAULOLJETANK 2 J-RE EXPANSIONSTANK FILTERHÅLLARE Vattenfilter FILTERPATRON BOC KYLARE (VATTEN) WEBASTOVÄRM./AUTOM. KPL. 90ST 6 HYTT 7 AVTAPPNING Se Motorvärmare RESERVDELSKATALOG ROTTNE H11C R :7

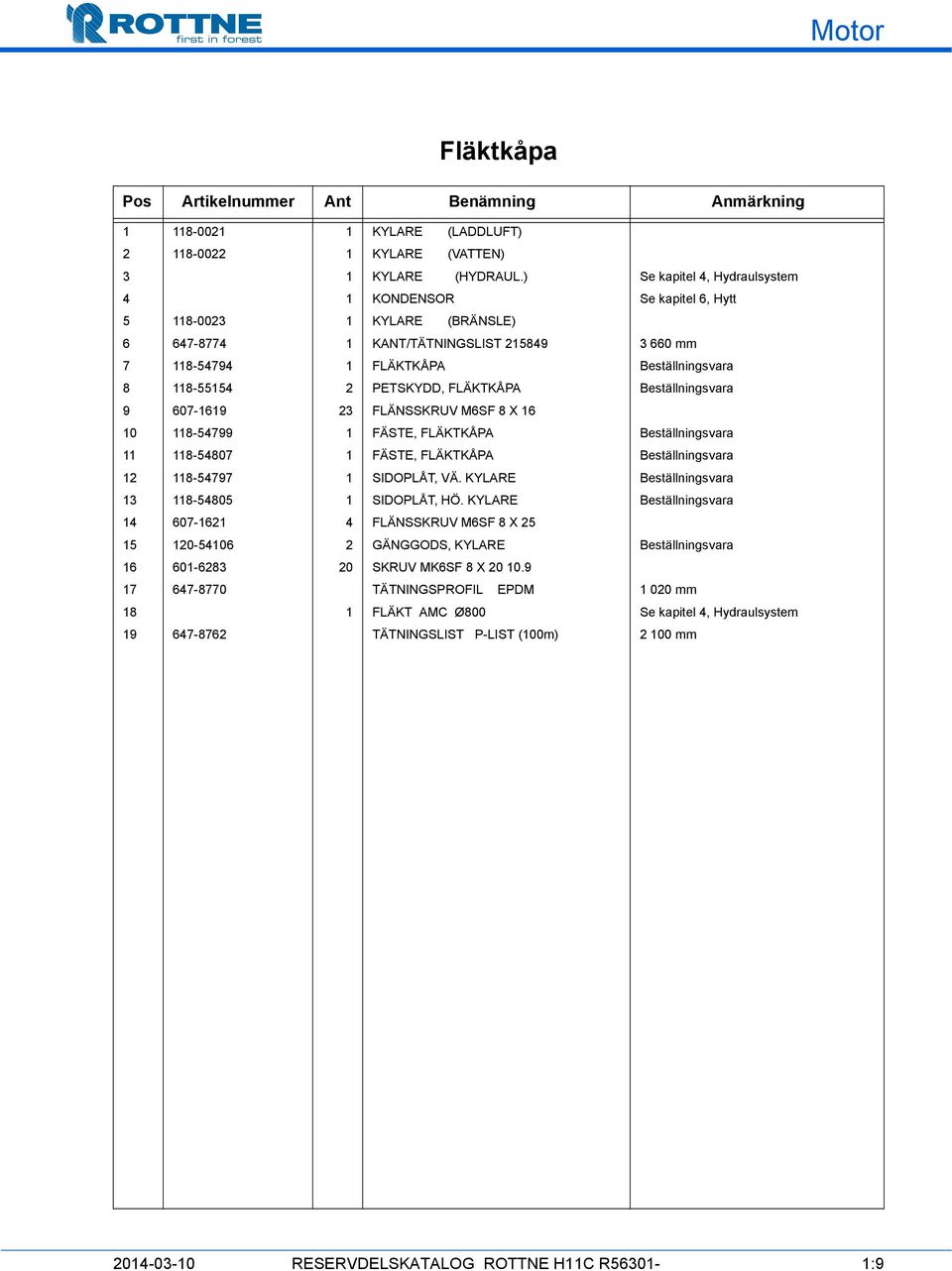

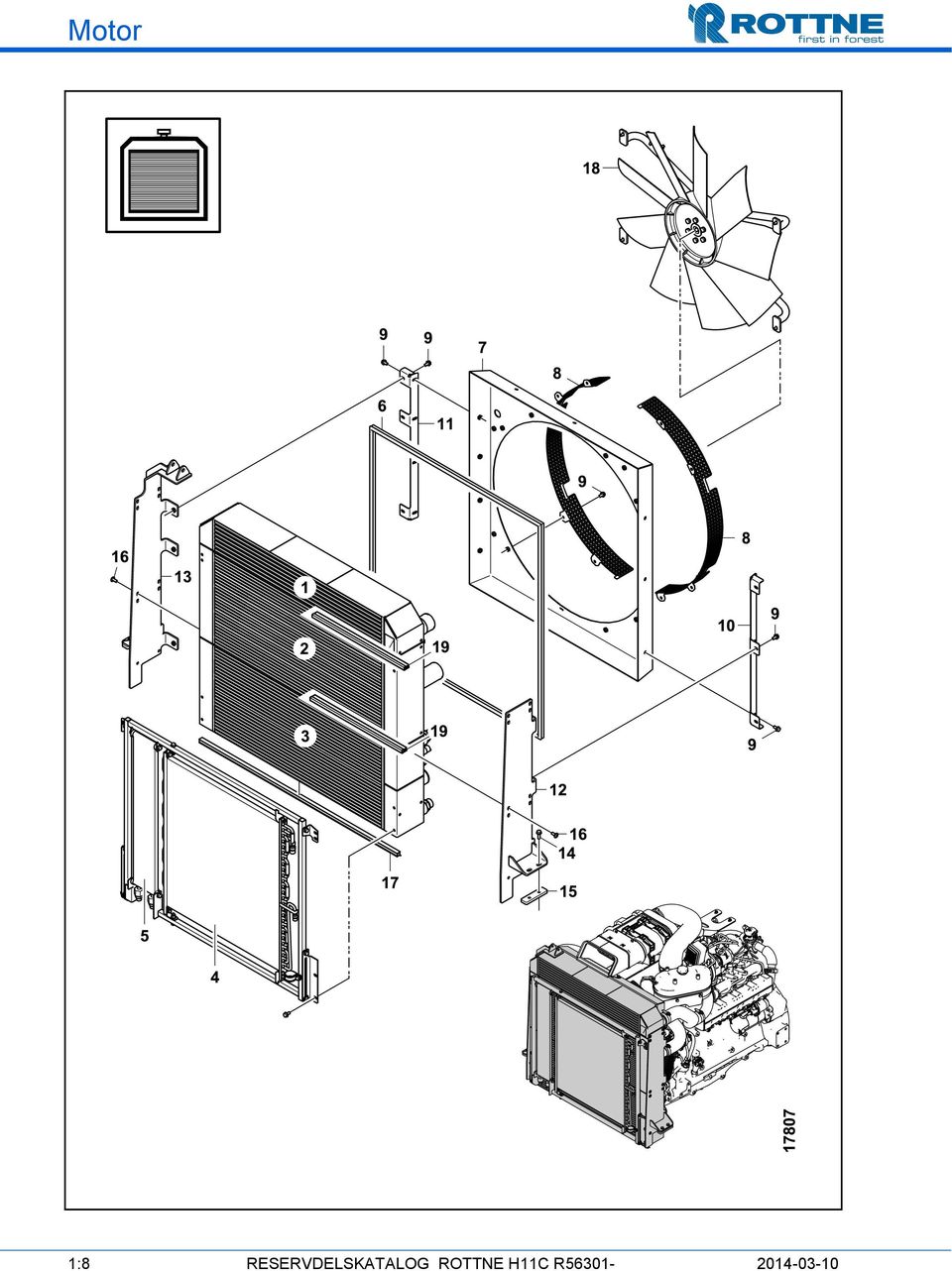

9 Fläktkåpa Pos Artikelnummer Ant Benämning Anmärkning KYLARE (LADDLUFT) KYLARE (VATTEN) 3 1 KYLARE (HYDRAUL.) Se kapitel 4, Hydraulsystem 4 1 KONDENSOR Se kapitel 6, Hytt KYLARE (BRÄNSLE) KANT/TÄTNINGSLIST mm FLÄKTKÅPA Beställningsvara PETSKYDD, FLÄKTKÅPA Beställningsvara FLÄNSSKRUV M6SF 8 X FÄSTE, FLÄKTKÅPA Beställningsvara FÄSTE, FLÄKTKÅPA Beställningsvara SIDOPLÅT, VÄ. KYLARE Beställningsvara SIDOPLÅT, HÖ. KYLARE Beställningsvara FLÄNSSKRUV M6SF 8 X GÄNGGODS, KYLARE Beställningsvara SKRUV MK6SF 8 X TÄTNINGSPROFIL EPDM mm 18 1 FLÄKT AMC Ø800 Se kapitel 4, Hydraulsystem TÄTNINGSLIST P-LIST (100m) mm RESERVDELSKATALOG ROTTNE H11C R :9

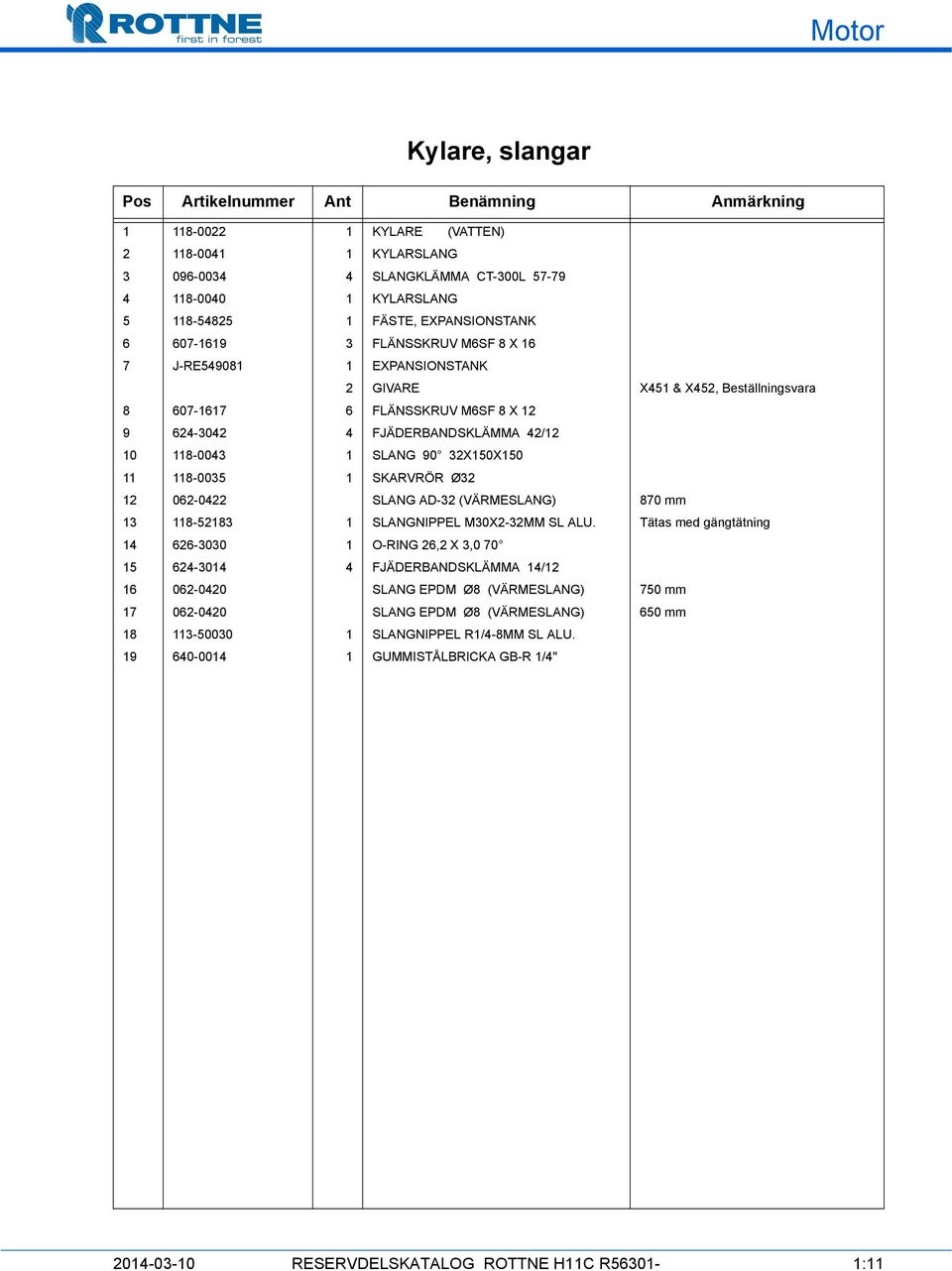

11 Kylare, slangar Pos Artikelnummer Ant Benämning Anmärkning KYLARE (VATTEN) KYLARSLANG SLANGKLÄMMA CT-300L KYLARSLANG FÄSTE, EXPANSIONSTANK FLÄNSSKRUV M6SF 8 X 16 7 J-RE EXPANSIONSTANK 2 GIVARE X451 & X452, Beställningsvara FLÄNSSKRUV M6SF 8 X FJÄDERBANDSKLÄMMA 42/ SLANG 90 32X150X SKARVRÖR Ø SLANG AD-32 (VÄRMESLANG) 870 mm SLANGNIPPEL M30X2-32MM SL ALU. Tätas med gängtätning O-RING 26,2 X 3, FJÄDERBANDSKLÄMMA 14/ SLANG EPDM Ø8 (VÄRMESLANG) 750 mm SLANG EPDM Ø8 (VÄRMESLANG) 650 mm SLANGNIPPEL R1/4-8MM SL ALU GUMMISTÅLBRICKA GB-R 1/4" RESERVDELSKATALOG ROTTNE H11C R :11

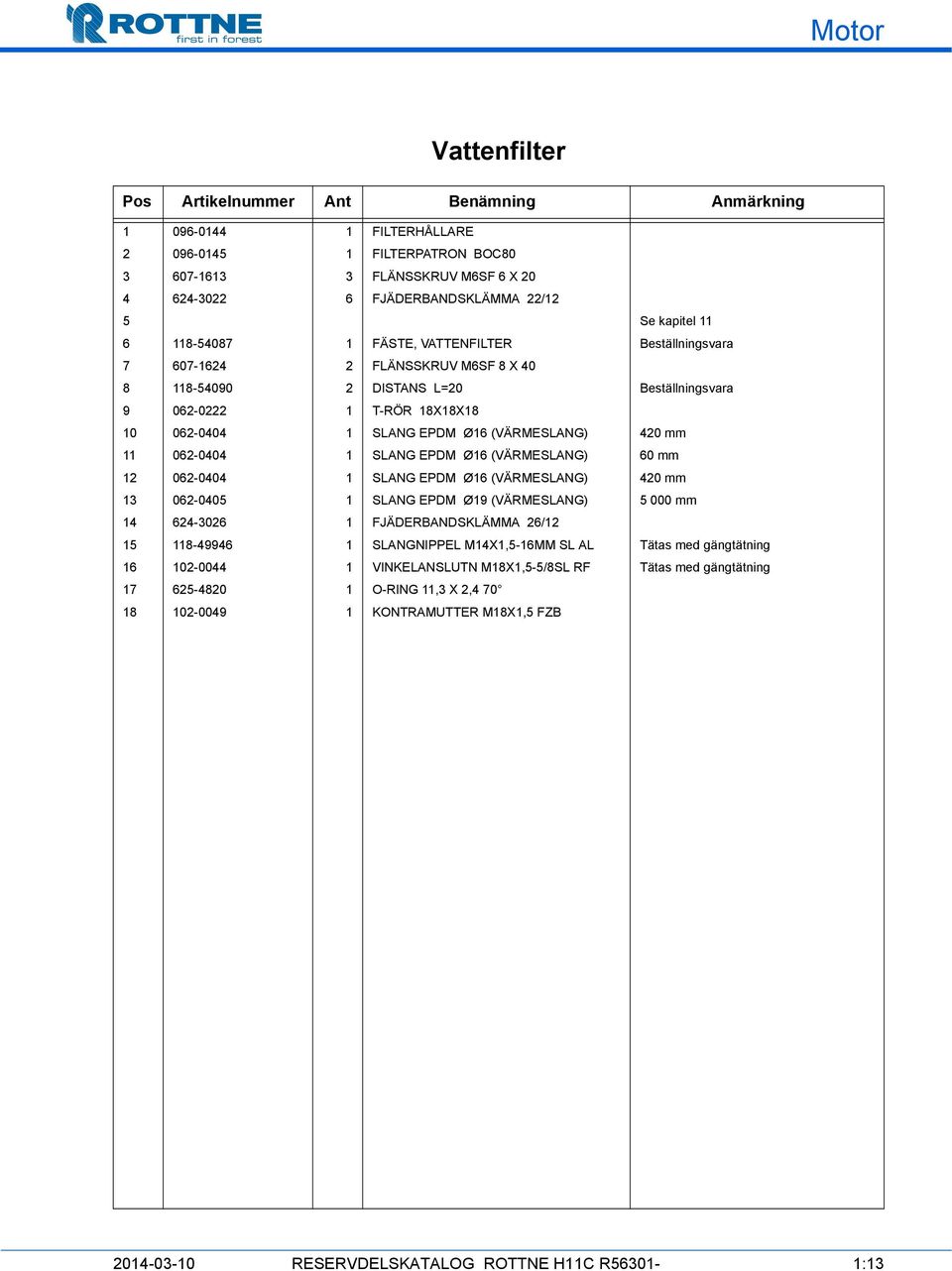

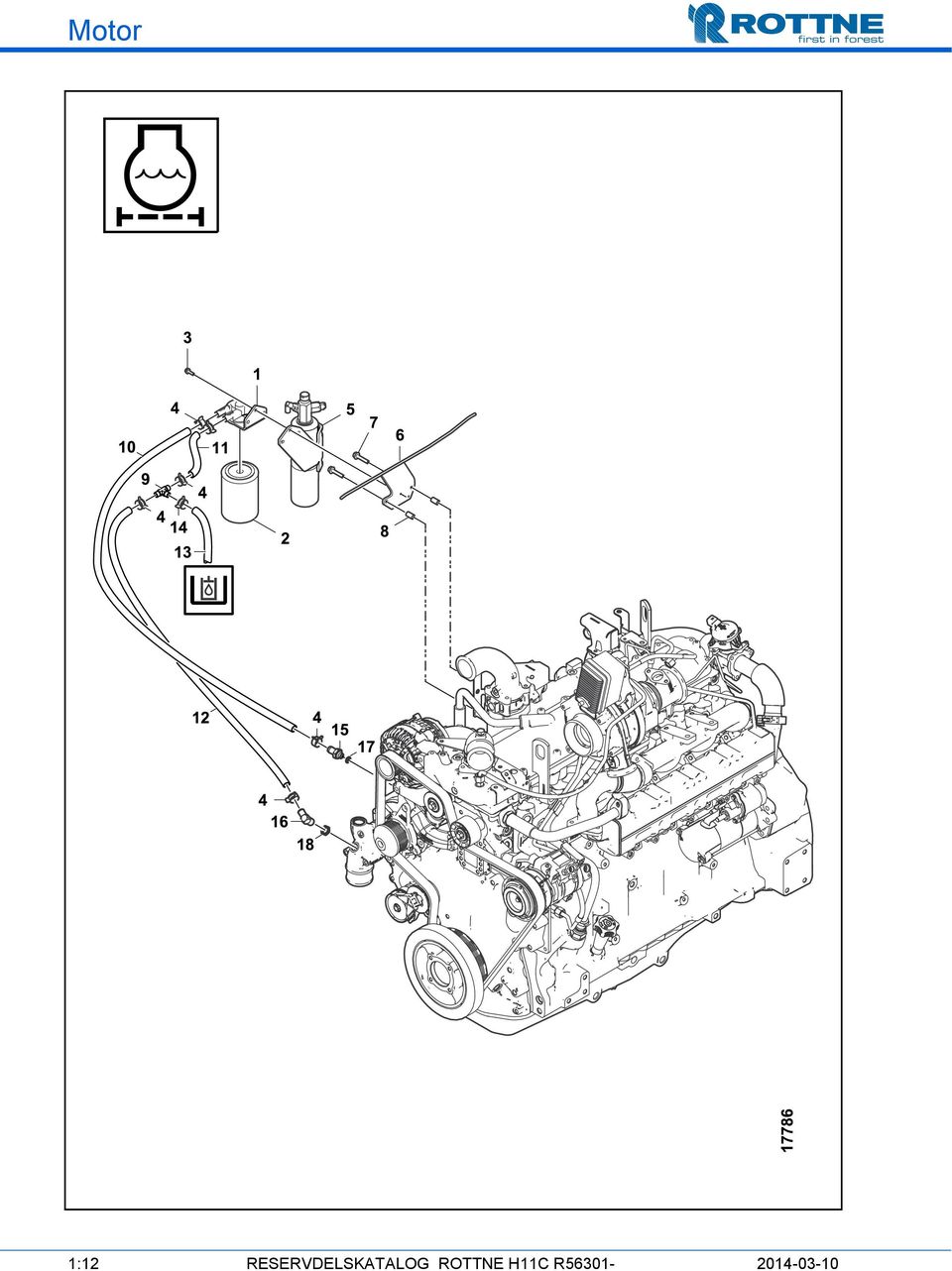

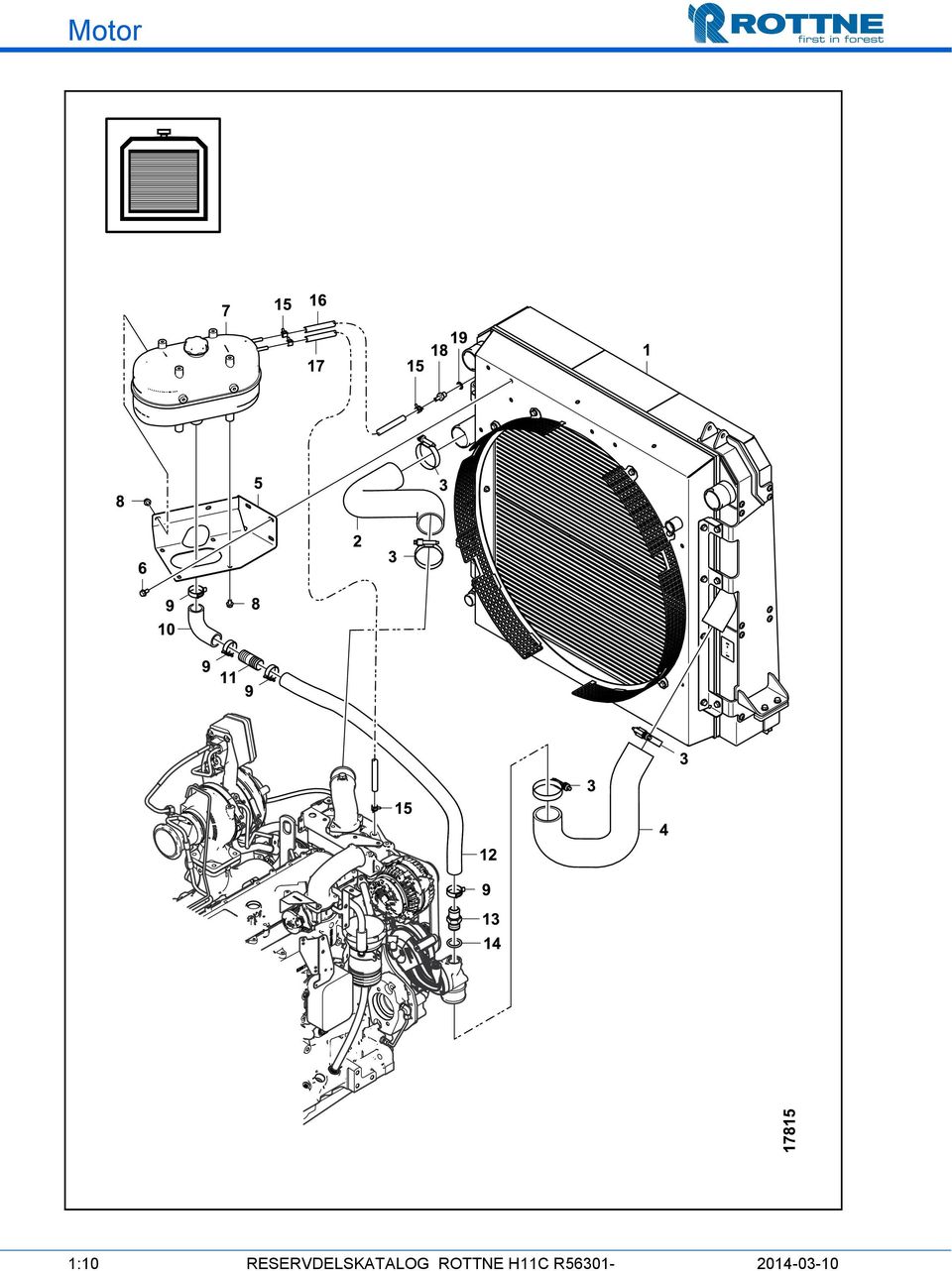

13 Vattenfilter Pos Artikelnummer Ant Benämning Anmärkning FILTERHÅLLARE FILTERPATRON BOC FLÄNSSKRUV M6SF 6 X FJÄDERBANDSKLÄMMA 22/12 5 Se kapitel FÄSTE, VATTENFILTER Beställningsvara FLÄNSSKRUV M6SF 8 X DISTANS L=20 Beställningsvara T-RÖR 18X18X SLANG EPDM Ø16 (VÄRMESLANG) 420 mm SLANG EPDM Ø16 (VÄRMESLANG) 60 mm SLANG EPDM Ø16 (VÄRMESLANG) 420 mm SLANG EPDM Ø19 (VÄRMESLANG) mm FJÄDERBANDSKLÄMMA 26/ SLANGNIPPEL M14X1,5-16MM SL AL Tätas med gängtätning VINKELANSLUTN M18X1,5-5/8SL RF Tätas med gängtätning O-RING 11,3 X 2, KONTRAMUTTER M18X1,5 FZB RESERVDELSKATALOG ROTTNE H11C R :13

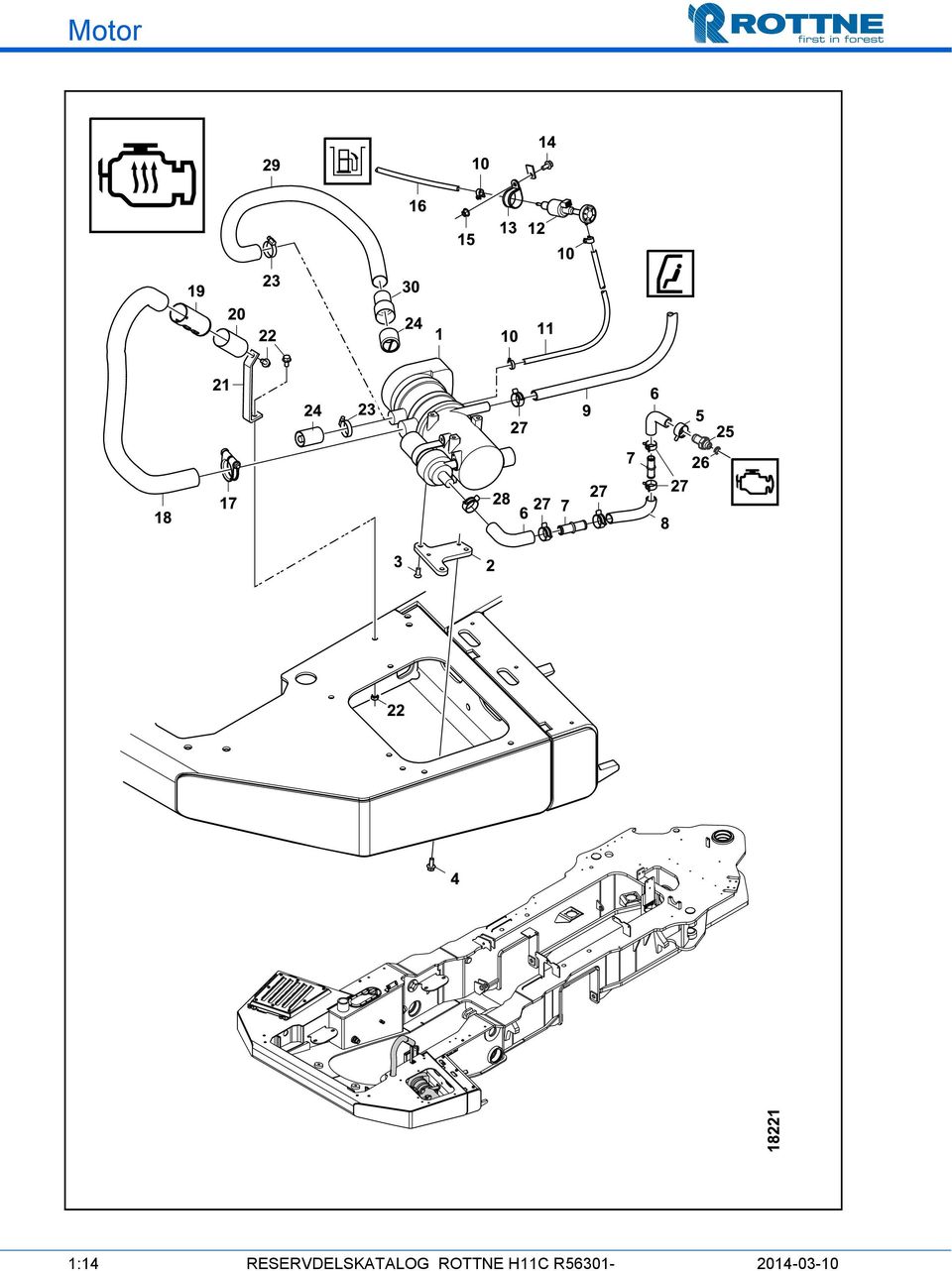

15 Motorvärmare Thermo 90ST Pos Artikelnummer Ant Benämning Anmärkning För maskiner utan motorvärmare används endast pos. 8, 25, 26 och WEBASTOVÄRM./AUTOM. KPL. 90ST AUTOMATIC (STYRENHET) 24V BRÄNNARINSATS KPL FLAMVAKT GLÖDSTIFT 24V FÖRBRÄNNINGSLUFTFLÄKT 24V TEMPERATURSENSOR O-RING 7,0 X 2, ÖVERHETTNINGSSKYDD VATTENPUMP 24V O-RING 19,3 X 2, FÄSTE, MOTORVÄRMARE SKRUV MF6S 8 X FLÄNSSKRUV M6SF 8 X FJÄDERBANDSKLÄMMA 26/ SLANG 3/4" VINKEL SKARVRÖR 18/ SLANG EPDM Ø19(VÄRMESLANG) mm (Längd utan motorvärmare??) SLANG EPDM Ø19(VÄRMESLANG) mm TRYCKFJÄDER 1,5X14X SLANGKLÄMMA Ø 12 MINI HT-SLANG 3/16 R1T mm PLASTRÖR 4X1 FLAMEX SVART mm DOSERINGSPUMP 24V (DP30) GUMMIKLÄDD KLAMMA 42/ SKRUV M6S 8 X MUTTER M6M 8 8 LOC-KING HT-SLANG 3/16" L= KLAMMA R AVGASSLANG Ø38 MM mm NÄT, GNISTSKYDD RESERVDELSKATALOG ROTTNE H11C R :15

17 Motorvärmare Thermo 90ST, fortsättning Pos Artikelnummer Ant Benämning Anmärkning För maskiner utan motorvärmare används endast pos. 8, 25, 26 och GNISTSKYDD, MOTORVÄRMARE STAG, GNISTSKYDD FLÄNSSKRUV M6SF 8 X SLANGKLÄMMA SKYDDSKÅPA SLANGNIPPEL M27X2-19MM SL ALU O-RING 24,2 X 3, FJÄDERBANDSKLÄMMA 27/ FJÄDERBANDSKLÄMMA 30/ LUFTSLANG APK Ø30,5 MM 700 mm KRYMPSL.ADW /13 LIM 1,2M 70 mm RESERVDELSKATALOG ROTTNE H11C R :17

19 Luft-/avgassystem Översikt Pos Artikelnummer Ant Benämning Anmärkning LUFTRENARE KOMPL. 2 1 AVGASFILTER Option 6102 Beställningsvara LJUDDÄMPARE KYLARE (LADDLUFT) RESERVDELSKATALOG ROTTNE H11C R :19

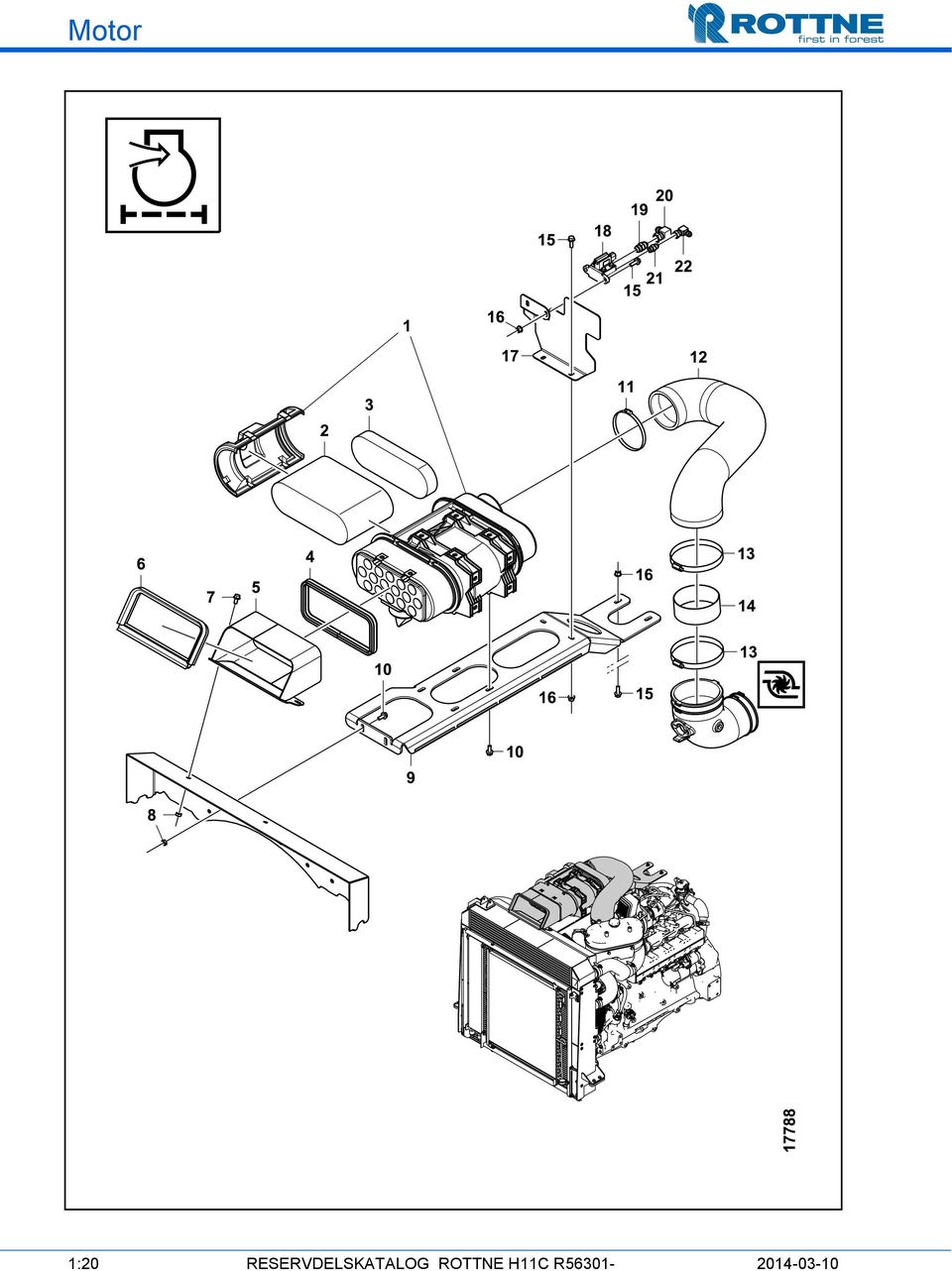

21 Luftrenare Pos Artikelnummer Ant Benämning Anmärkning LUFTRENARE KOMPL FILTERINSATS, YTTRE Ingår i FILTERINSATS, INRE Ingår i KANT/TÄTNINGSLIST mm LUFTINTAG Beställningsvara KANT/TÄTNINGSLIST mm FLÄNSSKRUV M6SF 8 X BRICKA BRB 8.4X16 5/16 M KONSOL, LUFTRENARE Beställningsvara FLÄNSSKRUV M6SF 8 X SLANGKLÄMMA SLANG (INSUG) SLANGKLÄMMA HTM-550L STOS, INLUFTSLANG Beställningsvara FLÄNSSKRUV M6SF 8 X FLÄNSMUTTER M6MF 8 LOCK Se ljuddämpare RESERVDELSKATALOG ROTTNE H11C R :21

23 Kylare, laddluft Pos Artikelnummer Ant Benämning Anmärkning KYLARE (LADDLUFT) SLANGKLÄMMA CT-300L SLANG (LADDLUFT) RÖR (LADDLUFT) 5 J-R PACKNING KLAMMA SLANG (LADDLUFT) RESERVDELSKATALOG ROTTNE H11C R :23

25 Ljuddämpare Pos Artikelnummer Ant Benämning Anmärkning KLAMMA 4,5" V-BAND AVGASRÖR INKL. ISOLERING ISOLERING, AVGASRÖR J-R PACKNING 3 J-RE KLAMMA 4 J-R TÄTNINGSRING KLAMMA Ø STAG, AVGASRÖR Beställningsvara FLÄNSSKRUV M6SF 10 X FLÄNSSKRUV M6SF 10 X FLÄNSMUTTER M6MF AVGASFILTER KK Beställningsvara FÄSTBAND KPL SKRUV MC6S 8 X FZB 9 J-RE ANSLUTNING (ADAPTER) 10 1 TEMPGIVARE M16x1,5 B5202, Ingår i RE TEMPGIVARE M14x1,5 B5203, Ingår i RE TEMPGIVARE B5201, Ingår i RE J-RE ANSLUTNING (ADAPTER) KLAMMA 4" 102 MM KONA (ANSLUTNING) KONSOL (KONSOL, AVGASFILTER) Beställningsvara KONSOL VÄ. AVGASFILTER Beställningsvara KONSOL (KONSOL, AVGASFILTER) Beställningsvara KONSOL HÖ. AVGASFILTER Beställningsvara FLÄNSSKRUV M6SF 10 X FLÄNSMUTTER M6MF 10 LOCK RESERVDELSKATALOG ROTTNE H11C R :25

27 Ljuddämpare, fortsättning Pos Artikelnummer Ant Benämning Anmärkning FÄSTE, AVGASRÖR Beställningsvara BRICKA SRKB 9X28 5/16" FLÄNSSKRUV M6SF 8 X KLAMMA SUP SLUTRÖR (LJUDDÄMPARE) FÄSTPLÅT, SENSOR Beställningsvara 26 J-RE GIVARE, TRYCK (DPF DELTA P) B FLÄNSSKRUV M6SF 8 X FLÄNSMUTTER M6MF 8 LOCK 29 J-RE ANSLUTNING (ADAPTER) VINKELKOPPLING J EVW10/SF SLANG METALL 3/4" L=180 R+V VINKELKOPPLING J EVW12/SF SLANG METALL 9/16" L=210 R+V 32 J-RE ANSLUTNING (ADAPTER) FÄSTE, TEMPSENSOR Beställningsvara 1 TEMPSENSOR,AVGASFILTER KK Beställningsvara FLÄNSSKRUV M6SF 6 X FLÄNSSKRUV M6SF 8 X RESERVDELSKATALOG ROTTNE H11C R :27

29 Bränslesystem Översikt Pos Artikelnummer Ant Benämning Anmärkning FILTER (BRÄNSLE) FILTERHUVUD (BRÄNSLE) BRÄNSLEPUMP V (20AMP) BRÄNSLETANK H11 Beställningsvara MAGNETVENTIL 3/8" 24V KOMPL. 5 BRÄNSLEFILTER Se Servicedelar KYLARE (BRÄNSLE) WEBASTOVÄRM./AUTOM. KPL. 90ST DOSERINGSPUMP 24V (DP30) 9 1 INSPRUTNINGSPUMP Se: jdparts.deere.com RESERVDELSKATALOG ROTTNE H11C R :29

31 Bränsletank med påfyllningspump Pos Artikelnummer Ant Benämning Anmärkning BRÄNSLETANK F13/F NIVÅGIVARE KPL. L=600 0,5-4,5V X TANKLOCK, BRÄNSLETANK O-RING 99,5 X 3, SKRUV M6S 6 X BRICKA BRB 6.4X12 M TANKLOCK M.LÅSNING (60MM GRÅ) MUTTER M6M 8 8 LOC-KING FÄSTKLAMMA SKRUV M6S 8 X GUMMISTÅLBRICKA GB-R 3/8" ADAPT R1/8" X R3/8" Maskiner med motorvärmare PROPP MED TÄTNING R3/8" VSTI Maskiner utan motorvärmare HT-SLANG 3/16" L= ADAPT R3/8" X R3/8" ANSL.R3/8 MUTT.X R3/8 90V KULVENTIL R3/8" MAGNETVENTIL 3/8" 24V KOMPL ANSLUTN. 6-6F42EDMLOS RAK HT-SLANG 3/8" L=4000 -R HT-SLANG 3/8" L=4650 R PROPP MED TÄTNING R1/2" VSTI GUMMISTÅLBRICKA GB-R 1/2" ANSLUTN. 6C4OMLOS 90V HT-SLANG 3/8" L= ADAPT R1/2" X R1/2" HT-SLANG 1/2" L= FÄSTKLAMMA SKRUV M6S 8 X RESERVDELSKATALOG ROTTNE H11C R :31

33 Bränsletank med påfyllningspump, fortsättning Pos Artikelnummer Ant Benämning Anmärkning MUTTER M6M 6 8 Fzb HT-SLANG 3/16 R1T mm PLASTRÖR 4X1 FLAMEX SVART mm HT-SLANG 1/2" L= GUMMISTÅLBRICKA GB-R 3/4" FILTERHUVUD (BRÄNSLE) FILTER (BRÄNSLE) ADAPT R1/2" X R3/4" ANSL.R1/2 MUTT.X R1/2 RAK BRÄNSLEPUMP V (20AMP) SKRUV M6S 5 X FÄSTKONSOL Beställningsvara FLÄNSSKRUV M6SF 8 X SKOTTGENOMGÅNG R1/2 X R1/ HONDEL KOPPLINGSKROPP 1/ SKYDDSPROPP 1/2" SLANGKLÄMMA Ø 12 MINI DOSERINGSPUMP 24V (DP30) RESERVDELSKATALOG ROTTNE H11C R :33

35 Kylning, bränsle Pos Artikelnummer Ant Benämning Anmärkning KYLARE (BRÄNSLE) ANSLUTN. 6M18F87OMLOS RAK HT-SLANG 3/8" L= HT-SLANG 3/8" L= ANSLUTN. 6M12C87OMLOS 90V ANSLUTN. 6C4OMLOS 90V FÄSTE, KONDENSORKONSOL Beställningsvara FLÄNSSKRUV M6SF 8 X FLÄNSMUTTER M6MF 8 LOCK PLASTBRICKA 8.3X24X STYRTAPP (KONSOL, KONDENSOR) Beställningsvara FÄSTÖRA, KONDENSORKONSOL Beställningsvara FÄSTE, KONDENSORKONSOL Beställningsvara FÄSTÖRA, KONDENSORKONSOL Beställningsvara KONSOL, KONDENSOR Beställningsvara FLÄNSSKRUV M6SF 8 X RESERVDELSKATALOG ROTTNE H11C R :35

37 Givare Höger Pos Artikelnummer Ant Benämning Anmärkning 1 J-RE GIVARE, TEMPERATUR (EGR TEMP) B J-R RELÄ, GLÖDSTIFT K J-RE GIVARE, KYLVÄTSKETRYCK B J-RE GIVARE, GRENRÖRSLUFTTEMPERATUR B J-RE AVGASÅTERCIRKULATIONSVENTIL Y J-RE GIVARE(SENSOR) LUFTTRYCK B RESERVDELSKATALOG ROTTNE H11C R :37

39 Höger, fortsättning Pos Artikelnummer Ant Benämning Anmärkning 1 Aktiveringsdon för luftreglage Y5401, Beställningsvara 2 J-RE GIVARE, LUFTTRYCK GRENRÖR B J-RE GIVARE, TRYCK (EGR DELTA) B5103 J-RE SKRUV J-R O-RING 4 J-RE GIVARE, OLJETRYCK B Bränsledoseringsblock Beställningsvara RESERVDELSKATALOG ROTTNE H11C R :39

41 Höger, fortsättning Pos Artikelnummer Ant Benämning Anmärkning 1 J-RE STÄLLMOTOR 24V, TURBO 2 Kabelhärva till insprutare Beställningsvara 3 J-RE GIVARE, VEVHUSTRYCK B5105 J-51M O-RING 4 J-RE GIVARE, (VATTEN I BRÄNSLE) B Bränsledoseringspump Y5502, Beställningsvara 6 Lågtrycksbränslepump Y5501, Beställningsvara RESERVDELSKATALOG ROTTNE H11C R :41

43 Vänster Pos Artikelnummer Ant Benämning Anmärkning 1 J-RE GIVARE, VARVTAL TURBO B J-RE GIVARE, AVGASGRENRÖRSTRYCK B5102 J-51M O-RING 3 J-RE GIVARE, BRÄNSLETEMPERATUR B J-RE GIVARE, BRÄNSLETRYCK B J-RE GIVARE, FÖR HPCR-TRYCK B J-RE GIVARE, VEV-/KAMAXELLÄGE B RESERVDELSKATALOG ROTTNE H11C R :43

45 Vänster, fortsättning Pos Artikelnummer Ant Benämning Anmärkning 1 J-RE GIVARE, GRENRÖRSLUFTTEMPERATUR B J-RE GIVARE, KYLVÄTSKETEMPERATUR B J-RE GIVARE, VEV-/KAMAXELLÄGE B Insugningsmanöverventil Y5002, Beställningsvara 5 J-RE GIVARE, GRENRÖRSLUFTTEMPERATUR B RESERVDELSKATALOG ROTTNE H11C R :45

47 Servicedelar Pos Artikelnummer Ant Benämning Anmärkning 1 1 AVGASFILTER Option 6102 Beställningsvara 2 J-R PACKNING FILTERINSATS, YTTRE Ingår i FILTERINSATS, YTTRE 4 1 STARTMOTOR Se kapitel 5 Elsystem 5 1 AC-KOMPRESSOR Se kapitel 6 Hytt 6 J-RE TERMOSTAT KILREM 1980 PK8 (MULTIRIB) 8 1 GENERATOR Se kapitel 5 Elsystem FILTERPATRON BOC80 Vattenfilter 10 J-RE FILTER, VEVHUSVENTILATION 11 J-RE FILTER, MOTOROLJA - J-R TÄTNING 12 J-RE FILTER, BRÄNSLE (KIT) RESERVDELSKATALOG ROTTNE H11C R :47
