1 SCANVARM SC7c SC12c ANVÄNDAR- INSTALLATIONS- OCH SERVICEGUIDE SCANVARM 6/2013

2 Förord Vi tackar för det förtroende du visat oss genom att köpa Scanvarms jordvärmepump, ett långvarigt och naturvänligt jordvärmesystem. Vi hoppas att du kommer ha glädje av den under åratal framöver. Det är viktigt att du som användare läser noggrant igenom användnings- och serviceinstruktionerna. Spara denna manual för framtida bruk och som stöd för möjliga problemsituationer. 2

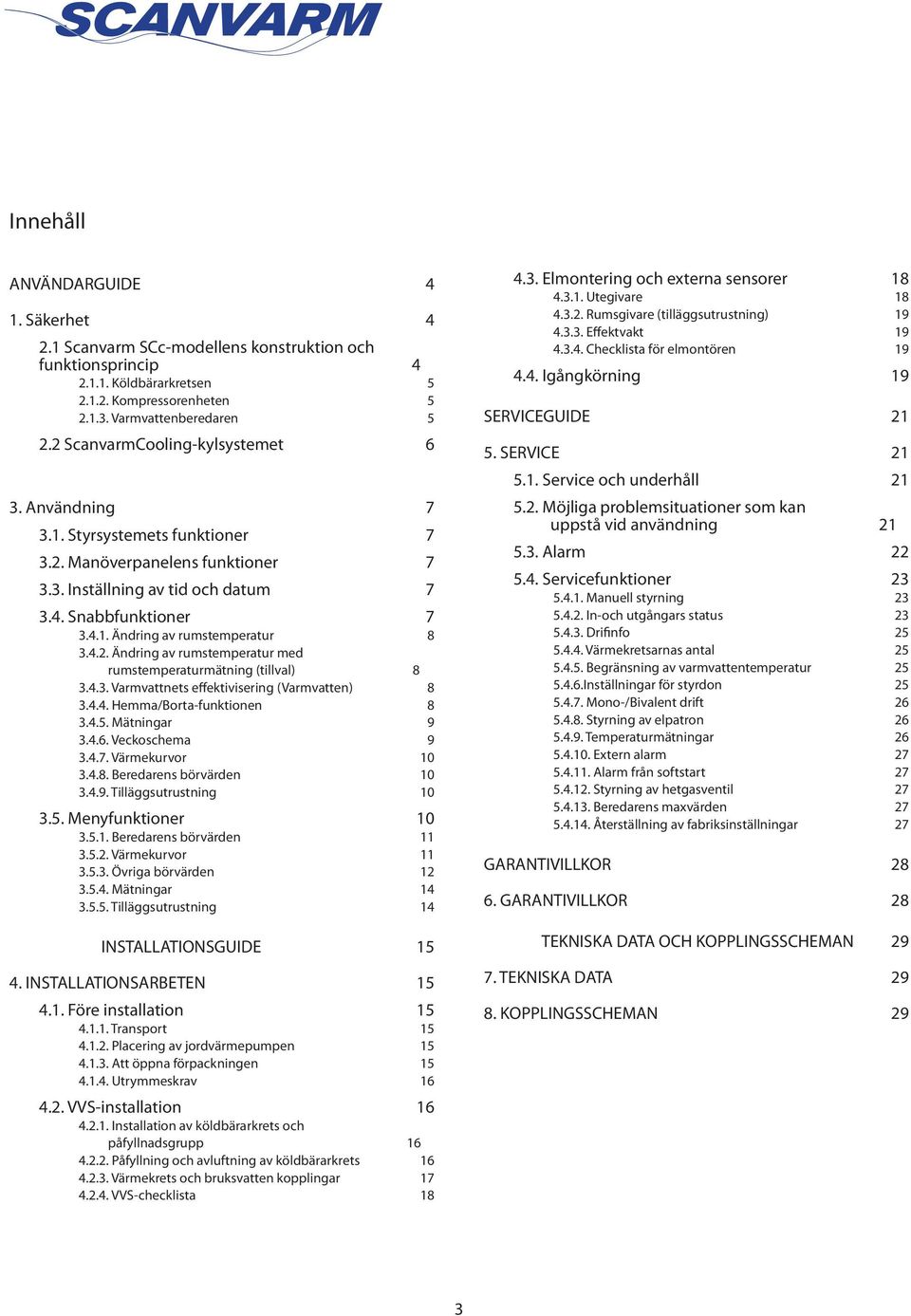

3 Innehåll ANVÄNDARGUIDE 4 1. Säkerhet Scanvarm SCc-modellens konstruktion och funktionsprincip Köldbärarkretsen Kompressorenheten Varmvattenberedaren ScanvarmCooling-kylsystemet 6 3. Användning Styrsystemets funktioner Manöverpanelens funktioner Inställning av tid och datum Snabbfunktioner Ändring av rumstemperatur Ändring av rumstemperatur med rumstemperaturmätning (tillval) Varmvattnets effektivisering (Varmvatten) Hemma/Borta-funktionen Mätningar Veckoschema Värmekurvor Beredarens börvärden Tilläggsutrustning Menyfunktioner Beredarens börvärden Värmekurvor Övriga börvärden Mätningar Tilläggsutrustning 14 INSTALLATIONSGUIDE INSTALLATIONSARBETEN Före installation Transport Placering av jordvärmepumpen Att öppna förpackningen Utrymmeskrav VVS-installation Installation av köldbärarkrets och påfyllnadsgrupp Påfyllning och avluftning av köldbärarkrets Värmekrets och bruksvatten kopplingar VVS-checklista Elmontering och externa sensorer Utegivare Rumsgivare (tilläggsutrustning) Effektvakt Checklista för elmontören Igångkörning 19 SERVICEGUIDE SERVICE Service och underhåll Möjliga problemsituationer som kan uppstå vid användning Alarm Servicefunktioner Manuell styrning In-och utgångars status Drifinfo Värmekretsarnas antal Begränsning av varmvattentemperatur Inställningar för styrdon Mono-/Bivalent drift Styrning av elpatron Temperaturmätningar Extern alarm Alarm från softstart Styrning av hetgasventil Beredarens maxvärden Återställning av fabriksinställningar 27 GARANTIVILLKOR GARANTIVILLKOR 28 TEKNISKA DATA OCH KOPPLINGSSCHEMAN TEKNISKA DATA KOPPLINGSSCHEMAN 29 3

4 ANVÄNDARGUIDE 1. Säkerhet För att garantera att Scanvarm-jordvärmesystemet fungerar klanderfritt och uppnår den bästa möjliga effekten ska värmepumpen samt tillhörande material transporteras och installeras enligt tillverkarens instruktioner. När installationsarbetena är slutförda ska checklistan kontrolleras för att minimera risken för felinstallation. Tillverkaren ansvarar inte för skador på fel installerade produkter, eller för kostnader därav. Scanvarm-jordvärmesystemets rör- och elinstallationsarbeten får uträttas endast av en person med behörig skolning. Vid eventuella problemsituationer som uppstår under installation rekommenderar vi att ni kontaktar återförsäljaren. Felsymbolen på skärmen innebär att det skett en funktionsstörning i anordningen. Tryck på denna knapp för att få information om orsaken till funktionsstörningen. Tryck på denna knapp för mer information om manöverpanelens sidoinformation. Anordningens typskylt finns bakom den vita luckan, och enhetens serienummer anges på typskylten. Denna värmepump är CE-märkt. Jordvärmesystemet består av en kollektorslang, vatten-etanolblandning (brinevätska) som cirkulerar i kollektorn, samt en pumpenhet. Jordvärmepumpenheten består av en inbyggd varmvattenberedare, kompressor, värmeväxlare och en stängd köldmediumkrets d.v.s. kompressorenheten. Kollektorns brinevätska, köldmediet och värmesystemets vatten blandas inte sinsemellan under något skede av processen. Värmen överförs från ett medium till ett annat med plattvärmeväxlare. 2.1 Scanvarm SCc-modellens konstruktion och funktionsprincip Scanvarms SCc-modell lämpar sig som ett helhetligt värmesystem särskilt för nya och sanerade egnahemshus och fritidshus, samt för lägenhetsspecifik uppvärmning av rad- och parhus. För att försäkra att Scanvarm-jordvärmepumparna fungerar klanderfritt har alla pumpar blivit färdigt provkörda, inställda och testade av tillverkaren. Om jordvärmepumpen är installerad för bivalent drift, t.ex. p.g.a. värmeradiatorsystemets höga temperaturkrav, ska värmesystemet avmätas och regleras så att returvattnets temperatur är alltid under +50 C. Bivalent drift innebär att värmepumpen kombineras vid behov med elpatronen. Funktionsprincipen och huvudkomponenterna för Scanvarms SCc-modell presenteras i bilden invid. Bilden förklaras dessutom i skrift i kapitlen Jordvärmesystemets funktionsprincip Jordvärmepumpen överför värme från marken, från ett vattendrag eller en energibrunn. Värmepumpen och dess funktionsomgivning är illustrerad i bilden nedan. Av 100 % värmeenergi som behövs för uppvärmning uppsamlar Scanvarm i medeltal 70 % ur naturen. För att samla upp värmen krävs i medeltal 30 % elenergi för bruk av diverse komponenter i anordningen a 6b Förångare 2. Kompressor 3. Hetgasväxlare 4. Kondensor 5. Expansionsventil 6a. Övre beredaren 6b. Nedre beredaren 7. Beredarens varmvattenslinga Brine ut Brine in 4

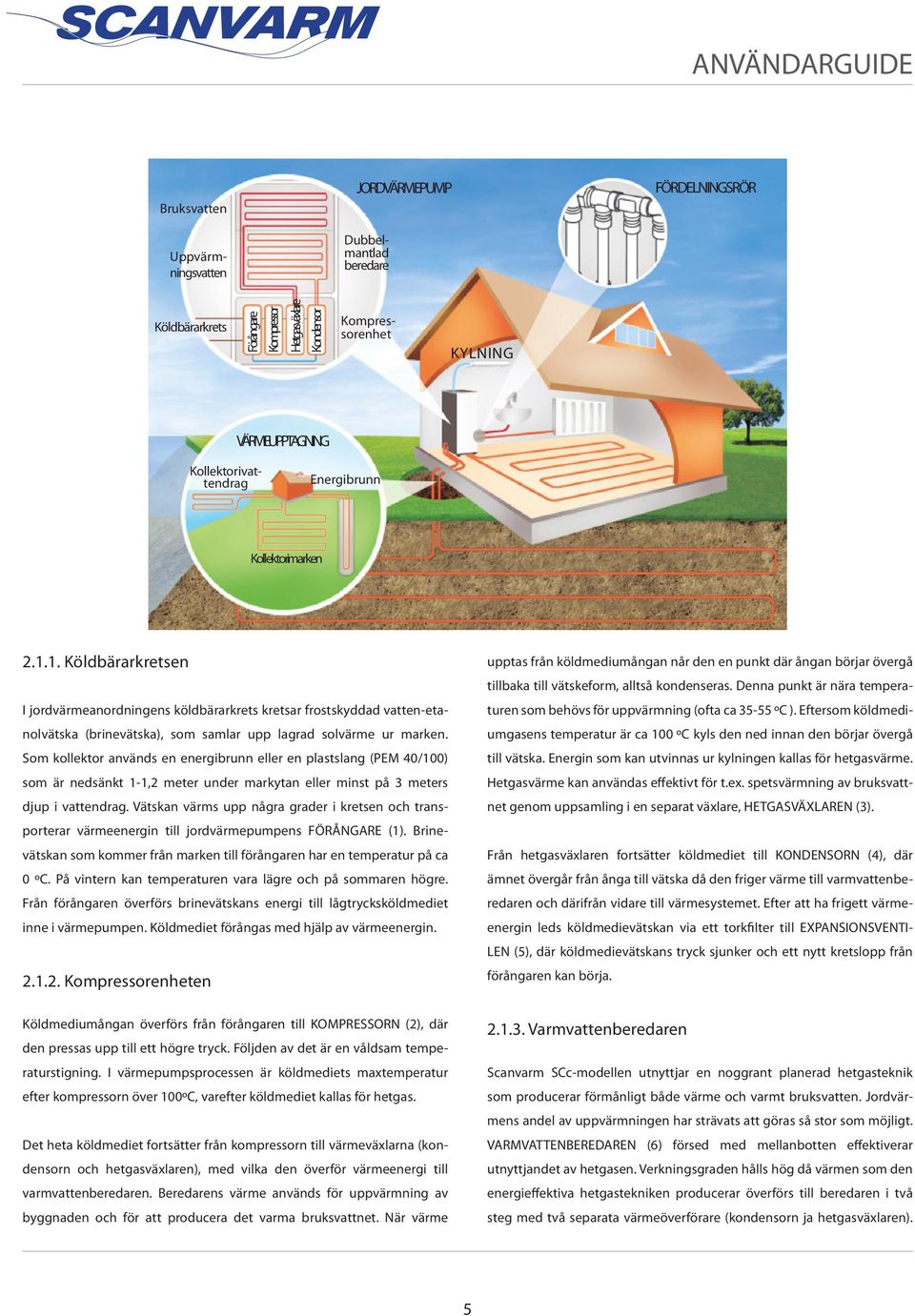

5 ANVÄNDARGUIDE Bruksvatten Uppvärmningsvatten JORDVÄRMEPUMP Kollektor i vattendrag Dubbelmantlad beredare FÖRDELNINGSRÖR Köldbärarkrets Förångare Kompressor Hetgasväxlare Kondensor Kompressorenhet KYLNING VÄRMEUPPTAGNING Energibrunn Kollektor i marken Köldbärarkretsen I jordvärmeanordningens köldbärarkrets kretsar frostskyddad vatten-etanolvätska (brinevätska), som samlar upp lagrad solvärme ur marken. Som kollektor används en energibrunn eller en plastslang (PEM 40/100) som är nedsänkt 1-1,2 meter under markytan eller minst på 3 meters djup i vattendrag. Vätskan värms upp några grader i kretsen och transporterar värmeenergin till jordvärmepumpens FÖRÅNGARE (1). Brinevätskan som kommer från marken till förångaren har en temperatur på ca 0 ºC. På vintern kan temperaturen vara lägre och på sommaren högre. Från förångaren överförs brinevätskans energi till lågtrycksköldmediet inne i värmepumpen. Köldmediet förångas med hjälp av värmeenergin Kompressorenheten upptas från köldmediumångan når den en punkt där ångan börjar övergå tillbaka till vätskeform, alltså kondenseras. Denna punkt är nära temperaturen som behövs för uppvärmning (ofta ca ºC ). Eftersom köldmediumgasens temperatur är ca 100 ºC kyls den ned innan den börjar övergå till vätska. Energin som kan utvinnas ur kylningen kallas för hetgasvärme. Hetgasvärme kan användas effektivt för t.ex. spetsvärmning av bruksvattnet genom uppsamling i en separat växlare, HETGASVÄXLAREN (3). Från hetgasväxlaren fortsätter köldmediet till KONDENSORN (4), där ämnet övergår från ånga till vätska då den friger värme till varmvattenberedaren och därifrån vidare till värmesystemet. Efter att ha frigett värmeenergin leds köldmedievätskan via ett torkfilter till EXPANSIONSVENTI- LEN (5), där köldmedievätskans tryck sjunker och ett nytt kretslopp från förångaren kan börja. Köldmediumångan överförs från förångaren till KOMPRESSORN (2), där den pressas upp till ett högre tryck. Följden av det är en våldsam temperaturstigning. I värmepumpsprocessen är köldmediets maxtemperatur efter kompressorn över 100ºC, varefter köldmediet kallas för hetgas. Det heta köldmediet fortsätter från kompressorn till värmeväxlarna (kondensorn och hetgasväxlaren), med vilka den överför värmeenergi till varmvattenberedaren. Beredarens värme används för uppvärmning av byggnaden och för att producera det varma bruksvattnet. När värme Varmvattenberedaren Scanvarm SCc-modellen utnyttjar en noggrant planerad hetgasteknik som producerar förmånligt både värme och varmt bruksvatten. Jordvärmens andel av uppvärmningen har strävats att göras så stor som möjligt. VARMVATTENBEREDAREN (6) försed med mellanbotten effektiverar utnyttjandet av hetgasen. Verkningsgraden hålls hög då värmen som den energieffektiva hetgastekniken producerar överförs till beredaren i två steg med två separata värmeöverförare (kondensorn ja hetgasväxlaren). 5

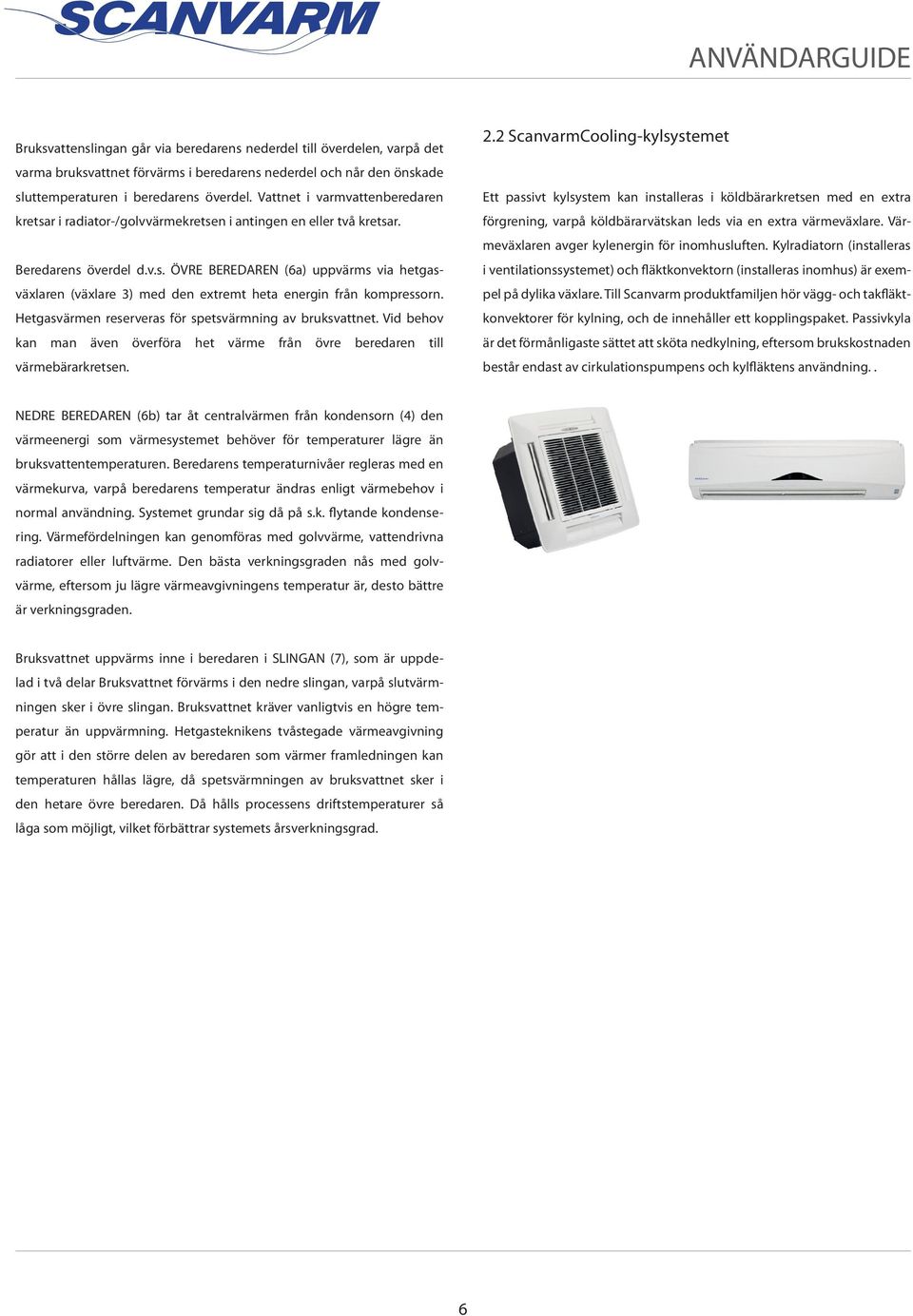

6 ANVÄNDARGUIDE Bruksvattenslingan går via beredarens nederdel till överdelen, varpå det varma bruksvattnet förvärms i beredarens nederdel och når den önskade sluttemperaturen i beredarens överdel. Vattnet i varmvattenberedaren kretsar i radiator-/golvvärmekretsen i antingen en eller två kretsar. Beredarens överdel d.v.s. ÖVRE BEREDAREN (6a) uppvärms via hetgasväxlaren (växlare 3) med den extremt heta energin från kompressorn. Hetgasvärmen reserveras för spetsvärmning av bruksvattnet. Vid behov kan man även överföra het värme från övre beredaren till värmebärarkretsen. 2.2 ScanvarmCooling-kylsystemet Ett passivt kylsystem kan installeras i köldbärarkretsen med en extra förgrening, varpå köldbärarvätskan leds via en extra värmeväxlare. Värmeväxlaren avger kylenergin för inomhusluften. Kylradiatorn (installeras i ventilationssystemet) och fläktkonvektorn (installeras inomhus) är exempel på dylika växlare. Till Scanvarm produktfamiljen hör vägg- och takfläktkonvektorer för kylning, och de innehåller ett kopplingspaket. Passivkyla är det förmånligaste sättet att sköta nedkylning, eftersom brukskostnaden består endast av cirkulationspumpens och kylfläktens användning.. NEDRE BEREDAREN (6b) tar åt centralvärmen från kondensorn (4) den värmeenergi som värmesystemet behöver för temperaturer lägre än bruksvattentemperaturen. Beredarens temperaturnivåer regleras med en värmekurva, varpå beredarens temperatur ändras enligt värmebehov i normal användning. Systemet grundar sig då på s.k. flytande kondensering. Värmefördelningen kan genomföras med golvvärme, vattendrivna radiatorer eller luftvärme. Den bästa verkningsgraden nås med golvvärme, eftersom ju lägre värmeavgivningens temperatur är, desto bättre är verkningsgraden. Bruksvattnet uppvärms inne i beredaren i SLINGAN (7), som är uppdelad i två delar Bruksvattnet förvärms i den nedre slingan, varpå slutvärmningen sker i övre slingan. Bruksvattnet kräver vanligtvis en högre temperatur än uppvärmning. Hetgasteknikens tvåstegade värmeavgivning gör att i den större delen av beredaren som värmer framledningen kan temperaturen hållas lägre, då spetsvärmningen av bruksvattnet sker i den hetare övre beredaren. Då hålls processens driftstemperaturer så låga som möjligt, vilket förbättrar systemets årsverkningsgrad. 6

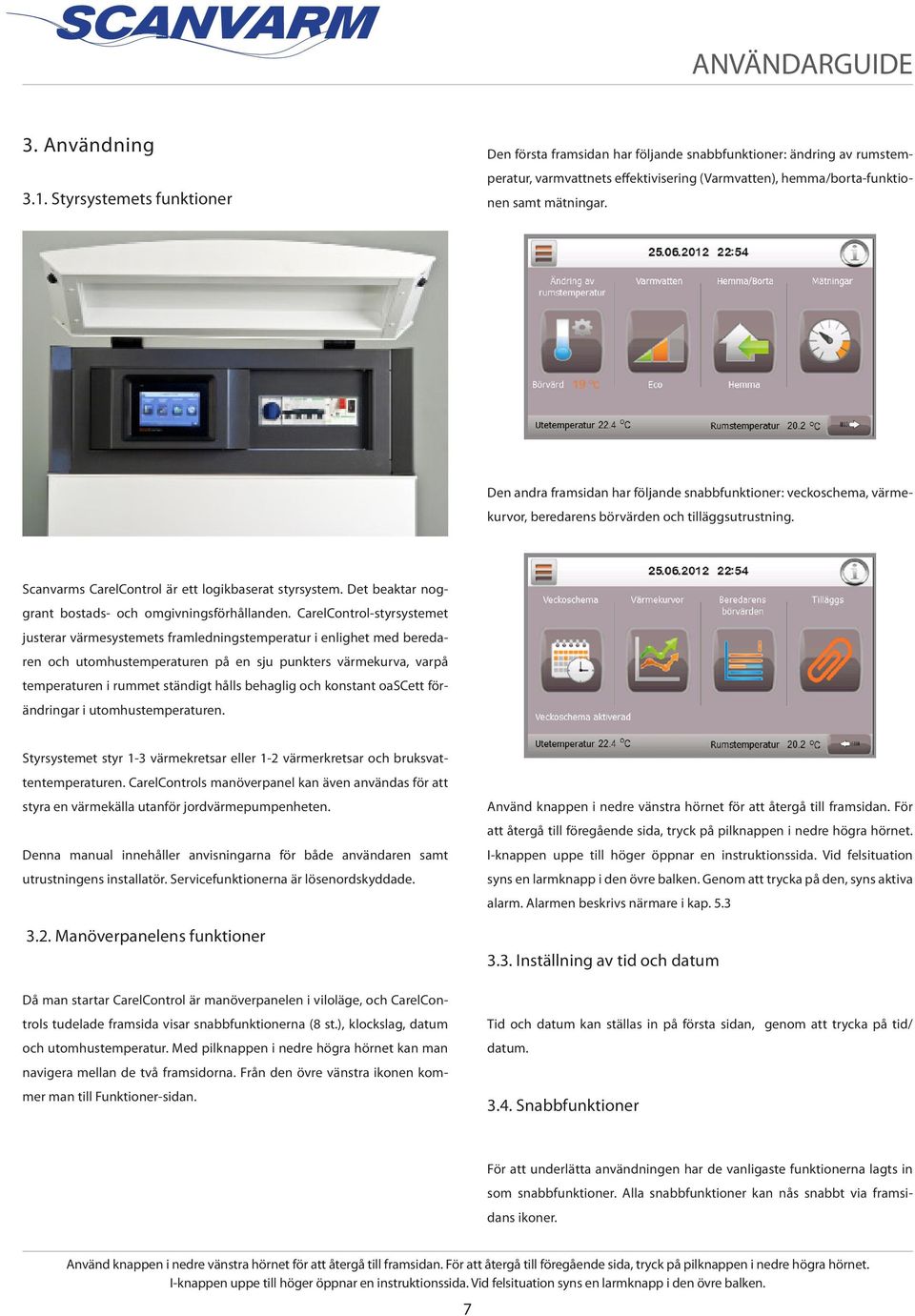

7 ANVÄNDARGUIDE 3. Användning 3.1. Styrsystemets funktioner Den första framsidan har följande snabbfunktioner: ändring av rumstemperatur, varmvattnets effektivisering (Varmvatten), hemma/borta-funktionen samt mätningar. Den andra framsidan har följande snabbfunktioner: veckoschema, värmekurvor, beredarens börvärden och tilläggsutrustning. Scanvarms CarelControl är ett logikbaserat styrsystem. Det beaktar noggrant bostads- och omgivningsförhållanden. CarelControl-styrsystemet justerar värmesystemets framledningstemperatur i enlighet med beredaren och utomhustemperaturen på en sju punkters värmekurva, varpå temperaturen i rummet ständigt hålls behaglig och konstant oascett förändringar i utomhustemperaturen. Styrsystemet styr 1-3 värmekretsar eller 1-2 värmerkretsar och bruksvattentemperaturen. CarelControls manöverpanel kan även användas för att styra en värmekälla utanför jordvärmepumpenheten. Denna manual innehåller anvisningarna för både användaren samt utrustningens installatör. Servicefunktionerna är lösenordskyddade Manöverpanelens funktioner Då man startar CarelControl är manöverpanelen i viloläge, och CarelControls tudelade framsida visar snabbfunktionerna (8 st.), klockslag, datum och utomhustemperatur. Med pilknappen i nedre högra hörnet kan man navigera mellan de två framsidorna. Från den övre vänstra ikonen kommer man till Funktioner-sidan. Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. Genom att trycka på den, syns aktiva alarm. Alarmen beskrivs närmare i kap Inställning av tid och datum Tid och datum kan ställas in på första sidan, genom att trycka på tid/ datum Snabbfunktioner För att underlätta användningen har de vanligaste funktionerna lagts in som snabbfunktioner. Alla snabbfunktioner kan nås snabbt via framsidans ikoner. Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. 7

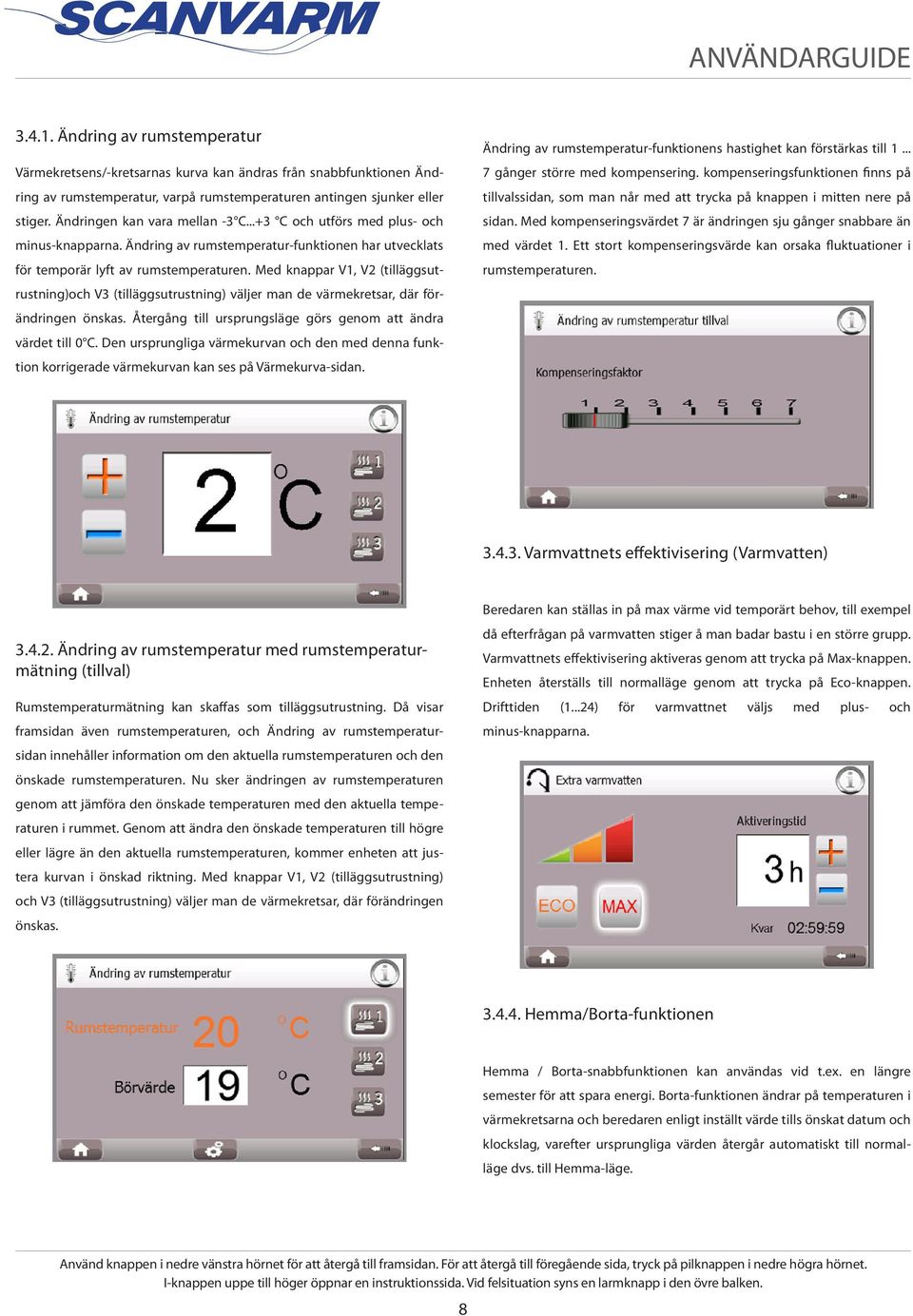

8 ANVÄNDARGUIDE Ändring av rumstemperatur Värmekretsens/-kretsarnas kurva kan ändras från snabbfunktionen Ändring av rumstemperatur, varpå rumstemperaturen antingen sjunker eller stiger. Ändringen kan vara mellan -3 C...+3 C och utförs med plus- och minus-knapparna. Ändring av rumstemperatur-funktionen har utvecklats för temporär lyft av rumstemperaturen. Med knappar V1, V2 (tilläggsutrustning)och V3 (tilläggsutrustning) väljer man de värmekretsar, där förändringen önskas. Återgång till ursprungsläge görs genom att ändra värdet till 0 C. Den ursprungliga värmekurvan och den med denna funktion korrigerade värmekurvan kan ses på Värmekurva-sidan. Ändring av rumstemperatur-funktionens hastighet kan förstärkas till gånger större med kompensering. kompenseringsfunktionen finns på tillvalssidan, som man når med att trycka på knappen i mitten nere på sidan. Med kompenseringsvärdet 7 är ändringen sju gånger snabbare än med värdet 1. Ett stort kompenseringsvärde kan orsaka fluktuationer i rumstemperaturen Varmvattnets effektivisering (Varmvatten) Ändring av rumstemperatur med rumstemperaturmätning (tillval) Rumstemperaturmätning kan skaffas som tilläggsutrustning. Då visar framsidan även rumstemperaturen, och Ändring av rumstemperatursidan innehåller information om den aktuella rumstemperaturen och den önskade rumstemperaturen. Nu sker ändringen av rumstemperaturen genom att jämföra den önskade temperaturen med den aktuella temperaturen i rummet. Genom att ändra den önskade temperaturen till högre eller lägre än den aktuella rumstemperaturen, kommer enheten att justera kurvan i önskad riktning. Med knappar V1, V2 (tilläggsutrustning) och V3 (tilläggsutrustning) väljer man de värmekretsar, där förändringen önskas. Beredaren kan ställas in på max värme vid temporärt behov, till exempel då efterfrågan på varmvatten stiger å man badar bastu i en större grupp. Varmvattnets effektivisering aktiveras genom att trycka på Max-knappen. Enheten återställs till normalläge genom att trycka på Eco-knappen. Drifttiden (1...24) för varmvattnet väljs med plus- och minus-knapparna Hemma/Borta-funktionen Hemma / Borta-snabbfunktionen kan användas vid t.ex. en längre semester för att spara energi. Borta-funktionen ändrar på temperaturen i värmekretsarna och beredaren enligt inställt värde tills önskat datum och klockslag, varefter ursprungliga värden återgår automatiskt till normalläge dvs. till Hemma-läge. Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. 8

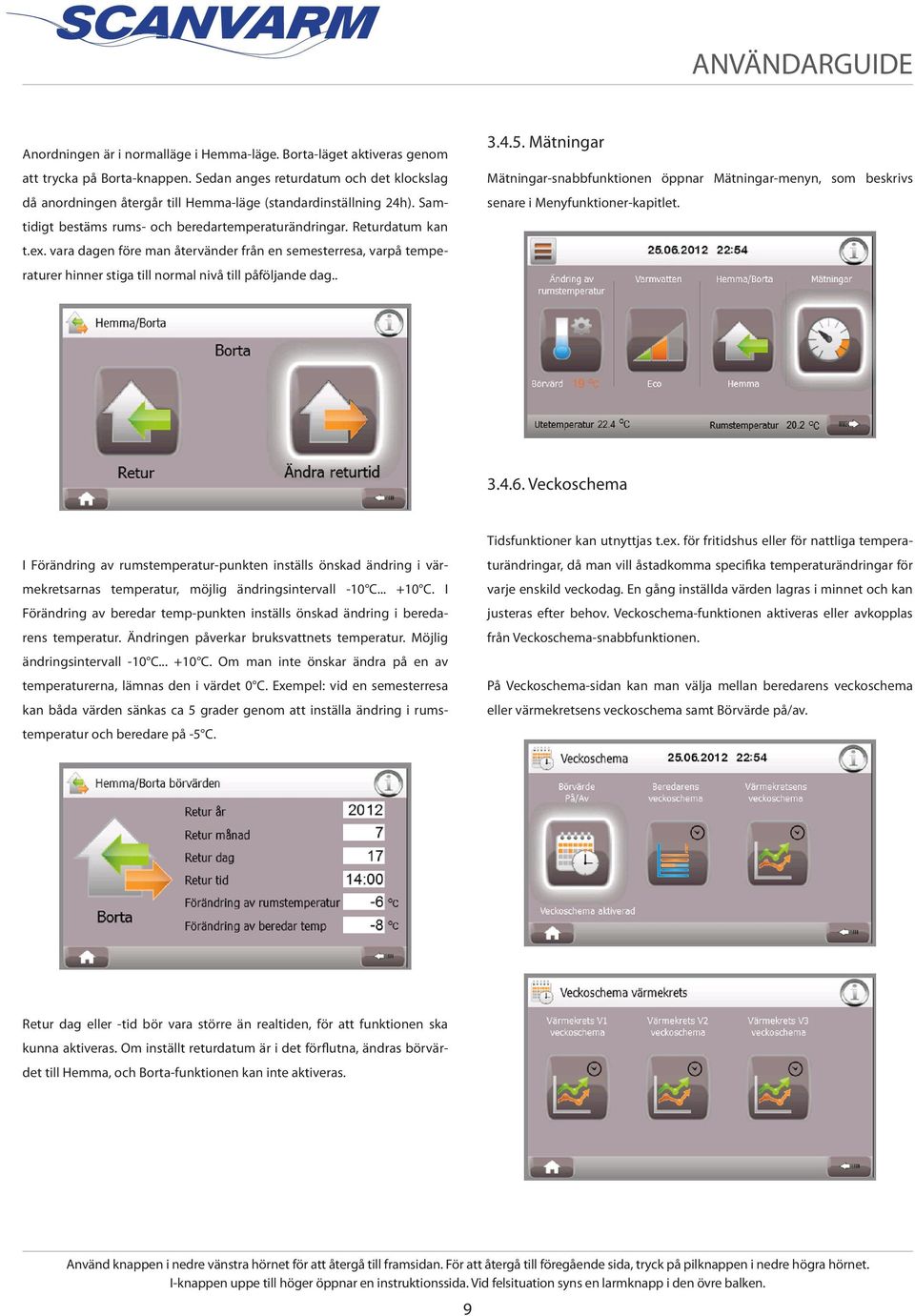

9 ANVÄNDARGUIDE Anordningen är i normalläge i Hemma-läge. Borta-läget aktiveras genom att trycka på Borta-knappen. Sedan anges returdatum och det klockslag då anordningen återgår till Hemma-läge (standardinställning 24h). Samtidigt bestäms rums- och beredartemperaturändringar. Returdatum kan t.ex. vara dagen före man återvänder från en semesterresa, varpå temperaturer hinner stiga till normal nivå till påföljande dag Mätningar Mätningar-snabbfunktionen öppnar Mätningar-menyn, som beskrivs senare i Menyfunktioner-kapitlet Veckoschema I Förändring av rumstemperatur-punkten inställs önskad ändring i värmekretsarnas temperatur, möjlig ändringsintervall -10 C C. I Förändring av beredar temp-punkten inställs önskad ändring i beredarens temperatur. Ändringen påverkar bruksvattnets temperatur. Möjlig ändringsintervall -10 C C. Om man inte önskar ändra på en av temperaturerna, lämnas den i värdet 0 C. Exempel: vid en semesterresa kan båda värden sänkas ca 5 grader genom att inställa ändring i rumstemperatur och beredare på -5 C. Tidsfunktioner kan utnyttjas t.ex. för fritidshus eller för nattliga temperaturändringar, då man vill åstadkomma specifika temperaturändringar för varje enskild veckodag. En gång inställda värden lagras i minnet och kan justeras efter behov. Veckoschema-funktionen aktiveras eller avkopplas från Veckoschema-snabbfunktionen. På Veckoschema-sidan kan man välja mellan beredarens veckoschema eller värmekretsens veckoschema samt Börvärde på/av. Retur dag eller -tid bör vara större än realtiden, för att funktionen ska kunna aktiveras. Om inställt returdatum är i det förflutna, ändras börvärdet till Hemma, och Borta-funktionen kan inte aktiveras. Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. 9

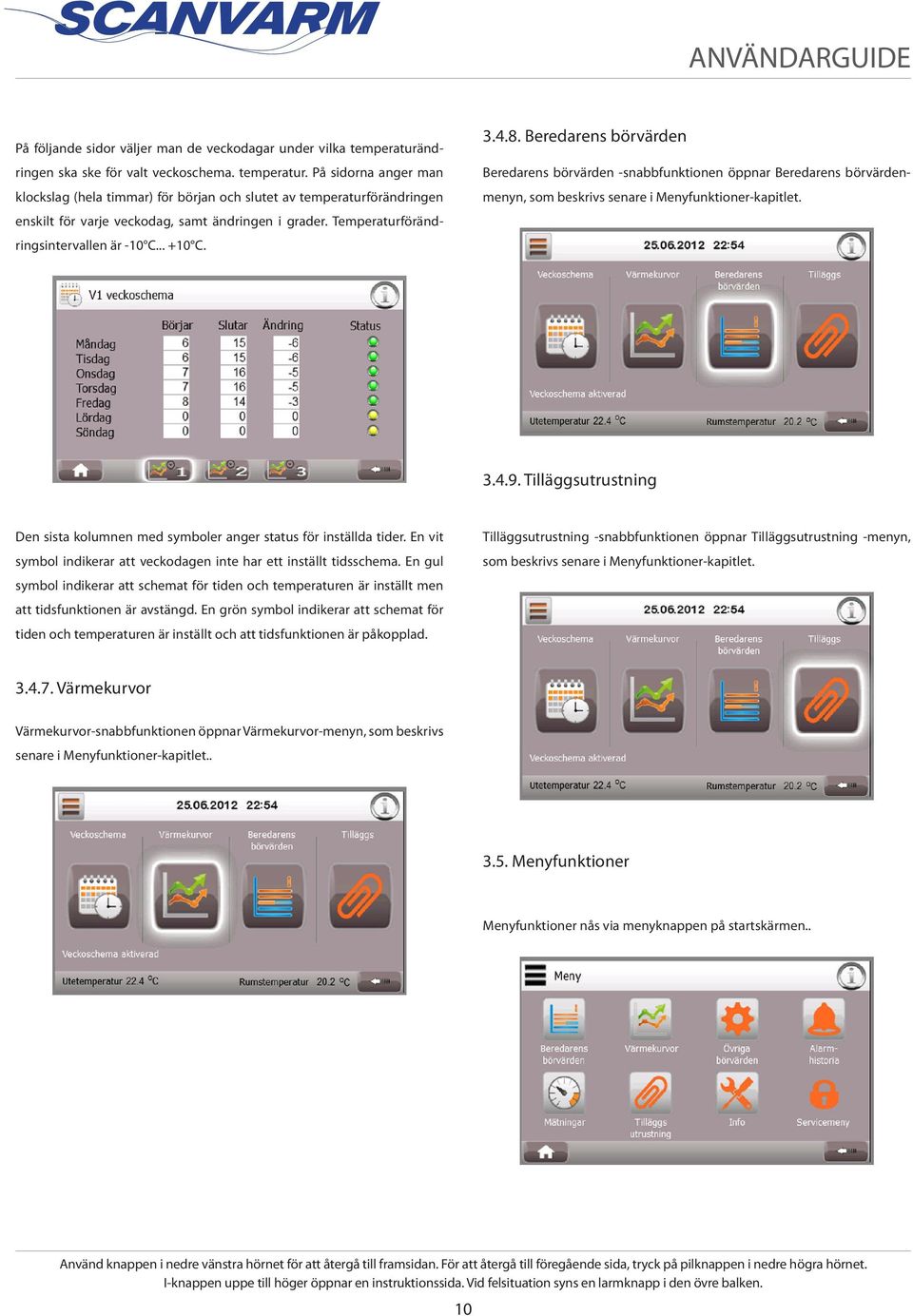

10 ANVÄNDARGUIDE På följande sidor väljer man de veckodagar under vilka temperaturändringen ska ske för valt veckoschema. temperatur. På sidorna anger man klockslag (hela timmar) för början och slutet av temperaturförändringen enskilt för varje veckodag, samt ändringen i grader. Temperaturförändringsintervallen är -10 C C Beredarens börvärden Beredarens börvärden -snabbfunktionen öppnar Beredarens börvärdenmenyn, som beskrivs senare i Menyfunktioner-kapitlet Tilläggsutrustning Den sista kolumnen med symboler anger status för inställda tider. En vit symbol indikerar att veckodagen inte har ett inställt tidsschema. En gul symbol indikerar att schemat för tiden och temperaturen är inställt men att tidsfunktionen är avstängd. En grön symbol indikerar att schemat för tiden och temperaturen är inställt och att tidsfunktionen är påkopplad. Tilläggsutrustning -snabbfunktionen öppnar Tilläggsutrustning -menyn, som beskrivs senare i Menyfunktioner-kapitlet Värmekurvor Värmekurvor-snabbfunktionen öppnar Värmekurvor-menyn, som beskrivs senare i Menyfunktioner-kapitlet Menyfunktioner Menyfunktioner nås via menyknappen på startskärmen.. Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. 10

11 ANVÄNDARGUIDE Beredarens börvärden Med beredarens börvärden regleras övre och nedre beredarens temperaturgränser att motsvara användningen av varmt bruksvatten i fastigheten. Anläggningen är försedd med en funktion som automatiskt höjer på beredarens temperatur då värmekurvornas inställda värden är högre än beredarens temperatur. Fabriksinställningar för den nedre beredaren är 40 (min) och 45 (max). Fabriksinställningar för den övre beredaren är 50 C (min) och 55 C (max). Skillnaden mellan min- och max-värden kan vara mellan C. Övre- och nedre beredarens högsta tillåtna temperatursbörvärden är 60 C i en bivalent jordvärmepump och 60 C i nedre beredaren samt 85 C i övre beredaren i en monovalent värmepump. Korrigeringsvärdet visar temperaturen, som korrigerats med Veckoschema-funktionen, Hemma/Borta-funktionen, Varmvatten-funktionen eller med den automatiska värmekretskorrigeringen. Under vinterperioden, då behovet för uppvärmning är stort, ska nedre beredarens börvärde bestämmas i förhållande till framledningens temperatur. Den övre beredarens temperatur stiger efter en längre funktionsperiod varpå gränsvärdet för kompressorn är 95 C. Detta orsakas av hetgastekniken i beredarens konstruktion. Därför ska en shuntventil kopplas till varmvattnet så att man inte kan bränna sig på det heta vattnet. Kompressorns reglering styrs huvudsakligen enligt nedre beredarens minimivärde. Under sommaren, då uppvärmning inte behövs alls (med undantag av våtutrymmen) är kompressorn sällan i drift och skapar inte tillräckligt hetgasvärme för att bereda bruksvattnet. Då kan övre beredarens minimitemperaturs börvärde ställas in på +55 C, varpå kompressorns reglering styrs enligt den övre beredarens minimivärde Värmekurvor Värmekretsarna (V) styrs med en sju punkters värmekurva. Styrsystemet reglerar 1-3 värmekretsar beroende på anslutningar, eller 1-2 värmekretsar och varmvattentemperaturen. I Värmekurvor-menyn kan värmekretsarnas alla värden justeras individuellt för att motsvara varmvattentemperaturen (framledning) vid en särskild utomhustemperatur.. Beredarens temperatur är den bestämmande faktorn vid kompressorns igångsättning och avstanning. Minimivärdet bestämmer kompressorns igångsättning i önskad beredartemperatur. Maxvärdet bestämmer kompressorns avstanning vid önskad beredartemperatur. Beredaren uppvärms främst med kompressorn. Om man inte åstadkommer önskad temperatur inom utsatt tid (1 h...24 h), kan man anta att kompressorn har ett fel och kompressorn kopplas av. Då sker beredarens uppvärmning med elpatronen. Funktionens fabriksinställning är 8 h. Då elpatronen kopplas in orsakar den följande larmtext på skärmen: Beredartemperatur har inte åstadkommits inom utsatt tid. Elpatron inkopplad. Mer information om tidsschemat i menyn Börvärden. Man åstadkommer den högsta möjliga årliga verkningsgraden för jordvärmepumpen då beredarens temperatur bibehålls som optimal. Huvudregeln är att beredarens minimibörvärde bibehålls så lågt som möjligt varpå den årliga effektiviteten är den bästa möjliga. Exempel, värmekurva för golvvärme (fabriksinställning) C Utetemperatur Varmvatten temperatur Exempel, värmekurva för radiatorvärme C Utetemperatur Varmvatten temperatur Den fabriksinställda värmekurvan lämpar sig för golvvärme. Det lönar sig att justera värmekurvans värden under det första året och de kan korrigeras t.ex. på följande sätt: Om rumstemperaturen känns för sval då utomhustemperaturen är -10 C, kan framledningsvattnets börvärde vid punk- Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. 11

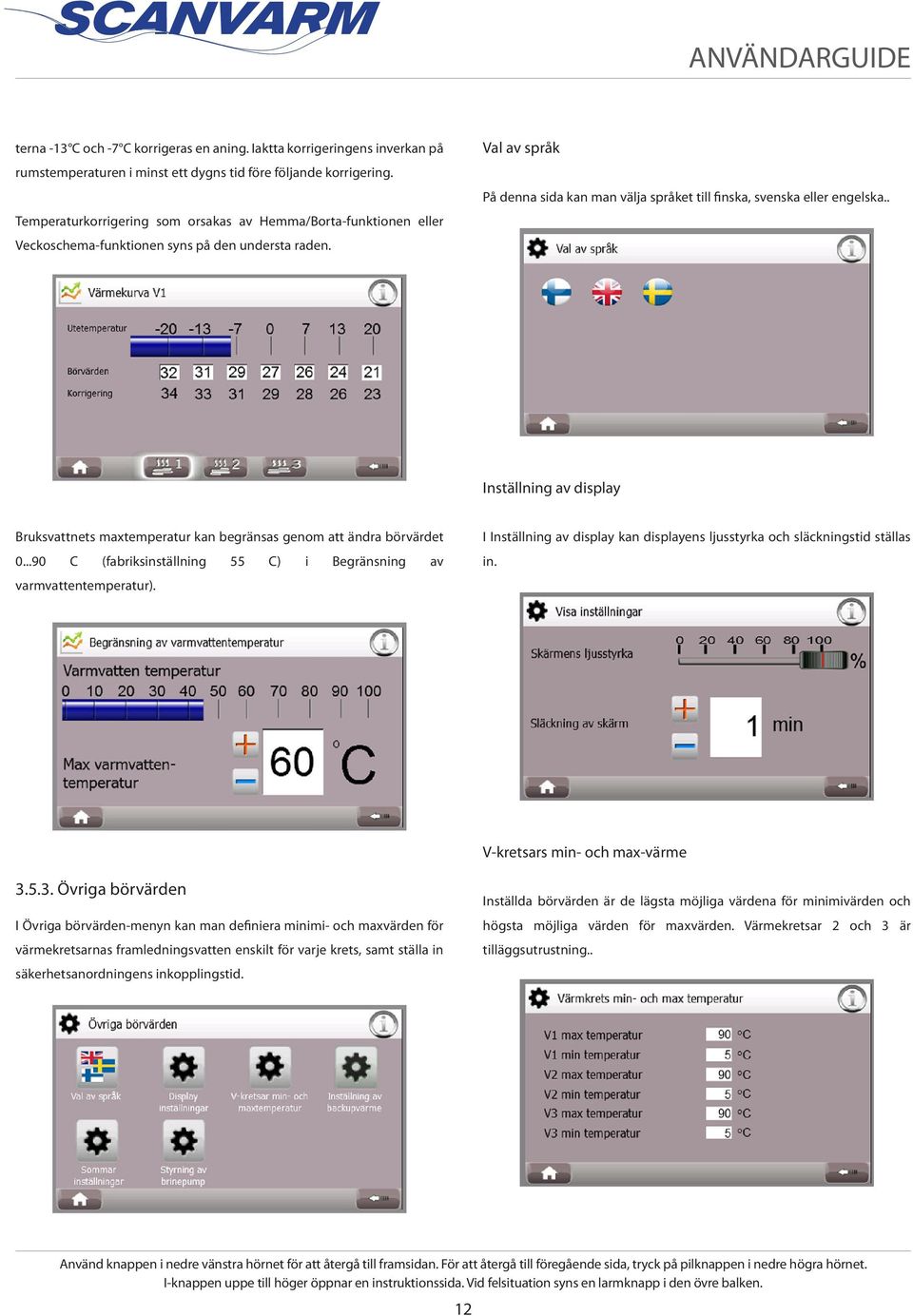

12 ANVÄNDARGUIDE terna -13 C och -7 C korrigeras en aning. Iaktta korrigeringens inverkan på rumstemperaturen i minst ett dygns tid före följande korrigering. Temperaturkorrigering som orsakas av Hemma/Borta-funktionen eller Veckoschema-funktionen syns på den understa raden. Val av språk På denna sida kan man välja språket till finska, svenska eller engelska.. Inställning av display Bruksvattnets maxtemperatur kan begränsas genom att ändra börvärdet C (fabriksinställning 55 C) i Begränsning av varmvattentemperatur). I Inställning av display kan displayens ljusstyrka och släckningstid ställas in. V-kretsars min- och max-värme Övriga börvärden I Övriga börvärden-menyn kan man definiera minimi- och maxvärden för värmekretsarnas framledningsvatten enskilt för varje krets, samt ställa in säkerhetsanordningens inkopplingstid. Inställda börvärden är de lägsta möjliga värdena för minimivärden och högsta möjliga värden för maxvärden. Värmekretsar 2 och 3 är tilläggsutrustning.. Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. 12

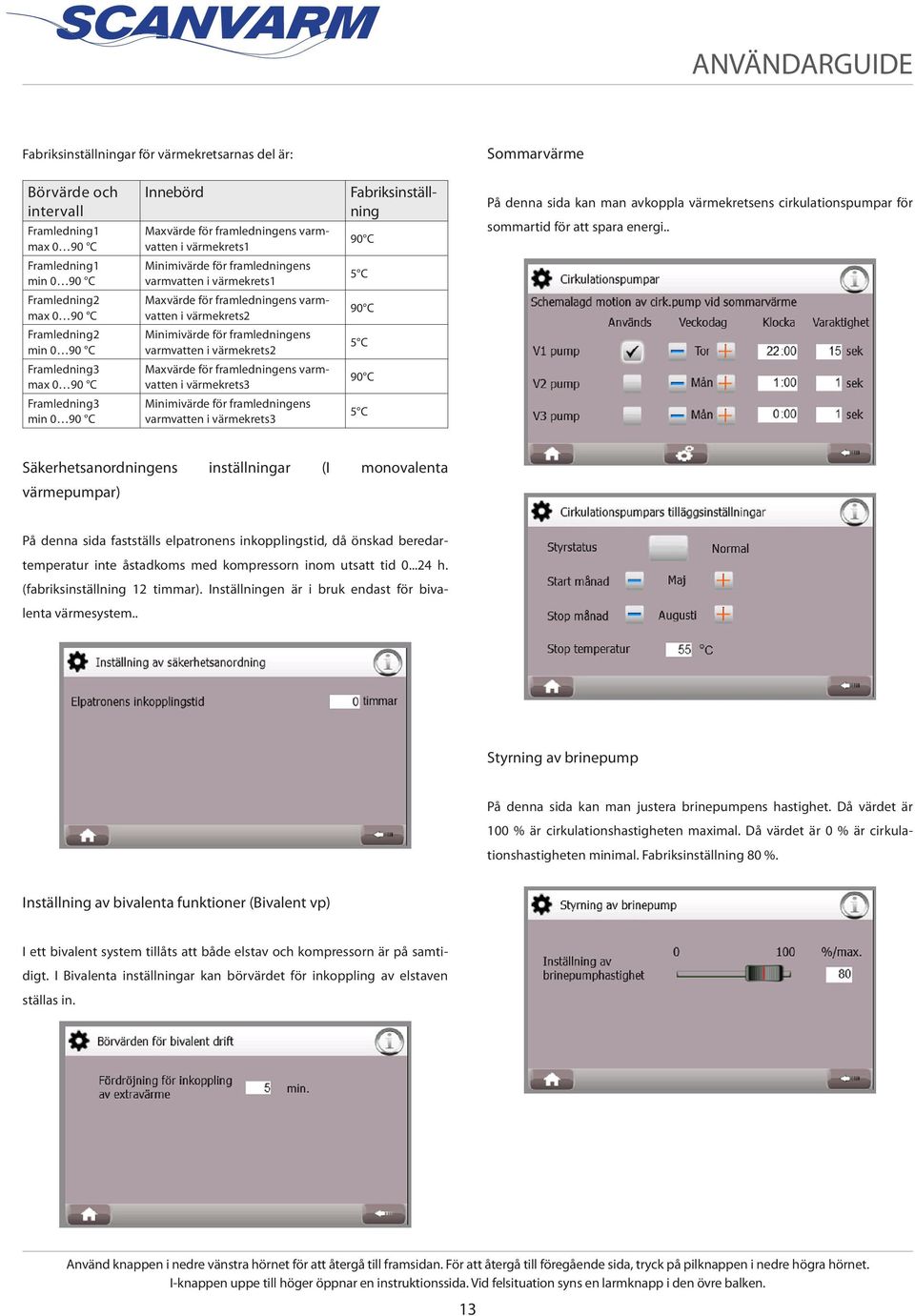

13 ANVÄNDARGUIDE Fabriksinställningar för värmekretsarnas del är: Sommarvärme Börvärde och intervall Framledning1 max 0 90 C Framledning1 min 0 90 C Framledning2 max 0 90 C Framledning2 min 0 90 C Framledning3 max 0 90 C Framledning3 min 0 90 C Innebörd Maxvärde för framledningens varmvatten i värmekrets1 Minimivärde för framledningens varmvatten i värmekrets1 Maxvärde för framledningens varmvatten i värmekrets2 Minimivärde för framledningens varmvatten i värmekrets2 Maxvärde för framledningens varmvatten i värmekrets3 Minimivärde för framledningens varmvatten i värmekrets3 Fabriksinställning 90 C 5 C 90 C 5 C 90 C 5 C På denna sida kan man avkoppla värmekretsens cirkulationspumpar för sommartid för att spara energi.. Säkerhetsanordningens inställningar (I monovalenta värmepumpar) På denna sida fastställs elpatronens inkopplingstid, då önskad beredartemperatur inte åstadkoms med kompressorn inom utsatt tid h. (fabriksinställning 12 timmar). Inställningen är i bruk endast för bivalenta värmesystem.. Styrning av brinepump På denna sida kan man justera brinepumpens hastighet. Då värdet är 100 % är cirkulationshastigheten maximal. Då värdet är 0 % är cirkulationshastigheten minimal. Fabriksinställning 80 %. Inställning av bivalenta funktioner (Bivalent vp) I ett bivalent system tillåts att både elstav och kompressorn är på samtidigt. I Bivalenta inställningar kan börvärdet för inkoppling av elstaven ställas in. Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. 13

14 ANVÄNDARGUIDE Mätningar Jordvärmepumpens verksamhet kan övervakas med hjälp av olika mätningar. Navigeringen på Mätningar-sidorna sker via sidnumreringen i nedre balken. Mätningar-skärmens värden beskriver hur värmepumpen fungerar i olika förhållanden, och sidans värden kan ej ändras. Kolumnen till vänster visar de aktuella mätningsvärdena och den högra kolumnen motsvarande börvärden. Bläddringsbara värden är alla mätningsresultat av alla sensorer, kompressorernas drifttider och elpatronens drifttid. Möjlig tilläggsutrustning är: Tilläggsutrustning Värmekrets 2 Värmekrets 3 eller Begränsning av varmvattentemperaturs Mätning av rumstemperatur Driftkontroll Mer information i kapitlet Värmekurvor, Veckoschema Värmekurvor, Veckoschema Värmekurvor Snabbfunktioner, Värmekurvor Alarm Tilläggsutrustning På denna sida kan man se standardutrustning samt inskaffad tilläggsutrustning. Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. 14

15 INSTALLATIONSGUIDE 4. INSTALLATIONSARBETEN 4.1. Före installation Rörinstallationsarbeten i samband med installation av Scanvarm-jordvärmepumpen får endast uträttas av en person med behörig utbildning. Anordningarna ska installeras enligt instruktioner och efter installation ska checklistan kontrolleras för att minimera risken för elinstallationer. Tillverkaren ansvarar inte för skador på fel installerade produkter, eller för kostnader därav. Kontrollera att alla nödvändiga slangar och sensorer är inkluderade i leveransen jordvärmepumpen är rätt placerad anslutningarna på jordvärmepumpens tak är oskadda huvudsäkringen och jordvärmepumpens säkring är av rätt storlek (se tekniska data) kollektorslangen i marken och inmatningsslangar är korrekt installerade Transport Scanvarm-jordvärmepumpen ska alltid transporteras upprätt. Om pumpen måste lutas t.ex. vid dörröppningar rekommenderar vi att enheten lutas bakåt. Om lutningsgraden är över 45 ska kylenheten avlägsnas från pumpen före lutningen. Värmepumpen kan flyttas med t.ex. en gaffellastare underifrån. Det är absolut förbjudet att vistas under en upplyft enhet! Under jordvärmepumpen finns ett transportunderlag (se bild) som är fäst med skruvar. Transportunderlaget av trä samt skruvarna (4 st.) avlägsnas och pumpen förses med de medfövande justerbara fötterna avscedda för slutlig installation. Avlägsna transportunderlaget t.ex. med en gaffellastare Placering av jordvärmepumpen Vi rekommenderar att Scanvarm-jordvärmepumpen placeras i ett varmt utrymme försett med golvbrunn. Under installationen, då kollektorn fylls på, kan vatten-etanollösning stänka på golvet. Utrymmet behöver inte vara brandsäkert. Vi rekommenderar att lämna ca 30 cm installationsutrymme ovanför anordningen. Golvet bör uthärda jordvärmepumpens vikt då den är försedd med full vattenberedare (egenvikt + 500kg). Golvet bör också vara tillräckligt jämnt, eftersom pumpen bör installeras så vågrätt som möjligt. De slutliga justeringarna kan göras med de justerbara fötterna under anordningen Att öppna förpackningen Avlägsna skyddsplasten och hörnskydden. Kontrollera att pumpen inte har tagit skada under transporten. Om pumpen har skador ska transportföretaget genast informeras. Kontrollera genast även leveransinnehållet. Basutrustningspaketet för Scanvarms SCc-modell innehåller följande delar: 2 x flexibel kollektorslang (ca 600 mm) utegivare 4 x justerbar fot köldbärarkrets påfyllnadsgrupp påfyllnadsflaska och säkerhetsventil Kontakta pumpens återförsäljare inom fem dagar, ifall eventuell tilläggsutrustning som nämns i beställningen fattas Utrymmeskrav Scanvarm SCc-jordvärmepumpen kan fritt placeras i det tekniska utrymmet eller i grovköket. Anläggningen behöver minimalt med golvutrymme, knappt mer än dess yttre mått. Sidan på vilken kollektoranslutningar ska installeras kräver ca cm installationsutrymme. Med tanke på 15

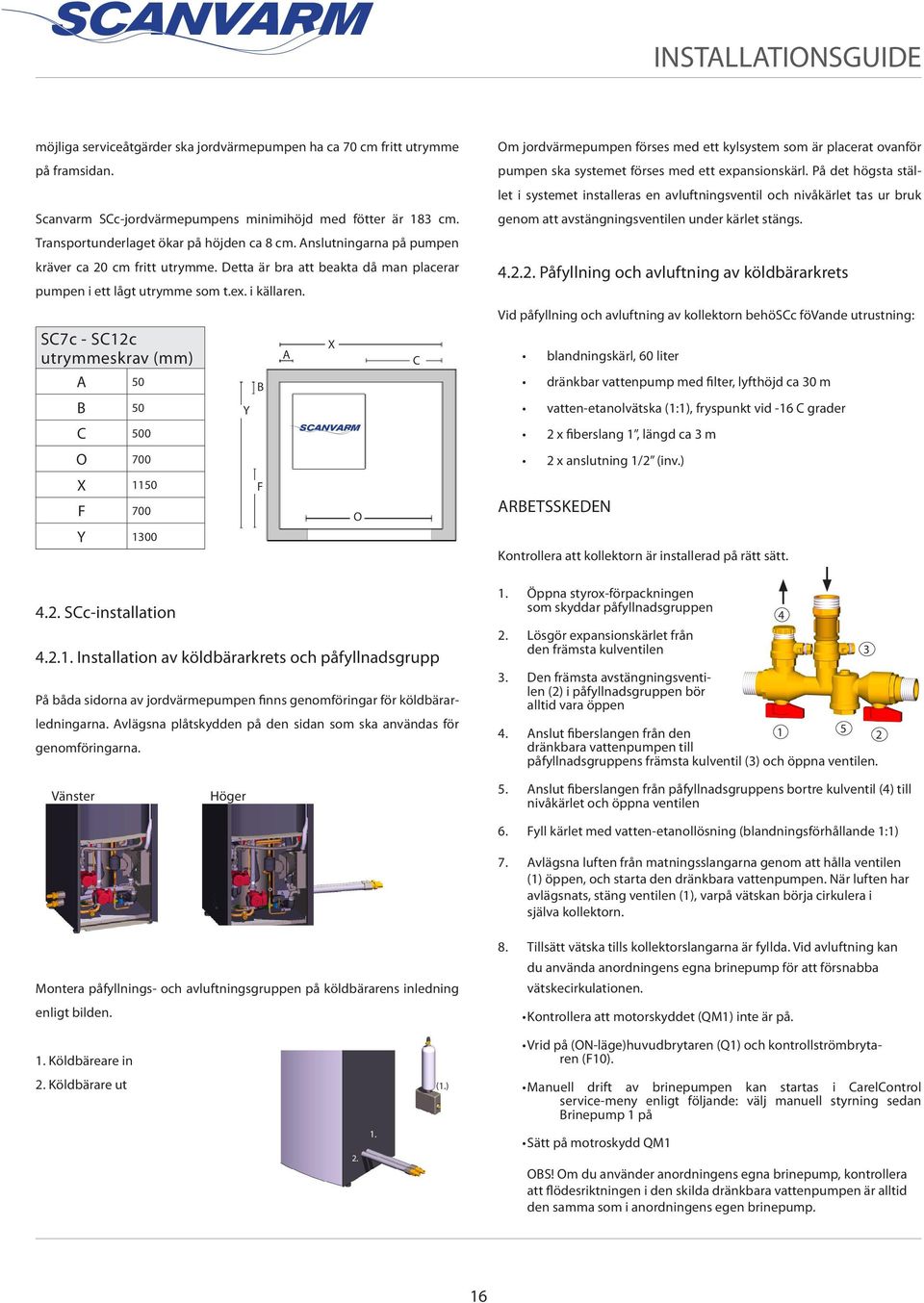

16 INSTALLATIONSGUIDE möjliga serviceåtgärder ska jordvärmepumpen ha ca 70 cm fritt utrymme på framsidan. Scanvarm SCc-jordvärmepumpens minimihöjd med fötter är 183 cm. Transportunderlaget ökar på höjden ca 8 cm. Anslutningarna på pumpen kräver ca 20 cm fritt utrymme. Detta är bra att beakta då man placerar pumpen i ett lågt utrymme som t.ex. i källaren. SC7c - SC12c utrymmeskrav (mm) A 50 B 50 C 500 O 700 Y B A X SCANVARM C Om jordvärmepumpen förses med ett kylsystem som är placerat ovanför pumpen ska systemet förses med ett expansionskärl. På det högsta stället i systemet installeras en avluftningsventil och nivåkärlet tas ur bruk genom att avstängningsventilen under kärlet stängs Påfyllning och avluftning av köldbärarkrets Vid påfyllning och avluftning av kollektorn behöscc fövande utrustning: blandningskärl, 60 liter dränkbar vattenpump med filter, lyfthöjd ca 30 m vatten-etanolvätska (1:1), fryspunkt vid -16 C grader 2 x fiberslang 1, längd ca 3 m 2 x anslutning 1/2 (inv.) X 1150 F 700 F O ARBETSSKEDEN Y 1300 Kontrollera att kollektorn är installerad på rätt sätt SCc-installation Installation av köldbärarkrets och påfyllnadsgrupp På båda sidorna av jordvärmepumpen finns genomföringar för köldbärarledningarna. Avlägsna plåtskydden på den sidan som ska användas för genomföringarna. 1. Öppna styrox-förpackningen som skyddar påfyllnadsgruppen 2. Lösgör expansionskärlet från den främsta kulventilen 3. Den främsta avstängningsventilen (2) i påfyllnadsgruppen bör alltid vara öppen 4. Anslut fiberslangen från den dränkbara vattenpumpen till påfyllnadsgruppens främsta kulventil (3) och öppna ventilen. 4 3 Vänster Höger 5. Anslut fiberslangen från påfyllnadsgruppens bortre kulventil (4) till nivåkärlet och öppna ventilen 6. Fyll kärlet med vatten-etanollösning (blandningsförhållande 1:1) 7. Avlägsna luften från matningsslangarna genom att hålla ventilen (1) öppen, och starta den dränkbara vattenpumpen. När luften har avlägsnats, stäng ventilen (1), varpå vätskan börja cirkulera i själva kollektorn. Montera påfyllnings- och avluftningsgruppen på köldbärarens inledning enligt bilden. 8. Tillsätt vätska tills kollektorslangarna är fyllda. Vid avluftning kan du använda anordningens egna brinepump för att försnabba vätskecirkulationen. Kontrollera att motorskyddet (QM1) inte är på. 1. Köldbäreare in Vrid på (ON-läge)huvudbrytaren (Q1) och kontrollströmbrytaren (F10). 2. Köldbärare ut (1.) Manuell drift av brinepumpen kan startas i CarelControl service-meny enligt följande: välj manuell styrning sedan Brinepump 1 på Sätt på motroskydd QM1 OBS! Om du använder anordningens egna brinepump, kontrollera att flödesriktningen i den skilda dränkbara vattenpumpen är alltid den samma som i anordningens egen brinepump. 16

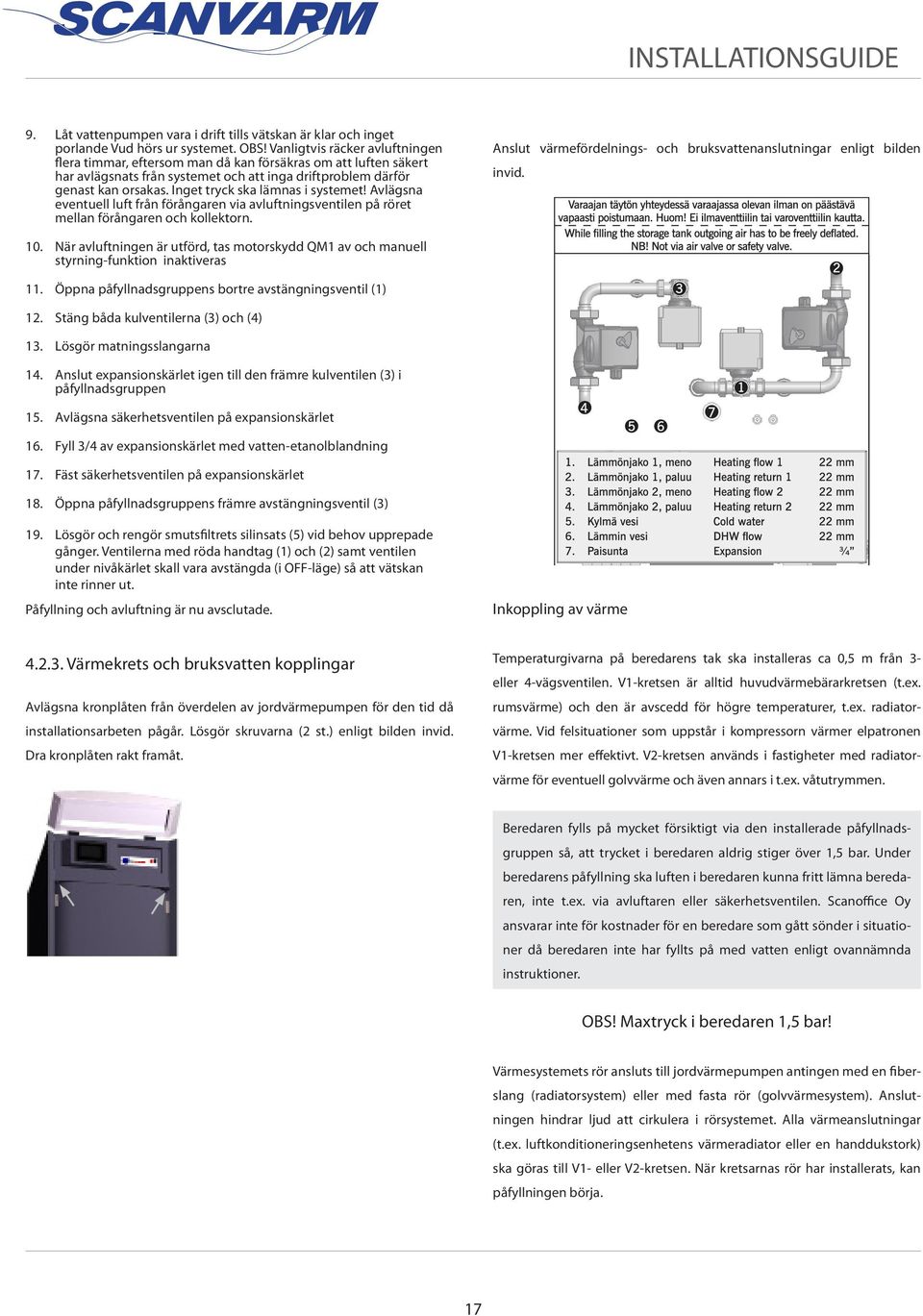

17 INSTALLATIONSGUIDE 9. Låt vattenpumpen vara i drift tills vätskan är klar och inget porlande Vud hörs ur systemet. OBS! Vanligtvis räcker avluftningen flera timmar, eftersom man då kan försäkras om att luften säkert har avlägsnats från systemet och att inga driftproblem därför genast kan orsakas. Inget tryck ska lämnas i systemet! Avlägsna eventuell luft från förångaren via avluftningsventilen på röret mellan förångaren och kollektorn. Anslut värmefördelnings- och bruksvattenanslutningar enligt bilden invid. 10. När avluftningen är utförd, tas motorskydd QM1 av och manuell styrning-funktion inaktiveras 11. Öppna påfyllnadsgruppens bortre avstängningsventil (1) 12. Stäng båda kulventilerna (3) och (4) 13. Lösgör matningsslangarna 14. Anslut expansionskärlet igen till den främre kulventilen (3) i påfyllnadsgruppen 15. Avlägsna säkerhetsventilen på expansionskärlet 16. Fyll 3/4 av expansionskärlet med vatten-etanolblandning 17. Fäst säkerhetsventilen på expansionskärlet 18. Öppna påfyllnadsgruppens främre avstängningsventil (3) 19. Lösgör och rengör smutsfiltrets silinsats (5) vid behov upprepade gånger. Ventilerna med röda handtag (1) och (2) samt ventilen under nivåkärlet skall vara avstängda (i OFF-läge) så att vätskan inte rinner ut. Påfyllning och avluftning är nu avsclutade. Inkoppling av värme Värmekrets och bruksvatten kopplingar Avlägsna kronplåten från överdelen av jordvärmepumpen för den tid då installationsarbeten pågår. Lösgör skruvarna (2 st.) enligt bilden invid. Dra kronplåten rakt framåt. Temperaturgivarna på beredarens tak ska installeras ca 0,5 m från 3- eller 4-vägsventilen. V1-kretsen är alltid huvudvärmebärarkretsen (t.ex. rumsvärme) och den är avscedd för högre temperaturer, t.ex. radiatorvärme. Vid felsituationer som uppstår i kompressorn värmer elpatronen V1-kretsen mer effektivt. V2-kretsen används i fastigheter med radiatorvärme för eventuell golvvärme och även annars i t.ex. våtutrymmen. Beredaren fylls på mycket försiktigt via den installerade påfyllnadsgruppen så, att trycket i beredaren aldrig stiger över 1,5 bar. Under beredarens påfyllning ska luften i beredaren kunna fritt lämna beredaren, inte t.ex. via avluftaren eller säkerhetsventilen. Scanoffice Oy ansvarar inte för kostnader för en beredare som gått sönder i situationer då beredaren inte har fyllts på med vatten enligt ovannämnda instruktioner. OBS! Maxtryck i beredaren 1,5 bar! Värmesystemets rör ansluts till jordvärmepumpen antingen med en fiberslang (radiatorsystem) eller med fasta rör (golvvärmesystem). Anslutningen hindrar ljud att cirkulera i rörsystemet. Alla värmeanslutningar (t.ex. luftkonditioneringsenhetens värmeradiator eller en handdukstork) ska göras till V1- eller V2-kretsen. När kretsarnas rör har installerats, kan påfyllningen börja. 17

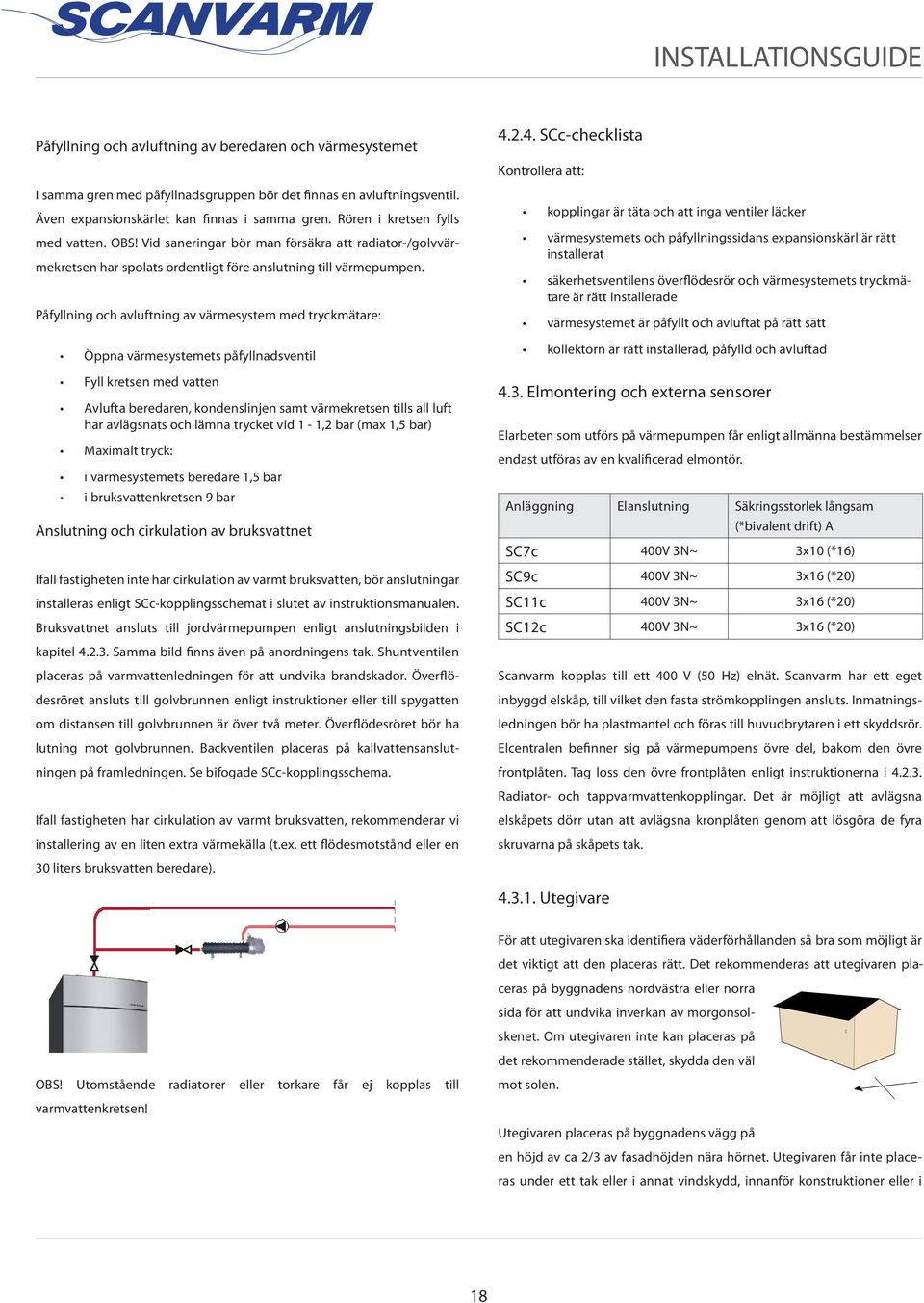

18 INSTALLATIONSGUIDE Påfyllning och avluftning av beredaren och värmesystemet I samma gren med påfyllnadsgruppen bör det finnas en avluftningsventil. Även expansionskärlet kan finnas i samma gren. Rören i kretsen fylls med vatten. OBS! Vid saneringar bör man försäkra att radiator-/golvvärmekretsen har spolats ordentligt före anslutning till värmepumpen. Påfyllning och avluftning av värmesystem med tryckmätare: Öppna värmesystemets påfyllnadsventil Fyll kretsen med vatten Avlufta beredaren, kondenslinjen samt värmekretsen tills all luft har avlägsnats och lämna trycket vid 1-1,2 bar (max 1,5 bar) Maximalt tryck: i värmesystemets beredare 1,5 bar i bruksvattenkretsen 9 bar Anslutning och cirkulation av bruksvattnet Ifall fastigheten inte har cirkulation av varmt bruksvatten, bör anslutningar installeras enligt SCc-kopplingsschemat i slutet av instruktionsmanualen. Bruksvattnet ansluts till jordvärmepumpen enligt anslutningsbilden i kapitel Samma bild finns även på anordningens tak. Shuntventilen placeras på varmvattenledningen för att undvika brandskador. Överflödesröret ansluts till golvbrunnen enligt instruktioner eller till spygatten om distansen till golvbrunnen är över två meter. Överflödesröret bör ha lutning mot golvbrunnen. Backventilen placeras på kallvattensanslutningen på framledningen. Se bifogade SCc-kopplingsschema. Ifall fastigheten har cirkulation av varmt bruksvatten, rekommenderar vi installering av en liten extra värmekälla (t.ex. ett flödesmotstånd eller en 30 liters bruksvatten beredare) SCc-checklista Kontrollera att: kopplingar är täta och att inga ventiler läcker värmesystemets och påfyllningssidans expansionskärl är rätt installerat säkerhetsventilens överflödesrör och värmesystemets tryckmätare är rätt installerade värmesystemet är påfyllt och avluftat på rätt sätt kollektorn är rätt installerad, påfylld och avluftad 4.3. Elmontering och externa sensorer Elarbeten som utförs på värmepumpen får enligt allmänna bestämmelser endast utföras av en kvalificerad elmontör. Anläggning Elanslutning Säkringsstorlek långsam (*bivalent drift) A SC7c 400V 3N~ 3x10 (*16) SC9c 400V 3N~ 3x16 (*20) SC11c 400V 3N~ 3x16 (*20) SC12c 400V 3N~ 3x16 (*20) Scanvarm kopplas till ett 400 V (50 Hz) elnät. Scanvarm har ett eget inbyggd elskåp, till vilket den fasta strömkopplingen ansluts. Inmatningsledningen bör ha plastmantel och föras till huvudbrytaren i ett skyddsrör. Elcentralen befinner sig på värmepumpens övre del, bakom den övre frontplåten. Tag loss den övre frontplåten enligt instruktionerna i Radiator- och tappvarmvattenkopplingar. Det är möjligt att avlägsna elskåpets dörr utan att avlägsna kronplåten genom att lösgöra de fyra skruvarna på skåpets tak Utegivare OBS! Utomstående radiatorer eller torkare får ej kopplas till varmvattenkretsen! För att utegivaren ska identifiera väderförhållanden så bra som möjligt är det viktigt att den placeras rätt. Det rekommenderas att utegivaren placeras på byggnadens nordvästra eller norra sida för att undvika inverkan av morgonsolskenet. Om utegivaren inte kan placeras på det rekommenderade stället, skydda den väl mot solen. Utegivaren placeras på byggnadens vägg på en höjd av ca 2/3 av fasadhöjden nära hörnet. Utegivaren får inte placeras under ett tak eller i annat vindskydd, innanför konstruktioner eller i 18

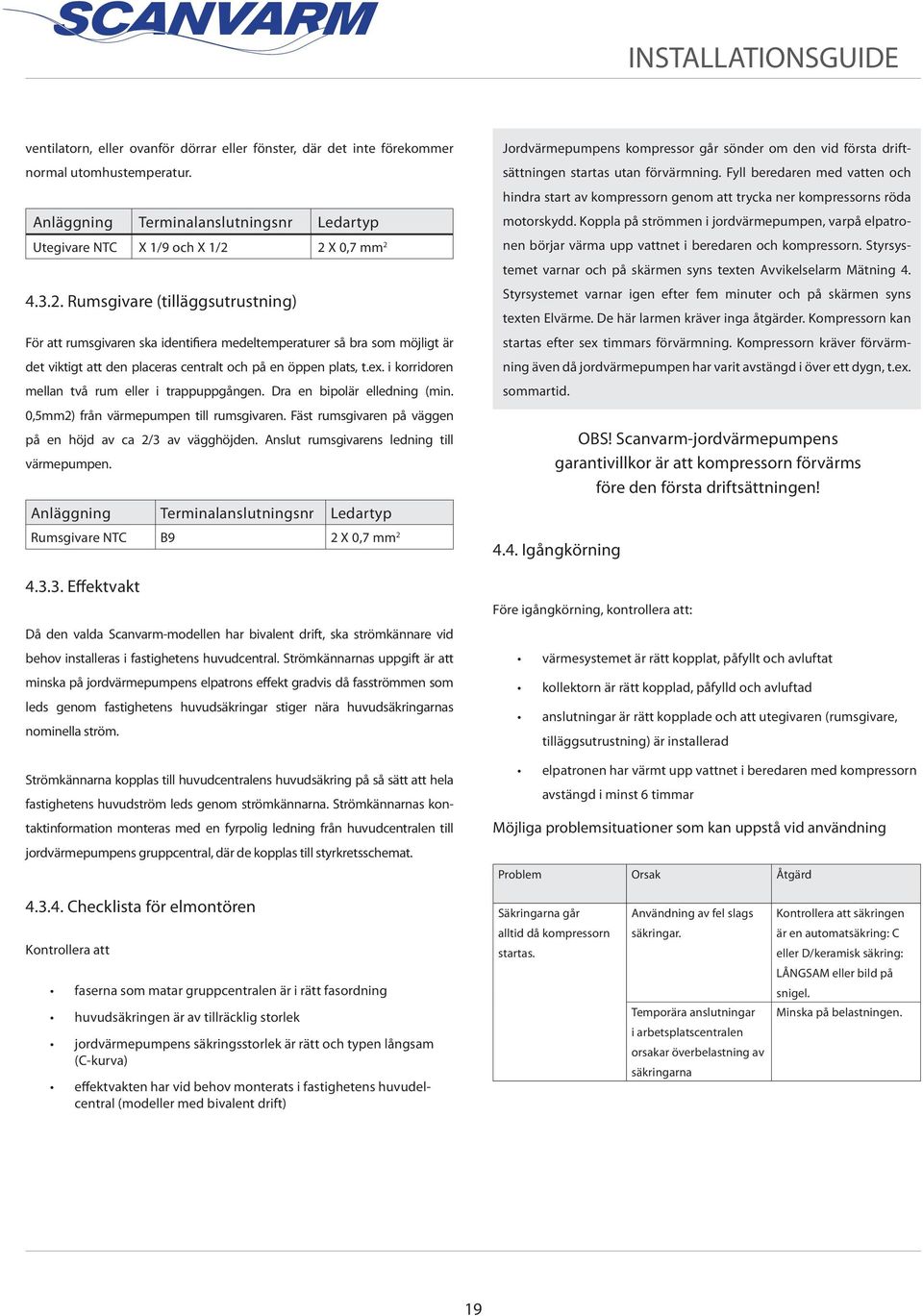

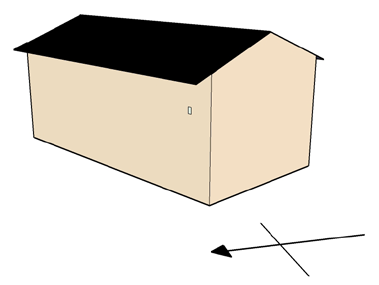

19 INSTALLATIONSGUIDE ventilatorn, eller ovanför dörrar eller fönster, där det inte förekommer normal utomhustemperatur. Anläggning Terminalanslutningsnr Ledartyp Utegivare NTC X 1/9 och X 1/2 2 X 0,7 mm Rumsgivare (tilläggsutrustning) För att rumsgivaren ska identifiera medeltemperaturer så bra som möjligt är det viktigt att den placeras centralt och på en öppen plats, t.ex. i korridoren mellan två rum eller i trappuppgången. Dra en bipolär elledning (min. 0,5mm2) från värmepumpen till rumsgivaren. Fäst rumsgivaren på väggen på en höjd av ca 2/3 av vägghöjden. Anslut rumsgivarens ledning till värmepumpen. Anläggning Terminalanslutningsnr Ledartyp Rumsgivare NTC B9 2 X 0,7 mm Effektvakt Då den valda Scanvarm-modellen har bivalent drift, ska strömkännare vid behov installeras i fastighetens huvudcentral. Strömkännarnas uppgift är att minska på jordvärmepumpens elpatrons effekt gradvis då fasströmmen som leds genom fastighetens huvudsäkringar stiger nära huvudsäkringarnas nominella ström. Strömkännarna kopplas till huvudcentralens huvudsäkring på så sätt att hela fastighetens huvudström leds genom strömkännarna. Strömkännarnas kontaktinformation monteras med en fyrpolig ledning från huvudcentralen till jordvärmepumpens gruppcentral, där de kopplas till styrkretsschemat. Jordvärmepumpens kompressor går sönder om den vid första driftsättningen startas utan förvärmning. Fyll beredaren med vatten och hindra start av kompressorn genom att trycka ner kompressorns röda motorskydd. Koppla på strömmen i jordvärmepumpen, varpå elpatronen börjar värma upp vattnet i beredaren och kompressorn. Styrsystemet varnar och på skärmen syns texten Avvikelselarm Mätning 4. Styrsystemet varnar igen efter fem minuter och på skärmen syns texten Elvärme. De här larmen kräver inga åtgärder. Kompressorn kan startas efter sex timmars förvärmning. Kompressorn kräver förvärmning även då jordvärmepumpen har varit avstängd i över ett dygn, t.ex. sommartid. OBS! Scanvarm-jordvärmepumpens garantivillkor är att kompressorn förvärms före den första driftsättningen! 4.4. Igångkörning Före igångkörning, kontrollera att: värmesystemet är rätt kopplat, påfyllt och avluftat kollektorn är rätt kopplad, påfylld och avluftad anslutningar är rätt kopplade och att utegivaren (rumsgivare, tilläggsutrustning) är installerad elpatronen har värmt upp vattnet i beredaren med kompressorn avstängd i minst 6 timmar Möjliga problemsituationer som kan uppstå vid användning Problem Orsak Åtgärd Checklista för elmontören Kontrollera att faserna som matar gruppcentralen är i rätt fasordning huvudsäkringen är av tillräcklig storlek jordvärmepumpens säkringsstorlek är rätt och typen långsam (C-kurva) effektvakten har vid behov monterats i fastighetens huvudelcentral (modeller med bivalent drift) Säkringarna går alltid då kompressorn startas. Användning av fel slags säkringar. Temporära anslutningar i arbetsplatscentralen orsakar överbelastning av säkringarna Kontrollera att säkringen är en automatsäkring: C eller D/keramisk säkring: LÅNGSAM eller bild på snigel. Minska på belastningen. 19

20 INSTALLATIONSGUIDE Köldbärarkretsens pump startar inte. Kompressorn går en kort tid, varefter förångarens tryckreglering slutar fungera. Vätskenivån i köldbärarkretsens nivåkärl sjunker plötsligt efter igångkörning. Termiska överlastreläer utlöses vid igångkörning. Styrsystemet får ingen ström. Styrsystemet har inte lov att starta pumpen. Avstängningsventilerna är i påfyllningsläge. Motorskyddet på köldbärarkretsens cirkulationspump har löst ut. Möjligen luft i köldbärarkretsen. Möjligt läckage i köldmediumkretsen. Ett läckage i anläggningen (stark lukt av etanol), ett läckage eller fortfarande luft i köldbärarkretsen. Kompressorn eller kollektorpumpen har kortslutning eller någon fas är inte på. Säkringar i byggnadens huvudelcentral har gått eller löst ut. Kontrollera styrsystemets säkring. Kontrollera mätnings-/ inställningsvärden. Kontrollera att avluftningsoch påfyllnadsventilerna är stängda (i OFF-läge) och att mellanventilen är öppen. Kvittera motorskyddet och kontrollera börvärden från elritningen. Avlufta köldbärarkretsen. Kontakta tillverkaren. Kontrollera kondition av avluftningsgruppens ventiler, avluftaren och kollektorpumpens axeltätning samt om möjligt köldbärarkretsens skarvanslutningar, eller gör avluftning. Kontrollera anslutningar. Kontrollera och byt ut säkringar vid behov. I Service-kapitlets punkt Manuell styrning kan kompressorer, pumpar och ventiler styras manuellt. Detta lättar felsökningsprocessen och kan vara till hjälp vid igångkörningsproblem. 20

21 SERVICEGUIDE 5. SERVICE 5.1. Service och underhåll Scanvarm är ett lättskött och pålitligt värmesystem, och det kräver inte regelbundna underhållsåtgärder. Om installationsarbetet är välutfört enligt givna instruktioner kräver anläggningen sällan service. Det är bra att kontrollera nivåkärlet och brinekretsens filter med två veckors mellanrum under de första månaderna och efter det ungefär en gång i månaden under det första bruksåret. En mera utförlig instruktion om smutsfilterns rengörning finns i Påfyllnad och avluftning av köldbärarkrets, arbetsmoment Möjliga problemsituationer som kan uppstå vid användning Problem Möjlig orsak Åtgärd Kompressorn startar inte. Kompressorn startar inte och på manöverpanelens skärm syns texten: felaktig fasordning eller Motorskyddet har löst ut. Kompressorn startar inte och på manöverpanelens skärm syns texten: Lågtryckspressostat har löst ut eller Högtryckspressostat har löst ut. Kompressorn startar inte och på manöverpanelens skärm syns texten: avvikelselarm mätning 4 kompressorns funktion. Ingen text syns på manöverpanelen. Tillräcklig temperatur i beredaren enligt reglering. Kompressorn har varit avstängd i under 1 min. Säkringsfel Elnätets fasordning är felaktig Elnätets fasordning är felaktig Motorskyddet har löst ut. Lågtryckspressostatet har löst ut Högtryckspressostatet har löst ut Motorskyddet har löst ut. Tryckregleringens sugtryck har löst ut. Anläggningen får ingen ström. Säkringen har gått. Skärmen är sönder eller skärmens kabel sitter löst eller är sönder Inga åtgärder. Inga åtgärder. Kontrollera säkringarna i huvudcentralen. Kontakta elmontör Kontakta elmontör Kontrollera motorskyddets reglervärden, tryck motorskyddet till start-läge och kvittera larmet från manöverpanelens skärm. Ifall felet inte försvinner, kontakta elmontör Kontrollera brinepumpens funktion genom att tvångsköra den i servicemenyn och kvittera larmet på manöverpanelens skärm. Kontrollera kondensorpumpens funktion genom att tvångsköra den i servicemenyn och kvittera larmet på manöverpanelens skärm. Tryck motorskyddet i botten. Kvittera knappen. Kontrollera att styrströmmen och huvudbrytaren är påkopplade. Byt ut säkringen till en ny (125 ma). Kontakta servicen. 21

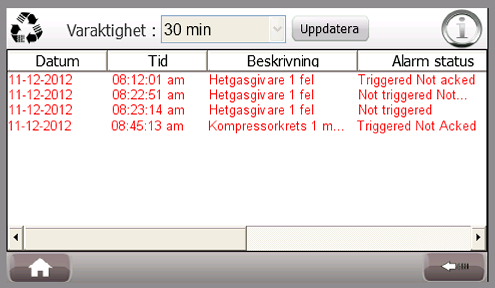

22 SERVICEGUIDE Värmekapaciteten är otillräcklig Skärmens Mätningarsidans börvärde och mätvärde stämmer inte överens. Kompressorn går ständigt eller under långa perioder. Om vädret plötsligt blir kallare kan det orsaka en temporärt otillräcklig värmekapacitet i nya byggnader, då fukt i konstruktionerna binder mycket värmeeffekt vid torkning. Under det första året är det eventuellt inte möjligt att få full värmekapacitet ur marken, eftersom jorden runt kollektorn inte har tätnat än. Någon korrigeringsåtgärd (t.ex. veckoschema eller hemma/borta) är i bruk, som korrigerar det ursprungliga börvärdet. En överbelastningssituation orsakad av en blixt har söndrat styrsystemet (ingår ej i garantin), vilket får temperaturer att sjunka från egentliga värden. Reglermotorn är inställd på manuell drift, varpå reglering inte sker. Under sommaren, då rumstemperaturen i fastigheten stiger över reglervärdet, visar framledningens temperaturgivare denna temperatur istället för framledningens temperatur, eftersom värmekretsens temperatur stiger. Värmebehovet är stort p.g.a. t.ex. hård kyla eller för att fukt i nya byggnaders konstruktioner binder mycket värmeeffekt vid torkning. Köldmediumbrist, vilket framgår som ett bubblande i nivåkärlet efter flera minuters drift. Inga åtgärder. Inga åtgärder. Vid behov, ta korrigeringsåtgärden ur bruk. Styrenheten bör bytas ut (ingår ej i garantin). Återställ reglermotorn till automatisk drift. Inga åtgärder. Inga åtgärder. Kontakta kylförsäljaren eller servicen. Ifall instruktionerna ovan inte hjälper, kontakta först anläggningens installatör eller återförsäljaren Alarm I CarelControl finns två sätt att kontrollera alarm: Aktiva alarm kan kontrolleras genom att trycka på alarmklockan på första sidan. Aktiva alarm kan kvitteras med kvitterings-knappen. Från aktiva alarm-sidan kan man gå vidare till alarmhistoria-sidan genom att trycka på knappen på sidans nedre del. Man kan se tidigare alarm genom att trycka på alarmhistoria knappen i menyfunktioner-sidan. Systemet sparar automatiskt 100 senaste alarm. I alarmhistoriens återställnings-meny kan sparad alarmhistoria nollställas. I Vs-värmepumpar kan följande alarm förekomma: Kompressorkrets 1 motorskydd har löst ut, kontrollera F1, F2 eller F3 Kompressor 1 värmeskydd har löst ut, vänta 45 min Krets 1 lågtryckspressostat har löst ut, kvittera pressostat Krets 1 högtryckspressostat har löst ut, kvittera pressostat Fel fasföljd, skifta fasföljden Beredarens börtemperatur inte nådd inom inställd tid, elpatron påslagen Ingen startinfo från kompressor 1 Felalarm från softstart AK1 eller AK4 Utegivare fel Hetgasgivare 1 fel Nedre beredare givarefel Övre beredare givarefel Värmekrets 1 givarfel Värmekrets 2 givarfel Värmekrets 3 givarfel Bruksvatten givarefel Rumstemperatur givarfel Brinekrets flödesalarm Extern alarm Elpatronen varit påslagen vid monovalent drift Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. 22

23 SERVICEGUIDE 5.4. Servicefunktioner OBS! Servicemenyn är lösenordskyddad. I servicemenyn kan man följa statusrapporter. Menyer som kan följas är digitala in- och utgångar, analoga in- och utgångar samt variabler In-och utgångars status De digitala in-och utgångarnas innebörd och funktion har dokumenterats i anläggningens elscheman. Digitala ingångarnas status På denna sida kan man följa digitala ingångarnas status Manuell styrning På denna sida förbikopplas automatiken och kompressorer, pumpar och ventiler kontrolleras manuellt. Styrningen är uppdelad i skärmar för de digitala- och analoga utgångarna. Digital Input (ID) 1 Kompressor 1 Värmeskydd 2 3 Brinekrets 1 Igång Kompressor 1 intern alarm 8 9 Fasföljdsvakt 10 Lågtrycksalarm krets 1 11 Högtrycksalarm krets 1 12 Kompressor 1 igång Mjukstart 15 Extern Alarm Strömkännare 18 Använd knappen i nedre vänstra hörnet för att återgå till framsidan. För att återgå till föregående sida, tryck på pilknappen i nedre högra hörnet. I-knappen uppe till höger öppnar en instruktionssida. Vid felsituation syns en larmknapp i den övre balken. 23
