1 5'79/ UHJXODWRUI UYlUPHSXPSV\VWHP INNEHÅLL: * Inledning 2 * Funktionsknappar 2 * Menylista 3 * Framledningens börvärde 6 * Integral 6 * Rumstemperaturgivare 7 * Tillsats drift, ett eller två steg 7 * Hög returtemperatur 7 * Begränsning av drift mot värmesystem 8 * Begränsning av tillsatsvärmedrift 8 * Hysteres för värmepump och tillsatsvärme 8 * Top-up 8 * Tappvarmvattenladdning 8 * Reglerpressostat för varmvattenproduktion 8 * Tappvarmvattenladdning med tillsatsvärme 8 * Toppvärme 9 * Köldbärarpump (KB) 9 * Värmebärarpump (CP) 9 * Ordlista 9 * Grundinställning av parametrar 10 * Mätområde for temperaturgivare 10 * Omvandlingstabell for temperaturgivare 10 * Inkoppling, el 11 JEFF Electronics AB Box Mölnlycke Tel: Fax: :22

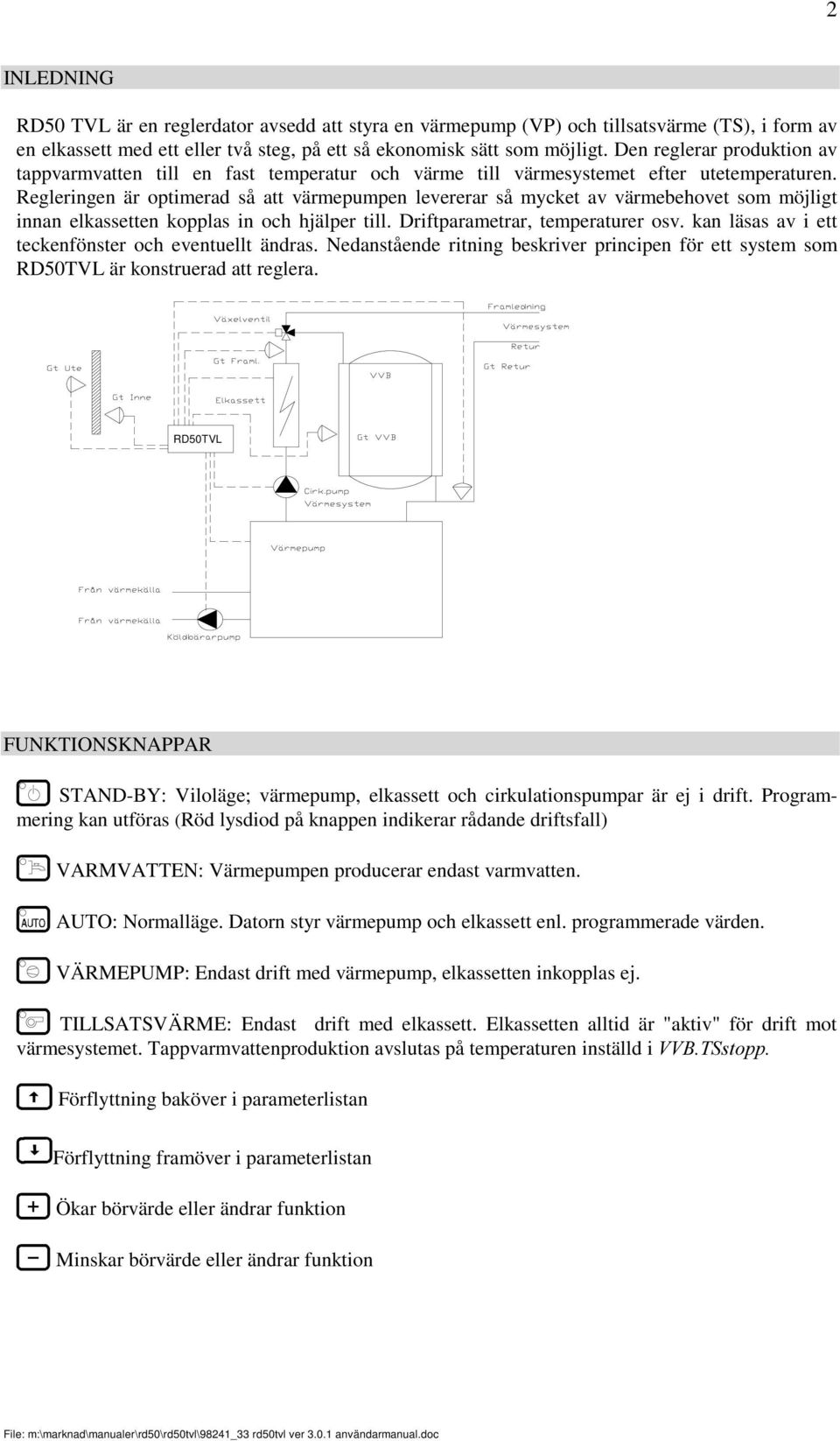

2 2 INLEDNING RD50 TVL är en reglerdator avsedd att styra en värmepump (VP) och tillsatsvärme (TS), i form av en elkassett med ett eller två steg, på ett så ekonomisk sätt som möjligt. Den reglerar produktion av tappvarmvatten till en fast temperatur och värme till värmesystemet efter utetemperaturen. Regleringen är optimerad så att värmepumpen levererar så mycket av värmebehovet som möjligt innan elkassetten kopplas in och hjälper till. Driftparametrar, temperaturer osv. kan läsas av i ett teckenfönster och eventuellt ändras. Nedanstående ritning beskriver principen för ett system som RD50TVL är konstruerad att reglera. RD50TVL FUNKTIONSKNAPPAR STAND-BY: Viloläge; värmepump, elkassett och cirkulationspumpar är ej i drift. Programmering kan utföras (Röd lysdiod på knappen indikerar rådande driftsfall) VARMVATTEN: Värmepumpen producerar endast varmvatten. AUTO: Normalläge. Datorn styr värmepump och elkassett enl. programmerade värden. VÄRMEPUMP: Endast drift med värmepump, elkassetten inkopplas ej. TILLSATSVÄRME: Endast drift med elkassett. Elkassetten alltid är "aktiv" för drift mot värmesystemet. Tappvarmvattenproduktion avslutas på temperaturen inställd i 99%76VWRSS Förflyttning baköver i parameterlistan Förflyttning framöver i parameterlistan Ökar börvärde eller ändrar funktion Minskar börvärde eller ändrar funktion

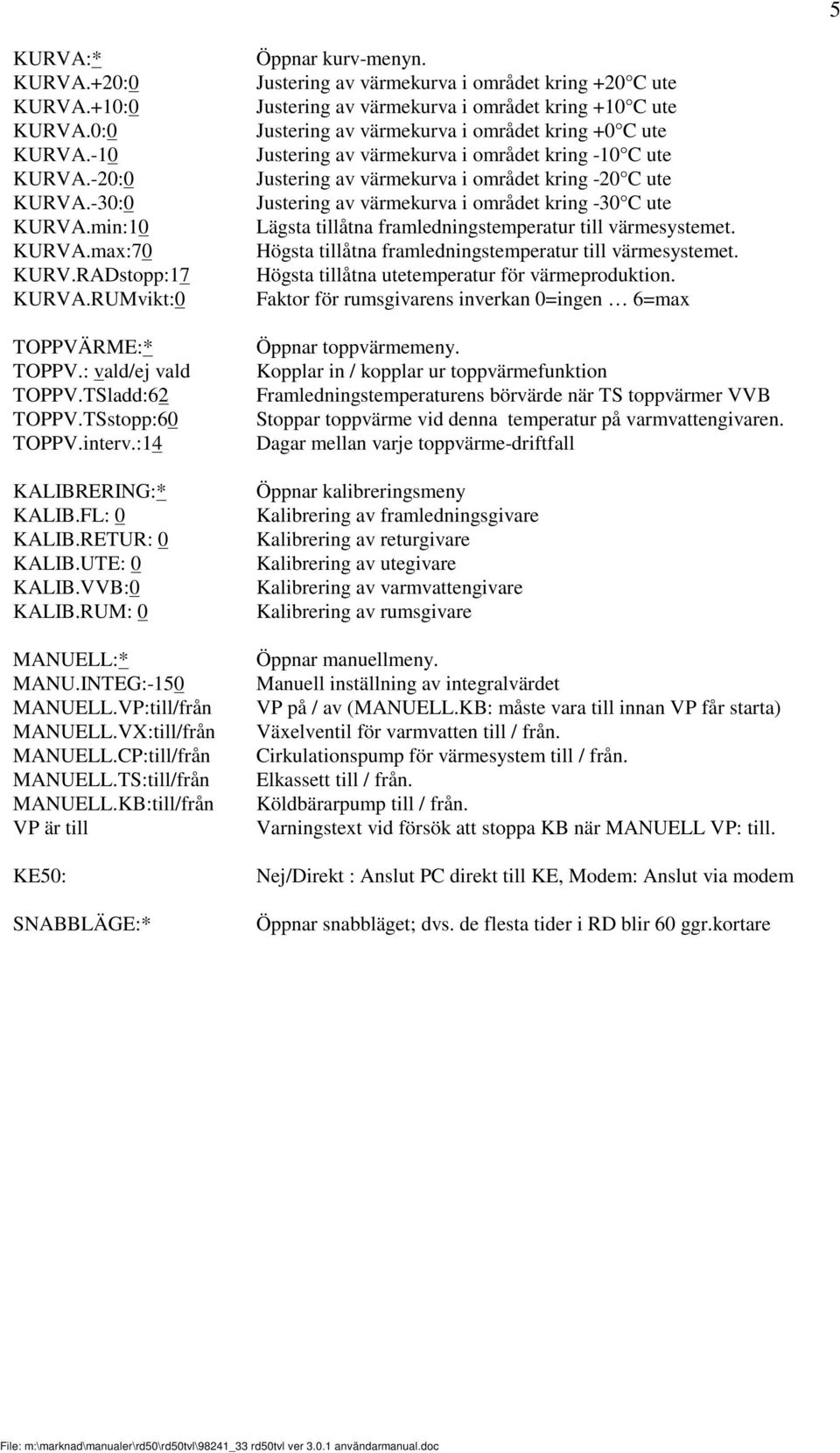

3 3 MENYLISTA För att förflytta sig mellan raderna används pilknapparna. Värden och parametrar ändras genom att använda knapparna och. För att få tillgång de olika menyerna måste man trycka så att * visas i fönstret. Menyn stängs genom att trycka så att * försvinner. De värden som visas är standardvärden vid leverans. 0 RD50 TVL 3.01SV Rad 0 visar programmets namn och versionnummer RUM giv kortslut RUM giv avbrott UTE giv kortslut UTE giv avbrott FL giv kortslut eraturgivare är kortsluten, ej inkopplad eller felaktig. Vid flera givarfel kommer menyraden att växla mellan dessa. Raden med felinformation kommer automatisk fram några sekunder efter en tryckning på reglerdatorns knappar. Raden kommer endast fram vid fel på givare eller vid larm på värmepump. FL giv avbrott RL giv kortslut RL giv avbrott VVB giv kortslut VVB giv avbrott VP LARM 1 RUMbör t:20 C 1 RUM t 21(20) C 5 UTE t 0 C 6 KURVA:40 7 SERVICE:* 8 INTEGRAL FL t 41(43) C 11 RETURt 32(48) 12 VVB 49(44,48) Rad 15: driftfall 15 DF Manuell 15 DF Standby 15 DF VP, TS från 15 DF VP rad 15 DF VP TS rad 15 DF VP vvb 15 DF VP TS vvb 15 DF TS rad 15 DF VP vvb 15 DF TS rad 15 DF TS vvb 15 DF VP larm Visar inställd, önskad rumstemperatur (börvärde). Kan justeras. Rumgivarens är-värde (bör-värde inom parentes) [utseende då rumsgivare finns med] Visar aktuell utetemperatur. Visar inställd temperaturkurva för framledningstemperaturen. OBS: Gäller endast vid värmeproduktion. Kan justeras. Öppnar meny-raderna 8 till 18 Visar anläggningens aktuella värmeöverskott eller underskott ( C minuter). Visar framledningstemperatur vid drift mot värmesystemet; är-värde (börvärde). Visar värmesystemets returtemperatur; är-värde (inställd max tillåten returtemperatur för drift av värmepumpen). Visar varmvattenberedarens temperatur Är-värde ( inställd starttemperatur, stopptemperatur ). Denna rad kan visa en av nedanstående texter Reglerdatorn står i MANUELL-läge. Reglerdatorn står i vilo- / STANDBY-LÄGE Ej driftbehov för tillfället VP producerar värme till värmesystemet VP och TS producerar värme till värmesystemet VP producerar varmvatten till varmvattenberedaren VP och TS producerar varmvatten till varmvattenberedaren TS producerar värme till värmesystemet VP producerar varmvatten till varmvattenberedaren TS producerar värme till värmesystemet TS producerar varmvatten till varmvattenberedaren Larmingång är aktiv (=utlöst motorskydd eller/och pressostat i VP)

4 Rad 16: VP status 16 VP.Manuell 16 VP.LARM 16 VP ej aktiv 16 VP till rad 16 VP till vvb 16 VP vilar n 16 VP fördröjd 16 VP hög RETUR 16 VP UTE t>17 16 VP ej behov Rad 17: TS status 17 TS.Manuell 17 TS ej aktiv 17 TS. 2 till vvb 17 TS. 1 till vvb 17 TS. 2 till rad 17 TS. 1 till rad 17 TS. 0 till vvb 17 TS. 0 till rad 17 TS UTE t>10 17 TS ej behov 18 CPfrån KBfrån 19 DRIFTTID:* DT.VP:12345t DTVPrad78vvb22 DTTS:12345 t DTTSrad78vvb22 24 ACCESS: VP:* VP.A1:-60 VP.RETURmax:52 VP.hysteres:7 TS:* TS.A2:-250 TS2.DIFF: 0 TS.UTEmax:6 TS.hysteres:15 VVB:* VVB.:ej vald/vald VVB.start:46 VVB.stopp: 50 VVB.VVBtid:20 VVB.RADtid:10 VVB.TSladd:55 VVB.TSstopp:50 4 Denna rad visar vad Värmepumpen gör just nu MANUELL-meny är aktiverad. Automatisk reglering satt ur funktion Larm på VP Reglerdatorn i läge STANDBY eller TILLSATSVÄRME VP producerar värme till värmesystemet VP producerar varmvatten till beredaren VP vilar; tid kvar till starttillstånd av VP seden senaste start / stopp. Tidsfördröjning som säkrar att köldbärarpumpen alltid är i drift innan kompressorn startar Returtemperaturen högre än VP.RETURmax. Utetemperaturen är högre än KURV.RADstopp. Ej behov för VP-drift Denna rad visar vad Elkassetterna gör just nu MANUELL-meny är aktiverad. Automatisk reglering är satt ur funktion RD i läge STANDBY eller endast TILLSATS. TS ej aktiv för tillfället. Två steg elkassett producerar varmvatten Ett steg elkassett producerar varmvatten Två steg elkassett producerar värme till värmesystemet. Ett steg elkassett producerar värme till värmesystemet. TS STANDBY mot varmvattenberedaren TS STANDBY mot värmesystemet TS kopplas ej in så länge utetemperaturen är högre än TS.UTEmax Ej behov för TS Visar driftstatus for värmebärarpump (CP) och köldbärarpump (KB). Öppnar meny för avläsning av drifttid Drifttid för värmepump Fördelning (i procent) av kompressorns drifttid; värme / varmvatten Tillsatsvärmens drifttid Fördelning (i procent) av tillsatsvärmens drifttid; värme / varmvatten Ger tillgång (=Access) till följande inställningsparametrar. Öppnas genom att trycka och tills visas i fönstret. Öppnar värmepumpsmeny med. Stänger med. Önskad tröghet som måste uppnås innan start av VP ( C min) Högsta tillåtna returtemperatur för drift av VP.diff. mellan är- och börvärde på framledning innan tvångsstart VP Öppnar tillsatsvärmemeny. Önskad tröghet som måste uppnås innan start av tillsatsvärmen ( C x min) Elkassett 2 inkopplingsdifferens (0=EJ aktiverad funktion) Max tillåten utetemperatur för start av TS (gäller ej vid larm VP).diff. mellan är- och börvärde på framledning innan tvångsstart TS Öppnar tappvarmvattenmeny. Bestämmer om det skall produceras varmvatten eller ej. Starttemperatur för varmvattenproduktion. Stopptemperatur för varmvattenproduktion Max tid för VVB-drift vid samtidigt värmebehov Max tid för drift mot värmesystem vid samtidigt VVB-behov. Framledningstemperaturens börvärde när TS är med mot VVB. Stopptemperaturen i VVB när TS är med och producerar varmvatten.

5 5 KURVA:* KURVA.+20:0 KURVA.+10:0 KURVA.0:0 KURVA.-10 KURVA.-20:0 KURVA.-30:0 KURVA.min:10 KURVA.max:70 KURV.RADstopp:17 KURVA.RUMvikt:0 TOPPVÄRME:* TOPPV.: vald/ej vald TOPPV.TSladd:62 TOPPV.TSstopp:60 TOPPV.interv.:14 KALIBRERING:* KALIB.FL: 0 KALIB.RETUR: 0 KALIB.UTE: 0 KALIB.VVB:0 KALIB.RUM: 0 MANUELL:* MANU.INTEG:-150 MANUELL.VP:till/från MANUELL.VX:till/från MANUELL.CP:till/från MANUELL.TS:till/från MANUELL.KB:till/från VP är till KE50: SNABBLÄGE:* Öppnar kurv-menyn. Justering av värmekurva i området kring +20 C ute Justering av värmekurva i området kring +10 C ute Justering av värmekurva i området kring +0 C ute Justering av värmekurva i området kring -10 C ute Justering av värmekurva i området kring -20 C ute Justering av värmekurva i området kring -30 C ute Lägsta tillåtna framledningstemperatur till värmesystemet. Högsta tillåtna framledningstemperatur till värmesystemet. Högsta tillåtna utetemperatur för värmeproduktion. Faktor för rumsgivarens inverkan 0=ingen 6=max Öppnar toppvärmemeny. Kopplar in / kopplar ur toppvärmefunktion Framledningstemperaturens börvärde när TS toppvärmer VVB Stoppar toppvärme vid denna temperatur på varmvattengivaren. Dagar mellan varje toppvärme-driftfall Öppnar kalibreringsmeny Kalibrering av framledningsgivare Kalibrering av returgivare Kalibrering av utegivare Kalibrering av varmvattengivare Kalibrering av rumsgivare Öppnar manuellmeny. Manuell inställning av integralvärdet VP på / av (MANUELL.KB: måste vara till innan VP får starta) Växelventil för varmvatten till / från. Cirkulationspump för värmesystem till / från. Elkassett till / från. Köldbärarpump till / från. Varningstext vid försök att stoppa KB när MANUELL VP: till. Nej/Direkt : Anslut PC direkt till KE, Modem: Anslut via modem Öppnar snabbläget; dvs. de flesta tider i RD blir 60 ggr.kortare

6 FRAMLEDNINGENS BÖRVÄRDE 6 Framledningstemperaturen är beroende av utetemperaturen. Utifrån inställd värmekurva räknar regulatorn själv ut vilken temperatur värmesystemet behöver. En gång per minut uppdateras framledningstemperaturens börvärde (FLbör). Denna ändras endast 1 C upp eller ned vid varje tillfälle, tills den når det börvärde som gäller vid aktuella förhållandet. Börvärdeskurvan väljs i menyrad 6 KURVA:, där framledningstemperaturens börvärde anges vid 0 C utetemperatur. Kurvan kan parallellförskjutas upp eller ner genom att ändra temperaturen i menyrad 1 RUMbör:. En eventuell kurvjustering kommer att adderas till det framräknade börvärdet. Denna kurvjustering utförs i menyraderna KURVA KURVA.-30:. Om rumsgivare (extra tillbehör) är inkopplad och KURVA.RUMvikt har en inställning över 0, dvs. värde mellan 1 och 6, kommer också avvikelse mellan rummets börvärde och ärvärde att beräknas. Detta medför att kurvan justeras upp eller ned. Nedan visas FLbör beroende av utetemperaturen vid olika inställningar av KURVA. Exemplet visar vilken bör-temperatur framledningen strävar efter när det är -7 C ute och KURVA: 40 C är vald (= Kurva 40 betyder ca 45 C när det är - 7 C ute) INTEGRAL För att undvika onödigt många till- och frånslag på värmepump och tillsatsvärme, har det lagts in en temperatur/tidsfördröjning i RD kallad integral. Integralvärdet beräknas som skillnaden mellan äroch bör-temperaturen ut till värmesystemet (framledningstemperaturen) multiplicerat med tiden [ C minuter]. Så länge är-temperaturen är lägre än bör-temperaturen, kommer värmeunderskottet att öka. När integralen är lika med det inställda värdet i menyrad 93$, kommer värmepumpen att starta. Om värmeunderskottet fortsätter att öka även om värmepumpen är i drift, kommer tillskottsvärmen att starta när värmeunderskottet är lika med det inställda värdet i menyrad 76$ plus värdet$. När är-temperaturen är högre än bör, får vi ett värmeöverskott i värmesystemet. Det resulterar i att värmeunderskottet minskar, och att tillsatsvärmen + värmepumpen stannar. Tillsatsen urkopplas vid integralvärdet $och värmepumpen på integralvärdet noll (0 Integralen beräknas och summeras en gång varje minut. 0 A1 A2 VP EL

7 RUMSGIVARE 7 Om rumsgivare är inkopplad (extra tillbehör), måste menyraden.859$580ylnw ställas in på ett värde över 0. Menyrad 1 kan då ha följande utseende: 580Wƒ& och man kan läsa av både rumsgivarens temperatur (är) och önskad rumstemperatur (bör). Faktorn som är angiven i.859$580ylnw, avgör hur stor betydelse skillnaden mellan rummets är- och bör-värde skall ha enl. formeln: FLbör = Framräknad KURVA(vid aktuell utetemp) + [(RUMvikt ) (RUMbör - RUMär)]. Exempel: Kurva: 40, Ute: -7, Rum vikt: 2, RUMbör: 22 och RUMär: 19 FLbör : 45 + [2 x (22-19)] = 51 C Nedanstående figur visar grafiskt hur en avvikelse i rumstemperaturen påverkar FLbör..859$580YLNW 2 och.859$ 40. eraturskillnaden i rumstemperaturen är 1 C över inställd i ena fallet och 1 C under inställd i andra fallet. TILLSATS DRIFT Tillsatsenergi (TS) i form av en Elkassett med ett eller två steg kopplas in då värmepumpen inte ensam orkar med att försörja huset. TS får starttillstånd via integralberäkningen, se Integral, och kopplas sedan in och ur beroende på framledningstemperaturen. Vid drift mot Radiator kopplas TS in då framledningstemperaturen är mer än en (1) grad under uträknat börvärde och kopplas ur vid en (1) grad över börvärde. Vid varmvattenbehov och aktiv TS kommer TS att hjälpa till för att snabbt värma varmvattnet. 'XEEOD(ONDVVHWWHU RD50TVL kan även hantera Tillsats med två steg elkassett. Denna funktion aktiveras genom att i TS-menyn sätta 76',)) till ett tal större än noll. Elkassett steg två kopplas in då framledningstemperaturen är mer än 1+TS2.DIFF grader under börvärdet och kopplas ur då framledningstemperaturen nått upp till börvärde. Vid varmvattenbehov och aktiv TS kommer båda stegen elkassett att hjälpa till med uppvärmningen. HÖG RETURTEMPERATUR På menyraden 935(785PD[ ställs högsta tillåtna returtemperatur för drift med med värmepump för värmeproduktion; normalt 52 C (motsvarar ca 55 C framledningstemperatur).

8 8 BEGRÄNSNING FÖR DRIFT MOT VÄRMESYSTEMET SOMMARTID. På menyraden.8595$'vwrs ställs den högsta utetemperaturen för drift mot värmesystemet. Över denna temperatur kommer varken värmepump eller tillsatsvärmen att producera värme till värmesystemet. Spärren upphävs när utetemperaturen åter har sjunkit 3 C under.8595$'vwrs BEGRÄNSNINGAR FÖR TILLSATSVÄRME På menyraden 7687(PD[ ställs högsta tillåtna utetemperaturför in drift av tillsatsvärmen. Detta gäller både värme- och varmvattendrift. Gäller både läge AUTO och läge VVB. Tillsatsvärmen tillåts om larmsignal från värmepumpen finns. HYSTERES VP OCH TILLSATSVÄRME (TS) På menyraderna 93K\VWHUHV och 76K\VWHUHV ställs den största skillnaden mellan framledningens är- och bör-värde innan överstyrning av integralen sker, som medför att av värmepump och tillsatsvärme tvångsinkoppas. En tidsfördröjning på 5 minuter ser till att tillfälliga temperaturändringar inte medför tvångsinkoppling. TOP UP När värmepumpen har varit i drift mot värmesystemet och uppfyllt värmebehovet, mäter reglerdatoren temperaturen i varmvattenberedaren. Om denna är mindre än 3 C över inställd starttemperatur, kommer reglerdatoren att växla om till varmvattendrift och avsluta driften när reglerpressostaten bryter. Detta reglersätt ger värmepumpen färre antal starter. TAPPVARMVATTENLADDNING (VVB) Tappvarmvattenladdning startas då givaren i beredaren är kallare än inställt värde på menyrad 99%VWDUWƒ& Laddningen stoppas då temperaturen uppnått inställt värde på menyrad 99%VWRSSƒ& REGLERPRESSOSTAT (RP) Funktionen att stoppa tappvarmvattenladdning med driftspressostat eller reglerpressostat finns INTE i denna produkt. Om tryckstyrt VVB-stopp önskas skall RD50 VILLA väljas i stället för RD50 TVL. TAPPVARMVATTENLADDNING med TILLSATSVÄRME Om tillsatsvärme är igång för radiator då VVB-fallet startar eller om värmepumpen inte kan starta, går tillsatsvärmens elsteg in och laddar tappvarmvatten. Laddningstemperaturen, som mäts med framledningsgivaren, ställs in på menyrad 99%76ODGGƒ& Laddningen med tillsats upphör vid inställt värde 99%76VWRSSƒ&

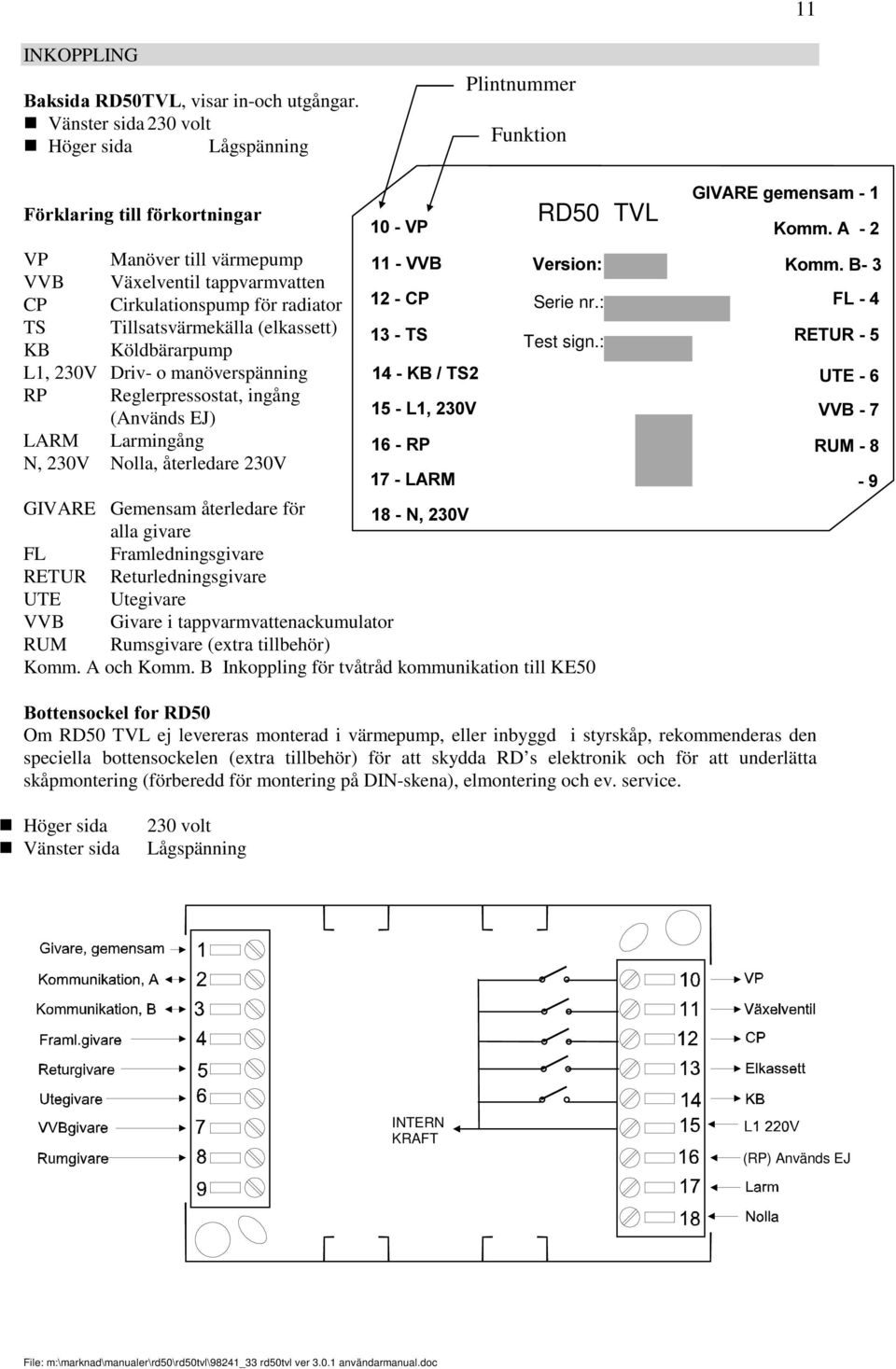

9 9 TOPPVÄRME Funktionen skall normalt EJ aktiveras i värmepumpar utan förrådsberedare för varmvatten ( t ex fabrikat Terrawatt ). Toppvärmefunktionen kan användas att efter avslutat tappvattenuppvärming med värmepump, med hjälp av elkassetten värma upp varmvattnet ytterligare till en högre temperatur jämfört med vad värmepumpen klarar av. Detta inträffar normalt en gång varje 14:e dag. När inställda antal dagar gått aktiveras toppvärmen i samband med första varmvattenbehovet efter inställd tid. Kompressoren stannar när RP bryter, men elkassetten fortsätter att höja temperaturen på varmvattnet. Tappvarmvattnet laddas med den temperatur som är inställd i menyraden ODGG och avslutas när temperaturen i beredaren är enligt inställningen i menyraden VWRS. Toppvärmedriften inträffar första gången ca ett dygn efter att den är aktiverad. Därefter sker toppvärmning i samband med första varmvattendriftfallet efter inställd intervalltid i menyraden 72339LQWHUYDOO. KÖLDBÄRARPUMP För att undvika isbildning i förångaren, kopplas köldbärarpumpen in ca 30 sekunder innan kompressoren startar och kopplas ur ca 30 sekunder efter att kompressoren stannat. Vid manuell drift av kompressoren (0$18(//93WLOOIUnQ) måste köldbärarpumpen först startas. (0$18(//.%WLOOIUnQ). Och motsatt måste kompressorn stoppas innan köldbärarpumpen. Varningstext kommer fram i fönstret om försök till detta görs (felmanövern hindras). OBSERVERA! I system med dubbla elkassetter är köldbärarpumpen direktkopplad till utgången för värmepumpen och styrs parallellt med denna. Se vidare under Tillsats drift ovan. CIRKULATIONSPUMP FÖR VÄRMESYSTEM Cirkulationspumpen går konstant så länge utetemperaturen är lägre än inställd temperatur i menyraden.8595$'vwrs. När utetemperaturen är högre stannar cirkulationspumpen ( men den kommer att vara i drift ca en minut varje dygn för motion ). ORDLISTA VP Värmepump GT Givare, som känner temperatur CP Cirkulationspump för värmesystemet RP Reglerspressostat TS TILLSATSVÄRME (här; Elkassett) FLt Framledningstemperatur VVB Varmvattenberedare KB Köldbärarpump RD Reglerdator RD50VILLA RAD Vattenburet värmesystem
