1 Lämpöässä Vm allt du behöver Vm 6.0 Vm 9.0 Vm 11.0 Vm 14.0 Vm 17.0 Finlands starkaste

2 Lämpöässäs Vm-jordvärmepump värmer, kyler och producerar varmvatten för ditt hem enkelt, förmånligt och miljövänligt året om. Lämpöässä Vm är en utmärkt värmelösning för såväl sanerade som nya egnahemshus, radhus och parhus samt semestervillor. Inkopplingar för ÄssäCooling- kylenheten och ÄssäSolar-solfångaren ingår i standardleveransen. Lämpöässäs hetgasteknik spetsvärmer varmvattnet. Tack vare hetgastekniken krävs ingen elpatron i normalt bruk. Övre beredare Lämpöässäs jordenergisystem utnyttjar naturens egen, gratis energi. Jordvärmepumpen överför värme från marken, vattendrag eller energibrunn med en kollektor. Systemets grundidé är att utnyttja jordvärme så effektivt som möjligt, utan elpatron och med hög årsvärmefaktor. Värmeslingor Värmecirkulation Nedre beredare Monovalenta = Ingen elpatron används vid uppvärmning eller framställning av varmvatten. Kondensor Hetgasväxlare Bivalent = Elpatron används för att spetsa varmvatten och värme. Expansionsventil Förångare Kompressor Brine ut Brine in LÄMPÖÄSSÄ 100% J O R D V Ä R M E Lämpöässäs monovalenta jordvärmepump producerar all energi som krävs för att producera värme och varmvatten utan elpatron. LÄMPÖÄSSÄ FULL GARANTI J O R D V Ä R M E Lämpöässä är ett säkert val. Alla produkter i Lämpöässäs Vs och Vm-serier har fem års full garanti.

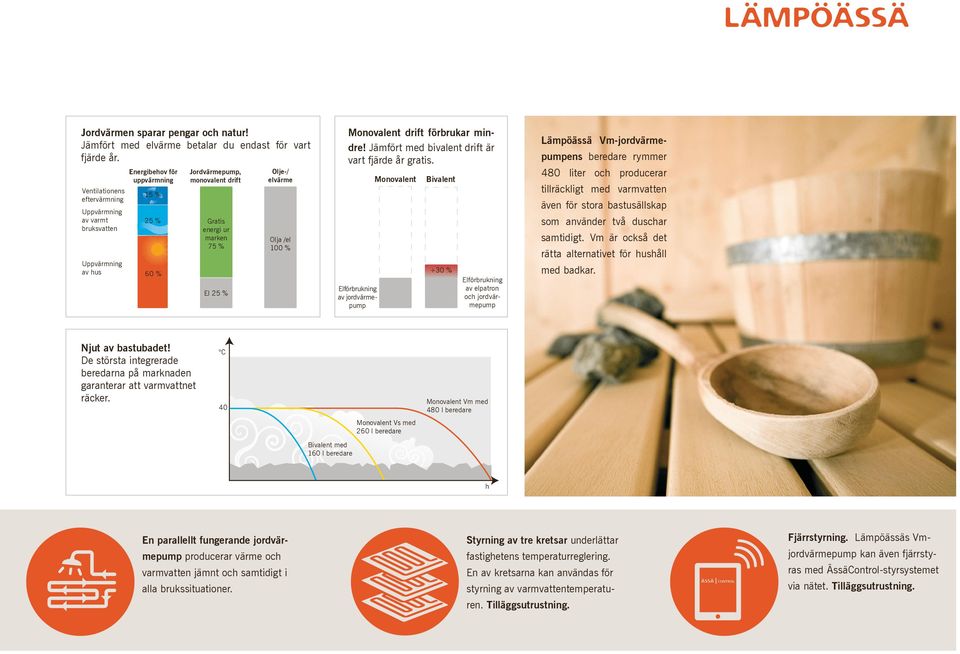

3 Jordvärmen sparar pengar och natur! Jämfört med elvärme betalar du endast för vart fjärde år. Ventilationens eftervärmning Uppvärmning av varmt bruksvatten Uppvärmning av hus Energibehov för uppvärmning 15 % 25 % 60 % Jordvärmepump, monovalent drift Gratis energi ur marken 75 % El 25 % Olje-/ elvärme Olja /el 100 % Monovalent drift förbrukar mindre! Jämfört med bivalent drift är vart fjärde år gratis. Elförbrukning av jordvärmepump Monovalent Bivalent +30 % Elförbrukning av elpatron och jordvärmepump Lämpöässä Vm-jordvärmepumpens beredare rymmer 480 liter och producerar tillräckligt med varmvatten även för stora bastusällskap som använder två duschar samtidigt. Vm är också det rätta alternativet för hushåll med badkar. Njut av bastubadet! De största integrerade beredarna på marknaden garanterar att varmvattnet räcker. C 40 Bivalent med 160 l beredare Monovalent Vs med 260 l beredare Monovalent Vm med 480 l beredare h En parallellt fungerande jordvärmepump producerar värme och varmvatten jämnt och samtidigt i alla brukssituationer. Styrning av tre kretsar underlättar fastighetens temperaturreglering. En av kretsarna kan användas för styrning av varmvattentemperaturen. Tilläggsutrustning. Fjärrstyrning. Lämpöässäs Vmjordvärmepump kan även fjärrstyras med ÄssäControl-styrsystemet via nätet. Tilläggsutrustning.

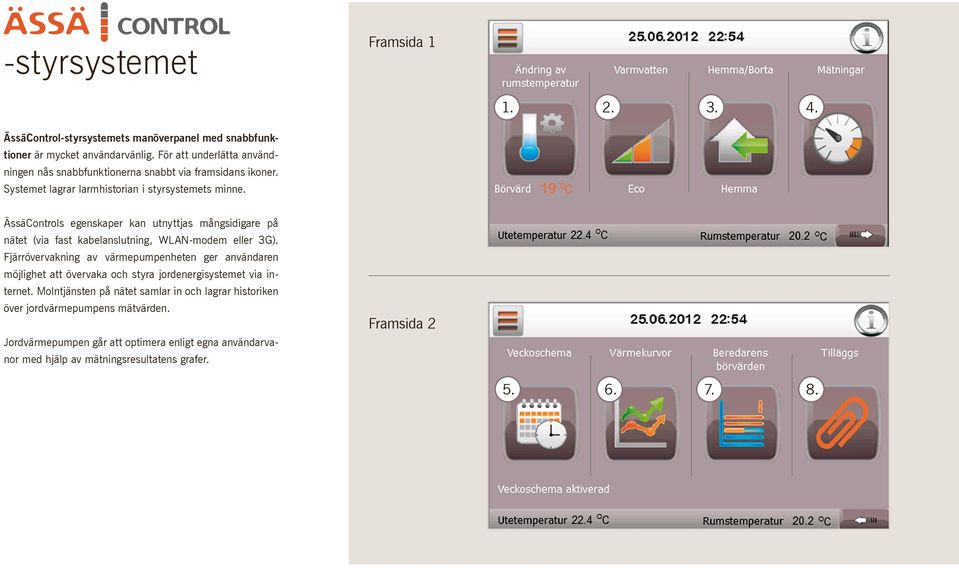

4 -styrsystemet Framsida ÄssäControl-styrsystemets manöverpanel med snabbfunktioner är mycket användarvänlig. För att underlätta användningen nås snabbfunktionerna snabbt via framsidans ikoner. Systemet lagrar larmhistorian i styrsystemets minne. ÄssäControls egenskaper kan utnyttjas mångsidigare på nätet (via fast kabelanslutning, WLAN-modem eller 3G). Fjärrövervakning av värmepumpenheten ger användaren möjlighet att övervaka och styra jordenergisystemet via internet. Molntjänsten på nätet samlar in och lagrar historiken över jordvärmepumpens mätvärden. Jordvärmepumpen går att optimera enligt egna användarvanor med hjälp av mätningsresultatens grafer. Framsida

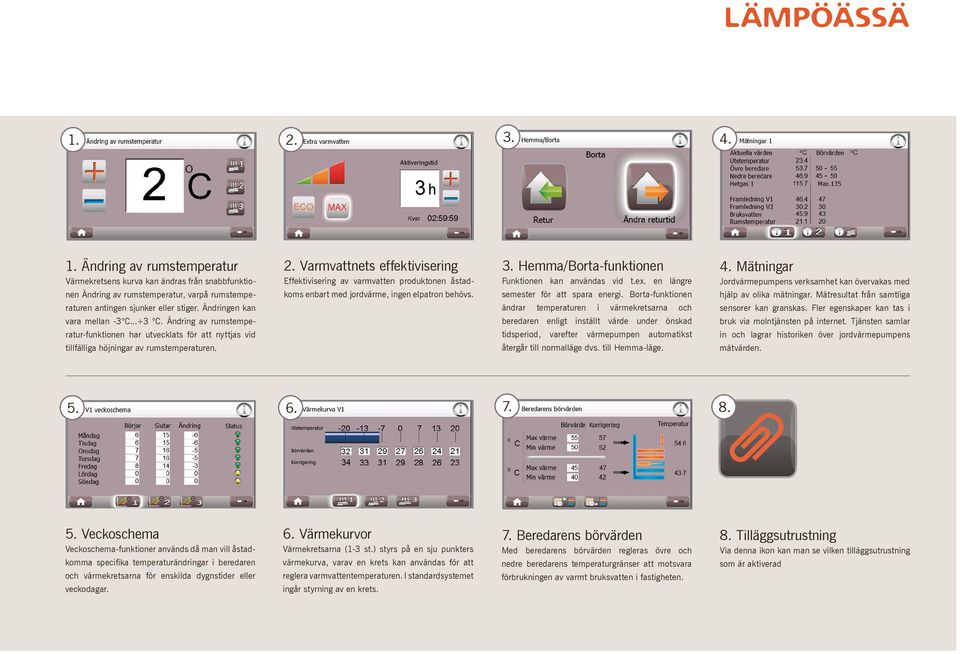

5 Ändring av rumstemperatur 2. Varmvattnets effektivisering 3. Hemma/Borta-funktionen 4. Mätningar Värmekretsens kurva kan ändras från snabbfunktio- Effektivisering av varmvatten produktonen åstad- Funktionen kan användas vid t.ex. en längre Jordvärmepumpens verksamhet kan övervakas med nen Ändring av rumstemperatur, varpå rumstempe- koms enbart med jordvärme, ingen elpatron behövs. semester för att spara energi. Borta-funktionen hjälp av olika mätningar. Mätresultat från samtliga raturen antingen sjunker eller stiger. Ändringen kan ändrar och sensorer kan granskas. Fler egenskaper kan tas i vara mellan -3 C...+3 C. Ändring av rumstempe- beredaren enligt inställt värde under önskad bruk via molntjänsten på internet. Tjänsten samlar ratur-funktionen har utvecklats för att nyttjas vid tidsperiod, in och lagrar historiken över jordvärmepumpens tillfälliga höjningar av rumstemperaturen. återgår till normalläge dvs. till Hemma-läge. mätvärden. temperaturen varefter i värmekretsarna värmepumpen automatikst Veckoschema 6. Värmekurvor 7. Beredarens börvärden 8. Tilläggsutrustning Veckoschema-funktioner används då man vill åstad- Värmekretsarna (1-3 st.) styrs på en sju punkters Med beredarens börvärden regleras övre och Via denna ikon kan man se vilken tilläggsutrustning komma specifika temperaturändringar i beredaren värmekurva, varav en krets kan användas för att nedre beredarens temperaturgränser att motsvara som är aktiverad och värmekretsarna för enskilda dygnstider eller reglera varmvattentemperaturen. I standardsystemet förbrukningen av varmt bruksvatten i fastigheten. veckodagar. ingår styrning av en krets.

6 Jordenergisystemet Lämpöässäs jordenergisystem är en helhet för uppvärmning och kylning av fastigheter samt varmvattenproduktion. Jordvärmesystemet består av en kollektor, ett värmeavgivningssystem, en pumpenhet, varmvattenproduktion, kylenhet och solfångare. Kylenheten och solfångaren är valbara enheter och kan inkopplas då jordvärmen tas i bruk eller i efterhand. Lämpöässäs ÄssäCooling-kylenhet och ÄssäSolarsolfångare passar smidigt ihop som en del av Lämpöässäs systemhelhet. 1. Kollektorn Jordvärmepumpen har en kollektorslang för att samla upp värme från marken, berggrunden eller ett vattendrag. Solenergin som lagrats i jordmånen överförs till brinevätskan i kollektorslingan och med den transporteras värmen till värmepumpen. För insamling av värmeenergin installeras en energibrunn, en horisontell plastslang i marken (på 1-1,2m djup) eller i ett vattendrag (minst på 3 m djup). 2. Lämpöässäs Vm-jordvärmepump Brinelösningen som cirkulerar i kollektorn samlar upp värmeenergi ur marken. Temperaturen höjs med hjälp av jordvärmepumpens kompressor och värmeväxlare till rätt temperatur för beredaren, varifrån värmen överförs till varmvattnet och värmekretsarna. 3. Värmeavgivning Värmen kan fördelas via vattenburna radiatorer eller golvvärme som är anpassad till jordvärmesystemet. Nästan alla nya hus är försedda med golvvärme för värmeavgivning. Golvvärme är en utmärkt och behaglig lösning. Det kan finnas 1-3 värmekretsar. 4. Varmvattenproducering Lämpöässäs monovalenta jordvärmepumpar producerar varmt bruksvatten utan elpatron, vilket innebär avsevärda inbesparingar. 5. ÄssäCooling Lämpöässäs ÄssäCooling-kylsystem som kopplas till jordenergisystemets kollektor är ett förmånligt sätt att sköta kylning, eftersom brukskostnaden består endast av elströmmen för cirkulationspumpen och kylfläkten, och effektivitetsvärdet kan beroende på enhet vara upp till 40. ÄssäCoolinginkopplingarna ingår i Vm-modellernas standardleverans. 6. ÄssäSolar ÄssäSolar-solfångaren kan kopplas till Lämpöässä Vm:s integrerade beredare, varpå varmvattenproduktion och uppvärmning under sommaren är så gott som kostnadsfritt.

7 1. Kollektor 3. Värmekrets b) i energi brunn a) i vattendrag 2. Lämpöässäs Vm-jordvärmepump c) i marken 6. ÄssäSolar 4. Varmvattenproduktion 5. ÄssäCooling

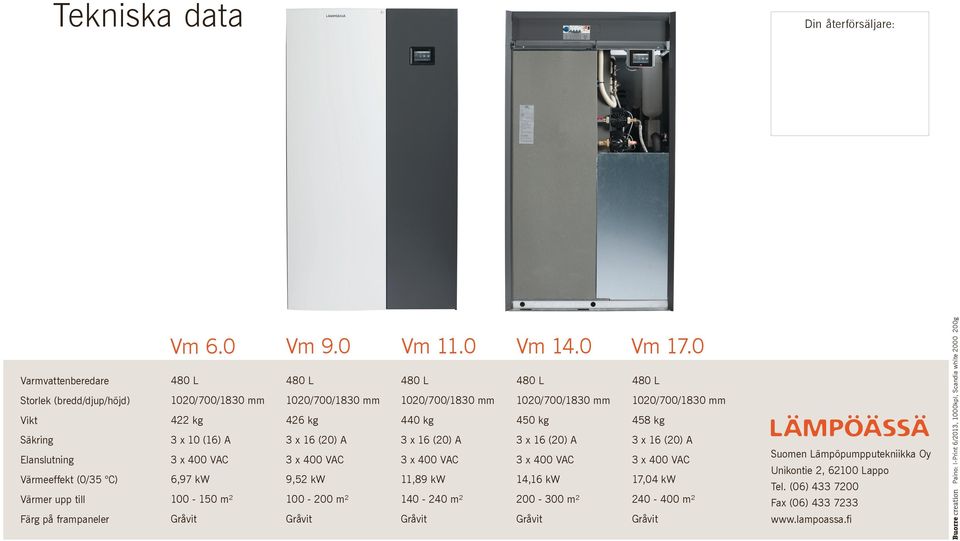

8 Tekniska data Din återförsäljare: Varmvattenberedare Storlek (bredd/djup/höjd) Vikt Säkring Elanslutning Värmeeffekt (0/35 C) Värmer upp till Färg på frampaneler Vm 6.0 Vm 9.0 Vm 11.0 Vm 14.0 Vm kg 3 x 10 (16) A 6,97 kw m² 426 kg 3 x 16 (20) A 9,52 kw m² 440 kg 3 x 16 (20) A 11,89 kw m² 450 kg 3 x 16 (20) A 14,16 kw m² 458 kg 3 x 16 (20) A 17,04 kw m² Suomen Lämpöpumpputekniikka Oy Unikontie 2, Lappo Tel. (06) Fax (06) Paino: I-Print 6/2013, 1000kpl, Scandia white g
