1 ABB-Welcome porttelefoni Bekvämt och enkelt att använda

2 Flexibilitet, enkelhet samt ljud- och bildkvalitet är allt viktigare faktorer för en bra kommunikation mellan inomhus och utomhus. 02 Bekvämt och enkelt att använda ABB-Welcome porttelefoni

3 ABB-Welcome porttelefoni Bekvämt och enkelt att använda 03

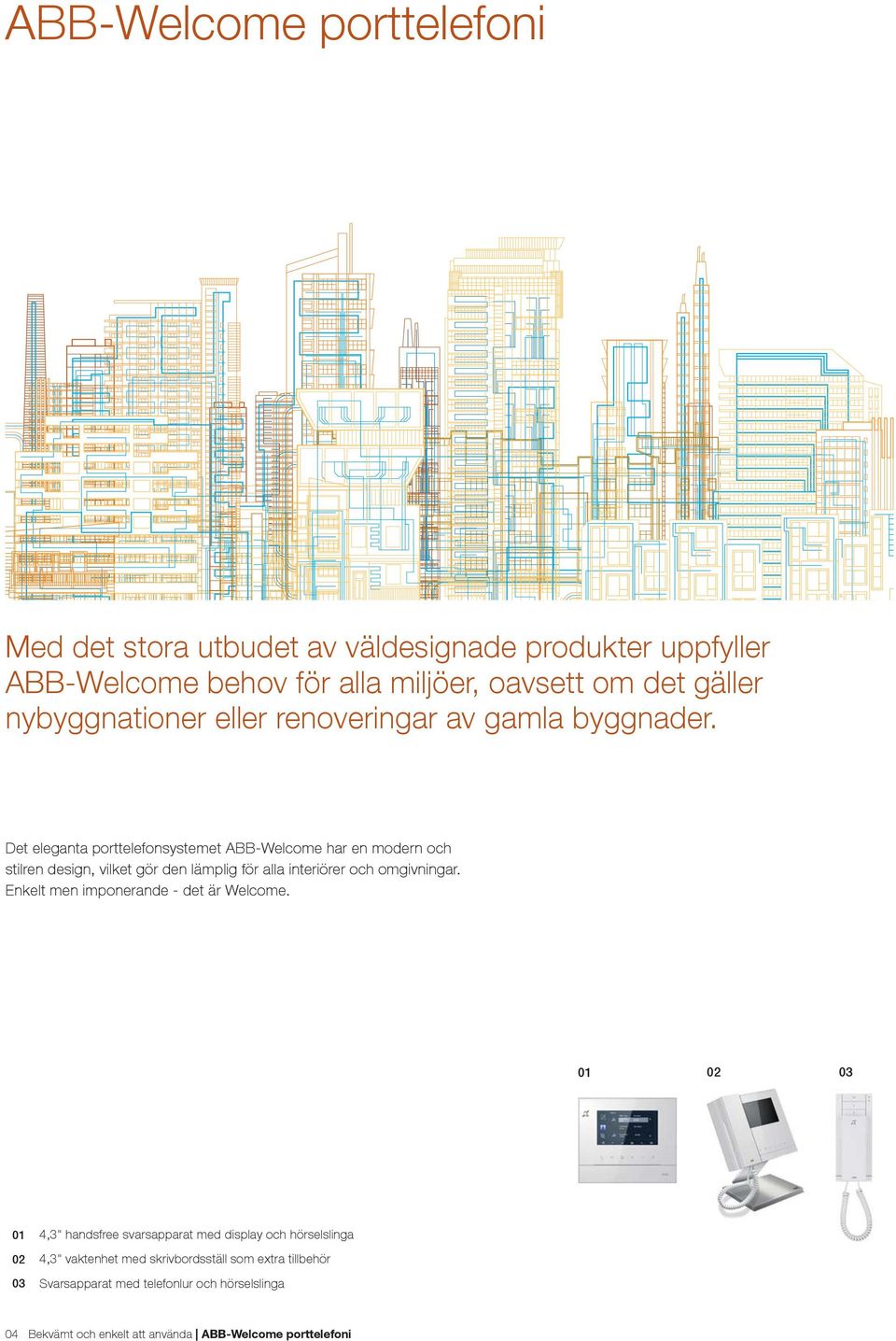

4 ABB-Welcome porttelefoni Med det stora utbudet av väldesignade produkter uppfyller ABB-Welcome behov för alla miljöer, oavsett om det gäller nybyggnationer eller renoveringar av gamla byggnader. Det eleganta porttelefonsystemet ABB-Welcome har en modern och stilren design, vilket gör den lämplig för alla interiörer och omgivningar. Enkelt men imponerande - det är Welcome ,3" handsfree svarsapparat med display och hörselslinga 02 4,3" vaktenhet med skrivbordsställ som extra tillbehör 03 Svarsapparat med telefonlur och hörselslinga 04 Bekvämt och enkelt att använda ABB-Welcome porttelefoni

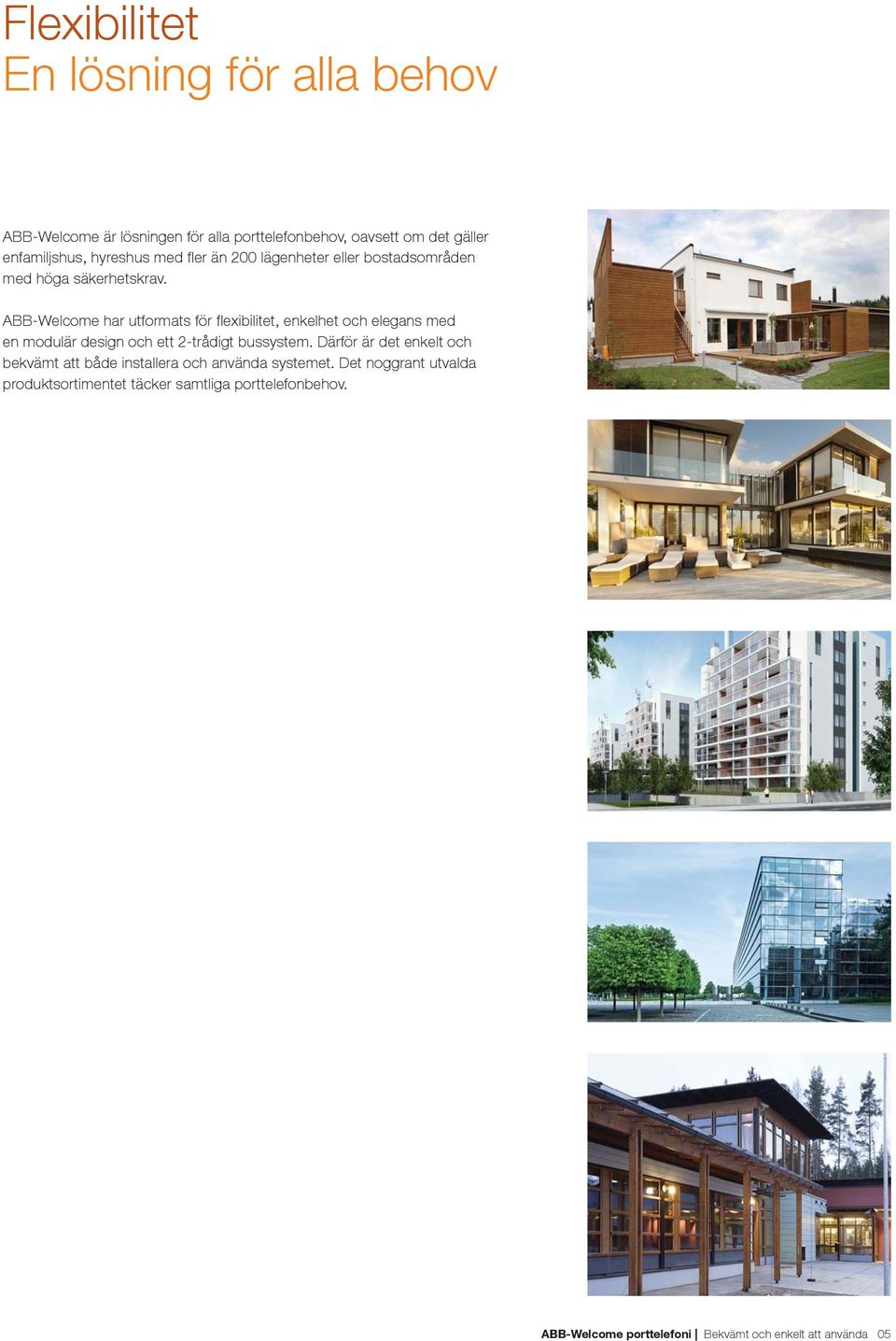

5 Flexibilitet En lösning för alla behov ABB-Welcome är lösningen för alla porttelefonbehov, oavsett om det gäller med höga säkerhetskrav. produktsortimentet täcker samtliga porttelefonbehov. ABB-Welcome porttelefoni Bekvämt och enkelt att använda 05

6 Tidlös design, enkel att installera Svarsapparaten med display har en modern design som gör den enkel att använda. Enkel hantering och intuitiva symboler omedelbart känner sig bekväma med systemet. Svarsapparatens användargränssnitt är utformat med intuitiva Historikmeny, inklusive larm- och samtalshistorik Samtalshistorik Blockering för rengörande av display Svarsapparat: meny för snabbtelefonsamtal Vaktenhet: meny för samtal till inomhusstationen Avvisa Återställ fabriksinställningar Kommunikationsmeny Bekräftat Informationsmeny 06 Bekvämt och enkelt att använda ABB-Welcome porttelefoni

7 Enkelt att installera. en mekanisk design som gör dem enkla att montera. Installationen blir en enkel, snabb och trevlig upplevelse oavsett om enheterna Tack vare designen med decimala vridomkopplare och byglar blir idrifttagningen - som ofta är tidsödande, komplex och dyr - mycket enklare och kostnadseffektiv. Mekanisk styrning och kameravinkel Regnskydd 02 Infälld dosa 03 Komplett porttelefon ABB-Welcome porttelefoni Bekvämt och enkelt att använda 07

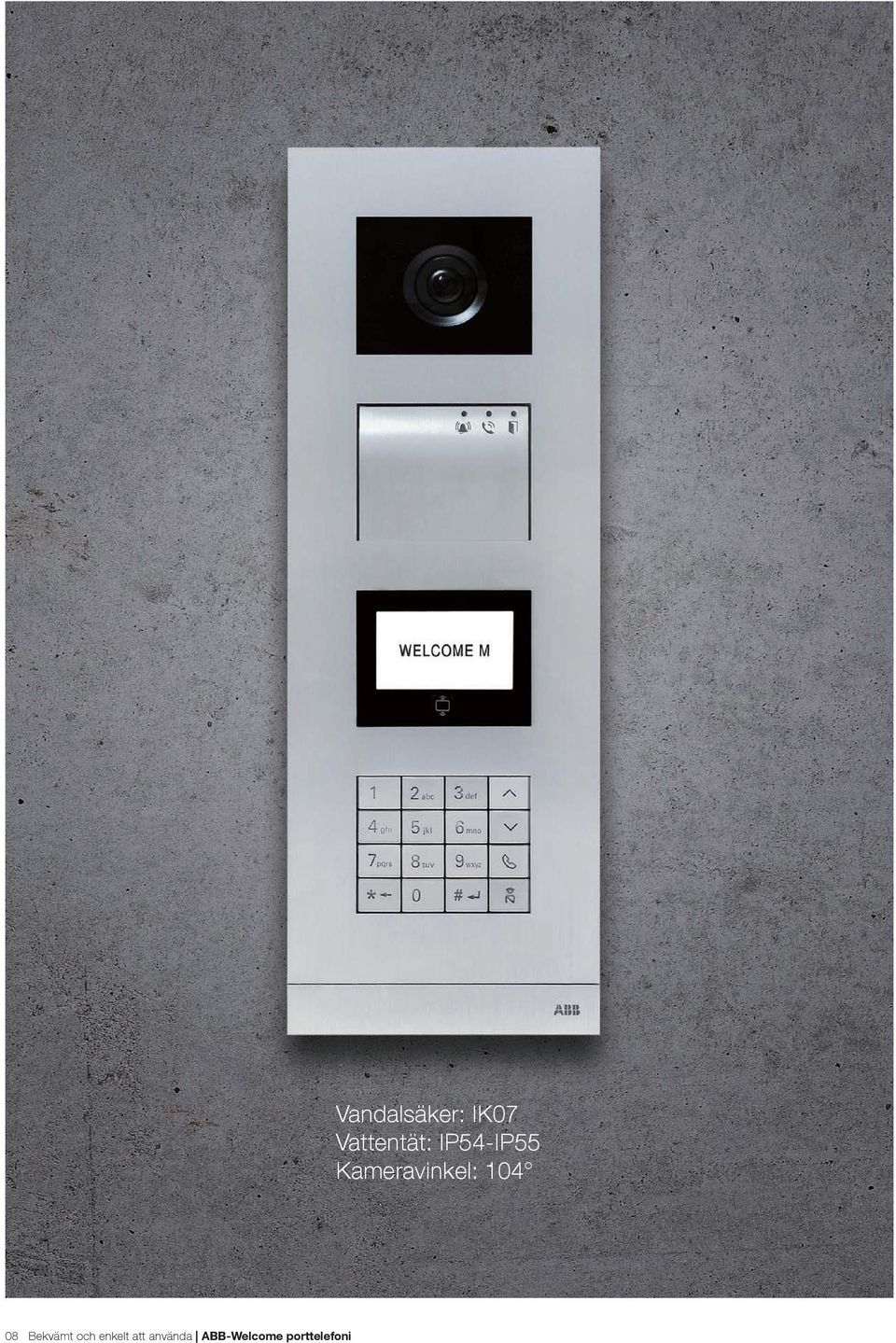

8 08 Bekvämt och enkelt att använda ABB-Welcome porttelefoni Vandalsäker: IK07 Vattentät: IP54-IP55 Kameravinkel: 104

9 Porttelefon Byggd för att vara beständig Porttelefonen har dessutom designats för att uppfylla direktiv och standarder för bland annat elektromagnetisk kompatibilitet, funktionshinder, ROHS och Extremt hett Åskskydd Extremt kallt Antistatisk ABB-Welcome porttelefoni Bekvämt och enkelt att använda 09

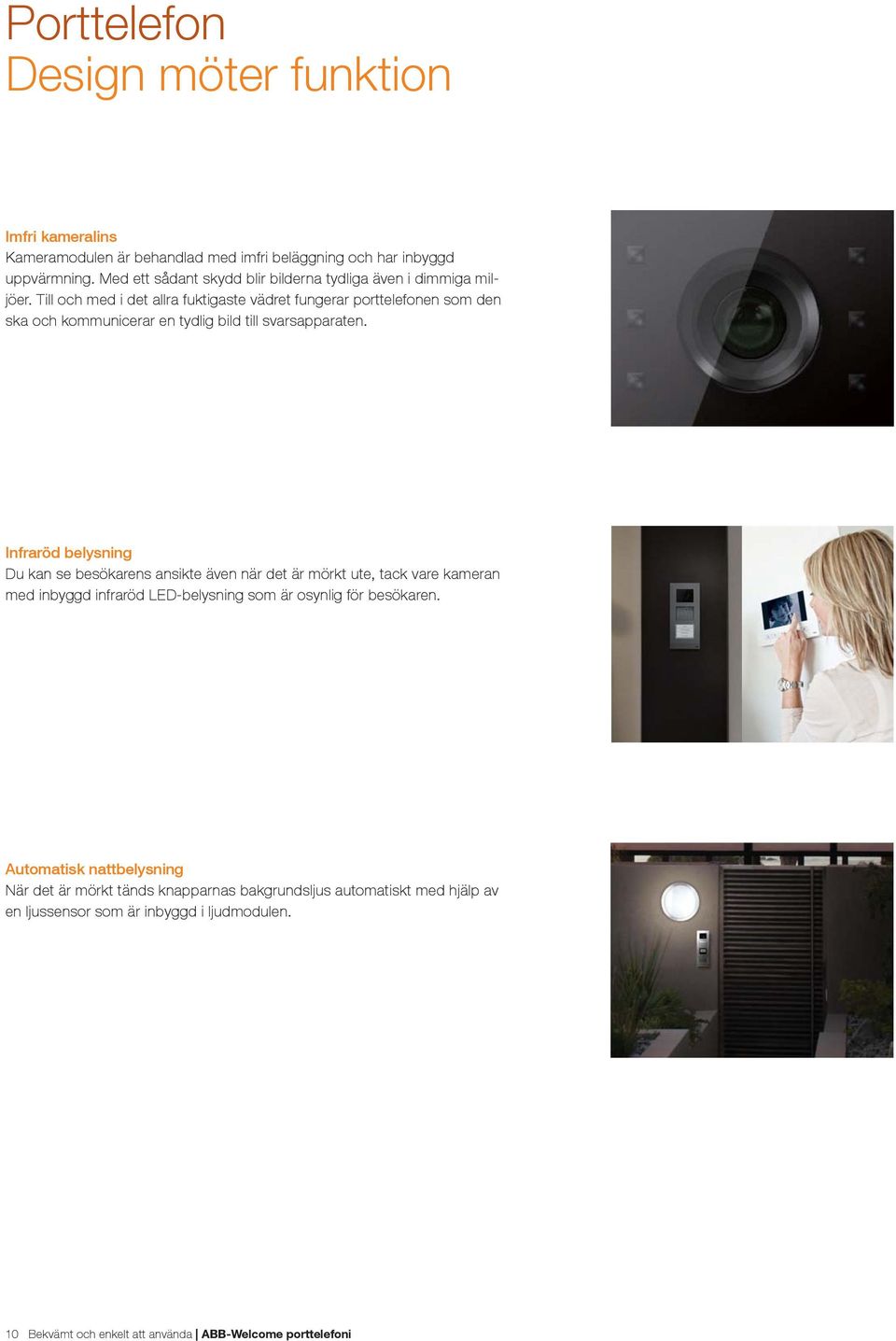

10 Porttelefon Design möter funktion Imfri kameralins Kameramodulen är behandlad med imfri beläggning och har inbyggd jöer. Till och med i det allra fuktigaste vädret fungerar porttelefonen som den ska och kommunicerar en tydlig bild till svarsapparaten. Infraröd belysning Du kan se besökarens ansikte även när det är mörkt ute, tack vare kameran med inbyggd infraröd LED-belysning som är osynlig för besökaren. Automatisk nattbelysning När det är mörkt tänds knapparnas bakgrundsljus automatiskt med hjälp av en ljussensor som är inbyggd i ljudmodulen. 10 Bekvämt och enkelt att använda ABB-Welcome porttelefoni

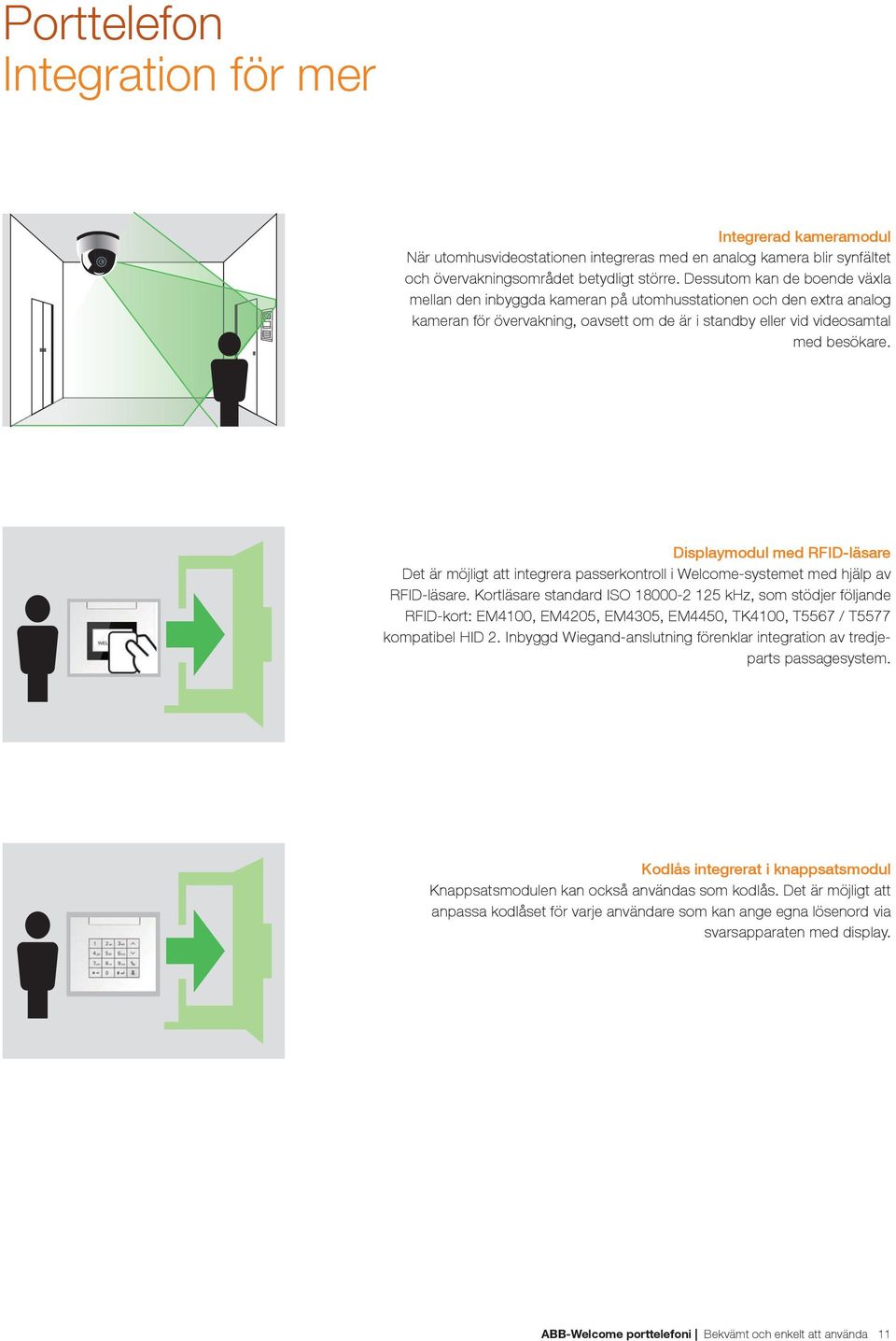

11 Porttelefon Integration för mer Integrerad kameramodul När utomhusvideostationen integreras med en analog kamera blir synfältet kameran för övervakning, oavsett om de är i standby eller vid videosamtal med besökare. Displaymodul med RFID-läsare Det är möjligt att integrera passerkontroll i Welcome-systemet med hjälp av RFID-läsare. Kortläsare standard ISO khz, som stödjer följande RFID-kort: EM4100, EM4205, EM4305, EM4450, TK4100, T5567 / T5577 kompatibel HID 2. Inbyggd Wiegand-anslutning förenklar integration av tredjeparts passagesystem. Kodlås integrerat i knappsatsmodul svarsapparaten med display. ABB-Welcome porttelefoni Bekvämt och enkelt att använda 11

12 12 Bekvämt och enkelt att använda ABB-Welcome porttelefoni

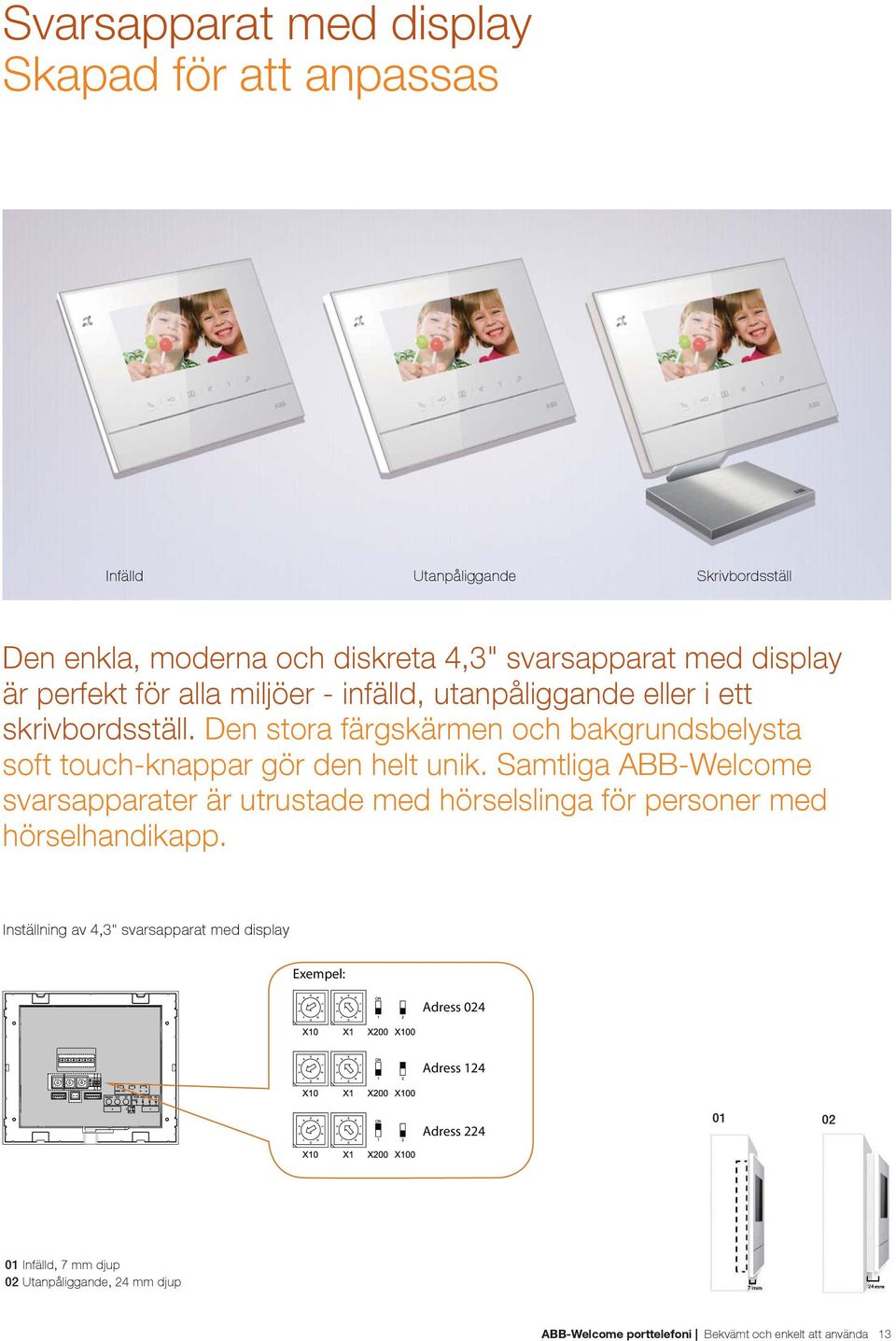

13 Svarsapparat med display Skapad för att anpassas Infälld Skrivbordsställ Den enkla, moderna och diskreta 4,3" svarsapparat med display skrivbordsställ. Den stora färgskärmen och bakgrundsbelysta soft touch-knappar gör den helt unik. Samtliga ABB-Welcome svarsapparater är utrustade med hörselslinga för personer med hörselhandikapp. Inställning av 4,3" svarsapparat med display Exempel: Adress 024 Adress 124 Adress Infälld, 7 mm djup 02 ABB-Welcome porttelefoni Bekvämt och enkelt att använda 13

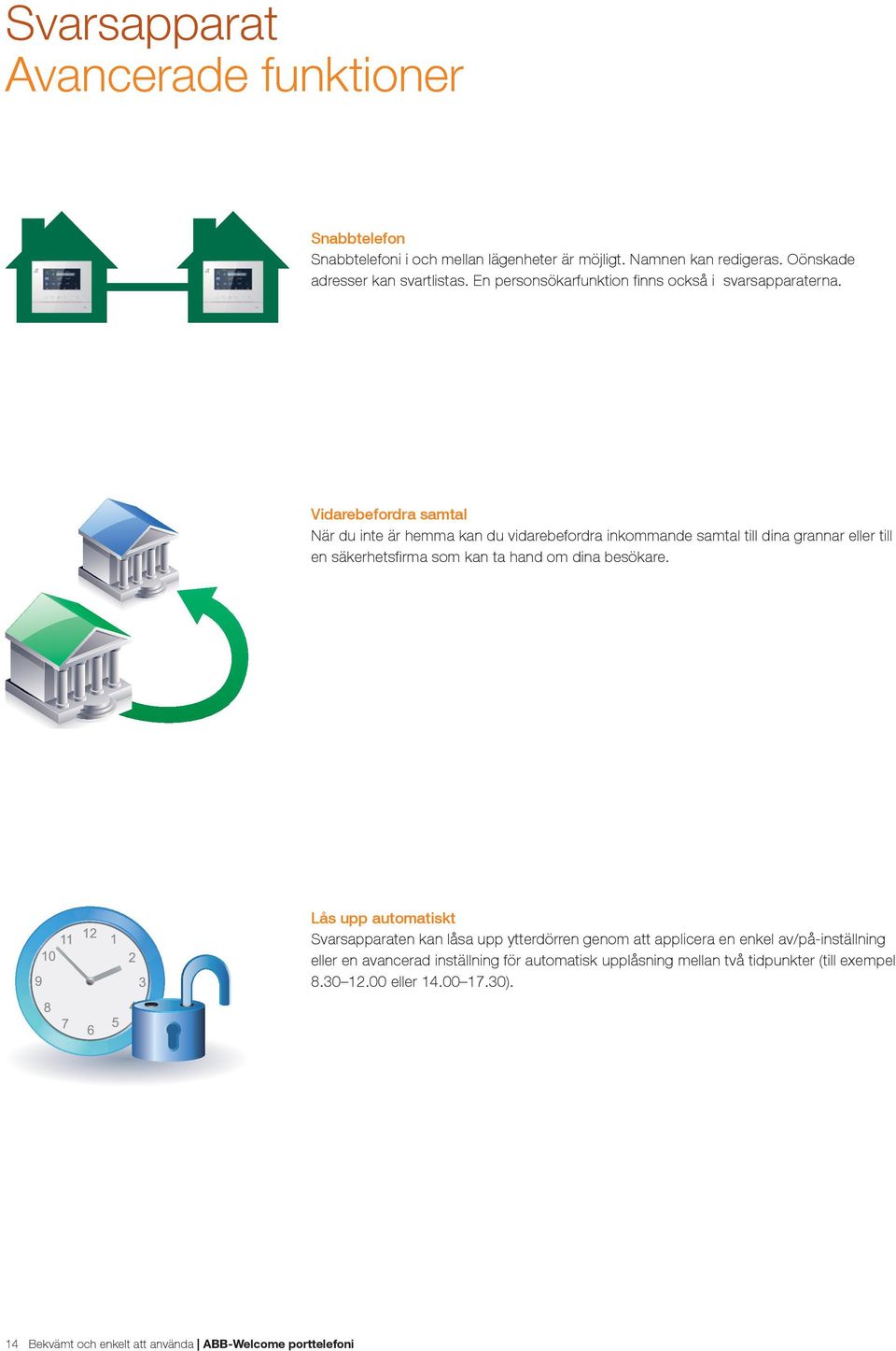

14 Svarsapparat Avancerade funktioner Snabbtelefon Snabbtelefoni i och mellan lägenheter är möjligt. Namnen kan redigeras. Oönskade Vidarebefordra samtal När du inte är hemma kan du vidarebefordra inkommande samtal till dina grannar eller till Lås upp automatiskt eller ). 14 Bekvämt och enkelt att använda ABB-Welcome porttelefoni

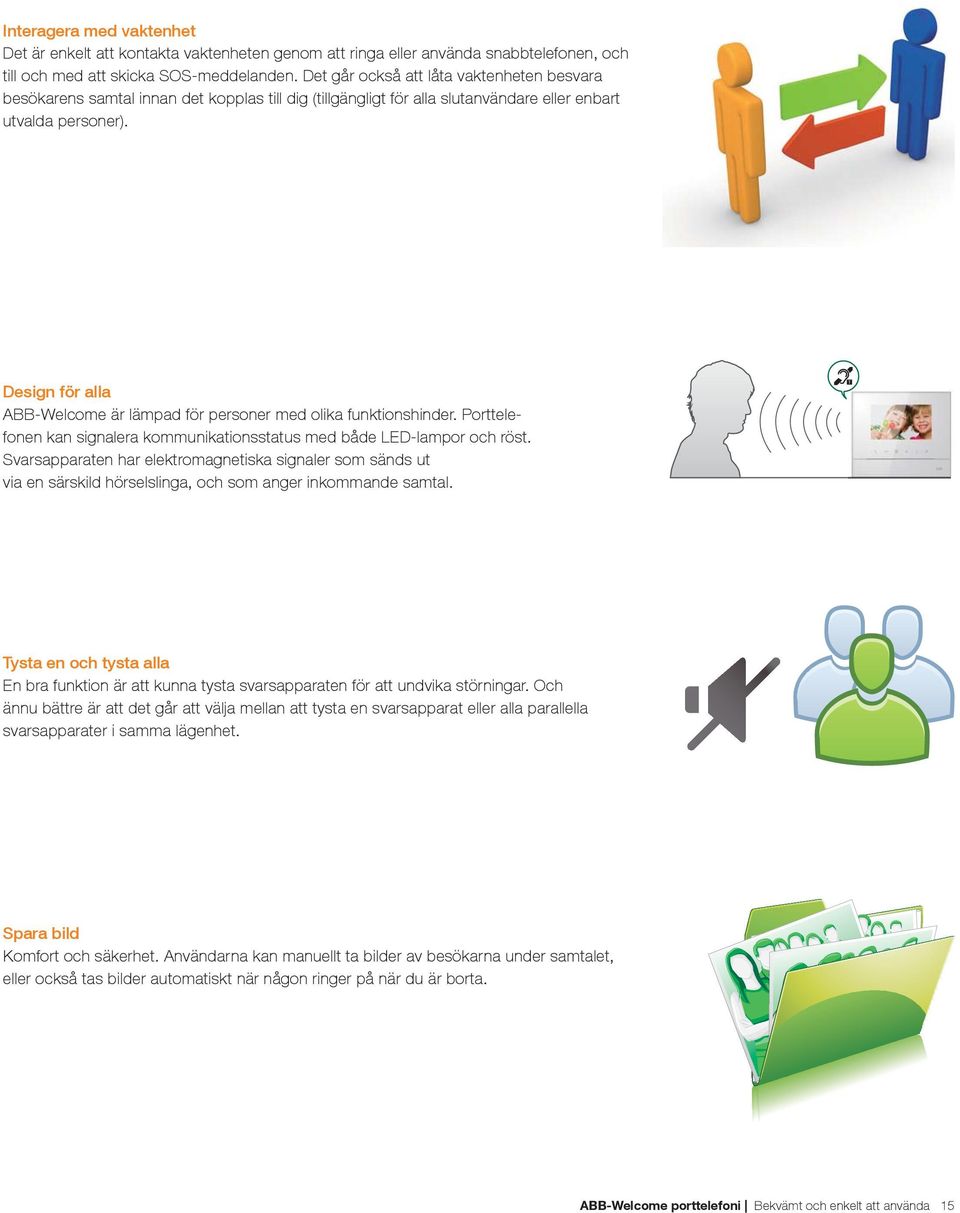

15 Interagera med vaktenhet Det är enkelt att kontakta vaktenheten genom att ringa eller använda snabbtelefonen, och utvalda personer). Design för alla ABB-Welcome är lämpad för personer med olika funktionshinder. Porttele- Svarsapparaten har elektromagnetiska signaler som sänds ut via en särskild hörselslinga, och som anger inkommande samtal. Tysta en och tysta alla En bra funktion är att kunna tysta svarsapparaten för att undvika störningar. Och svarsapparater i samma lägenhet. Spara bild Komfort och säkerhet. Användarna kan manuellt ta bilder av besökarna under samtalet, ABB-Welcome porttelefoni Bekvämt och enkelt att använda 15

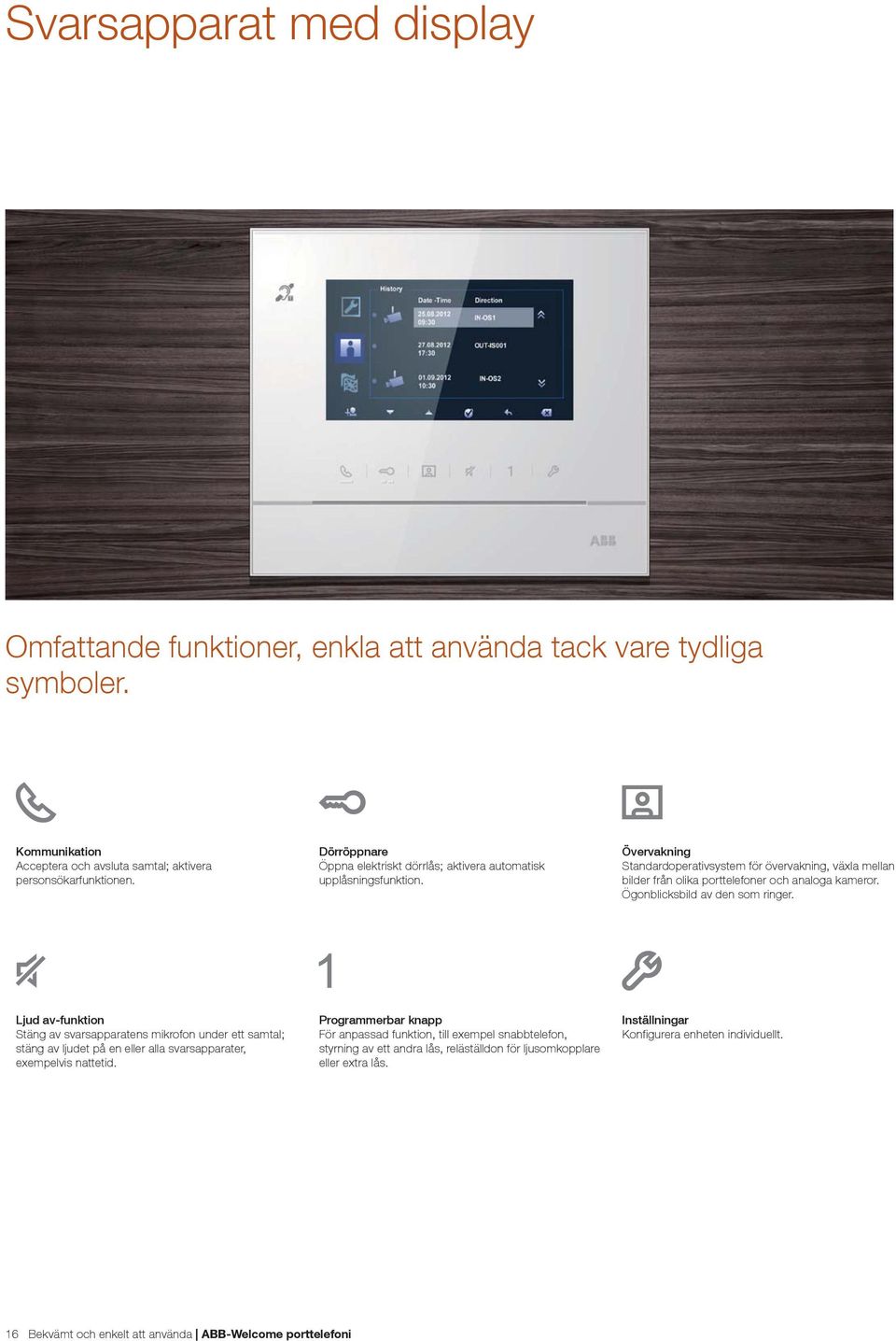

16 Svarsapparat med display Omfattande funktioner, enkla att använda tack vare tydliga symboler. Kommunikation Acceptera och avsluta samtal; aktivera personsökarfunktionen. Dörröppnare Övervakning Standardoperativsystem för övervakning, växla mellan Ögonblicksbild av den som ringer. Ljud av-funktion Stäng av svarsapparatens mikrofon under ett samtal; exempelvis nattetid. Programmerbar knapp För anpassad funktion, till exempel snabbtelefon, Inställningar Konfigurera enheten individuellt. 16 Bekvämt och enkelt att använda ABB-Welcome porttelefoni

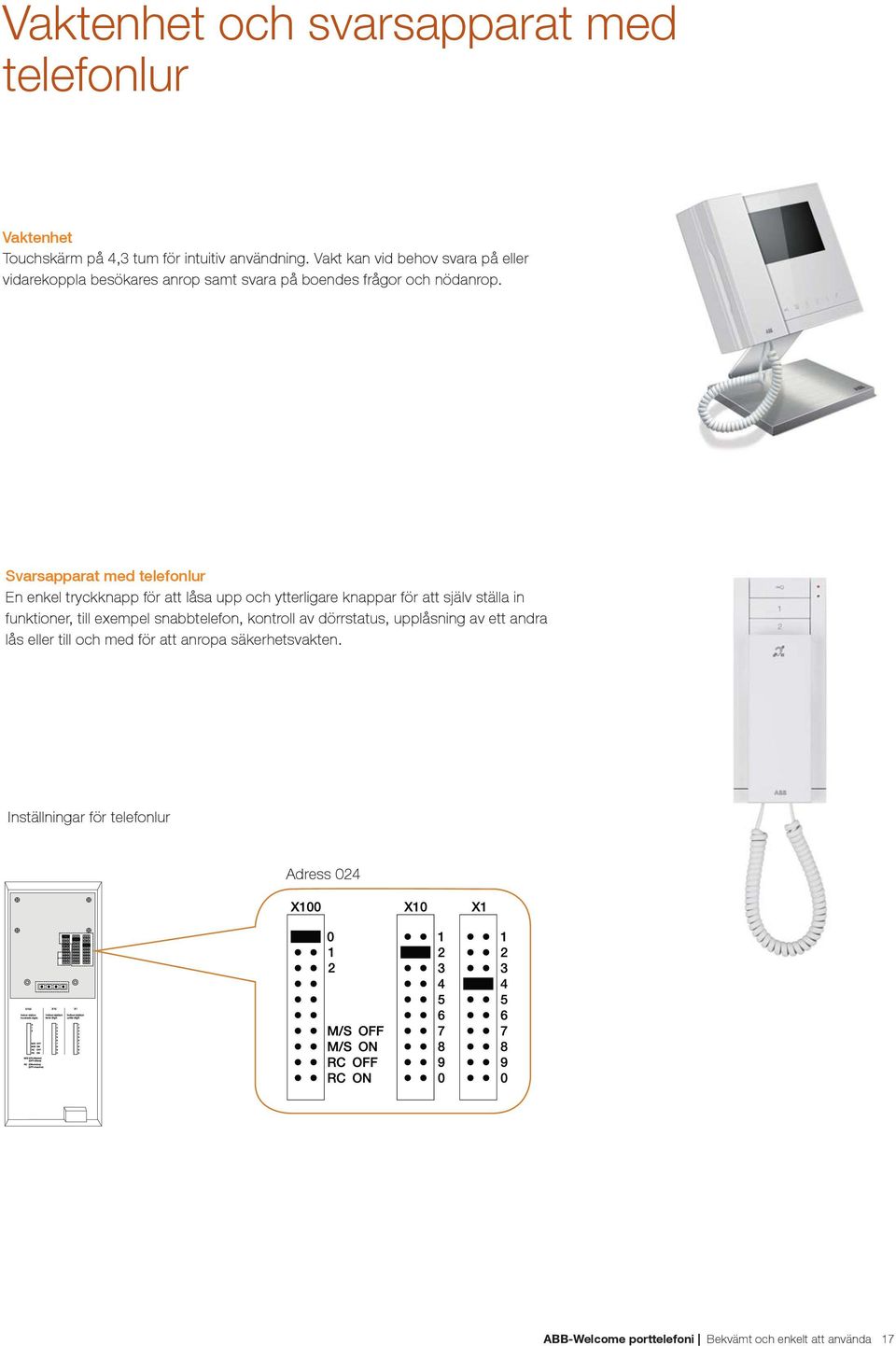

17 Vaktenhet och svarsapparat med telefonlur Vaktenhet Svarsapparat med telefonlur Inställningar för telefonlur Adress 024 ABB-Welcome porttelefoni Bekvämt och enkelt att använda 17

18 Kapacitet och topologi 2 trådigt bussystem 2 lås möjligt för en porttelefon 9 porttelefoner för en byggnad 9 vaktenheter 60 byggnader 250 svarsapparater för en byggnad 600 meter från portstationen till den sista svarsapparaten lägenheter i ett system Hyreshus - Videodelning - 2 utomhus, 10 lägenheter, 4,3" display Exit Address Address 18 Bekvämt och enkelt att använda ABB-Welcome porttelefoni

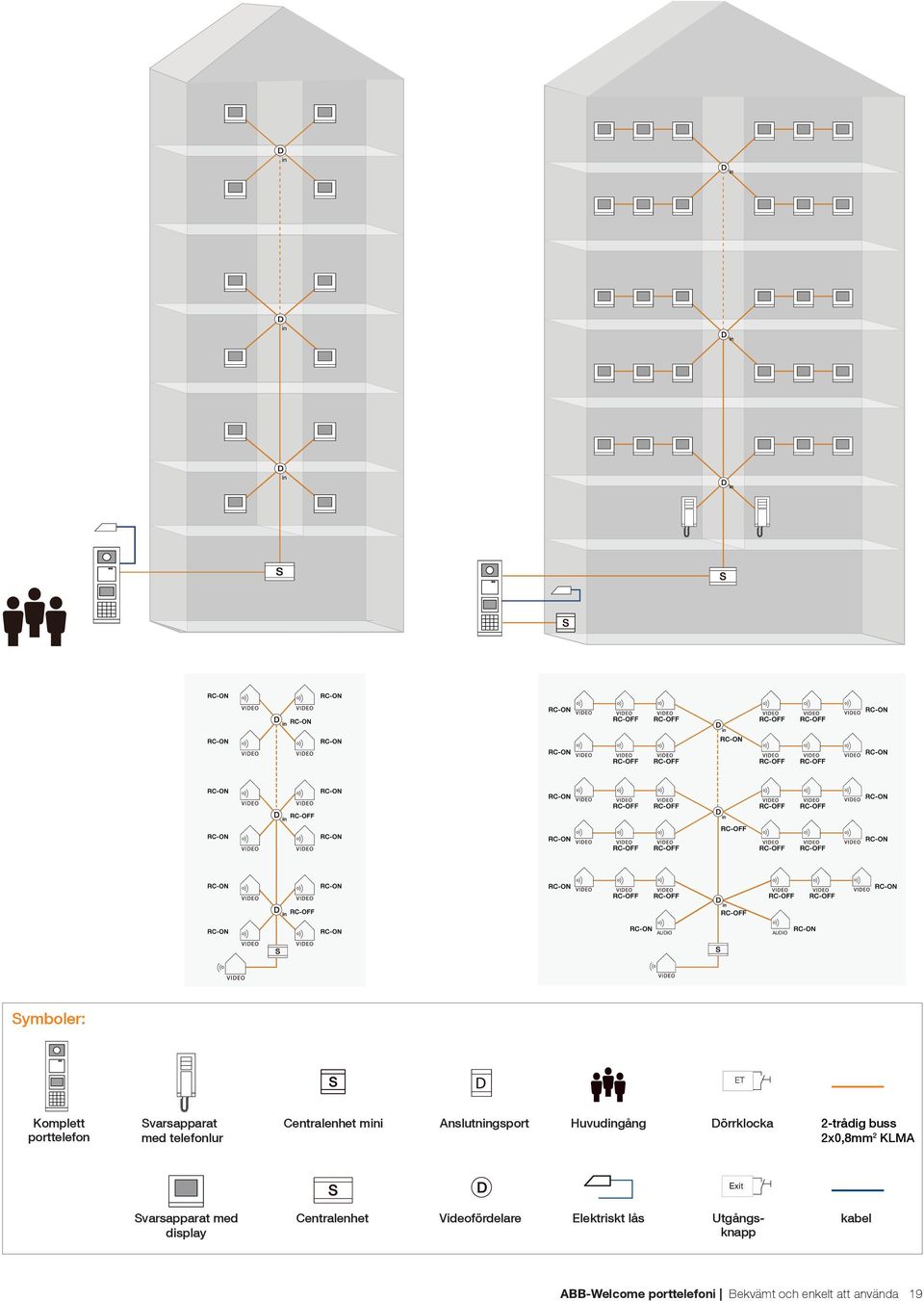

19 in in in AUDIO AUDIO Symboler: Komplett porttelefon Svarsapparat med telefonlur Centralenhet mini Anslutningsport Huvudingång Dörrklocka 2-trådig buss 2x0,8mm 2 KLMA Exit Svarsapparat med display Centralenhet Videofördelare Elektriskt lås Utgångsknapp kabel ABB-Welcome porttelefoni Bekvämt och enkelt att använda 19

20 ABB-Welcome porttelefoni Portenheter Komplett porttelefon 4-sektions porttelefon med kameramodul, ljudmodul med talsyntes, display med RFID-kortläsare och knappsats. Klassi- M21351K-A Komplett porttelefon, 4 moduler, Aluminium 1/25 Täckramar Täckram 2 moduler, storlek 1x2 1/ Täckram 3 moduler, storlek 1x3 1/ Täckram 6 moduler, storlek 2x3 1/ Täckram 4 moduler, storlek 1x4 1/ Täckram 8 moduler, storlek 2x4 1/11 Installationsdosor 41022F Installationsdosa, infälld, 2 moduler, 1x2 1/ F Installationsdosa, infälld, 3 moduler, 1x3 1/ F Installationsdosa, infälld, 6 moduler, 2x3 1/ F Installationsdosa, infälld, 4 moduler, 1x4 1/ F Installationsdosa, infälld, 8 moduler, 2x4 1/6 Regnskydd RH Regnskydd 2 moduler, 1x2 1/ RH Regnskydd 3 moduler, 1x3 1/ RH Regnskydd 6 moduler, 2x3 1/ RH Regnskydd 4 moduler, 1x4 1/ RH Regnskydd 8 moduler, 2x4 1/ RH Regnskydd 12 moduler, 3x4 1/4 Moduler M251022A-A Ljudmodul med 1-rad tryckknapp 1/12 M251021P Tryckknappsmodul 3-rader för 3 eller 6 st mottagare 1/10 M251021P Tryckknappsmodul 4-rader för 4 eller 8 st mottagare 1/10 M251021K-A Knappsatsmodul, 16 knappar, aluminium 1/ Kameramodul, med infrarött ljus och imfri lins 1/ Displaymodul med RFID-läsare 1/ DN Namnskyltsmodul, upplyst 1/10 20 Bekvämt och enkelt att använda ABB-Welcome porttelefoni

21 ABB-Welcome porttelefoni Svarsenheter Tillbehör 51021J Sammanfogningskit 1/10 Svarsapparat med telefonlur M22003-W Svarsapparat med telefonlur och hörselslinga 1/25 Svarsapparat med display M22313-W Svarsapparat med 4,3" display och hörselslinga 1/28 Infälld installationsdosa för svarsapparat med display Infälld installationsdosa i metall för svarsapparat med display F Infälld installationsdosa för svarsapparat med display 1/60 Vaktenhet raövervakning, lagring av obesvarade samtal och larmmeddelanden. Snabbtelefon mellan vaktenhet och svarsapparat, porttelefon eller annan vaktenhet. M Vaktenhet, 4,3" touchskärm med telefonlur 1/15 Skrivbordsställ Skrivbordsställ i borstad metall för svarsapparat med display samt vaktenhet D Skrivbordsställ för svarsapparat med display samt vaktenhet 1/12 ABB-Welcome porttelefoni Bekvämt och enkelt att använda 21

22 ABB-Welcome porttelefoni Tillbehör Centralenhet lägenheter. M /10 Centralenhet mini eller ett litet videosystem. M /10 IP-gateway till ett ABB Welcome-system. Behövs även vid anslutning till surfplattor eller smartphones via WLAN eller internet IP-gateway 10U 1/24 Reläaktor M Reläaktor ABB-Welcome 1/18 Linjekopplare M Linjekopplare ABB-Welcome 1/10 Videofördelare M Videofördelare för svarsapparater 1/18 Anslutningsport 83325/ Anslutningsport för porttelefoner med kamera 1/18 22 Bekvämt och enkelt att använda ABB-Welcome porttelefoni

23 ABB-Welcome porttelefoni Bekvämt och enkelt att använda 23

24 Kontakt ABB AB Lågspänningsprodukter Telefon: E-post: Observera: Vi förbehåller oss rätten att göra tekniska förändringar eller ändra innehållet i detta dokument utan föregående meddelande. Vi förbehåller oss rätten till information och bilder i detta dokument. All kopiering, spridning till tredje part eller användning av dess innehåll helt eller delvis är förbjuden utan föregående skriftligt tillstånd av ABB. Copyright ABB. WAIM85/ Copyright 2015 ABB Med ensamrätt.
