1 Instruktionsbok PROMOVEC Elcyklar Element Wave Flow Flick

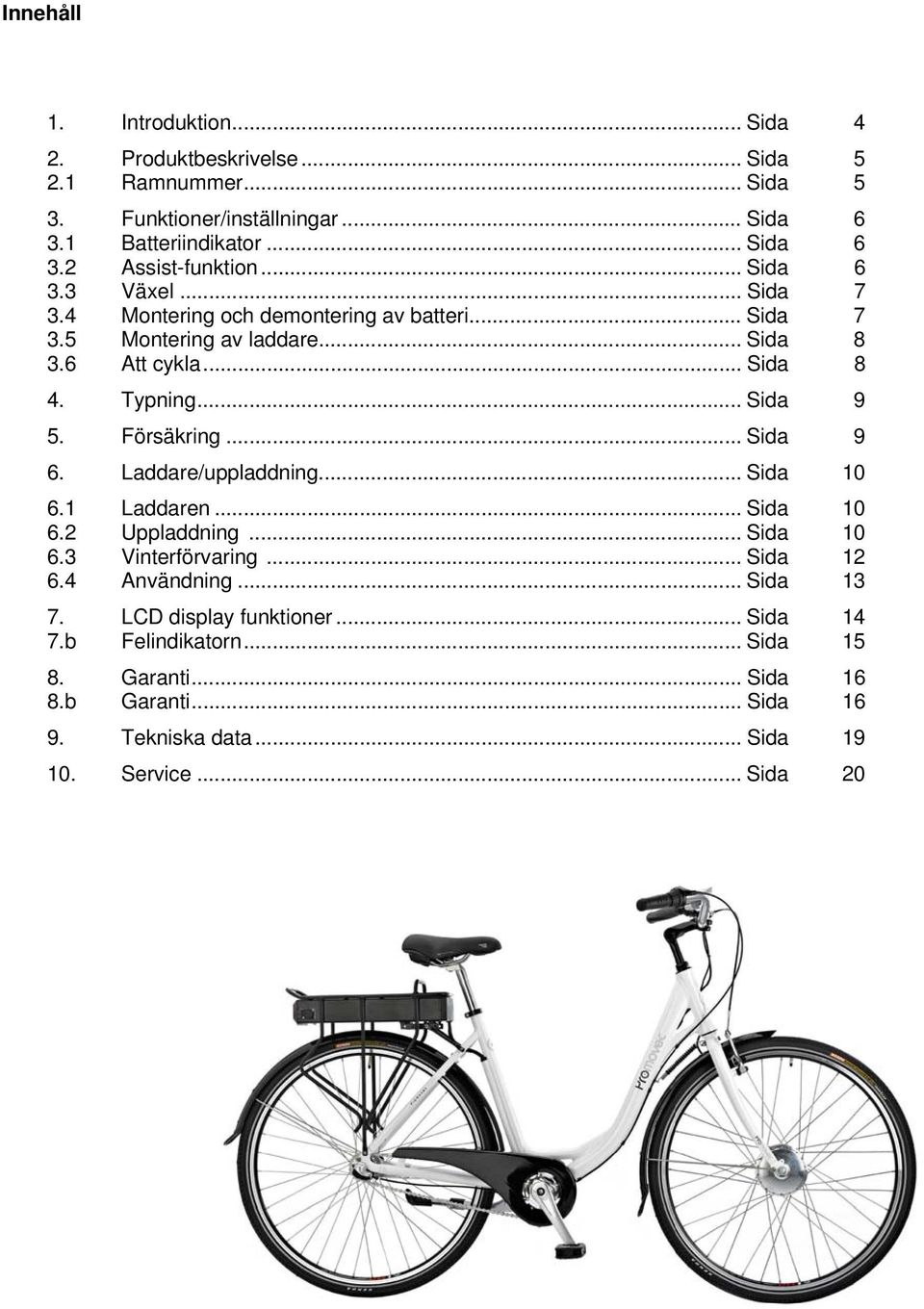

2 Innehåll 1. Introduktion... Sida 4 2. Produktbeskrivelse... Sida Ramnummer... Sida 5 3. Funktioner/inställningar... Sida Batteriindikator... Sida Assist-funktion... Sida Växel... Sida Montering och demontering av batteri... Sida Montering av laddare... Sida Att cykla... Sida 8 4. Typning... Sida 9 5. Försäkring... Sida 9 6. Laddare/uppladdning... Sida Laddaren... Sida Uppladdning... Sida Vinterförvaring... Sida Användning... Sida LCD display funktioner... Sida 14 7.b Felindikatorn... Sida Garanti... Sida 16 8.b Garanti... Sida Tekniska data... Sida Service... Sida 20

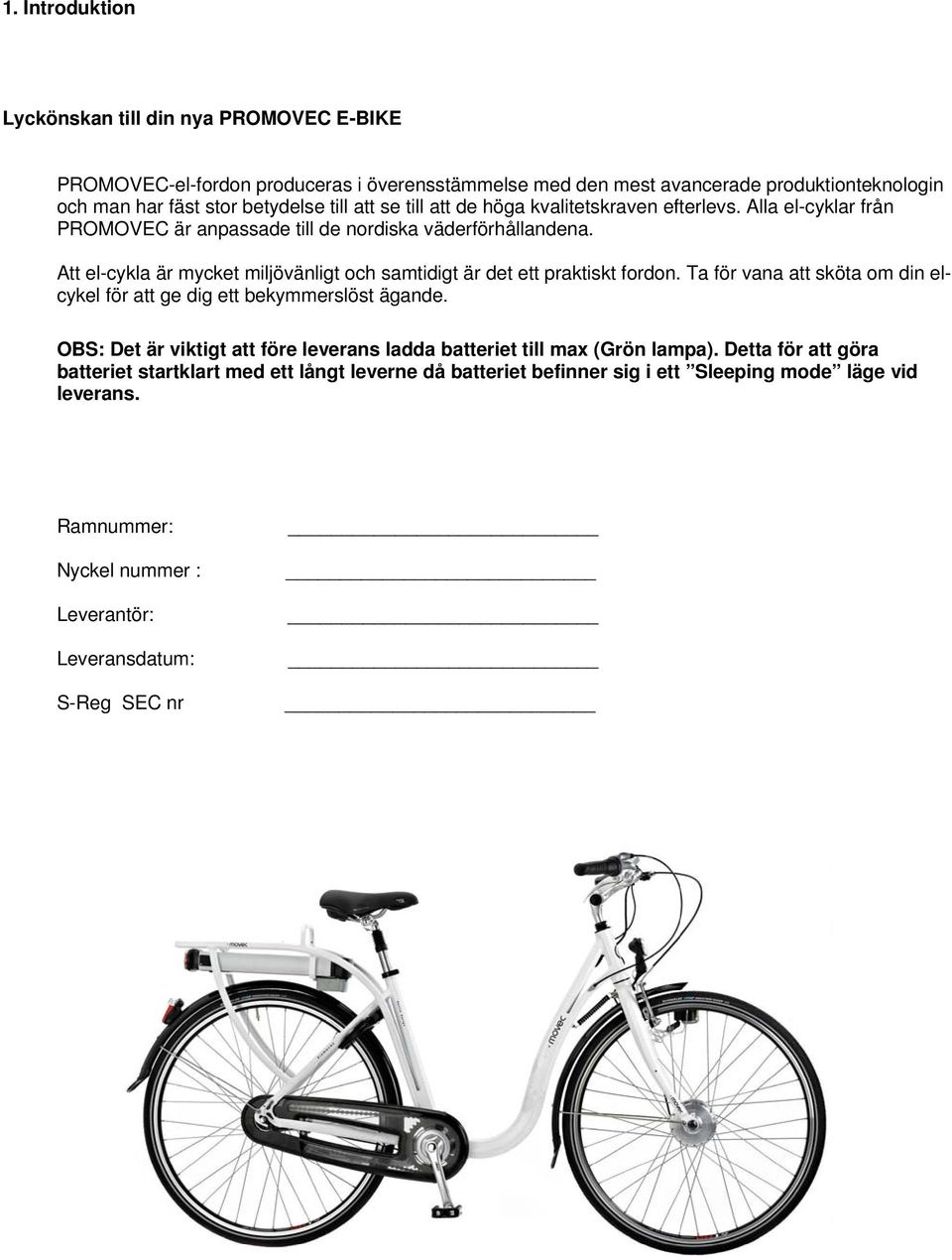

3 1. Introduktion Lyckönskan till din nya PROMOVEC E-BIKE PROMOVEC-el-fordon produceras i överensstämmelse med den mest avancerade produktionteknologin och man har fäst stor betydelse till att se till att de höga kvalitetskraven efterlevs. Alla el-cyklar från PROMOVEC är anpassade till de nordiska väderförhållandena. Att el-cykla är mycket miljövänligt och samtidigt är det ett praktiskt fordon. Ta för vana att sköta om din elcykel för att ge dig ett bekymmerslöst ägande. OBS: Det är viktigt att före leverans ladda batteriet till max (Grön lampa). Detta för att göra batteriet startklart med ett långt leverne då batteriet befinner sig i ett Sleeping mode läge vid leverans. Ramnummer: Nyckel nummer : Leverantör: Leveransdatum: S-Reg SEC nr

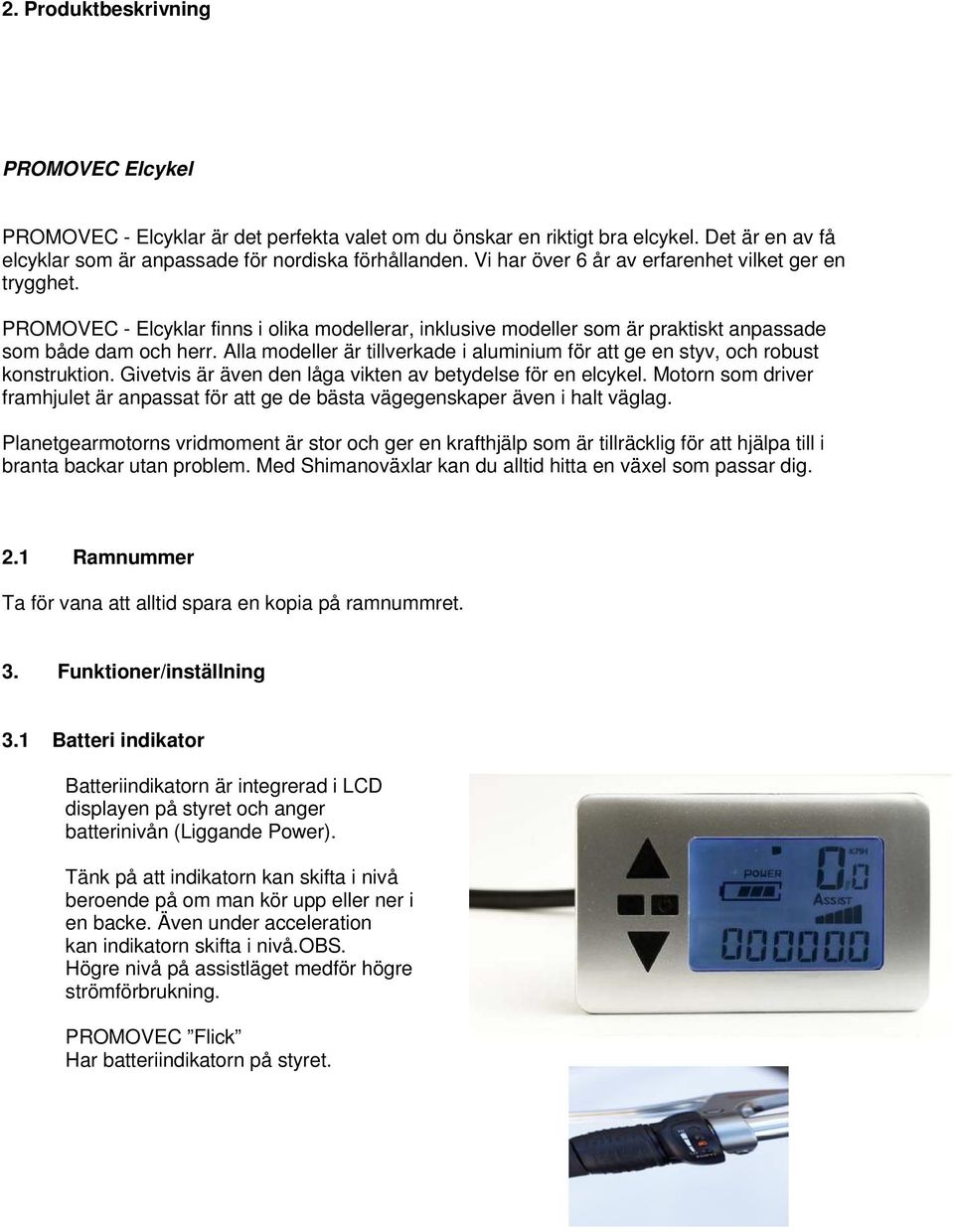

4 2. Produktbeskrivning PROMOVEC Elcykel PROMOVEC - Elcyklar är det perfekta valet om du önskar en riktigt bra elcykel. Det är en av få elcyklar som är anpassade för nordiska förhållanden. Vi har över 6 år av erfarenhet vilket ger en trygghet. PROMOVEC - Elcyklar finns i olika modellerar, inklusive modeller som är praktiskt anpassade som både dam och herr. Alla modeller är tillverkade i aluminium för att ge en styv, och robust konstruktion. Givetvis är även den låga vikten av betydelse för en elcykel. Motorn som driver framhjulet är anpassat för att ge de bästa vägegenskaper även i halt väglag. Planetgearmotorns vridmoment är stor och ger en krafthjälp som är tillräcklig för att hjälpa till i branta backar utan problem. Med Shimanoväxlar kan du alltid hitta en växel som passar dig. 2.1 Ramnummer Ta för vana att alltid spara en kopia på ramnummret. 3. Funktioner/inställning 3.1 Batteri indikator Batteriindikatorn är integrerad i LCD displayen på styret och anger batterinivån (Liggande Power). Tänk på att indikatorn kan skifta i nivå beroende på om man kör upp eller ner i en backe. Även under acceleration kan indikatorn skifta i nivå.obs. Högre nivå på assistläget medför högre strömförbrukning. PROMOVEC Flick Har batteriindikatorn på styret.

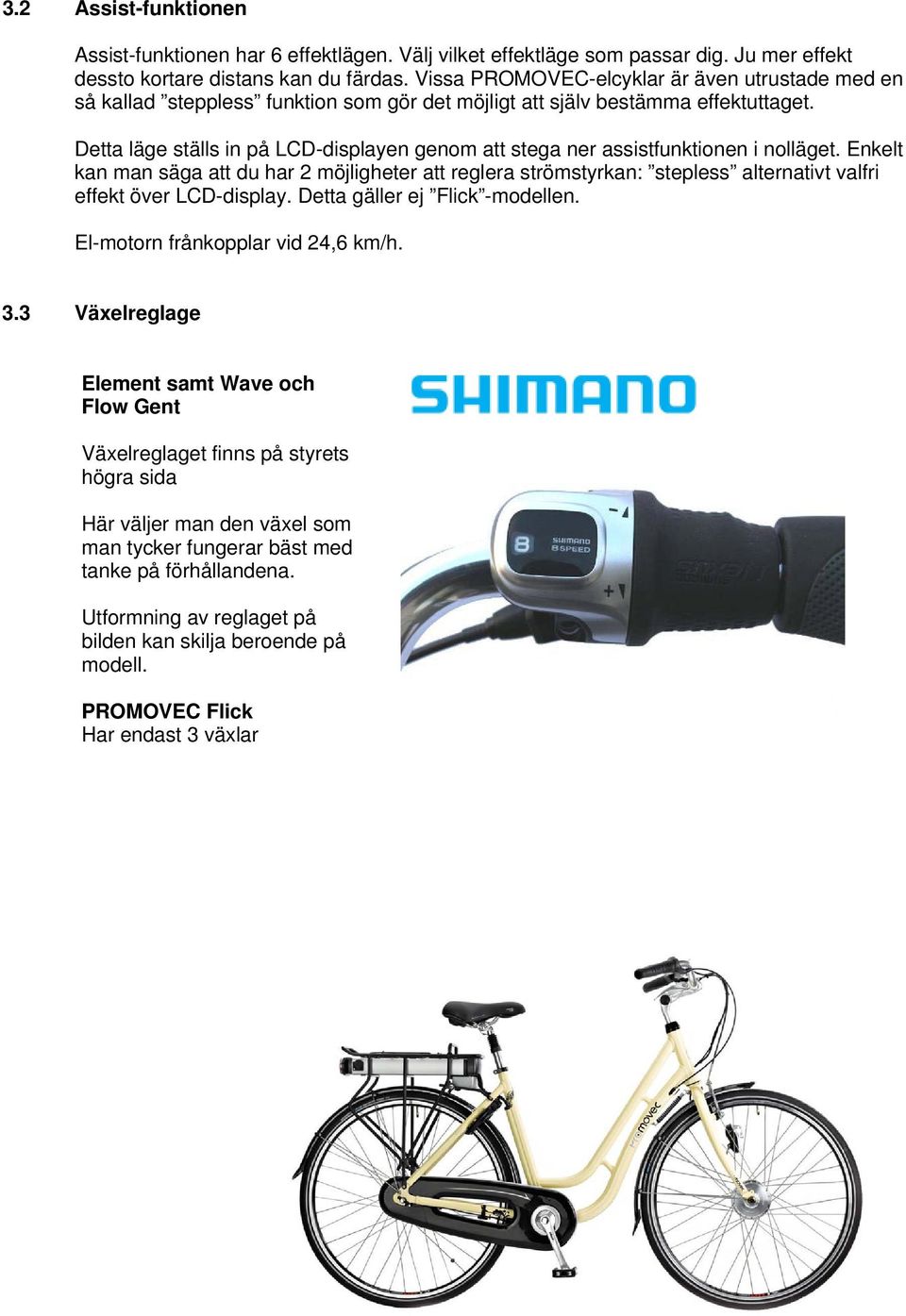

5 3.2 Assist-funktionen Assist-funktionen har 6 effektlägen. Välj vilket effektläge som passar dig. Ju mer effekt dessto kortare distans kan du färdas. Vissa PROMOVEC-elcyklar är även utrustade med en så kallad steppless funktion som gör det möjligt att själv bestämma effektuttaget. Detta läge ställs in på LCD-displayen genom att stega ner assistfunktionen i nolläget. Enkelt kan man säga att du har 2 möjligheter att reglera strömstyrkan: stepless alternativt valfri effekt över LCD-display. Detta gäller ej Flick -modellen. El-motorn frånkopplar vid 24,6 km/h. 3.3 Växelreglage Element samt Wave och Flow Gent Växelreglaget finns på styrets högra sida Här väljer man den växel som man tycker fungerar bäst med tanke på förhållandena. Utformning av reglaget på bilden kan skilja beroende på modell. PROMOVEC Flick Har endast 3 växlar

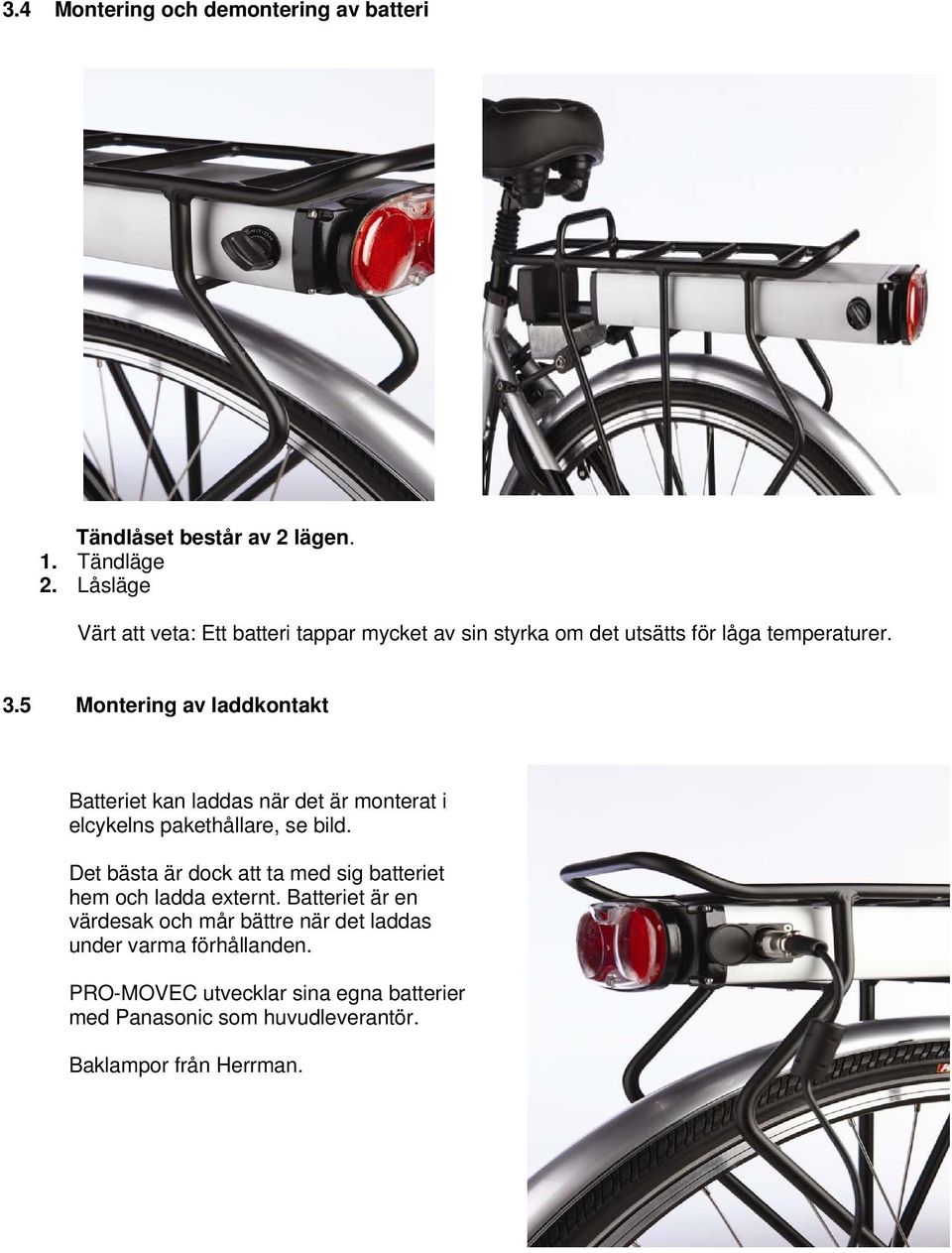

6 3.4 Montering och demontering av batteri Tändlåset består av 2 lägen. 1. Tändläge 2. Låsläge Värt att veta: Ett batteri tappar mycket av sin styrka om det utsätts för låga temperaturer. 3.5 Montering av laddkontakt Batteriet kan laddas när det är monterat i elcykelns pakethållare, se bild. Det bästa är dock att ta med sig batteriet hem och ladda externt. Batteriet är en värdesak och mår bättre när det laddas under varma förhållanden. PRO-MOVEC utvecklar sina egna batterier med Panasonic som huvudleverantör. Baklampor från Herrman.

7 3.6 Att köra Promovec elmotor fungerar som följande: En sensor mäter av när pedalerna är i rörelse, då startar den elektroniska styrningen av motorn. Elmotorns kraft regleras med hjälp av assist-funktionen. Här kan man under färd reglera styrkan i motorn till det aktuella behovet. På vissa modeller finn en steglös reglering. Cyklar man uppför en backe, kan man ge full styrka medans man i nedförsbackar bör stänga av motorn och rulla, det är det optimala förhållandet. Den elektroniska styrningen kopplar automatisk ifrån motorn när man upphör att trampa. Likaså frånkopplas motorn när hastigheten överstiger 24,6 km/h. Godkännande PROMOVEC E-Bike är godkänd och typad enligt de nya Europaregler som gäller från och med 2010; EN och EN Alla elcyklar innehar även ett CE certificat. Detta är mycket viktigt för om dessa intyg saknas räknas ofta en elcykel som moped. Detta medför då att det krävs körkort samt en gällande försäkring. Dessutom krävs rätt ålder och hjälm. En godkänd elcykel räknas som en normal cykel i trafiken! Givetvis rekommenderar vi att cykelhjälm användes. 5. Försäkring Promovec elcykel klassas av försäkringsbolagen som en normal cykel. I många försäkringsbolag räcker det därmed med en hemförsäkring. Detta bör man kontrollera med sitt försäkringsbolag då villkoren är olika mellan försäkringsbolagen

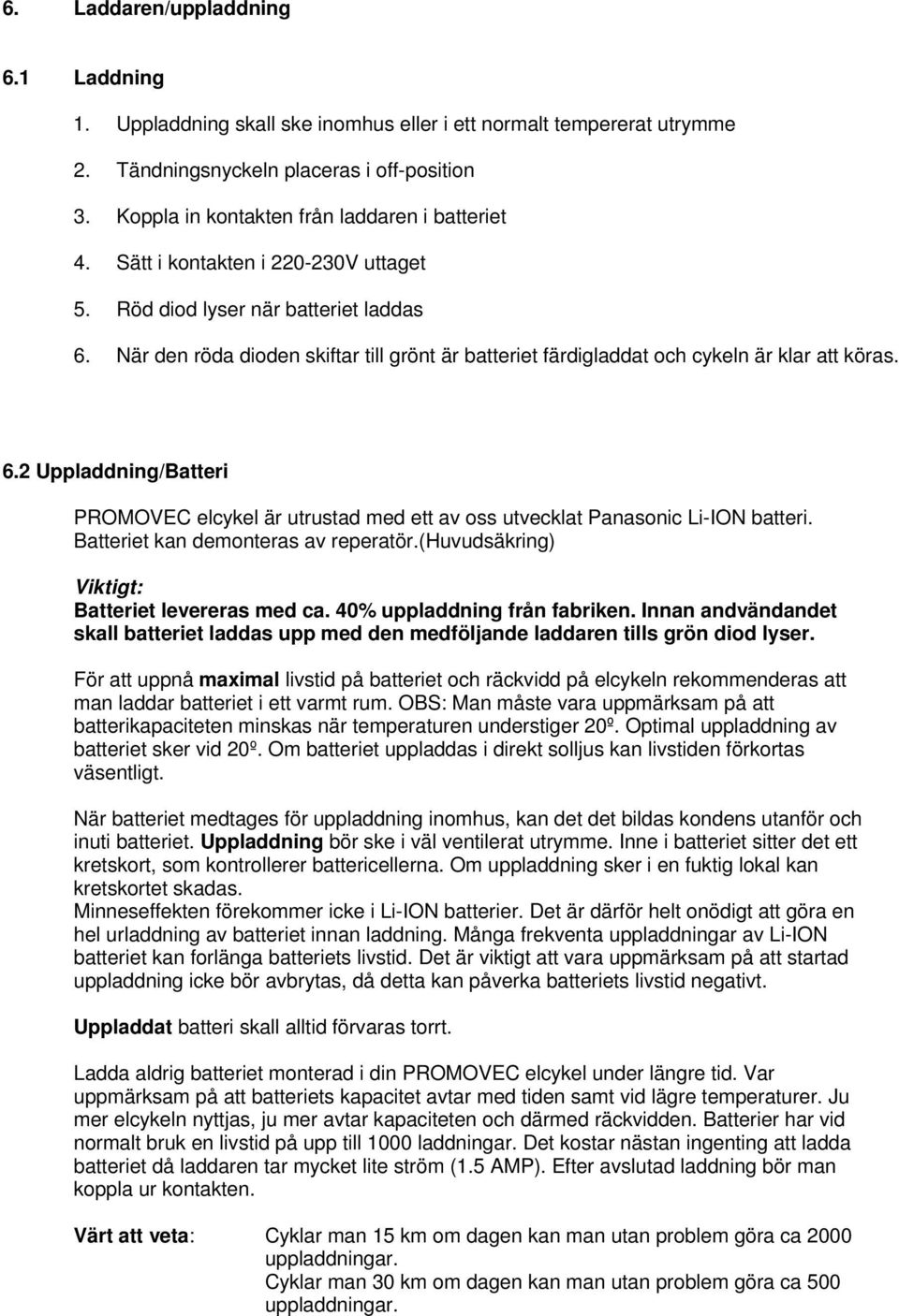

8 6. Laddaren/uppladdning 6.1 Laddning 1. Uppladdning skall ske inomhus eller i ett normalt tempererat utrymme 2. Tändningsnyckeln placeras i off-position 3. Koppla in kontakten från laddaren i batteriet 4. Sätt i kontakten i V uttaget 5. Röd diod lyser när batteriet laddas 6. När den röda dioden skiftar till grönt är batteriet färdigladdat och cykeln är klar att köras. 6.2 Uppladdning/Batteri PROMOVEC elcykel är utrustad med ett av oss utvecklat Panasonic Li-ION batteri. Batteriet kan demonteras av reperatör.(huvudsäkring) Viktigt: Batteriet levereras med ca. 40% uppladdning från fabriken. Innan andvändandet skall batteriet laddas upp med den medföljande laddaren tills grön diod lyser. För att uppnå maximal livstid på batteriet och räckvidd på elcykeln rekommenderas att man laddar batteriet i ett varmt rum. OBS: Man måste vara uppmärksam på att batterikapaciteten minskas när temperaturen understiger 20º. Optimal uppladdning av batteriet sker vid 20º. Om batteriet uppladdas i direkt solljus kan livstiden förkortas väsentligt. När batteriet medtages för uppladdning inomhus, kan det det bildas kondens utanför och inuti batteriet. Uppladdning bör ske i väl ventilerat utrymme. Inne i batteriet sitter det ett kretskort, som kontrollerer battericellerna. Om uppladdning sker i en fuktig lokal kan kretskortet skadas. Minneseffekten förekommer icke i Li-ION batterier. Det är därför helt onödigt att göra en hel urladdning av batteriet innan laddning. Många frekventa uppladdningar av Li-ION batteriet kan forlänga batteriets livstid. Det är viktigt att vara uppmärksam på att startad uppladdning icke bör avbrytas, då detta kan påverka batteriets livstid negativt. Uppladdat batteri skall alltid förvaras torrt. Ladda aldrig batteriet monterad i din PROMOVEC elcykel under längre tid. Var uppmärksam på att batteriets kapacitet avtar med tiden samt vid lägre temperaturer. Ju mer elcykeln nyttjas, ju mer avtar kapaciteten och därmed räckvidden. Batterier har vid normalt bruk en livstid på upp till 1000 laddningar. Det kostar nästan ingenting att ladda batteriet då laddaren tar mycket lite ström (1.5 AMP). Efter avslutad laddning bör man koppla ur kontakten. Värt att veta: Cyklar man 15 km om dagen kan man utan problem göra ca 2000 uppladdningar. Cyklar man 30 km om dagen kan man utan problem göra ca 500 uppladdningar.

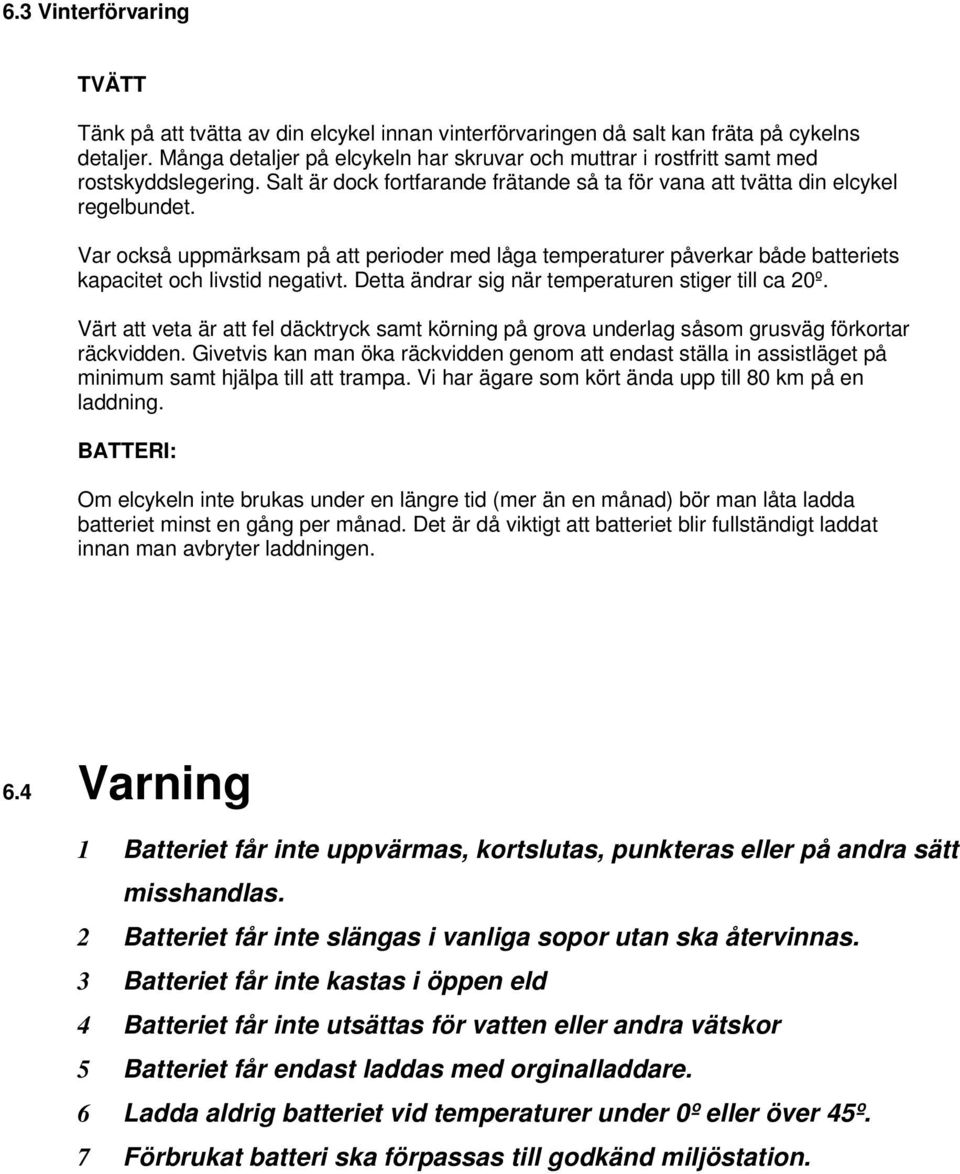

9 6.3 Vinterförvaring TVÄTT Tänk på att tvätta av din elcykel innan vinterförvaringen då salt kan fräta på cykelns detaljer. Många detaljer på elcykeln har skruvar och muttrar i rostfritt samt med rostskyddslegering. Salt är dock fortfarande frätande så ta för vana att tvätta din elcykel regelbundet. Var också uppmärksam på att perioder med låga temperaturer påverkar både batteriets kapacitet och livstid negativt. Detta ändrar sig när temperaturen stiger till ca 20º. Värt att veta är att fel däcktryck samt körning på grova underlag såsom grusväg förkortar räckvidden. Givetvis kan man öka räckvidden genom att endast ställa in assistläget på minimum samt hjälpa till att trampa. Vi har ägare som kört ända upp till 80 km på en laddning. BATTERI: Om elcykeln inte brukas under en längre tid (mer än en månad) bör man låta ladda batteriet minst en gång per månad. Det är då viktigt att batteriet blir fullständigt laddat innan man avbryter laddningen. 6.4 Varning 1 Batteriet får inte uppvärmas, kortslutas, punkteras eller på andra sätt misshandlas. 2 Batteriet får inte slängas i vanliga sopor utan ska återvinnas. 3 Batteriet får inte kastas i öppen eld 4 Batteriet får inte utsättas för vatten eller andra vätskor 5 Batteriet får endast laddas med orginalladdare. 6 Ladda aldrig batteriet vid temperaturer under 0º eller över 45º. 7 Förbrukat batteri ska förpassas till godkänd miljöstation.

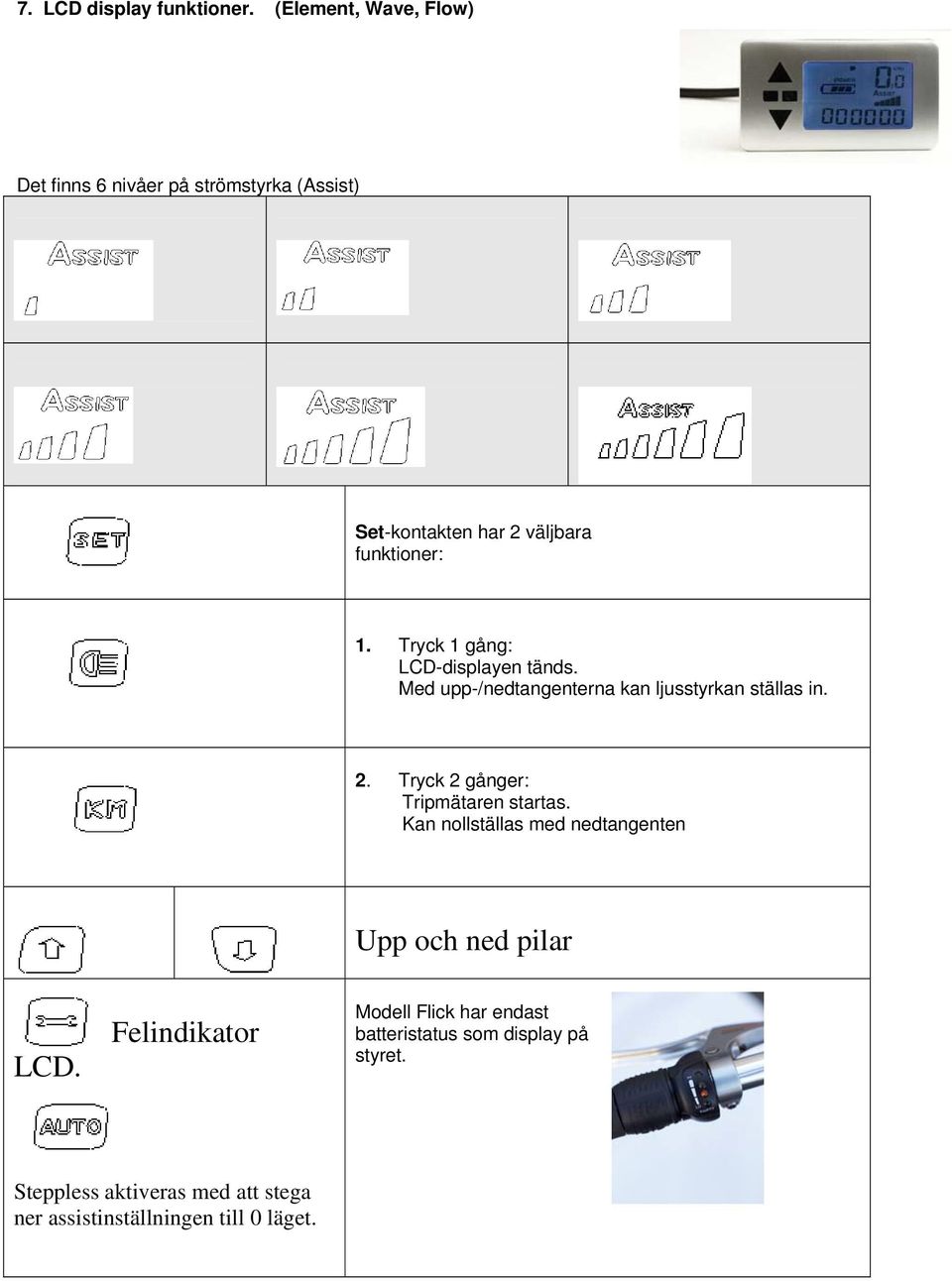

10 7. LCD display funktioner. (Element, Wave, Flow) Det finns 6 nivåer på strömstyrka (Assist) Set-kontakten har 2 väljbara funktioner: 1. Tryck 1 gång: LCD-displayen tänds. Med upp-/nedtangenterna kan ljusstyrkan ställas in. 2. Tryck 2 gånger: Tripmätaren startas. Kan nollställas med nedtangenten Upp och ned pilar LCD. Felindikator Modell Flick har endast batteristatus som display på styret. Steppless aktiveras med att stega ner assistinställningen till 0 läget.

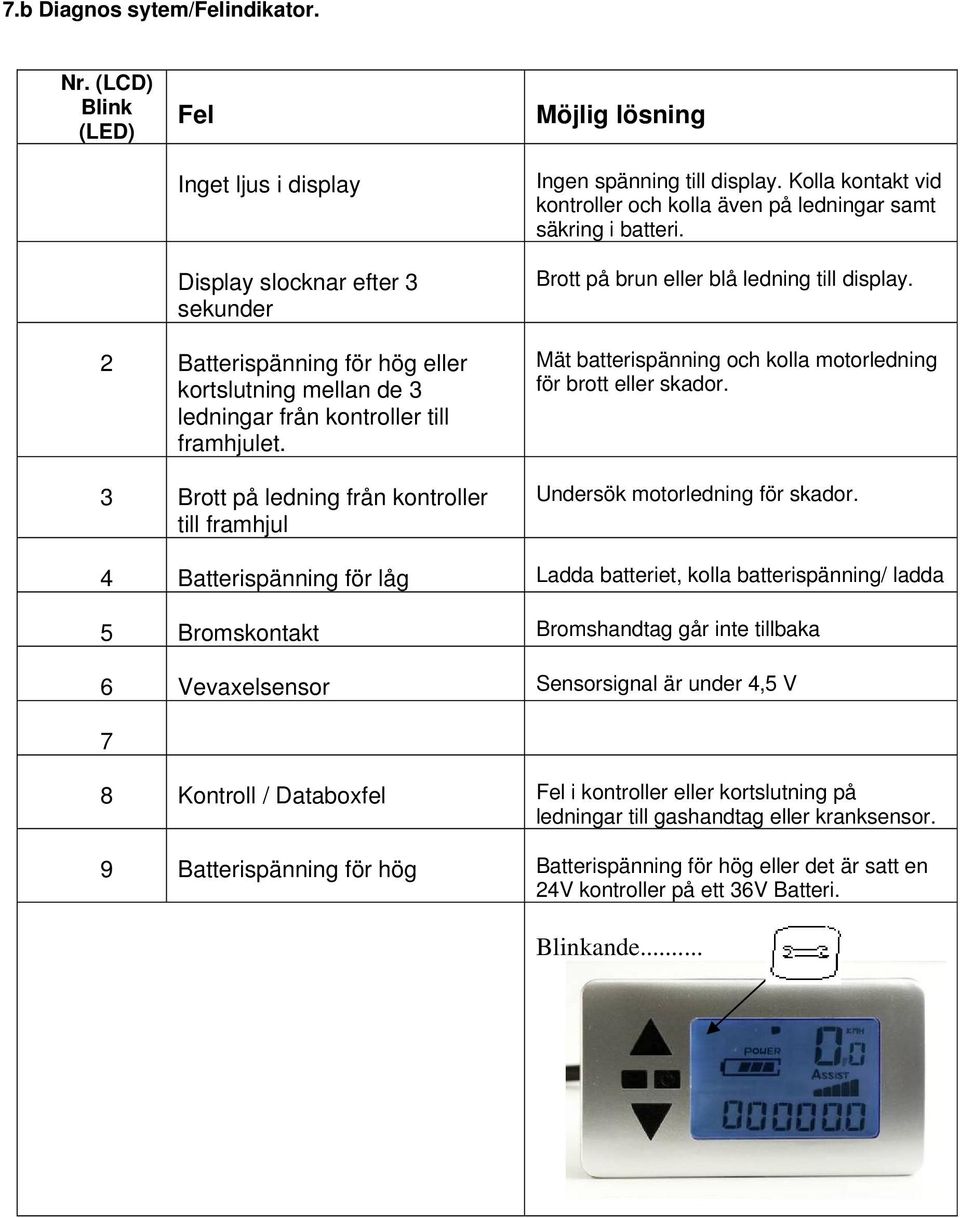

11 7.b Diagnos sytem/felindikator. Nr. (LCD) Blink (LED) Fel Inget ljus i display Display slocknar efter 3 sekunder Möjlig lösning Ingen spänning till display. Kolla kontakt vid kontroller och kolla även på ledningar samt säkring i batteri. Brott på brun eller blå ledning till display. 2 Batterispänning för hög eller kortslutning mellan de 3 ledningar från kontroller till framhjulet. 3 Brott på ledning från kontroller till framhjul Mät batterispänning och kolla motorledning för brott eller skador. Undersök motorledning för skador. 4 Batterispänning för låg Ladda batteriet, kolla batterispänning/ ladda 5 Bromskontakt Bromshandtag går inte tillbaka 6 Vevaxelsensor Sensorsignal är under 4,5 V 7 8 Kontroll / Databoxfel Fel i kontroller eller kortslutning på ledningar till gashandtag eller kranksensor. 9 Batterispänning för hög Batterispänning för hög eller det är satt en 24V kontroller på ett 36V Batteri. Blinkande...

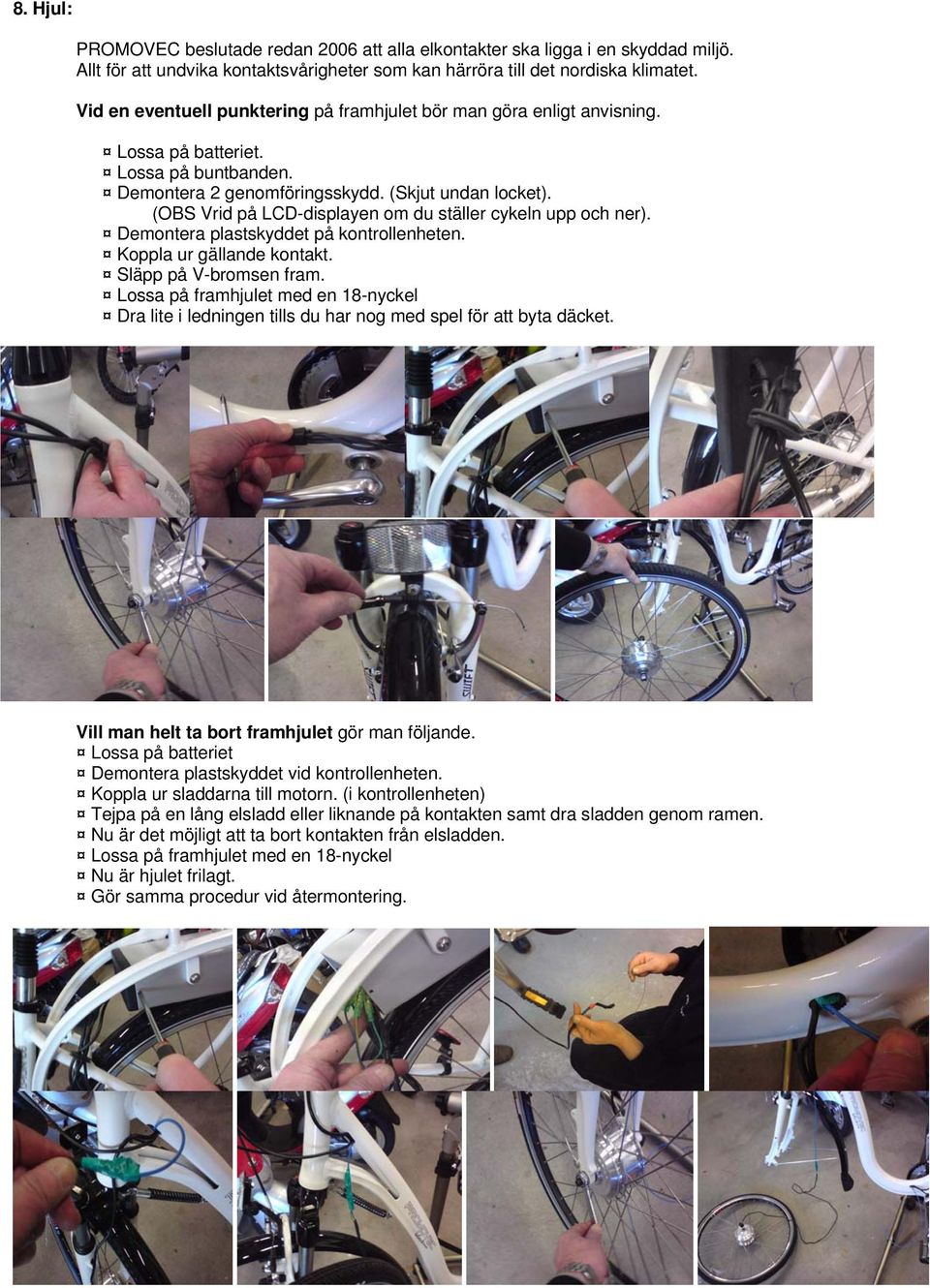

12 8. Hjul: PROMOVEC beslutade redan 2006 att alla elkontakter ska ligga i en skyddad miljö. Allt för att undvika kontaktsvårigheter som kan härröra till det nordiska klimatet. Vid en eventuell punktering på framhjulet bör man göra enligt anvisning. Lossa på batteriet. Lossa på buntbanden. Demontera 2 genomföringsskydd. (Skjut undan locket). (OBS Vrid på LCD-displayen om du ställer cykeln upp och ner). Demontera plastskyddet på kontrollenheten. Koppla ur gällande kontakt. Släpp på V-bromsen fram. Lossa på framhjulet med en 18-nyckel Dra lite i ledningen tills du har nog med spel för att byta däcket. Vill man helt ta bort framhjulet gör man följande. Lossa på batteriet Demontera plastskyddet vid kontrollenheten. Koppla ur sladdarna till motorn. (i kontrollenheten) Tejpa på en lång elsladd eller liknande på kontakten samt dra sladden genom ramen. Nu är det möjligt att ta bort kontakten från elsladden. Lossa på framhjulet med en 18-nyckel Nu är hjulet frilagt. Gör samma procedur vid återmontering.

13 8 b. Garanti: Konsumenten har lagliga rättigheter enligt gällande nationella lagstiftningar. Dessa rättigheter påverkas inte av denna kontraktsgaranti. Våra fordon garanteras mot alla slags konstruktions- eller materialfel under en period på 12 månader från och med det första uttagsdatumet. Garantin täcker reparationen eller utbytet av delar som anses felaktiga av en auktoriserad representant inom distributionsnätet samt utgifterna för härrörande arbete. Garantin begränsas till det som anges ovan. Garantin tillämpas på villkor att: Fordonet har reparerats av en auktoriserad eller representants verkstäder Det första underhållet har utförts av en auktoriserad eller representants verkstäder Fordonet regelbundet underhållits av en auktoriserad verkstad enligt plan, minst 1 ggr/år Fordonet inte har omformats eller ändrats Originaldelarna inte har bytts ut mot andra som inte godkänts av tillverkaren Delar eller tillbehör som inte godkänts av tillverkaren har monterats Maskinfel inte beror på vårdslöshet, på en felaktig användning eller att föreskrifterna som finns i användarhandboken inte iakttagits eller på grund av överbelastning även tillfälligt eller på grund av förarens oerfarenhet. Korrekt laddning av batteri har utförts (Överladdning av batteri med fel laddare) Kontraktsgarantin täcker inte: Utbytet av förslitningsdelar (om behovet beror på normalt slitage) och deras fästanordningar som inte kan återanvändas (till exempel självlåsande muttrar) eller arbeten som följer ett vanligt underhåll av fordonet och som i normala fall är föremål för en faktura till kunden. Underhåll såsom: smörjning, rengöring, spänningskontroll och så vidare. Slitagedelar såsom däck, slang, kedja, lager, batteri, vajer, bromsklossar, handtag, lampor med mera. Frätning eller oxidering på ytan av chassiet, skruvuppsättningen eller i allmänhet på samtliga behandlade eller obehandlade metalldelar som har uppkommit på grund av misskötsel. Batteriet är en slitagevara och täcks av garanti under 12 månader. (Vid normal användning). Batteritest registrerar missbruk. Motorgarantin är 36 månader. Samtlig service som utförs av auktoriserad återförsäljare måste dokumenteras i serviceboken eller över importörens dataregistrering. Serviceboken är en värdehandling. OBS! INGEN SERVICE = INGEN GARANTI.

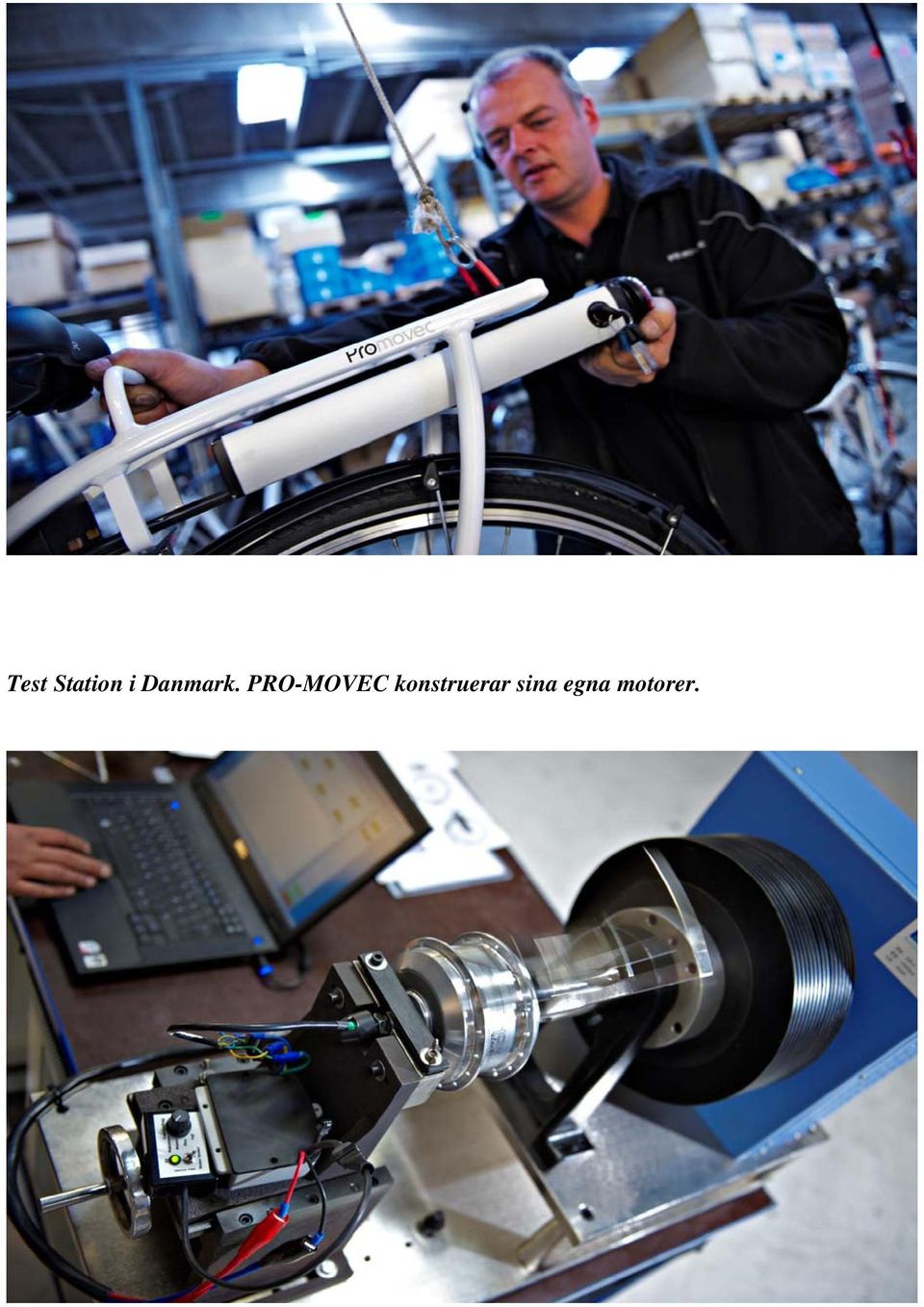

14 Test Station i Danmark. PRO-MOVEC konstruerar sina egna motorer.

15 9. Tekniska data PRO-MOVEC E-BIKES Modell Flick Element Wave, Flow Växel Shimano Nexus 3 Speed Fotbroms Shimano Nexus 7 Speed Fotbroms Shimano Nexus 7 växlad Fotbroms Motor 250w brushless DC navmotor med planetväxel 200w brushless DC navmotor med planetväxel 200w brushless DC navmotor med planetväxel Kontroller DWM/microprocessor med diagnostic system PWM/microprocessor med self-diagnostic system PWM/microprocessor med self-diagnostic system Huvudsäkring (Inbyggd i batteriet) Low voltage protection 20 A 20 A 20 A 31.5 V 31.5 V 31.5 V Typ PAS (Pedal Assist System) (EU standard EN 15194) PAS (Pedal Assist System) (EU standard EN 15194) PAS (Pedal Assist System) (EU standard EN 15194) Vikt 23,6kg 23,9kg 23,9kg Batteri 7AH 36V Panasonic Li-ION, 252 watt timmar, vikt 2,6 kg 9AH 36V Panasonic Li-ION, 324 watt timmar, vikt 2,8 kg 9AH 36V Panasonic Li-ION, 324 watt timmar, vikt 2,8 kg Laddare Swift mode, laddtid 4-5 timmar Swift mode, laddtid 4-6 timmar Swift mode, laddtid 4-6 timmar Max person vikt Max 100kg Max 100kg Max 100kg Räckvidd Upp till 35km* Upp till 50km* Upp till 50km* Hjul 700X38C 700X38C 700X38C * Uppgiven räckvidd kan skilja mellan olika användare. Med egen hjälp ökar räckvidden och med underlag såsom lera, grus eller snö minskar räckvidden. Det gäller även vid ökad belastning av cykeln.

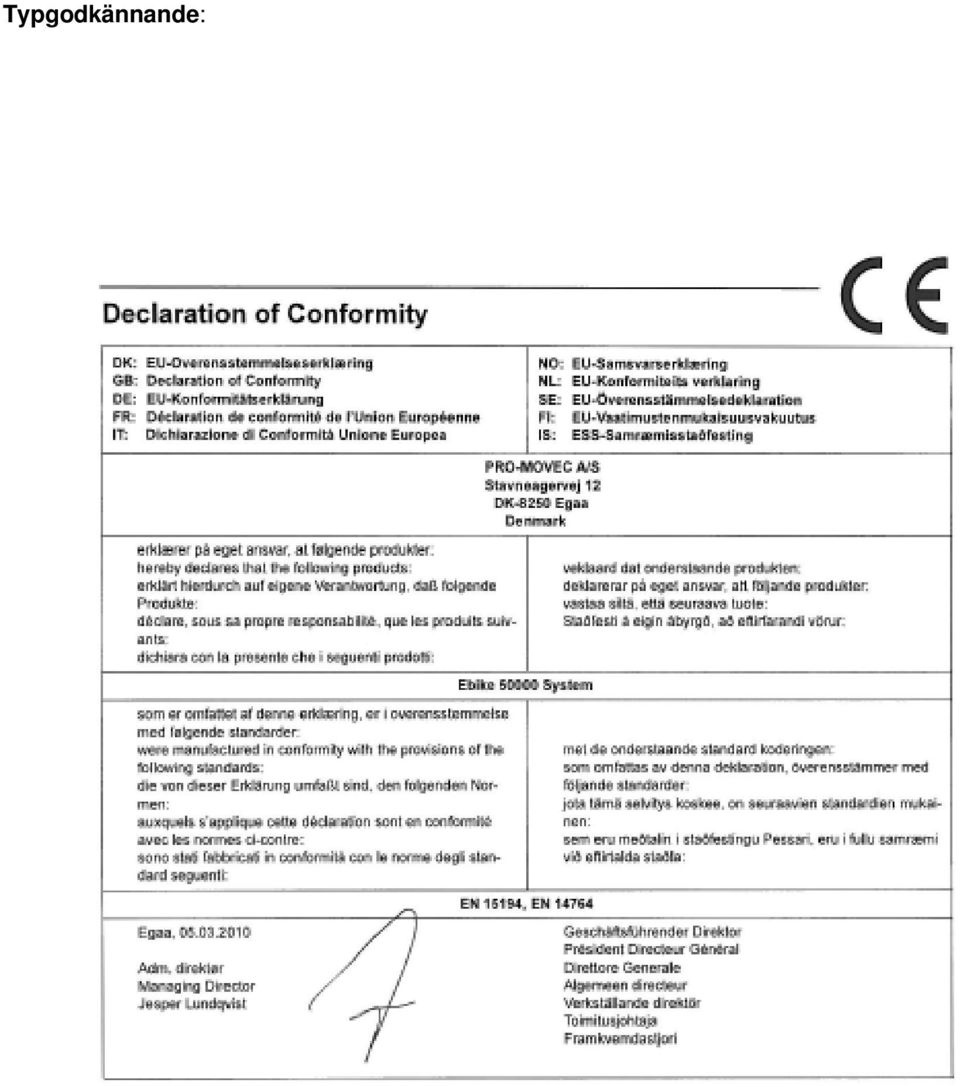

16 Typgodkännande:

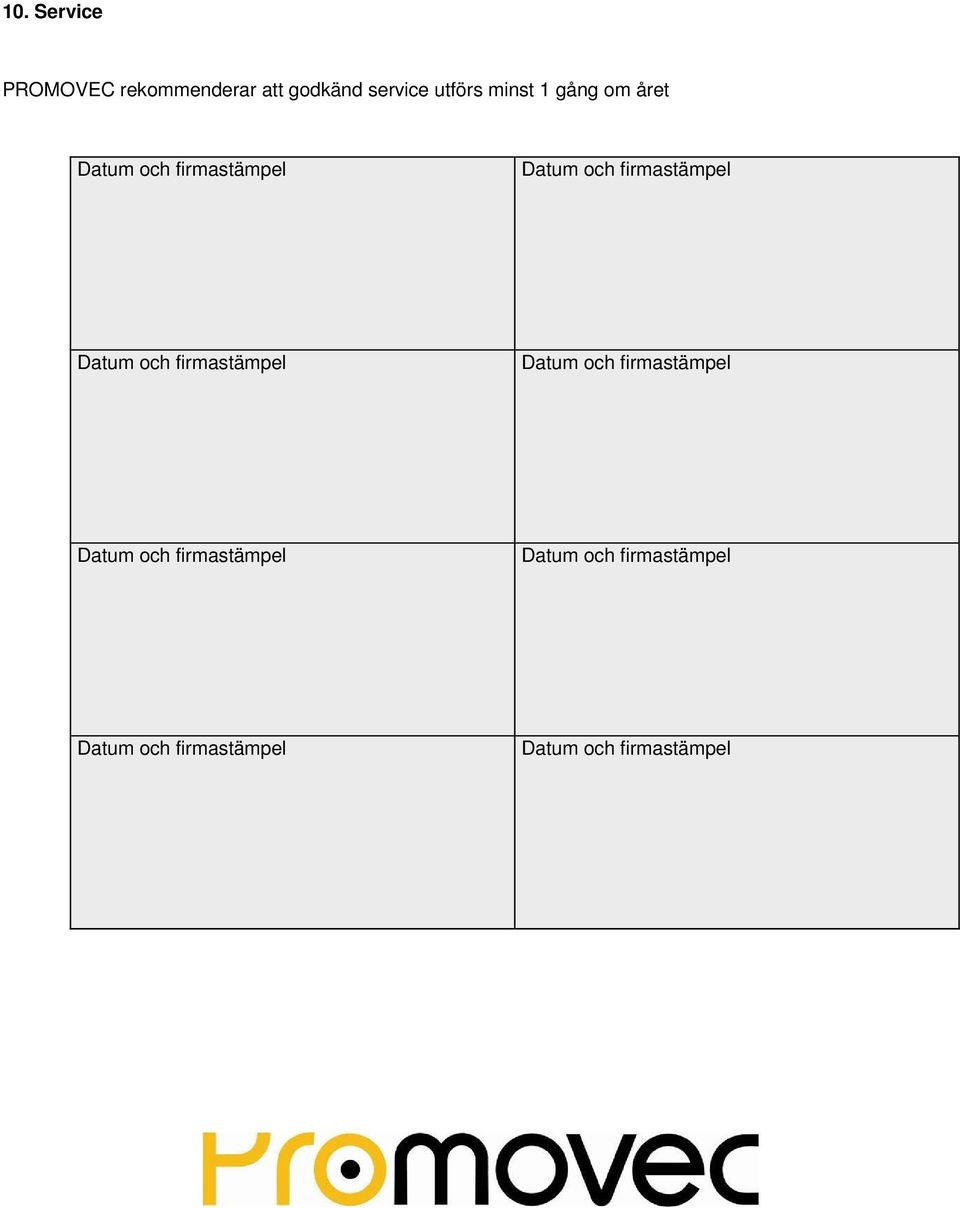

17 10. Service PROMOVEC rekommenderar att godkänd service utförs minst 1 gång om året Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel Datum och firmastämpel

18 Noteringar:

19 Med Smart Safety Cykelregistrering ingår följande: Registrering av cykeln hos SmartSafety.se Avskräckande dekal att fästa på cykeln Sökbarhet av cykeln för polis och försäkringsbolag Personlig hjälp av vår kundtjänst med polisanmälan vid stöld Personlig hjälp av vår kundtjänst med kontakt med ditt försäkringsbolag vid stöld Meddelande om var funnen cykel finns att hämta

20 Promovec elcyklar distribueras i Sverige av: Jofrab AB, Box 283, Tranås * Vi reserverar oss för feltryck i denna publikation. Vi kan ej garantera ändringar från vår leverantör som sker utan vår kännedom. Kontakta din närmaste återförsäljare vid frågor och hjälp.
