1 Fettavskiljare

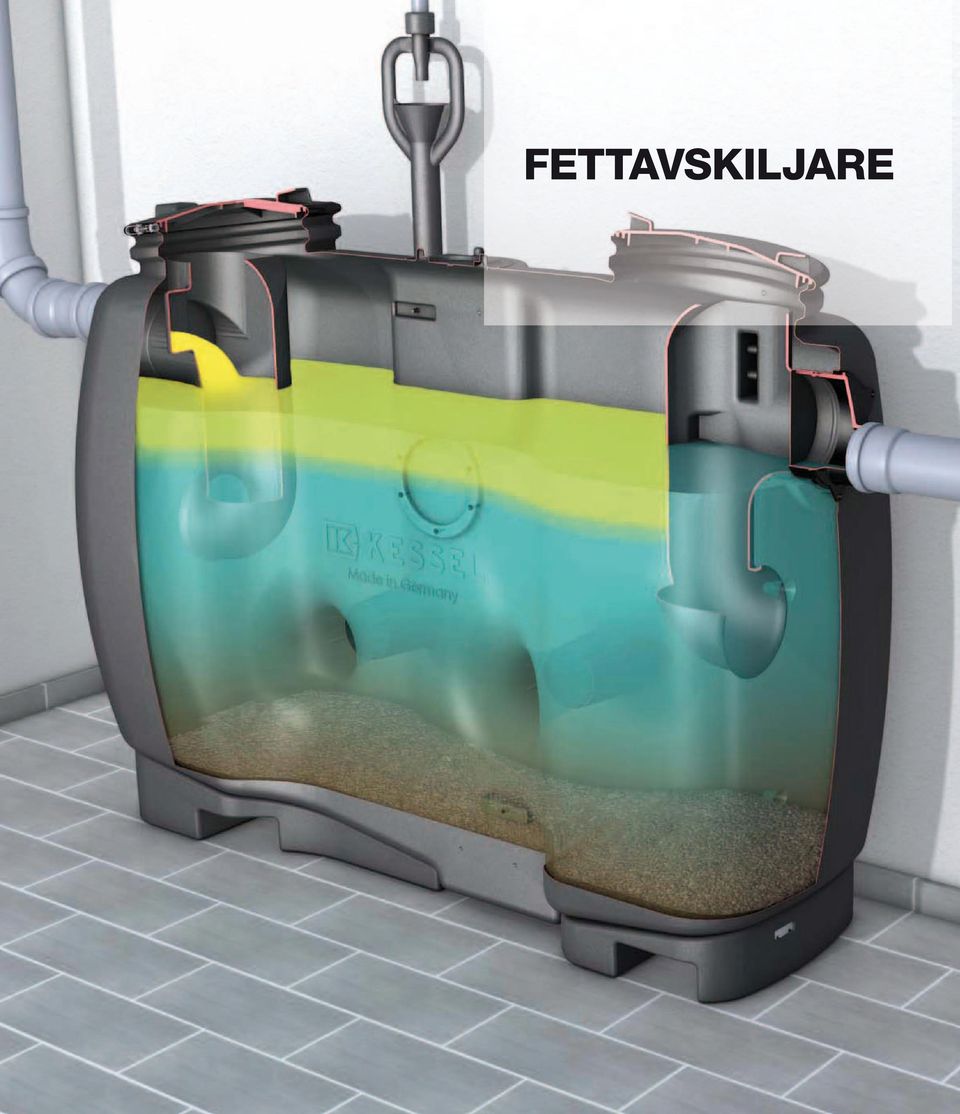

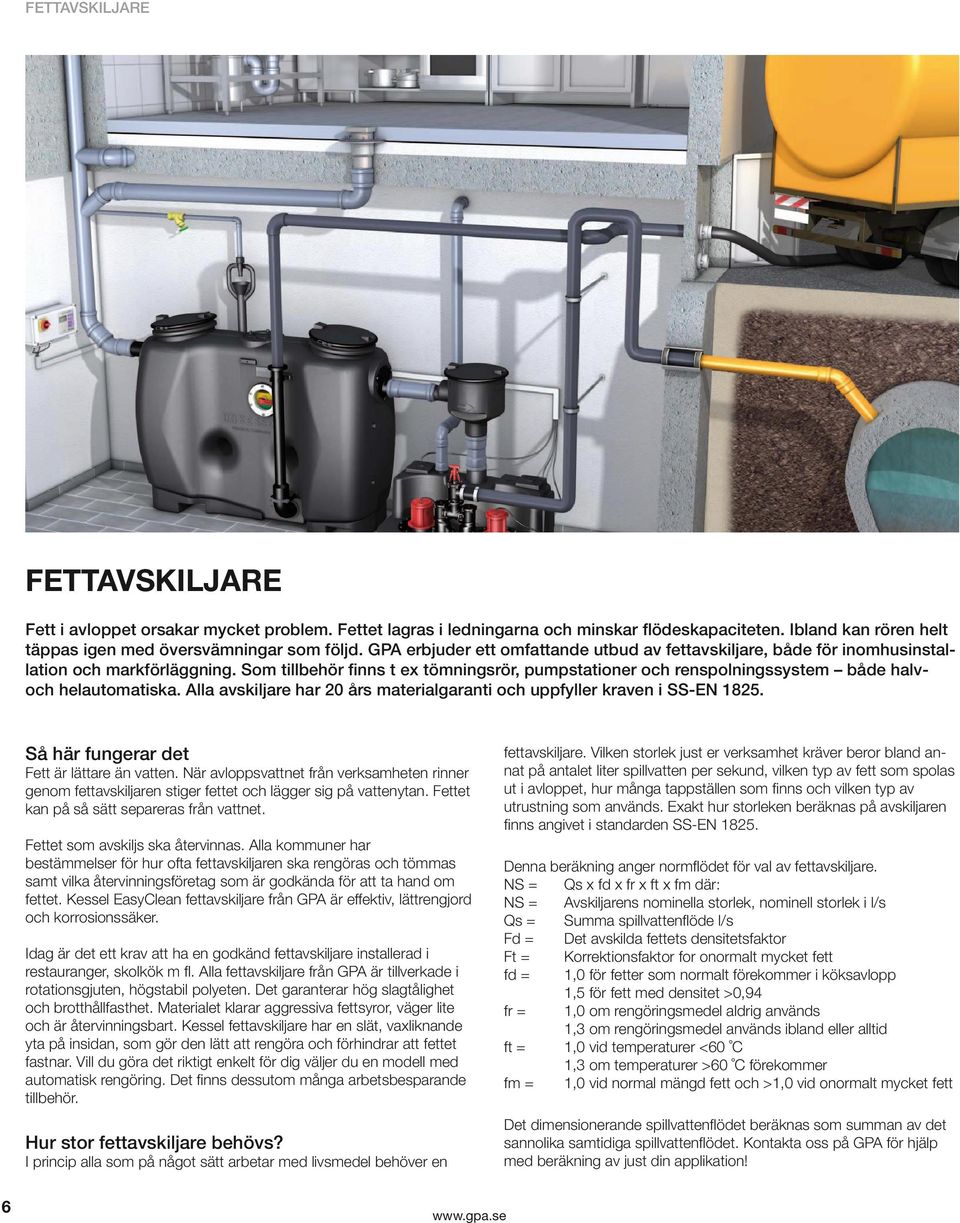

2 fettavskiljare FETTAVSKILJARE Fett i avloppet orsakar mycket problem. Fettet lagras i ledningarna och minskar flödeskapaciteten. Ibland kan rören helt täppas igen med översvämningar som följd. GPA erbjuder ett omfattande utbud av fettavskiljare, både för inomhusinstallation och markförläggning. Som tillbehör finns t ex tömningsrör, pumpstationer och renspolningssystem både halvoch helautomatiska. Alla avskiljare har 20 års materialgaranti och uppfyller kraven i SS-EN Så här fungerar det Fett är lättare än vatten. När avloppsvattnet från verksamheten rinner genom fettavskiljaren stiger fettet och lägger sig på vattenytan. Fettet kan på så sätt separeras från vattnet. Fettet som avskiljs ska återvinnas. Alla kommuner har bestämmelser för hur ofta fettavskiljaren ska rengöras och tömmas samt vilka återvinningsföretag som är godkända för att ta hand om fettet. Kessel EasyClean fettavskiljare från GPA är effektiv, lättrengjord och korrosionssäker. Idag är det ett krav att ha en godkänd fettavskiljare installerad i restauranger, skolkök m fl. Alla fettavskiljare från GPA är tillverkade i rotationsgjuten, högstabil. Det garanterar hög slagtålighet och brotthållfasthet. Materialet klarar aggressiva fettsyror, väger lite och är återvinningsbart. Kessel fettavskiljare har en slät, vaxliknande yta på insidan, som gör den lätt att rengöra och förhindrar att fettet fastnar. Vill du göra det riktigt enkelt för dig väljer du en modell med automatisk rengöring. Det finns dessutom många arbetsbesparande tillbehör. Hur stor fettavskiljare behövs? I princip alla som på något sätt arbetar med livsmedel behöver en fettavskiljare. Vilken storlek just er verksamhet kräver beror bland annat på antalet liter spillvatten per sekund, vilken typ av fett som spolas ut i avloppet, hur många tappställen som finns och vilken typ av utrustning som används. Exakt hur storleken beräknas på avskiljaren finns angivet i standarden SS-EN Denna beräkning anger normflödet för val av fettavskiljare. NS = Qs x fd x fr x ft x fm där: NS = Avskiljarens nominella storlek, nominell storlek i l/s Qs = Summa spillvattenflöde l/s Fd = Det avskilda fettets densitetsfaktor Ft = Korrektionsfaktor for onormalt mycket fett fd = 1,0 för fetter som normalt förekommer i köksavlopp 1,5 för fett med densitet >0,94 fr = 1,0 om rengöringsmedel aldrig används 1,3 om rengöringsmedel används ibland eller alltid ft = 1,0 vid temperaturer <60 C 1,3 om temperaturer >60 C förekommer fm = 1,0 vid normal mängd fett och >1,0 vid onormalt mycket fett Det dimensionerande spillvattenflödet beräknas som summan av det sannolika samtidiga spillvattenflödet. Kontakta oss på GPA för hjälp med beräkning av just din applikation! 6

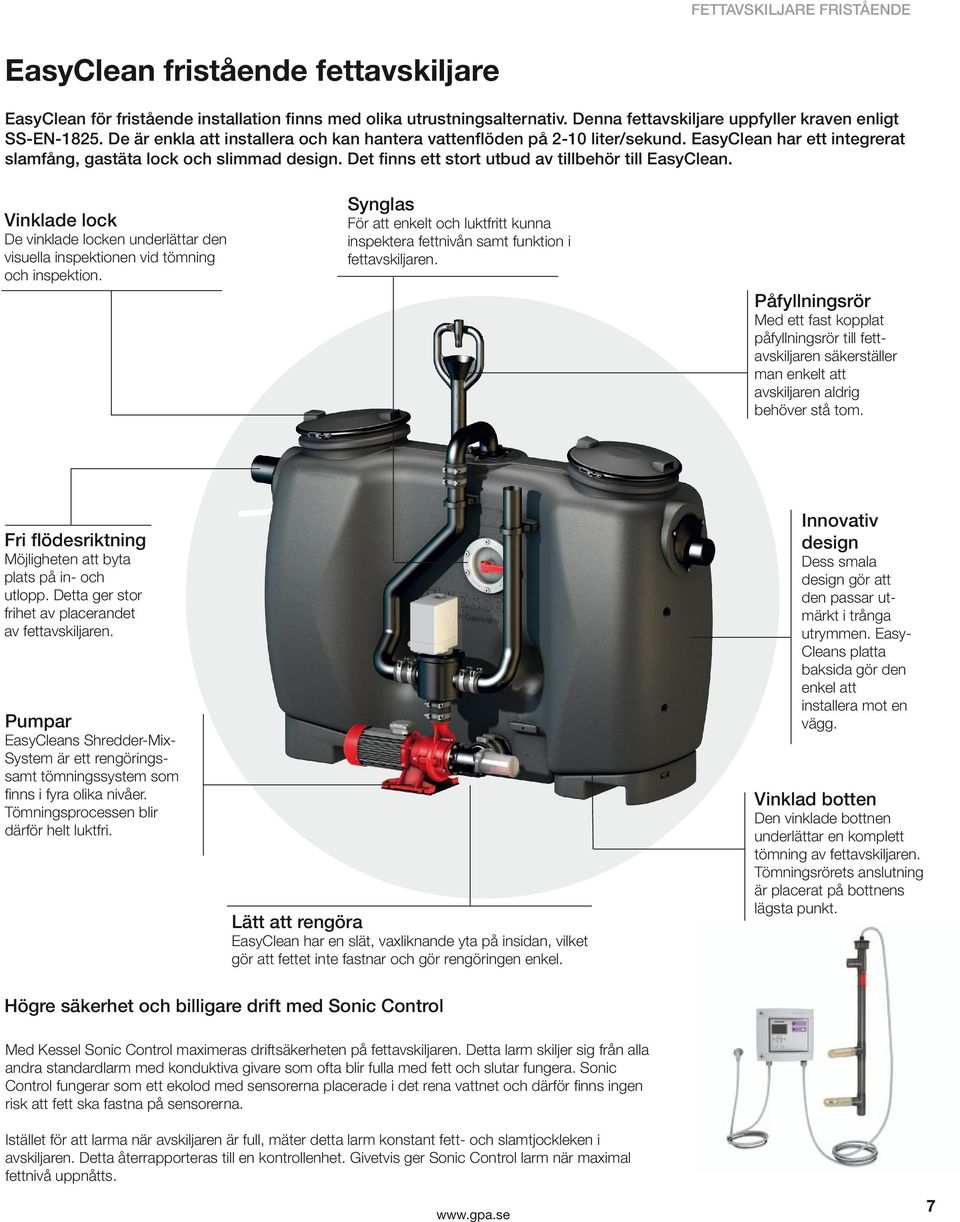

3 EasyClean fristående fettavskiljare fettavskiljare fristående EasyClean för fristående installation finns med olika utrustningsalternativ. Denna fettavskiljare uppfyller kraven enligt SS-EN De är enkla att installera och kan hantera vattenflöden på 2-10 liter/sekund. EasyClean har ett integrerat slamfång, gastäta lock och slimmad design. Det finns ett stort utbud av tillbehör till EasyClean. Vinklade lock De vinklade locken underlättar den visuella inspektionen vid tömning och inspektion. Synglas För att enkelt och luktfritt kunna inspektera fettnivån samt funktion i fettavskiljaren. Påfyllningsrör Med ett fast kopplat påfyllningsrör till fettavskiljaren säkerställer man enkelt att avskiljaren aldrig behöver stå tom. Fri flödesriktning Möjligheten att byta plats på in- och utlopp. Detta ger stor frihet av placerandet av fettavskiljaren. Pumpar EasyCleans Shredder-Mix- System är ett rengöringssamt tömningssystem som finns i fyra olika nivåer. Tömningsprocessen blir därför helt luktfri. Lätt att rengöra EasyClean har en slät, vaxliknande yta på insidan, vilket gör att fettet inte fastnar och gör rengöringen enkel. Innovativ design Dess smala design gör att den passar utmärkt i trånga utrymmen. Easy- Cleans platta baksida gör den enkel att installera mot en vägg. Vinklad botten Den vinklade bottnen underlättar en komplett tömning av fettavskiljaren. Tömningsrörets anslutning är placerat på bottnens lägsta punkt. Högre säkerhet och billigare drift med Sonic Control Med Kessel Sonic Control maximeras driftsäkerheten på fettavskiljaren. Detta larm skiljer sig från alla andra standardlarm med konduktiva givare som ofta blir fulla med fett och slutar fungera. Sonic Control fungerar som ett ekolod med sensorerna placerade i det rena vattnet och därför finns ingen risk att fett ska fastna på sensorerna. Istället för att larma när avskiljaren är full, mäter detta larm konstant fett- och slamtjockleken i avskiljaren. Detta återrapporteras till en kontrollenhet. Givetvis ger Sonic Control larm när maximal fettnivå uppnåtts. 7

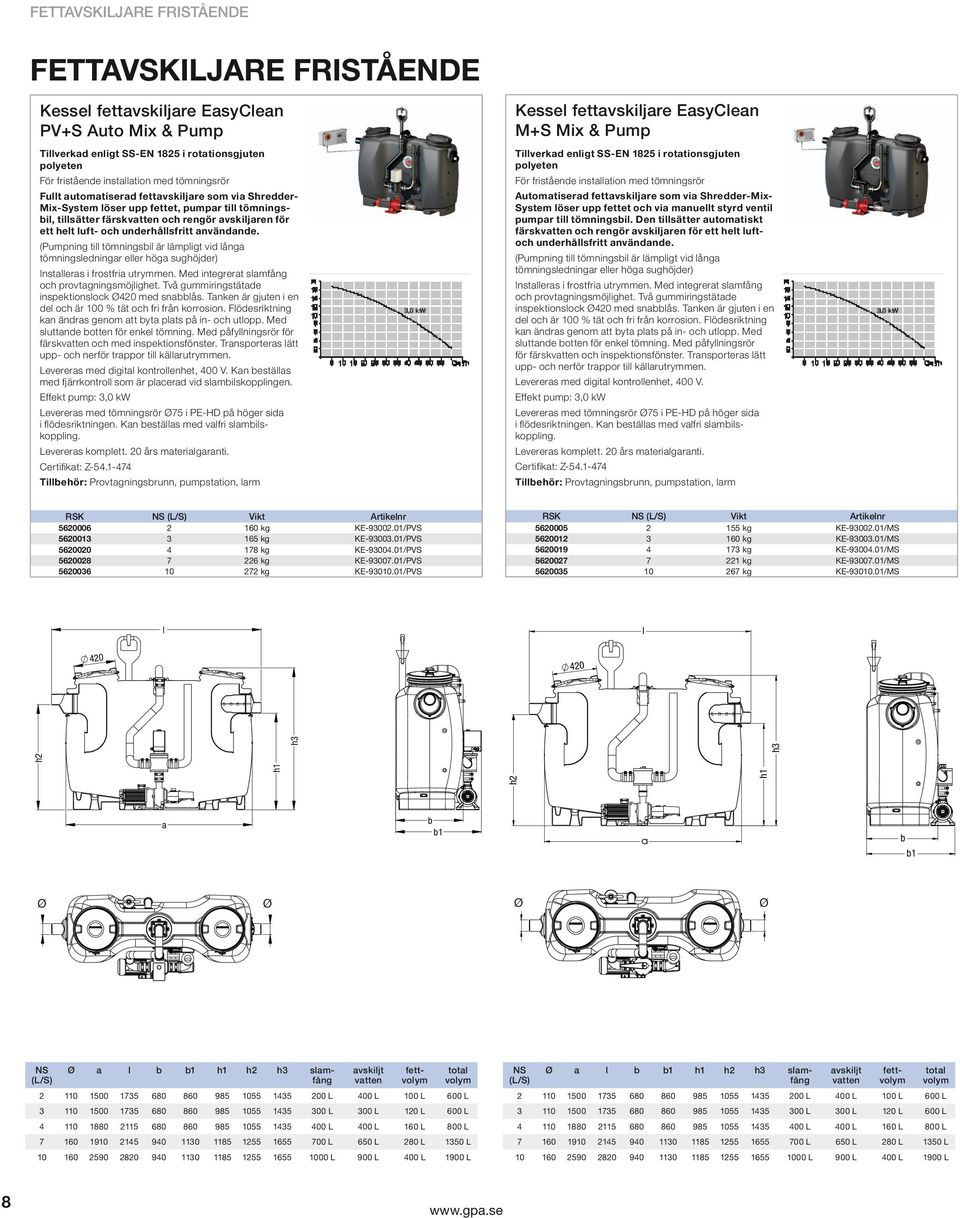

4 fettavskiljare fristående Fettavskiljare fristående Fettavskiljare fristående Kessel fettavskiljare EasyClean PV+S Auto Mix & Pump Kessel fettavskiljare EasyClean M+S Mix & Pump För fristående installation med tömningsrör För fristående installation med tömningsrör Fullt automatiserad fettavskiljare som via ShredderMix-System löser upp fettet, pumpar till tömningsbil, tillsätter färskvatten och rengör avskiljaren för ett helt luft- och underhållsfritt användande. Automatiserad fettavskiljare som via Shredder-MixSystem löser upp fettet och via manuellt styrd ventil pumpar till tömningsbil. Den tillsätter automatiskt färskvatten och rengör avskiljaren för ett helt luftoch underhållsfritt användande. (Pumpning till tömningsbil är lämpligt vid långa tömningsledningar eller höga sughöjder) (Pumpning till tömningsbil är lämpligt vid långa tömningsledningar eller höga sughöjder) och provtagningsmöjlighet. Två gummiringstätade inspektionslock 420 med snabblås. Tanken är gjuten i en del och är 100 % tät och fri från korrosion. Flödesriktning kan ändras genom att byta plats på in- och utlopp. Med sluttande botten för enkel tömning. Med påfyllningsrör för färskvatten och med inspektionsfönster. Transporteras lätt upp- och nerför trappor till källarutrymmen. och provtagningsmöjlighet. Två gummiringstätade inspektionslock 420 med snabblås. Tanken är gjuten i en del och är 100 % tät och fri från korrosion. Flödesriktning kan ändras genom att byta plats på in- och utlopp. Med sluttande botten för enkel tömning. Med påfyllningsrör för färskvatten och inspektionsfönster. Transporteras lätt upp- och nerför trappor till källarutrymmen. Levereras med digital kontrollenhet, 400 V. Kan beställas med fjärrkontroll som är placerad vid slambilskopplingen. Levereras med digital kontrollenhet, 400 V. Effekt pump: 3,0 kw Effekt pump: 3,0 kw Levereras med tömningsrör 75 i PE-HD på höger sida i flödesriktningen. Kan beställas med valfri slambilskoppling. Levereras med tömningsrör 75 i PE-HD på höger sida i flödesriktningen. Kan beställas med valfri slambilskoppling. Levereras komplett. 20 års materialgaranti. Levereras komplett. 20 års materialgaranti. Certifikat: Z Certifikat: Z Tillbehör: Provtagningsbrunn, pumpstation, larm Tillbehör: Provtagningsbrunn, pumpstation, larm NS (L/S) Vikt NS (L/S) Vikt kg 165 kg 178 kg 226 kg 272 kg KE /PVS KE /PVS KE /PVS KE /PVS KE /PVS kg 160 kg 173 kg 221 kg 267 kg KE /MS KE /MS KE /MS KE /MS KE /MS l l 420 h2 h1 h1 h2 h3 h3 420 b a b1 b a NS (L/S) 8 DN/OD DN/OD a l b b1 h1 h2 DN/OD b1 DN/OD h3 slamfång avskiljt vatten fettvolym total volym NS (L/S) a l b b1 h1 h2 h3 slamfång avskiljt vatten fettvolym total volym L 100 L 600 L L 100 L 600 L L 300 L 120 L 600 L L 300 L 120 L 600 L L 800 L L 800 L L 650 L 280 L 1350 L L 650 L 280 L 1350 L L 900 L 1900 L L 900 L 1900 L

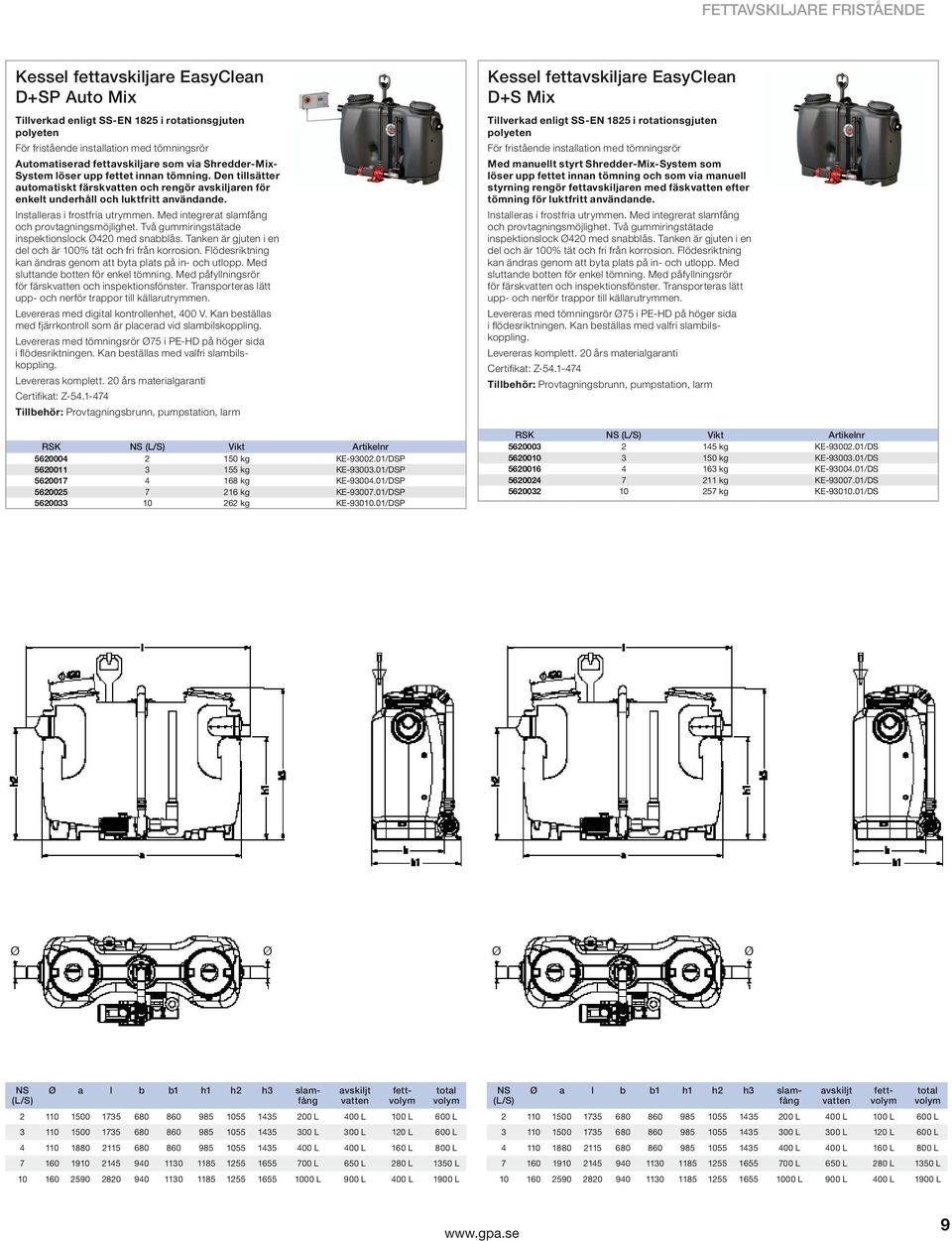

5 fettavskiljare fristående Fettavskiljare fristående Kessel fettavskiljare EasyClean D+SP Auto Mix För fristående installation med tömningsrör Automatiserad fettavskiljare som via Shredder-Mix- System löser upp fettet innan tömning. Den tillsätter automatiskt färskvatten och rengör avskiljaren för enkelt underhåll och luktfritt användande. och provtagningsmöjlighet. Två gummiringstätade inspektionslock 420 med snabblås. Tanken är gjuten i en del och är 100% tät och fri från korrosion. Flödesriktning kan ändras genom att byta plats på in- och utlopp. Med sluttande botten för enkel tömning. Med påfyllningsrör för färskvatten och inspektionsfönster. Transporteras lätt upp- och nerför trappor till källarutrymmen. Levereras med digital kontrollenhet, 400 V. Kan beställas med fjärrkontroll som är placerad vid slambilskoppling. Levereras med tömningsrör 75 i PE-HD på höger sida i flödesriktningen. Kan beställas med valfri slambilskoppling. Levereras komplett. 20 års materialgaranti Certifikat: Z Tillbehör: Provtagningsbrunn, pumpstation, larm NS (L/S) Vikt kg KE /DSP kg KE /DSP kg KE /DSP kg KE /DSP kg KE /DSP Kessel fettavskiljare EasyClean D+S Mix För fristående installation med tömningsrör Med manuellt styrt Shredder-Mix-System som löser upp fettet innan tömning och som via manuell styrning rengör fettavskiljaren med fäskvatten efter tömning för luktfritt användande. och provtagningsmöjlighet. Två gummiringstätade inspektionslock 420 med snabblås. Tanken är gjuten i en del och är 100% tät och fri från korrosion. Flödesriktning kan ändras genom att byta plats på in- och utlopp. Med sluttande botten för enkel tömning. Med påfyllningsrör för färskvatten och inspektionsfönster. Transporteras lätt upp- och nerför trappor till källarutrymmen. Levereras med tömningsrör 75 i PE-HD på höger sida i flödesriktningen. Kan beställas med valfri slambilskoppling. Levereras komplett. 20 års materialgaranti Certifikat: Z Tillbehör: Provtagningsbrunn, pumpstation, larm NS (L/S) Vikt kg KE /DS kg KE /DS kg KE /DS kg KE /DS kg KE /DS NS (L/S) avskiljt vatten a l b b1 h1 h2 h3 slamfång fettvolym total volym L 100 L 600 L L 300 L 120 L 600 L L 800 L L 650 L 280 L 1350 L L 900 L 1900 L NS (L/S) avskiljt vatten a l b b1 h1 h2 h3 slamfång fettvolym total volym L 100 L 600 L L 300 L 120 L 600 L L 800 L L 650 L 280 L 1350 L L 900 L 1900 L 9

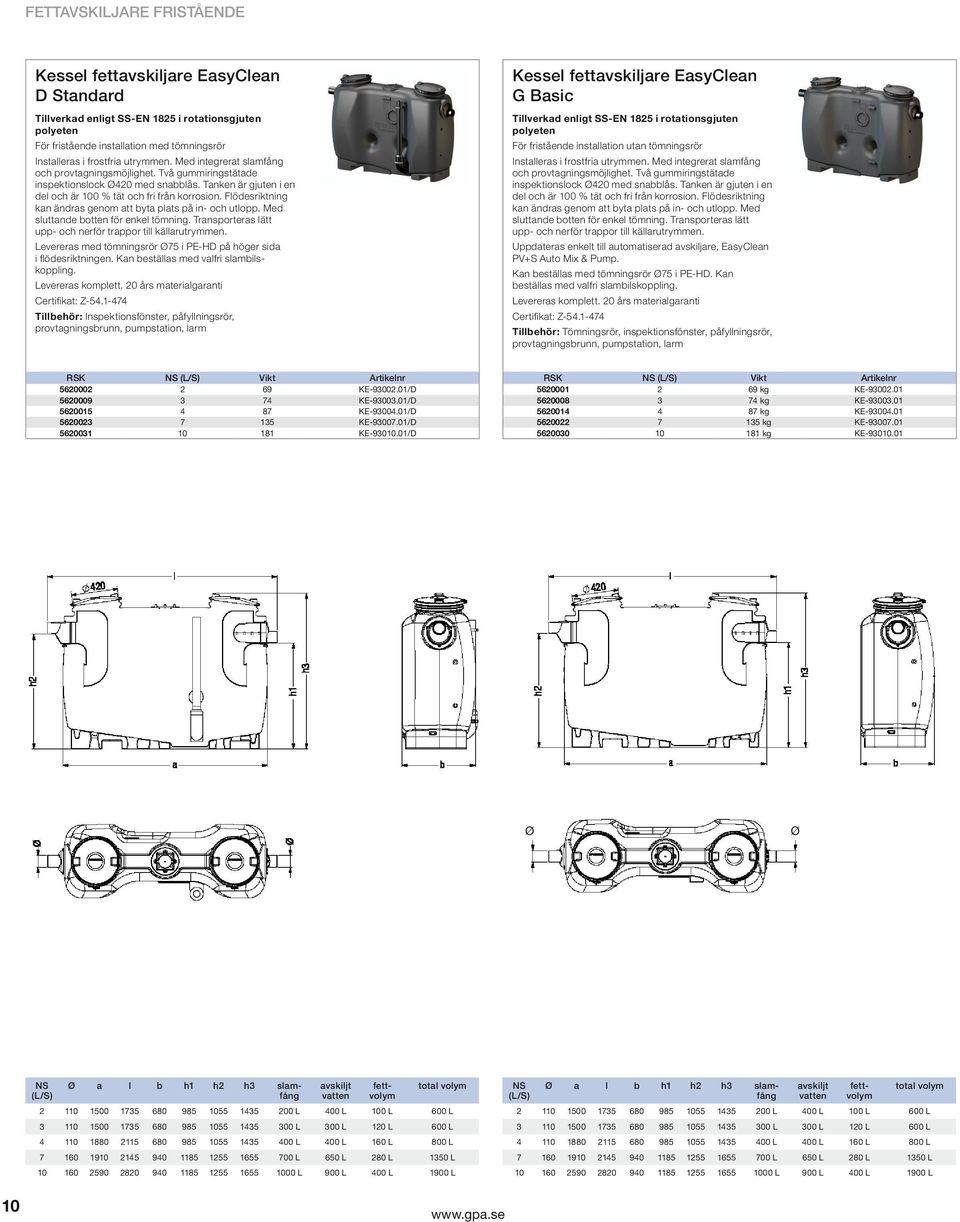

6 fettavskiljare fristående Fettavskiljare fristående Kessel fettavskiljare EasyClean D Standard För fristående installation med tömningsrör och provtagningsmöjlighet. Två gummiringstätade inspektionslock 420 med snabblås. Tanken är gjuten i en del och är 100 % tät och fri från korrosion. Flödesriktning kan ändras genom att byta plats på in- och utlopp. Med sluttande botten för enkel tömning. Transporteras lätt upp- och nerför trappor till källarutrymmen. Levereras med tömningsrör 75 i PE-HD på höger sida i flödesriktningen. Kan beställas med valfri slambilskoppling. Levereras komplett. 20 års materialgaranti Certifikat: Z Tillbehör: Inspektionsfönster, påfyllningsrör, provtagningsbrunn, pumpstation, larm Kessel fettavskiljare EasyClean G Basic För fristående installation utan tömningsrör och provtagningsmöjlighet. Två gummiringstätade inspektionslock 420 med snabblås. Tanken är gjuten i en del och är 100 % tät och fri från korrosion. Flödesriktning kan ändras genom att byta plats på in- och utlopp. Med sluttande botten för enkel tömning. Transporteras lätt upp- och nerför trappor till källarutrymmen. Uppdateras enkelt till automatiserad avskiljare, EasyClean PV+S Auto Mix & Pump. Kan beställas med tömningsrör 75 i PE-HD. Kan beställas med valfri slambilskoppling. Levereras komplett. 20 års materialgaranti Certifikat: Z Tillbehör: Tömningsrör, inspektionsfönster, påfyllningsrör, provtagningsbrunn, pumpstation, larm NS (L/S) Vikt KE /D KE /D KE /D KE /D KE /D NS (L/S) Vikt kg KE kg KE kg KE kg KE kg KE NS (L/S) avskiljt vatten a l b h1 h2 h3 slamfång fettvolym total volym L 100 L 600 L L 300 L 120 L 600 L L 800 L L 650 L 280 L 1350 L L 900 L 1900 L NS (L/S) avskiljt vatten a l b h1 h2 h3 slamfång fettvolym total volym L 100 L 600 L L 300 L 120 L 600 L L 800 L L 650 L 280 L 1350 L L 900 L 1900 L 10

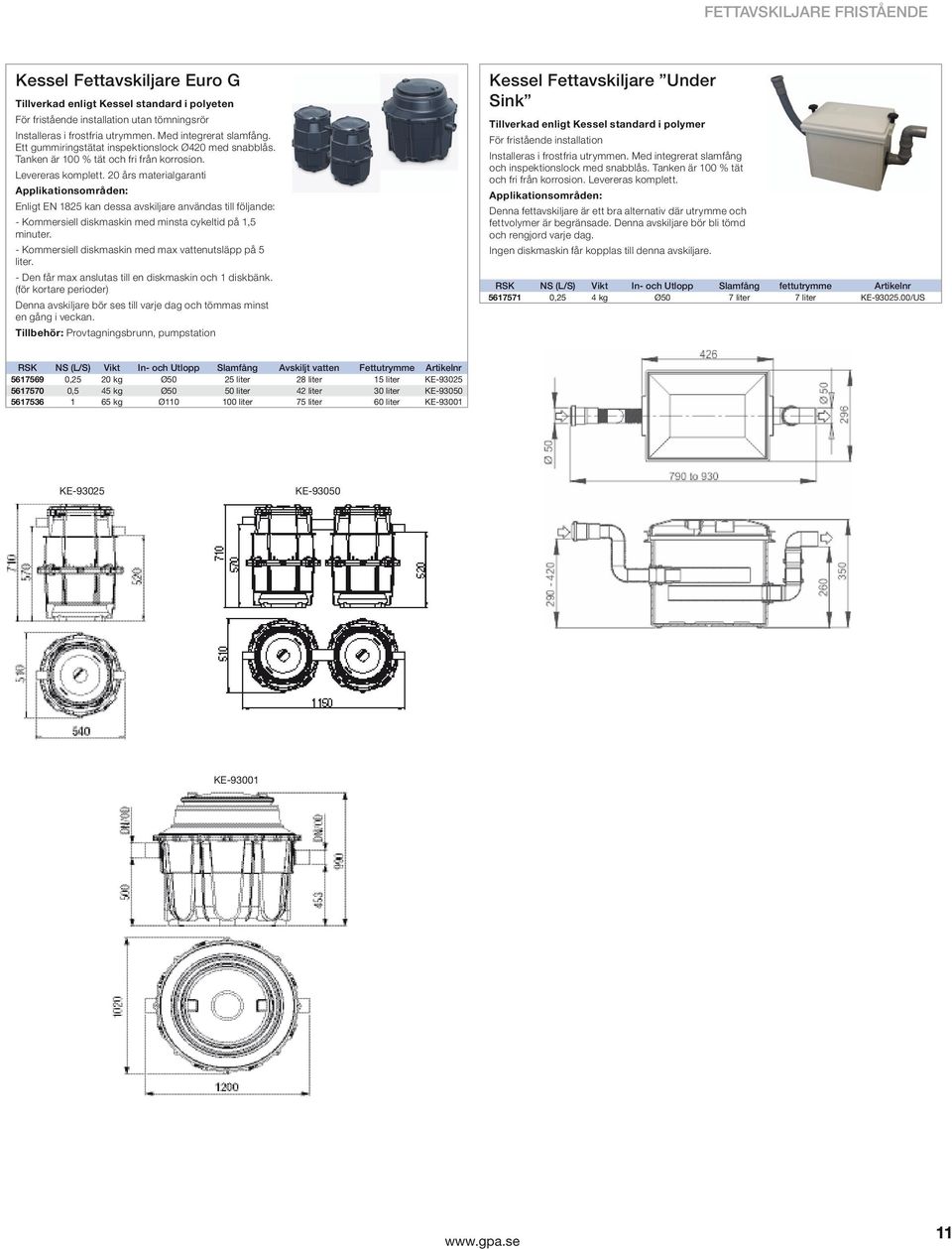

7 fettavskiljare fristående Fettavskiljare fristående Kessel Fettavskiljare Euro G Tillverkad enligt Kessel standard i För fristående installation utan tömningsrör. Ett gummiringstätat inspektionslock 420 med snabblås. Tanken är 100 % tät och fri från korrosion. Levereras komplett. 20 års materialgaranti Applikationsområden: Enligt EN 1825 kan dessa avskiljare användas till följande: - Kommersiell diskmaskin med minsta cykeltid på 1,5 minuter. - Kommersiell diskmaskin med max vattenutsläpp på 5 liter. - Den får max anslutas till en diskmaskin och 1 diskbänk. (för kortare perioder) Denna avskiljare bör ses till varje dag och tömmas minst en gång i veckan. Tillbehör: Provtagningsbrunn, pumpstation Kessel Fettavskiljare Under Sink Tillverkad enligt Kessel standard i polymer För fristående installation och inspektionslock med snabblås. Tanken är 100 % tät och fri från korrosion. Levereras komplett. Applikationsområden: Denna fettavskiljare är ett bra alternativ där utrymme och fettvolymer är begränsade. Denna avskiljare bör bli tömd och rengjord varje dag. Ingen diskmaskin får kopplas till denna avskiljare. NS (L/S) Vikt In- och Utlopp Slamfång fettutrymme ,25 4 kg 50 7 liter 7 liter KE /US NS (L/S) Vikt In- och Utlopp Slamfång Avskiljt vatten Fettutrymme ,25 20 kg liter 28 liter 15 liter KE ,5 45 kg liter 42 liter 30 liter KE kg liter 75 liter 60 liter KE KE KE KE

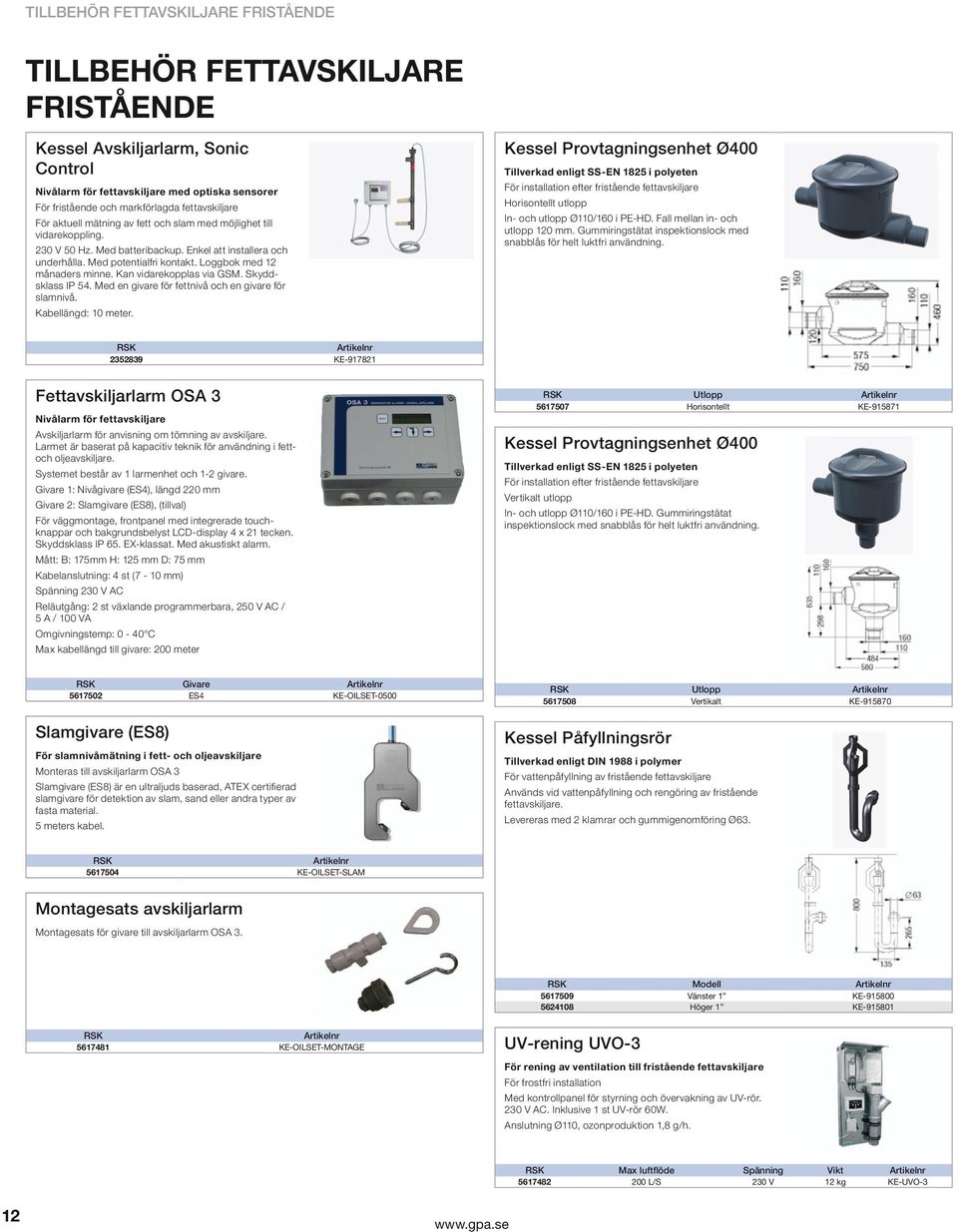

8 tillbehör fettavskiljare fristående Tillbehör fettavskiljare fristående Tillbehör fettavskiljare fristående Kessel Avskiljarlarm, Sonic Control Nivålarm för fettavskiljare med optiska sensorer För fristående och markförlagda fettavskiljare För aktuell mätning av fett och slam med möjlighet till vidarekoppling. 230 V 50 Hz. Med batteribackup. Enkel att installera och underhålla. Med potentialfri kontakt. Loggbok med 12 månaders minne. Kan vidarekopplas via GSM. Skyddsklass IP 54. Med en givare för fettnivå och en givare för slamnivå. Kabellängd: 10 meter. Kessel Provtagningsenhet 400 Tillverkad enligt SS-EN 1825 i För installation efter fristående fettavskiljare Horisontellt utlopp In- och utlopp 110/160 i PE-HD. Fall mellan in- och utlopp 120 mm. Gummiringstätat inspektionslock med snabblås för helt luktfri användning KE Fettavskiljarlarm OSA 3 Nivålarm för fettavskiljare Avskiljarlarm för anvisning om tömning av avskiljare. Larmet är baserat på kapacitiv teknik för användning i fettoch oljeavskiljare. Systemet består av 1 larmenhet och 1-2 givare. Givare 1: Nivågivare (ES4), längd 220 mm Givare 2: Slamgivare (ES8), (tillval) För väggmontage, frontpanel med integrerade touchknappar och bakgrundsbelyst LCD-display 4 x 21 tecken. Skyddsklass IP 65. EX-klassat. Med akustiskt alarm. Mått: B: 175mm H: 125 mm D: 75 mm Kabelanslutning: 4 st (7-10 mm) Spänning 230 V AC Reläutgång: 2 st växlande programmerbara, 250 V AC / 5 A / 100 VA Omgivningstemp: 0-40 C Max kabellängd till givare: 200 meter Utlopp Horisontellt KE Kessel Provtagningsenhet 400 Tillverkad enligt SS-EN 1825 i För installation efter fristående fettavskiljare Vertikalt utlopp In- och utlopp 110/160 i PE-HD. Gummiringstätat inspektionslock med snabblås för helt luktfri användning. Givare ES4 KE-OILSET-0500 Slamgivare (ES8) För slamnivåmätning i fett- och oljeavskiljare Monteras till avskiljarlarm OSA 3 Slamgivare (ES8) är en ultraljuds baserad, ATEX certifierad slamgivare för detektion av slam, sand eller andra typer av fasta material. 5 meters kabel. Utlopp Vertikalt KE Kessel Påfyllningsrör Tillverkad enligt DIN 1988 i polymer För vattenpåfyllning av fristående fettavskiljare Används vid vattenpåfyllning och rengöring av fristående fettavskiljare. Levereras med 2 klamrar och gummigenomföring KE-OILSET-SLAM Montagesats avskiljarlarm Montagesats för givare till avskiljarlarm OSA 3. Modell Vänster 1 KE Höger 1 KE KE-OILSET-MONTAGE UV-rening UVO-3 För rening av ventilation till fristående fettavskiljare För frostfri installation Med kontrollpanel för styrning och övervakning av UV-rör. 230 V AC. Inklusive 1 st UV-rör 60W. Anslutning 110, ozonproduktion 1,8 g/h. Max luftflöde Spänning Vikt L/S 230 V 12 kg KE-UVO-3 12

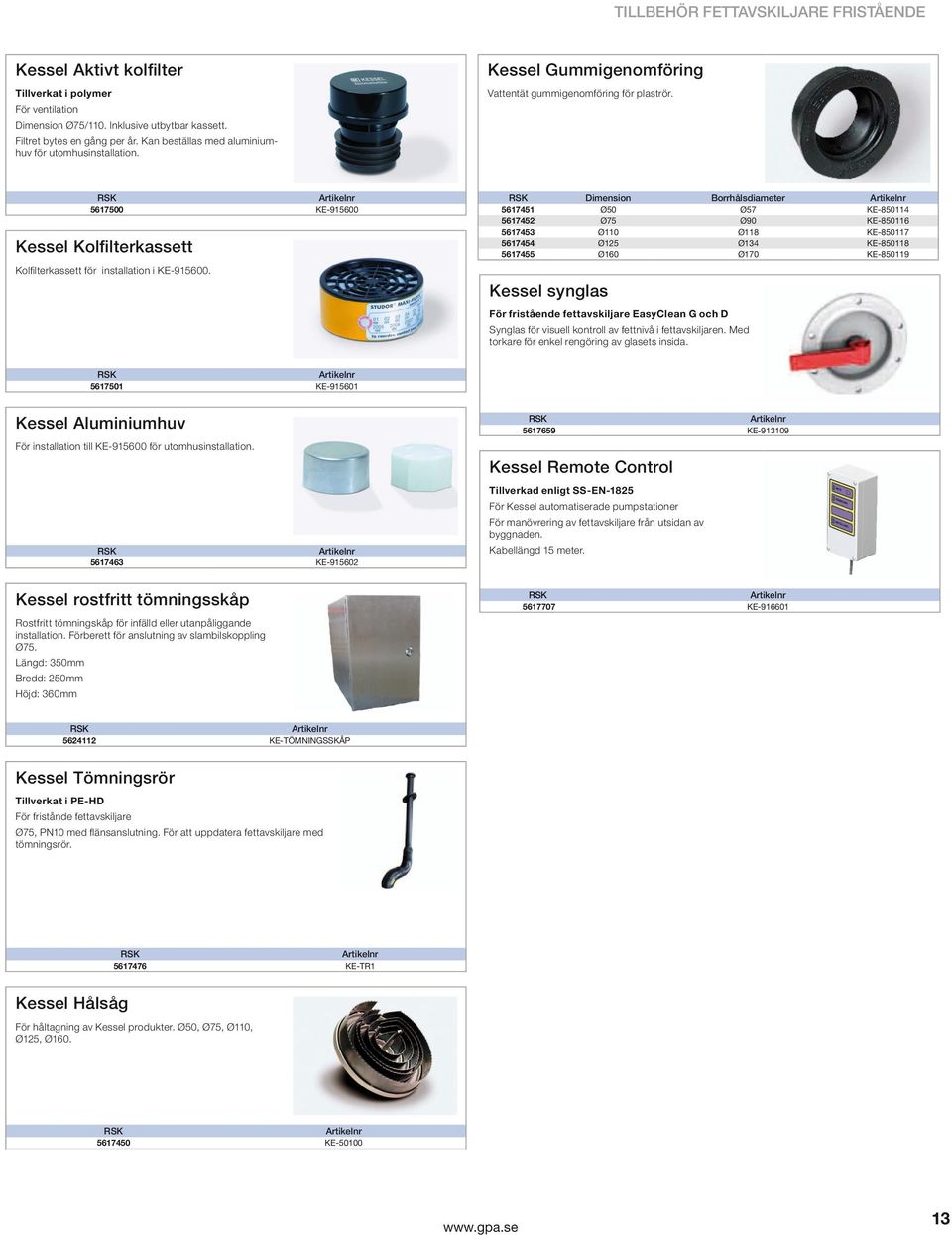

9 tillbehör fettavskiljare fristående Tillbehör fettavskiljare fristående Kessel Aktivt kolfilter Tillverkat i polymer För ventilation Dimension 75/110. Inklusive utbytbar kassett. Filtret bytes en gång per år. Kan beställas med aluminiumhuv för utomhusinstallation. Kessel Gummigenomföring Vattentät gummigenomföring för plaströr KE Kessel Kolfilterkassett Kolfilterkassett för installation i KE Dimension Borrhålsdiameter KE KE KE KE KE Kessel synglas För fristående fettavskiljare EasyClean G och D Synglas för visuell kontroll av fettnivå i fettavskiljaren. Med torkare för enkel rengöring av glasets insida KE Kessel Aluminiumhuv För installation till KE för utomhusinstallation KE Kessel rostfritt tömningsskåp Rostfritt tömningskåp för infälld eller utanpåliggande installation. Förberett för anslutning av slambilskoppling 75. Längd: 350mm Bredd: 250mm Höjd: 360mm KE Kessel Remote Control Tillverkad enligt SS-EN-1825 För Kessel automatiserade pumpstationer För manövrering av fettavskiljare från utsidan av byggnaden. Kabellängd 15 meter KE KE-TÖMNINGSSKÅP Kessel Tömningsrör Tillverkat i PE-HD För fristånde fettavskiljare 75, PN10 med flänsanslutning. För att uppdatera fettavskiljare med tömningsrör KE-TR1 Kessel Hålsåg För håltagning av Kessel produkter. 50, 75, 110, 125, KE

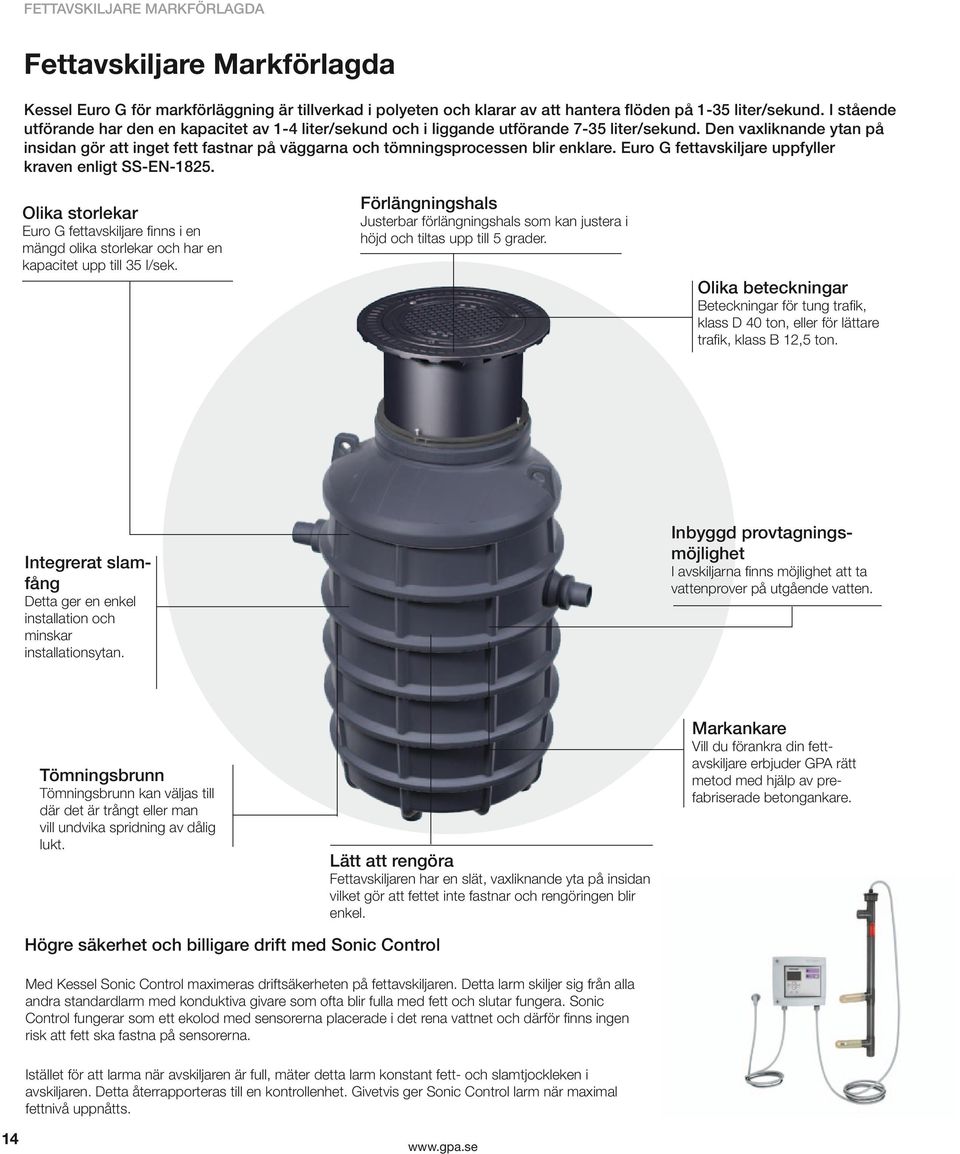

10 fettavskiljare markförlagda Tillbehör fettavskiljare fristående Fettavskiljare Markförlagda Kessel Euro G för markförläggning är tillverkad i och klarar av att hantera flöden på 1-35 liter/sekund. I stående utförande har den en kapacitet av 1-4 liter/sekund och i liggande utförande 7-35 liter/sekund. Den vaxliknande ytan på insidan gör att inget fett fastnar på väggarna och tömningsprocessen blir enklare. Euro G fettavskiljare uppfyller kraven enligt SS-EN Olika storlekar Euro G fettavskiljare finns i en mängd olika storlekar och har en kapacitet upp till 35 l/sek. Förlängningshals Justerbar förlängningshals som kan justera i höjd och tiltas upp till 5 grader. Olika beteckningar Beteckningar för tung trafik, klass D 40 ton, eller för lättare trafik, klass B 12,5 ton. Integrerat slamfång Detta ger en enkel installation och minskar installationsytan. Inbyggd provtagningsmöjlighet I avskiljarna finns möjlighet att ta vattenprover på utgående vatten. Tömningsbrunn Tömningsbrunn kan väljas till där det är trångt eller man vill undvika spridning av dålig lukt. Lätt att rengöra Fettavskiljaren har en slät, vaxliknande yta på insidan vilket gör att fettet inte fastnar och rengöringen blir enkel. Markankare Vill du förankra din fettavskiljare erbjuder GPA rätt metod med hjälp av prefabriserade betongankare. Högre säkerhet och billigare drift med Sonic Control Med Kessel Sonic Control maximeras driftsäkerheten på fettavskiljaren. Detta larm skiljer sig från alla andra standardlarm med konduktiva givare som ofta blir fulla med fett och slutar fungera. Sonic Control fungerar som ett ekolod med sensorerna placerade i det rena vattnet och därför finns ingen risk att fett ska fastna på sensorerna. Istället för att larma när avskiljaren är full, mäter detta larm konstant fett- och slamtjockleken i avskiljaren. Detta återrapporteras till en kontrollenhet. Givetvis ger Sonic Control larm när maximal fettnivå uppnåtts. 14

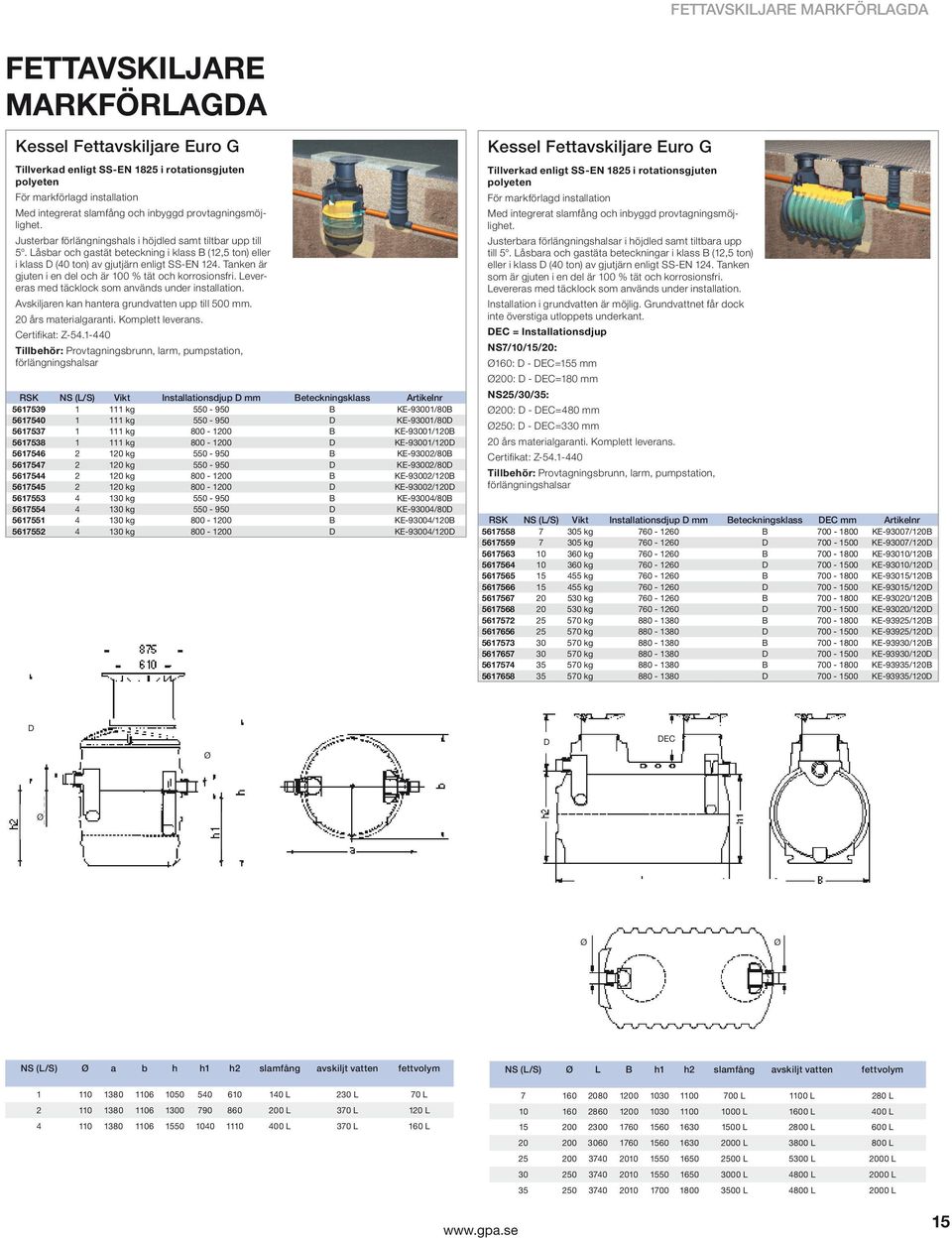

11 Fettavskiljare markförlagda Kessel Fettavskiljare Euro G För markförlagd installation Med integrerat slamfång och inbyggd provtagningsmöjlighet. Justerbar förlängningshals i höjdled samt tiltbar upp till 5. Låsbar och gastät beteckning i klass B (12,5 ton) eller i klass D (40 ton) av gjutjärn enligt SS-EN 124. Tanken är gjuten i en del och är 100 % tät och korrosionsfri. Levereras med täcklock som används under installation. Avskiljaren kan hantera grundvatten upp till 500 mm. 20 års materialgaranti. Komplett leverans. Certifikat: Z Tillbehör: Provtagningsbrunn, larm, pumpstation, förlängningshalsar NS (L/S) Vikt Installationsdjup D mm Beteckningsklass kg B KE-93001/80B kg D KE-93001/80D kg B KE-93001/120B kg D KE-93001/120D kg B KE-93002/80B kg D KE-93002/80D kg B KE-93002/120B kg D KE-93002/120D kg B KE-93004/80B kg D KE-93004/80D kg B KE-93004/120B kg D KE-93004/120D Kessel Fettavskiljare Euro G För markförlagd installation Med integrerat slamfång och inbyggd provtagningsmöjlighet. Justerbara förlängningshalsar i höjdled samt tiltbara upp till 5. Låsbara och gastäta beteckningar i klass B (12,5 ton) eller i klass D (40 ton) av gjutjärn enligt SS-EN 124. Tanken som är gjuten i en del är 100 % tät och korrosionsfri. Levereras med täcklock som används under installation. Installation i grundvatten är möjlig. Grundvattnet får dock inte överstiga utloppets underkant. DEC = Installationsdjup NS7/10/15/20: 160: D - DEC=155 mm 200: D - DEC=180 mm NS25/30/35: 200: D - DEC=480 mm 250: D - DEC=330 mm 20 års materialgaranti. Komplett leverans. Certifikat: Z Tillbehör: Provtagningsbrunn, larm, pumpstation, förlängningshalsar fettavskiljare markförlagda Fettavskiljare markförlagda NS (L/S) Vikt Installationsdjup D mm Beteckningsklass DEC mm kg B KE-93007/120B kg D KE-93007/120D kg B KE-93010/120B kg D KE-93010/120D kg B KE-93015/120B kg D KE-93015/120D kg B KE-93020/120B kg D KE-93020/120D kg B KE-93925/120B kg D KE-93925/120D kg B KE-93930/120B kg D KE-93930/120D kg B KE-93935/120B kg D KE-93935/120D D D DEC NS (L/S) a b h h1 h2 slamfång avskiljt vatten fettvolym L 230 L 70 L L 370 L 120 L L 160 L NS (L/S) L B h1 h2 slamfång avskiljt vatten fettvolym L 1100 L 280 L L 1600 L L 2800 L 600 L L 3800 L 800 L L 5300 L 2000 L L 4800 L 2000 L L 4800 L 2000 L 15

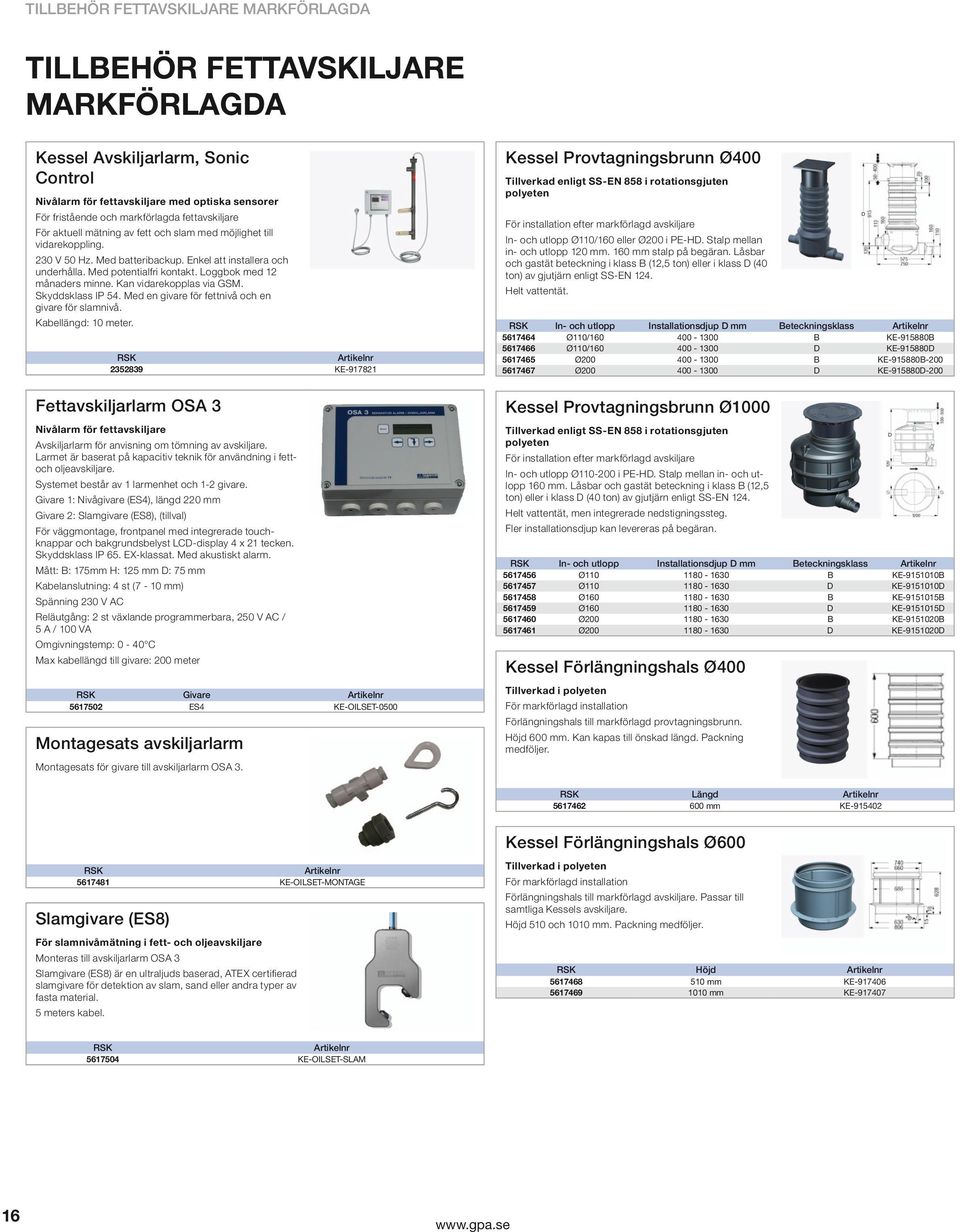

12 tillbehör fettavskiljare markförlagda Tillbehör fettavskiljare markförlagda Tillbehör fettavskiljare markförlagda Kessel Avskiljarlarm, Sonic Control Nivålarm för fettavskiljare med optiska sensorer För fristående och markförlagda fettavskiljare För aktuell mätning av fett och slam med möjlighet till vidarekoppling. 230 V 50 Hz. Med batteribackup. Enkel att installera och underhålla. Med potentialfri kontakt. Loggbok med 12 månaders minne. Kan vidarekopplas via GSM. Skyddsklass IP 54. Med en givare för fettnivå och en givare för slamnivå. Kabellängd: 10 meter KE Fettavskiljarlarm OSA 3 Nivålarm för fettavskiljare Avskiljarlarm för anvisning om tömning av avskiljare. Larmet är baserat på kapacitiv teknik för användning i fettoch oljeavskiljare. Systemet består av 1 larmenhet och 1-2 givare. Givare 1: Nivågivare (ES4), längd 220 mm Givare 2: Slamgivare (ES8), (tillval) För väggmontage, frontpanel med integrerade touchknappar och bakgrundsbelyst LCD-display 4 x 21 tecken. Skyddsklass IP 65. EX-klassat. Med akustiskt alarm. Mått: B: 175mm H: 125 mm D: 75 mm Kabelanslutning: 4 st (7-10 mm) Spänning 230 V AC Reläutgång: 2 st växlande programmerbara, 250 V AC / 5 A / 100 VA Omgivningstemp: 0-40 C Max kabellängd till givare: 200 meter Givare ES4 KE-OILSET-0500 Montagesats avskiljarlarm Montagesats för givare till avskiljarlarm OSA 3. Kessel Provtagningsbrunn 400 Tillverkad enligt SS-EN 858 i rotationsgjuten För installation efter markförlagd avskiljare In- och utlopp 110/160 eller 200 i PE-HD. Stalp mellan in- och utlopp 120 mm. 160 mm stalp på begäran. Låsbar och gastät beteckning i klass B (12,5 ton) eller i klass D (40 ton) av gjutjärn enligt SS-EN 124. Helt vattentät. In- och utlopp Installationsdjup D mm Beteckningsklass / B KE B / D KE D B KE B D KE D-200 Kessel Provtagningsbrunn 1000 Tillverkad enligt SS-EN 858 i rotationsgjuten För installation efter markförlagd avskiljare In- och utlopp i PE-HD. Stalp mellan in- och utlopp 160 mm. Låsbar och gastät beteckning i klass B (12,5 ton) eller i klass D (40 ton) av gjutjärn enligt SS-EN 124. Helt vattentät, men integrerade nedstigningssteg. Fler installationsdjup kan levereras på begäran. In- och utlopp Installationsdjup D mm Beteckningsklass B KE B D KE D B KE B D KE D B KE B D KE D Kessel Förlängningshals 400 Tillverkad i För markförlagd installation Förlängningshals till markförlagd provtagningsbrunn. Höjd 600 mm. Kan kapas till önskad längd. Packning medföljer. D D Längd mm KE KE-OILSET-MONTAGE Slamgivare (ES8) För slamnivåmätning i fett- och oljeavskiljare Monteras till avskiljarlarm OSA 3 Slamgivare (ES8) är en ultraljuds baserad, ATEX certifierad slamgivare för detektion av slam, sand eller andra typer av fasta material. 5 meters kabel. Kessel Förlängningshals 600 Tillverkad i För markförlagd installation Förlängningshals till markförlagd avskiljare. Passar till samtliga Kessels avskiljare. Höjd 510 och 1010 mm. Packning medföljer. Höjd mm KE mm KE KE-OILSET-SLAM 16

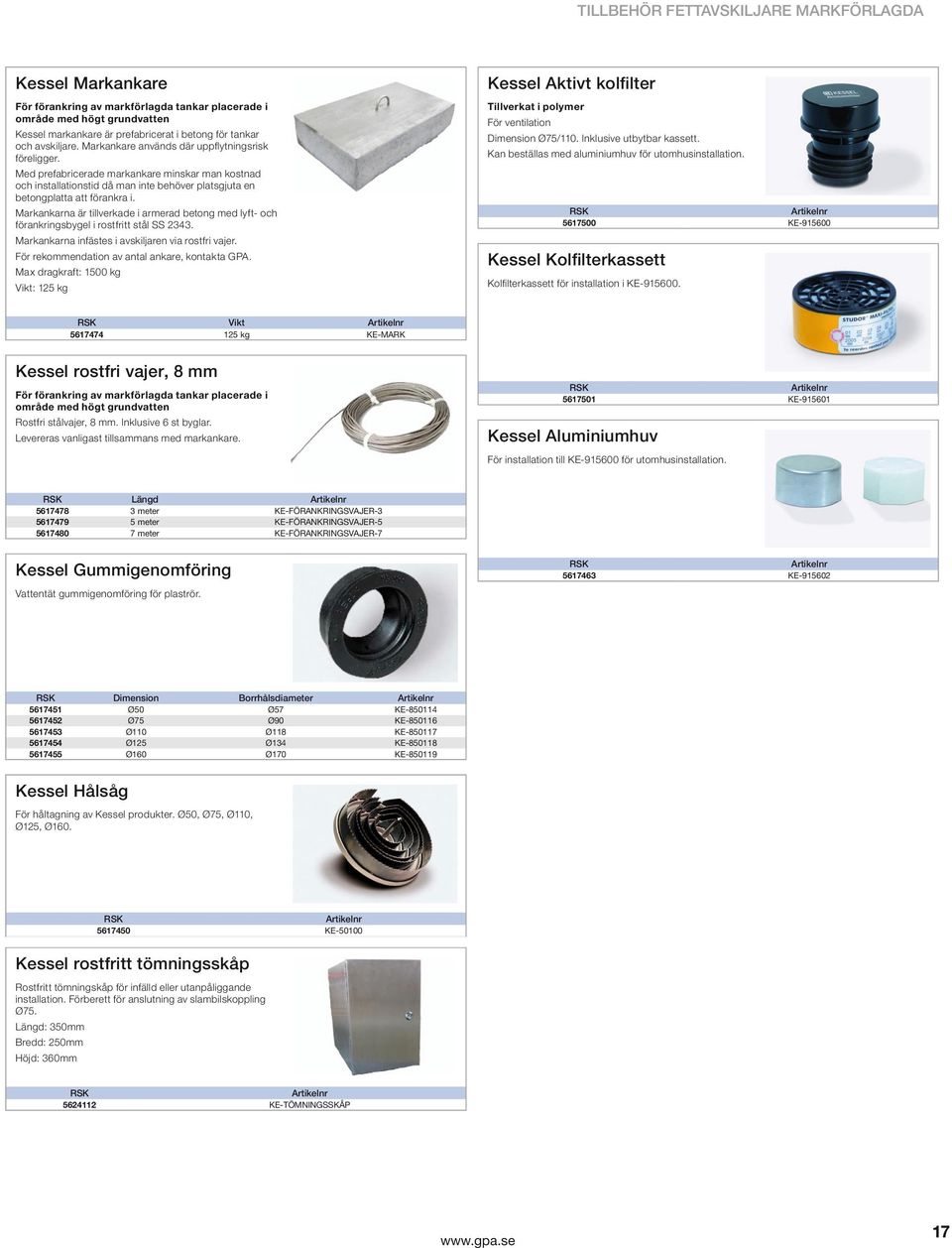

13 tillbehör fettavskiljare markförlagda Fettavskiljare markförlagda Kessel Markankare För förankring av markförlagda tankar placerade i område med högt grundvatten Kessel markankare är prefabricerat i betong för tankar och avskiljare. Markankare används där uppflytningsrisk föreligger. Med prefabricerade markankare minskar man kostnad och installationstid då man inte behöver platsgjuta en betongplatta att förankra i. Markankarna är tillverkade i armerad betong med lyft- och förankringsbygel i rostfritt stål SS Markankarna infästes i avskiljaren via rostfri vajer. För rekommendation av antal ankare, kontakta GPA. Max dragkraft: 1500 kg Vikt: 125 kg Kessel Aktivt kolfilter Tillverkat i polymer För ventilation Dimension 75/110. Inklusive utbytbar kassett. Kan beställas med aluminiumhuv för utomhusinstallation KE Kessel Kolfilterkassett Kolfilterkassett för installation i KE Vikt kg KE-MARK Kessel rostfri vajer, 8 mm För förankring av markförlagda tankar placerade i område med högt grundvatten Rostfri stålvajer, 8 mm. Inklusive 6 st byglar. Levereras vanligast tillsammans med markankare KE Kessel Aluminiumhuv För installation till KE för utomhusinstallation. Längd meter KE-FÖRANKRINGSVAJER meter KE-FÖRANKRINGSVAJER meter KE-FÖRANKRINGSVAJER-7 Kessel Gummigenomföring Vattentät gummigenomföring för plaströr KE Dimension Borrhålsdiameter KE KE KE KE KE Kessel Hålsåg För håltagning av Kessel produkter. 50, 75, 110, 125, KE KE Kessel rostfritt tömningsskåp Rostfritt tömningskåp för infälld eller utanpåliggande installation. Förberett för anslutning av slambilskoppling 75. Längd: 350mm Bredd: 250mm Höjd: 360mm KE-TÖMNINGSSKÅP 17
