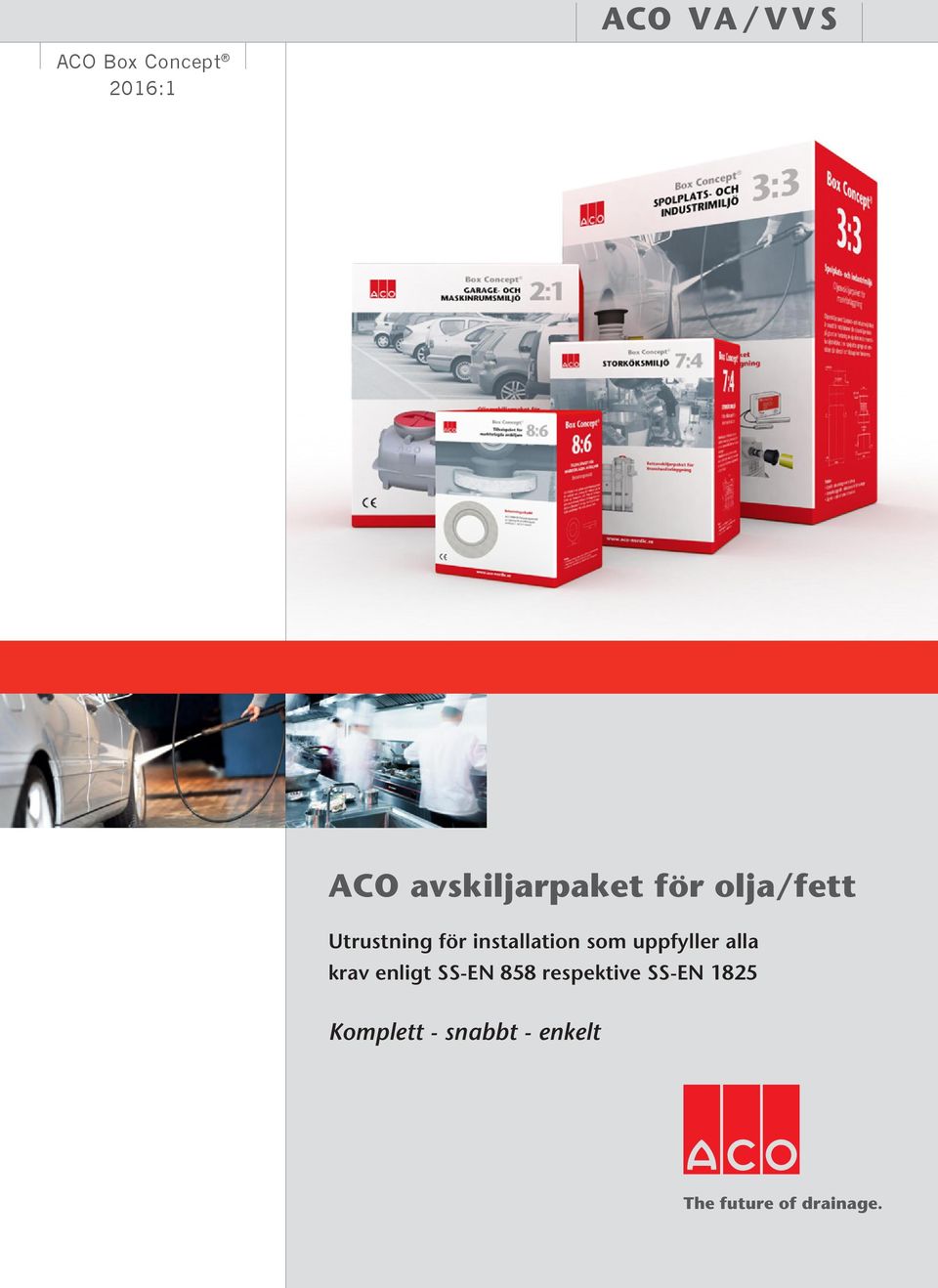

1 ACO VA/VVS ACO Box Concept 2016:1 ACO avskiljarpaket för olja/fett Utrustnin för installation som uppfyller alla krav enlit SS-EN 858 respektive SS-EN 1825 Komplett - snabbt - enkelt The future of drainae.

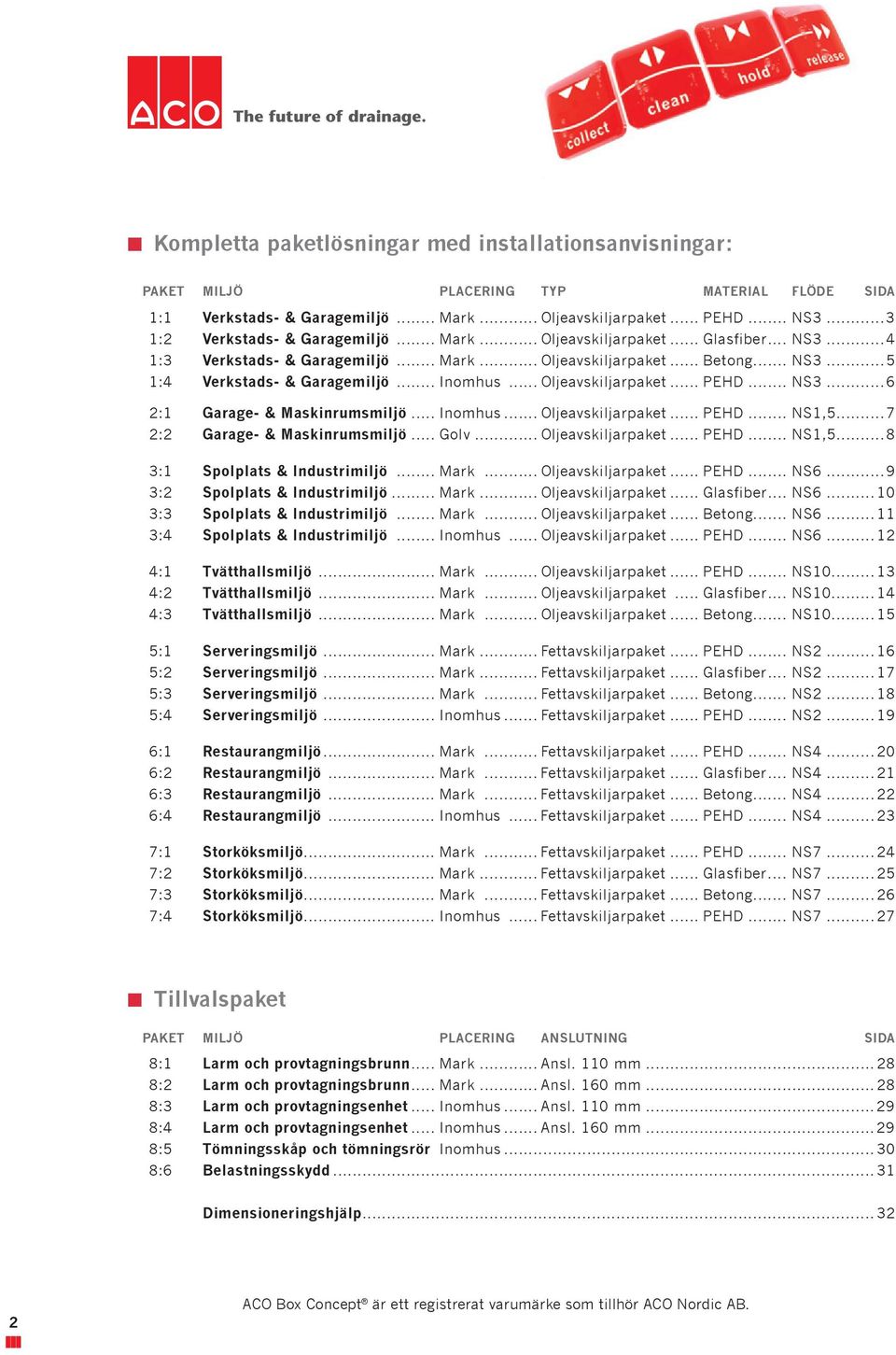

2 The future of drainae. n Kompletta paketlösninar med installationsanvisninar: PAKET MILJÖ PLACERING TYP MATERIAL FLÖDE SIDA 1:1 Verkstads- & Garaemiljö... Mark... Oljeavskiljarpaket... PEHD... NS :2 Verkstads- & Garaemiljö... Mark... Oljeavskiljarpaket... Glasfiber... NS :3 Verkstads- & Garaemiljö... Mark... Oljeavskiljarpaket... Beton... NS :4 Verkstads- & Garaemiljö... Inomhus... Oljeavskiljarpaket... PEHD... NS :1 Garae- & Maskinrumsmiljö... Inomhus... Oljeavskiljarpaket... PEHD... NS1, :2 Garae- & Maskinrumsmiljö... Golv... Oljeavskiljarpaket... PEHD... NS1, :1 Spolplats & Industrimiljö... Mark... Oljeavskiljarpaket... PEHD... NS :2 Spolplats & Industrimiljö... Mark... Oljeavskiljarpaket... Glasfiber... NS :3 Spolplats & Industrimiljö... Mark... Oljeavskiljarpaket... Beton... NS :4 Spolplats & Industrimiljö... Inomhus... Oljeavskiljarpaket... PEHD... NS :1 Tvätthallsmiljö... Mark... Oljeavskiljarpaket... PEHD... NS :2 Tvätthallsmiljö... Mark... Oljeavskiljarpaket... Glasfiber... NS :3 Tvätthallsmiljö... Mark... Oljeavskiljarpaket... Beton... NS :1 Serverinsmiljö... Mark... Fettavskiljarpaket... PEHD... NS :2 Serverinsmiljö... Mark... Fettavskiljarpaket... Glasfiber... NS :3 Serverinsmiljö... Mark... Fettavskiljarpaket... Beton... NS :4 Serverinsmiljö... Inomhus... Fettavskiljarpaket... PEHD... NS :1 Restauranmiljö... Mark... Fettavskiljarpaket... PEHD... NS :2 Restauranmiljö... Mark... Fettavskiljarpaket... Glasfiber... NS :3 Restauranmiljö... Mark... Fettavskiljarpaket... Beton... NS :4 Restauranmiljö... Inomhus... Fettavskiljarpaket... PEHD... NS :1 Storköksmiljö... Mark... Fettavskiljarpaket... PEHD... NS :2 Storköksmiljö... Mark... Fettavskiljarpaket... Glasfiber... NS :3 Storköksmiljö... Mark... Fettavskiljarpaket... Beton... NS :4 Storköksmiljö... Inomhus... Fettavskiljarpaket... PEHD... NS n Tillvalspaket PAKET MILJÖ PLACERING ANSLUTNING SIDA 8:1 Larm och provtaninsbrunn... Mark... Ansl. 110 mm :2 Larm och provtaninsbrunn... Mark... Ansl. 160 mm :3 Larm och provtaninsenhet... Inomhus... Ansl. 110 mm :4 Larm och provtaninsenhet... Inomhus... Ansl. 160 mm :5 Tömninsskåp och tömninsrör. Inomhus :6 Belastninsskydd...31 Dimensionerinshjälp ACO Box Concept är ett reistrerat varumärke som tillhör ACO Nordic AB.

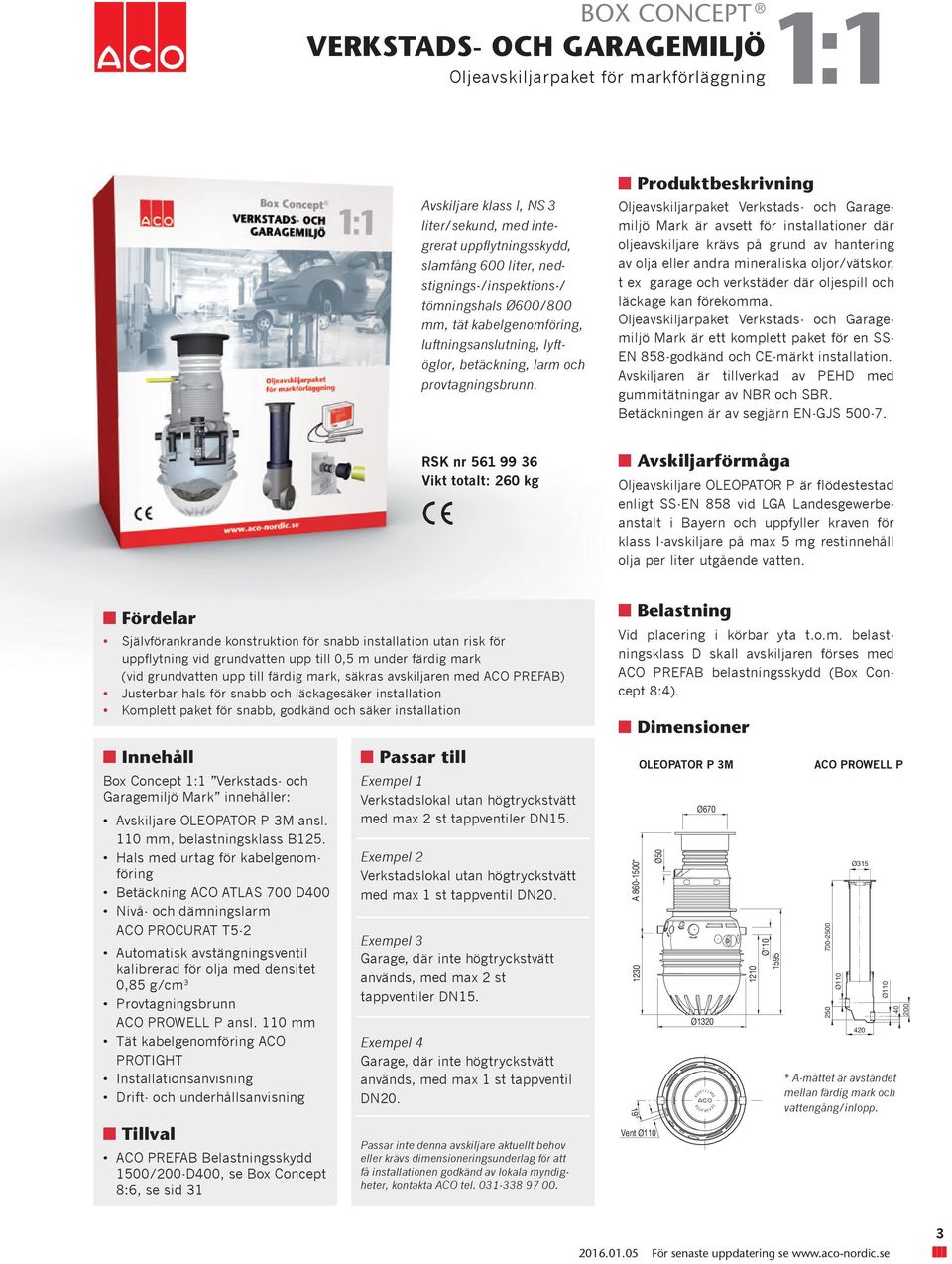

3 I 1:1 Oljeavskiljarpaket för markförlänin BOX CONCEPT VERKSTADS- OCH GARAGEMILJÖ Avskiljare klass I, NS 3 liter/sekund, med intererat uppflytninsskydd, slamfån 600 liter, nedstinins-/inspektions-/ tömninshals Ø600/800 mm, tät kabelenomförin, luftninsanslutnin, lyftölor, betäcknin, larm och provtaninsbrunn. Oljeavskiljarpaket Verkstads- och Garaemiljö Mark är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t ex arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Verkstads- och Garaemiljö Mark är ett komplett paket för en SS- EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD med ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS RSK nr Vikt totalt: 260 k n Avskiljarförmåa Oljeavskiljare OLEOPATOR P är flödestestad enlit SS-EN 858 vid LGA Landesewerbeanstalt i Bayern och uppfyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten. Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till 0,5 m under färdi mark (vid rundvatten upp till färdi mark, säkras avskiljaren med ACO PREFAB) Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation Box Concept 1:1 Verkstads- och Garaemiljö Mark innehåller: Avskiljare OLEOPATOR P 3M ansl. 110 mm, belastninsklass B125. Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 Provtaninsbrunn ACO PROWELL P ansl. 110 mm Tät kabelenomförin ACO PROTIGHT n Tillval ACO PREFAB Belastninsskydd 1500/200-D400, se Box Concept 8:6, se sid 31 Verkstadslokal utan hötryckstvätt med max 2 st tappventiler DN15. Verkstadslokal utan hötryckstvätt med max 1 st tappventil DN20. Exempel 3 Garae, där inte hötryckstvätt används, med max 2 st tappventiler DN15. Exempel 4 Garae, där inte hötryckstvätt används, med max 1 st tappventil DN20. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med ACO PREFAB belastninsskydd (Box Concept 8:4). A * Vent OLEOPATOR P 3M Ø50 Ø670 Ø1320 TOR AVS K A L J AR E S E P AR ACO PROWELL P Ø * A-måttet är avståndet mellan färdi mark och vattenån/inlopp

4 VERKSTADS- OCH GARAGEMILJÖ Oljeavskiljarpaket i lasfiberarmerad polyester för markförlänin1:2 Box Concept 1:2 Verkstads- och Garaemiljö Mark innehåller: Avskiljare OLEOPATOR G 3/600 ansl.110 mm, belastninsklass B125. Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 Provtaninsbrunn ACO PROWELL P ansl. 110 mm Tät kabelenomförin ACO PROTIGHT Avskiljare klass I, NS 3 liter/sekund, med intererat uppflytninsskydd, slamfån 600 liter, nedstinins-/inspektions-/ tömninshals Ø600/800 mm, tät kabelenomförin, luftninsanslutnin, lyftölor, betäcknin, larm och provtaninsbrunn. RSK nr Vikt totalt: 270 k Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till färdi mark Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation Verkstadslokal utan hötryckstvätt med max 2 st tappventiler DN15. Verkstadslokal utan hötryckstvätt med max 1 st tappventil DN20. Exempel 3 Garae, där inte hötryckstvätt används, med max 2 st tappventiler DN15. Exempel 4 Garae, där inte hötryckstvätt används, med max 1st tappventil DN20. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, Oljeavskiljarpaket Verkstads- och Garaemiljö Mark är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t ex arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Verkstads- och Garaemiljö Mark är ett komplett paket för en SS- EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av lasfiber med hals av PEHD och ummitätninar av NBR och SBR. Betäckninen är av sejärn EN- GJS n Avskiljarförmåa OLEOPATOR G är flödestestad enlit SS-EN 858 i LGA Landesewerbeanstalt i Bayern och uppfyller kraven för klass I- avskiljare på max 5 m restinnehåll olja per liter utående vatten. n Produktcertifikat OLEOPATOR G är CE märkt entemot SS-EN och uppfyller alla krav avseende flödestest, hållfasthet, materialkrav, märknin och täthet. n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med platsjutet belastninsskydd. OLEOPATOR G 3/600 A1(B1) Ø670 Ø1000 Ø B ACO PROWELL P Ø * A-måttet är avståndet mellan färdi mark och vattenån/inlopp

5 I I S BOX CONCEPT VERKSTADS- OCH GARAGEMILJÖ Oljeavskiljarpaket i beton för markförlänin1:3 Avskiljare klass I, NS 3 liter/sekund, med slamfån 600 liter, nedstinins-/inspektions-/ tömninshals Ø600/800 mm, tät kabelenomförin, luftninsanslutnin, lyftölor, betäcknin, larm och provtaninsbrunn. RSK nr Vikt totalt: k Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till färdi mark Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation Oljeavskiljarpaket Verkstads- och Garaemiljö Mark är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t ex arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Verkstads- och Garaemiljö Mark är ett komplett paket för en SS- EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av beton med betäckninsadapter av PEHD och ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa OLEOPATOR C är flödestestad enlit SS-EN 858 vid LGA Landesewerbeanstalt i Bayern och upp-fyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten. n Produktcertifikat OLEOPATOR C är CE märkt entemot SS-EN och uppfyller alla krav avseende flödestest, hållfasthet, kemisk resistens, märknin och täthet. OLEOPATOR C uppfyller alla krav enlit SS- EN 476 för tillänlihet och nedstinin. Box Concept 1:3 Verkstads- och Garaemiljö Mark innehåller: Avskiljare OLEOPATOR C 3/600 ansl. 110 mm, belastninsklass D400. Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 Provtaninsbrunn ACO PROWELL C ansl. 110 mm Stalp 160 mm Tät kabelenomförin ACO PROTIGHT Verkstadslokal utan hötryckstvätt med max 2 st tappventiler DN15. Verkstadslokal utan hötryckstvätt med max 1 st tappventil DN20. Exempel 3 Garae, där inte hötryckstvätt används, med max 2 st tappventiler DN15. Exempel 4 Garae, där inte hötryckstvätt används, med max 1st tappventil DN20. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, n Belastnin Avskiljaren klarar belastnin klass D, utan ytterliare belastninsskydd. A ± Max 5385 Ø 110 OLEOPATOR C 3/600 ACO PROWELL C 160/110 Ø 670 Förhöjninar beställs Ev. förhöjnin separat. Kontakta din Ø 1000 säljare. Ø 1270 AVS K L J AR E S E P AR ATOR Vent Ø A Max ± Ev. förhöjnin Ø 1000 Ø1320 E P AR ATOR -160 * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. AVS K L J AR E 5

6 VERKSTADS- OCH GARAGEMILJÖ Oljeavskiljarpaket i PEHD för inomhusförlänin1:4 Avskiljare klass I, NS 3 liter/sekund, med slamfån 600 liter, inspektionsöppninar, luftanslutnin, larm och Proflex provtaninsenhet. Oljeavskiljarpaket Verkstads- och Garaemiljö Inomhus är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t.ex. spolplattor, arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Verkstads- och Garaemiljö Inomhus är ett komplett paket för en SS-EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD. n Avskiljarförmåa RSK nr Vikt totalt: 90 k Garaeavskiljare P är konstruerad enlit SS- EN och uppfyller kraven för klass I- avskiljare på max 5 m restinnehåll olja per liter utående vatten vid flödestest. n Produktcertifikat Komplett paket för snabb, odkänd och säker installation Kompakta bymått. Måttanpassad för dörröppninar. Enkel skötsel med praktiska lock. GARAGEAVSKILJARE P är CE märkt entemot SS-EN och uppfyller alla krav avseende flödestest, hållfasthet, kemisk resistens, märknin och täthet. GARAGEAVSKILJARE P 3/600 Ø 110 Box Concept 1:4 Verkstads- och Garaemiljö Inomhus innehåller: GARAGEAVSKILJARE P 3/600 ansl.110 mm Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 ACO PROFLEX provtaninsenhet Inspektionsöppninar med täta lock Ø 360 mm Verkstadslokal utan hötryckstvätt med max 2 st tappventiler DN Verkstadslokal 2160 utan hötryckstvätt 770 med max 1 st tappventil DN Exempel 3 Garae, där inte hötryckstvätt används, med max 2 st tappventiler DN n Tillval Tömninsskåp och tömninsrör Se Box Concept 8:5, sid 30 MIRI OAI 51 6M Exempel 4 Garae, där inte hötryckstvätt används, med max 1 st tappventil DN20. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, ACO PROFLEX 525 MIRI OAI 51 3M Ø

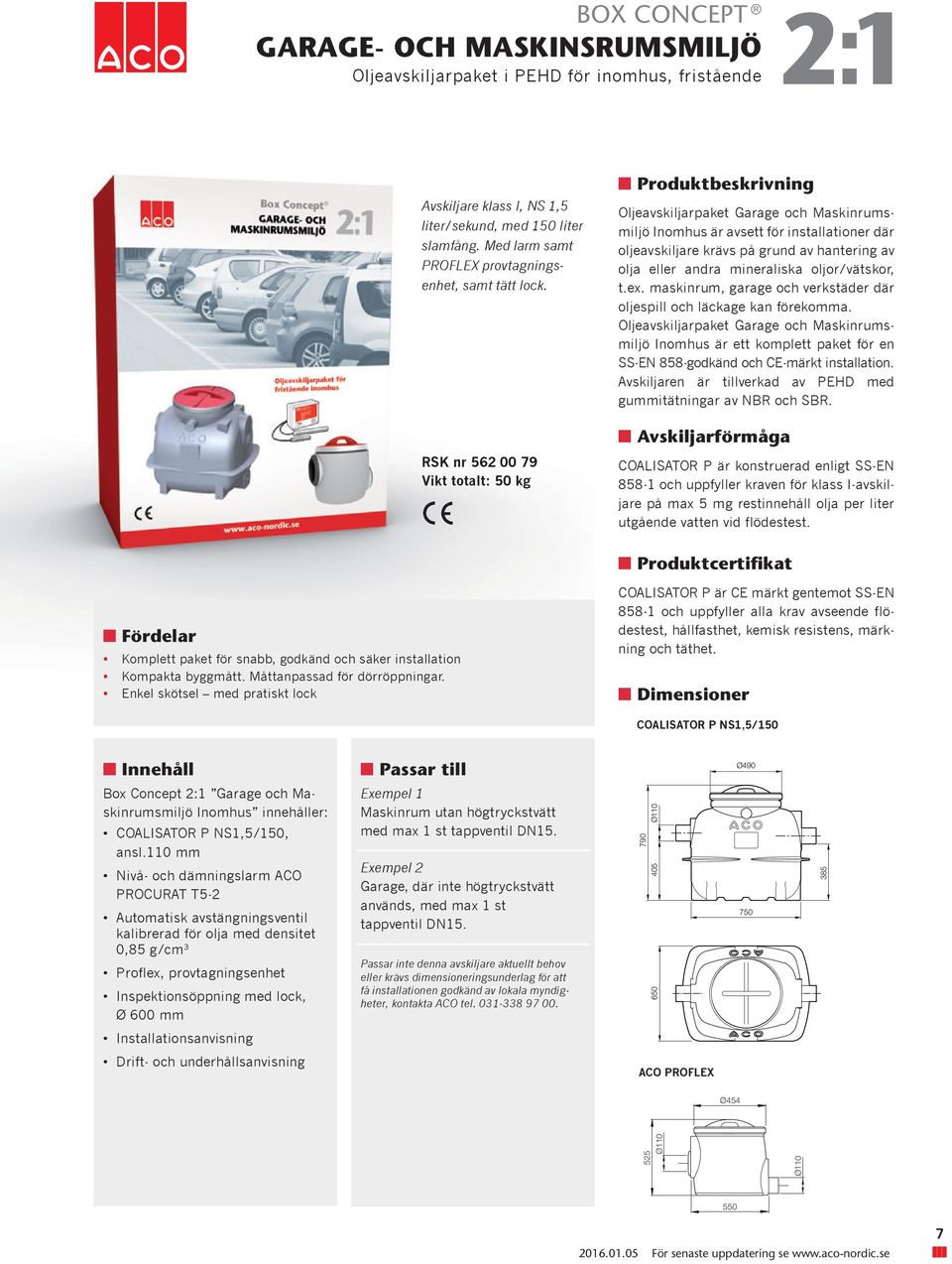

7 GARAGE- OCH MASKINSRUMSMILJÖ Oljeavskiljarpaket i PEHD för inomhus, fristående 2:1 Avskiljare klass I, NS 1,5 liter/sekund, med 150 liter slamfån. Med larm samt PROFLEX provtaninsenhet, samt tätt lock. Oljeavskiljarpaket Garae och Maskinrumsmiljö Inomhus är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t.ex. maskinrum, arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Garae och Maskinrumsmiljö Inomhus är ett komplett paket för en SS-EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD med ummitätninar av NBR och SBR. n Avskiljarförmåa RSK nr Vikt totalt: 50 k COALISATOR P är konstruerad enlit SS-EN och uppfyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten vid flödestest. n Produktcertifikat Komplett paket för snabb, odkänd och säker installation Kompakta bymått. Måttanpassad för dörröppninar. Enkel skötsel med pratiskt lock COALISATOR P är CE märkt entemot SS-EN och uppfyller alla krav avseende flödestest, hållfasthet, kemisk resistens, märknin och täthet. COALISATOR P NS1,5/150 Ø490 Box Concept 2:1 Garae och Maskinrumsmiljö Inomhus innehåller: COALISATOR P NS1,5/150, ansl.110 mm Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 Proflex, provtaninsenhet Inspektionsöppnin med lock, Ø 600 mm Maskinrum utan hötryckstvätt med max 1 st tappventil DN15. Garae, där inte hötryckstvätt används, med max 1 st tappventil DN15. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, ACO PROFLEX Ø

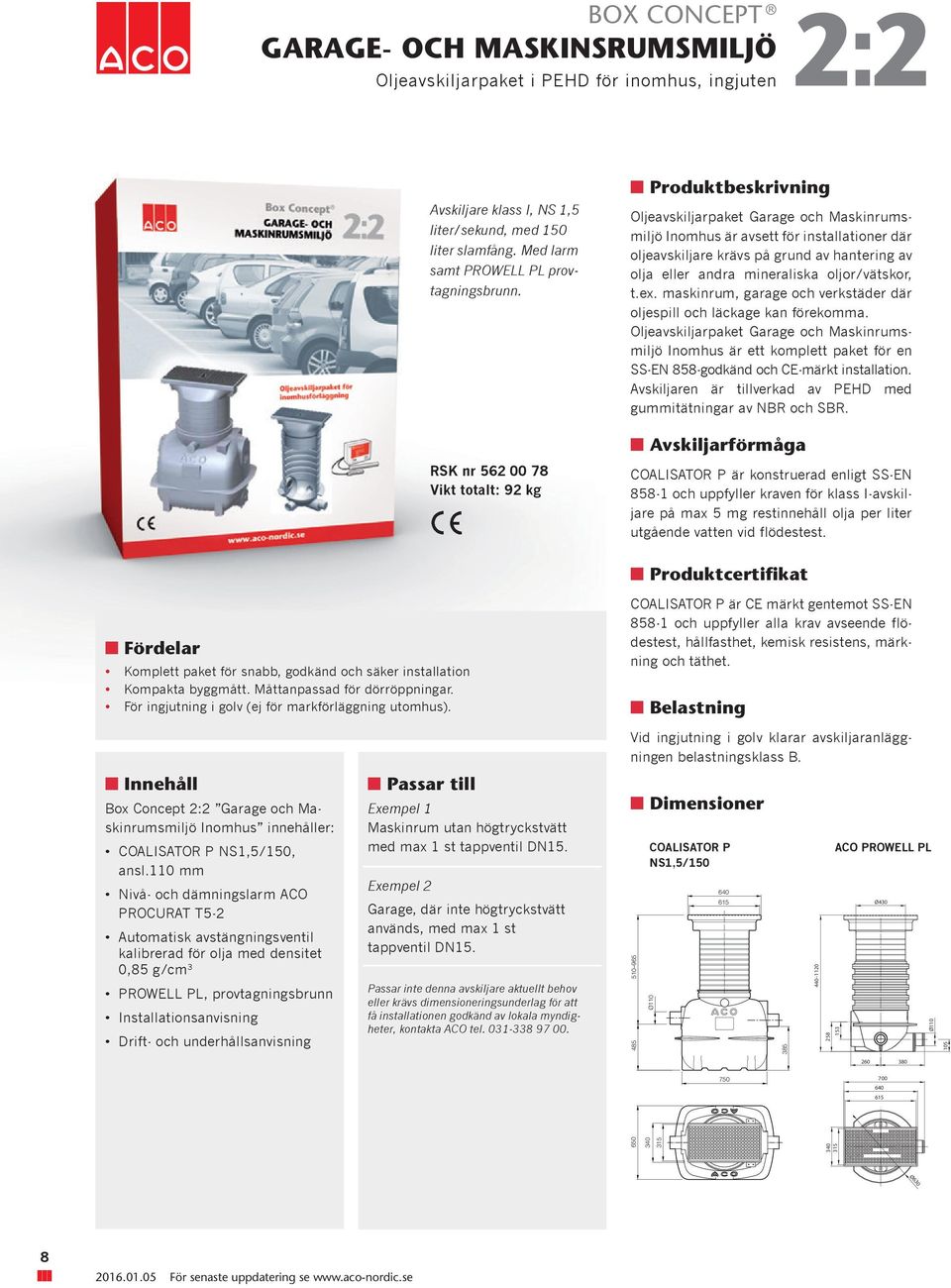

8 Ø630 BOX CONCEPT GARAGE- OCH MASKINSRUMSMILJÖ Oljeavskiljarpaket i PEHD för inomhus, injuten 2:2 Avskiljare klass I, NS 1,5 liter/sekund, med 150 liter slamfån. Med larm samt PROWELL PL provtaninsbrunn. Oljeavskiljarpaket Garae och Maskinrumsmiljö Inomhus är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t.ex. maskinrum, arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Garae och Maskinrumsmiljö Inomhus är ett komplett paket för en SS-EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD med ummitätninar av NBR och SBR. n Avskiljarförmåa RSK nr Vikt totalt: 92 k COALISATOR P är konstruerad enlit SS-EN och uppfyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten vid flödestest. n Produktcertifikat Komplett paket för snabb, odkänd och säker installation Kompakta bymått. Måttanpassad för dörröppninar. För injutnin i olv (ej för markförlänin utomhus). COALISATOR P är CE märkt entemot SS-EN och uppfyller alla krav avseende flödestest, hållfasthet, kemisk resistens, märknin och täthet. n Belastnin Vid injutnin i olv klarar avskiljaranläninen belastninsklass B. Box Concept 2:2 Garae och Maskinrumsmiljö Inomhus innehåller: COALISATOR P NS1,5/150, ansl.110 mm Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 PROWELL PL, provtaninsbrunn Maskinrum utan hötryckstvätt med max 1 st tappventil DN15. Garae, där inte hötryckstvätt används, med max 1 st tappventil DN15. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, COALISATOR P NS1,5/ ACO PROWELL PL Ø

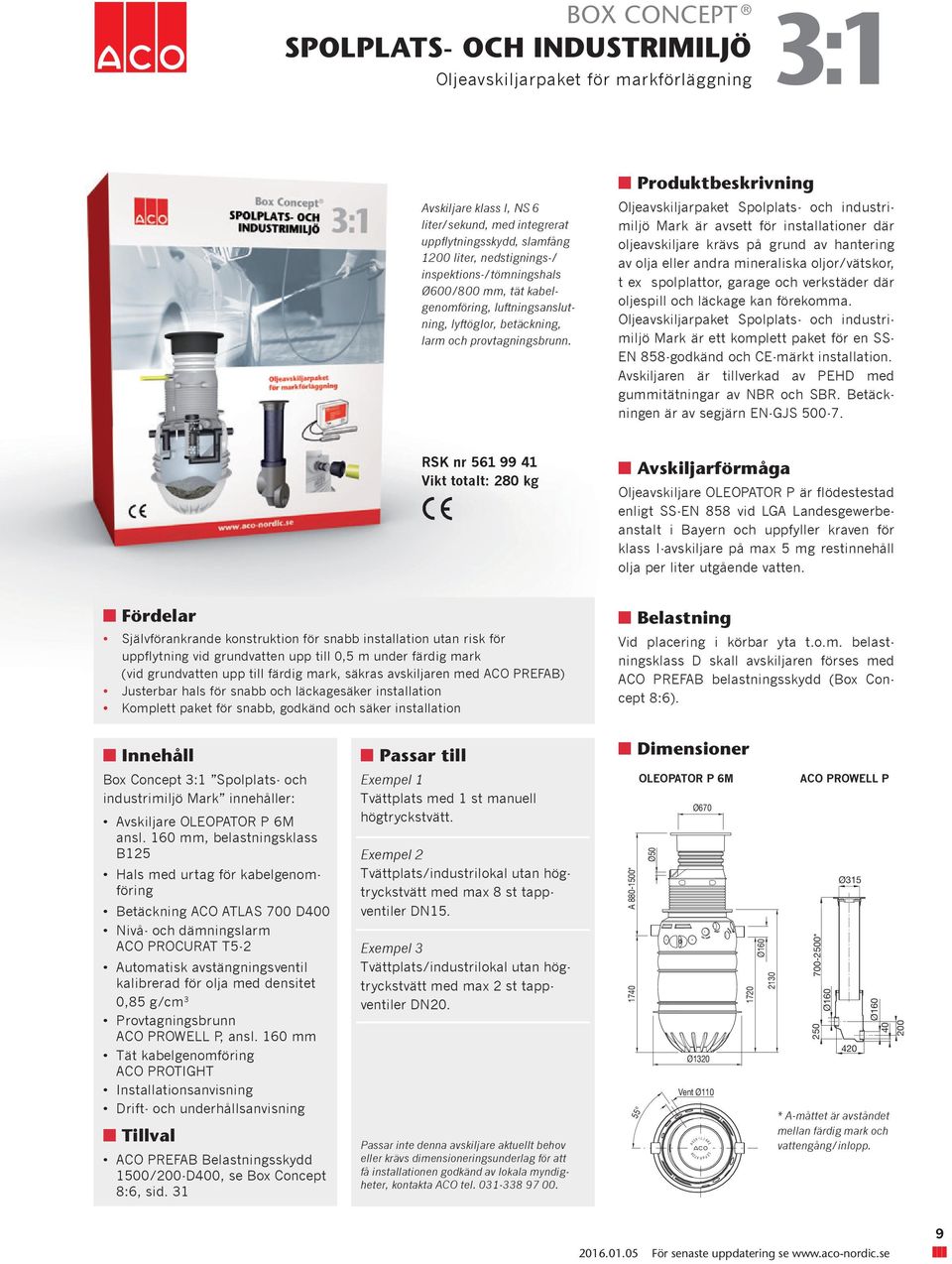

9 I BOX CONCEPT SPOLPLATS- OCH INDUSTRIMILJÖ Oljeavskiljarpaket för markförlänin 3:1 Avskiljare klass I, NS 6 liter/sekund, med intererat uppflytninsskydd, slamfån 1200 liter, nedstinins-/ inspektions-/tömninshals Ø600/800 mm, tät kabelenomförin, luftninsanslutnin, lyftölor, betäcknin, larm och provtaninsbrunn. Oljeavskiljarpaket Spolplats- och industrimiljö Mark är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t ex spolplattor, arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Spolplats- och industrimiljö Mark är ett komplett paket för en SS- EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD med ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS RSK nr Vikt totalt: 280 k n Avskiljarförmåa Oljeavskiljare OLEOPATOR P är flödestestad enlit SS-EN 858 vid LGA Landesewerbeanstalt i Bayern och uppfyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten. Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till 0,5 m under färdi mark (vid rundvatten upp till färdi mark, säkras avskiljaren med ACO PREFAB) Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med ACO PREFAB belastninsskydd (Box Concept 8:6). Box Concept 3:1 Spolplats- och industrimiljö Mark innehåller: Avskiljare OLEOPATOR P 6M ansl. 160 mm, belastninsklass B125 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 Provtaninsbrunn ACO PROWELL P, ansl. 160 mm Tät kabelenomförin ACO PROTIGHT n Tillval ACO PREFAB Belastninsskydd 1500/200-D400, se Box Concept 8:6, sid. 31 Tvättplats med 1 st manuell hötryckstvätt. Tvättplats/industrilokal utan hötryckstvätt med max 8 st tappventiler DN15. Exempel 3 Tvättplats/industrilokal utan hötryckstvätt med max 2 st tappventiler DN20. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, A * OLEOPATOR P 6M Ø50 Ø670 Ø1320 Vent TOR AVS K A L J AR E S E P AR ACO PROWELL P * 250 Ø * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. 9

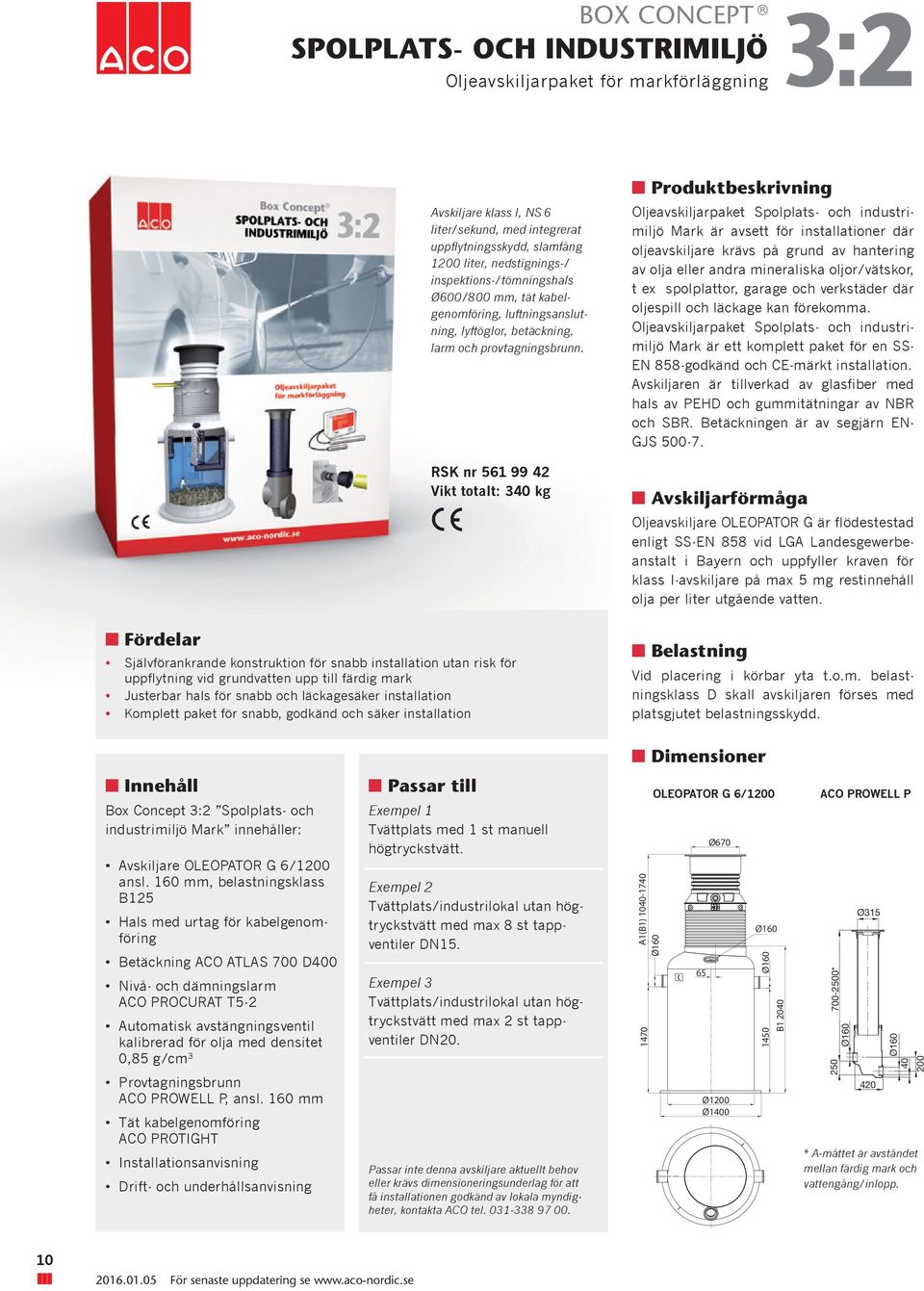

10 SPOLPLATS- OCH INDUSTRIMILJÖ Oljeavskiljarpaket för markförlänin 3:2 Avskiljare klass I, NS 6 liter/sekund, med intererat uppflytninsskydd, slamfån 1200 liter, nedstinins-/ inspektions-/tömninshals Ø600/800 mm, tät kabelenomförin, luftninsanslutnin, lyftölor, betäcknin, larm och provtaninsbrunn. RSK nr Vikt totalt: 340 k Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till färdi mark Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation Oljeavskiljarpaket Spolplats- och industrimiljö Mark är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t ex spolplattor, arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Spolplats- och industrimiljö Mark är ett komplett paket för en SS- EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av lasfiber med hals av PEHD och ummitätninar av NBR och SBR. Betäckninen är av sejärn EN- GJS n Avskiljarförmåa Oljeavskiljare OLEOPATOR G är flödestestad enlit SS-EN 858 vid LGA Landesewerbeanstalt i Bayern och uppfyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten. n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med platsjutet belastninsskydd. Box Concept 3:2 Spolplats- och industrimiljö Mark innehåller: Avskiljare OLEOPATOR G 6/1200 ansl. 160 mm, belastninsklass B125 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 Provtaninsbrunn ACO PROWELL P, ansl. 160 mm Tät kabelenomförin ACO PROTIGHT Tvättplats med 1 st manuell hötryckstvätt. Tvättplats/industrilokal utan hötryckstvätt med max 8 st tappventiler DN15. Exempel 3 Tvättplats/industrilokal utan hötryckstvätt med max 2 st tappventiler DN20. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, A1(B1) OLEOPATOR G 6/ Ø670 Ø1200 Ø B ACO PROWELL P * 250 Ø * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. 10

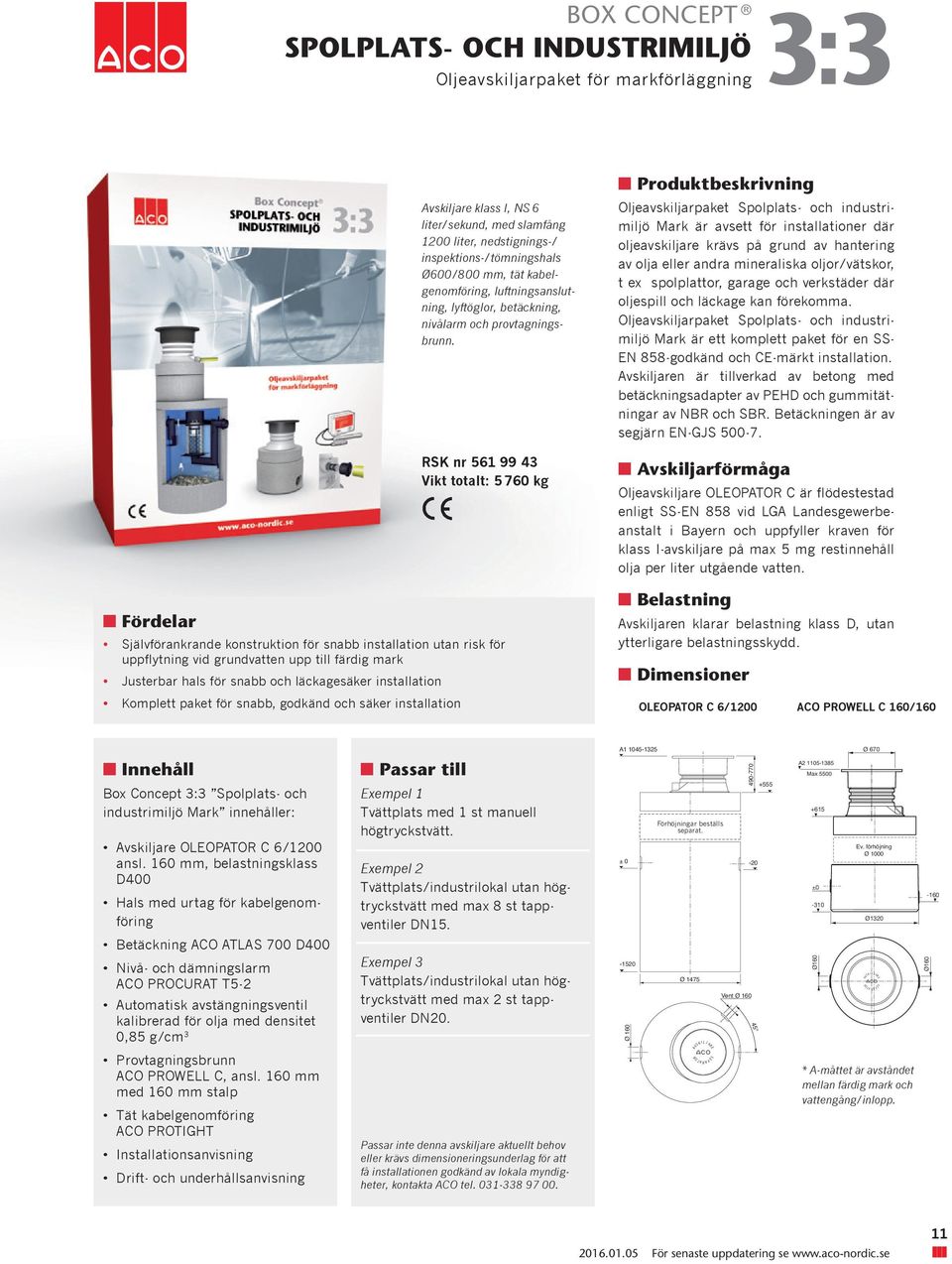

11 I I S BOX CONCEPT SPOLPLATS- OCH INDUSTRIMILJÖ Oljeavskiljarpaket för markförlänin 3:3 Avskiljare klass I, NS 6 liter/sekund, med slamfån 1200 liter, nedstinins-/ inspektions-/tömninshals Ø600/800 mm, tät kabelenomförin, luftninsanslutnin, lyftölor, betäcknin, nivålarm och provtaninsbrunn. RSK nr Vikt totalt: k Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till färdi mark Justerbar hals för snabb och läckaesäker installation Oljeavskiljarpaket Spolplats- och industrimiljö Mark är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t ex spolplattor, arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Spolplats- och industrimiljö Mark är ett komplett paket för en SS- EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av beton med betäckninsadapter av PEHD och ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa Oljeavskiljare OLEOPATOR C är flödestestad enlit SS-EN 858 vid LGA Landesewerbeanstalt i Bayern och uppfyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten. n Belastnin Avskiljaren klarar belastnin klass D, utan ytterliare belastninsskydd. Komplett paket för snabb, odkänd och säker installation OLEOPATOR C 6/1200 ACO PROWELL C 160/160 Box Concept 3:3 Spolplats- och industrimiljö Mark innehåller: Avskiljare OLEOPATOR C 6/1200 ansl. 160 mm, belastninsklass D400 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 Provtaninsbrunn ACO PROWELL C, ansl. 160 mm med 160 mm stalp Tät kabelenomförin ACO PROTIGHT Tvättplats med 1 st manuell hötryckstvätt. Tvättplats/industrilokal utan hötryckstvätt med max 8 st tappventiler DN15. Exempel 3 Tvättplats/industrilokal utan hötryckstvätt med max 2 st tappventiler DN20. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, A ± Ø 160 Förhöjninar beställs separat. Ø 1475 TOR AVS K A L J AR E S E P A R Vent Ø A Max ±0-310 Ø 670 Ev. förhöjnin Ø 1000 Ø1320 E P A R ATOR * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. AVS K L J AR E

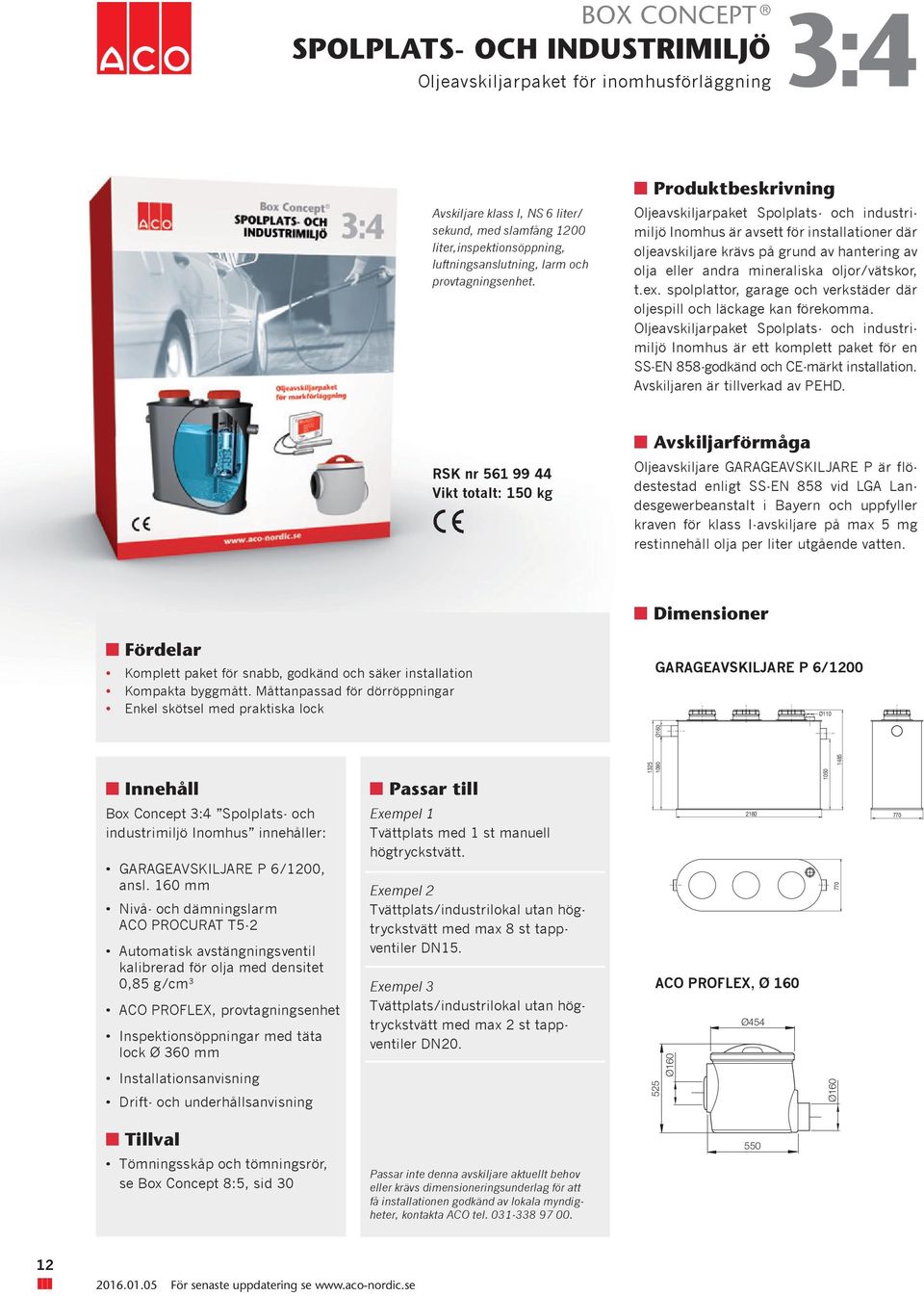

12 SPOLPLATS- OCH INDUSTRIMILJÖ Oljeavskiljarpaket för inomhusförlänin 3:4 Avskiljare klass I, NS 6 liter/ sekund, med slamfån 1200 liter,inspektionsöppnin, luftninsanslutnin, larm och provtaninsenhet. Oljeavskiljarpaket Spolplats- och industrimiljö Inomhus är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t.ex. spolplattor, arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Spolplats- och industrimiljö Inomhus är ett komplett paket för en SS-EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD. RSK nr Vikt totalt: 150 k n Avskiljarförmåa Oljeavskiljare GARAGEAVSKILJARE P är flödestestad enlit SS-EN 858 vid LGA Landesewerbeanstalt i Bayern och uppfyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten. Komplett paket för snabb, odkänd och säker installation Kompakta bymått. Måttanpassad för dörröppninar Enkel skötsel med praktiska lock GARAGEAVSKILJARE P 6/ Box Concept 3:4 Spolplats- och industrimiljö Inomhus innehåller: GARAGEAVSKILJARE P 6/1200, ansl. 160 mm Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 ACO PROFLEX, provtaninsenhet Inspektionsöppninar med täta lock Ø 360 mm Tvättplats med 1 st manuell hötryckstvätt. Tvättplats/industrilokal utan hötryckstvätt med max 8 st tappventiler DN15. Exempel 3 Tvättplats/industrilokal utan hötryckstvätt med max 2 st tappventiler DN MIRI OAI 51 6M ACO PROFLEX, Ø Ø MIR n Tillval Tömninsskåp och tömninsrör, se Box Concept 8:5, sid 30 eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter,

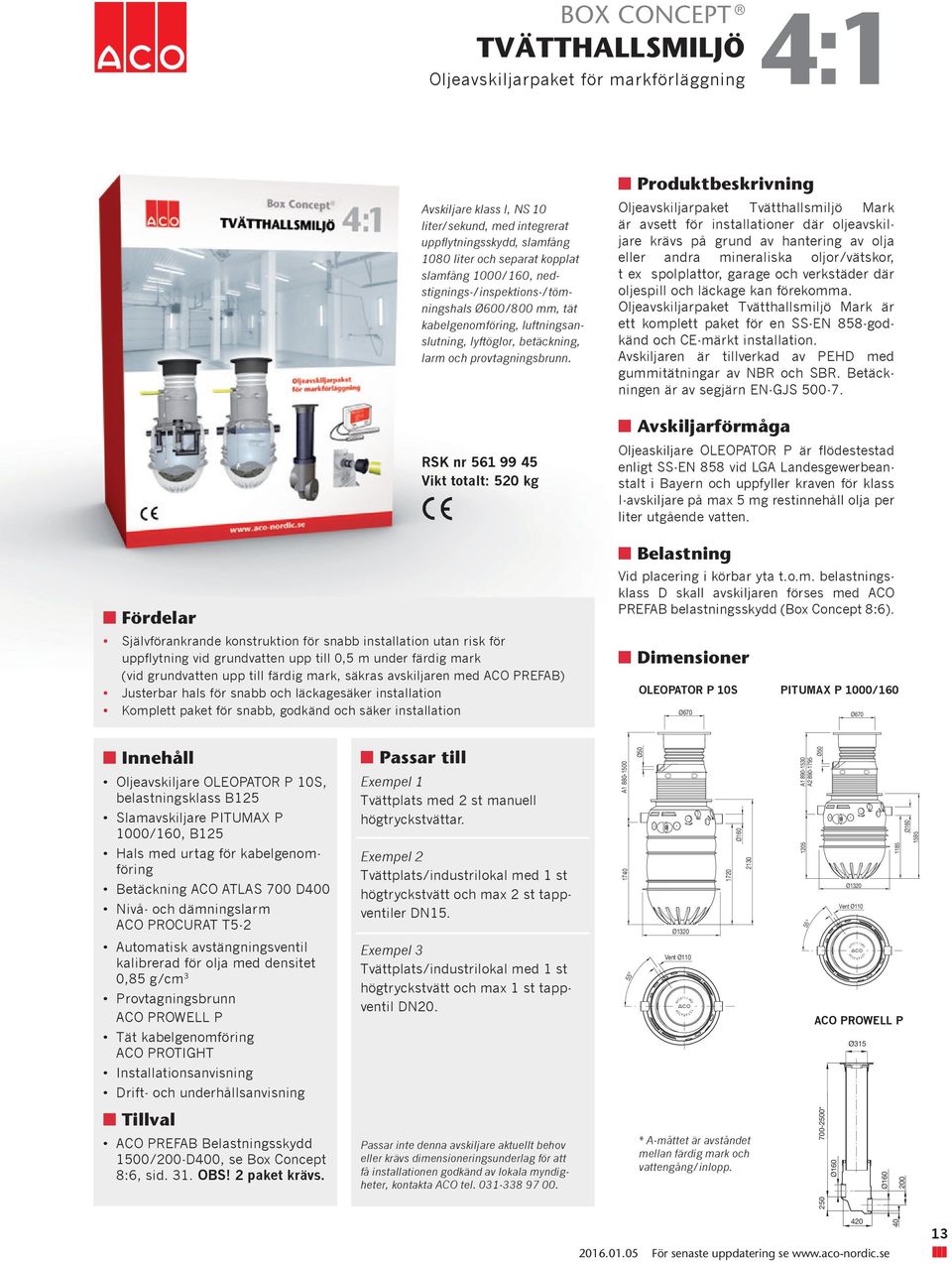

13 I I S BOX CONCEPT TVÄTTHALLSMILJÖ Oljeavskiljarpaket för markförlänin 4:1 Avskiljare klass I, NS 10 liter/sekund, med intererat uppflytninsskydd, slamfån 1080 liter och separat kopplat slamfån 1000/160, nedstinins-/inspektions-/tömninshals Ø600/800 mm, tät kabelenomförin, luftninsanslutnin, lyftölor, betäcknin, larm och provtaninsbrunn. RSK nr Vikt totalt: 520 k Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till 0,5 m under färdi mark (vid rundvatten upp till färdi mark, säkras avskiljaren med ACO PREFAB) Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation Oljeavskiljarpaket Tvätthallsmiljö Mark är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t ex spolplattor, arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Tvätthallsmiljö Mark är ett komplett paket för en SS-EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD med ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa Oljeaskiljare OLEOPATOR P är flödestestad enlit SS-EN 858 vid LGA Landesewerbeanstalt i Bayern och uppfyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten. n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med ACO PREFAB belastninsskydd (Box Concept 8:6). OLEOPATOR P 10S PITUMAX P 1000/160 Ø670 Ø670 Oljeavskiljare OLEOPATOR P 10S, belastninsklass B125 Slamavskiljare PITUMAX P 1000/160, B125 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 Provtaninsbrunn ACO PROWELL P Tät kabelenomförin ACO PROTIGHT Tvättplats med 2 st manuell hötryckstvättar. Tvättplats/industrilokal med 1 st hötryckstvätt och max 2 st tappventiler DN15. Exempel 3 Tvättplats/industrilokal med 1 st hötryckstvätt och max 1 st tappventil DN20. A Ø50 Ø1320 Vent TOR AVS K A L J AR E S E P A R Oleopator P NG10/ Ø A A Ø50 Ø1320 Vent TOR AVS K A L J E P A R 1185 ACO PROWELL P AR E Pitumax P 1000/160 Ø n Tillval ACO PREFAB Belastninsskydd 1500/200-D400, se Box Concept 8:6, sid. 31. OBS! 2 paket krävs. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, * A-måttet är avståndet mellan färdi mark och vattenån/inlopp *

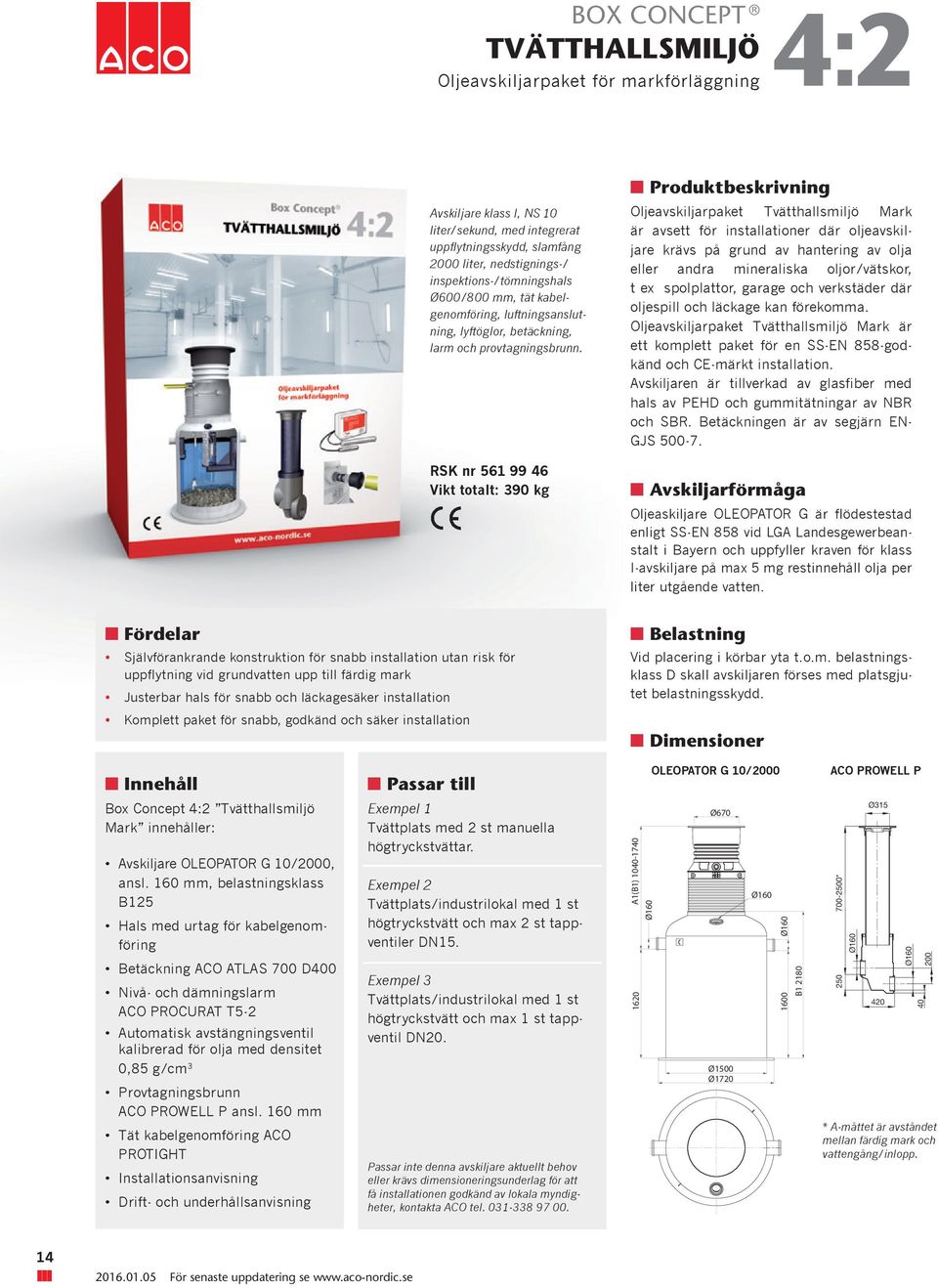

14 TVÄTTHALLSMILJÖ Oljeavskiljarpaket för markförlänin 4:2 Avskiljare klass I, NS 10 liter/sekund, med intererat uppflytninsskydd, slamfån 2000 liter, nedstinins-/ inspektions-/tömninshals Ø600/800 mm, tät kabelenomförin, luftninsanslutnin, lyftölor, betäcknin, larm och provtaninsbrunn. RSK nr Vikt totalt: 390 k Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till färdi mark Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation Oljeavskiljarpaket Tvätthallsmiljö Mark är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t ex spolplattor, arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Tvätthallsmiljö Mark är ett komplett paket för en SS-EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av lasfiber med hals av PEHD och ummitätninar av NBR och SBR. Betäckninen är av sejärn EN- GJS n Avskiljarförmåa Oljeaskiljare OLEOPATOR G är flödestestad enlit SS-EN 858 vid LGA Landesewerbeanstalt i Bayern och uppfyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten. n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med platsjutet belastninsskydd. Box Concept 4:2 Tvätthallsmiljö Mark innehåller: Avskiljare OLEOPATOR G 10/2000, ansl. 160 mm, belastninsklass B125 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 Provtaninsbrunn ACO PROWELL P ansl. 160 mm Tät kabelenomförin ACO PROTIGHT Tvättplats med 2 st manuella hötryckstvättar. Tvättplats/industrilokal med 1 st hötryckstvätt och max 2 st tappventiler DN15. Exempel 3 Tvättplats/industrilokal med 1 st hötryckstvätt och max 1 st tappventil DN20. eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, A1(B1) OLEOPATOR G 10/2000 Ø Ø1500 Ø1720 Ø B ACO PROWELL P * 250 Ø * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. 14

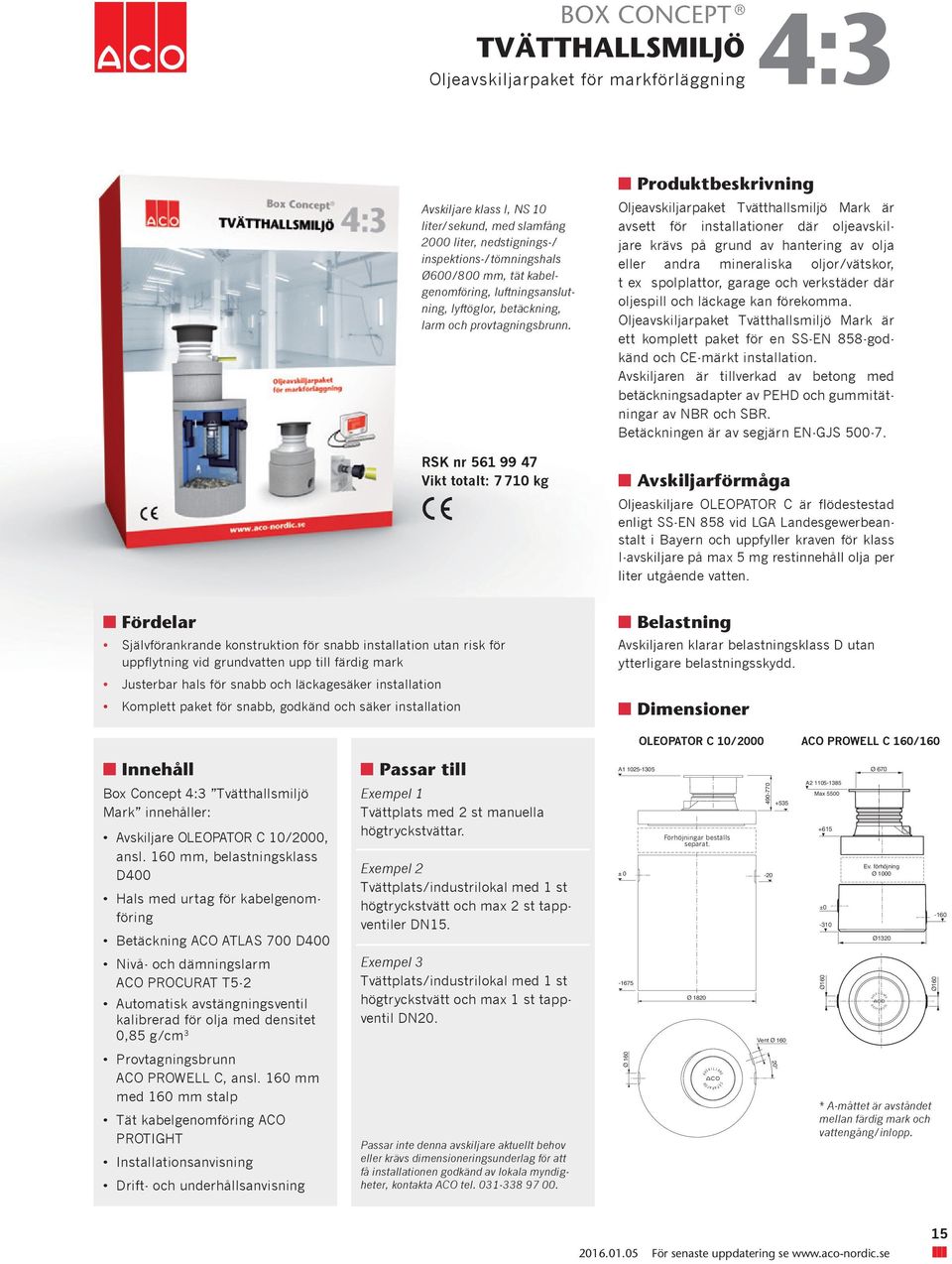

15 I I S BOX CONCEPT TVÄTTHALLSMILJÖ Oljeavskiljarpaket för markförlänin 4:3 Avskiljare klass I, NS 10 liter/sekund, med slamfån 2000 liter, nedstinins-/ inspektions-/tömninshals Ø600/800 mm, tät kabelenomförin, luftninsanslutnin, lyftölor, betäcknin, larm och provtaninsbrunn. RSK nr Vikt totalt: k Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till färdi mark Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation Oljeavskiljarpaket Tvätthallsmiljö Mark är avsett för installationer där oljeavskiljare krävs på rund av hanterin av olja eller andra mineraliska oljor/vätskor, t ex spolplattor, arae och verkstäder där oljespill och läckae kan förekomma. Oljeavskiljarpaket Tvätthallsmiljö Mark är ett komplett paket för en SS-EN 858-odkänd och CE-märkt installation. Avskiljaren är tillverkad av beton med betäckninsadapter av PEHD och ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa Oljeaskiljare OLEOPATOR C är flödestestad enlit SS-EN 858 vid LGA Landesewerbeanstalt i Bayern och uppfyller kraven för klass I-avskiljare på max 5 m restinnehåll olja per liter utående vatten. n Belastnin Avskiljaren klarar belastninsklass D utan ytterliare belastninsskydd. OLEOPATOR C 10/2000 ACO PROWELL C 160/160 Box Concept 4:3 Tvätthallsmiljö Mark innehåller: Avskiljare OLEOPATOR C 10/2000, ansl. 160 mm, belastninsklass D400 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Nivå- och dämninslarm ACO PROCURAT T5-2 Automatisk avstänninsventil kalibrerad för olja med densitet 0,85 /cm 3 Tvättplats med 2 st manuella hötryckstvättar. Tvättplats/industrilokal med 1 st hötryckstvätt och max 2 st tappventiler DN15. Exempel 3 Tvättplats/industrilokal med 1 st hötryckstvätt och max 1 st tappventil DN20. A ± Förhöjninar beställs separat. Ø Vent Ø 160 A Max ±0-310 Ø 670 Ev. förhöjnin Ø 1000 Ø1320 AVS K L J AR E E P A R ATOR -160 Provtaninsbrunn ACO PROWELL C, ansl. 160 mm med 160 mm stalp Tät kabelenomförin ACO PROTIGHT eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, Ø 160 TOR AVS K A L J AR E S E P A R 20 * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. 15

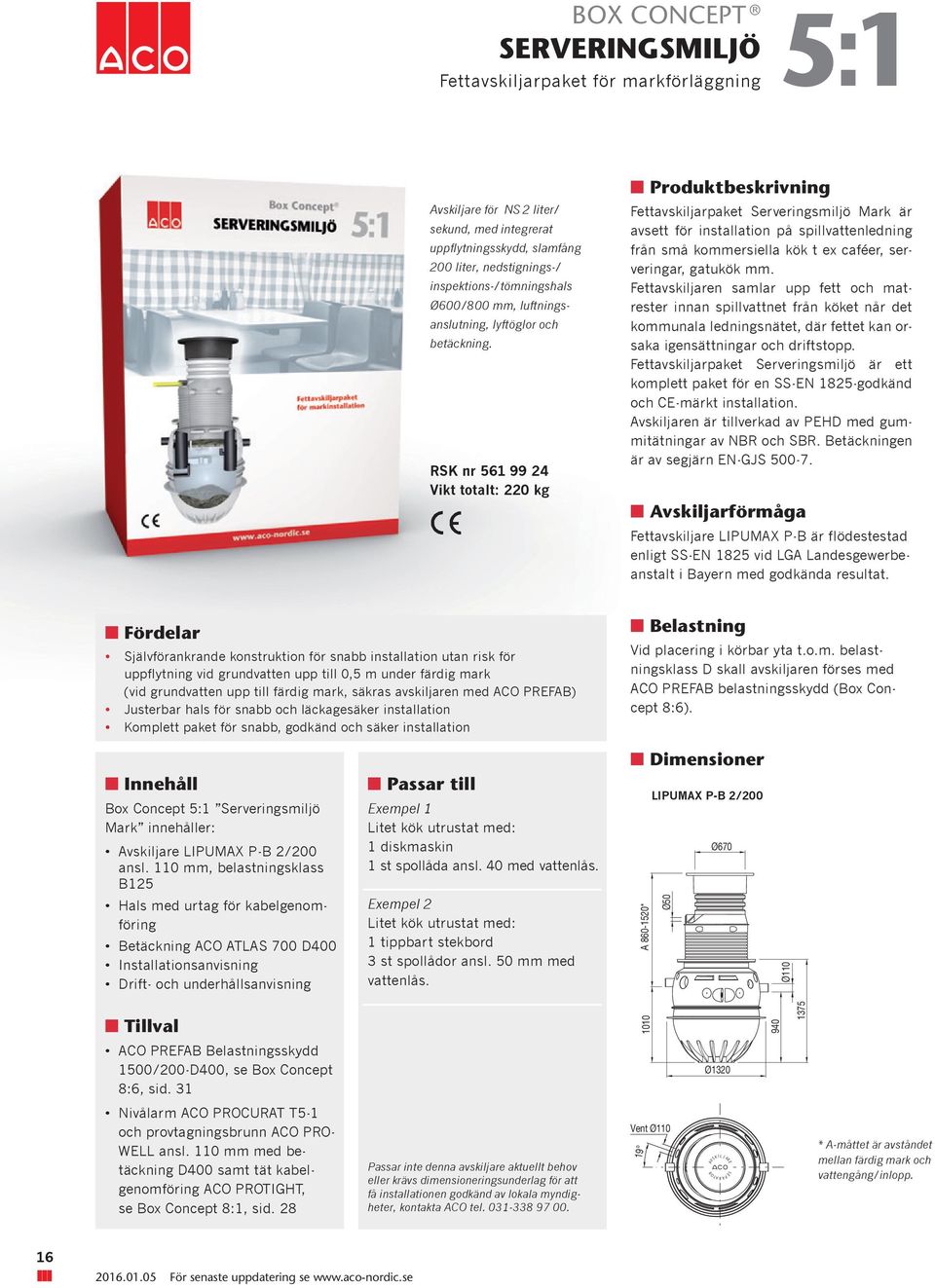

16 I BOX CONCEPT SERVERINGSMILJÖ Fettavskiljarpaket för markförlänin 5:1 Avskiljare för NS 2 liter/ sekund, med intererat uppflytninsskydd, slamfån 200 liter, nedstinins-/ inspektions-/tömninshals Ø600/800 mm, luftninsanslutnin, lyftölor och betäcknin. RSK nr Vikt totalt: 220 k Fettavskiljarpaket Serverinsmiljö Mark är avsett för installation på spillvattenlednin från små kommersiella kök t ex caféer, serverinar, atukök mm. Fettavskiljaren samlar upp fett och matrester innan spillvattnet från köket når det kommunala ledninsnätet, där fettet kan orsaka iensättninar och driftstopp. Fettavskiljarpaket Serverinsmiljö är ett komplett paket för en SS-EN 1825-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD med ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa Fettavskiljare LIPUMAX P-B är flödestestad enlit SS-EN 1825 vid LGA Landesewerbeanstalt i Bayern med odkända resultat. Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till 0,5 m under färdi mark (vid rundvatten upp till färdi mark, säkras avskiljaren med ACO PREFAB) Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med ACO PREFAB belastninsskydd (Box Concept 8:6). Box Concept 5:1 Serverinsmiljö Mark innehåller: Avskiljare LIPUMAX P-B 2/200 ansl. 110 mm, belastninsklass B125 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Litet kök utrustat med: 1 diskmaskin 1 st spollåda ansl. 40 med vattenlås. Litet kök utrustat med: 1 tippbart stekbord 3 st spollådor ansl. 50 mm med vattenlås. LIPUMAX P-B 2/200 Ø670 A * Ø50 n Tillval ACO PREFAB Belastninsskydd 1500/200-D400, se Box Concept 8:6, sid. 31 Ø1320 Nivålarm ACO PROCURAT T5-1 och provtaninsbrunn ACO PRO- WELL ansl. 110 mm med betäcknin D400 samt tät kabelenomförin ACO PROTIGHT, se Box Concept 8:1, sid. 28 eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, Vent 19 TOR AVS K A L J AR E S E P A R * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. 16

17 SERVERINGSMILJÖ Fettavskiljarpaket för markförlänin 5:2 Avskiljare för NS 2 liter/ sekund, med intererat uppflytninsskydd, slamfån 200 liter, nedstinins-/ inspektions-/tömninshals Ø600/800 mm, luftninsanslutnin, lyftölor och betäcknin. RSK nr Vikt totalt: 250 k Fettavskiljarpaket Serverinsmiljö Mark är avsett för installation på spillvattenlednin från små kommersiella kök t ex caféer, serverinar, atukök mm. Fettavskiljaren samlar upp fett och matrester innan spillvattnet från köket når det kommunala ledninsnätet, där fettet kan orsaka iensättninar och driftstopp. Fettavskiljarpaket Serverinsmiljö är ett komplett paket för en SS-EN 1825-odkänd och CE-märkt installation. Avskiljaren är tillverkad av lasfiber med betäckninsadapter av PEHD och ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa Fettavskiljare LIPUMAX G är flödestestad enlit SS-EN 1825 vid LGA Landesewerbeanstalt i Bayern med odkända resultat. Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till färdi mark Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med platsjutet belastninsskydd. LIPUMAX G 2/200 Box Concept 5:2 Serverinsmiljö Mark innehåller: Avskiljare LIPUMAX G 2/200 ansl. 110 mm, belastninsklass B125 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 n Tillval Litet kök utrustat med: 1 diskmaskin 1 st spollåda ansl. 40 med vattenlås. Litet kök utrustat med: 1 tippbart stekbord 3 st spollådor ansl. 50 med vattenlås. A1(B1) Ø B Nivålarm ACO PROCURAT T5-1 och provtaninsbrunn ACO PROWELL P ansl. 110 mm med betäcknin D400 samt tät kabelenomförin ACO PROTIGHT, se Box Concept 8:1, sid. 28 eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, Ø1000 Ø1240 * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. 17

18 SERVERINGSMILJÖ Fettavskiljarpaket för markförlänin 5:3 Avskiljare för NS 2 liter/sekund, med slamfån 200 liter, nedstinins-/inspektions-/ tömninshals Ø600/800 mm, luftninsanslutnin, lyftölor och betäcknin. RSK nr Vikt totalt: k Fettavskiljarpaket Serverinsmiljö Mark är avsett för installation på spillvattenlednin från små kommersiella kök t ex caféer, serverinar, atukök mm. Fettavskiljaren samlar upp fett och matrester innan spillvattnet från köket når det kommunala ledninsnätet, där fettet kan orsaka iensättninar och driftstopp. Fettavskiljarpaket Serverinsmiljö är ett komplett paket för en SS-EN 1825-odkänd och CE-märkt installation. Avskiljaren är tillverkad av beton med betäckninsadapter i PEHD och ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa Fettavskiljare LIPUMAX C är flödestestad enlit SS-EN 1825 vid LGA Landesewerbeanstalt i Bayern med odkända resultat. Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till färdi mark Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation n Belastnin Avskiljaren klarar belastninsklass D400 utan ytterliare belastninsskydd. LIPUMAX C 2/200 Box Concept 5:3 Serverinsmiljö Mark innehåller: Avskiljare LIPUMAX C 2/200 ansl. 110 mm, belastninsklass D400 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 Litet kök utrustat med: 1 diskmaskin 1 st spollåda ansl. 40 med vattenlås. Litet kök utrustat med: 1 tippbart stekbord 3 st spollådor ansl. 50 med vattenlås. A Max 5350 ± 0 Ø 670 Förhöjninar Ev. förhöjnin beställs Ø separat n Tillval Nivålarm ACO PROCURAT T5-1 och provtaninsbrunn ACO PROWELL P ansl. 110 mm med betäcknin D400 samt tät kabelenomförin ACO PROTIGHT, se Box Concept 8:1, sid. 28 eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, Ø 110 Vent Ø 110 Ø 1270 TOR AVS K A I L J AR E S E P A R * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. 18

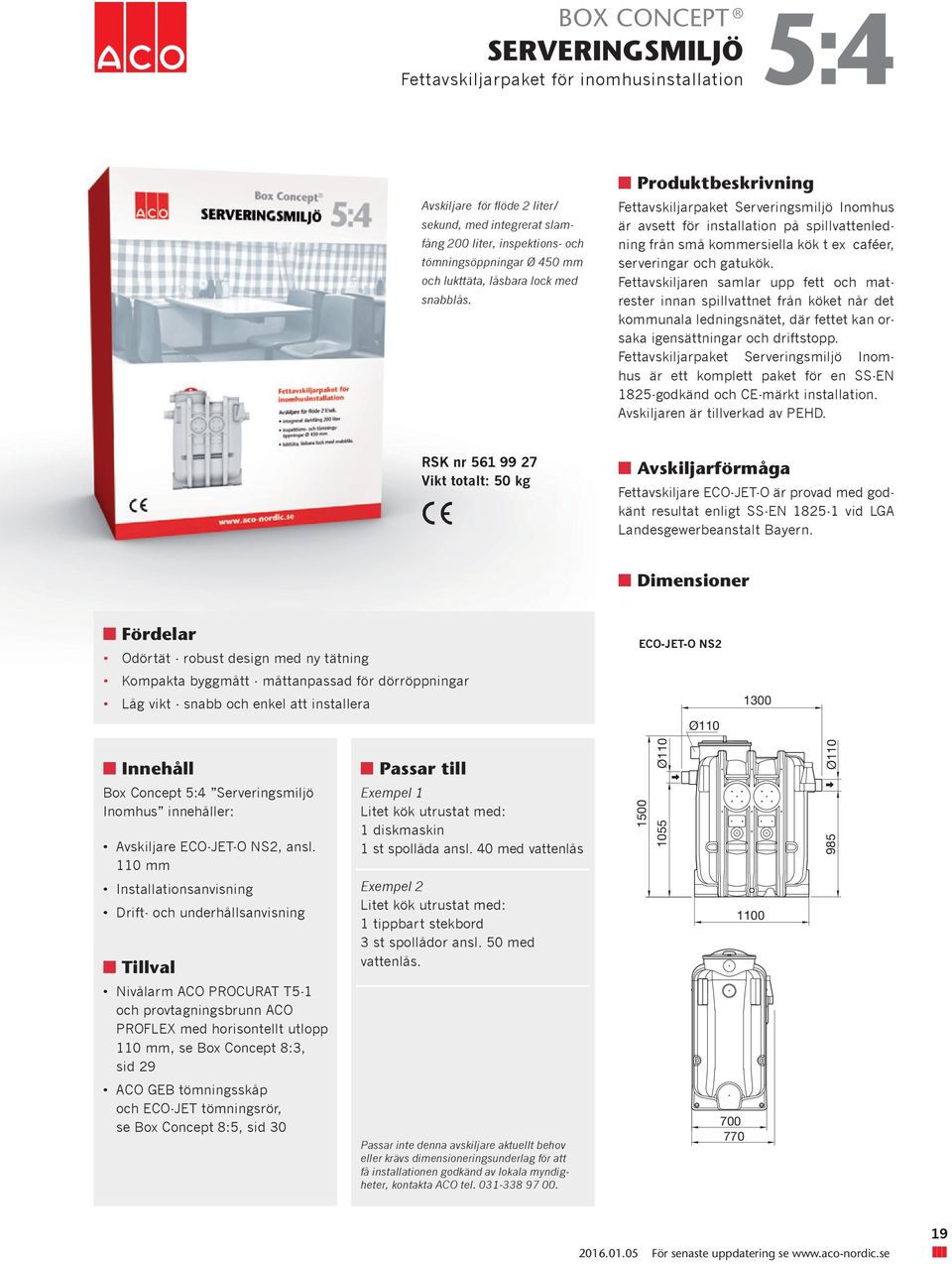

19 SERVERINGSMILJÖ Fettavskiljarpaket för inomhusinstallation 5:4 Avskiljare för flöde 2 liter/ sekund, med intererat slamfån 200 liter, inspektions- och tömninsöppninar Ø 450 mm och lukttäta, låsbara lock med snabblås. Fettavskiljarpaket Serverinsmiljö Inomhus är avsett för installation på spillvattenlednin från små kommersiella kök t ex caféer, serverinar och atukök. Fettavskiljaren samlar upp fett och matrester innan spillvattnet från köket når det kommunala ledninsnätet, där fettet kan orsaka iensättninar och driftstopp. Fettavskiljarpaket Serverinsmiljö Inomhus är ett komplett paket för en SS-EN 1825-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD. RSK nr Vikt totalt: 50 k n Avskiljarförmåa Fettavskiljare ECO-JET-O är provad med odkänt resultat enlit SS-EN vid LGA Landesewerbeanstalt Bayern. Odörtät - robust desin med ny tätnin Kompakta bymått - måttanpassad för dörröppninar Lå vikt - snabb och enkel att installera ECO-JET-O NS Box Concept 5:4 Serverinsmiljö Inomhus innehåller: Avskiljare ECO-JET-O NS2, ansl. 110 mm n Tillval Litet kök utrustat med: 1 diskmaskin 1 st spollåda ansl. 40 med vattenlås Litet kök utrustat med: 1 tippbart stekbord 3 st spollådor ansl. 50 med vattenlås Nivålarm ACO PROCURAT T5-1 och provtaninsbrunn ACO PROFLEX med horisontellt utlopp 110 mm, se Box Concept 8:3, sid 29 ACO GEB tömninsskåp och ECO-JET tömninsrör, se Box Concept 8:5, sid 30 eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter,

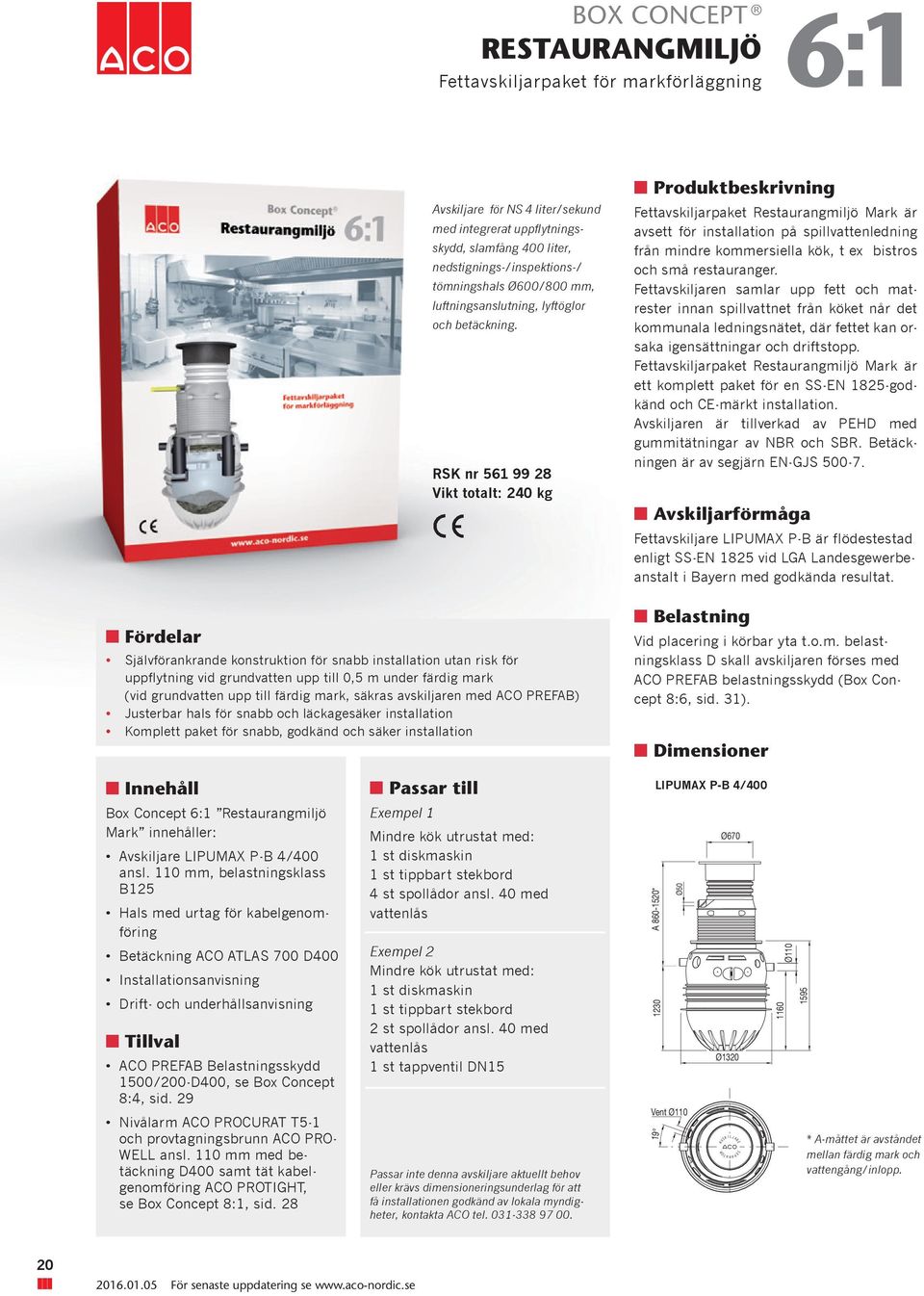

20 I BOX CONCEPT RESTAURANGMILJÖ Fettavskiljarpaket för markförlänin 6:1 Avskiljare för NS 4 liter/sekund med intererat uppflytninsskydd, slamfån 400 liter, nedstinins-/inspektions-/ tömninshals Ø600/800 mm, luftninsanslutnin, lyftölor och betäcknin. RSK nr Vikt totalt: 240 k Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till 0,5 m under färdi mark (vid rundvatten upp till färdi mark, säkras avskiljaren med ACO PREFAB) Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation Fettavskiljarpaket Restauranmiljö Mark är avsett för installation på spillvattenlednin från mindre kommersiella kök, t ex bistros och små restauraner. Fettavskiljaren samlar upp fett och matrester innan spillvattnet från köket når det kommunala ledninsnätet, där fettet kan orsaka iensättninar och driftstopp. Fettavskiljarpaket Restauranmiljö Mark är ett komplett paket för en SS-EN 1825-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD med ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa Fettavskiljare LIPUMAX P-B är flödestestad enlit SS-EN 1825 vid LGA Landesewerbeanstalt i Bayern med odkända resultat. n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med ACO PREFAB belastninsskydd (Box Concept 8:6, sid. 31). Box Concept 6:1 Restauranmiljö Mark innehåller: Avskiljare LIPUMAX P-B 4/400 ansl. 110 mm, belastninsklass B125 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 n Tillval ACO PREFAB Belastninsskydd 1500/200-D400, se Box Concept 8:4, sid. 29 Nivålarm ACO PROCURAT T5-1 och provtaninsbrunn ACO PRO- WELL ansl. 110 mm med betäcknin D400 samt tät kabelenomförin ACO PROTIGHT, se Box Concept 8:1, sid. 28 Mindre kök utrustat med: 1 st diskmaskin 1 st tippbart stekbord 4 st spollådor ansl. 40 med vattenlås Mindre kök utrustat med: 1 st diskmaskin 1 st tippbart stekbord 2 st spollådor ansl. 40 med vattenlås 1 st tappventil DN15 eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, A * 1230 Vent 19 LIPUMAX P-B 4/400 Ø50 Ø670 Ø1320 TOR AVS K A L J AR E S E P A R * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. 20

21 RESTAURANGMILJÖ Fettavskiljarpaket för markförlänin 6:2 Avskiljare för NS 4 liter/sekund med intererat uppflytninsskydd, slamfån 400 liter, nedstinins-/inspektions-/ tömninshals Ø600/800 mm, luftninsanslutnin, lyftölor och betäcknin. RSK nr Vikt totalt: 260 k Fettavskiljarpaket Restauranmiljö Mark är avsett för installation på spillvattenlednin från mindre kommersiella kök, t ex bistros och små restauraner. Fettavskiljaren samlar upp fett och matrester innan spillvattnet från köket når det kommunala ledninsnätet, där fettet kan orsaka iensättninar och driftstopp. Fettavskiljarpaket Restauranmiljö Mark är ett komplett paket för en SS-EN 1825-odkänd och CE-märkt installation. Avskiljaren är tillverkad av lasfiber med betäckninsadapter av PEHD och ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa Fettavskiljare LIPUMAX P-B är flödestestad enlit SS-EN 1825 vid LGA Landesewerbeanstalt i Bayern med odkända resultat. Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till 0,5 m under färdi mark Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med platsjutet belastninsskydd. LIPUMAX G 4/400 Box Concept 6:2 Restauranmiljö Mark innehåller: Avskiljare LIPUMAX G 4/400 ansl. 160 mm, belastninsklass B125 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 n Tillval Nivålarm ACO PROCURAT T5-1 och provtaninsbrunn ACO PROWELL P, ansl. 160 mm med betäcknin D400 samt tät kabelenomförin ACO PROTIGHT, se Box Concept 8:2, sid. 28 Mindre kök utrustat med: 1 st diskmaskin 1 st tippbart stekbord 4 st spollådor ansl. 40 med vattenlås Mindre kök utrustat med: 1 st diskmaskin 1 st tippbart stekbord 2 st spollådor ansl. 40 med vattenlås 1 st tappventil DN15 eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, 1280 A1(B1) Ø670 Ø1000 Ø B * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. 21

22 RESTAURANGMILJÖ Fettavskiljarpaket för markförlänin 6:3 Avskiljare för NS 4 liter/ sekund med slamfån 400 liter, nedstinins-/ inspektions-/tömninshals Ø600/800 mm, luftninsanslutnin, lyftölor och betäcknin. RSK nr Vikt totalt: k Fettavskiljarpaket Restauranmiljö Mark är avsett för installation på spillvattenlednin från mindre kommersiella kök, t.ex. bistros och små restauraner. Fettavskiljaren samlar upp fett och matrester innan spillvattnet från köket når det kommunala ledninsnätet, där fettet kan orsaka iensättninar och driftstopp. Fettavskiljarpaket Restauranmiljö Mark är ett komplett paket för en SS-EN 1825-odkänd och CE-märkt installation. Avskiljaren är tillverkad av beton med betäckninsadapter i PEHD och ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa Fettavskiljare LIPUMAX P-B är flödestestad enlit SS-EN 1825 vid LGA Landesewerbeanstalt i Bayern med odkända resultat. Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till färdi mark Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation n Belastnin Avskiljaren klarar belastninsklass D400 utan ytterliare belastninsskydd. LIPUMAX C 4/400 Box Concept 6:3 Restauranmiljö Mark innehåller: Avskiljare LIPUMAX C 4/400 ansl. 160 mm, belastninsklass D400 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 n Tillval Nivålarm ACO PROCURAT T5-1 och provtaninsbrunn ACO PROWELL P ansl. 160 mm med betäcknin D400 samt tät kabelenomförin ACO PROTIGHT, se Box Concept 8:2, sid. 28 Mindre kök utrustat med: 1 st diskmaskin 1 st tippbart stekbord 4 st spollådor ansl. 40 med vattenlås Mindre kök utrustat med: 1 st diskmaskin 1 st tippbart stekbord 2 st spollådor ansl. 40 med vattenlås 1 st tappventil DN15 eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, A Max 5385 ± Ø 160 Ø 670 Förhöjninar Ev. förhöjnin beställs Ø separat Ø 1270 TOR AVS K A I L J AR E S E P A R Vent Ø * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. 22

23 RESTAURANGMILJÖ Fettavskiljarpaket för inomhusinstallation 6:4 Avskiljare för NS 4 liter/sekund, med intererat slamfån 400 liter, inspektions- och tömninsöppninar Ø 450 mm och lukttäta, låsbara lock med snabblås. Fettavskiljarpaket Restauranmiljö Inomhus är avsett för installation på spillvattenlednin från mindre kommersiella kök till exempel bistros och restauraner. Fettavskiljaren samlar upp fett och matrester innan spillvattnet från köket når det kommunala ledninsnätet, där fettet kan orsaka iensättninar och driftstopp. Fettavskiljarpaket Restauranmiljö Inomhus är ett komplett paket för en SS-EN 1825-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD. RSK nr Vikt totalt: 100 k n Avskiljarförmåa Fettavskiljare ECO-JET-O är provad med odkänt resultat enlit SS-EN vid LGA Landesewerbeanstalt Bayern. Odörtät - robust desin med ny tätnin Kompakta bymått - måttanpassad för dörröppninar Lå vikt - snabb och enkel att installera ECO-JET-O NS Box Concept 6:4 Restauranmiljö Inomhus innehåller: Avskiljare ECO-JET-O NS4, 110 mm Litet kök utrustat med: 1 st diskmaskin 1 st tippbart stekbord 4 st spollådor ansl. 40 med vattenlås n Tillval Nivålarm ACO PROCURAT T5-1 och provtaninsbrunn ACO PROFLEX med horisontellt utlopp 110 mm, se Box Concept 8:3, sid 29 1 st diskmaskin 1 st tippbart stekbord 2 st spollådor ansl. 40 med vattenlås 1 st tappventil DN15 ACO GEB tömninsskåp och ECO-JET tömninsrör, se Box Concept 8:5, sid eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, 23

24 I BOX CONCEPT STORKÖKSMILJÖ Fettavskiljarpaket för markförlänin 7:1 Avskiljare för NS 7 liter/sekund med intererat uppflytninsskydd, slamfån 700 liter, nedstinins-/inspektions-/ tömninshals Ø600/800 mm, luftninsanslutnin, lyftölor och betäcknin. RSK nr Vikt totalt: 270 k Självförankrande konstruktion för snabb installation utan risk för uppflytnin vid rundvatten upp till 0,5 m under färdi mark (vid rundvatten upp till färdi mark, säkras avskiljaren med ACO PREFAB) Justerbar hals för snabb och läckaesäker installation Komplett paket för snabb, odkänd och säker installation Fettavskiljarpaket Storköksmiljö Mark är avsett för installation på spillvattenlednin från mindre kommersiella kök, t ex bistros och små restauraner. Fettavskiljaren samlar upp fett och matrester innan spillvattnet från köket når det kommunala ledninsnätet, där fettet kan orsaka iensättninar och driftstopp. Fettavskiljarpaket Storköksmiljö Mark är ett komplett paket för en SS-EN 1825-odkänd och CE-märkt installation. Avskiljaren är tillverkad av PEHD med ummitätninar av NBR och SBR. Betäckninen är av sejärn EN-GJS n Avskiljarförmåa Fettavskiljare LIPUMAX P-B är flödestestad enlit SS-EN 1825 vid LGA Landesewerbeanstalt i Bayern med odkända resultat. n Belastnin Vid placerin i körbar yta t.o.m. belastninsklass D skall avskiljaren förses med ACO PREFAB belastninsskydd (Box Concept 8:6, sid. 31). LIPUMAX P-B 7/700 Box Concept 7:1 Storköksmiljö Mark innehåller: Avskiljare LIPUMAX P-B 7/700 ansl. 160 mm, belastninsklass B125 Hals med urta för kabelenomförin Betäcknin ACO ATLAS 700 D400 n Tillval ACO PREFAB Belastninsskydd 1500/200-D400, se Box Concept 8:6, sid. 31 Nivålarm ACO PROCURAT T5-1 och provtaninsbrunn ACO PRO- WELL-P ansl. 160 mm med betäcknin D400 samt tät kabelenomförin ACO PROTIGHT, se Box Concept 8:2, sid. 28 Storkök utrustat med: 1 st diskmaskin 1 st tippbart stekbord 1 st tippbar kokryta till brunn med utlopp Ø 75 mm 1 st tippbar kokryta till brunn med utlopp Ø 110 mm 4 st spollådor ansl. 40 med vattenlås 2 st tappventiler, DN15 Storkök utrustat med: 1 st diskmaskin 1 st tippbart stekbord 1 st tippbar kokryta till brunn med utlopp Ø 75 mm 1 st tippbar kokryta till brunn med utlopp Ø 110 mm 2 st spollådor ansl. 40 utan vattenlås 2 st tappventiler, DN A Ø50 Vent Ø670 Ø1320 TOR AVS K A L J AR E S E P A R * A-måttet är avståndet mellan färdi mark och vattenån/inlopp. Passar inte denna avskiljare aktuellt behov eller krävs dimensionerinsunderla för att få installationen odkänd av lokala myndiheter, kontakta ACO tel NG7/700
