1 design: Envision SolidWorks Corporation SolidWorks Office Professional Företagets huvudkontor SolidWorks Corporation 300 Baker Avenue Concord, MA 01742, USA Telefon: Fax: E-post: En komplett lösning för 3D-CAD Huvudkontor i Europa SolidWorks Europe 201, Route de la Seds Parc du Relais Bât. D Vitrolles, Frankrike Telefon: +33 (0) Fax: +33 (0) E-post: infoeurope@solidworks.com SolidWorks Northern Europe SolidWorks Corporation Skrapan 1810 SE Västerås, Sverige Telefon: +46 (0) Fax: +46 (0) E-post: info@solidworks.se Phase control rectifier assembly, Westcode Semiconductors Ltd. MKSOPROBROSWE1003 Korrigeringsenhet för faskontroll, Westcode Semiconductors Ltd.

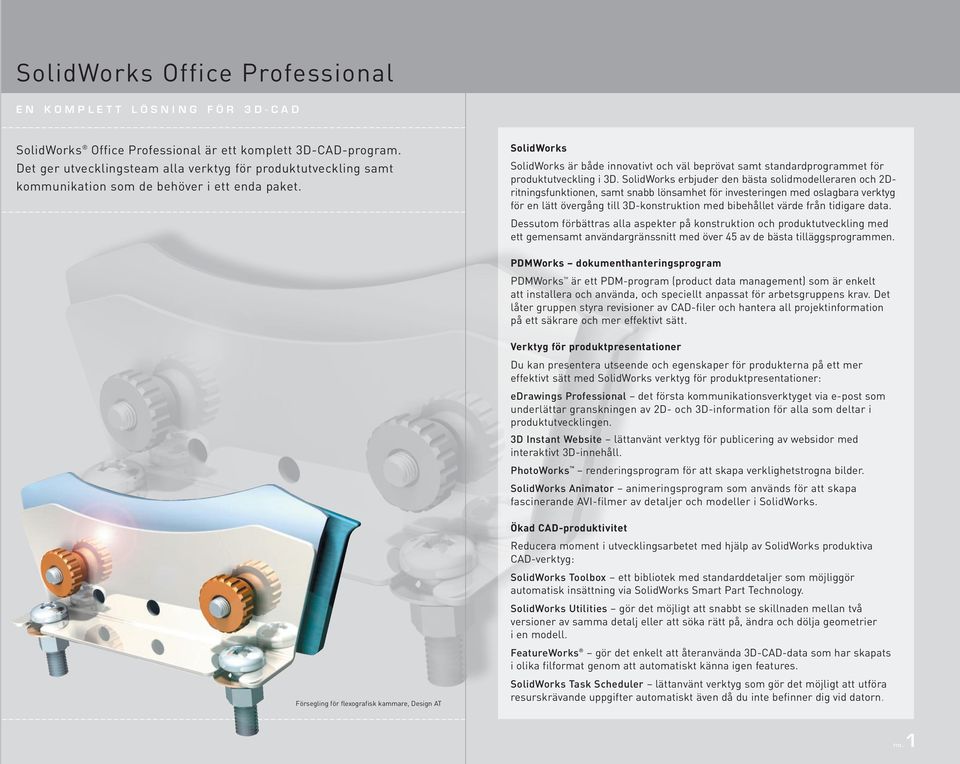

2 SolidWorks Office Professional EN KOMPLETT LÖSNING FÖR 3D-CAD SolidWorks Office Professional är ett komplett 3D-CAD-program. Det ger utvecklingsteam alla verktyg för produktutveckling samt kommunikation som de behöver i ett enda paket. SolidWorks SolidWorks är både innovativt och väl beprövat samt standardprogrammet för produktutveckling i 3D. SolidWorks erbjuder den bästa solidmodelleraren och 2Dritningsfunktionen, samt snabb lönsamhet för investeringen med oslagbara verktyg för en lätt övergång till 3D-konstruktion med bibehållet värde från tidigare data. Dessutom förbättras alla aspekter på konstruktion och produktutveckling med ett gemensamt användargränssnitt med över 45 av de bästa tilläggsprogrammen. PDMWorks dokumenthanteringsprogram PDMWorks är ett PDM-program (product data management) som är enkelt att installera och använda, och speciellt anpassat för arbetsgruppens krav. Det låter gruppen styra revisioner av CAD-filer och hantera all projektinformation på ett säkrare och mer effektivt sätt. Verktyg för produktpresentationer Du kan presentera utseende och egenskaper för produkterna på ett mer effektivt sätt med SolidWorks verktyg för produktpresentationer: edrawings Professional det första kommunikationsverktyget via e-post som underlättar granskningen av 2D- och 3D-information för alla som deltar i produktutvecklingen. 3D Instant Website lättanvänt verktyg för publicering av websidor med interaktivt 3D-innehåll. PhotoWorks renderingsprogram för att skapa verklighetstrogna bilder. SolidWorks Animator animeringsprogram som används för att skapa fascinerande AVI-filmer av detaljer och modeller i SolidWorks. Försegling för flexografisk kammare, Design AT Ökad CAD-produktivitet Reducera moment i utvecklingsarbetet med hjälp av SolidWorks produktiva CAD-verktyg: SolidWorks Toolbox ett bibliotek med standarddetaljer som möjliggör automatisk insättning via SolidWorks Smart Part Technology. SolidWorks Utilities gör det möjligt att snabbt se skillnaden mellan två versioner av samma detalj eller att söka rätt på, ändra och dölja geometrier i en modell. FeatureWorks gör det enkelt att återanvända 3D-CAD-data som har skapats i olika filformat genom att automatiskt känna igen features. SolidWorks Task Scheduler lättanvänt verktyg som gör det möjligt att utföra resurskrävande uppgifter automatiskt även då du inte befinner dig vid datorn. no.1

3 SolidWorks programmet STANDARDPROGRAMMET FÖR PRODUKTUTVECKLING I 3D SolidWorks programvara erbjuder de mest tidsbesparande innovationerna jämfört med andra tillgängliga CAD-program. Med SolidWorks kan du arbeta snabbare tack vare oslagbar prestanda och enkel användning, där det ingår välbekanta Windows -funktioner som t.ex. drag & drop och klipp ut/klistra in. Med SolidWorks är konstruktionen redigerbar till 100% och relationerna mellan detaljer, sammansättningar och ritningar är alltid uppdaterade. Unika möjligheter Heads-up user interface Reducerar designstegen, minskar det visuella överflödet och minimerar tröttande rutinarbete med en uppsättning enkla funktioner för visning och kontroll. Konfigurationshantering Förenklar återanvändning av data genom att skapa flera produktvarianter inom ett enda dokument. Hållfasthetsanalys Analysera konstruktionen på ett enkelt sätt med COSMOSXpress, det enda inbyggda analysverktyget som finns för att snabbt och enkelt kontrollera detaljer inom ett 3D-program för produktutveckling. Inbyggda branschspecifika utvecklingsverktyg Utnyttja en komplett serie med utvecklingsverktyg som uppfyller särskilda krav för områden som design av maskiner, formverktyg, konsumentartiklar, plåtutbredning och svetskonstruktion. Smart Part Technology Placerar enkelt komponenter på plats och sätter automatiskt in skruvförband i hål. Filkonverterare Behåll värdet av data från DWG-filer och andra filer genom fler än 20 inbyggda CAD-filkonverterare. Physical simulation Simulerar mekaniska rörelser och interaktion mellan solider med unik kapacitet för fysisk simulering som gör att du undviker eventuella konstruktionsfel. Komponentbibliotek Spara tid med 3D ContentCentral SM, som tillhandahåller inbyggd åtkomst till färdiga komponenter via ledande online-kataloger. Integrerade applikationer Utöka funktionaliteten med fler än 45 av de bästa fullt integrerade tilläggsprogrammen. Vakuumlyft, Design AT no.2 no.3

4 SolidWorks programmet Bäst 3D-CAD-funktionalitet i sin klass Modellering Skapa enkelt modeller med extrudes, revolves, thin features, loft och sweeps, shell, mönster och hål med hjälp av unik feature-baserad modellering. Sammanställningar Referera direkt till detaljer och behåll relationer när nya detaljer skapas. Stora sammanställningar Arbeta med stora sammanställningar utan att behöva lagra alla komponenter i minnet vilket ger oslagbar prestanda när tiotusentals detaljer blir utformade. 2D-ritning Skapa kompletta, produktionsfärdiga maskinritningar utan att rita en enda linje eller cirkelbåge, utför revisioner enkelt och exakt samt generera stycklistor och positionsballonger automatiskt. Ytmodellering Skapa avancerade ytor med hjälp av loft och sweep med stödkurvor, fill-in holes och draghandtag för enkel tangenskontroll. Bilden till vänster: Renegade 300 ZTR, Wilderness ATV Bilden ovan visas med benäget tillstånd av National Optical Astronomy Observatory, använd av Association of Universities for Research in Astronomy, under samarbetsavtal med National Science Foundation no.4 no.5

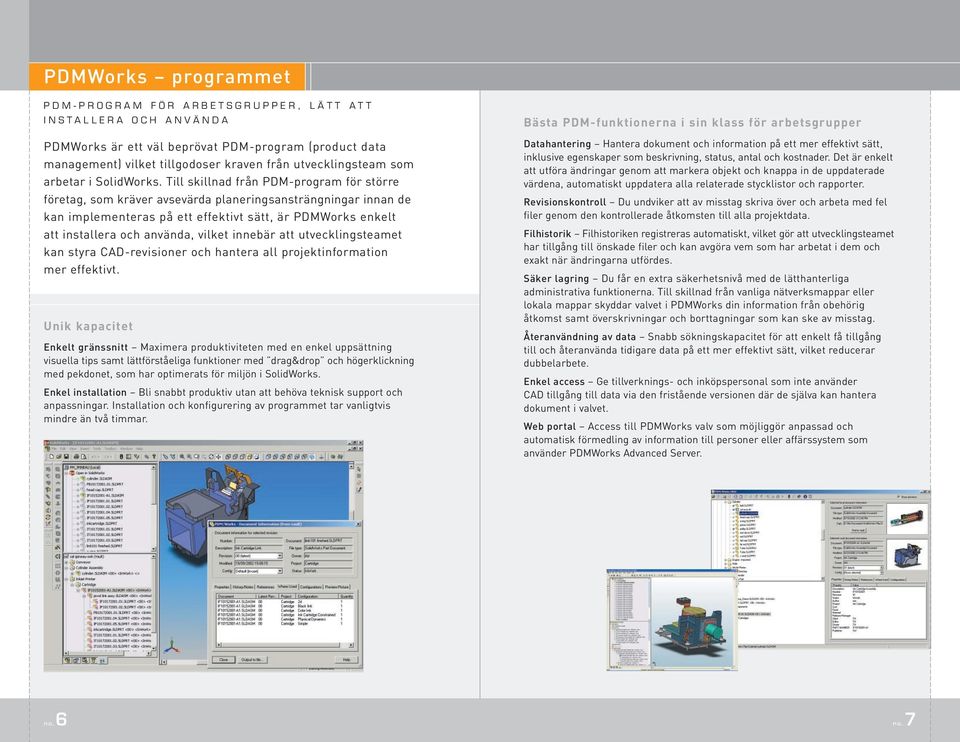

5 PDMWorks programmet PDM-PROGRAM FÖ R ARBETSGRUPPER, LÄ TT ATT INSTALLERA OCH ANVÄ NDA PDMWorks är ett väl beprövat PDM-program (product data management) vilket tillgodoser kraven från utvecklingsteam som arbetar i SolidWorks. Till skillnad från PDM-program för större företag, som kräver avsevärda planeringsansträngningar innan de kan implementeras på ett effektivt sätt, är PDMWorks enkelt att installera och använda, vilket innebär att utvecklingsteamet kan styra CAD-revisioner och hantera all projektinformation mer effektivt. Unik kapacitet Enkelt gränssnitt Maximera produktiviteten med en enkel uppsättning visuella tips samt lättförståeliga funktioner med drag&drop och högerklickning med pekdonet, som har optimerats för miljön i SolidWorks. Enkel installation Bli snabbt produktiv utan att behöva teknisk support och anpassningar. Installation och konfigurering av programmet tar vanligtvis mindre än två timmar. Bästa PDM-funktionerna i sin klass för arbetsgrupper Datahantering Hantera dokument och information på ett mer effektivt sätt, inklusive egenskaper som beskrivning, status, antal och kostnader. Det är enkelt att utföra ändringar genom att markera objekt och knappa in de uppdaterade värdena, automatiskt uppdatera alla relaterade stycklistor och rapporter. Revisionskontroll Du undviker att av misstag skriva över och arbeta med fel filer genom den kontrollerade åtkomsten till alla projektdata. Filhistorik Filhistoriken registreras automatiskt, vilket gör att utvecklingsteamet har tillgång till önskade filer och kan avgöra vem som har arbetat i dem och exakt när ändringarna utfördes. Säker lagring Du får en extra säkerhetsnivå med de lätthanterliga administrativa funktionerna. Till skillnad från vanliga nätverksmappar eller lokala mappar skyddar valvet i PDMWorks din information från obehörig åtkomst samt överskrivningar och borttagningar som kan ske av misstag. Återanvändning av data Snabb sökningskapacitet för att enkelt få tillgång till och återanvända tidigare data på ett mer effektivt sätt, vilket reducerar dubbelarbete. Enkel access Ge tillverknings- och inköpspersonal som inte använder CAD tillgång till data via den fristående versionen där de själva kan hantera dokument i valvet. Web portal Access till PDMWorks valv som möjliggör anpassad och automatisk förmedling av information till personer eller affärssystem som använder PDMWorks Advanced Server. no.6 no.7

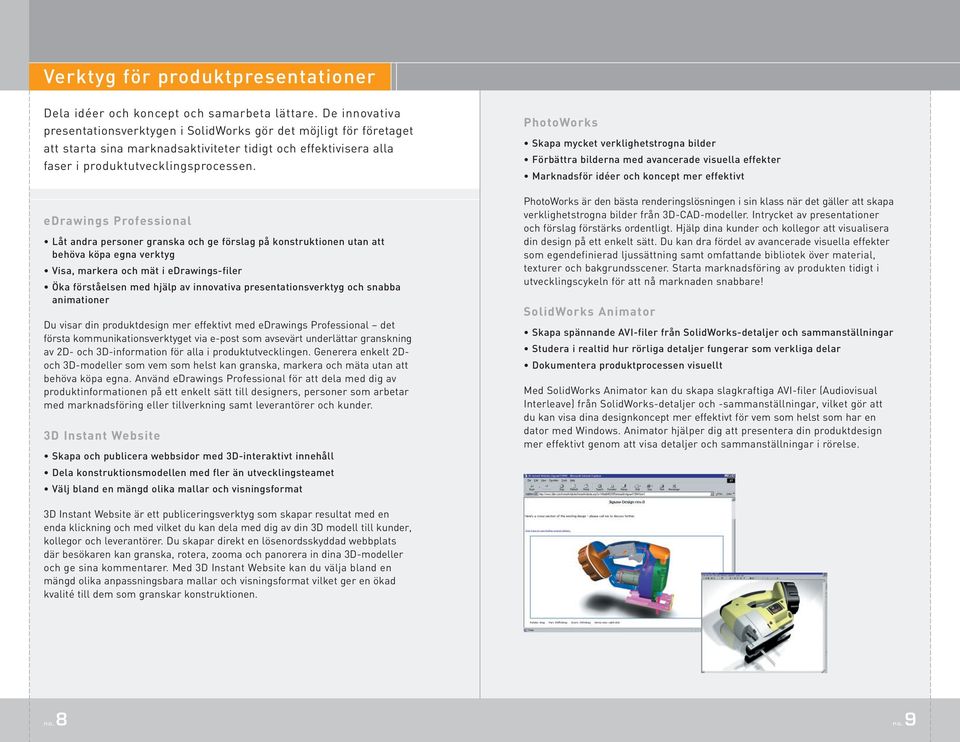

6 Verktyg för produktpresentationer Dela idéer och koncept och samarbeta lättare. De innovativa presentationsverktygen i SolidWorks gör det möjligt för företaget att starta sina marknadsaktiviteter tidigt och effektivisera alla faser i produktutvecklingsprocessen. edrawings Professional Låt andra personer granska och ge förslag på konstruktionen utan att behöva köpa egna verktyg Visa, markera och mät i edrawings-filer Öka förståelsen med hjälp av innovativa presentationsverktyg och snabba animationer Du visar din produktdesign mer effektivt med edrawings Professional det första kommunikationsverktyget via e-post som avsevärt underlättar granskning av 2D- och 3D-information för alla i produktutvecklingen. Generera enkelt 2Doch 3D-modeller som vem som helst kan granska, markera och mäta utan att behöva köpa egna. Använd edrawings Professional för att dela med dig av produktinformationen på ett enkelt sätt till designers, personer som arbetar med marknadsföring eller tillverkning samt leverantörer och kunder. 3D Instant Website Skapa och publicera webbsidor med 3D-interaktivt innehåll Dela konstruktionsmodellen med fler än utvecklingsteamet Välj bland en mängd olika mallar och visningsformat PhotoWorks Skapa mycket verklighetstrogna bilder Förbättra bilderna med avancerade visuella effekter Marknadsför idéer och koncept mer effektivt PhotoWorks är den bästa renderingslösningen i sin klass när det gäller att skapa verklighetstrogna bilder från 3D-CAD-modeller. Intrycket av presentationer och förslag förstärks ordentligt. Hjälp dina kunder och kollegor att visualisera din design på ett enkelt sätt. Du kan dra fördel av avancerade visuella effekter som egendefinierad ljussättning samt omfattande bibliotek över material, texturer och bakgrundsscener. Starta marknadsföring av produkten tidigt i utvecklingscykeln för att nå marknaden snabbare! SolidWorks Animator Skapa spännande AVI-filer från SolidWorks-detaljer och sammanställningar Studera i realtid hur rörliga detaljer fungerar som verkliga delar Dokumentera produktprocessen visuellt Med SolidWorks Animator kan du skapa slagkraftiga AVI-filer (Audiovisual Interleave) från SolidWorks-detaljer och -sammanställningar, vilket gör att du kan visa dina designkoncept mer effektivt för vem som helst som har en dator med Windows. Animator hjälper dig att presentera din produktdesign mer effektivt genom att visa detaljer och sammanställningar i rörelse. 3D Instant Website är ett publiceringsverktyg som skapar resultat med en enda klickning och med vilket du kan dela med dig av din 3D modell till kunder, kollegor och leverantörer. Du skapar direkt en lösenordsskyddad webbplats där besökaren kan granska, rotera, zooma och panorera in dina 3D-modeller och ge sina kommentarer. Med 3D Instant Website kan du välja bland en mängd olika anpassningsbara mallar och visningsformat vilket ger en ökad kvalité till dem som granskar konstruktionen. no.8 no.9

7 Produktiva CAD-verktyg Du ökar effektiviteten med SolidWorks produktiva CAD-verktyg, vilka automatiserar återkommande uppgifter och gör det mycket lättare att återanvända tidigare skapade data. SolidWorks Toolbox Tillgång till ett tidsbesparande bibliotek med standardkomponenter Automatiskt val och placering av skruvförband Konfigurera detaljer parametriskt, snabbt och exakt SolidWorks Toolbox använder Smart Part Technology för automatiskt val av lämpliga skruvförband och sätter in dem korrekt. Med Toolbox får du tillgång till ett prisvärt, tidsbesparande bibliotek med standarddetaljer en virtuell Machinery s Handbook. SolidWorks Toolbox är det enkla sättet att se till att varje konstruktion du skapar stämmer överens med branschstandard eller företagets standard. SolidWorks Utilities Jämför geometri eller features mellan olika detaljer Sök rätt på och markera särskild geometri i en detalj Identifiera problemen i importerad geometri SolidWorks Utilities gör det möjligt för dig att enkelt se skillnaden mellan två versioner av samma detalj eller att söka rätt på, ändra och dölja features i en modell. Programmet erbjuder en serie produktivitetsförbättringar som gör ditt arbete enklare. FeatureWorks Utbyt 3D-modeller mellan olika CAD-system Förändra enkelt 3D-modeller från andra system Ger intelligens från statiska CAD-data, så att de är färdiga att använda i SolidWorks Med FeatureWorks kan du ändra statiska geometrimodeller, höja värdet på konverterade filer och minska den tid som spenderas på att återskapa modellerna. Du kan med FeatureWorks också behålla eller introducera nya designändamål när du tar 3D-modeller som har skapats i andra program in i SolidWorks-miljön. Funktioner som känns igen i FeatureWorks är fullt redigerbara, associativa och parametriska. Resultatet blir bland annat bättre produktdesign, kortare utvecklingstider, lägre kostnader och ökade intäkter. SolidWorks Task Scheduler Öka produktiviteten genom att utföra resurskrävande beräkningsuppgifter under pauser och efter arbetstid Schemalägg batchutskriftsjobb, generera ritningar och kör analyser och egna makron Importera, exportera eller uppdatera filer och attribut SolidWorks Task Scheduler är ett programverktyg som är enkelt att använda och tidsbesparande genom att du kan schemalägga resurskrävande uppgifter under perioder då du inte själv använder din dator. Med SolidWorks Task Scheduler kan du låta vanliga uppgifter utföras automatiskt (vid lämplig tidpunkt) som t.ex.: batchutskrifter, skapande av ritningar, edrawings-filer, analyskörningar och uppdatering av projektfiler, inklusive alla tillhörande filer och egenskaper. no.10 no.11

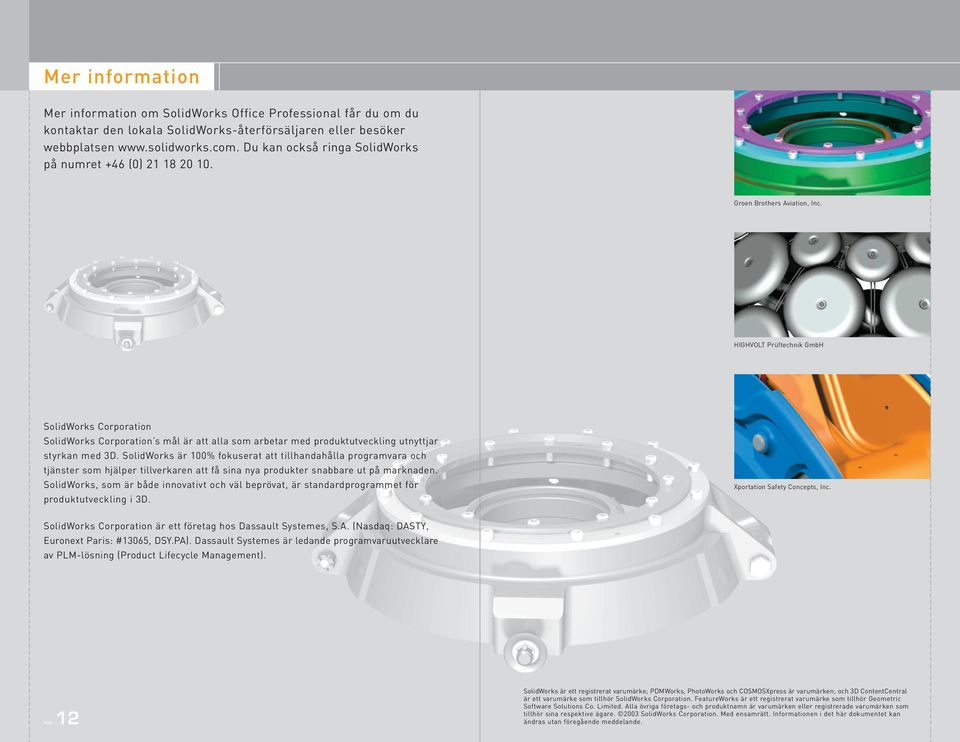

8 Mer information Mer information om SolidWorks Office Professional får du om du kontaktar den lokala SolidWorks-återförsäljaren eller besöker webbplatsen Du kan också ringa SolidWorks på numret +46 (0) Groen Brothers Aviation, Inc. HIGHVOLT Prüftechnik GmbH SolidWorks Corporation SolidWorks Corporation s mål är att alla som arbetar med produktutveckling utnyttjar styrkan med 3D. SolidWorks är 100% fokuserat att tillhandahålla programvara och tjänster som hjälper tillverkaren att få sina nya produkter snabbare ut på marknaden. SolidWorks, som är både innovativt och väl beprövat, är standardprogrammet för produktutveckling i 3D. Xportation Safety Concepts, Inc. SolidWorks Corporation är ett företag hos Dassault Systemes, S.A. (Nasdaq: DASTY, Euronext Paris: #13065, DSY.PA). Dassault Systemes är ledande programvaruutvecklare av PLM-lösning (Product Lifecycle Management). no.12 SolidWorks är ett registrerat varumärke; PDMWorks, PhotoWorks och COSMOSXpress är varumärken; och 3D ContentCentral är ett varumärke som tillhör SolidWorks Corporation. FeatureWorks är ett registrerat varumärke som tillhör Geometric Software Solutions Co. Limited. Alla övriga företags- och produktnamn är varumärken eller registrerade varumärken som tillhör sina respektive ägare SolidWorks Corporation. Med ensamrätt. Informationen i det här dokumentet kan ändras utan föregående meddelande.
