1 LINJÄR STYRDON 7 143

2 144 ESBES VENTILER OCH STÄLLDON är utvecklade för att fungera optimalt tillsammans. Med både ventil och ställdon från en och samma leverantör ESBE har du en trygg investering med säker produktgaranti. I vårt system av linjära styrdon finns flera innovativa lösningar för applikationer i fjärrvärmeundercentraler, centralvärmesystem samt system för fjärrkyla och tappvarmvatten. lla för en exakt reglering och problemfri drift under många år.

3 INNEHÅLLSFÖRTECKNING INSTLLTION OCH DIMENSIONERING ÖVERSIKT, VENTILER OCH STÄLLDON REGLERVENTIL PN6 SERIE VLF125, VLF135, VLF REGLERVENTIL PN16 SERIE VL121, VL221, VL131 REGLERVENTIL PN16 SERIE VL325, VLB225, VLB425, VL335, VLB235 REGLERVENTIL PN16 SERIE VLE122, VLE222, VLE REGLERVENTIL PN16 SERIE VLE REGLERVENTIL PN25 SERIE VLC125, VLC REGLERVENTIL PN25 SERIE VLC325, VLC LINJÄR STYRDON 7 STÄLLDON SERIE L2 STÄLLDON SERIE LB1 STÄLLDON SERIE LD1, LD2 KOPPELSTS SERIE KTB, KSB, KWB ESBE 29/10 VENTILER OCH STÄLLDON 145

4 ESBE GUIDE UTVECKLDE FÖR BEHOVET OPTIML KOMBINTION ESBES VENTILER OCH STÄLLDON är utvecklade för att fungera optimalt tillsammans. Med både ventil och ställdon från ESBE har du en trygg investering med säker produktgaranti. + REGLERVENTILER ESBEs 2- och 3-vägs reglerventiler finns i ett brett urval (3- vägsventilerna är avsedda för blandning). Lång livslängd och lågt servicebehov ger dig en kostnadseffektiv investering. STORT REGLEROMRÅDE Ventilerna erbjuder ett stort reglerområde (större än R50/1) vilket ger god reglering vid små flöden. Detta bidrar till att förlänga ställdonets livslängd. TRYCKBLNSERD Reglerventilerna kan fås med tryckbalanserad kägla vilket gör att de kan regleras med låg ställkraft även vid stora tryckfall. TÅLIGHET OCH LÅNG LIVSLÄNGD Ventilkäglans konstruktion hindrar partiklar i mediet från att fastna. Den har även hög resistens mot erosion och korrosionsskador. TYST OCH STBIL Käglan är styrd i sätet för att förhindra att vibrationer och oljud uppstår. Den patenterade utformningen gör samtidigt att strömningsljud minimeras. EFFEKTLINJÄR KRKTÄRISTIK ENLIGT EQM Ventilens flödeskaraktäristik är modifierad likprocentig vilket ger god reglerkontroll för anläggningen som helhet. Det ger hög precision även vid reglering av små flöden. LÅGT INRE LÄCKGE Ventilerna från ESBE kännetecknas av ett mycket lågt inre läckage. Detta minimerar energiförlusterna vid stängd ventil. ENKELT UNDERHÅLL Packbox och gland sitter i en separat enhet som enkelt kan bytas ut. I de mjuktätande ventilerna kan även kägla och tryckbalanseringskopp enkelt bytas. Detta förenklar underhållet och ökar livslängden på ventilen. ENKEL INSTLLTION Ventilerna är kompakta och har framförallt en låg vikt vilket underlättar vid installation. STÄLLDON STBIL KONSTRUKTION Ställdonen har en stabil infästning anpassat för ESBEs reglerventiler. Det ger en säker konstruktion som gör monteringen enkel och minimerar risken för glapp och vibrationer. ENKEL INSTLLTION Ställdonen är små och har självinställande ändlägen vilket gör dem enkla att installera och snabba att sätta i drift. MNUELL REGLERING Ställdonet kan enkelt manövreras manuellt. STYRSIGNLER Ställdonen kan styras antingen med en öka/minska signal eller med en proportionell signal. VFLLSHNTERING VENTILER Produkterna får inte hanteras som hushållssopor utan bör behandlas som metallskrot. Lokal och aktuell lagstiftning skall alltid beaktas. VFLLSHNTERING STÄLLDON pparaten får inte avfallshanteras som hushållssopor. Detta gäller särskilt för kretskortet. En särbehandling av specifika komponenter kan vara obligatoriska enligt lagens föreskrifter eller önskvärd ur ett ekologiskt perspektiv. Lokal och aktuell lagstiftning skall alltid beaktas. 146 ESBE 29/10 VENTILER OCH STÄLLDON

5 ESBE GUIDE UTVECKLDE FÖR BEHOVET Stativet är stabilt och robust samt snabbt och enkelt att montera på reglerventilen. ESBEs ställdon serie L är utvecklade för en tillförlitlig och säker drift under många år. Finns med öka/ minska signal alternativt proportionell styrsignal. Ställdonet kan enkelt manövreras manuellt Våra ventilserier finns såväl 2- som 3-vägs och i flänsat alternativt gängat utförande Packboxen kan enkelt bytas ut Den patenterade käglans främsta egenskaper: Medger hög reglernoggrannhet Liten risk för oljud Liten risk för kavitation Våra ventiler finns även med tryckbalanserad kägla i patenterat utförande. Ventilen kräver lägre ställkraft varför ett mindre ställdon kan väljas. LINJÄR STYRDON VENTILER, NGÅENDE PED 97/23/EC lla våra produkter som berörs av tryckkärls-direktivet PED 97/23/EC uppfyller dessa krav. De produkter som enligt direktivet skall CE-märkas är CE-märkta. Övriga produkter är inte och får inte vara CE-märkta men uppfyller likväl direktivet. STÄLLDON, NGÅENDE LVD 26/95/EC OCH EMC 24/108/EC lla våra produkter som berörs av dessa direktiv, uppfyller desamma. Dessa produkter är också i enlighet med detta CE-märkta. 7 ESBE 29/10 VENTILER OCH STÄLLDON 147

6 ESBE GUIDE DIMENSIONERING REGLERVENTILER TRYCKFLLSDIGRM tt beakta: Då såväl viskositet som värmeövergångstal påverkas av glykol-inbladning måste hänsyn till detta tas vid dimensionering av ventilen. En tumregel är att vid inbladning av % glykol bör närmast högre Kv-värde väljas än i normalfallet. OBS! Max 50 % glykol för frysskydd och syrebindande medel för vattenbehandling är tillåtna som tillsatsmedel. Flöde m 3 /h 50 2 l/s Kvs [m 3 /h vid P = 1 kpa] 3 DN 150 Kvs (m 3 /h) 2 DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN Tryckfall 148 ESBE 29/10 VENTILER OCH STÄLLDON

7 ESBE GUIDE DIMENSIONERING REGLERVENTILER, TPPVTTEN FJÄRRVÄRMECENTRL FLÖDESDIGRM Dimensionerande tappvattenbehov är enligt Svensk fjärrvärmes rekommendationer för Fjärrvärmecentraler Installation och drift, Tekniska bestämmelser F:101, November 24. I diagrammet är Kv-värdet beräknat vid 150 kpa differenstryck och en framledningstemperatur på 65 C. DIMENSIONERING TPPVRMVTTEN PRIMÄRVENTIL I FJÄRRVÄRMECENTRL 5.0 Tappvarmvattenflöde [l/s] 1.0 Kvs = 0.63 Kvs = 1.0 Kvs = 1.6 Kvs = 2.5 Kvs = 4.0 Kvs = ntal lägenheter Äldre norm, SBN 80 Svensk Fjärrvärme, Äldre hus, speciella behov Svensk Fjärrvärme, Nybyggnad, snål teknik Rekommenderat Kvs för reglerventil primärsida Speciella behov Bostadshus med stort behov av varmvatten, exempelvis studentlägenheter eller annan typ av bebyggelse som inte fungerar som rena bostäder. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 149

8 ESBE GUIDE EGLERVENTILER, INSTLLTION INSTLLTION Ventilen skall monteras med flödesriktning enligt ventilens markering. Ventilen skall om möjligt monteras i returledning för att inte utsätta ställdonet för onödig temperaturhöjning. Ventilen får ej monteras med ställdonet under ventilen. För att förhindra att fasta partiklar fastnar mellan ventilens kägla och säte skall om möjligt ett filter installeras före ventilen, samt rörsystemet renspolas innan ventilen installeras. lla monteringspositioner är tillåtna förutom där ställdonet placeras under ventilen. 2-VÄGS REGLERVENTILER, EXEMPEL B B Koppling utan lokal cirkulationspump För att få en god funktion skall tryckfallet över ventilen vara minst hälften av det tillgängliga trycket (ΔP). Det motsvarar en ventilauktoritet på 50%. Koppling med lokal cirkulationspump Ventilens Kv-värde skall väljas så att hela det tillgängliga trycket (ΔP) ligger över ventilen. 3-VÄGS REGLERVENTILER, EXEMPEL C E C D E B B B B B B Koppling utan lokal cirkulationspump För att få en god funktion skall tryckfallet över ventilen vara minst hälften av det tillgängliga trycket (ΔP). Det motsvarar en ventilauktoritet på 50%. Koppling med lokal cirkulationspump Ventilens Kv-värde skall väljas så att hela det tillgängliga trycket (ΔP) ligger över ventilen. Koppling med lokal cirkulationspump Ventilens Kv-värde skall väljas så att tryck - fallet över ventilen blir minst lika stort som (ΔP). 150 ESBE 29/10 VENTILER OCH STÄLLDON

9 ESBE GUIDE LINJÄR STYRDON, ÖVERSIKT OPTIML LÖSNINGR FÖR VRJE BEHOV Ingen anläggning är bättre än dess ingående komponenter. Underdimensionerade produkter ger sämre resultat och överdimensionerade ger onödiga investeringar. Därför finns våra linjära ventiler och ställdon i ett väl avpassat urval inom ett stort reglerområde. Det gör det enkelt att finna en optimal lösning för varje anläggning. Ventiler serie Max. arbetstryck pplikation Dimension nslutning Max. läckage [%] Temperatur [ C] Lämpligt ställdon 2-vägs 3-vägs Värme Komfortkyla Tappvatten Golvvärme Solvärme Ventilation Zon Fjärrtappvatten Fjärrvärme Fjärrkyla DN Kvs Fläns Utvändig gänga Invändig gänga -B B-B max. min. Serie L Serie LB Serie LD VLF125 VLF135 PN ** 0.0** VLF335 PN VL121 VL131 PN ** 0.0** VL221* PN ** VL325 VL335 PN ** 0.0** VLB225 VLB235 PN VL425* PN ** VLE122 PN VLE132 PN VLE222* PN VLE325 PN LINJÄR STYRDON VLC125 PN VLC225* PN VLC325 PN VLC425* PN Max. differenstryck : Se sida * Ventiler försedda med tryckbalanserad kägla. ** Dropptät ESBE 29/10 VENTILER OCH STÄLLDON 151

10 ESBE URVLSGUIDE TT KOMBINER VENTILER OCH STÄLLDON 2-VÄGS VENTILER Spänning 3-punkt Proportionell 24V X 24V 230V Ändlägesbrytare Feed back 0-10V/2-10V Nödfunktion 24V* X X Nödfunktion 230V X X X X ** * * * * * * * * * * * * * Gångtid [s] Slaglängd [mm] Ställkraft [N] Ställdon. serie L LB LD * 02 med batteribackup; ,, och med fjäderretur. ** Tillbehör PN [bar] T [ C] Serie rt.nr. DN Kvs [m 3 /h] Slaglängd [mm] VLF VL VLB VL : Stängningstryck. För vidare information angående maximum tryckfall med avseende på risk för uppträdande av kavitation, se diagram för varje specifik typ av ventil. 152 ESBE 29/10 VENTILER OCH STÄLLDON

11 ESBE URVLSGUIDE TT KOMBINER VENTILER OCH STÄLLDON 2-VÄGS VENTILER Spänning 3-punkt Proportionell 24V X 24V 230V Ändlägesbrytare Feed back 0-10V/2-10V Nödfunktion 24V* X X Nödfunktion 230V X X X X ** * * * * * * * * * * * * * Gångtid [s] Slaglängd [mm] Ställkraft [N] Ställdon. serie L LB LD * 02 med batteribackup; ,, och med fjäderretur. ** Tillbehör PN [bar] T [ C] Serie rt.nr. DN Kvs [m 3 /h] Slaglängd [mm] VL VL VLE VLE : Stängningstryck. För vidare information angående maximum tryckfall med avseende på risk för uppträdande av kavitation, se diagram för varje specifik typ av ventil. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 153

12 ESBE URVLSGUIDE TT KOMBINER VENTILER OCH STÄLLDON 2-VÄGS VENTILER Spänning 3-punkt Proportionell 24V X 24V 230V Ändlägesbrytare Feed back 0-10V/2-10V Nödfunktion 24V* X X Nödfunktion 230V X X X X ** * * * * * * * * * * * * * Gångtid [s] Slaglängd [mm] Ställkraft [N] Ställdon. serie L LB LD * 02 med batteribackup; ,, och med fjäderretur. ** Tillbehör PN [bar] 16 T [ C] Serie rt.nr. DN Kvs [m 3 /h] Slaglängd [mm] VLE : Stängningstryck. För vidare information angående maximum tryckfall med avseende på risk för uppträdande av kavitation, se diagram för varje specifik typ av ventil. 154 ESBE 29/10 VENTILER OCH STÄLLDON

13 ESBE URVLSGUIDE TT KOMBINER VENTILER OCH STÄLLDON 2-VÄGS VENTILER Spänning 3-punkt Proportionell 24V X 24V 230V Ändlägesbrytare Feed back 0-10V/2-10V Nödfunktion 24V* X X Nödfunktion 230V X X X X ** * * * * * * * * * * * * * Gångtid [s] Slaglängd [mm] Ställkraft [N] Ställdon. serie L LB LD * 02 med batteribackup; ,, och med fjäderretur. ** Tillbehör PN [bar] T [ C] Serie rt.nr. DN Kvs [m 3 /h] Slaglängd [mm] VLC VLC : Stängningstryck. För vidare information angående maximum tryckfall med avseende på risk för uppträdande av kavitation, se diagram för varje specifik typ av ventil. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 155

14 ESBE URVLSGUIDE TT KOMBINER VENTILER OCH STÄLLDON 2-VÄGS VENTILER Spänning 3-punkt Proportionell 24V X 24V 230V Ändlägesbrytare Feed back 0-10V/2-10V Nödfunktion 24V* X X Nödfunktion 230V X X X X ** * * * * * * * * * * * * * Gångtid [s] Slaglängd [mm] Ställkraft [N] Ställdon. serie L LB LD * 02 med batteribackup; ,, och med fjäderretur. ** Tillbehör PN [bar] T [ C] Serie rt.nr. DN Kvs [m 3 /h] Slaglängd [mm] VLC VLC : Stängningstryck. För vidare information angående maximum tryckfall med avseende på risk för uppträdande av kavitation, se diagram för varje specifik typ av ventil. 156 ESBE 29/10 VENTILER OCH STÄLLDON

15 ESBE URVLSGUIDE TT KOMBINER VENTILER OCH STÄLLDON 3-VÄGS VENTILER Spänning 3-punkt Proportionell 24V X 24V 230V Ändlägesbrytare Feed back 0-10V/2-10V Nödfunktion 24V* X X Nödfunktion 230V X X X X ** * * * * * * * * * * * * * Gångtid [s] Slaglängd [mm] Ställkraft [N] Ställdon. serie L LB LD * 02 med batteribackup; ,, och med fjäderretur. ** Tillbehör PN [bar] T [ C] Serie rt.nr. DN Kvs [m 3 /h] Slaglängd [mm] VLF VLF VL VLB VL : Stängningstryck. För vidare information angående maximum tryckfall med avseende på risk för uppträdande av kavitation, se diagram för varje specifik typ av ventil. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 157

16 ESBE URVLSGUIDE TT KOMBINER VENTILER OCH STÄLLDON 3-VÄGS VENTILER Spänning 3-punkt Proportionell 24V X 24V 230V Ändlägesbrytare Feed back 0-10V/2-10V Nödfunktion 24V* X X Nödfunktion 230V X X X X ** * * * * * * * * * * * * * Gångtid [s] Slaglängd [mm] Ställkraft [N] Ställdon. serie L LB LD * 02 med batteribackup; ,, och med fjäderretur. ** Tillbehör PN [bar] 16 T [ C] Serie rt.nr. DN Kvs [m 3 /h] Slaglängd [mm] VLE : Stängningstryck. För vidare information angående maximum tryckfall med avseende på risk för uppträdande av kavitation, se diagram för varje specifik typ av ventil. 158 ESBE 29/10 VENTILER OCH STÄLLDON

17 BENÄMNINGSSYSTEM FÖR NY PRODUKTER Typbenämning består av 6 tecken kombinerade av 3 bokstäver och 3 siffror enligt exempel nedan. BC123 [C] Löpande serie [B] Produktgrupp L = Linjära R = Vridande T = Termisk eller Termostatisk Z = Växlande [] Produkttyp = Ställdon L = Laddgrupp V = Ventil BENÄMNINGSSYSTEM FÖR LINJÄR STYRDON REGLERVENTILER [VL_] Reglerventiler finns tillgängliga i flera serier. VL123 [3] nslutning 1 = invändig gänga 2 = utvändig gänga 3 = klämringskoppling 5 = fläns [2] Flöde 2 = 2-vägs 3 = 3-vägs [1] Version 1 = version 1 2 = version 1, tryckbalanserad kägla 3 = version 2 4 = version 2, tryckbalanserad kägla LINJÄR STÄLLDON [L_] Linjära ställdon finns tillgängliga i flera serier. L123 [3] Styrsignal /Nätspänning 1 = 3-punkt, 230 VC 2 = 3-punkt, 24 VC 3 = proportionell, 24 VC [2] Slaglängd 2 = 20 mm 3 = 3 mm 4 = 40 mm [1] Version 1 = version 1 2 = version 2 5 = 5,5 mm 8 = 8 mm 0 =oberoende 4 = proportionell / 3-punkt, 24 VC 6 = 2-punkt, 230 VC LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 159

18 REGLERVENTIL PN6 SERIE VLF125 OCH VLF135/ VLF335 ESBE ventiler Serie VLF125 och VLF135/VLF335 är 2-vägs och 3-vägs flänsade ventiler för PN6, DN MEDI Reglerventilerna klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel typ glykol eller briner nvänds media med temperatur lägre än 0 C bör ventilen förses med spindelvärmare för att förhindra påfrysning på spindeln. TILLBEHÖR DN daptersats Siemens SQX, rt.nr TEKNISK DT, DN Typ: 2- och 3-vägs kägelventil Tryckklass: PN 6 Flödeskaraktäristik B: EQM Flödeskaraktäristik B B: Komplementär Slaglängd: 20 mm Reglerområde Kv/Kv min : se tabell Läckage B: Dropptät Läckage B B: Dropptät ΔP max : se tabell/diagram sida Medietemperatur: max C min. -20 C nslutning: Fläns, ISO 75 2 Material Ventilhus: Segjärn EN-JS 1030 Spindel: Rostfritt stål SS 2346 Kägla: Mässing CW602N Säte: Segjärn EN-JS 1030 Bottenplugg: Mässing CW602N Sätestätning: EPDM Packboxtätning: PTFE / EPDM PED 97/23/EC, artikel 3.3 VENTILER VSEDD FÖR Värme Komfortkyla Tappvatten Golvvärme Solvärme LÄMPLIG STÄLLDON Till reglerventiler serie VLF125 och VLF135/VLF335 rekommenderas ESBE ställdon: Serie L2 Serie LB140 Serie LD1 Serie LD2 TEKNISK DT, DN Typ: 3-vägs kägelventil Tryckklass: PN 6 Flödeskaraktäristik B: EQM Flödeskaraktäristik B B: Linjär Slaglängd: 20 mm Reglerområde Kv/Kv min : se tabell Läckage B: max. 0.05% av Kvs Läckage B B: max. 1% av Kvs ΔP max : se tabell/diagram sida Medietemperatur: max C min. -10 C nslutning: Fläns, ISO 75 2 Material Ventilhus: Gjutjärn EN-JL 1040 Spindel: Rostfritt stål DIN Kägla: Mässing CW617N Säte: Gjutjärn EN-JL 1040 Sätestätning: Metall Packboxtätning: EPDM PED 97/23/EC, artikel 3.3 Ventilation Zon Fjärrtappvatten Fjärrvärme Fjärrkyla 140 Statiskt tryck före ventil Tryckfall över ventil Tryckfallsdiagram med avseende på risk för uppträdande av kavitation. Är beroende av inkommande tryck och temperatur på mediet. 160 ESBE 29/10 VENTILER OCH STÄLLDON

19 REGLERVENTIL PN6 SERIE VLF125 OCH VLF135/ VLF335 M8 E M8 E H D G F C B G F C B 2-VÄGS REGLERVENTIL SERIE VLF125 rt.nr. Typ DN Kvs* B C D E F G H Reglerområde Kv/Kv min VLF x > VLF x > VLF x > VLF x > VLF x > VLF x > VLF x > VLF x > VÄGS REGLERVENTIL SERIE VLF135/VLF335 rt.nr. Typ DN Kvs* B C D E F G H Reglerområde Kv/Kv min VLF x > VLF x > VLF x > VLF x > VLF x > VLF x > VLF x > VLF x > VLF x VLF x * Kvs-värde i m 3 /h vid ett tryckfall av 1 bar. RSKnr. RSKnr. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 161

20 REGLERVENTIL PN16 SERIE VL121/VL221 OCH VL131 ESBE reglerventiler Serie VL121/VL221 och VL131 är 2-vägs och 3-vägs gängade ventiler för PN16, DN MEDI Reglerventilerna klarar följande typer av media: Hetvatten och kylvatten. Vatten med frysskyddsmedel typ glykol eller briner nvänds media med temperatur lägre än 0 C bör ventilen förses med spindelvärmare för att förhindra påfrysning på spindeln. TILLBEHÖR daptersats Siemens SQX, rt.nr VENTILER VSEDD FÖR Värme Komfortkyla Tappvatten Golvvärme Solvärme LÄMPLIG STÄLLDON Till reglerventiler serie VL121/VL221 och VL131 rekommenderas ESBE ställdon: Serie L2 Serie LB140 Ventilation Zon Fjärrtappvatten Fjärrvärme Fjärrkyla Serie LD1 Serie LD2 TEKNISK DT Typ: 2- och 3-vägs kägelventil Tryckklass: PN 16 Flödeskaraktäristik B: EQM Flödeskaraktäristik B B: Komplementär Slaglängd: 20 mm Reglerområde Kv/Kv min : se tabell Läckage B: Dropptät Läckage B B: Dropptät ΔP max : se tabell sida Medietemperatur: max C min. -20 C nslutning: Invändig gänga, ISO 7/1 Material Ventilhus: Segjärn EN-JS 1030 Spindel: Rostfritt stål SS 2346 Kägla: Mässing CW602N Säte: Segjärn EN-JS 1030 Bottenplugg: Mässing CW602N Sätestätning: EPDM Packboxtätning: PTFE/EPDM PED 97/23/EC, artikel Statiskt tryck före ventil Tryckfall över ventil Tryckfallsdiagram med avseende på risk för uppträdande av kavitation. Är beroende av inkommande tryck och temperatur på mediet. 162 ESBE 29/10 VENTILER OCH STÄLLDON

21 REGLERVENTIL PN16 SERIE VL121/VL221 OCH VL131 M8 H M8 H M8 H C C K E C B K E B K E B VL121 VL221 VL131 2-VÄGS REGLERVENTIL SERIE VL121 rt.nr. Typ DN Kvs* B C E H K Reglerområde Kv/Kv min VL Rp 1/2 > VL Rp 1/2 > VL Rp 1/2 > VL Rp 3/4 > VL Rp 1 > VL Rp 1 1/4 > VL Rp 1 1/2 > VL Rp 2 > VÄGS REGLERVENTIL SERIE VL221 MED TRYCKBLNSERD KÄGL rt.nr. Typ DN Kvs* B C E H K Reglerområde Kv/Kv min VL Rp 1 > VL Rp 1 1/4 > VL Rp 1 1/2 > VL Rp 2 > VÄGS REGLERVENTIL SERIE VL131 rt.nr. Typ DN Kvs* B C E H K Reglerområde Kv/Kv min VL Rp 1/2 > VL Rp 1/2 > VL Rp 1/2 > VL Rp 3/4 > VL Rp 1 > VL Rp 1 1/4 > VL Rp 1 1/2 > VL Rp 2 > * Kvs-värde i m 3 /h vid ett tryckfall av 1 bar. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 163

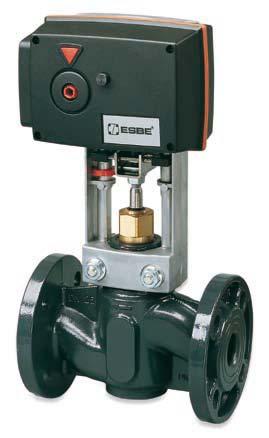

22 REGLERVENTIL PN16 SERIE VL325/VLB225/ VL425 OCH VL335/VLB235 ESBE reglerventiler Serie VL325/VLB225/VL425 och VL335/ VLB235 är 2-vägs och 3-vägs flänsade ventiler för PN16, DN MEDI Reglerventilerna klarar följande typer av media: Hetvatten och kylvatten Vatten med frysskyddsmedel typ glykol eller briner Lågtrycksånga < 115 C, endast DN nvänds media med temperatur lägre än 0 C bör ventilen förses med spindelvärmare för att förhindra påfrysning på spindeln. TILLBEHÖR DN daptersats Siemens SQX, rt.nr VENTILER VSEDD FÖR Värme Komfortkyla Tappvatten Golvvärme Solvärme LÄMPLIG STÄLLDON Till reglerventiler serie VL325/VLB225/VL425 och VL335/VLB235 rekommenderas ESBE ställdon: Serie L2 Serie LB140 Ventilation Zon Fjärrtappvatten Fjärrvärme Fjärrkyla Serie LD1 Serie LD2 TEKNISK DT Typ: 2- och 3-vägs kägelventil Tryckklass: PN 16 Flödeskaraktäristik B: EQM Flödeskaraktäristik B B: DN 15-50, Komplementär DN , Linjär Slaglängd: DN 15-80, 20 mm DN 1-150, 40 mm Reglerområde Kv/Kv min : se tabell Läckage B: DN 15-50, Dropptät DN , 0.05% av Kvs Läckage B B: DN 15-50, Dropptät DN , 1% av Kvs ΔP max : se tabell sida Medietemperatur: DN 15-50, max C min. -20 C DN , max C min. -10 C nslutning: Fläns, ISO 75 2 PED 97/23/EC, artikel 3.3 Material DN Ventilhus: Segjärn EN-JS 1030 Spindel: Rostfritt stål SS 2346 Kägla: Mässing CW602N Säte: Segjärn EN-JS 1030 Bottenplugg: Mässing CW602N Sätestätning: EPDM Packboxtätning: PTFE/EPDM Material DN Ventilhus: Gjutjärn EN-JL 1040 Spindel: Rostfritt stål DIN Kägla: Mässing CW617N Säte: Gjutjärn EN-JL 1040 Sätestätning: Metall Packboxtätning: EPDM 140 Statiskt tryck före ventil Tryckfall över ventil Tryckfallsdiagram med avseende på risk för uppträdande av kavitation. Är beroende av inkommande tryck och temperatur på mediet. 164 ESBE 29/10 VENTILER OCH STÄLLDON

23 REGLERVENTIL PN16 SERIE VL325/VLB225/ VL425 OCH VL335/VLB235 M8 E M8 E M8 E H D G F C B G F C B G F C B VL325/VLB225 VL425 VL335/VLB235 2-VÄGS REGLERVENTIL SERIE VL325/VLB225 rt.nr. Typ DN Kvs* B C D E F G H Reglerområde Kv/Kv min VL x > VL x > VL x > VL x > VL x > VL x > VL x > VL x > VLB x VLB x VLB x VLB x VLB x VÄGS REGLERVENTIL SERIE VL425 MED TRYCKBLNSERD KÄGL rt.nr. Typ DN Kvs* B C D E F G H Reglerområde Kv/Kv min VL x > VL x > VL x > VL x > VÄGS REGLERVENTIL SERIE VL335/VLB235 rt.nr. Typ DN Kvs* B C D E F G H Reglerområde Kv/Kv min VL x > VL x > VL x > VL x > VL x > VL x > VL x > VL x > VLB x VLB x VLB x VLB x VLB x * Kvs-värde i m 3 /h vid ett tryckfall av 1 bar. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 165

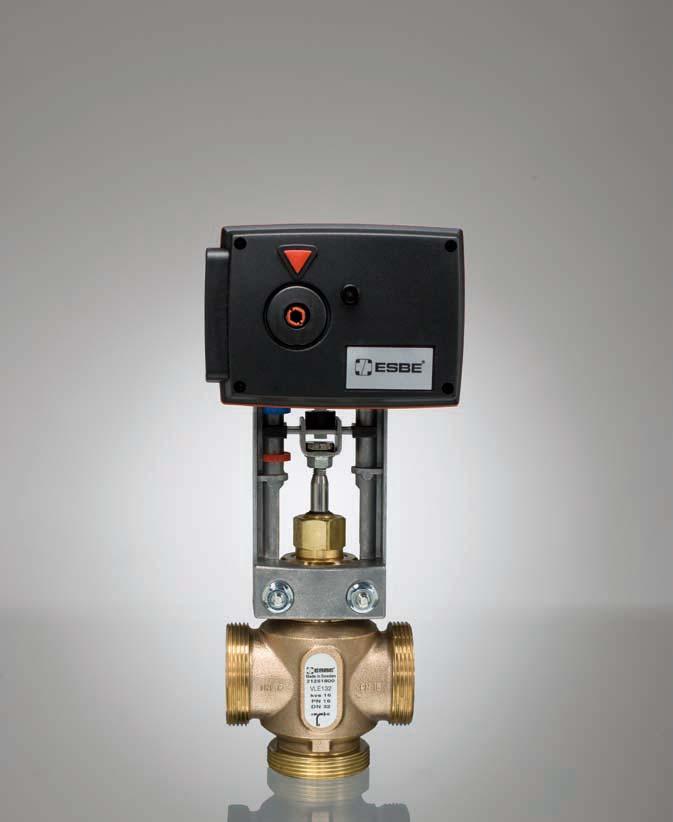

24 REGLERVENTIL PN16 SERIE VLE122/VLE222 OCH VLE132 ESBE reglerventiler Serie VLE122/VLE222 och VLE132 är 2-vägs och 3-vägs gängade ventiler för PN16, DN MEDI Reglerventilerna klarar följande typer av media: Hetvatten och kylvatten. Förbrukningsvatten Vatten med frysskyddsmedel typ glykol eller briner nvänds media med temperatur lägre än 0 C bör ventilen förses med spindelvärmare för att förhindra påfrysning på spindeln. TILLBEHÖR Koppelsatser för invändig gänga, lödning eller svetsning finns tillgängliga som tillbehör, se sida 180. daptersats Siemens SQX, rt.nr VENTILER VSEDD FÖR Värme Komfortkyla Tappvatten Golvvärme Solvärme LÄMPLIG STÄLLDON Till reglerventiler serie VLE122/VLE222 och VLE132 rekommenderas ESBE ställdon: Serie L2 Serie LB140 Ventilation Zon Fjärrtappvatten Fjärrvärme Fjärrkyla Serie LD1 Serie LD2 TEKNISK DT Typ: 2- och 3-vägs kägelventil Tryckklass: PN 16 Flödeskaraktäristik B: EQM Flödeskaraktäristik B B: Komplementär Slaglängd: 20 mm Reglerområde Kv/Kv min : se tabell Läckage B: max. 0.02% av Kv Läckage B B: max. 0.05% av Kv ΔP max : se tabell sida Medietemperatur: max C min. -20 C nslutning: Utvändig gänga, ISO 228/1 Material Ventilhus: Rödgods Rg5 Spindel: Rostfritt stål SS 2346 Kägla: Rostfritt stål SS 2346 Säte: Rostfritt stål SS 2346 Bottenplugg: Mässing CW602N Sätestätning: Metall Packboxtätning: PTFE/EPDM PED 97/23/EC, artikel 3.3 Statiskt tryck före ventil 7 8 Tryckfall över ventil Tryckfallsdiagram med avseende på risk för uppträdande av kavitation. Är beroende av inkommande tryck och temperatur på mediet. 166 ESBE 29/10 VENTILER OCH STÄLLDON

25 REGLERVENTIL PN16 SERIE VLE122/VLE222 OCH VLE132 M8 H M8 H C C K E B K E B 2-VÄGS REGLERVENTIL SERIE VLE122 rt.nr. Typ DN Kvs* B C E H K Reglerområde Kv/Kv min VLE G 1 > VLE G 1 > VLE G 1 > VLE G 1 > VLE G 1 > VLE G 1 > VLE G 1 > VLE G 1 1/4 > VLE G 1 1/2 > VLE G 2 > VLE G 2 1/4 > VLE G 2 3/4 > VÄGS REGLERVENTIL SERIE VLE222 MED TRYCKBLNSERD KÄGL rt.nr. Typ DN Kvs* B C E H K Reglerområde Kv/Kv min VLE G 1 1/2 > VLE G 2 > VLE G 2 1/4 > VLE G 2 3/4 > VÄGS REGLERVENTIL SERIE VLE132 rt.nr. Typ DN Kvs* B C E H K Reglerområde Kv/Kv min VLE G 1 > VLE G 1 > VLE G 1 > VLE G 1 1/4 > VLE G 1 1/2 > VLE G 2 > VLE G 2 1/4 > VLE G 2 3/4 > * Kvs-värde i m 3 /h vid ett tryckfall av 1 bar. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 167

26 REGLERVENTIL PN16 SERIE VLE325 ESBE reglerventiler Serie VLE325 är ventiler försedda med fläns och särskilt avpassade till att ersätta STL-ventiler i befintliga anläggningar. MEDI Reglerventilerna klarar följande typer av media i enbart slutna system: Hetvatten och kylvatten Vatten med frysskyddsmedel typ glykol nvänds media med temperatur lägre än 0 C bör ventilen förses med spindelvärmare för att förhindra påfrysning på spindeln. VENTILER VSEDD FÖR Värme Komfortkyla Tappvatten Golvvärme Solvärme LÄMPLIG STÄLLDON Till reglerventiler serie VLE325 rekommenderas ESBE ställdon: Serie L2 Serie LB140 Ventilation Zon Fjärrtappvatten Fjärrvärme Fjärrkyla Serie LD1 Serie LD2 TEKNISK DT Typ: 2-vägs kägelventil Tryckklass: PN16 Flödeskaraktäristik B: EQM Slaglängd: 20 mm Reglerområde: enligt tabell Läckage B: max. 0.02% av Kv ΔP max *: se diagram nedan Medietemperatur: max C min. 20 C nslutning: Fläns, ISO 75 2 * ΔPmax = Maximum differenstryck för ventil- och ställdonskombination Material Ventilhus: Rödgods Rg5 Flänsar: Stål SS 1914 Spindel: Rostfritt stål SS 2346 Kägla: Rostfritt stål SS 2346 Säte: Rostfritt stål SS 2346 Bottenplugg: Mässing CW602N Sätestätning: Metall Packboxtätning: PTFE/EPDM PED 97/23/EC, artikel 3.3 LB L Ventiler Kvs 6.3 Ventiler Kvs 4.0 Kraft [N] ΔP Erforderlig stängkraft hos ställdonet för att bibehålla max läckage om 0.02% av Kvs-värdet. 168 ESBE 29/10 VENTILER OCH STÄLLDON

27 REGLERVENTIL PN16 SERIE VLE325 M8 E C D G F B H 2-VÄGS REGLERVENTIL SERIE VLE325 rt.nr. Typ DN Kvs* B C D E F G H Reglerområde Kv/Kv min VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > VLE x > * Kvs-värde i m 3 /h vid ett tryckfall av 1 bar. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 169

28 REGLERVENTIL PN25 SERIE VLC125 OCH VLC225 ESBE reglerventiler Serie VLC125/VLC225 är 2-vägs flänsade ventiler för PN25, DN MEDI Reglerventilerna klarar följande typer av media i enbart slutna system: Hetvatten och kylvatten. Vatten med frysskyddsmedel typ glykol eller briner. nvänds media med temperatur lägre än 0 C bör ventilen förses med spindelvärmare för att förhindra påfrysning på spindeln. TILLBEHÖR DN daptersats Siemens SQX, rt.nr VENTILER VSEDD FÖR Värme Komfortkyla Tappvatten Golvvärme Solvärme LÄMPLIG STÄLLDON Till reglerventiler serie VLC125 och VLC225 rekommenderas ESBE ställdon: Serie L2 Serie LB140 Ventilation Zon Fjärrtappvatten Fjärrvärme Fjärrkyla Serie LD1 Serie LD2 TEKNISK DT Typ: 2-vägs kägelventil Tryckklass: PN25 Flödeskaraktäristik B: EQM Slaglängd: 20 mm Reglerområde Kv/Kv min : se tabell Läckage B: max. 0.02% av Kv ΔP max : se tabell sida Medietemperatur: max C min. 20 C nslutning: Fläns, ISO 75 2 Material Ventilhus: Segjärn EN-JS 1030 Spindel: Rostfritt stål SS 2346 Spindel: Rostfritt stål SS 2346 Säte: Rostfritt stål SS 2346 Sätestätning: Metall Packboxtätning: PTFE/EPDM PED 97/23/EC, artikel Statiskt tryck före ventil Tryckfall över ventil Tryckfallsdiagram med avseende på risk för uppträdande av kavitation. Är beroende av inkommande tryck och temperatur på mediet. 170 ESBE 29/10 VENTILER OCH STÄLLDON

29 REGLERVENTIL PN25 SERIE VLC125 OCH VLC225 M8 E H D C G F B 2-VÄGS REGLERVENTIL SERIE VLC125 rt.nr. Typ DN Kvs* B C D E F G H Reglerområde Kv/Kv min VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VÄGS REGLERVENTIL SERIE VLC225 MED TRYCKBLNSERD KÄGL rt.nr. Typ DN Kvs* B C D E F G H Reglerområde Kv/Kv min VLC x > VLC x > VLC x > VLC x > * Kvs-värde i m 3 /h vid ett tryckfall av 1 bar. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 171

30 REGLERVENTIL PN25 SERIE VLC325 OCH VLC425 ESBE reglerventiler Serie VLC325/VLC425 är 2-vägs flänsade ventiler för PN25, DN Ventilerna Serie VLC325/VLC425 är försedda med en högtemperaturpackbox och avsedda för applikationer upp till 180 C. MEDI Reglerventilerna klarar följande typer av media i enbart slutna system: Hetvatten och kylvatten. Vatten med frysskyddsmedel typ glykol eller briner. nvänds media med temperatur lägre än 0 C bör ventilen förses med spindelvärmare för att förhindra påfrysning på spindeln. TILLBEHÖR DN daptersats Siemens SQX, rt.nr VENTILER VSEDD FÖR Värme Komfortkyla Tappvatten Golvvärme Solvärme LÄMPLIG STÄLLDON Till reglerventiler serie VLC325 och VLC425 rekommenderas ESBE ställdon: Serie L2 Serie LB140 Ventilation Zon Fjärrtappvatten Fjärrvärme Fjärrkyla Serie LD1 Serie LD2 TEKNISK DT Typ: 2-vägs kägelventil Tryckklass: PN25 Flödeskaraktäristik B: EQM Slaglängd: 20 mm Reglerområde Kv/Kv min : se tabell Läckage B: max. 0.02% av Kv ΔP max : se tabell sida Medietemperatur: max C min. 20 C nslutning: Fläns, ISO 75 2 Material Ventilhus: Segjärn EN-JS 1030 Spindel: Rostfritt stål SS 2346 Kägla: Rostfritt stål SS 2346 Säte: Rostfritt stål SS 2346 Sätestätning: Metall Packboxtätning: PTFE/EPDM PED 97/23/EC, artikel Statiskt tryck före ventil Tryckfall över ventil Tryckfallsdiagram med avseende på risk för uppträdande av kavitation. Är beroende av inkommande tryck och temperatur på mediet. 172 ESBE 29/10 VENTILER OCH STÄLLDON

31 REGLERVENTIL PN25 SERIE VLC325 OCH VLC425 M8 E H D C G F B 2-VÄGS REGLERVENTIL SERIE VLC325 rt.nr. Typ DN Kvs* B C D E F G H Reglerområde Kv/Kv min VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VLC x > VÄGS REGLERVENTIL SERIE VLC425 MED TRYCKBLNSERD KÄGL rt.nr. Typ DN Kvs* B C D E F G H Reglerområde Kv/Kv min VLC x > VLC x > VLC x > VLC x > * Kvs-värde i m 3 /h vid ett tryckfall av 1 bar. LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 173

32 STÄLLDON SERIE L2 ESBE Serie L är en komplett ställdonsserie avsedd för användning i kombination med ESBEs reglerventiler och är lämpliga för applikationer med krav på snabb gångtid eller en ställkraft om 750 N. NVÄNDNING ESBE Serie L styrs av en öka/minska (3-punkt) signal med anslutningsspänning 24 eller 230 VC, eller av en proportionell (0..10V, 2..10V, 0..20m eller 4..20m) signal med anslutningsspänning 24 VC. Ställdonet är enkelt att montera och enkelt att koppla in. Det är avsett att monteras direkt på ESBEs reglerventiler utan särskild adaptersats. Ställdonets arbetsområde är avsett för reglerventiler med slaglängd mm och har en inbyggd kraftövervakning. Ställdon i serie L för proportionell styrsignal har självinställande ändlägen. FUNKTION Ställdonet Motorn styrs av en styrsignal från en reglercentral. Handmanövrering Ställdonet kan enkelt handmanövreras med hjälp av en 6 mm insexnyckel på ställdonets framsida. Lägesindikering Ställdonets ändlägen framgår av en röd och en blå indikering på ställdonets stativ. Ställdon avsedda för proportionell signal är också försedda med en 2 10 VDC återföringssignal, där 2 V alltid indikerar stängt läge och 10 V indikerar öppet läge. Sekvensstyrning Ställdon i 3-punktsversion kan styras i sekvens. DPTERSTSER Ingen särskild adaptersats krävs för montering på ESBE ventiler. daptersatser för andra ventilfabrikat finns enligt följande: ri 12485, 12486, 12487, rt.nr Danfoss VF3, VFS2, VRB3, VRG3 rt.nr Honeywell V5011R, V5013R, V538, V5049, V5050, V5328, V5329, V5329C, V5095, V176, V5015 rt.nr Hora 216GG, 206GG, 306GG, 316GG rt.nr Osby/Regin MTV/MTVS, MTR/MTRS, 2S/2SB, FRS, GTR/RTV/BTRV, GTVS/RTVS, GTRS/RTRS rt.nr Satchwell VZ, VJF, VSF 15-50, VZF, MZF rt.nr Sauter B6F, B6G, B6R, B6S, BXD, BXE, V6F, V6G, V6R, V6S, VXD, VXE rt.nr Sauter BUD, BUE, VUE rt.nr Siemens VVF 31, VXF 31, VVG 41, VXG 41, VVF 52, VXF 21, VXF 41, VVF 21 rt.nr Wittler V225T, V206H, V216H, V216R, V306H, V316H, V316R rt.nr LÄMPLIG REGLERVENTILER Serie VL121, VL221, VL131 Serie VL325, VL335, VL425 Serie VLB225, VLB235 DN80 Serie VLE122, VLE222, VLE132 Serie VLF125, VLF135, VLF335 TEKNISK DT nslutningsspänning (±10%): Se tabell Omgivningstemperatur: 10 C* +50 C Medietemperatur: -20 C* +180 C Omgivande fuktighet: max. 90% RH, icke kondenserande Kapslingsklass: IP 54 Skyddsklass: II : 1.2 kg Slaglängd: mm Inkopplingstid: max. 20%/h Material Kåpa: Plast Stativ: luminium * Om ställdonet används i applikationer med medietemperatur under 0 C skall ventilen förses med spindelvärmare. LVD 26/95/EC EMC 24/108/EC RoHS 22/95/EC ELKOPPLING Ställdonet skall föregås av en allpolig brytare i den fasta installationen. Serie L221, L222 nslutningsspänning Ingång Utgång Signaljord VLE325 VLC125, VLC225 VLC325, VLC425 TILLBEHÖR Spindelvärmare DN 15-50, 24V rt.nr Serie L ESBE 29/10 VENTILER OCH STÄLLDON

33 STÄLLDON SERIE L STÄLLDON SERIE L221, 3-PUNKT STYRSIGNL 230VC rt.nr. Typ Spänning [V] Ställkraft [N] Gångtid (20mm) Effektförbrukning [V] nm L VC, 50Hz L VC, 50Hz STÄLLDON SERIE L222, 3-PUNKT STYRSIGNL 24VC rt.nr. Typ Spänning [V] Ställkraft [N] Gångtid (20mm) Effektförbrukning [V] nm L VC, 50Hz L VC, 50Hz STÄLLDON SERIE L223, PROPORTIONELL STYRSIGNL 24V C/DC rt.nr. Typ Spänning [V] Ställkraft [N] Gångtid (20mm) Effektförbrukning [V] nm L VC/DC, 50/60Hz ) L VC/DC, 50/60Hz ) Not 1) Styrsignal V, V, m eller m LINJÄR STYRDON 7 ESBE 29/10 VENTILER OCH STÄLLDON 175

34 STÄLLDON SERIE LB1 ESBE serie LB är särskilt avsett för applikationer med krav på exakthet och snabb gångtid. NVÄNDNING ESBE Serie LB styrs valfritt av en öka/minska-signal (3- punkt) eller av en proportionell (0..10V, 2..10V) styrsignal. Proportionell styrsignal ger ett snabbt ställdon. Elektroniken i ställdonet gör så att ställdonet får samma gångtid oberoende av ansluten ventils slaglängd. Ställdonet är enkelt att montera och koppla in. Det kan monteras direkt på ESBEs reglerventiler utan monteringssats. Ställdonets arbetsområde ställs in automatiskt beroende av ventilens slaglängd. Elektroniken i ställdonet tar sedan själv hand om ändlägesinställningen. FUNKTION Ställdonet Motorn styrs av en styrsignal från en reglercentral. Handmanövrering Det finns ett handmanövervred på ställdonet. När det fälls ut stannar motorn. Sedan kan ställdonet manövreras för hand genom att handmanövervredet vrids. Lägesåterföring Ställdonet är utrustat med en 2 10 V DC återföringssignal, där 2 V alltid motsvarar stängt läge och 10 V alltid motsvarar öppet läge. Ändlägeskontakter Vid sekvensstyrning av ställdon går det att använda ändlägeskontakterna som har fasta lägen. De växlar vid helt stängt respektive öppet läge. DPTERSTSER Ingen särskild montagesats krävs för montering på ESBE ventiler. Montagesatser för andra ventilfabrikat finns enligt följande: Siemens VVF 31, VXF 31, VVG 41, VXG 41, VVF 52, VVF 61, VXF 61, VVF 45, VVF 51, VXF 11, VVG 11, VFG 34 rt.nr Satchwell VZ, VJF, VSF 15 50, VZF, MZF rt.nr TILLBEHÖR Ändlägesbrytare, 24 V: rt.nr LÄMPLIG REGLERVENTILER Serie VL121, VL221, VL131 Serie VL325, VL335, VL425 Serie VLE122, VLE222, VLE132 Serie VLF125, VLF135, VLF335 TEKNISK DT Driftspänning: 24 V C ±10%, 50/60 Hz Effektförbrukning: 15 V Gångtid för proportionell styrsignal Ventil med slaglängd mm: 15 s Ventil med slaglängd mm: 20 s Ventil med slaglängd mm: 30 s Gångtid för öka/minska signa: 3 s/60 s Slaglängd: mm Ställkraft: 8 N Inkopplingstid: max. 20%/h Utgång Y, Volt: 2 10 V (0 1%) Omgivningstemperatur: 10 C +50 C * Omgivande fuktighet: max. 90% RH Kapslingsklass: IP 54 Material Kåpa: Plast / Metall Stativ: luminium : 1.8 kg * Om ställdonet används i applikationer med medietemperatur under 0 C, skall ventilen förses med spindelvärmare. LVD 26/95/EC EMC 24/108/EC RoHS 22/95/EC ELKOPPLING Y X1 MX VH VC GO Y = Återföringssignal X1 = Signalingång MX = Signaljord VH/VC = 3-Punkt GO/G = Spänningsmatning Serie VLE325 Serie VLB225, VLB235 Serie VLC125, VLC225 SerieVLC325, VLC425 G 0 V 24 VC 176 ESBE 29/10 VENTILER OCH STÄLLDON
