LWZ 303 Integral LWZ 303 SOL Centralt ventilationsaggregat med värmeåtervinning Drift- och montageanvisning

Transkript

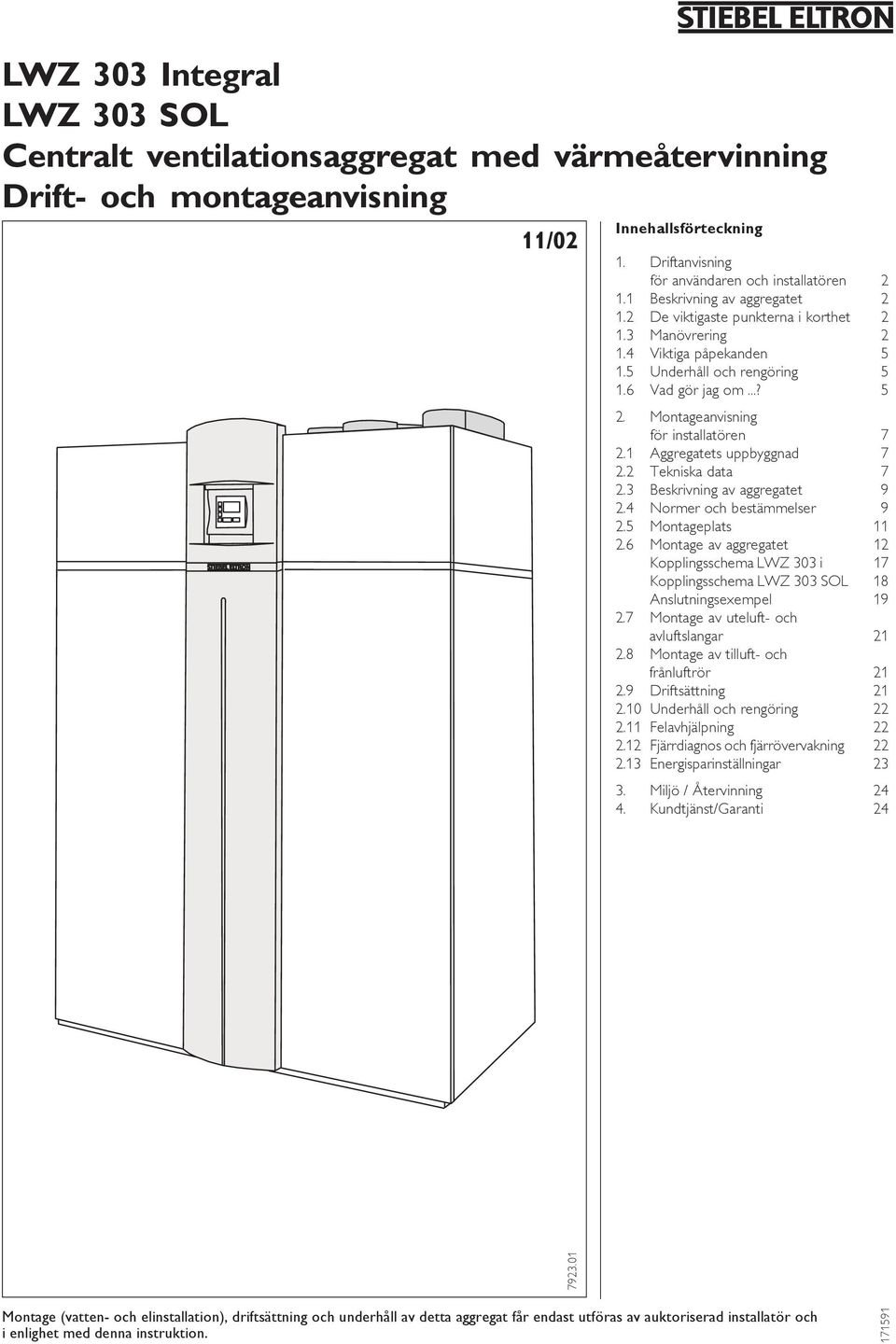

1 LWZ 303 Integral LWZ 303 SOL Centralt ventilationsaggregat med värmeåtervinning Drift- och montageanvisning /02 Innehallsförteckning. Driftanvisning för användaren och installatören 2. Beskrivning av aggregatet 2.2 De viktigaste punkterna i korthet 2.3 Manövrering 2.4 Viktiga påpekanden 5.5 Underhåll och rengöring 5.6 Vad gör jag om...? 5 2. Montageanvisning för installatören 7 2. Aggregatets uppbyggnad Tekniska data Beskrivning av aggregatet ormer och bestämmelser Montageplats 2.6 Montage av aggregatet 2 Kopplingsschema LWZ 303 i 7 Kopplingsschema LWZ 303 SOL 8 Anslutningsexempel Montage av uteluft- och avluftslangar Montage av tilluft- och frånluftrör Driftsättning Underhåll och rengöring Felavhjälpning Fjärrdiagnos och fjärrövervakning Energisparinställningar Miljö / Återvinning Kundtjänst/Garanti Montage (vatten- och elinstallation), driftsättning och underhåll av detta aggregat får endast utföras av auktoriserad installatör och i enlighet med denna instruktion. 759

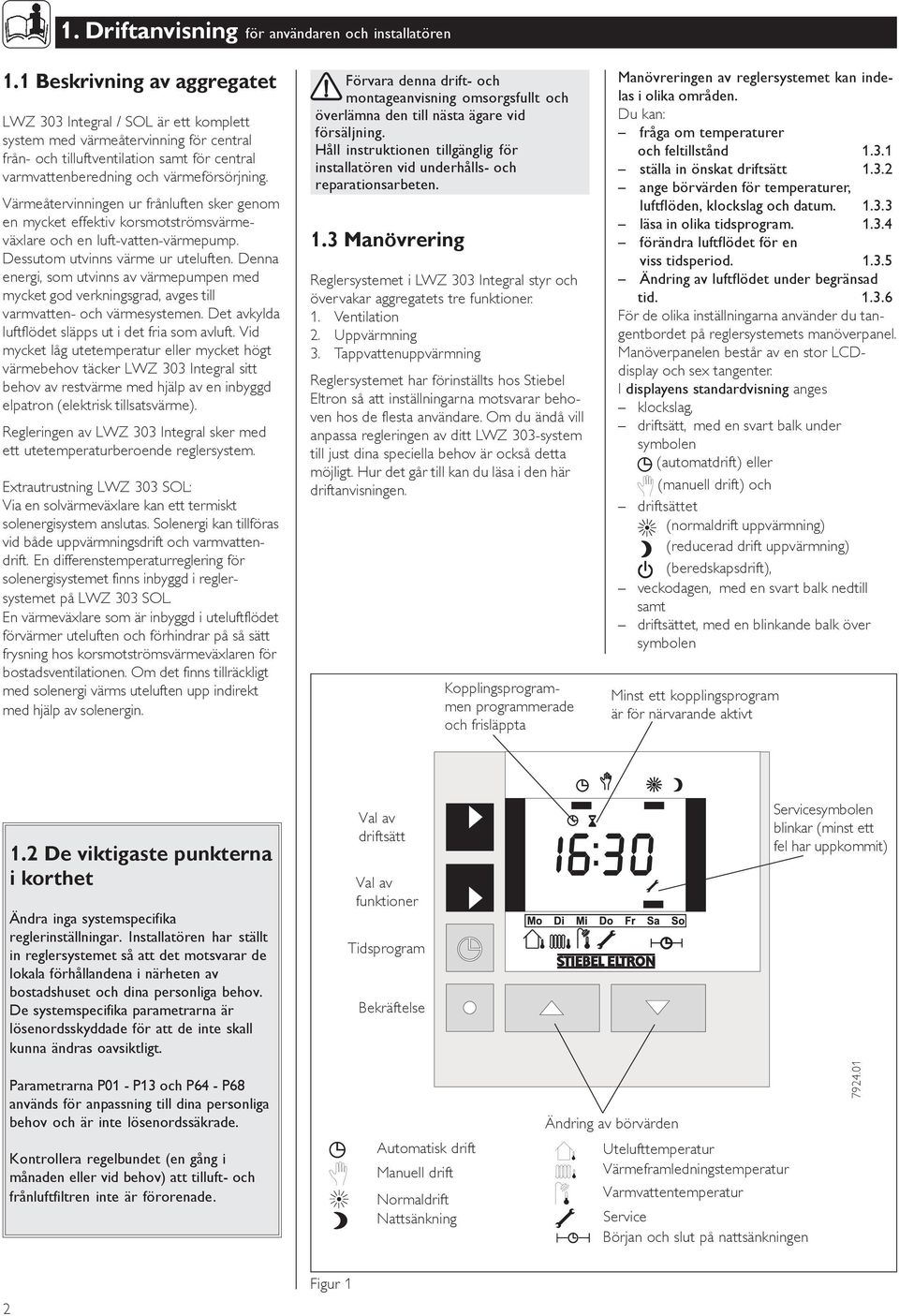

2 . Driftanvisning för användaren och installatören. Beskrivning av aggregatet LWZ 303 Integral / SOL är ett komplett system med värmeåtervinning för central från- och tilluftventilation samt för central varmvattenberedning och värmeförsörjning. Värmeåtervinningen ur frånluften sker genom en mycket effektiv korsmotströmsvärmeväxlare och en luft-vatten-värmepump. Dessutom utvinns värme ur uteluften. Denna energi, som utvinns av värmepumpen med mycket god verkningsgrad, avges till varmvatten- och värmesystemen. Det avkylda luftflödet släpps ut i det fria som avluft. Vid mycket låg utetemperatur eller mycket högt värmebehov täcker LWZ 303 Integral sitt behov av restvärme med hjälp av en inbyggd elpatron (elektrisk tillsatsvärme). Regleringen av LWZ 303 Integral sker med ett utetemperaturberoende reglersystem. Extrautrustning LWZ 303 SOL: Via en solvärmeväxlare kan ett termiskt solenergisystem anslutas. Solenergi kan tillföras vid både uppvärmningsdrift och varmvattendrift. En differenstemperaturreglering för solenergisystemet finns inbyggd i reglersystemet på LWZ 303 SOL. En värmeväxlare som är inbyggd i uteluftflödet förvärmer uteluften och förhindrar på så sätt frysning hos korsmotströmsvärmeväxlaren för bostadsventilationen. Om det finns tillräckligt med solenergi värms uteluften upp indirekt med hjälp av solenergin. Förvara denna drift- och montageanvisning omsorgsfullt och överlämna den till nästa ägare vid försäljning. Håll instruktionen tillgänglig för installatören vid underhålls- och reparationsarbeten..3 Manövrering Reglersystemet i LWZ 303 Integral styr och övervakar aggregatets tre funktioner.. Ventilation 2. Uppvärmning 3. Tappvattenuppvärmning Reglersystemet har förinställts hos Stiebel Eltron så att inställningarna motsvarar behoven hos de flesta användare. Om du ändå vill anpassa regleringen av ditt LWZ 303-system till just dina speciella behov är också detta möjligt. Hur det går till kan du läsa i den här driftanvisningen. Kopplingsprogrammen programmerade och frisläppta Manövreringen av reglersystemet kan indelas i olika områden. Du kan: fråga om temperaturer och feltillstånd.3. ställa in önskat driftsätt.3.2 ange börvärden för temperaturer, luftflöden, klockslag och datum..3.3 läsa in olika tidsprogram..3.4 förändra luftflödet för en viss tidsperiod..3.5 Ändring av luftflödet under begränsad tid..3.6 För de olika inställningarna använder du tangentbordet på reglersystemets manöverpanel. Manöverpanelen består av en stor LCDdisplay och sex tangenter. I displayens standardvisning anges klockslag, driftsätt, med en svart balk under symbolen (automatdrift) eller (manuell drift) och driftsättet (normaldrift uppvärmning) (reducerad drift uppvärmning) (beredskapsdrift), veckodagen, med en svart balk nedtill samt driftsättet, med en blinkande balk över symbolen Minst ett kopplingsprogram är för närvarande aktivt.2 De viktigaste punkterna i korthet Ändra inga systemspecifika reglerinställningar. Installatören har ställt in reglersystemet så att det motsvarar de lokala förhållandena i närheten av bostadshuset och dina personliga behov. De systemspecifika parametrarna är lösenordsskyddade för att de inte skall kunna ändras oavsiktligt. Val av driftsätt Val av funktioner Tidsprogram Bekräftelse Servicesymbolen blinkar (minst ett fel har uppkommit) Parametrarna P0 - P3 och P64 - P68 används för anpassning till dina personliga behov och är inte lösenordssäkrade. Kontrollera regelbundet (en gång i månaden eller vid behov) att tilluft- och frånluftfiltren inte är förorenade. Automatisk drift Manuell drift ormaldrift attsänkning Ändring av börvärden Utelufttemperatur Värmeframledningstemperatur Varmvattentemperatur Service Början och slut på nattsänkningen Figur

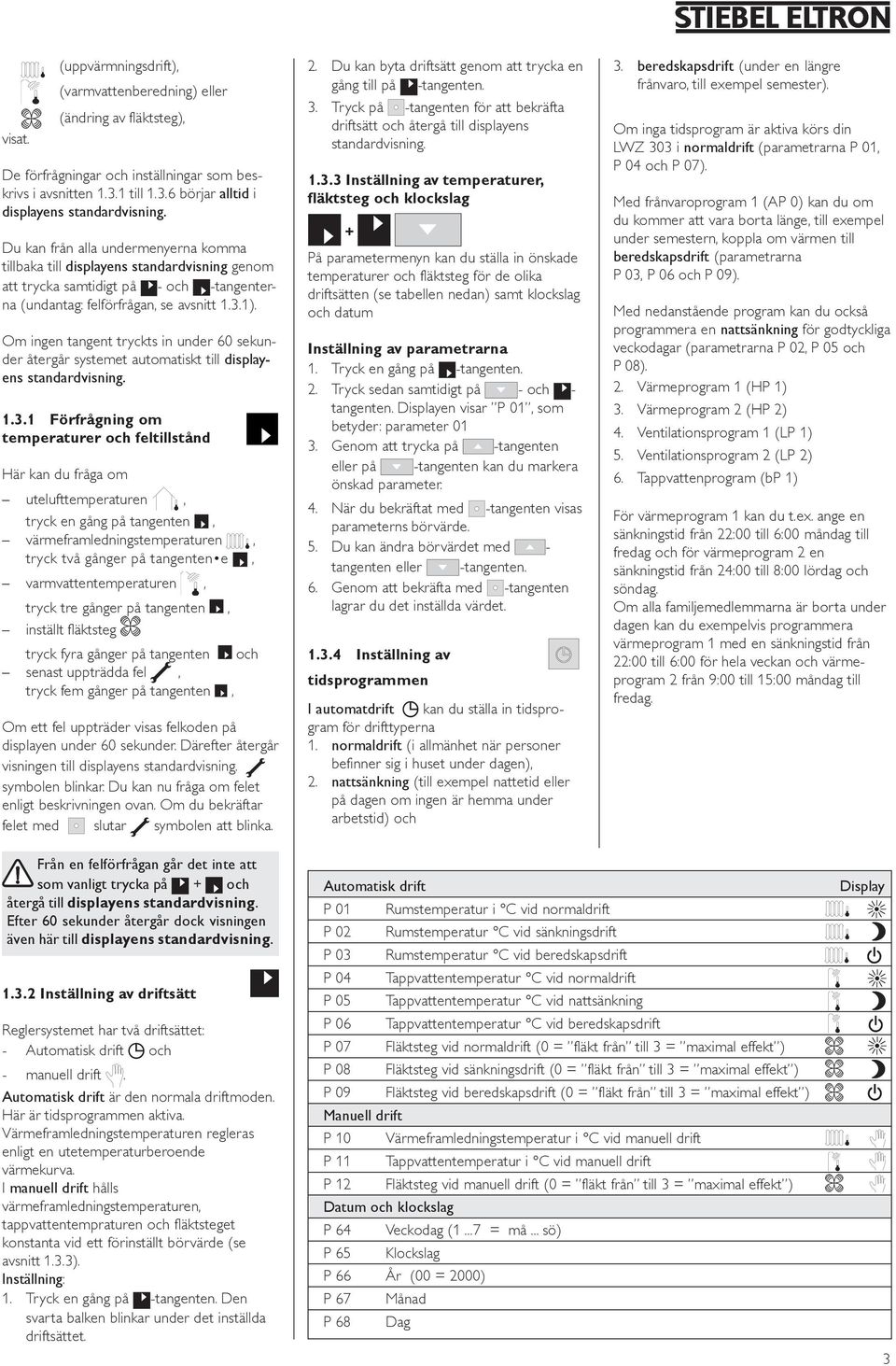

3 visat. (uppvärmningsdrift), (varmvattenberedning) eller (ändring av fläktsteg), De förfrågningar och inställningar som beskrivs i avsnitten.3. till.3.6 börjar alltid i displayens standardvisning. Du kan från alla undermenyerna komma tillbaka till displayens standardvisning genom att trycka samtidigt på - och -tangenterna (undantag: felförfrågan, se avsnitt.3.). Om ingen tangent tryckts in under 60 sekunder återgår systemet automatiskt till displayens standardvisning..3. Förfrågning om temperaturer och feltillstånd Här kan du fråga om utelufttemperaturen, tryck en gång på tangenten, värmeframledningstemperaturen, tryck två gånger på tangentene, varmvattentemperaturen, tryck tre gånger på tangenten, inställt fläktsteg tryck fyra gånger på tangenten och senast uppträdda fel, tryck fem gånger på tangenten, Om ett fel uppträder visas felkoden på displayen under 60 sekunder. Därefter återgår visningen till displayens standardvisning. symbolen blinkar. Du kan nu fråga om felet enligt beskrivningen ovan. Om du bekräftar felet med slutar symbolen att blinka. 2. Du kan byta driftsätt genom att trycka en gång till på -tangenten. 3. Tryck på -tangenten för att bekräfta driftsätt och återgå till displayens standardvisning..3.3 Inställning av temperaturer, fläktsteg och klockslag + På parametermenyn kan du ställa in önskade temperaturer och fläktsteg för de olika driftsätten (se tabellen nedan) samt klockslag och datum Inställning av parametrarna. Tryck en gång på -tangenten. 2. Tryck sedan samtidigt på - och - tangenten. Displayen visar P 0, som betyder: parameter 0 3. Genom att trycka på -tangenten eller på -tangenten kan du markera önskad parameter. 4. är du bekräftat med -tangenten visas parameterns börvärde. 5. Du kan ändra börvärdet med - tangenten eller -tangenten. 6. Genom att bekräfta med -tangenten lagrar du det inställda värdet..3.4 Inställning av tidsprogrammen I automatdrift kan du ställa in tidsprogram för drifttyperna. normaldrift (i allmänhet när personer befinner sig i huset under dagen), 2. nattsänkning (till exempel nattetid eller på dagen om ingen är hemma under arbetstid) och 3. beredskapsdrift (under en längre frånvaro, till exempel semester). Om inga tidsprogram är aktiva körs din LWZ 303 i normaldrift (parametrarna P 0, P 04 och P 07). Med frånvaroprogram (AP 0) kan du om du kommer att vara borta länge, till exempel under semestern, koppla om värmen till beredskapsdrift (parametrarna P 03, P 06 och P 09). Med nedanstående program kan du också programmera en nattsänkning för godtyckliga veckodagar (parametrarna P 02, P 05 och P 08). 2. Värmeprogram (HP ) 3. Värmeprogram 2 (HP 2) 4. Ventilationsprogram (LP ) 5. Ventilationsprogram 2 (LP 2) 6. Tappvattenprogram (bp ) För värmeprogram kan du t.ex. ange en sänkningstid från 22:00 till 6:00 måndag till fredag och för värmeprogram 2 en sänkningstid från 24:00 till 8:00 lördag och söndag. Om alla familjemedlemmarna är borta under dagen kan du exempelvis programmera värmeprogram med en sänkningstid från 22:00 till 6:00 för hela veckan och värmeprogram 2 från 9:00 till 5:00 måndag till fredag. Från en felförfrågan går det inte att som vanligt trycka på + och återgå till displayens standardvisning. Efter 60 sekunder återgår dock visningen även här till displayens standardvisning..3.2 Inställning av driftsätt Reglersystemet har två driftsättet: - Automatisk drift och - manuell drift. Automatisk drift är den normala driftmoden. Här är tidsprogrammen aktiva. Värmeframledningstemperaturen regleras enligt en utetemperaturberoende värmekurva. I manuell drift hålls värmeframledningstemperaturen, tappvattentempraturen och fläktsteget konstanta vid ett förinställt börvärde (se avsnitt.3.3). Inställning:. Tryck en gång på -tangenten. Den svarta balken blinkar under det inställda driftsättet. Automatisk drift P 0 Rumstemperatur i C vid normaldrift P 02 Rumstemperatur C vid sänkningsdrift P 03 Rumstemperatur C vid beredskapsdrift P 04 Tappvattentemperatur C vid normaldrift P 05 Tappvattentemperatur C vid nattsänkning P 06 Tappvattentemperatur C vid beredskapsdrift P 07 Fläktsteg vid normaldrift (0 = fläkt från till 3 = maximal effekt ) P 08 Fläktsteg vid sänkningsdrift (0 = fläkt från till 3 = maximal effekt ) P 09 Fläktsteg vid beredskapsdrift (0 = fläkt från till 3 = maximal effekt ) Manuell drift P 0 Värmeframledningstemperatur i C vid manuell drift P Tappvattentemperatur i C vid manuell drift P 2 Fläktsteg vid manuell drift (0 = fläkt från till 3 = maximal effekt ) Datum och klockslag P 64 Veckodag (...7 = må... sö) P 65 Klockslag P 66 År (00 = 2000) P 67 Månad P 68 Dag Display 3

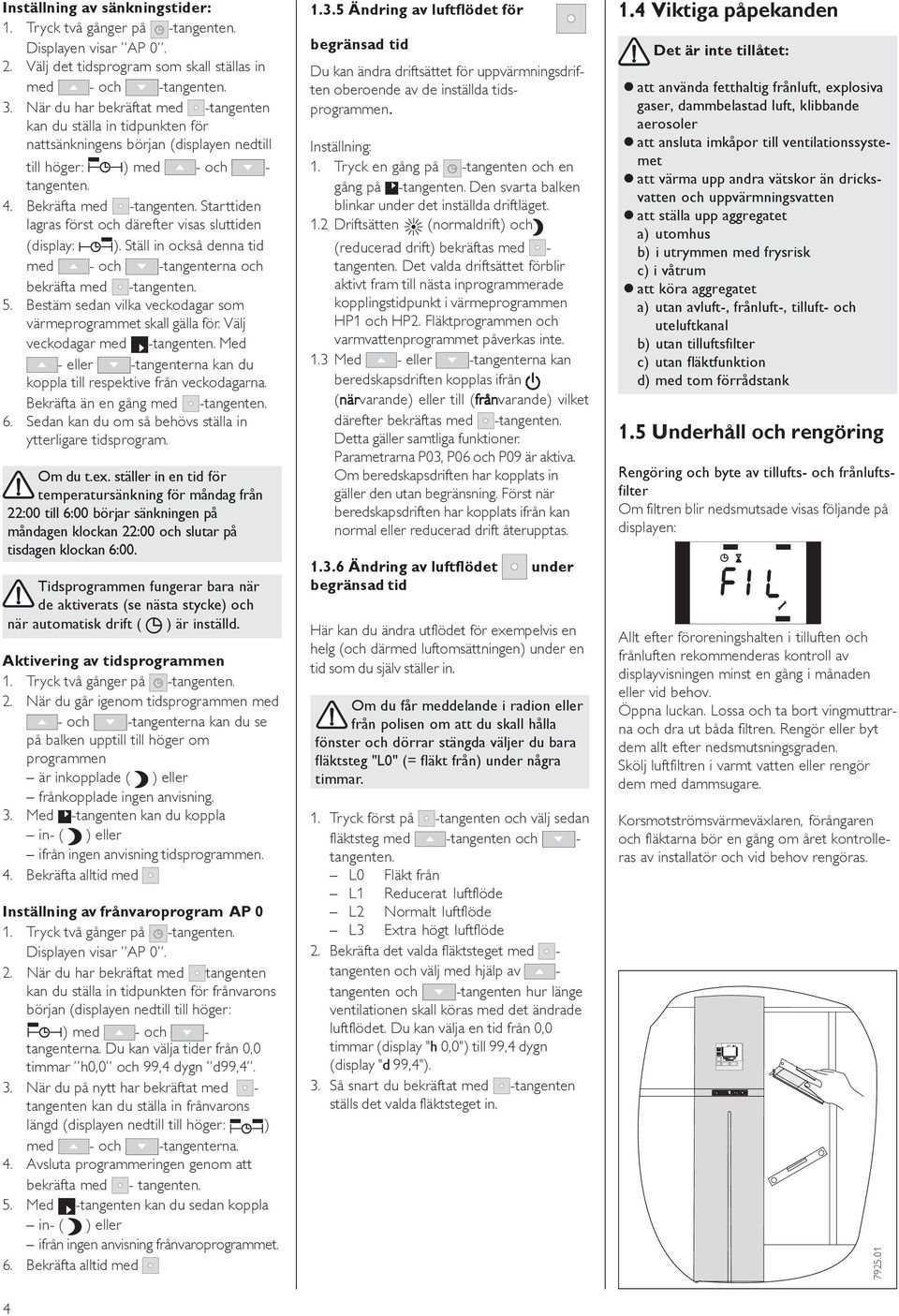

4 Inställning av sänkningstider:. Tryck två gånger på -tangenten. Displayen visar AP Välj det tidsprogram som skall ställas in med - och -tangenten. 3. är du har bekräftat med -tangenten kan du ställa in tidpunkten för nattsänkningens början (displayen nedtill till höger: ) med - och - tangenten. 4. Bekräfta med -tangenten. Starttiden lagras först och därefter visas sluttiden (display: ). Ställ in också denna tid med - och -tangenterna och bekräfta med -tangenten. 5. Bestäm sedan vilka veckodagar som värmeprogrammet skall gälla för. Välj veckodagar med -tangenten. Med - eller -tangenterna kan du koppla till respektive från veckodagarna. Bekräfta än en gång med -tangenten. 6. Sedan kan du om så behövs ställa in ytterligare tidsprogram. Om du t.ex. ställer in en tid för temperatursänkning för måndag från 22:00 till 6:00 börjar sänkningen på måndagen klockan 22:00 och slutar på tisdagen klockan 6:00. Tidsprogrammen fungerar bara när de aktiverats (se nästa stycke) och när automatisk drift ( ) är inställd. Aktivering av tidsprogrammen. Tryck två gånger på -tangenten. 2. är du går igenom tidsprogrammen med - och -tangenterna kan du se på balken upptill till höger om programmen är inkopplade ( ) eller frånkopplade ingen anvisning. 3. Med -tangenten kan du koppla in- ( ) eller ifrån ingen anvisning tidsprogrammen. 4. Bekräfta alltid med Inställning av frånvaroprogram AP 0. Tryck två gånger på -tangenten. Displayen visar AP är du har bekräftat med tangenten kan du ställa in tidpunkten för frånvarons början (displayen nedtill till höger: ) med - och - tangenterna. Du kan välja tider från 0,0 timmar h0,0 och 99,4 dygn d99,4. 3. är du på nytt har bekräftat med - tangenten kan du ställa in frånvarons längd (displayen nedtill till höger: ) med - och -tangenterna. 4. Avsluta programmeringen genom att bekräfta med - tangenten. 5. Med -tangenten kan du sedan koppla in- ( ) eller ifrån ingen anvisning frånvaroprogrammet. 6. Bekräfta alltid med.3.5 Ändring av luftflödet för begränsad tid Du kan ändra driftsättet för uppvärmningsdriften oberoende av de inställda tidsprogrammen. Inställning:. Tryck en gång på -tangenten och en gång på -tangenten. Den svarta balken blinkar under det inställda driftläget..2 Driftsätten (normaldrift) och (reducerad drift) bekräftas med - tangenten. Det valda driftsättet förblir aktivt fram till nästa inprogrammerade kopplingstidpunkt i värmeprogrammen HP och HP2. Fläktprogrammen och varmvattenprogrammet påverkas inte..3 Med - eller -tangenterna kan beredskapsdriften kopplas ifrån (när närvarande) eller till (från frånvarande) vilket därefter bekräftas med -tangenten. Detta gäller samtliga funktioner. Parametrarna P03, P06 och P09 är aktiva. Om beredskapsdriften har kopplats in gäller den utan begränsning. Först när beredskapsdriften har kopplats ifrån kan normal eller reducerad drift återupptas..3.6 Ändring av luftflödet under begränsad tid Här kan du ändra utflödet för exempelvis en helg (och därmed luftomsättningen) under en tid som du själv ställer in. Om du får meddelande i radion eller från polisen om att du skall hålla fönster och dörrar stängda väljer du bara fläktsteg "L0" (= fläkt från) under några timmar.. Tryck först på -tangenten och välj sedan fläktsteg med -tangenten och - tangenten. L0 Fläkt från L Reducerat luftflöde ormalt luftflöde L3 Extra högt luftflöde 2. Bekräfta det valda fläktsteget med - tangenten och välj med hjälp av - tangenten och -tangenten hur länge ventilationen skall köras med det ändrade luftflödet. Du kan välja en tid från 0,0 timmar (display "h 0,0") till 99,4 dygn (display "d 99,4"). 3. Så snart du bekräftat med -tangenten ställs det valda fläktsteget in..4 Viktiga påpekanden Det är inte tillåtet:! att använda fetthaltig frånluft, explosiva gaser, dammbelastad luft, klibbande aerosoler! att ansluta imkåpor till ventilationssystemet! att värma upp andra vätskor än dricksvatten och uppvärmningsvatten! att ställa upp aggregatet a) utomhus b) i utrymmen med frysrisk c) i våtrum! att köra aggregatet a) utan avluft-, frånluft-, tilluft- och uteluftkanal b) utan tilluftsfilter c) utan fläktfunktion d) med tom förrådstank.5 Underhåll och rengöring Rengöring och byte av tillufts- och frånluftsfilter Om filtren blir nedsmutsade visas följande på displayen: Allt efter föroreningshalten i tilluften och frånluften rekommenderas kontroll av displayvisningen minst en gång i månaden eller vid behov. Öppna luckan. Lossa och ta bort vingmuttrarna och dra ut båda filtren. Rengör eller byt dem allt efter nedsmutsningsgraden. Skölj luftfiltren i varmt vatten eller rengör dem med dammsugare. Korsmotströmsvärmeväxlaren, förångaren och fläktarna bör en gång om året kontrolleras av installatör och vid behov rengöras

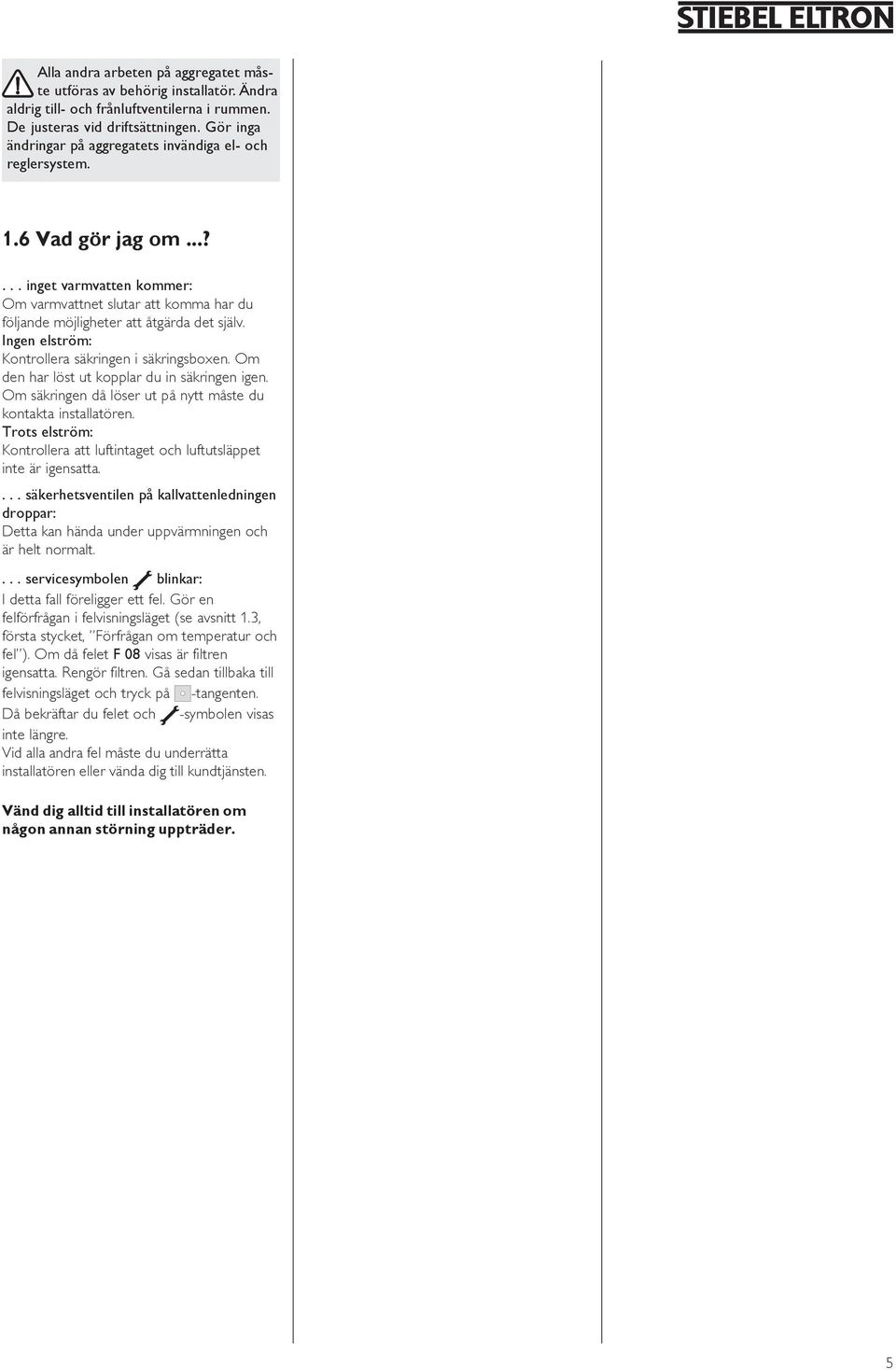

5 Alla andra arbeten på aggregatet måste utföras av behörig installatör. Ändra aldrig till- och frånluftventilerna i rummen. De justeras vid driftsättningen. Gör inga ändringar på aggregatets invändiga el- och reglersystem..6 Vad gör jag om...?... inget varmvatten kommer: Om varmvattnet slutar att komma har du följande möjligheter att åtgärda det själv. Ingen elström: Kontrollera säkringen i säkringsboxen. Om den har löst ut kopplar du in säkringen igen. Om säkringen då löser ut på nytt måste du kontakta installatören. Trots elström: Kontrollera att luftintaget och luftutsläppet inte är igensatta.... säkerhetsventilen på kallvattenledningen droppar: Detta kan hända under uppvärmningen och är helt normalt.... servicesymbolen blinkar: I detta fall föreligger ett fel. Gör en felförfrågan i felvisningsläget (se avsnitt.3, första stycket, Förfrågan om temperatur och fel ). Om då felet F 08 visas är filtren igensatta. Rengör filtren. Gå sedan tillbaka till felvisningsläget och tryck på -tangenten. Då bekräftar du felet och -symbolen visas inte längre. Vid alla andra fel måste du underrätta installatören eller vända dig till kundtjänsten. Vänd dig alltid till installatören om någon annan störning uppträder. 5

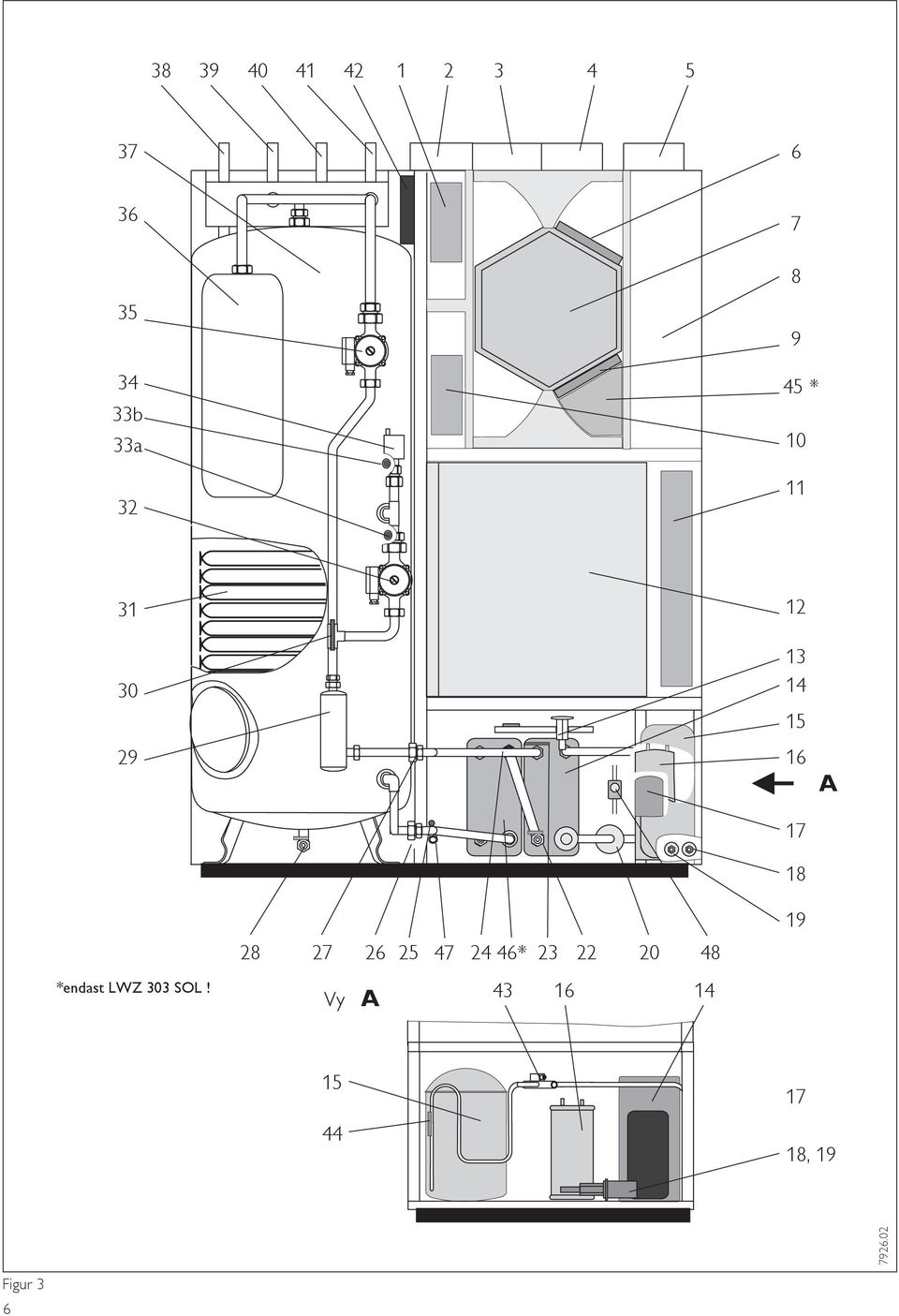

6 b 33a * A * *endast LWZ 303 SOL! Vy A , Figur 3 6

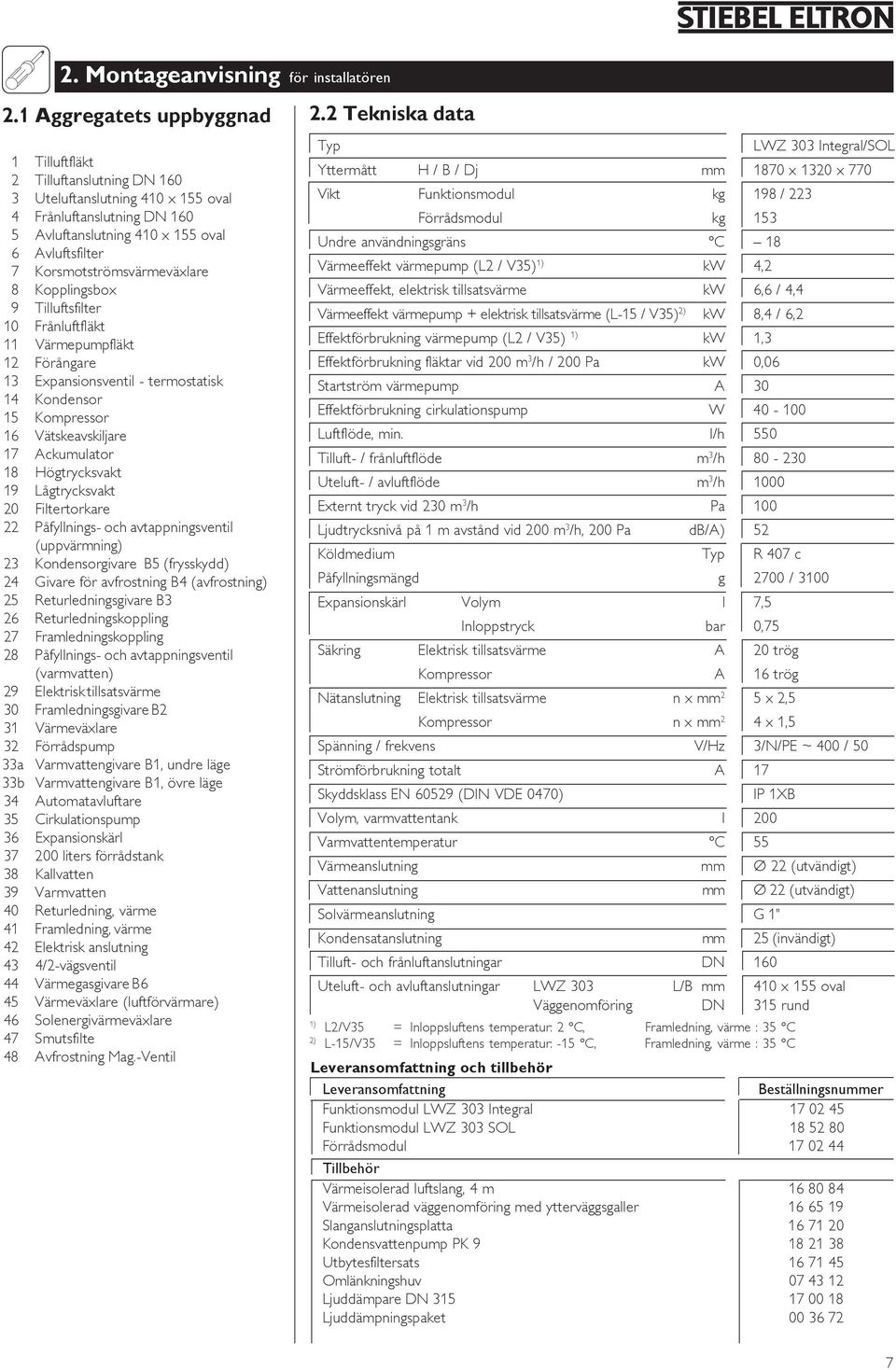

7 2. Montageanvisning för installatören 2. Aggregatets uppbyggnad Tilluftfläkt 2 Tilluftanslutning D 60 3 Uteluftanslutning 40 x 55 oval 4 Frånluftanslutning D 60 5 Avluftanslutning 40 x 55 oval 6 Avluftsfilter 7 Korsmotströmsvärmeväxlare 8 Kopplingsbox 9 Tilluftsfilter 0 Frånluftfläkt Värmepumpfläkt 2 Förångare 3 Expansionsventil - termostatisk 4 Kondensor 5 Kompressor 6 Vätskeavskiljare 7 Ackumulator 8 Högtrycksvakt 9 Lågtrycksvakt 20 Filtertorkare 22 Påfyllnings- och avtappningsventil (uppvärmning) 23 Kondensorgivare B5 (frysskydd) 24 Givare för avfrostning B4 (avfrostning) 25 Returledningsgivare B3 26 Returledningskoppling 27 Framledningskoppling 28 Påfyllnings- och avtappningsventil (varmvatten) 29 Elektrisk tillsatsvärme 30 Framledningsgivare B2 3 Värmeväxlare 32 Förrådspump 33a Varmvattengivare B, undre läge 33b Varmvattengivare B, övre läge 34 Automatavluftare 35 Cirkulationspump 36 Expansionskärl liters förrådstank 38 Kallvatten 39 Varmvatten 40 Returledning, värme 4 Framledning, värme 42 Elektrisk anslutning 43 4/2-vägsventil 44 Värmegasgivare B6 45 Värmeväxlare (luftförvärmare) 46 Solenergivärmeväxlare 47 Smutsfilte 48 Avfrostning Mag.-Ventil 2.2 Tekniska data Typ LWZ 303 Integral/SOL Yttermått H / B / Dj mm 870 x 320 x 770 Vikt Funktionsmodul kg 98 / 223 Förrådsmodul kg 53 Undre användningsgräns C 8 Värmeeffekt värmepump ( / V35) ) kw 4,2 Värmeeffekt, elektrisk tillsatsvärme kw 6,6 / 4,4 Värmeeffekt värmepump + elektrisk tillsatsvärme (L-5 / V35) 2) kw 8,4 / 6,2 Effektförbrukning värmepump ( / V35) ) kw,3 Effektförbrukning fläktar vid 200 m 3 /h / 200 Pa kw 0,06 Startström värmepump A 30 Effektförbrukning cirkulationspump W Luftflöde, min. l/h 550 Tilluft- / frånluftflöde m 3 /h Uteluft- / avluftflöde m 3 /h 000 Externt tryck vid 230 m 3 /h Pa 00 Ljudtrycksnivå på m avstånd vid 200 m 3 /h, 200 Pa db/a) 52 Köldmedium Typ R 407 c Påfyllningsmängd g 2700 / 300 Expansionskärl Volym l 7,5 Inloppstryck bar 0,75 Säkring Elektrisk tillsatsvärme A 20 trög Kompressor A 6 trög ätanslutning Elektrisk tillsatsvärme n x mm 2 5 x 2,5 Kompressor n x mm 2 4 x,5 Spänning / frekvens V/Hz 3// ~ 400 / 50 Strömförbrukning totalt A 7 Skyddsklass E (DI VDE 0470) IP XB Volym, varmvattentank l 200 Varmvattentemperatur C 55 Värmeanslutning mm Ø 22 (utvändigt) Vattenanslutning mm Ø 22 (utvändigt) Solvärmeanslutning G " Kondensatanslutning mm 25 (invändigt) Tilluft- och frånluftanslutningar D 60 Uteluft- och avluftanslutningar LWZ 303 L/B mm 40 x 55 oval Väggenomföring D 35 rund ) /V35 = Inloppsluftens temperatur: 2 C, Framledning, värme : 35 C 2) L-5/V35 = Inloppsluftens temperatur: -5 C, Framledning, värme : 35 C Leveransomfattning och tillbehör Leveransomfattning Beställningsnummer Funktionsmodul LWZ 303 Integral Funktionsmodul LWZ 303 SOL Förrådsmodul Tillbehör Värmeisolerad luftslang, 4 m Värmeisolerad väggenomföring med ytterväggsgaller Slanganslutningsplatta Kondensvattenpump PK Utbytesfiltersats Omlänkningshuv Ljuddämpare D Ljuddämpningspaket

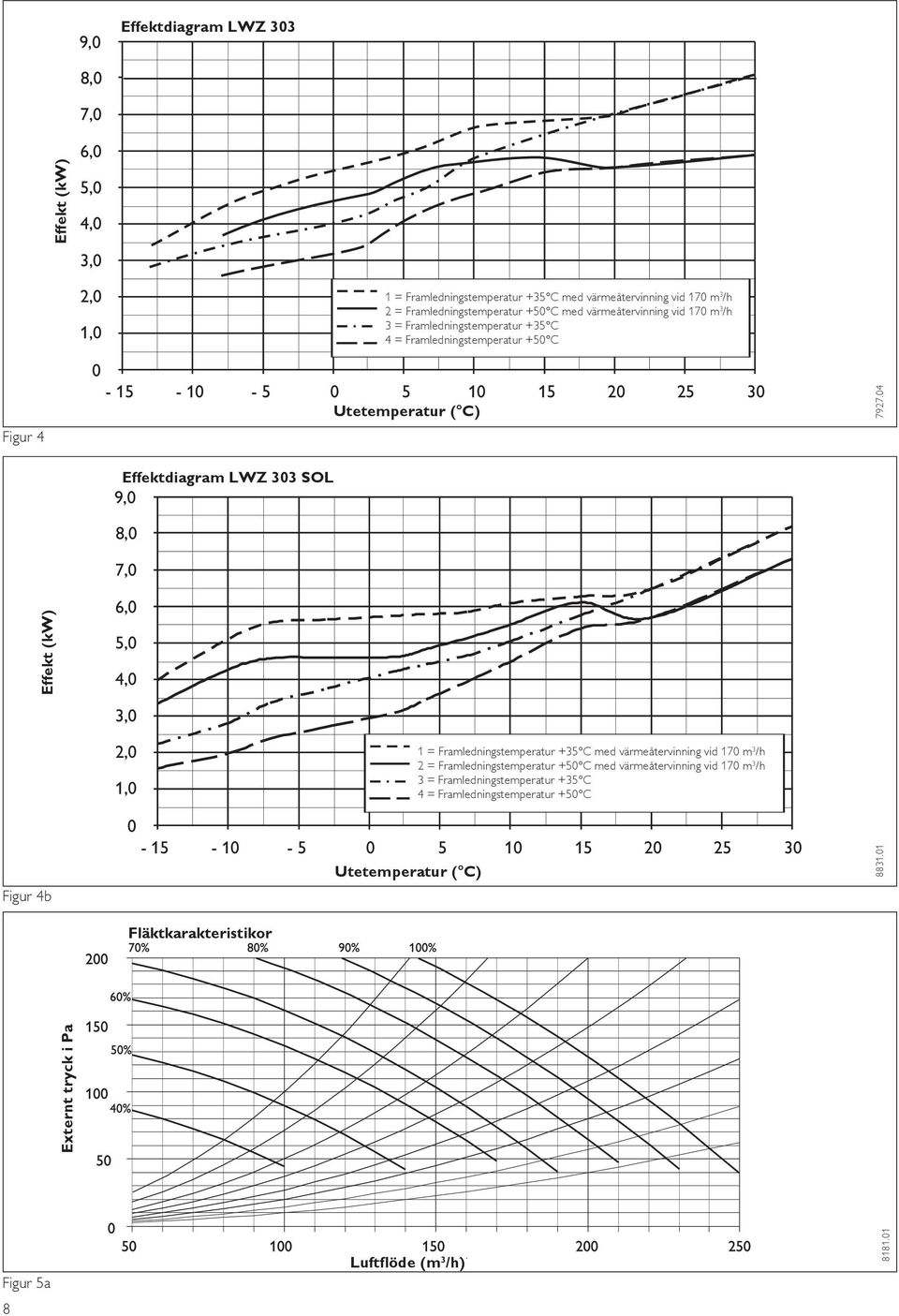

8 9,0 Effektdiagram LWZ 303 8,0 7,0 Effekt (kw) 6,0 5,0 4,0 3,0 Figur 4 2,0, Utetemperatur ( C) 3 Vorlauftemperatur = Framledningstemperatur 35 C mit +35 C Wärmerückgewinnung med värmeåtervinning vid bei70 70m m 3 /h /h 3 Vorlauftemperatur 2 = Framledningstemperatur 50 C mit +50 C Wärmerückgewinnung med värmeåtervinning vid bei70 m 3 /h /h Vorlauftemperatur 3 = Framledningstemperatur 35 C +35 C Vorlauftemperatur 4 = Framledningstemperatur 50 C +50 C Effekt (kw) Effektdiagram LWZ 303 SOL 9,0 8,0 7,0 6,0 5,0 4,0 3,0 Figur 4b 2,0,0 3 Vorlauftemperatur = Framledningstemperatur 35 C mit +35 C Wärmerückgewinnung med värmeåtervinning vid bei70 70m m 3 /h /h 3 Vorlauftemperatur 2 = Framledningstemperatur 50 C mit +50 C Wärmerückgewinnung med värmeåtervinning vid bei70 mm 3 /h /h Vorlauftemperatur 3 = Framledningstemperatur 35 C +35 C Vorlauftemperatur 4 = Framledningstemperatur 50 C +50 C Utetemperatur ( C) Fläktkarakteristikor Externt tryck i Pa Figur 5a 8 Luftflöde (m 3 /h) 88.0

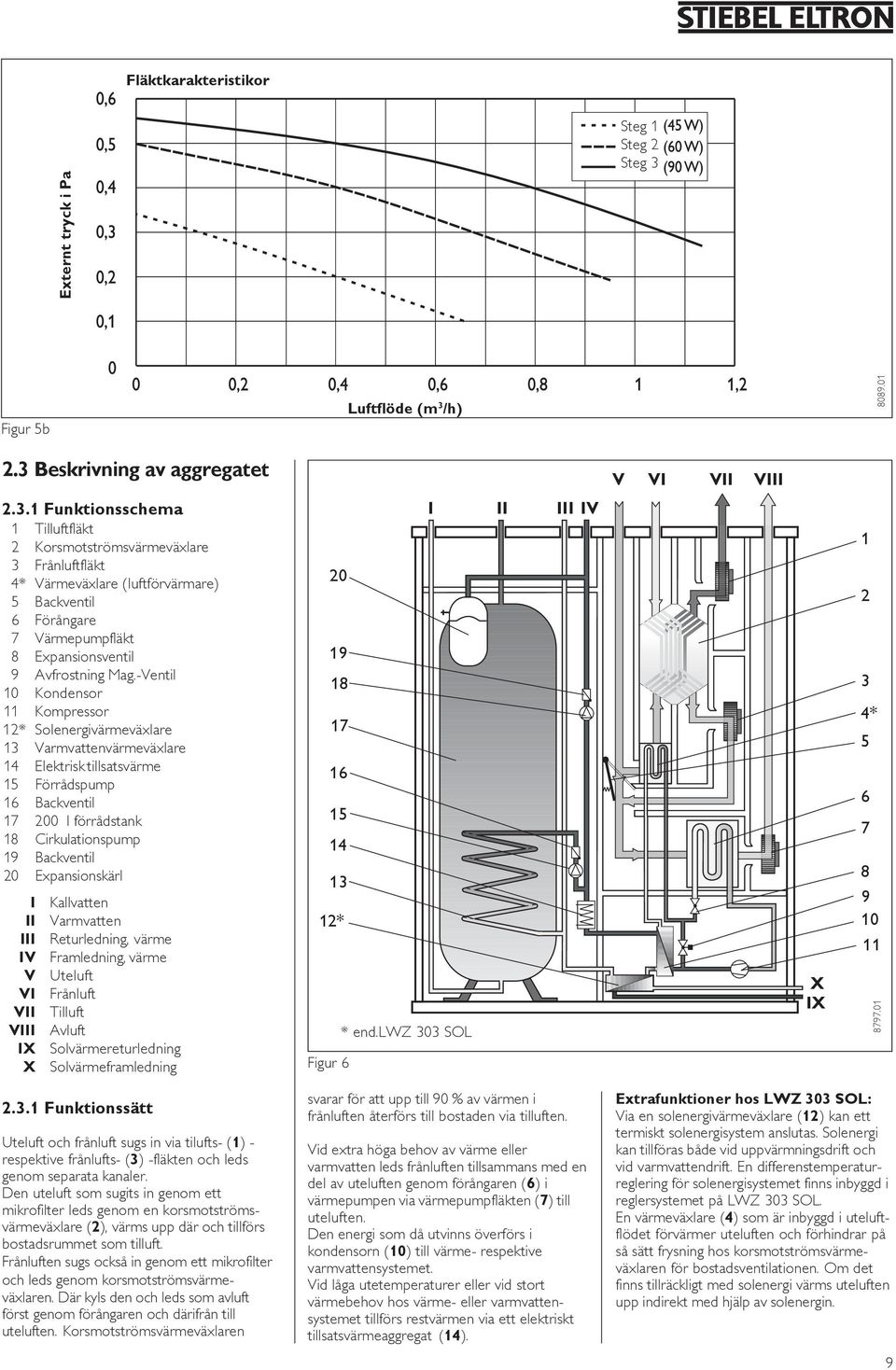

9 Fläktkarakteristikor Externt tryck i Pa Steg Steg 2 Steg 3 Figur 5b Luftflöde (m 3 /h) Beskrivning av aggregatet V VI VII VIII 2.3. Funktionsschema I Tilluftfläkt 2 Korsmotströmsvärmeväxlare 3 Frånluftfläkt 4* Värmeväxlare (luftförvärmare) 20 5 Backventil 6 Förångare 7 Värmepumpfläkt 8 Expansionsventil 9 9 Avfrostning Mag.-Ventil 8 0 Kondensor Kompressor 2* Solenergivärmeväxlare 7 3 Varmvattenvärmeväxlare 4 Elektrisk tillsatsvärme 6 5 Förrådspump 6 Backventil l förrådstank 5 8 Cirkulationspump 4 9 Backventil 20 Expansionskärl 3 I Kallvatten II Varmvatten 2* III Returledning, värme IV Framledning, värme V Uteluft VI Frånluft VII Tilluft VIII Avluft * end.lwz 303 SOL IX Solvärmereturledning X Solvärmeframledning Figur 6 II III IV X IX 2 3 4* Funktionssätt Uteluft och frånluft sugs in via tilufts- () - respektive frånlufts- (3) -fläkten och leds genom separata kanaler. Den uteluft som sugits in genom ett mikrofilter leds genom en korsmotströmsvärmeväxlare (2), värms upp där och tillförs bostadsrummet som tilluft. Frånluften sugs också in genom ett mikrofilter och leds genom korsmotströmsvärmeväxlaren. Där kyls den och leds som avluft först genom förångaren och därifrån till uteluften. Korsmotströmsvärmeväxlaren svarar för att upp till 90 % av värmen i frånluften återförs till bostaden via tilluften. Vid extra höga behov av värme eller varmvatten leds frånluften tillsammans med en del av uteluften genom förångaren (6) i värmepumpen via värmepumpfläkten (7) till uteluften. Den energi som då utvinns överförs i kondensorn (0) till värme- respektive varmvattensystemet. Vid låga utetemperaturer eller vid stort värmebehov hos värme- eller varmvattensystemet tillförs restvärmen via ett elektriskt tillsatsvärmeaggregat (4). Extrafunktioner hos LWZ 303 SOL: Via en solenergivärmeväxlare (2) kan ett termiskt solenergisystem anslutas. Solenergi kan tillföras både vid uppvärmningsdrift och vid varmvattendrift. En differenstemperaturreglering för solenergisystemet finns inbyggd i reglersystemet på LWZ 303 SOL. En värmeväxlare (4) som är inbyggd i uteluftflödet förvärmer uteluften och förhindrar på så sätt frysning hos korsmotströmsvärmeväxlaren för bostadsventilationen. Om det finns tillräckligt med solenergi värms uteluften upp indirekt med hjälp av solenergin. 9

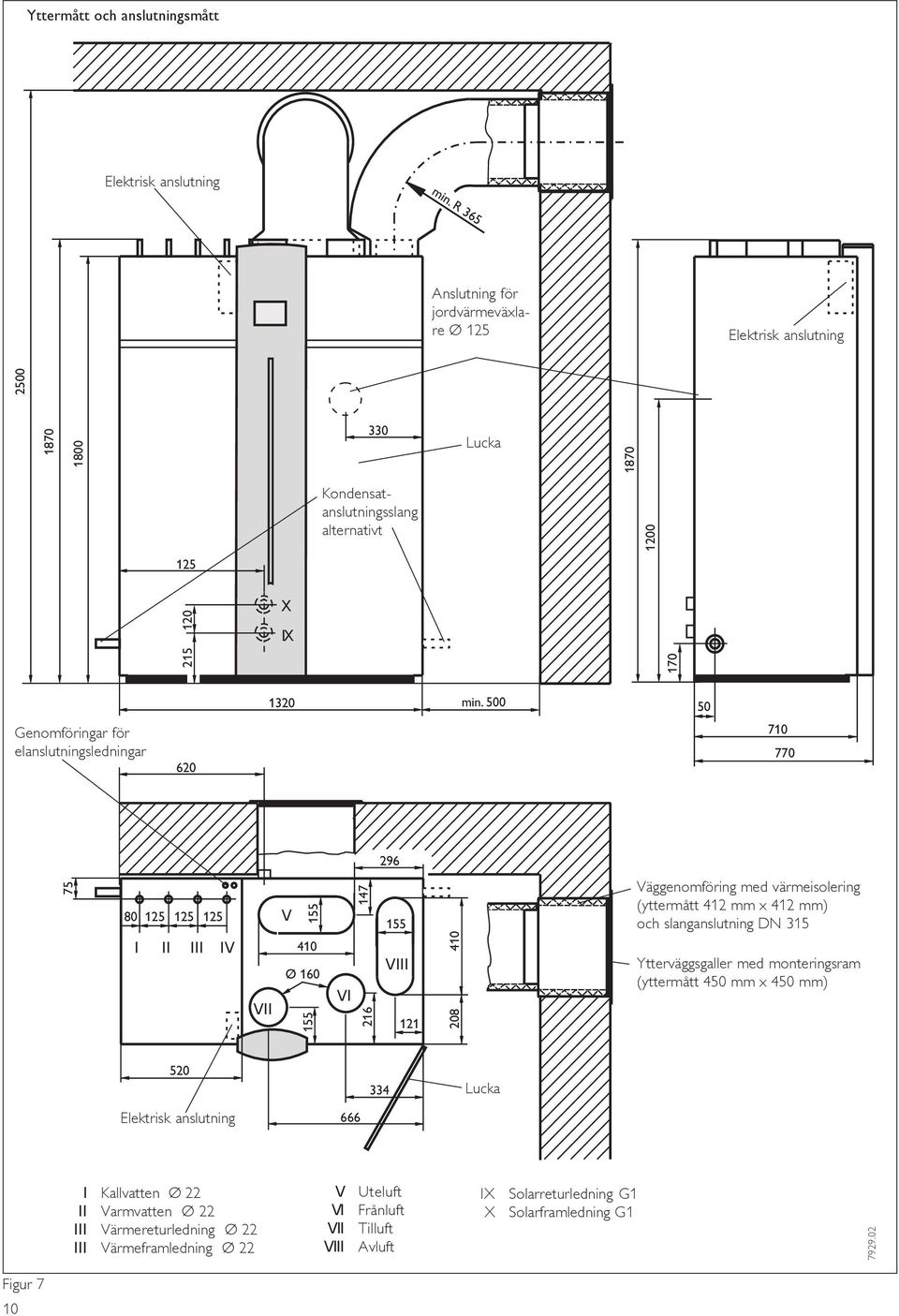

10 Yttermått och anslutningsmått Elektrisk anslutning min. R 365 Anslutning för jordvärmeväxlare Ø 25 Elektrisk anslutning Lucka Kondensatanslutningsslang alternativt X IX min Genomföringar för elanslutningsledningar I II III IV VII V Ø 60 VI VIII Väggenomföring med värmeisolering (yttermått 42 mm x 42 mm) och slanganslutning D 35 Ytterväggsgaller med monteringsram (yttermått 450 mm x 450 mm) Lucka Elektrisk anslutning 666 I Kallvatten Ø 22 II Varmvatten Ø 22 III Värmereturledning Ø 22 III Värmeframledning Ø 22 V VI VII VIII Uteluft Frånluft Tilluft Avluft IX X Solarreturledning G Solarframledning G Figur 7 0

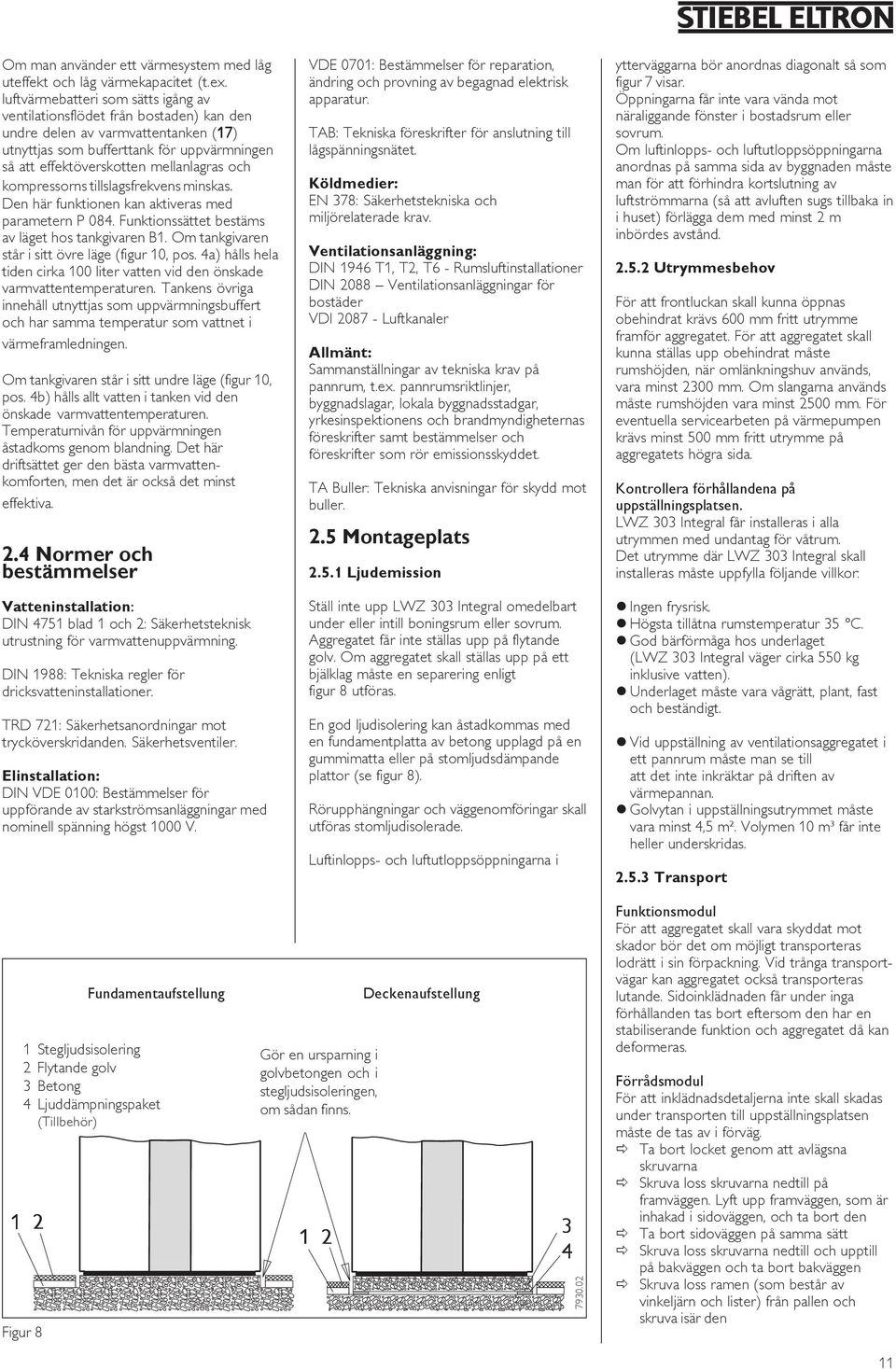

11 Om man använder ett värmesystem med låg uteffekt och låg värmekapacitet (t.ex. luftvärmebatteri som sätts igång av ventilationsflödet från bostaden) kan den undre delen av varmvattentanken (7 7) utnyttjas som bufferttank för uppvärmningen så att effektöverskotten mellanlagras och kompressorns tillslagsfrekvens minskas. Den här funktionen kan aktiveras med parametern P 084. Funktionssättet bestäms av läget hos tankgivaren B. Om tankgivaren står i sitt övre läge (figur 0, pos. 4a) hålls hela tiden cirka 00 liter vatten vid den önskade varmvattentemperaturen. Tankens övriga innehåll utnyttjas som uppvärmningsbuffert och har samma temperatur som vattnet i värmeframledningen. Om tankgivaren står i sitt undre läge (figur 0, pos. 4b) hålls allt vatten i tanken vid den önskade varmvattentemperaturen. Temperaturnivån för uppvärmningen åstadkoms genom blandning. Det här driftsättet ger den bästa varmvattenkomforten, men det är också det minst effektiva. 2.4 ormer och bestämmelser Vatteninstallation: DI 475 blad och 2: Säkerhetsteknisk utrustning för varmvattenuppvärmning. DI 988: Tekniska regler för dricksvatteninstallationer. TRD 72: Säkerhetsanordningar mot trycköverskridanden. Säkerhetsventiler. Elinstallation: DI VDE 000: Bestämmelser för uppförande av starkströmsanläggningar med nominell spänning högst 000 V. VDE 070: Bestämmelser för reparation, ändring och provning av begagnad elektrisk apparatur. TAB: Tekniska föreskrifter för anslutning till lågspänningsnätet. Köldmedier: E 378: Säkerhetstekniska och miljörelaterade krav. Ventilationsanläggning: DI 946 T, T2, T6 - Rumsluftinstallationer DI 2088 Ventilationsanläggningar för bostäder VDI Luftkanaler Allmänt: Sammanställningar av tekniska krav på pannrum, t.ex. pannrumsriktlinjer, byggnadslagar, lokala byggnadsstadgar, yrkesinspektionens och brandmyndigheternas föreskrifter samt bestämmelser och föreskrifter som rör emissionsskyddet. TA Buller: Tekniska anvisningar för skydd mot buller. 2.5 Montageplats 2.5. Ljudemission Ställ inte upp LWZ 303 Integral omedelbart under eller intill boningsrum eller sovrum. Aggregatet får inte ställas upp på flytande golv. Om aggregatet skall ställas upp på ett bjälklag måste en separering enligt figur 8 utföras. En god ljudisolering kan åstadkommas med en fundamentplatta av betong upplagd på en gummimatta eller på stomljudsdämpande plattor (se figur 8). Rörupphängningar och väggenomföringar skall utföras stomljudisolerade. Luftinlopps- och luftutloppsöppningarna i ytterväggarna bör anordnas diagonalt så som figur 7 visar. Öppningarna får inte vara vända mot näraliggande fönster i bostadsrum eller sovrum. Om luftinlopps- och luftutloppsöppningarna anordnas på samma sida av byggnaden måste man för att förhindra kortslutning av luftströmmarna (så att avluften sugs tillbaka in i huset) förlägga dem med minst 2 m inbördes avstånd Utrymmesbehov För att frontluckan skall kunna öppnas obehindrat krävs 600 mm fritt utrymme framför aggregatet. För att aggregatet skall kunna ställas upp obehindrat måste rumshöjden, när omlänkningshuv används, vara minst 2300 mm. Om slangarna används måste rumshöjden vara minst 2500 mm. För eventuella servicearbeten på värmepumpen krävs minst 500 mm fritt utrymme på aggregatets högra sida. Kontrollera förhållandena på uppställningsplatsen. LWZ 303 Integral får installeras i alla utrymmen med undantag för våtrum. Det utrymme där LWZ 303 Integral skall installeras måste uppfylla följande villkor:! Ingen frysrisk.! Högsta tillåtna rumstemperatur 35 C.! God bärförmåga hos underlaget (LWZ 303 Integral väger cirka 550 kg inklusive vatten).! Underlaget måste vara vågrätt, plant, fast och beständigt.! Vid uppställning av ventilationsaggregatet i ett pannrum måste man se till att det inte inkräktar på driften av värmepannan.! Golvytan i uppställningsutrymmet måste vara minst 4,5 m². Volymen 0 m³ får inte heller underskridas Transport Stegljudsisolering 2 Flytande golv 3 Betong 4 Ljuddämpningspaket (Tillbehör) 2 Figur 8 Fundamentaufstellung Gör en ursparning i golvbetongen och i stegljudsisoleringen, om sådan finns. 2 Deckenaufstellung Funktionsmodul För att aggregatet skall vara skyddat mot skador bör det om möjligt transporteras lodrätt i sin förpackning. Vid trånga transportvägar kan aggregatet också transporteras lutande. Sidoinklädnaden får under inga förhållanden tas bort eftersom den har en stabiliserande funktion och aggregatet då kan deformeras. Förrådsmodul För att inklädnadsdetaljerna inte skall skadas under transporten till uppställningsplatsen måste de tas av i förväg. " Ta bort locket genom att avlägsna skruvarna " Skruva loss skruvarna nedtill på framväggen. Lyft upp framväggen, som är inhakad i sidoväggen, och ta bort den " Ta bort sidoväggen på samma sätt " Skruva loss skruvarna nedtill och upptill på bakväggen och ta bort bakväggen " Skruva loss ramen (som består av vinkeljärn och lister) från pallen och skruva isär den

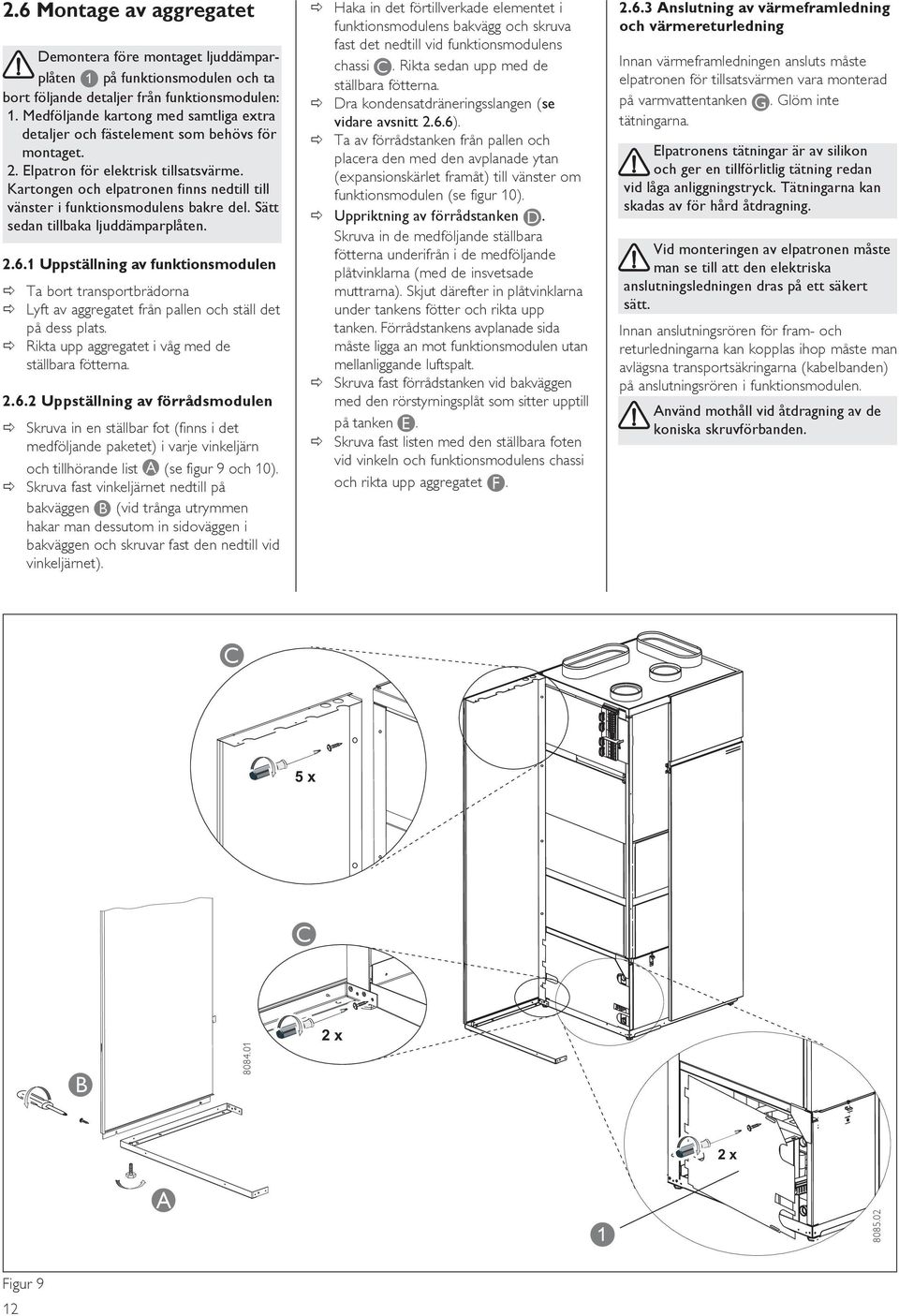

12 2.6 Montage av aggregatet Demontera före montaget ljuddämparplåten på funktionsmodulen och ta bort följande detaljer från funktionsmodulen:. Medföljande kartong med samtliga extra detaljer och fästelement som behövs för montaget. 2. Elpatron för elektrisk tillsatsvärme. Kartongen och elpatronen finns nedtill till vänster i funktionsmodulens bakre del. Sätt sedan tillbaka ljuddämparplåten Uppställning av funktionsmodulen " Ta bort transportbrädorna " Lyft av aggregatet från pallen och ställ det på dess plats. " Rikta upp aggregatet i våg med de ställbara fötterna Uppställning av förrådsmodulen " Skruva in en ställbar fot (finns i det medföljande paketet) i varje vinkeljärn och tillhörande list (se figur 9 och 0). " Skruva fast vinkeljärnet nedtill på bakväggen (vid trånga utrymmen hakar man dessutom in sidoväggen i bakväggen och skruvar fast den nedtill vid vinkeljärnet). " Haka in det förtillverkade elementet i funktionsmodulens bakvägg och skruva fast det nedtill vid funktionsmodulens chassi. Rikta sedan upp med de ställbara fötterna. " Dra kondensatdräneringsslangen (se vidare avsnitt 2.6.6). " Ta av förrådstanken från pallen och placera den med den avplanade ytan (expansionskärlet framåt) till vänster om funktionsmodulen (se figur 0). " Uppriktning av förrådstanken. Skruva in de medföljande ställbara fötterna underifrån i de medföljande plåtvinklarna (med de insvetsade muttrarna). Skjut därefter in plåtvinklarna under tankens fötter och rikta upp tanken. Förrådstankens avplanade sida måste ligga an mot funktionsmodulen utan mellanliggande luftspalt. " Skruva fast förrådstanken vid bakväggen med den rörstyrningsplåt som sitter upptill på tanken. " Skruva fast listen med den ställbara foten vid vinkeln och funktionsmodulens chassi och rikta upp aggregatet Anslutning av värmeframledning och värmereturledning Innan värmeframledningen ansluts måste elpatronen för tillsatsvärmen vara monterad på varmvattentanken. Glöm inte tätningarna. Elpatronens tätningar är av silikon och ger en tillförlitlig tätning redan vid låga anliggningstryck. Tätningarna kan skadas av för hård åtdragning. Vid monteringen av elpatronen måste man se till att den elektriska anslutningsledningen dras på ett säkert sätt. Innan anslutningsrören för fram- och returledningarna kan kopplas ihop måste man avlägsna transportsäkringarna (kabelbanden) på anslutningsrören i funktionsmodulen. Använd mothåll vid åtdragning av de koniska skruvförbanden. 5x x 2x Figur 9 2

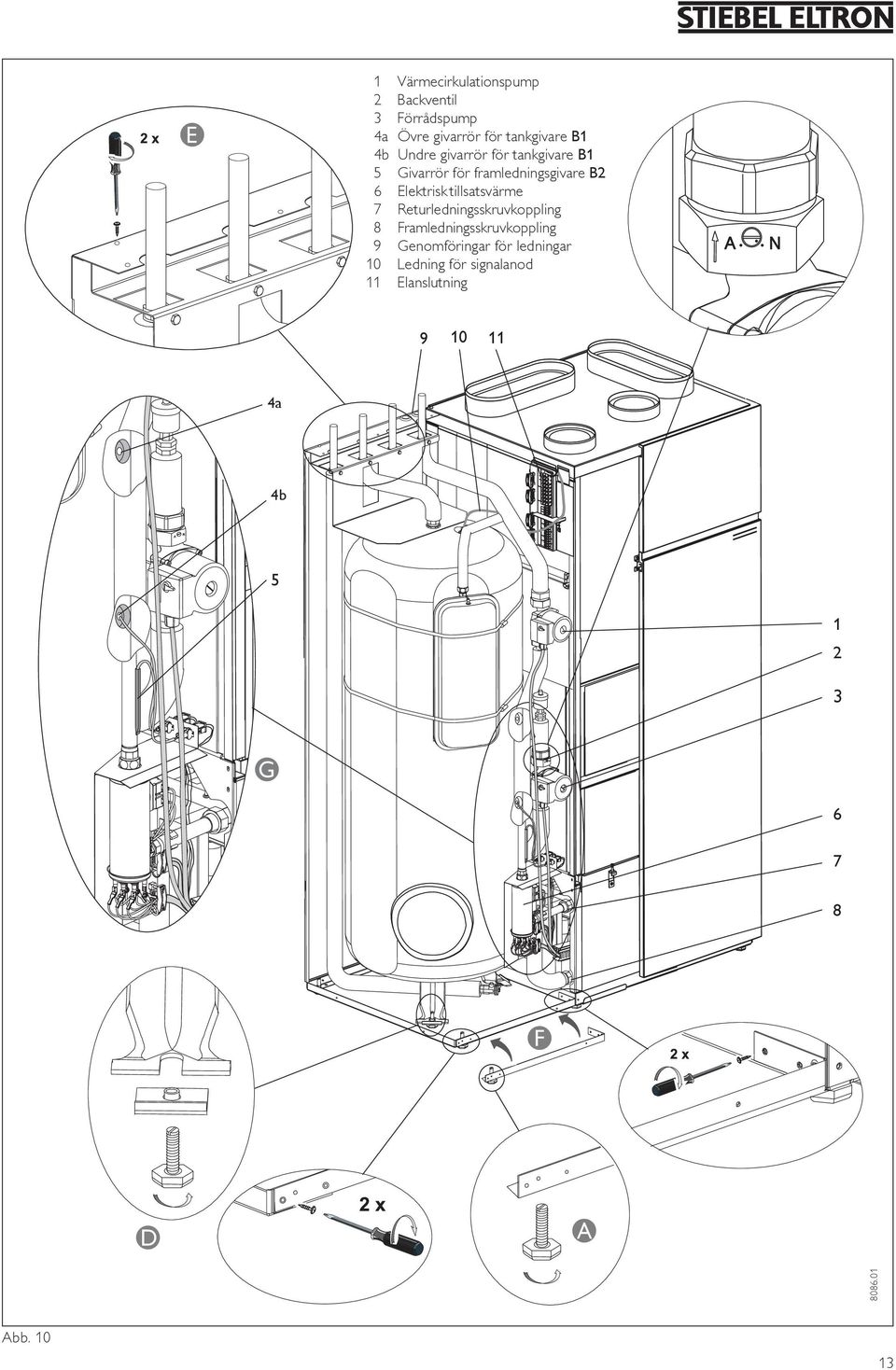

13 Värmecirkulationspump 2 Backventil 3 Förrådspump 4a Övre givarrör för tankgivare B 4b Undre givarrör för tankgivare B 5 Givarrör för framledningsgivare B2 6 Elektrisk tillsatsvärme 7 Returledningsskruvkoppling 8 Framledningsskruvkoppling 9 Genomföringar för ledningar 0 Ledning för signalanod Elanslutning 9 0 4a 4b Abb. 0 3

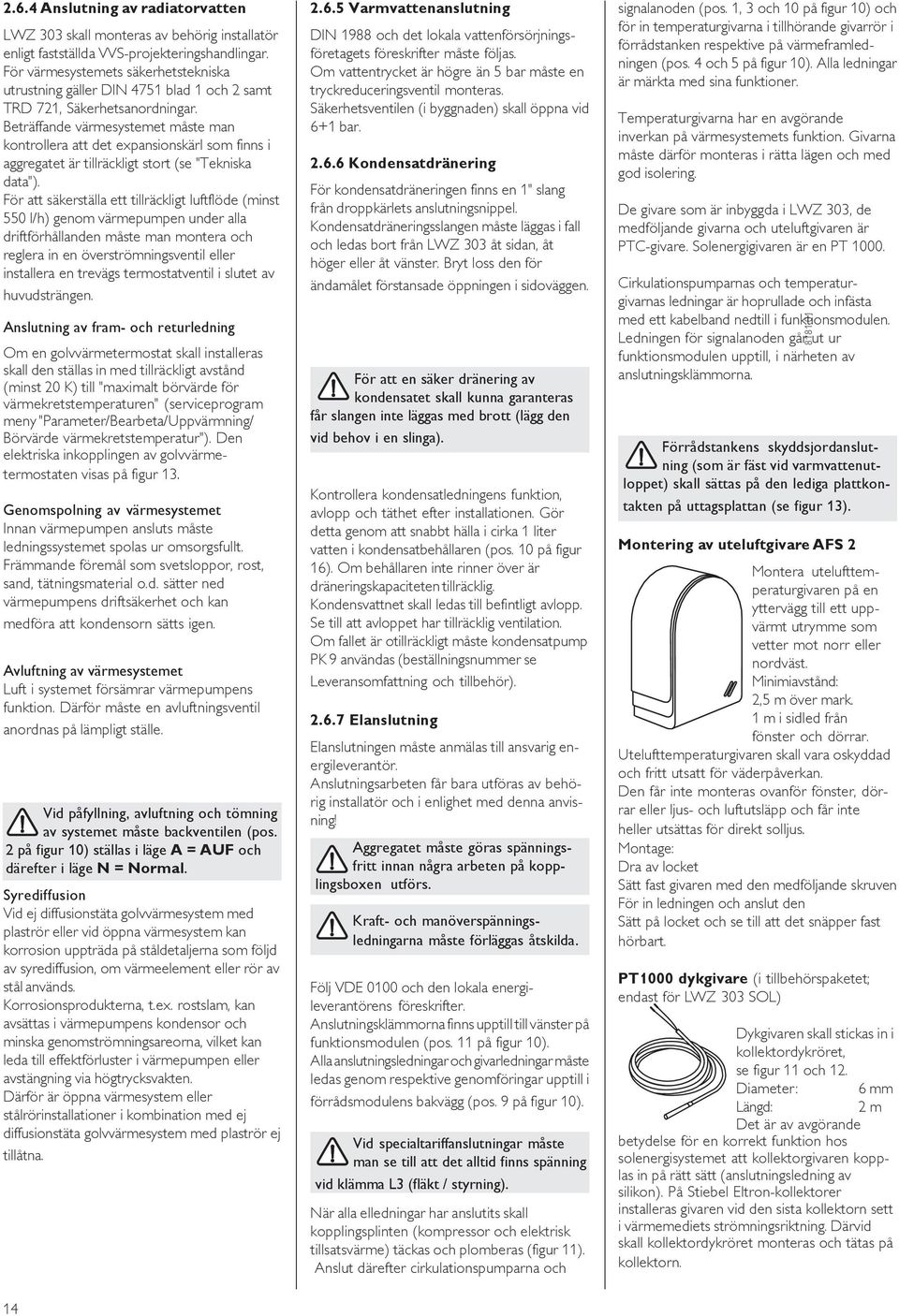

14 2.6.4 Anslutning av radiatorvatten LWZ 303 skall monteras av behörig installatör enligt fastställda VVS-projekteringshandlingar. För värmesystemets säkerhetstekniska utrustning gäller DI 475 blad och 2 samt TRD 72, Säkerhetsanordningar. Beträffande värmesystemet måste man kontrollera att det expansionskärl som finns i aggregatet är tillräckligt stort (se "Tekniska data"). För att säkerställa ett tillräckligt luftflöde (minst 550 l/h) genom värmepumpen under alla driftförhållanden måste man montera och reglera in en överströmningsventil eller installera en trevägs termostatventil i slutet av huvudsträngen. Anslutning av fram- och returledning Om en golvvärmetermostat skall installeras skall den ställas in med tillräckligt avstånd (minst 20 K) till "maximalt börvärde för värmekretstemperaturen" (serviceprogram meny "Parameter/Bearbeta/Uppvärmning/ Börvärde värmekretstemperatur"). Den elektriska inkopplingen av golvvärmetermostaten visas på figur 3. Genomspolning av värmesystemet Innan värmepumpen ansluts måste ledningssystemet spolas ur omsorgsfullt. Främmande föremål som svetsloppor, rost, sand, tätningsmaterial o.d. sätter ned värmepumpens driftsäkerhet och kan medföra att kondensorn sätts igen. Avluftning av värmesystemet Luft i systemet försämrar värmepumpens funktion. Därför måste en avluftningsventil anordnas på lämpligt ställe. Vid påfyllning, avluftning och tömning av systemet måste backventilen (pos. 2 på figur 0) ställas i läge A = AUF och därefter i läge = ormal. Syrediffusion Vid ej diffusionstäta golvvärmesystem med plaströr eller vid öppna värmesystem kan korrosion uppträda på ståldetaljerna som följd av syrediffusion, om värmeelement eller rör av stål används. Korrosionsprodukterna, t.ex. rostslam, kan avsättas i värmepumpens kondensor och minska genomströmningsareorna, vilket kan leda till effektförluster i värmepumpen eller avstängning via högtrycksvakten. Därför är öppna värmesystem eller stålrörinstallationer i kombination med ej diffusionstäta golvvärmesystem med plaströr ej tillåtna Varmvattenanslutning DI 988 och det lokala vattenförsörjningsföretagets föreskrifter måste följas. Om vattentrycket är högre än 5 bar måste en tryckreduceringsventil monteras. Säkerhetsventilen (i byggnaden) skall öppna vid 6+ bar Kondensatdränering För kondensatdräneringen finns en " slang från droppkärlets anslutningsnippel. Kondensatdräneringsslangen måste läggas i fall och ledas bort från LWZ 303 åt sidan, åt höger eller åt vänster. Bryt loss den för ändamålet förstansade öppningen i sidoväggen. För att en säker dränering av kondensatet skall kunna garanteras får slangen inte läggas med brott (lägg den vid behov i en slinga). Kontrollera kondensatledningens funktion, avlopp och täthet efter installationen. Gör detta genom att snabbt hälla i cirka liter vatten i kondensatbehållaren (pos. 0 på figur 6). Om behållaren inte rinner över är dräneringskapaciteten tillräcklig. Kondensvattnet skall ledas till befintligt avlopp. Se till att avloppet har tillräcklig ventilation. Om fallet är otillräckligt måste kondensatpump PK 9 användas (beställningsnummer se Leveransomfattning och tillbehör) Elanslutning Elanslutningen måste anmälas till ansvarig energileverantör. Anslutningsarbeten får bara utföras av behörig installatör och i enlighet med denna anvisning! Aggregatet måste göras spänningsfritt innan några arbeten på kopplingsboxen utförs. Kraft- och manöverspänningsledningarna måste förläggas åtskilda. Följ VDE 000 och den lokala energileverantörens föreskrifter. Anslutningsklämmorna finns upptill till vänster på funktionsmodulen (pos. på figur 0). Alla anslutningsledningar och givarledningar måste ledas genom respektive genomföringar upptill i förrådsmodulens bakvägg (pos. 9 på figur 0). Vid specialtariffanslutningar måste man se till att det alltid finns spänning vid klämma L3 (fläkt / styrning). är alla elledningar har anslutits skall kopplingsplinten (kompressor och elektrisk tillsatsvärme) täckas och plomberas (figur ). Anslut därefter cirkulationspumparna och signalanoden (pos., 3 och 0 på figur 0) och för in temperaturgivarna i tillhörande givarrör i förrådstanken respektive på värmeframledningen (pos. 4 och 5 på figur 0). Alla ledningar är märkta med sina funktioner. Temperaturgivarna har en avgörande inverkan på värmesystemets funktion. Givarna måste därför monteras i rätta lägen och med god isolering. De givare som är inbyggda i LWZ 303, de medföljande givarna och uteluftgivaren är PTC-givare. Solenergigivaren är en PT 000. Cirkulationspumparnas och temperaturgivarnas ledningar är hoprullade och infästa med ett kabelband nedtill i funktionsmodulen. Ledningen för signalanoden går ut ur funktionsmodulen upptill, i närheten av anslutningsklämmorna Förrådstankens skyddsjordanslutning (som är fäst vid varmvattenutloppet) skall sättas på den lediga plattkontakten på uttagsplattan (se figur 3). Montering av uteluftgivare AFS 2 Montera utelufttemperaturgivaren på en yttervägg till ett uppvärmt utrymme som vetter mot norr eller nordväst. Minimiavstånd: 2,5 m över mark. m i sidled från fönster och dörrar. Utelufttemperaturgivaren skall vara oskyddad och fritt utsatt för väderpåverkan. Den får inte monteras ovanför fönster, dörrar eller ljus- och luftutsläpp och får inte heller utsättas för direkt solljus. Montage: Dra av locket Sätt fast givaren med den medföljande skruven För in ledningen och anslut den Sätt på locket och se till att det snäpper fast hörbart. PT000 dykgivare (i tillbehörspaketet; endast för LWZ 303 SOL) Dykgivaren skall stickas in i kollektordykröret, se figur och 2. Diameter: 6 mm Längd: 2 m Det är av avgörande betydelse för en korrekt funktion hos solenergisystemet att kollektorgivaren kopplas in på rätt sätt (anslutningsledning av silikon). På Stiebel Eltron-kollektorer installeras givaren vid den sista kollektorn sett i värmemediets strömningsriktning. Därvid skall kollektordykröret monteras och tätas på kollektorn. 4

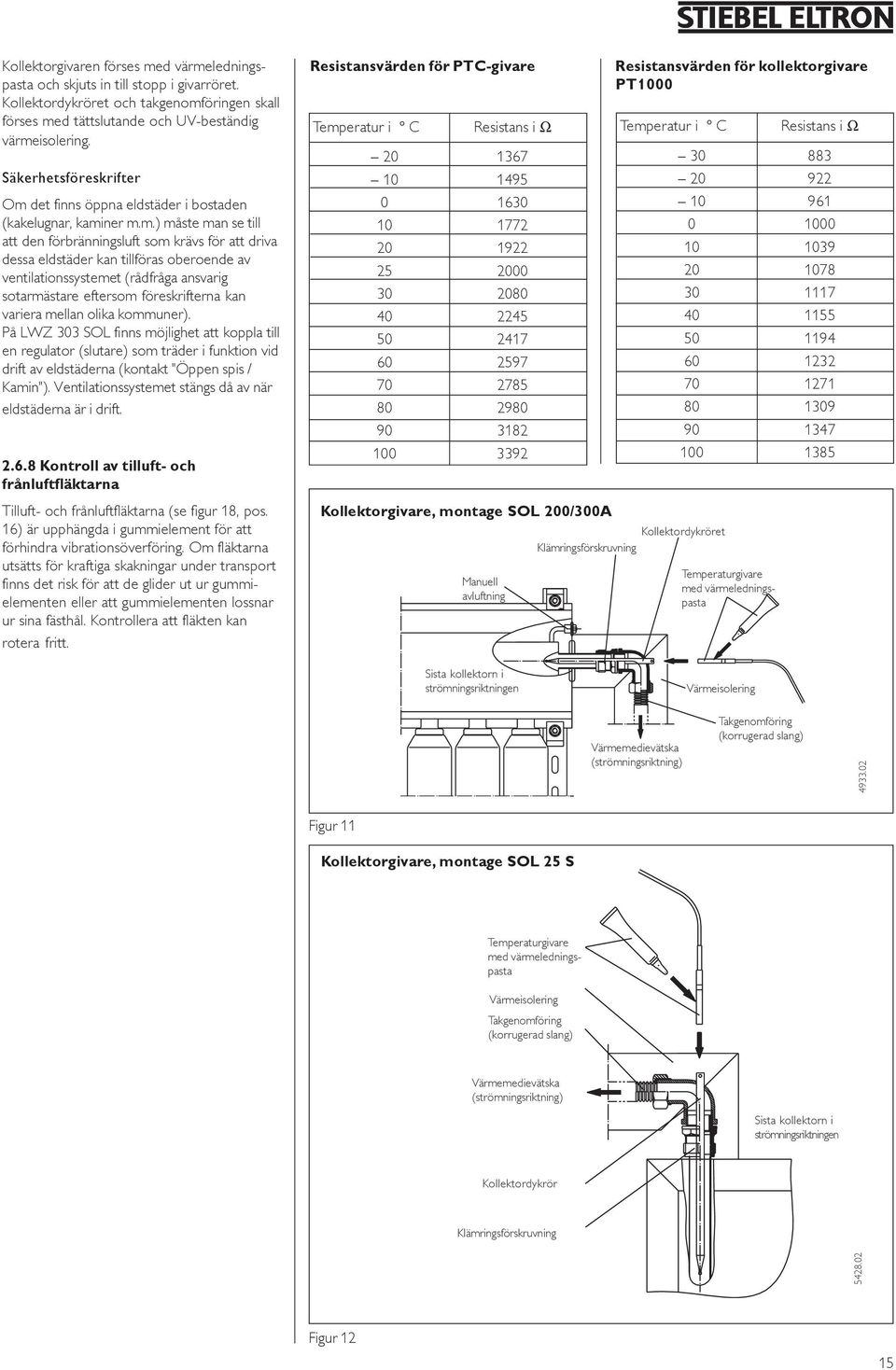

15 Kollektorgivaren förses med värmeledningspasta och skjuts in till stopp i givarröret. Kollektordykröret och takgenomföringen skall förses med tättslutande och UV-beständig värmeisolering. Säkerhetsföreskrifter Om det finns öppna eldstäder i bostaden (kakelugnar, kaminer m.m.) måste man se till att den förbränningsluft som krävs för att driva dessa eldstäder kan tillföras oberoende av ventilationssystemet (rådfråga ansvarig sotarmästare eftersom föreskrifterna kan variera mellan olika kommuner). På LWZ 303 SOL finns möjlighet att koppla till en regulator (slutare) som träder i funktion vid drift av eldstäderna (kontakt "Öppen spis / Kamin"). Ventilationssystemet stängs då av när eldstäderna är i drift Kontroll av tilluft- och frånluftfläktarna Tilluft- och frånluftfläktarna (se figur 8, pos. 6) är upphängda i gummielement för att förhindra vibrationsöverföring. Om fläktarna utsätts för kraftiga skakningar under transport finns det risk för att de glider ut ur gummielementen eller att gummielementen lossnar ur sina fästhål. Kontrollera att fläkten kan rotera fritt. Resistansvärden för PTC-givare Temperatur i C Resistans i Ω Kollektorgivare, montage SOL 200/300A Manuell avluftning Resistansvärden för kollektorgivare PT000 Temperatur i C Kollektordykröret Klämringsförskruvning Resistans i Ω Temperaturgivare med värmeledningspasta Sista kollektorn i strömningsriktningen Värmeisolering Värmemedievätska (strömningsriktning) Takgenomföring (korrugerad slang) Figur Kollektorgivare, montage SOL 25 S Temperaturgivare med värmeledningspasta Värmeisolering Takgenomföring (korrugerad slang) Värmemedievätska (strömningsriktning) Sista kollektorn i strömningsriktningen Kollektordykrör Klämringsförskruvning Figur 2 5

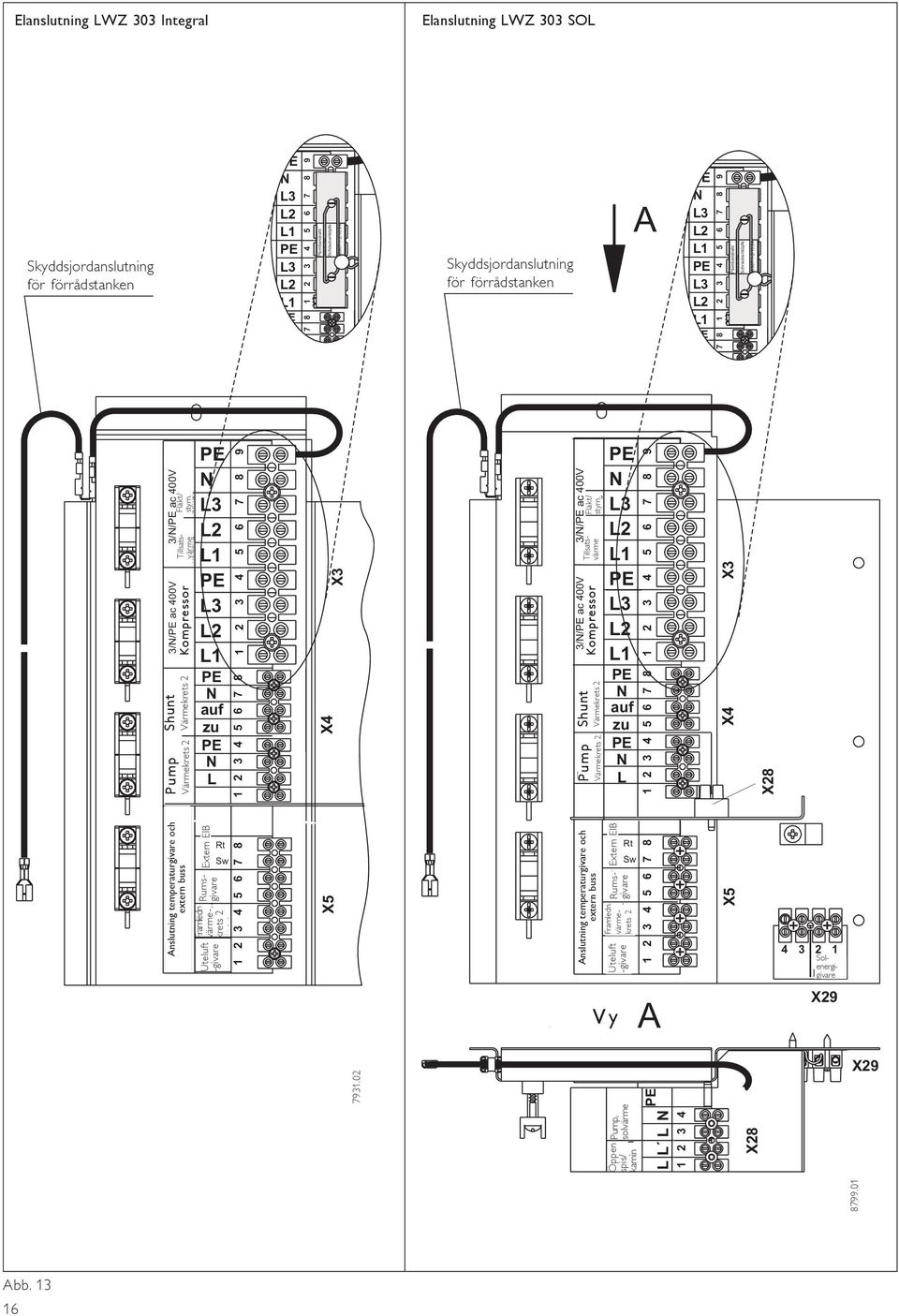

16 Elanslutning LWZ 303 Integral Elanslutning LWZ 303 SOL Skyddsjordanslutning för förrådstanken L3 L L3 L X3 Plombendraht durch die Schraubenköpfe 58907/-2/0.84 Skyddsjordanslutning för förrådstanken A L3 L L3 L X3 Plombendraht durch die Schraubenköpfe 58907/-2/0.84 3// ac 400V 3// ac 400V Mischer Pumpe Fläkt/ styrn. Lüfter/ Strng. Kompressor Verdichter Shunt Värmekrets 2 Kompressor 2. Heizkreiz 2. Heizkreiz Pump Värmekrets 2 Anschluss Temperaturfühler und BUS extern L3 L L3 L auf zu L EIB extern Ergänzungsheizung Raum- Fühler Außen- Fühler Rt Sw X3 X5 X Vorlauf 2. Heizkreis Anslutning temperaturgivare och och extern extern buss buss Framledn. Uteluft Rumsgivare värmekrets -givare 2 Extern EIB 3// ac 400V 3// ac 400V Mischer Pumpe Lüfter/ Strng. Fläkt/ styrn. Verdichter Kompressor Shunt Pump 2. Heizkreiz Värmekrets 2 2. Heizkreiz Värmekrets 2 Anslutning temperaturgivare och extern buss Anschluss Temperaturfühler und BUS extern L3 L L3 L auf zu L Extern EIB EIB extern Vorlauf 2. Heizkreis Ergänzungsheizung Raum- Fühler Außen- Fühler Rt Sw Rumsgivare Framledn. värmekrets 2 Uteluft -givare X5 X4 X3 X28 Tillsatsvärme Tillsatsvärme Sol- Solar energi- givare Fühler Ansicht Vy A X29 Pumpe Solar Pump, solvärme Ofen/ Kamin Öppen spis/ kamin L L L X28 X29 Abb. 3 6

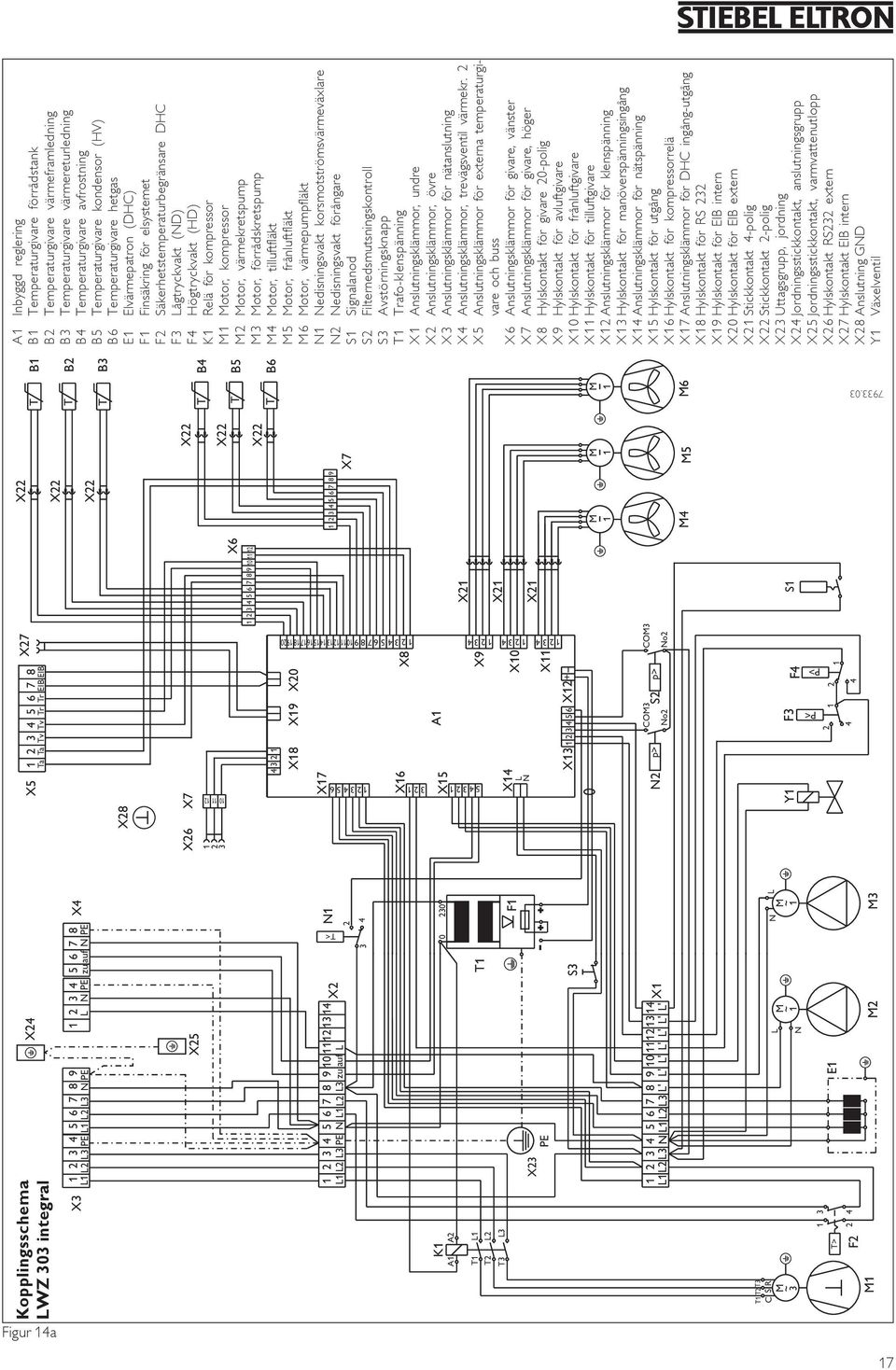

17 B Kopplingsschema LWZ 303 integral B2 B3 B4 A Inbyggd reglering B Temperaturgivare förrådstank B2 Temperaturgivare värmeframledning B3 Temperaturgivare värmereturledning B4 Temperaturgivare avfrostning B5 Temperaturgivare kondensor (HV) B6 Temperaturgivare hetgas E Elvärmepatron (DHC) F Finsäkring för elsystemet F2 Säkerhetstemperaturbegränsare DHC F3 Lågtryckvakt (D) F4 Högtryckvakt (HD) K Relä för kompressor M Motor, kompressor M2 Motor, värmekretspump M3 Motor, förrådskretspump M4 Motor, tilluftfläkt M5 Motor, frånluftfläkt M6 Motor, värmepumpfläkt edisningsvakt korsmotströmsvärmeväxlare 2 edisningsvakt förångare S Signalanod S2 Filternedsmutsningskontroll S3 Avstörningsknapp T Trafo-klenspänning X Anslutningsklämmor, undre X2 Anslutningsklämmor, övre X3 Anslutningsklämmor för nätanslutning X4 Anslutningsklämmor, trevägsventil värmekr. 2 X5 Anslutningsklämmor för externa temperaturgivare och buss X6 Anslutningsklämmor för givare, vänster X7 Anslutningsklämmor för givare, höger X8 Hylskontakt för givare 20-polig X9 Hylskontakt för avluftgivare X0 Hylskontakt för frånluftgivare X Hylskontakt för tilluftgivare X2 Anslutningsklämmor för klenspänning X3 Hylskontakt för manöverspänningsingång X4 Anslutningsklämmor för nätspänning X5 Hylskontakt för utgång X6 Hylskontakt för kompressorrelä X7 Anslutningsklämmor för DHC ingång-utgång X8 Hylskontakt för RS 232 X9 Hylskontakt för EIB intern X20 Hylskontakt för EIB extern X2 Stickkontakt 4-polig X22 Stickkontakt 2-polig X23 Uttagsgrupp, jordning X24 Jordningsstickkontakt, anslutningsgrupp X25 Jordningsstickkontakt, varmvattenutlopp X26 Hylskontakt RS232 extern X27 Hylskontakt EIB intern X28 Anslutning GD Y Växelventil B5 B6 X22 X22 X22 T T T X22 X22 X22 T T T X7 M M M M4 M5 M X X2 X2 X2 S X Ta Ta Tv Tv Tr Tr EIB EIB X27 X7 X8 X9 X20 X7 X6 X8 X A X9 X26 T< L +- 2 p> COM3 COM3 o2 S2 o2 Y F3 F4 P< P> 0 2 X4 X3 X X0 X p> X28 23 X X3 X4 L L3 L L3 L zu auf X L L3 L L3 zu auf X2 L K A A T T2 L T3 L3 X23 T F S LL3 L L3 L' L' L' L' L' L' L' X T T2 T3 C S R M ~ 3 L M ~ M T> F E M2 Figur 4a L M ~ M3 7

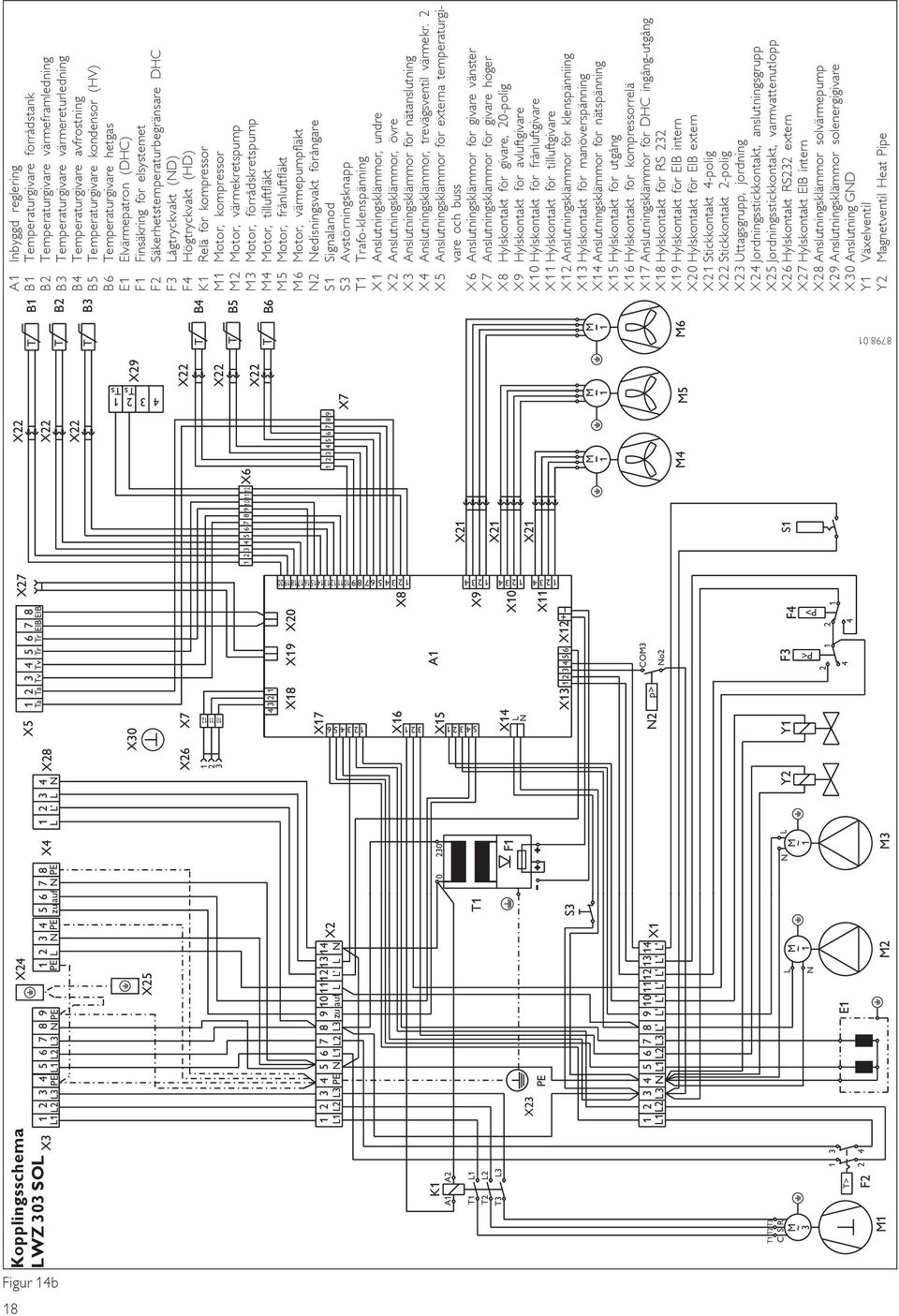

18 B B2 B3 B4 B5 B6 X22 X22 X22 T T T X29 X22 X22 X22 T T T X7 M M M M4 M5 M6 X X2 X2 X2 S X Ta Ta Tv Tv Tr Tr EIB EIB X27 X7 X8 X9 X20 X7 X6 X X A L +- X9 2 p> COM3 o2 F3 Y F4 P< P> Ts Ts X30 X4 X3 X X0 Kopplingsschema LWZ 303 SOL A Inbyggd reglering B Temperaturgivare förrådstank B2 Temperaturgivare värmeframledning B3 Temperaturgivare värmereturledning B4 Temperaturgivare avfrostning B5 Temperaturgivare kondensor (HV) B6 Temperaturgivare hetgas E Elvärmepatron (DHC) F Finsäkring för elsystemet F2 Säkerhetstemperaturbegränsare DHC F3 Lågtryckvakt (D) F4 Högtryckvakt (HD) K Relä för kompressor M Motor, kompressor M2 Motor, värmekretspump M3 Motor, förrådskretspump M4 Motor, tilluftfläkt M5 Motor, frånluftfläkt M6 Motor, värmepumpfläkt 2 edisningsvakt förångare S Signalanod S3 Avstörningsknapp T Trafo-klenspänning X Anslutningsklämmor, undre X2 Anslutningsklämmor, övre X3 Anslutningsklämmor för nätanslutning X4 Anslutningsklämmor, trevägsventil värmekr. 2 X5 Anslutningsklämmor för externa temperaturgivare och buss X6 Anslutningsklämmor för givare vänster X7 Anslutningsklämmor för givare höger X8 Hylskontakt för givare, 20-polig X9 Hylskontakt för avluftgivare X0 Hylskontakt för frånluftgivare X Hylskontakt för tilluftgivare X2 Anslutningsklämmor för klenspänniing X3 Hylskontakt för manöverspänning X4 Anslutningsklämmor för nätspänning X5 Hylskontakt för utgång X6 Hylskontakt för kompressorrelä X7 Anslutningsklämmor för DHC ingång-utgång X8 Hylskontakt för RS 232 X9 Hylskontakt för EIB intern X20 Hylskontakt för EIB extern X2 Stickkontakt 4-polig X22 Stickkontakt 2-polig X23 Uttagsgrupp, jordning X24 Jordningsstickkontakt, anslutningsgrupp X25 Jordningsstickkontakt, varmvattenutlopp X26 Hylskontakt RS232 extern X27 Hylskontakt EIB intern X28 Anslutningsklämmor solvärmepump X29 Anslutningsklämmor solenergigivare X30 Anslutning GD Y Växelventil Y2 Magnetventil Heat Pipe X X28 X L L3 L L3 X X3 X4 2 3 L zu auf L L L 4 X L L L L3 L L3 zu auf X2 L K A A T T2 L T3 L3 X23 T F S LL3 L L3 L' L' L' L' L' L' L' X T T2 T3 C S R M ~ 3 L M ~ M ~ L Y2 M T> F E M2 M3 Figur 4b 8

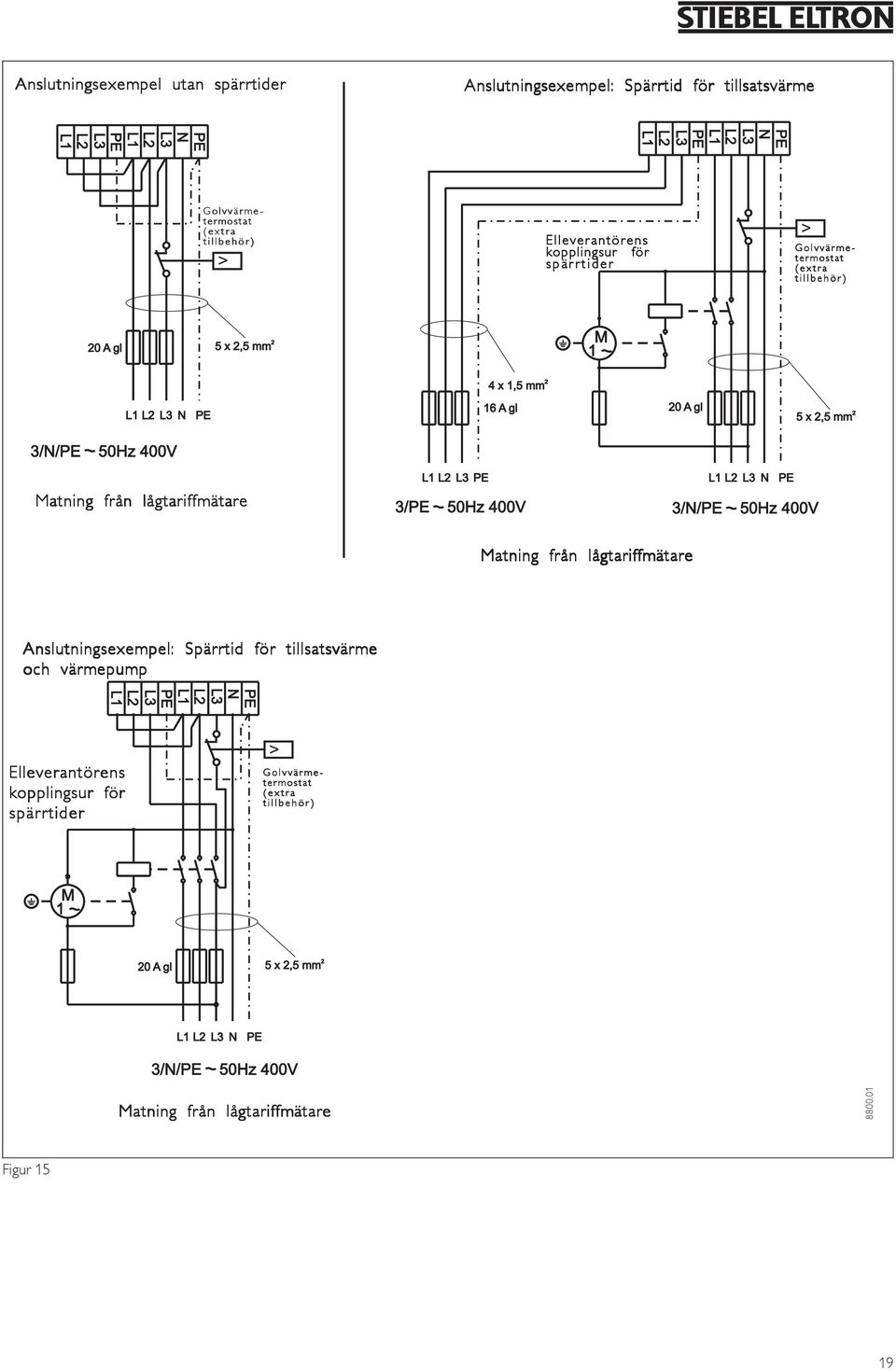

19 L3 L L3 L L3 L L3 L L3 L L3 L Anslutningsexempel Anschlussbeispiel ohne utan Sperrzeiten spärrtider Anschlussbeispiel: Anslutningsexempel: Sperrzeit Spärrtid für Ergänzungsheizung för tillsatsvärme > Elleverantörens EVU-Schaltuhr kopplingsur för spärrtider für Sperrzeiten > Fußbodenheizungs- Golvvärmethermostat termostat (optional) (extra tillbehör) Golvvärme- termostat Fußbodenheizungs- (extra thermostat tillbehör) (optional) Fußbodenheizungs- Golvvärmethermostat termostat (optional) (extra tillbehör) 20 A gl 5 x 2,5 mm 2 M 4 x,5 mm 2 L L3 6 A gl 20 A gl 5 x 2,5 mm 2 3// 50Hz 400V Matning Versorgung från vom lågtariffmätare iedertarifzähler L L3 3/ 50Hz 400V L L3 3// 50Hz 400V Matning Versorgung från vom lågtariffmätare iedertarifzähler Anschlussbeispiel: Anslutningsexempel: Sperrzeit Spärrtid für Ergänzungsheizung för tillsatsvärme und och Wärmepumpe värmepump Elleverantörens kopplingsur EVU-Schaltuhr för spärrtider für Sperrzeiten > M 20 A gl 5 x 2,5 mm 2 L L3 3// 50Hz 400V Versorgung Matning vom från iedertarifzähler lågtariffmätare Figur 5 9

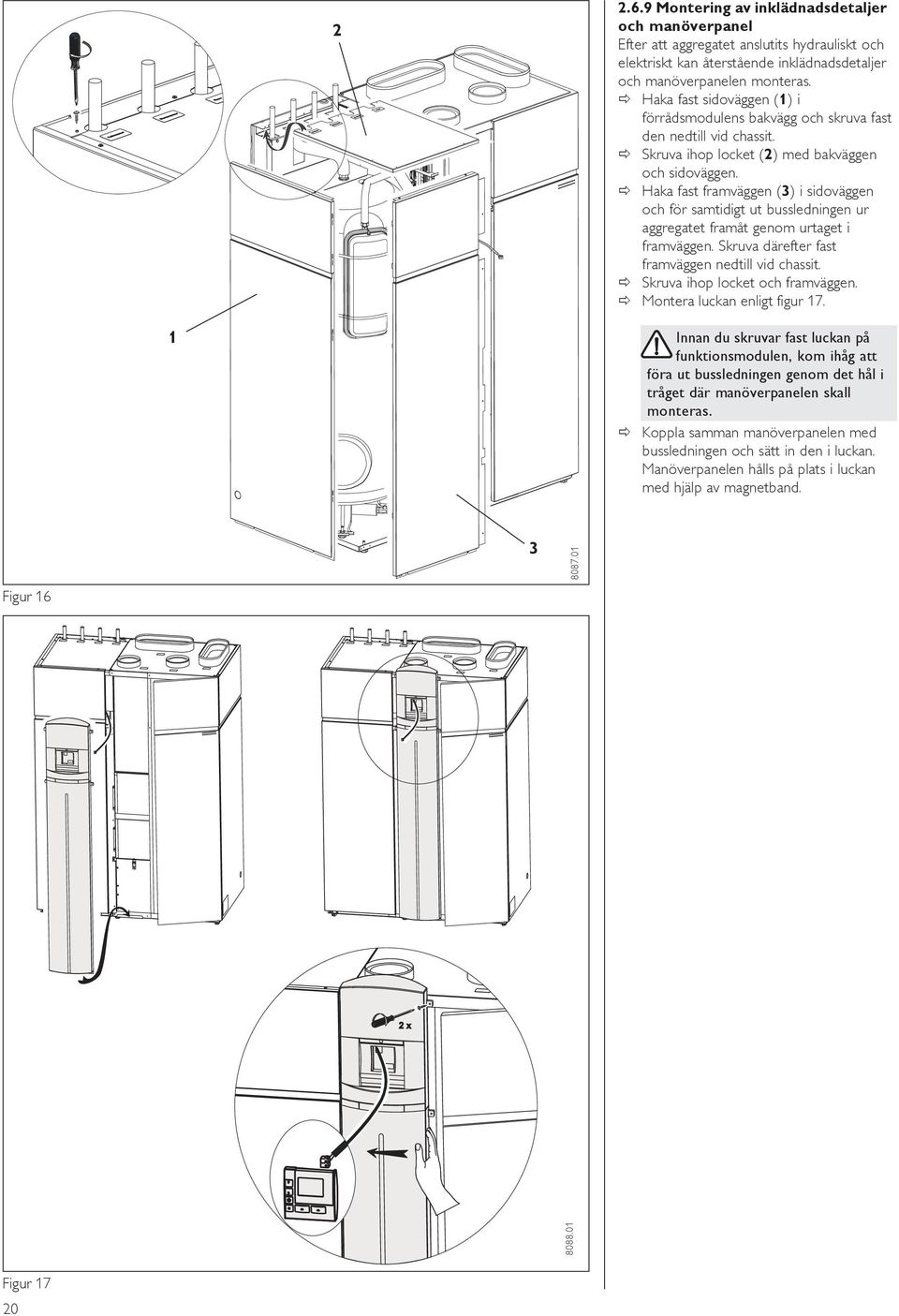

20 Montering av inklädnadsdetaljer och manöverpanel Efter att aggregatet anslutits hydrauliskt och elektriskt kan återstående inklädnadsdetaljer och manöverpanelen monteras. " Haka fast sidoväggen () i förrådsmodulens bakvägg och skruva fast den nedtill vid chassit. " Skruva ihop locket (2) med bakväggen och sidoväggen. " Haka fast framväggen (3) i sidoväggen och för samtidigt ut bussledningen ur aggregatet framåt genom urtaget i framväggen. Skruva därefter fast framväggen nedtill vid chassit. " Skruva ihop locket och framväggen. " Montera luckan enligt figur 7. Innan du skruvar fast luckan på funktionsmodulen, kom ihåg att föra ut bussledningen genom det hål i tråget där manöverpanelen skall monteras. " Koppla samman manöverpanelen med bussledningen och sätt in den i luckan. Manöverpanelen hålls på plats i luckan med hjälp av magnetband. Figur Figur 7 20

21 2.7 Montage av uteluft- och avluftslangar För att leda insugningsluften (uteluften) utifrån till värmepumpen och utblåsningsluften (avluften) ut i fria luften används luftslangar. Dessa är högflexibla, värmeisolerade och självslocknande vid brand enligt ASTMD T Värmeisolerade luftslangar levereras i längder om 4 m (beställningsnummer se Leveransomfattning och tillbehör på sida 7). Anvisningar för dragning av luftslangar Vid tillskärning av rätta längder behövs en vass kniv, och för att skära igenom trådspiralerna behövs en sidavbitare. Luftslangen kan förlängas genom att man drar ut spiralerna (cirka 30 cm). Den totala slanglängden på luftinlopps- och luftutloppssidan får inte överstiga 8 meter. Härvid får högst fyra 90 -böjar med minst 365 mm radie till slangmitt användas. Eftersom luftslangarna är böjliga vill de gärna hänga ned och bör därför fästas upp med högst m inbördes avstånd. Luftslanganslutningar på aggregatet Forma luftslangarnas ändar så att de passar till de ovala slanganslutningsstudsarna på kåpan. Trä luftslangarna över anslutningsstudsarna. Täta innerslangarna med självhäftande band (medföljer aggregatet) mot anslutningsstudsarna. Sätt fast slangarna ordentligt med de slangklämmor som också medföljer aggregatet. Anslutning av luftslangarna till husets yttervägg För anslutning av slangarna till yttervägggenomföringar eller källarfönster finns slanganslutningsgaller eller väggenomföringar med slanganslutning och galler (beställningsnummer se Leveransomfattning och tillbehör på sidan 7). Trä på slangarna, täta dem med självhäftande band och fäst dem med de medföljande slangklämmorna. Både luftinlopps- och luftutloppsöppningen måste alltid vara täckt med trådgaller och slangarna måste vara säkrade så att de inte kan glida av. 2.8 Montage av tilluft- och frånluftrör Installationen utförs med normalt förekommande spiralfalsade rör och rördelar. Installationsmaterialet kan beställas från Stiebel Eltron. Se noga till vid montaget att inga metallspån kommer in i rörsystemet. Om detta trots allt skulle inträffa måste de avlägsnas eftersom de annars kan orsaka skador på fläktarna. Om tilluft- och frånluftrören dras genom ouppvärmda utrymmen måste de vara värmeisolerade. Ljuddämpare I tilluft- och frånluftströmmen och före sovrum rekommenderar vi ljuddämpare. Om tilluft- eller frånluftventilation skall anordnas i ett utrymme med hög ljudnivå måste man före och efter utrymmet montera extra ljuddämpare för att minska ljudtransmissionen till angränsande utrymmen. Rensluckor Eftersom luftkanalerna skall kunna kontrolleras och vid behov rengöras med regelbundna intervaller måste rensluckor anordnas. Till- och frånluftventiler Till- och frånluftventiler för bostadsrum finns i vägg- och takutförande. Vid ventilation av kök måste man se till att frånluftventilen kommer så långt bort från spisen som möjligt. Det är inte tillåtet att ansluta imkåpor till ventilationssystemet! Överluftöppningar Eftersom luften i bostadrum och sovrum enbart blåses in och luften i luft- och fuktbelastade utrymmen enbart sugs ut måste man anordna ventilationsgaller i förbindelsedörrar eller väggar eller också göra en större luftspalt under dörren, så att överluften kan passera fritt ( 7 mm). Säkerhetsföreskrifter Om det finns öppna eldstäder i bostaden (kakelugnar, kaminer m.m.) måste man se till att den förbränningsluft som krävs för att driva dessa eldstäder kan tillföras oberoende av ventilationssystemet (rådfråga ansvarig sotarmästare eftersom föreskrifterna kan variera mellan olika kommuner). På LWZ 303 SOL finns möjlighet att koppla till en regulator (slutare) som träder i funktion vid drift av eldstäderna (kontakt "Öppen spis / Kamin"). Ventilationssystemet stängs då av när eldstäderna är i drift. 2.9 Driftsättning Driftsättning av aggregatet samt instruktion åt innehavaren får endast genomföras av behörig installatör. Driftsättningen av LWZ 303 skall utföras enligt denna drift- och montageanvisning samt enligt den bruksanvisning för reglersystemet som medföljer aggregatet. Vid driftsättningen kan vår kundtjänst hjälpa till mot särskild ersättning. Före driftsättningen måste dock följande punkter kontrolleras:! Värmesystemet Har en överströmningsventil kopplats in i värmekretsen och ställts in på rätt tryck? Har en snabbavluftare kopplats in i värmesystemets returledning? Om ett luftvärmebatteri används som enda värmesystem, har buffertgivaren placerats korrekt och buffertdriften (P84) aktiverats? (Endast LWZ 303 SOL) Har värmesystemet fyllts på till rätt tryck och avluftats och är snabbavluftaren öppen? Har bivalenspunkten (P78) ställts in med hänsyn till husets värmebehov?! Förrådstank Är förrådstanken fylld (öppna varmvattenkranen tills vatten rinner ut)? Har värmekretsens varmvattenpåfyllningsledning avluftats? Står backventilen i läge? Har minst ett tillsatsvärmesteg frigjorts för varmvattendriften?! Temperaturgivare Är uteluftgivaren, framledningsgivaren och förrådstankgivaren rätt placerade och anslutna?! ätanslutning Har nätanslutningen utförts fackmässigt korrekt och har skyddsjorden för förrådstanken blivit ansluten? Värm därefter upp systemet till maximal drifttemperatur och avlufta det på nytt. Vid golvvärme måste den maximala systemtemperaturen kontrolleras. Om golvvärme har installerats kan golvbetongen torkas ut med det värmetorkningsprogram som finns inbyggt i reglersystemet (se bruksanvisningen för reglersystemet). Uttorkningen kan ta lång tid eftersom värmepumpens effekt inte räcker till för denna uppgift. Om så behövs bör man koppla in tillsatsvärmestegen. Under alla omständigheter måste man räkna med en avsevärt högre energiförbrukning under värmetorkningen. Under värmetorkningen bör ventilationen vara påslagen så att fukten kan transporteras 2
