1 Er kontakt: UPPSPÄNNING & AUTOMATISERING RATIONEll PRODUkTION, INvESTERA I framtiden!

2 Toolcenter Bäste kund, Det är med stor glädje som vi presenterar denna LANGs tredje utgåva av sin katalog. Här finns en rad innovationer med fokus på produktivitet och lönsamhet. Vi är övertygade om att ni kommer att hitta produkter som förbättrar er produktion. Nytt i år är den mångsidiga paletten Eco Grip centrerspännare som tagits fram speciellt för automatisering. Vidare finns det nya Quick Tower programmet av kuber för horisontella maskiner. Dessa kuber av gjutjärn bestyckas med nollpunktspalletter och blir, med tanke på flexibilitet och pris/prestanda ett ypperligt alternativ. Quick Tower LANGs innovativa uppspännings- och automatiseringsprodukter, kännetecknas av en stor innovativitet och kvalitetsmässigt finns alltid stämpeln Made in Germany - även om denna inte syns i priset. Vi vill framförallt trycka på LANGs unika präglingsteknik, såväl för kubiska som runda detaljer som gör att uppspänningen blir både effektiv och noggrann samtidigt som mycket material kan sparas. Vi på Toolcenter vill personligen tacka LANG för ett gott samarbete och samtidigt uppmana dem till fler innovationer som gynnar er produktion. Automation 2009 är ett utmanande år och vill man komma ut som en vinnare kan vi garantera att LANGs produkter hjälper! Sture Wikman Tool Center Försäljnings AB 1 Vario Tec

3 Några exempel på kunder: 2

4 Förord Bäste kund, i den tredje upplagan av vår LANG-katalog vill vi gärna peka på våra senaste innovationer, med vilka produktivitet och lönsamhet i er tillverkning också under det kommande året skall kunna optimeras. Ny i vår mångfaldiga palett är Eco Grip centrerskruvstycke som tagits fram speciellt för automationsändamål. Vidare har det just lyckats oss att med Quick Tower få fram en helt ny produktgrupp på marknaden. Dessa torn, vilkas kroppar består av gjutjärn och som individuellt kan bestyckas med plattor, är härmed en överkomlig option för horisontella bearbetningsmaskiner. Genom innovativa uppspännings- och automationsprodukter, som också används av våra underleverantörer, har vi delvis kunnat sänka våra priser, utan att minska den höga kvalitetsstandarden eller ändra vår filosofi Made in Germany. Quick Tower Det gläder oss mycket att den beprövade präglingstekniken, såväl som tillverkningsautomationen ständigt finner nya användare världen över och på så sätt hjälper till att höja kvaliteten på såväl arbetsstycke som på maskinproduktiviteten. Som avslutning vill jag personligen tacka alla medarbetare, handelspartners och underleverantörer för det framgångsrika och alltid engagerande samarbetet. Med ett gott år 2009 förblir ni också vinnare i framtiden tillsammans med LANG! Vario Tec Automation 3 Günter Lang Verkställande Direktör

5 Lang mässdeltagande 2008: AMB Stuttgart TECHNI-SHOW Utrecht EUROMOLD Frankfurt 4

6 Med upp till 20 tons hydraultryck präglas fördjupningar och garanterar pga det slutna formrummet en oerhört hög fasthållningskraft. Idealiskt för 5-sidig bearbetning (bästa tillgänglighet). Stort spännområde genom snabb vändning av spännbackarna. Detta nollpunktssystem med extremt låg bygghöjd (27 mm) och högsta positioneringsnoggrannhet gör systemet till ett av de bästa i sin klass. Quick Tower Nytt för horisontella fleroperationsmaskiner: Med hjälp av 0-punktsplattor i kombination med pelaren fås ett flexibelt och kostnadseffektivt positioneringssystem. Quick Tower Automation Eco Tower - det patenterade lagrings- och hanteringssystemet gör det möjligt att tillverka även små batcher från ca 5 styck. Automation Flexibelt precisionsskruvstycke med fingängad spindel för högsta repeternoggrannhet. I kombination med en påbyggbar hydraulikenhet kan också fastspänning ske automatiskt. Vario Tec Reducera riggtiden! Adaptivt uppläggningssystem för alla vanliga maskinskruvstycken. Mer än levererade! Vario Tec Prägling för svarvning. Den låga spännhöjden med hjälp av ett formslut spar utgångsmaterial och minimerar spännkraften. Därigenom minimal deformation. 5

7 6

8 Vario Tec Automation Quick Tower 7

9 Fördelar med prägling: Minimal uppspänningsdjup med uppspänningshöjd på bara 2 eller 3 mm. > enorm materialbesparing Högsta fasthållningskraft vid låga spänntryck genom formanslutningen > ingen materialdeformering Speciell form på prägling > hög repeternoggrannhet mindre än 0,01 mm I kombination med centrerskruvstycke fås bästa åtkomlighet > därigenom kan också korta verktyg användas, vilket medför mindre vibrationer och därigenom bättre yta och mindre förslitning Förberedande av arbetsstycket minimeras och det går att prägla direkt i sågsnittet eller graden > stor besparing vid riggning 8

10 Den patenterade präglingsformen garanterar högsta fasthållningskraft! Präglingständer Idealisk prägling på arbetsstycket är när märken kan ses mellan de präglade tänderna. Djupanslag Hållartand Formslutningselement Arbetsstycke Präglad fördjupning Vario Tec Quick Tower Automation 9

11 Funktionsprincip vid prägling - 5 sekunder som kan föränd Alla material såsom stål, aluminium, koppar, mässing eller plast lämpar sig för prägling. Präglingstiden per arbets 1 Sågning med minimal bearbetningskant 2 Det tar max 5 sekunder att prägla 10

12 ra din tillverkning. stycke uppgår till 3-5 sek. 3 4 Präglingsdjup har uppnåtts när avtrycksmärken mellan tänderna kan ses på arbetsstycket. Vario Tec Quick Tower Automation Absolut säker inspänning med låg spännkraft och minimal fastspänningshöjd 11

13 Standard präglingsstation: Idealiskt för kostnadseffektiv start. Pneumatisk-hydraulisk omvandlare. Aktiveras med hand eller fot. Snabb rasterinställning för olika arbetsstycksstorlekar Massiv präglingskropp för upp till 20 tons tryck Anslag med skala för snabb iläggning av arbetsstycke Max 245 resp 355 mm präglingslängd vid backbredd 126 mm Präglingsstation för bänk, maximal präglingslängd 245 resp 355 mm Leveransomfång: Präglingsskruvstycke med monterade präglingsbackar Uppläggningslister, standard 3 mm präglingshöjd Pneumatisk-hydraulisk omvandlare för tryck från bar Verktygsinställning med skala Skyddsskiva Präglingsstation, standard Präglingslängd 245 mm Präglingsstation, förlängd Präglingslängd 355 mm Vikt i kg Beställningsnr Pris 55, ,

14 Standard dubbel präglingsstation: för större arbetsstycken Snabbinställbar grundkropp täcker alla möjligheter för dubbelprägling Quick Tower Automation Vid långa arbetsstycken passar en dubbelprägling Även för genomgående bredare backar, t ex 160 eller 200 mm (se sid 52-53) Standard dubbel präglingsstation för bänk, maximal präglingslängd 355 mm Leveransomfång: 2 präglingsskruvstycken med monterade präglingsbackar Uppläggningslister, standard 3 mm präglingshöjd Pneumatisk-hydraulisk omvandlare för tryck bar Verktygsinställning med skala Skyddsskiva Standard dubbel präglingsstation Vikt i kg Beställningsnr Pris max präglingslängd 355 mm Vario Tec

15 Den avancerade präglingslösningen! För ännu snabbare prägling: endast 3 sekunder! Tydlig tryckvisning Enkelt handhavande via knapptryck Snabb inspänning: 25 mm raster. Smidig rullvagn. Mobil dubbel präglingsstation, komplett monterad Max 20 tons präglingstryck! Mobile Doppelprägestation, komplett montiert Leveransomfång: Stabil vagn med låda och robusta hjul Elektro-hydraulik-tillförsel Rasterplatta 596 x 496 x 36 mm, stål bar, fininställning Med 2 präglingsskruvstycken (präglingsbredd 355 mm) och monterade präglingsbackar inkl skyddsskivor Backbredd 126 mm 2 par uppläggningslister för 3 mm uppläggningshöjd 2 anslag med skala Mobil dubbel präglingsstation, komplett monterad Vikt i kg Beställningsnr Pris 300,

16 Dubbelutförande med stor präglingsöppning (355 mm) och fint inställbart tryck. Grundplatta, stål slipad, med hål 25 mm avstånd. Dessutom med två T-spår är präglingsskruvstyckena individuellt inställbara. Vario Tec Automation Quick Tower När detaljerna blir längre. 15. inget problem! Använd dubbelprägling.

17 Ger förtroende alltid samma spännkvalitet! Ni har alltid samma fasthållningskraft på arbetsstycket, förutsatt att förslitningen på präglingständerna kontrolleras. Kontrolltolk för präglingständernal Kontrollera alltid att ni har optimalt präglingsdjup! Beställningsnr Pris/sats Det enkla och snabba sättet att kontrollera att präglingsbackarna inte har slitits ner och behöver skickas för omslipning. Placera tolkarna med präglingsmönster i de yttre hörnen och spänn fast lätt för hand. Passar nu kontrollstenen mellan präglingständerna ska backarna skickas för omslipning. Omslipning präglingsbackar Beställningsnr Pris/par Vid nedslitna präglingständer, ifall de ej brutits, så kan de skickas för omslipning till fast pris. För omslipningen beräknas ca 3 veckor. 16

18 > Tillbehör Originalet från LANG! Nu kan också material med högre seghet och hållfasthet präglas. Standard präglingsbackar med uppläggning 3 mm höjd Vikt i kg Beställningsnr Pris/par 1, Standard präglingsbackar för alla material upp till 35 HRc. (Känns igen genom materialnummer 20 på baksidan.) High-End präglingsbackar med uppläggning 3 mm höjd Vikt i kg Beställningsnr Pris/par 1, Quick Tower Anslag med skala High-End präglingsbackar för prägling av höghållfasta Material upp till 45 HRc. (Känns igen genom materialnummer 15 på baksidan.) Vikt i kg Beställningsnr Pris 1, Automation Anslag med skala för snabb inläggning av arbetsstycke. Uppläggningslist för präglingsbackar Präglingshöjd Beställningsnr Pris/par 2 mm mm För ännu kompaktare präglingshöjd rekommenderas listerna med 2 mm höjd. 17 Vario Tec

19 Med riktvinkeln kan arbetsstycken som sågats snett präglas i vinkel. Riktvinkel för uppriktning av ej parallella ytor Vikt i kg Beställningsnr Pris 2, Med hjälp av den fjädrande riktvinkeln kan snett sågade ytor präglas parallellt i 90. Gör det sågade snittet att arbetsstycket inte kan läggas in ordentligt, så kompenserar den 90 -iga riktvinkeln detta. Genom fjädrande anslag hålls arbetsstycket i korrekt position och präglingen kan göras. 18

20 > Tillbehör Mittmarkering förenklar ilägg av mindre detaljer utan anslag. Mittmarkeringsfixtur Beteckning Beställningsnr Pris Mittmarkeringsfixtur Reservmarkeringsbultar Enkelt att komplettera till befintliga präglingsstationer. Mittmarkering vid prägling. Genom markeringen kan arbetsstycken lätt och säkert läggas in (anslag behövs troligtvis ej). Vario Tec Quick Tower Automation 19

21 20

22 Vario Tec Automation Quick Tower 21

23 Det patenterade centreringsskruvstycket exakt, starkt och tack vara vändbara backar med stort ins Med ytterligare inspänningsmöjlighet för ej präglade arbetsstycken Utrustat med backar. För uppläggshöjd 3 mm (option 2 mm) Skydd spindel, se sid 46 Centrernoggrannhet ± 0,02 mm Gänga för fastspänning av anslag Dubbel styrning av backar med integrerat spår Stabil och robust grundkropp, men ändå lätt och hanterbar Utrustad med dragtappar för precis inspänning i Lang 0-punktsystem 22

24 pänningsområde. Inom 1 minut vänds backarna. därigenom större spännvidd. Bästa tillgänglighet vid 5-sidig bearbetning Högsta hållkraft vid låg spännkraft tack vare patenterad präglingsteknik Detaljer kan utan störande anslag läggas in exakt stor spännvidd genom vändbara backar Lätt och flexibel hantering tack vare låg vikt och integrerat 0-punktsystem Quick Tower Automation Spannkraft in N Vario Tec Drehmoment in Nm

25 Vårt kompletta program Inspänningsområde upp till 105 mm 46 sid Passande -platta Sid 60-65, backbredd 46 mm 52 Inspänningsområde upp till 200 mm 77 sid Passande -platta Sid 60-65, backbredd 77 mm 52 Inspänningsområde upp till 355 mm 125 sid Passande -platta Sid 70-77, backbredd 125 mm 96 24

26 Alltid passar någon Twin Grip, Vario Grip och chuck med fast anslag Inspänningsområde upp till 2 x 165 mm Inspänningsområde upp till 205 mm Twin Grip Vario Grip sid sid Twin Grip, backbredd 46 / 77 / 125 mm Inspänningsområde upp till 355 mm Vario Grip, backbredd 125 mm Inspänningsområde upp till 260 mm Quick Tower Vario Grip sid sid Fast anslag, backbredd 125 mm Fast anslag, backbredd 125 mm Inspänningsområde upp till 120 mm Automation Tri Top Reservdelar och tillbehör finner ni på sid 46-49! Vario Tec Tri Top, backbredd 125 mm sid

27 46 minstingen Option konturbackar, där en individuell kontur kan göras. Detaljer och tekniska data: Backbredd 46 mm ger bästa tillgänglighet vid små detaljer på bägge sidor ger bästa hållkraft och maximal inspänningslängd Inom 1 minut kan backarna vändas (stort spännområde) Med ytterligare inspänningsmöjligheter för icke präglade arbetsstycken och färdiga detaljer Grundkropp i härdat kvalitetsstål Centrernoggrannhet ± 0,02 mm Maximalt åtdragningsmoment 30 Nm Inklusive nyckel och sidoanslag Inklusive dragtappar för 52 nollpunktsystem (se sid 60-65) 46 Beteckning Spännområde i mm Vikt i kg Beställningsnr Pris 46 Grundkroppslängd 77 mm , Grundkroppslängd 117 mm ,

28 46 Tillbehör 46 Konturbackar (mjuka) Beställningsnr Antal Pris par Mått (L x B x H) 46x21x20 mm Vikt: 0,5 kg Material: 16 MnCr5 (mjuk) Stor stålkropp för att täcka stort område. Sekundsnabb växling, då inga ytterligare fastspänningskruvar behövs. Härdad styrning utan förslitning Uppläggningslister för 2 mm spännhöjd, bredd 46 mm Beställningsnr Antal Pris par Quick Tower Momentnyckel För att reducera standard inspänningshöjd från 3 till 2 mm monteras dessa lister lätt på. Beställningsnr Inställningsområde Pris Nm Med hjälp av momentnyckel fås optimal repeternoggrannhet. Vario Tec Automation 27 Trots liten och kompakt grundkropp ger de vändbara backarna ett stort inspänningsområde.

29 för Erowa 46 med integrerad Erowa-inspänning. Med endast 3 mm inspänningshöjd spars dyrbar koppar. Speciellt för verktygsmakarna har vi gjort denna chuck. På grund av hög efterfrågan har vi beslutat att också bygga -backarna för andra nollpunktssystem. När detaljen blir större: vänd backarna. Prägla arbetsstycket och spänn i. Detaljer och tekniska data: Backbredd 46 mm ger bästa tillgänglighet vid små detaljer Präge-Fix på bägge sidor ger bästa hållkraft och maximal inspänningslängd Inom 1 minut kan backarna vändas (stort spännområde) Med ytterligare inspänningsmöjligheter för ej präglade arbetsstycken och färdigdetaljer Grundkropp i härdat kvalitetsstål Med ytterligare inspänningsmöjligheter för ej präglade arbetsstycken och färdigdetaljer Maximalt dragmoment 30 Nm Inklusive nyckel och hjälpanslag Inklusive tappar för Erowa 46 EROWA Beteckning Spännområde i mm Vikt i kg Beställningsnr Pris 46 Erowa Grundkroppslängd 77 mm ,

30 för 3R 46 med integrerad 3R-kompatibel inspänning. Hög repetering vid inspänning av elektroder tack vare. Quick Tower Perfekt för fräsning av elektroder. Därefter in i gnistmaskinen. Automation Detaljer och tekniska data: Backbredd 46 mm ger bästa tillgänglighet vid små detaljer på bägge sidor ger bästa hållkraft och maximal inspänningslängd Inom 1 minut kan backarna vändas (stort spännområde) Grundkropp i härdat kvalitetsstål Centrernoggrannhet ± 0,02 mm Maximalt dragmoment 30 Nm Inklusive nyckel och hjälpanslag Inklusive tappar för 3R 46 3R Vario Tec Beteckning 46 3R Grundkroppslängd 77 mm Spännområde i mm Vikt i kg Beställningsnr Pris ,

31 77 vår allrounder Till artikel används Eco Grip-backar för att få en komplett inspänning Detaljer och tekniska data: Backbredd 77 mm ger en kollisionsfri tillgänglighet vid medelstora arbetsstycken på bägge sidor ger bästa hållkraft och maximal inspänningslängd Inom 1 minut kan backarna vändas (stort spännområde) Med ytterligare inspänningsmöjligheter för ej präglade arbetsstycken och färdigdetaljer Grundkropp i härdat kvalitetsstål Centrernoggrannhet ± 0,02 mm Maximalt dragmoment 70 Nm Inklusive nyckel och hjälpanslag Inklusive tappar för Quick Point 52 nollpunktsspänning (sid 60-65) 77 Beteckning Spännområde i mm Vikt i kg Beställningsnr Pris Grundkroppslängd 90 mm 0 80* 2, Grundkroppslängd 130 mm , Grundkroppslängd 170 mm , Grundkroppslängd 210 mm ,

32 77 Tillbehör 77 Konturbackar (mjuka) Beställningsnr Antal Pris par Mått (L x B x H) 77x35x30 mm Vikt: 1,6 kg Material: 16 MnCr5 (mjuk) Stor stålkropp för att täcka stort område. Sekundsnabb växling, då inga ytterligare fastspänningskruvar behövs. Härdad styrning utan förslitning Uppläggningslister för 2 mm hållhöjd, bredd 77 mm Beställningsnr Antal Pris par Quick Tower Vridmomentnyckel För att reducera standard inspänningshöjd från 3 till 2 mm skruvas dessa lister lätt på. Beställningsnr Inställningsområde Pris Nm* Nm** Med hjälp av momentnyckel fås optimal repeternoggrannhet. * Inkl insatser 8 och 12 mm ** Inkl insatser 8, 12 och 17 mm Vario Tec Automation 31 5-axlig bearbetning med 77 på delningsapparat

33 125 störstingen Option konturbackar, där en individuell kontur kan göras. Detaljer och tekniska data: Backbredd 125 mm ger bästa tillgänglighet vid stora detaljer på bägge sidor ger bästa hållkraft och maximal inspänningslängd Inom 1 minut kan backarna vändas (stort spännområde) Med ytterligare inspänningsmöjligheter för ej präglade arbetsstycken och färdigdetaljer Grundkropp i härdat kvalitetsstål Centrernoggrannhet ± 0,02 mm Maximalt dragmoment 100 Nm Inklusive nyckel och hjälpanslag Inklusive tappar för 96 nollpunktsspänning (sid 70-77) 125 Beteckning Spännområde i mm Vikt i kg Beställningsnr Pris Grundkroppslängd 160 mm , Grundkroppslängd 210 mm , Grundkroppslängd 260 mm , Grundkroppslängd 310 mm , Grundkroppslängd 360 mm ,

34 125 Tillbehör 125 Konturbackar (mjuka) Beställningsnr Antal Pris par Mått (L x B x H) 125x47x40 mm Vikt: 5,0 kg Material: 16 MnCr5 (mjuk) Stor stålkropp för att täcka stort område. Sekundsnabb växling, då inga ytterligare fastspänningskruvar behövs. Härdad styrning utan förslitning Uppläggningslister för 2 mm hållhöjd, bredd 125 mm Beställningsnr Antal Pris par Quick Tower Vridmomentnyckel För att reducera standard inspänningshöjd från 3 till 2 mm skruvas dessa lister lätt på. Beställningsnr Inställningsområde Pris Nm Med hjälp av momentnyckel fås optimal repeternoggrannhet. Inkl insatser 8, 12 och 17 mm Vario Tec Automation 33 Högsta inspänningskraft vid arbetsstycken med överhäng

35 Twin Grip 46 för serietillverkning av mindre detaljer Detaljer och tekniska data: Backbredd 46 mm ger bästa tillgänglighet vid små detaljer på bägge sidor ger bästa hållkraft och maximal inspänningslängd Inom 1 minut kan backarna vändas (stort spännområde) Med ytterligare inspänningsmöjligheter för ej präglade arbetsstycken och färdigdetaljer Maximalt dragmoment 30 Nm Inklusive nyckel och hjälpanslag Inklusive tappar för 52 nollpunktsspänning (sid 60-65) Twin Grip 46 Beteckning Spännområde i mm Vikt i kg Beställningsnr Pris Grundkroppslängd 177 mm 2 x ,

36 Twin Grip 46 Tillbehör Twin Grip 46 Konturbackar (mjuka) Beställningsnr Antal Pris stycken Mått (L x B x H) 46x21x20 mm Vikt: 0,8 kg Material: 16 MnCr5 (mjuk) Stor stålkropp för att täcka stort område. Sekundsnabb växling, då inga ytterligare fastspänningskruvar behövs. Härdad styrning utan förslitning Uppläggningslister för 2 mm hållhöjd, bredd 46 mm Beställningsnr Antal Pris par Quick Tower Vridmomentnyckel För att reducera standard inspänningshöjd från 3 till 2 mm skruvas dessa lister lätt på. Beställningsnr Inställningsområde Pris Nm Med hjälp av momentnyckel fås optimal repeternoggrannhet. Inkl insatser 8 och 12 mm Vario Tec Automation 35 Spårklosstillverkning: 4 detaljer tack vare dubbelinspänning.

37 Twin Grip 77 för serietillverkning av små till medelstora arbetsstycken Detaljer och tekniska data: Backbredd 77 mm ger bästa tillgänglighet vid medelstora detaljer på bägge sidor ger bästa hållkraft och maximal inspänningslängd Inom 1 minut kan backarna vändas (stort spännområde) Med ytterligare inspänningsmöjligheter för ej präglade arbetsstycken och färdig-detaljer Maximalt dragmoment 70 Nm Inklusive nyckel och hjälpanslag Inklusive tappar för 52 nollpunktsspänning (sid 60-65) Twin Grip 77 Beteckning Spännområde i mm Vikt i kg Beställningsnr Pris Twin Grip 77 Grundkroppslängd 210 mm 2 x ,

38 Twin Grip 77 Tillbehör Twin Grip 77 Konturbackar (mjuka) Beställningsnr Antal Pris stycken Mått (L x B x H): 77x35x30 mm Vikt: 2,4 kg Material: 16 MnCr5 (mjuk) Stor stålkropp för att täcka stort område. Sekundsnabb växling, då inga ytterligare fastspänningskruvar behövs. Härdad styrning utan förslitning Uppläggningslister för 2 mm hållhöjd, bredd 77 mm Beställningsnr Antal Pris par Quick Tower Vridmomentnyckel För att reducera standard inspänningshöjd från 3 till 2 mm skruvas dessa lister lätt på. Beställningsnr Inställningsområde Pris Nm* Nm** Med hjälp av momentnyckel fås optimal repeternoggrannhet. * Inkl insatser 8 och 12 mm ** Inkl insatser 8, 12 och 17 mm Vario Tec Automation 37 Säkerhet vid dubbelinspänning med prägling

39 Twin Grip 125 för serietillverkning av medelstora arbetsstycken Detaljer och tekniska data: Backbredd 77 mm ger bästa tillgänglighet vid medelstora detaljer på bägge sidor ger bästa hållkraft och maximal inspänningslängd Inom 1 minut kan backarna vändas (stort spännområde) Med ytterligare inspänningsmöjligheter för ej präglade arbetsstycken och färdig-detaljer Maximalt dragmoment 70 Nm Inklusive nyckel och hjälpanslag Inklusive tappar för 52 nollpunktsspänning (sid 70-77) Twin Grip 125 Beteckning Spännområde i mm Vikt i kg Beställningsnr Pris Grundkroppslängd 260 mm 2 x , Grundkroppslängd 310 mm 2 x , Grundkroppslängd 360 mm 2 x ,

40 Twin Grip 125 Tillbehör Twin Grip 125 Konturbackar (mjuka) Beställningsnr Antal Pris stycken Mått (L x B x H): 125x47x40 mm Vikt: 7,5 kg Material: 16 MnCr5 (mjuk) Stor stålkropp för att täcka stort område. Sekundsnabb växling, då inga ytterligare fastspänningskruvar behövs. Härdad styrning utan förslitning Uppläggningslister för 2 mm hållhöjd, bredd 125 mm Beställningsnr Antal Pris par Quick Tower Vridmomentnyckel För att reducera standard inspänningshöjd från 3 till 2 mm skruvas dessa lister lätt på. Beställningsnr Inställningsområde Pris Nm Med hjälp av vridmomentsnycklar fås optimal repeternoggrannhet. Inkl insatser 8, 12 och 17 mm Vario Tec Automation 39 Snabb och enkel inläggning vid dubbel-inspänning med hjälp av anslag.

41 Vario Tec lägesfixering... Detaljer och tekniska data: Utrustad med uppläggningssystemet Vario Tec 125 mm Positioneringsnoggrannhet uppläggsstift ± 0,01 Utblåsning av stift med tryckluft Grundkropp av härdat kvalitetsstål Centreringsnoggrannhet ± 0,02 mm Maximalt dragmoment 100 Nm Inklusive nyckel Inklusive tappar för 96 nollpunktsspänning (sid 70-77) Ytterligare Vario Tec-tillbehör från och med sida 138 Vario Grip 125 Beteckning Spännområde i mm Vikt i kg Beställningsnr Pris Grundkroppslängd 210 mm , Grundkroppslängd 260 mm , Grundkroppslängd 310 mm , Grundkroppslängd 360 mm ,

42 Vario Grip nu också med centruminspänning Rörliga uppläggningsstift gör parellellbitar överflödiga. Stiften kan användas som anslag eller upplägg. Detaljer kan läggas upp i 45 eller 90 vinkel. Quick Tower Automation Ytterligare Vario Tec-tillbehör, såsom uppläggningslister och vinkelplattor, finns från och med sida 138. Vridmomentnyckel 41 Beställningsnr Inställningsområde Pris Nm Med hjälp av vridmomentsnycklar fås optimal repeternoggrannhet. Inkl insatser 8, 12 och 17 mm Vario Tec

43 125 fast anslag Detaljer och tekniska data: på bägge sidor ger bästa hållkraft och maximal inspänningslängd Inom 1 minut kan backarna vändas (stort spännområde) Med ytterligare inspänningsmöjligheter för ej präglade arbetsstycken och färdig-detaljer Grundkropp av härdat kvalitetsstål Maximalt dragmoment 100 Nm Inklusive nyckel Inklusive tappar för 96 nollpunktsspänning (sid 70-77) 125 fast anslag Beteckning Spännområde in mm Vikt i kg Beställningsnr Pris Grundkroppslängd 210 mm , Grundkroppslängd 260 mm , Grundkroppslängd 310 mm , Grundkroppslängd 360 mm ,

44 125 fast anslag Tillbehör Konturbackar (mjuka) Beställningsnr Antal Pris par Mått (L x B x H): 125x47x40 Vikt: 5,0 kg Material: 16 MnCr5 (mjuk) Stor stålkropp för att täcka stort område. Sekundsnabb växling, då inga ytterligare fastspänningskruvar behövs. Härdad styrning utan förslitning Uppläggningslister för 2 mm hållhöjd, bredd 125 mm Beställningsnr Antal Pris par För att reducera standard inspänningshöjd från 3 till 2 mm skruvas dessa lister lätt på. Quick Tower Vridmomentnyckel Beställningsnr Inställningsområde Pris Nm Med hjälp av momentnyckel fås optimal repeternoggrannhet. Inkl insatser 8, 12 och 17 mm Universalanslag för att säkert positionera detaljer Beskrivning Beställningsnr Pris Universalanslag Universalanslag för att säkert positionera detaljer Vario Tec Automation 43

45 Vario Grip 125 fast anslag Backhöjd 40 mm Detaljer och tekniska data: Utrustad med uppläggningssystemet Vario Tec 125 mm Positioneringsnoggrannhet uppläggsstift ± 0,01 mm Utblåsning av stift med tryckluft Grundkropp av härdat kvalitetsstål Maximalt dragmoment 100 Nm Inklusive nyckel Inklusive tappar för 96 nollpunktsspänning (sid 70-77) Ytterligare Vario Tec-tillbehör från och med sida 138 Vario Grip fast anslag Beteckning Spännområde i mm Vikt i kg Beställningsnr Pris Grundkroppslängd 210 mm , Grundkroppslängd 260 mm , Grundkroppslängd 310 mm , Grundkroppslängd 360 mm ,

46 Vario Grip 125 fast anslag Lister med prägling... Det enkla snittstället mellan vår prägling och Vario Tecsystem.... när spännkraften inte räcker till pga skal eller sågade ytor. Byt ut 4 uppläggningsstift mot fixeringsstift med invändig gänga. Sätt på listen och skruva fast. Därigenom säkerställs också snabbt demontage. De nya fixeringsstiften med invändig gänga kan användas likväl som de normala stiften. 8 mm Quick Tower Lister inkl 4 fixeringsstift med invändig gänga Utförande Beställningsnr Pris Automation 1 par Standard 100, inkl lister för 2 och 3 mm Standard 125, inkl lister för 2 och 3 mm Standardversionen passar för alla LANG Vario Tec-backar i storlekarna 100, 125 och 160 mm. Vridmomentnyckel 45 Beställningsnr Inställningsområde Pris Nm Med hjälp av vridmomentsnycklar fås optimal repeternoggrannhet. Inkl insatser 8, 12 och 17 mm Vario Tec

47 NYHET! Skydd för spindel. Förhindrar spånpackning. Spindelskydd Beteckning Beställningsnr Pris För 77, 40 x 70 mm 1 förpackning = 10 styck För 125, 74 x 100 mm 1 förpackning = 10 styck

48 Tillbehör & Reservdelar Reservbackar och Twin Grip Ersatzbacken 46 mm Beteckning Beställningsnr Pris Höger back Makro-Grip Ersatzbacken 77 mm Vänster back Makro-Grip Mellanback Twin-Grip Beteckning Beställningsnr Pris Höger back Makro-Grip Ersatzbacken 125 mm Vänster back Makro-Grip Mellanback Twin-Grip Beteckning Beställningsnr Pris Quick Tower Höger back Makro-Grip Vänster back Makro-Grip Mellanback Twin-Grip From generation 2007 (känns igen med artikel-nr 47...) är backarna utbytbara... med följande undantag: Center Compact (till och med 2005, artikelnummer 45 ) måste backarna bytas hos Lang. Pris på förfrågan. (till och med 2006, artikelnummer 45 ) måste backarna bytas hos Lang. (Känns igen på den ensidiga präglingen.) Pris på förfrågan. Vario Tec Automation 47

49 Wolframkarbidbeläggning, Twin Grip Wolframkarbidbeläggning för bättre grepp vid glatta ytor Wolframkarbidbeläggning Beteckning Beställningsnr Pris Makro-Grip Twin-Grip Makro-Grip Twin-Grip Makro-Grip Twin-Grip

50 Tillbehör & Reservdelar Tillbehör Hjälpanslag Beteckning Beställningsnr Pris Hjälpanslag Makro-Grip (Kan vinklas i önskad position) Hjälpanslag Makro-Grip Hjälpanslag Makro-Grip Automation Quick Tower Nyckel för innersexkant Beteckning Beställningsnr Pris 8 mm Nyckel för innersexkant med T-grepp 12 mm Vario Tec Beteckning Beställningsnr Pris 4 mm mm

51 3-sidigt torn Tri Top: backbredd 125 mm Med detta kompakta 3-sidiga torn får ni längre bearbetningstider i fleropen Större inspänningsområde med vändbara backar. Ytterligare steg för bearbetning utan prägling. Detaljer och tekniska data: 3-sidig uppspänning med backbredd 125 mm och uppläggshöjd 3 mm på bägge sidor ger bästa hållkraft och maximal inspänningslängd Inom 1 minut kan backarna vändas (stort spännområde) Med ytterligare inspänningsmöjligheter för ej präglade arbetsstycken och färdigdetaljer Runtomsvängningsdiameter 174 mm Inklusive 1 spännnyckel Inklusive 3 skruvsatser för olika spännområden Inklusive 3 hjälpanslag Inklusive tappar för 52 nollpunktsspänning (sid 60-65) Tri Top 3-sidigt torn Beteckning Spännområde i mm Vikt i kg Beställningsnr Pris Tri Top 3-sidigt torn ,

52 Tri Top 125 Bättre utnyttjande-tid i er maskin Tekniska data Tri Top Optimal tillgänglighet för alla 5-axliga maskiner. Runtomsvängningsdiameter 300 mm vid 80 mm detaljhöjd. Runtomsvängningsdiameter Ø 300 mm vid detaljhöjd 80 mm. Vid högre detaljer motsvarande högre störkontur. Vario Tec Automation Quick Tower Idealisk runtomsvängningsdiameter exempel för Matsuura-maskiner. 51

53 -backar... Präglingsbackarna monteras i ert befintliga maskinskruvstycke. Inklusive uppläggningslister för 2 och 3 mm höjd. A E D B C Tillverkare Backbredd Enkelback Beställnings-nr Beställningsnr Backpar Pris Pris/back Backmått och hålavstånd A B C D E Allmatic NC Allmatic NC Allmatic Allmatic Allmatic ,3 12, M6 M6 M10 M10 M10 Arnold Arnold M8 M8 Atorn Atorn M8 M8 Gressel Gressel Gressel M8 M8 M10 Hilma Hilma Hilma M6 M8 M10 Kesel Kesel M8 M8 Röhm Röhm Röhm Röhm , ,6 15,6 15,6 19,6 M6 M8 M8 M8 WNT WNT M8 M8 Detaljer skall präglas innan bearbetning! Vid backbredd 125 mm används präglingsstation nr eller på sida 12. Vid backbredd 160 mm används präglingsstation nr eller på sida

54 Spännbackar...den enkla starten för prägling. Vario Tec Automation Quick Tower 53

55 54

56 Vario Tec Automation Quick Tower 55

57 0-punktssystem - enkelt, exakt och med hög Endast 27 mm höjd, det lägsta 0-punktssystemet på marknaden. 4 x M5-gänga för korrekt positionering av skruvstycke Plastskydd för hål Stabil, massiv kropp av härdat och slipat stål Höjd 27 ± 0,01 mm Dragmoment ca 30 Nm Fastsättning på maskinbord med spännjärn eller via fastspänningshål (fördefinierat eller valbart) Exakt med repeternoggrannhet < 0,005 mm Robust, mekanisk fastspänning med skruv. Eller via anslutning av en hydraulikcylinder för öppning och stängning. 56

58 fasthållningskraft på kg! möjliggör flersidig och flexibel uppspänning på maskinbordet. Automation Quick Tower - inte bara noggrant, utan tål även hög belastning. Här ett exempel: Arbetsstycket 175 kg, höjd 525 mm. 4 bultar skruvas fast direkt i arbetsstycket. Lätt att anpassa till olika uppspänningsmedel och arbetsstycken genom separata uppspänningsbultar. Vario Tec 57

59 Uppriktning och fastsättning av -plattor. Våra rekommendationer: Positionera -plattan direkt på maskinbordet. 1. Förpositionera med 2 styrpinnar. 2. Fäst med 2 x M10-skruvar 3. Ta ur styrpinnarna 4. Fäst resterande 2 x M10-skruvar Fördjupning för plastlock platta Maskinbord Ursvarvning med 12H7x8 mm djup. Möjliggör en lättare montering av -plattan. 58

60 Alternativt kan fastspänningshålen... väljas så att T-spåren i maskinbordet används (4 hål per platta kan göras till en extra kostnad) Genomgående 96 mm 0-punktsraster med rasterplatta (nr 45710) Vario Tec Quick Tower Automation kan användas på många sätt, t ex på delningsapparater, kuber eller bord. Naturligtvis kan man tänka sig många andra applikationer. 59

61 NYHET! 52 rasterplatta rasterplatta 104 x 104 mm, 52 mm c/c avstånd Enligt länken nedan kan ni ladda hem ritningen för denna platta i PDF-, DWG- eller STEP-format för att bestämma era indivuella hål. CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris platta, 52 mm c/c avstånd, 104 x 104 mm 2, Hål enligt kundönskemål Uppriktningsspår enligt kundönskemål Uppriktning för rasterplatta 52, höjd 27 mm Vikt i kg Beställningsnr Pris 6, För en enkel uppriktning av Quick Point-rasterpaletterna mellan varandra vid uppriktning av 2 eller 4 paletter används uppriktningsfixturen. 60

62 52 rasterplatta 104 x 104 mm, 52 mm c/c avstånd Beskrivning Vikt i kg Beställningsnr Pris Ø 12,02 CAD-Download unter: platta med 52 mm c/c avstånd med hål och spännjärn. 2, Underdel för 52 mm c/c avstånd (150 x 116 mm) Beskrivning Vikt i kg Beställningsnr Pris Höjd 60 mm 2, Höjd 100 mm 4, Passande för platta Höghållfast, massiv, hårdkromad aluminiumunderdel med anpassning för lätt fastsättning och uppriktning via T-spår 20 eller fastsättning med dragtappar. 4 gängade M10-hål med integrerat styrhål för fastsättning av plattor. Inklusive: 4 skruvar M styrpinnar för positionering av Quick Point plattan. Quick Tower Automation platta 150 x 116 mm, 52 mm c/c avstånd Enligt länken nedan kan ni ladda hem ritningen för denna platta i PDF-, DWG- eller STEPformat för att bestämma era indivuella hål. 27 mm ± 0,01 tjock CAD-Download unter: Vario Tec Beskrivning Vikt i kg Beställningsnr Pris platta för 52 mm c/c avstånd utan hål och spännjärn. 3, Hål enligt kundönskemål Uppriktningsspår enligt kundönskemål

63 Optimal fastsättning på rundbord eller i mjuka backar rundplatta Ø 116 mm, för 52 mm c/c avstånd Ø 12,02 CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris rundplatta Ø 116 m, för 52 mm c/c avstånd 1, Quick Point rundplatta Ø 116 m, för 52 mm tappavstånd Enligt länken nedan kan ni ladda hem ritningen för denna platta i PDF-, DWG- eller STEP-format för att bestämma era indivuella hål. CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris rundplatta Ø 116 mm, för 52 mm c/c avstånd utan hål. 2, Hål enligt kundönskemål Uppriktningsspår enligt kundönskemål

64 52 på svarvchuckar för fräs- och svarvkombination rundplatta Ø 157 mm, för 52 mm c/c avstånd Ø 12,02 CAD-Download unter: 96 ± 0,01 Quick Tower Beskrivning Vikt i kg Beställningsnr Pris rundplatta Ø 157 mm, för 52 mm c/c avstånd rundplatta Ø 157 mm, för 52 mm c/c avstånd 3, Automation Enligt länken nedan kan ni ladda hem ritningen för denna platta i PDF-, DWG- eller STEP-format för att bestämma era indivuella hål. CAD-Download unter: Vario Tec Beskrivning Vikt i kg Beställningsnr Pris rundplatta Ø 157 mm, för 52 mm c/c avstånd utan hål. 3, Hål enligt kundönskemål Uppriktningsspår enligt kundönskemål

65 Dubbelplatta stabil och robust, härdad och slipad inom dubbelplatta 52 CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris Dubbelplatta för 0-punktssystem 52 mm c/c avstånd 13, x 90 Idealisk för manuell 5-sidig bearbetning med 3-axlig maskin, då detaljen kan vridas 4 x 90 med hög noggrannhet 64

66 52 > dubbelplatta 0,01 mm. Vario Tec Automation Quick Tower 65

67 dragtappar med invändig sexkant, lätta att montera och korrosionsbeständiga. Dragtappar för montering på fixtur Utförande Antal Beställningsnr Pris Dragtappar för montering Ø 16 mm, för 52 mm c/c avstånd 1 sats (4 styck) Använd för fastsättning av era skruvstycken eller fixturer med hjälp av dessa dragtappar. Borrbild för montering av dragtappar, diameter 16 mm, storlek 52 mm 4 hål med centrumavstånd 52 mm ± 0,01 mm erfordras skyddsplugg Utförande Antal Beställningsnr Pris skyddsplugg Ø 16 mm, för 52 mm tappavstånd 1 sats (4 styck) Skyddar -plattan mot smuts när den ej används plastlock Utförande Antal Beställningsnr Pris Plastlock Ø 20 mm 1 sats (20 styck) Skyddar fastsättningshålen mot smuts 66

68 52 > Tillbehör Fästplattor av stål (mjuka) för individuell montering av fixturer Quick Tower Fästplatta Utförande L x B x H Vikt i kg Beställningsnr Pris 96 x 96 x 27, 52 mm c/c avstånd 2, x 156 x 27, 52 mm c/c avstånd 5, På denna platta kan ni lätt montera er fixtur och snabbt rigga om. Automation Mätplatta för uppriktning av -plattor. Rekommenderas framför allt vid roterande axlar eller chuckanvändning. Mätplatta Utförande Beställningsnr Pris för 52 mm c/c avstånd ca. 100 mm - Total mätlängd ca 100 mm - Tappen härdad och slipad Vario Tec 67

69 Från stor till liten denna adapterplatta gör det möjligt... adapterplatta Reducering av tappavstånd 96 mm till 52 mm! Beskrivning Vikt i kg Beställningsnr Pris 150 x 126 mm, för reduktion från 96 till 52 mm c/c avstånd 3, Adapterplatte, rund Reducering av tappavstånd 96 mm till 52 mm! Med dragtappsatsen Ø 20 mm (25570) anpassar ni er standardrundplatta (45900) till denna adapterplatta. Beskrivning Vikt i kg Beställningsnr Pris Ø 157 mm, för reduktion från 96 till 52 mm c/c avstånd 3,

70 > adapterplatta 52 mm 96 mm Vario Tec Automation Quick Tower 69

71 96 rasterplatta Positionera dessa plattor bredvid varandra, och maskinbordet har fått ett 0-punktssystem. rasterplatta 192 x 192 mm, 96 mm tappavstånd Idealisk för olika och flexibla uppspänningar på maskinbordet. Idealisk för olika och flexibla uppspänningar på maskinbordet. Enligt länken nedan kan ni ladda hem ritningen för denna platta i PDF-, DWG- eller STEPformat för att bestämma era indivuella hål. CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris rasterplatta 192 x 192 mm, 96 mm c/c avstånd 7, Hål enligt kundönskemål Uppriktningsspår enligt kundönskemål

72 96 > rasterplatta För enkel montering av rasterplatta rekommenderar vi uppriktningsplattan. Med hjälp av denna får man en exakt uppriktning och måttnoggrannhet mellan plattorna. Automation Quick Tower Uppriktningsplatta för rasterplatta 96, höjd 27 mm Vikt i kg Beställningsnr Pris 11, Vario Tec 71 För en enkel uppriktning av Quick Point-rasterpaletterna mellan varandra vid uppriktning av 2 eller 4 paletter används uppriktningsfixturen.

73 96 platta, för 96 mm tappavstånd Ø 12,02 CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris platta, för 96 mm c/c avstånd med hål och spännjärn. 5, platta, för 96 mm tappavstånd Enligt länken nedan kan ni ladda hem ritningen för denna platta i PDF-, DWGeller STEP-format för att bestämma era indivuella hål. CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris platta, för 96 mm c/c avstånd utan hål och spännjärn. 6, Hål enligt kundönskemål Uppriktningsspår enligt kundönskemål

74 96 Bas för plattor för att öka tillgängligheten vid 5-axlig bearbetning 60 mm alternativt 100 mm Automation Quick Tower Andra höjder på förfrågan. Bas för 96 mm c/c avstånd (192 x 156 mm) Beskrivning Vikt i kg Beställningsnr Pris Höjd 60 mm 4, Höjd 100 mm 7, Passande för platta Höghållfast, massiv, hårdkromad aluminiumbas med anpassning för enkel montering och uppriktning via T-spår 20H7 eller med dragtappar. 4 gängade M10-hål med integrerat styrhål för fastsättning av plattor. Inklusive: 4 skruvar M styrpinnar för positionering av Quick Point platta. 73 Vario Tec

75 Idealiskt för 5-axlig bearbetning, på rundbord eller för kombinerad fräs- och rundplatta Ø 176 mm, för 96 mm c/c avstånd, med hål Ø 12,02 CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris rundplatta Ø 176 mm, för 96 mm c/c avstånd med hål. 4, Quick Point rundplatta Ø 176 mm, för 96 mm c/c avstånd, utan hål Enligt länken nedan kan ni ladda hem ritningen för denna platta i PDF-, DWGeller STEP-format för att bestämma era indivuella hål. CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris rundplatta Ø 176 mm, för 96 mm c/c avstånd utan hål. 4, Hål enligt kundönskemål Uppriktningsspår enligt kundönskemål

76 96 svarvbearbetning, med stort c/c vstånd 96 mm. Quick Point rundplatta, för 96 mm c/c avstånd Quick Tower I stället för centrumhål 12 H7 kan också andra håldiametrar göras på baksidan, t ex 30 H7 eller 40 H7. Pris på förfrågan. Enligt länken nedan kan ni ladda hem ritningen för denna platta i PDF-, DWG- eller STEP-format för att bestämma era indivuella hål. Automation CAD-Download unter: CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris Ø 196 mm, rundplatta, för 96 mm c/c avstånd utan hål. Ø 246 mm, rundplatta, för 96 mm c/c avstånd utan hål. 75 6, , Hål enligt kundönskemål Uppriktningsspår enligt kundönskemål Vario Tec

77 96 De stora idealiska för rundbord! Obs! Fastspänning sker med 2 skruvar rundplatta med centrumhål Ø 62 H7 mm, för 96 mm c/c avstånd 27 mm ± 0,01 tjock Ø62 H7 Enligt länken nedan kan ni ladda hem ritningen för denna platta i PDF-, DWG- eller STEP-format för att bestämma era indivuella hål. CAD-Download unter: CAD-Download unter: CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris Ø 176 mm, rundplatta, med genomföring, utan fastsättningshål. Ø 196 mm, rundplatta, med genomföring, utan fastsättningshål. Ø 246 mm, rundplatta, med genomföring, utan fastsättningshål. 4, , , Hål enligt kundönskemål Uppriktningsspår enligt kundönskemål

78 Dubbelplatta stabil och robust, härdad och slipad inom 0,01 mm dubbelplatta > dubbelplatta 4 x 90 Vario Tec Automation Quick Tower CAD-Download unter: Beskrivning Vikt i kg Beställningsnr Pris Tvåsidig O-punktsplatta för 96 mm c/c avstånd

79 Basenhet 96 med monteringsfläns, idealisk för rundbord och 5-axlig bearbetning Hög spännkraft genom patenterad killåsning. Ø spännplatta: 176 mm Ø kropp: 190 mm Ø fläns: 248 x 30 mm Fastsättningshål enligt kundönskemål. Snittställe för automation förberett. Basenhet, rund med Ø 246 mm monteringsfläns Beteckning Totalhöjd i mm Fästplatta Diameter i mm Vikt i kg Beställningsnr Pris Basenhet 96 med monteringsfläns , Basenhet 96 med monteringsfläns ,

80 > Basenhet Spännenhet 96 utan monteringsfläns den flexibla lösningen för plattor. Plan yta, lätt att hålla ren. Ø spännplatta: 176 mm Ø kropp: 190 mm Automation Quick Tower Komplett med dragtappar för 96 spännsystem. Lättanvänd adapter för öppning och stängning. Basenhet rund, Ø 176 mm Beteckning Totalhöjd i mm Vikt i kg Beställningsnr Pris Vario Tec Basenhet 96 inkl dragtappar Basenhet 96 inkl dragtappar 100 Fastsättning med dragtappar 96 mm 10, ,

81 Delningsdocka i precisionsutförande med pneumatisk drivning, 4 x 90 Anslutning för blåspistol för manuell öppning av platta Kompakt och robust Alternativ: Öppning och stängning vid automatisk laddning Elektrisk kontroll för taktning 80

82 > Delningsdocka Positioneringsnoggrannhet mindre än 0,01 mm Drehachsenmittelpunkt Automation Quick Tower Delningsdocka med pneumatisk drivning, 4 x 90 Totalhöjd Diameter på Beteckning i mm spännplatta i mm Vikt i kg Beställningsnr Pris Vario Tec Delningsdocka med ventil Option: Elektrisk styrning för 90o taktning

83 dragtappar med invändig sexkant, lätta att montera och korrosionsbeständiga. Dragtappar för montering på fixtur Utförande Antal Beställningsnr Pris Dragtappar för montering Ø 20 mm, för 96 mm c/c avstånd 1 sats (4 styck) Använd för fastsättning av era skruvstycken eller fixturer med hjälp av dessa dragtappar. Borrbild för montering av dragtappar, diameter 20 mm, storlek 96 mm 4 hål med avstånd 96 mm ± 0,01 mm erfordras skyddsplugg Utförande Antal Beställningsnr Pris Quick Point skyddsplugg Ø 20 mm, för 96 mm tappavstånd 1 sats (4 styck) Skyddar Quick Point-plattan mot smuts när den ej används plastlock Utförande Antal Beställningsnr Pris Plastlock Ø 20 mm 1 sats (20 styck) Skyddar fastsättningshålen mot smuts 82

84 96 > Tillbehör Fästplattor av stål (mjuka) för individuell montering av fixturer Quick Tower Fästplatta Utförande L x B x H Vikt i kg Beställningsnr Pris 156 x 156 x 27, 96 mm c/c avtånd 5, Automation På denna platta kan ni lätt montera er fixtur och snabbt rigga om. Mätplatta för uppriktning av -plattor. Rekommenderas framför allt vid roterande axlar eller chuckanvändning. Messplatte Utförande Beställningsnr Pris För 96 mm tappavstånd ca. 125 mm - Total mätlängd ca 125 mm - Tappen härdad och slipad 83 Vario Tec

85 Som option kan plattor öppnas och stängas hydrauliskt. Pneumatisk tryckventil för reglering av hydraultryck Manuell ventil Hydraulcylinder Alternativt kan hydraulikcylindern också styras av verktygsmaskinen och kontrolleras av tryckvakten. Ta bort spännskruven och skruva in cylindern passande för alla plattor 84

86 > hydraulik Komplettmontering av flera plattor med cylindrar och T-stycken Vario Tec Automation Quick Tower Enkel dragning av hydraulik till maskinen 85

87 > hydraulik hydraulik Beteckning Vikt i kg Beställningsnr Pris Pneumatisk-hydraulisk tryckomvandlare med vridomkopplare för manuell användning (Leveransomfång se nedan) 12, Pneumatisk-hydraulisk tryckomvandlare med ventil för maskinstyrning (Leveransomfång se nedan) 12, Hydraulcylinder inkl vinkelförskruvning 90 0, Tryckvakt för övervakning av systemet 0, Hydraulikslang, 2 mm, med böjskydd, längd 1 m Hydraulikslang, 2 mm, med böjskydd, längd 3 m Hydraulikslang, 2 mm, med böjskydd, längd 5 m Hydraulik T-koppling för ihopbindning av flera plattor 0, Leveransomfång: 1 x pneumatisk-hydraulisk tryckomvandlare, 6 bar 1 x hydraulcylinder 1 x brytventil för manuell resp maskinstyrning 1 x tryckventil med manometer 1 x manometer för hydrauliktryck 1 x 3 m hydraulikslang 86

88 > 5-sidig kub Förträfflig tillgänglighet och kompakt form gör kuben till den bästa i klassen. platta 52, Ø 116. Kan vid eventuell störning enkelt demonteras plattor. Positioneringsnoggrannhet ± 0,02 mm i kub, ± 0,005 mm i plattan. Massiv stålkropp, slipad på undersidan (med 4 dragtappar för 96 mm). Vario Tec Automation Quick Tower 5-sidig kub 52 Beskrivning Vikt i kg Beställningsnr Pris 5-sidig kub 52, med 4 tappar Ø 20 för c/c avstånd 96 mm, inkl 4 x och 1 x ,

89 Quick Tower 88

90 Vario Tec Automation Quick Tower 89

91 Quick Tower Nyhet för hori Flexibel, prisvärd och stabil! Detaljen kan snabbt och enkelt vridas 90 I stället för bara 3 sidor kan därmed 5 sidor bearbetas Individuell uppbyggnad av kuben med plattor Lätt att bygga om från manuell till hydraulisk fastspänning Total kompabilitet med Lang uppspänningsenheter Vibrationsdämpande tack vare stabil gjutkropp Maskinbearbetningstiden kan ökas tack vare flera uppspänningar 90

92 Quick Tower sontella fleropar! Finfräst med en planparallellitet på ± 0,02 mm längs hela höjden Mått 150 x 120 är avsett för fastsättning av platta nr Mått 82 x 82 är avsett för fastsättning av platta nr Quick Tower bzw 768 Automation 82 Quick Tower grundpelare Vario Tec Beteckning in mm Höjd i mm Vikt i kg Beställningsnr Pris Kropp : 192 x 192 Fot: 400 x 400 Kropp : 192 x 192 Fot: 400 x

93 Max palettbestyckning: Kub Torn Höjd 576 mm Höjd 768 mm 5 styck/sida 7 styck/sida 52 Beteckning Mått Vikt i kg Beställningsnr Antal Pris/st t o m mm c/c avstånd 104 x 104 mm Höjd: 27 mm 1, t o m 49 från 50 Max palettbestyckning: Kub Torn Höjd 576 mm Höjd 768 mm 3 styck/sida 4 styck/sida 96 Beteckning Mått Vikt i kg Beställningsnr Antal Pris/st t o m mm c/c avstånd 192 x 156 mm Höjd: 27 mm 5, t o m 29 från 30 92

94 Quick Tower 77, spännområde 80 mm resp 120 mm Beteckning Mått Vikt i kg Beställningsnr Antal Pris/st Grundkroppslängd: t o m mm Backbredd 77 2, t o m 49 Spännområde: 52 mm c/c avstånd 0-80 mm ab 50 Backbredd mm c/c avstånd Grundkroppslängd: 130 mm Spännområde: mm 3, bis t o m 49 från 50 Quick Tower Automation 125, spännområde 155 mm Beteckning Mått Vikt i kg Beställningsnr Antal Pris/st Vario Tec Backbredd mm c/c avstånd Grundkroppslängd: 160 mm Spännområde: mm 9, t o m t o m 29 från 30

95 fast anslag 125, inspänningsområde 205 mm Beteckning Mått Vikt i kg Beställningsnr Antal Pris/st Grundkroppslängd: t o m 10 Fast anslag Backbredd mm dragtappsavstånd 210 mm Inspänningsområde: mm 10, t o m 29 från 30 Påbyggbart med hydrauliska adapterlister Öppning och stängning simultant på kuben för alla plattor. Tala med vår specialist vad gäller anpassning till er maskin. 94

96 Quick Tower 3-sidig spännkub i aluminium Quick Point nollpunktssystem kan lätt sättas in maskiner med palett då det inte innehåller vare sig hydraulik eller tryckluft. Jochen Schwarz, Företagsledare Alcutec GmbH & Co. KG 3-sidig aluminiumkub med integrerade rundplattor Bästa tillgänglighet med minimal runtomsvängningdiameter Individuell konstruktion Vario Tec Automation Quick Tower 95

97 Automation 96

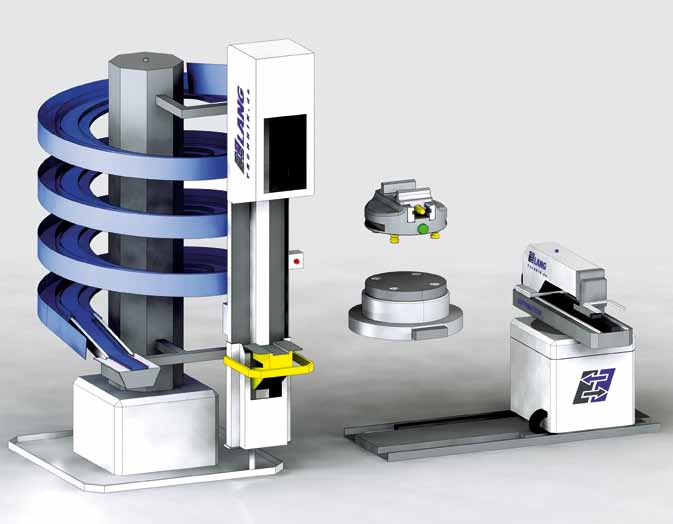

98 Vario Tec Automation Quick Tower 97

99 Den nya och enkla vägen att a Tack vare låga pneumatiska krafter kan utrustningen placeras i normala arbetsutrymmen utan avspärrningar och maskinen fortfarande köras manuellt. Genom den patenterade präglingstekniken leder vi utvecklingen vad gäller processäker fastspänning. 98

100 utomatisera! Automation Eco Tower-bufferten och hanteringssystemet höjer produktiviteten i fleroperationsmaskinerna mycket tack vare pris/prestandaförhållandet och det enkla användargränssnittet. Vario Tec Automation Quick Tower 99

101 Eco Tower optimerar Er produktion! Eco Tower Spannmittel Spannturm Handlingsystem 1. Med detaljer i uppspänningsutrustningen lyfts de upp via en hiss i Eco Tower och lagras. 2. Hanteringssystemet greppar spännutrustningen från bufferten och för den in i verktygsmaskinen. Efterföljande detaljer åker ner automatiskt med hjälp av gravitationskraften. 3. Säker fasthållning i verktygsmaskinen med -systemet. 4. Efter färdigbearbetning flyttas detaljerna tillbaka till lagringstornet och processen kan börja om från början. 100

102 Automation Snabb och flexibel förberedning för den automatiserade processen: 1 2 Arbetsstycket kapas. Snabb prägling för säker fasthållning. 3 Inspänning av detaljen. 4 5 Vario Tec Automation Quick Tower Placering av Eco Grip-enheten i lyftstationen. 101 Detaljen hissas upp automatiskt i tornet.

103 Eco Tower kan monteras på alla fleroperationsmaskiner Peters Metallbearbetning i Wanroj Nederländerna Frontladdning i HERMLE C 800 U Frontladdning i HERMLE C 800 V De innovativa och perfekt bearbetade paletterna och skruvstyckena i kombination med att Eco Tower automatisering har gett oss stora konkurrensfördelar vid bearbetning av 5-axliga detaljer Frontladdning i MAZAK Varioaxis 730-5X Fa. Spitzl GmbH, Stutensee 102

104 Automation i efterhand. Här några bilder från nöjda kunder: Sidoladdning i HURCO VMX-1 Montering för sidoladdning i DECKEL MAHO DMU 50 Frontladdning i CHIRON FZ 12K S Automation Quick Tower Frontladdning i HERMLE C 40 U Enkelheten och tillförlitligheten på LANG Automation har övertygat oss på Airbus Vario Tec Frontladdning i DECKEL MAHO DMU 50 evo linear 103 Jörg Luers, Detaljproduktion Airbus Varel

105 Automation > Eco Tower Buffertsystem Eco Tower finns i olika höjder Enkelt att bestycka kuben tack vare extra lätt Eco Grip aluminiumback Automatiskt Eco Tower Beteckning Max antal Eco Grip 77 Eco Grip 125 Höjd i m Vikt i kg Beställningsnr Pris 2,5 varv , ,5 varv , ,5 varv , ,5 varv , ,5 varv ,

106 Automation > Eco Feed Hanteringssystem Eco Feed Med integrerat snittställe till tornet Option: 90 vridning för laddning av rundbord Automation Quick Tower Hanteringssystem Eco Feed Beteckning Vikt i kg Beställningsnr Pris Hanteringssystem med fast gripare, mm slag, åkväg mm idealiskt för 5-axliga maskiner med 1 laddposition Option: Vridenhet 90o, vridning av gripare, idelisk för 3-axlig vertikalmaskin med 2 laddpositioner Vario Tec På förfrågan erbjuder vi Sidofönster som komplett byggsats (för sidoladdning). Automatisk öppning av maskindörrar (för frontladdning). 105

107 Checklista vid Eco Tower förfrågan: Kopiera, fyll i och faxa denna till Tool Center Försäljnings AB Firma: Namn: Gata: Postnr: Tel.: Ort: Fax/E-post: Maskinen som skall automatiseras: Maskintyp: 5-axlig maskin 3-axlig maskin Tillverkare/modell: Genomsnittlig detaljstorlek i mm (LxB-H): ca. 80x80x80 ca. 140x140x140 ca. 200x200x160 Genomsnittligt antal per serie: ca. 10 ca. 50 ca. 25 ca. 100 Alternativt kan ni hitta formuläret under och fylla i det där direkt. Har ni frågor? Ring

108 Automation Tillgängligt från april 2009: Kostnadseffektiv lösning för små serier Vario Tec Automation Quick Tower 107

109 NYHET! Eco Grip 77 Med integrerat snittställe för automation Kombinationen aluminium och härdat stål ger Eco Grip-skruvstycket vikt- och prisfördelar. Grundkropp i höghållfast aluminium med härdade styrbanor och backar i stål. Övriga detaljer se. Eco Grip 77 Beteckning Mått Vikt i kg Beställningsnr Antal Pris/st Eco Grip 77 Ø 178 mm + gummidämpare Höjd 89 mm Inspänningsområde mm Backbredd 77 mm 5, t o m 9 10 t o m 29 från

110 Automation > Eco Grip NYHET! Eco Grip 125 Med integrerat snittställe för automation Eco Grip 125, Spännområde 205 mm Automation Quick Tower Eco Grip 125, Spännområde 155 mm Grundkropp i höghållfast aluminium med härdade styrbanor och backar i stål. Övriga detaljer se. Eco Grip 125 Beteckning Eco Grip 125 Totallängd 160 mm + gummidämpare Spännområde i mm Inspänningsområde mm Backbredd Vikt i kg Beställningsnr Antal Pris/st t o m 9 6, t o m 29 Vario Tec Höjd 89 mm 125 mm från 30 Eco Grip 125 Totallängd 210 mm + gummidämpare Höjd 89 mm Inspänningsområde mm Backbredd 125 mm 7, t o m 9 10 t o m 29 från 30

111 Automation > Eco Grip med fast back NYHET! Eco Grip fast anslag 77 och 125 Med integrerat snitt för automation Eco Grip Skruvstycke med fast back 125 Beteckning Mått Vikt i kg Beställningsnr Antal Pris/st Inspänningsområde t o m 9 Eco Grip 125 Fastanslag mm Totallängd 210 mm 7, t o m 29 + Anläggningshöjd 89 mm Backbredd 125 mm från 30 Inspänningsområde t o m 9 Eco Grip 77 Fastanslag mm Ø 178 mm 5, t o m 29 + Anläggningshöjd 89 mm Backbredd 77 mm från

112 NYHET! Med integrerat snitt för automation På sid 149 finner ni tillbehör vad gäller rundprägling och mjuka backar. Automation > Automation Quick Tower Beteckning Mått Vikt i kg Beställningsnr Antal Pris/st Vario Tec t o m 9 Ø 178 mm + gummidämpare Höjd 89 mm Inspänningsområde mm 5, t o m 29 från 30

113 Monteringsplatta, Ø 178 mm, aluminium Idealisk bärare för fixturer, spännmedel och arbetsstycken Inkl styrbussningar för 46 och 77 för direkt montering på plattan. 24 ±0,02 Monteringsplatta inkl styrbussningar Beteckning Totalhöjd i mm Diameter i mm Vikt i kg Beställningsnr Pris Ø 178 mm + gummidämpare 24 ± 0, ,

114 Automation > Monteringsplatta NYHET! Monteringsplatta med integrerad 0-punktsinspänning. Idealisk bärare för uppspänning av LANG spännenheter eller detaljer som förberetts samt fixturer. adapterplatta 52 se sid 68 Automation Quick Tower Absolut repeterbarhet genom 0-punktsinspänning Monteringsplatta med integrerad 0-punktsinspänning Nu också idealisk för inspänning av obearbetade ämnen med integrerade dragtappar, se sid 82 Vario Tec Beteckning 0-punkts monteringsplatta 96 Längd 192 mm, höjd 29 mm + gummidämpare för dragtappinspänning c/c i mm i kg Vikt Beställningsnr 96 5, Pris

115 Basenhet 96 med monteringsfläns, idealisk för rundbord och 5-axlig bearbetning Hög spännkraft genom patenterad killåsning. Ø spännplatta: 176 mm Ø kropp: 190 mm Ø fläns: 248 x 30 mm Fastsättningshål enligt kundönskemål. Basenhet rund med Ø 246 mm monteringsfläns Beteckning Totalhöjd pi mm Fästplatta Diameter i mm Vikt i kg Beställningsnr Pris Basenhet 96 med monteringsfläns , Basenhet 96 med monteringsfläns ,

116 Automation > Basenhet Basenhet 96 utan monteringsfläns den flexibla lösningen för plattor. Plan yta, lätt att hålla ren. Ø spännplatta: 176 mm Ø kropp: 190 mm Quick Tower Automation Komplett med dragtappar för 96 spännsystem. Snittställe för automatisk öppning och stängning. Basenhet rund, Ø 176 mm Beteckning Totalhöjd i mm Vikt i kg Beställningsnr Pris Vario Tec Basenhet 96 inkl dragtappar Basenhet 96 inkl dragtappar 100 Fastsättning med dragtappar 96 mm 10, ,

117 Delningsdocka pneumatisk, 4 x 90. Positioneringsnoggrannhet bättre än 0,01 mm Anslutning till blåspistol för manuell öppning av platta Kompakt och robust Alternativ: Öppning och stängning vid automatisk laddning Elektrisk styrning för en kontrollerad vridning (Utan bild: olja, styrning, ventiler och kabel) Anslutning av tryckluft för 90 vridning, 5-6 bar 116

118 Med delningsdockan kan detaljer bearbetas på 5 sidor i 3-axliga maskiner Automation > Delningsdockan Drehachsenmittelpunkt Automation Quick Tower Pneumatisk delningsdocka, 4 x 90o, drivning via ventil Totalhöjd Diameter på Beteckning i mm spännplatta i mm Vikt i kg Beställningsnr Pris Vario Tec Pneumatisk delningsdocka med ventil Option: Elektrisk styrning 90 vridning

119 Clean Tec rengör detaljer och fixturer från spån och skärvätska Plastkropp med stålkärna Ø 20 mm passande till alla standardverktyg Kolfiberblad för lång livslängd Bladen öppnas och stängs med maskinens varvtal. 118

120 Automation > Clean Tec Clean Tec, 260 mm Ø, favoriten i de flesta fall Ø 20 mm 42 mm Version Beställningsnr Antal Pris Clean Tec Automatiskt inväxlingsbar ur verktygsmagasinet Ø 260 mm Ø 68 mm 130 mm Idealisk start vid allmän rengöring Från varv/min, med spolkanal, högervarv Clean Tec, 160 mm Ø för rengöring av speciella områden Ø 20 mm 82 mm 42 mm Version Beställningsnr Antal Pris Clean Tec Speciell rengöring För direkt rengöring av uppläggsytor eller bortblåsning av skärvätska. Quick Tower Ø 160 mm Från varv/min, med spolkanal, högervarv Ø 68 mm Clean Tec, 330 mm Ø för rengöring av större ytor och verktygsmaskiner Automation Ø 330 mm Reservdelar 4 blad inkl fjädrar Ø 68 mm Ø 20 mm 42 mm 166 mm Version Beställningsnr Antal Pris Clean Tec Rengöring av större ytor och stora spånmängder. Från varv/min, med spolkanal, högervarv Vario Tec Version Beställningsnr Antal Pris 119 Reservdelssats Reservdelssats Reservdelssats

121 120

122 Vario Tec Automation Quick Tower 121

123 Högsta precision och enkelt handhavande slipat på 4 sidor ± 0,005 mm. Snabb inställning av fastspänningsområdet genom att dra ur stiftet och lyfta på klappen Alternativt kort spindel som tar mindre plats. Se bild nedan till höger. Ombyggbart inom en minut till hydraulisk fastspänning (se sid 125 resp 129) Fingängad spindel för hög repeternoggrannhet och stor spännkraft, ca 3 ton. Sätthärdat stål och anpassat till verkstadsmiljön. med momentnyckel ger högsta repeternoggrannhet och inspänningar i µ-området. 122

124 För alla fräs-, slip-, borr- eller mätändamål. Lätt att plocka bort skruven genom att dra passtiftet med innergängan Större inspänningslängd genom integrerade toppbackar ( 125) Relativt lätt, ca 22 kg (backbredd 125 mm) Inklusive 4 dragtappar till 0-nollpunktssystem. Vario Tec Automation Quick Tower Vario Tec-backarna som är helt inkapslade i skruvstyckena möjliggör rena och snabba arbeten. Alltså ingen rengöring av skruvhål. 123

125 96 96 mm backbredd 96 mm, inspänningsområde mm Typ Beställningsnr Pris Skruvstycke 96 mm komplett Leveransomfång: 1 x skruvstycke komplett (vikt 10,5 kg) 1 x kortspindel 135 mm 4 x dragtappar Ø 16 mm för Quick Point 4 x spännjärn 1 x 90o vinklad nyckel 1 x räfflat aluminiumhandtag Tekniska data 120 Spannkraft in N vid max öppning utan handtag Maximalt moment 60 Nm Drehmoment in Nm Universalanslag, idealiskt för säker positionering av detaljer Beskrivning Beställningsnr Pris Universalanslag Fästgänga M8, övriga verktyg behövs ej. Vridmomentnyckel Beställningsnr Inställningsområde Pris Nm* Nm** Med hjälp av momentnyckel fås optimal repeternoggrannhet. * Inkl insatser 8 och 12 mm ** Inkl insatser 8, 12 och 17 mm 124

126 96 > Tillbehör Påbyggbar hydraulikenhet. Omriggat inom en minut. 1,5 tons spännkraft vid 6 bar lufttryck. Hydraulisk spännenhet Beteckning Beställningsnr Pris Hydraulisk spännenhet för Super Vario Leveransomfång: 1 x pneumatisk-hydraulisk tryckenhet, 6 bar 1 x standardspindel med cylinder 1 x ventil för manuell användning 1 x tryckregleringsventil med manometer 1 x manometer för hydraultryck 1 x 3 m hydraulslang Automation Quick Tower Spindel med hydraulikcylinder Vid platsbrist i maskinen finns det en kortare hydraulikspindel som alternativ. (Best nr 27098) Beteckning Beställningsnr Pris Kort spindel med cylinderenhet. Används när det är platsproblem i maskinen Vario Tec 125 Standardspindel med cylinderenhet. Används i normala fall

127 96 > Tillbehör Präglingsbackar med tänder... för inspänning av sågat material eller material med råytor. För enkel vertikalbearbetning av seriedetaljer: Liten inspänningshöjd 3 mm (2 mm om listen vänds) Minimerad deformation av arbetsstycket tack vare låg spännkraft. Hög fasthållningskraft med tänder Processäker serietillverkning (idealisk också för hydraulisk fastspänning) Präglingsbackar 96 mm Utförande Beställningsnr Pris Präglingsbackar (par) Präglingsbackar (styck) Enkla och snabba att montera och ställa in tack vare slipat anslag och sida. Därigenom snabb växling mellan Vario Tec och präglingsbackar. Leverans inkl lister 2 och 3 mm För prägling behöver ni en präglingsstation (se from sid 12). Idealiskt för grov och finbearbetning av fram- och baksidor i 2 skruvstycken. Stor tidsbesparing. 126

128 96 > Reservdelar Reservbackar Vario Tec Utförande Beställningsnr Pris Fast back Rörlig back Kort spindel, 135 mm Utförande Beställningsnr Pris Kort spindel Lång spindel, 200 mm Utförande Beställningsnr Pris Lång spindel Quick Tower Gängklapp, 18 mm tjock 4 spännjärn Utförande Beställningsnr Pris Gängklapp, 18 mm tjock Gängklapp Gammalt utförande 15 mm tjock Utförande Beställningsnr Pris 4 spännjärn Vario Tec Automation 6-kantsnyckel 127 Storlek Beställningsnr Pris SW

129 mm backbredd 125 mm, inspänningsområde mm Typ Beställningsnr Pris Skruvstycke 125 mm komplett Leveransomfång: 1 x skruvstycke komplett 1 x kort spindel 185 mm 4 x dragtappar Ø 20 mm för Quick Point 4 x spännjärn 1 x spännyckel Tekniska data 220 Spannkraft in N vid max öppning Maximalt moment 120 Nm Drehmoment in Nm Universalanslag, idealiskt för säker positionering av detaljer Beskrivning Beställningsnr Pris Universalanslag Fästgänga M8, övriga verktyg behövs ej. Vridmomentnyckel Beställningsnr Inställningsområde Pris Nm* Nm** Med hjälp av momentnyckel fås optimal repeternoggrannhet. * Inkl insatser 8 och 12 mm ** Inkl insatser 8, 12 och 17 mm 128

130 125 > Tillbehör Påbyggbar hydraulikenhet. Omriggat inom en minut. 3,0 tons spännkraft vid 5 bar lufttryck. Hydraulisk spännenhet Beteckning Beställningsnr Pris Hydraulisk spännenhet för Leveransomfång: 1 x pneumatisk-hydraulisk tryckenhet, 6 bar 1 x standardspindel med cylinder 1 x ventil för manuell användning 1 x tryckregleringsventil med manometer 1 x manometer 1 x 3 m hydraulikslang Quick Tower Automation Spindel med hydraulcylinder Beteckning Beställningsnr Pris Kort spindel med cylinderenhet. Används när det är platsproblem i maskinen Vario Tec 129 Standardspindel med cylinderenhet. Används i normala fall

131 125 > Tillbehör Präglingsbackar med tänder... för inspänning av sågat material eller material med råytor. För enkel vertikalbearbetning av seriedetaljer: Liten inspänningshöjd 3 mm (2 mm om listen vänds) Minimerad deformation av arbetsstycket tack vare låg spännkraft. Hög fasthållningskraft med tänder Processäker serietillverkning (idealisk också för hydraulisk fastspänning) Präglingsbackar 125 mm Utförande Beställningsnr Pris Präglingsbackar (par) Präglingsbackar (styck) Enkla och snabba att montera och ställa in tack vare slipat anslag och sida. Därigenom snabb växling mellan Vario Tec och präglingsbackar. Leverans inkl lister 2 och 3 mm. För prägling behöver ni en präglingsstation (se from sid 12). Präglingsbackar Antal Beställningsnr Pris 1 par Möjliggör en större spännområde och snabb präglingsteknik. 130

132 125 > Reservdelar Reservbackar Vario Tec Utförande Beställningsnr Pris Fast back Rörlig back Kort spindel, 185 mm Utförande Beställningsnr Pris Kort spindel Lång spindel, 305 mm Utförande Beställningsnr Pris Lång spindel Quick Tower Gängklappa, 20 mm tjock Utförande Beställningsnr Pris Gängklappa, 20 mm tjock Automation 4 spännjärn Utförande Beställningsnr Pris 4 spännjärn Vario Tec Fastspänningsnyckel Storlek Beställningsnr Pris 131 SW

133 Vario Tec 132

134 Vario Tec Automation Quick Tower 133

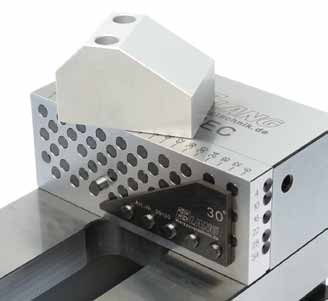

135 Backsystemet till era skruvstycken. Och så fungerar det: Så här trycks uppläggsstiften med noggrannhet (+/- 0,01 mm) ut rad för rad (ca 5 mm). Stift som inte behövs trycks enkelt in för hand. Lasermärkning gör det lättare att hitta tillbaks när detaljerna återkommer. 45o vinkel kan genom snabb intryckning av rätt stift uppnås inom sekunder. Med tillbehör som t ex vinkelplattor kan enkelt alla önskade vinklar ställas in. Fördel: säker fräsning, bättre kvalitet och högre repeternoggannhet. 134

136 Vario Tec Rörliga stift gör dyra fixturer eller lösa passbitar överflödiga. Backar och stift är härdade och slipade, noggrannhet 0,01 mm på 100 mm. Quick Tower För att garantera funktionen bör alla stift tryckas in/ut åtminstone en gång i veckan eller vid längre stopp skall stiften ställas i yttre läge. Påbyggbar till alla tillgängliga skruvstycken. Vario Tec Automation Till och med små och tunna detaljer passar bra in i Vario Tec-systemet och kan snabbt och säkert spännas fast. Vid borrning av genomgående hål behöver ingen borrning ske ner i underlägg. 135 Med uppläggningslister får ni enkelt och snabbt en optimal spännhöjd på 2 mm.

137 Komplett och enkel start med Vario Tec väsksats. Väskans innehåll: 1 Vario Tec backpar + skruvar 1 slipad uppläggningsplatta 5 reservstift 2 tätningsbleck 1 tryckluftspistol 1 avkortad 6-kantsnyckel 1 smörjmedel Välj rätt typ utifrån ert maskinskruvstycke! Tillverkare Allmatic NC Allmatic NC Allmatic NC Allmatic NC Allmatic Allmatic Allmatic Arnold Arnold Arnold Backbredd Best. Nr Väsksats Pris Fasta backar Beställningsnr Rörliga backar Beställningsnr Pris/back Backmått och hålavstånd för hål med planförsänkning A B C D E ,8 8,8 12,3 12, Atorn M 8 Brack M 8 Cuter SP** ,5 M8 Eron Eron Evard Evard Fribosa Fribosa LTF 100 LTF , /70 60/ ,5/19 20 M6 M6 M6 M6 M10 M10 M10 M 6 M 8 M 8 M10 M10 M10 M10 M8 M8 136

138 Vario Tec Kontrollera backmått! Alla backar är 15 mm tjocka. E A C D B Quick Tower Tillverkare Gerardi*** Gerardi neu*** Goodi * Goodi GT * Goodi N/K * Gressel Gressel Gressel Gressel /50 125/50 125/ Backbredd Fasta backar Beställningsnr Rörliga backar Beställningsnr Väsksats Backmått och hålavstånd Pris/ för hål med planförsänkning back Best. Nr. Pris A B C D E /32 90/ ,85 18, Hemo M6 Hilma Hilma Hilma Kesel Kesel Kesel Kohn Kohn Kohn Kurt DL400 A Kurt DL600 A , /25 31, , ,5 98, , ,5 23,8 Prewo M8 Röhm RBA Röhm Röhm Röhm Röhm Röhm Röhm WNT M , , ,6 13,6 13,6 15,6 15,6 15,6 19,6 M8 M8 M12 M12 M10 M6 M8 M8 M10 M6 M8 M10 M6 M8 M8 M6 M8 M8 M10 M12 M6 M6 M6 M8 M8 M8 M8 *med styrhål ** med vinklat hål *** med snedback/gerardi Vario Tec Automation

139 Vinkelplatta för lägesfixering i vinkel, 3 mm tjock, härdad Utförande Beställningsnr Antal Pris 30 mm 5, härdad par 10, härdad par 15, härdad par 72 mm 20, härdad par 25, härdad par 30, härdad par 35, härdad par 35 mm 40, härdad par 45, härdad par * I steg om par 72 mm T o m 24 med 6 hål: annars med 5 hål. *De sista 2 siffrorna anger önskat gradtal Tips: Om vinkelplattorna monteras upp och ner, får ni enkelt och snabbt en optimal spännhöjd på 1 mm för normal uppspänning. Bättre vinkelnoggrannhet Säkrare repetering Högre fräskrafter Inställbar, universell vinkel, 10 mm tjock, härdad 96 mm Utförande Beställningsnr Antal Pris Sinuslinjal mm Snabb inställning av vinklar t o m 30o Högre vinkelnoggrannhet Exempel: Önskad vinkel α = 10 Formel: 60 mm x sin α = önskad vinkelstorlek 60 mm x sin α = 10,42 mm Inställning av vinkel med hjälp av passbit. Vinkeltabell bifogas. 138

140 Vario Tec > Tillbehör Uppläggningslist, 12 mm hög, 3 mm tjock, härdad Utförande Beställningsnr Antal Längd x mm Uppläggningslist par Pris Uppläggningslist par Uppläggningslist par Uppläggningslisten gör det möjligt att få två olika inspänningshöjder, 2 eller 4 mm genom att den vänds. Härigenom kan också mycket små detaljer spännas in säkert i Vario Tec- Längd X i mm systemet. Det är lätt att göra rent uppläggningsytan så att noggrannheten vid inspänning av detaljen blir hög. Quick Tower Standardprisma Framsida Utförande Beställningsnr Antal Pris Standardprisma mm 100 mm Baksida Inga skador på runda ytor tack vare låg spännkraft. Fixering på Vario Tec backen med hjälp av två stift och fastskruvning på sidan med låsskruv. För rundmaterial Ø 5 mm t o m Ø 55 mm. Vario Tec Automation Hög repeternoggrannhet vid serietillverkning genom fixering av prismat. 139

141 Vinkelprisma Framsida Utförande Beställningsnr Antal Pris Vinkelprisma mm För rundmaterial Ø 5 mm t o m Ø 55 mm. 100 mm Baksida Vinkelprisma: Ytterligare fixeringsmöjligheter med ett positioneringsstift som vridpunkt och stöd av prismat på ytterligare ett stift som varierar beroende på önskad vinkel. Prismat härdat och slipat vinkelanslag, 5 mm tjock, härdat Utförande Beställningsnr Antal Pris 90, 40 mm hög mm 40 mm För hög repeterbarhet med 90 -igt anslag för detaljer som är högre än backhöjden 140

142 Vario Tec > Tillbehör Präglingslister med tänder Det enkla snittstället mellan vår präglingsteknik och Vario Tec-systemet. När fastspänningskraften i ert skruvstycke inte räcker till för tex uppspänning av sågat material eller detaljer med råytorl! Byt ut två uppläggningstift per back mot fixerstift med invändig gänga. Tryck på präglingslisten och skruva fast den. På motsvarande sätt sker en snabb demontering. De nya fixerstiften med invändig gänga kan användas som vanliga stift. 8 mm Quick Tower Präglingslister inkl 4 fixerstift med invändig gänga Utförande Beställningsnr Pris Standard 100, inkl präglingslist för 2 och 3 mm Automation Hilma 100, inkl präglingslist för 2 och 3 mm Standard 125, inkl präglingslist för 2 och 3 mm Hilma 125, inkl 1 par präglingslist för 2 och 3 mm Standardversionen passar för alla LANG Vario Tec backar i storlekar 100, 125 och 160 mm Vario Tec Snabb montering av präglingslisten. 141 Minimal inspänningshöjd med hög fasthållningskraft.

143 För fastspänning av fixturer eller mjuka backar. Härigenom kan detaljer med konturer spännas fast säkert. Fixerstift med invändig gänga M4 Utförande Beställningsnr Antal Pris Fixerstift Perfekt hjälpmedel för återkommande arbetsstycken som behöver fixeras exakt. Reservstift standard Beställningsnr Antal Pris Stift som skadats behöver bytas ut. Gummitätning för backar Beställningsnr Antal Pris par Vid beställning ange backbredd! T ex 125, 160 mm backbredd. 142

144 Vario Tec > Tillbehör Anslagsplatta Beställningsnr Antal Pris För uppriktning av backar. Tryckluftpistol Beställningsnr Antal Pris Quick Tower Anpassad för verkstadsbruk och för Vario Tec Automation Gummitätning för stift Utförande Beställningsnr Antal Pris Nya sedan ca Ø 3,5 x 2 mm Förslitna O-ringar skall bytas ut. Gummitätning för äldre stift Utförande Beställningsnr Antal Pris Vario Tec Ø 4,5 x 1,5 mm 143 Äldre före ca 2002 Förslitna O-ringar skall bytas ut.

145 144

146 Vario Tec Automation Quick Tower 145

147 den patenterade präglingstekniken för svarvning! Extremt smala backar gör det möjligt att använda korta bearbetningsverktyg och därigenom minimera vibrationer (bygger ut endast 12 mm) Inspänningsområde mellan mm Viktreducerad chuck inkl LANG 0-punktsssystem (endast 5,7 kg) Kostnadseffektiv planspiralchuck med integrerat 0-punktssystem. Säker inspänning med präglingsteknik. Snabb växling av mjuka backar genom den patenterade planspiralen utan att lossa skruvar. 146

148 Bästa tillgänglighet tack vare minimal inspänningshöjd mellan 3-5 mm. Spannkraft in N Quick Tower Tack vare lägre spännkraft kan detaljerna tillverkas med högre precision Automation Drehmoment in Nm Vario Tec Rund präglingsstation: enkel förberedning av detaljer genom sekundsnabb prägling 147 Präglad, bearbetad detalj. Med präglingstekniken kan uppspänningshöjden minimeras och fasthållningskraften maximeras på detaljer som spänns direkt på den obearbetade råytan.

149 NYHET! 3-backs-chuck i 4 kg-klassen. Idealisk chuck för bearbetning med bästa åtkomlighet eller för uppspänning med mjuka backar. Tack vare prägling fås en deformationsfri och säker inspänning. Utrustad för automation med platta (96 mm c/c avstånd). Med momentnyckeln (t ex WIHA) kan precisionsdetaljer spännas in utan deformering. Beteckning Diameter Chuck i mm Inspänningsområde i mm Vikt i kg Beställningsnr Pris med backar med mjuka backar (se höger) , ,

150 > Tillbehör Ta med detaljens position: platta, för 96 mm c/c avstånd Plan platta, 27 mm tjock, för säker inspänning av Ino Grip-systemet i standardchuckar. Durchmesser 176 x 27 mm Vikt i kg Beställningsnr Pris 4, Ytterligare data, se sid 64. Quick Tower Stegbackar till grundbackar Mjuka stegbackar Sats für Spannbereich Beställningsnr Pris 3 styck mm Backar 3 styck mm Vario Tec Automation 149

151 > Rundpräglingsstation Rundpräglingsstation för arbetsbänk. Präglingsdiameter från 35 till 200 mm, präglingshöjd standard 5 mm (kan med hjälp av iläggsskiva reduceras till 3 mm). Max 8 ton präglingstryck! Komplett präglingsenhet för individuell prägling på bänk eller verkstadsvagn. Rundpräglingsstation för arbetsbänk Leveransomfång: Präglingschuck med monterade präglingsbackar Pneumatisk-hydraulisk tryckomvandlare. Rundpräglingsstation från 35 till 200 mm präglingsdiameter Vikt i kg Beställningsnr Pris 40,

152 Kontakta oss gärna om ytterligare information önskas! Moto Speed: Utnyttja din maskins vridmoment vid normala varvtal och komplettera med Moto Speed som möjliggör varvtal upp till varv/min. Andra innovativa produkter från LANG: Spin Fix: Det patenterade ursvarvningssystemet för precisionsbearbetning av hål. Vario Tec Automation Quick Tower 151
