5th Axis sätter en ny standard för 5-axlig bearbetning. Innovative Workholding Solutions

Transkript

1 5th Axis sätter en ny standard för 5-axlig bearbetning 5 h Innovative Workholding Solutions

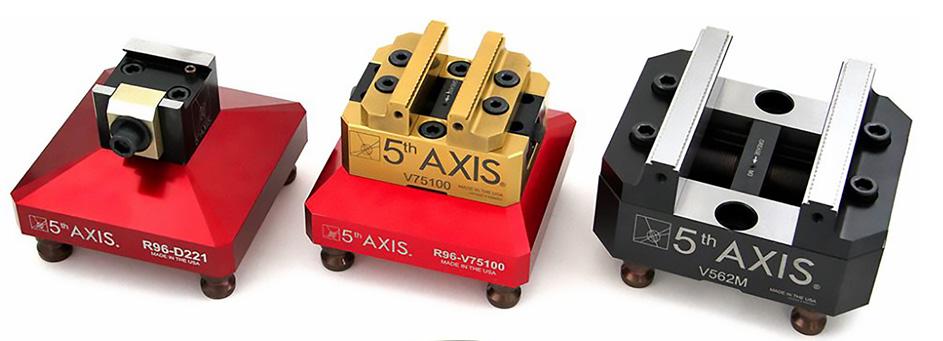

2 RockLock - Quick Change System 5th Axis sätter en ny standard för 5-axlig bearbetning Centrerskruvstycken och spännelement speciellt framtagna för 5-axlig bearbetning. Framtagna för att vara mycket kompakta, ha låg profil och tåla aggressiv bearbetning i tuffa material. Alltid med fokus på högsta precision och stabilitet. Med RockLock Quick Change System riggar man om på nolltid. Skruvstycke med dragtappar Dragtappar Skruvstycke med förhöjning och dragtappar Bas eller förhöjning c/c 96 mm Lokaliseringsstift PATENTERAD

3 RockLock - Quick Change System Finns i stål eller aluminum Alla 5 Axis RockLock -fixturer använder industristandard 96 mm avstånd mellan dragtapparna och säkerställer kompatibilitet med Jergens, Lang och andra system. Alla modeller har TiN-belagda härdade stålbussningar Repeternoggrannhet inom 8 µ Robust insexskruv för snabb låsning/lossning 5th Axis RockLock system kan kombineras med i stort sett alla typer av förhöjningar, pyramider, kuber och referensbord. Det ger närmast ändlösa möjligheter till effektiv uppsänning och produktion. 96mm delning TiN-belagda härdade bussningar Systemnoggrannhet <8 µ Snabb låsning/lossning Passar alla typer av maskiner Enkel montering PATENTERAD

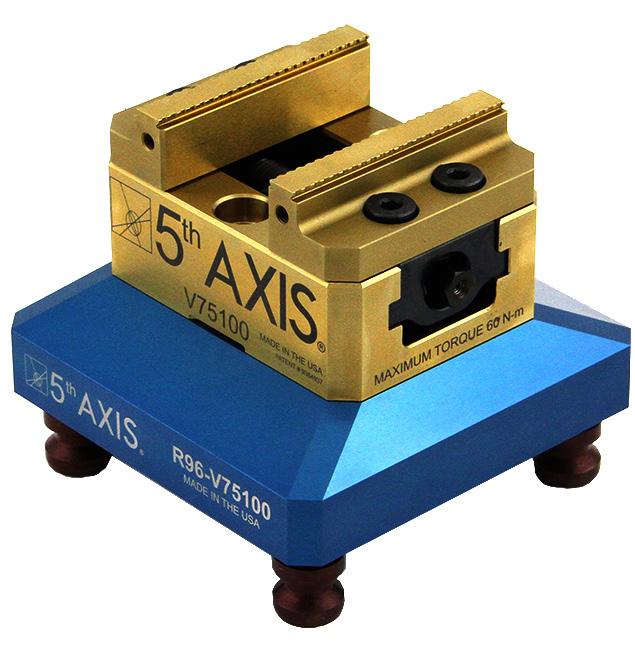

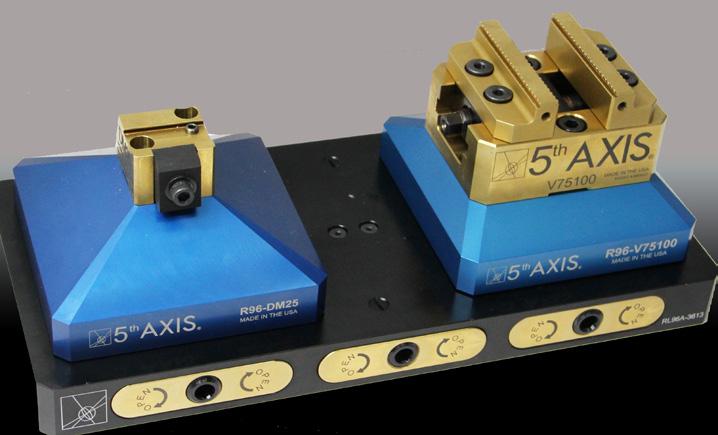

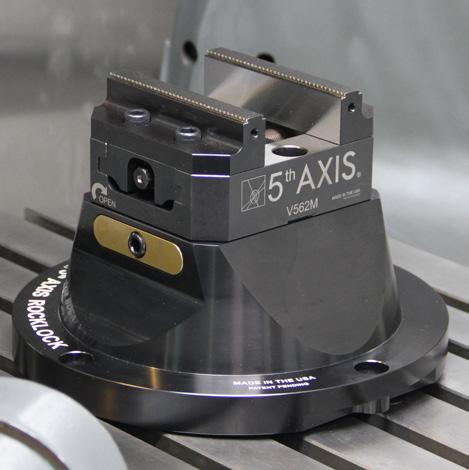

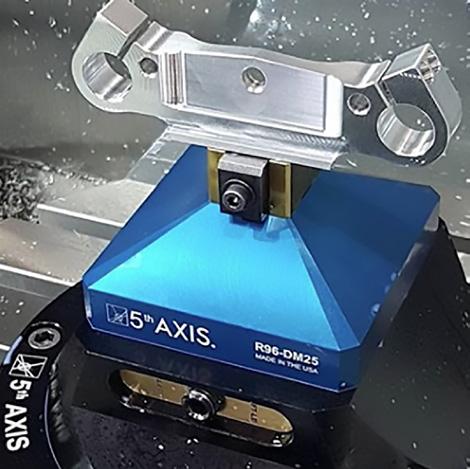

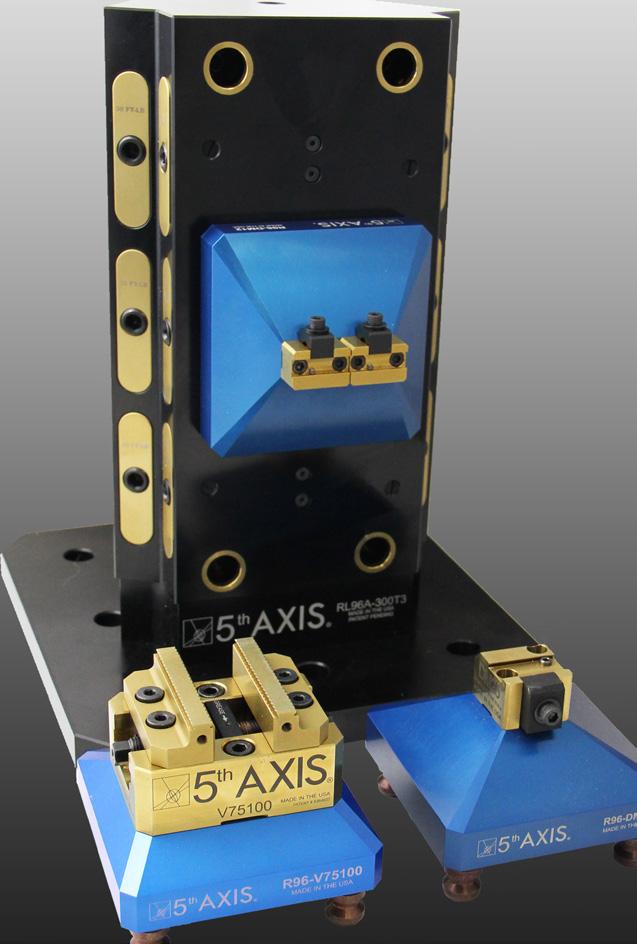

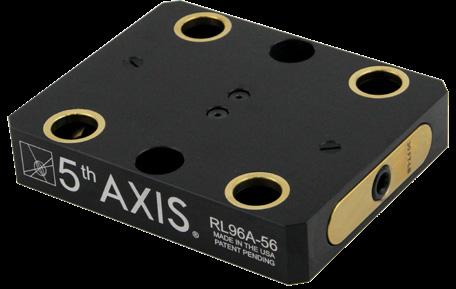

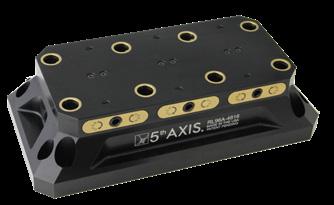

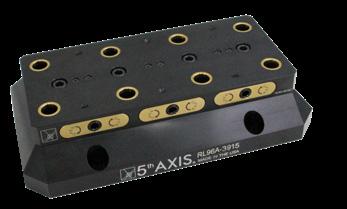

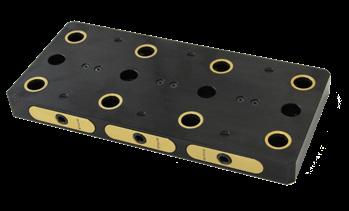

4 RockLock - Quick Change System R96-CER40 Runda detaljer upp till 25 mm Laxstjärtspännare kompletta med förhöjning och RockLock Quick Change-tappar: R96-DM12 Detaljer under 25 mm R96-DM25 Detaljer under 75 mm R96-V75100 Centrerskruvstycke med backbredd 75 mm och spännvidd100 mm. Här tillsammans med förhöjning R96-V75100 och dragtappar. R96-DM50 Detaljer 50 mm och större RL96S-56 Stål, 100 mm delning (fästskruv) RL96A-56 Alu, 100 mm delning (fästskruv) RL96S Stål, 90 hålbild (fästskruv) RL96A Alu, 90 hålbild (fästskruv) Med RockLock dragtappar: V552M Centrerskruvstycke med backbredd 125 mm och spännvidd 127 mm V562M Centrerskruvstycke med backbredd 125 mm och spännvidd 152 mm RL96S-6760 Stål, 60 hålbild (fästskruv) RL96A-6760 Alu, 60 hålbild (fästskruv) RL96A-3613 Integrerad multiposition platta (enkel /dubbelmontering), h=30 mm, alu DV56 Centrerskruvstycke med fast mittback, 125 mm backbredd DV510 Centrerskruvstycke med fast mittback, 125 mm backbredd RL96A- 411 Aluminium, 90 hålbild Integrerad Ø 276mm, h=100 mm RL96A-38 Aluminium, 90 och 60 hålbild Integrerad Ø 202mm, h=75 mm V6105M Centrerskruvstycke med backbredd 150 mm och spännvidd 254mm RL96A-4816 Integrerad multiposition förhöjning (enkel / dubbelmontering), h=100 mm, alu RL96A-3915 Integrerad multiposition förhöjning (enkel /dubbelmontering), h=80 mm, alu

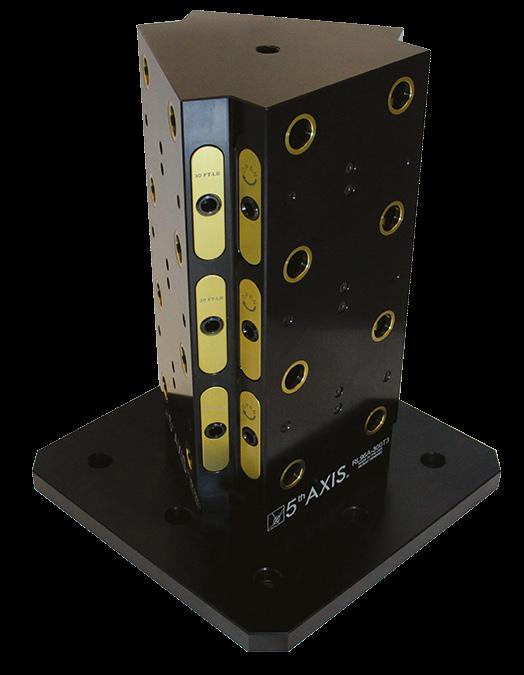

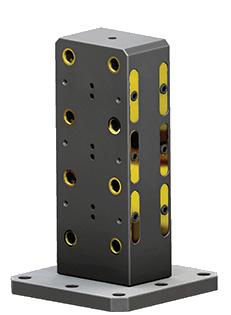

5 Vinkelhylla - Kuber Mycket stor flexibilitet och snabba byten Kuber 2- och 3-sidiga, vinkelhylla RockLock -systemet ger överlägsen flexibilitet och kontroll - alltid med högsta systemnoggrannhet och kan enkelt integreras med andra kuber och konfigurationer. Allt för att höja produktivitet och kvalitet. Industristandard 96 mm avstånd mellan dragtapparna. PATENTERAD RL96A-90DEG RockLock vinkel 90 grader 156x149x200 mm RL96A-3002 / RL96S-3002 Kub, 2 sidig, 300x300x400 mm Stål eller aluminium. Härdade stålbussningar. RL96A-3003 / RL96S-3003 Kub, 3 sidig, 300x300x400 mm Stål eller aluminium. Härdade stålbussningar. Monterings- och bearbetningsalternativ RL96A-90DEG Bearbetningssida 1 Bearbetningssida 2-5 RL96A-3613 Bearbetningssida 1, 2, 3 Rotera 90 Bearbetningssida 4 och 5 RL96A-3002 Kub, 2 sidig, Stål eller aluminium. Multipositionsplatta för vertikala eller horisontella maskiner. Finns med plats för 2 till 5 möjliga monteringar. För flerpositions uppspänning av skruvstycke.

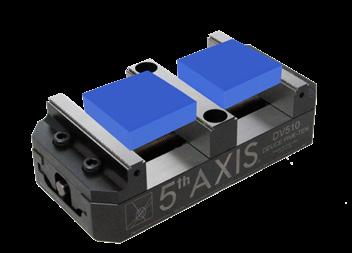

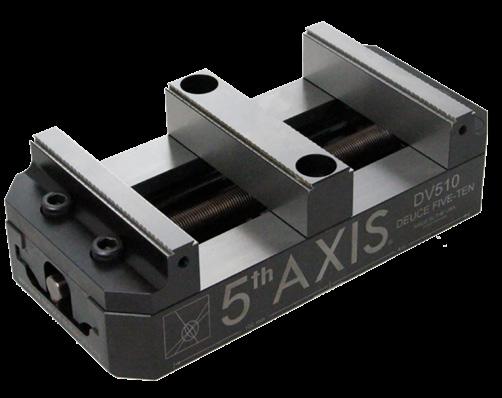

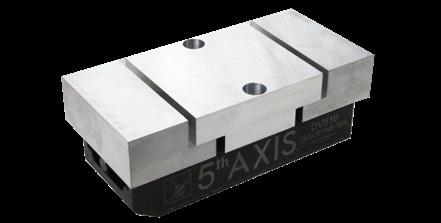

6 Självcentrerande skruvstycken 5th Axis sätter en ny standard inom 5-axlig bearbetning Låg profil och hög precision. Extra kraftig spännskruv. Lång livslängd. Lätt att byta backar. Mjuka backar finns som tillbehör. with two bolts and two dowel pins Självcentrerande med hög mm tolerans self - centering inom 0,013 accuracy mm. 45 Dovetail angle Vändbar back. Räfflade serrated/reversible backar / laxstjärtspår för jaws säker lock fastspänning stock place av arbetsstycket Låg profil Low profile design PVD-behandlade för låg friktion och lång hållbarhet Direktmontage med standardmått för T-spår, kuber mm. Klara för montering av RockLock dragtappar för snabba byten. Värmebehandlat 4140-stål Heat-treated 4140 steel Förberedd för dragtappar Tillverkat i härdat stål Systemnoggrannhet <13 µ Extra stor spännskruv Lätt utbytbara backar Snabb och enkel montering PATENTERAD Stor flexibilitet med vändbara räfflade backar. De är dessutom försedda med laxstjärtspår. 2,5 mm ingrepp. Mjuka backar för olika versioner, här på DV56. DV56 kan spänna 2 detaljer om max 57 mm/st eller en detalj på max 140 mm (utan mittback) DV56 och den större DV510 har fast mittback (demonterbar) samt vändbara räfflade backar med laxstjärtspår. För uppspänning av upp till två detaljer. DV510 kan spänna 2 detaljer om max 95 mm/st eller en detalj på max 241 mm (utan mittback) Mjuka backar finns för alla versioner av skruvstycken. Här visas DV510 med mittback (demonterbar). Max spännvidd 241 mm eller 2 x 95 mm.

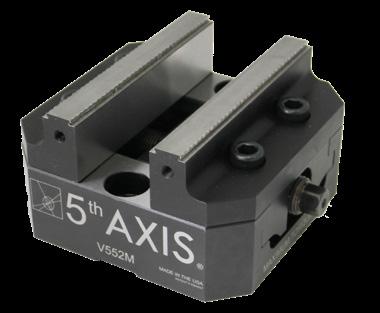

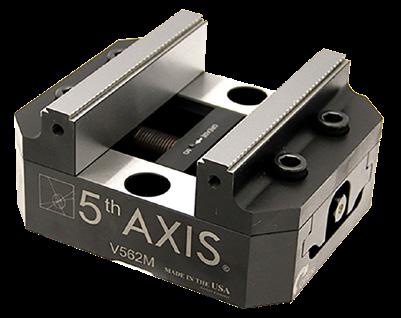

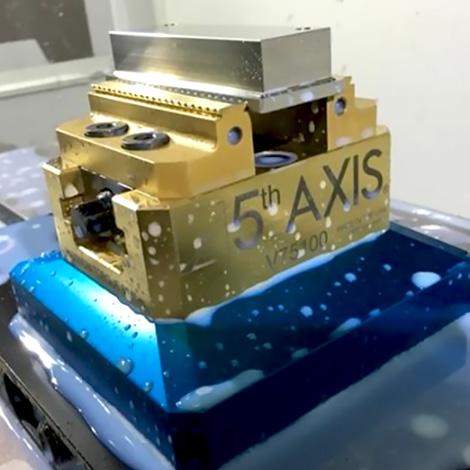

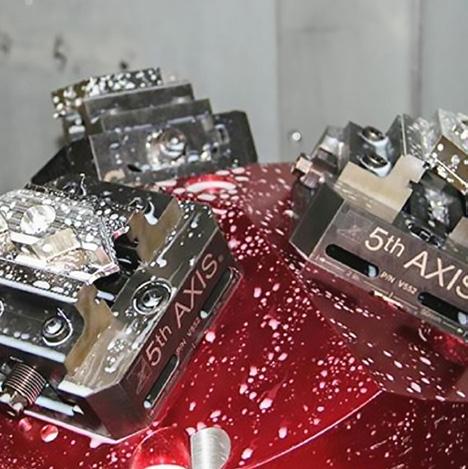

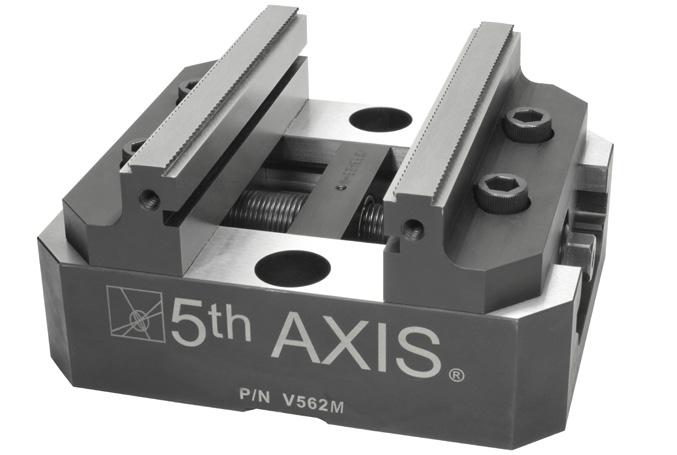

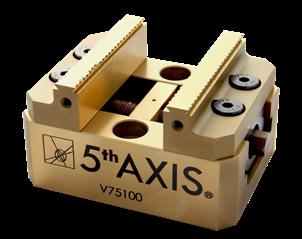

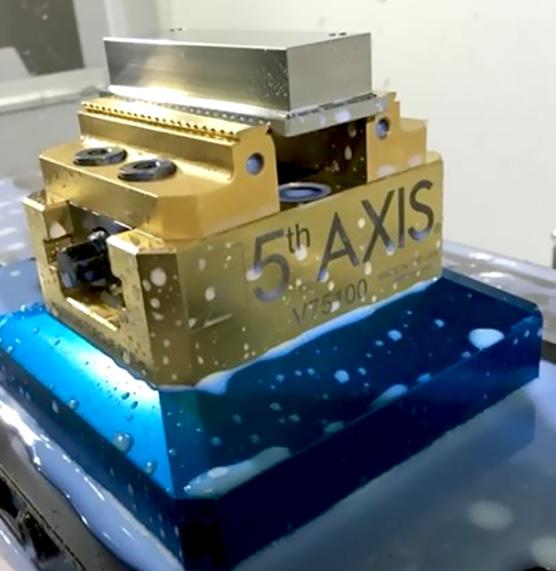

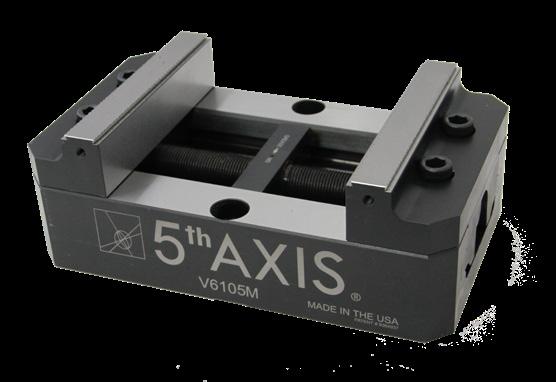

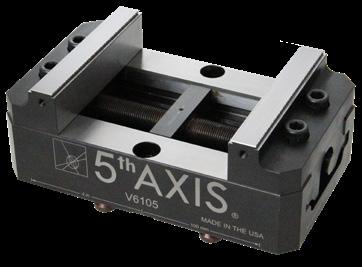

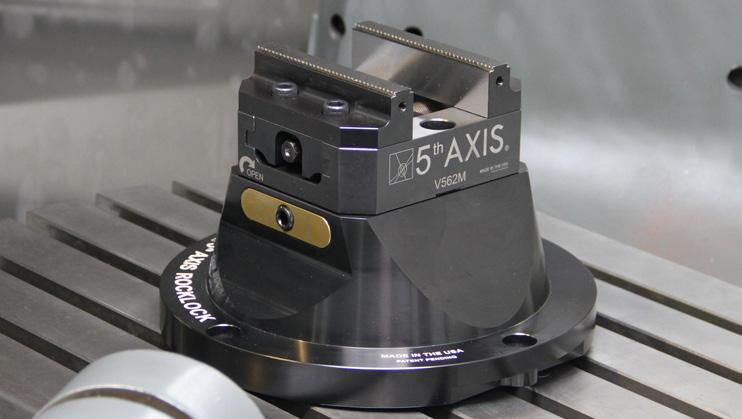

7 Självcentrerande skruvstycken V mm x 100mm V ett unikt kompakt skruvstycke med högsta precision och kraft. Backbredd 75 mm och spännvidd mm. Backbredd 75 mm Spännvidd mm Spännkraft 13,5 kn/61 Nm Direktmontage för T-spår etc, alt RockLock dragtapparv V552M 125mm x 125mm V552M är ett lågbyggt kraftfullt 5-axligt centrerskruvstycke med backbredd 150 mm. För arbetsstycken mellan mm. Backbredd 125 mm Spännvidd mm Spännkraft 16 kn/61 Nm Direktmontage för T-spår etc, alt RockLock dragtappar V562M 125mm x 150mm V562M är ett lågbyggt kraftfullt 5-axligt centrerskruvstycke med backbredd 125 mm och större längd än V552M. För arbetsstycken mellan mm. Backbredd 125 mm Spännvidd mm Spännkraft 16 kn/61 Nm Direktmontage för T-spår etc, alt RockLock dragtappar V6105M 150mm x 250mm V6105M är 5th Axis största 5-axliga centrerskruvstycke med backbredd 150 mm. Hanterar större arbetsstycken mellan mm.bredd Backbredd 150 mm Spännvidd mm Spännkraft 16 kn/61 Nm Direktmontage för T-spår etc, alt RockLock dragtappar DV56 125mm x 150 mm - med fast mittback DV56 är ett lågbyggt kraftfullt 5-axligt centrerskruvstycke med fast mittback och backbredd 125 mm och spännvidd mm. Backbredd 125 mm Spännvidd mm, med två detaljer max 2 x 57 mm Spännkraft 16 kn/61 Nm Direktmontage för T-spår etc, alt RockLock dragtapparv DV mm x 250 mm - med fast mittback DV510 är ett lågbyggt kraftfullt 5-axligt centrerskruvstycke med fast mittback och backbredd 125 mm och spännvidd mm. DV56 har spännvidd mm DV510 har spännvidd mm Backbredd 125 mm Spännvidd mm, med två detaljer max 2 x 95 mm Spännkraft 16 kn/61 Nm Direktmontage för T-spår etc, alt RockLock dragtapparv

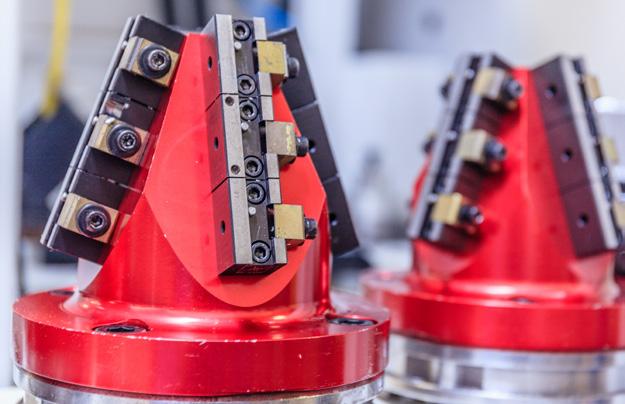

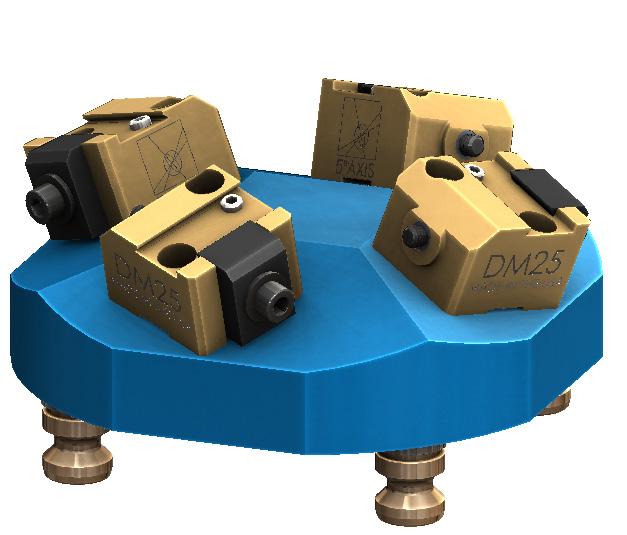

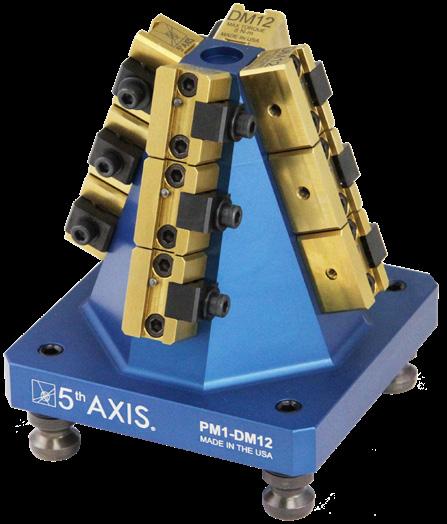

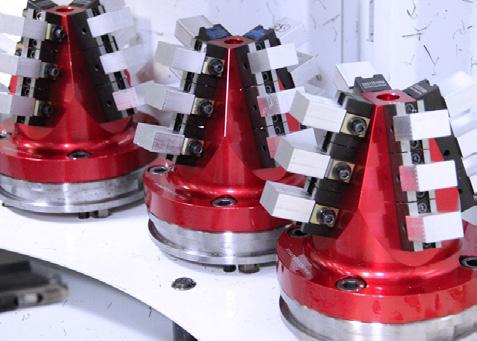

8 Laxstjärtspår för flera dimensioner Laxstjärtspår 45 Exakt repeterbarhet och stabilitet Kompakt Spännelement och kropp i härdat stål DM12 Detaljer under 25 mm DM25 Detaljer under 75 mm Kompakt Tillverkat i härdat stål DM50 Detaljer 50 mm och större Demonterbara tappar Snabblåsning-/lossning Oöverträffad spännkraft Snabb och enkel montering CER40 Runda detaljer upp till 25mm 5th Axis ger unika produktionsfördelar med hög flexibilitet och oslagbar säkerhet för obemannad drift Maximera produktionsutfallet med laxstjärtsspännare! 5th Axis kompakta pyramider tillåter samtidig bearbetning av upp till 4 eller 12 detaljer. Laxstjärtspåret medger tuff bearbetning tack vare oäverträffad spännkraft samtidigt som precisionen bibehålls. Lämpligt för automatiserade flöden och stora serier. PM2 ger extra god åtkomlighet för 5-sidig bearbetning av upp till 4 detaljer Kör fler detaljer i varje cykel, minimera ställtider och verktygsbyten Flexibel fixtur som kan monteras på paletter, referensbord, maskinbord etc RockLock montering Pyramid PM1-DM12 bestyckad med12 stycken DM12 Pyramid PM2-DM25 bestyckad med 4 stycken DM25

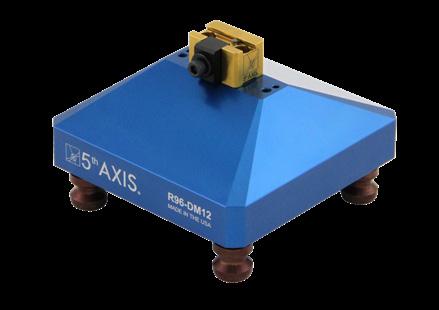

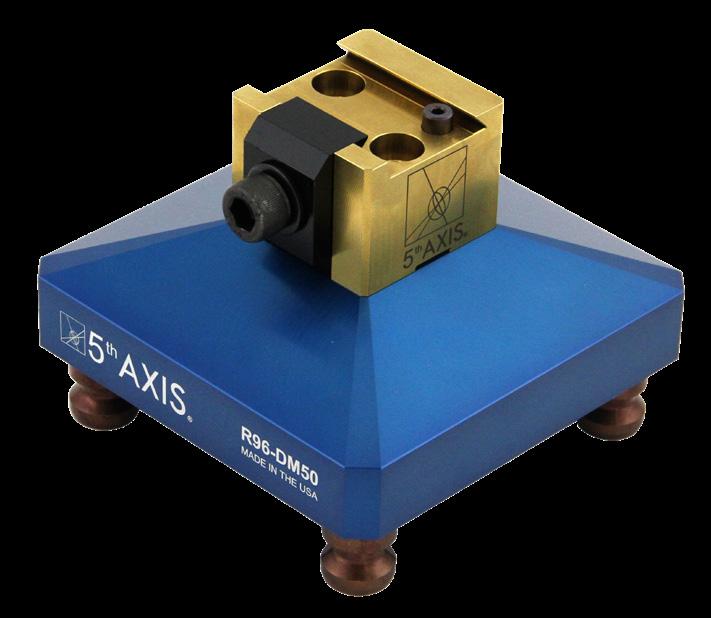

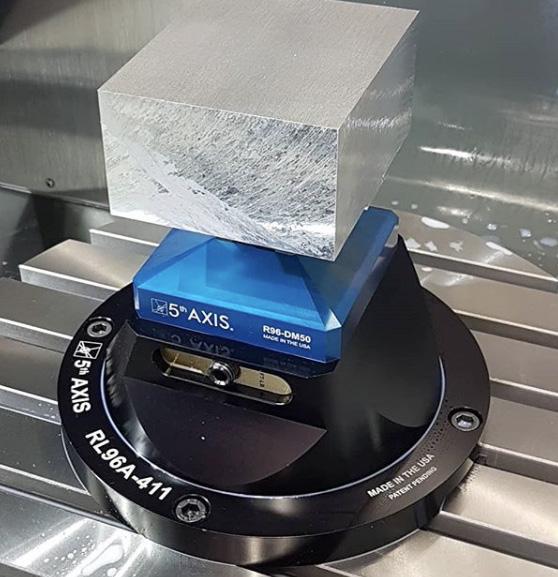

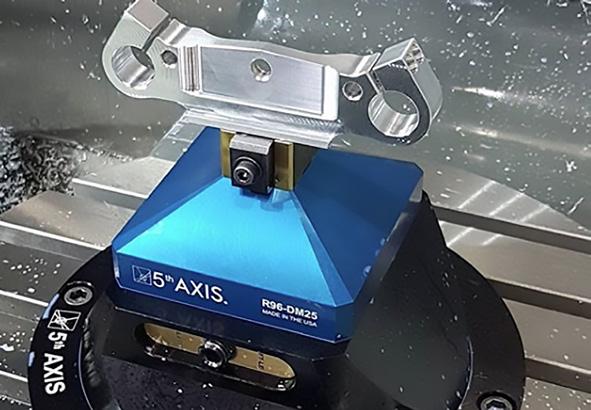

9 Laxstjärtspår för flera dimensioner Laxstjärtsspännare komplett med förhöjning och RockLock Quick Change-tappar R96-DM12 Detaljer under 25 mm inkl R96 förhöjning R96-DM25 Detaljer under 75 mm inkl R96 förhöjning R96-DM50 Detaljer 50 mm och större inkl R96 förhöjning PATENTERAD Uppspänning av en större detalj försedd med laxstjärtspår är inga problem. Höga spännkrafter och stor exakthet kännetecknar 5th Axis. Här ovan ser man en kombination bestående av R96-DM50 samt R96A-411. DC1750 Fräs för laxstjärtspår Fräs för laxstjärtspår 45 grader. Levereras komplett med skär. Axel: 25 mm Extra utbytbara skär DC1750-B

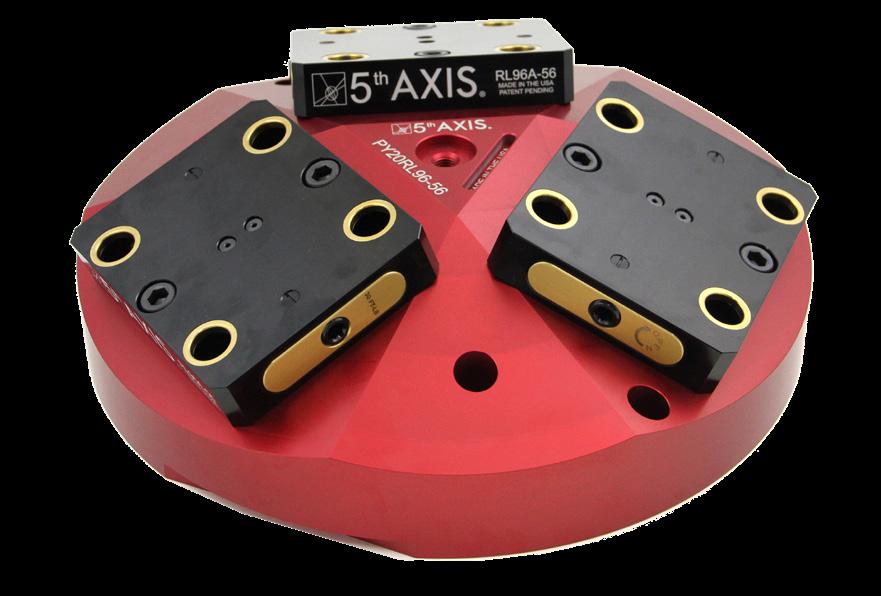

10 Automation - Smart bearbetning 3-sidig pyramid med 3 stycken RL96A-56 Ø380mm PY30RL º vinkel För användning med120 lutning PY20RL º vinkel För användning med 110 lutning PATENTERAD

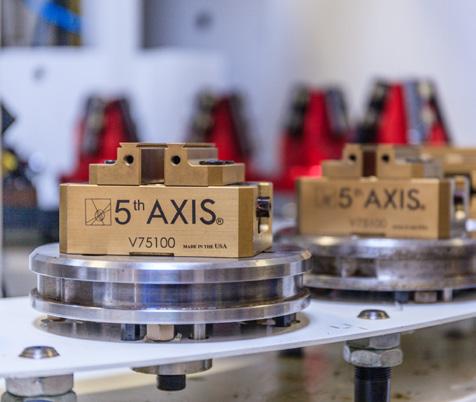

11 Automation - Smart bearbetning 5th Axis skruvstycken och pyramider monterade på paletter är en kompetent lösning för högt automatiserade flöden och effektiv produktion Pyramiderna är kompatibla med 96mm RockLock Kan monteras och köras i både vertikala och horisontella montage 5th Axis har anpassade lösningar till många palettsystem, exempelvis Erowa, System 3R och Matsuura För automation Modell V552M ses här monterad på en 148 mm palett för Erowa: ER148S-V MONTERA PÅ PALETT Direktmontering sparar tid och ökar produktivitet. Vi kan leverera kompletta enheter bestående av skruvstycke och palett till många CNC-maskiner. Fråga oss! Finns kompletta enheter 5th Axis skruvstycken finns tillgängliga för direktmontering för exempelvis: Tillverkare: System 3R Schunk Hirschmann Lang Skruvstycke: V5523R V552SCH V552HIR V562-L96 3-sidiga pyramider PY30GBM -30 O graders vinkel PY20GBM -20 O graders vinkel PY30GBM och PY20GBM är anpassade till V552M och V562M 5-axliga skruvstycken.

12 Tillbehör R96-Bearbetningsbar Bearbetningsbar RockLock palett Bearbetningsbara mjuka aluminiumbackar VAJ75 75 x 45 x 25 mm passande V75100 VAJ52M 125 x mm passande V552M samt V562M VAJ610M 151 x 78 x 47 mm passande V6105M Centrering / Lokalisering / Fastspänning Våra set för centrering/uppspänning gör uppriggningen enkel. Seten inkluderar det du behöver. Uppge maskinfabrikat och modell. Spännhylsa För skruvstycken, 3/8 TS10 10 mm hylsa passande V75100 TS13 13 mm hylsa passande V562M TS17 17 mm hylsa passande V6105M RL96-MP Master Pallet För positionering av RockLock produkter: RL96-MP Stål, Kalibreringspalett För exakt inmätning av X- och Y-position Precisionsslipade kanter och centrumhål Gängade styrstift (Ingår till skruvstycken) LP6-6mm LP8-8mm LP10-10mm PS20F Dragtappar, härdat stål 4 st / fp PS20F-PY 1 st modifierad dragtapp Poka Yoke PS20F-4PY Set om 3 dragtappar standard och 1 st modifierad dragtapp Poka Yoke 5 h Aminogatan Mölndal Tel: VI LEVERERAR PRODUKTER AV HÖG KVALITET SOM HJÄLPER VÅRA KUNDER ATT ÖKA SIN PRODUKTIVITET OCH LÖNSAMHET Partille Tool Trading är ett teknikföretag som strävar efter ett nära samarbete med våra kunder, återförsäljare och leverantörer. Vi kan leverera en unik mix av produkter med hög kvalitet som ger ökad produktivitet och lönsamhet för användaren. Vi söker kontinuerligt efter nya produkter till vårt sortiment. Vi tittar gärna på uppfinningar och innovationer som vi kan marknadsföra via våra kanaler både i Sverige och internationellt. På 1980-talet uppfann vi det unika anslaget Esset som exporteras över hela världen. Vi började sälja Loc-Line kylvätskeslangar - originalet som har blivit ett begrepp! På 1990-talet började vi exportera anslaget PosiStop, som fortfarande är en storsäljare. För mer information, vänd dig till din återförsäljare eller till oss. DIN ÅTERFÖRSÄLJARE: Copyright 2018 by 5th Axis Inc. USA and Partille Tool Trading AB, Sweden
