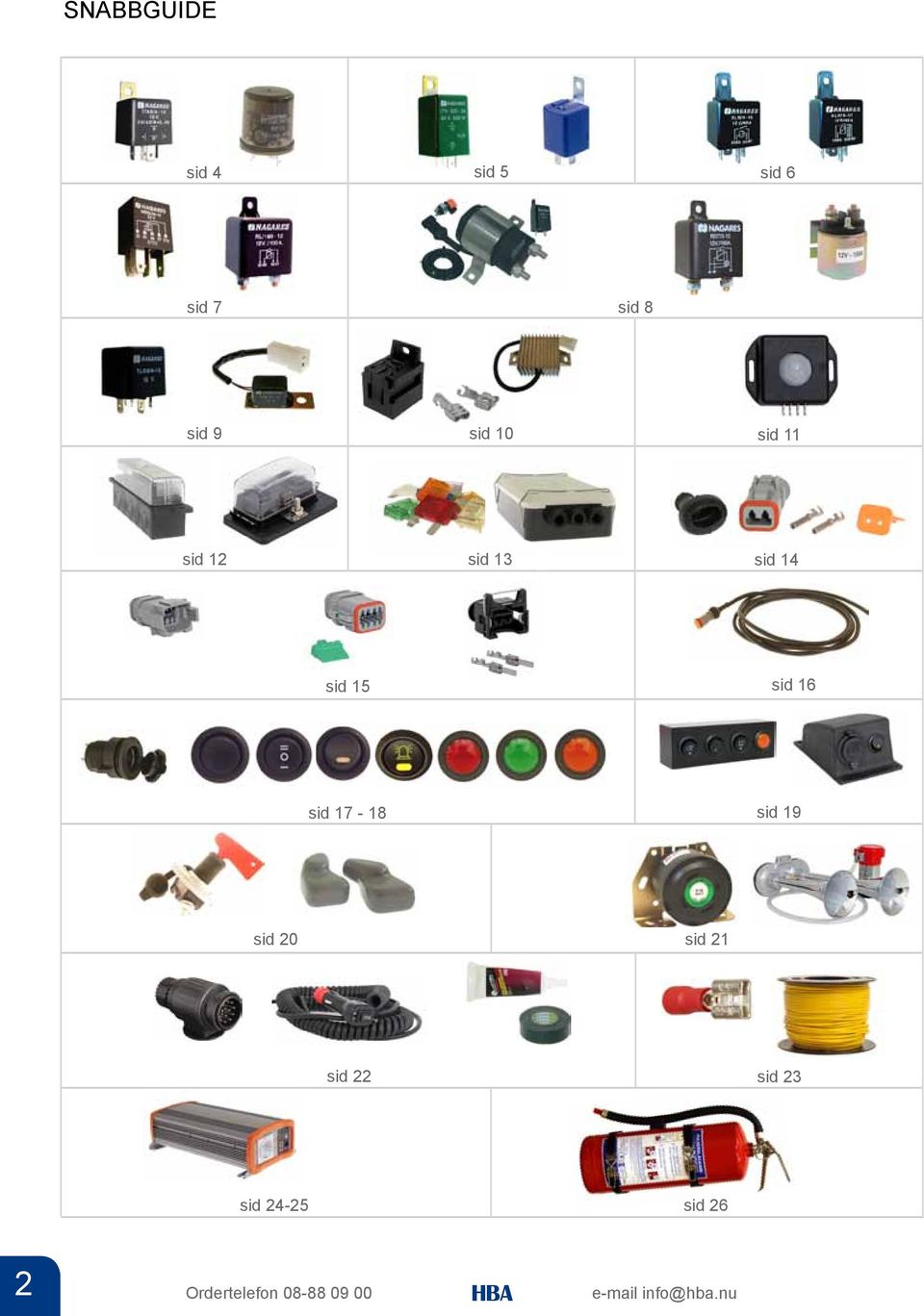

2 SNABBGUIDE sid 4 sid 5 sid 6 sid 7 sid 8 sid 9 sid 10 sid 11 sid 12 sid 13 sid 14 sid 15 sid 16 sid sid 19 sid 20 sid 21 sid 22 sid 23 sid sid info@hba.nu

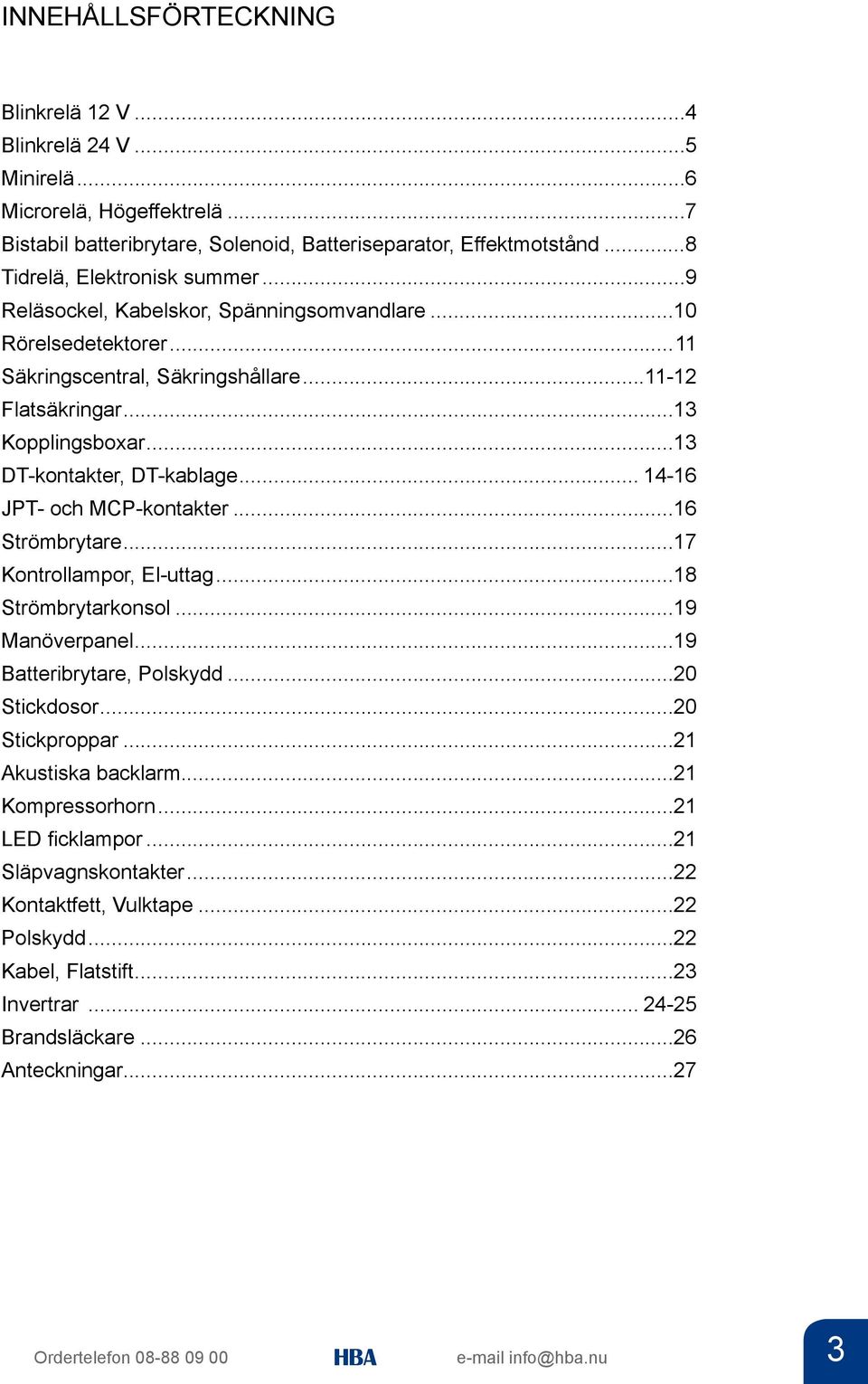

3 INNEHÅLLSFÖRTECKNING Blinkrelä 12 V...4 Blinkrelä 24 V...5 Minirelä...6 Microrelä, Högeffektrelä...7 Bistabil batteribrytare, Solenoid, Batteriseparator, Effektmotstånd...8 Tidrelä, Elektronisk summer...9 Reläsockel, Kabelskor, Spänningsomvandlare...10 Rörelsedetektorer...11 Säkringscentral, Säkringshållare Flatsäkringar...13 Kopplingsboxar...13 DT-kontakter, DT-kablage JPT- och MCP-kontakter...16 Strömbrytare...17 Kontrollampor, El-uttag...18 Strömbrytarkonsol...19 Manöverpanel...19 Batteribrytare, Polskydd...20 Stickdosor...20 Stickproppar...21 Akustiska backlarm...21 Kompressorhorn...21 LED ficklampor...21 Släpvagnskontakter...22 Kontaktfett, Vulktape...22 Polskydd...22 Kabel, Flatstift...23 Invertrar Brandsläckare...26 Anteckningar

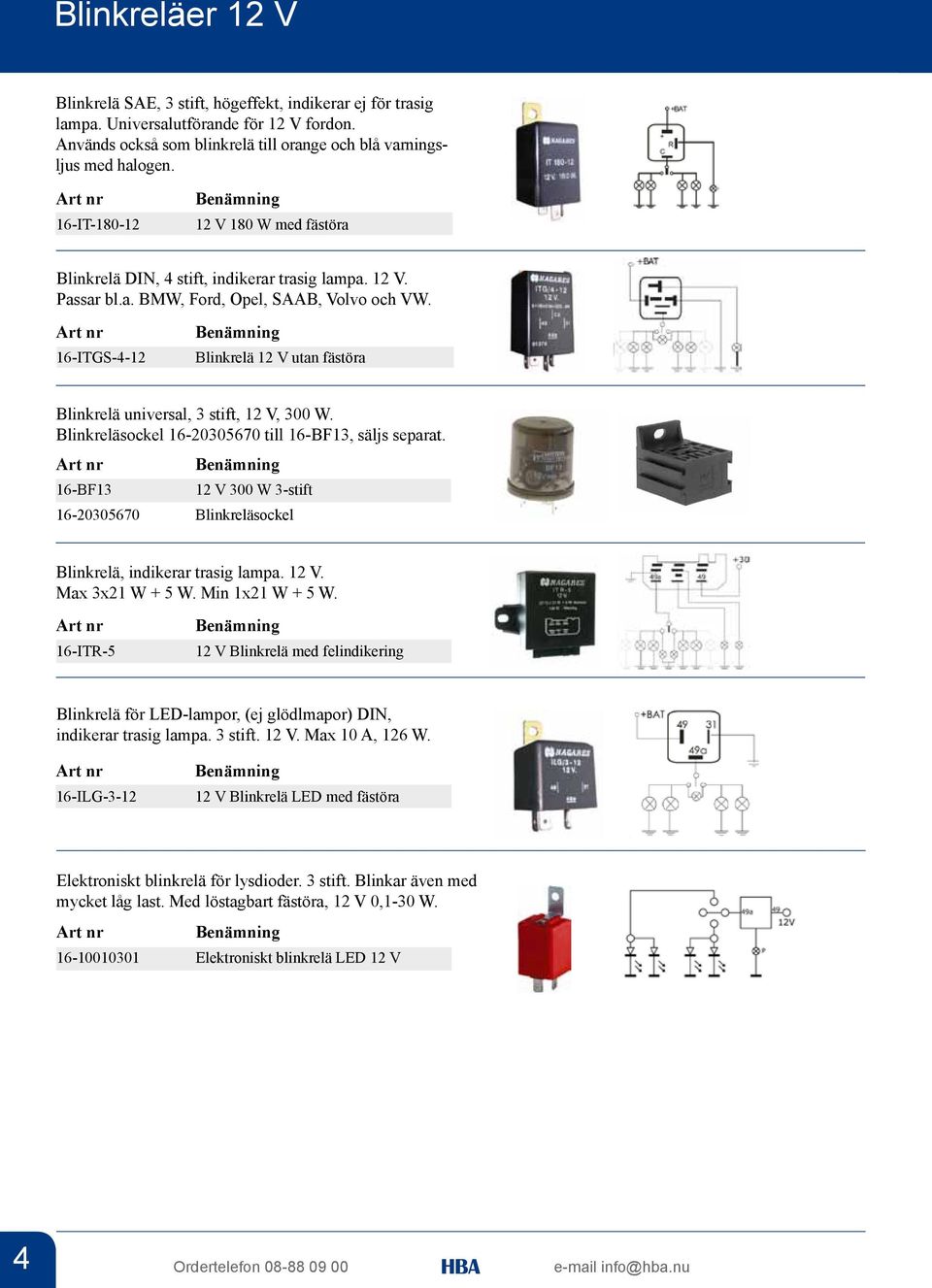

4 Blinkreläer 12 V Blinkrelä SAE, 3 stift, högeffekt, indikerar ej för trasig lampa. Universalutförande för 12 V fordon. Används också som blinkrelä till orange och blå varningsljus med halogen. 16-IT V 180 W med fästöra Blinkrelä DIN, 4 stift, indikerar trasig lampa. 12 V. Passar bl.a. BMW, Ford, Opel, SAAB, Volvo och VW. 16-ITGS-4-12 Blinkrelä 12 V utan fästöra Blinkrelä universal, 3 stift, 12 V, 300 W. Blinkreläsockel till 16-BF13, säljs separat. 16-BF13 12 V 300 W 3-stift Blinkreläsockel Blinkrelä, indikerar trasig lampa. 12 V. Max 3x21 W + 5 W. Min 1x21 W + 5 W. 16-ITR-5 12 V Blinkrelä med felindikering Blinkrelä för LED-lampor, (ej glödlmapor) DIN, indikerar trasig lampa. 3 stift. 12 V. Max 10 A, 126 W. 16-ILG V Blinkrelä LED med fästöra Elektroniskt blinkrelä för lysdioder. 3 stift. Blinkar även med mycket låg last. Med löstagbart fästöra, 12 V 0,1-30 W Elektroniskt blinkrelä LED 12 V 4 info@hba.nu

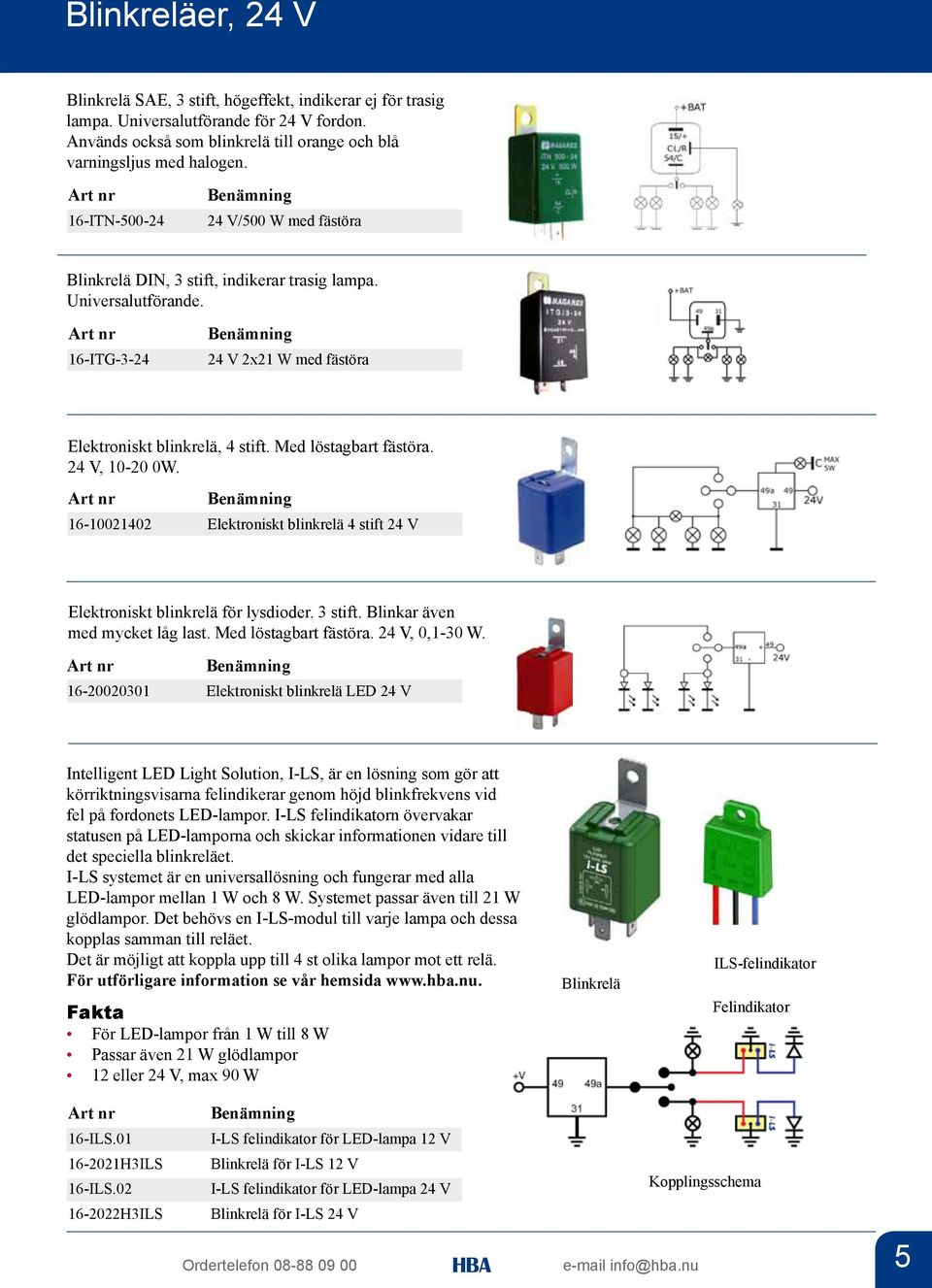

5 Blinkreläer, 24 V Blinkrelä SAE, 3 stift, högeffekt, indikerar ej för trasig lampa. Universalutförande för 24 V fordon. Används också som blinkrelä till orange och blå varningsljus med halogen. 16-ITN V/500 W med fästöra Blinkrelä DIN, 3 stift, indikerar trasig lampa. Universalutförande. 16-ITG V 2x21 W med fästöra Elektroniskt blinkrelä, 4 stift. Med löstagbart fästöra. 24 V, W Elektroniskt blinkrelä 4 stift 24 V Elektroniskt blinkrelä för lysdioder. 3 stift. Blinkar även med mycket låg last. Med löstagbart fästöra. 24 V, 0,1-30 W Elektroniskt blinkrelä LED 24 V Intelligent LED Light Solution, I-LS, är en lösning som gör att körriktningsvisarna felindikerar genom höjd blinkfrekvens vid fel på fordonets LED-lampor. I-LS felindikatorn övervakar statusen på LED-lamporna och skickar informationen vidare till det speciella blinkreläet. I-LS systemet är en universallösning och fungerar med alla LED-lampor mellan 1 W och 8 W. Systemet passar även till 21 W glödlampor. Det behövs en I-LS-modul till varje lampa och dessa kopplas samman till reläet. Det är möjligt att koppla upp till 4 st olika lampor mot ett relä. För utförligare information se vår hemsida Fakta För LED-lampor från 1 W till 8 W Passar även 21 W glödlampor 12 eller 24 V, max 90 W Blinkrelä ILS-felindikator Felindikator 16-ILS H3ILS 16-ILS H3ILS I-LS felindikator för LED-lampa 12 V Blinkrelä för I-LS 12 V I-LS felindikator för LED-lampa 24 V Blinkrelä för I-LS 24 V Kopplingsschema info@hba.nu 5

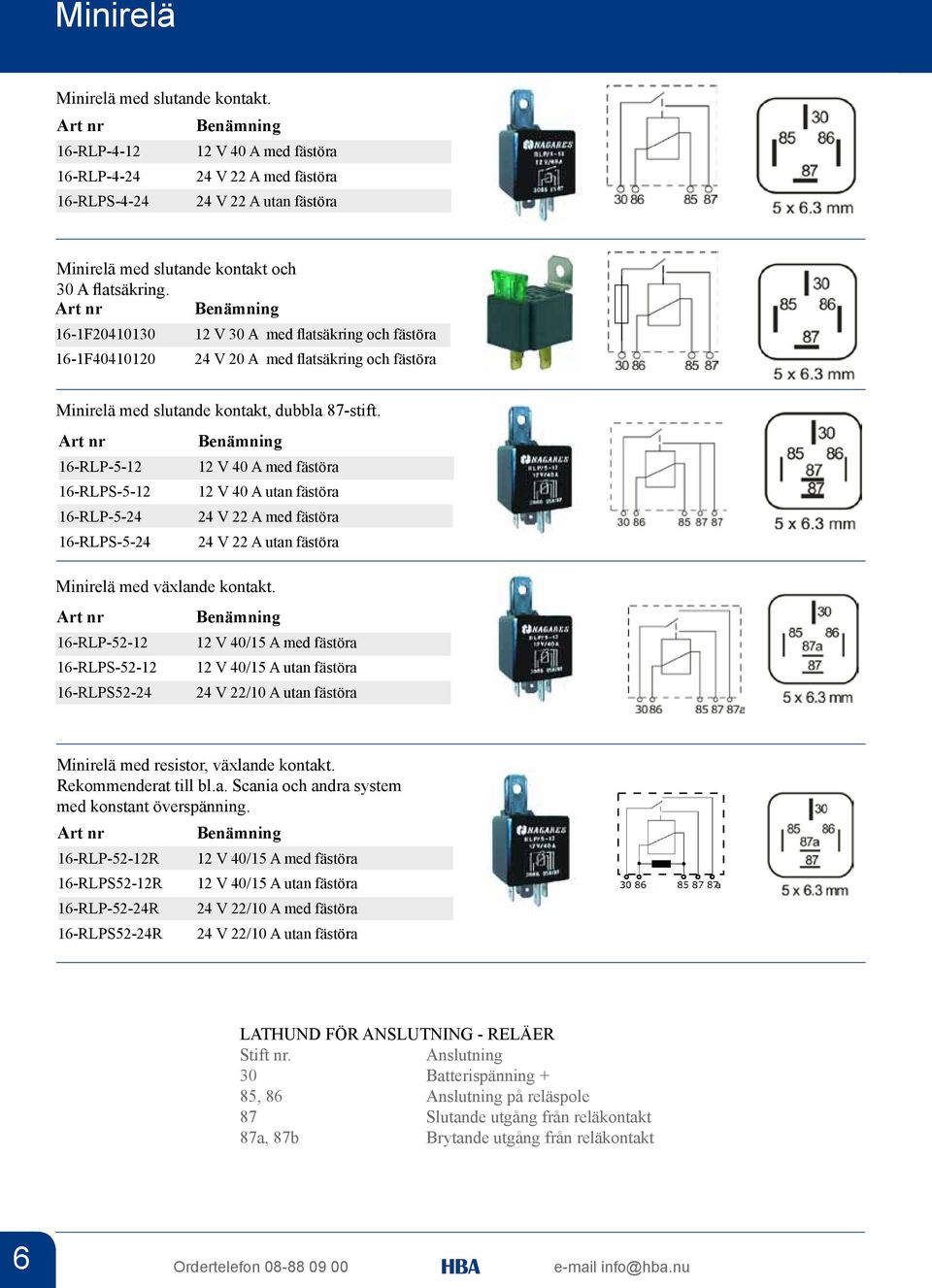

6 Minirelä Minirelä med slutande kontakt. 16-RLP V 40 A med fästöra 16-RLP V 22 A med fästöra 16-RLPS V 22 A utan fästöra Minirelä med slutande kontakt och 30 A flatsäkring. 16-1F V 30 A med flatsäkring och fästöra 16-1F V 20 A med flatsäkring och fästöra Minirelä med slutande kontakt, dubbla 87-stift. 16-RLP V 40 A med fästöra 16-RLPS V 40 A utan fästöra 16-RLP V 22 A med fästöra 16-RLPS V 22 A utan fästöra Minirelä med växlande kontakt. 16-RLP V 40/15 A med fästöra 16-RLPS V 40/15 A utan fästöra 16-RLPS V 22/10 A utan fästöra Minirelä med resistor, växlande kontakt. Rekommenderat till bl.a. Scania och andra system med konstant överspänning. 16-RLP-52-12R 16-RLPS52-12R 16-RLP-52-24R 16-RLPS52-24R 12 V 40/15 A med fästöra 12 V 40/15 A utan fästöra 24 V 22/10 A med fästöra 24 V 22/10 A utan fästöra LATHUND FÖR ANSLUTNING - RELÄER Stift nr. Anslutning 30 Batterispänning + 85, 86 Anslutning på reläspole 87 Slutande utgång från reläkontakt 87a, 87b Brytande utgång från reläkontakt 6 info@hba.nu

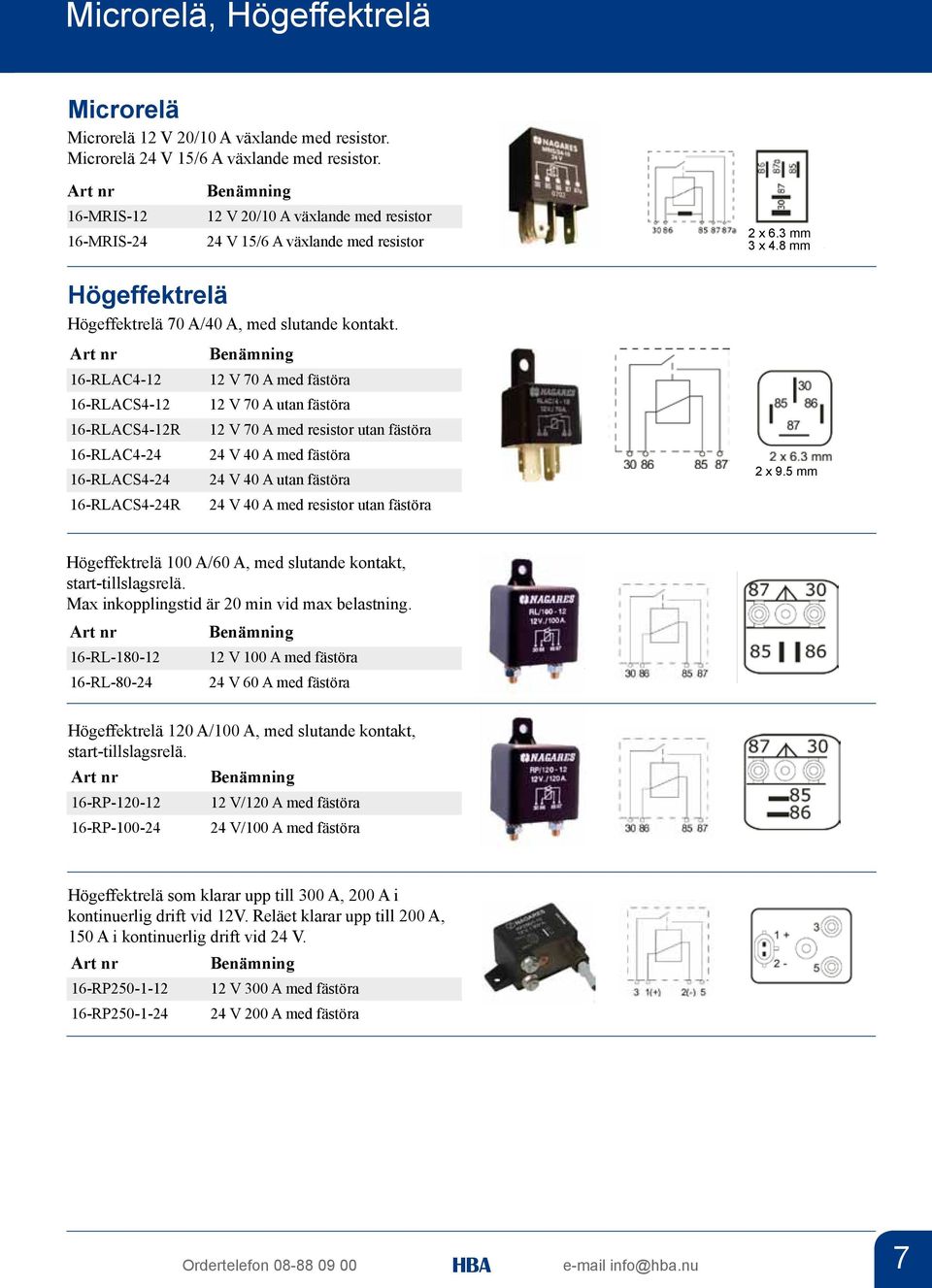

7 Microrelä, Högeffektrelä Microrelä Microrelä 12 V 20/10 A växlande med resistor. Microrelä 24 V 15/6 A växlande med resistor. 16-MRIS MRIS-24 Högeffektrelä 16-RLAC RLACS RLACS4-12R 16-RLAC RLACS RLACS4-24R 12 V 20/10 A växlande med resistor 24 V 15/6 A växlande med resistor Högeffektrelä 70 A/40 A, med slutande kontakt. 12 V 70 A med fästöra 12 V 70 A utan fästöra 12 V 70 A med resistor utan fästöra 24 V 40 A med fästöra 24 V 40 A utan fästöra 24 V 40 A med resistor utan fästöra 2 x 6.3 mm 3 x 4.8 mm 2 x 9.5 mm Högeffektrelä 100 A/60 A, med slutande kontakt, start-tillslagsrelä. Max inkopplingstid är 20 min vid max belastning. 16-RL V 100 A med fästöra 16-RL V 60 A med fästöra Högeffektrelä 120 A/100 A, med slutande kontakt, start-tillslagsrelä. 16-RP V/120 A med fästöra 16-RP V/100 A med fästöra Högeffektrelä som klarar upp till 300 A, 200 A i kontinuerlig drift vid 12V. Reläet klarar upp till 200 A, 150 A i kontinuerlig drift vid 24 V. 16-RP V 300 A med fästöra 16-RP V 200 A med fästöra info@hba.nu 7

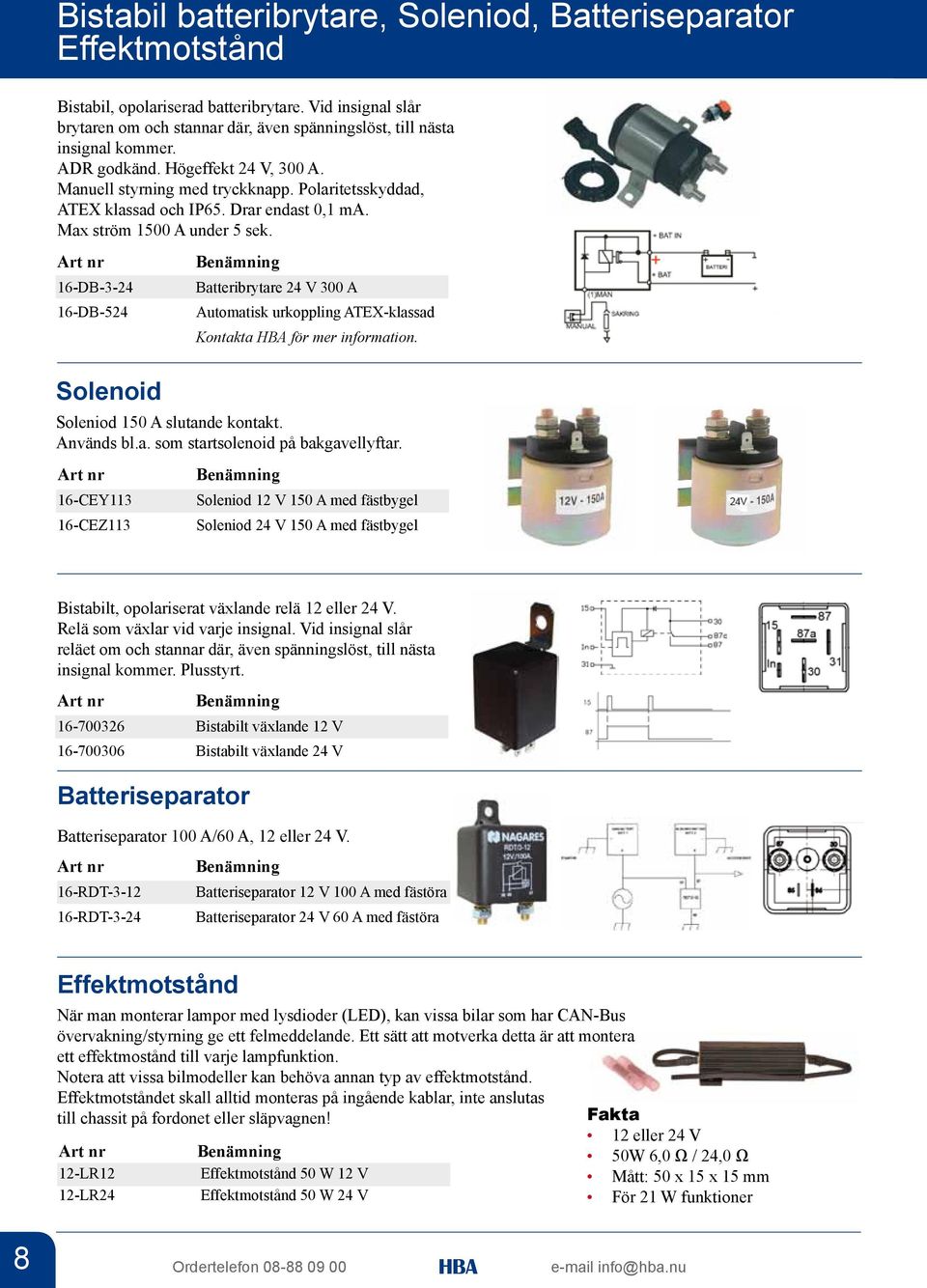

8 Bistabil batteribrytare, Soleniod, Batteriseparator Effektmotstånd Bistabil, opolariserad batteribrytare. Vid insignal slår brytaren om och stannar där, även spänningslöst, till nästa insignal kommer. ADR godkänd. Högeffekt 24 V, 300 A. Manuell styrning med tryckknapp. Polaritetsskyddad, ATEX klassad och IP65. Drar endast 0,1 ma. Max ström 1500 A under 5 sek. 16-DB DB-524 Batteribrytare 24 V 300 A Automatisk urkoppling ATEX-klassad Kontakta för mer information. Solenoid Soleniod 150 A slutande kontakt. Används bl.a. som startsolenoid på bakgavellyftar. 16-CEY CEZ113 Soleniod 12 V 150 A med fästbygel Soleniod 24 V 150 A med fästbygel Bistabilt, opolariserat växlande relä 12 eller 24 V. Relä som växlar vid varje insignal. Vid insignal slår reläet om och stannar där, även spänningslöst, till nästa insignal kommer. Plusstyrt Bistabilt växlande 12 V Bistabilt växlande 24 V Batteriseparator Batteriseparator 100 A/60 A, 12 eller 24 V. 16-RDT RDT-3-24 Batteriseparator 12 V 100 A med fästöra Batteriseparator 24 V 60 A med fästöra Effektmotstånd När man monterar lampor med lysdioder (LED), kan vissa bilar som har CAN-Bus övervakning/styrning ge ett felmeddelande. Ett sätt att motverka detta är att montera ett effektmostånd till varje lampfunktion. Notera att vissa bilmodeller kan behöva annan typ av effektmotstånd. Effektmotståndet skall alltid monteras på ingående kablar, inte anslutas till chassit på fordonet eller släpvagnen! 12-LR12 12-LR24 Effektmotstånd 50 W 12 V Effektmotstånd 50 W 24 V Fakta 12 eller 24 V 50W 6,0 Ω / 24,0 Ω Mått: 50 x 15 x 15 mm För 21 W funktioner 8 info@hba.nu

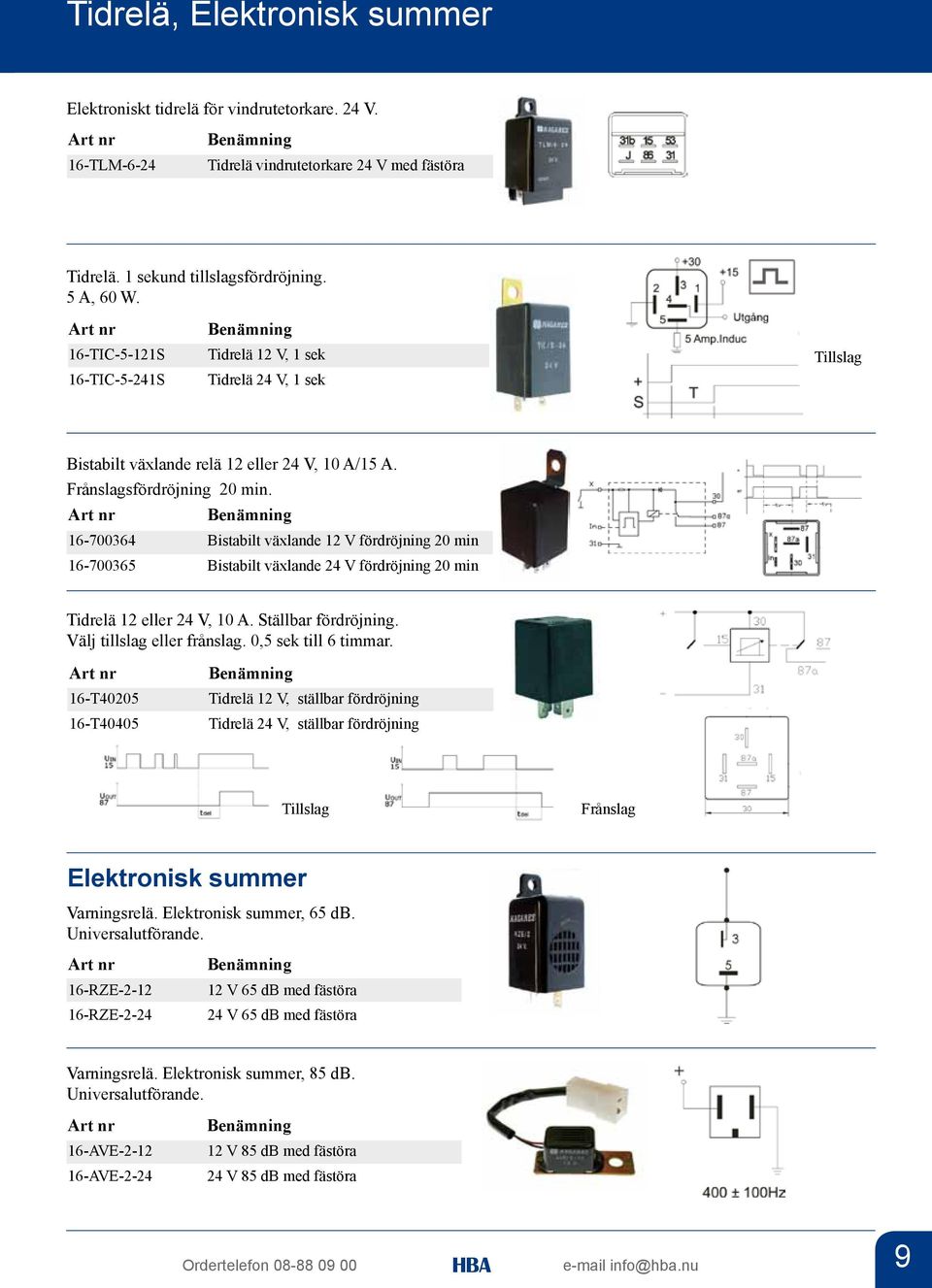

9 Tidrelä, Elektronisk summer Elektroniskt tidrelä för vindrutetorkare. 24 V. 16-TLM-6-24 Tidrelä vindrutetorkare 24 V med fästöra Tidrelä. 1 sekund tillslagsfördröjning. 5 A, 60 W. 16-TIC-5-121S 16-TIC-5-241S Tidrelä 12 V, 1 sek Tidrelä 24 V, 1 sek Tillslag Bistabilt växlande relä 12 eller 24 V, 10 A/15 A. Frånslagsfördröjning 20 min Bistabilt växlande 12 V fördröjning 20 min Bistabilt växlande 24 V fördröjning 20 min Tidrelä 12 eller 24 V, 10 A. Ställbar fördröjning. Välj tillslag eller frånslag. 0,5 sek till 6 timmar. 16-T40205 Tidrelä 12 V, ställbar fördröjning 16-T40405 Tidrelä 24 V, ställbar fördröjning Tillslag Frånslag Elektronisk summer Varningsrelä. Elektronisk summer, 65 db. Universalutförande. 16-RZE RZE V 65 db med fästöra 24 V 65 db med fästöra Varningsrelä. Elektronisk summer, 85 db. Universalutförande. 16-AVE AVE V 85 db med fästöra 24 V 85 db med fästöra info@hba.nu 9

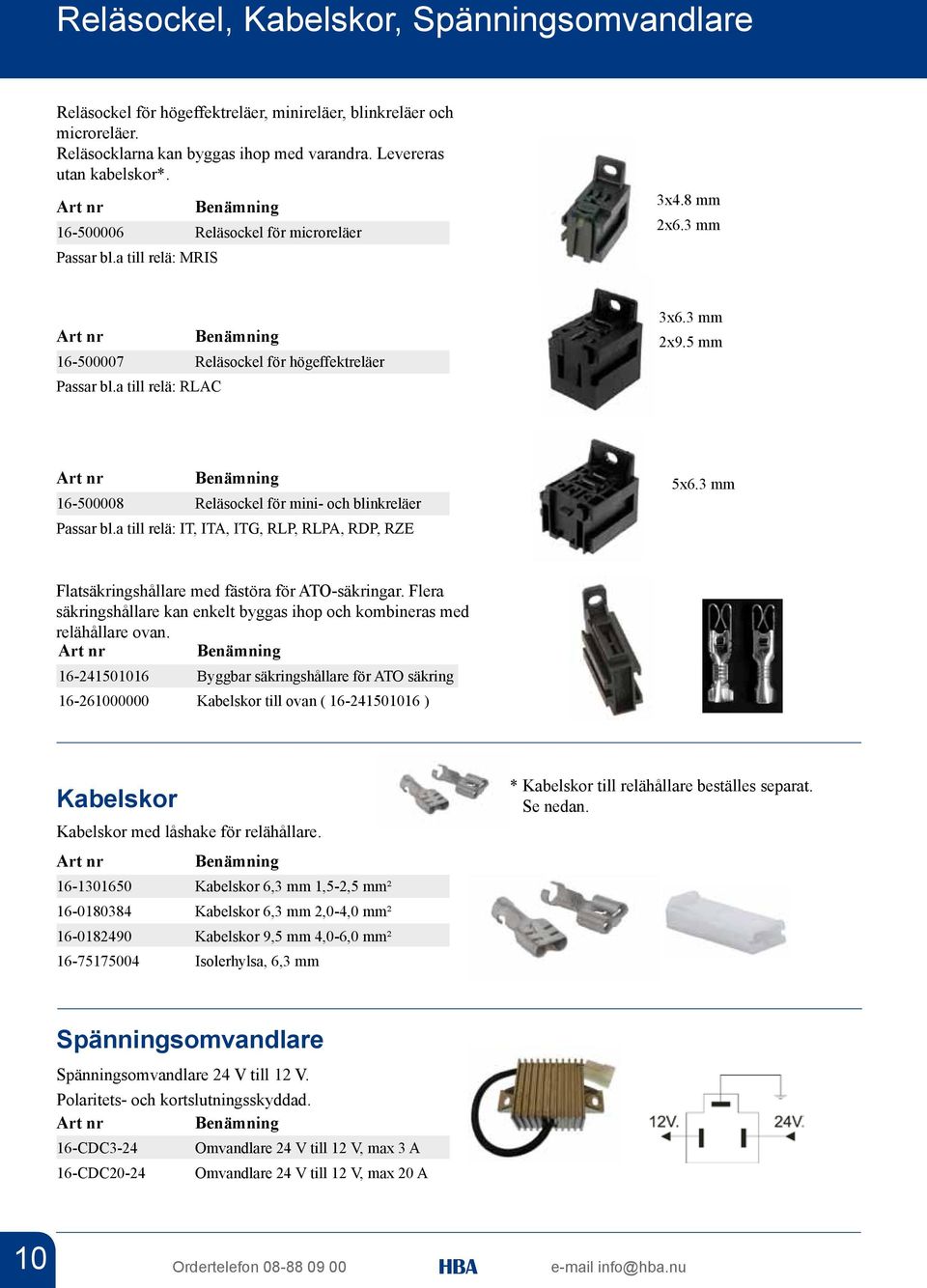

10 Reläsockel, Kabelskor, Spänningsomvandlare Reläsockel för högeffektreläer, minireläer, blinkreläer och microreläer. Reläsocklarna kan byggas ihop med varandra. Levereras utan kabelskor* Reläsockel för microreläer Passar bl.a till relä: MRIS 3x4.8 mm 2x6.3 mm Reläsockel för högeffektreläer Passar bl.a till relä: RLAC 3x6.3 mm 2x9.5 mm Reläsockel för mini- och blinkreläer Passar bl.a till relä: IT, ITA, ITG, RLP, RLPA, RDP, RZE 5x6.3 mm Flatsäkringshållare med fästöra för ATO-säkringar. Flera säkringshållare kan enkelt byggas ihop och kombineras med relähållare ovan Byggbar säkringshållare för ATO säkring Kabelskor till ovan ( ) Kabelskor Kabelskor med låshake för relähållare Kabelskor 6,3 mm 1,5-2,5 mm² Kabelskor 6,3 mm 2,0-4,0 mm² Kabelskor 9,5 mm 4,0-6,0 mm² Isolerhylsa, 6,3 mm * Kabelskor till relähållare beställes separat. Se nedan. Spänningsomvandlare Spänningsomvandlare 24 V till 12 V. Polaritets- och kortslutningsskyddad. 16-CDC3-24 Omvandlare 24 V till 12 V, max 3 A 16-CDC20-24 Omvandlare 24 V till 12 V, max 20 A 10 info@hba.nu

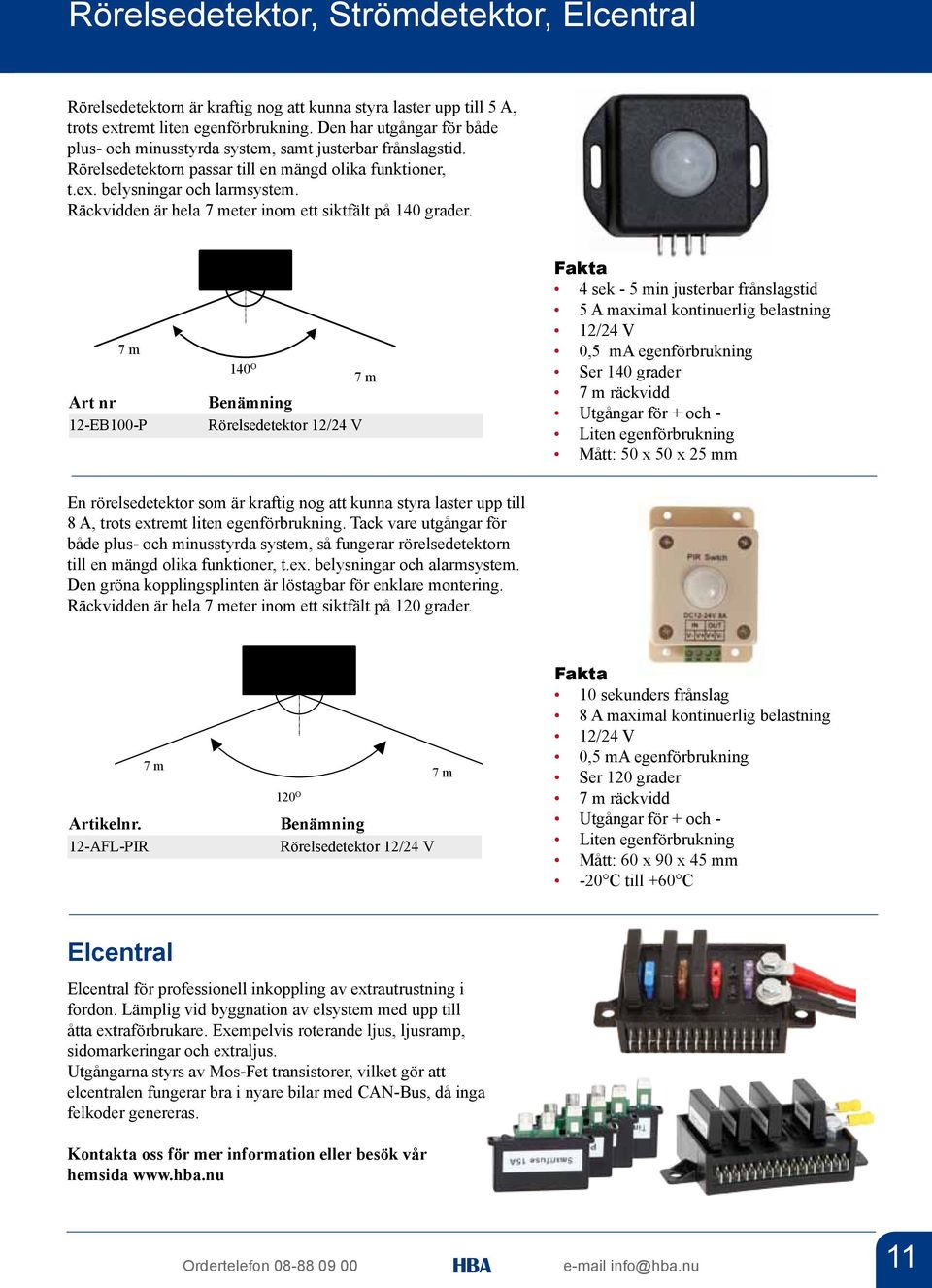

11 Rörelsedetektor, Strömdetektor, Elcentral Rörelsedetektorn är kraftig nog att kunna styra laster upp till 5 A, trots extremt liten egenförbrukning. Den har utgångar för både plus- och minusstyrda system, samt justerbar frånslagstid. Rörelsedetektorn passar till en mängd olika funktioner, t.ex. belysningar och larmsystem. Räckvidden är hela 7 meter inom ett siktfält på 140 grader. 7 m 12-EB100-P 140 O 7 m Rörelsedetektor 12/24 V Fakta 4 sek - 5 min justerbar frånslagstid 5 A maximal kontinuerlig belastning 12/24 V 0,5 ma egenförbrukning Ser 140 grader 7 m räckvidd Utgångar för + och - Liten egenförbrukning Mått: 50 x 50 x 25 mm En rörelsedetektor som är kraftig nog att kunna styra laster upp till 8 A, trots extremt liten egenförbrukning. Tack vare utgångar för både plus- och minusstyrda system, så fungerar rörelsedetektorn till en mängd olika funktioner, t.ex. belysningar och alarmsystem. Den gröna kopplingsplinten är löstagbar för enklare montering. Räckvidden är hela 7 meter inom ett siktfält på 120 grader. Artikelnr. 12-AFL-PIR 7 m 7 m 120 O Rörelsedetektor 12/24 V Fakta 10 sekunders frånslag 8 A maximal kontinuerlig belastning 12/24 V 0,5 ma egenförbrukning Ser 120 grader 7 m räckvidd Utgångar för + och - Liten egenförbrukning Mått: 60 x 90 x 45 mm -20 C till +60 C Elcentral Elcentral för professionell inkoppling av extrautrustning i fordon. Lämplig vid byggnation av elsystem med upp till åtta extraförbrukare. Exempelvis roterande ljus, ljusramp, sidomarkeringar och extraljus. Utgångarna styrs av Mos-Fet transistorer, vilket gör att elcentralen fungerar bra i nyare bilar med CAN-Bus, då inga felkoder genereras. Kontakta oss för mer information eller besök vår hemsida info@hba.nu 11

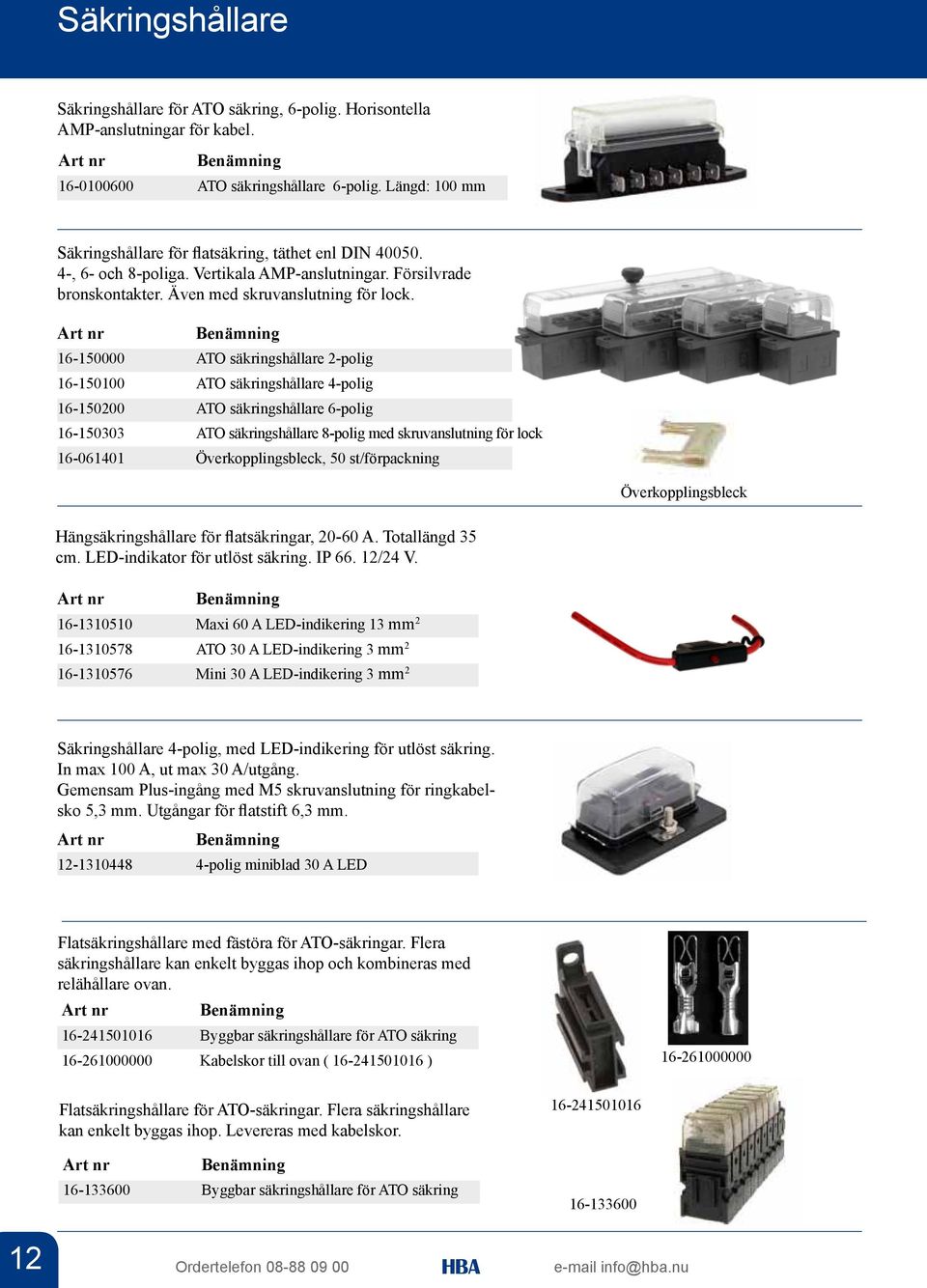

12 Säkringshållare Säkringshållare för ATO säkring, 6-polig. Horisontella AMP-anslutningar för kabel ATO säkringshållare 6-polig. Längd: 100 mm Säkringshållare för flatsäkring, täthet enl DIN , 6- och 8-poliga. Vertikala AMP-anslutningar. Försilvrade bronskontakter. Även med skruvanslutning för lock ATO säkringshållare 2-polig ATO säkringshållare 4-polig ATO säkringshållare 6-polig ATO säkringshållare 8-polig med skruvanslutning för lock Överkopplingsbleck, 50 st/förpackning Överkopplingsbleck Hängsäkringshållare för flatsäkringar, A. Totallängd 35 cm. LED-indikator för utlöst säkring. IP /24 V Maxi 60 A LED-indikering 13 mm ATO 30 A LED-indikering 3 mm Mini 30 A LED-indikering 3 mm 2 Säkringshållare 4-polig, med LED-indikering för utlöst säkring. In max 100 A, ut max 30 A/utgång. Gemensam Plus-ingång med M5 skruvanslutning för ringkabelsko 5,3 mm. Utgångar för flatstift 6,3 mm polig miniblad 30 A LED Flatsäkringshållare med fästöra för ATO-säkringar. Flera säkringshållare kan enkelt byggas ihop och kombineras med relähållare ovan Byggbar säkringshållare för ATO säkring Kabelskor till ovan ( ) Flatsäkringshållare för ATO-säkringar. Flera säkringshållare kan enkelt byggas ihop. Levereras med kabelskor Byggbar säkringshållare för ATO säkring info@hba.nu

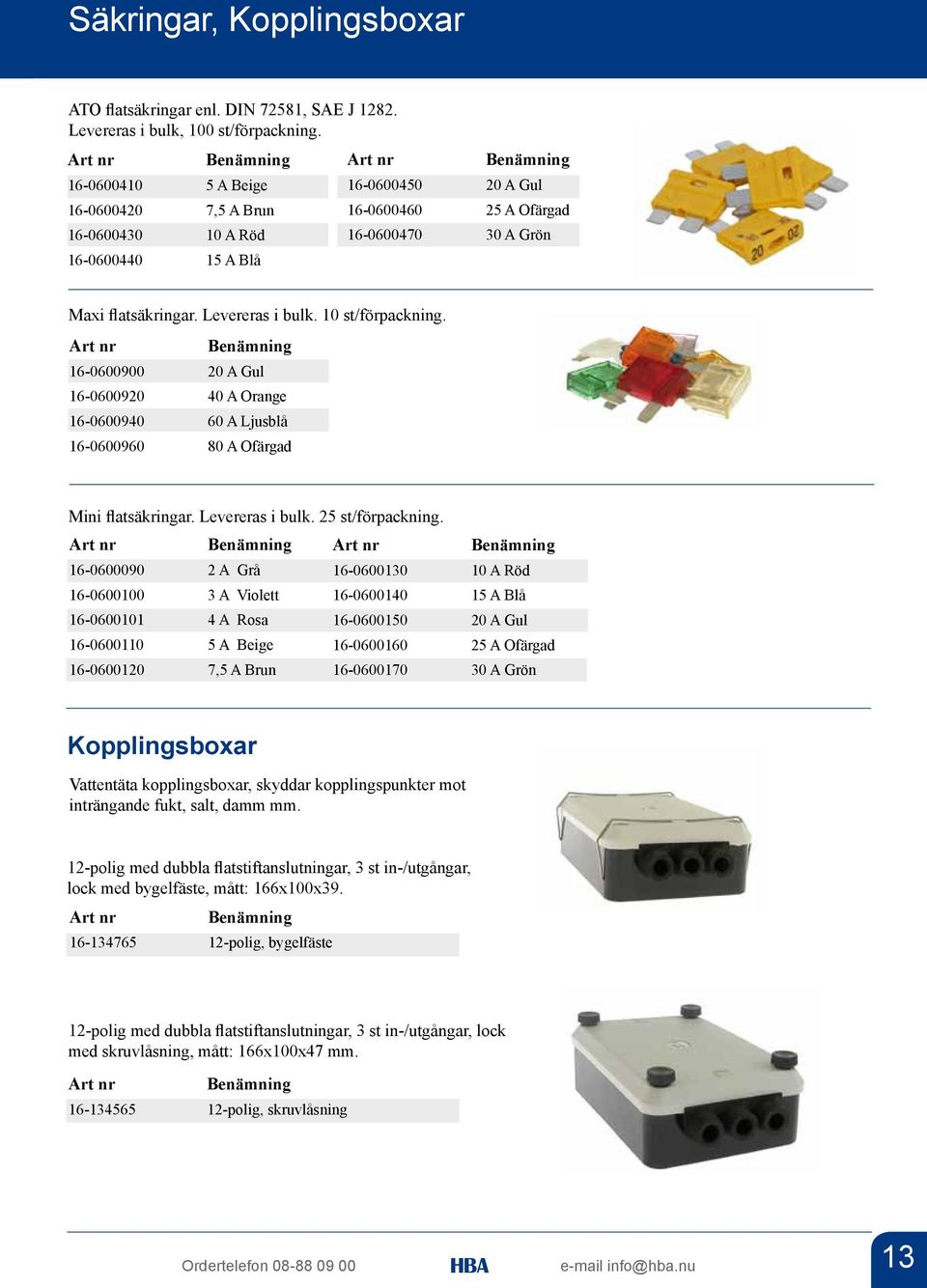

13 Säkringar, Kopplingsboxar ATO flatsäkringar enl. DIN 72581, SAE J Levereras i bulk, 100 st/förpackning A Beige ,5 A Brun A Röd A Blå A Gul A Ofärgad A Grön Maxi flatsäkringar. Levereras i bulk. 10 st/förpackning A Gul A Orange A Ljusblå A Ofärgad Mini flatsäkringar. Levereras i bulk. 25 st/förpackning A Grå A Röd A Violett A Blå A Rosa A Gul A Beige A Ofärgad ,5 A Brun A Grön Kopplingsboxar Vattentäta kopplingsboxar, skyddar kopplingspunkter mot inträngande fukt, salt, damm mm. 12-polig med dubbla flatstiftanslutningar, 3 st in-/utgångar, lock med bygelfäste, mått: 166x100x polig, bygelfäste 12-polig med dubbla flatstiftanslutningar, 3 st in-/utgångar, lock med skruvlåsning, mått: 166x100x47 mm polig, skruvlåsning info@hba.nu 13

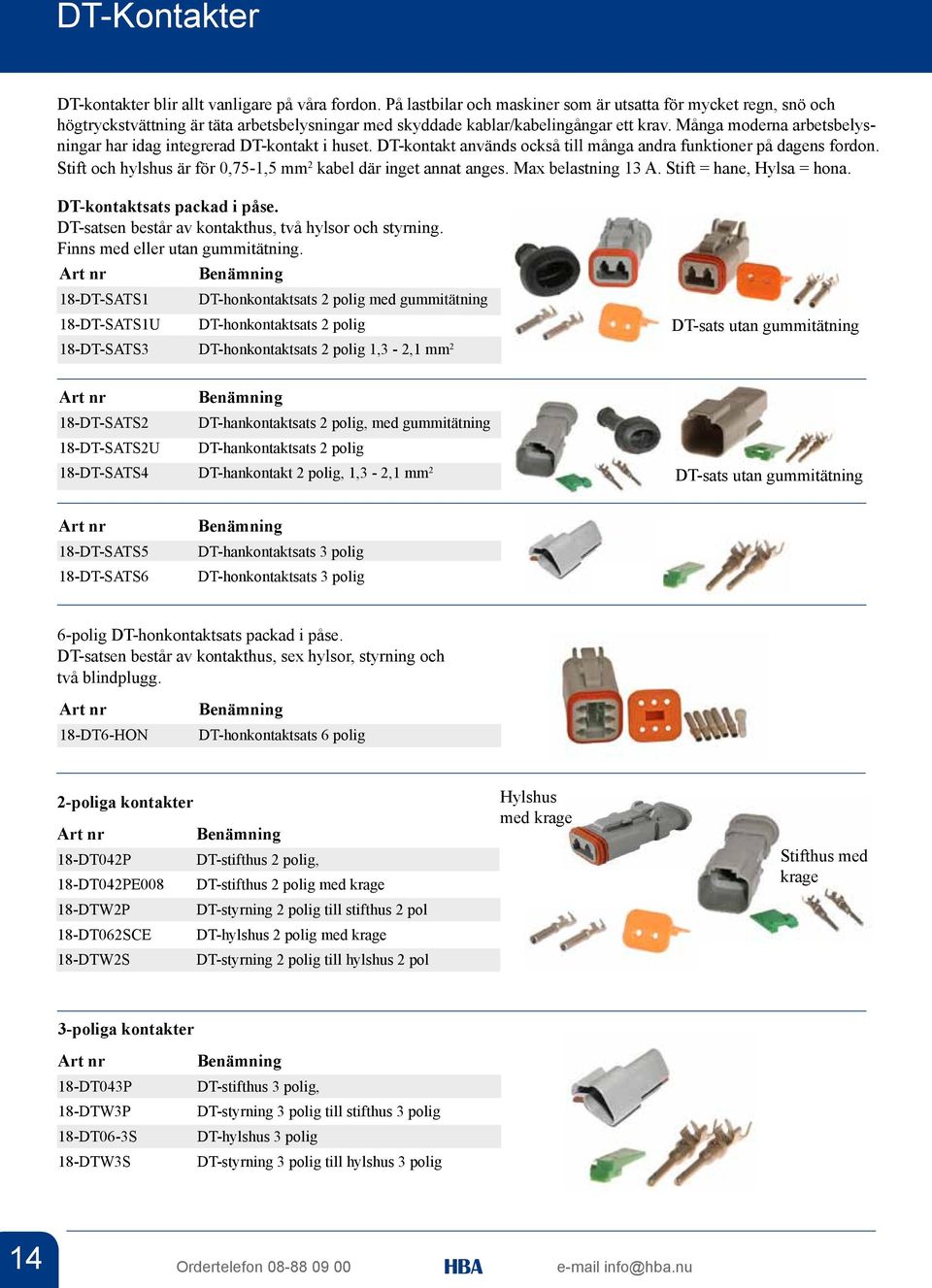

14 DT-Kontakter DT-kontakter blir allt vanligare på våra fordon. På lastbilar och maskiner som är utsatta för mycket regn, snö och högtryckstvättning är täta arbetsbelysningar med skyddade kablar/kabelingångar ett krav. Många moderna arbetsbelysningar har idag integrerad DT-kontakt i huset. DT-kontakt används också till många andra funktioner på dagens fordon. Stift och hylshus är för 0,75-1,5 mm 2 kabel där inget annat anges. Max belastning 13 A. Stift = hane, Hylsa = hona. DT-kontaktsats packad i påse. DT-satsen består av kontakthus, två hylsor och styrning. Finns med eller utan gummitätning. 18-DT-SATS1 18-DT-SATS1U DT-honkontaktsats 2 polig med gummitätning DT-honkontaktsats 2 polig 18-DT-SATS3 DT-honkontaktsats 2 polig 1,3-2,1 mm 2 DT-sats utan gummitätning 18-DT-SATS2 DT-hankontaktsats 2 polig, med gummitätning 18-DT-SATS2U DT-hankontaktsats 2 polig 18-DT-SATS4 DT-hankontakt 2 polig, 1,3-2,1 mm 2 DT-sats utan gummitätning 18-DT-SATS5 18-DT-SATS6 DT-hankontaktsats 3 polig DT-honkontaktsats 3 polig 6-polig DT-honkontaktsats packad i påse. DT-satsen består av kontakthus, sex hylsor, styrning och två blindplugg. 18-DT6-HON DT-honkontaktsats 6 polig 2-poliga kontakter 18-DT042P DT-stifthus 2 polig, 18-DT042PE008 DT-stifthus 2 polig med krage 18-DTW2P DT-styrning 2 polig till stifthus 2 pol 18-DT062SCE DT-hylshus 2 polig med krage 18-DTW2S DT-styrning 2 polig till hylshus 2 pol Hylshus med krage Stifthus med krage 3-poliga kontakter 18-DT043P 18-DTW3P 18-DT06-3S 18-DTW3S DT-stifthus 3 polig, DT-styrning 3 polig till stifthus 3 polig DT-hylshus 3 polig DT-styrning 3 polig till hylshus 3 polig info@hba.nu

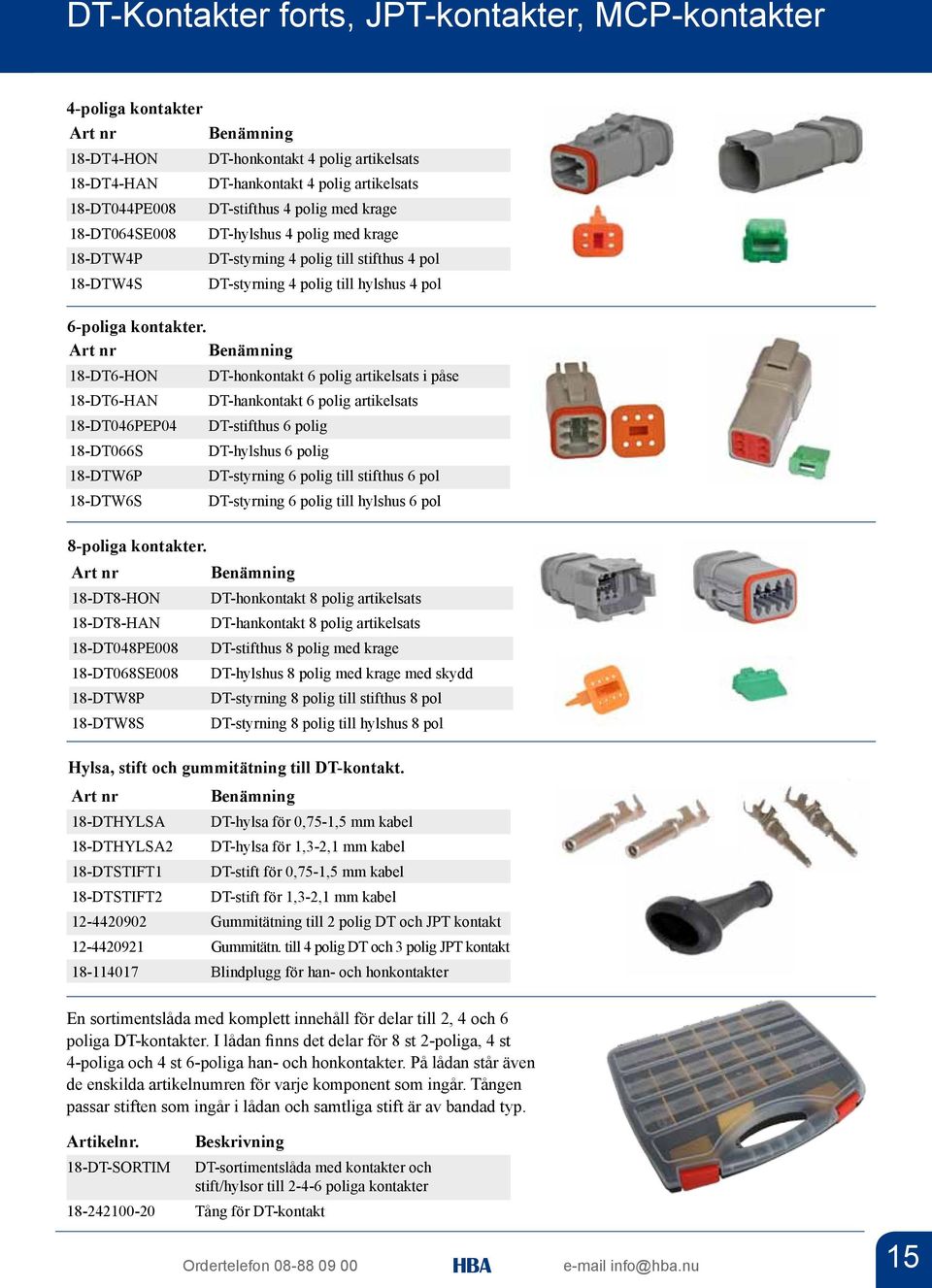

15 DT-Kontakter forts, JPT-kontakter, MCP-kontakter 4-poliga kontakter 18-DT4-HON 18-DT4-HAN 18-DT044PE DT064SE DTW4P 18-DTW4S 6-poliga kontakter. 18-DT6-HON 18-DT6-HAN 18-DT046PEP04 18-DT066S 18-DTW6P 18-DTW6S 8-poliga kontakter. 18-DT8-HON 18-DT8-HAN 18-DT048PE DT068SE DTW8P 18-DTW8S 18-DTHYLSA 18-DTHYLSA2 18-DTSTIFT1 18-DTSTIFT2 DT-honkontakt 4 polig artikelsats DT-hankontakt 4 polig artikelsats DT-stifthus 4 polig med krage DT-hylshus 4 polig med krage DT-styrning 4 polig till stifthus 4 pol DT-styrning 4 polig till hylshus 4 pol DT-honkontakt 6 polig artikelsats i påse DT-hankontakt 6 polig artikelsats DT-stifthus 6 polig DT-hylshus 6 polig DT-styrning 6 polig till stifthus 6 pol DT-styrning 6 polig till hylshus 6 pol DT-honkontakt 8 polig artikelsats DT-hankontakt 8 polig artikelsats DT-stifthus 8 polig med krage DT-hylshus 8 polig med krage med skydd DT-styrning 8 polig till stifthus 8 pol DT-styrning 8 polig till hylshus 8 pol Hylsa, stift och gummitätning till DT-kontakt. DT-hylsa för 0,75-1,5 mm kabel DT-hylsa för 1,3-2,1 mm kabel DT-stift för 0,75-1,5 mm kabel DT-stift för 1,3-2,1 mm kabel Gummitätning till 2 polig DT och JPT kontakt Gummitätn. till 4 polig DT och 3 polig JPT kontakt Blindplugg för han- och honkontakter En sortimentslåda med komplett innehåll för delar till 2, 4 och 6 poliga DT-kontakter. I lådan finns det delar för 8 st 2-poliga, 4 st 4-poliga och 4 st 6-poliga han- och honkontakter. På lådan står även de enskilda artikelnumren för varje komponent som ingår. Tången passar stiften som ingår i lådan och samtliga stift är av bandad typ. Artikelnr. Beskrivning 18-DT-SORTIM DT-sortimentslåda med kontakter och stift/hylsor till poliga kontakter Tång för DT-kontakt info@hba.nu 15

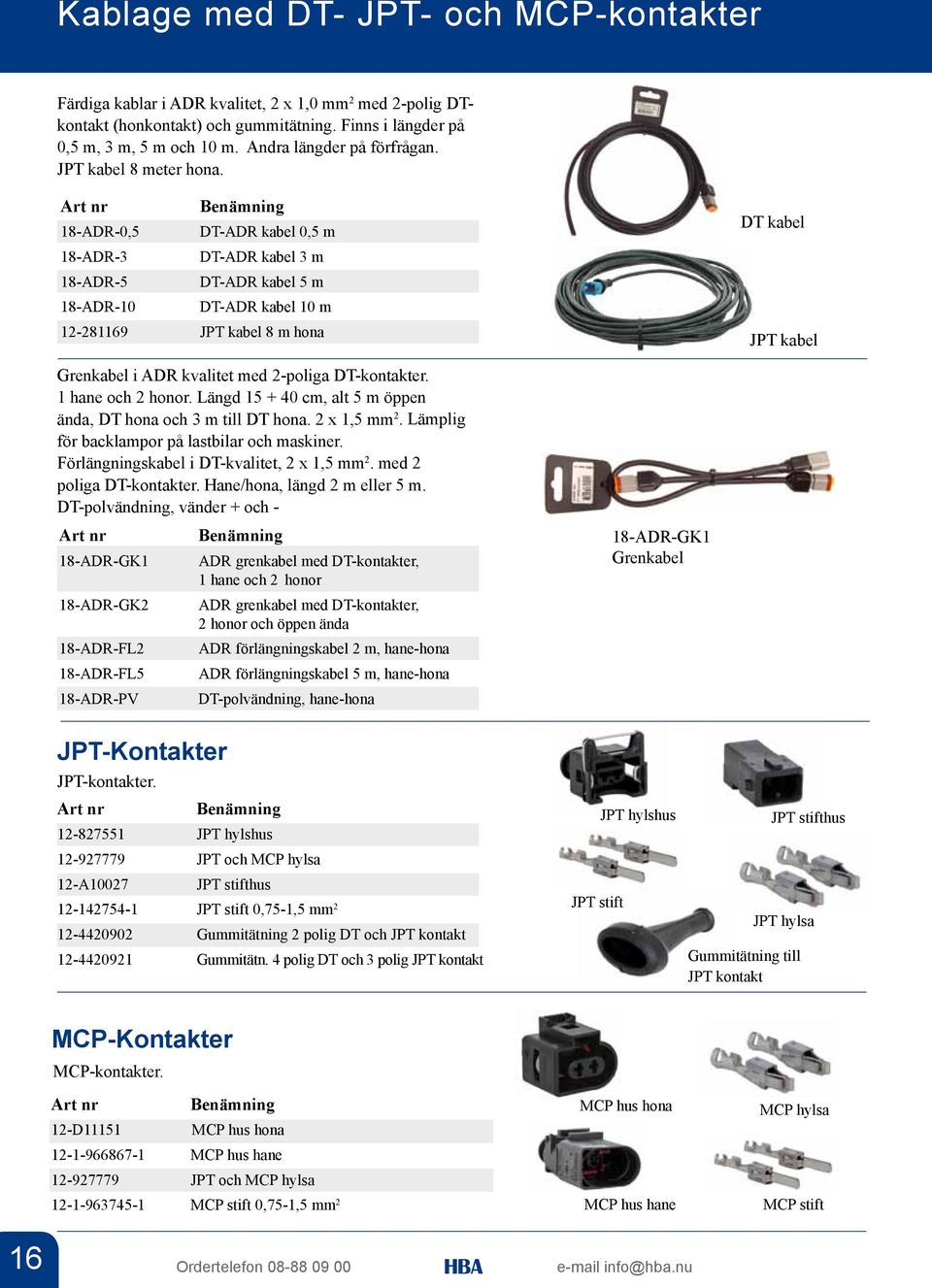

16 Kablage med DT- JPT- och MCP-kontakter Färdiga kablar i ADR kvalitet, 2 x 1,0 mm 2 med 2-polig DTkontakt (honkontakt) och gummitätning. Finns i längder på 0,5 m, 3 m, 5 m och 10 m. Andra längder på förfrågan. JPT kabel 8 meter hona. 18-ADR-0,5 DT-ADR kabel 0,5 m 18-ADR-3 DT-ADR kabel 3 m 18-ADR-5 DT-ADR kabel 5 m 18-ADR-10 DT-ADR kabel 10 m JPT kabel 8 m hona DT kabel JPT kabel Grenkabel i ADR kvalitet med 2-poliga DT-kontakter. 1 hane och 2 honor. Längd cm, alt 5 m öppen ända, DT hona och 3 m till DT hona. 2 x 1,5 mm 2. Lämplig för backlampor på lastbilar och maskiner. Förlängningskabel i DT-kvalitet, 2 x 1,5 mm 2. med 2 poliga DT-kontakter. Hane/hona, längd 2 m eller 5 m. DT-polvändning, vänder + och - 18-ADR-GK1 18-ADR-GK2 18-ADR-FL2 18-ADR-FL5 18-ADR-PV ADR grenkabel med DT-kontakter, 1 hane och 2 honor ADR grenkabel med DT-kontakter, 2 honor och öppen ända ADR förlängningskabel 2 m, hane-hona ADR förlängningskabel 5 m, hane-hona DT-polvändning, hane-hona 18-ADR-GK1 Grenkabel JPT-Kontakter JPT-kontakter JPT hylshus JPT och MCP hylsa 12-A10027 JPT stifthus JPT stift 0,75-1,5 mm Gummitätning 2 polig DT och JPT kontakt Gummitätn. 4 polig DT och 3 polig JPT kontakt JPT stift JPT hylshus JPT stifthus JPT hylsa Gummitätning till JPT kontakt MCP-Kontakter MCP-kontakter. MCP hus hona 12-D11151 MCP hus hona MCP hus hane JPT och MCP hylsa MCP stift 0,75-1,5 mm 2 MCP hus hane MCP hylsa MCP stift info@hba.nu

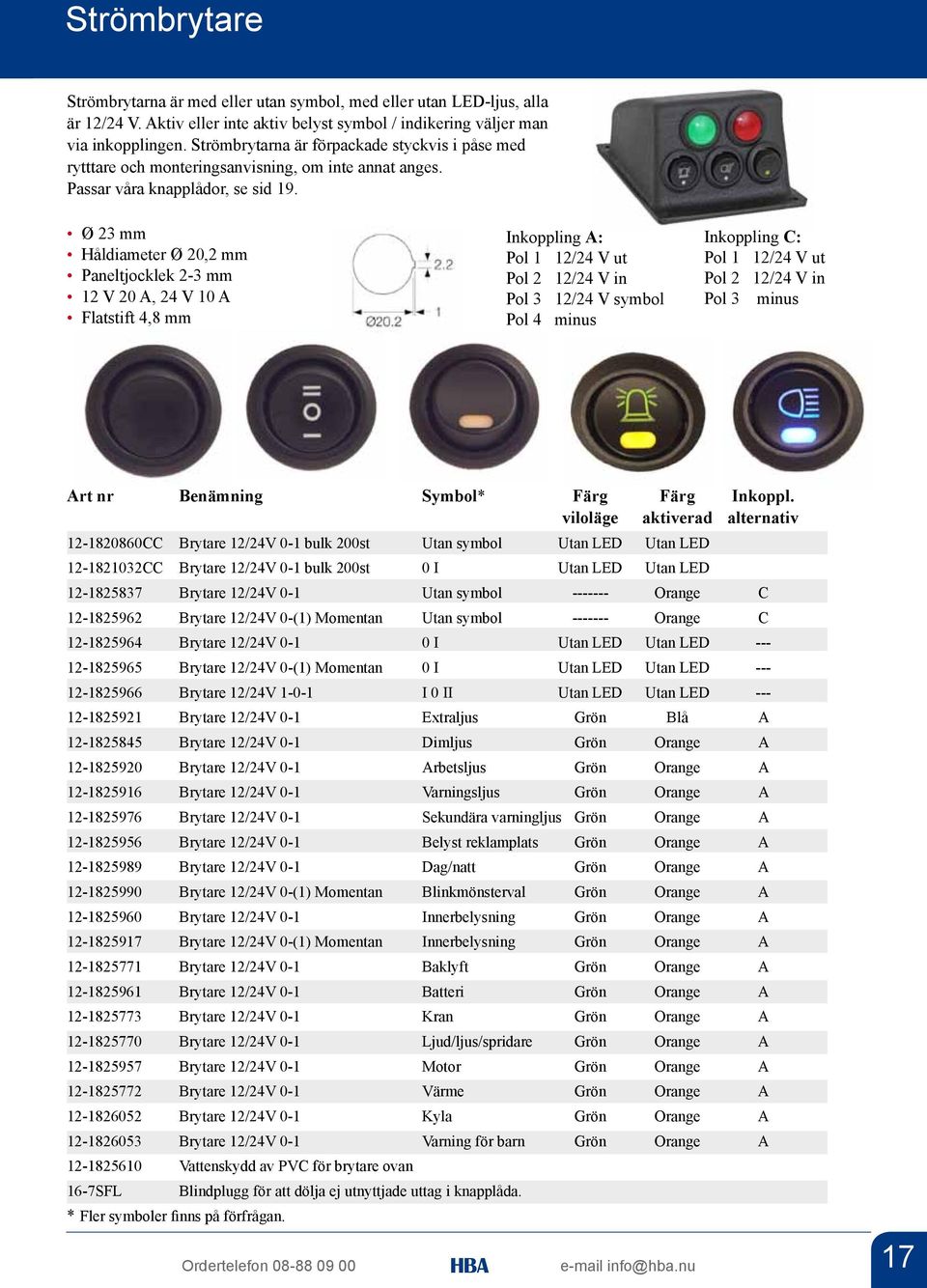

17 Strömbrytare Strömbrytarna är med eller utan symbol, med eller utan LED-ljus, alla är 12/24 V. Aktiv eller inte aktiv belyst symbol / indikering väljer man via inkopplingen. Strömbrytarna är förpackade styckvis i påse med rytttare och monteringsanvisning, om inte annat anges. Passar våra knapplådor, se sid 19. Ø 23 mm Håldiameter Ø 20,2 mm Paneltjocklek 2-3 mm 12 V 20 A, 24 V 10 A Flatstift 4,8 mm Inkoppling A: Pol 1 12/24 V ut Pol 2 12/24 V in Pol 3 12/24 V symbol Pol 4 minus Inkoppling C: Pol 1 12/24 V ut Pol 2 12/24 V in Pol 3 minus Symbol* Färg Färg Inkoppl. viloläge aktiverad alternativ CC Brytare 12/24V 0-1 bulk 200st Utan symbol Utan LED Utan LED CC Brytare 12/24V 0-1 bulk 200st 0 I Utan LED Utan LED Brytare 12/24V 0-1 Utan symbol Orange C Brytare 12/24V 0-(1) Momentan Utan symbol Orange C Brytare 12/24V I Utan LED Utan LED Brytare 12/24V 0-(1) Momentan 0 I Utan LED Utan LED Brytare 12/24V I 0 II Utan LED Utan LED Brytare 12/24V 0-1 Extraljus Grön Blå A Brytare 12/24V 0-1 Dimljus Grön Orange A Brytare 12/24V 0-1 Arbetsljus Grön Orange A Brytare 12/24V 0-1 Varningsljus Grön Orange A Brytare 12/24V 0-1 Sekundära varningljus Grön Orange A Brytare 12/24V 0-1 Belyst reklamplats Grön Orange A Brytare 12/24V 0-1 Dag/natt Grön Orange A Brytare 12/24V 0-(1) Momentan Blinkmönsterval Grön Orange A Brytare 12/24V 0-1 Innerbelysning Grön Orange A Brytare 12/24V 0-(1) Momentan Innerbelysning Grön Orange A Brytare 12/24V 0-1 Baklyft Grön Orange A Brytare 12/24V 0-1 Batteri Grön Orange A Brytare 12/24V 0-1 Kran Grön Orange A Brytare 12/24V 0-1 Ljud/ljus/spridare Grön Orange A Brytare 12/24V 0-1 Motor Grön Orange A Brytare 12/24V 0-1 Värme Grön Orange A Brytare 12/24V 0-1 Kyla Grön Orange A Brytare 12/24V 0-1 Varning för barn Grön Orange A Vattenskydd av PVC för brytare ovan 16-7SFL Blindplugg för att dölja ej utnyttjade uttag i knapplåda. * Fler symboler finns på förfrågan. info@hba.nu 17

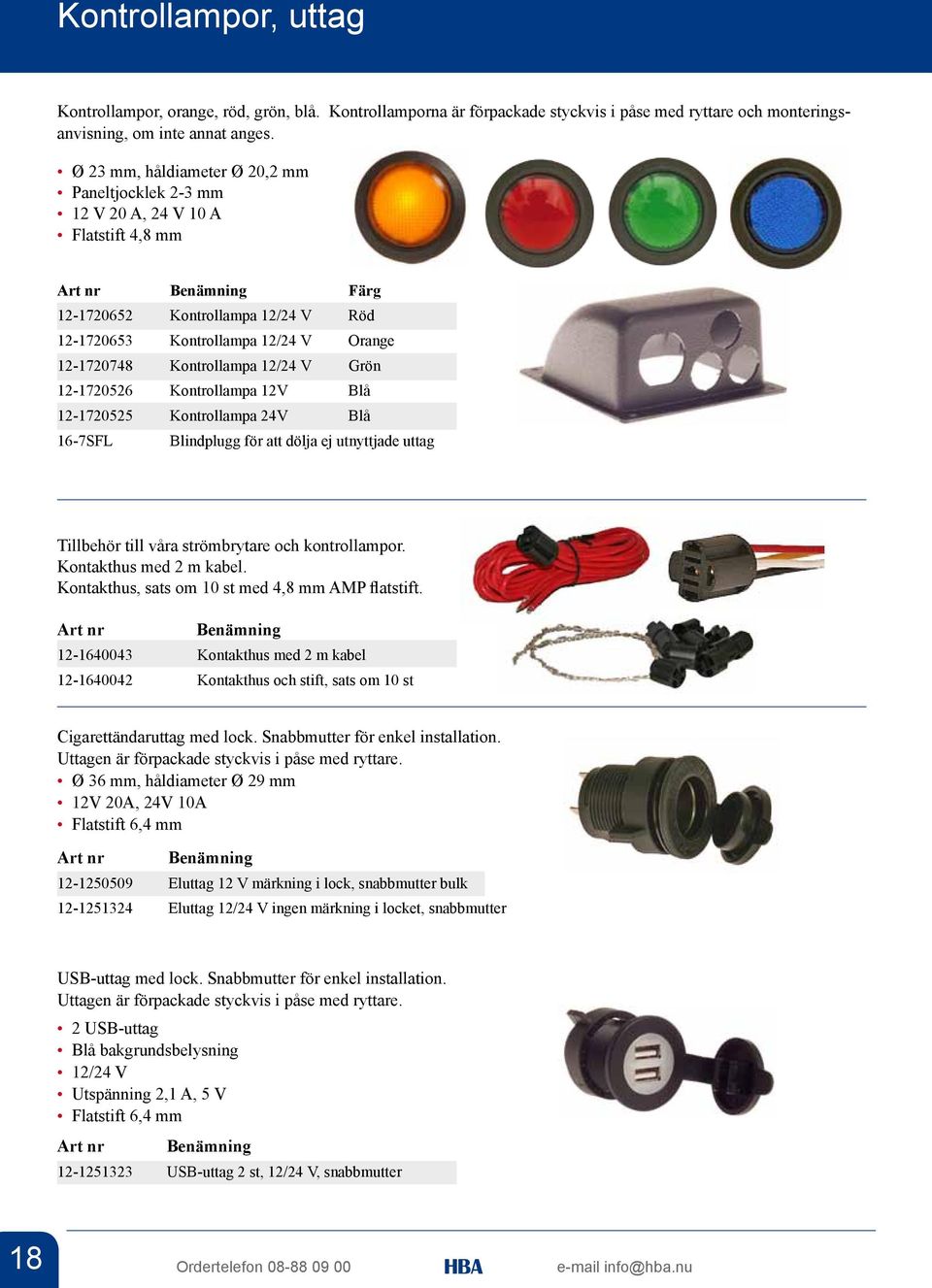

18 Kontrollampor, uttag Kontrollampor, orange, röd, grön, blå. Kontrollamporna är förpackade styckvis i påse med ryttare och monteringsanvisning, om inte annat anges. Ø 23 mm, håldiameter Ø 20,2 mm Paneltjocklek 2-3 mm 12 V 20 A, 24 V 10 A Flatstift 4,8 mm Färg Kontrollampa 12/24 V Röd Kontrollampa 12/24 V Orange Kontrollampa 12/24 V Grön Kontrollampa 12V Blå Kontrollampa 24V Blå 16-7SFL Blindplugg för att dölja ej utnyttjade uttag Tillbehör till våra strömbrytare och kontrollampor. Kontakthus med 2 m kabel. Kontakthus, sats om 10 st med 4,8 mm AMP flatstift Kontakthus med 2 m kabel Kontakthus och stift, sats om 10 st Cigarettändaruttag med lock. Snabbmutter för enkel installation. Uttagen är förpackade styckvis i påse med ryttare. Ø 36 mm, håldiameter Ø 29 mm 12V 20A, 24V 10A Flatstift 6,4 mm Eluttag 12 V märkning i lock, snabbmutter bulk Eluttag 12/24 V ingen märkning i locket, snabbmutter USB-uttag med lock. Snabbmutter för enkel installation. Uttagen är förpackade styckvis i påse med ryttare. 2 USB-uttag Blå bakgrundsbelysning 12/24 V Utspänning 2,1 A, 5 V Flatstift 6,4 mm USB-uttag 2 st, 12/24 V, snabbmutter info@hba.nu

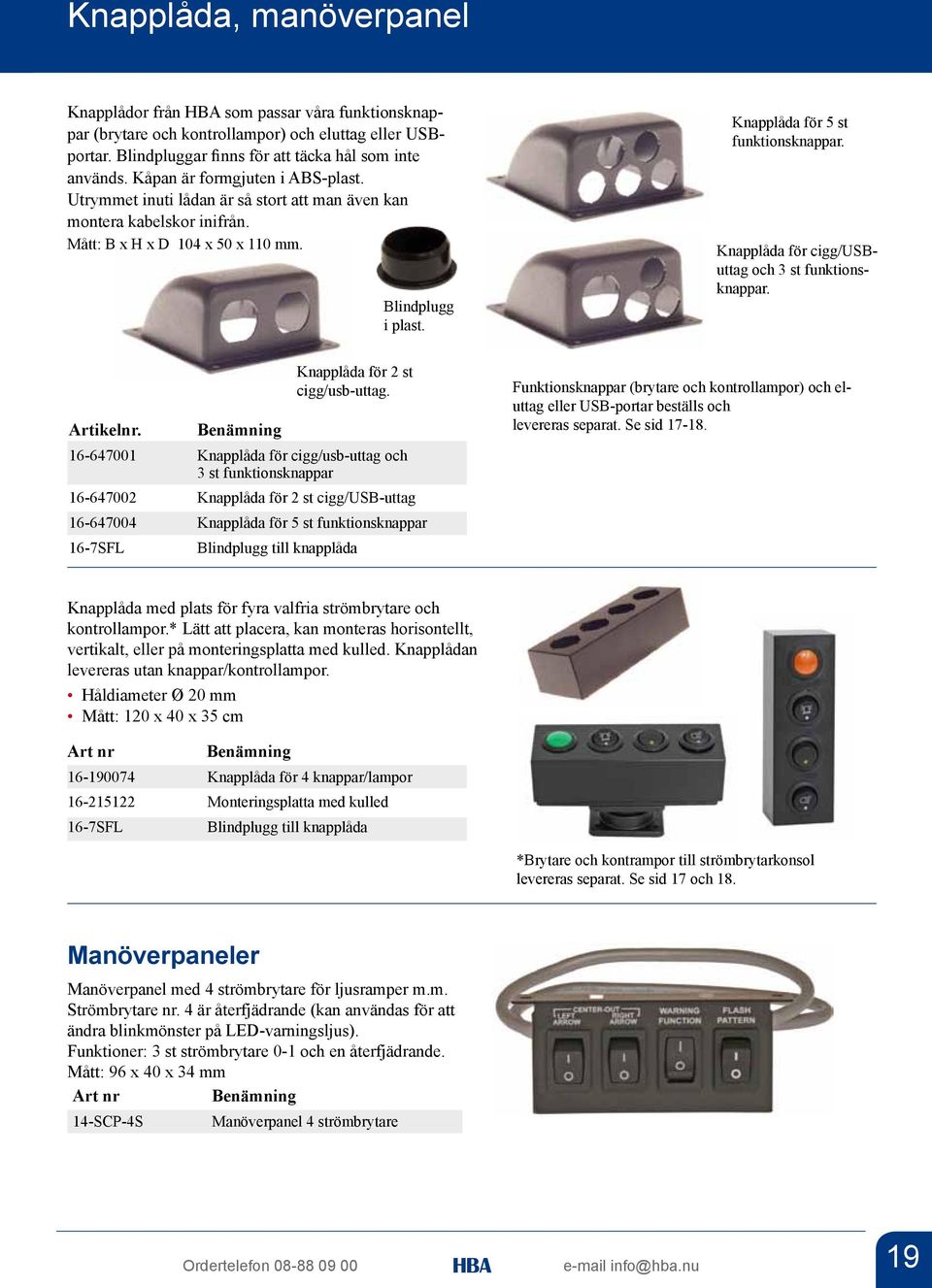

19 Knapplåda, manöverpanel Knapplådor från som passar våra funktionsknappar (brytare och kontrollampor) och eluttag eller USBportar. Blindpluggar finns för att täcka hål som inte används. Kåpan är formgjuten i ABS-plast. Utrymmet inuti lådan är så stort att man även kan montera kabelskor inifrån. Mått: B x H x D 104 x 50 x 110 mm. Blindplugg i plast. Knapplåda för 5 st funktionsknappar. Knapplåda för cigg/usbuttag och 3 st funktionsknappar. Knapplåda för 2 st cigg/usb-uttag. Artikelnr Knapplåda för cigg/usb-uttag och 3 st funktionsknappar Knapplåda för 2 st cigg/usb-uttag Knapplåda för 5 st funktionsknappar 16-7SFL Blindplugg till knapplåda Funktionsknappar (brytare och kontrollampor) och eluttag eller USB-portar beställs och levereras separat. Se sid Knapplåda med plats för fyra valfria strömbrytare och kontrollampor.* Lätt att placera, kan monteras horisontellt, vertikalt, eller på monteringsplatta med kulled. Knapplådan levereras utan knappar/kontrollampor. Håldiameter Ø 20 mm Mått: 120 x 40 x 35 cm Knapplåda för 4 knappar/lampor Monteringsplatta med kulled 16-7SFL Blindplugg till knapplåda *Brytare och kontrampor till strömbrytarkonsol levereras separat. Se sid 17 och 18. Manöverpaneler Manöverpanel med 4 strömbrytare för ljusramper m.m. Strömbrytare nr. 4 är återfjädrande (kan användas för att ändra blinkmönster på LED-varningsljus). Funktioner: 3 st strömbrytare 0-1 och en återfjädrande. Mått: 96 x 40 x 34 mm 14-SCP-4S Manöverpanel 4 strömbrytare info@hba.nu 19

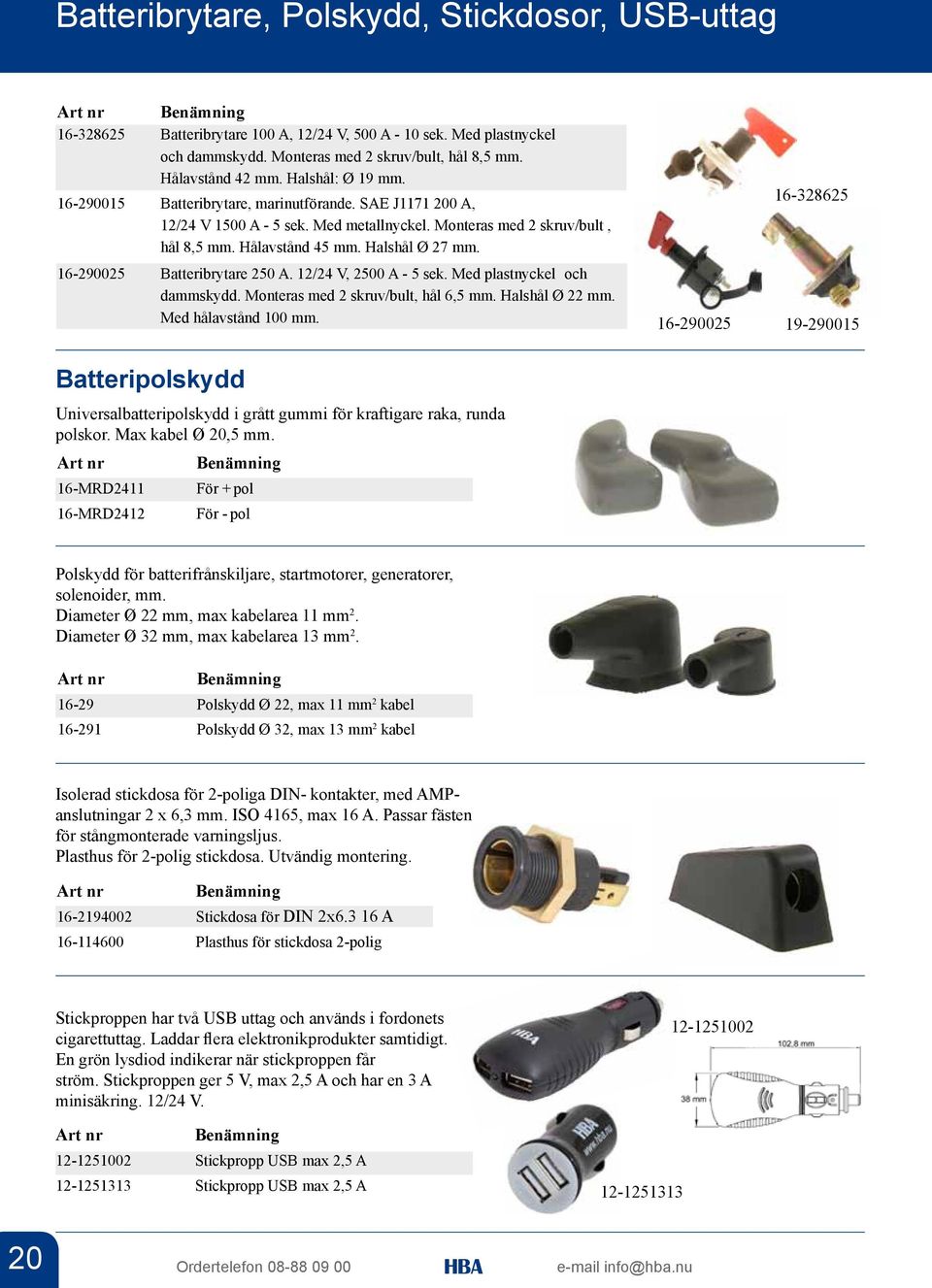

20 Batteribrytare, Polskydd, Stickdosor, USB-uttag Batteribrytare 100 A, 12/24 V, 500 A - 10 sek. Med plastnyckel och dammskydd. Monteras med 2 skruv/bult, hål 8,5 mm. Hålavstånd 42 mm. Halshål: Ø 19 mm Batteribrytare, marinutförande. SAE J A, 12/24 V 1500 A - 5 sek. Med metallnyckel. Monteras med 2 skruv/bult, hål 8,5 mm. Hålavstånd 45 mm. Halshål Ø 27 mm Batteribrytare 250 A. 12/24 V, 2500 A - 5 sek. Med plastnyckel och dammskydd. Monteras med 2 skruv/bult, hål 6,5 mm. Halshål Ø 22 mm. Med hålavstånd 100 mm Batteripolskydd Universalbatteripolskydd i grått gummi för kraftigare raka, runda polskor. Max kabel Ø 20,5 mm. 16-MRD2411 För + pol 16-MRD2412 För - pol Polskydd för batterifrånskiljare, startmotorer, generatorer, solenoider, mm. Diameter Ø 22 mm, max kabelarea 11 mm 2. Diameter Ø 32 mm, max kabelarea 13 mm Polskydd Ø 22, max 11 mm 2 kabel Polskydd Ø 32, max 13 mm 2 kabel Isolerad stickdosa för 2-poliga DIN- kontakter, med AMPanslutningar 2 x 6,3 mm. ISO 4165, max 16 A. Passar fästen för stångmonterade varningsljus. Plasthus för 2-polig stickdosa. Utvändig montering Stickdosa för DIN 2x A Plasthus för stickdosa 2-polig Stickproppen har två USB uttag och används i fordonets cigarettuttag. Laddar flera elektronikprodukter samtidigt. En grön lysdiod indikerar när stickproppen får ström. Stickproppen ger 5 V, max 2,5 A och har en 3 A minisäkring. 12/24 V Stickpropp USB max 2,5 A Stickpropp USB max 2,5 A info@hba.nu

21 Stickproppar, Akustiska backlarm, Signalhorn, LED-ficklampor Stickproppar för DIN uttag eller universalutförande för cigg- och DIN uttag. Stickproppar finns med eller utan LED indikering samt med eller utan spiralkabel (2x0,75 mm²) Stickpropp, vinklad, DIN uttag Universalstickpropp, 8 A, LED indikering 15-CSP Universalstickpropp spiralkabel rund, 3 m med extra kraftig spiral Universalstickpropp 3 m spiral, 8 A brytare, LED indikering Spiralkabel 3 m med universalstickpropp hane-hona CSP Akustiska backlarm Akustiska backlarm med fast ljudnivå. 87 dba, 107 dba, 112 dba V 87 dba V 107 dba V 112 dba /-333/-335 Kompressorhorn, signalhorn Kompressorhorn med fast ljudnivå. 115 db, 13A, 689 Hz. Komplett med 12 eller 24 V kompressor, två metallkromade 300 mm trumpeter, relä och fästdetaljer. Elektriskt horn 12 eller 24 V med kraftigt ljud. 115 db, 4 A, 400/500 Hz. Levereras i sats om två snäckor. 14-AH-68G Kompressorhorn med 2 trumpeter, 24 V 14-AH-68G-12 Kompressorhorn med 2 trumpeter, 12 V 14-E1259 Elektriskt horn sats om 2 snäckor, 24 V 14-E1262 Elektriskt horn sats om 2 snäckor, 12 V LED-ficklampa med fyra eller 14 lysdioder och logo, 12 V. Lampan är försedd med ett praktiskt nackband och laddas enkelt i fordonets cigg.uttag laddas i USB-uttag. Laddningstiden är ungefär tre timmar och en röd lysdiod indikerar laddningsläget. Laddning i cigg.uttag och lysdioder LED-lampa med nackband 12 V 4 dioder, cig.plugg LED-lampa med nackband 12 V 4 dioder, USB LED-lampa med nackband 12 V 14 dioder, cigg.plugg lysdioder info@hba.nu 21

22 Släpvagnskontakter, Kontakfett, Vulktape Släpvagnskontakt 7 polig Släpvagnskontakt med skruvanslutning - propp Släpvagnskontakt med ftatstiftsanslutning, 6,3, -propp Släpvagnskontakt med skruvanslutning - dosa Släpvagnskontakt med skruvanslutning - dosa med dimljusfrånkoppling (på dragfordonet) Smutsskydd släpvagnskontakt för Släpvagnskontakt 13 polig Släpvagnskontakt 13-polig med skruvanslutning -propp 12 V Släpvagnskontakt 13-polig med skruvanslutning -dosa 12 V utan dimljusfrånkoppling (på dragfordonet), med smutsskydd Släpvagnskontakt 13-polig med skruvanslutning -dosa 12 V med dimljusfrånkoppling (på dragfordonet), med smytsskydd Adapter från 13-polig till 7-polig Adapter 13-7-polig kontakt, 12 V Adapter 13-7-polig anpassad för släp med LED-lampor, 12 V Kontaktfett, vulktape Kontaktfett. Skyddar kontakter mot fukt och salt. Den fettliknande konsistensen ger ett bra skydd mot inträngande smuts och fukt. Lägg på kontaktfett på stift och hylsor vid montering av kontakter och brytare. Tub om 56 gram Kontaktfett, 56 gr tub Vulktape. Självförslutande vulktape, 5 meter. För isolering och skydd av kabelskarvar och kopplingar. Ger en vattentät skarv som är väderbeständig och motståndskraftig mot kemikalier. 14-VT Vulktape, 5 m rulle info@hba.nu

23 Installationsmaterial Kabel RKUB 1x0,75 mm 2 Flatstift och flatstiftshylsor, 100 st/förpackn. Art.nr. Bobin RB Kabel RKUB 1x0,75 mm 2, röd 90 gr 100 m SB Kabel RKUB 1x0,75 mm 2, svart 90 gr 100 m BB Kabel RKUB 1x0,75 mm 2, brun 90 gr 100 m BLB Kabel RKUB 1x0,75 mm 2, blå 90 gr 100 m GB Kabel RKUB 1x0,75 mm 2, gul 90 gr 100 m VB Kabel RKUB 1x0,75 mm 2, vit 90 gr 100 m GRB Kabel RKUB 1x0,75 mm 2, grön 90 gr 100 m GRAB Kabel RKUB 1x0,75 mm 2, grå 90 gr 100 m Kabel RKUB 1x1,5 mm 2 Art.nr. Bobin RB Kabel RKUB 1x1,5 mm 2, röd 90 gr 100 m SB Kabel RKUB 1x1,5 mm 2, svart 90 gr 100 m BB Kabel RKUB 1x1,5 mm 2, brun 90 gr 100 m BLB Kabel RKUB 1x1,5 mm 2, blå 90 gr 100 m GB Kabel RKUB 1x1,5 mm 2, gul 90 gr 100 m VB Kabel RKUB 1x1,5 mm 2, vit 90 gr 100 m GRB Kabel RKUB 1x1,5 mm 2, grön 90 gr 100 m GRAB Kabel RKUB 1x1,5 mm 2, grå 90 gr 100 m Kabel RKUB 1x2,5 mm 2 och 1x4,0 mm 2 Art.nr. Bobin RB Kabel RKUB 1x2,5 mm 2, röd 90 gr 100 m SB Kabel RKUB 1x2,5 mm 2, svart 90 gr 100 m BB Kabel RKUB 1x2,5 mm 2, brun 90 gr 100 m VB Kabel RKUB 1x2,5 mm 2, vit 90 gr 100 m RB Kabel RKUB 1x4,0 mm 2, röd 90 gr 50 m SB Kabel RKUB 1x4,0 mm 2, svart 90 gr 50 m BB Kabel RKUB 1x4,0 mm 2, brun 90gr 50 m VB Kabel RKUB 1x4,0 mm 2, vit 90gr 50 m Kabel RKXB 2-ledare flat kabel Art.nr. Bobin S2RKXB Kabel RKXB 2x0,75 mm 2, svart 100 m S2RKXB Kabel RKXB 2x1,5 mm 2, svart 50 m S2RKXB Kabel RKXB 2x2,5 mm 2, svart 50 m Kabel RKKB 1- och 3-ledare Art.nr. Bobin SRKKB Kabel RKKB 1x1,5 mm 2, svart 100 m SRKKB Kabel RKKB 1x2,5 mm 2, svart 100 m GR3RKKB Kabel RKKB 3x0,75 mm 2, svart 100 m Kabel RKKIB 2-ledare ADR-kabel Art.nr. Ring S2RKKIB Kabel RKKIB 2x1,0 mm 2, svart 50 m S2RKKIB Kabel RKKIB 2x1,5 mm 2, svart 50 m Art.nr. 16-MM Flatstift 6,35x08 mm 0,5-1,4 mm * LR Flatstift 6,35x08 mm 1,5-2,5 mm * *= med hake för socklar m.m. 16-MDV MDV MDV5-250 Flatstift 6,3 mm 0,5-1,5 mm, röd Flatstift 6,3 mm 1,5-2,5 mm, blå Flatstift 6,3 mm 4,0-6,0 mm, gul 16-FM Flatstiftshylsa 6,35x08 mm 0,5-1,4 mm * 16-FL Flatstiftshylsa 6,35x08 mm 1,5-2,5 mm * *= med hake för socklar m.m. 16-FDV FDV FDV FDV FDV FDV FDFV FDFV FDFV FDFV FDFV FRV FRV MPV MPV RVL RVL RV RV RV RV1-3,2 16-RV RV RV RV RV RV RV RV BHT1 16-BHT2 16-BHT5 16-BV1 16-BV2 16-BV5 Kabelskotång För oisolerade kabelskor. Rullpressning. Pressar med mycket bra resultat även DT-stift hane/hona. 18-DRB0115 Flatstiftshylsa 4,8 mm 0,5-1,5 mm, röd Flatstiftshylsa 6,3 mm 0,5-1,5 mm, röd Flatstiftshylsa 4,8 mm 1,5-2,5 mm, blå Flatstiftshylsa 6,3 mm 1,5-2,5 mm, blå Flatstiftshylsa 6,3 mm 4,0-6,0 mm, gul Flatstiftshylsa 9,6 mm 4,0-6,0 mm, gul Flatstiftshylsa 4,8 mm 0,5-1,5 mm, röd Flatstiftshylsa 6,3 mm 0,5-1,5 mm, röd Flatstiftshylsa 4,8 mm 1,5-2,5 mm, blå Flatstiftshylsa 6,3 mm 1,5-2,5 mm, blå Flatstiftshylsa 6,3 mm 4,0-6,0 mm, gul Rundstift hona, röd Rundstift hona, blå Rundstift hane, röd Rundstift hane, blå Ringkabelsko 3,2 mm 0,5-1,5 mm, röd Ringkabelsko 4,3 mm 0,5-1,5 mm, röd Ringkabelsko 5,3 mm 0,5-1,5 mm, röd Ringkabelsko 6,4 mm 0,5-1,5 mm, röd Ringkabelsko 8,4 mm 0,5-1,5 mm,röd Ringkabelsko 3,2 mm 1,5-2,5 mm, blå Ringkabelsko 4,3 mm 0,5-1,5 mm, blå Ringkabelsko 5,3 mm 1,5-2,5 mm, blå Ringkabelsko 6,4 mm 1,5-2,5 mm, blå Ringkabelsko 8,4 mm 1,5-2,5 mm, blå Ringkabelsko 5,3 mm 4,0-6,0 mm, gul Ringkabelsko 6,4 mm 4,0-6,0 mm, gul Ringkabelsko 8,4 mm 4,0-6,0 mm, gul Ringkabelsko 10,5 mm 4,0-6,0 mm, gul Krympskarv röd Krympskarv blå Krympskarv gul Kabelskarv röd Kabelskarv blå Kabelskarv gul info@hba.nu 23

24 Invertrar med ren sinusvåg WhisperPower, invertrar med ren sinusvåg WhisperPower invertrar omvandlar 12 eller 24 V till 230 V och har ren sinusvåg. De är enkla att installera, effektiva, robusta och har låg vikt. WhisperPower invertrar genererar äkta sinusspänning även vid toppbelastning, upp till 200%, och lämpar sig bra för att driva elektronisk utrustning så som microvågsugnar, datorer, mätinstrument och annan känslig elektronisk utrustning. Tillverkaren, WhisperPower, är ett holländskt företag med över 20 års erfarenhet av strömförsörjning. 400 / 500 W 1000 / 2000 W 12 V/ 24 V 12 V/ 24 V 12 V/ 24 V Kontinuerlig effekt (W) 400 / Max effekt (W) 500mSec 800 / Utspänning (VAC) Standbyström (A) 0,4 / 0.2 0,8/ 0,4 1,6 / 0,8 Arbetsström (A) 40 / / / 94 Mått (mm) 175x200x89 185x319x90 240x420x115 Vikt (kg) 1,7 2,9 5,5 Anslutning Skruvterminaler USB uttag 5 V 750 ma Inspänning drift (V) 12: 10,5-15,5 24: Alarm underspänning (V) 12: 11,2 24: 22,4 Automatisk avstängning, underspänning (V) 12: 10,5 24: 21 Automatisk restart efter underspänning (V) 12: 11,8 24: 23,6 Alarm överspänning (V) 12: 15,5 24: 31 Aukustiskt alarm Ja Ja Ja Termiskt överlastskydd Ja Ja Ja Arbetstemperatur, omgivnning Fjärrstyning möjlig Nej Ja Ja EMC LVD 2004/108/EC 2006/95/EC WPS-Inverter 12 V / 230 V, 400 W, ren sinusvåg WPS-Inverter 12 V / 230 V, 1000 W, ren sinusvåg WPS-Inverter 12 V / 230 V, 2000 W, ren sinusvåg WPS-Inverter 24 V / 230 V, 500 W, ren sinusvåg WPS-Inverter 24 V / 230 V, 1000 W, ren sinusvåg WPS-Inverter 24 V / 230 V, 2000 W, ren sinusvåg WP-Fjärrstyrningspanel WP-Fjärrstyrningskabel 3m info@hba.nu

25 Invertrar med ren sinusvåg och laddare WhisperPower Supreme Combi Inverter med inbyggd laddare. WhisperPower Supreme Combi är en serie av invertrar med inbyggd laddare. WhisperPower Supreme Combi ger äkta sinusspänning även vid toppbelastning och lämpar sig bra för att driva elektronisk utrustning så som microvågsugnar, datorer och mätinstrument. WhisperPower Supreme Combi är enkla att installera, effektiva, robusta och har låg vikt. Vid inverterdrift visar displayen inspänning och uttagen effekt. Vid laddning visar displayen batteristatus och laddspänning. WhisperPower, är ett holländskt företag med över 20 års erfarenhet av strömförsörjning Utspänning (VAC) 230 / 50Hz 230 / 50Hz Kontinuerlig effekt (W) Effekt (W) Max effekt (W) 0,5 Sec Standbyström (A) < 1,5 < 1,5 Vikt (kg) 5,7 6,6 USB uttag 5 V 750 ma Mått (mm) 230x478x114 AC- IN avsäkras 16A AC- UT max 16A DC-Anslutning Skruvplint Jordat uttag samt skruvplint Pinnbult Inspänning drift (V) 12: 10,5-15,5 Alarm underspänning (V) 12: 11 Automatisk avstängning, underspänning (V) 12: 10,5 Automatisk restart efter underspänning (V) 12: 11,3 Alarm & avstänging överspänning (V) 12: 15,5 Aukustiskt alarm Ja Termiskt överlastskydd Ja Arbetstemperatur, omgivnning Lagringstemperatur Laddström, max (A) Accepterade batterityper Gel, AGM Laddningslägen Bulk, Absorption och Flyt Fjärrstyning möjlig med hjälp av medföljande förlängingskabel. EMC 2004/108/EC LVD 2006/95/EC Uppfyller EN , EN , EN , EN WPC SUPREME 12 V 1000 W Inverter med laddare om 40 A WPC SUPREME 12 V 2000 W Inverter med laddare om 55A info@hba.nu 25

26 Brandsläckare för fordon Pulversläckare med ABC-pulver Med en ABC släckare släcker du: A- bränder, i trä, och papper B- bränder, i olja och bensin C- bränder, i elektrisk utrustning Pulvret är frostbeständigt och ej elektriskt ledande Temperaturområde från - 30º till +60º Släckarna är trycksatta med kvävgas, och speciellt konstruerade för skakig och korrosiv fordonsmiljö Alla släckare är CE märkta Godkända enligt SS-EN 3 ESM levereras med rostfritt fordonsstativ P2P har fordonsstativ/fäste i plast Ventil av mässing och rostfria handtag Brandfilt Mjuk väska Brandfilt Hård väska 20-P1P Utan slang, med fordonsstativ/fäste i metall. 20-P2P Utan slang, med fordonsstativ/fäste i plast. 20-ESM /392/393 Med slang och rostfritt fordonsstativ T00 Brandskåp i plast för 6 kg släckare. Klassning Mängd släckmedel Material h x b x d mm Tömningstid 20-ESM A 233B C 6 kg Stål 503 x 180 x ,0 sek 20-ESM Som 20-ESM men utan fordonshållare. 20-ESM A 183B C 4 kg Stål 437 x 157 x ,0 sek 20-ESM A 89B C 2 kg Stål 415 x 137 x 100 9,0 sek 20-P2GS Som 20-ESM-392 men med utan slang. 20-P2P 13A 89B C 2 kg Stål 340 x 150 x 110 9,0 sek 20-P1N 8A 55B C 1 kg Stål 337 x 85 x Brandfilt 1,2 x 1,2 m i hård väska. Uppfyller SS-EN Brandfilt 1,2 x 1,2 m i mjuk väska. Uppfyller SS-EN T00 Brandskåp i plast för 6 kg släckare. 20-ESM Dekalkarta för fordonsmärkning. 20-ESM Dekalkarta för ADR fordon, inehåller 15 dekaler info@hba.nu

27 Anteckningar 27
