1 HBA LED Varningsljus med magnetfot eller för planmontage LP400 LM400 Solaris HBA Fordonsteknik AB Fågelviksvägen Norsborg LMLP400 Solaris

2 INNEHÅLL LM400 Solaris LP400 Solaris LED varningsljus med magnetfot och stickpropp till cigarettuttag. LED varningsljus för planmontage. SPECIFIKATIONER LM400 Solaris LP400 Solaris 1 5, 8 mm 5 9, 6 mm Ø 140 mm Ø mm Ca 15mm Strömförbrukning Arbetstemperatur Vikt LM400 Vikt LP A, tt blixtljus 0,6A, orange blixtljus -20 till +50 grader Celsius 0,616kg 0,395kg

3 R65 GODKÄNDA MODELLER LM400 Magnetfot färg färg huv spänning orange orange 10-30V 10-30V 10-30V orange röd grön LP400 Planmontage färg färg huv spänning orange orange 10-30V 10-30V orange röd röd röd ljusmönster + 1 rot + 1 rot blixt R65 Klass 2 roterande DagNatt funkt. Ja ljusmönster 7 blixt + 1 rot 7 blixt + 1 rot 7 blixt + 1 rot R65 blixt R65 roterande DagNatt funkt. R65 Klass 2 Ja MONTERING AV MAGNETFOT LM400 OBSERVERA För att magnetfoten ska fästa korrekt måste ytan som LM400 Solaris monteras på vara magnetisk. Innan montering, försäkra att båda ytorna är fria från vatten, damm, smuts, is etc. 2

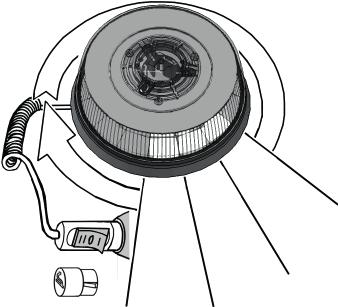

4 ANVÄNDNING LM400 Koppla in LM400 Solaris i fordonets cigarettuttagdin uttag. Spiralkabel med anslutning till cigarettkontaktdin kontakt För roterande ljus, ställ strömbrytaren i position II. För de ljus med strömbrytrare på cigarettpluggen gäller följande: LM400 Solaris är avstängd när strömbrytaren är ställd i position 0. För blixtljus, ställ strömbrytaren i position I. På aktiveras DagNatt funktionen när strömbrytaren ställs i position II. 3

5 INSTALLATION PLANMONTAGE LP400 Detta behövs (medföljer ej) 4,5 mm Zinknitrat M4 9 mm Ca 15mm Ø 4,5 mm Ø 4,5 mm m Ø 4,5 mm m 41 Ø 9 mm Ø 4,5 mm 4

6 ANVÄNDNING LP400 Ljusmönsterval OBSERVERA att endast R65 ljusmönster är godkända i Sverige. Se sid 2 1 Roterande, ej R65 godkänt* 2 Ljusmönster R65 S-S (2Hz) QUAD (1,1Hz) ej R65 godkänt 3 4DF (2,2Hz) ej R65 godkänt 5 SAE-4 (1,6Hz) ej R65 godkänt 6 SAE-3 (3Hz) ej R65 godkänt 7 DOUBLE-150 (2,5Hz) ej R65 godkänt 8 SINGLE-200 ej R65 godkänt 4 * OBS!! Följande Solaris modeller är R65 godkända för roterande ljus: Blå LP400, Blå LM400, Se sid. 2 6

7 KOPPLINGSDIAGRAM LP400 LP400 Solaris, Planmontage Batteri, strömbrytare och säkringar medföljer ej , SÄKRING 5A RÖD SVART ANSLUTS EJ STRÖMBRYTARE PÅAV SYNKRONISERA LAMPOR (UT) BRUN SYNKRONISERA LAMPOR (IN) VIT GRÖN LJUSMÖNSTERVAL GRÖN SVART STRÖMBRYTARE PÅAV SYNKRONISERA LAMPOR (IN) VIT RÖD SÄKRING 10A SYNKRONISERA LAMPOR (UT) BRUN LJUSMÖNSTERVAL SYNKRONISERA LAMPOR (UT) VIT RÖD ANSLUTS EJ SYNKRONISERA LAMPOR (IN) BRUN SVART GRÖN 7

8 RESERVDELAR Blå TPREC Orange TPREC

9 ! S SÄKERHETSINFORMATION TILL MONTÖREN Ur säkerhetssynpunkt är det av stor vikt att produkten blir rätt installerad. Det är därför viktigt att läsa, förstå och följa alla monteringsanvisningar som medföljer produkten. Nedan finns säkerhetsinstruktioner som ska följas. * För korrekt montering av produkten krävs att du har bra förståelse för fordonselektriska funktioner och system, samt har kunskap om montering och användning av varningssystem. * Innan du borrar i ett fordon, försäkra dig om att båda sidora om ytan är fria från föremål som kan ta skada. Ta bort flisor från borrade hål och använd grommet där kablar ska dras. Detta för att undvika kortslutning. * Ett ljusljudsystem är en högspänningsanordning som ska jordas för att fungera korrekt. Om möjligt, anslut jord direkt till den negativa batteriterminalen. Om inget annat alternativ finns kan jord kopplas till en metallkropp eller del av chassi. * Det förekommer hög spänning i varningssystemet under och efter användande. Försäkra dig om att strömmen är avstängd och vänta minst 10 minuter innan du kopplar bort systemet. * Montera utrustningen så att fordonet och styrorganet kan användas under alla körförhållanden. * Du bör kontrollera utrustningen ofta för att försäkra dig om att den fungerar som den ska samt är ordentligt fastsatt på fordonet. * Spara dessa intruktioner för användning när du demonterar eller underhåller produkten. Att inte följa informationen kan resultera i personskador eller skador på utrustningen. 9
