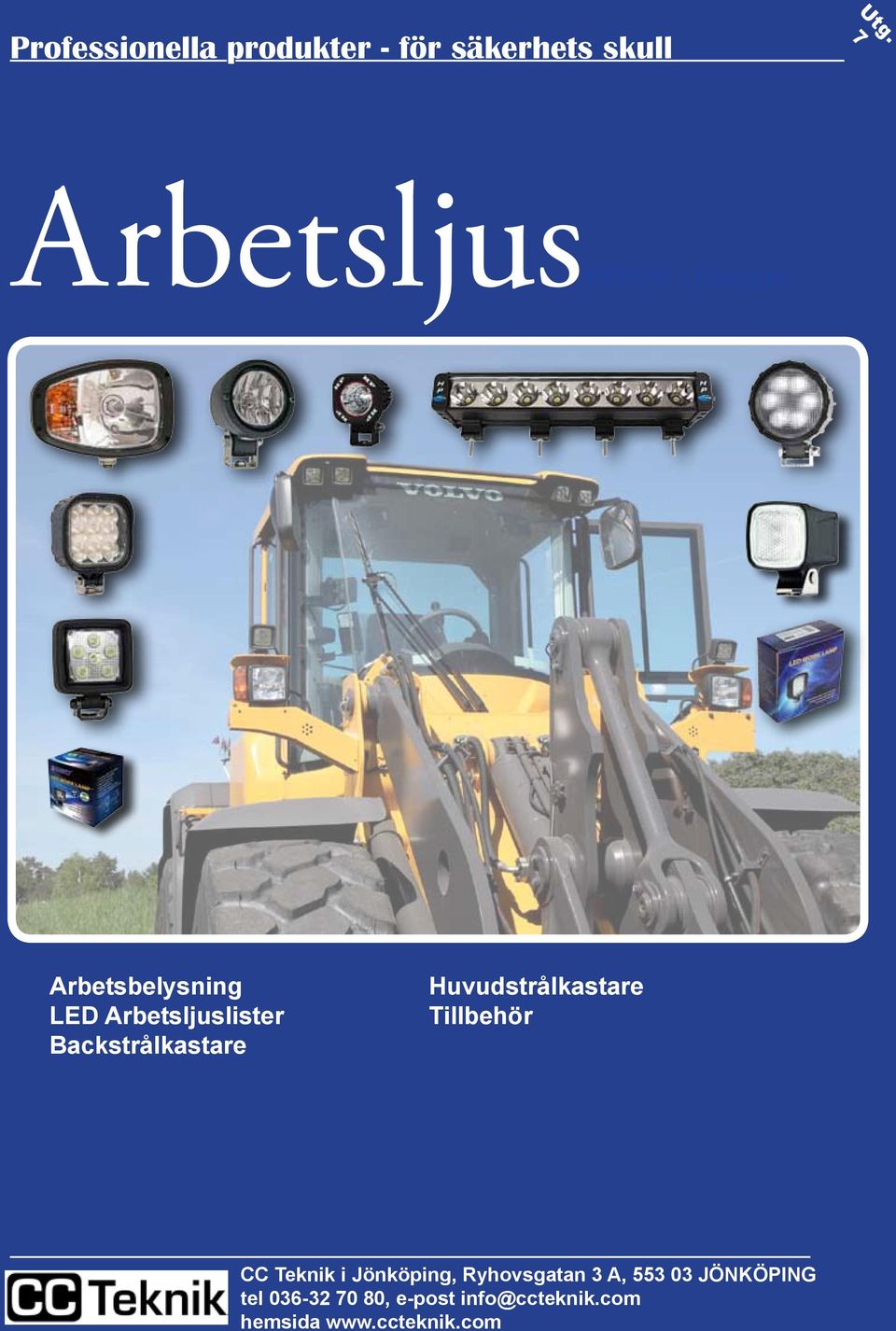

1 Professionella produkter - för säkerhets skull Utg. Utg ArbetsljusXENON - Halogen Arbetsbelysning Standardsystem LED Arbetsljuslister Visirsystem Backstrålkastare Quadsystem Fritidssystem Huvudstrålkastare Tillbehör Tillbehör Kopplingsboxar Kablar Truck- & trailerkit HBA CC Teknik i Jönköping, Ryhovsgatan 3 A, JÖNKÖPING tel , e-post info@ccteknik.com HBA Fordonsteknik AB, Fågelviksvägen 18-20, Norsborg hemsida tel , fax , info@hba.nu

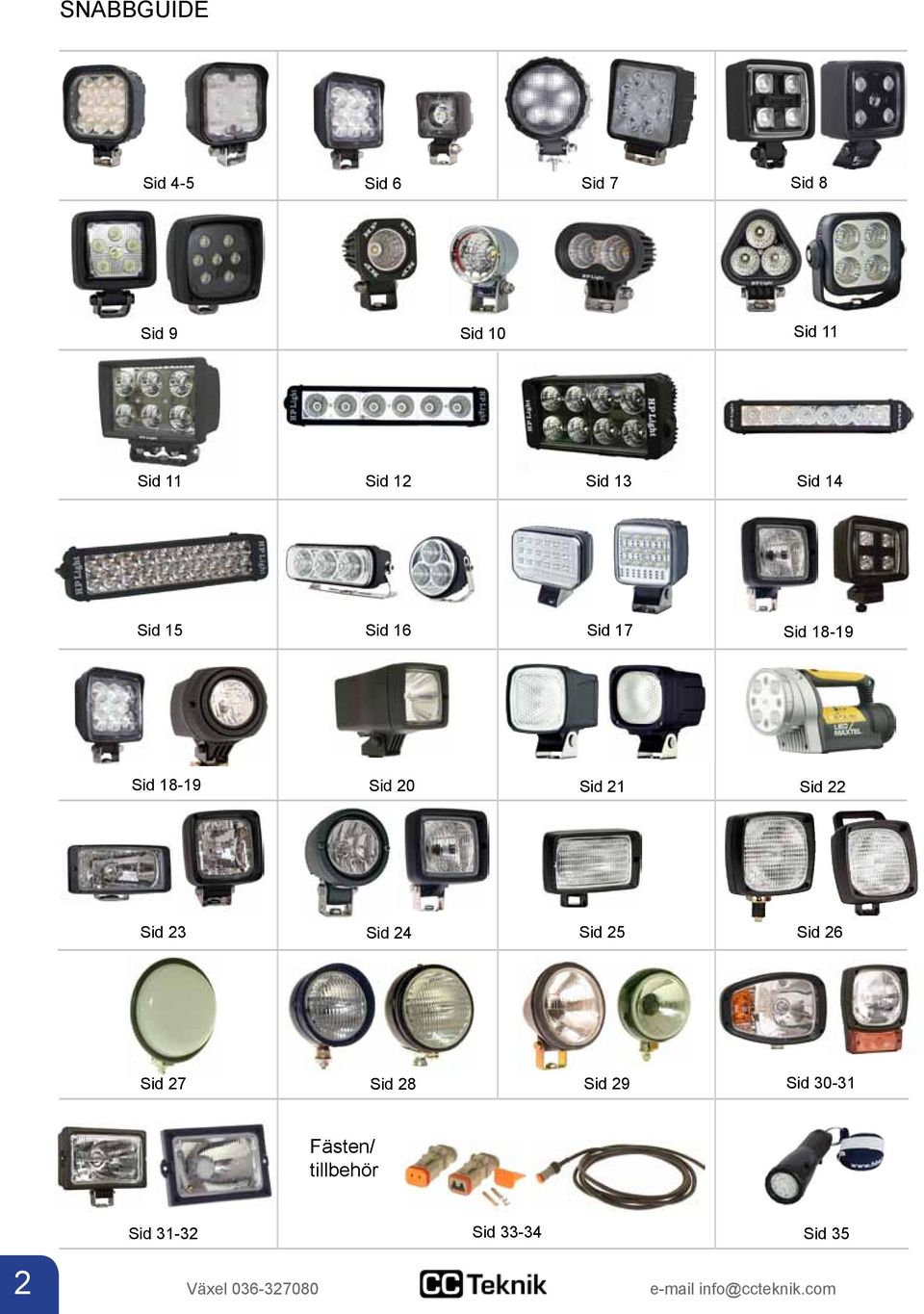

2 SNABBGUIDE Sid 4-5 Sid 6 Sid 7 Sid 8 Sid 9 Sid 10 Sid 11 Sid 11 Sid 12 Sid 13 Sid 14 Sid 15 Sid 16 Sid 17 Sid Sid Sid 20 Sid 21 Sid 22 Sid 23 Sid 24 Sid 25 Sid 26 Sid 27 Sid 28 Sid 29 Sid Fästen/ tillbehör Sid Sid Sid 35 2 Växel info@ccteknik.com

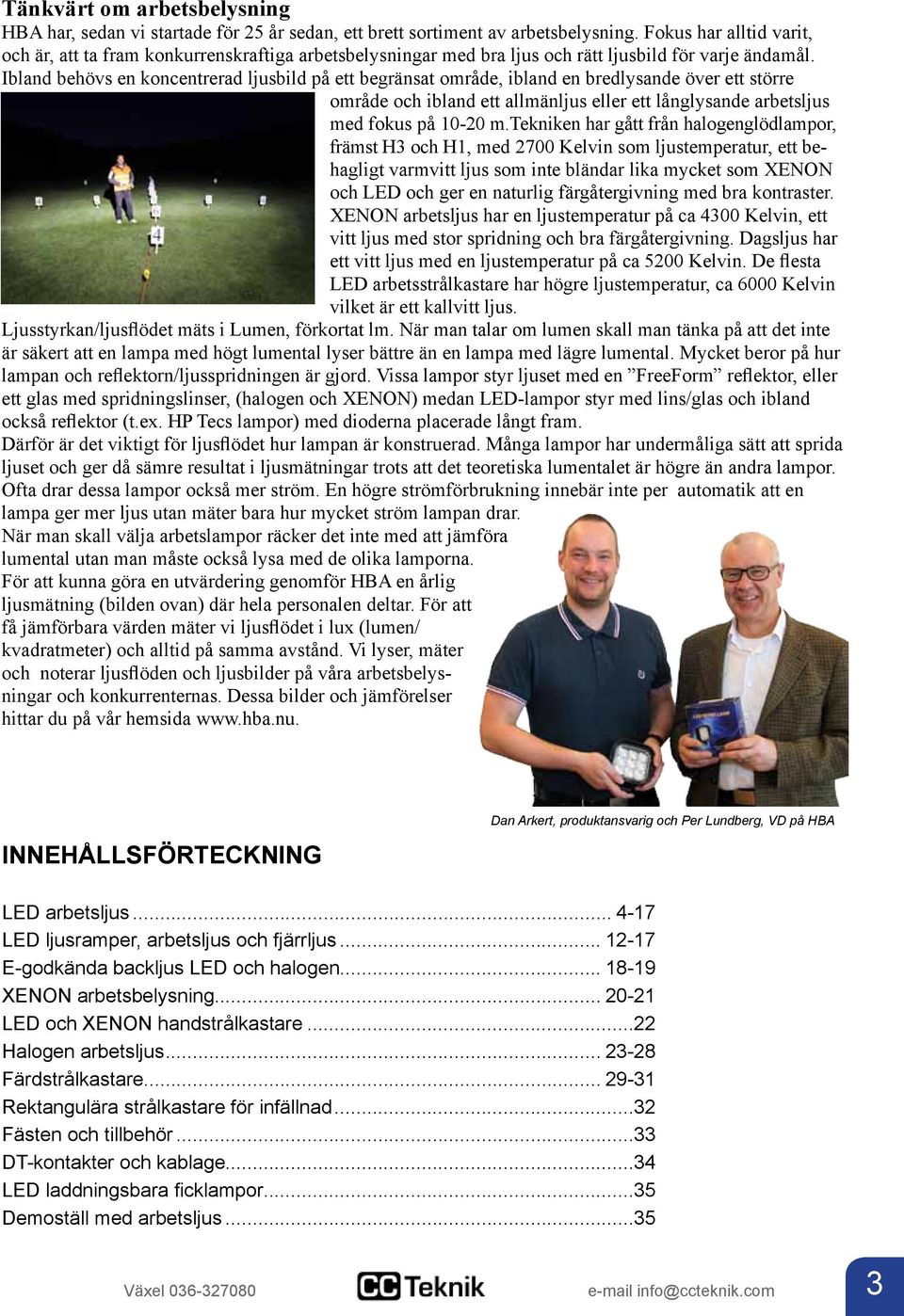

3 Tänkvärt om arbetsbelysning HBA har, sedan vi startade för 25 år sedan, ett brett sortiment av arbetsbelysning. Fokus har alltid varit, och är, att ta fram konkurrenskraftiga arbetsbelysningar med bra ljus och rätt ljusbild för varje ändamål. Ibland behövs en koncentrerad ljusbild på ett begränsat område, ibland en bredlysande över ett större område och ibland ett allmänljus eller ett långlysande arbetsljus med fokus på m.tekniken har gått från halogenglödlampor, främst H3 och H1, med 2700 Kelvin som ljustemperatur, ett behagligt varmvitt ljus som inte bländar lika mycket som XENON och LED och ger en naturlig färgåtergivning med bra kontraster. XENON arbetsljus har en ljustemperatur på ca 4300 Kelvin, ett vitt ljus med stor spridning och bra färgåtergivning. Dagsljus har ett vitt ljus med en ljustemperatur på ca 5200 Kelvin. De flesta LED arbetsstrålkastare har högre ljustemperatur, ca 6000 Kelvin vilket är ett kallvitt ljus. Ljusstyrkan/ljusflödet mäts i Lumen, förkortat lm. När man talar om lumen skall man tänka på att det inte är säkert att en lampa med högt lumental lyser bättre än en lampa med lägre lumental. Mycket beror på hur lampan och reflektorn/ljusspridningen är gjord. Vissa lampor styr ljuset med en FreeForm reflektor, eller ett glas med spridningslinser, (halogen och XENON) medan LED-lampor styr med lins/glas och ibland också reflektor (t.ex. HP Tecs lampor) med dioderna placerade långt fram. Därför är det viktigt för ljusflödet hur lampan är konstruerad. Många lampor har undermåliga sätt att sprida ljuset och ger då sämre resultat i ljusmätningar trots att det teoretiska lumentalet är högre än andra lampor. Ofta drar dessa lampor också mer ström. En högre strömförbrukning innebär inte per automatik att en lampa ger mer ljus utan mäter bara hur mycket ström lampan drar. När man skall välja arbetslampor räcker det inte med att jämföra lumental utan man måste också lysa med de olika lamporna. För att kunna göra en utvärdering genomför HBA en årlig ljusmätning (bilden ovan) där hela personalen deltar. För att få jämförbara värden mäter vi ljusflödet i lux (lumen/ kvadratmeter) och alltid på samma avstånd. Vi lyser, mäter och noterar ljusflöden och ljusbilder på våra arbetsbelysningar och konkurrenternas. Dessa bilder och jämförelser hittar du på vår hemsida INNEHÅLLSFÖRTECKNING Dan Arkert, produktansvarig och Per Lundberg, VD på HBA LED arbetsljus LED ljusramper, arbetsljus och fjärrljus E-godkända backljus LED och halogen XENON arbetsbelysning LED och XENON handstrålkastare...22 Halogen arbetsljus Färdstrålkastare Rektangulära strålkastare för infällnad...32 Fästen och tillbehör...33 DT-kontakter och kablage...34 LED laddningsbara ficklampor...35 Demoställ med arbetsljus...35 Växel info@ccteknik.com 3

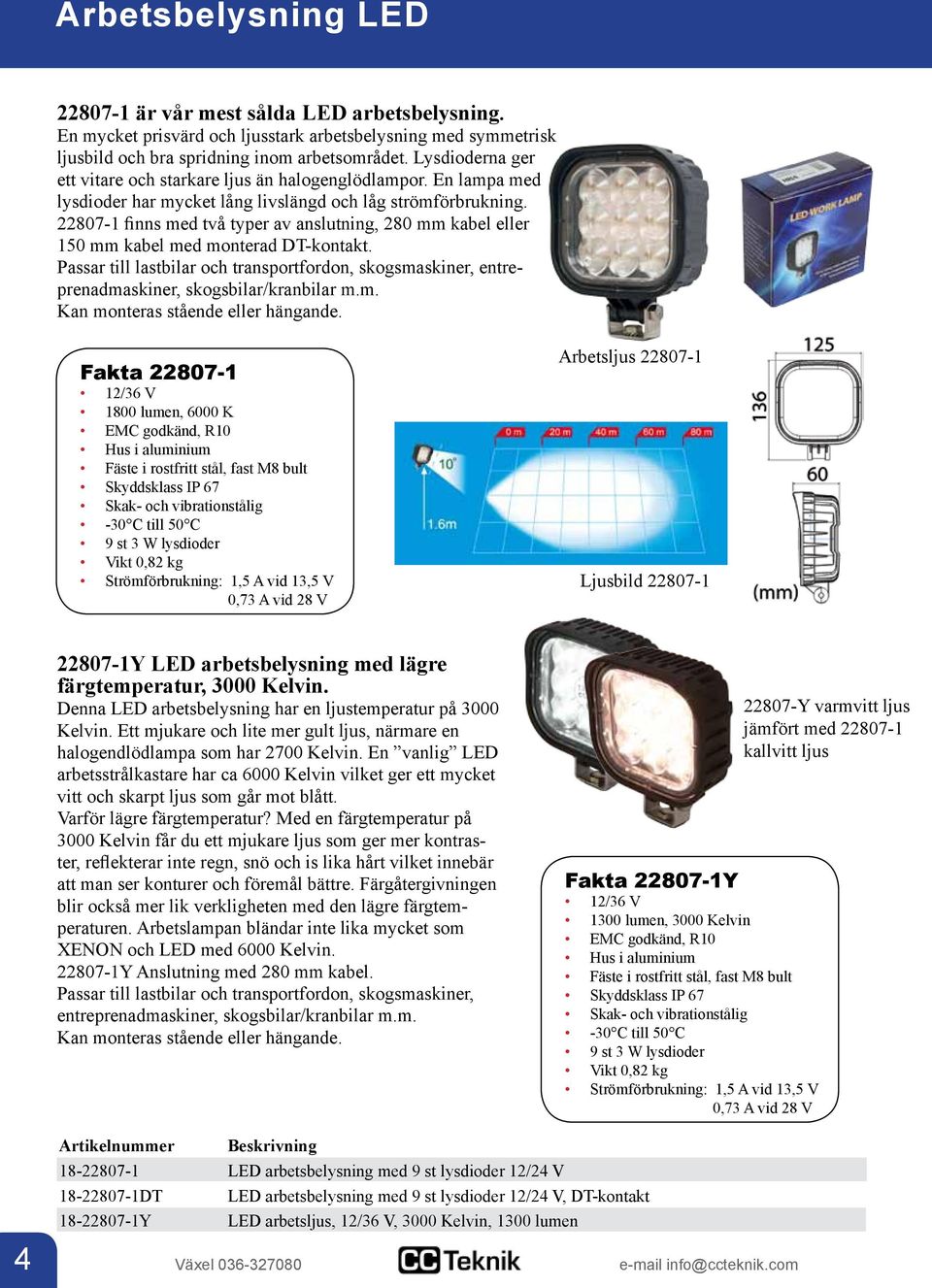

4 Arbetsbelysning LED är vår mest sålda LED arbetsbelysning. En mycket prisvärd och ljusstark arbetsbelysning med symmetrisk ljusbild och bra spridning inom arbetsområdet. Lysdioderna ger ett vitare och starkare ljus än halogenglödlampor. En lampa med lysdioder har mycket lång livslängd och låg strömförbrukning finns med två typer av anslutning, 280 mm kabel eller 150 mm kabel med monterad DT-kontakt. Passar till lastbilar och transportfordon, skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar m.m. Kan monteras stående eller hängande. Fakta /36 V 1800 lumen, 6000 K EMC godkänd, R10 Fäste i rostfritt stål, fast M8 bult Skyddsklass IP 67 Skak- och vibrationstålig -30 C till 50 C 9 st 3 W lysdioder Vikt 0,82 kg Strömförbrukning: 1,5 A vid 13,5 V 0,73 A vid 28 V Arbetsljus Ljusbild Y LED arbetsbelysning med lägre färgtemperatur, 3000 Kelvin. Denna LED arbetsbelysning har en ljustemperatur på 3000 Kelvin. Ett mjukare och lite mer gult ljus, närmare en halogendlödlampa som har 2700 Kelvin. En vanlig LED arbetsstrålkastare har ca 6000 Kelvin vilket ger ett mycket vitt och skarpt ljus som går mot blått. Varför lägre färgtemperatur? Med en färgtemperatur på 3000 Kelvin får du ett mjukare ljus som ger mer kontraster, reflekterar inte regn, snö och is lika hårt vilket innebär att man ser konturer och föremål bättre. Färgåtergivningen blir också mer lik verkligheten med den lägre färgtemperaturen. Arbetslampan bländar inte lika mycket som XENON och LED med 6000 Kelvin Y Anslutning med 280 mm kabel. Passar till lastbilar och transportfordon, skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar m.m. Kan monteras stående eller hängande. Fakta Y 12/36 V 1300 lumen, 3000 Kelvin EMC godkänd, R10 Fäste i rostfritt stål, fast M8 bult Skyddsklass IP 67 Skak- och vibrationstålig -30 C till 50 C 9 st 3 W lysdioder Vikt 0,82 kg Strömförbrukning: 1,5 A vid 13,5 V 0,73 A vid 28 V Y varmvitt ljus jämfört med kallvitt ljus Artikelnummer Beskrivning LED arbetsbelysning med 9 st lysdioder 12/24 V DT LED arbetsbelysning med 9 st lysdioder 12/24 V, DT-kontakt Y LED arbetsljus, 12/36 V, 3000 Kelvin, 1300 lumen 4 Växel info@ccteknik.com

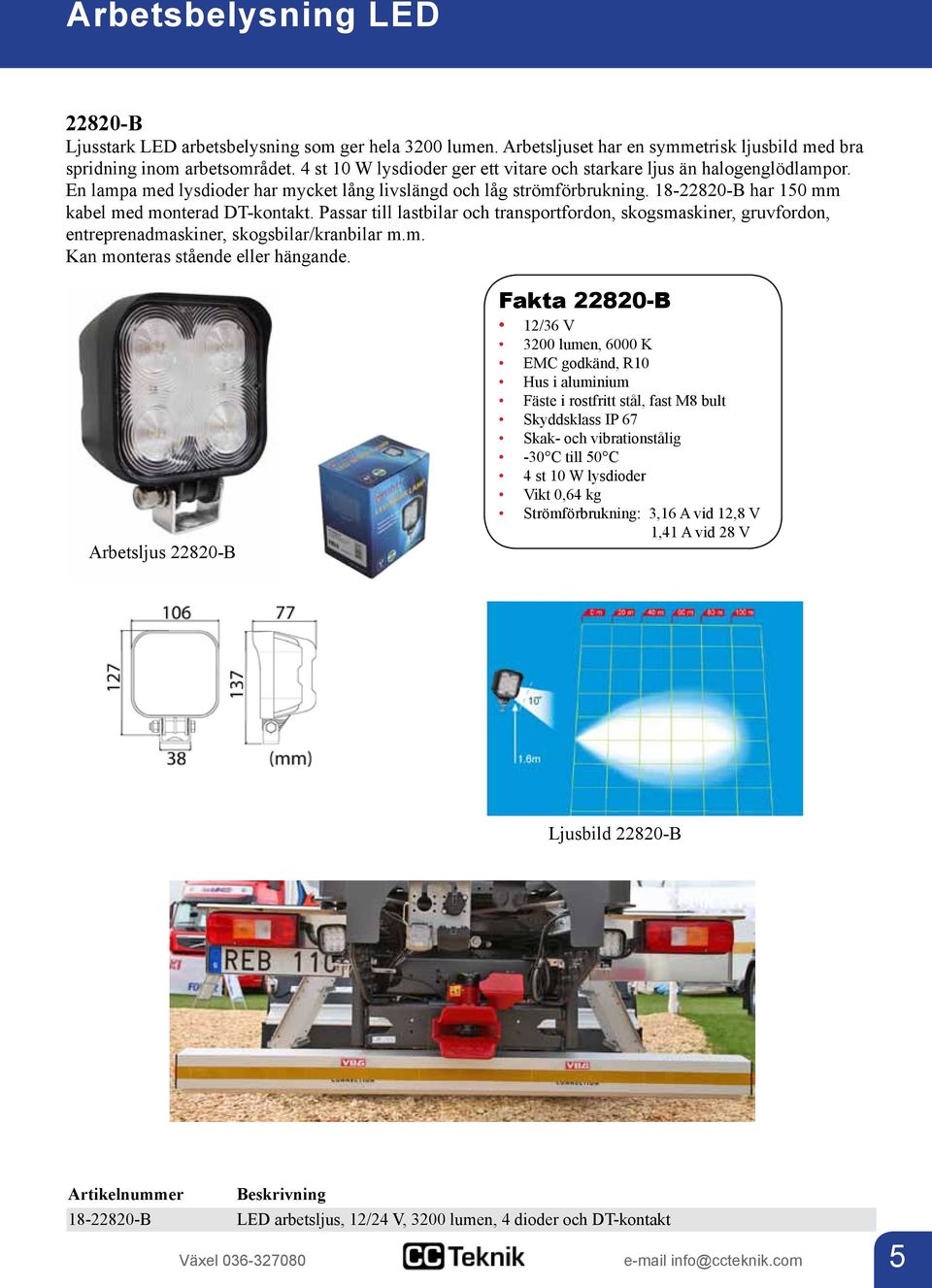

5 Arbetsbelysning LED B Ljusstark LED arbetsbelysning som ger hela 3200 lumen. Arbetsljuset har en symmetrisk ljusbild med bra spridning inom arbetsområdet. 4 st 10 W lysdioder ger ett vitare och starkare ljus än halogenglödlampor. En lampa med lysdioder har mycket lång livslängd och låg strömförbrukning B har 150 mm kabel med monterad DT-kontakt. Passar till lastbilar och transportfordon, skogsmaskiner, gruvfordon, entreprenadmaskiner, skogsbilar/kranbilar m.m. Kan monteras stående eller hängande. Arbetsljus B Fakta B 12/36 V 3200 lumen, 6000 K EMC godkänd, R10 Fäste i rostfritt stål, fast M8 bult Skyddsklass IP 67 Skak- och vibrationstålig -30 C till 50 C 4 st 10 W lysdioder Vikt 0,64 kg Strömförbrukning: 3,16 A vid 12,8 V 1,41 A vid 28 V Ljusbild B Artikelnummer Beskrivning B LED arbetsljus, 12/24 V, 3200 lumen, 4 dioder och DT-kontakt Växel info@ccteknik.com 5

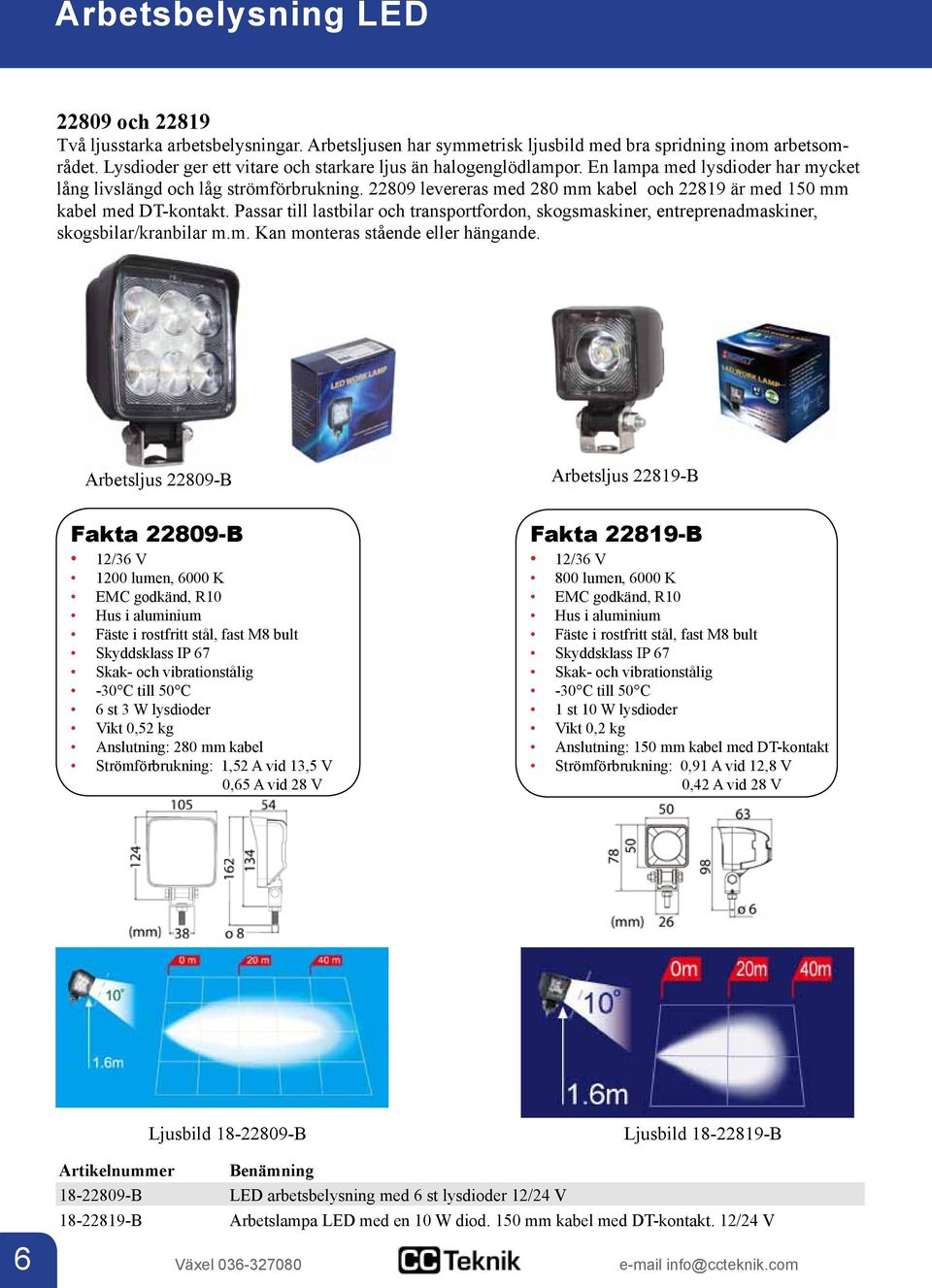

6 Arbetsbelysning LED och Två ljusstarka arbetsbelysningar. Arbetsljusen har symmetrisk ljusbild med bra spridning inom arbetsområdet. Lysdioder ger ett vitare och starkare ljus än halogenglödlampor. En lampa med lysdioder har mycket lång livslängd och låg strömförbrukning levereras med 280 mm kabel och är med 150 mm kabel med DT-kontakt. Passar till lastbilar och transportfordon, skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar m.m. Kan monteras stående eller hängande. Arbetsljus B Arbetsljus B Fakta B 12/36 V 1200 lumen, 6000 K EMC godkänd, R10 Fäste i rostfritt stål, fast M8 bult Skyddsklass IP 67 Skak- och vibrationstålig -30 C till 50 C 6 st 3 W lysdioder Vikt 0,52 kg Anslutning: 280 mm kabel Strömförbrukning: 1,52 A vid 13,5 V 0,65 A vid 28 V Fakta B 12/36 V 800 lumen, 6000 K EMC godkänd, R10 Fäste i rostfritt stål, fast M8 bult Skyddsklass IP 67 Skak- och vibrationstålig -30 C till 50 C 1 st 10 W lysdioder Vikt 0,2 kg Anslutning: 150 mm kabel med DT-kontakt Strömförbrukning: 0,91 A vid 12,8 V 0,42 A vid 28 V Ljusbild B Ljusbild B Artikelnummer B B Benämning LED arbetsbelysning med 6 st lysdioder 12/24 V Arbetslampa LED med en 10 W diod. 150 mm kabel med DT-kontakt. 12/24 V 6 Växel info@ccteknik.com

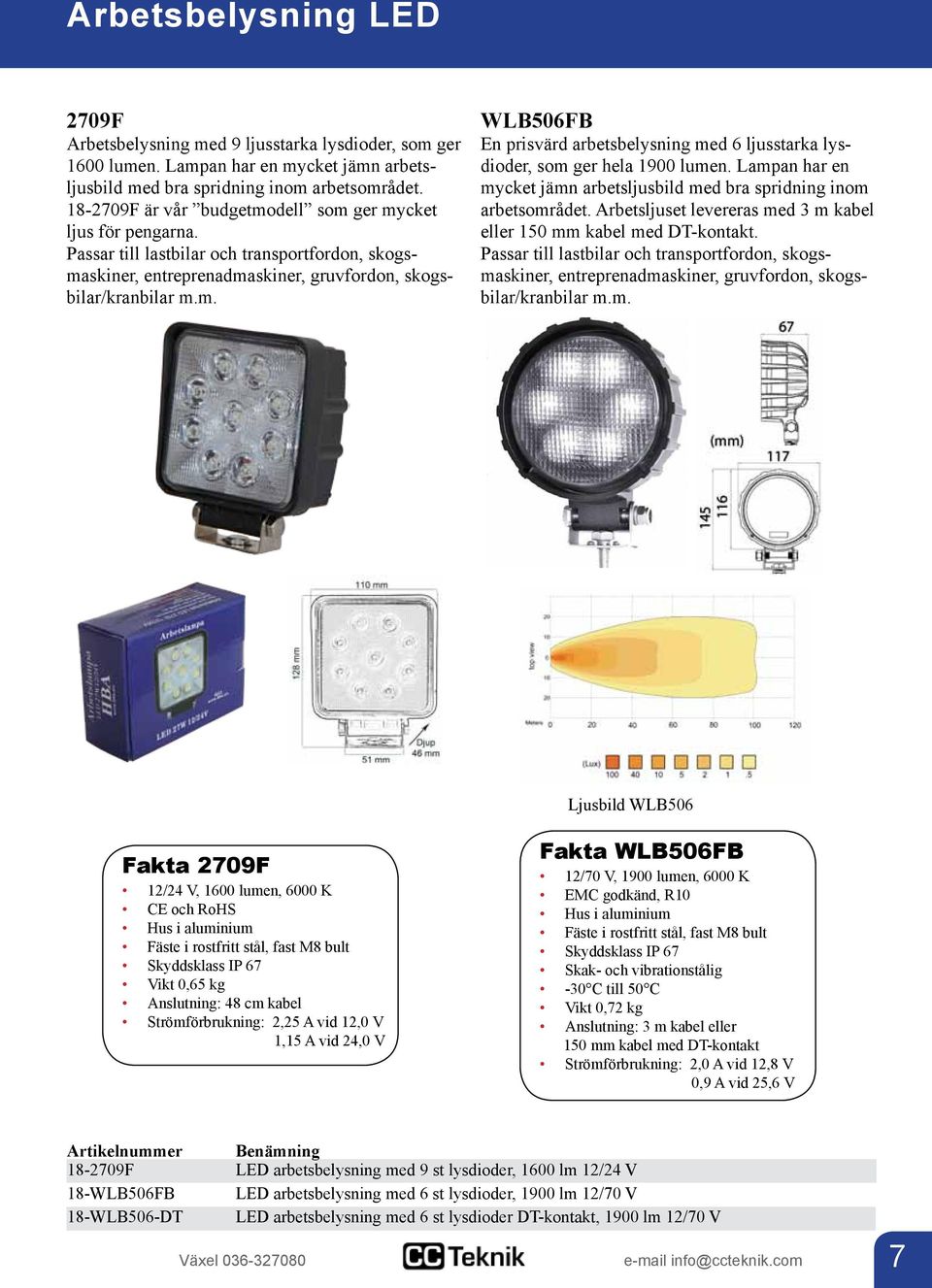

7 Arbetsbelysning LED 2709F Arbetsbelysning med 9 ljusstarka lysdioder, som ger 1600 lumen. Lampan har en mycket jämn arbetsljusbild med bra spridning inom arbetsområdet F är vår budgetmodell som ger mycket ljus för pengarna. Passar till lastbilar och transportfordon, skogsmaskiner, entreprenadmaskiner, gruvfordon, skogsbilar/kranbilar m.m. WLB506FB En prisvärd arbetsbelysning med 6 ljusstarka lysdioder, som ger hela 1900 lumen. Lampan har en mycket jämn arbetsljusbild med bra spridning inom arbetsområdet. Arbetsljuset levereras med 3 m kabel eller 150 mm kabel med DT-kontakt. Passar till lastbilar och transportfordon, skogsmaskiner, entreprenadmaskiner, gruvfordon, skogsbilar/kranbilar m.m. Ljusbild WLB506 Fakta 2709F 12/24 V, 1600 lumen, 6000 K CE och RoHS Fäste i rostfritt stål, fast M8 bult Skyddsklass IP 67 Vikt 0,65 kg Anslutning: 48 cm kabel Strömförbrukning: 2,25 A vid 12,0 V 1,15 A vid 24,0 V Fakta WLB506FB 12/70 V, 1900 lumen, 6000 K EMC godkänd, R10 Fäste i rostfritt stål, fast M8 bult Skyddsklass IP 67 Skak- och vibrationstålig -30 C till 50 C Vikt 0,72 kg Anslutning: 3 m kabel eller 150 mm kabel med DT-kontakt Strömförbrukning: 2,0 A vid 12,8 V 0,9 A vid 25,6 V Artikelnummer Benämning F LED arbetsbelysning med 9 st lysdioder, 1600 lm 12/24 V 18-WLB506FB LED arbetsbelysning med 6 st lysdioder, 1900 lm 12/70 V 18-WLB506-DT LED arbetsbelysning med 6 st lysdioder DT-kontakt, 1900 lm 12/70 V Växel info@ccteknik.com 7

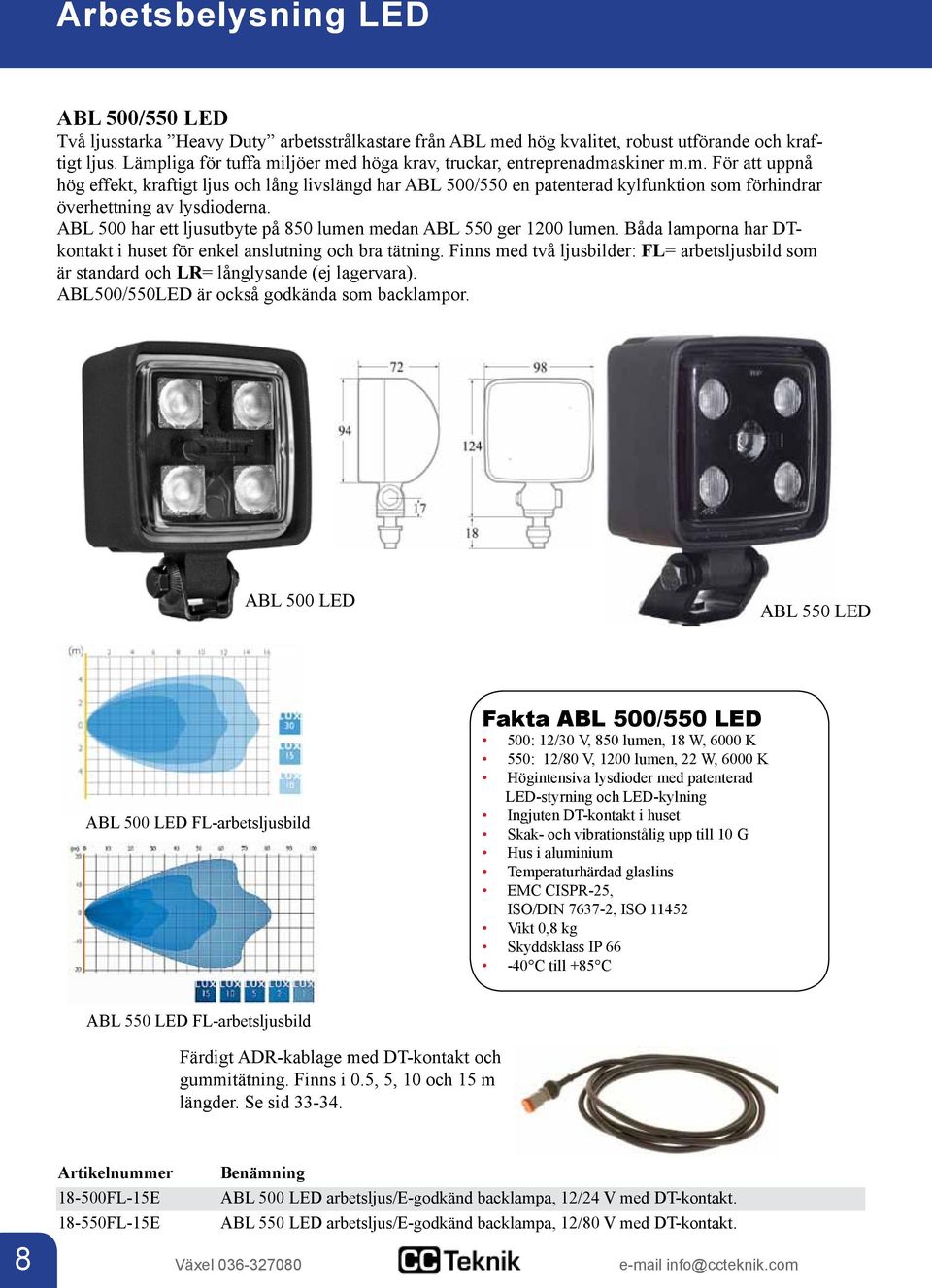

8 Arbetsbelysning LED ABL 500/550 LED Två ljusstarka Heavy Duty arbetsstrålkastare från ABL med hög kvalitet, robust utförande och kraftigt ljus. Lämpliga för tuffa miljöer med höga krav, truckar, entreprenadmaskiner m.m. För att uppnå hög effekt, kraftigt ljus och lång livslängd har ABL 500/550 en patenterad kylfunktion som förhindrar överhettning av lysdioderna. ABL 500 har ett ljusutbyte på 850 lumen medan ABL 550 ger 1200 lumen. Båda lamporna har DTkontakt i huset för enkel anslutning och bra tätning. Finns med två ljusbilder: FL= arbetsljusbild som är standard och LR= långlysande (ej lagervara). ABL500/550LED är också godkända som backlampor. ABL 500 LED ABL 550 LED ABL 500 LED FL-arbetsljusbild Fakta ABL 500/550 LED 500: 12/30 V, 850 lumen, 18 W, 6000 K 550: 12/80 V, 1200 lumen, 22 W, 6000 K Högintensiva lysdioder med patenterad LED-styrning och LED-kylning Ingjuten DT-kontakt i huset Skak- och vibrationstålig upp till 10 G Temperaturhärdad glaslins EMC CISPR-25, ISO/DIN , ISO Vikt 0,8 kg Skyddsklass IP C till +85 C ABL 550 LED FL-arbetsljusbild Färdigt ADR-kablage med DT-kontakt och gummitätning. Finns i 0.5, 5, 10 och 15 m längder. Se sid Artikelnummer FL-15E FL-15E Benämning ABL 500 LED arbetsljus/e-godkänd backlampa, 12/24 V med DT-kontakt. ABL 550 LED arbetsljus/e-godkänd backlampa, 12/80 V med DT-kontakt. 8 Växel info@ccteknik.com

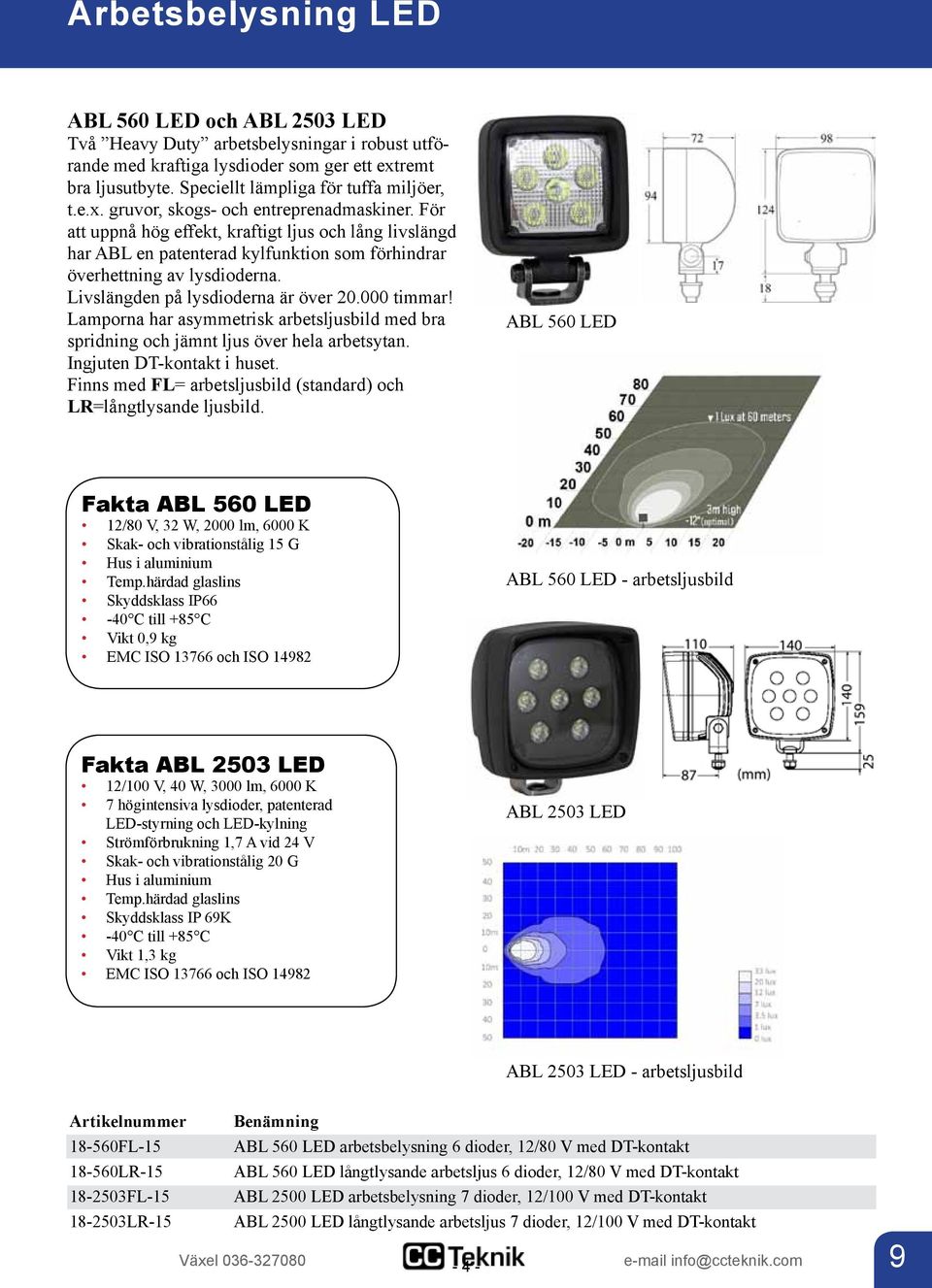

9 Arbetsbelysning LED ABL 560 LED och ABL 2503 LED Två Heavy Duty arbetsbelysningar i robust utförande med kraftiga lysdioder som ger ett extremt bra ljusutbyte. Speciellt lämpliga för tuffa miljöer, t.e.x. gruvor, skogs- och entreprenadmaskiner. För att uppnå hög effekt, kraftigt ljus och lång livslängd har ABL en patenterad kylfunktion som förhindrar överhettning av lysdioderna. Livslängden på lysdioderna är över timmar! Lamporna har asymmetrisk arbetsljusbild med bra spridning och jämnt ljus över hela arbetsytan. Ingjuten DT-kontakt i huset. Finns med FL= arbetsljusbild (standard) och LR=långtlysande ljusbild. ABL 560 LED Fakta ABL 560 LED 12/80 V, 32 W, 2000 lm, 6000 K Skak- och vibrationstålig 15 G Temp.härdad glaslins Skyddsklass IP66-40 C till +85 C Vikt 0,9 kg EMC ISO och ISO ABL 560 LED - arbetsljusbild Fakta ABL 2503 LED 12/100 V, 40 W, 3000 lm, 6000 K 7 högintensiva lysdioder, patenterad LED-styrning och LED-kylning Strömförbrukning 1,7 A vid 24 V Skak- och vibrationstålig 20 G Temp.härdad glaslins Skyddsklass IP 69K -40 C till +85 C Vikt 1,3 kg EMC ISO och ISO ABL 2503 LED ABL 2503 LED - arbetsljusbild Artikelnummer Benämning FL-15 ABL 560 LED arbetsbelysning 6 dioder, 12/80 V med DT-kontakt LR-15 ABL 560 LED långtlysande arbetsljus 6 dioder, 12/80 V med DT-kontakt FL-15 ABL 2500 LED arbetsbelysning 7 dioder, 12/100 V med DT-kontakt LR-15 ABL 2500 LED långtlysande arbetsljus 7 dioder, 12/100 V med DT-kontakt Växel info@ccteknik.com 9

10 10 Växel Arbetsbelysning LED MAXTEL JL9821/JL9826 Har tre högintensiva LED lysdioder. Lampan har en jämn och bred arbetsljusbild (symmetrisk). JL9821 är rektangulär i formen medan JL9826 är rund. Båda lamporna har 3 st högintensiva lysdioder, Lumiled från Philips. Lysdioderna ger lång livslängd och låg strömförbrukning. Passar till skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar, gruvfordon, lastbilar, transportfordon, m.m. För stående montage. Fakta JL9821/ /24 V 7 W, 450 lumen, 6500 K 3 högintensiva lysdioder Skak- och vibrationstålig Fäste i rostfritt stål, fast M8 bult -38 C till +50 C 150 mm kabel med DT-kontakt. Vikt 0,3 kg Skyddsklass IP 67 JL9821 JL9826 DT-kontakter och tillbehör, se sidorna Artikelnummer 18-JL JL9826 Benämning LED arbetsbelysning 12/24 V, 3 LED rektangulär LED arbetsbelysning 12/24 V, 3 LED rund

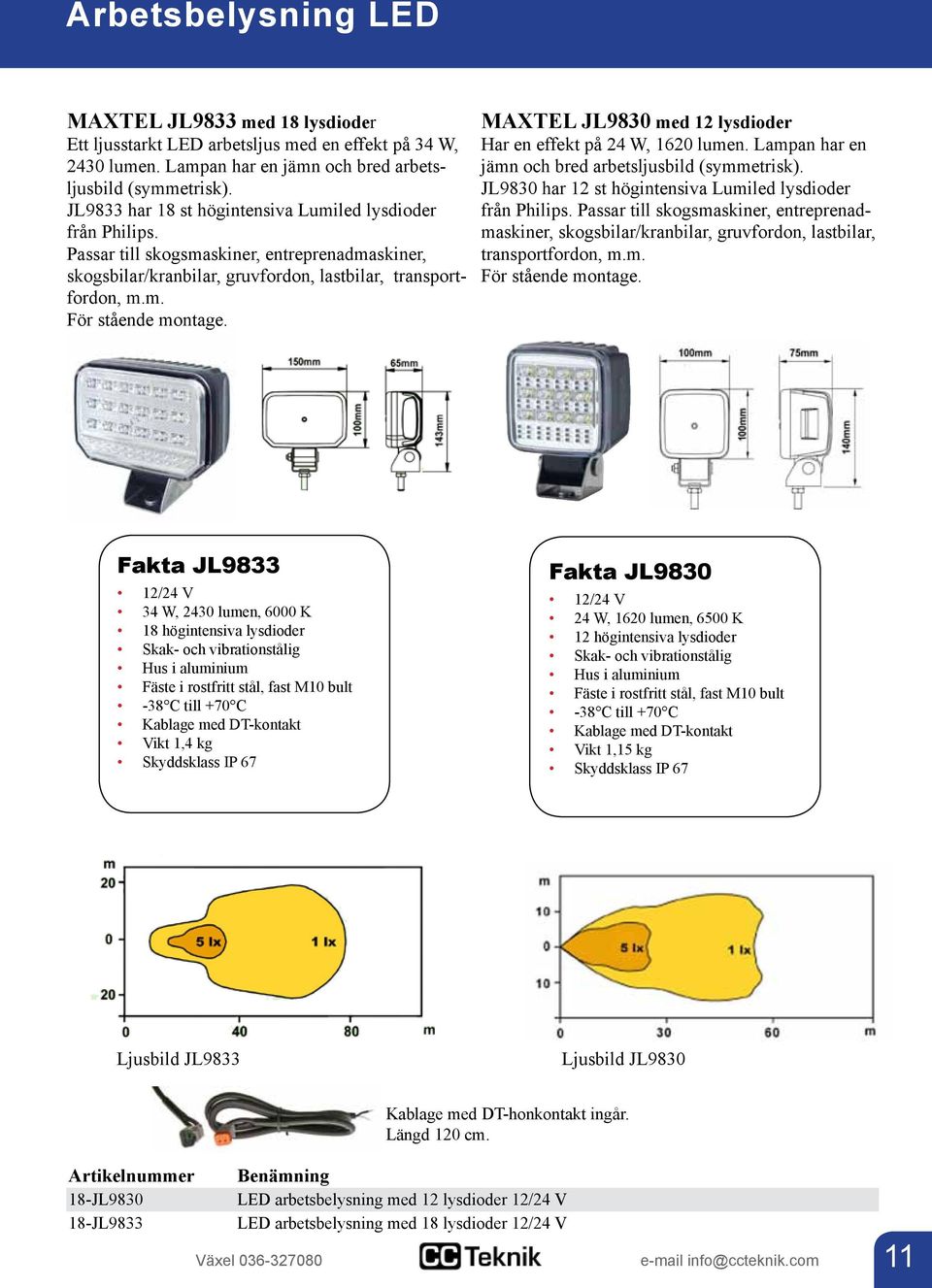

11 Arbetsbelysning LED MAXTEL JL9833 med 18 lysdioder Ett ljusstarkt LED arbetsljus med en effekt på 34 W, 2430 lumen. Lampan har en jämn och bred arbetsljusbild (symmetrisk). JL9833 har 18 st högintensiva Lumiled lysdioder från Philips. Passar till skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar, gruvfordon, lastbilar, transportfordon, m.m. För stående montage. MAXTEL JL9830 med 12 lysdioder Har en effekt på 24 W, 1620 lumen. Lampan har en jämn och bred arbetsljusbild (symmetrisk). JL9830 har 12 st högintensiva Lumiled lysdioder från Philips. Passar till skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar, gruvfordon, lastbilar, transportfordon, m.m. För stående montage. Fakta JL /24 V 34 W, 2430 lumen, 6000 K 18 högintensiva lysdioder Skak- och vibrationstålig Fäste i rostfritt stål, fast M10 bult -38 C till +70 C Kablage med DT-kontakt Vikt 1,4 kg Skyddsklass IP 67 Fakta JL /24 V 24 W, 1620 lumen, 6500 K 12 högintensiva lysdioder Skak- och vibrationstålig Fäste i rostfritt stål, fast M10 bult -38 C till +70 C Kablage med DT-kontakt Vikt 1,15 kg Skyddsklass IP 67 Ljusbild JL9833 Ljusbild JL9830 Artikelnummer 18-JL JL9833 Växel Kablage med DT-honkontakt ingår. Längd 120 cm. Benämning LED arbetsbelysning med 12 lysdioder 12/24 V LED arbetsbelysning med 18 lysdioder 12/24 V info@ccteknik.com 11

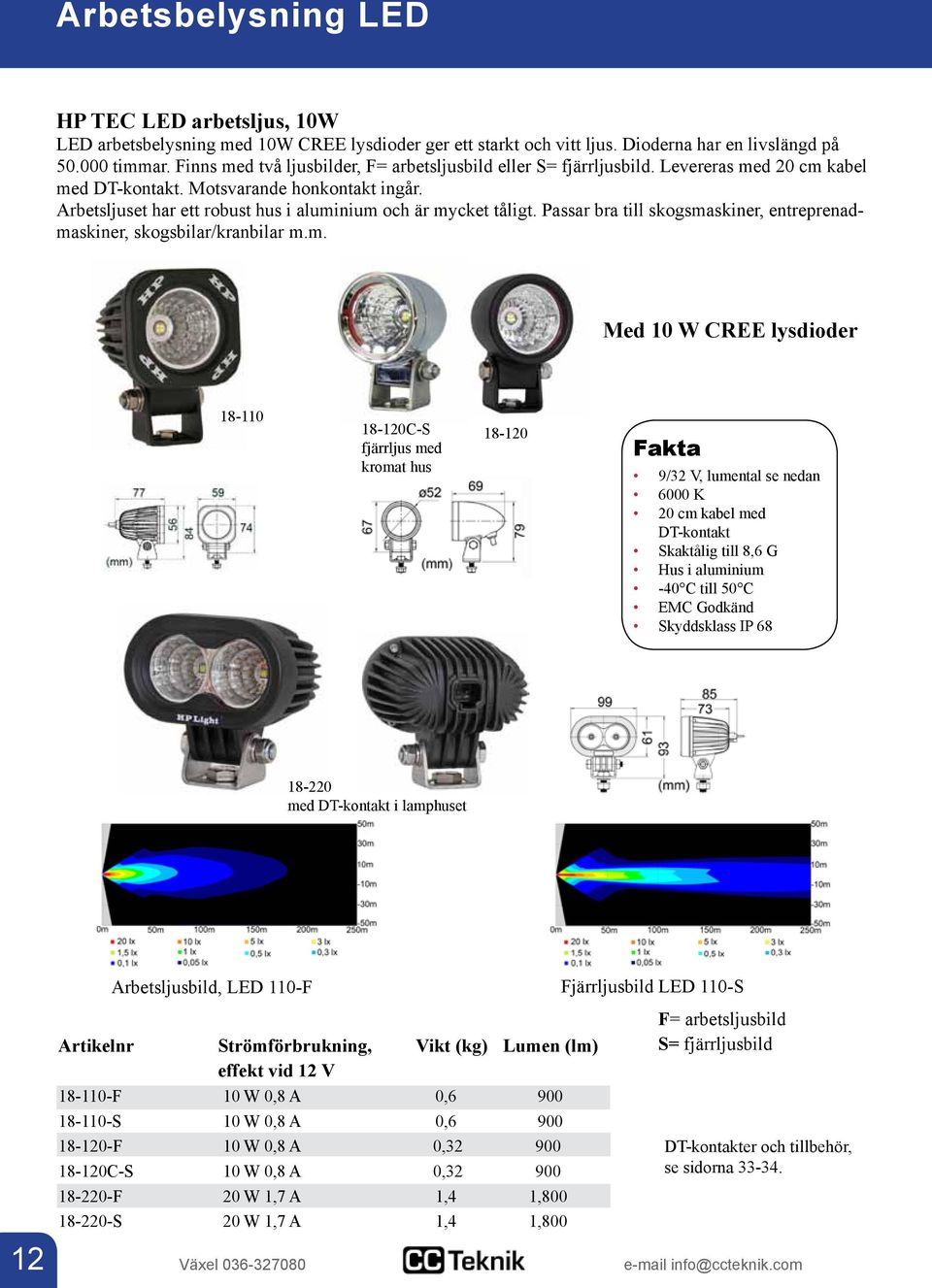

12 Arbetsbelysning LED HP TEC LED arbetsljus, 10W LED arbetsbelysning med 10W CREE lysdioder ger ett starkt och vitt ljus. Dioderna har en livslängd på timmar. Finns med två ljusbilder, F= arbetsljusbild eller S= fjärrljusbild. Levereras med 20 cm kabel med DT-kontakt. Motsvarande honkontakt ingår. Arbetsljuset har ett robust hus i aluminium och är mycket tåligt. Passar bra till skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar m.m. Med 10 W CREE lysdioder C-S fjärrljus med kromat hus Fakta 9/32 V, lumental se nedan 6000 K 20 cm kabel med DT-kontakt Skaktålig till 8,6 G -40 C till 50 C EMC Godkänd Skyddsklass IP med DT-kontakt i lamphuset Arbetsljusbild, LED 110-F Fjärrljusbild LED 110-S Artikelnr Strömförbrukning, Vikt (kg) Lumen (lm) effekt vid 12 V F 10 W 0,8 A 0, S 10 W 0,8 A 0, F 10 W 0,8 A 0, C-S 10 W 0,8 A 0, F 20 W 1,7 A 1,4 1, S 20 W 1,7 A 1,4 1,800 F= arbetsljusbild S= fjärrljusbild DT-kontakter och tillbehör, se sidorna Växel info@ccteknik.com 12

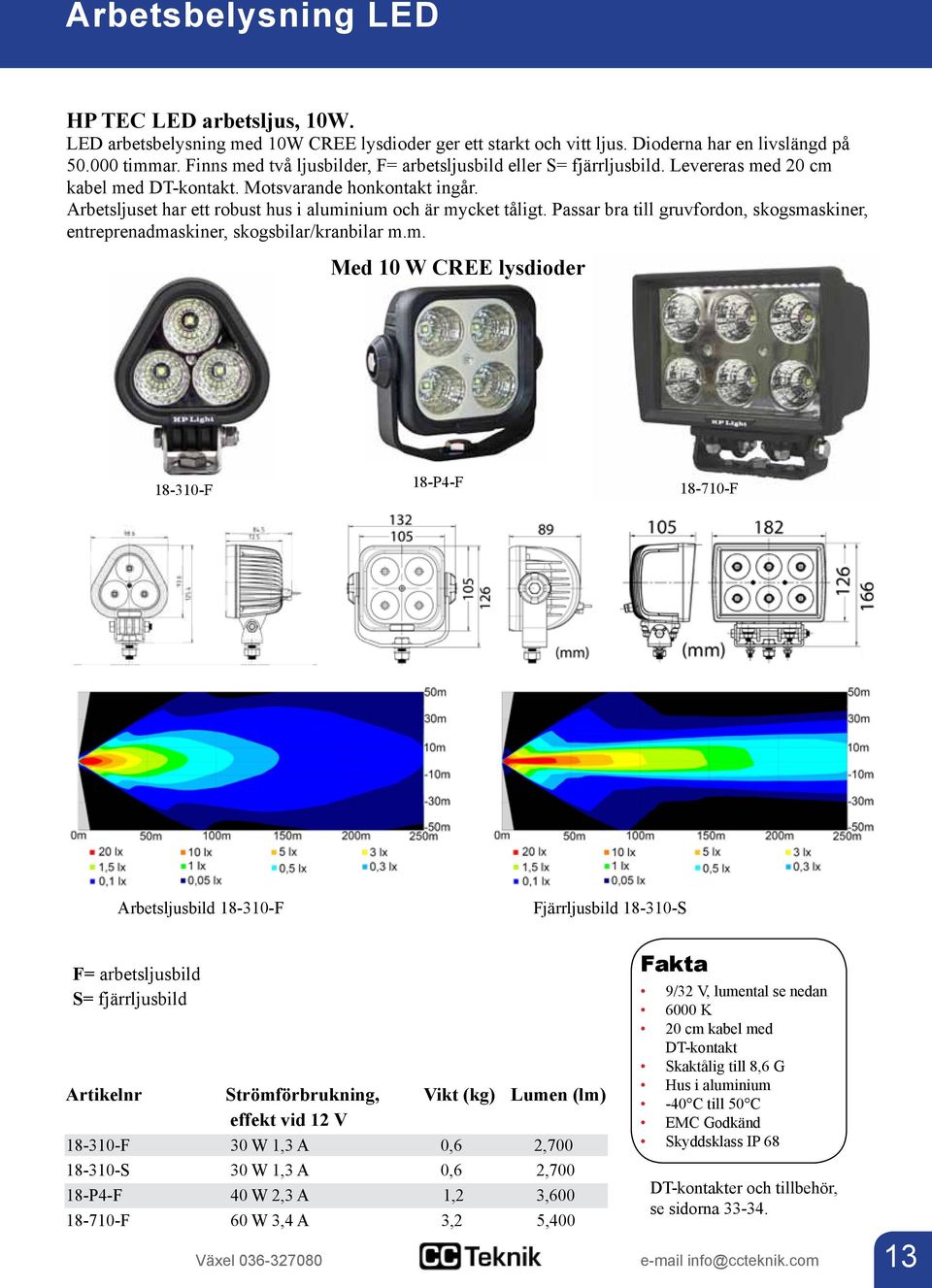

13 Arbetsbelysning LED HP TEC LED arbetsljus, 10W. LED arbetsbelysning med 10W CREE lysdioder ger ett starkt och vitt ljus. Dioderna har en livslängd på timmar. Finns med två ljusbilder, F= arbetsljusbild eller S= fjärrljusbild. Levereras med 20 cm kabel med DT-kontakt. Motsvarande honkontakt ingår. Arbetsljuset har ett robust hus i aluminium och är mycket tåligt. Passar bra till gruvfordon, skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar m.m. Med 10 W CREE lysdioder F 18-P4-F F Arbetsljusbild F Fjärrljusbild S F= arbetsljusbild S= fjärrljusbild Artikelnr Strömförbrukning, Vikt (kg) Lumen (lm) effekt vid 12 V F 30 W 1,3 A 0,6 2, S 30 W 1,3 A 0,6 2, P4-F 40 W 2,3 A 1,2 3, F 60 W 3,4 A 3,2 5,400 Växel Fakta 9/32 V, lumental se nedan 6000 K 20 cm kabel med DT-kontakt Skaktålig till 8,6 G -40 C till 50 C EMC Godkänd Skyddsklass IP 68 DT-kontakter och tillbehör, se sidorna info@ccteknik.com 13

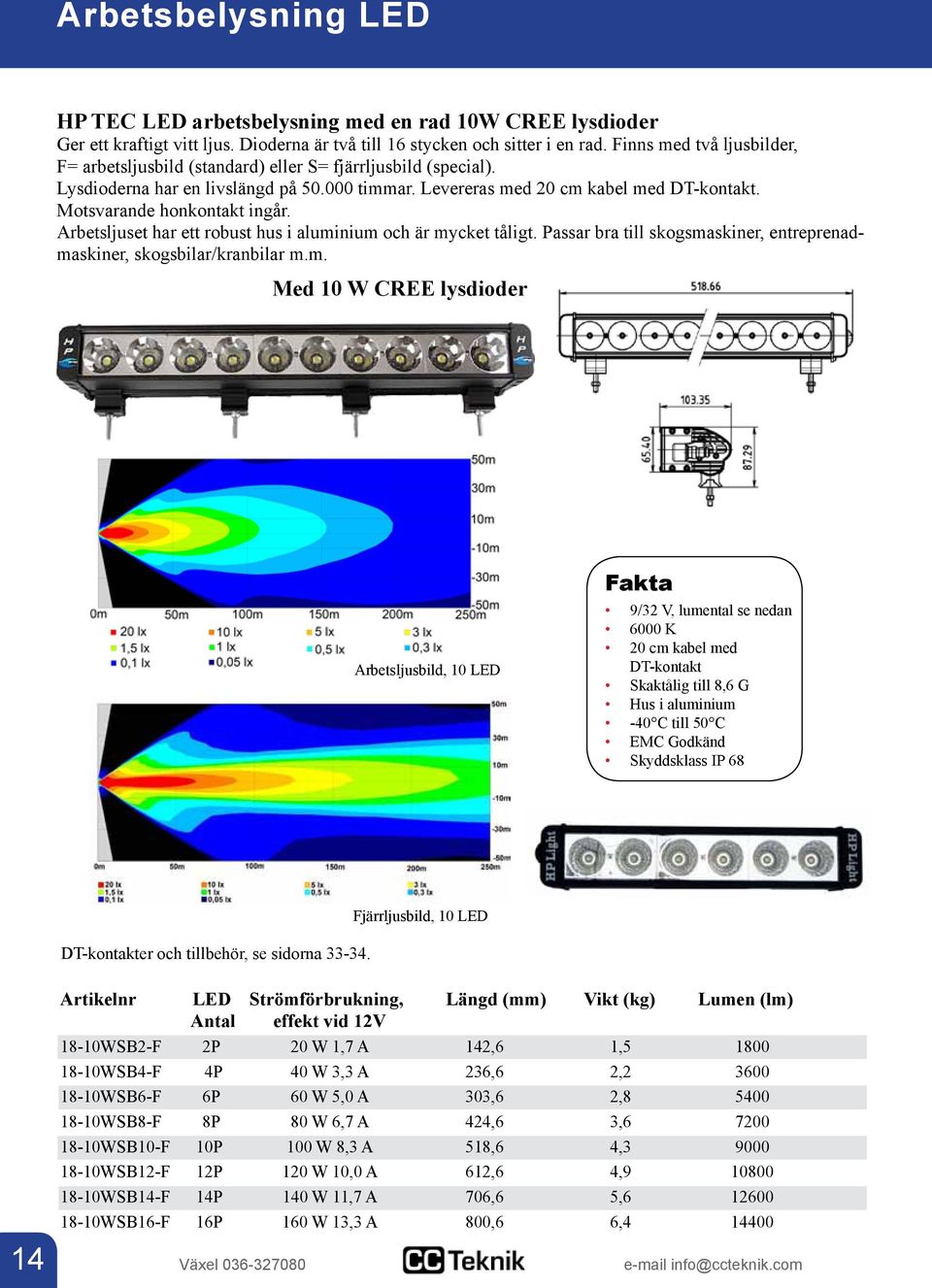

14 Arbetsbelysning LED HP TEC LED arbetsbelysning med en rad 10W CREE lysdioder Ger ett kraftigt vitt ljus. Dioderna är två till 16 stycken och sitter i en rad. Finns med två ljusbilder, F= arbetsljusbild (standard) eller S= fjärrljusbild (special). Lysdioderna har en livslängd på timmar. Levereras med 20 cm kabel med DT-kontakt. Motsvarande honkontakt ingår. Arbetsljuset har ett robust hus i aluminium och är mycket tåligt. Passar bra till skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar m.m. Med 10 W CREE lysdioder Arbetsljusbild, 10 LED Fakta 9/32 V, lumental se nedan 6000 K 20 cm kabel med DT-kontakt Skaktålig till 8,6 G -40 C till 50 C EMC Godkänd Skyddsklass IP 68 DT-kontakter och tillbehör, se sidorna Fjärrljusbild, 10 LED Artikelnr LED Strömförbrukning, Längd (mm) Vikt (kg) Lumen (lm) Antal effekt vid 12V 18-10WSB2-F 2P 20 W 1,7 A 142,6 1, WSB4-F 4P 40 W 3,3 A 236,6 2, WSB6-F 6P 60 W 5,0 A 303,6 2, WSB8-F 8P 80 W 6,7 A 424,6 3, WSB10-F 10P 100 W 8,3 A 518,6 4, WSB12-F 12P 120 W 10,0 A 612,6 4, WSB14-F 14P 140 W 11,7 A 706,6 5, WSB16-F 16P 160 W 13,3 A 800,6 6, Växel info@ccteknik.com 14

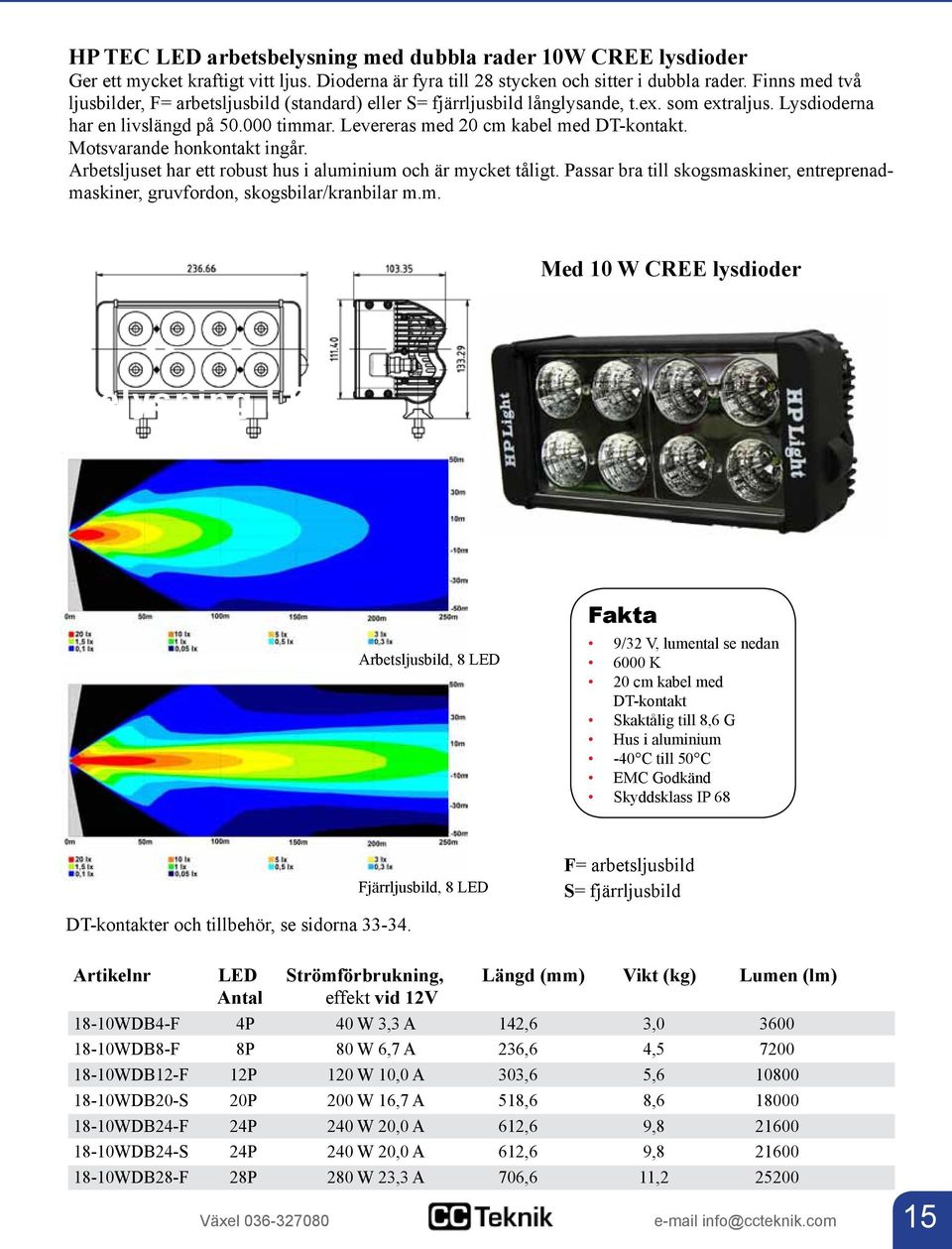

15 HP TEC LED arbetsbelysning med dubbla rader 10W CREE lysdioder Ger ett mycket kraftigt vitt ljus. Dioderna är fyra till 28 stycken och sitter i dubbla rader. Finns med två ljusbilder, F= arbetsljusbild (standard) eller S= fjärrljusbild långlysande, t.ex. som extraljus. Lysdioderna har en livslängd på timmar. Levereras med 20 cm kabel med DT-kontakt. Motsvarande honkontakt ingår. Arbetsljuset har ett robust hus i aluminium och är mycket tåligt. Passar bra till skogsmaskiner, entreprenadmaskiner, gruvfordon, skogsbilar/kranbilar m.m. Med 10 W CREE lysdioder etsbelysning LED Arbetsljusbild, 8 LED Fakta 9/32 V, lumental se nedan 6000 K 20 cm kabel med DT-kontakt Skaktålig till 8,6 G -40 C till 50 C EMC Godkänd Skyddsklass IP 68 DT-kontakter och tillbehör, se sidorna Fjärrljusbild, 8 LED F= arbetsljusbild S= fjärrljusbild Artikelnr LED Strömförbrukning, Längd (mm) Vikt (kg) Lumen (lm) Antal effekt vid 12V 18-10WDB4-F 4P 40 W 3,3 A 142,6 3, WDB8-F 8P 80 W 6,7 A 236,6 4, WDB12-F 12P 120 W 10,0 A 303,6 5, WDB20-S 20P 200 W 16,7 A 518,6 8, WDB24-F 24P 240 W 20,0 A 612,6 9, WDB24-S 24P 240 W 20,0 A 612,6 9, WDB28-F 28P 280 W 23,3 A 706,6 11, Växel info@ccteknik.com 15

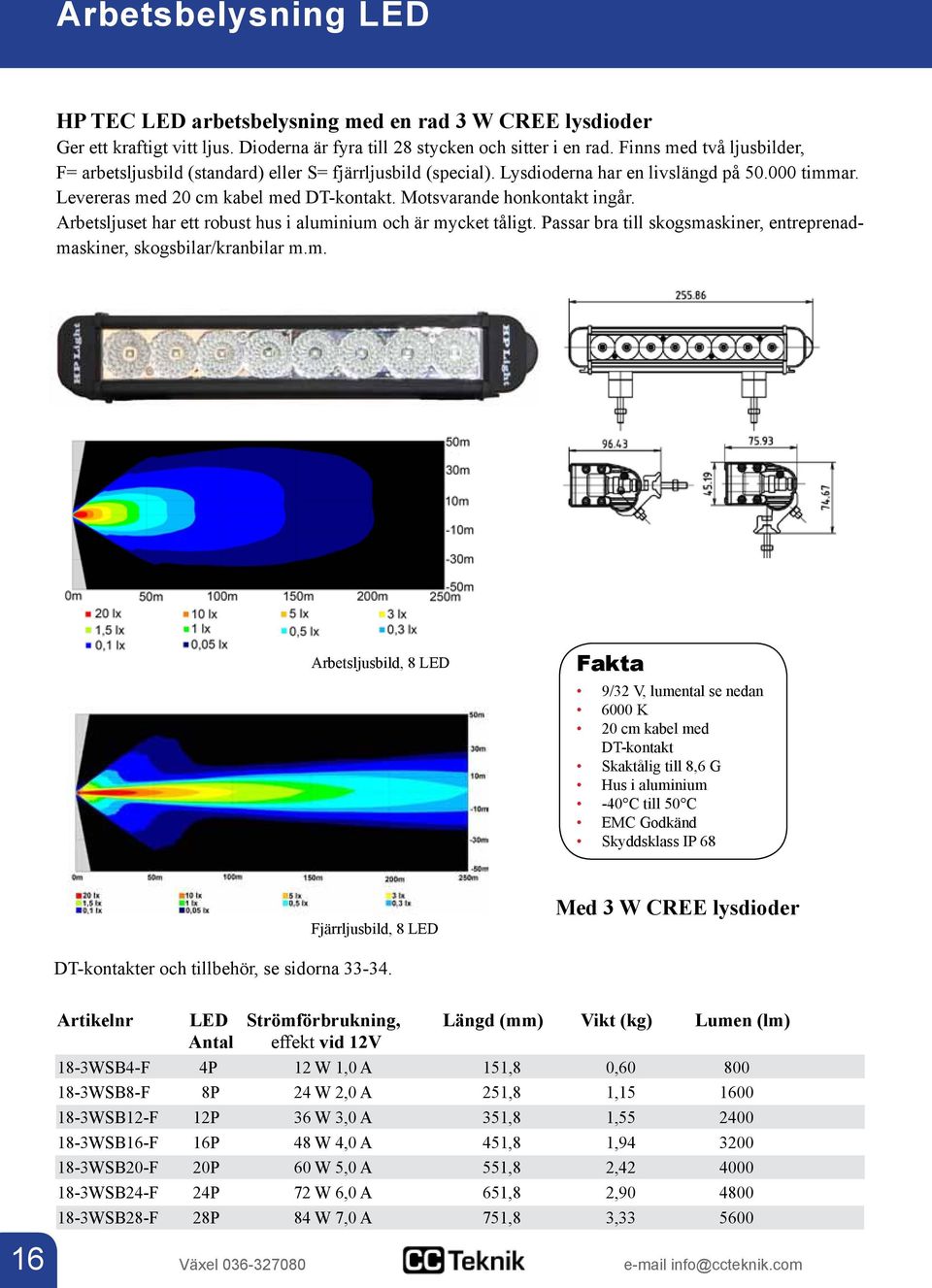

16 16 Växel Arbetsbelysning LED HP TEC LED arbetsbelysning med en rad 3 W CREE lysdioder Ger ett kraftigt vitt ljus. Dioderna är fyra till 28 stycken och sitter i en rad. Finns med två ljusbilder, F= arbetsljusbild (standard) eller S= fjärrljusbild (special). Lysdioderna har en livslängd på timmar. Levereras med 20 cm kabel med DT-kontakt. Motsvarande honkontakt ingår. Arbetsljuset har ett robust hus i aluminium och är mycket tåligt. Passar bra till skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar m.m. Arbetsljusbild, 8 LED Fakta 9/32 V, lumental se nedan 6000 K 20 cm kabel med DT-kontakt Skaktålig till 8,6 G -40 C till 50 C EMC Godkänd Skyddsklass IP 68 Fjärrljusbild, 8 LED Med 3 W CREE lysdioder DT-kontakter och tillbehör, se sidorna Artikelnr LED Strömförbrukning, Längd (mm) Vikt (kg) Lumen (lm) Antal effekt vid 12V 18-3WSB4-F 4P 12 W 1,0 A 151,8 0, WSB8-F 8P 24 W 2,0 A 251,8 1, WSB12-F 12P 36 W 3,0 A 351,8 1, WSB16-F 16P 48 W 4,0 A 451,8 1, WSB20-F 20P 60 W 5,0 A 551,8 2, WSB24-F 24P 72 W 6,0 A 651,8 2, WSB28-F 28P 84 W 7,0 A 751,8 3,

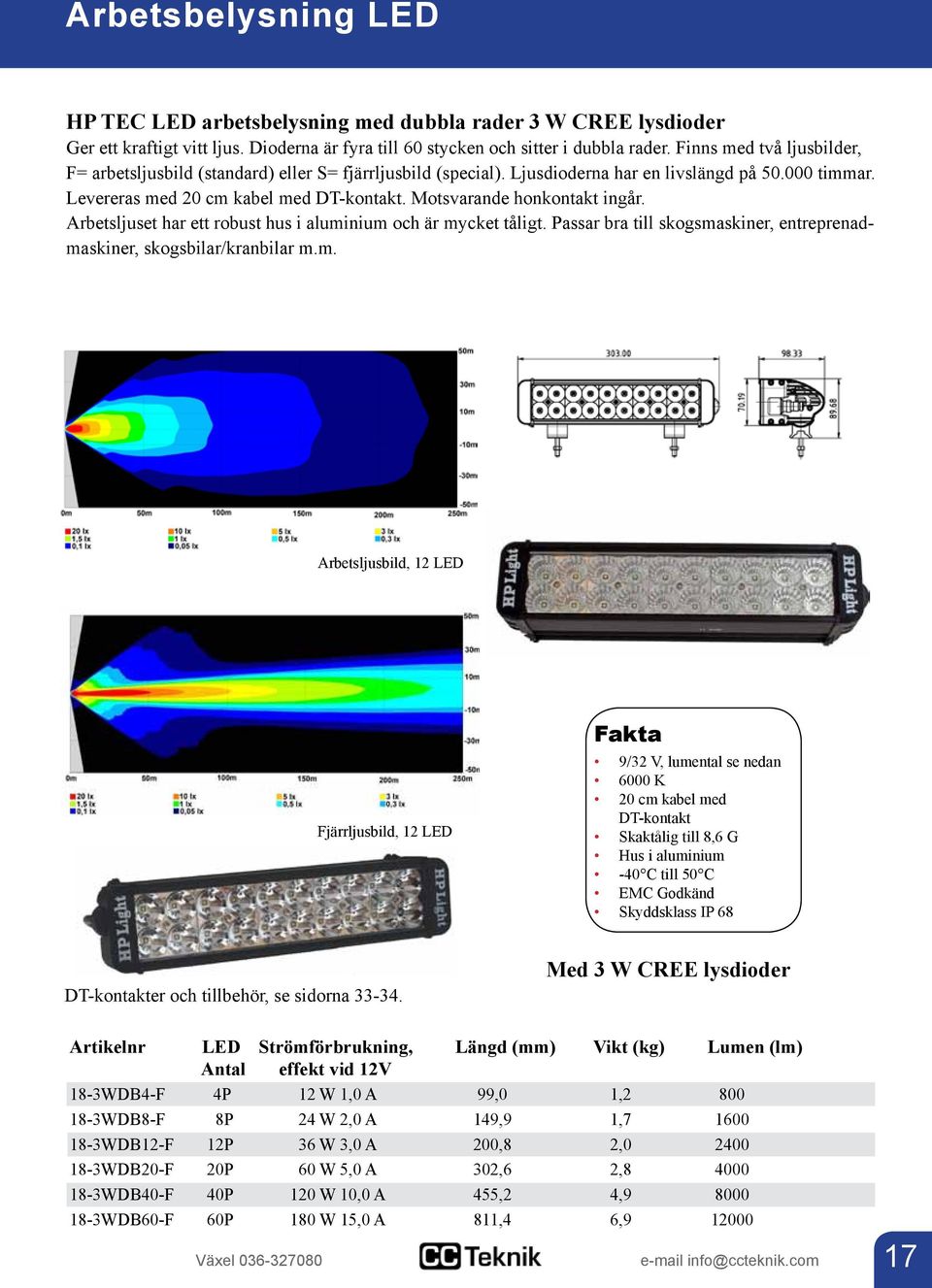

17 Arbetsbelysning LED HP TEC LED arbetsbelysning med dubbla rader 3 W CREE lysdioder Ger ett kraftigt vitt ljus. Dioderna är fyra till 60 stycken och sitter i dubbla rader. Finns med två ljusbilder, F= arbetsljusbild (standard) eller S= fjärrljusbild (special). Ljusdioderna har en livslängd på timmar. Levereras med 20 cm kabel med DT-kontakt. Motsvarande honkontakt ingår. Arbetsljuset har ett robust hus i aluminium och är mycket tåligt. Passar bra till skogsmaskiner, entreprenadmaskiner, skogsbilar/kranbilar m.m. Arbetsljusbild, 12 LED Fjärrljusbild, 12 LED Fakta 9/32 V, lumental se nedan 6000 K 20 cm kabel med DT-kontakt Skaktålig till 8,6 G -40 C till 50 C EMC Godkänd Skyddsklass IP 68 DT-kontakter och tillbehör, se sidorna Med 3 W CREE lysdioder Artikelnr LED Strömförbrukning, Längd (mm) Vikt (kg) Lumen (lm) Antal effekt vid 12V 18-3WDB4-F 4P 12 W 1,0 A 99,0 1, WDB8-F 8P 24 W 2,0 A 149,9 1, WDB12-F 12P 36 W 3,0 A 200,8 2, WDB20-F 20P 60 W 5,0 A 302,6 2, WDB40-F 40P 120 W 10,0 A 455,2 4, WDB60-F 60P 180 W 15,0 A 811,4 6, Växel info@ccteknik.com 17

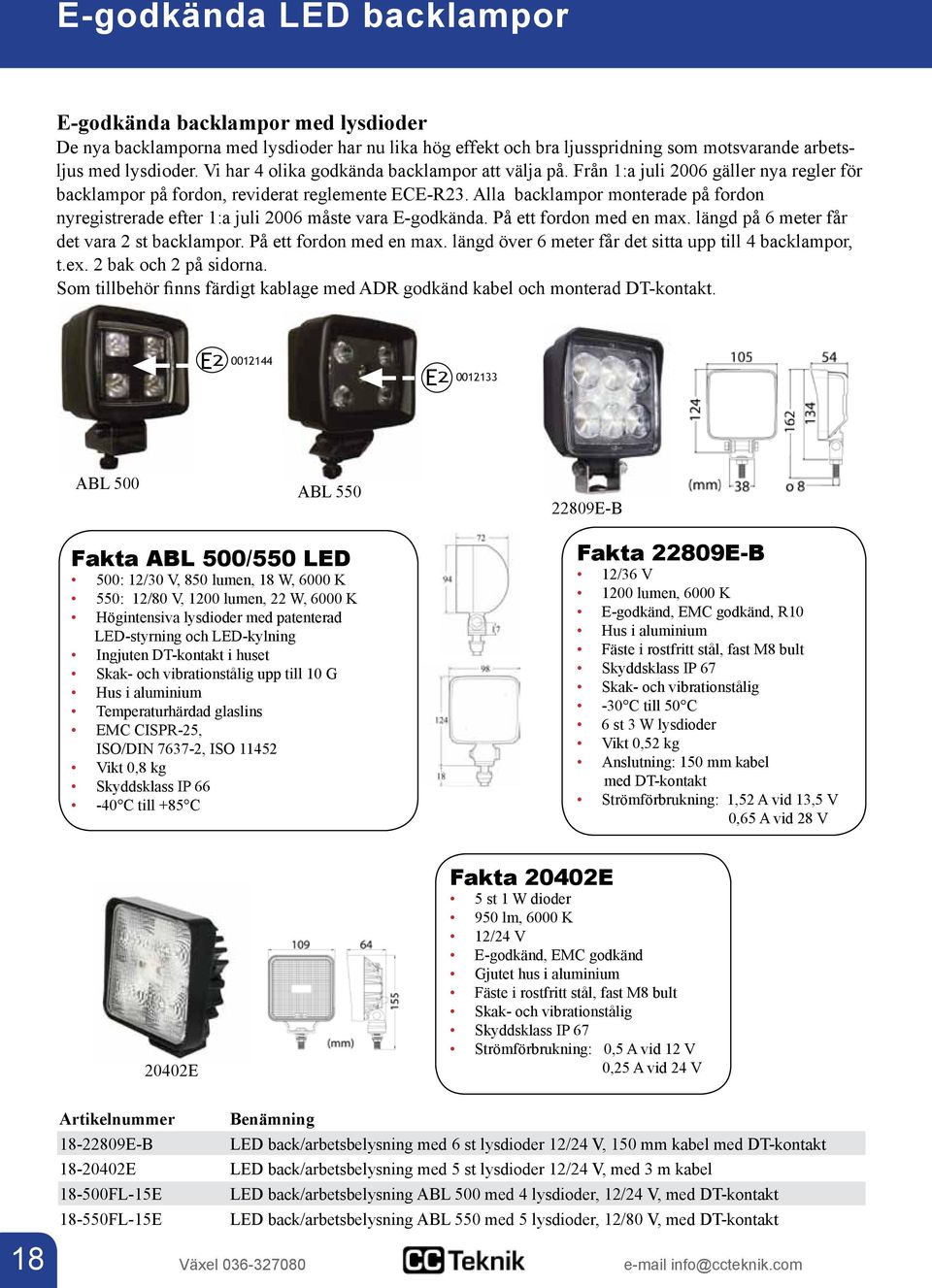

18 E-godkända LED backlampor E-godkända backlampor med lysdioder De nya backlamporna med lysdioder har nu lika hög effekt och bra ljusspridning som motsvarande arbetsljus med lysdioder. Vi har 4 olika godkända backlampor att välja på. Från 1:a juli 2006 gäller nya regler för backlampor på fordon, reviderat reglemente ECE-R23. Alla backlampor monterade på fordon nyregistrerade efter 1:a juli 2006 måste vara E-godkända. På ett fordon med en max. längd på 6 meter får det vara 2 st backlampor. På ett fordon med en max. längd över 6 meter får det sitta upp till 4 backlampor, t.ex. 2 bak och 2 på sidorna. Som tillbehör finns färdigt kablage med ADR godkänd kabel och monterad DT-kontakt. 3 E E ABL 500 ABL E-B Fakta ABL 500/550 LED 500: 12/30 V, 850 lumen, 18 W, 6000 K 550: 12/80 V, 1200 lumen, 22 W, 6000 K Högintensiva lysdioder med patenterad LED-styrning och LED-kylning Ingjuten DT-kontakt i huset Skak- och vibrationstålig upp till 10 G Temperaturhärdad glaslins EMC CISPR-25, ISO/DIN , ISO Vikt 0,8 kg Skyddsklass IP C till +85 C Fakta 22809E-B 12/36 V 1200 lumen, 6000 K E-godkänd, EMC godkänd, R10 Fäste i rostfritt stål, fast M8 bult Skyddsklass IP 67 Skak- och vibrationstålig -30 C till 50 C 6 st 3 W lysdioder Vikt 0,52 kg Anslutning: 150 mm kabel med DT-kontakt Strömförbrukning: 1,52 A vid 13,5 V 0,65 A vid 28 V 20402E Fakta 20402E 5 st 1 W dioder 950 lm, 6000 K 12/24 V E-godkänd, EMC godkänd Gjutet hus i aluminium Fäste i rostfritt stål, fast M8 bult Skak- och vibrationstålig Skyddsklass IP 67 Strömförbrukning: 0,5 A vid 12 V 0,25 A vid 24 V Artikelnummer E-B Benämning LED back/arbetsbelysning med 6 st lysdioder 12/24 V, 150 mm kabel med DT-kontakt E LED back/arbetsbelysning med 5 st lysdioder 12/24 V, med 3 m kabel FL-15E FL-15E LED back/arbetsbelysning ABL 500 med 4 lysdioder, 12/24 V, med DT-kontakt LED back/arbetsbelysning ABL 550 med 5 lysdioder, 12/80 V, med DT-kontakt 18 Växel info@ccteknik.com 18

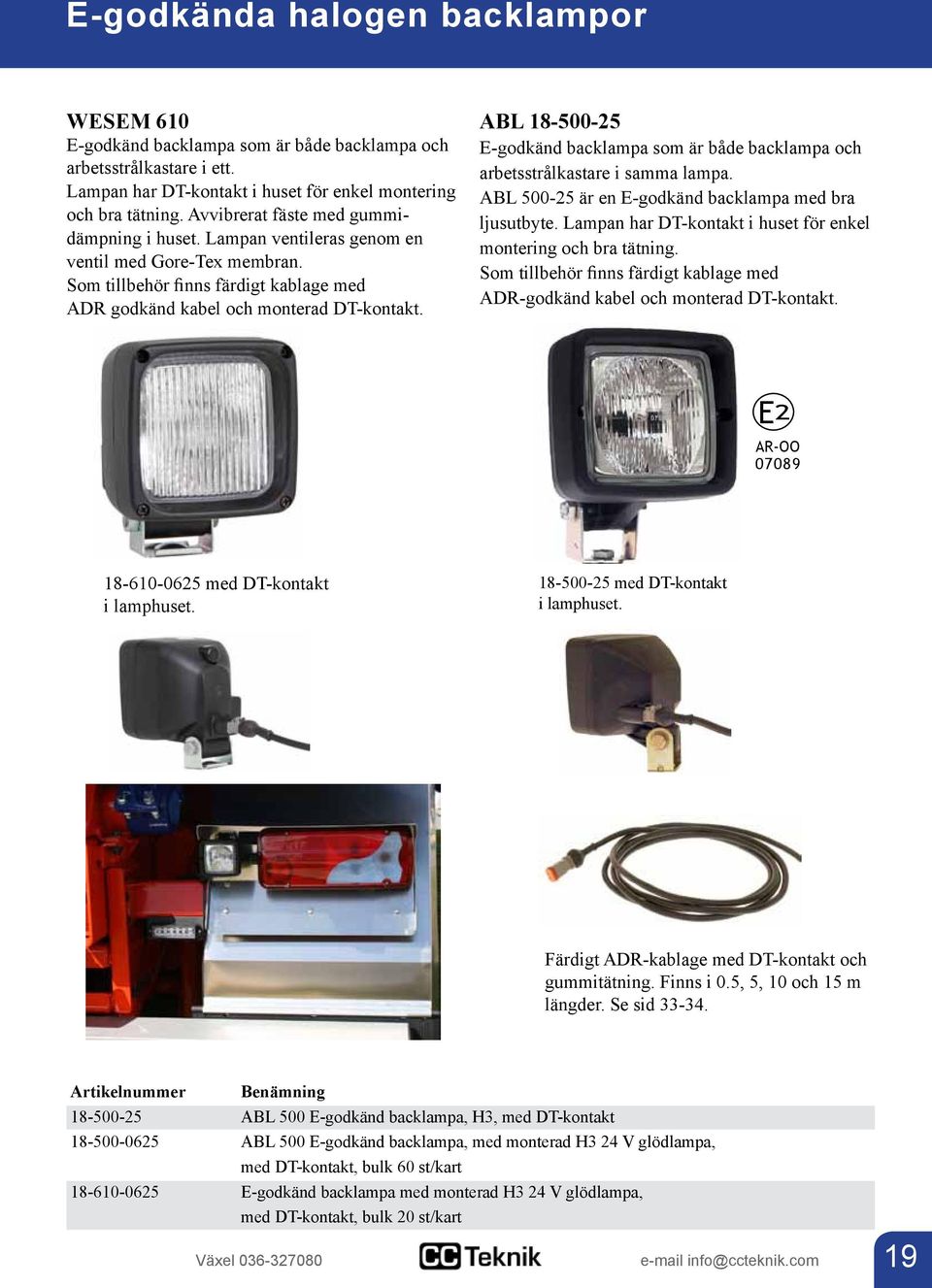

19 E-godkända halogen backlampor WESEM 610 E-godkänd backlampa som är både backlampa och arbetsstrålkastare i ett. Lampan har DT-kontakt i huset för enkel montering och bra tätning. Avvibrerat fäste med gummidämpning i huset. Lampan ventileras genom en ventil med Gore-Tex membran. Som tillbehör finns färdigt kablage med ADR godkänd kabel och monterad DT-kontakt. ABL E-godkänd backlampa som är både backlampa och arbetsstrålkastare i samma lampa. ABL är en E-godkänd backlampa med bra ljusutbyte. Lampan har DT-kontakt i huset för enkel montering och bra tätning. Som tillbehör finns färdigt kablage med ADR-godkänd kabel och monterad DT-kontakt. E2 AR-OO med DT-kontakt i lamphuset med DT-kontakt i lamphuset. Färdigt ADR-kablage med DT-kontakt och gummitätning. Finns i 0.5, 5, 10 och 15 m längder. Se sid Artikelnummer Benämning ABL 500 E-godkänd backlampa, H3, med DT-kontakt ABL 500 E-godkänd backlampa, med monterad H3 24 V glödlampa, med DT-kontakt, bulk 60 st/kart E-godkänd backlampa med monterad H3 24 V glödlampa, med DT-kontakt, bulk 20 st/kart Växel info@ccteknik.com 19

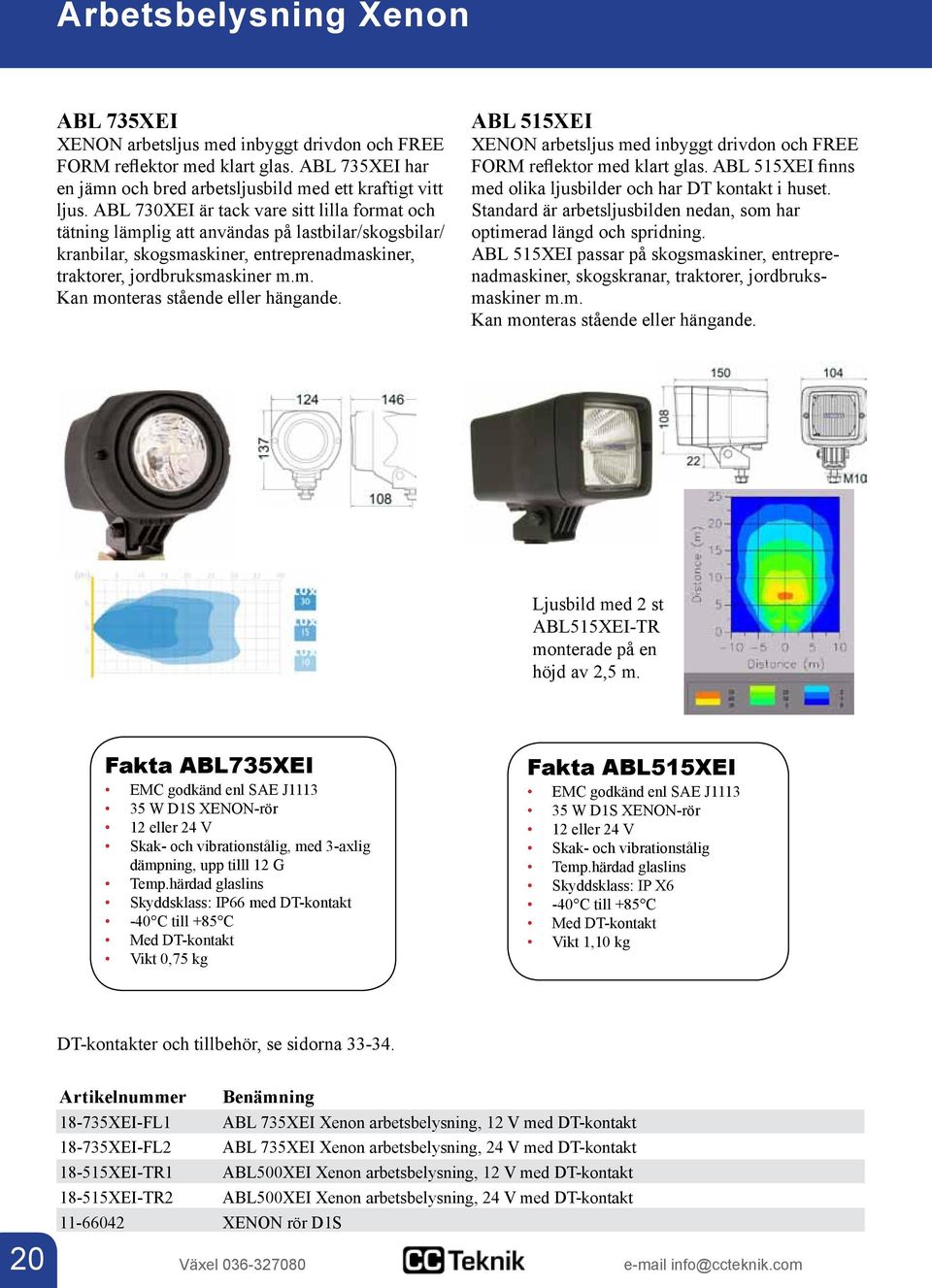

20 Arbetsbelysning Xenon ABL 735XEI XENON arbetsljus med inbyggt drivdon och FREE FORM reflektor med klart glas. ABL 735XEI har en jämn och bred arbetsljusbild med ett kraftigt vitt ljus. ABL 730XEI är tack vare sitt lilla format och tätning lämplig att användas på lastbilar/skogsbilar/ kranbilar, skogsmaskiner, entreprenadmaskiner, traktorer, jordbruksmaskiner m.m. Kan monteras stående eller hängande. ABL 515XEI XENON arbetsljus med inbyggt drivdon och FREE FORM reflektor med klart glas. ABL 515XEI finns med olika ljusbilder och har DT kontakt i huset. Standard är arbetsljusbilden nedan, som har optimerad längd och spridning. ABL 515XEI passar på skogsmaskiner, entreprenadmaskiner, skogskranar, traktorer, jordbruksmaskiner m.m. Kan monteras stående eller hängande. Ljusbild med 2 st ABL515XEI-TR monterade på en höjd av 2,5 m. Fakta ABL735XEI EMC godkänd enl SAE J W D1S XENON-rör 12 eller 24 V Skak- och vibrationstålig, med 3-axlig dämpning, upp tilll 12 G Temp.härdad glaslins Skyddsklass: IP66 med DT-kontakt -40 C till +85 C Med DT-kontakt Vikt 0,75 kg Fakta ABL515XEI EMC godkänd enl SAE J W D1S XENON-rör 12 eller 24 V Skak- och vibrationstålig Temp.härdad glaslins Skyddsklass: IP X6-40 C till +85 C Med DT-kontakt Vikt 1,10 kg DT-kontakter och tillbehör, se sidorna Artikelnummer Benämning XEI-FL1 ABL 735XEI Xenon arbetsbelysning, 12 V med DT-kontakt XEI-FL2 ABL 735XEI Xenon arbetsbelysning, 24 V med DT-kontakt XEI-TR1 ABL500XEI Xenon arbetsbelysning, 12 V med DT-kontakt XEI-TR2 ABL500XEI Xenon arbetsbelysning, 24 V med DT-kontakt XENON rör D1S 20 Växel info@ccteknik.com 20

21 Arbetsbelysning Xenon MAXTEL JH9560 XENON Arbetsbelysning med inbyggt drivdon och FREE FORM reflektor. Lampan har en jämn och bred arbetsljusbild. Med DT kontakt och kablage. Passar till lastbilar och transportfordon, skogsmaskiner, entreprenadmaskiner, skogsbilar/ kranbilar m.m. För stående montage. MAXTEL 9520F XENON Arbetsbelysning med inbyggt drivdon, glaslins och reflektor och hus i aluminium. Lampan har en jämn och bred arbetsljusbild. Med DT kontakt och kablage. Passar till lastbilar och transportfordon, skogsmaskiner, entreprenadmaskiner, traktorer, jordbruksmaskiner, skogsbilar/kranbilar m.m. För stående montage. Ljusbild 18-JH9560W arbetsljus. Ljusbild F arbetsljus. Fakta JH9560W EMC godkänd enl SAE J W D2S XENON-rör PHILIPS drivdon 12/24 V Skak- och vibrationstålig Fäste i rostfritt stål, fast M10 bult Temp.härdad glaslins -38 C till +70 C Kablage med DT-kontakt Vikt 1,2 kg Skyddsklass IP 55 Fakta 9520F EMC godkänd enl SAE J W D2S XENON-rör PHILIPS drivdon 12/24 V Skak- och vibrationstålig Fäste i rostfritt stål, fast M10 bult Temp.härdad glaslins -38 C till +70 C Kablage med DT-kontakt Vikt 1,5 kg Skyddsklass IP 55 DT-kontakter och tillbehör, se sidorna Kablage med DT-kontakt hona ingår. Längd 120 cm. Artikelnummer Benämning 18-JH9560W XENON arbetsljus 12/24 V F XENON arbetsljus 12/24 V Växel info@ccteknik.com 21

22 Handstrålkastare XENON och LED MAXTEL handstrålkastare Med Li-jon batteripack finns med XENON eller LED ljus. Har samma kraftiga ljus som ett vanligt XENON arbetsljus eller ett LED arbetsljus med 2000 lumen! Laddas via batteriladdare med cig.plugg 12/24 V (tillbehör) eller 220 V laddare som ingår. XENONstrålkastaren har batteritid om ca 90 min men kan användas obegränsat när den är inkopplad i fordonets cigarettuttag. LED strålkastaren har flera effektlägen, batteritid från 140 till 550 min beroende på effektläge. Handstrålkastaren levereras med två ljusbilder, fjärrljus som lyser över 200 m och arbetsljus. Levereras i praktisk väska med spiralkabel, laddare och bärrem. Xenon handstrålkastare med tillbehör. Fakta JF9920 LED 4 x 6 W dioder 2000 lumen, 6000 K Hus i slagtålig nylon, skak- och värmetålig 14,4 V 4400mAh Li-jon batteripack med laddare och överladdningsskydd Batteritid ca 140 min min IP55, IEC Drifttemperatur -10 till +45 Ljusspridning Flood 54 och Spot 18 Laddning med 220 V laddare eller fordonsladdare 12/24 V med cig.plugg Vikt 1,7 kg Fjärrljusbild Fakta JF9911 XENON 35 W Xenonrör Hus i slagtålig nylon, skaktålig och värmetålig 14,4 V 4400mAh Li-jon batteripack med laddare och överladdningsskydd Batteritid ca 90 min IP55, IEC Drifttemperatur -10 till +45 Ljusspridning Flood 54 och Spot 18 Laddning med 220 V laddare eller fordonsladdare 12/24 V med cig.plugg Vikt 2,3 kg 22 Växel info@ccteknik.com 22 Arbetsljusbild Artikelnummer 18-JF JF JFLA1 18-JFBP Benämning Xenon handstrålkastare i väska med tillbehör LED handstrålkastare i väska med tillbehör Fordonsladdare 12/24 V till Xenon handstrålkastare Extra batteripack till 18-JF9911 och 18-JF9920 Fordonsladdare 12/24 V till handstrålkastare (medföljer ej).

23 Arbetsbelysning Halogen serien Halogen arbetsbelysning med Free Form reflektorer för bästa ljusutbyte är en mycket liten och lättplacerad arbetsstrålkastare för H3 glödlampa och kabelgenomföring (grommet). Levereras i kartong /610-serien 600-serien har monterad H3 glödlampa 12 V eller 24 V, AMP anslutning med gummiskydd. Levereras i bulk serien har monterad H3 glödlampa 24 V, kabelgenomföring (grommet) eller DT-anslutning och avvibrerat fäste. Levereras i bulk, 20 st/kartong serien Mått 138 x 78 x 68 mm /610-serierna Mått 100 x 100 x 91 mm. Artikelnummer Benämning Arbetsstrålkastare H3 med grommet, utan glödlampa Arbetsstrålkastare H3 12 V AMP, bulk, 20 st/kartong, med glödlampa Arbetsstrålkastare H3 24 V AMP, bulk, 20 st/kartong, med glödlampa Arbetsstrålkastare H3 24 V grommet, bulk, 20 st/kartong, med glödlampa Arbetsstrålkastare H3 24 V DT-kontakt, bulk, 20 st/kartong, med glödlampa Växel info@ccteknik.com 23

24 Arbetsbelysning Halogen ABL 730 En arbetsbelysning med mycket litet format, endast Ø 91 mm, men med samma goda ljusutbyte som övriga ABL arbetsbelysningar. ABL 730 har en jämn och bred arbetsljusbild med ett kraftigt vitt ljus. ABL 730 har en ny typ av tätning mellan hus och sarg med en O-ring, där sarg och reflektor är monterade i en enhet som ger maximal täthet. ABL 500 En arbetsbelysning med ljusoptimerad FF free form -reflektor gjuten i aluminium. Tack vare den avancerade reflektorn optimeras alla ljusstrålar. ABL 500 har en jämn och koncentrerad arbetsljusbild. ABL 500 har ett dubbelledat fäste som gör lampan lättmonterad och enkel att justera både i höjd- och sidled. ABL med DT kontakt, i en specialversion med högt fäste för montering 90 bakåt. Fakta ABL 730 FREE FORM reflektor i plåt Klar temp.härdad glaslins 2-polig DT-kontakt Dubbelledat fäste Kan monteras i 4 lägen, stående, hängande eller sidomonterad höger - vänster Ø 91 x 122 mm hög inkl fäste x 95 mm djup Skyddsklass IP66 H3 glödlampa, max 70 W Fakta ABL 500 FREE FORM reflektor i plåt Klar temp.härdad glaslins Finns med flera anslutningsvarianter Dubbelledat fäste Kan monteras stående eller hängande 104 x 125 mm hög inkl fäste x 83 mm djup Insatsen vridbar 180 Skyddsklass IP66 H3 glödlampa, max 70 W ABL med DT-kontakt ABL med kabelgenomföring 8 DT-kontakter och tillbehör, se sidorna Artikelnummer Benämning ABL 730 arbetsbelysning med DT kontakt ABL 730 arbetsbelysning med kabelgenomföring ABL 730 arbetsbelysning med DT kontakt och högt fäste för montering bakåt, H3 24 V Arbetsstrålkastare med AMP-anslutningar Arbetsstrålkastare med DT-kontakt Arbetsstrålkastare med grommet för rund kabel 4-6 mm 24 Växel info@ccteknik.com 24

25 Arbetsbelysning Halogen ABL En arbetsbelysning med ljusoptimerad FF Free Form -reflektor gjuten i aluminium för två stycken H3 glödlampor. ABL 1535 är den ljusstarkaste halogenlampan i vårt sortiment. Tack vare den avancerade reflektorn optimeras alla ljusstrålar och ABL 1535 ger ett arbetsljus som är starkare och vitare än något annat arbetsljus med halogenlampa. Liten kompakt arbetsstrålkastare, lätt att placera på fordon. Har en jämn koncentrerad ljusbild, för två st H3 glödlampor, max 24 V 70 W, temperaturhärdad glaslins, vatten- och dammtät, dubbelledat fäste för enkel justering, insatsen är vridbar 180. ABL En av marknadens mest sålda och uppskattade arbetsstrålkastare och backlampa. Den tar liten plats och är lätt att placera. Robust och tät för hårda arbetsförhållanden. ABL En variant av 1100 med ett unikt sidofäste som ger maximal rörlighet. Egenskaper: Symmetrisk, ljusstark ljusbild, vibrationsdämpare på fästet, dubbelledat fäste (gäller 1140), glaslins med stålreflektor, för H3 glödlampa, max 24 V 70 W med sidofäste dubbelreflektor Ljusbild Ljusbild / mm 155 mm 155 mm 95 mm 85 mm 95 mm Ø M8 Artikelnummer Benämning ABL dubbelreflektorlampa med grommet för rund kabel 4-6 mm, för 2 x H ABL arbets- och backstrålkastare H ABL arbets- och backstrålkastare H3 med sidofäste Växel info@ccteknik.com 25

26 Arbetsbelysning Halogen ABL En klassiker. ABL 2500 blev stilbildande när den först introducerades. Med sin ljusstarka och symmetriska ljusbild och vibrationsdämpning i huset samt gummidämpare på fästet har ABL 2500 i alla år varit en omtyckt arbetsstrålkastare. ABL 2500 är originalmonterad på många olika maskiner runt om i världen. ABL , , I ABL 2100 är en variant av ABL 2500 med gummigenomföring istället för AMP-anslutning. Detta gör ABL 2100 speciellt lämplig på fordon som arbetar i tuffa aggressiva miljöer där AMP-anslutningar inte håller. Symmetrisk, ljusstark ljusbild. Vibrationsdämpare på fästet och i lamphuset. Glaslins med stålreflektor. För H3 glödlampa, max 24 V 70 W / mm 144 mm 35 mm 139 mm 144 mm 105 mm 100 mm 12 8 Ø M8 Ø M Artikelnummer Benämning Insats ABL arbetsstrålkastare H ABL arbetsstrålkastare H3 med AMP-anslutning ABL arbetsstrålkastare H3 med handtag I ABL arbetsstrålkastare H3 med handtag och strömbrytare Växel info@ccteknik.com 26

27 Arbetsbelysning Halogen 18-AB5-01 En bländfri närljuslampa som sprider ljuset 180º. Hus i galvaniserad plåt med mjölkvit plastlins, H1 max 24 V 70 W. På husets baksida finns hål för montering av en dragströmbrytare. Används till servicebilar, m.m. där man vill ha ett jämnt och kraftigt arbetsljus utan att bli bländad. 175 mm 70 mm Ø M Rektangulär liten arbetsstrålkastare med plasthus och plastlins, BA15s, max 24 V 21 W. Passar truckar, traktorer, trädgårds-, jordbruks- och entreprenadmaskiner Strömbrytare till 18-AB mm 66 mm 76 mm Ø M8 Artikelnummer Benämning Insats Arbetsbelysning för truckar m.m. glödlampa BA15s 18-AB5-01 Närljus H Strömbrytare passande till 18-AB5-01 Växel info@ccteknik.com 27

28 Arbetsbelysning Halogen ABL Arbetsstrålkastare Heavy Duty Utförande för tuffa miljöer där det krävs vibrations-, slag- och skaktåliga arbetsstrålkastare. Våra arbetsbelysningar med plåthus, där insatsen sitter med en vibrationsdämpande gummisarg, tar upp stötar och vibrationer vilket ger en mångdubbel livslängd på glödlampor och insatser. Egenskaper som spar tid och pengar TH Ø120 mm ljusöppning. Arbetsstrålkastare med plåthus och gummisarg. Ø138 mm, djup 108 mm, H3 glödlampa. Har använts som arbetsstrålkastare på Volvomaskiner i många år. Passar Volvo traktorer, VCE, Kalmar Industries, m.fl H Ø135 mm ljusöppning. Arbetsstrålkastare med gummihus och bygelfäste med 10 mm bult, H3 glödlampa. Populär på skogsvagnar. Som tillbehör finns extra sarg Ø155 mm, djup 130 mm H Ø135 mm ljusöppning. Arbetsstrålkastare med plåthus och gummisarg, Ø155 mm, djup 130 mm. Glödlampa H3. Som tillbehör finns extra sarg Passar truckar, Kalmar Industries, skogsmaskiner, m.fl. Artikelnummer Benämning Insats TH Arbetsstrålkastare med gummisarg H H H Arbetsstrålkastare H H Arbetsstrålkastare med gummisarg H Extra plåtsarg med skruv Ø 135 mm (ingår ej som standard) 28 Växel info@ccteknik.com 28

29 Huvudstrålkastare Ø120 mm Färdstrålkastare med hel- och halvljus och parkering. Används på traktorer, entreprenadmaskiner, truckar, m.fl. Ljusöppning Ø120 mm. Svartlackerat plåthus. Glaslins med stålreflektor. P45t glödlampa. 95 mm 136 mm Ø M mm 130 mm Ø M Ø135 mm Färdstrålkastare med huset helt i gummi. En vibrations- och skaktålig hel- och halvljusstrålkastare för H4 med parkering. Har använts av VCE som huvudstrålkastare. Passar till entreprenadmaskiner, truckar, m.fl. Ljusöppning Ø135 mm. Kraftigt fäste med 10 mm bult. Huset helt i gummi Ø135 mm Färdstrålkastare med plåthus och gummisarg. En vibrations- och skaktålig heloch halvljusstrålkastare för H4 med parkering. Används på entreprenadmaskiner, traktorer, truckar, m.fl. Ljusöppning Ø135 mm. Svartlackerat plåthus. Gummisarg. Glaslins med stålreflektor. H4 glödlampa. 155 mm 130 mm Ø M12 Artikelnummer Benämning Insats P45t färdstrålkastare med parkeringsljus H4 färdstrålkastare med parkering H4 färdstrålkastare med parkering Extra plåtsarg med skruv (ingår ej som standard) till och Växel info@ccteknik.com 29

30 Huvudstrålkastare ABL 3830 En huvudstrålkastare med blinkers och parkeringsljus. Glödlampa H4. Inkoppling med 6-polig DT kontakt. ABL 3830 har flera unika finesser. Lamphuset har ett ventilerande GoreTex-membran. Blinkers med klart glas och orange glödlampa. Blinkerslampan är även synlig bakåt och från sidan. Fakta FREE FORM reflektor i plåt Klar temp.härdad glaslins 6-polig DT-kontakt Höger- och vänsterutförande Skyddsklass IP66 Artikelnummer Benämning Huvudstrålkastare Combi H4 12 V vänster DT Huvudstrålkastare Combi H4 12 V höger DT Huvudstrålkastare Combi H4 24 V vänster DT Huvudstrålkastare Combi H4 24 V höger DT 18-DT6-HON DT-kontakt 6-polig till Combi Växel info@ccteknik.com 30

31 Huvudstrålkastare Färdstrålkastare H4, hel- och halvljusstrålkastare med parkering. Används på skogsmaskiner, entreprenadmaskiner, traktorer, lastbilar, m.fl. Plasthus, glaslins med stålreflektor. För H4 glödlampa. 195 mm 116 mm 123 mm Ø M En kvadratisk färdstrålkastare med parkeringsljus. Används på skogsmaskiner, entreprenadmaskiner, traktorer, lastbilar, m.fl. Plasthus, glaslins med stålreflektor. För H4 glödlampa. 154 mm 120 mm 154 mm Ø M ABL 3005 är en H4, färdstrålkastare med hel/halvljus, blinkers och parkering. Kan monteras stående eller liggande. Original bl.a. på Caterpillar. Används som plogstrålkastare och färdstrålkastare på entreprenadmaskiner, skogsmaskiner, plogbilar m.m. Plasthus, glaslins med stålreflektor. För H4 glödlampa. 154 mm 128 mm 208 mm Ø M , Färdstrålkastare med hel/halvljus, blinkers och parkering. Höger- och vänsterutförande. Används som plogstrålkastare och färdstrålkastare på entreprenadmaskiner, skogsmaskiner, plogbilar m.m. Plasthus, glaslins med stålreflektor. För H4 glödlampa, 6-polig DT-kontakt. Artikelnummer Benämning Insats Huvudstrålkastare H4 med parkering Huvudstrålkastare H4 24 V med parkering Huvudstrålkastare H4 med parkering och blinkers inkl. 12 V glödlampa Huvudstrålkastare H4 med parkering och blinkers inkl. 24 V glödlampa G255 Blinkersglas till Huvudstrålkastare H4 12 V vänster, 6-polig DT-kontakt Huvudstrålkastare H4 12 V höger, 6-polig DT-kontakt 10-R polig DT-kontaktsats, packad i plastpåse Växel info@ccteknik.com 31

32 Rektangulära strålkastare för infällnad , 190 x 125 mm Huvudstrålkastarinsats H4 med parkering, sarg och justerskruvar. Fästskruv Ø4 mm. Passar Stocka, Lundberg Hymas, m.fl , 195 x 125 mm Huvudstrålkastarinsats H4 med parkering, sarg och justerskruvar. Fästskruv Ø6 mm. Passar VCE, Moxy, m.fl , 155 x 95 mm Arbetsstrålkastarinsats, H3, för inbyggnad i karosseri º vinklad, inbyggnadsdjup 40 mm /3772, 167 x 107 mm Huvud- och arbetsstrålkastarinsats försedd med fyra justerskruvar. Passar Dynapac, m.fl huvudstrålkastarinsats H arbetsstrålkastarinsats H3. Artikelnummer Benämning Huvudstrålkastarinsats H4 med parkering Huvudstrålkastarinsats H4 med parkering Huvudstrålkastarinsats H Arbetsstrålkastarinsats H ABL arbets- och backstrålkastare H3, 5º vinklad 32 Växel info@ccteknik.com 32

33 Fästen och tillbehör 15-BM Magnet för arbetsbelysning med hål för 8 mm bult. Hålet kan ökas till 10 mm vid behov Justerbar stång för rot.ljus. Med 2-polig DIN kontakt. Levereras utan lampa/rot.ljus. 15-CSP och Spiralkabel, flat, 3 m med universalkontakt med grön lysdiod för cigarettändaruttag och DIN-uttag. 14-VT Självförslutande vulktape, 5 m. Vulktape för isolering och skydd av kabelskarvar och kopplingar. Ger en vattentät och skyddad skarv som är väderbeständig och motståndskraftig mot kemikalier U-bygel (Omega-bygel) för montering av arbetsbelysning på maskiner. U-bygeln fästes med fyra skruvar/bultar i underlaget. Mått: 10,0 x 5,0 x 2,7 cm Kontaktfett, ett specialfett som inte är ledande, ger ett mycket bra skydd mot inträngande fukt, salt och smuts. Tub om 56 gr. Artikelnummer Benämning 14-VT Vulktape 15-BM Magnet för arbetsbelysning 15-CSP Spiralkabel, rund i kraftigt utförande, 3m, med universalkontakt och lysdiod Justerbart stångfäste för rot.ljus, totallängd stång 1250 mm Spiralkabel, flat, 3 m med universalkontakt med lysdiod Kontaktfett, tub om 56 gr U-bygel (Omega-Bygel) Växel info@ccteknik.com 33

34 DT-kontakter och kablage DT-kontakter är idag vanligt förekommande på våra fordon. På alla ställen där man vill ha en tät och elsäker kontakt används idag DT-kontakt. T.ex. på lastbilar och maskiner som är utsatta för mycket regn, snö och högtryckstvättning är täta arbetsbelysningar med skyddade kablar/kabelingångar ett stort krav. Därför har idag nästan alla moderna arbetsbelysningar DT-kontakt i huset eller på kabeln. Med färdigt DT-kablage får du en säker och snabb montering utan krångel och du spar tid vid monteringen! Använd alltid kontaktfett i alla kontakter på fordon och vulktape på kabelskarvar m.m. Levereras packat i påse. Finns även som lösa delar på förfrågan. 18-DT-SATS1 består av kontakthus, två hylsor, styrning och gummitätning. DT-sortimentlåda som innehåller delar till 2, 4 och 6 poliga DT-kontakter. I lådan finns det delar för: 8 st 2-poliga, 4 st 4-poliga och 4 st 6-poliga han- och hon-kontakter 18-DT-xx Färdigt kablage med DT-kontakt (honkontakt) och gummitätning. Finns i längder på 0.5, 2, 5, 10 och 15 meter. Andra längder på förfrågan. 18-DT-SATS2 packad i påse, 2-polig består av kontakthus, 2 stift, styrning och gummitätning gummitätning för DT-kontakter och JPT-kontakter med krage. Se hela vårt sortiment av kontakter i katalogen Fordonselektronik. Artikelnummer Benämning 18-DTSORT Sortimentlåda med DT-kontakter 18-DT-SATS1 DT-honkontaktsats 2-polig med gummitätning, packat i påse 18-DT-SATS2 DT-hankontaktsats 2-polig med gummitätning, packat i påse 18-DT4-HON DT-honkontaktsats 4-polig 18-DT4-HAN DT-hankontaktsats 4-polig 18-DT-0,5ADR ADR kablage 0,5 m med DT-kontakt och gummitätning 18-DT-2ADR ADR kablage 2 m med DT-kontakt och gummitätning 18-DT-5ADR ADR kablage 5 m med DT-kontakt och gummitätning 18-DT-10ADR ADR kablage 10 m med DT-kontakt och gummitätning 18-DT-15ADR ADR kablage 15 m med DT-kontakt och gummitätning Gummitätning till DT- och JPT-kontakt 34 Växel info@ccteknik.com 34

35 Skyltställ - LED ficklampor Skyltställ, din bästa säljare! Våra skyltställ är anpassade till 90-moduls butiksinredning eller för placering på disk. Alla lampor är inkopplade och har egen strömbrytare. Spänningsaggregat ingår. Levereras monterat och inkopplat, bara att ställa fram/hänga upp. Du väljer själv de lampor du vill ha i ditt ställ. Två små LED ficklampor Ficklampor med 4 respektive 14 lysdioder och HBA logo, 12 V. Lamporna är försedda med ett praktiskt nackband och laddas enkelt i fordonets cigarettuttag. Laddningstiden är ungefär tre timmar och en röd lysdiod indikerar laddningsläget. Ta isär ficklampan för laddning av batteriet Lampan laddas i bilens cigarettuttag. En röd lysdiod indikerar laddnsing Artikelnummer Benämning LED-lampa HBA med nackband, 12 V, 14 lysdioder LED-lampa HBA med nackband, 12 V, 4 lysdioder Växel info@ccteknik.com 35

36 Professionella produkter - för säkerhets skull Återförsäljare Återförsäljare CC Teknik i Jönköping, Ryhovsgatan 3 A, JÖNKÖPING tel , e-post info@ccteknik.com hemsida v7, 3,5
