1 Turbo-Jet Mobil 4.0 Manual - Skötselanvisning Transport Dosering Applicering Sköljning Desinfektion

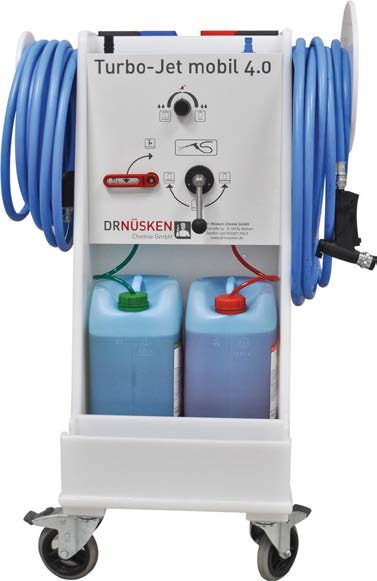

2 2 Manual Turbo-Jet mobil 4.0 Säkerhet Vid användning av rengörings- och desinfektionsmedel; läs alltid produktinformationen och säkerhetsdatablad. Turbo Jet Mobil ska endast användas tillsammans med produkter godkända av Dr Nuesken. Slangen som leder färdiga lösningar, bör efter användning, spolas igenom med vatten för att skydda slangen från bakterier och ansamlingar. Efter rengöring, skölj ur slangen som leder medlet för att undvika tillväxt. Slang inkommande vatten, 10m Slang utgående vatten och kem Dosering På/Av Funktionsval Rengöring, spolning, desinfektion Produkt A (alkaliskt) (ingår ej i leveransen) Produkt B (surt) (ingår ej i leveransen) Hjul med broms för säker fixering av enheten

3 3 Manual Turbo-Jet mobil 4.0 Förvaring munstycken Stort utrymme för hinkar mm Hållare för stänger (på båda sidor) Koppling för desinfektion (produkteningår ej i leveransen) Förvaringsutrymme för flaskor mm

4 4 Manual Turbo-Jet mobil 4.0 Vattenmunstycke, justerbart Handtag Skummunstycke Lans för desinfektion med specialmunstycke Tillval (ingår ej i leveransen) Lans för desinfektion med duschmunstycke Lans för desinfektion med spraymunstycke

5 5 Manual Turbo-Jet mobil 4.0 Forts Tillval (ingår ej i leveransen) Fyrfack för flaskor Kopplingar hona/hane, 1/2 för koppling av två slangar

6 6 Spare parts list (for self-installation)* * Repairs as perproposal Manual Turbo-Jet mobil 4.0 Description Item number 1 Handle Rinsing nozzle, adjustable Spray lancet short, blue Disinfection lance with handle SP Inlet and dispensing hose 10m Hose red Hose yellow Hose green Hose 4m Nozzle set Nozzle fastener with strainer (1 pce.) VP Dosing valve SP Quick fit coupling 1/ Plug nipple N Wall Bracket, blue Bucket 6 Liter red SP Bucket 6 Liter blue SP Wheel with hinge / arrester Wheel with hinge Accessories (not included in the scope of delivery): Description Item number 1 Disinfection lance with showerhead Spray lancet, long Compartments for bottles Inlet and dispensing hose 20m Male/Female coupling, 1/2 (Hose connection) GEKA-coupling 1/2 internal thread GEKA-coupling 1/2 external thread SP Seppelfricke safety combination coupling nipple click Gardena 1/2 AG

7 7 Manual Turbo-Jet mobil 4.0 Turbo Jet Mobil ansluts till vattenkranen och avstängningsventilen vrids till öppet läge. Under drift kan det finnas variationer i vattenflödet eller förändringar i vattentrycket. Därför bör angiven dosering testas på plats. Vatten inlopp Rek vattentryck: ca 16L7min (=ca 1m3/h Utrusta vagnen med rengöringsmedel: Fram: Sugslang röd = surt medel Sugslang grön = alkaliskt medel Bak: Sugslang gul = desinfektion Kontrollera doseringen och placera sugslangen i dunken (skjut ned slangen till botten av dunken). Skruva på locket. Kontrollera slangkopplingarna. Observera säkerhetsföreskrifterna! Blanda ej kemen!

8 8 Manual Turbo-Jet mobil 4.0 Instruktion rengöring Välj funktion Rengöring. Välj typ produkt Alkaliskt eller Surt. Välj vredet för av och på och placera det i läge På. Koppla på Skummunstycket på pistolhandtaget. Enheten är klar för användning. Ställ in doseringen för produkten* (surt eller alkaliskt medel): genom att vrida på ratten erhålls rätt dosering. Doseringsområde1:50 till 1:10 Området för alkaliskt rengöringsmedel 1:50 1:10 Området för surt rengöringsmedel 1:50 1:10 * Dosering är alltid beroende på vattentrycket och ska provas fram på plats. Instruktion sköljning Välj funktion Sköljning Välj vredet för av och på och placera det i läge På. OBS! Rester av produkter kan fortfarande finnas kvar i slangen. Spola ut detta först. Koppla på vattenmunstycket på pistolhandtaget. Enheten är klar för sköljning. Instruktion Desinfektion Välj funktion Desinfektion Välj vredet för av och på och placera det i läge På. OBS! Rester av produkter kan fortfarande finnas kvar i slangen. Spola ut detta först. Koppla på munstycket (Lansen) för desinfektion på pistolhandtaget. OBS! Desinfektion ska inte appliceras mha skummunstycket! Enheten är klar för desinfektion.

9 9 Manual Turbo-Jet mobil 4.0 Funktioner på handtaget Dra metallmunstycket på handtaget bakåt för att koppla på olika munstycken Vattentrycket kan justeras direkt på handtaget Handtaget kan låsas och låsas upp genom att trycka på knappen. Turbo Jet Mobil 4.0 är en enhet för applicering av färdigblandade rengörings- och desinfektionsmedel och doseringen kan ställas in mha av Doseringsvredet. OBS! Inställning dosering för desinfektion görs mha de färgade dysorna. Färgkodning för doseringsdysor * Ingen dysa ca. 5:1 17% Grå ca. 8:1 11% Svart ca. 8:1 11% Beige ca. 9:1 10% Röd ca. 12:1 8% Vit ca. 16:1 6% Blå ca. 20:1 5% Ljusbrun ca. 25:1 4% Grön ca. 32:1 3% Orange ca. 50:1 2% Brun ca. 64:1 1,5% Gul ca. 78:1 1,3% Turkos ca. 100:1 1,0% Magenta ca. 128:1 0,8% Rosa ca. 256:1 0,4% * Doseringen är alltid beroende på vattentrycket och ska provas fram på plats.

10 10 Manual Turbo-Jet mobil 4.0 Dosering desinfektionsmedel 1. Rör för den färgade dysan och sil till röret (här har vi valt dosering 12:1 = röd) 2. Ta loss silen från röret. 3. För in den färgade dysan i röret. 4. Sätt på silen på röret. För in röret i sugslangen och skjut ned sugslangen till botten av dunken. Skruva fast locket. Kontrollera slangkopplingar. Observera säkerhetsföreskrifterna! Blanda ej kemen!

11 11 Manual Turbo-Jet mobil 4.0 Service och underhåll av Turbo jet Mobil 4.0 Skötsel och underhåll Iaktta säkerhetsföreskifterna! OBS! Vid uppkomna fel, undvik självständiga reparationer. Kontakta i första hand din leverantör. Uförs vid service: Läcktest (anslutningar och kopplingar) Visuell inspektion (skador och fel) Test av ventiler och slangar (mikroorganismer) Doserhuvud (funktionstest) Silar och sugslangar bör bytas varje år och kan utföras av användaren. Rengöring av enheten Rengör enhetens ytor genom att skölja av med vatten. Om silen till dyshållaren har fastnat eller är smutsig, - rengör med varmt vatten. Smutsig sil kan leda till felaktig dosering.

12 12 Manual Turbo-Jet mobil 4.0 Turbo-Jet mobile Teknisk data Material PE (Polyeten) natur/vit Mått 730x790x1004 mm (BxDxH) Vikt Ca 33 kg Anslutningsslang 10 m Slang utgående vatten 10 m Flöde 10 l/min vid blandad produkt 18 l/min vid sköljning Dosering desinfektion 5:1 256:1 Tryck 1,7 4 bar Vattentryck (som krävs) Ca 16 l/min Inloppstemp +5 C till 40 C Felsökning Produkten sugs inte upp i sugslangen Det bildas inget skum No formation of gel Kontrollera vattentryck Kontrollera slangkopplingar Kontrollera sugsil Kontrollera handtaget Kontrollera skummunstycket Kontrollera produkten Kontrollera doseringen Kontrollera handtaget Kontrollera skummunstycket Kontrollera produkten Kontrollera doseringen Kontakta leverantören 03/2016 Levereras av PROCESSING AB Tel:
