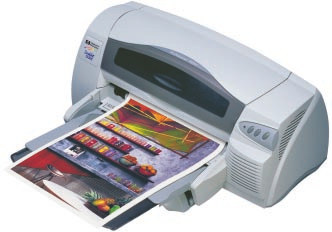

1 Användarhandbok HP DeskJet 1220C Professional Series

2 Tillkännagivanden HP ColorSmart II, HP PhotoREt III och HP ZoomSmart Scaling Technology är varumärken som tillhör Hewlett-Packa rd Company. Microsoft är ett i USA inregistrerat varumärke som tillhör Microsoft Corporation. Windows är ett varumärke som tillhör Microsoft Corporation. Observera Uppgifterna i detta dokument kan ändras utan föregående meddelande. Hewlett-Packard lämnar inga garantier avseende detta material, inklusive, men ej begränsat till, underförstådda garantier avseende säljbarhet och lämplighet för ett visst ändamål. Hewlett-Packard skall ej hållas ansvarigt för fel som kan förekomma i detta material eller för tillfälliga skador eller följdskador i anslutning till tillhandahållandet, prestandan eller användningen av detta material. Inga delar av detta dokument får fotokopieras, reproduceras eller översättas till ett annat språk utan föregående skriftligt tillstånd från Hewlett-Packard Company. 1/2000

3 Innehåll Innehåll Innehåll i Välkommen 1 Innehållet i denna handbok 1 Ytterligare information 1 Systemkrav 2 Installationsanvisningar 3 Skrivarens delar och funktioner 3 Installation 4 Installation från Starter CD (rekommenderas) 8 Installation för Windows 95, Windows 98 eller Windows NT Installation för Windows Skriv ut en provsida 9 Andra anslutningar 9 Anslutning via USB-porten (Windows 98) 9 Använd skrivaren i ett nätverk 11 Anslutning till en extern skrivarserver 11 Win i 12 Utskriftsfunktioner 12 Snabbinställningar 12 Förstora eller förminska ett dokument 12 Specialfunktioner 13 Delar 13 Häfte 13 Manuell dubbelsidig (utskrift på båda sidorna av papper) 14 Spegelvänd bild 14 Banderoll 14 Vattenstämpel 15 Alternativ för bildgenerering 15 Förinställningar 15 Utskrift från tillämpningsprogram under DOS 16 HP DeskJet Kontrollpanel för DOS 16 Installera HP DeskJet Kontrollpanel för DOS 16 Använd HP DeskJet Kontrollpanel för DOS 16 DOS-skrivardrivrutiner 16 Mac i 17 Installera skrivaren på en Macintoshdator 17 Utskriftsfunktioner 17 Utskrift på olika material 18 Det alternativa övre inmatningsfacket 18 Svenska i

4 Svenska Manuell matning 18 Underhållstips 19 Skrivarunderhåll 19 Välj och lägg i papper 19 Bläckpatronernas användning och skötsel 19 Felsökning 21 Det går inte att slå på skrivaren 21 Ingenting skrivs ut 21 En tom sida matas ut 22 Felaktig placering av text eller grafik 22 Något saknas eller är felaktigt på sidan 22 Det tar lång tid att skriva ut ett dokument 23 Papperet har fastnat i skrivaren 23 Tips för att undvika papperstrassel 24 Avinstallera skrivarprogramvaran 24 USB-installationen misslyckades eller det går inte att skriva ut via USB (Windows 98) 25 Det går inte att skriva ut sedan du bytt port 25 Rikta in bläckpatronerna 25 Rengör bläckpatronerna 26 Felsökning för Macintosh 26 Skriv ut en provsida 26 Skriv ut en diagnostisk sida 27 Kundsupport 27 Toolbox 27 Webben 27 HP:s support via telefon 27 Specifikationer 29 Skrivarspecifikationer 29 Beställningsinformation 32 HP-tillbehör 32 Bläckpatron 33 Parallellkablar 33 USB-kabel 33 Nätverksgränssnitt 33 HP Bright White Inkjet Paper 33 HP Premium Inkjet Paper 33 HP Premium Inkjet Heavyweight Paper 33 HP Premium Photo Paper 33 HP Premium Plus Photo Paper 34 HP Professional Brochure and Flyer Paper 34 HP Premium Transparency Film 34 HP Banner Paper 34 HP Iron-on T-shirt Transfers 34 ii

5 HP Greeting Card Paper 34 HP Felt-Textured Greeting Cards, elfenbensvitt/dubbelvikt 34 HP Glossy Greeting Card Paper 34 HP Restickables 35 Regulatorisk anmärkning 35 Deklaration avseende nätsladden 35 LED-klassificering 35 Energiförbrukning 35 Information om säkerhet 35 FCC-bestämmelser 36 Hewlett-Packards deklaration avseende begränsad garanti 36 Den begränsade garantins omfattning 36 Begränsningar i garantin 37 Ansvarsbegränsning 37 Lokala lagar 38 Bilaga 39 Språkförkortningar 39 Sakregister 40 Svenska iii

6 Svenska iv

7 Välkommen Välkommen Denna HP DeskJet-jetskrivare, serie 1220C, kan skriva ut klara, lysande färger på papper upp till 13 x 50 tum. Skrivaren kan direktanslutas till IBM- och IBM-kompatibla datorer via en parallellport eller en USB-port (Universal Serial Bus). Den kan anslutas till en Macintosh-dator via en USB-port. Skrivaren kan också delas i ett nätverk. Innehållet i denna handbok Handboken innehåller följande avsnitt: Installation - anvisningar för inställning av skrivaren. Andra anslutningar - anvisningar för anslutning med en USBkabel, anvisningar för nätverksanslutning samt anvisningar för anslutning till en extern skrivarserver. Win i - beskrivning av utskrifts- och bildfunktionerna för datorer som kör Windows. Mac i - beskrivning av utskrifts- och bildfunktionerna för Macintosh-datorer och anvisningar för anslutning till Macintoshdatorer. Utskrift på olika material - listor med de olika material som kan användas tillsammans med skrivaren HP DeskJet 1220C. Tips för underhåll - anvisningar för hur du håller skrivaren i goda kondition. Felsökning - åtgärder vid skrivarproblem och anvisningar för hur du kontaktar HP:s kundtjänst. Specifikationer - diverse information, t ex artikelnummer för bläckpatroner, material som kan användas, de olika fackens kapacitet samt systemkrav. Ytterligare information Toolbox Starter CD Innehåller anvisningar för olika procedurer och felsökning och ger tillgång till underhållsfunktioner och HP-information. Om du använder Windows visas en ikon på skrivbordet sedan du installerat programmet. Om du använder Macintosh visas en skrivarsymbol på skrivbordet efter installationen. Denna cd-skiva innehåller skrivarprogram, ytterligare programmallar, ett program som presenterar skrivaren, ett hjälpprogram för kopiering av skrivarprogramvaran till en diskett, en elektronisk kopia av denna användarhandbok och beställningsinformation. Svenska 1

8 Svenska Webbplats är en länk till HP:s webbplats som innehåller aktuellaste skrivarprogramvara samt information om produkter, operativsystem och support. Obs! Om förslagen i dessa källor inte hjälper dig att lösa ett visst utskriftsproblem ska du gå till sidan 37 för att få en lista över resurser för support och underhåll av skrivaren. Du kan även gå till för att få teknisk support online, bland annat databaser där du kan söka efter tekniska dokument. Du kan även kontakta HP Kundtjänst för att få hjälp. Systemkrav Din dator måste uppfylla följande krav: Windows 95/98 Pentium -processor med 60 MHz, 16MB MB RAM och minst 50MB ledigt hårddiskutrymme. Windows 3.1x 486DX-processor, 66 MHz, 8 MB RAM och minst 50 MB ledigt hårddiskutrymme. Windows NT 4.0 Pentium -processor med 60 MHz, 24 MB RAM och minst 50 MB ledigt hårddiskutrymme. Macintosh-system MAC: OS 8.1 eller senare, endast Macintosh med USB-anslutning; OS eller senare, endast nätverksansluten Macintosh. DOS DOS 3.3 eller senare, 486DX-processor med 66 MHz, 4 MB RAM. Obs! Dokument med mycket grafik kan kräva mer än 50 MB ledigt hårddiskutrymme. 2

9 Installation Skrivarens delar och funktioner Installationsanvisningar Utmatningsfack - tar emot de utskrivna sidorna. 2. Pappersledare - matar in papperet i skrivaren. 3. Lucka - ger åtkomst till bläckpatronerna och gör att du kan ta bort papper som fastnat. 4. Stopp - ett stopp som du kan lyfta upp för att lägga i papper i det alternativa, övre materialfacket. 5. Patronlampor - blinkar om luckan är öppen eller om det är problem med bläckpatronerna. 6. Knappen Avbryt - avbryter den aktuella utskriften. 7. Knappen Fortsätt - lampan vid knappen blinkar medan skrivaren väntar på att bläcket ska torka på en utskriven sida. Tryck på knappen om du inte vill vänta. 8. Strömbrytare - stänger av och slår på strömmen. 9. Kortledare - kan fällas ut för att leda in korta pappersark i skrivaren. 10. Huvudfack - här placeras standardpapperet. 11. USB-port anslutning för USB-kabeln. 12. Parallellport anslutning för parallellkabeln. 13. Bakre inmatningsfack - används för att mata tjockare papper som kräver en rak pappersbana. 14. Panelvred vrid denna ratt moturs när du ska ta bort den bakre panelen och vrid den medurs för att låsa fast panelen. 15. Borttagbar panel - denna panel ger ytterligare åtkomst till papper som fastnat. 16. Nätkontakt - anslutning för nätkabeln. Svenska 3

10 Installation Svenska

11 3 Svenska mm 330 mm 152 mm 482 mm 5

12 Svenska 5 6

13 6 HP C2950A / HP C2951A. Svenska USB USB 9 7

14 7 Svenska Installation från Starter CD (rekommenderas) Obs! Gå vidare till sidan 10 om du ska göra en USB-anslutning Obs! Starter CD innehåller ett hjälpprogram som kan kopiera programvaran till 3,5-tums högdensitetsdisketter eller en server. Installation för Windows 95, Windows 98 eller Windows NT 4.0 Observera för användare med Windows 95 och Windows 98 : Om meddelandet Hittade ny maskinvara visas under installationen av programvaran ska du välja Installera inte drivrutin (Du kommer inte att uppmanas igen) och klicka på OK. Om dialogrutan Guiden Uppdatera enhetsdrivrutin visas ska du klicka på Nästa tills alternativet Slutför visas varvid du ska klicka på detta. Observera för användare med Windows NT 4.0: Du måste ha administrativ behörighet för att installera en skrivare under Windows NT Starta Microsoft Windows och stäng av alla andra Windowsprogram som du eventuellt kör. 2. Lägg i cd-skivan Starter CD-enheten. Installationsprogrammet körs automatiskt. Om installationsprogrammet inte skulle köras automatiskt ska du klicka på Start, välja Kör och skriva bokstaven för datorns cd-enhet och :\SETUP i kommandoradsrutan (skriv t ex D:\SETUP). 3. Klicka på alternativet Installera skrivardrivrutin i menyn på cdskivan. Följ anvisningarna på datorskärmen för att fullfölja installationen av drivrutinen. Installation för Windows Starta Microsoft Windows och stäng av alla andra Windowsprogram som du eventuellt kör. 2. Lägg i cd-skivan i cd-enheten. 3. Öppna Programhanteraren, klicka på Arkiv och välj sedan Kör. 8

15 Anslutningar 4. Skriv bokstaven för datorns cd-enhet och \WIN31\PCL3\<språk>\SETUP.EXE, där <språk> är en kod på tre tecken i kommandoradsrutan (språkkoderna visas i bilagan på sidan 39). Skriv t ex D:\WIN31\PCL3\SWE\SETUP.EXE, där SWE är koden för svenska. 5. Följ anvisningarna på datorskärmen för att fullfölja installationen av drivrutinen. 8 Skriv ut en provsida 1. Öppna mappen Skrivare i Kontrollpanelen. 2. Högerklicka på skrivarikonen och välj Egenskaper i undermenyn. 3. Välj Skriv ut provsida. Om testsidan inte skrivs ut ska du läsa på sidan 21. Andra anslutningar Anslutning via USB-porten (Windows 98) Nyare persondatorer har USB-portar som kan direktanslutas till skrivarens USB-port. Guiden Hittade ny maskinvara ska visas sedan du anslutit USB-kabeln. Om denna guide inte visas är din dator antagligen inte konfigurerad för USB. Använd då en parallellkabel för att ansluta skrivaren till datorn. Obs! Följande procedur förutsätter att du har fullföljt steg 1 till och med 5 i avsnittet Installation som börjar på sidan 4. Svenska 9

16 1. Lägg i cd-skivan HP Printer Starter CD-enheten. Klicka inte på ikonen för skrivarinstallation. Fortsätt med steg Stäng av skrivaren och anslut USB-kabeln (denna måste inköpas separat och artikelnumret är C6518A). 3. Slå på skrivaren. Om datorn är rätt konfigurerad för att använda USB kommer Windows att känna av skrivaren. 4. Dialogrutan Guiden Lägg till ny maskinvara visas. a. Klicka på Nästa tills du uppmanas att ange placering för programvaran. b. Klicka på Bläddra, dubbelklicka på ikonen för cd-skivan (vanligen enhet D: ), klicka på underkatalogen Windows\Win98usb och klicka sedan på OK. c. Klicka på Nästa för att se efterföljande dialogrutor och klicka sedan på Slutför. d. Klicka på Bakåt om Windows inte hittade någon drivrutin och upprepa momenten i 4a till 4c. Om Guiden Lägg till ny maskinvara försvinner innan installationen är klar ska du ta bort USB-kabeln och sedan ansluta den igen och upprepa åtgärderna under steg Installera skrivarprogramvaran. Klicka på Nästa och följ anvisningarna på datorskärmen för att fullfölja installationen. Obs! En USB-kabel och en parallellkabel får inte vara anslutna samtidigt till skrivaren. Kontrollera installationen: 1. Kontrollera att USB-kabeln är ordentligt ansluten och slå på skrivaren. 2. Öppna egenskapsdialogrutan för skrivaren från Skrivare i Kontrollpanelen. 3. Öppna fliken Information och kontrollera att skrivaren är inställd för USB-porten. 4. Öppna fliken Allmänt och klicka på Skriv ut provsida. Om provsidan inte skrivs ut ska du läsa under Felsökning på sidan

17 Använd skrivaren i ett nätverk Skrivaren kan delas i en nätverksmiljö genom att den ansluts direkt till nätverket genom tillbehöret HP JetDirect extern skrivarserver. Information om installation och inställningar för HP JetDirectskrivarservrar finns i installationshandledningarna för HP JetDirect maskin- och programvara. Obs! Här nedan visas alternativa installationsmetoder, men Starter CD är allt du behöver för installation av en delad skrivare. Installera en nätverksskrivare med kommandot Lägg till skrivare: 1. Klicka på Start, välj Inställningar och välj därefter Skrivare. 2. Dubbelklicka på Lägg till skrivare. 3. Välj Nätverksskrivare om du använder Windows 95/98. Om du använder Windows NT 4.0 ska du välja Utskriftsserver när du uppmanas till detta. 4. Skriv in den delade skrivarens nätverkssökväg eller könamn. Klicka på alternativet Diskett finns när du uppmanas välja skrivarmodell. 5. Klicka på Bläddra och gå till filen HP1220C.INF. Denna fil innehåller det skrivarnamn du ska välja. Filen finns på Starter CD i Windows\PCl3\winnt\enu eller Windows\PCl3\win9x\enu. Kontakta systemadministratören om du behöver hjälp 6. Skärmen Installationsalternativ visas.följ anvisningarna på skärmen för att fullfölja konfigurationen av datorn. Anslutning till en extern skrivarserver Gör så här om du redan har installerat skrivarprogramvaran och vill ansluta till JetDirect-porten: 1. Lägg i cd-skivan HP JetDirect i cd-enheten. Om 11

18 Win installationsprogrammet inte startas automatiskt ska du gå till Utforskaren och leta reda på filen. 2. Välj alternativet för att installera JetAdmin och följ anvisningarna på datorskärmen. 3. Markera skrivaren HP DeskJet 1220C i mappen Skrivare när installationen av Jet Admin är klar. 4. Högerklicka och välj Egenskaper. 5. Välj fliken Information och klicka på Lägg till port. 6. Välj en ny JetDirect-port och tilldela skrivaren denna port. 7. Klicka på OK. Win i Utskriftsfunktioner Detta avsnitt beskriver funktionerna i den nya skrivaren, t ex delning, och de tillgängliga alternativen för bildgenerering, t ex konvertering till gråskala. Direkthjälpen innehåller detaljerade anvisningar för användningen av dessa funktioner. Obs! De utskriftsfunktioner som beskrivs här kan användas i Windows 95 och senare och i NT 4.0 och senare. Du får tillgång till utskriftsfunktionerna genom att öppna Kontrollpanelen och högerklicka på skrivarikonen. Om du använder Windows 95 eller 98 ska du välja Egenskaper. Om du använder Windows NT 4.0 ska du välja Dokumentstandard. Du kan i de flesta tillämpningar få tillgång till skrivaregenskaperna via dialogrutan Skriv ut. Snabbinställningar Du kan spara de aktuella inställningarna i skrivardrivrutinen (t ex sidorientering och papperskälla) så att du kan använda dem igen. Snabbinställningar kan därför av praktiska skäl sparas i de flesta flikarna i skrivardrivrutinerna. Du kan också återställa skrivardrivrutinen till standardvärdena genom att välja Fabriksinställningar. Förstora eller förminska ett dokument Använd funktionen HP ZoomSmart för att förstora eller förminska ett dokument. 12

19 Specialfunktioner Alternativen för specialfunktionerna är praktiska när du skriver ut diabilder för presentation på vanligt papper. Obs! Om ditt tillämpningsprogram har liknande specialfunktioner ska du välja dessa i programmet och INTE välja Specialfunktioner i fliken Funktioner. Delar Använd funktionen Delar för att förstora och skriva ut en sida i olika delar på olika pappersark. Du kan sedan lägga ihop de olika pappersarken för att skapa en stor affisch. Obs! Det går bara att dela upp den första sidan i flersidiga dokument. Om du vill dela upp efterföljande sidor måste du dela en sida i taget. De tillgängliga storlekarna på delarna beror på vilken pappersstorlek du har valt. Häfte Använd funktionen Häfte för att skriva ut och sortera ett flersidigt dokument genom att skriva ut två sidor på varje sida av pappersarken. Ett dokument på åtta sidor kommer t ex att skrivas ut med sidan 1 och sidan 8 på samma sida av papperet och sidan 2 och sidan 7 på andra sidan av samma pappersark. Du viker sedan papperet i mitten för att få ett häfte. Obs! Om ditt tillämpningsprogram har en funktion för utskrift av häfte och du väljer denna funktion i programmet ska du INTE välja Häfte i fliken Funktioner. Om det finns en funktion för sortering i det program du använder ska du inte välja denna samtidigt som du använder funktionen Häfte i skrivardrivrutinen. 13

20 Manuell dubbelsidig (utskrift på båda sidorna av papper) Du kan skriva ut på papperets båda sidor genom att följa de enkla anvisningarna som visas på datorskärmen. Obs! Skriv inte ut på båda sidorna av papper som har mycket bläck i utskriften. Spegelvänd bild Funktionen Spegelvänd bild skriver ut en sida genom att vända den i vågrät led på sidan. Om du använder denna funktion för utskrift på OHfilm ska du sedan vända den utskrivna sidan nedåt i projektorn. Du kan då göra anteckningar på baksidan och torka bort dessa utan att repa eller skada den utskrivna sidan. Använd även denna funktion för utskrift på påstrykningspapper (Iron-on T-shirt transfer). Banderoll Du kan skapa en banderoll i ett program såsom Corel Print House, Microsoft Publisher eller Broderbund Print Shop. Använd stora bilder och text i fetstil och stora teckenstorlekar. Du får bäst resultat om du använder HP Banner Paper. Obs! När du använder Corel Print House för att skapa en banderoll ska du välja en ram eller rita en ram runt din design, så att den utskrivna banderollen blir centrerad. 14

21 Vattenstämpel Denna funktion gör att du kan skriva ut en vattenstämpel på den första sidan eller på alla sidorna i ett dokument. Alternativ för bildgenerering Du kan justera mättnaden, ljusstyrkan och färgtonen för de bilder som ska skrivas ut genom att flytta reglaget i fliken Bildgenerering. Mättnaden reglerar de utskrivna färgernas relativa renhet. Ljusstyrkan påverkar hur mörk eller ljus en utskriven färg är. Tonen påverkar hur varm eller kall den utskrivna färgen är. Gråskala Konvertera till sepia Optimerad för fax Bildförbättring Funktionen för gråskala innebär att alla färger skrivs ut i olika toner av grått. Använd funktionen för sepia för att ge dina bilder ett gammaldags utseende genom att endast använda brunt och vitt i utskriften. Optimeringen för fax skriver ut bilder i högkontrasterande gråtoner som gör att de utskrivna dokumentet blir idealiskt för faxöverföring. Välj Bildförbättring om du vill att dina bilder ska förbättras genom bildbearbetningsalgoritmer som ökar kontrasten och gör bilderna skarpare. Förinställningar I fliken Förinställningar kan du ange om ett dokument ska skrivas ut omedelbart eller inte, om en förhandgranskning av dokumentet ska visas eller om en utskriftsbekräftelse ska visas. I denna flik kan du även ange vad som ska ske när sensorn för materialbredd upptäcker att sidbredden är för liten. Obs! I fliken Förinställningar kan du även ändra hur länge en sida ska få torka innan nästa sida skrivs ut. Alla papperstyper har ett standardvärde för torktid. Bläckvolym är ett reglage som ökar eller minskar den använda bläckmängden och detta reglage påverkar hur färgerna ser ut på sidan. 15

22 Utskrift från tillämpningsprogram under DOS När du skriver ut från DOS-program kan du ändra utskriftsinställningarna på två sätt: i HP DeskJet Kontrollpanel för DOS eller från skrivardrivrutinen i DOS-programmet. HP DeskJet Kontrollpanel för DOS Du får tillgång till många funktioner i skrivardrivrutinen genom tillämpningsspecifika DOS-skrivardrivrutiner, men vissa tillverkare utvecklar inte längre skrivardrivrutiner för sina DOS-program. I detta fall ska du använda DeskJet Kontrollpanel för att ange standardinställningar för utskrift via DOS-program. Obs! Flera av specialfunktionerna för utskrift stöds inte i HP DeskJet Kontrollpanel. Ytterligare information finns i direkthjälpen. Installera HP DeskJet Kontrollpanel för DOS Skrivaren måste vara installerad och påslagen innan du installerar kontrollpanelen. 1. Lägg i cd-skivan Starter CD i cd-enheten. 2. Skriv bokstaven för cd-enheten på kommandoraden i DOS ( C:\>) och byt till katalogen \dos\djcp\. Skriv t ex D: och tryck på ENTER, och skriv sedan cd \dos\djcp\ och tryck på ENTER. 3. Skriv INSTALL och tryck på ENTER. 4. Följ de anvisningar som visas på skärmen för att slutföra installationen. Använd HP DeskJet Kontrollpanel för DOS 1. Öppna DeskJet Kontrollpanel genom att byta katalog till C:\HP1220C. 2. Skriv DJCP och tryck på ENTER. 3. Välj de skrivarinställningar som inte är tillgängliga genom dina DOSprogram. Skrivarinställningar som du valt i ett DOS-program kan åsidosätta de inställningar du valt i kontrollpanelen. 4. Välj eventuellt alternativen för att rengöra och rikta in bläckpatronerna för att få bästa utskriftskvalitet. DOS-skrivardrivrutiner Tillverkarna av DOS-program kan tillhandahålla skrivardrivrutiner. Den rekommenderade drivrutinen för denna skrivare är HP DeskJet 850. Om denna inte är tillgänglig kan du använda drivrutinen för HP DeskJet serie 600 eller

23 Mac i Mac Installera skrivaren på en Macintoshdator Du kan ansluta skrivaren till nyare modeller av Macintosh-datorer (Mac OS 8.1 eller senare) via USB-porten. Om du vill ansluta en äldre modell, som saknar USB-port, kan du antingen ansluta Macintosh-datorn till en HP JetDirect-skrivarserver (JetDirect 300x) eller kontakta Apple för att få en USB-lösning. Din konfiguration måste uppfylla följande krav innan du ansluter skrivaren till datorn: datorn måste stödja USB du måste ha en USB-kompatibel gränssnittskabel datorn måste köra MacOS 8.1 eller senare Obs! Följande procedur förutsätter att du har fullföljt steg 1 till och med 5 i avsnittet Installation 1. Anslut USB-kabeln (artikelnumret är C6518A och kabeln måste inköpas separat). 2. Lägg i cd-skivan HP Printer Starter CD-enheten. Dubbelklicka på symbolen Installerare. 3. Följ de anvisningar som visas på skärmen för att slutföra installationen. 4. Välj Väljaren i menyn Apple. 5. Klicka på skrivarens symbol till vänster i Väljaren. Klicka sedan HP 1220C till höger i Väljaren. Stäng Väljaren. Utskriftsfunktioner Många av de funktioner som är tillgängliga i Windows är också tillgängliga på Macintosh. Hjälpbubblorna innehåller information om tillgängliga funktioner och alternativ. 17

24 Papper Utskrift på olika material Du kan skriva ut på de material som visas i listan nedan. Detaljerad information finns i Skrivarspecifikationer på sidan 29. vanligt papper papper i egen storlek k uvert k ort tjock a k ort (0,52 mm) etiketter OH-film och diafilm HP specialpapper Obs! Om du skriver ut flera OH-filmark, fotopapper eller annat specialpapper blinkar lampan Fortsätt efter utskriften av varje sida så att den får torka innan nästa skrivs ut. Tryck på knappen Fortsätt om du inte vill vänta medan sidan torkar. Det alternativa övre inmatningsfacket Manuell matning 18

25 Underhållstips Underhållstips Skrivarunderhåll Denna skrivare behöver inget schemalagt underhåll. Rengör dock skrivaren då och då för att den ska se snyggare ut och hållas i toppskick. Rengöringen kan även underlätta feldiagnos. Rengör skrivarens utsida med en mjuk trasa som fuktats i milt rengöringsmedel och vatten. Viktigt! Rengör endast skrivaren med vatten eller vatten och ett milt rengöringsmedel. Starka rengöringsmedel och alkohol kan skada den. Viktigt! Bläcket i patronerna består av en blandning som specialutvecklats av Hewlett-Packard för att ge överlägsen utskriftskvalitet för just denna skrivare. Såväl skrivaren som bläckpatronerna kan skadas om du modifierar eller fyller på bläckpatronerna och ett sådant förfarande gör garantin ogiltig. Välj och lägg i papper Skrivaren kan skriva ut på vanligt papper och de flesta andra papperstyper. De flesta vanliga kopieringspapper ger bra utskriftsresultat. Obs! Du behöver inte ta bort papper som finns i det undre huvudfacket när du använder det alternativa övre facket. Skrivaren kontrollerar om det finns papper i det övre facket. Om det finns papper där hämtar skrivaren papper från detta fack utan att kontrollera det nedre huvudfacket. Använd endast papper som uppfyller kraven i skrivarspecifikationerna. Använd aldrig material som är skadat, skrynkligt eller böjt. Använd inte papper som har ursparningar eller perforeringar och inte heller papper med grov struktur eller präglat papper. Skriv inte ut på blanketter som består av flera delar. Placera endast en papperstyp i taget i facken. Lägg alltid i papperet med utskriftssidan nedåt och den högra kanten mot fackets högra sida, utom vid manuell matning. Du får högst lägga i 150 pappersark eller 15 kuvert samtidigt i huvudfacket. Lägg i högst 10 pappersark eller 3 kuvert i det alternativa övre facket. Du får bara lägga i ett pappersark i taget i det manuella pappersfacket. Bläckpatronernas användning och skötsel När du öppnar skrivarluckan pekar den gula pilen bläckpatronshållaren på någon av de två ikonerna nära skrivarens baksida. Om statuslampan 19

26 för bläckpatronerna blinkar ska du öppna skrivarluckan och följa nedanstående anvisningar. Om pilen pekar på... innebär detta... att du ska vidta denna korrigeringsåtgärd. Problem med färgpatron Problem med svart bläckpatron Bläckpatronen: - saknas - är felaktigt installerad - är av fel typ för skrivaren - är defekt 1 Sätt i en bläckpatron om ingen finns. 2 Installera om bläckpatronen om en sådan är isatt. 3 Om ovanstående inte rättar till problemet ska du kontrollera att färgpatronen är av typen HP C6578 Series och att den svarta patronen är av typen HP Series. 4 Byt ut patronen om felet inte försvinner. Bläcket är nästan slut i färgpatronen Bläcket är nästan slut i färgpatronen. Du bör byta ut färgpatronen mot en patron av typen HP C6578 Series. Bläcket är nästan slut i den svarta patronen Bläcket är nästan slut i den svarta patronen. Du bör byta ut den svarta patronen mot en patron av typen HP Series. Bläckpatronerna är OK Bläckpatronerna är funktionsdugliga. Ingen åtgärd nödvändig. 20

27 Felsökning Felsökning Det går inte att slå på skrivaren Kontrollera nätsladden är ansluten. Kontrollera att panelen på skrivarens baksida är ordentligt inskjuten i spåret och att vredet är i det LÅSTA läget. Ingenting skrivs ut Kontrollera strömtillförseln Kontrollera att nätsladden sitter fast ordentligt i skrivaren, är ansluten till ett fungerande uttag och att skrivaren är påslagen. Lampan Ström på skrivarens kontrollpanel ska vara tänd. Vänta en stund Det tar en stund innan utskriften börjar om du har ett komplext dokument som innehåller många typsnitt, mycket grafik eller färgfoton. Om lampan Ström blinkar betyder detta att skrivaren bearbetar data. Kontrollera papperet Kontrollera att papperet är rätt ilagt i facket och att inget papper har fastnat i skrivaren. Kontrollera bläckpatronerna Kontrollera att såväl den svarta patronen som färgpatronerna är rätt installerade och att skrivarluckan är stängd. Patronlampan blinkar om bläckpatronerna är felaktigt installerade. Försök skriva ut en provsida Stäng av skrivaren och slå sedan på den. Tryck på knappen Fortsätt och släpp denna när lampan Fortsätt börjar blinka. Om provsidan skrivs ut beror felet inte på skrivaren. Kontrollera skrivarinställningarna HP DeskJet-skrivaren måste vara vald som aktuell skrivare eller standardskrivare och alternativet för uppehåll i utskriften får inte vara markerat. Kontrollera nätverksinställningarna Kontrollera att skrivaren är rätt inställd i den aktuella nätverksmiljön. Läs Använd skrivaren i ett nätverk under 21

28 "Anvisningar" i hjälpfunktionen i Toolbox och läs också i dokumentationen från nätverksleverantören. En tom sida matas ut Kontrollera att tejpen är avlägsnad från munstyckena på bläckpatronerna. Kontrollera att det material du använder är tillräckligt brett Materialbredden måste överensstämma med sidinställningen i utskriftsinställningarna. Kontrollera om någon av bläckpatronerna är tom Om du skriver ut svart text, och en tom sida matas ut, kan den svarta bläckpatronen vara tom. Byt ut den svarta bläckpatronen. Kontrollera skrivarinställningarna Skrivaren ska vara inställd som aktuell skrivare eller standardskrivare. Kontrollera parallellporten på datorn Om du använder en parallellkabel ska skrivaren vara direktansluten till parallelporten. Denna port får inte delas med andra enheter, t ex en zipenhet. Felaktig placering av text eller grafik Inställningen för pappersstorlek eller orientering kan vara felaktig Kontrollera att inställningarna för pappersstorlek och orientering överensstämmer med inställningarna i dialogrutan för HP:s skrivarinställningar. Papperet kan vara ilagt på fel sätt Om allting på sidan är snett eller skevt ska du kontrollera att reglagen för pappersbredd och längd ligger an emot pappersbuntens vänstra och nedre kanter och att det inte finns mer än 150 pappersark i huvudfacket eller 10 ark i det alternativa facket. Marginalinställningarna kan vara felaktiga Om texten eller grafiken är avklippta i sidkanterna ska du kontrollera att dokumentets marginalinställningar inte överskrider det utskrivbara området för skrivaren. Något saknas eller är felaktigt på sidan Marginalinställningarna kan vara felaktiga Kontrollera att dokumentets marginalinställningar inte överskrider det utskrivbara området för skrivaren. 22

29 Inställningarna för färgutskrift kan vara felaktiga Du kan ha valt gråskala i dialogrutan för HP:s skrivarinställningar. Du kan ha valt fel skrivare Kontrollera att rätt skrivare är vald som aktuell skrivare eller standardskrivare. Det tar lång tid att skriva ut ett dokument Kontrollera systemkonfigurationen Den minimala systemkonfigurationen för denna skrivare är en 486-processor med 66 MHz och 24 MB RAM. Skrivarprestandan är emellertid optimerad för Pentiumdatorer. Systemets hårddiskutrymme kan vara otillräckligt Det bör finnas minst 50 MB ledigt hårddiskutrymme på systemet för att du ska kunna skriva ut på papper i formatet 11x17 tum. Om du skriver ut filer med mycket grafik måste det finnas tillräckligt med hårddiskutrymme (mer än 50 MB). Om du använder Windows 98 och en parallellanslutning kan du pröva med att byta till en USB-anslutning. Ytterligare upplysningar finns på sidan 11. Systemets virtuella minne kan vara otillräckligt Öka storleken på systemets virtuella minne. Funktionen PhotoREt är deaktiverad. Om du använder läget Bästa på papperstypen HP Premium Photo Paper i formatet Letter, och har deaktiverat funktionen PhotoREt, behöver du minst 300 MB ledigt hårddiskutrymme. Utskriften tar dessutom lång tid med denna inställning. Portinställningen i systemkonfigurationen är inte ECP Anvisningar för byte av portinställningar finns i den handbok som medföljde datorn och du kan även kontakta datortillverkaren för att få information om detta. Bläcket kan vara nästan slut i en patron Byt ut den patron där bläcket håller på att ta slut. Papperet har fastnat i skrivaren 23

30 Obs! Om papperet har fastnat i skrivaren ska du öppna luckan och dra papperet mot dig. Om du inte kan få tag i det papper som fastnat ska du vrida vredet på panelen på skrivarens baksida, ta bort panelen, dra ut papperet som fastnat och sätta tillbaka panelen. Om du ändå inte kommer åt allt papper ska du lyfta upp utmatningsfacket och ta bort papperet som fastnat via huvudfacket. Tips för att undvika papperstrassel Se till att ingenting blockerar pappersbanan. Lägg inte i för mycket papper i det alternativa facket. Detta fack rymmer högst 10 ark vanligt papper eller annat material av samma tjocklek. Det nedre huvudfacket rymmer högst 150 ark vanligt papper. Lägg i papperet på rätt sätt i facken. Använd inte papper som är skrynkligt eller böjt. Använd endast papper som uppfyller de krav som anges i avsnittet Skrivarspecifikationer. Avinstallera skrivarprogramvaran Anvisningar för anslutningar via parallellport eller nätverk i Windows 95, 98 och NT 4.0: 1. Starta Windows och stäng av alla andra Windowsprogram som du kör. 2. Klicka på Start, Program, skrivaren HP DeskJet 1220C och välj Avinstallerare. 3. Följ anvisningarna på datorskärmen för att ta bort skrivarprogramvaran. Obs! Du måste ha administrativa rättigheter för att avinstallera skrivarprogramvaran i Windows NT 4.0. Följ ovanstående anvisningar om du har en USB-anslutning i Windows 98 och starta om Windows. Gör så här om det inte gick att installera programvaran eller om systemet inte hittar avinstallationsprogrammet: 1. Installera skrivarprogramvaran för anslutning till en parallellport (LPT1) genom att använda Starter CD. 2. Avinstallera programvaran enligt ovanstående anvisningar när installationen är klar. Detta förfaringssätt kommer också att ta bort tidigare, misslyckade USB-installationer. 3. Starta om Windows för att fullfölja borttagningen av skrivarprogramvaran. 24

31 USB-installationen misslyckades eller det går inte att skriva ut via USB (Windows 98) Om installationen misslyckades ska du avinstallera drivrutinen och sedan installera om den. Kontrollera att datorn har en USB-port och att den är rätt konfigurerad för att använda USB. Kontrollera att datorn kör Windows 98. Kontrollera att USB-kabeln är rätt ansluten till datorn och skrivaren. Kontrollera att skrivaren är påslagen. Kontrollera att systemet känner av skrivaren: Öppna Kontrollpanelen i Windows och kontrollera att enhetsnamnet för USB Hewlett-Packard DeskJets och skrivarnamnet för DeskJet 1220C visas. Det går inte att skriva ut sedan du bytt port Viktigt: Du får inte ansluta både parallellkabeln och USB-kabeln samtidigt till skrivaren. Använd endast en anslutningstyp i taget. Kontrollera att den använda kabeln är ordentligt ansluten till både datorn och skrivaren. Skrivaren måste vara avstängd när du byter port. Om den var påslagen ska du stänga av skrivaren och sedan slå på den. Kontrollera att portinställningen överensstämmer med den fysiska anslutningen: Klicka på Start, Inställningar, Skrivare. Högerklicka på skrivaren och välj Egenskaper. Klicka på fliken Information och kontrollera portinställningen. Skriv ut en provsida: Klicka på Start, Inställningar, Skrivare. Högerklicka på skrivaren och välj Egenskaper. Välj fliken Allmänt och klicka på Skriv ut provsida. Om provsidan skrivs ut ska du kontrollera att rätt skrivare är vald i det tillämpningsprogram du försöker skriva ut från. Rikta in bläckpatronerna Skrivaren riktar in bläckpatronerna automatiskt sedan du bytt ut en patron. Om utskriften ser ut som om patronerna var felinriktade kan du rikta in dem manuellt. 1. Öppna Toolbox genom att dubbelklicka på ikonen för Toolbox på skrivbordet eller i gruppen Skrivare. 2. Välj fliken Skrivarunderhåll. 3. Välj Rikta in bläckpatronerna. 4. Följ anvisningarna på skärmen för att rikta in patronerna. 25

32 Rengör bläckpatronerna Du bör rengöra bläckpatronerna när linjer eller punkter saknas i utskriven text eller grafik. Obs! Rengör inte bläckpatronerna i onödan eftersom rengöringen använder mycket bläck och gör att patronerna inte räcker så länge. 1. Välj fliken Förinställningar i skrivardrivrutinen. 2. Klicka på knappen Underhåll. 3. Välj Rengör bläckpatronerna. 4. Följ anvisningarna på skärmen för att rengöra patronerna. Felsökning för Macintosh Kontrollera strömtillförseln Kontrollera att nätsladden sitter fast ordentligt i skrivaren, är ansluten till ett fungerande uttag och att skrivaren är påslagen. Lampan Ström på skrivarens kontrollpanel ska vara tänd. Kontrollera kabeln Kontrollera att kabeln är rätt ansluten till datorn och skrivaren. Kontrollera Väljaren Kontrollera att du installerat den nödvändiga skrivarprogramvaran och att skrivaren är vald. Skrivarnamnet ska visas till vänster i Väljaren. När du klickar på skrivarsymbolen ska skrivarnamnet visas till höger i Väljaren. Markera skrivarnamnet. Vänta en stund Det tar en stund innan utskriften börjar om du har ett komplext dokument som innehåller många typsnitt, mycket grafik eller färgfoton. Om lampan Ström blinkar betyder detta att skrivaren bearbetar data. Kontrollera USB-porten Dra bort skrivarkabeln från USB-porten, vänta några sekunder och sätt sedan fast kabeln igen. Om denna åtgärd inte hjälper ska du pröva med att ansluta skrivaren till en annan USB-port. Kontrollera kabelns skick Kontrollera att skrivarkabeln inte är skadad eller nött. Skaffa en ny skrivarkabel om den är skadad. Skriv ut en provsida Skriv ut en provsida utan att ha skrivaren ansluten till datorn. Genom detta förfaringssätt kan du kontrollera att skrivaren är rätt inställd. 1. Stäng av skrivaren och slå sedan på den genom att trycka på strömbrytaren. 26

33 2. Tryck på knappen Fortsätt och släpp denna när lampan Fortsätt börjar blinka. En provsida skrivs ut. Skriv ut en diagnostisk sida 1. Slå på skrivaren. 2. Tryck på och håll strömbrytaren intryckt medan du trycker fyra gånger på knappen Mata ut. 3. Släpp strömbrytaren. En diagnostisk sida skrivs ut. Obs! Om felet inte försvinner ska du kontakta HP:s kundtjänst. Anvisningar för att kontakta HP:s kundtjänst finns i denna användarhandbok. Tillhandahåll, om möjligt, uppgifterna som finns på den diagnostiska sidan. Kundsupport Informationen i föregående avsnitt är förslag till hur du rättar till vanliga problem. Om skrivaren inte fungerar tillfredsställande, och dessa förslag inte löser det aktuella problemet, kan du pröva med att använda någon av följande supporttjänster för att få hjälp. Toolbox Obs! Programmet Toolbox är endast tillgängligt när du installerat skrivardrivrutinen via SETUP.EXE. Fliken Felsökning i detta program ger enkla, stegvisa lösningar för vanliga utskriftsproblem. Du bör kunna lösa de flesta utskriftsproblem genom att gå igenom anvisningarna. Du kan köra detta program genom att dubbelklicka på ikonen Toolbox på skrivbordet eller i gruppen Program. Webben Besök webben för att få information om senaste skrivarprogramvara, produkter, operativsystem och support. eller HP:s support via telefon Du kan få hjälp från HP:s kundtjänst under garantiperioden. Fyll i följande uppgifter innan du ringer, så att du kan ge dem till kundtjänstrepresentanten: Skrivarens serienummer (finns på baksidan av skrivaren): Skrivarmodell: Märke och modell på datorn: Versionsnummer på den skrivarprogramvara du d ( E k i 27

34 använder: (öppna Egenskaper i skrivardrivrutinen, klicka på fliken Förinställningar och klicka sedan på Om) Vilken drivrutin har du valt? Kör programmet Toolbox och välj "Visa systeminformation". Ha dessa uppgifter till hands när du ringer till kundtjänst. Du kan nå HP:s kundtjänst på något av följande nummer: Kunder i USA: Under garantin: , måndag till och med fredag 6.00 till lokal tid (MST) Efter garantin: (i Canada: ) ($2,50 per minut; max $25.00) eller (som debiteras till Visa eller Master Card; $25.00 per samtal), måndag till och med fredag 7.00 till lokal tid (MST) Kunder utanför USA: Afrika/Mellanöstern / Argentina /69 Australien Österrike Belgien (holländska) Belgien (franska) Brasilien Canada Kina Tjeckien 42 (2) Danmark Finland Frankrike Tyskland Grekland Hong Kong Ungern 36 (1) Indien Indonesien Irland Italien Korea Malaysia Mexico D.F , Nya Zeeland Norge Filippinerna Polen , Portugal Ryssland Singapore Spanien Sverige Schweiz Taiwan Thailand Nederländerna Turkiet

35 Specifikationer Storbritannien Vietnam Venezuela Skrivarspecifikationer Utskriftsmetod Utskriftshastighet i svart Utskriftshastighet i färg Upplösning i svart Upplösning i färg Skrivarkommand ospråk Specifikationer Termisk bläckstråleutskrift enligt metoden drop on-demand Svart text Letter Tabloid Läget Snabb 11 spm 7 spm Normalt läge 6,8 spm 4 spm Läget Bästa 4,5 spm 3 spm Blandad text och Letter Tabloid färggrafik Läget Snabb 9,5 spm 6,4 spm Normalt läge 5 spm 3,3 spm Läget Bästa 2,8 spm 1,5 spm Helsida i färg Letter Tabloid Läget Snabb 2,9 spm 2 spm Normalt läge 0,6 spm 0,4 spm Läget Bästa 0,3 spm 0,2 spm Färgfoto 4 x 6 tum 8 x 11 tum Normal 0,8 spm 0,5 spm Bästa 0,5 spm 0,2 spm Ungefärliga siffror. Den exakta hastigheten beror på systemets konfiguration, tillämpningsprogrammet och dokumentets komplexitet. Korrektur: 300 x 600 dpi Normal: 600 x 600 dpi Bästa: 600 x 600 dpi Korrektur: 300 x 600 dpi Normal: PhotoREt III Bästa: PhotoREt III** ** Du kan också använda ett högupplösningsläge på 2400 x 1200 dpi genom att ta bort markeringen för PhotoREt när du valt papperstypen fotopapper. Förbättrat HP PCL, nivå 3 29

36 Programkompatibilitet Teckensnitt Funktioner i skrivardrivrutinen: Material storlek/typ Microsoft Windows (3.1x, 95, 98, NT 4.0); Macintosh, program under MS-DOS 8 inbyggda teckensnitt, 4 vardera i stående och liggande orientering: CG Times, CG Times Italic; Univers, Univers Italic; Courier, Courier Italic; Letter Gothic, Letter Gothic Italic (stöds av Euro Symbol) Programvarufunktioner Funktioner i skrivardrivrutinen: Skalningsmetoden HP ZoomSmart, Delning, Häfte, Specialfunktioner (utskrift av flera sidor per ark), Manuell dubbelsidig, Banderoll, Spegelvänd bild, Vattenstämpel*, Optimerad för fax, Förhandsgranskning*, Sepia*, Snabbinställningar*, Schemalagd utskrift**, ColorSync** Obs! *Endast Windows; **Endast Macintosh Papper: Vanligt, Inkjet, foto, glättat; Super B 13 x 19 tum, US Tabloid 11 x 17 tum, US Legal 8,5 x 14 tum, US Letter 8,5 x 11 tum, US Executive 7,25 x 10,5 tum, Statement 5,5 x 8,5 tum, Europeiskt A3 297 x 420 mm, A4 210 x 297 mm, A5 148,5 x 210 mm, JIS-B4 257 x 364 mm, JIS-B5 182 x 257 mm Banderoll: US Letter 8,5 x 11 tum, Europeiskt A4 210 x 297 mm, US Tabloid 11 x 17 tum, A3 297 x 420 mm OH-film: US Letter 8,5 x 11 tum, Europeiskt A4 210 x 297 mm Kuvert: US nr 10 4,12 x 9,5 tum, US A2 Invitation 4,37 x 5,57 tum, US Monarch 3,87 till 7,75 x 7,5 tum, Europeiskt E x 110 mm, C5 162 x 229 mm, Japanskt Kaku nr x 333 mm, nr x 235 mm, nr 4 90 x 205 mm Kort: US Indexkort 4 x 6 tum, US Indexkort 5 x 8 tum, Europeiskt A6-kort 105 x 148,5 mm, Japanskt Hagaki-brevkort 100 x 148 mm Etiketter: US Etiketter, 8,5 x 11 tum, Europeiska A4-etiketter, 210 x 297 mm Egen storlek: Bredd: 102 till 330 mm, Längd: 152 till 1270 mm 30

37 Materialhantering Rekommenderad materialvikt I/O-gränssnitt Skrivarminne Dimensioner Vikt Pålitlighet och uppskattad användning Kraftenhet Strömkrav Strömförbrukning Driftsmiljö Huvudfack: Alternativt, övre fack: Manuell matning: Kapacitet för utmatningsfack: Papper: Kuvert: Kort: Ark: högst 150, kuvert: högst 15, kort: högst 60 Ark: högst 10, kuvert: högst 3, kort: högst 4 Endast ett ark för tjockt papper, kuvert och kort Högst 50 ark 60 till 135 g/m 2 i huvudfacket och det alternativa facket 60 till 250 g/m 2 med manuell matning (tjockleken får högst vara 0,52 mm vid manuell matning) 75 till 90 g/m till 200 g/m 2 IEEE 1284 Centronics parallellkompatibelt; Universal Serial Bus (Windows 98 och USB-ansluten Macintosh ) 8 MB inbyggt RAM Med stängt pappersfack: B 592,3 mm x H 233 mm x D 381 mm Med pappersfacket helt utdraget: B 5923 mm x H 233 mm x D 672 mm 10 kg 5000 sidor per månad Inbyggd universell kraftenhet Strömmoduler: ingående spänning 100 till 240 volt växelström (±10 %), 50/60 Hz (±3 Hz) Högst 1 watt i avstängt läge, högst 11,3 watt vid inaktivitet och högst 47,7 watt vid utskrift Temperatur under drift: 5 till 40 C Rekommenderade användningsförhållanden: 15 till 35 C Förvaringstemperatur: -40 till 60 C Relativ luftfuktighet: 20 till 80 %, icke kondenserande Ljudnivå per ISO 9296: Ljudstyrka LwAd: 5,8 B(A); ljudtryck LpAm: 47 db(a) (för bredvidstående) 31

38 Systemkrav Minst: Windows 3.1x: MHz, 8 MB RAM; Windows 95/98: Pentiumprocessor med 60 MHz, 16 MB RAM Windows NT 4.0: Pentiumprocessor med 60 MHz, 24 MB RAM; MAC: OS 8.1 eller högre, endast USBansluten Macintosh; OS eller högre: endast nätverksanslutning via HP JetDirect MS-DOS: DOS 3.3 eller högre, MHz, 4 MB RAM Garanti Produktgodkänna nden Rekommender at system: Windows 3.1x: 486-processor med 66 MHz, 8 MB RAM Windows 95/98: Pentiumprocessor med 300 MHz, 32 MB RAM Windows NT 4.0: Pentiumprocessor med 300 MHz, 64 MB RAM Power MAC G3: OS 8.6, 350 MHz, 64 MB RAM IMac: OS 8.6, 333 MHz, 32 MB RAM 50 MB ledigt hårddiskutrymme för utskrift på formatet 11x17 eller A3. Högupplösningsbilder och filer med mycket grafik kan kräva större diskutrymme. 1 års begränsad garanti Säkerhetsgodkännande: CCIB (Kina), CSA (Canada), PSB (Singapore), UL (USA), NOM1-1-NYCE (Mexico), TUV-GS (Tyskland), SABS (Sydafrika), JUN (Korea), LS (Litauen), EEI (Estland), CE (Europeiska unionen), B-märkning (Polen). EMI-godkännanden: FCC artikel 47 CFR del 15 klass B (USA), ICES-003 (Canada), CTICK (Australien och Nya Zeeland), VCCI (Japan), CE (Europeiska unionen), BCIQ (Taiwan), JUN (Korea) LS (Litauen). Beställningsinformation Nummer C2693A C2694A C2695A Beskrivning Skrivaren HP DeskJet 1220C Skrivaren HP DeskJet 1220Cxi Skrivaren HP DeskJet 1220Cse HP-tillbehör Du kan beställa HP-tillbehör via webben. Ytterligare information finns på HP Outlet Center ( 32

39 Bläckpatron Svart Inkjet G / A Inkjet i färg C D / C A Parallellkablar Parallellkabeln HP IEEE-1284 A-B (2 m) C2950A Parallellkabeln HP IEEE-1284 A-B (3 m) C2951A USB-kabel HP USB A-B (2 m) C6518A Nätverksgränssnitt Den externa skrivarservern HP JetDirect 170X J3258A Den externa skrivarservern HP JetDirect 300X J3263A HP Bright White Inkjet Paper US B-storlek, 200 ark: 11 x 17 tum C1857A A3, 200 ark: 297 x 420 mm C1858A US Letter, 500 ark: 8,5 x 11 tum C1824A A4, 500 ark: 210 x 297 mm C1825A HP Premium Inkjet Paper US B-storlek, 100 ark: 11 x 17 tum C1855A A3, 100 ark: 297 x 420 mm C1856A US Letter, 200 ark: 8,5 x 11 tum 51634Y A4, 200 ark: 210 x 297 mm 51634Z HP Premium Inkjet Heavyweight Paper US Letter, 100 ark: 8,5 x 11 tum C1852A A4, 100 ark: 210 x 297 mm C1853A HP Premium Photo Paper US B-storlek, 15 ark: 11 x 17 tum C6058A A3, 15 ark: 297 x 420 mm C6059A US Letter, 15 ark: 8,5 x 11 tum C6039A A4 (europeiskt), 15 ark: 210 x 297 mm C6040A A4 (asiatiskt), 15 ark: 210 x 297 mm C6043A 33

40 HP Premium Plus Photo Paper Glättat, US Letter, 20 ark: 8,5 x 11 tum C6831A Glättat, A4, 20 ark 210 x 297 mm C6832A Glättat Snapshot, 20 ark: 4 x 6 tum C6944A Matt, US Letter, 20 ark: 8,5 x 11 tum C6950A Matt, A4, 20 ark 210 x 297 mm C6951A HP Professional Brochure and Flyer Paper Glättat, US Letter, 50 ark C6817A Glättat, A4, 50 ark C6818A Matt, US Letter, 50 ark C6955A Glättat, Tabloid, 50 ark: 11 x 17 tum C6820A Glättat, A3, 50 ark: 297 mm x 420 mm C6821A HP Premium Transparency Film US Letter, 50 ark: 8,5 x 11 tum C3834A US Letter, 20 ark: 8,5 x 11 tum C3828A A4, 50 ark: 210 x 297 mm C3835A A4, 20 ark: 210 x 297 mm C3832A HP Banner Paper US Letter, 100 ark: 8,5 x 11 tum C1820A A4, 100 ark: 210 x 297 mm C1821A HP Iron-on T-shirt Transfers US Letter, 10 ark: 8,5 x 11 tum C6049A A4, 10 ark: 210 x 297 mm C6050A HP Greeting Card Paper US Letter, 20 ark, 20 kuvert C1812A A4, 20 ark, 20 kuvert C6042A HP Felt-Textured Greeting Cards US Letter, 20 ark, 20 kuvert C6828A HP Glossy Greeting Card Paper US Letter, 10 ark, 10 kuvert C6044A A4, 10 ark, 10 kuvert C6045A 34

41 HP Restickables US Letter, 9/ark, 10 ark, stora runda C6822A US Letter, 9/ark, 10 ark, stora fyrkantiga C6823A Regulatorisk anmärkning Deklaration avseende nätsladden Nätsladden kan inte repareras. Om den är defekt ska den kasseras eller returneras till återförsäljaren. LED-klassificering CLASS 1 LED PRODUCT LED KLASSE 1 APPARECCHIO LED DI CLASSE 1 PRODUCT KLASY 1 Z DIODAMI ŒWHCYCYMI LED Appareil à Diode Electrluminescente de Classe 1 ZARIZENl LED TRlY 1 KLASS 1 LED APPARAT LUOKAN 1 LED Energiförbrukning Energy Star är ett i USA inregistrerat servicemärke som tillhör United States Environmental Protection Agency Information om säkerhet VARNING: Iakttag alltid grundläggande säkerhetsåtgärder när denna enhet används för att minska risken för kroppsskador på grund av brand eller elektriska stötar. 1. Användaren bör läsa och göra sig införstådd med anvisningarna i denna användarhandbok. 2. Använd endast ett jordat elektriskt uttag vid anslutning av denna enhet till en strömkälla. Om du inte vet om uttaget är jordat eller inte bör du kontakta en behörig elektriker för att få upplysningar om detta. 3. Iakttag alla varningar och anvisningar som anges på enheten. 35

42 4. Dra ur nätsladden från vägguttaget innan du rengör denna enhet. 5. Du ska inte installera eller använda denna enhet i närheten av vatten eller när du själv är blöt. 6. Enheten ska stå på ett stadigt och stabilt underlag. 7. Installera enheten så att ingen kan trampa på eller snubbla på nätsladden eller så att denna skadas. 8. Läs avsnittet Felsökning i denna användarhandbok om enheten inte fungerar normalt. FCC-bestämmelser Denna utrustning har testats och befunnits uppfylla kraven i del 15 i FCC-bestämmelserna. Dessa krav är avsedda att ge skäligt skydd mot skadliga störningar vid installationer i bostadsområden. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi och kan, om den inte installerats och används i enlighet med anvisningarna, förorsaka skadliga störningar i radiokommunikationer. Det finns dock inga garantier för att störningar ej kan förekomma i en viss installation. Om denna utrustning skulle förorsaka skadliga störningar i radio- eller tv-mottagningen, vilket kan avgöras genom att du stänger av utrustningen och sedan slår på den igen, uppmanas användaren att försöka rätta till problemet med störningar genom att vidta någon av följande åtgärder: vänd eller flytta mottagarantennen öka avståndet mellan utrustningen och mottagaren anslut utrustningen till ett uttag på en annan krets än den krets till vilken mottagaren är ansluten rådfråga återförsäljaren eller en erfaren radio- och TV-tekniker. Hewlett-Packards deklaration avseende begränsad garanti HP-produkt Programvara Bläckpatroner Skrivare se nedan för detaljer Den begränsade garantins varaktighet 90 dagar 90 dagar 1 år Den begränsade garantins omfattning 1. Hewlett-Packard garanterar slutanvändaren att ovan angivna HP-produkter kommer att vara felfria avseende material och utförande under ovan angivna tidsperiod, vilken börjar på den dag kunden inköpte produkten. 2. Avseende programprodukter gäller HP:s begränsade garanti endast oförmåga att exekvera programmeringsinstruktionerna. HP garanterar inte att användningen av några produkter kommer att kunna ske utan avbrott eller fel. 36
