1 EXMENSRBETE 2005:E19 Institutionen för teknik, matematik och datavetenskap TMD Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo Eva Jonsson

2 EXMENSRBETE Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo Eva Jonsson Sammanfattning Detta examensarbete är ett arbetsunderlag för ombyggnationen av delar av ett distributionsnät, där oisolerad lina byts till isolerad kabel. Projektet omfattar i första hand 10 kv nätet, men berör även delar av ett tillhörande lågspänningsnät. Ledningsnätet finns i ett område öster om Trollhättan och benämns Oskarshov Sålebo. Nätet ägs av Trollhättan Energi B. rbetet är utfört enligt den standard som Trollhättan Energi B använder sig av. Beredningen omfattar arbeten som dimensionering, nätberäkningar, kabelsträckning, transformatorplacering, markägarkontakt, avtalansökningar, ansökningar om lov, ritning av kartor och kalkylering Totalt ersätts 4,2 km högspänningsfriledning, och fem stolpstationer av sex markstationer och ca 5,4 km ny högspänningskabel, samt ca 2 km lågspänningskabel. Tolv markägare och ca 40 abonnenter är berörda. Utgivare: Högskolan Trollhättan/Uddevalla, Institutionen för teknik, matematik och datavetenskap, Box 957, Trollhättan Tel: Fax: Web: Examinator: Lars Holmblad Handledare: nders Holmedahl Huvudämne: Elektroteknik Språk: Svenska Nivå: C Poäng: 10 Rapportnr: 2004:E :E19 Datum: Nyckelord: Projektering, beredning, eldistribution, kabelnät, transformatorstation i

3 DEGREE PROJECT Preparation of a Rural Network between Oskarshov and Sålebo Eva Jonsson Summary This degree project is a plan for modifying parts of a distribution network, where unisolated overhead lines are changed to isolated cable. The project comprises mainly the 10 kv network, but also parts of the low voltage network are also included. The network is situated east of Trollhättan and is called Oskarshov Sålebo. The utility is owned by Trollhättan Energi B. The project has been carried out in accordance with standards used by Trollhättan Energi B. The preparation comprises dimensioning, net calculations, cable direction, plan of substations placing, discussions with landowners, applications of agreement, and applications for building permit, map drawing and cost estimation. 4,2 km high voltage overhead lines and five post sub-stations will be replaced by six sub-stations and 5,4 km new high voltage cable and 2 km low voltage cable. Twelve landowners and about 40 customers are involved. Publisher: University of Trollhättan/Uddevalla, Department of Technology, Mathematics and Computer Science, Box 957, S Trollhättan, SWEDEN Phone: Fax: Web: Lars Holmblad Examiner: dvisor: nders Holmedahl Subject: Electrical Engineering Language: Swedish Level: C Credits: 10 Swedish, 15 ECTS credits Number: 2005:E19 Date: February 6, 2006 Keywords Planning, modification, electrical distribution, power cable network, substation ii

4 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo Förord Examensarbetet är slutarbetet för den ingenjörsutbildningen jag går, Elektronikingenjör med inriktning mot energisystem 120 poäng även kallad för Elkraftsutbildning. Utbildningen, som är en Co-op utbildning ges på Högskolan i Trollhättan. Co-op innebär att studierna varvas med praktik på ett företag. Företaget jag har gjort min praktik på var Trollhättan Energi B. Första arbetsperioden gjorde jag min praktik med montörerna på Energifokus. ndra perioden arbetade jag med dokumentation av distributionsnätet. Den sista perioden har detta examensarbete gjorts. Jag vill rikta ett stort TCK till samtliga på företaget som stöttat mig, hjälpt mig och ställt upp på mig under mina perioder av arbete. Till montörerna för att de stått ut med mig och alla mina frågor, och till min handledare i andra perioden Paul ndersson för sitt pedagogiska sätt att lära ut sitt kunnande. Ett särskilt tack vill jag rikta till min handledare nders Holmedahl som har stöttat mig och hjälpt till med utförandet av examensarbetet. Eva Jonsson Trollhättan 12 januari 2006 iii

5 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo Innehållsförteckning Sammanfattning...i Summary... ii Förord... iii 1 I Inledning Bakgrund Syfte och mål vgränsningar Metoder och hjälpmedel EBR- Elbyggnadsrationalisering Datorprogram Kontakter med myndigheter och företag Beredning Planering Transformatorstationer Dimensionering av ledningsnät nsökningar om lov vtal och ersättningar Material Materialsammanställning Kalkylering av kostnader Resultat Slutsatser nalys...11 Källförteckning...12 Bilagor 1. Översiktskarta 2. nsökan till Vägverket 3. Bygglov för stationerna 4. Beräkningar 5. Fastighet, kabellängd 6. Elvis 7. Minnessten 8. Markupplåtelseavtal 9. vtal för intrång i mark 10. Materialsammanställning iv

6 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo 1 I Inledning Detta projekt är ett examensarbete som utförs vid Högskolan i Trollhättan på elektroingenjörsutbildning i samverkan med Trollhättan Energi B. Projektet består av en beredning av ett nytt nät, det befintliga är uttjänt luftledningsnät. Målet är att få fram ett fungerande kabelnät. 1.1 Bakgrund Trollhättan Energi B har för avsikt att byta ut sitt oisolerade luftledningsnät till isolerad kabel. Jordkabel lägger man ner där det går och isolerad hängkabel på svårtillgänglig mark eller där stolparna inte har tjänat ut. Sträckan som berörs i projektet benämns Oskarshov Sålebo, och ligger öster om Trollhättan. Sträckan för ombyggnationen består av ca 4,2 km högspänningsfriledning och av fem stolpstationer 10/0,4 kv. Tolv markägare och ca 40 abonnenter är berörda i projektet. Stormarna som drog fram över Sverige i början av 2005, fick konsekvensen att regeringen gett Energimarknadsinspektionen vid Statens energimyndighet att föreslå åtgärder för att säkerställa en driftsäker elöverföring, detta ledde fram till Riksdagens beslut: Riksdagen har godkänt regeringens förslag om leveranssäkra elnät som syftar till att undvika omfattande och långvariga elavbrott. Näringsutskottets betänkande 2005/06:NU6 Beslutet syftar till att skapa en leveranssäker el-överföring och att väderförhållanden inte leder till allvarliga konsekvenser. För att få bukt på detta ska kunden redan efter 12 timmar få ersättning för elavbrott från och med 1 januari 2006, samt från 1 januari 2011 får inte oplanerade avbrott vara längre än 24 timmar. Detta driver på nätföretagen till att öka takten med att investera i sina elnät.[1] Projektets område har ett uttjänt luftledningsnät och stolptransformatorer skall ersättas med markförlagd kabel och transformatorstationer. Ombyggnaden gäller på 10 kv nätet samt de delar av 0.4 kv som blir påverkade av ombyggnaden. 1.2 Syfte och mål vsikten med detta examensarbete är att ta fram ett underlag för utförande av ombyggnad till ett isolerat kabelnät på högspänningnivån mellan Oskarshov och Sålebo. Dessutom skall projekthandlingar färdigställas som kan användas som arbetshandlingar till den entreprenör som skall utföra jobbet. 1

7 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo 1.3 vgränsningar Projekteringen skall omfatta anläggningsdelar mellan nätstation Oskarshov, fack luftledning och lastfrånskiljare LF 70 Sålebo. vstick till Bredängsån projekteras inte. Nätets sträckning framgår av bilaga 1. 2 Metoder och hjälpmedel 2.1 EBR- Elbyggnadsrationalisering Metoden som använts vid kalkyleringen av beredningen bygger på EBR- standarder. EBR är ett system för planering, underhåll och byggnation av eldistributions anläggningar. EBR- arbetet består av representanter för Svensk Energis medlemsföretag och Svenska Kraftnät med samarbete inom området med personalorganisation. EBR har standardiserade konstruktioner med olika satser bestående av t.ex. färdigt material för skarvning, avslut, förläggning av rör för ledningar och stationer. Dessutom finns anvisningar för bygg-, drift, underhåll och elsäkerhet, ES m.m.[2] EBR kostnadskatalog har koder med kostnader för olika material och arbetsmoment, vilket gör att man kan göra en kostnadskalkyl. I detta projekt har lokalnät 0,4-24 kv projekteringskatalog P2 används. P2 katalogen används vid framtagning av kostnader efter projektering av elnät.[2] 2.2 Datorprogram Mickel Trollhättan Energi B använder nätberäknings- och dokumentationprogrammet Mickel. Det bygger på Microsoft ccess, där samlas all information om kablar, stationer, stolpar och kabelskåp i en databas. Varje station, stolpe, kabelskåp och kund har sitt unika knutpunktsnummer. I programmet läggs fakta på kablar som knyter samman knutpunkterna in, med hjälp av dessa uppgifter kan programmet beräkna nätet. I programmet läggs också fakta in från besiktningar, jordtagsmätningar, gatubelysning, avbrottsstatistik mm Cadra Cadra används för att få fram geografiskt sträckning på kartor över hög- och lågspänningsledningar. I Cadra finns kartor över områden geografiskt, man kan få fram flygfoto, ett så kallat ortofoto över området. Dessutom är alla hög- och lågspänningskablar utsatta. Programmet bygger på att ledningsträckningen är utsatt på ortofoto, ett flygfoto över området. Dessutom är alla hög- och lågspännings kablar 2

8 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo karta, med kabeltyp, area och längd på kablarna. I Cadra ritas även det nya nätet in på kartan Swedproj Det beredningsprogram som har använts heter Swedproj, programmet sammanställer kalkyler och material vid byggnationer mm. på ett lätt och smidigt sätt. Detta program användes för att göra en kalkyl, programmet bygger på EBR:s koder för de olika arbetsmomenten och materialkostnaderna. 2.3 Kontakter med myndigheter och företag Comcarta B Comcarta B är ett konsultbolag som sköter dokumentationen åt Telia. Bolaget kontaktades med brev och karta över området där kabelförläggningen skall ske. Var telekablarna är förlagda är bra att veta vid projekteringen. Detta för att göra projektet mer kostnadseffektivt, då det blir en mindre risk för konflikt i samband med grävskador Länsstyrelsen Till länsstyrelsen görs ansökan om tillstånd att gräva och plöja inför kabelförläggning, utifrån kultur- och naturvårdssynpunkt. Länsstyrelsen ger råd och anvisningar hur kabelförläggningen skall ske enligt miljöbalken 12 kap Vattenfall Vattenfall kontaktades för att ta reda på om det finns anläggningsdelar i området som måste tas hänsyn till, eller önskemål om elektrisk utformning på nätet. Detta skall göras eftersom Vattenfall har linjekoncession på överliggande nätet Vägverket Hos Vägverket ansöks om tillstånd för tryckning under korsande väg, samt ansökan jämte tillstånd att förlägga kabel inom områden för allmän väg. Se bilaga Trollhättans Stad (Stadsarkitektskontoret) Till Trollhättans stad ansöker man om bygglov för transformatorstationerna. I ansökan skall karta med placering samt byggnadsritning ingå. Se bilaga 3. 3

9 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo 3 Beredning 3.1 Planering Planering av högspänningsnät Trollhättan Energi har för avsikt att byta ut sitt oisolerade luftledningsnät till isolerad kabel. Huvudledningen har flera högspänningsstolpar som tjänat ut på grund av röta. Detta låg till grund för beslutet att projektets huvudledning skulle bytas till jordkabel. Projektet inleds med att hitta en bra sträckning för kabel, samt placering av transformatorstationerna på karta. Här är ortofotokartan till stor hjälp eftersom den visar var åkrar, annan mark och skog finns. Beräkningar på utlösningsvillkoret och spänningsfall ligger också till grund för placering av stationerna. Se bilaga 4. Berörda markägare kontaktas med brev om projektets omfattning. För att kunna bestämma sträckningen måste man göra en fältundersökning, för att grovt få en sträckning av kabelförläggningen. Med denna sträckning söker man sedan tillstånd från Länsstyrelsen, kontaktar Vattenfall och Comcarta. Markägarekontakt tas för att ta del av deras goda markkännedom, samt för att få ett muntligt tillstånd att dra kabel över deras mark. För fortsatt fältarbete måste hänsyn tas till råd, från markägare, Comcarta, Länsstyrelsen, Vattenfall, och till de elektriska förutsättningarna, för att kunna bestämma kabelns sträckning samt placering av stationer. När kabelsträckningen och placeringen av stationerna bestäms skickas ansökan till Vägverket och till Trollhättans stad. Flera faktorer påverkar sträckningen av kabelförläggningen; möjlighet att plöja, ekonomiska skäl och råd från Länsstyrelsen. Var det går att plöja bedöms genom att titta på hur marken ser ut, och genom samarbete med markägarna. På vissa sträckor finns berg i vägen för kabelförläggningen. För att kringgå berget behövs en omfattande sträckning, vilket inte görs av ekonomiska skäl. Där berg finns på kortare sträckor läggs kabeln i rör klamrat på berget. Placeringen av transformatorstationerna görs i närheten av befintliga stolpstationer. Detta gjordes för att enkelt kunna ansluta till befintlig lågspänning av ekonomiska skäl. vsticket från huvudledning mot transformatorn Lärkebo, kommer att bestå av kabel som hängs upp i de befintliga stolparna. De är i för bra skick för att bytas ut och dessutom består marken av sten och berg. Jordkabel fram till transformatorn skulle medföra att sträckan blir väldigt lång, vilket skulle göra projektet mycket dyrare. Ett annat alternativ hade varit att dra kabeln i rör klamrat på berget, vilket också skulle göra projektet mycket dyrare. 4

10 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo Planering av lågspänningsnät Ombyggnationen leder till att en del lågspänning att förändras, där problem finns med utlösningsvillkoret. Problem med utlösningsvillkoret får man oftast där ledningarna är för långa. I detta projekt ledde det till en ny station, där ledningen var över 800 m. På ett annat ställe där ledningarna var för långa ledde det till en större transformator. En del luftledning kommer att grävas ned där sträckan sammanfaller med högspänningens förläggning av kabel. Kablarna från de nya stationerna kommer att behöva skarvas ihop med befintliga kablar, som fördelningskablar och serviser Markägarekontakter Markägarna är till stor hjälp i fortsatt arbete, eftersom dessa har god markkännedom. De vet var berg, täckdiken, eller andra hinder i marken som är bra att veta finns. Har markägarna kartor över täckdiken är de till god hjälp för vidare beredning. tt tillsammans med markägaren gå sträckan till fots är bra för att få en uppfattning om var det går att dra fram kabeln, och var stationerna skall placeras ut. För att fortsätta planeringen behöver man ett muntligt tillstånd av markägarna, för att få dra kabel och placera ut transformatorstationer på deras mark. Förteckning över markägarna fås genom fastighetsregistret, det är tolv markägare som berörs av detta projekt Uppdelningar av sträckan För att underlätta för fortsatt arbete med bl.a. Planering av material vid de olika upplagsplatserna. Delningen blev från en station till nästa, sammanlagt är sju olika sträckor är gjord på högspänningsnivån. Det finns även en förklaring till varje station, där val av transformator finns med samt beskrivning av lågspänningen. Se bilaga Transformatorstationer Typ av station Stationerna kommer att bli seriesattelitstationer, dessa väljs för att de dels är billiga med lite underhåll, dels för att de är driftsäkra. Stationerna har inte några lastfrånskiljare utan är enkelt utrustade med laskar samt säkringar för att skydda transformatorn. Laskar är som ett kopplingstycke mellan skenorna, för inkommande och utgående kablar som i spänningslöst tillstånd kan tas bort. Bortkopplingen är till för att kunna sektionera om vid eventuella fel eller vid underhåll. Valet att inte använda lastfrånskiljare motiveras med att de är dyra samt att de kräver ett underhåll under dess livstid. vbrottstiden kan bli längre när ett fel väl uppstår, men kablifieringen gör att nätet blir mer leveranssäkert. 5

11 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo Reservmatning Vid ett högspänningsfel kan avbrottstiden vid ogynnsamma förhållanden bli väldig lång på kabelnät. Det ökande kravet på leveranssäkerhet från kund och regering gör reservmatning till ett måste. Eftersom projektsträckan ligger i mitten av en slinga där den befintliga brytpunkten ligger några stationer efter Sålebo, går sträckan att matas från båda håll, detta innebär att avbrottstiden inte behöver bli så lång. En fjärrstyrd lastfrånskiljare, en så kallad Radius, kommer att flyttas från Oskarshov till avstick Bredängsån där friledningen kommer att vara kvar. Detta för att hindra att avbrott på denna linje ger avbrott på huvudledningen Transformatorval Valet av transformatorer beror på vilken belastning som transformatorn utsätts för. Vid uträkningen av belastningen användes två olika metoder, dels med hjälp av Velanders formel där det sammanlagrade värdet av energiförbrukningen räknades om till effekt och med hjälp av timavläsningen där maxvärdet användes under två veckor. Effekterna är tagna ur Mickel med hjälp av årsförbrukningen, vilka är sammanlagrade enligt Velanders metod, med velanderkonstanterna k1=0,00030 och k2=0,025 samt cosφ=1,00. Konstanterna är tagna för kunder som förbrukar mer än kwh per år, elvärmekunder. tt beräkningarna gjordes med dessa konstanter var för att underlätta arbetet. Lasterna togs även ut genom att använda maxvärdet från timavläsningen under två veckor. Värdena skiljer en del åt beroende av att under dessa veckor var vädret ganska milt, då en mindre förbrukning sker, för dem som har elvärme. Station W(MWh) P(kW) Velander P(kW) timavl. Trafo effekt(kv) Repelsbo Gunnarsbo Blodåsen Bredäng Ladängen Lärkebo 73 20, Vid nyinstallation av transformatorer rekommenderas 100kV, då större transformator medför mindre spänningsfall i nätet. Kommande lastökning är troligen 1 % per år. Ladängens transformator som har högst belastning kommer upp i 77kW med en lastökning på 1 % i 30 år. 6

12 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo 3.3 Dimensionering av ledningsnät Dimensionering av högspänningsnät När kabelns sträckning är klar börjar dimensioneringen av nätet. Dimensioneringen görs med hjälp av Mickel, där förbrukningen är avgörande för valet av transformatorer och kabel. Kabeln som kommer att användas är kabeltillverkaren Drakas kabel XLJ-RMF 3x95/16.[3] Projektsträckan Oskarshov-Sålebo ligger på mitten av en slinga där brytpunkten ligger några stationer efter Sålebo, det går att mata sträckan från andra hållet. Vid matning från andra hållet kommer strömmen upp i 80, då en kabel med arean 95 mm 2 behövs. Till avsticket från huvudledningen valdes en hängkabel med bärlina från kabeltillverkaren Nexans xlight-h 3x25/16.[4]. Om man ska dimensionera nätet efter ekonomisk area, vilket innebär 1/ mm 2 för en 12 kv-kabel ska man välja en 25 mm 2 eftersom strömmen över sträckan blir 19,3 vid normal belastning. Eftersom Oskarshov-Sålebo ligger på en slinga, vilken är öppen tre stationer efter Sålebo, går det att mata sträckan från station Brunnered via Åsaka dvs. bakvägen. Vid matning bakvägen kommer strömmen upp i 81, då behövs en kabel med arean 95 mm 2. För avsticket till Lärkebo väljs en hängkabel 25 mm 2. En ökad kapacitiv jordslutningsström kommer att ske vid kabelifiering. Ny generering: XLJ 3x95/16 5,36 km ger 5,36 x 2,0 /km = 10,72 Beräknas med hjälp av datablad från kabeltillverkaren Draka kabel Sverige B. [3] Borttagen generering: Friledning FEL 10kV, 4,32 km 10*4,32/300 =0,14 Formel : U*L/300 Totalt: 10, 72-0,14 = 10, 58 ( avrundat 10,6 ) Den ökade kapacitiva jordslutningsströmmen kommer att kompenseras i reaktorn i mottagningsstationen Brunnered Dimensionering av lågspänningsnät Utlösningsvillkoret och spänningsfallet är avgörande för valet av kabel, där längden är det stora problemet. Eftersom utlösningsvillkoret i station Bredäng på lågspänningen inte uppfylldes dvs. längre tid än 5 sekunder, beslutades att det skall byggas en ny station. tt inte 7

13 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo utlösningsvillkoret klarade denna sträcka beror på att ledningen är för lång, över 800 m. Ladängens station har en lågspänningsledning som inte klarar utlösningsvillkoret enligt Mickel. Ledning kommer att följa kommande sträcka på högspänningen, därför kablifieras denna en sträcka. Sträckan är ca 430 m och tänkt kabel är N1XV 95 mm 2 och en säkring på 63. Enligt Mickel klarar denna inte utlösningsvillkoret, men med samma beräkningar i El-Vis(ett beräkningsprogram) klarar utlösningsvillkoret och med tänkta kabeln klaras en sträcka på 805 m av, se bilaga.6 Utlösningsvillkorsberäkningarna som beräknas i Mickel grundar sig på utlösningstid på 5 sekunder enligt SS [5] 3.4 nsökningar om lov nsökan om förläggning av kabel vid väg När kablar förläggs längs- eller ska korsa allmän väg, måste man göra en ansökan till Vägverket. I detta projekt kommer kabel att förläggas jämte allmän väg, samt att man ska trycka kabel under allmän väg. Lovet är tidsbegränsat och har arbetet inte påbörjats innan tiden gått ut måste ny ansökan sökas. I nuläget har något svar från vägverket inte inkommit nsökan om kabelförläggning nsökan till Länsstyrelsen görs för ombyggnad av elnät. Detta innebär att Trollhättan Energi B har anmält kabeldragning till Länsstyrelsen för samråd enligt 12 kap 6 miljöbalken(mb).[6] Åtgärden innebär att ledningarna läggs i marken intill befintliga vägar och i åkermark. Kabeln korsar vattendrag i form av bäck. Länsstyrelsen råd och anvisningar hur kablifieringen ska gå till måste tas hänsyn till vid fortsatt planering av beredningen. Länsstyrelsen råd är: Ledningarna skall plöjas ner i marken så långt det går. Schaktning och sprängning skall begränsas. Kabeln bör tryckas under bäcken Hänsyn ska tas till en fornlämning, en minnessten. Se bilaga 7. rbetena får inte medföra varaktig sänkning av grundvattennivån i våtmarker. Om arbetet inte påbörjas inom två år och avslutats inom fem år, skall förnyat samråd ske med Länsstyrelsen. 8

14 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo nsökan om lov och bygganmälan nsökan till Stadsarkitektkontoret, Trollhättans Stad görs för att få bygglov till transformatorstationerna. I ansökan ska placeringen vara utsatt på en karta med två mått. Måttet kan t.ex. vara 2 m från väg eller 5 m från befintlig luftledning. I ansökan skall utseendet med färg, och mått på stationen beskrivas, detta görs med hjälp av stationsritningar. Se bilaga 3. Bygglovet är förfallet om arbetet inte påbörjas inom två år och avslutats inom fem år från beslutsdagen. Stadsarkitektkontoret svar: Byggloven för stationerna är beviljade. Däremot fick färgen på vissa stationer ändras, från mossgrön till faluröd för att bättre smälta in i miljön. 3.5 vtal och ersättningar Markupplåtelseavtal för elledning i mark För sträckningarna med kabel skrivs avtal för intrång i mark med varje fastighet. vtalet är utarbetat av Lantbrukarnas Riksförbund, LRF och Svensk Energi. vtalet består av avtalstext samt en karta där ledningens sträcka är inritad. Som fastighetsägare medger man att ledningsägare har rätt att nedlägga och för all framtid bibehålla elledningen i marken samt tillhörande anordningar såsom transformatorer. Dessutom rätt att äga tillträde till egendomen för ledningen nedläggande, tillsyn, underhåll m.m. Ledningsägaren är Trollhättan Energi B där fastigheten Nätfjärilen 2 utgör part i avtalet, avtalet gäller mellan två fastigheter. Se bilaga 8. vtal har skrivits med tio fastigheter Intrångsersättning Lantbrukarnas riksförbund, LRF och Svensk Energi har en överenskommelse om ersättningsnorm vid nedläggning av kabel i mark. Ersättningen till fastighetsägarna grundar på basbeloppet och är indexrelaterade, där minimiersättning är 3 % av basbeloppet. Med nuvärdet (2005) är ersättningen för kabel i mark ca 3,41 kr/m, för övrig ersättning för transformatorstationerna har storleken på stationen betydelse och vilket markslag stationerna placeras på. Se bilaga 9. Totalt för detta projekt har ca kr betalats ut i ersättningar för ledningar samt transformatorstationer. Ersättning för eventuella tillfälliga skador i samband med nedläggningen av kabeln görs upp när projektet avslutas. 9

15 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo 4 Material 4.1 Materialsammanställning Materialsammanställning gjordes på en sträcka eftersom en omläggning av program från Swedproj till Zenit håller på. Material för en högspänningskabel mellan två stationer, och lågspänning från station till skarvar. Se bilaga Kalkylering av kostnader För projektet görs en projekteringskalkyl, den görs i Swedproj med EBR:s kostnadskatalog som underlag. EBR kostnadskatalog har koder med kostnader för olika material och arbetsmoment, vilket gör att man kan göra en kostnadskalkyl utifrån denna, i detta projekt har lokalnät 0,4-24kV projekteringskatalog P2 används. P2 katalogen används vid framtagning av kostnader efter projektering av elnät.[2] Kalkylen räknas på en sträcka bestående av ca 6 km högspänningskabel, varav ca 0,35 km är hängkabel samt ca 2 km lågspänningskabel. Projektets kalkylkostnad kommer att gå på ca 1,5 Mkr. 5 Resultat Resultatet av detta projekt blev ett underlag för utförandet av ombyggnaden från oisolerad lina till isolerad kabel på sträckan Oskarshov Sålebo. Det ligger till grund för de projekthandlingar som används till den entreprenör som skall utföra arbetet. 6 Slutsatser Detta projekt har varit ett stimulerande för att sätta sig in i hur ett nät är uppbyggt, samt vad för arbetsuppgifter en beredare ska kunna. Mycket av arbetstiden bestod av att göra olika ansökningar till olika myndigheter. rbetet med ansökningarna innebar dels en skriftlig ansökan och oftast en eller flera kartor över området med befintlig sträckning och tänkt ny sträckning. Från skolans kurser saknas kunskaper i markutredning, värdering, fältmätningar och även CD kunskaper för arbete som beredare. Kurser som är bra att ha med sig är Elanläggningsberäkningar 1 och 2, Elnätskonstruktion och nätkvalitet och Elinstallation och författning. 10

16 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo 6.1 nalys Projektet påbörjades redan under sommaren, med att göra beräkningar över befintliga nätet samt att göra en grov sträckning av kabel på kartan. Första markägarekontakten tog, med genomgång av vad arbetet går ut på, samt även en fältundersökning. Fältundersökningen underlättades av att under sommaren undersöka marken. Även ansökning till Länsstyrelsen, Comcarta och Vattenfall kunde göras redan då. Detta gjorde att svaren från dessa hade kommit när examensjobbet skulle börja. tt detta gjordes under sommaren gjorde att arbetet fortsatte utan uppehåll i väntan på beslut. 11

17 Beredning av ett landsbygdsnät mellan Oskarshov och Sålebo Källförteckning 1 SverigesRiksdag(2005) Näringsutskottets betänkande 2005/06:NU6 [Elektroniskt] Tillgänglig:< nkande&bet=2005/06:nu6>[ ] 2 Elbyggnadsrationaliserng (2005) EBR[Elektronisk]. Tillgänglig: < [ ] 3 Draka kabel Sverige(2005) Datablad för XKJ-RMF 7/12kV[Elektroniskt]. Tillgänglig:< 4 Nexans kabel Sverige(2006) Datablad för xclight-h 12kv[Elektroniskt].Tillgänglig: =1189[ ] 5 Svenska Elektriska Kommensionen, SEK (2005),Elinstallationsreglerna SS , andra tryckning 6 Naturvårdsverket (2005)Miljöbalken [Elektroniskt] Tillgänglig:< 23] 12

18 Översiktskarta Bilaga1

19 Bilaga 2

20 Bilaga 2

21 Bilaga 3.2

22 Bilaga 3.3

23 Bilaga 3.1

24 Bilaga 4.1 Felströmsresultat Beräkning utförd av EJ :25:17 Version på räknare 3.24 Station BLODÅSEN, OK Exekveringstid för Export Beräkning Import 3,6 0,1 8,9 s s s llmänna förutsättningar vid felströmsberäkningen Övergångsresistans vid jordfel i hsp Ω Resistansökningsfaktor H L S Huvudresultat Spänningsreduktionsfaktor 0,9 H L S Transformator Knutpunkt Ij Ik2 Utl.tid s BLODÅSEN C Knutpunkter Sk Rk min max Xk max Sk max Rk min Xk min Ik3 max Zj max MV Ω Ω MV Ω Ω k mω ,1989 0, ,1989 0, , ,3013 0, ,3013 0, , ,3636 0, ,3636 0, ,6 696 B , , , , ,1 154 BLODÅSEN 2 0, , , , ,4 64 BLODÅSEN 17 5,164 3, ,164 3,873 0,9 0 L ,2904 0, ,2904 0, ,8 546 LB , , , , ,7 104 Ik3 Ledningar Från knp pos Till knp pos Ij Ik2 Utl.tid s Maxsäkring BLODÅSEN 1 B , B , BLODÅSEN 2 LB , LB L , L , BLODÅSEN , Uo V Ik3 Ik3 % Rapport: Urval av felströmsresultat Utskriven :28:55 av EJ Sida 1 Mickel Windows Trollhättan Energi B

25 Bilaga 4.2 Lastresultat Beräkning utförd av EJ :25:17 Version på räknare 3.24 Station BLODÅSEN, OK Exekveringstid för Export Beräkning Import 3,6 0,1 8,9 s s s llmänna förutsättningar vid lastberäkningen Normallast 100 % Max 1 itereringar 0,1% Normalsäsong Ledningsförluster α 1,8 Heterogen Velander k 0,00000 k 0,000 Stötlast 10 kw 1 kvr 1 2 Förlustsummeringsmetoden Ruscks metod Strömmetoden Klassiska metoden Högsta spänningsfall Huvudresultat Station U W P Utn.tid Q Knutpunkt V MWh kw tim kvr Cos fi BLODÅSEN ,85 Transformator 100 kv W P Utn.tid Q Cos fi Wf Pf Qf Ip Is Utn du MWh kw tim kvr kwh kw kvr % V , ,0 3 Knutpunkter U Met V du V du Ustyv W P Utn.tid Q Cos fi % % MWh kw tim kvr C 4 1,1 0, , C 13 3,2 0, , C 6 1,5 2, ,80 B C 3 0,8 0, ,00 BLODÅSEN 397 C 3 0,7 0, ,00 BLODÅSEN F 0 0, ,00 L C 12 3,1 1, ,00 LB C 4 0,9 0, ,00 Ledningar W P Utn.tid Cos Från knutpunkt Till knutpunkt MWh kw tim ϕ Wf kwh Pf kw I Utn I /mm² BLODÅSEN B , ,626 7 B , ,626 7 BLODÅSEN LB , , LB L , , L , , BLODÅSEN , ,685 7 % Rapport: Urval av lastresultat Utskriven :29:57 av EJ Sida 1 Mickel Windows Trollhättan Energi B

26 Bilaga 4.3 Felströmsresultat Beräkning utförd av EJ :14:42 Version på räknare 3.24 Station BREDÄNG, OK Exekveringstid för Export Beräkning Import 3,6 0,2 8,9 s s s llmänna förutsättningar vid felströmsberäkningen Övergångsresistans vid jordfel i hsp Ω Resistansökningsfaktor H L S Huvudresultat Spänningsreduktionsfaktor 0,9 H L S Transformator Knutpunkt Ij Ik2 Utl.tid s BREDÄNG C Knutpunkter Sk Rk min max Xk max Sk max Rk min Xk min Ik3 max Zj max MV Ω Ω MV Ω Ω k mω ,2092 0, ,2092 0, , ,3146 0, ,3146 0, , ,3046 0, ,3046 0, , ,3261 0, ,3261 0, , ,4342 0, ,4342 0,1032 0, ,3143 0, ,3143 0, , ,1553 0, ,1553 0, ,4 281 B ,1966 0, ,1966 0, ,1 366 B ,2927 0, ,2927 0, ,8 559 B ,1004 0, ,1004 0, ,0 175 B ,1013 0, ,1013 0, ,9 177 B ,2936 0, ,2936 0, ,8 560 BREDÄNG 17 5,409 3, ,409 3,916 0,9 0 BREDÄNG 2 0, , , , ,6 61 L ,0812 0, ,0812 0, ,3 138 L ,1645 0, ,1645 0, ,3 302 L ,3152 0, ,3152 0,0906 0,7 604 L ,203 0, ,203 0, ,1 379 L ,3825 0, ,3825 0, ,6 740 LB , , , ,0612 2,1 163 SSL ,2176 0, ,2176 0, ,0 408 Ik3 Ledningar Från knp pos Till knp pos Ij Ik2 Utl.tid s Maxsäkring BREDÄNG 1 L , L L , L L , L , L L , L L , Uo V Ik3 Ik3 % Rapport: Urval av felströmsresultat Utskriven :19:55 av EJ Sida 1 Mickel Windows Trollhättan Energi B

27 Bilaga 4.3 Felströmsresultat L , L SSL , SSL , BREDÄNG 2 B , B , BREDÄNG 3 B , B , BREDÄNG 4 LB , LB B , B B , B , BREDÄNG 5 BREDÄNG T C BREDÄNG 6 B , B , Rapport: Urval av felströmsresultat Utskriven :19:55 av EJ Sida 2 Mickel Windows Trollhättan Energi B

28 Bilaga 4.4 Lastresultat Beräkning utförd av EJ :14:42 Version på räknare 3.24 Station BREDÄNG, OK Exekveringstid för Export Beräkning Import 3,6 0,2 8,9 s s s llmänna förutsättningar vid lastberäkningen Normallast 100 % Max 1 itereringar 0,1% Normalsäsong Ledningsförluster α 1,8 Heterogen Velander k k Stötlast 10 kw 1 kvr 1 2 Förlustsummeringsmetoden Ruscks metod Strömmetoden Klassiska metoden Högsta spänningsfall Huvudresultat Station U W P Utn.tid Q Knutpunkt V MWh kw tim kvr Cos fi BREDÄNG ,00 Transformator 100 kv W P Utn.tid Q Cos fi Wf Pf Qf Ip Is Utn du MWh kw tim kvr kwh kw kvr % V , ,0 1 Knutpunkter U Met V du V du % Ustyv % W MWh P Utn.tid kw tim Q kvr Cos fi F 2 0,5 0, , F 8 2,0 0, , F 2 0,4 0, , F 5 1,2 0, , F 8 1,9 0, , F 1 0,3 0, , F 2 0,4 0, ,00 B F 2 0,5 1, ,00 B F 1 0,3 1, ,00 B F 1 0,4 0, ,00 B F 1 0,3 0, ,00 B F 2 0,4 1, ,00 BREDÄNG F 0 0, ,00 BREDÄNG 399 F 1 0,3 0, ,00 L F 2 0,6 0, ,00 L F 5 1,2 0, ,00 L F 5 1,2 1, ,00 L F 6 1,5 0, ,00 L F 7 1,8 1, ,00 LB F 1 0,3 0, ,00 SSL F 6 1,5 0, ,00 Ledningar Från knutpunkt Till knutpunkt W MWh P Utn.tid kw tim Cos ϕ Wf kwh Pf kw I Utn I /mm² BREDÄNG L , , Rapport: Urval av lastresultat Utskriven :44:25 av EJ Sida 1 Mickel Windows Trollhättan Energi B %

29 Bilaga 4.4 Lastresultat L L , , L L , ,024 1 L , ,120 2 L L , , L L , ,192 7 L , ,597 8 L SSL , , SSL , , BREDÄNG B , ,144 4 B , , BREDÄNG B , ,013 0 B , ,067 1 BREDÄNG LB , ,051 1 LB B , ,253 3 B B , ,051 1 B , ,252 3 BREDÄNG BREDÄNG , ,000 0 BREDÄNG B , ,100 3 B , ,501 7 Rapport: Urval av lastresultat Utskriven :44:25 av EJ Sida 2 Mickel Windows Trollhättan Energi B

30 Bilaga 4.5 Felströmsresultat Beräkning utförd av EJ :28:47 Version på räknare 3.24 Station GUNNRSBO, OK Exekveringstid för Export Beräkning Import 3,6 0,1 8,9 s s s llmänna förutsättningar vid felströmsberäkningen Övergångsresistans vid jordfel i hsp Ω Resistansökningsfaktor H L S Huvudresultat Spänningsreduktionsfaktor 0,9 H L S Transformator Knutpunkt Ij Ik2 Utl.tid s GUNNRSBO C Knutpunkter Sk Rk min max Xk max Sk max Rk min Xk min Ik3 max Zj max MV Ω Ω MV Ω Ω k mω ,1322 0, ,1322 0, , ,7906 0, ,7906 0,1349 0, ,1706 0, ,1706 0, ,3 327 B ,1139 0, ,1139 0, ,8 217 B , , , , ,6 141 B ,7848 0, ,7848 0,1345 0, GUNNRSBO 4 0, , , , ,2 41 GUNNRSBO 18 4,815 3, ,815 3,737 1,0 0 L ,4195 0, ,4195 0, ,5 830 LB , , , , ,5 92 LB , , , , ,5 92 SSL ,11 0, ,11 0, ,9 207 SSL ,1246 0, ,1246 0, ,7 236 SSL ,1246 0, ,1246 0, ,7 236 Ik3 Ledningar Från knp pos Till knp pos Ij Ik2 Utl.tid s Maxsäkring GUNNRSBO 1 GUNNRSBO T C GUNNRSBO 2 LB , LB210 B , B210 SSL , SSL SSL , SSL , SSL SSL , SSL L , L B , B , GUNNRSBO 3 LB , LB B , B , Uo V Ik3 Ik3 % Rapport: Urval av felströmsresultat Utskriven :22:35 av EJ Sida 1 Mickel Windows Trollhättan Energi B

31 Bilaga 4.5 Felströmsresultat Rapport: Urval av felströmsresultat Utskriven :22:35 av EJ Sida 2 Mickel Windows Trollhättan Energi B

32 Bilaga 4.6 Lastresultat Beräkning utförd av EJ :28:47 Version på räknare 3.24 Station GUNNRSBO, OK Exekveringstid för Export Beräkning Import 3,6 0,1 8,9 s s s llmänna förutsättningar vid lastberäkningen Normallast 100 % Max 1 itereringar 0,1% Normalsäsong Ledningsförluster α 1,8 Heterogen Velander k k Stötlast 10 kw 1 kvr 1 2 Förlustsummeringsmetoden Ruscks metod Strömmetoden Klassiska metoden Högsta spänningsfall Huvudresultat Station U W P Utn.tid Q Knutpunkt V MWh kw tim kvr Cos fi GUNNRSBO ,90 Transformator 200 kv W P Utn.tid Q Cos fi Wf Pf Qf Ip Is Utn du MWh kw tim kvr kwh kw kvr % V , ,8 1 Knutpunkter U Met V du V du % Ustyv % W MWh P Utn.tid kw tim Q kvr Cos fi F 3 0,7 0, , F 3 0,9 0, , F 5 1,2 0, ,80 B F 3 0,7 0, ,00 B F 3 0,6 0, ,00 B F 3 0,9 2, ,00 GUNNRSBO 400 F 1 0,3 0, ,00 GUNNRSBO F 0 0, ,00 L F 3 0,9 1, ,00 LB F 2 0,4 0, ,00 LB F 2 0,5 0, ,00 SSL F 3 0,9 0, ,00 SSL F 4 1,0 0, ,00 SSL F 3 0,9 0, ,00 Ledningar Från knutpunkt Till knutpunkt W MWh P Utn.tid kw tim Cos ϕ Wf kwh Pf kw I Utn I /mm² GUNNRSBO GUNNRSBO , ,000 GUNNRSBO LB , , LB210 B , , B210 SSL , , SSL SSL , , SSL , , SSL SSL , ,021 0 SSL L , ,004 0 Rapport: Urval av lastresultat Utskriven :23:52 av EJ Sida 1 Mickel Windows Trollhättan Energi B %

33 Bilaga 4.6 Lastresultat L B , ,004 0 B , ,013 0 GUNNRSBO LB , ,322 9 LB B , ,322 9 B , , Rapport: Urval av lastresultat Utskriven :23:52 av EJ Sida 2 Mickel Windows Trollhättan Energi B

34 Bilaga 4.7 Lastresultat Beräkning utförd av EJ :43:46 Version på räknare 3.24 Station LDÄNGEN, OK Exekveringstid för Export Beräkning Import 3,7 0,2 11,6 s s s llmänna förutsättningar vid lastberäkningen Normallast 100 % Max 1 itereringar 0,1% Normalsäsong Ledningsförluster α 1,8 Homogen Velander k 0,00030 k 0,025 Stötlast 10 kw 1 kvr 1 2 Förlustsummeringsmetoden Ruscks metod Strömmetoden Klassiska metoden Högsta spänningsfall Huvudresultat Station U W P Utn.tid Q Knutpunkt V MWh kw tim kvr Cos fi LDÄNGEN ,83 Transformator 100 kv W P Utn.tid Q Cos fi Wf Pf Qf Ip Is Utn du MWh kw tim kvr kwh kw kvr % V , ,0 10 Knutpunkter U Met V du V du % Ustyv % W MWh P Utn.tid kw tim Q kvr Cos fi C 12 3,0 0, , C 16 4,0 0, , C 20 4,9 0, , C 17 4,2 0, , C 20 4,9 0, , C 19 4,8 0, , C 45 11,2 0, , C 44 10,9 0, , C 19 4,7 0, , C 18 4,6 0, , C 27 6,7 0, , C 27 6,7 0, , C 13 3,3 0, ,00 BL C 11 2,7 0, ,00 BL C 11 2,7 0, ,00 BL C 11 2,8 0, ,00 L C 11 2,9 0, ,00 L C 13 3,3 0, ,00 L C 13 3,3 0, ,00 L C 15 3,8 0, ,00 L C 16 3,9 0, ,00 L C 19 4,7 1, ,00 L C 16 4,0 0, ,00 L C 18 4,4 0, ,00 L C 18 4,6 0, ,00 Rapport: Urval av lastresultat Utskriven :50:16 av EJ Sida 1 Mickel Windows Trollhättan Energi B

35 Bilaga 4.7 Lastresultat L L L L L L L LDÄNGEN LDÄNGEN SSL SSL C 19 4,7 2, , C 20 4,9 0, , C 24 6,1 1, , C 27 6,7 0, , C 27 6,7 0, , C 28 7,0 0, , S 42 10,5 1, , C 10 2,5 0, , F 0 0, , C 19 4,7 0, , C 19 4,7 0, ,00 Ledningar W P Utn.tid Cos Från knutpunkt Till knutpunkt MWh kw tim ϕ Wf kwh Pf kw I Utn I /mm² LDÄNGEN BL , , BL L , , L L , , L L , , L L , ,185 7 L , , L L , ,170 6 L , ,530 7 L L , ,029 1 L , ,089 1 L , ,552 8 LDÄNGEN BL , , BL L , , L L , , L L , ,225 8 L , , L , , L , , LDÄNGEN L , , L L , ,215 8 L , , L SSL , ,407 4 SSL SSL , ,407 4 L SSL , ,814 9 SSL , , LDÄNGEN BL , , BL L , , L L , , L L , ,008 0 L , ,038 0 L L , , L L , , L , , L , , L , ,369 5 Rapport: Urval av lastresultat Utskriven :50:16 av EJ Sida 2 Mickel Windows Trollhättan Energi B %

36 Bilaga 4.7 Lastresultat LDÄNGEN LDÄNGEN , ,000 0 Rapport: Urval av lastresultat Utskriven :50:16 av EJ Sida 3 Mickel Windows Trollhättan Energi B

37 Bilaga 4.8 Felströmsresultat Beräkning utförd av EJ :12:23 Version på räknare 3.24 Station LDÄNGEN, OK Exekveringstid för Export Beräkning Import 4,4 0,2 9,2 s s s llmänna förutsättningar vid felströmsberäkningen Övergångsresistans vid jordfel i hsp Ω Resistansökningsfaktor H L S Huvudresultat Spänningsreduktionsfaktor 0,9 H L S Transformator Knutpunkt Ij Ik2 Utl.tid s LDÄNGEN C Knutpunkter Sk Rk min max Xk max Sk max Rk min Xk min Ik3 max Zj max MV Ω Ω MV Ω Ω k mω ,1128 0, ,1128 0, , ,3127 0, ,3127 0, , ,5201 0, ,5201 0,1306 0, ,2057 0, ,2057 0, , ,3906 0, ,3906 0,1056 0, ,3546 0, ,3546 0,0995 0, ,5089 0, ,5089 0,1386 0, ,5204 0, ,5204 0,1394 0, ,2987 0, ,2987 0, , ,2634 0, ,2634 0, , ,2468 0, ,2468 0,1069 0, ,3791 0, ,3791 0,124 0, ,1653 0, ,1653 0,0779 1,3 302 BL , , , , ,8 88 BL , , , , ,8 88 BL , , , , ,8 88 L ,0783 0, ,0783 0, ,2 133 L ,1488 0, ,1488 0, ,4 270 L ,1584 0, ,1584 0,0774 1,3 289 L ,2257 0, ,2257 0, ,0 423 L ,261 0, ,261 0,091 0,8 493 L ,4661 0, ,4661 0,1182 0,5 906 L ,1712 0, ,1712 0,0791 1,2 314 L ,2289 0, ,2289 0, ,9 429 L ,2642 0, ,2642 0, ,8 500 L ,3219 0, ,3219 0,0974 0,7 615 L ,3796 0, ,3796 0,105 0,6 731 L ,2079 0, ,2079 0,1022 1,0 398 L ,2399 0, ,2399 0,1064 0,9 462 L ,3681 0, ,3681 0,1234 0,6 717 Rapport: Urval av felströmsresultat Utskriven :15:36 av EJ Sida 1 Mickel Windows Trollhättan Energi B Ik3

38 Bilaga 4.8 Felströmsresultat L ,2559 0, ,2559 0,1086 0,8 493 L ,4514 0, ,4514 0,1345 0,5 884 LDÄNGEN 2 0, , , , ,1 70 LDÄNGEN 15 5,844 4, ,844 4,079 0,9 0 SSL ,3316 0, ,3316 0, ,7 634 SSL ,3316 0, ,3316 0, ,7 634 Ledningar Från knp pos Till knp pos Ij Ik2 Utl.tid s Maxsäkring LDÄNGEN 1 BL , BL L , L L , L L , L L , L , L L , L , L L , L , L , LDÄNGEN 2 BL , BL L , L L , L L , L , L , L , LDÄNGEN 3 L , L L , L , L SSL C SSL SSL C L SSL C SSL , LDÄNGEN 4 BL , BL L , L L , L L , L , L L , L L , L , L , L , LDÄNGEN 5 LDÄNGEN T C Uo V Ik3 Ik3 % Rapport: Urval av felströmsresultat Utskriven :15:36 av EJ Sida 2 Mickel Windows Trollhättan Energi B

39 Bilaga 4.9 Felströmsresultat Beräkning utförd av EJ :31:13 Version på räknare 3.24 Station REPELSBO, OK Exekveringstid för Export Beräkning Import 3,7 0,1 8,6 s s s llmänna förutsättningar vid felströmsberäkningen Övergångsresistans vid jordfel i hsp Ω Resistansökningsfaktor H L S Huvudresultat Spänningsreduktionsfaktor 0,9 H L S Transformator Knutpunkt Ij Ik2 Utl.tid s REPELSBO C Knutpunkter Sk Rk min max Xk max Sk max Rk min Xk min Ik3 max Zj max MV Ω Ω MV Ω Ω k mω ,3225 0, ,3225 0, , ,1759 0, ,1759 0, , ,3269 0, ,3269 0,1054 0,7 637 B , , , , ,7 94 B ,1644 0, ,1644 0,0863 1,2 313 B ,3086 0, ,3086 0,1045 0,7 601 LB , , , ,0701 2,9 79 LB , , , ,0701 2,9 79 REPELSBO 2 0, , , , ,1 72 REPELSBO 19 4,399 3, ,399 3,645 1,1 0 Ik3 Ledningar Från knp pos Till knp pos Ij Ik2 Utl.tid s Maxsäkring REPELSBO T REPELSBO C REPELSBO 2 LB , LB B , B , REPELSBO 3 LB , LB B , B , REPELSBO 4 B , B , Uo V Ik3 Ik3 % Rapport: Urval av felströmsresultat Utskriven :32:58 av EJ Sida 1 Mickel Windows Trollhättan Energi B

40 Bilaga4.10 Lastresultat Beräkning utförd av EJ :31:13 Version på räknare 3.24 Station REPELSBO, OK Exekveringstid för Export Beräkning Import 3,7 0,1 8,6 s s s llmänna förutsättningar vid lastberäkningen Normallast 100 % Max 1 itereringar 0,1% Normalsäsong Ledningsförluster α 1,8 Heterogen Velander k 0,00000 k 0,000 Stötlast 10 kw 1 kvr 1 2 Förlustsummeringsmetoden Ruscks metod Strömmetoden Klassiska metoden Högsta spänningsfall Huvudresultat Station U W P Utn.tid Q Knutpunkt V MWh kw tim kvr Cos fi REPELSBO ,91 Transformator 100 kv W P Utn.tid Q Cos fi Wf Pf Qf Ip Is Utn du MWh kw tim kvr kwh kw kvr % V , ,5 2 Knutpunkter U Met V du V du % Ustyv % W MWh P Utn.tid kw tim Q kvr Cos fi C 4 1,0 1, , C 6 1,5 0, , C 7 1,8 0, ,00 B C 2 0,6 0, ,00 B C 6 1,5 0, ,00 B C 7 1,7 1, ,00 LB C 2 0,6 0, ,00 LB C 2 0,5 0, ,00 REPELSBO 398 C 2 0,5 0, ,00 REPELSBO F 0 0, ,00 Ledningar Från knutpunkt Till knutpunkt W MWh P Utn.tid kw tim Cos ϕ Wf kwh Pf kw I Utn I /mm² REPELSBO REPELSBO , ,000 REPELSBO LB , ,195 5 LB B , ,195 5 B , , REPELSBO LB , , LB B , , B , , REPELSBO B , ,356 4 B , ,356 4 % Rapport: Urval av lastresultat Utskriven :34:03 av EJ Sida 1 Mickel Windows Trollhättan Energi B

41 Bilaga 5 Högspänning 10 kv Kabelförläggning Oskarshov LF 140- LF070 Sålebo Högspänningskabel: XLJ-RMF 3G95/16 Högspänningskabel: xclight-h 3G25/16 till trafo Lärkebo 1. Oskarshov LF140 Repelsbo m Fastighet marktyp plöjning/schakt Åtgärd 1/0000 skarv, radius plockas bort sätts upp avstick bredängsån 1/0030 Västbjörke 2:6 annan mark/berg schakt rör vid behov, längs väg 2044 ca 0030m 1/0130 åker plöjning längs väg 2044 ca m, Ägogräns 1/0360 Repelsbo 1:1 åker plöjning längs väg 2044 ca m 1/0440 åker plöjning lågspännings-och telekabel ligger längs åkerkant 1/0475 annan mark schakt lågspänningskablar fram till gamla trafo, trafo Repelsbo Eva Jonsson Sidan

42 Bilaga 5 2. Repelsbo Gunnarsbo m Fastighet marktyp plöjning/schakt Åtgärd 2/0035 Repelsbo1:1 annan mark samma som 1/0475 2/0040 åker plöjning 2/0045 grusväg schakt rörförläggning 2/0325 åker plöjning följ åkerkant, vattenbrunnar 2/0485 annan mark plöjning/schakt 2/0490 dike schakt Ägogräns 2/0690 Gunnarsbo 1:6 åker plöjning längs väg 2044 ca m 2/0750 annan mark plöjning längs väg 2044 ca m 2/1050 åker plöjning längs väg 2044 ca m, följ grusväg, telekabel 2/1090 åker/annan mark plöjning/schakt trafo Gunnarsbo, lågspänningskabel från gamla trafo tvärs väg. vstick Lärkebo, se 7/0170 Eva Jonsson Sidan

43 Bilaga 5 3. Gunnarsbo Blodåsen m Fastighet marktyp plöjning/schakt Åtgärd 3/0005 Gunnarsbo 1:6 annan mark schakt 3/0010 grusväg schakt rörförläggning 3/0330 åker, sur mark plöjning lågspänning, väg /0335 dike schakt Ägogräns 3/0595 Stora Bredäng 1:2 åker plöjning 3/0655 Stora Bredäng 1:11 hsp-gata/annan mark schakt ev. rör bitvis 3/0885 Stora Bredäng 1:2 mitt i skogsväg plöjning/schakt 3/1005 hsp-gata/annan mark plöjning/schakt ev. rör bitvis 3/1010 grusväg schakt rörförläggning 3/1085 annan mark schakt 3/1135 åker plöjning 3/1145 annan mark/traktorväg schakt rörförläggning, trafo Blodåsen Eva Jonsson Sidan

44 Bilaga 5 4. Blodåsen Bredäng m Fastighet marktyp plöjning/schakt Åtgärd 4/0010 Stora Bredäng 1:2 annan mark/traktorväg samma som 3/1145 4/0160 åker plöjning Vattenbrunn 4/0240 åker plöjning Ägogräns, väg m 4/0300 Stora Bredäng 1:3 annan mark/berg schakt väg m, ev rör på berg 4/0420 åker plöjning väg m, 4/0425 grusväg schakt rörförläggning, 4/0475 trädgård schakt brunn, gräv med liten maskin 4/0480 grusväg schakt rörförläggning, 4/0560 annan mark plöjning väg m, 4/0570 Gunnarsbo 1:6 grusväg schakt rörförläggning 4/0630 annan mark/åker/berg schakt ev. rör på berg, trafo Bredängen, telekabel Eva Jonsson Sidan

45 Bilaga 5 5. Bredäng Ladängen m Fastighet marktyp plöjning/schakt Åtgärd 5/0040 Gunnarsbo 1:6 annan mark/åker/berg samma som 3/0630 från trafo 40m, telekabel 5/0300 åker plöjning väg m, telekabel 5/0360 åker plöjning längs skogsväg 5/0365 skogsväg schakt rörförläggning 5/0430 hsp- gata/annan mark schakt/plöjning Stolpe H2227, Nya stag 5/0440 Stolpe H2227, upp och ner, vstick Bredängsån 5/0450 hsp- gata schakt/plöjning Ägogräns 5/0800 Stora Bredäng 1:19 åker/hage plöjning telekabel ca.0570m 5/0890 skog/annan mark schakt ev. rör längs grusväg 5/0895 Stora Bredäng 1:13 väg schakt rörförläggning 5/0915 stengärdesgård ev. rör 5/0955 åker plöjning längs ån 5/1065 åker plöjning längs ån, 5/1075 å trycks trycks under ån, Ägogräns, 5/1195 Ladängen 1:3 lsp- gata/skog plöjning 5/1225 Ladängen 1:2 lsp- gata/skog plöjning 5/1295 skogsväg schakt mitt i skogsvägen, fornminne se bild 5/1325 annan mark schakt trafo Ladängen Eva Jonsson Sidan

46 Bilaga 5 6. Ladängen LF070 m Fastighet marktyp plöjning/schakt Åtgärd 6/020 Ladängen 1:2 annan mark samma som 5/1325 från stationen 6/0180 åker plöjning Ägogräns 6/0470 Åsaka 2:6 åker plöjning längs igenlagt dike, Ägogräns 6/0480 åker schakt gräv över rör till andra sidan av diket 6/0680 Sålebo 2:6 åker plöjning längs dike, Ägogräns 6/0700 väg trycks trycks under väg /0710 Sålebo 2:8 åker plöjning Skarv, stolpe H2209 Eva Jonsson Sidan

47 Bilaga 5 Högspänningskabel: xclight-h 3G25/16 till trafo Lärkebo 7. Gunnarsbo- Lärkebo m Fastighet marktyp Åtgärd 7/0170 Gunnarsbo 1:6 åker/annan mark samma som1/ vstick Lärkebo 7/0210 åker plöjning Stolpe H2269, kabel hängs upp 7/0530 Gunnarsbo 1:7 Stolpe H2270, hängkabel Eva Jonsson Sidan

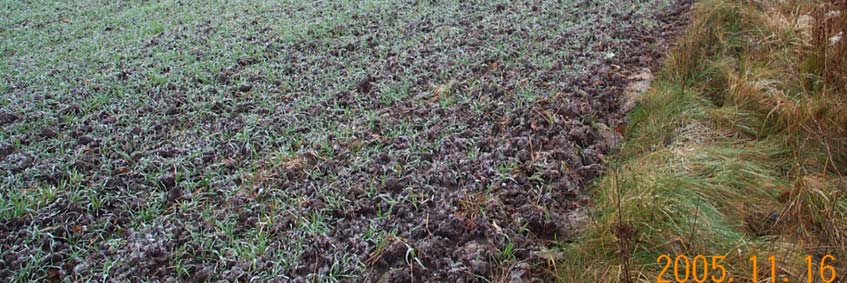

48 Bilaga 5 2/0325 Brunnar på fastigheten Repelsbo Eva Jonsson Sidan

49 Bilaga 5 4/0160 Servis Vattenpump Se station Bloåsen position 3 Eva Jonsson Sidan

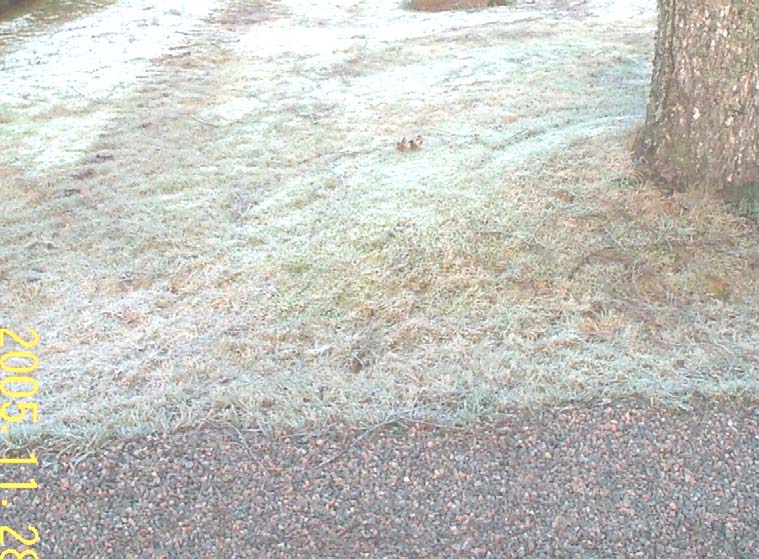

50 Bilaga 5 4/0425 Trädgård Brunnen är en septiktank där tank ligger åt vänster på bild. Liten grävare behövs. Kontakta ägarna. Eva Jonsson Sidan

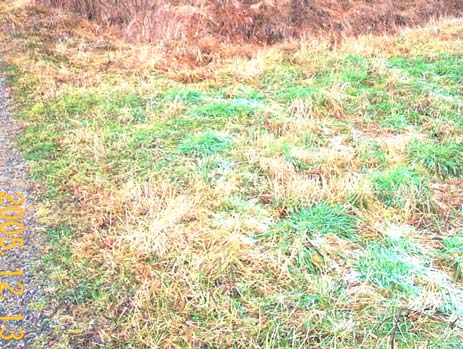

51 Bilaga 5 5/1295 fornminne minnessten Se bilaga 6 Eva Jonsson Sidan

52 Bilaga 5 Lågspänning 0,4kV Station Repelsbo Transformatorstationen är en seriesatellitstation med transformator 100kV. Stationen placeras enligt bygglovsritning. Befintliga lågspänningskablar klipps av och skarvas 1. Direktservis till Gunnarsbo 1:8 säkring 35 Kabeln N1XE 4G50 skarvas med befintlig serviskabel N1XV Direktservis till Repelsbo 1:1 säkring 35 Kabeln N1XE 4G50 skarvas med befintlig serviskabel N1XV Direktservis till Repelsbo 1:2 säkring 35 Kabeln N1XE 4G10 skarvas med befintlig serviskabel N1XV 10. Befintlig transformator raseras. Eva Jonsson Sidan

53 Bilaga 5 Station Gunnarsbo Transformatorstationen är en kopplingsstation med en transformator på 200kV. Stationen placeras enligt bygglovsritning. Befintliga lågspänningskablar klipps av och skarvas 1. Kabel N1XE 4G50 skarvas med kabel N1XV 50 till SSL säkring Direktservis till Gunnarsbo 1:11 säkring 35 Kabeln N1XE 4G50 skarvas med befintlig serviskabel N1XV 50. Befintlig transformator raseras. Eva Jonsson Sidan

54 Bilaga 5 Station Blodåsen Transformatorstationen är en seriesattelitstation med en transformator på 100kV. Stationen placeras enligt bygglovsritning. Befintliga lågspänningskablar klipps av och skarvas. 1. Kabeln N1XE 4G10 förläggs fram till solpel skarvas med befintlig serviskabel N1XV 10 till Stora Bredäng 1:2 Säkring Kabel N1XE 4G50 förläggs till skarv med KKD 50 i stopel till servis Stora Bredäng 1:27 Säkring Kabel N1XE 4G10 läggs i samma schakt som högspänningen söderut fram till pumpstation skarvas med EKKC 10 servis Säkring 35 Eva Jonsson Sidan
