Byggteknikens grunder BYGA93 (12 hp) För betyg 3 krävs minst 70 poäng (max 140 poäng)

Transkript

1 Karlstads universitet 1(15) ens grunder BYGA93 (12 hp) Tentamen Tid Torsdag 15/3 2012, OBS. kl Plats Karlstads universitet Ansvariga Kenny Pettersson Stefan Frodesson Mikael Götlind Hjälpmedel Betygsgränser Information Miniräknare För betyg 3 krävs minst 70 poäng (max 140 poäng) Tentans innehåll omfattar 5 områden: Byggmaterial 20 p 40 p Ritningar 20 p Energi och besiktning 20 p Stadsbyggnad och arkitektur 40 p Byggmaterialdelen utgörs av skrivfrågor. På byggmaterialdelen ges inga minuspoäng för felaktigt svar. Resten av tentan är flervalsfrågor. Då gäller: Korrekt svar ger +2 poäng Felaktigt svar ger 1 poäng Ej besvarad fråga ger 0 poäng Till flervalsfrågorna använder ni svarsbladet sist i tentamen för att lämna in era svar. Kontrollera att namn och personnummer angivits på svarsbladet. Tentamensresultatet anslås på kurssidan på It s learning. Lycka till!

2 Karlstads universitet 2(15) BYGGNADSMATERIAL Fråga 1-10:Skriv ditt svar på lösningsblad. Det är okej att svara på mer än en fråga samma lösningsblad. Var tydlig med vilken fråga det är ni svarar på. 1. Varför är gipsskivor brandsäkra? (2 p) 2. Vad menas med flytande golv? (2 p) 3. Vad finns det för olika typer av byggfolie? (2 p) 4. Vad används byggfolie till? (1 p) 5. Vad kallas cellplast med ett mer vardagligt namn och vad är dess egenskaper? (3 p) 6. Ge exempel på byggnadsmaterial som tillhör grovkeramik? (2 p) 7. Vilka biologiska angrepp kan vara till nackdel för träkonstruktioner? (2 p) 8. Ge ett exempel på en träbaserad värmeisolator? (1 p) 9. Vilka är betongens egenskaper som byggmaterial? (3 p) 10. Vilka är de typiska egenskaperna för lättbetong jämfört med vanlig betong? (2 p)

3 Karlstads universitet 3(15) BYGGNADSTEKNIK Fråga 11-14: Ett ellerflera alternativ är korrekt/a. Ringa in dina svarsalternativ på svarsbladet. 11. En vägg är brandklassad EI 120. Vilken/vilka av nedanstående krav måste uppfyllas? A. Bestående bärförmåga under viss tid B. Bestående avskiljande funktion under viss tid C. Bestående isolerande funktion under viss tid D. Bestående estetisk funktion under viss tid E. Dörrar i väggen måste vara utrustade med automatisk stängning F. Kraven ska vara uppfyllda under 120 minuter G. Kraven ska vara uppfyllda under 2 minuter H. Väggen måste ha en tjocklek på 120 cm 12. Vilket/Vilka av följande påståenden stämmer? A. Makadam är ett kapillärbrytande grundläggningsmaterial B. Platta på mark med ovanpåliggande värmeisolering och träreglar är en grundkonstruktion förknippad med fuktproblem. C. En platonmatta kan användas som sockelelement D. Prefabricerad betongstomme innebär att stommen gjuts på byggplatsen E. Alla byggnader som är högre än 2 våningar tillhör brandteknisk byggnadsklass Vilken/vilka av nedanstående alternativ kan ingå i ett plåttak? A. Syll B. Gummiduk C. Råspont D. Vattenpass E. Kramlor F. Ströläkt G. Falsningar H. Tegelpannor 14. Vilken/vilka av nedanstående alternativ kan ingå i en träregelvägg med tegelfasad? A. Kramlor B. Mineralull C. Lecablock D. Bärläkt E. Betongpannor F. Trossbotten

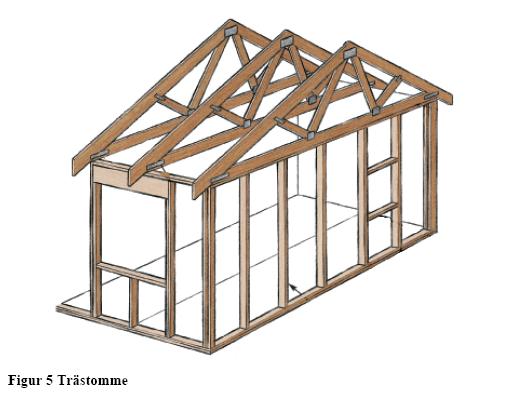

4 Karlstads universitet 4(15) Fråga 15-18: Endast ett alternativ är korrekt. Skriv ditt svarsalternativ i rutan på svarsbladet. Vilken del i en trästomme överensstämmer med följande begrepp? 15. Avväxling G F 16. Regel 17. Hammarband 18. Syll I K H A E D C B Fråga 19-22: Endast ett alternativ är korrekt. Skriv ditt svarsalternativ i rutan på svarsbladet. Vad heter delarna i takstolen? Följande benämningar finns att välja mellan till fråga 10-14: A. Underram E. Hanbjälke B. Mellanram F. Kil C. Överram G. Grums D. Avväxling H. Överslag

5 Karlstads universitet 5(15) RITNINGAR Fråga 23-24: Endast ett alternativ är korrekt. Skriv ditt svarsalternativ i rutan på svarsbladet. Para ihop nedanstående gråmarkerade ytor med rätt benämning. 23. Se figur nedan: 24. Se figur nedan. Frågan avser de två mörkgrå areor som visas med pilar. Plan 2 i ett flerbostadshus Följande benämningar finns att välja mellan till fråga 23-24: A. Biarea B. Byggnadsarea C. Brukararea D. Boarea E. Bruttoarea F. Rumshöjd G. Öppen area H. Sluten area

6 Karlstads universitet 6(15) Fråga 25-28: Endast ett alternativ är korrekt. Skriv ditt svarsalternativ i rutan på svarsbladet. Para ihop nedanstående ritningssymboler med rätt benämning? Följande benämningar finns att välja mellan till fråga 25-26: A. Gräns för arbetsområde B. Tomtgräns C. Stängsel D. Strömmande vatten E. Natursten F. Stödmur G. Slänt med skarp gräns H. Tvåsidig mur Para ihop nedanstående ritningssymboler med rätt benämning? Följande benämningar finns att välja mellan till fråga 27-28: A. Schakt för installationer B. Dörr med glasning C. Skjutfönster D. Skylt för utrymning E. Fönster F. Ramp G. Fönster H. Elskåp I. Hiss-schakt J. Spis K. Pardörr L. Trappa M. Fläktkåpa i kök N. Skjutdörr

7 krafferingar Karlstads universitet 7(15) Fråga 29-32: Endast ett alternativ är korrekt. Skriv ditt svarsalternativ i rutan på svarsbladet. Para ihop nedanstående materialskrafferingar med rätt benämning? rafferingar 31. Materialsymbol som pilen pekar på Sektion genom Yttervägg i villa 32. Följande benämningar finns att välja mellan till fråga 29-32: A. Markkontur B. Bergkontur C. Lättklinker D. Lättbetong E. Tegel F. Natursten G. Tegel H. Mineralull I. Makadam J. Grus K. Tätskikt L. Cellplast M. Betong N. Trä

8 Karlstads universitet 8(15) ENERGI OCH BESIKTNING Fråga 33-35:Ett ellerflera alternativ är korrekt/a. Ringa in dina svarsalternativ på svarsbladet. VID BERÄKNINGAR; BORTSE FRÅN VÄRMEÖVERGÅNGSTAL. 33. Vilket/vilka av nedanstående alternativ kring transmissionsförluster är rätt. A. En 30 cm tjock timmervägg kommer ha ett U-värde på ca 0,47 och värmeledningsförmågan hos trä antas till 0,14 W/m 2 C. B. Det kommer krävas ett effekttillskott på 500W för att hålla inomhustemperatur +20 C då utomhustemperaturen är -20 C för motverka transmissionsförlusterna genom en fönsteryta på 15m 2 med ett U-värde på 1.2. C. 100mm mineralull (λ=0,04 W/m C) har lika bra värmemotstånd som 300mm lättbetong(λ=0,12 W/m C). D. En fastighet på 150m 2 som förbrukar kWh för uppvärmning har en energiprestanda på 220kWh/m 2 E. Om en fastighet har ΣUApå 220W/ C kommer energiförbrukningen för transmissionsförlusterna vara kWh för att upprätthålla +21 C inomhus då medeltemperaturen under 75dygn är -1,5 C 34. Vilket/vilka av följande alternativ stämmer för energideklaration? A. Alla byggnader berörs B. Det finns ett referensvärde som aktuell byggnad jämförs med. C. Deklarationen utförs av villaägaren med sammanställs av någon som vet hur byggnader fungerar. D. Energideklarationer behövs bara göra om säljaren vill det. 35. Vilket/vilka av följande påståenden stämmer för energianvändningen och energiförluster i bostäder? A. En normal villas årliga energiförbrukning är kWh B. De byggnadstekniska energiförlusterna är varmvatten, transmission, ventilation, luftläckage och solinstrålning. C. En fastighets effektbehov ökar om man bygger ut sin villa. D. En fastighets energibalans är en beskrivning på värmekällans (t.ex. värmepump) tillskott i en fastighet i förhållande till alla utgående energiförluster. E. Strålning påverkar inte oss människor när vi är inomhus.

9 Karlstads universitet 9(15) Fråga 36-37: Ett eller flera alternativ är korrekt/a. Ringa in dina svarsalternativ på svarsbladet. VID BERÄKNINGAR; BORTSE FRÅN VÄRMEÖVERGÅNGSTAL. 36. Vilket eller vilka av följande påståenden stämmer? A. Effekt är lika med energi * tid. B. Relativ fukthalt varierar med temperaturförändringar fast fukthalten är konstant. C. Diffusion kallas den fukttransport av vatten som transporteras via grundkonstruktionen. D. Sveriges elproduktion påverkas inte av våra grannländer utan Sverige klarar sig på egen producerad el baserad på vatten-, och kärnkraft. E. Ofrivilligt luftläckage kan ge stora energikostnader. F. Fukt i ångfas skapar inga problem i en fastighet utan det är endast vatten i vätskefas som byggnaden ska skyddas mot. 37. Vilket eller vilka av följande påståenden stämmer? A. Om en takkonstruktionär designad enligt, 12mm träpanel (λ=0,14 W/m C) och 100mm sågspån (λ=0,08 W/m C) har dessa två skikt ett U-värde på 1,0W/m 2 C B. Om du tilläggsisolerarkonstruktionen från uppgift A med 200mm mineralull (λ=0,04 W/m C) kommer U-värdet vara ca 0,16W/m 2 C. C. Fönstrens U-värden brukar ligga från 5,0-10,0W/m2 C D. Om en villa med direktel har medel effektbehovet 3kW under 100 dagar kommer el notan att bli 5 000kr om elen kostar 1,4kr/kWh. E. En normal villas effektbehov är 5-7kW F. Ett U-värde beskriver ett materials motstånd mot värme. Formler Effekt Q trans = UA(t inne -t ute ) Q vent= 0,33*V*oms*(t från -t till ) Q läck= 0,33*V*oms läck *(t från -t till ) Q energibehov = Q trans + Q vent + Q läck U=1/R R = d/λ R tot = R 1 +R 2...

10 Karlstads universitet 10(15) ARKITEKTUR OCH STADSBYGGNAD Fråga 38-40: Endast ett alternativ är korrekt. Skriv ditt svarsalternativ i rutan på svarsbladet. Para ihop nedanstående stadsplanemönster med rätt tidsperiod? Följande årtal finns att välja mellan till fråga 38-40: A D B E C F talets början

11 Karlstads universitet 11(15) Fråga 41-43:Endast ett alternativ är korrekt. Skriv ditt svarsalternativ i rutan på svarsbladet. 41. Enligt den svenska plan- och bygglagen är det kommunerna som har huvudansvaret för den fysiska planeringen (det s.k. kommunala planmonopolet). Vilka är de tre vanligaste kommunala plantyperna när det gäller fysisk planering i Sverige idag? A. Dispositionsplan, regionplan och områdesplan B. Områdesbestämmelser, översiktsplan och detaljplan C. Områdesplan, regionplan och fastighetsplan D. Översiktsplan, regionplan och detaljplan 42. Till vilket landskap hör huset här nedan? 43. Till vilket landskap hör huset här nedan? Följande landskap finns att välja mellan till fråga 41-43: A. Värmland B. Småland C. Ångermanland D. Skåne E. Blekinge F. Gotland G. Östergötland H. Gästrikland I. Dalsland J. Dalarna

12 Karlstads universitet 12(15) Fråga 44-49:Endast ett alternativ är korrekt. Skriv ditt svarsalternativ i rutan på svarsbladet. 44. Till vilken av de klassiska antika kolonnordningarna hör nedanstående kolonn (kolonnbas och kapitäl)? Följande svar finns att välja mellan till fråga 44 : A. Dorisk B. Jonisk C. Korintisk D. Romersk kompositaordning E. Toskansk ordning Under vilken tidsepok var följande arkitekturstilar dominerande: 45. Funktionalism och modernism 46. Jugend 47. Gotik (originalet - ej som nystil) 48. Postmodernism 49. Nyklassicism (Swedish Grace) Följande årtal finns att välja mellan till fråga 45-49: A och 1200-talet B och 1400-talet C talet D E F G H I J K L M N O P

13 Karlstads universitet 13(15) Fråga 50-51: Endast ett alternativ är korrekt. Skriv ditt svarsalternativ i rutan på svarsbladet. 50. Till vilken tidsepok hör huset i figuren nedan? 51. Till vilken tidsepok hör huset i figuren nedan? Följande årtal finns att välja mellan till fråga 50-51: A talet B talet C talet D E F G H I J K L M N O P Q R idag

14 Karlstads universitet 14(15) Fråga 52-54: Ett eller flera alternativ är korrekt/a. Ringa in ditt/dina svarsalternativ på svarsbladet. 52. Vilket/vilka av nedanstående alternativ stämmer för Nymodernismen? A B C. Små glasytor D. Stora glasytor E. Hårdträpartier F. Mycket dekorationer G. Branta tak H. Inga balkonger 53. Vilka karaktärsdrag kännetecknar Jugendstilen? A. Växtmotiv B. Klassisk stil C. Flacka tak D. Mörka fasader E. Kantiga former F. Mjuka välvda former G. Tvåluftsfönster spröjsade i fyra rutor H. Inga balkonger 54. Vilket/vilka av nedanstående alternativ stämmer för Nationalromantiken? A B C. Mjuka välvda former D. Ljusa fasader E. Småspröjsade fönster F. Inga balkonger G. Lusthus H. Flacka tak

15 Karlstads universitet 15(15) Namn Personnummer SVARSBLAD ens grunder BYGA OBS! Svara med VERSALER eller RINGA IN rätt svar Svar Poäng Svar Poäng Byggnadsteknik 40 Energi och besiktning A B C D E F G H 33 A B C D E 12 A B C D E 34 A B C D 13 A B C D E F G H 35 A B C D E 14 A B C D E F 36 A B C D E F A B C D E F 16 Stadsbyggnad och arkitektur A B C D E F G H A B C D E F G H A B C D E F G H 47 Ritningar A B C D E F G H A B C D E F G H A B C D E F G H 29 Summa 30 Byggmaterial 20 (för rättning, ifylles ej) 31 nr p Summa Betyg Summa Totalsumma
