3 Överensstämmelsedeklaration Tillverkare: InFocus Corporation, SW 68th Parkway, Suite 200, Portland, Oregon USA Härmed intygar vi på eget ansvar att denna projektor uppfyller kraven i följande direktiv och normer: ErP-direktivet 2009/125/EG EMC-direktivet 2004/108/EG EMC: EN 524:2010, EN 522:2010, EN :2006+A1:2009+A2:2009, EN :2008 Lågspänningsdirektivet 2006/95/EG Säkerhet: IEC 609-1: 2005;EN 609-1:2006 +A11:2009 R&TTE-direktivet: 1999/5/EC ETSI: EN , EN Produktens mottagardel är en kategori III-enhet enligt EN Varumärken Apple, Macintosh och PowerBook är varumärken eller registrerade varumärken som tillhör Apple Computer, Inc. IBM är ett varumärke eller registrerat varumärke som tillhör International Business Machines, Inc. Microsoft, PowerPoint och Windows är varumärken eller registrerade varumärken som tillhör Microsoft Corporation. Adobe and Acrobat är varumärken eller registrerade varumärken som tillhör Adobe Systems Incorporated. DLP, DLP Link och DLP:s logotyp är registrerade varumärken som tillhör Texas Instruments och BrilliantColor är ett varumärke som tillhör Texas Instruments. InFocus, In Focus, och INFOCUS (stiliserat) är antingen registrerade varumärken eller varumärken som tillhör InFocus Corporation i USA och andra länder. OBS! Denna produkt product täcks av WEEE-direktivet för avfallshantering av elektrisk och elektronisk utrustning (2002/96/EC). WEEE-direktivet kräver att utrustningen samlas in och behandlas skilt från vanligt hushållsavfall i alla EU:s medlemsländer. Följ anvisningarna från din lokala miljömyndighet eller fråga hos återförsäljaren om insamlings- eller återvinningsalternativ. Varning från FCC Denna enhet överensstämmer med avsnitt 15 i FCC-bestämmelserna. Användningen är underkastad följande två omständigheter: (1) denna enhet får inte orsaka skadlig interferens, och (2) denna enhet måste acceptera all interferens som tas emot, inklusive interferens som kan orsaka bristfällig funktion. Observera: Denna utrustning har testats och funnits uppfylla begränsningarna för en Klass B digital enhet enligt avsnitt 15 av FCC reglerna. Dessa begränsningar är avsedda att ge rimligt skydd mot skadliga störningar i heminstallationer. Denna utrustning genererar, använder och kan utstråla radiofrekvensenergi och kan, om den inte installeras och används i enlighet med instruktionerna, orsaka skadliga störningar på radiokommunikationer. Det finns dock inga garantier för att störningar inte kommer att uppstå i en viss installation. Om denna utrustning orsakar störningar med skadlig inverkan på radio- eller TV-mottagning, vilket kan avgöras genom att utrustningen stängs av och sätts på, uppmanas användaren att försöka rätta till störningarna genom ett vidta en eller fler av följande åtgärder: --Rikta om eller flytta på mottagarantennen. --Öka avståndet mellan utrustningen och mottagaren. --Koppla utrustningen till ett uttag i en annan strömkrets än den som mottagaren är ansluten till. --Rådfråga återförsäljaren eller en erfaren radio-/tv-tekniker. Ändringar eller modifikationer som inte uttryckligen har godkänts av InFocus Corp. Kan medföra att rätten att använda utrustningen förverkas. CE-varning Denna produkt anses tillhöra Klass A på EU-marknaden. Kanada Denna Klass B digitala apparat uppfyller kanadensiska ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Denna enhet överensstämmer med RSS-210 i Industry Canada Rules. Användning tillåts på dessa två villkor: 1) Denna enhet får inte orsaka störningar, och 2) denna enhet måste acceptera all interferens, inklusive interferens som kan orsaka bristfällig funktion hos enheten. Ce dispositif est conforme à la norme CNR-210 d'industrie Canada applicable aux appareils radio exempts de licence. Son fonctionnement est sujet aux deux conditions suivantes: (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable. 1

4 Myndighetsgodkännanden culus Andra landsspecifika godkännandeprocesser kan vara tillämpliga. Se produktens certifieringsetikett. Detta dokument gäller för myndighetsregistrerade modellen IN3924/IN3926. Ingångsspänning: Vac, 3,2A, -60Hz InFocus förbehåller sig rätten att när som helst och utan föregående meddelande ändra produkterbjudanden och produktspecifikationer. 2

5 Innehållsförteckning Inledning 5 Projektorns placering 7 Ansluta en datorkälla 8 VGA-anslutning 8 HDMI-anslutning 8 Ansluta strömmen 8 Valfria datoranslutningar 8 Visa en bild 9 Justera bilden 10 Ansluta en videoenhet 11 Videoanslutningar 11 Kompositvideoanslutning 11 VGA-anslutning 11 Komponentvideoanslutning 11 S-videoanslutning 11 Stänga av projektorn 12 Felsöka installationen 12 Använda fjärrkontrollen 20 Använda ljud 21 Använda -knapparna på knappsatsen 22 Optimera datorbilder 23 Presentationsfunktioner 23 Optimera videobilder 24 Anpassa projektorn 24 Använda menyerna 25 Grundmeny 26 Avancerad meny 27 Kontrollera projektorn i en LAN-miljö 31 Fjärrkontrollera projektorn via en webbläsare 32 Visar bilder via ifpresenter 36 Visa bilder med en USB-lagringsenhet 39 LiteBoard läspenna 41 Ladda läspennans batteri 41 Använda läspennan 41 Placera läspennan och undvika skuggor 41 Använda fler än en läspenna 42 3 Läspennans funktioner 43 Knappar och läspennans spets 43 Felsöka LiteBoard 44 Underhåll 45 Rengöra objektivet 45 Använda säkerhetslåset 45 Byta projektorlampa 46

6 Viktiga överväganden för driftsäkerhet Läs anvisningarna i denna handbok för korrekt start och avstängning av projektorn. Följ alla varningar och försiktighetsåtgärder i bruksanvisningen och på projektorn. Placera projektorn horisontellt med en lutning som inte överskrider 15 grader. Placera projektorn på minst 1,2m avstånd från eventuella varmluftsintag eller ventiler. Blockera inte ventilationsöppningarna. Placera projektorn på en plats med god luftcirkulation och utan något som kan blockera luftintag och utblåsventiler. Placera inte projektorn på en bordsduk eller andra mjuka föremål som kan blockera ventilerna. Placera inte projektorn i direkt solljus, på fuktiga, oljiga eller dammiga platser eller där den kan komma i kontakt med rök eller ånga. Vidrör inte eller blockera projektorns objektiv med något föremål eftersom det kan skada projektorns objektiv. Repor, spår eller andra objektivskador tacks inte av produktgarantin. Titta inte direkt in i objektivet när projektorn används. Tappa inte projektorn. Spill inte vätska på projektorn. Spilld vätska kan skada projektorn. Använd den medföljande nätsladden. Anslut nätsladden till ett jordat uttag. Vi rekommenderar att du använder en skarvdosa med överströmsskydd. Överbelasta inte vägguttag. Håll i kontakten, inte kabeln när du tar ut nätsladden. Tvätta händerna när du hanterat kablarna som medföljer produkten. Projektorns fjärrkontroll använder batterier. Kontrollera att batteriernas polaritet (+/-) ligger rätt. Kasta batterierna enligt lokala föreskrifter. Använd takmontering godkänd av InFocus för korrekt montering, ventilation och installation. Garantin gäller inte för skador orsakade av icke-godkänd takmontering eller vid installation på olämplig plats. När projektorn är takmonterad måste du sätta på dig skyddsglasögon innan du öppnar luckan till lampan för att undvika att skada ögonen. Låt kvalificerad servicepersonal utföra all service. Att själv utföra service på projektorn kan vara farligt och gör garantin ogiltig. Använd endast reservdelar angivna av InFocus. Icke godkända delar kan orsaka brand, elektrisk stöt eller skador och kan göra garantin ogiltig. Bara äkta InFocus-lampor testas för användning i denna projektor. Risk för elektriska stötar och brand vid användning av lampor som inte är godkända av InFocus och kan göra garantin ogiltig. Hg - Lampan innehåller kvicksilver. Hantera den i enlighet med lokala lagar för sopsortering. Se Projektorn använder en kvicksilverlampa med högt tryck. Lampan kan sluta fungera i förtid eller spricka med ett poppande ljud om den skakas, skrapas eller hanteras när den är varm. Risken för lampfel eller spricka ökar också med lampans ålder, ersätt lampan när du ser meddelandet Byt lampa. Om lampan mot förmodan skulle spricka kan bitar slungas ut från projektorns ventiler. Kontrollera att inga människor, mat eller dryck befinner sig under eller runt projektorn, dvs. inom de områden som är märkta med "X" nedan. 2,4m 1,5m Följ dessa instruktioner för att garantera bildkvaliteten och lampans livslängd under projektorns livslängd. Underlåtenhet att följa dessa instruktioner kan påverka garantin. Se garantibroschyren för fullständig information om garantin. 1 m 0,6 m 1 m 4

7 Inledning Din nya digitala projektor är lätt att ansluta, använda och underhålla. Projektorn är flexibel nog för att användas till både professionella presentationer och videovisning hemma. IN3924 har äkta XGA 1024 x 768 upplösning och IN3926 har äkta WXGA 1280 x 800 upplösning. Den är kompatibel med ett flertal datorer och videoenheter. knappsats Produktspecifikationer Besök för att läsa det senaste om din multimediaprojektor, eftersom de kan komma att ändras utan förvarning. Tillbehör Projektorns medföljande standardtillbehör beskrivs i listan i den medföljande snabbstartsdokumentationen. Tillbehör som kan köpas som tillval hittar du på vår webbplats eller hos närmsta återförsäljare eller fackhandlare. objektiv fjärrkontrollmottagare (IR) Registrering på nätet Registrera projektorn på vår webbplats för att aktivera garantin och få produktuppdateringar, meddelanden och registreringsincitament. fokus kontakt för strömsladd anslutningspanel fjärrkontrollmottagare (IR) 5

8 Anslutningspanel Projektorn har anslutningar för både datorer och videoenheter inklusive följande: HDMI VGA-dator (2) S-video Kompositvideo Bildskärmsutgång (för externa bildskärmar) Ljudingångar (1 RCA; 2 3,5 mm) Ljudutgång Mikrofoningång USB A (2 - för presentationer från en USB-flashenhet och för anslutning av mus, tangentbord eller trådlös adapter) USB Mini B (för video över USB) USB B (för presentationsbildspel/liteboard Wand-kontroll och uppgradering av inbyggd programvara) LAN (RJ45 för nätverkskontroll och video över LAN) 12 volt likströmsutmatning (för skärmutlösaren) RS232 (Seriella kommandokoder tillgängliga på ljudutgång Ljudingån mikrofon in S-video monitor ut kompositvideo dator 12V likströmsutmatning HDMI RS 232 säkerhetslås USB typ B USB mini LAN USB typ A 6

9 Projektorns placering För att avgöra bästa placering av projektorn bör du utgå från projektionsskärmens storlek och form, eluttagens placering i rummet och avståndet mellan projektorn och övrig utrustning. Här följer några allmänna riktlinjer: Placera projektorn på en plan yta i rät vinkel mot skärmen. IN3924 måste vara minst 1 m från projektionsskärmen och IN3926 måste vara minst 1,3 m från projektionsskärmen. Om projektorn installeras i taket, rekommenderar vi starkt att du använder takfästen godkända av InFocus för ordentlig montering, ventilation och installation. Se installationsguiden som medföljer InFocus takmonteringssats (art.nr. PRJ-MNT-UNIV) för ytterligare information. Garantin gäller inte för skador orsakade av icke-godkänd takmontering eller vid installation på olämplig plats. För att vända bilden upp och ned, se "Takmontering" på sida 28. Vi rekommenderar att du använder en takmontering som är godkänd av InFocus. Placera projektorn på önskat avstånd från projektionsskärmen. Avståndet från projektorns objektiv till skärmen och videoformatet avgör den projicerade bildens storlek. Bildförskjutningen för IN3924 är 115 % +/-5%. Detta betyder att om du har en bild som är 1,5 meter hög från en bordsmonterad projektor kommer nederkanten av bilden att vara 22,9 cm ovanför objektivets centrumlinje. Bildförskjutningen för IN3926 är 113% +/-5%. Detta betyder att om du har en bild som är 1,5 meter hög från en bordsmonterad projektor kommer nederkanten av bilden att vara 19,8 cm ovanför objektivets centrumlinje. Diagonal skärmstorlek (tum/ m) Tabell 1: IN3924 (XGA) skärmstorlek Den projicerade bildens bredd (tum/m) /1,3m 40 /1,0m 19 /0,5m 60 /1,5m 48 /1,2m 23 /0,6m 70 /1,8m 56 /1,4m 27 /0,7m 80 /2,0m 64 /1,6m 31 /0,8m 100 /2,5m 80 /2,0m 38 /1,0m Diagonal skärmstorlek (tum/ m) Tabell 2: IN3926 (WXGA) skärmstorlek Den projicerade bildens bredd (tum/m) 60 /1,5m 51 /1,3m 19 /0,5m 70 /1,8m 59 /1,5m 22 /0,6m 90 /2,3m 76 /1,9m 29 /0,7m 100 /2,5m 85 /2,2m 32 /0,8m 120 /3,1m 102 /2,6m 38 /1,0m Avstånd till skärmen (tum/m) Avstånd till skärmen (tum/m) 60 -bild (höjd) Projektionsvinke l 248 bildens bas ligger 23 cm ovanför objektivets mitt objektivets mitt 162 Skruvar för takmontering: M4x8 (max. L= 8 mm) Enhet: mm 109 7

10 Ansluta en datorkälla VGA-anslutning Anslut ena änden av den medföljande datorkabeln till Computer 1/Computer 2- anslutningen på projektorn och den andra till VGA-uttaget på datorn. Om du använder en bordsdator behöver du först ta bort monitorkabeln från datorns videoutgång. HDMI-anslutning HDMI är ett standardiserat, okomprimerat, heldigitalt ljud-/videogränssnitt. HDMI ger ett gränssnitt mellan källor som digitalboxar, DVD-spelare och förstärkare och projektorn. Koppla in en HDMI-kabel i videoutgångskontakten på videoenheten och i HDMI-kontakten på projektorn. Ansluta strömmen Anslut den svarta nätsladden till Power-anslutningen på projektorns baksida och den andra till ett eluttag. Om Strömsparlägesfunktionen är avstängd blinkar strömlysdioden i statusindikatorpanelen (sida 12) blå. Om Strömsparlägesfunktionen är påslagen lyser strömdlysdioden stadigt blå. Funktionen är avstängd som standard. Du kan ändra dessa inställningar, se sida 29. Obs: Använd alltid den nätsladd som medföljer projektorn. Valfria datoranslutningar För att få ljud från projektorn ansluter du en ljudkabel (tillvald kabel, medföljer inte) till datorn och till Audio In kontakten på projektorn. Du kan även behöva en adapter. anslut VGA-kabel ansluta HDMI anslut strömmen ansluta ljudkabel Om du använder en stationär dator och vill se bilden på datorskärmen såväl som projektionsskärmen ansluter du bordsdatorns kabel till Computer 1 och borddatorns bildskärmkabel till Monitor out-kontakten på projektorn. 8

11 Visa en bild Tryck på Power knappen. Strömlysdioden lyser blå och fläkten körs igång. När lampan slocknar visas startskärmen. Det kan ta upp till en minut innan bilden uppnår full ljusstyrka. tryck på strömknappen Visas ingen startskärm? Hjälp finns på sida 13. Starta datorn eller videoenheten. Bilden ska nu visas på projektionsskärmen. Om inte, tryck på knappen Source på projektorns knappsats eller fjärrkontrollen. starta datorn eller videokällan Om du använder en VGA-kabel för anslutning av datorn till projektorn: Om du använder en bärbar dator, se först till att den externa videoporten är aktiverad. På många bärbara datorer aktiveras inte den externa videoporten automatiskt när en projektor ansluts. Vanligtvis används en knappkombination som FN + F8 eller en CRT/LCD-knapp för att slå av och på en externa bildskärm. Leta efter en funktionsknapp märkt CRT/LCD eller en funktionsknapp med en bildskärmssymbol. Tryck på FN och den märkta funktionsknappen samtidigt. Läs dokumentationen till den bärbara datorn för mer information om knappkombinationerna för din bärbara dator. aktivera den externa porten på den bärbara datorn bildskärmsknapp eller LCD/CRT-knappen FN-knappen Ingen bild från en bärbar dator? Försök med att trycka på Auto-knappen på projektorns knappsats eller Auto Image-knappen på fjärrkontrollen. Hjälp finns på sida 13. 9

12 Justera bilden Vid behov kan projektorn justeras i höjdled genom att trycka på spärrknappen till höjningsfoten för att förlänga foten. Rotera vid behov horisonteringsfoten baktill på projektorn. justera höjden hissfot frigöringsknapp höj/sänkbara fötter Placera projektorn på önskat avstånd från skärmen i 90 graders vinkel gentemot skärmen. Se sida 7 för en förteckning över bildstorlekar vid olika avstånd. justera avstånd Justera skärpan. justera skärpan Om bilden inte är rätvinklig måste du först kontrollera att projektorn är vinkelrät mot skärmen. Om bilden är större eller mindre längst ner eller längst upp trycker du på den övre Keystone-knappen för att minska den övre delen av bilden, och på den nedre Keystone-knappen för att minska den nedre delen. Om vänster eller höger sida av skärmen är större eller mindre än den andra kan du vrida projektorn till vänster eller höger några grader för att få bilden rätvinklig. Justera Kontrast eller Ljusstyrka från Grundmeny. Se sida 26 för anvisningar till dessa menyjusteringar. justera keystone justera Grundmeny ( Grundmeny ) MDL: IN3924 FW: 1.02 Bildförhållande Auto Auto bild Verkställ Ljusstyrka Kontrast Auto. trapetskorr. Av Keystone 0 Förinställningar Presentation Skärpa 16 Volym 16 Mikorofonvolym 8 Takmontering Av Avancerad meny 10

13 Ansluta en videoenhet Du kan ansluta videoenheter som videobandspelare, DVD-spelare, videokameror, digitalkameror, spelkonsoler, HDTV-mottagare och TV-mottagare till projektorn. Du kan ansluta ljud direkt till projektorn för att få ljud från den inbyggda högtalaren, eller förbigå projektorns ljudsystem och ansluta ljudet direkt från källan till en stereo eller ett hemmabiosystem. Du kan ansluta projektorn till de flesta videoenheter som kan avge en videosignal. Det går inte att direktansluta en koaxialkabel från ett kabelteve eller satellittevebolag, signalen måste passera en mottagare först. Exempel på mottagare är digitalkabelboxar, videobandspelare, digitalvideoinspelare och satellitteveboxar. I det här fallet räknas alla typer av enheter som kan ändra kanaler som en mottagare. Innan du ansluter projektorn bör du bestämma vilket bildförhållande du vill använda. Du kommer åt projektorns inställningar för Bildförhållande från knappen Resize på fjärrkontrollen eller via Grundmeny i projektorn. Se sida 26 för mer information. Videoanslutningar Inga videokablar medföljer projektorn. Du kan beställa kablar från InFocus eller skaffa dem på egen hand. HDMI-anslutning HDMI är ett standardiserat, okomprimerat, heldigitalt ljud-/videogränssnitt. HDMI ger ett gränssnitt mellan källor som digitalboxar, DVD-spelare och förstärkare och projektorn. Koppla in en HDMI-kabel i videoutgångskontakten på videoenheten och i HDMI-kontakten på projektorn. VGA-anslutning Om videoenheten har en 15-polig VGA-utgång ansluter du ena änden av den medföljande datorkabeln till videokällans VGA-anslutningen. Det är möjligt att videoenhetens uttag på är märkt med "Till bildskärm". Anslut datorkabeln antingen till Computer 1 eller Computer 2-anslutningen på projektorn. Komponentvideoanslutning Om HD-videoenheten har anslutningar för komponentvideo kan en Komponent till VGA-adapter (tillval) användas. Anslut komponentkabeln till videoenheten. Anslut den andra änden av komponentkabeln till adaptern och anslut adaptern till uttaget Computer 1 eller Computer 2. S-videoanslutning Anslut det S-videokabeln kontakt till videoutgången på videoenheten. Anslut den andra kontakten till S-video uttaget på projektorn. Ljud För datorljudkontakten, anslut en 3,5 mm stereokabel till Audio In-uttaget på projektorn och till din källa. Om din källa använder RCA ljudkontakter måste en Y- kabel eller adapter användas. För RCA-ljudkontakten, anslut en RCA-stereokabel till Audio/L och Audio/R kontakterna på projektorn och till din källa. (Obs: En separat ljudanslutning krävs inte för inmatning från HDMI-källa.) Kompositvideoanslutning Anslut det gula kontaktdonet på kompositvideokabeln till videoutgången på videoenheten. Anslut den andra gula kontakten till den gula video kontakten på projektorn. 11

14 Stänga av projektorn Auto Avstängn. tid Projektorn har även funktionen Auto Avstängn. tid som gör att lampan stängs av automatiskt när inga aktiva källor upptäcks och användaren varit inaktiv i 30 minuter. Funktionen är avstängd som standard. Du kan ändra tidsinställningen, se sida 29. Stänga av projektorn Tryck på strömbrytaren på fjärrkontrollen eller knappsatsen för att stänga av projektorn. Lampan stängs av och strömindikatorn blinkar blå i en minut medan fläktarna fortsätter att gå för att kyla ned lampan. Om funktionen Strömsparläge är påslagen och när lampan har svalnat lyser lysdioden blå och fläkten stannar. Om funktionen Strömsparläge är avstängd och när lampan har svalnat blinkar lysdioden blå och fläkten stannar. Dra ut nätsladden ur eluttaget för att helt stänga av strömmen till projektorn. Felsöka installationen Om bilden visas korrekt, hoppa till nästa avsnitt. Om inte, gör en felsökning av installationen. Statuspanelen längst upp på projektorn anger projektorns status och kan vara till hjälp vid felsökningen. Tabell 3: Statuslampornas beteende och innebörd Statusindikatorlampa POWER: Solid blå POWER: Blinkar blå POWER: Blinkar blå TEMP: Blinkar rött LAMP: Blinkar rött POWER: Solid blå TEMP: Blinkar rött LAMP: Blinkar rött Innebörd 1. Om Strömsparlägesfunktionen är på är projektorn inkopplad. 2. Strömmen är på och projektorn kan användas. 3. Projektorn är i normalt driftläge. 1. Om Strömsparlägesfunktionen är av är projektorn inkopplad. 2. Projektorn stänger av och fläktarna kyler projektorn. Projektorns fläktar fungerar inte korrekt och projektorn har stängts av. Lampan kunde inte tändas. Kontakta teknisk support om problemet kvarstår. Besök för att kontakta service. POWER: Solid blå TEMP: Av LAMP: Blinkar rött POWER: Solid blå TEMP: Blinkar rött LAMP: Av Lampan har nått slutet av dess livslängd och måste bytas. Lampan fortsätter att fungera tills den slocknar. Kontakta teknisk support. Reparation kan behövas. 1. Projektorn är överhettad och lampan stängs av. Fläkten fortsätter att gå. 2. Projektorn startar inte innan kylprocessen är avslutad. 12

15 Problem Lösning Resultat Ingen startskärm visas Anslut nätsladden till projektorn tryck på power-knappen Korrekt bild Startskärm Bara startskärmen visas Tryck på knappen Source aktivera den externa porten på den bärbara datorn Datorbilden projiceras Startskärm A A Starta om den bärbara datorn A 13

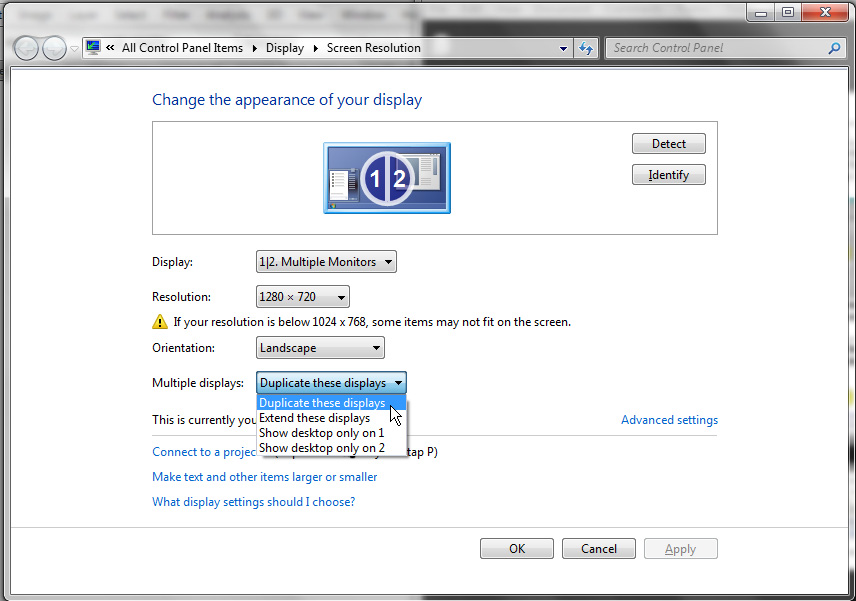

16 Problem Lösning Resultat Ingen datorbild, bara texten "Signal utanför området" Signal utanför området Tryck på knappen Auto Image på fjärrkontrollen Justera datorns uppdateringsfrekvens (Windows 7: Kontrollpanel > Skärm > Skärmupplösning > Avancerad inställning > Adapterflik). Varierar mellan olika operativsystem. Datorbilden projiceras A A A Du kan även behöva ställa in en annan upplösning på datorn, så som visas i följande problem, "bilden suddig eller avhuggen" Endast datorns bakgrundsbild visas, inte ikonerna på Skrivbordet A Ändra den multipla skärminställningen till Duplicera dessa skärmar (Windows 7: Kontrollpanel > Skärm > Skärmupplösning). Varierar mellan olika operativsystem. Bakgrunden och skrivbordet projiceras A A A 14

17 Problem Lösning Resultat Bilden är suddig eller beskuren A A Ändra datorns inställda Upplösning så att den matchar projektorns upplösning (Windows 7: Kontrollpanel > Skärm > Skärmupplösning). Varierar mellan olika operativsystem. Bilden är tydlig och inte avhuggen A Bilden är inte centrerad på skärmen Flytta projektor, justera höjd Korrekt bild ( Dator ) MDL: IN3924 FW: 1.02 Justera den horisontella eller vertikala positionen i Avancerad meny > Bild > Datormeny Force Wide Fas Förhindra skärmsläckare Synk tröskelvärde Spårning Horisontal position Vertikal position Föregående Av Av 15

18 Problem Lösning Resultat Bilden är inte rätvinklig Justera Keystone på knappsatsen Rätvinklig bild Bilden är oskarp Justera Skärpa i Grundmeny ( Grundmeny ) MDL: IN3924 FW: 1.02 Korrekt bild Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Mikorofonvolym Takmontering Auto Verkställ Av 0 Presentation Av Avancerad meny Bilden passar inte på en 4:3 eller 16:9-skärm Ändra bildförhållandet till 4:3 eller 16:9 i Grundmeny > Bildförhållandemenyn Korrekt bild ( Grundmeny ) MDL: IN3924 FW: 1.02 Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Mikorofonvolym Takmontering Auto Verkställ Av 0 Presentation Av Avancerad meny 16

19 Problem Lösning Resultat Bilden är upp och ner Stäng av Takmontering i Grundmeny ( Grundmeny ) MDL: IN3924 FW: 1.02 Korrekt bild Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Mikorofonvolym Takmontering Auto Verkställ Av 0 Presentation Av A Avancerad meny Bilden spegelvänd vänster till höger Stäng av Bakprojicering i Avancerad meny > Inställning > Bildinställning... menyn Korrekt bild ( Bildinställning ) MDL: IN3924 FW: 1.02 A Digital zoom Horisontal shift Vertikal shift Förstoringsnivå Horisontal shift Vertikal shift Takmontering Bakprojicering Föregående Av Av Projicerade färger överensstämmer inte med källan Justera posterna i den Avancerad meny > Bild > Färg... meny Korrekt bild COLOR ( Färg ) MDL: IN3924 FW: 1.02 Färg Röd gain Grön gain Blå gain Rödkompensation Grönkompensation Blåkompensation Färgutrymme Auto Färgtemperatur Varm Gamma Ljus Färgton Vithet COLOR Föregående 17

20 Problem Lösning Resultat Videon som inbäddats i min PowerPointpresentation spelas inte upp på skärmen Stäng av den bärbara datorns inbyggda LCD-skärm Inbäddade videoklipp spelas upp korrekt A A B A B Lampan tänds inte, projektorn är överhetta Kontrollera att ventilerna inte är blockerade, stäng av projektorn och låt den svalna i en minut Lampan tänds Startskärm Överhettnings indikator 18 B

21 Problem Lösning Resultat Meddelandet Byt lampan visas vid start och lampan tänds inte Lampan måste bytas (Se sida 46) lamplucka Lampan tänds Startskärm byt lampan Behöver du fortfarande hjälp? För mer hjälp, besök vår webbplats eller ring oss. Se Garanti/Snabbstartskortet för kontaktinformation till kundsupport. Denna produkt omfattas av en begränsad garanti. En utökad garanti kan köpas hos återförsäljaren. När du skickar in projektorn på reparation rekommenderar vi att du förpackar enheten med de ursprungliga förpackningsmaterialen eller anlitar ett förpackningsbolag för att packa enheten. Teckna en transportförsäkring som täcker hela produktens värde. 19

22 Använda fjärrkontrollen Fjärrkontrollen använder två (2) AAA-batterier (medföljer inte). Det är lätt att sätta i batterierna: ta bort luckan från fjärrkontrollens baksida, vänd batteriets + och - ändar i rätt riktning, för in dem på plats och sätt sedan tillbaka luckan. Varning: Vid byte av fjärrkontrollens batterier var medveten om att använda andra batterier än AAA batterier kan utgöra en risk för allvarliga skador på fjärrkontrollen. Hantera och kassera uttjänta batterier på ett miljöriktigt sätt. Om den utsätts för väta, torka genast av den. Undvik överdriven hetta och luftfuktighet. Kontrollera att batteriernas polaritet (+/-) ligger rätt. Blanda inte gamla och nya batterier eller batterier av olika typer. Byt ut batterierna när de är slut. Ta ut batterierna ur fjärrkontrollen när den inte ska användas under en längre tid. Fjärrkontrollen används genom att rikta den mot projektorns framsida (inte mot datorn). Räckvidden för optimal drift är cirka 4,5 meter. Tryck på Power knappen på fjärrkontrollen för att starta och stänga av projektorn (se sida 41 för information om avstängning). Tryck på fjärrkontrollens Menu knapp för att öppna projektorns menyer. Navigera genom att trycka på pilknapparna och välj funktioner och justera inställningar i menyerna med knappen Select. Se sida 25 för mer information om menyerna. Fjärrkontrollen har följande knappar: Volume - knapparna justerar ljudnivån. Custom som kan tilldelas en särskild funktion, till exempel Tom skärm eller Frys (Se sida 28). Source knappen tar fram en meny med alla möjliga källor som användaren kan växla till som aktiv källa. Blank - för att tömma skärmen. Presets - genvägar till lagrade inställningar (se sida 26). Mute - stänger av ljudet. Auto Image - knapp som synkroniserar om projektorn till källan. 20 Resize - växlar mellan olika bildförhållanden (se sida 26). Help knappen är till för att få hjälp med anslutning av källor och för att förbättra bilden. ESC knappen används för att gå tillbaka till föregående OSD-meny. PC knappen används för att gå igenom datorns källor. Video knappen använd för att gå igenom Komposit/S-Video/HDMI inmatningskällor. Keystone knappen justerar bildens rätvinkligheten hos bilden Magnify knappen förstorar och minskar den projicerade bildens storlek. Tryck på Freeze knappen använd för att pausa den projicerade bilden. Overscan knappen tar bort störningar runt videobilden. AV Mute knappen blankar den projicerade bilden och tystar ljudet. Felsöka fjärrkontrollen Kontrollera att batterierna har satts i med polerna rättvända och att de inte är slut. Var noga med att rikta fjärrkontrollen mot projektorn eller skärmen, inte datorn, och håll dig inom räckvidden 4,5 meter. För bästa resultat bör du rikta fjärrkontrollen mot projektorn. navigering sknappar

23 L R Audio Out Video Out HDMI Out Använda ljud Använda projektorns högtalare Anslut ljudkällan till Audio In- eller Audio L/R-kontakterna för att höra ljud genom projektorns högtalare. Du kan använda projektorns högtalare genom att ansluta en mikrofon till mikrofoningången. ansluta datorljudkabel Förstärkta högtalare kan också anslutas till projektorn med Audio Out kontakten. För att justera volymen, tryck på Volume knapparna på fjärrkontrollen. Felsöka ljudet ansluta ljudkabel från videokälla Kontrollera följande om du inte hör något ljud: Se till att ljudkabeln är ansluten till Audio In eller Audio L/R-kontakterna på projektorn och att den andra änden av kabeln är ansluten till en Audio Out kontakt på källan (inte en Line in eller microphone -kontakt). Kontrollera att volymen är tillräckligt högt inställd. Tryck på Volume knappen på fjärrkontrollen. Se till att rätt källa är aktiverad. Justera ljudkällan. ansluta mikrofon Om du spelar upp video, kontrollera att uppspelning inte har pausats. 21

24 Använda -knapparna på knappsatsen De flesta knappar beskrivs i detalj i andra avsnitt, men här följer en översikt över deras funktioner: Power startar och stänger av projektorn (på sida 9). Auto synkroniserar om projektorn med källan. Menu öppnar skärmmenyerna (på sida 25). Enter väljer föremål i OSD-menyn och används för drift av USB-lagringsenheter (sida 39). Upp/ner/vänster/högerpilar när menyn visas kan du navigera i menyn med hjälp av upp- och nerknapparna. Keystone justerar bildens rätvinklighet (på sida 10). Source öppnar en meny med alla möjliga källor som användaren kan växla till som aktiv källa (sida 9). Blank tömmer skärmen. menynavigeringsknappar 22

25 Optimera datorbilder När projektorns körs och bilden syns på skärmen, kan du optimera bilden genom att justera inställningar i skärmmenyerna. För allmän information om användning av menyerna, se sida 25. Välj standardbildinställningar med en förinställning som är lämplig för din miljö. Justera Keystone, Kontrast eller Ljusstyrka (sida 26). Ändra bildförhållandet. Välj det alternativ som bäst passar till ingångskällan (sida 26). Justera färgtemperaturen (sida 27). Justera Fas, Spårning eller Horisontal eller Vertikal position (sida 27). När du har optimerat bilden för en viss källa kan du spara inställningarna som ett Förinställningar. På så sätt kan du enkelt hämta dessa inställningar senare (sida 26). Presentationsfunktioner Projektorn har flera funktioner som underlättar vid presentationer. Här följer en översikt, detaljer finns i avsnittet om menyn. Den Kundnyckel kan tilldelas flera olika funktioner. Standardeffekten är Källinfo, som visar information om projektorn och den aktuella källan. Se sida 28 för ytterligare detaljer. Med alternativet Sökskärm kan du ändra standardstartskärmen till tom skärm eller startskärm (sida 29). Auto Avstängn. tid tillhandahålls för att automatiskt stänga av projektorn efter flera minuter. Detta förlänger lampans livslängd (sida 29). 23

26 Optimera videobilder När videokällan är korrekt ansluten och bilden syns på skärmen kan du optimera bilden genom att justera inställningar i skärmmenyerna. För allmän information om användning av menyerna, se sida 25. Justera Keystone, Kontrast, Ljusstyrka, Färg eller Färgton (sida 26). Ändra bildförhållandet. Välj det alternativ som bäst passar till ingångskällan (sida 26). Välj en inställning för Skärpa (sida 26). Justera färgtemperaturen. Välj ett värmevärde från listan (sida 27). Aktivera Overscan för att ta bort störningar på bildens kanter (sida 28). Anpassa projektorn Du kan anpassa projektorn till dina specifika behov och inställningar. Se sida 28 för mer information om dessa funktioner. För bakprojektion, slå på Bakprojicering i den Avancerad meny > Inställning > bildinställningsmenyn. För takmonterad projektion, slå på Takmontering i Grundmeny. Ange vilken källa som projektorn kontrollerar först för aktiv video då projektorn startas. Ange funktionen för Kundnyckel på fjärrkontrollen. Slå på och av projektorns visningsmeddelanden. Slå på energisparfunktioner. Ange visning tom skärm och startskärm. Ange menyspråk. Spara inställningarna för den aktiva källan som förinställt alternativ. 24

27 Använda menyerna 1 Tryck på Menu på knappsatsen eller fjärrkontrollen för att öppna menyerna. (Menyerna stängs automatiskt efter 60 sekunder om inga knappar trycks ned.) Använd pilknapparna för att flytta upp eller ned för att granska menyalternativen. 2 För att gå in i en undermeny, markera den önskade undermenyn och tryck på > på knappsatsen eller fjärrkontrollen. 3 För att justera en menyinställning markera det önskade menyalternativet och tryck på < eller > för att skrolla genom de tillgängliga justeringarna. knappsatsens navigeringsknappar 4 Avsluta menyn genom att trycka knappen Menu. Menyerna är grupperade enligt användning: Grundmeny tillhandahåller vanliga justeringar. Den Avancerad meny innehåller mer komplicerade justeringar. ( Grundmeny ) MDL: IN3924 FW: 1.02 Bildförhållande Auto Auto bild Verkställ Ljusstyrka Kontrast Auto. trapetskorr. Av Keystone 0 Förinställningar Presentation Skärpa 16 Volym 16 Mikorofonvolym 8 Takmontering Av ( Avancerad meny ) MDL: IN3924 FW: 1.02 Bild 3D-kontroll... Inställning Färg... Status/Service Dator... Video... Grundmeny Avancerad meny Grundmeny Avancerad meny 25

28 Grundmeny För justering av följande inställningar markera inställningen, använd de högra och vänstra pilarna för att justera värdena. Bildförhållande: Bildförhållandet är förhållandet mellan bildens bredd och höjd. TV-skärmar är vanligtvis 4:3. HDTV och de flesta DVD-spelare är 16:9. Välj Auto om du vill att projektorn ska välja förhållandet. Välj Naturlig om du vill se den omodifierade insignalen utan att projektorn ändrar bildförhållandet. Välj 16:9 för att titta på förbättrade DVD-filmer i bredbildsformat. Auto bild: återställer projektorn till källan. Ljusstyrka: ändrar intensiteten i en bild. Kontrast: kontrollerar skillnaden mellan de ljusaste och de mörkaste delarna av bilden och ändrar mängden svart och vitt i bilden. Auto. trapetskorr.: Aktiverar och inaktiverar projektorns automatiska vertikala keystone-justering. Keystone: justerar bilden i vertikalled och gör den mer rätvinklig. Du kan även justera keystone från projektorns knappsats. Förinställningar: Projektorn har Förinställningar värden som optimerar projektorn för att visa datorpresentationer och videobilder under vissa förhållanden. Obs: Välj Användare för att spara nuvarande inställningar som en förinställning gjord av användaren. Förinställningar gjorda av användaren kan hämtas genom att trycka på knappen Presets på fjärrkontrollen och växla till Användare. Skärpa: Ändra skärpan på videobildens kanter. Välj en skärpeinställning. Volym: ökar eller minskar ljudvolymen. Mikorofonvolym: justerar ljudnivån för mikrofonen. Takmontering: vänder bilden upp och ner för takmonterad projicering. Grundmeny ( Grundmeny ) MDL: IN3924 Bildförhållande Auto bild Ljusstyrka Kontrast Auto. trapetskorr. Keystone Förinställningar Skärpa Volym Mikorofonvolym Takmontering Avancerad meny öka keystone Auto Verkställ Av 0 Presentation Av minska keystone FW:

29 Avancerad meny Avancerad meny ( Avancerad meny ) MDL: IN3924 Bild Inställning Status/Service Grundmeny 3D-kontroll... Färg... Dator... Video... Bild: 3D-kontroll: 3D-kontroll: låter dig åtnjuta 3D (stereoskopiskt) innehåll. Din projektorn stöder två synkroniseringsläge (extern synk och DLP Link ) för kontroll av LCD slutarglas. Förutom projektorn behöver du ett par 3D-slutarglasögon, 3Dinnehåll och 3D-kompatibel källa (och sändare). Se till att glasögonen du valt är överensstämmande med det synkroniseringsläge du kommer att använda. FW: D Synk Invert: (Gäller endast när 3D-kontroll är inställd på DLP Link.) Om bilden verkar fladdra, ser ojämn ut eller om bildens djup verkar vara borta eller om du upplever att ögonen är ansträngda, stäng av denna funktion för att se om bilden förbättras. Färg Färg: justerar en videobild från svartvitt till färg med fullständig färgmättnad. Färginställningen fungerar endast på videokällor. Röd / Grön / Blå gain: justerar förstärkningen av bildens röda, gröna och blåa kanaler. Röd/Grön/Blå kompensation: justerar förskjutningen av bildens röda, gröna och blåa kanaler. Färgutrymme: gäller dator- och komponentvideokällor. Det låter dig välja ett färgutrymme som är specialanpassat för insignalen. När du väljer Auto avgör projektorn standarden automatiskt. Om du vill välja en annan inställning stänger du av Auto och väljer RGB för datorkällor, och antingen REC709 eller REC601 för komponentvideokällor. Färgtemperatur: ändrar intensiteten hos färgerna. Välj ett relativt värmevärde från listan. Gamma: välj passande gammaalternativ: Video, Film, Ljus eller CRT. Färgton: justerar den röd-gröna färgbalansen i bilden på videobilder i NTSCformat. Nyansinställningen fungerar endast på videokällor i NTSC-format. Vithet: ökar ljusstyrkan i vita nyanser som är nära 100 %. PC: Force Wide: när den är av väljer den analoga låsningsalgoritmen standarslägesupplösningen (4:3) som standardupplösning. När den är på väljer den analoga låsningsalgoritmen bredskärmsupplösningen (16:10) som föredragen standardupplösning. Fas: justerar den horisontella fasen hos en datorkälla. Förhindra skärmsläckare: förhindrar datorn från att gå in i skärmsläckarläge. Projektorn måste anslutas till datorn via en USB-kabel för att funktionen ska fungera. Synk tröskelvärde: (endast progressiva signaler) Om en maskinvaruenhet som en DVD-spelare, inte synkroniserar korrekt med projektorn väljer du detta alternativ för att hjälpa den synkronisera när den är ansluten till projektorn. Spårning: justerar bilduppritningen i vertikalled hos en datorkälla. Horisontal/Vertikal position: justerar läget på skärmen för en datorkälla. 27

30 Video: Känn av film: avgör om originalkällan för den inmatade videon var film (progressiv) eller video (sammanflätad). Overscan: tar bort störningar runt videobilden. Ställ in svärta: analyserar den aktuella ingångsbilden och beräknar ett förskjutningsvärde som sedan läggs till värdet på svärta i den analoga eller digitala omvandlaren. Detta säkerställer optimal svärta för varje analog källa. Inställning: Ljudinställning Interna högtalare: slår på och stänger av de interna högtalarna. Dator 1: väljer ljudinmatning för dator i 1 signal. Dator 2: väljer ljudinmatning för dator i 2 signal. Video: väljer ljudinmatning för videokälla. HDMI: väljer ljudinmatning för HDMI-källa. Closed Captions Closed Captions: kontrollerar closed captioning. Om källan är NTSC och innehåller dold text på den valda kanalen då kommer projektorn att visa den dolda texten överlagrad på bilden. När Closed Captions är avstängd och volymen är tystad kommer dold text att visas. Alternativen är: Av, CC1 och CC2. Bildinställning Digital zoom: ändrar storleken för projektorns visningsområde. Om visningsområdet har ändrat storlek med denna inställning, kan den flyttas genom att ändra inställningarna för Horisontal shift och Vertikal shift. Förstoringsnivå: förstorar bilden. Om bilden har förstorats av den hör inställningen kan den flyttas genom att ändra på inställningarna för Horisontal shift och Vertikal shift. Takmontering: vänder bilden upp och ner för takmonterad projicering. Bakprojicering: spegelvänder bilden så att du kan projicera från baksidan av en genomskinlig skärm. Knappsats/fjärr Otilldelad tangent: välj vad som ska visas när den otilldelade tangenten på fjärrkontrollen trycks ner: en enfärgad skärm (blå, svart eller vit) eller fabrikslogotyp. Kundnyckel: här kan du associera en annan funktion med den Custom tangenten så att du snabbt och enkelt kan använda funktionen. Tryck på < eller > på knappsatsen eller på fjärrkontrollen för att välja en annan. Tom skärm: visar en färg eller fabrikslogotyp på skärmen. Ljud av: stänger av allt ljud. Källa: tar fram en meny med tillgängliga källor. Auto bild: återställer projektorn till källan. Frys skärm: pausar den projicerade bilden. Källinfo: standardaktivitet. Visar Källinfomenyn. Projektorinfo: visar Projektorinfomeny. Overscan: tar bort störningar runt vbilden. AV Mute: aktiverar och avaktiverar AV Mute funktionen. Closed Captions: aktiverar och inaktiverar Closed Captions. Knappsats: aktiverar eller låser projektorns knappsats. LiteBoard Wand: väljer läge för LiteBoard Wand. Alternativen är: Inget, Enkel penna och Dubbla pennor. 28

31 Lampa Programmerad nedtoning: När funktionen aktiverats förhöjer den Programmerad nedtoning kontrastförhållandet i mörka scener och inaktiverar Lampa i sparläge. Programmerad nedtoning påverkar lampans livslängd och systems brusprestanda. Programmerad nedtoning fungerar tillsammans med lampan. Om Lampa i sparläge aktiverats är Programmerad nedtoning inte tillgänglig. Lampa i sparläge: växlar mellan på och av. Aktivera detta för att minska lampans ljuseffekt. Detta sänker också fläkthastigheten och gör projektorn tystare. OSD-inställning Språk: låter dig välja ett språk för menyerna på skärmen. Menyplacering: ger möjlighet att ändra skärmmenyposternas position. Meny transparent: ger möjlighet att ändra hur mycket som syns av den projicerade bilden bakom skärmmenyn. Ju högre värde, desto mer syns av bilden bakom menyn. Visa meddelanden: visar statusmeddelanden (som "Söker") längst ner i skärmens vänstra hörn. PIN-inställning PIN skydd: Med PIN-kod (personlig identifieringskod) kan du lösenordsskydda projektorn. När du har aktiverat PIN-kodsfunktionen innebär det att du måste mata in PIN-koden innan skärmbilden projiceras. Använd Upp/ned/vänster/höger-pilknapparna eller knappsatsen för att ställa in en 4- knapps trycksekvens. Om du anger e felaktig PIN-kod tre gånger i följd stängs projektorn automatiskt av. Om du förlorar eller glömmer din vanliga PIN-kod, kontakta InFocus tekniska support. Ange PIN-kod under projektorns startsekvens: Starta projektorn. Dialogrutan "Ange PIN" visas efter startskärmen. Mata in PIN-koden. Använd Upp/ned/vänster/höger-pilknapparna på fjärrkontrollen eller knappsatsen för att ange rätt 4-knapps trycksekvens. Se anvisningarna ovan för mer detaljer. Effekt Så här ändrar du PIN-koden: Välj "Byt PIN..." i den Avancerad meny > Inställning > PIN-inställningsmeny. Mata in den aktuella PIN-koden. Mata in den nya PIN-koden. Strömsparläge: När Strömsparläge är på och projektorn är i standby-läge (avstängs men ansluten till strömkällan) kommer monitorns utgående funktion inte att fungera. Källa Autokälla: När den här funktionen är aktiverad (På) hittar projektorn automatiskt den aktiva källan och kontrollerar den valda Startkälla först. När den här funktionen är avaktiverad (Av) återgår projektorn till den standardkälla som valts under Startkälla. För att visa en annan källa måste du välja en manuellt genom att trycka på knappen Source på fjärrkontrollen eller knappsatsen och välja en från den visade menyn. Startkälla: ange vilken källa som projektorn kontrollerar först för aktiv video då projektorn startas. Sökskärm: visa en enfärgad skärm (blå, svart eller vit) eller fabrikslogotyp vid start och när ingen källa känns av. Timer Auto Avstängn. tid: stänger automatiskt av projektorn efter att inga signaler upptäckts på ett förinställt antal minuter. Om en aktiv signal tas emot innan projektorn har stängts av visas bilden. Hög höjd Inställning hög höjd: Vi rekommenderar att du stänger av höghöjdsläget när din miljö är mellan 10 m och 3000 m över havet. 29

32 Nätverksmeny ( Nätverk ) MDL: IN3924 Tråd-LAN Trådslöst LAN Starta om nätverk Föregående Nätverk Låter dig konfigurera nätverksintällningarna. Tråd-LAN FW: 1.02 DHCP: Förkortning för Dynamic Host Configuration Protocol. Detta protokoll tilldelar automatiskt IP-adresser till nätverksanslutna enheter. När DHCP är inställt till På tilldelar DHCP-servern automatiskt en IP-adress till projektorn. Det kan ta upp till en minut. När DHCP är Av måste användaren ställa in IP-adressen manuellt. IP-adress: Den numeriska adressen används för att identifiera enheter på nätverket. Det är endast tillgängligt när DHCP är av. IP-adressen är det nummer som identifierar denna projektor i nätverket. Du kan inte ha två enheter med samma IP-adress i samma nätverk. IP-adressen är inte tillåten. Subnetmask: Ett numeriskt värde som definierar det antal bits som används i en IP-adress när nätverket är uppdelat på delnätverk. Denna funktion kan endast användas när DHCP är inställd på Av. Subnetmasken är inte tillåten. 30 Standardgateway: En server (eller router) för kommunikation över nätverk (subnet) som är delad av en Subnetmask. Denna funktion kan endast användas när DHCP är inställd på Av. DNS: Inställning av DNS serveradress när DHCP är avaktiverad. MAC-adress: Förkortning för Media Access Control Address. En MACadressen är ett unikt ID-nummer som tilldelas varje nätverksadapter. Verkställ: Spara och genomför de trådanslutna nätverksinställningarna. Trådslöst LAN SSID: Visa projektorns SSID-information. IP-adress: visar IP-adressen i läsläge. Subnetmask: visar Subnetmasken i läsläge. Starta om nätverk...: Starta om nätverkinställningarna. Status/service: Källinfo: visar aktuella källinställningar utan möjlighet att ändra. Projektorinfo: visar aktuella projektorinställningar utan möjlighet att ändra. Återställ lamptimmar : återställer räknevärket till noll på menyn Projektorinfo som anger hur många timmar lampan använts. Använd bara denna funktion när lampan bytts. Fabriksåterställning...: återställer alla inställningar till fabriksinställningarna. Servicekod : endast för användning av behörig servicetekniker.

33 Kontrollera projektorn i en LAN-miljö Projektorn stöder Crestron -program. Med korrekta inställningar för Nätverksmenyn kan du hantera projektorn via en webbläsare från en dator när datorn och projektorn anslutits ordentligt till samma lokala nätverk. Trådanslutning Internet IP-router Om du behöver ansluta till projektorn när den är i standbyläge, ställ in funktionen Strömsparläge till Av. I icke-dhcp-miljö: 1 Upprepa steg 1-2 ovan. 2 Tryck på v för att markera DHCP och tryck sedan på < eller > för att välja Av. 3 Kontakta din nätverksadministratör för information om inställningarna för IPadress, Subnetmask, Standardgateway, DNS och MAC-adress. 4 Tryck på ^ eller för att välja det föremål som du vill modifiera. Konfigurera LAN-kontrollinställningarna I DHCP-miljö: 1 Ta en RJ45 kabel och anslut ena änden till RJ45 LAN-ingången på projektorn och den andra änden till RJ45 porten. 2 Tryck på Menu på knappsatsen eller fjärrkontrollen och gå sedan till Avancerad meny > Inställningar > Nätverk. 3 Tryck på v för att markera DHCP och tryck sedan på < eller > för att välja På. 4 Tryck på v för att markera Verkställ och tryck sedan på >. 5 Tryck på < eller > för att flytta markören och tryck sedan på ^ eller välj v för att välja värdet. 6 Tryck på v för att markera Verkställ och tryck sedan på > för att spara inställningarna. Om RJ45 kablarna inte är korrekt anslutna kommer inställningarna för IPadress, Subnetmask, Standardgateway, DNS och MAC-adress att visa Se till att kablarna är korrekt anslutna och genomför proceduren ovan igen. Om du vill ansluta till projektorn när den är i standbyläge, se till att välja RJ45 och hämta IP-adress-, Subnetmask-, Standardgateway-, DNS- and MAC-adressinformation när projektorn är på. 5 Vänta ungefär sekunder och öppna sedan Nätverkssidan igen. IPadress, Subnetmask, Standardgateway, DNS och MAC-adress inställningarna kommer att visas. Skriv ned IP-adressen som visas på raden IPadress. Om projektorns IP-adress inte visas kontakta din nätverksadministratör. Om RJ45 kablarna inte är korrekt anslutna kommer inställningarna för IPadress, Subnetmask, Standardgateway, DNS och MAC-adress att visa Se till att kablarna är korrekt anslutna och genomför proceduren ovan igen. 31

34 Trådlös anslutning InFocus trådlös dongel (p/n SP-WIFIUSB) För trådlös anslutning till projektorn måste du ansluta en extra InFocus trådlös dongel (p/n SP-WIFIUSB) till projektorns USB Type A-anslutning och sedan kontrollera Trådslöst LAN-info i menyn Nätverksinfo. 1 Se till att projektorn är på. 2 Tryck på Meny på knappsatsen eller fjärrkontrollen och gå sedan till Avancerad meny > Status/service > Nätverksinfo. Fjärrkontrollera projektorn via en webbläsare När du har korrekt IP-adress för projektorn och projektorn är påslagen eller i standby-läge kan du använda vilken dator som helst som finns i samma lokala nätverk för att kontrollera projektorn. Om du använder Microsoft Internet Explorer, se till att det är version 7.0 eller högre. Skärmbilderna i den här handboken ges endast i referenssyfte och de kan variera beroende på vilken webbläsare du använder. 1 Ange projektorns adress i webbläsarens adressfält och tryck sedan på Enter. 2 Huvudsidan för Nätverkskontroll visas. 3 Se till att SSID och IP-adressinformationen visas. i ii iii i. Ändra språk för webbsidorna genom att klicka på den nedåtpekande pilen för att öppna en rullgardinsmeny där du kan välja önskat språk. ii. För att ladda ner ifpresenter, klicka på Download (Ladda ner). Se sida 36 för ytterligare detaljer. 32

35 iii. Crestron (econtrol)-sidan visar Crestron econtrols användargränssnitt. Se sida 33 för ytterligare detaljer. 3 För att öppna administratörssidan, ange lösenordet. Standardlösenordet är "admin". Om du glömmer lösenordet, gå till Avancerad meny > Inställningar > Nätverk > Starta om nätverket för att återställa lösenordet till standardkoden. Om Crestron e-control 1 Crestron e-control sidan har en mångfald av virtuella knappar för att kontrollera projektorn eller justera projektorns bild. i i Tryck på </> för att visa fler knappar. System Status (Systemstatus): Visar systeminformationen. General Setup (Allmänna inställningar): Låter dig sätta på/stänga av projektorn, byta ingångssignal och byta lösenord för Administrator (Administratör) sidan. Picture Setup/Image Setup (Bildinställning): Ger vissa OSDmenyalternativ för justering av de projicerade bilderna. Se sida 25 för ytterligare detaljer. Alert Setup/Mail Setup (Larm/e-postinställningar): Låter dig ställa in e- postserver och skicka systemfelmeddelanden till din nätverksadministratör. Network Setup (Nätverksinställningar): Nätverksinställningar för trådnätverk och trådlösa nätverk. Reset to Default (Återställ till standard): Återställ enheten till fabriksinställningarna. i. Dessa knappar fungerar på samma sätt som OSD-menyerna och fjärrkontrollfunktionerna. Source List (Källista): Byt ingångskälla genom att klicka på önskad källa. Menu (Meny): Använd för att återgå till föregående OSD-meny, avsluta och spara menyinställningar. När du använder projektorns kontrollpanel eller fjärrkontrollen för att ändra OSD menyinställningar kan det ta en stund för webbläsaren för att synkronisera dessa ändringar med projektorn. 33

36 2 Tools (Verktyg) sidan låter dig hantera projektorn, konfigurera LAN kontrollinställningarna och ge säker åtkomst till fjärrnätverkshantering av denna projektor. i ii iii Var uppmärksam på begränsningarna för inmatad längd och tecken (inklusive begränsningar för tecken och skiljetecken) som listas nedan: Kategoripost Inmatningslängd Maximalt antal tecken IP-adress 15 Crestron-kontroll IP ID 2 Port 5 Projektornamn 10 Projektor Plats 9 Tilldelad till 9 DHCP (aktiverad) Inte tillämpligt IP-adress 15 Nätverkskonfiguration Subnetmask 15 Standardgateway 15 DNS-server 15 Aktiverad Inte tillämpligt Användarlösenord Nytt lösenord 20 Bekräfta 2 Aktiverad Inte tillämpligt Lösenord admin Nytt lösenord 20 Bekräfta 20 / > < $ % + \ ' " är förbjudna. i. Detta område används endast med ett Crestron kontrollsystem. Kontakta Creston eller se Crestron bruksanvisning för inställningsinformation. ii. Detta område används för att namnge projektorn, associera med en särskild plats, tilldela en ansvarig part till den och justera nätverksinställningar. iii. Detta område används för att ställa in Användar- och Administratörslösenord. När lösenordsskydd är aktiverat kommer obehöriga ändringar av projektorns konfiguration undvikas. För att förhindra fel ange endast alfanumeriska tecken på Tools (Verktyg) sidan. När justeringarna gjorts tryck på knappen Send (Skicka) och data kommer att sparas i projektorn. Tryck på exit (Avsluta) för att återgå till Crestron-sidan för fjärrnätverksoperationer. 34

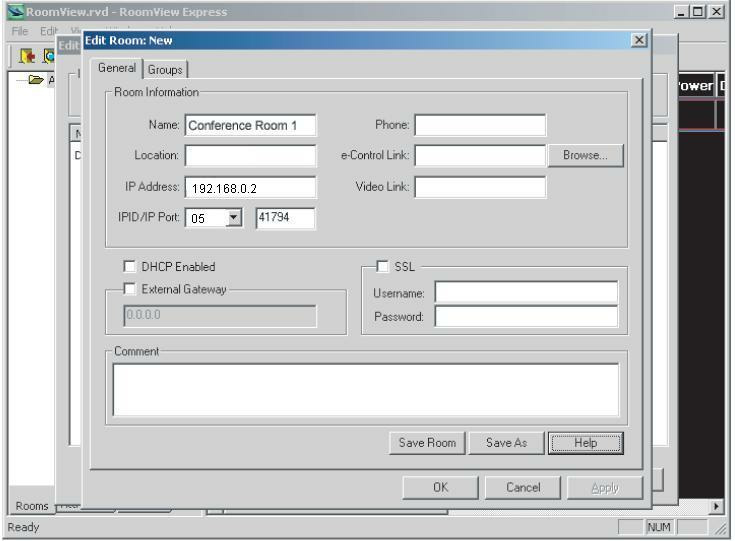

37 3 Info (Information) sidan visar projektorns information och status. Crestron RoomView Från Crestron RoomView programmet på sidan Edit Room ange IP Address (IPadressen) (eller värdnamnet) såsom visas i projektorns visning-på-skärmenmenyn (OSD), 05 för IPID och för den reserverade Crestron kontrollporten. Tryck på exit (Avsluta) för att återgå till Crestron-sidan för fjärrnätverksoperationer. 4 När du har tryckt på Help (Hjälp) knappen visas fönstret Title (Titel) i skärmens övre högra hörn. Du kommer att kunna skicka meddelanden till RoomView programadministratörer/-användare som är anslutna till samma lokala nätverk. För Crestron RoomView bruksanvisning och information om RoomView inställningar och kommandon gå till: roomview_connected_embedded_projectors_devices/resources.asp För mer information, gå till och 35

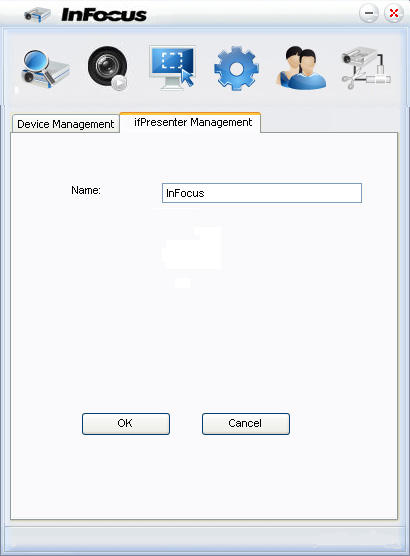

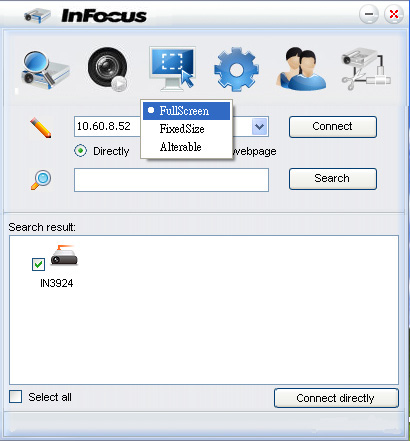

38 Visar bilder via ifpresenter Laddar ner och installerar ifpresenter ifpresenter är en applikation som kan köras på värddatorn. Den hjälper till att ansluta datorn till en tillgänglig nätverksprojektor och överföra skrivbordsinnehållet till nätverksprojektorn via den lokala nätverksanslutningen. 1 Öppna huvudsidan för Nätverkskontroll. Se steg1-2 på sida 32 för detaljerad info. 2 Ladda ner ifpresenter. 3 När nedladdningen är avslutad, installera programvaran på datorn genom att klicka på exe-filen. Avsluta installationen genom att följa instruktionerna på bildskärmen. 4 Starta ifpresenter. Använda ifpresenter i. För att ansluta till en projektor, välj Connect Directly (Anslut direkt) och ange sedan projektorns IP-adress och klicka på Connect (Anslut). ii. För att söka efter projektorer, klicka på Search (Sök) för att räkna upp projektorerna på samma lokala nätverk. Klicka på önskad projektor i listan med sökresultat och klicka sedan på Connect directly (Anslut direkt). Du kan också ange namn på önskad projektor och klicka på Search (Sök). iii. Du kan länka till kontrollsystemet för InFocus hemsida på sida 32. Om du är en förstagångsanvändare, välj identitet Normal user (Normal användare) eller Administrator (Administratör). Ingendera kräver ett lösenord. Om du väljer att vara administratör är du dock behörig att ställa in ett lösenord för anslutning till projektorn. Det lösenordet bör skrivas ner och användas för anslutning till samma projektor. Om flera datorer anslutits till projektorn kan du bestämma visningszon genom att klicka på 1, 2, 3, 4, L, R, All (Alla) eller Background (Bakgrund). 2 Om du vill frysa den projicerade bilden, tryck på. Vidare rörelser kommer inte att visas på skärmen förrän trycks ner. 3 Här kan du välja ett bildtagningsläge & 5 1 På söksidan kan du söka efter och ansluta till en projektor. i. För att visa hela skärmen, klicka på FullScreen (Helskärm). ii. För att visa en del av skärmen, klicka på FixedSize (Fast storlek). Ett fyrkant visas på bildskärmen. Placera den där du vill projicera. iii. Om du vill ändra på fyrkanten, klicka på Alterable (Varierande). 36

39 4 På Basic Setting (Grundinställning) sidan kan du konfigurera ifpresenter. 5 På sidan Avancerade inställningar kan du konfigurera ifpresenter. i. Byt språk i ifpresenter genom att klicka på den nedåtpekande pilen för att öppna en rullgardinsmeny där du kan välja önskat språk. Klicka på Apply (Verkställ). ii. Användare kan ändra ramens storleksparametrar i bildtagningsläge FixedSize (Fast storlek) genom att modifiera bredd och höjd på den här sidan och sedan klicka på Apply (Verkställ) för att verkställa effekterna. iii. Användare kan använda spegeldrivenheten för presenterarbildtagning om spegeldrivenheten har installerats på systemet. iv. För att tillåta notifieringsmeddelanden att visas, klicka på Yes (Ja). Klicka på Apply (Verkställ). v. Programvaruinformationen är tillgänglig på den här sidan. i. Justera bildkvaliteten genom att klicka på den nedåtpekande pilen för att öppna en rullgardinsmeny där du kan välja önskad kvalitetsnivå. Ju högre bildkvalitet du väljer, desto högre överföringshastighet krävs för nätverket. Välj ett YUV-testformat mellan YUV444 och YUV420. Jämfört med format YUV420 ger format YUV 444 bättre bildkvalitet men det kan sakta ner laddnings- och uppspelningshastigheten. Klicka på Apply (Verkställ) när du gjort dina val. ii. För att justera bildtagningshastigheten, flytta på skjutreglaget. Nätverksbandbredden kan också påverka prestandan. iii. Nätverksportsinställning för fast eller manuell typ. 37

40 6 Du kan hantera de anslutna projektorerna som räknas upp under Enhetshantering. För detaljerad info om ikonerna, se följande: Ikon Beskrivning Ikon Beskrivning Du är en standardanvändare och kan inte ändra lösenordet. Kopplar bort anslutningen till projektorn. Du är en administratör och kan ändra lösenordet. Du kontrollerar projektorn. Du är en administratör. Öppna huvudsidan för Nätverkskontroll. Någon annan kontrollerar projektorn. Du är en standardanvändare. Ställer in en visningszon för projektorn. I konferensläge: 1 Endast administratören kan ta kontroll. 2 En projektor kan visa upp till fyra datorskärmar. Du kan ställa in datorns namn under ifpresenter-hantering. 7 Koppla bort För att koppla bort anslutningen till projektorn eller projektorerna, klicka på ikonen Disconnect (Koppla bort). Se till att stänga av andra virtuella nätverkskontrollprogram innan du använder ifpresenter. 38

41 Visa bilder med en USB-lagringsenhet Projektorn har en inbyggd applikation som kan visa bilder från en USBlagringsenhet. Detta eliminerar behovet av en datorkälla. Projektorn stöder följande bildformat: Filformat Maximal pixelstorlek JPEG 8000 x 8000 GIF/TIFF/PNG/BMP 1280 x 800 Progressiva JPEG-filer stöds inte. Vissa JPEG-filer kanske inte visas tydligt. För att visa bilder från en USB-lagringsenhet: 1 Anslut USB-lagringsenheten till en av USB Typ A-kontakterna. 2 Tryck på källknappen och välj USB A (Type A)-inmatning. Obs: Om inga andra källor anslutits och Autokälla är på väljer projektorn automatiskt USB A-källan. 3 Mappar och stödda filer visas i miniatyrbildsläge. Gå tillbaka till föregående skärm genom att välja miniatyrbilden med en uppil i det övre vänstra hörnet på bildskärmen och tryck sedan på Enter. För att komma åt ytterligare USB-visningsalternativ, tryck på Menu knappen och sedan på Enter. För att stänga USB-visningsmenyn, tryck på Menu knappen och sedan på Enter en gång till. Välj eller avbryt en menyoperation genom att markera alternativet med vänster- eller högerpilarna. Använd upp- och nerpilarna för att markera ett alternativ och tryck sedan på Enter. Vid visning av miniatyrbilder Next (Nästa): Väljer nästa mapp/bild. Previous (Föregående): Väljer föregående mapp/bild. Thumbnail/Full Screen/SlideShow (Miniatyrbild/Helskärm/Bildspel): Visar valda bild eller bilder i Thumbnail (Miniatyrbild), Full Screen (Helskärm) eller SlideShow (Bildspel) läge. NameOrder/ExtendOrder/SizeOrder/TimeOrder (Namnordning/ Tilläggsordning/Storleksordning/Tidsordning): Ställer in bilderna så att de visas i filnamnsordning, enligt filtillägg, i storleksordning eller efter den tid då de togs. EXIF OFF/EXIF ON (EXIF AV/EXIF PÅ): Växlar mellan av och på för bildens EXIF-data. PathDisp OFF/PathDisp ON (Sökväg AV/Sökväg PÅ): Växlar mellan av och på för visning av filnamn och sökväg. Vid visning av bildspel Bläddra igenom miniatyrbilderna med hjälp av piltangenterna på fjärrkontrollen eller knappsatsen. Öppna en fil genom att markera den och sedan trycka på Enter. Tryck på Enter en gång till för att stänga filen. 39 Stop (Stopp): Stoppar bildspelet. Fast/Medium/Slow (Snabbt/Mellan/Långsamt): Ställer in tidsintervallen mellan varje bild. Fast (Snabbt) visar en bild var tredje sekund. Medium (Mellan) visar en bildungefär var tionde sekund. Slow (Långsamt) visar en bild ungefär en gång var femtonde sekund. Obs: Verklig visningstid beror på filstorleken.

42 Slide Right/Slide Up/Right down/random (Glid åt höger/glid upp/ Höger ner/slump): Ställer in hur bildspelet visas. Repeat On/Off (Upprepa på/av): Ställer in om bildspelet ska upprepas eller inte. Vid visning av helskärmsbilder Thumbnail/Full Screen/SlideShow (Miniatyrbild/Helskärm/Bildspel): Visar valda bild eller bilder i Thumbnail (Miniatyrbild), Full Screen (Helskärm) eller SlideShow (Bildspel) läge. Best Fit/Actual Size (Bästa passning/verklig storlek): Ställer in bildens visningsstorlek. EXIFDisp OFF/EXIFDisp ON (EXIFVisn AV/EXIFVisn PÅ): Växlar mellan av och på för bildens EXIF-data. + 90deg (+ 90 grader): Vrider bilden 90 grader medurs. - 90deg (- 90 grader): Vrider bilden 90 grader moturs. USB 2.0-kompatibel USB-lagringsmedia (Mass Storage Class) stöds. Vi rekommenderar starkt att en växelströmsadapter används tillsammans med USB-hårdskivor. Följande format rekommenderas för USB-hårdskivor. FAT12/FAT16/FAT32 (NTFS-format stöds inte). Vissa USB-flashenheter kanske inte fungerar som de ska med projektorn. Säkerhetsaktiverade USB-flashenheter stöds inte. Anslut ingen annan utrustning än USB-lagringsenheter. Ladda inte annan utrustning via USB-kontakten. Det kan orsaka felfunktion. Projektorn visar upp till och med 200 bilder i en mapp. Filnamnen visas i följande ordning: symboler, siffror, bokstäver. Projektorn kan visa filnamn med 16 bokstäver inklusive filtillägget. Applikationen visar engelska filnamn bäst. Om filerna namngetts på annat språk kanske filnamnen inte visas ordentligt. Bilderna visas dock som de ska. Mapparna på USB-lagringsenheten kan känna igen upp till tre nivåer. Prioriteringen för visning av miniatyrer för bildfiler är som följer: A : Nuvarande katalog: A B : Mapp B D : Mapp D C E : Mapp E G : Mapp C F : Mapp F : Mapp G Filvisningsprioritet i mapp: A > B > C > D > E > F. Mapp G: Kan inte visas eftersom den befinner sig på den fjärde nivån. Svarstider kan variera beroende på bildinnehåll vid byte av sida, inläsning och visning av filer. 40
