IN24 IN26. Användarhandbok

Transkript

1 IN4 IN6 Användarhandbok

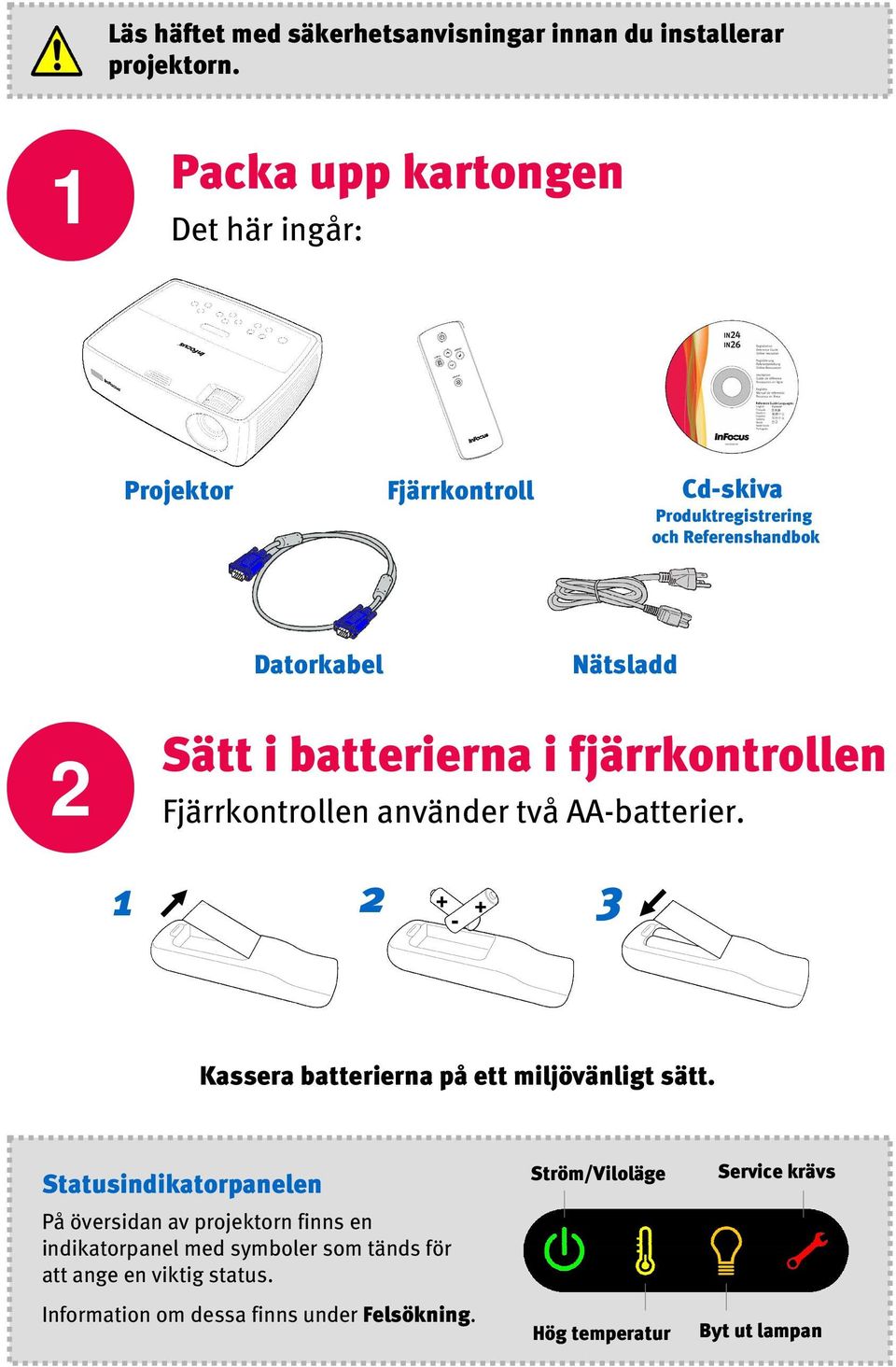

2 Läs häftet med säkerhetsanvisningar innan du installerar projektorn. Packa upp kartongen Det här ingår: Projektor Fjärrkontroll Cd-skiva Produktregistrering och Referenshandbok Datorkabel Nätsladd Sätt i batterierna i fjärrkontrollen Fjärrkontrollen använder två AA-batterier Kassera batterierna på ett miljövänligt sätt. Statusindikatorpanelen På översidan av projektorn finns en indikatorpanel med symboler som tänds för att ange en viktig status. Information om dessa finns under Felsökning. Ström/Viloläge Hög temperatur Service krävs Byt ut lampan

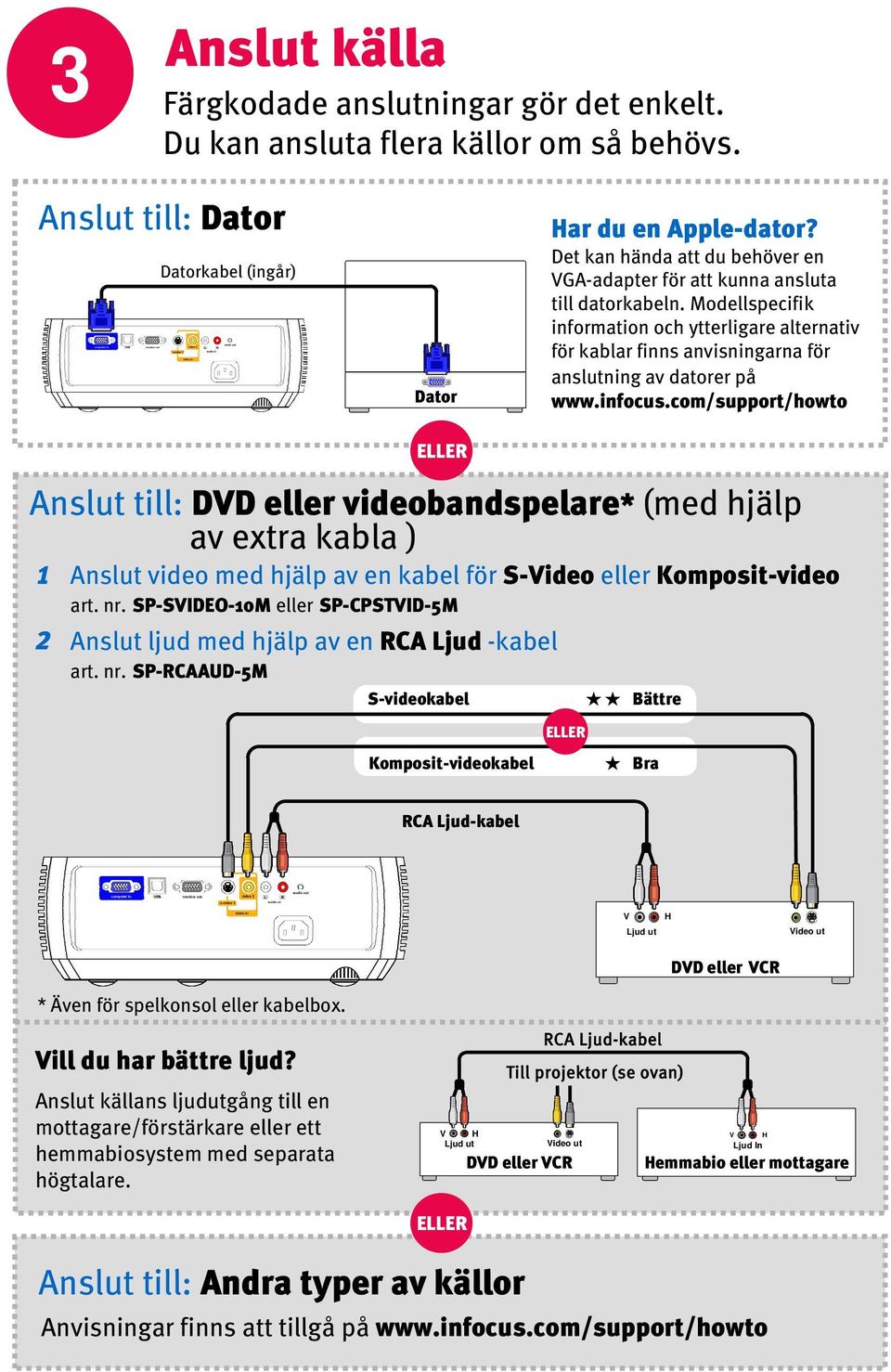

3 Anslut källa Färgkodade anslutningar gör det enkelt. Du kan ansluta flera källor om så behövs. Anslut till: Dator Datorkabel (ingår) Dator Har du en Apple-dator? Det kan hända att du behöver en VGA-adapter för att kunna ansluta till datorkabeln. Modellspecifik information och ytterligare alternativ för kablar finns anvisningarna för anslutning av datorer på Anslut till: DVD eller videobandspelare* (med hjälp av extra kabla ) Anslut video med hjälp av en kabel för S-Video eller Komposit-video art. nr. SP-SVIDEO-0M eller SP-CPSTVID-5M ELLER Anslut ljud med hjälp av en RCA Ljud -kabel art. nr. SP-RCAAUD-5M S-videokabel Komposit-videokabel ELLER Bättre Bra RCA Ljud-kabel V H Ljud ut Video ut DVD eller VCR * Även för spelkonsol eller kabelbox. Vill du har bättre ljud? Anslut källans ljudutgång till en mottagare/förstärkare eller ett hemmabiosystem med separata högtalare. Till projektor (se ovan) V H Ljud ut Video ut DVD eller VCR RCA Ljud-kabel V H Ljud In Hemmabio eller mottagare ELLER Anslut till: Andra typer av källor Anvisningar finns att tillgå på

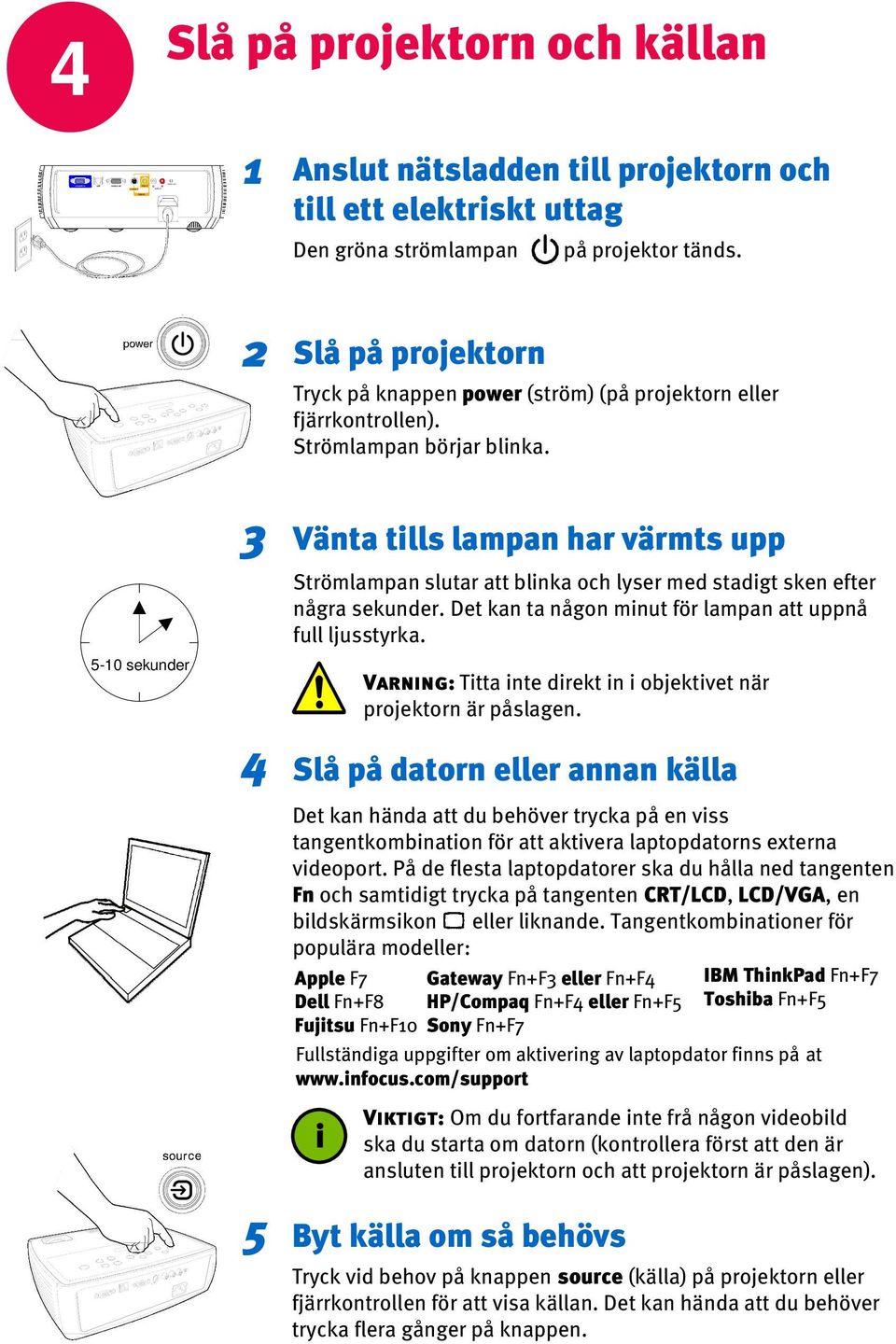

4 4 Slå på projektorn och källan Anslut nätsladden till projektorn och till ett elektriskt uttag Den gröna strömlampan på projektor tänds. 5-0 sekunder 4 5 Slå på projektorn Tryck på knappen power (ström) (på projektorn eller fjärrkontrollen). Strömlampan börjar blinka. Vänta tills lampan har värmts upp Strömlampan slutar att blinka och lyser med stadigt sken efter några sekunder. Det kan ta någon minut för lampan att uppnå full ljusstyrka. Varning: Titta inte direkt in i objektivet när projektorn är påslagen. Slå på datorn eller annan källa Det kan hända att du behöver trycka på en viss tangentkombination för att aktivera laptopdatorns externa videoport. På de flesta laptopdatorer ska du hålla ned tangenten Fn och samtidigt trycka på tangenten CRT/LCD, LCD/VGA, en bildskärmsikon eller liknande. Tangentkombinationer för populära modeller: Apple F7 Dell Fn+F8 Fujitsu Fn+F0 Gateway Fn+F eller Fn+F4 HP/Compaq Fn+F4 eller Fn+F5 Sony Fn+F7 Byt källa om så behövs IBM ThinkPad Fn+F7 Toshiba Fn+F5 Fullständiga uppgifter om aktivering av laptopdator finns på at i Viktigt: Om du fortfarande inte frå någon videobild ska du starta om datorn (kontrollera först att den är ansluten till projektorn och att projektorn är påslagen). Tryck vid behov på knappen source (källa) på projektorn eller fjärrkontrollen för att visa källan. Det kan hända att du behöver trycka flera gånger på knappen.

5 5 Justera bilden Höjd Projektorns placering Allt eftersom avståndet ökar, blir bilden större och flyttas uppåt. Håll ned låsknappen på översidan av projek. Lyft upp projektorns framkant till lämplig höjd. Släpp knappen. Objektivets mittlinje Keystone Diagonal filmdukstorlek Avstånd till filmduk Minsta Största,5 m / 60 tum,4 m,5 m m / 80 tum, m,4 m, m / 9 tum,7 m,9 m,8 m / 50 tum 6 m 6,4 m Tryck på knapparna för keystone för att göra bilden fyrkantig. Zoomning och fokus Interaktiv räknedosa för filmdukstorlek och avstånd Zoom (bakre) fokus (främre) Justera zoomningen först och fokusera sedan bildens mittpunkt. Takmontering? Vänd bilden genom att aktivera alternativet Tak i menyn System (tryck på menu (meny), och välj sedan Inställningar > System > Tak). Använda menyerna 4 Tryck på menu för att öppna menyerna Tryck på eller för att välja alternativ (eller justera en inställning) Tryck på select (välj) för att bekräfta ett menyval Tryck på menu för att dölja menyerna

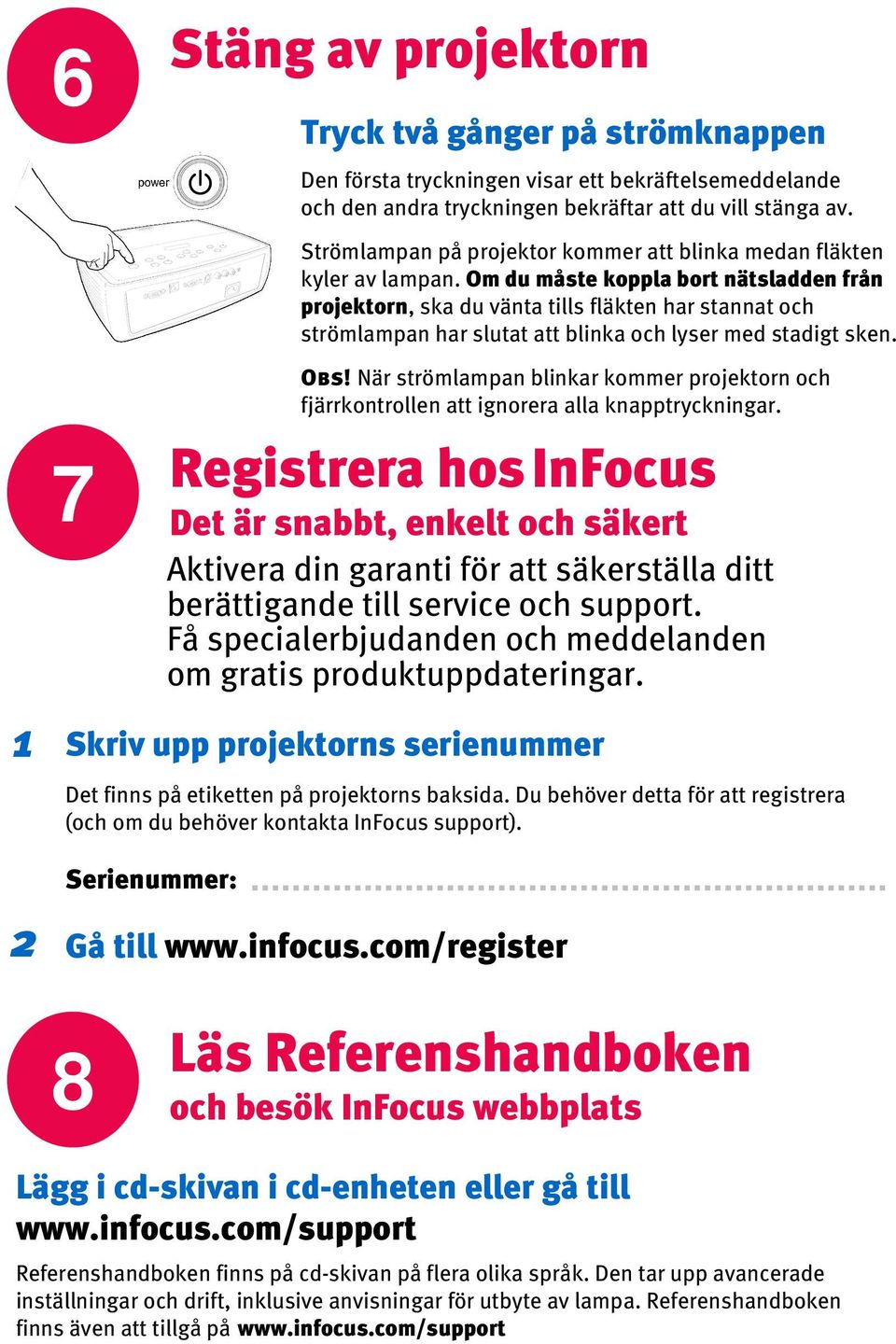

6 6 7 Stäng av projektorn Det är snabbt, enkelt och säkert Aktivera din garanti för att säkerställa ditt berättigande till service och support. Få specialerbjudanden och meddelanden om gratis produktuppdateringar. Skriv upp projektorns serienummer Det finns på etiketten på projektorns baksida. Du behöver detta för att registrera (och om du behöver kontakta InFocus support). Serienummer: Tryck två gånger på strömknappen Den första tryckningen visar ett bekräftelsemeddelande och den andra tryckningen bekräftar att du vill stänga av. Strömlampan på projektor kommer att blinka medan fläkten kyler av lampan. Om du måste koppla bort nätsladden från projektorn, ska du vänta tills fläkten har stannat och strömlampan har slutat att blinka och lyser med stadigt sken. Obs! När strömlampan blinkar kommer projektorn och fjärrkontrollen att ignorera alla knapptryckningar. Registrera hos InFocus Gå till 8 Läs Referenshandboken och besök InFocus webbplats Lägg i cd-skivan i cd-enheten eller gå till Referenshandboken finns på cd-skivan på flera olika språk. Den tar upp avancerade inställningar och drift, inklusive anvisningar för utbyte av lampa. Referenshandboken finns även att tillgå på

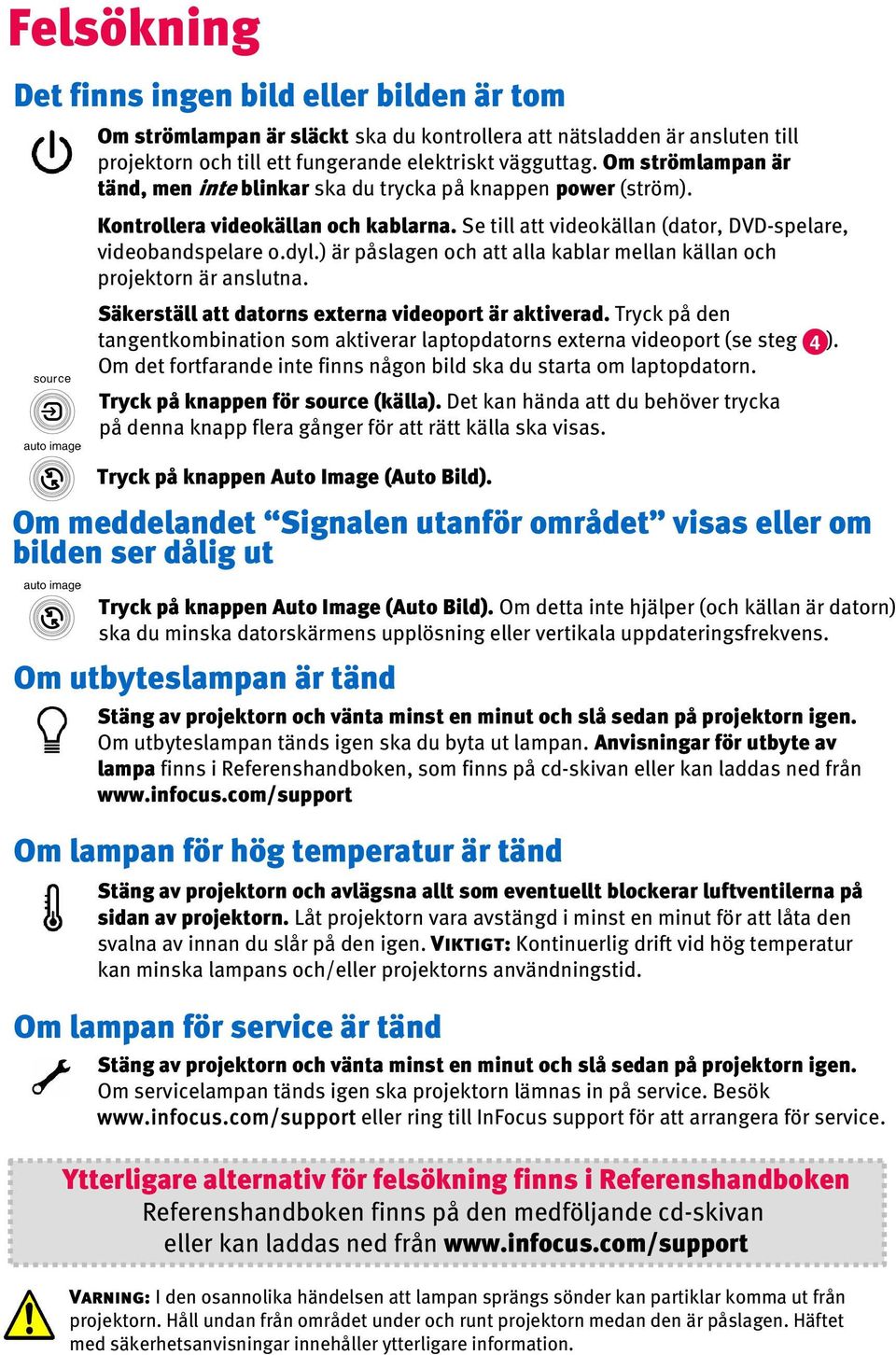

7 Felsökning Det finns ingen bild eller bilden är tom Om strömlampan är släckt ska du kontrollera att nätsladden är ansluten till projektorn och till ett fungerande elektriskt vägguttag. Om strömlampan är tänd, men inte blinkar ska du trycka på knappen power (ström). Kontrollera videokällan och kablarna. Se till att videokällan (dator, DVD-spelare, videobandspelare o.dyl.) är påslagen och att alla kablar mellan källan och projektorn är anslutna. Säkerställ att datorns externa videoport är aktiverad. Tryck på den tangentkombination som aktiverar laptopdatorns externa videoport (se steg 4 ). Om det fortfarande inte finns någon bild ska du starta om laptopdatorn. Tryck på knappen för source (källa). Det kan hända att du behöver trycka på denna knapp flera gånger för att rätt källa ska visas. Tryck på knappen Auto Image (Auto Bild). Om meddelandet Signalen utanför området visas eller om bilden ser dålig ut Tryck på knappen Auto Image (Auto Bild). Om detta inte hjälper (och källan är datorn) ska du minska datorskärmens upplösning eller vertikala uppdateringsfrekvens. Om utbyteslampan är tänd Stäng av projektorn och vänta minst en minut och slå sedan på projektorn igen. Om utbyteslampan tänds igen ska du byta ut lampan. Anvisningar för utbyte av lampa finns i Referenshandboken, som finns på cd-skivan eller kan laddas ned från Om lampan för hög temperatur är tänd Stäng av projektorn och avlägsna allt som eventuellt blockerar luftventilerna på sidan av projektorn. Låt projektorn vara avstängd i minst en minut för att låta den svalna av innan du slår på den igen. Viktigt: Kontinuerlig drift vid hög temperatur kan minska lampans och/eller projektorns användningstid. Om lampan för service är tänd Stäng av projektorn och vänta minst en minut och slå sedan på projektorn igen. Om servicelampan tänds igen ska projektorn lämnas in på service. Besök eller ring till InFocus support för att arrangera för service. Ytterligare alternativ för felsökning finns i Referenshandboken Referenshandboken finns på den medföljande cd-skivan eller kan laddas ned från Varning: I den osannolika händelsen att lampan sprängs sönder kan partiklar komma ut från projektorn. Håll undan från området under och runt projektorn medan den är påslagen. Häftet med säkerhetsanvisningar innehåller ytterligare information.

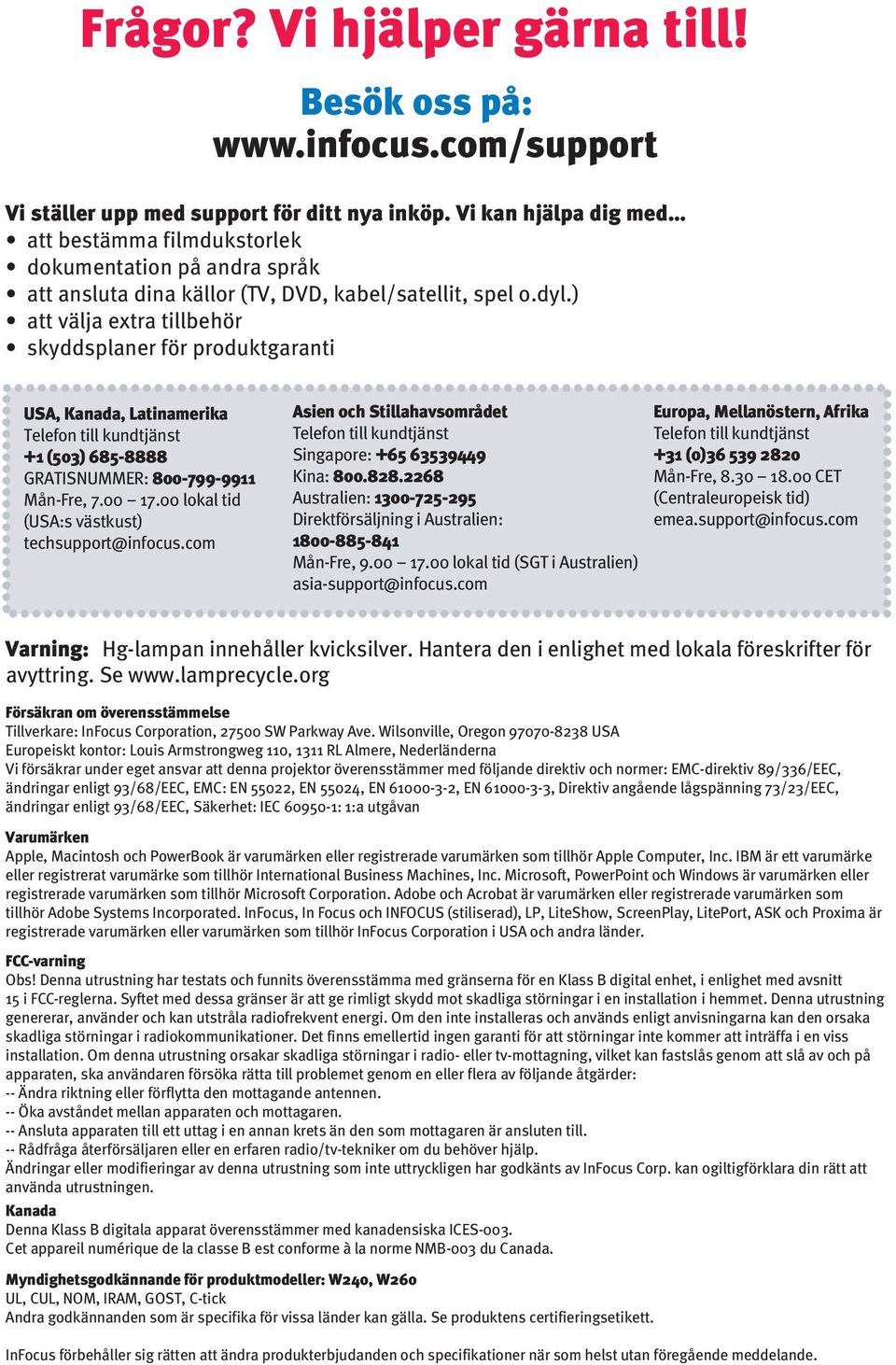

8 Frågor? Vi hjälper gärna till! Besök oss på: Vi ställer upp med support för ditt nya inköp. Vi kan hjälpa dig med att bestämma filmdukstorlek dokumentation på andra språk att ansluta dina källor (TV, DVD, kabel/satellit, spel o.dyl.) att välja extra tillbehör skyddsplaner för produktgaranti USA, Kanada, Latinamerika Telefon till kundtjänst + (50) GRATISNUMMER: Mån-Fre, lokal tid (USA:s västkust) techsupport@infocus.com Asien och Stillahavsområdet Telefon till kundtjänst Singapore: Kina: Australien: Direktförsäljning i Australien: Mån-Fre, lokal tid (SGT i Australien) asia-support@infocus.com Europa, Mellanöstern, Afrika Telefon till kundtjänst + (0) Mån-Fre, CET (Centraleuropeisk tid) emea.support@infocus.com Varning: Hg-lampan innehåller kvicksilver. Hantera den i enlighet med lokala föreskrifter för avyttring. Se Försäkran om överensstämmelse Tillverkare: InFocus Corporation, 7500 SW Parkway Ave. Wilsonville, Oregon USA Europeiskt kontor: Louis Armstrongweg 0, RL Almere, Nederländerna Vi försäkrar under eget ansvar att denna projektor överensstämmer med följande direktiv och normer: EMC-direktiv 89/6/EEC, ändringar enligt 9/68/EEC, EMC: EN 550, EN 5504, EN , EN , Direktiv angående lågspänning 7//EEC, ändringar enligt 9/68/EEC, Säkerhet: IEC : :a utgåvan Varumärken Apple, Macintosh och PowerBook är varumärken eller registrerade varumärken som tillhör Apple Computer, Inc. IBM är ett varumärke eller registrerat varumärke som tillhör International Business Machines, Inc. Microsoft, PowerPoint och Windows är varumärken eller registrerade varumärken som tillhör Microsoft Corporation. Adobe och Acrobat är varumärken eller registrerade varumärken som tillhör Adobe Systems Incorporated. InFocus, In Focus och INFOCUS (stiliserad), LP, LiteShow, ScreenPlay, LitePort, ASK och Proxima är registrerade varumärken eller varumärken som tillhör InFocus Corporation i USA och andra länder. FCC-varning Obs! Denna utrustning har testats och funnits överensstämma med gränserna för en Klass B digital enhet, i enlighet med avsnitt 5 i FCC-reglerna. Syftet med dessa gränser är att ge rimligt skydd mot skadliga störningar i en installation i hemmet. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi. Om den inte installeras och används enligt anvisningarna kan den orsaka skadliga störningar i radiokommunikationer. Det finns emellertid ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna utrustning orsakar skadliga störningar i radio- eller tv-mottagning, vilket kan fastslås genom att slå av och på apparaten, ska användaren försöka rätta till problemet genom en eller flera av följande åtgärder: -- Ändra riktning eller förflytta den mottagande antennen. -- Öka avståndet mellan apparaten och mottagaren. -- Ansluta apparaten till ett uttag i en annan krets än den som mottagaren är ansluten till. -- Rådfråga återförsäljaren eller en erfaren radio/tv-tekniker om du behöver hjälp. Ändringar eller modifieringar av denna utrustning som inte uttryckligen har godkänts av InFocus Corp. kan ogiltigförklara din rätt att använda utrustningen. Kanada Denna Klass B digitala apparat överensstämmer med kanadensiska ICES-00. Cet appareil numérique de la classe B est conforme à la norme NMB-00 du Canada. Myndighetsgodkännande för produktmodeller: W40, W60 UL, CUL, NOM, IRAM, GOST, C-tick Andra godkännanden som är specifika för vissa länder kan gälla. Se produktens certifieringsetikett. InFocus förbehåller sig rätten att ändra produkterbjudanden och specifikationer när som helst utan föregående meddelande.
