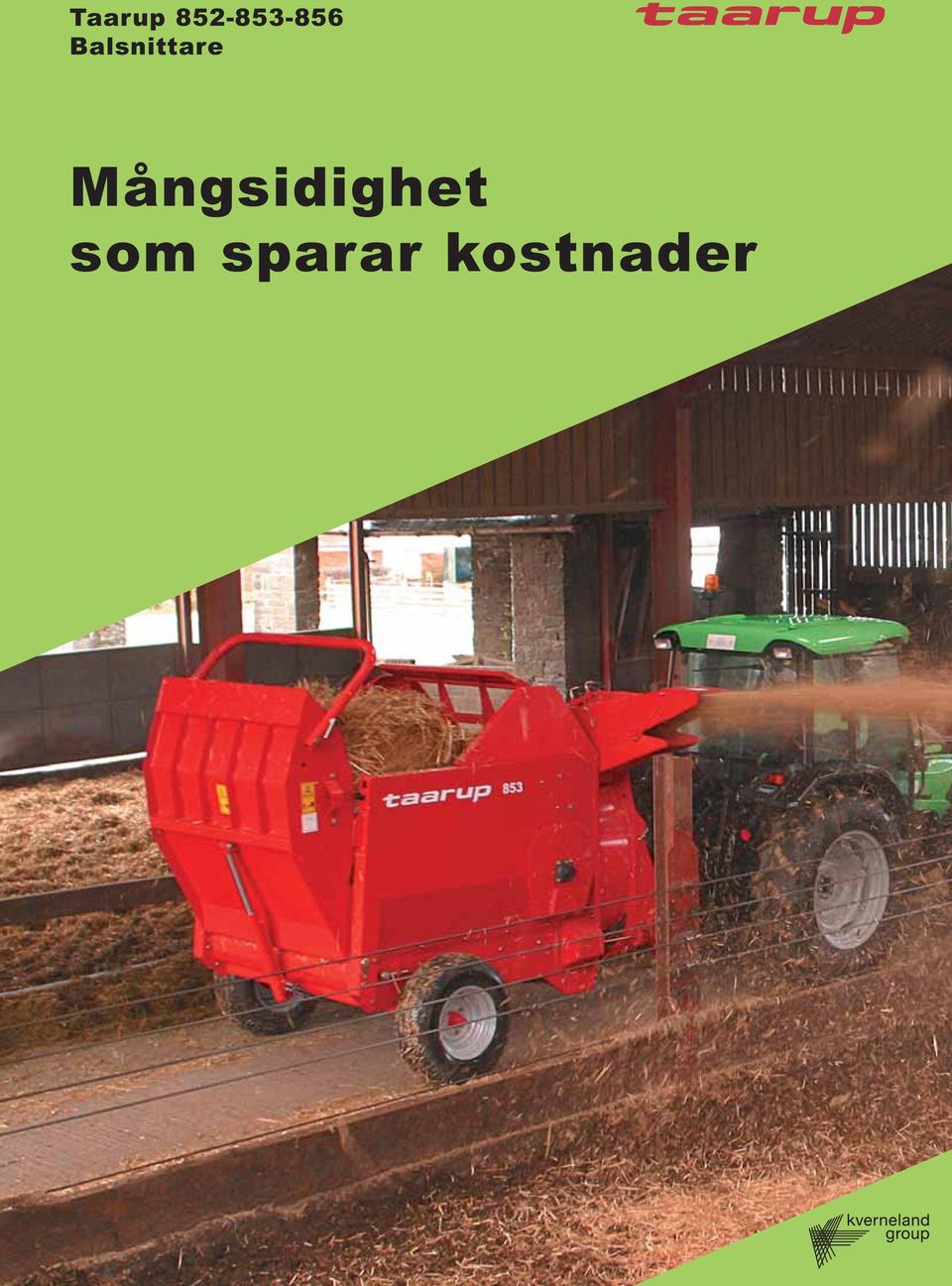

1 Taarup Balsnittare Mångsidighet som sparar kostnader

2 Obegränsade möjligheter! Sänk tidsåtgången för halmspridning och utfodring Tarrups balsnittarprogram har utvecklats med tanke på flexibilitet och för att minska kostnader vid halmfördelning och utfodring. Taarup 852 är en renodlad halmsnittare. Taarup erbjuder en mer flexibel lösning för halmfördelning och utfodring av fyrkant- och rundbalar av halm, hö och ensilage samt även blockensilage. Viktiga egenskaper hos Taarup 850 serien: Knivrotorns unika utformning (modell 853 & 856) som gör att balsnittarna kan hantera mycket varierande materialtyper. Fläkthjulet som är speciell konstruerad för att kontrollerat blåsa ut materialet via utblåsningsröret med full effekt till sista strå. Växellådans 2 utvväxlingar hos Taarup 853 & 856 för att anpassa hastigheten på fläkthjulet. Blåser halm upp till 18 m Flexibelt utlopp som anpassas till utfodring eller halmfördelning. Enkelt självlastningssystem 2

3 Unik knivrotor som hanterar olika typer av material Taarup 850 serien har en helt ny unik knivrotorutformning. Knivarna på modeller 853 och 856 är monterade i vinkel så att de kan passera den fasta kammen på båda sidor. Detta säkrar att materialet både snittas och fördelas jämnt i fläkthuset. Risken för blockering reduceras, ett jämnt materialflöde uppnås och knivrotorn förblir ren. På knivrotorn är 14 knivar monterade som standard men plats finns för 28 extra knivar. Knivarna som sitter fast med skruv och mutter är mycket enkla att byta. Maskinsystem Fläkthjul som inte lämnar något kvar Fläkthjulet på Taarup serien har en diameter på 1,55 m. På detta finns 6 st. fläktvingar som ger mycket stor blåskapacitet. Det säkerställer att fläkthuset töms fullständigt. Fläkthjulet har ingen snitteffekt varför maskinen kan användas för halmtäckning i trädgårdsodlingar, mm. I kombination med 2- stegs växellåda (standard på modeller 853 och 856) kan fläkthjulet kasta halm upp till 18 meter (hög växel) eller utfodra hö/ensilage vid sidan av maskinen (låg växel). Med det 310º svängbara utloppet kan maskinen kasta materialet ca 15 meter. Knivarna passerar på varsin sida om den fasta kammen för jämnaste snitt. Bottenmattan Taarup 850 seriens bottenmatta är hydrauldriven med steglös hastighetsreglering och reversering. Anslutningen mellan bottenmattan och knivrotorn är utformad för att undvika materialspill. Bottenmattan glider på två skenor gjorda av Ultraglide, ett plastmaterial som reducerar friktionen och ökar bottenkedjans livslängd. Avståndet mellan medbringarna är utprovat så att man får en jämn matning till knivtrumman. Medbringarna är kraftiga, gjorda för att kunna bytas ut enkelt och snabbt. En roterande markör framtill på maskinen informerar föraren om bottenmattans rörelse. Under bottenmattan finns ett tråg som samlar upp allt materialspill. 3

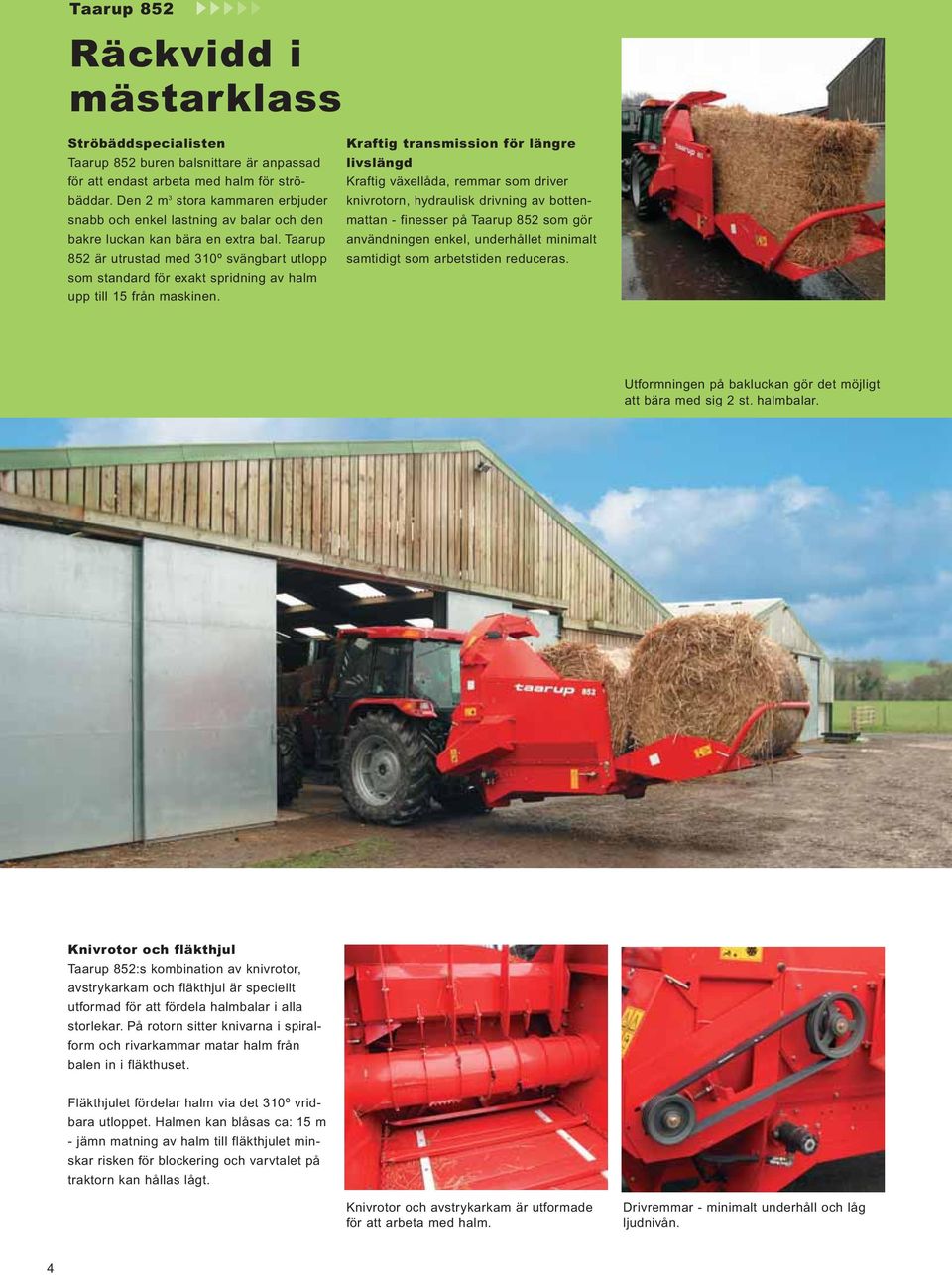

4 Taarup 852 Räckvidd i mästarklass Ströbäddspecialisten Taarup 852 buren balsnittare är anpassad för att endast arbeta med halm för ströbäddar. Den 2 m 3 stora kammaren erbjuder snabb och enkel lastning av balar och den bakre luckan kan bära en extra bal. Taarup 852 är utrustad med 310º svängbart utlopp som standard för exakt spridning av halm upp till 15 från maskinen. Kraftig transmission för längre livslängd Kraftig växellåda, remmar som driver knivrotorn, hydraulisk drivning av bottenmattan - finesser på Taarup 852 som gör användningen enkel, underhållet minimalt samtidigt som arbetstiden reduceras. Utformningen på bakluckan gör det möjligt att bära med sig 2 st. halmbalar. Knivrotor och fläkthjul Taarup 852:s kombination av knivrotor, avstrykarkam och fläkthjul är speciellt utformad för att fördela halmbalar i alla storlekar. På rotorn sitter knivarna i spiralform och rivarkammar matar halm från balen in i fläkthuset. Fläkthjulet fördelar halm via det 310º vridbara utloppet. Halmen kan blåsas ca: 15 m - jämn matning av halm till fläkthjulet minskar risken för blockering och varvtalet på traktorn kan hållas lågt. Knivrotor och avstrykarkam är utformade för att arbeta med halm. Drivremmar - minimalt underhåll och låg ljudnivån. 4

5 Enkel och bekväm självlastning av balar Den hydraulmanövrerade bakluckan på Taarup 852 underlättar upplastning av fyrkant- eller rundbalar. Bakluckan kan också bära en extra bal för ökad kapacitet. Som extra utrustning kan en stödbåge monteras på bakluckan som gör att rundbalen ligger säkert och stabilt. Taarup 852 kan blåsa halm upp till 15 m. Jämn ströbädd Vridbart utlopp Taarup 852 har som standard ett 310º vridbart utlopp. Föraren kan lägga en jämn ströbädd även i svåråtkomliga utrymmen. Klaffen på utblåsröret styrs elektriskt via en el-motor och svängningen av 310ºutloppett styrs via traktorns yttre hydraulik. 310º 5

6 Taarup 853 Den flexibla lösningen En mångsidig maskin både för halmspridning och utfodring Taarup 853 är konstruerad för att snitta och fördela halm samt utfodra hö och ensilage i både bal- och blockformat. Det gör Taarup 853 till en flexibel och effektiv lösning. Kraftig konstruktion gör att Taarup 853 blir en pålitlig maskin med lång livslängd. 3 m 3 balkammare gör att maskinen kan bära 2 st. balar. Enkelt att självlasta en bal Den hydraulstyrda bakluckan gör det möjligt att självlasta en fyrkant/rundbal. Bakluckan kan användas till att bära med sig en extra rundbal för att öka kapaciteten. Total lyftkraft är 1200 kg. En stödbåge finns som tillbehör som monteras på bakluckan för att hindra balen att rulla av vid användning av maskinen. 6

7 Knivrotor som klarar av alla typer av balar Taarup 853 har en knivrotor med stor diameter gjord för att klara av alla typer av foder- och strömaterial. Tack vare en helt ny unik knivrotor där knivarna är monterade i vinkel så att de kan passera den fasta avstrykarkammen på båda sidor säkras att materialet både snittas och fördelas jämnt samtidigt som risken för blockering minskar. Tvåstegs växellåda för att strö eller utfodring För att anpassa fläkthjulets varvtal till halmfördelning eller utfodring är Taarup 853 utrustad med tvåstegs växellåda. Med ett lågt varvtal på fläkthjulet sker utfodring av ensilage och hö lugnt utan yrande foder. Med ett högre varvtal på fläkthjulet uppnås effektiv halmfördelning för en djupströbädd. Justering av växellådans hastighet görs med ett handtag på höger sida av maskinen. Mångsidigt utblås för halmfördelning och utfodring Utan överdriven fläktverkan kan utfodring ske över stängsel, i tråg eller på foderbordet. Höjden på utloppet styrs hydrauliskt, vilket innebär enkel omställning från utfodring till halmspridning. Standardutloppets yttre styrplåt och botten är självjusterande för att full anpassning till olika materialtyper ska kunna ske. Taarup 853 kan utrustas med ett vridbart utlopp för att fördela halm i svåråtkomliga lägen (se sid 5.) 7

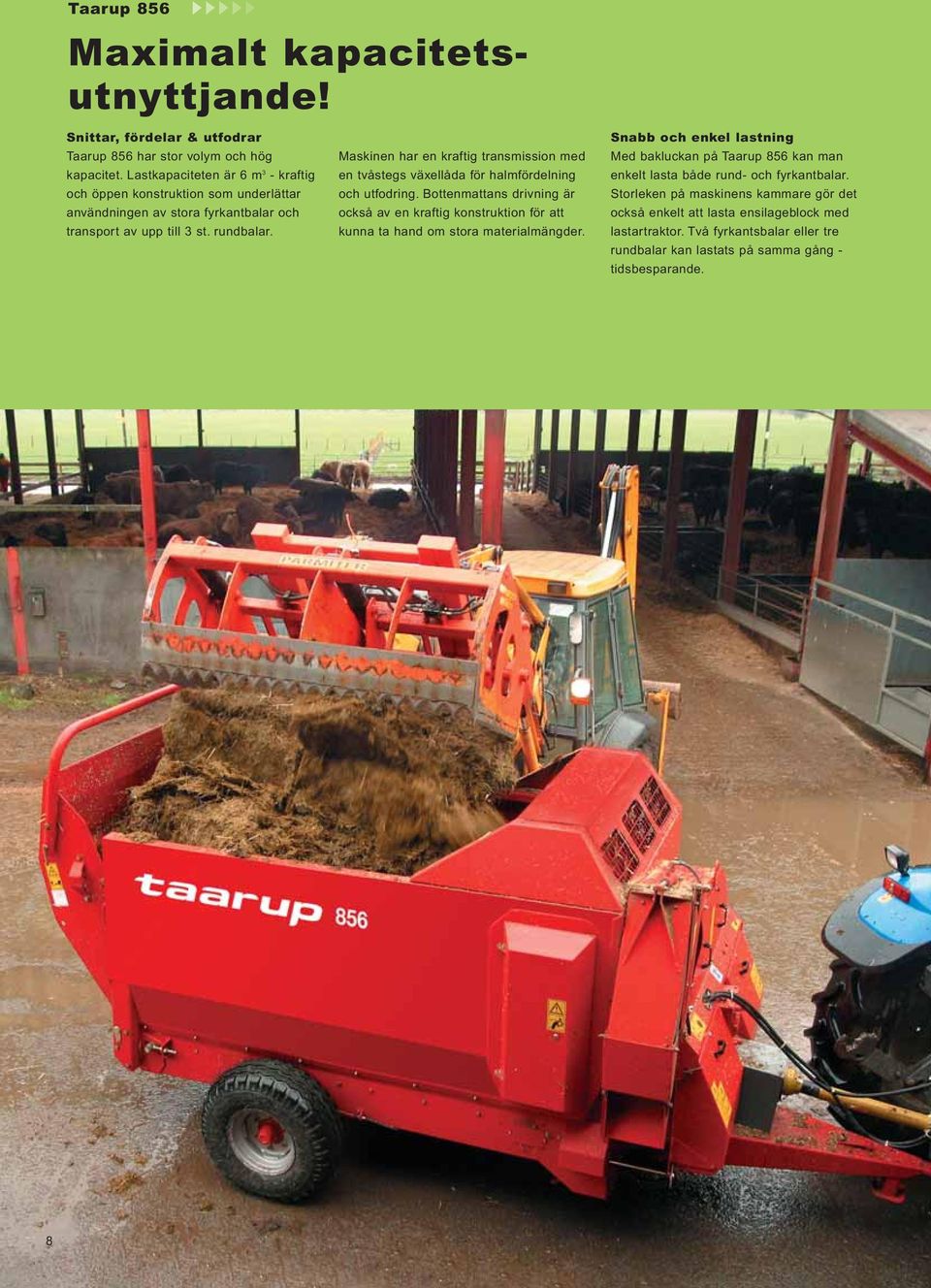

8 Taarup 856 Maximalt kapacitetsutnyttjande! Snittar, fördelar & utfodrar Taarup 856 har stor volym och hög kapacitet. Lastkapaciteten är 6 m 3 - kraftig och öppen konstruktion som underlättar användningen av stora fyrkantbalar och transport av upp till 3 st. rundbalar. Maskinen har en kraftig transmission med en tvåstegs växellåda för halmfördelning och utfodring. Bottenmattans drivning är också av en kraftig konstruktion för att kunna ta hand om stora materialmängder. Snabb och enkel lastning Med bakluckan på Taarup 856 kan man enkelt lasta både rund- och fyrkantbalar. Storleken på maskinens kammare gör det också enkelt att lasta ensilageblock med lastartraktor. Två fyrkantsbalar eller tre rundbalar kan lastats på samma gång - tidsbesparande. 8

9 Taarup 856 kan bära med sig tre rundbalar på en gång, två i kammaren och en på bakluckan, utan extrautrustning. Både fyrkant- och rundbalar kan lastas med hjälp av den hydrauliska bakluckan. Ett system som hanterar stora balmått Taarup 856 har två knivrotorer med vinklade knivar som passerar på båda sidor av avskraparkammarna vilket ger jämn matning till fläkthjulet och minskar risken för blockering i fläkthuset. De vinklade knivarna som är monterade i spiralform på knivrotorerna, gör att stora mängder material lätt passerar in till fläkthjulet utan att balen roteras eller att bottenmattan reverseras. Kombinationen med fläkthjulet och tvåstegsväxellådan, gör att balar av halm, hö, ensilage samt även löst material bearbetas snabbt, jämnt och utan avbrott. Standardutförandets utlopp kan utfodra ensilage och hö och blåsa halm upp till 18 meter. Taarup 856 kan också beställas med ett 310º vridbart utlopp. Detta kan också användas till att utfodra hö, ensilage och blåsa halm upp till 15 meter. Remdrivningen på Taarup 856 ger en tyst och mjuk drivning av knivrotorerna. 9

10 Taarup balar på en gång eller 6 m 3 ensilageblock Stort lastutrymme för effektivt arbete Taarup 856 kammare har hög kapacitet och kan lasta stor materialvolym. Maskinen klarar tre rund- eller fyrkantsbalar (beroende på storleken) eller upp till 6 m 3 blockensilage. Något som minskar den dagliga arbetstiden avsevärt. 6 m 3 lastutrymme gör det enkelt att lasta balar - två balar kan lastas på en gång. 3 rundbalar Taarup 856 kan lastas med upp till tre rundbalar, (beroende på storlek). Storleken på lastutrymmet tillåter att två balar lastas på en gång. Tredje balen lastas ovanpå de två balarna och glider lätt ned emellan dem. 3 fyrkantbalar Taarup 856 kan hantera de största fyrkantbalarna eller paket med upp till tre medelstora fyrkantsbalar. Tack vare de två knivrotorerna kan stora materialvolymer matas in till fläkthjulet utan störningar. 6 m 3 ensilageblock Ensilageblock lastas enkelt i Taarup 856. Lastutrymmets storlek gör det enkelt att lasta med en lastartraktor. De två knivrotorerna gör att ett jämnt flöde av material matas in till fläkthjulet. Med standardutloppet kan man utfodra över räcken, i tråg eller direkt på foderbordet. 10

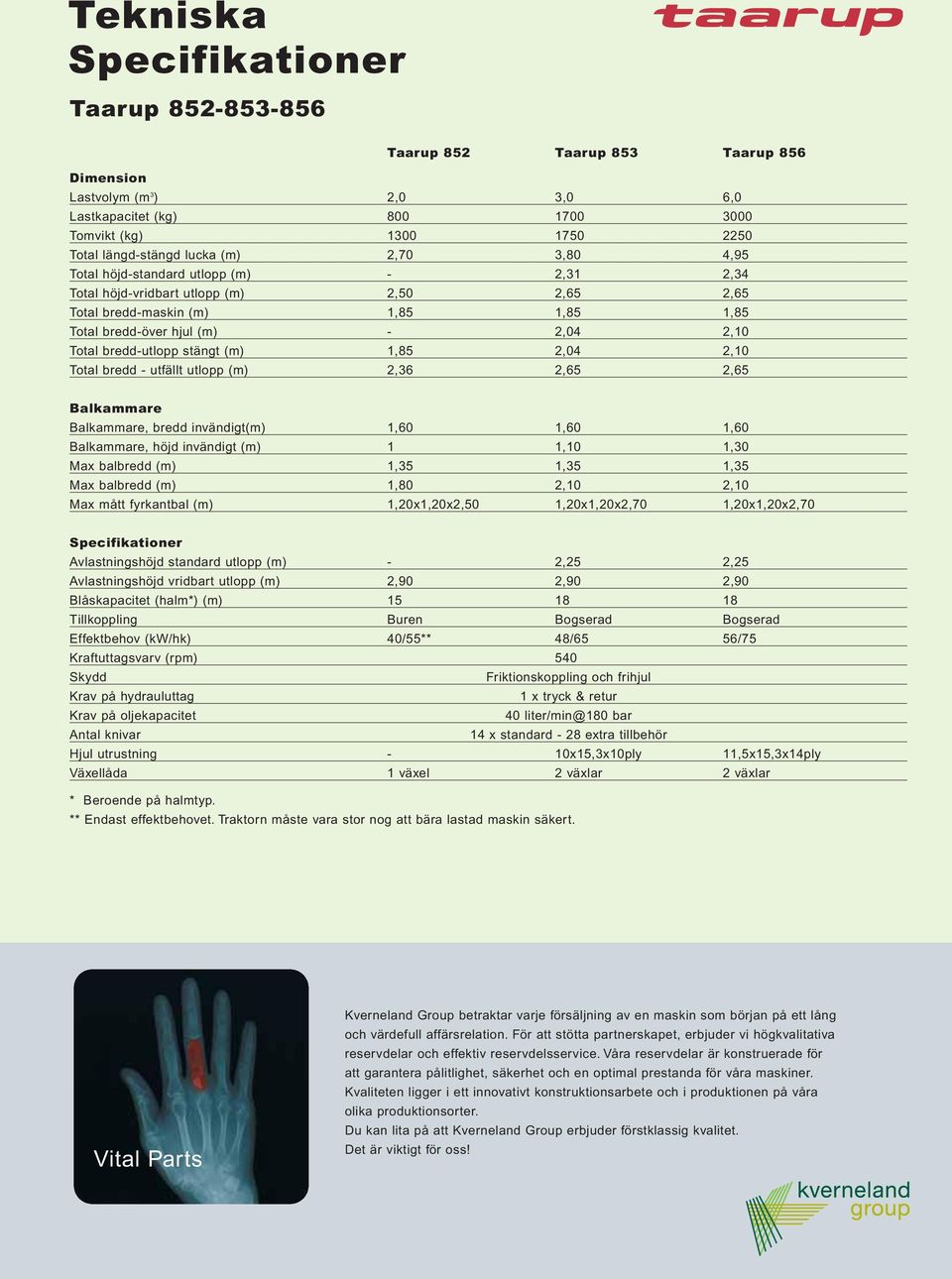

11 Tekniska Specifikationer Taarup Taarup 852 Taarup 853 Taarup 856 Dimension Lastvolym (m 3 ) 2,0 3,0 6,0 Lastkapacitet (kg) Tomvikt (kg) Total längd-stängd lucka (m) 2,70 3,80 4,95 Total höjd-standard utlopp (m) - 2,31 2,34 Total höjd-vridbart utlopp (m) 2,50 2,65 2,65 Total bredd-maskin (m) 1,85 1,85 1,85 Total bredd-över hjul (m) - 2,04 2,10 Total bredd-utlopp stängt (m) 1,85 2,04 2,10 Total bredd - utfällt utlopp (m) 2,36 2,65 2,65 Balkammare Balkammare, bredd invändigt(m) 1,60 1,60 1,60 Balkammare, höjd invändigt (m) 1 1,10 1,30 Max balbredd (m) 1,35 1,35 1,35 Max balbredd (m) 1,80 2,10 2,10 Max mått fyrkantbal (m) 1,20x1,20x2,50 1,20x1,20x2,70 1,20x1,20x2,70 Specifikationer Avlastningshöjd standard utlopp (m) - 2,25 2,25 Avlastningshöjd vridbart utlopp (m) 2,90 2,90 2,90 Blåskapacitet (halm*) (m) Tillkoppling Buren Bogserad Bogserad Effektbehov (kw/hk) 40/55** 48/65 56/75 Kraftuttagsvarv (rpm) 540 Skydd Friktionskoppling och frihjul Krav på hydrauluttag 1 x tryck & retur Krav på oljekapacitet 40 liter/min@180 bar Antal knivar 14 x standard - 28 extra tillbehör Hjul utrustning - 10x15,3x10ply 11,5x15,3x14ply Växellåda 1 växel 2 växlar 2 växlar * Beroende på halmtyp. ** Endast effektbehovet. Traktorn måste vara stor nog att bära lastad maskin säkert. Vital Parts Kverneland Group betraktar varje försäljning av en maskin som början på ett lång och värdefull affärsrelation. För att stötta partnerskapet, erbjuder vi högkvalitativa reservdelar och effektiv reservdelsservice. Våra reservdelar är konstruerade för att garantera pålitlighet, säkerhet och en optimal prestanda för våra maskiner. Kvaliteten ligger i ett innovativt konstruktionsarbete och i produktionen på våra olika produktionsorter. Du kan lita på att Kverneland Group erbjuder förstklassig kvalitet. Det är viktigt för oss! 11

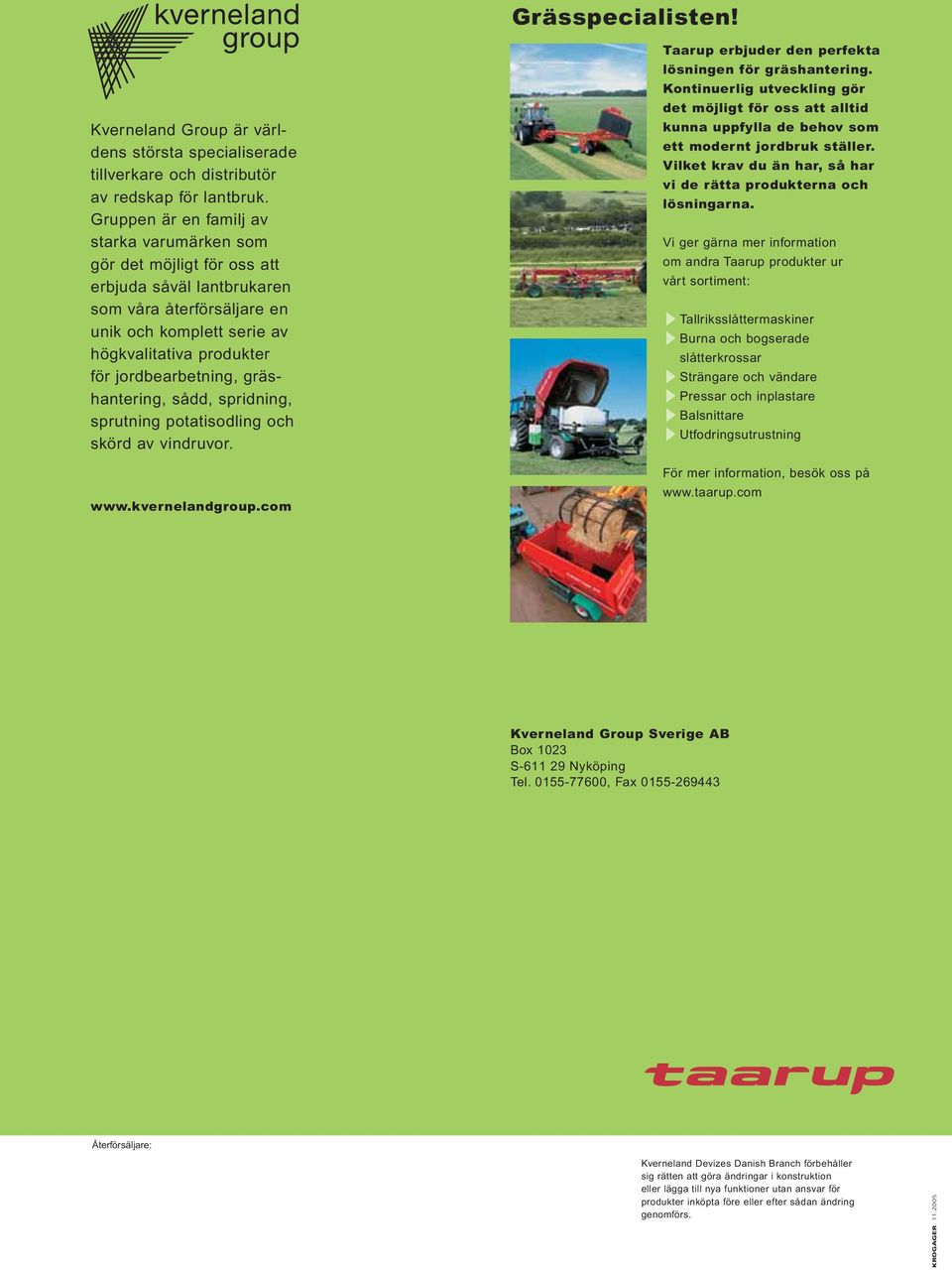

12 Grässpecialisten! Kverneland Group är världens största specialiserade tillverkare och distributör av redskap för lantbruk. Gruppen är en familj av starka varumärken som gör det möjligt för oss att erbjuda såväl lantbrukaren som våra återförsäljare en unik och komplett serie av högkvalitativa produkter för jordbearbetning, gräshantering, sådd, spridning, sprutning potatisodling och skörd av vindruvor. Taarup erbjuder den perfekta lösningen för gräshantering. Kontinuerlig utveckling gör det möjligt för oss att alltid kunna uppfylla de behov som ett modernt jordbruk ställer. Vilket krav du än har, så har vi de rätta produkterna och lösningarna. Vi ger gärna mer information om andra Taarup produkter ur vårt sortiment: Tallriksslåttermaskiner Burna och bogserade slåtterkrossar Strängare och vändare Pressar och inplastare Balsnittare Utfodringsutrustning För mer information, besök oss på Kverneland Group Sverige AB Box 1023 S Nyköping Tel , Fax Återförsäljare: Kverneland Devizes Danish Branch förbehåller sig rätten att göra ändringar i konstruktion eller lägga till nya funktioner utan ansvar för produkter inköpta före eller efter sådan ändring genomförs. KROGAGER
