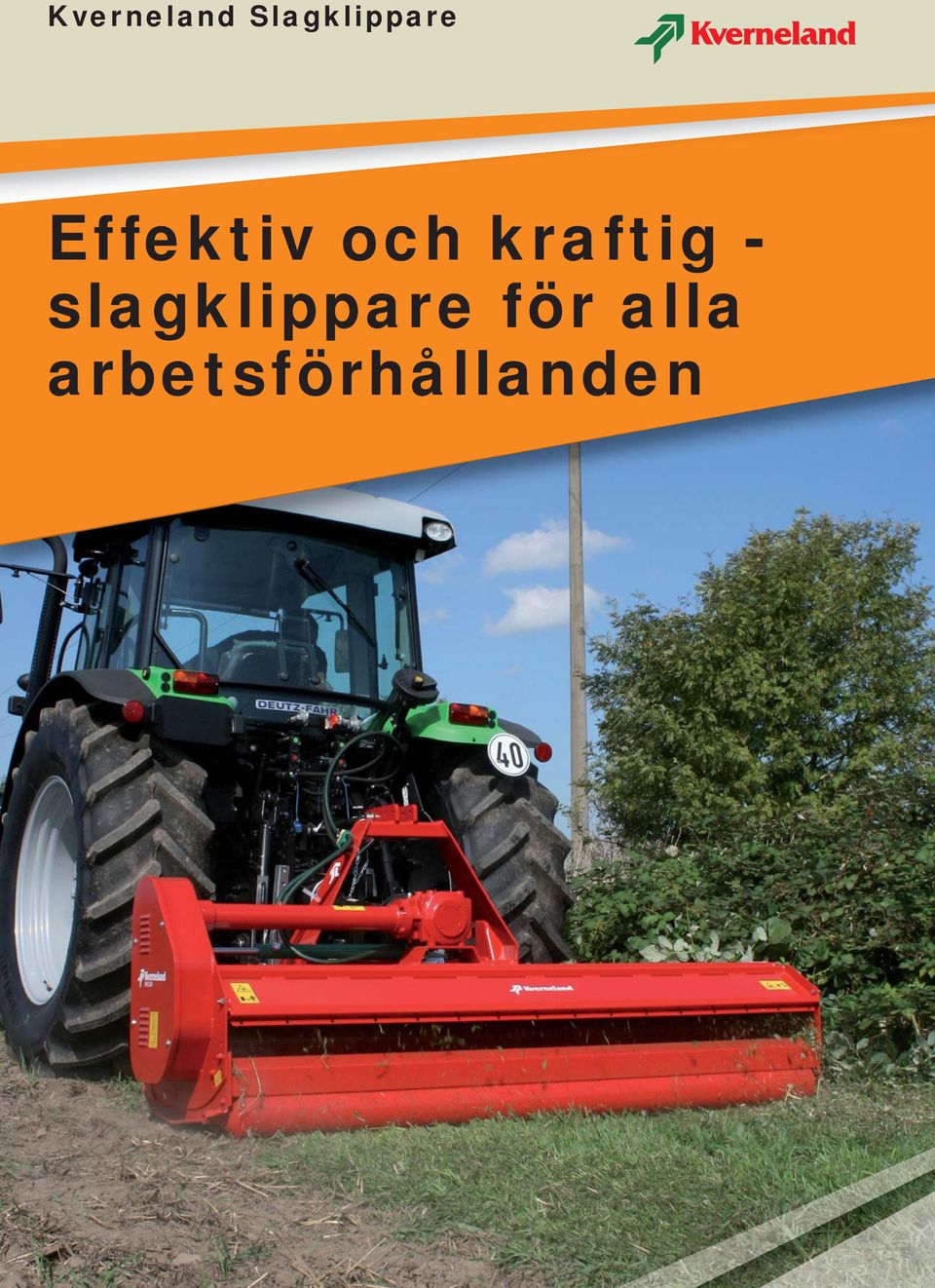

Kverneland Slagklippare. Effektiv och kraftig - slagklippare för alla arbetsförhållanden

Transkript

1 Kverneland Slagklippare Effektiv och kraftig - slagklippare för alla arbetsförhållanden

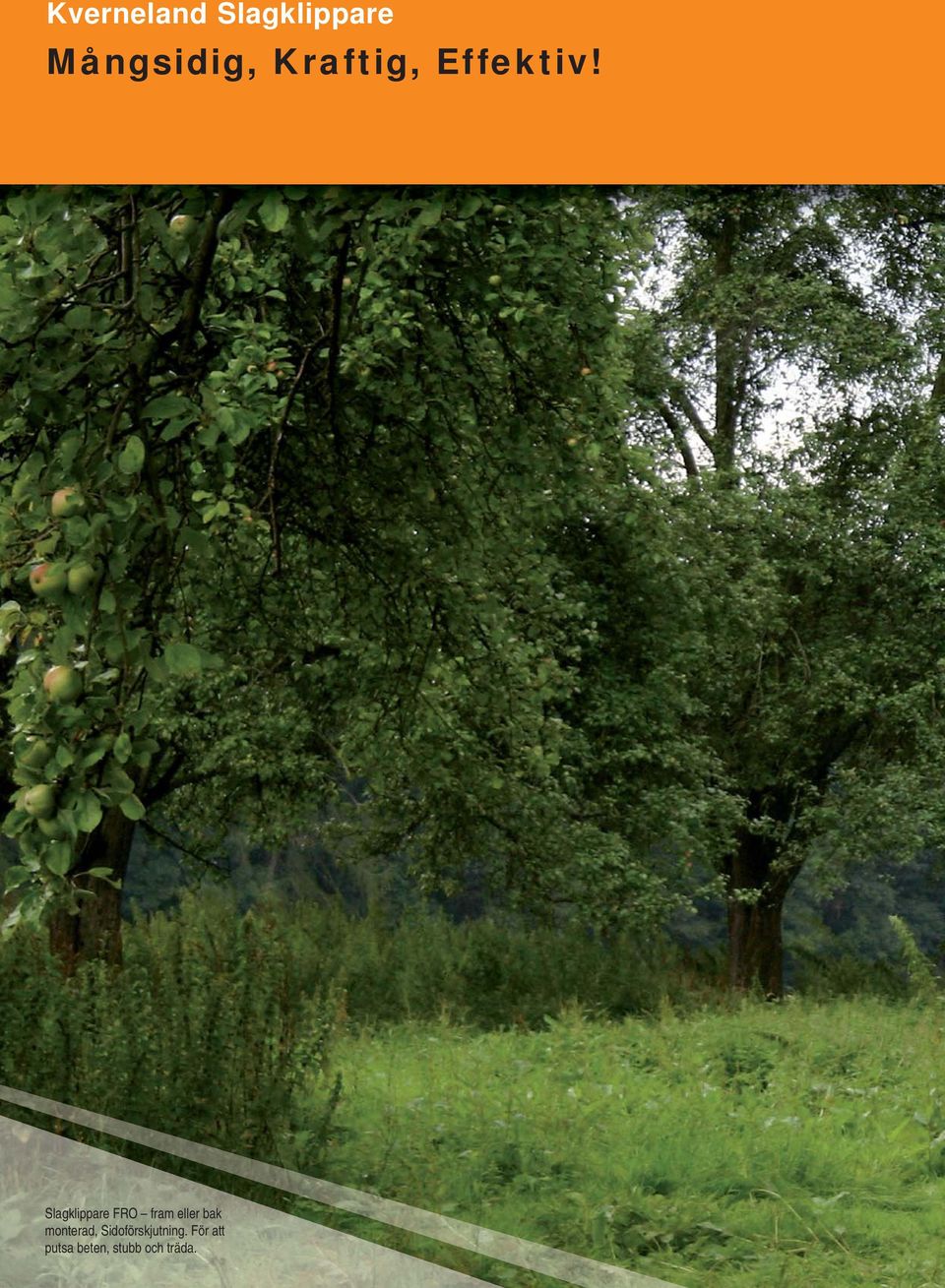

2 Kverneland Slagklippare Mångsidig, Kraftig, Effektiv! Slagklippare FRO fram eller bak monterad, Sidoförskjutning. För att putsa beten, stubb och träda.

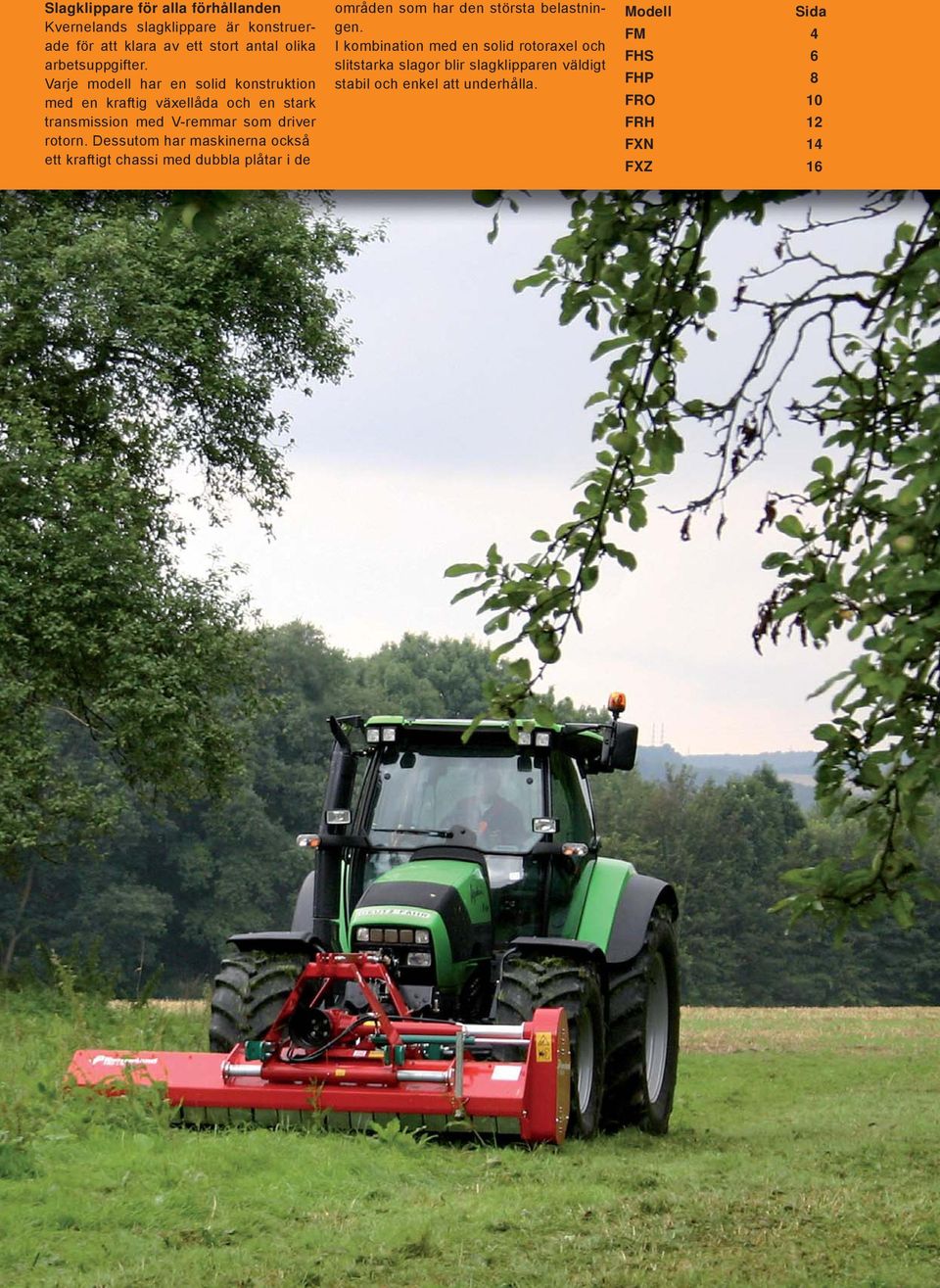

3 Slagklippare för alla förhållanden Kvernelands slagklippare är konstruerade för att klara av ett stort antal olika arbetsuppgifter. Varje modell har en solid konstruktion med en kraftig växellåda och en stark transmission med V-remmar som driver rotorn. Dessutom har maskinerna också ett kraftigt chassi med dubbla plåtar i de områden som har den största belastningen. I kombination med en solid rotoraxel och slitstarka slagor blir slagklipparen väldigt stabil och enkel att underhålla. Modell Sida FM 4 FHS 6 FHP 8 FRO 10 FRH 12 FXN 14 FXZ 16

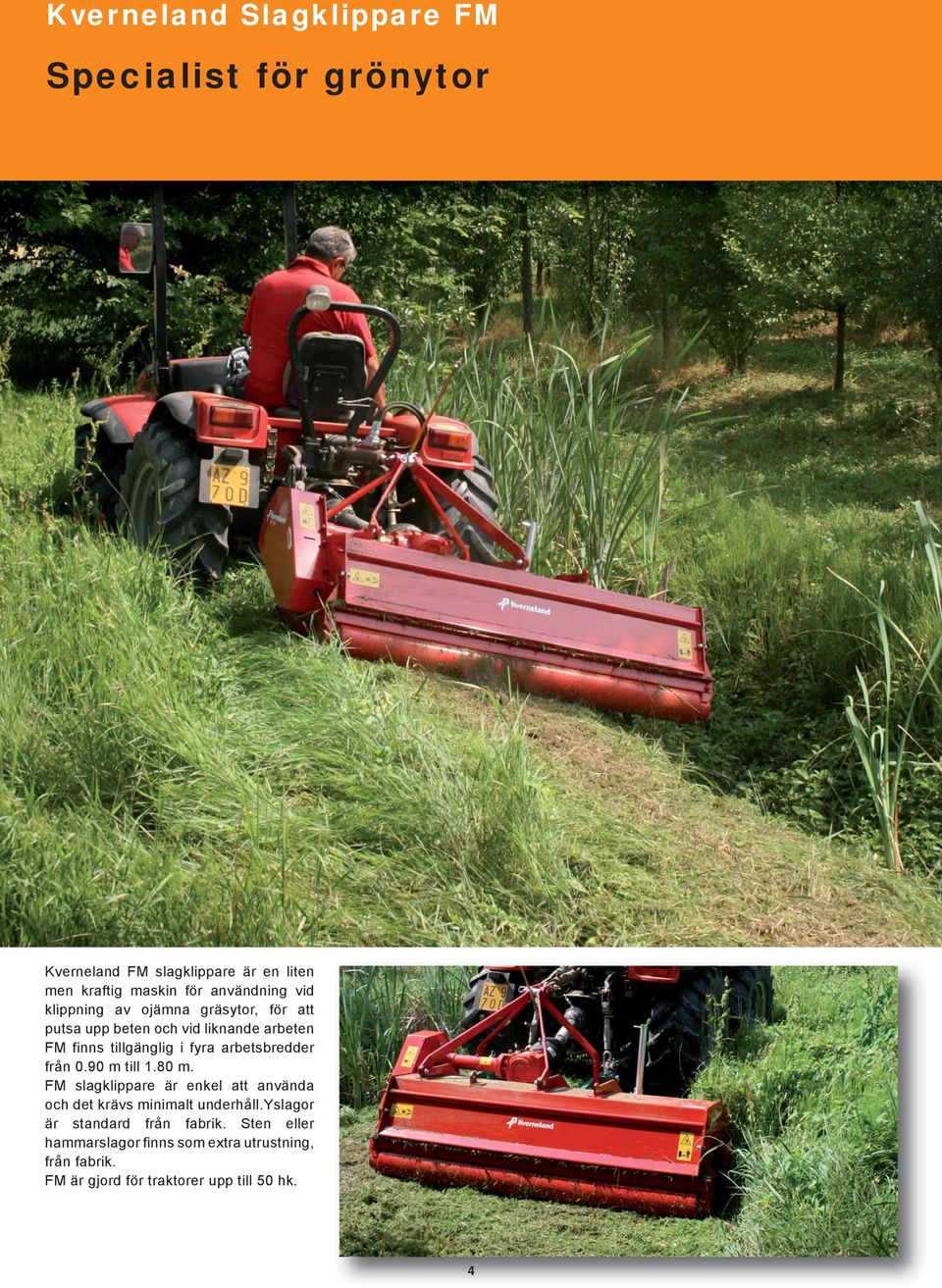

4 Kverneland Slagklippare FM Specialist för grönytor Kverneland FM slagklippare är en liten men kraftig maskin för användning vid klippning av ojämna gräsytor, för att putsa upp beten och vid liknande arbeten FM finns tillgänglig i fyra arbetsbredder från 0.90 m till 1.80 m. FM slagklippare är enkel att använda och det krävs minimalt underhåll.yslagor är standard från fabrik. Sten eller hammarslagor finns som extra utrustning, från fabrik. FM är gjord för traktorer upp till 50 hk. 4

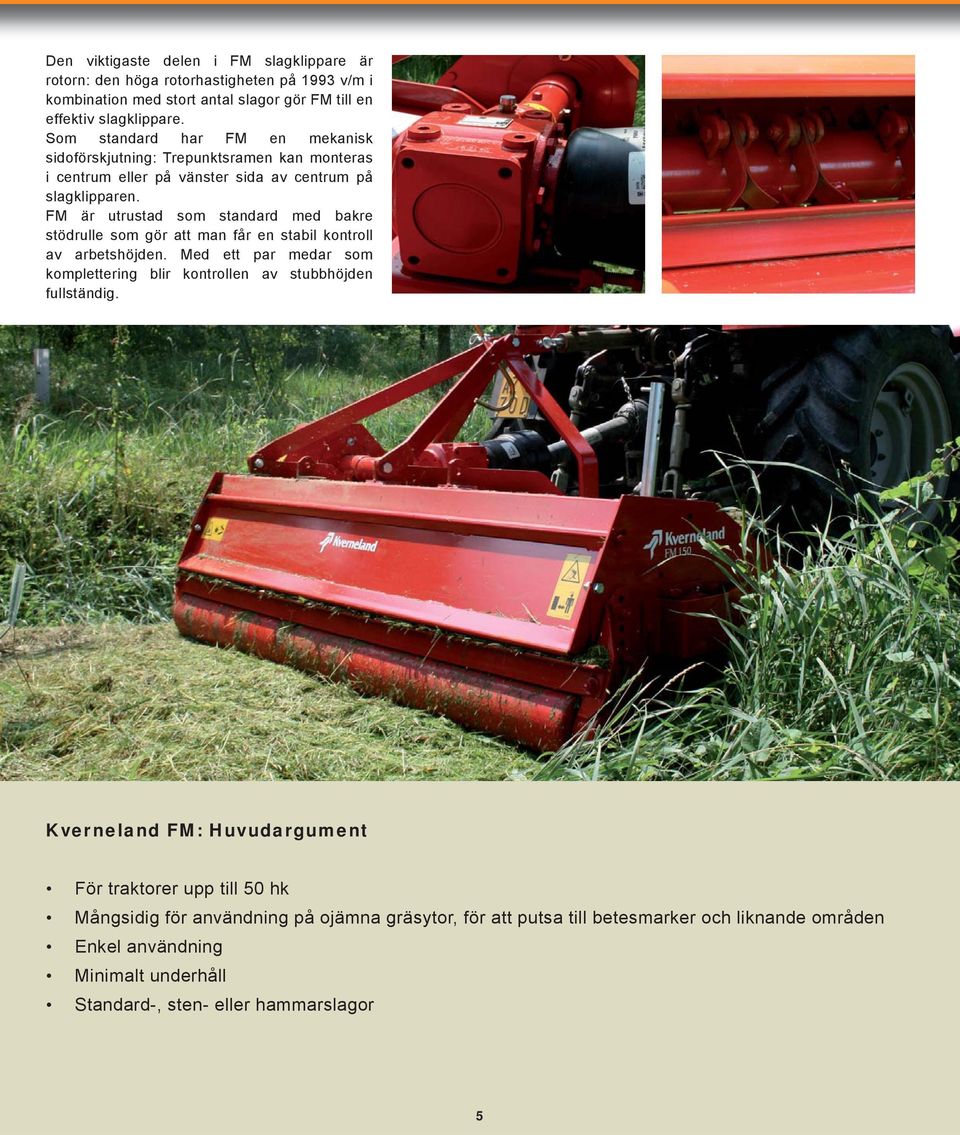

5 Den viktigaste delen i FM slagklippare är rotorn: den höga rotorhastigheten på 1993 v/m i kombination med stort antal slagor gör FM till en effektiv slagklippare. Som standard har FM en mekanisk sidoförskjutning: Trepunktsramen kan monteras i centrum eller på vänster sida av centrum på slagklipparen. FM är utrustad som standard med bakre stödrulle som gör att man får en stabil kontroll av arbetshöjden. Med ett par medar som komplettering blir kontrollen av stubbhöjden fullständig. Kverneland FM: Huvudargument För traktorer upp till 50 hk Mångsidig för användning på ojämna gräsytor, för att putsa till betesmarker och liknande områden Enkel användning Minimalt underhåll Standard-, sten- eller hammarslagor 5

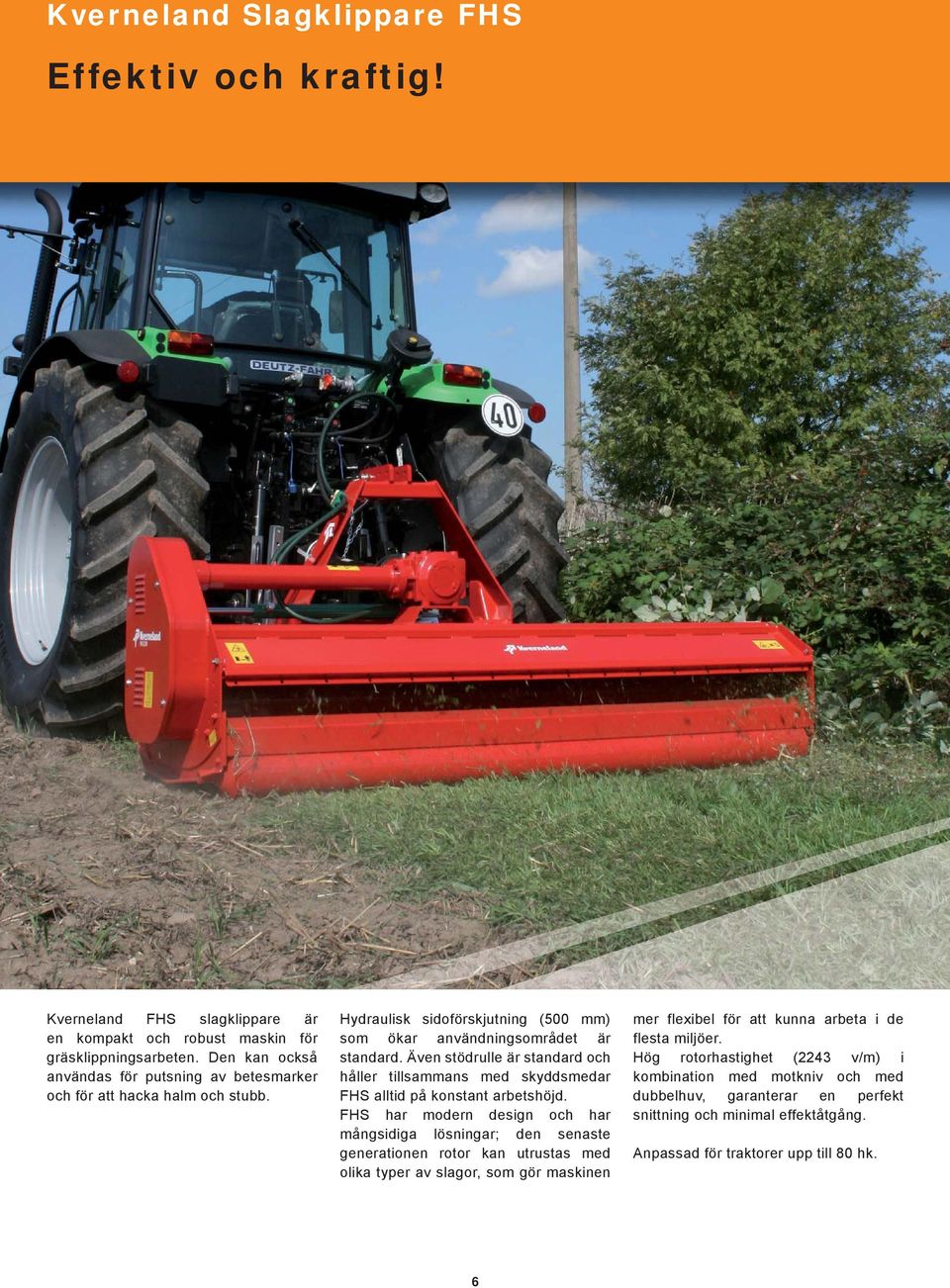

6 Kverneland Slagklippare FHS Effektiv och kraftig! Kverneland FHS slagklippare är en kompakt och robust maskin för gräsklippningsarbeten. Den kan också användas för putsning av betesmarker och för att hacka halm och stubb. Hydraulisk sidoförskjutning (500 mm) som ökar användningsområdet är standard. Även stödrulle är standard och håller tillsammans med skyddsmedar FHS alltid på konstant arbetshöjd. FHS har modern design och har mångsidiga lösningar; den senaste generationen rotor kan utrustas med olika typer av slagor, som gör maskinen mer flexibel för att kunna arbeta i de flesta miljöer. Hög rotorhastighet (2243 v/m) i kombination med motkniv och med dubbelhuv, garanterar en perfekt snittning och minimal effektåtgång. Anpassad för traktorer upp till 80 hk. 6

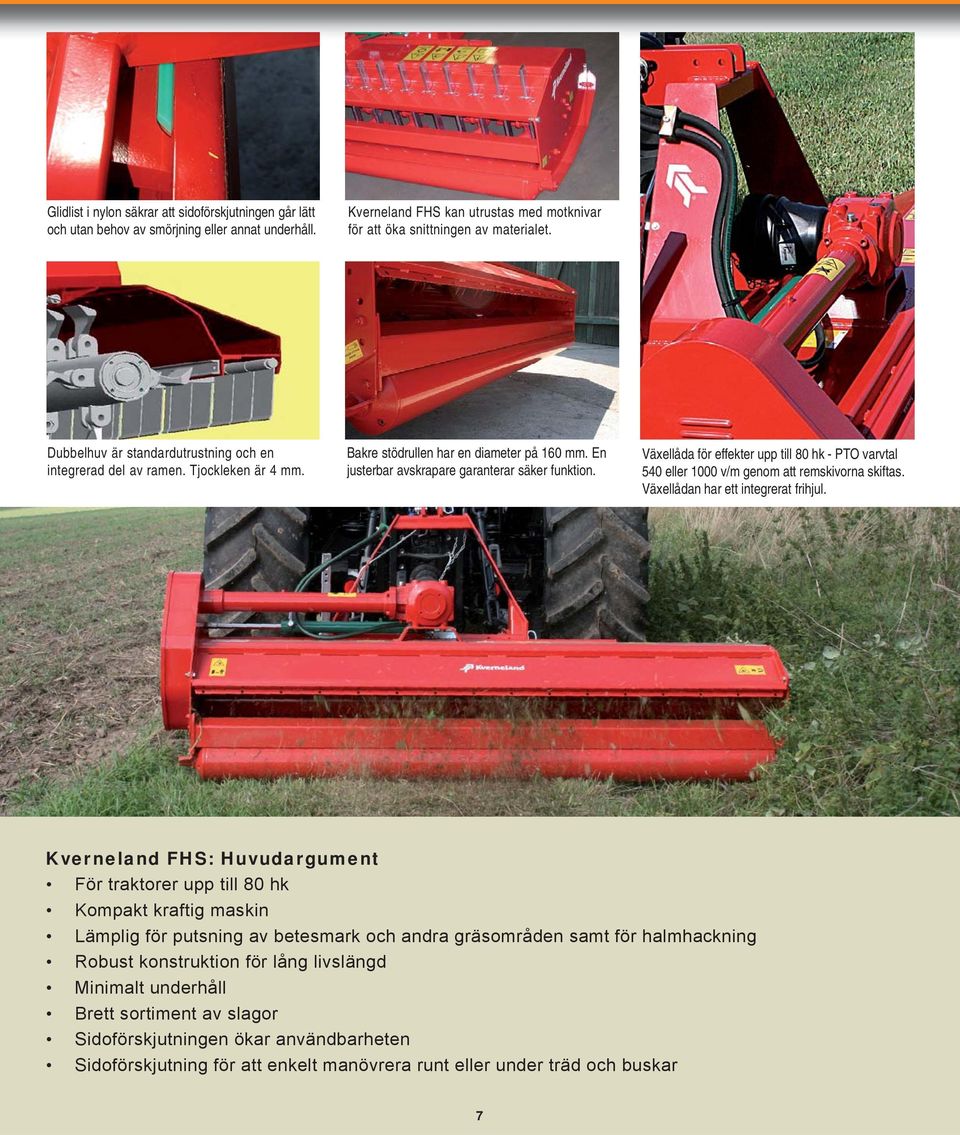

7 Universal blades Cup blades Glidlist i nylon säkrar att sidoförskjutningen går lätt och utan behov av smörjning eller annat underhåll. Kverneland FHS kan utrustas med motknivar för att öka snittningen av materialet. Dubbelhuv är standardutrustning och en integrerad del av ramen. Tjockleken är 4 mm. Bakre stödrullen har en diameter på 160 mm. En justerbar avskrapare garanterar säker funktion. Växellåda för effekter upp till 80 hk - PTO varvtal 540 eller 1000 v/m genom att remskivorna skiftas. Växellådan har ett integrerat frihjul. Kverneland FHS: Huvudargument För traktorer upp till 80 hk Kompakt kraftig maskin Lämplig för putsning av betesmark och andra gräsområden samt för halmhackning Robust konstruktion för lång livslängd Minimalt underhåll Brett sortiment av slagor Sidoförskjutningen ökar användbarheten Sidoförskjutning för att enkelt manövrera runt eller under träd och buskar 7

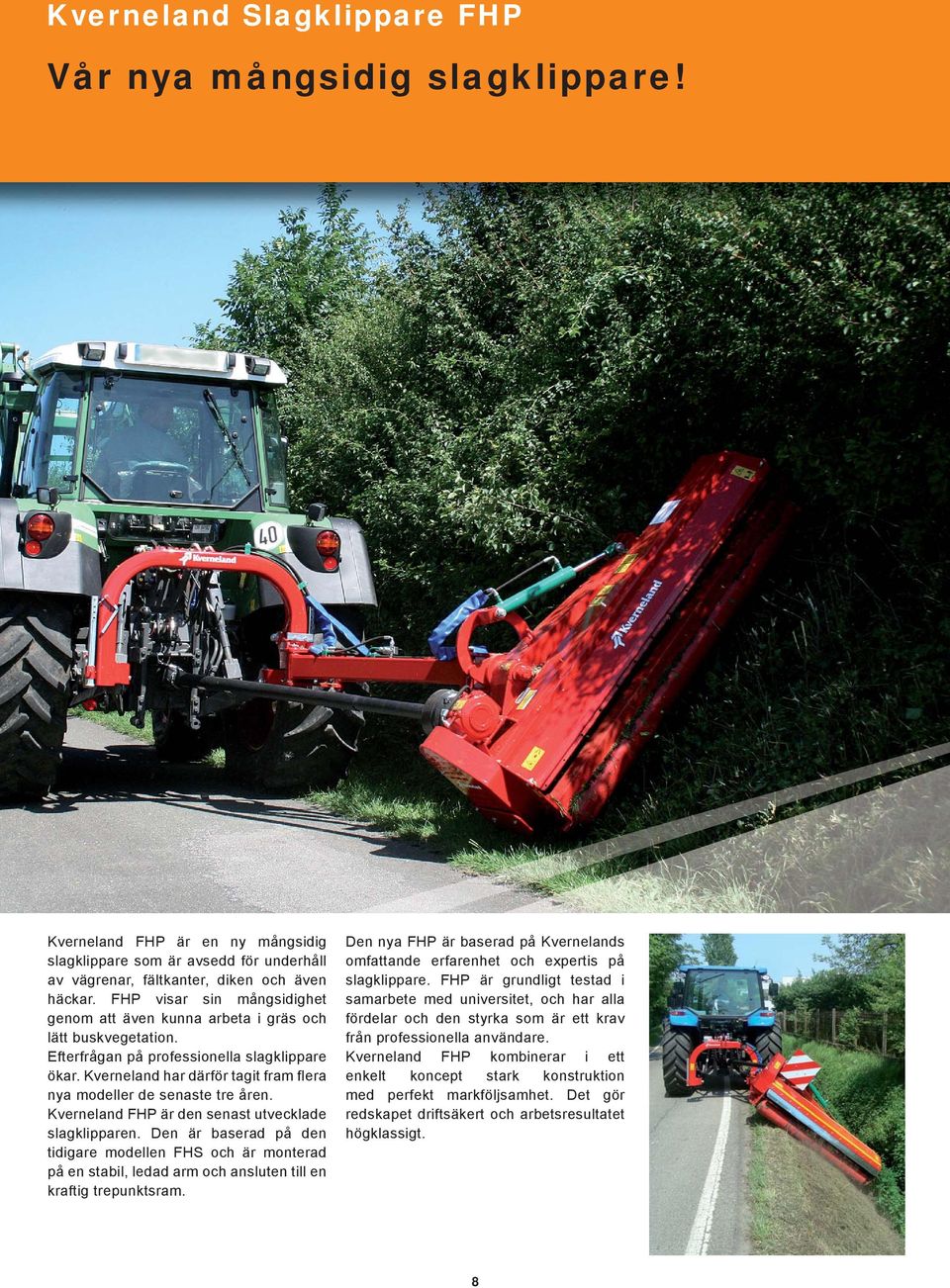

8 Kverneland Slagklippare FHP Vår nya mångsidig slagklippare! Kverneland FHP är en ny mångsidig slagklippare som är avsedd för underhåll av vägrenar, fältkanter, diken och även häckar. FHP visar sin mångsidighet genom att även kunna arbeta i gräs och lätt buskvegetation. Efterfrågan på professionella slagklippare ökar. Kverneland har därför tagit fram flera nya modeller de senaste tre åren. Kverneland FHP är den senast utvecklade slagklipparen. Den är baserad på den tidigare modellen FHS och är monterad på en stabil, ledad arm och ansluten till en kraftig trepunktsram. Den nya FHP är baserad på Kvernelands omfattande erfarenhet och expertis på slagklippare. FHP är grundligt testad i samarbete med universitet, och har alla fördelar och den styrka som är ett krav från professionella användare. Kverneland FHP kombinerar i ett enkelt koncept stark konstruktion med perfekt markföljsamhet. Det gör redskapet driftsäkert och arbetsresultatet högklassigt. 8

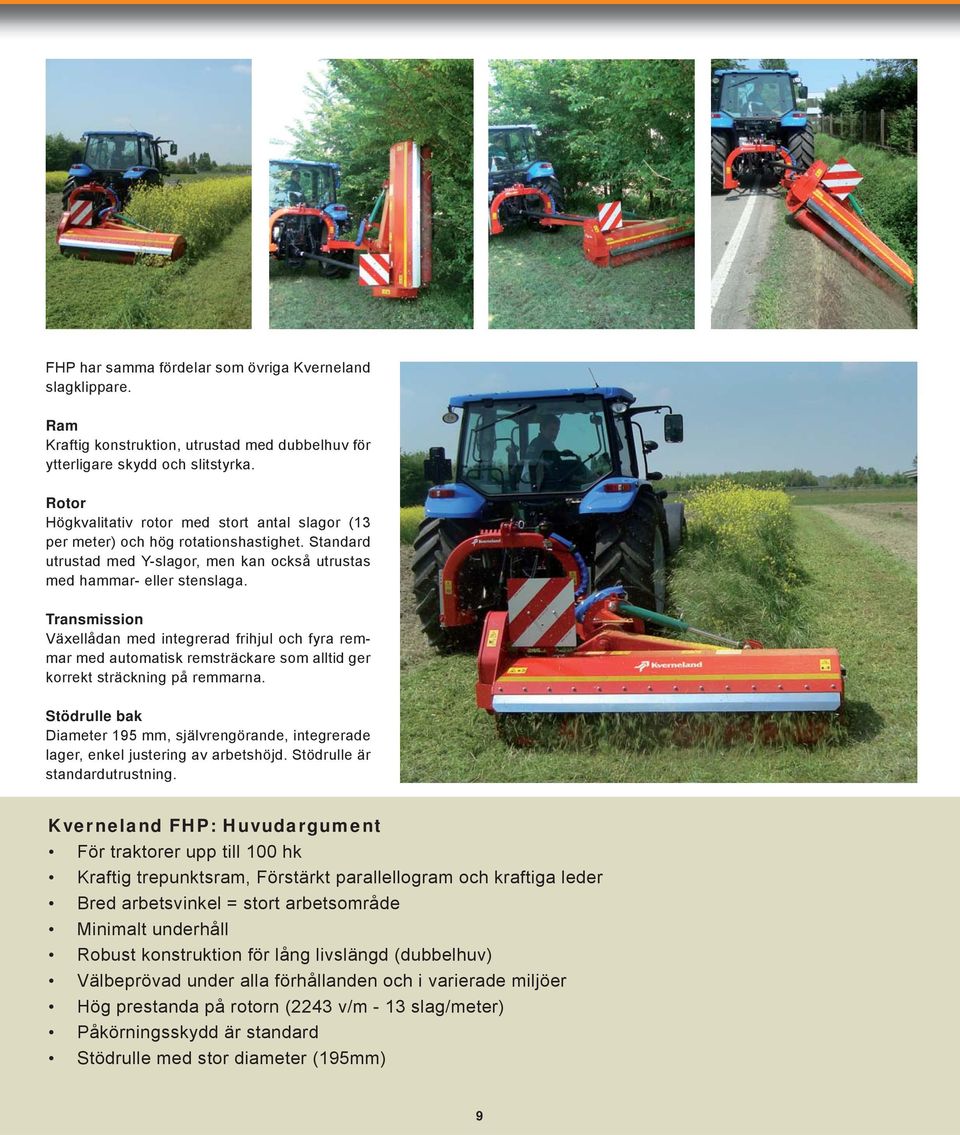

9 FHP har samma fördelar som övriga Kverneland slagklippare. Ram Kraftig konstruktion, utrustad med dubbelhuv för ytterligare skydd och slitstyrka. Rotor Högkvalitativ rotor med stort antal slagor (13 per meter) och hög rotationshastighet. Standard utrustad med Y-slagor, men kan också utrustas med hammar- eller stenslaga. Transmission Växellådan med integrerad frihjul och fyra remmar med automatisk remsträckare som alltid ger korrekt sträckning på remmarna. Stödrulle bak Diameter 195 mm, självrengörande, integrerade lager, enkel justering av arbetshöjd. Stödrulle är standardutrustning. Kverneland FHP: Huvudargument För traktorer upp till 100 hk Kraftig trepunktsram, Förstärkt parallellogram och kraftiga leder Bred arbetsvinkel = stort arbetsområde Minimalt underhåll Robust konstruktion för lång livslängd (dubbelhuv) Välbeprövad under alla förhållanden och i varierade miljöer Hög prestanda på rotorn (2243 v/m - 13 slag/meter) Påkörningsskydd är standard Stödrulle med stor diameter (195mm) 9

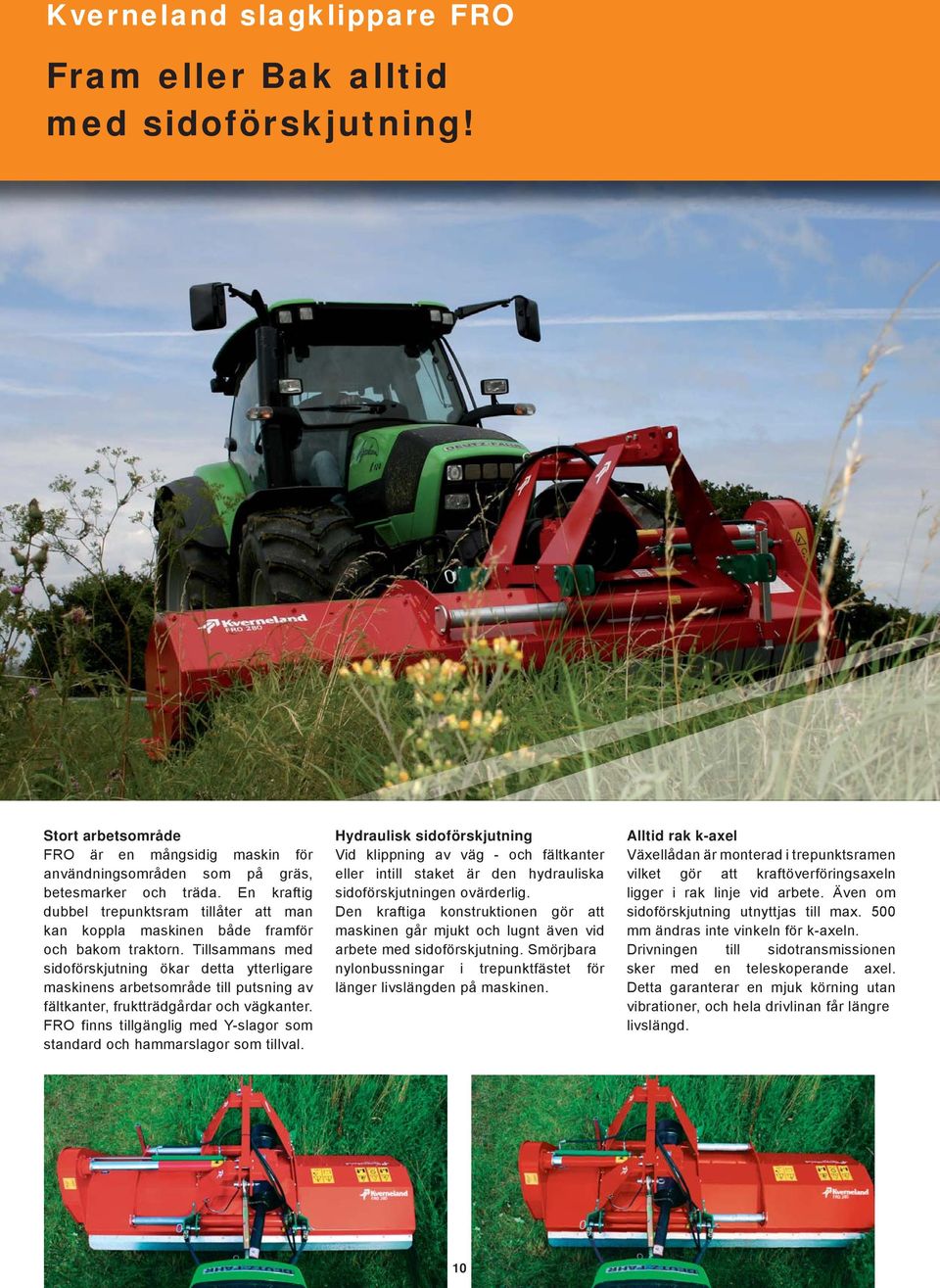

10 Kverneland slagklippare FRO Fram eller Bak alltid med sidoförskjutning! Stort arbetsområde FRO är en mångsidig maskin för användningsområden som på gräs, betesmarker och träda. En kraftig dubbel trepunktsram tillåter att man kan koppla maskinen både framför och bakom traktorn. Tillsammans med sidoförskjutning ökar detta ytterligare maskinens arbetsområde till putsning av fältkanter, fruktträdgårdar och vägkanter. FRO finns tillgänglig med Y-slagor som standard och hammarslagor som tillval. Hydraulisk sidoförskjutning Vid klippning av väg - och fältkanter eller intill staket är den hydrauliska sidoförskjutningen ovärderlig. Den kraftiga konstruktionen gör att maskinen går mjukt och lugnt även vid arbete med sidoförskjutning. Smörjbara nylonbussningar i trepunktfästet för länger livslängden på maskinen. Alltid rak k-axel Växellådan är monterad i trepunktsramen vilket gör att kraftöverföringsaxeln ligger i rak linje vid arbete. Även om sidoförskjutning utnyttjas till max. 500 mm ändras inte vinkeln för k-axeln. Drivningen till sidotransmissionen sker med en teleskoperande axel. Detta garanterar en mjuk körning utan vibrationer, och hela drivlinan får längre livslängd. 10

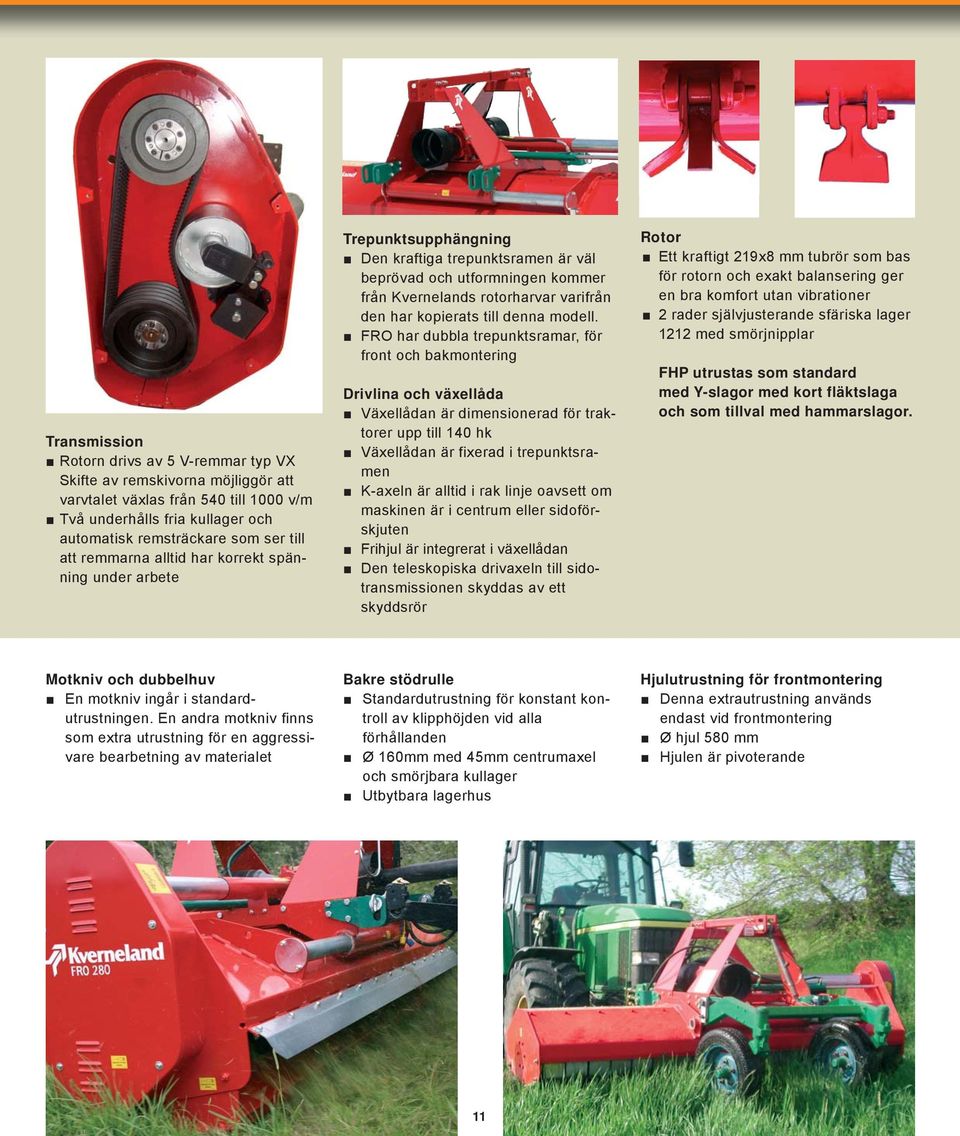

11 Transmission Rotorn drivs av 5 V-remmar typ VX Skifte av remskivorna möjliggör att varvtalet växlas från 540 till 1000 v/m Två underhålls fria kullager och automatisk remsträckare som ser till att remmarna alltid har korrekt spänning under arbete Trepunktsupphängning Den kraftiga trepunktsramen är väl beprövad och utformningen kommer från Kvernelands rotorharvar varifrån den har kopierats till denna modell. FRO har dubbla trepunktsramar, för front och bakmontering Drivlina och växellåda Växellådan är dimensionerad för traktorer upp till 140 hk Växellådan är fixerad i trepunktsramen K-axeln är alltid i rak linje oavsett om maskinen är i centrum eller sidoförskjuten Frihjul är integrerat i växellådan Den teleskopiska drivaxeln till sidotransmissionen skyddas av ett skyddsrör Rotor Ett kraftigt 219x8 mm tubrör som bas för rotorn och exakt balansering ger en bra komfort utan vibrationer 2 rader självjusterande sfäriska lager 1212 med smörjnipplar FHP utrustas som standard med Y-slagor med kort fläktslaga och som tillval med hammarslagor. Motkniv och dubbelhuv En motkniv ingår i standardutrustningen. En andra motkniv finns som extra utrustning för en aggressivare bearbetning av materialet Bakre stödrulle Standardutrustning för konstant kontroll av klipphöjden vid alla förhållanden Ø 160mm med 45mm centrumaxel och smörjbara kullager Utbytbara lagerhus Hjulutrustning för frontmontering Denna extrautrustning används endast vid frontmontering Ø hjul 580 mm Hjulen är pivoterande 11

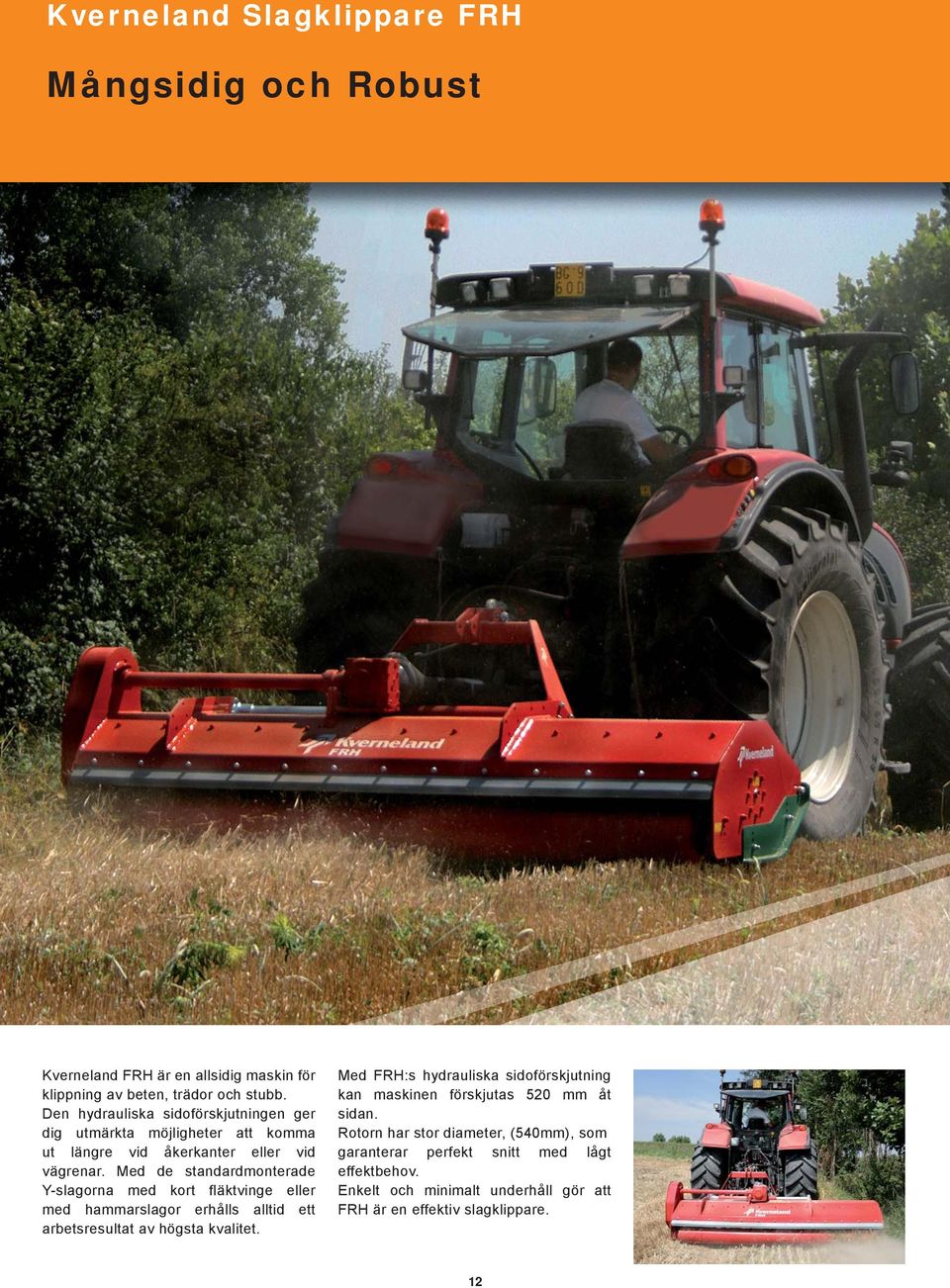

12 Kverneland Slagklippare FRH Mångsidig och Robust Kverneland FRH är en allsidig maskin för klippning av beten, trädor och stubb. Den hydrauliska sidoförskjutningen ger dig utmärkta möjligheter att komma ut längre vid åkerkanter eller vid vägrenar. Med de standardmonterade Y-slagorna med kort fläktvinge eller med hammarslagor erhålls alltid ett arbetsresultat av högsta kvalitet. Med FRH:s hydrauliska sidoförskjutning kan maskinen förskjutas 520 mm åt sidan. Rotorn har stor diameter, (540mm), som garanterar perfekt snitt med lågt effektbehov. Enkelt och minimalt underhåll gör att FRH är en effektiv slagklippare. 12

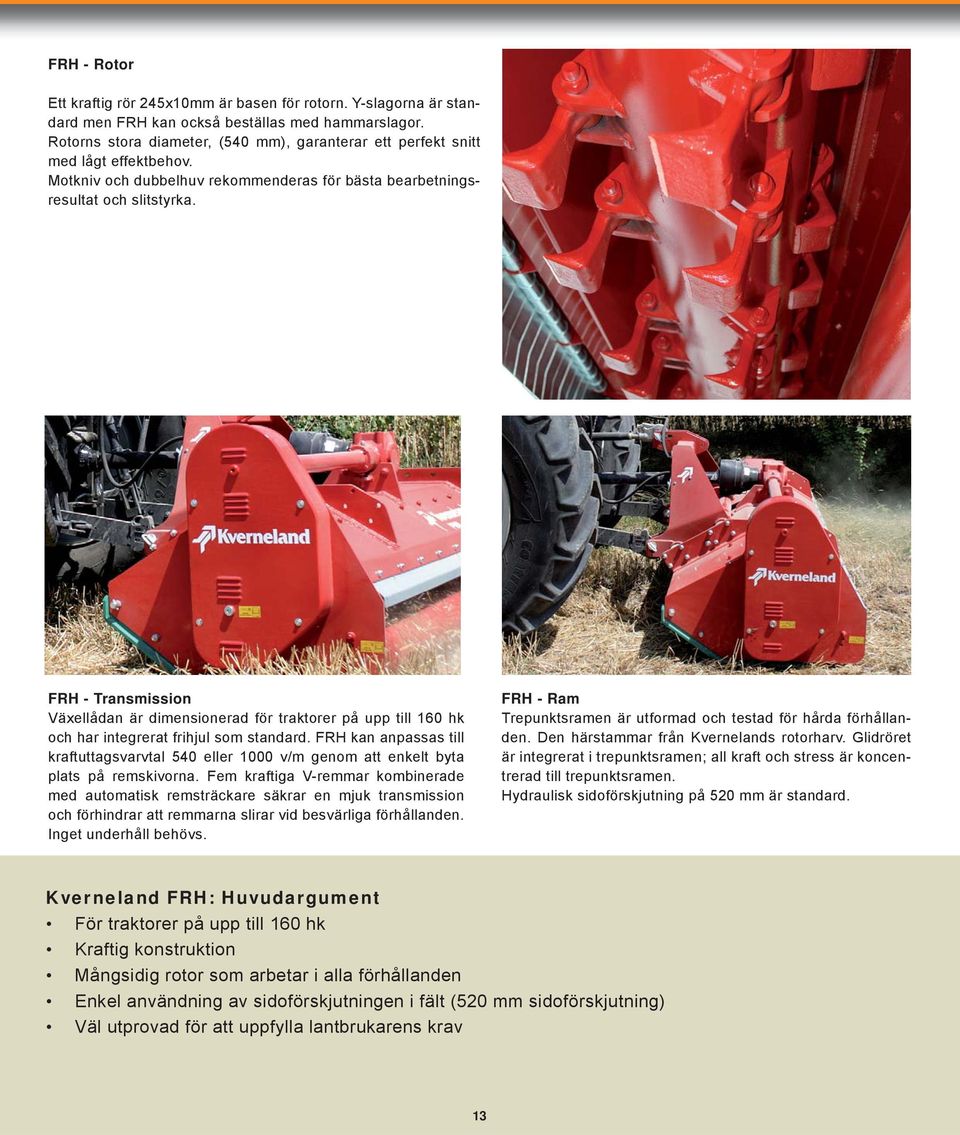

13 FRH - Rotor Ett kraftig rör 245x10mm är basen för rotorn. Y-slagorna är standard men FRH kan också beställas med hammarslagor. Rotorns stora diameter, (540 mm), garanterar ett perfekt snitt med lågt effektbehov. Motkniv och dubbelhuv rekommenderas för bästa bearbetningsresultat och slitstyrka. FRH - Transmission Växellådan är dimensionerad för traktorer på upp till 160 hk och har integrerat frihjul som standard. FRH kan anpassas till kraftuttagsvarvtal 540 eller 1000 v/m genom att enkelt byta plats på remskivorna. Fem kraftiga V-remmar kombinerade med automatisk remsträckare säkrar en mjuk transmission och förhindrar att remmarna slirar vid besvärliga förhållanden. Inget underhåll behövs. FRH - Ram Trepunktsramen är utformad och testad för hårda förhållanden. Den härstammar från Kvernelands rotorharv. Glidröret är integrerat i trepunktsramen; all kraft och stress är koncentrerad till trepunktsramen. Hydraulisk sidoförskjutning på 520 mm är standard. Kverneland FRH: Huvudargument För traktorer på upp till 160 hk Kraftig konstruktion Mångsidig rotor som arbetar i alla förhållanden Enkel användning av sidoförskjutningen i fält (520 mm sidoförskjutning) Väl utprovad för att uppfylla lantbrukarens krav 13

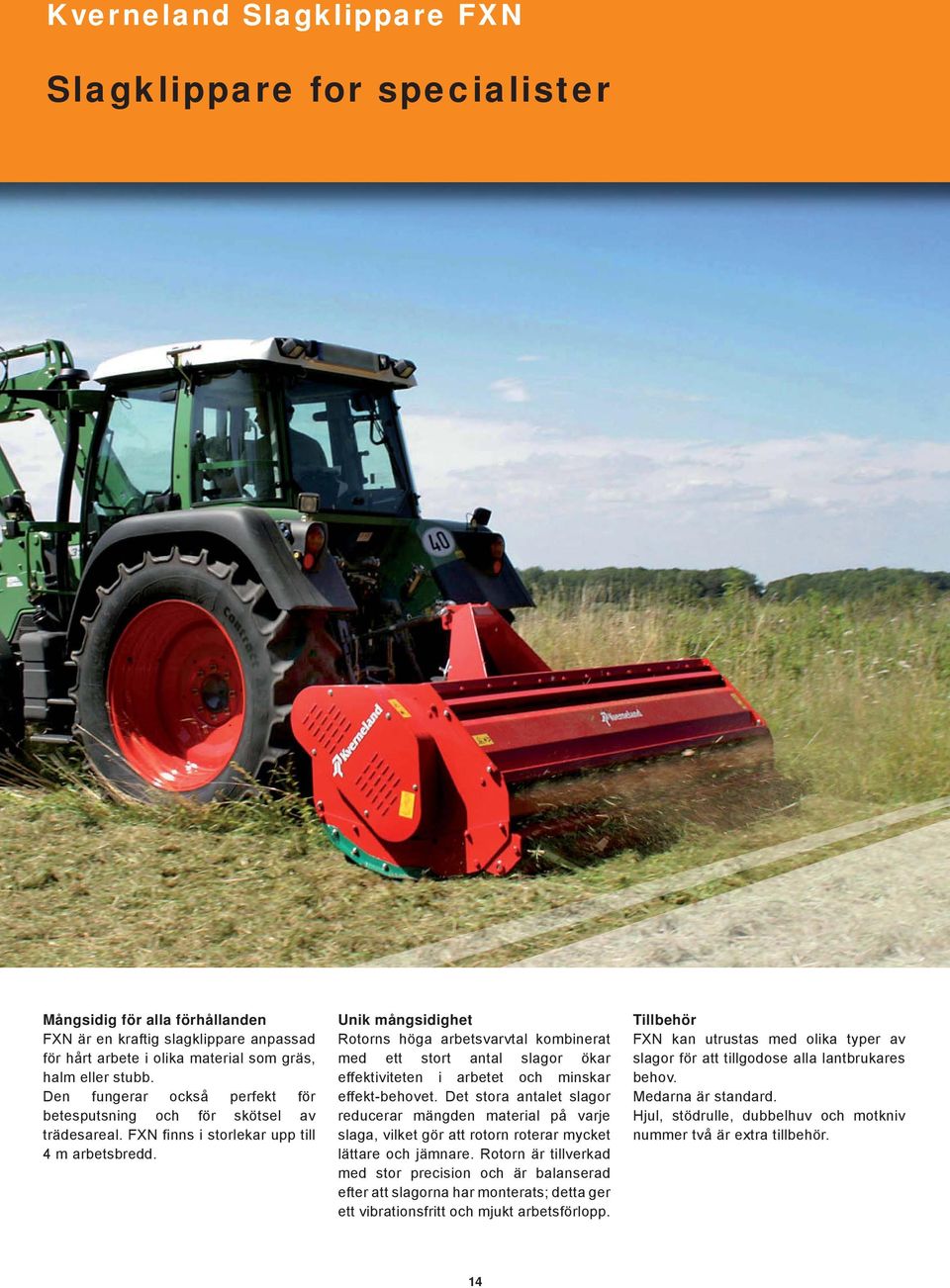

14 Kverneland Slagklippare FXN Slagklippare for specialister Mångsidig för alla förhållanden FXN är en kraftig slagklippare anpassad för hårt arbete i olika material som gräs, halm eller stubb. Den fungerar också perfekt för betesputsning och för skötsel av trädesareal. FXN finns i storlekar upp till 4 m arbetsbredd. Unik mångsidighet Rotorns höga arbetsvarvtal kombinerat med ett stort antal slagor ökar effektiviteten i arbetet och minskar effekt-behovet. Det stora antalet slagor reducerar mängden material på varje slaga, vilket gör att rotorn roterar mycket lättare och jämnare. Rotorn är tillverkad med stor precision och är balanserad efter att slagorna har monterats; detta ger ett vibrationsfritt och mjukt arbetsförlopp. Tillbehör FXN kan utrustas med olika typer av slagor för att tillgodose alla lantbrukares behov. Medarna är standard. Hjul, stödrulle, dubbelhuv och motkniv nummer två är extra tillbehör. 14

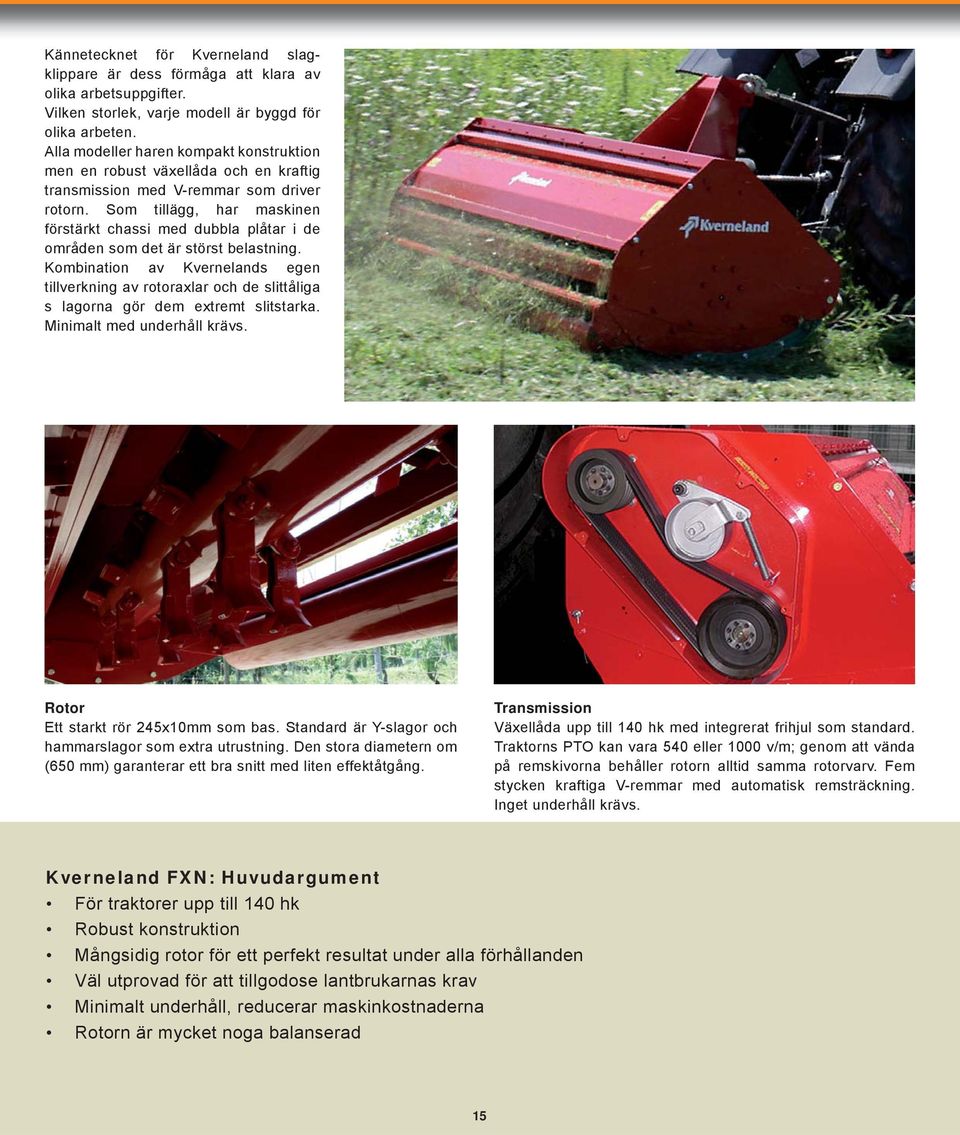

15 Kännetecknet för Kverneland slagklippare är dess förmåga att klara av olika arbetsuppgifter. Vilken storlek, varje modell är byggd för olika arbeten. Alla modeller haren kompakt konstruktion men en robust växellåda och en kraftig transmission med V-remmar som driver rotorn. Som tillägg, har maskinen förstärkt chassi med dubbla plåtar i de områden som det är störst belastning. Kombination av Kvernelands egen tillverkning av rotoraxlar och de slittåliga s lagorna gör dem extremt slitstarka. Minimalt med underhåll krävs. Rotor Ett starkt rör 245x10mm som bas. Standard är Y-slagor och hammarslagor som extra utrustning. Den stora diametern om (650 mm) garanterar ett bra snitt med liten effektåtgång. Transmission Växellåda upp till 140 hk med integrerat frihjul som standard. Traktorns PTO kan vara 540 eller 1000 v/m; genom att vända på remskivorna behåller rotorn alltid samma rotorvarv. Fem stycken kraftiga V-remmar med automatisk remsträckning. Inget underhåll krävs. Kverneland FXN: Huvudargument För traktorer upp till 140 hk Robust konstruktion Mångsidig rotor för ett perfekt resultat under alla förhållanden Väl utprovad för att tillgodose lantbrukarnas krav Minimalt underhåll, reducerar maskinkostnaderna Rotorn är mycket noga balanserad 915

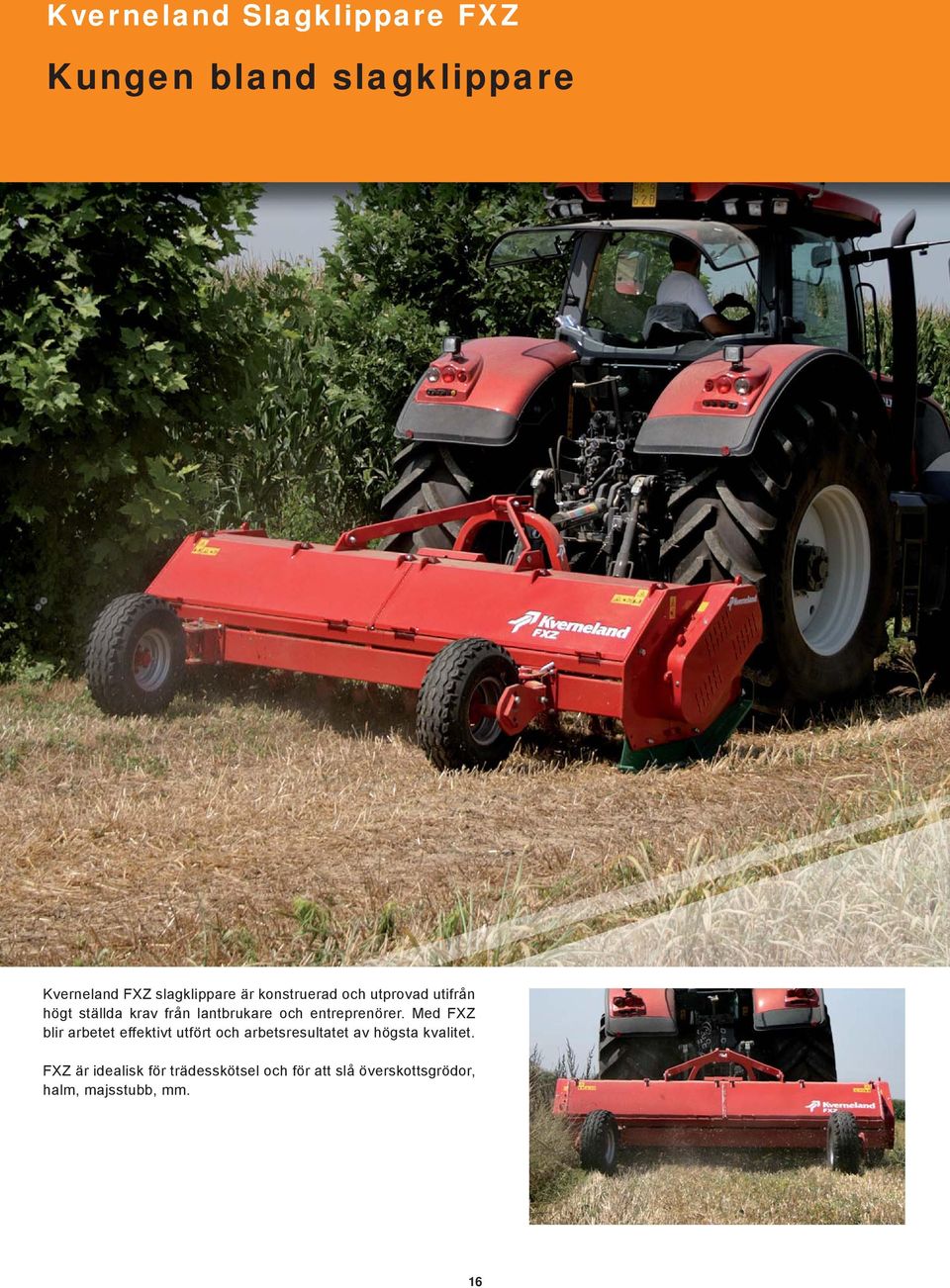

16 Kverneland Slagklippare FXZ Kungen bland slagklippare Kverneland FXZ slagklippare är konstruerad och utprovad utifrån högt ställda krav från lantbrukare och entreprenörer. Med FXZ blir arbetet effektivt utfört och arbetsresultatet av högsta kvalitet. FXZ är idealisk för trädesskötsel och för att slå överskottsgrödor, halm, majsstubb, mm. 16

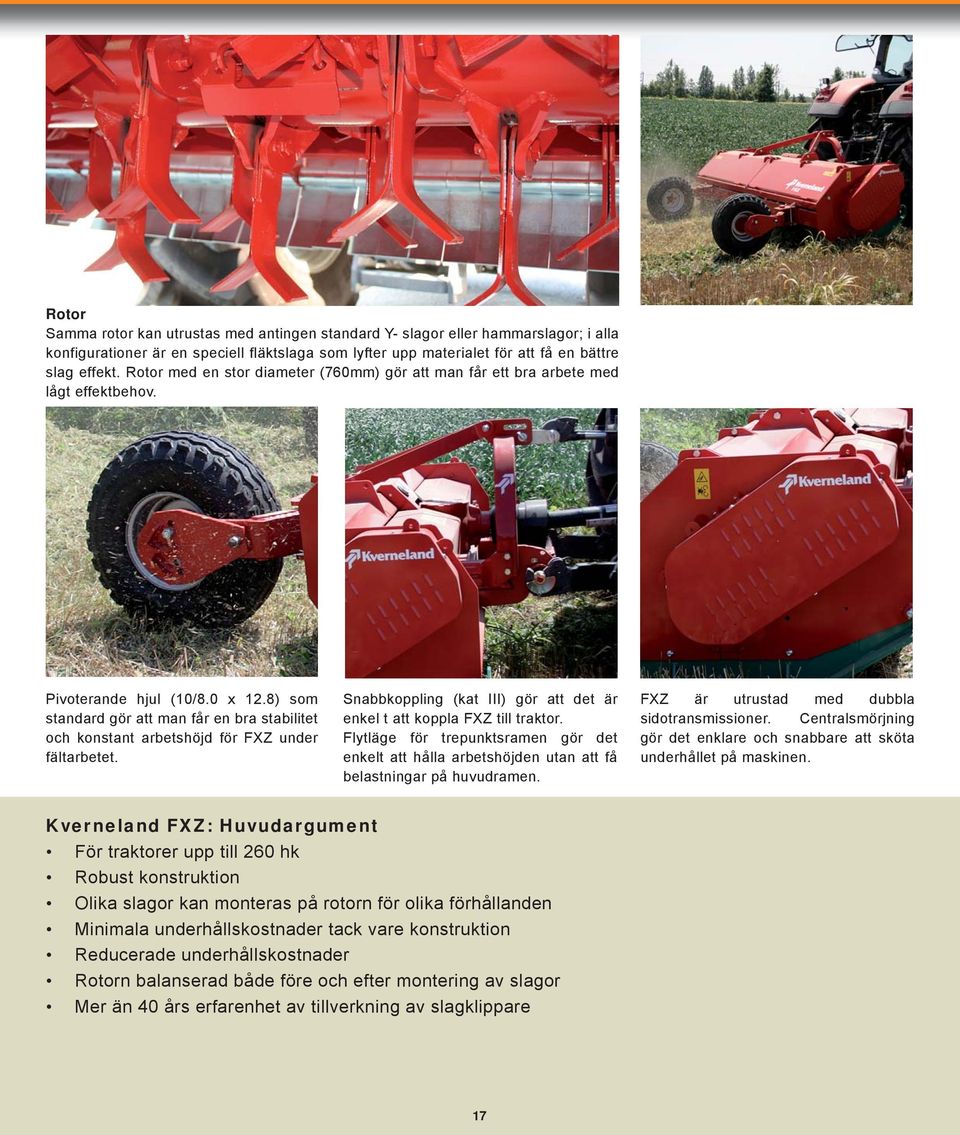

17 Rotor Samma rotor kan utrustas med antingen standard Y- slagor eller hammarslagor; i alla konfigurationer är en speciell fläktslaga som lyfter upp materialet för att få en bättre slag effekt. Rotor med en stor diameter (760mm) gör att man får ett bra arbete med lågt effektbehov. Pivoterande hjul (10/8.0 x 12.8) som standard gör att man får en bra stabilitet och konstant arbetshöjd för FXZ under fältarbetet. Snabbkoppling (kat III) gör att det är enkel t att koppla FXZ till traktor. Flytläge för trepunktsramen gör det enkelt att hålla arbetshöjden utan att få belastningar på huvudramen. FXZ är utrustad med dubbla sidotransmissioner. Centralsmörjning gör det enklare och snabbare att sköta underhållet på maskinen. Kverneland FXZ: Huvudargument För traktorer upp till 260 hk Robust konstruktion Olika slagor kan monteras på rotorn för olika förhållanden Minimala underhållskostnader tack vare konstruktion Reducerade underhållskostnader Rotorn balanserad både före och efter montering av slagor Mer än 40 års erfarenhet av tillverkning av slagklippare 17

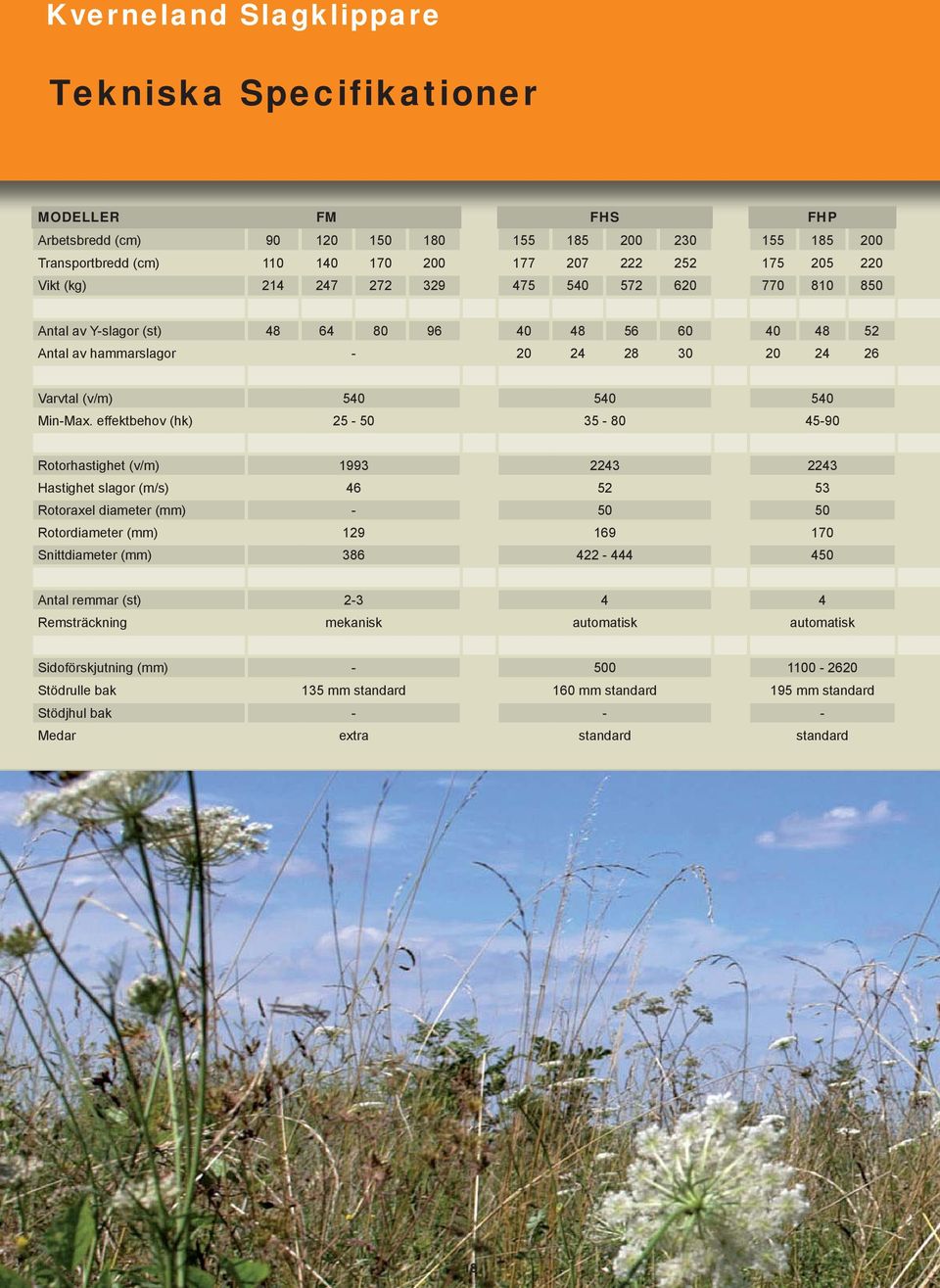

18 Kverneland Slagklippare Tekniska Specifikationer MODELLER FM FHS FHP Arbetsbredd (cm) Transportbredd (cm) Vikt (kg) Antal av Y-slagor (st) Antal av hammarslagor Varvtal (v/m) Min-Max. effektbehov (hk) Rotorhastighet (v/m) Hastighet slagor (m/s) Rotoraxel diameter (mm) Rotordiameter (mm) Snittdiameter (mm) Antal remmar (st) Remsträckning mekanisk automatisk automatisk Sidoförskjutning (mm) Stödrulle bak 135 mm standard 160 mm standard 195 mm standard Stödjhul bak Medar extra standard standard 18

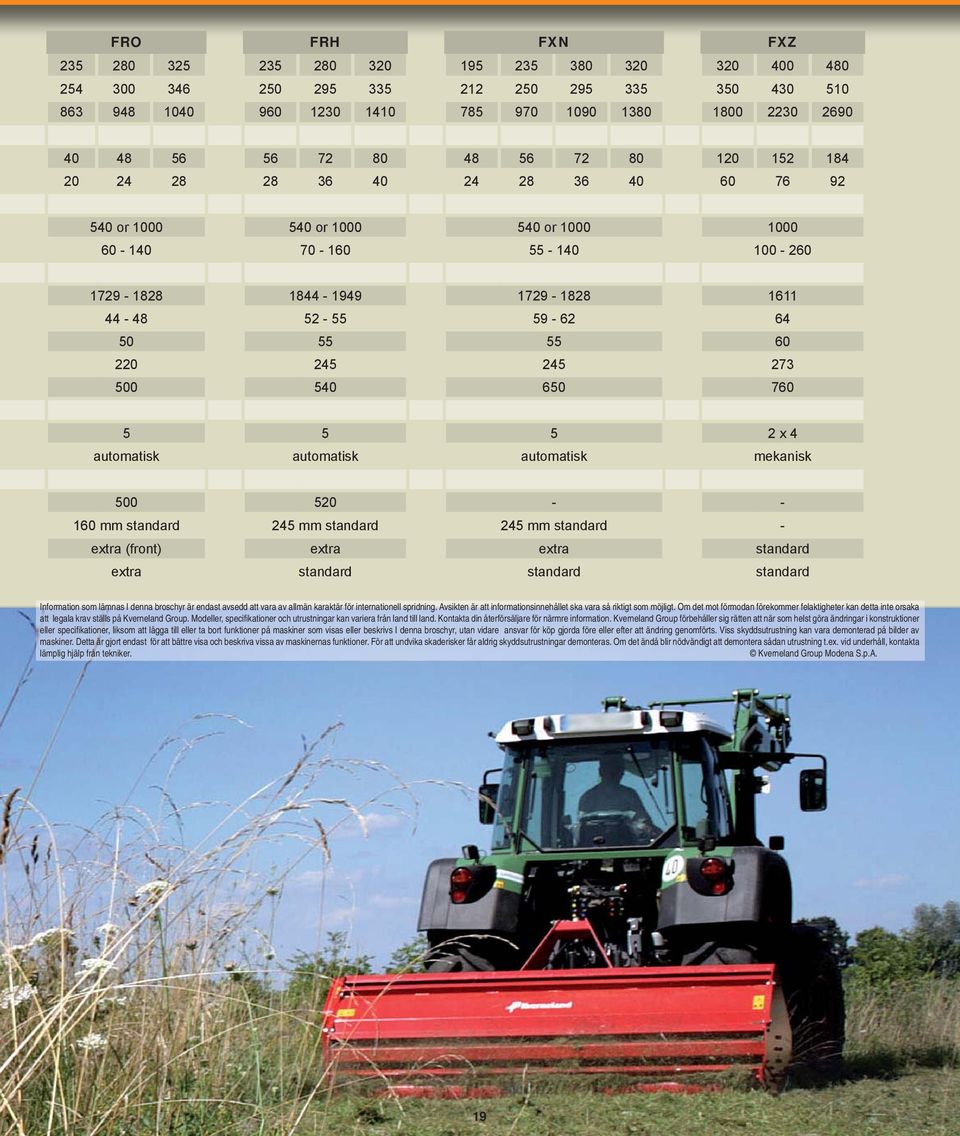

19 FRO FRH FXN FXZ or or or x 4 automatisk automatisk automatisk mekanisk mm standard 245 mm standard 245 mm standard - extra (front) extra extra standard extra standard standard standard Information som lämnas I denna broschyr är endast avsedd att vara av allmän karaktär för internationell spridning. Avsikten är att informationsinnehållet ska vara så riktigt som möjligt. Om det mot förmodan förekommer felaktigheter kan detta inte orsaka att legala krav ställs på Kverneland Group. Modeller, specifi kationer och utrustningar kan variera från land till land. Kontakta din återförsäljare för närmre information. Kverneland Group förbehåller sig rätten att när som helst göra ändringar i konstruktioner eller specifi kationer, liksom att lägga till eller ta bort funktioner på maskiner som visas eller beskrivs I denna broschyr, utan vidare ansvar för köp gjorda före eller efter att ändring genomförts. Viss skyddsutrustning kan vara demonterad på bilder av maskiner. Detta är gjort endast för att bättre visa och beskriva vissa av maskinernas funktioner. För att undvika skaderisker får aldrig skyddsutrustningar demonteras. Om det ändå blir nödvändigt att demontera sådan utrustning t.ex. vid underhåll, kontakta lämplig hjälp från tekniker. Kverneland Group Modena S.p.A. 19

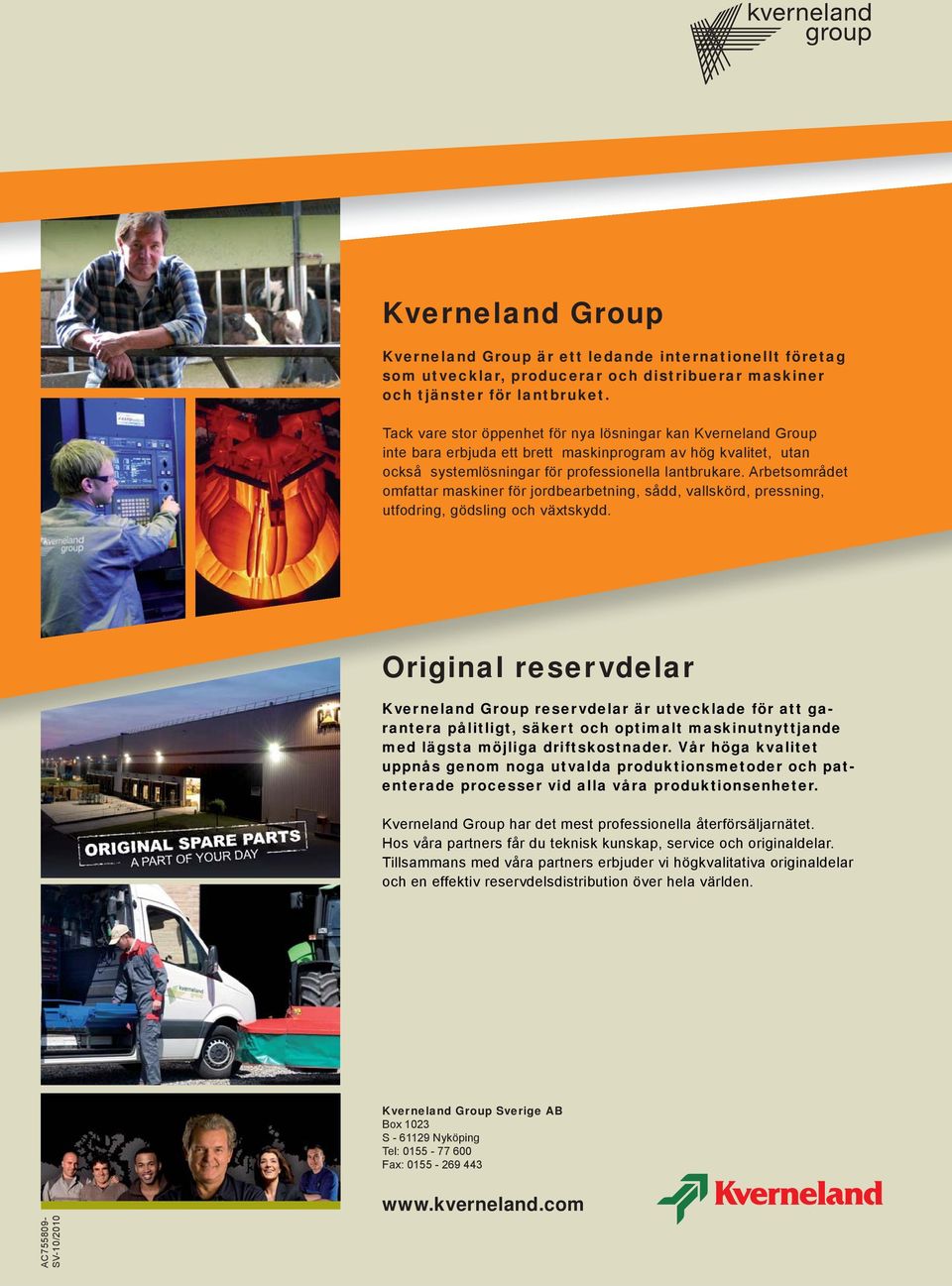

20 Kverneland Group Kverneland Group är ett ledande internationellt företag som utvecklar, producerar och distribuerar maskiner och tjänster för lantbruket. Tack vare stor öppenhet för nya lösningar kan Kverneland Group inte bara erbjuda ett brett maskinprogram av hög kvalitet, utan också systemlösningar för professionella lantbrukare. Arbetsområdet omfattar maskiner för jordbearbetning, sådd, vallskörd, pressning, utfodring, gödsling och växtskydd. Original reservdelar Kverneland Group reservdelar är utvecklade för att garantera pålitligt, säkert och optimalt maskinutnyttjande med lägsta möjliga driftskostnader. Vår höga kvalitet uppnås genom noga utvalda produktionsmetoder och patenterade processer vid alla våra produktionsenheter. Kverneland Group har det mest professionella återförsäljarnätet. Hos våra partners får du teknisk kunskap, service och originaldelar. Tillsammans med våra partners erbjuder vi högkvalitativa originaldelar och en effektiv reservdelsdistribution över hela världen. Kverneland Group Sverige AB Box 1023 S Nyköping Tel: Fax: AC SV-10/ Kverneland behält sich das Recht auf Konstruktions- bzw. Ausführungsänderungen vor, ohne Verpflichtung für Geräte, die vor oder nach der jeweiligen Änderung verkauft wurden.
