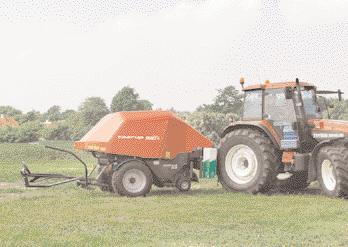

1 Taarup BIO Pressplastare Kompakt maskin med utmärkt manöverförmåga

2 Taarup BIO - en kompakt maskin med hög kapacitet. Pressa och plasta in i ett moment Taarup BIO är en fullt integrerad kombinerad balpress och inplastare i en mycket kompakt lösning. Med den kan du pressa och plasta in rundbalar i ett och samma arbetsmoment, vilket sparar tid och inte minst pengar. Tack vare denna unika inplastningslösning har Taarup BIO hög sammantagen kapacitet. Balen plastas in medan den är kvar i presskammaren, utan extra arbetsmoment emellan. Detta gör att balen förseglas omedelbart, vilket ger bästa förutsättningar för förstklassig ensilering och minskar risken för förlust av näringsämnen. 2

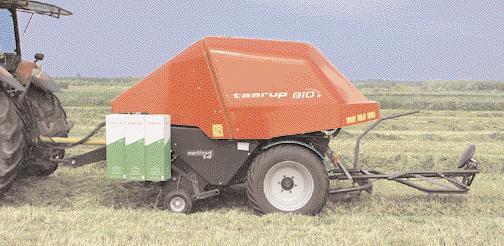

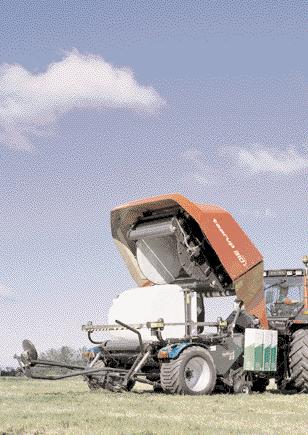

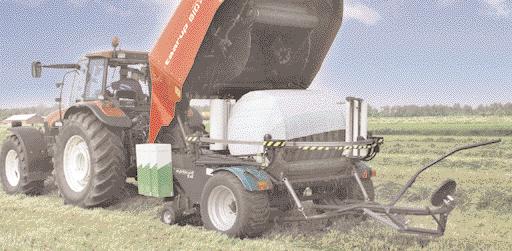

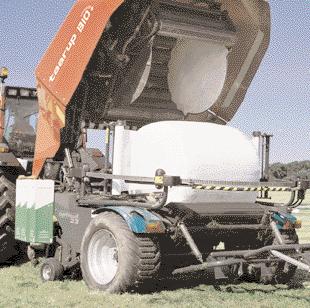

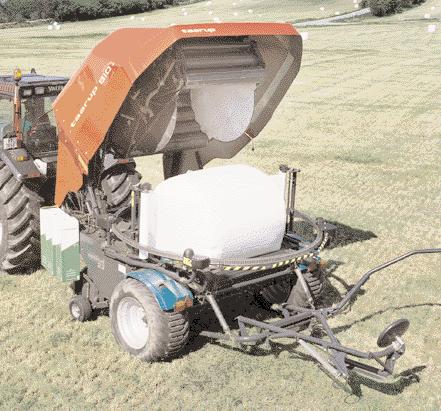

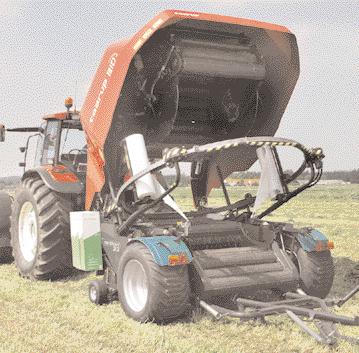

3 Lätt maskin förhindrar spårbildningar Taarup BIO är den nya tidens ensileringsmaskin. En kompakt, lättmanövrerad kombinerad rundbalspress och inplastare där inplastningen sker redan i balkammaren. Kontrollbox som underlättar för föraren Taarup BIO:s elektroniska styrbox ger föraren full kontroll över maskinens arbete. Antal plastlager och nätvarv, pick-up manövrering och balräkning, mm övervakas enkelt via kontrollboxen. Överblick från förarsätet. Utmärkt överblick över arbetet Tack vare Taarup BIOs kompakta konstruktion är arbetsmomenten mycket överskådliga från förarplatsen. Övre delen av presskammaren fälls upp innan inplastning, så att föraren lätt kan övervaka inplastning och avlastning. Tack vare kontrollpanelen kan han/hon övervaka hela pressnings- och inplastnings-processen. Med en totalvikt på bara 3250 kg utsätter Taarup BIO vallen för minimala tryckskador. 3

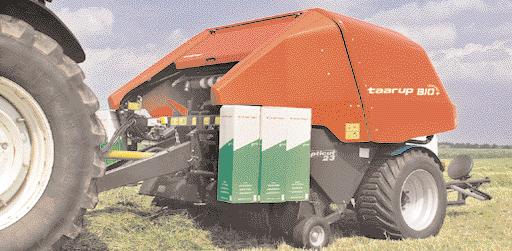

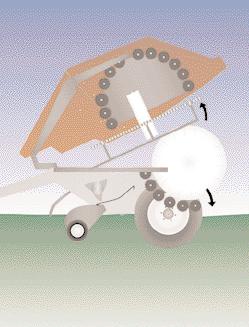

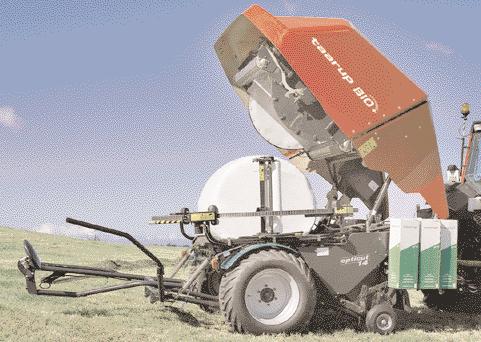

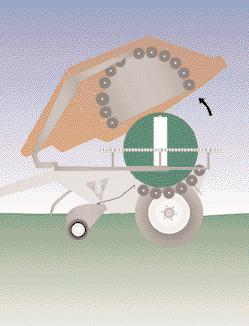

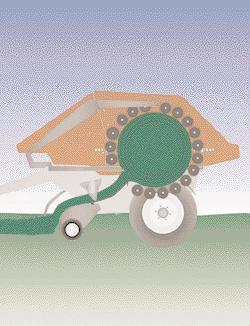

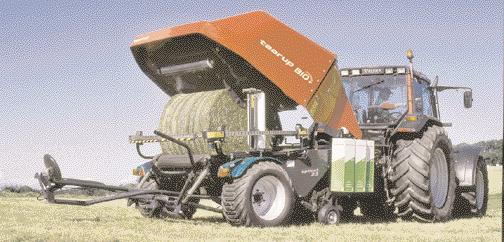

4 Omedelbar inplastning grundlägger optimal ensilagekvalitet Taarup BIO ger optimal ensilagekvalitet Taarup BIO plastar in balen med sträckfilm medan den är kvar i presskammaren. I ett konventionellt system för pressning/inplastning tenderar balen att expandera när den förs över från presskammaren till inplastningsbordet. Med Taarup BIO slipper man alla mellansteg, vilket gör att balen behåller sin ursprungliga diameter. Taarup BIO ger bättre balar Balar som pressats med Taarup BIO har avsevärt högre densitet än balar som pressats med konkurrerande system. Balar som pressats med Taarup BIO behåller sin diameter på 1,25 m. Konventionella balar som expanderat innehåller däremot en större volym luft och kräver mer sträckfilm på grund av sin större diameter. Taarup BIO har en fast rundbalskammare och en pick-upbredd på 2,10 m. Denna breda pick-up säkerställer jämnt materialflöde till pressen. Kontrollboxen informerar föraren när balen är klar och redo för inplastning. När den övre delen av presskammaren fällts upp är balen klar för omedelbar inplastning. Taarup BIO har en mycket snabb inplastningsfunktion med två försträckare, vilket ger maskinen hög totalkapacitet. Efter inplastningen sänks den nedre, bakre delen av presskammaren, så att balen mjukt lämnar maskinen och med fördel ställs på gaveln med hjälp av balvändaren. 4

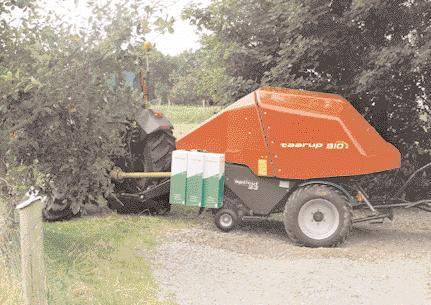

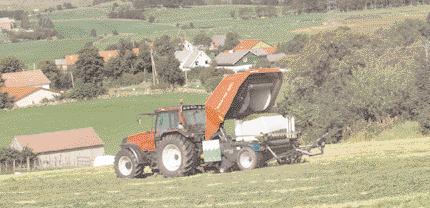

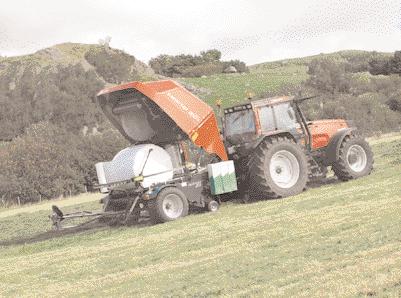

5 Taarup BIO är idealisk för arbete i branta sluttningar, också med mindre traktorer, tack vare sin låga vikt. Lättmanövrerad Taarup BIOs utmärkta manövrerbarhet gör den till den perfekta lösningen, även på sluttningar och små fält. Taarup BIO är lätt totalvikten är bara 3250 kg. Det medför mindre marktryck och gör att man inte behöver lika hög traktoreffekt, vilket i sin tur minskar bränsleförbrukningen. Denna kompakta, lätta och smidiga maskin är enkel att köra och är lämplig även för mindre fält. De små yttermåtten gör den mycket enkel att vända eller backa på fältet, vilket gör arbetet effektivt. Taarup BIO är idealisk för arbete på branta sluttningar. Den klarar upp- och nedförslut som skulle vara omöjliga för en konventionell maskin. Relativt marktryck Arbete i en uppförsbacke. Konk. A Konk. B Konk. C Konk. D Taarup Jordpackning Balen behåller korrekt position i kammaren.. Taarup BIO är enkel att vända på vändtegen, vilket gör den perfekt för mindre fält. Den kompakta konstruktionen gör att Taarup BIO kommer igenom trånga grindar där större maskiner kan få problem. En hydraulmanövrerad arm ser till att balarna ställs på gavelytan även på sluttningar. 5

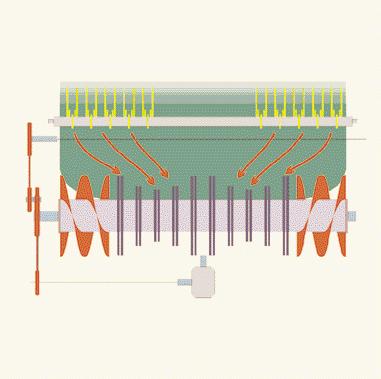

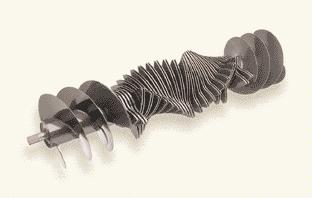

6 Störningsfritt materialflöde Stora, justerbara gummistödhjul bär den avbalanserade pickupen över markens ojämnheter och åstadkommer ett arbetsresultat utan spill. En styrplåt ovanför pickupen hjälper till att utjämna materialflödet och att förkomprimera materialet framför rotorn oavsett grödtyp. För de mest svårhanterade strängarna kan styrplåten utrustas med en rulle för att lättare passera stora ojämnheter i strängen. Taarup BIO tar upp strängarna med en 2,1 eller 2,3 m bred galvaniserad pick up. Med ett räfspinneanstånd på 61 mm plockas de mest kompakta strängar upp effektivt även vid höga körhastigheter. Rotorteknologi Hög inmatningskapacitet Taarups rotorteknologi sätter en ny standard för inmatningsförmåga. I inmatningsrotorns ytterkanter är mycket kraftiga skruvspiraler med stor diameter monterade. Grödan transporteras av dessa direkt fram till de tre raderna med spiralformigt monterade inmatningsfingrar, oavsett var strängen träffar pickupen.. Detta betyder att även de största strängar tvångsmatas genom snittverket - tvångsmatningen tillåter högre körhastighet och därmed bättre produktivitet. Taarup OptiCut med 14 eller 23 knivar Med OptiCut 23 knivars snittverk kan balvikten ökas ytterligare. Därmed förbättras ensilagekvalitén. Opti Cutsnittade balar är lätta att fördela och blanda i fodersatser. 6

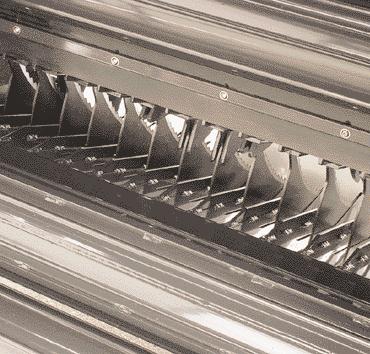

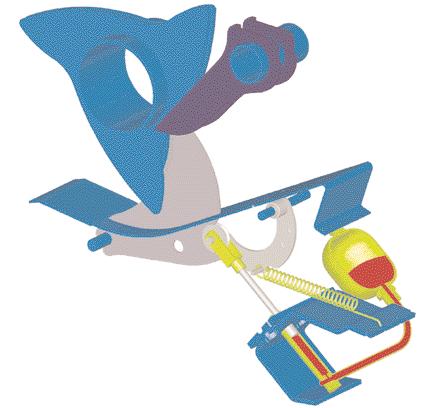

7 Taarup BIO OptiCut 14 Integralrotorn som är utrustad med 8mm medbringare i tre rader är utvecklad för maximalt genomflöde. Grödor med stor volym i ojämna strängar pressas genom snittverket, in i balkammaren. OptiCut-snittverket med 14 knivar ger en snittlängd på 70 mm. Knivar och avskrapare arbetar tillsammans för maximal effektivitet. Taarup BIO OptiCut 23 Det nya 23-knivars snittverket matas med en 1,99m bred inmatningsrotor med 6 mm tjocka spiralskruvar med stor diameter i sidorna. I centrum finns dubbla 10 mm tjocka inmatningsfingrar med ännu större diameter. Resultatet blir ett konstant flöde av gröda genom snittverket som gör över 9000 snitt per minut. OptiCut 14 med individuellt knivskydd I OptiCut 14 har knivarna individuell fjäderbelastning som ger dem möjlighet att vika undan för stenar och andra hinder, samt att automatiskt återgå till arbetsläge när hindret passerat. OptiCut 23 med Hydro Protect Knivarna är individuellt skyddade mot främmande föremål med ett dubbelt hydraulsystem med två ackumulatorer. Ett hinder trycker helt enkelt undan den berörda kniven och trycket från gasackumulatorerna återför den till arbetsläge när hindret passerat. Föraren kan välja att använda alla 23 knivar eller välja att använda 11 eller 12 knivar åt gången. Behovet av snittningsgrad avgör. Pivoterande stödhjul ar standard på Taarup BIO OptiCut 23. Taarup OptiCut 23 knivsystem. 7

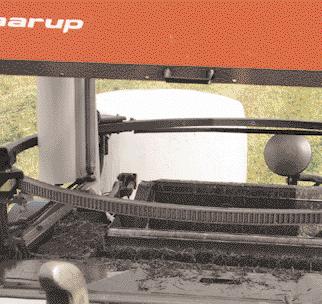

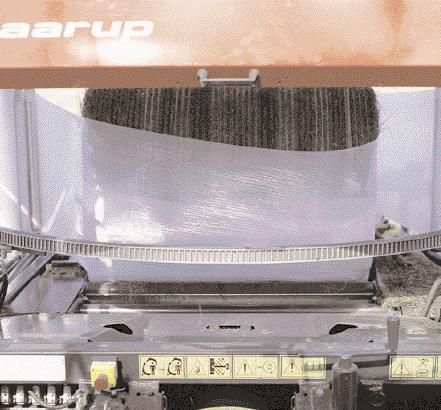

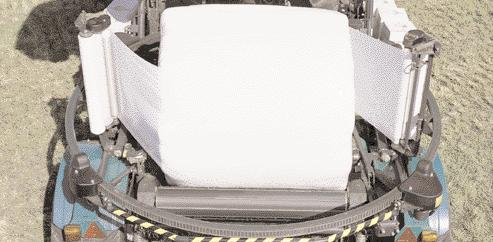

8 Snabb inplastning Taarup BIO har två försträckare, monterade på en specialkonstruerad ring. Försträckarna roterar med hög hastighet runt balen och ger snabb och effektiv inplastning. Inplastningshastigheten är avsevärt högre än vid konventionell satellitinplastning, vilket är förklaringen till att Taarup BIO har så hög totalkapacitet. Inplastningsring Inplastningsringen med sina två Taarupförsträckare är väl balanserad och löper på fyra stödlager. Den startar snabbt, vilket ger snabb inplastning, och bromsar in under slutvarvet vilket minimerar slitaget på drivenheten. Inplastad på 15 sekunder! Från det ögonblick då kammaren öppnas tar det bara ca 20 sekunder att producera en bal med 6 filmlager med 50 % överlappning. Inplastningsringen har mycket hög hastighet, vilket gör att maskinen är effektiv och högproducerande, trots att den måste stå stilla under inplastningen. 8

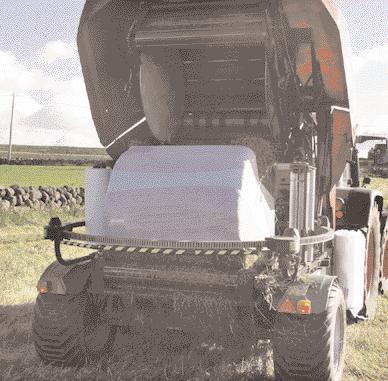

9 Det går till och med att plasta in balar på sluttningar, eftersom balen hålls stadigt på plats i presskammaren. Full kontroll över filmöverlappningen Presskammarens underdel, som är försedd med 6 rullar, används som inplastningsbord för att ge exakt balrotation. Rullarna är noggrant synkroniserade med de två försträckarna, vilket säkerställer kontinuerlig filmöverlappning med 50 % vid inplastning. Detta är avgörande för optimal ensilagekvalitet. Kontrollboxen håller föraren informerad om antalet rotationsvarv under hela inplastningen. Balen hålls i rätt läge Under inplastningen hålls balen i rätt läge av stödrullar. Detta gör att balen hålls på plats även vid arbete i sluttningar och förhindrar slitage och skador till följd av friktion mellan filmen och maskinens stålsidor. Skonsam avlastning med balvändare förhindrar skador på den inplastade balen. Den nedre delen av presskammaren används som inplastningsbord för att säkerställa exakt inplastning. Byt filmrullar genom att lyfta ett handtag och ta bort den tomma rullen. Sätt i en ny filmrulle och fäll tillbaka handtaget till utgångsläget. Taarup BIO kan fås med ett tillbehör som säkerställer kontinuerlig inplastning även om filmen brister eller det bara finns en filmrulle kvar. 9

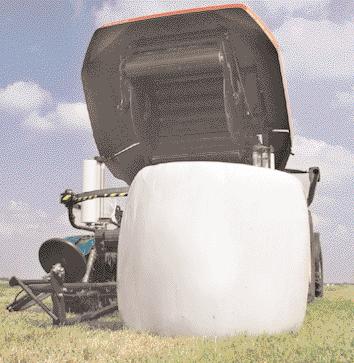

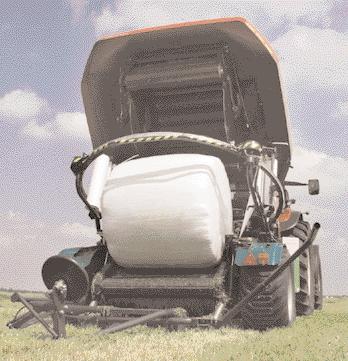

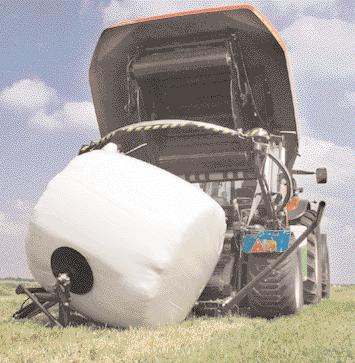

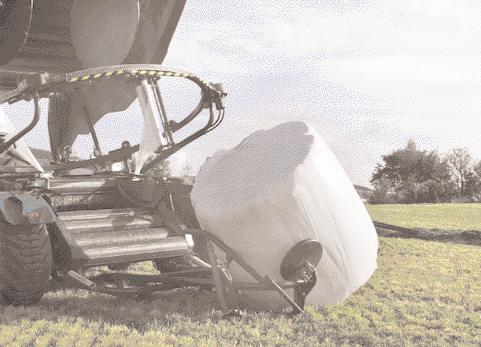

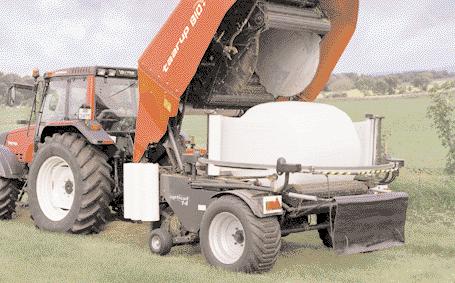

10 Mjuk avlastning Efter inplastning är det lämpligast att placera balarna på den flata sidan som har de flesta filmlagren. Taarup rekommenderar därför en balvändare för BIO. Detta är ett effektivt system som försiktigt vänder balen. Som alternativ till balvändaren finns en fallmatta av gummi för att skydda balen. (Tillval) Balvändaren (tillval) tippar av balarna försiktigt och mjukt, utan att skada dem. Den bakre delen av inplastningsbordet sänks och balen tippas mjukt av och vänds av balvändaren. Som tillval finns balstöd för sluttningar. Detta hindrar balar från att välta eller komma i rullning på branta sluttningar. 10

11 Vital Parts Kverneland Group betraktar varje försäljning av en maskin som början på ett lång och värdefull affärsrelation. För att stötta partnerskapet, erbjuder vi högkvalitativa reservdelar och effektiv reservdelsservice. Våra reservdelar är konstruerade för att garantera pålitlighet, säkerhet och en optimal prestanda för våra maskiner. Kvaliteten ligger i ett innovativt konstruktionsarbete och i produktionen på våra olika produktionsorter. Du kan lita på att Kverneland Group erbjuder förstklassig kvalitet. Det är viktigt för oss! 11 Tekniska specifikationer Taarup BIO* Modell Taarup BIO OptiCut 14 Taarup BIO OptiCut 23 Mått / Hjuldimensioner Total längd, m 4,50 4,50 Bredd, m 2,80 2,80 Höjd, m 2,30 2,30 Vikt, kg Hjuldimension, standard 500/50-17" 500/50-17" Alternativ hjuldimension 500/ " 500/ " Alternativ hjuldimension 600/ " 600/ " Pickup / snittenhet Arbetsbredd, m 2,10 2,30 Antal rader räfspinnar 5 5 Stödhjul, justerbara 12 lägen 12 lägen Antal knivar Knivavstånd, mm Skydd mot främmande föremål Separat fjäder på varje kniv Hydraulcylinder på varje kniv Balkammare Diameter, mm Bredd, mm Antal valsar Valsdiameter, mm Lågfriktionsplattor Tillbehör Tillbehör Kedjesmörjning Automatisk Automatisk Valslagersmörjning 4 nippelcentraler 4 nippelcentraler Lindning Nät Nät Försträckare Filmbredd, mm Nominell försträckning Ca 70% Ca 70% Max försträckarringhastighet Ca 50 varv/ min Ca 50 varv/ min Antal filmlager Styrsystem Programmerbar elektronik Programmerbar elektronik *) Gäller standardutrustad maskin med hjulstorlek 500/50 x

12 Grässpecialisten! Kverneland Group är världens största specialiserade tillverkare och distributör av redskap för lantbruk. Gruppen är en familj av starka varumärken som gör det möjligt för oss att erbjuda såväl lantbrukaren som våra återförsäljare en unik och komplett serie av högkvalitativa produkter för jordbearbetning, gräshantering, sådd, spridning, sprutning potatisodling och skörd av vindruvor. Taarup erbjuder den perfekta lösningen för gräshantering. Kontinuerlig utveckling gör det möjligt för oss att alltid kunna uppfylla de behov som ett modernt jordbruk ställer. Vilket krav du än har, så har vi de rätta produkterna och lösningarna. Vi ger gärna mer information om andra Taarup produkter ur vårt sortiment: Rotorslåttermaskiner Burna och bogserade Slåtterkrossar Strängare och vändare Exakthackar Pressar och inplastare Balsnittare Blandarvagnar För ytterligare information, besök oss på Kverneland Group Sverige AB Box 1023 S Nyköping Tel , Fax Återförsäljare: Kverneland Group Gottmadingen GmbH & Co KG förbehåller sig rätten att göra ändringar i konstruktion eller lägga till nya funktioner utan ansvar för produkter in-köpta före eller efter sådan ändring genomförs. KROGAGER
