Taarup 4228, 4232 och 4236 Bogserade Slåtterkrossar. Perfekt avfjädring och minimalt underhåll!

Transkript

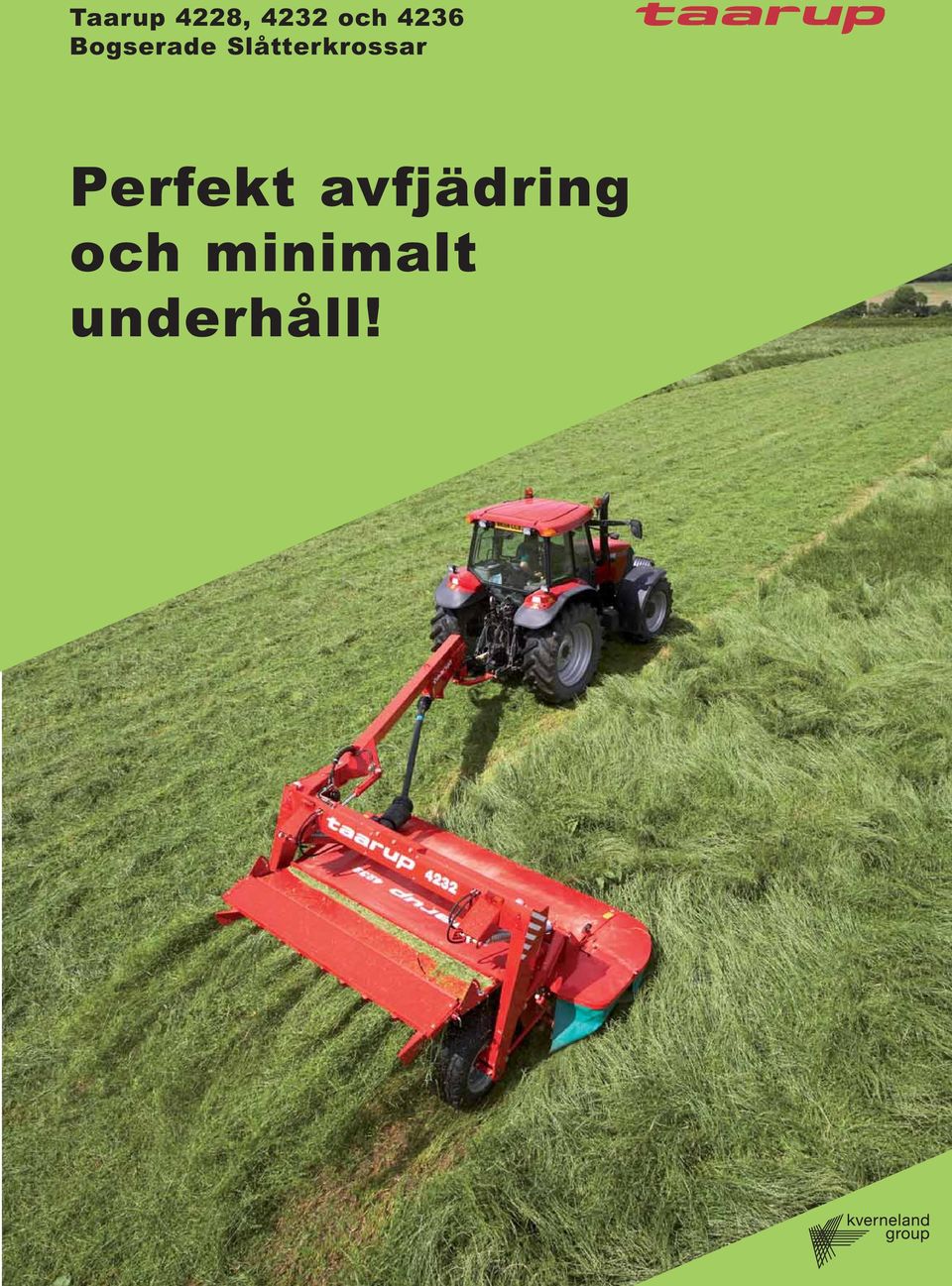

1 Taarup 4228, 4232 och 4236 Bogserade Slåtterkrossar Perfekt avfjädring och minimalt underhåll!

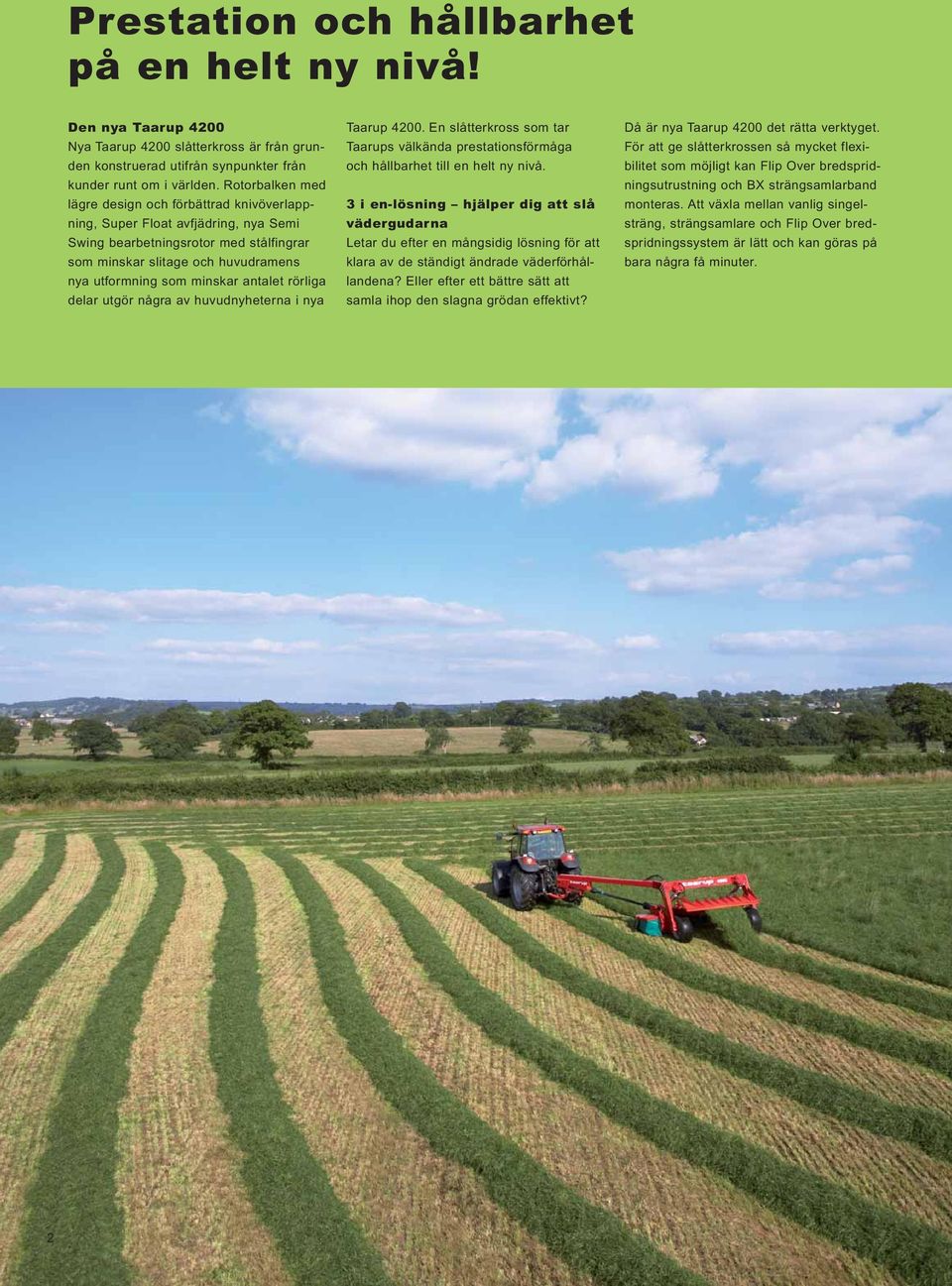

2 Prestation och hållbarhet på en helt ny nivå! Den nya Taarup 4200 Nya Taarup 4200 slåtterkross är från grunden konstruerad utifrån synpunkter från kunder runt om i världen. Rotorbalken med lägre design och förbättrad knivöverlappning, Super Float avfjädring, nya Semi Swing bearbetningsrotor med stålfingrar som minskar slitage och huvudramens nya utformning som minskar antalet rörliga delar utgör några av huvudnyheterna i nya Taarup En slåtterkross som tar Taarups välkända prestationsförmåga och hållbarhet till en helt ny nivå. 3 i en-lösning hjälper dig att slå vädergudarna Letar du efter en mångsidig lösning för att klara av de ständigt ändrade väderförhållandena? Eller efter ett bättre sätt att samla ihop den slagna grödan effektivt? Då är nya Taarup 4200 det rätta verktyget. För att ge slåtterkrossen så mycket flexibilitet som möjligt kan Flip Over bredspridningsutrustning och BX strängsamlarband monteras. Att växla mellan vanlig singelsträng, strängsamlare och Flip Over bredspridningssystem är lätt och kan göras på bara några få minuter. 2

3 Fluffig och välbearbetad singelsträng. Taarups FlipOver-lösning med 100% bredspridning accelererar vissningsprocessen. Taarup BX Auto-Swather möjliggör dubbelsträngning för att effektivisera följande maskinled. Två smala strängar placerade bredvid varandra med hjälp av deflektorskärmar. TEKNISKA SPECIFIKATIONER MODELL BEARBETNING DRAGBOM ARBETSBREDD TAARUP 4228 LT SEMISW. STÅLFIGRAR VÄNSTER 2,8 M TAARUP 4232 LT SEMISW. STÅLFIGRAR VÄNSTER 3,2 M TAARUP 4232 CT SEMISW. STÅLFIGRAR CENTRUM 3,2 M TAARUP 4232 LR GUMMIVALSAR VÄNSTER 3,2 M TAARUP 4236 LT SEMISW. STÅLFIGRAR VÄNSTER 3,6 M TAARUP 4236 LR GUMMIVALSAR VÄNSTER 3,6 M TAARUP 4236 CT SEMISW. STÅLFIGRAR CENTRUM 3,6 M TAARUP 4236 CR GUMMIVALSAR CENTRUM 3,6 M Ny design för att minska underhållet Den nya generationen är konstruerad för att uppgradera prestation och hållbarhet i skördearbetet. Mycket kraft under utvecklingsprocessen har lagts på att begränsa slitage och underhåll för att minimera de totala driftskostnaderna. Rotorbalk med runda tallrikar, stor oljevolym för låg arbetstemperatur och lågt underhållsbehov. SuperFloat avfjädring med oberoende rotorbalksupphängning som hindrar chockbelastningar att överföras till resten av maskinen. Ny SemiSwing bearbetningsrotor med stålfingrar som minimerar slitage tack vare möjligheten att de viker bakåt när de träffar ett hinder. Ny design med fast huvudram och fasta hjularmar för att minska antalet rörliga delar. 3

4 En rotorbalk byggd för att arbeta lika hårt som du! Förbättrat klippresultat Taarups nya skärbord har med fokus på klippresultatet utvecklats på många punkter. Knivarna har flyttats närmare tallrikskanten för att öka överlappningen vid klippning vilket har resulterat i bättre klippresultat och en minskad tendens till uppbyggnad av avlagringar mellan tallrikarna. Stenskydden under rotorbalken har getts en tunnare design för att hela balken ska kunna föras närmare marken. Resultatet är ett förbättrat klippresultat som märks särskilt vid svåra förhållanden då grödan ligger ner. Den hållbara lösningen Taarups rotorbalk är konstruerad för lågt underhållsbehov. Den höga oljekapaciteten säkerställer en låg arbetstemperatur vilket ger en effektiv oljekylning och smörjning för hela rotorbalken. Kugghjulen med långa,konvexa kuggar arbetar i olja och ger en tyst och tillförlitlig kraftöverföring. Den helsvetsade rotorbalken är en väldigt stabil och stark konstruktion med stor hållbarhet. Förbättrat klippresultat tack vare förändrade stenskydd. ProFit snabbkopplingsfästen för knivar är tillgängliga för alla Taarups slåtterkrossar. Runda tallrikar är mindre stenkänsliga. Hög oljekapacitet säkerställer låg arbetstemperatur. De runda tallrikarna Taarup använder runda tallrikar. Runda tallrikar är mindre sårbara för stenkontakter och reducerar chockbelastningar i transmissionen. Stenarna slungas iväg direkt innan de riskerar att fastna. Effekten blir mindre reparations- och underhållskostnader för dig samtidigt som snittet blir rent och exakt. Den helsvetsade rotorbalken ger en stabil och stark konstruktion. Vridna knivar garanterar ett rent snitt vid alla förhållanden. Låg ljudnivå tack vare specialbearbetade kugghjul. Knivarnas förbättrade överlappning ger ett bättre klippresultat och minskar tendensen till uppbyggnad av material mellan tallrikarna. Stenskydden under rotorbalken har fått lägre design med bättre klippresultat i liggande gröda som följd. Två runda tallrikar är mindre utsatta för stenkontakter. Detta minskar chockbelasningar på hela rotorbalken. 4

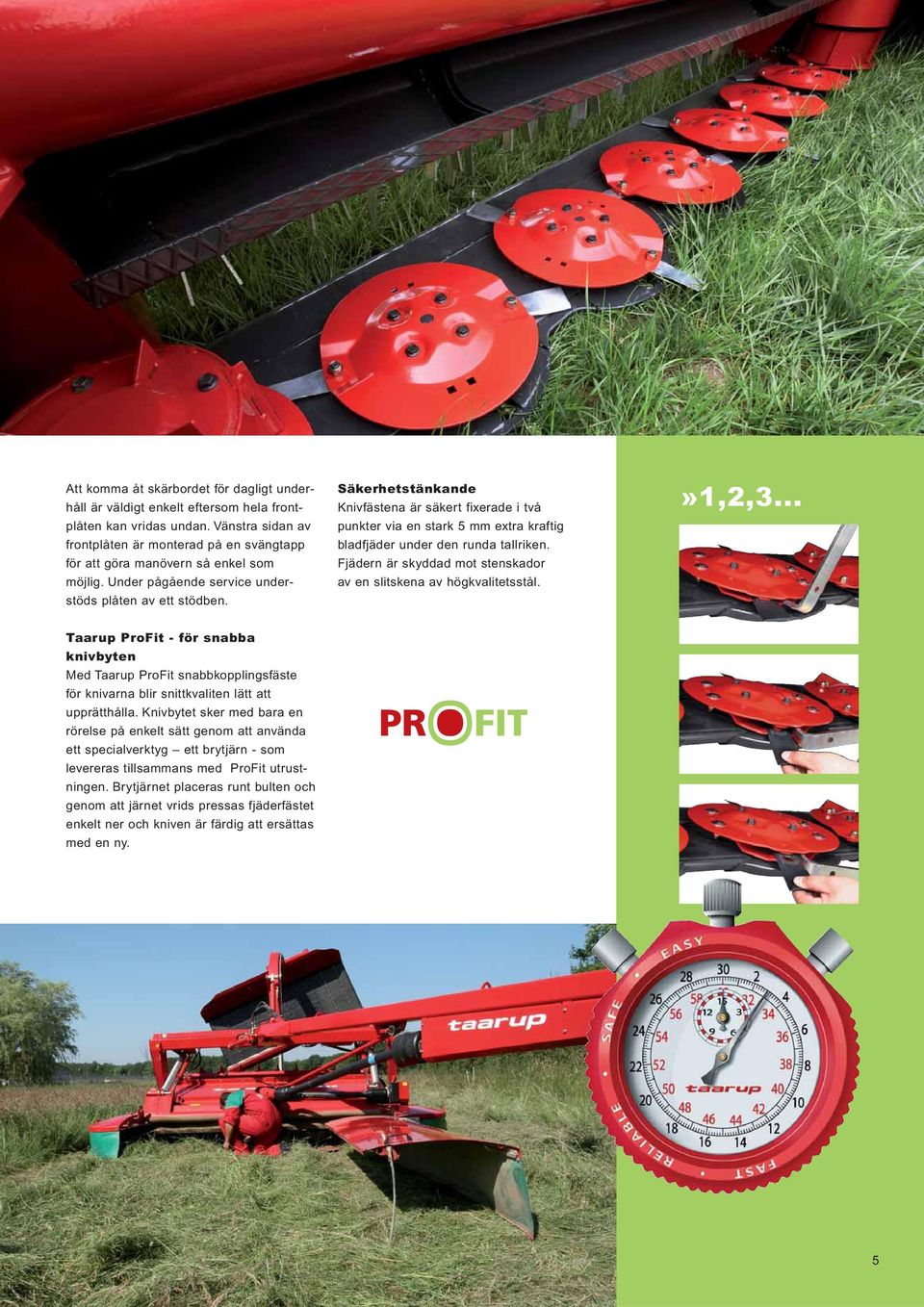

5 Att komma åt skärbordet för dagligt underhåll är väldigt enkelt eftersom hela frontplåten kan vridas undan. Vänstra sidan av frontplåten är monterad på en svängtapp för att göra manövern så enkel som möjlig. Under pågående service understöds plåten av ett stödben. Säkerhetstänkande Knivfästena är säkert fixerade i två punkter via en stark 5 mm extra kraftig bladfjäder under den runda tallriken. Fjädern är skyddad mot stenskador av en slitskena av högkvalitetsstål.»1,2,3... Taarup ProFit - för snabba knivbyten Med Taarup ProFit snabbkopplingsfäste för knivarna blir snittkvaliten lätt att upprätthålla. Knivbytet sker med bara en rörelse på enkelt sätt genom att använda ett specialverktyg ett brytjärn - som levereras tillsammans med ProFit utrustningen. Brytjärnet placeras runt bulten och genom att järnet vrids pressas fjäderfästet enkelt ner och kniven är färdig att ersättas med en ny. 5

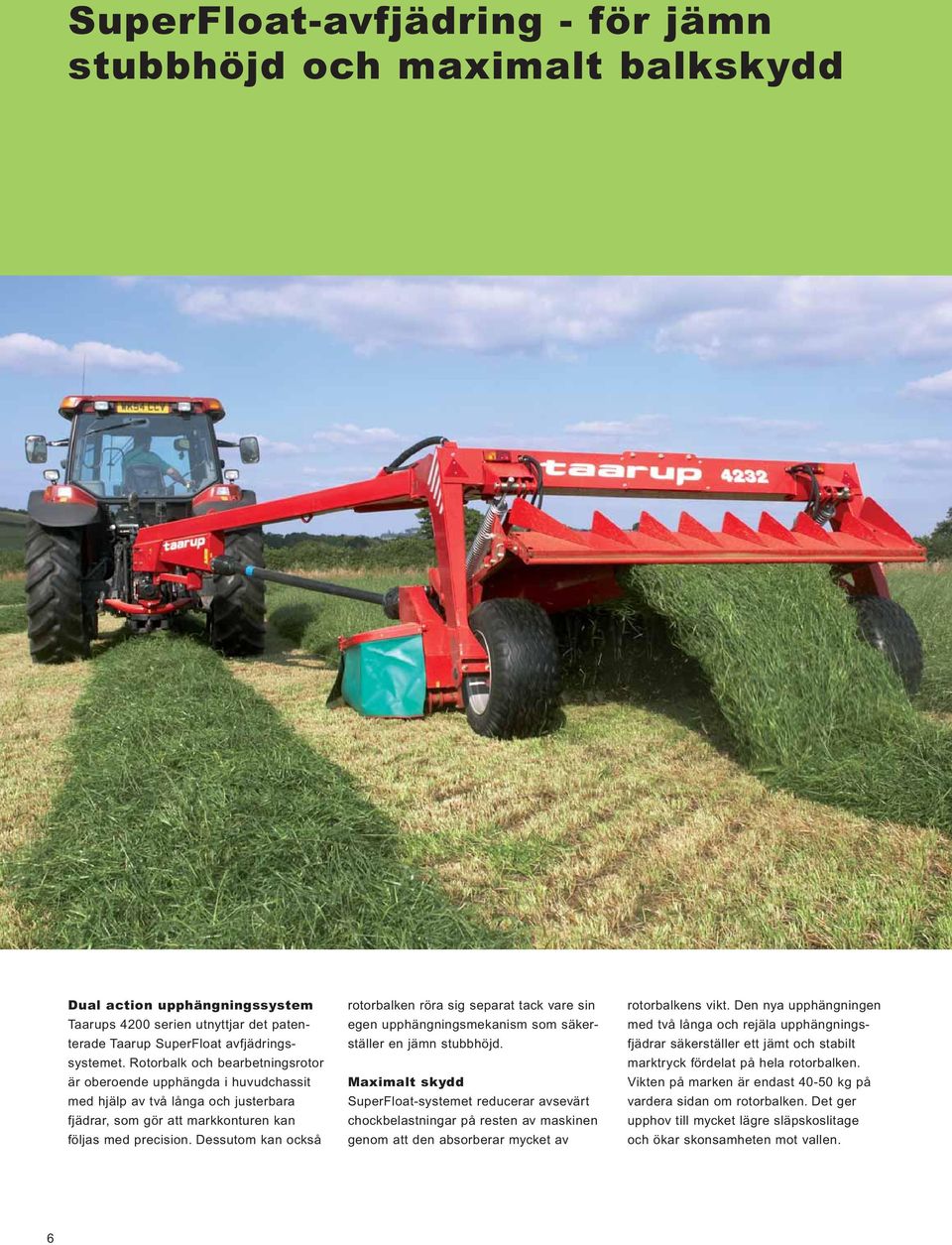

6 SuperFloat-avfjädring - för jämn stubbhöjd och maximalt balkskydd Dual action upphängningssystem Taarups 4200 serien utnyttjar det patenterade Taarup SuperFloat avfjädringssystemet. Rotorbalk och bearbetningsrotor är oberoende upphängda i huvudchassit med hjälp av två långa och justerbara fjädrar, som gör att markkonturen kan följas med precision. Dessutom kan också rotorbalken röra sig separat tack vare sin egen upphängningsmekanism som säkerställer en jämn stubbhöjd. Maximalt skydd SuperFloat-systemet reducerar avsevärt chockbelastningar på resten av maskinen genom att den absorberar mycket av rotorbalkens vikt. Den nya upphängningen med två långa och rejäla upphängningsfjädrar säkerställer ett jämt och stabilt marktryck fördelat på hela rotorbalken. Vikten på marken är endast kg på vardera sidan om rotorbalken. Det ger upphov till mycket lägre släpskoslitage och ökar skonsamheten mot vallen. 6

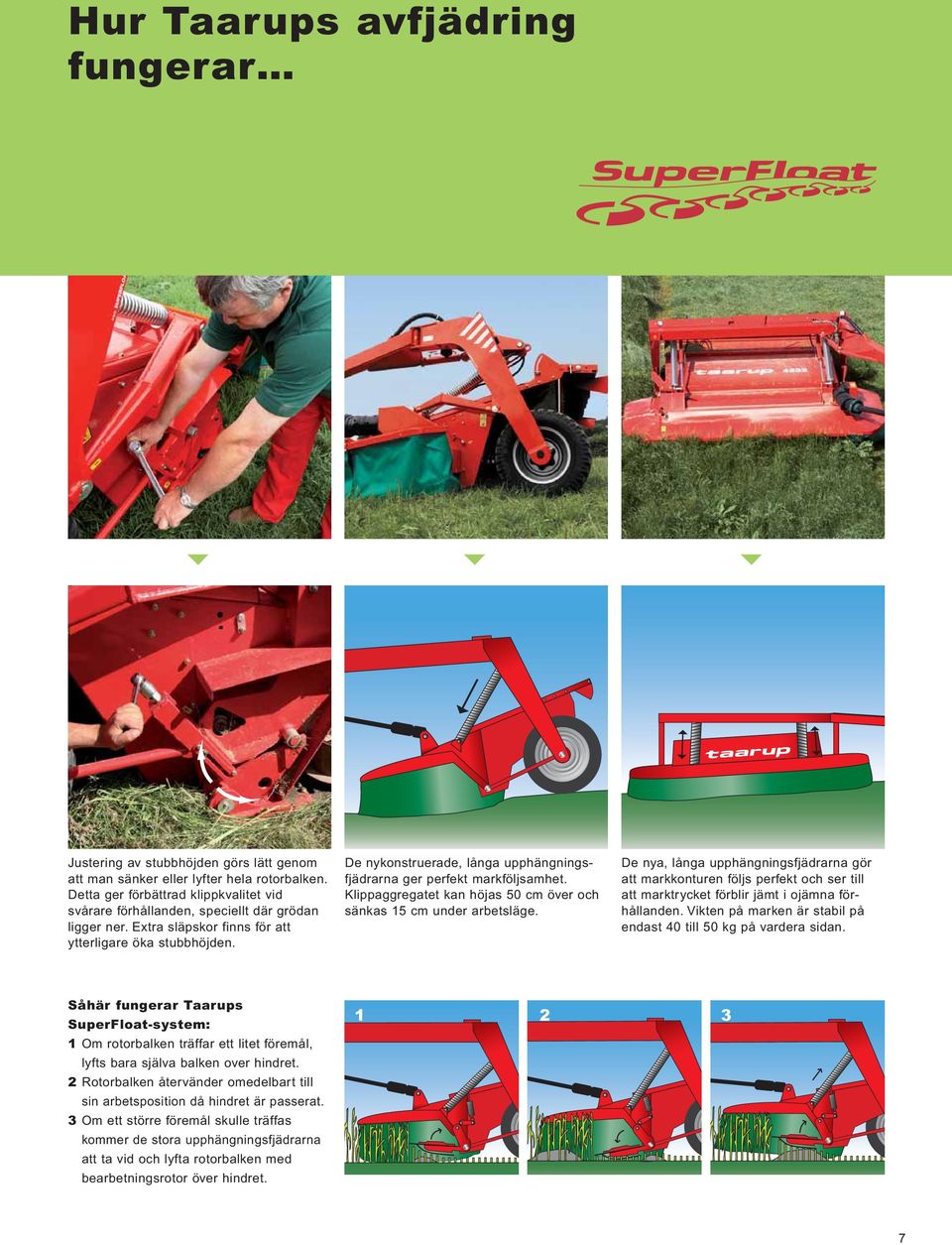

7 Hur Taarups avfjädring fungerar Justering av stubbhöjden görs lätt genom att man sänker eller lyfter hela rotorbalken. Detta ger förbättrad klippkvalitet vid svårare förhållanden, speciellt där grödan ligger ner. Extra släpskor finns för att ytterligare öka stubbhöjden. De nykonstruerade, långa upphängningsfjädrarna ger perfekt markföljsamhet. Klippaggregatet kan höjas 50 cm över och sänkas 15 cm under arbetsläge. De nya, långa upphängningsfjädrarna gör att markkonturen följs perfekt och ser till att marktrycket förblir jämt i ojämna förhållanden. Vikten på marken är stabil på endast 40 till 50 kg på vardera sidan. Såhär fungerar Taarups SuperFloat-system: 1 Om rotorbalken träffar ett litet föremål, lyfts bara själva balken over hindret. 2 Rotorbalken återvänder omedelbart till sin arbetsposition då hindret är passerat. 3 Om ett större föremål skulle träffas kommer de stora upphängningsfjädrarna att ta vid och lyfta rotorbalken med bearbetningsrotor över hindret

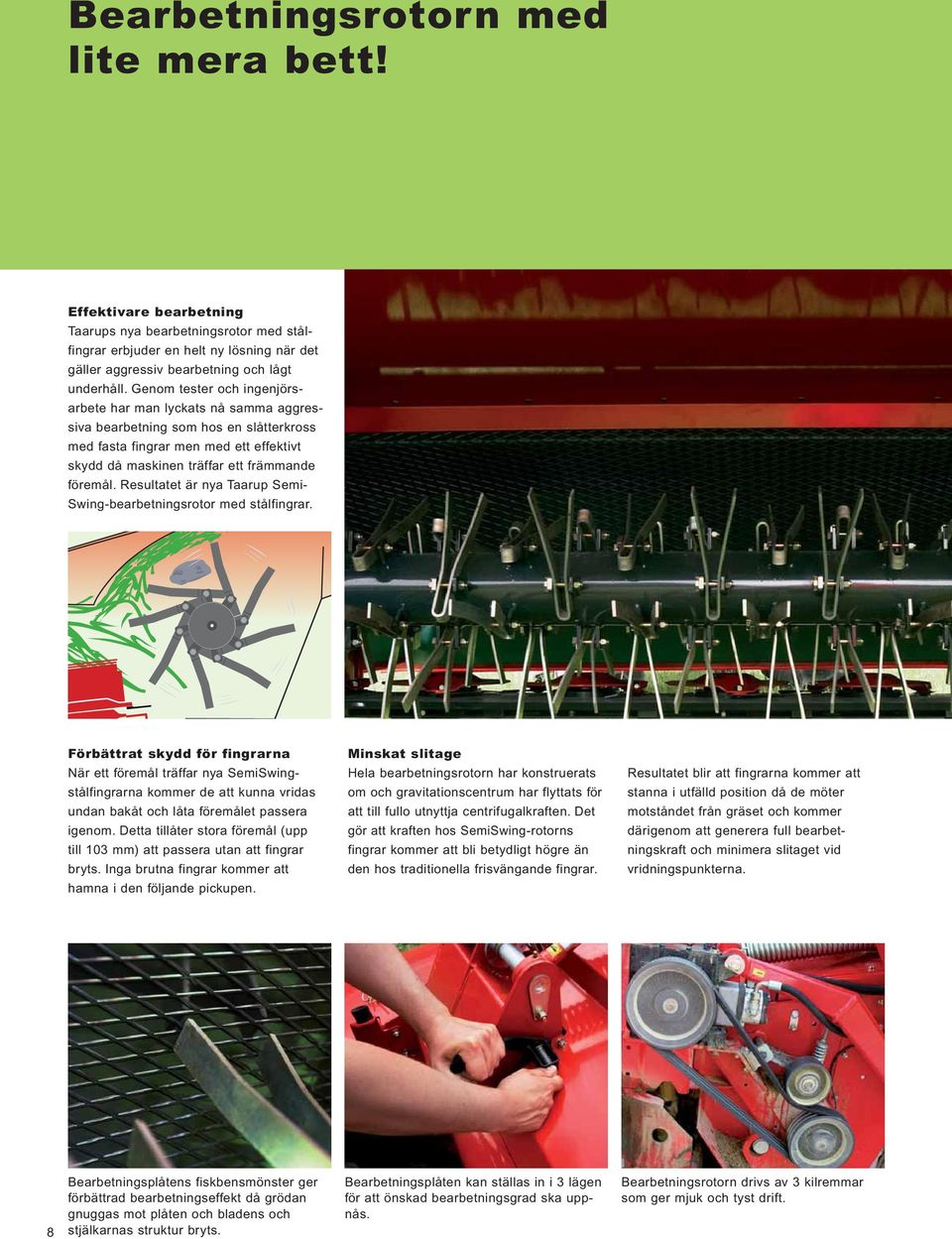

8 Bearbetningsrotorn med lite mera bett! Effektivare bearbetning Taarups nya bearbetningsrotor med stålfingrar erbjuder en helt ny lösning när det gäller aggressiv bearbetning och lågt underhåll. Genom tester och ingenjörsarbete har man lyckats nå samma aggressiva bearbetning som hos en slåtterkross med fasta fingrar men med ett effektivt skydd då maskinen träffar ett främmande föremål. Resultatet är nya Taarup Semi- Swing-bearbetningsrotor med stålfingrar. Förbättrat skydd för fingrarna När ett föremål träffar nya SemiSwingstålfingrarna kommer de att kunna vridas undan bakåt och låta föremålet passera igenom. Detta tillåter stora föremål (upp till 103 mm) att passera utan att fingrar bryts. Inga brutna fingrar kommer att hamna i den följande pickupen. Minskat slitage Hela bearbetningsrotorn har konstruerats om och gravitationscentrum har flyttats för att till fullo utnyttja centrifugalkraften. Det gör att kraften hos SemiSwing-rotorns fingrar kommer att bli betydligt högre än den hos traditionella frisvängande fingrar. Resultatet blir att fingrarna kommer att stanna i utfälld position då de möter motståndet från gräset och kommer därigenom att generera full bearbetningskraft och minimera slitaget vid vridningspunkterna. 8 Bearbetningsplåtens fiskbensmönster ger förbättrad bearbetningseffekt då grödan gnuggas mot plåten och bladens och stjälkarnas struktur bryts. Bearbetningsplåten kan ställas in i 3 lägen för att önskad bearbetningsgrad ska uppnås. Bearbetningsrotorn drivs av 3 kilremmar som ger mjuk och tyst drift.

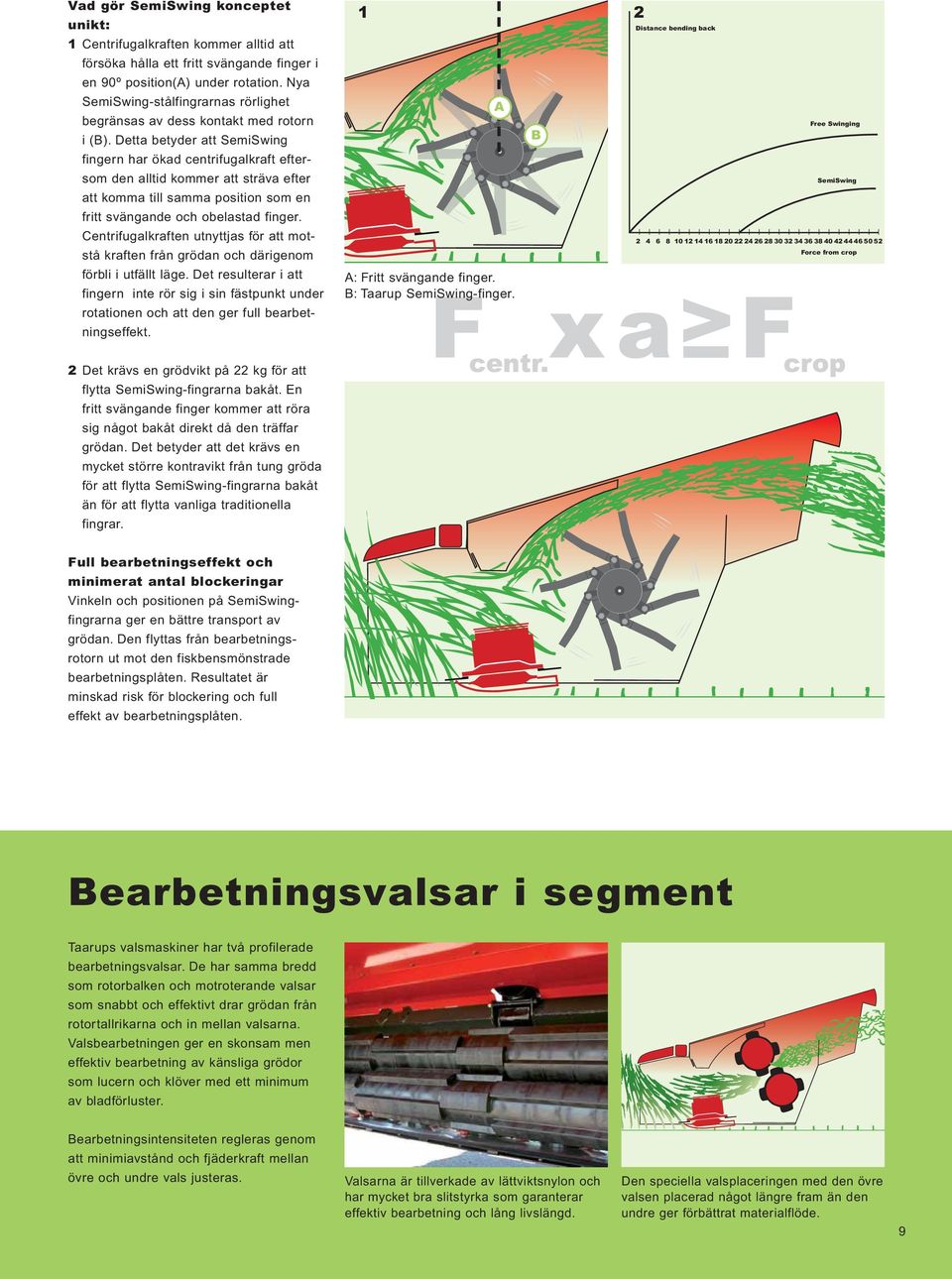

9 Vad gör SemiSwing konceptet unikt: 1 Centrifugalkraften kommer alltid att försöka hålla ett fritt svängande finger i en 90º position(a) under rotation. Nya SemiSwing-stålfingrarnas rörlighet begränsas av dess kontakt med rotorn i (B). Detta betyder att SemiSwing fingern har ökad centrifugalkraft eftersom den alltid kommer att sträva efter att komma till samma position som en fritt svängande och obelastad finger. Centrifugalkraften utnyttjas för att motstå kraften från grödan och därigenom förbli i utfällt läge. Det resulterar i att fingern inte rör sig i sin fästpunkt under rotationen och att den ger full bearbetningseffekt. 1 2 A A: Fritt svängande finger. B: Taarup SemiSwing-finger. B Distance bending back Free Swinging SemiSwing Force from crop 2 Det krävs en grödvikt på 22 kg för att flytta SemiSwing-fingrarna bakåt. En fritt svängande finger kommer att röra sig något bakåt direkt då den träffar grödan. Det betyder att det krävs en mycket större kontravikt från tung gröda för att flytta SemiSwing-fingrarna bakåt än för att flytta vanliga traditionella fingrar. Full bearbetningseffekt och minimerat antal blockeringar Vinkeln och positionen på SemiSwingfingrarna ger en bättre transport av grödan. Den flyttas från bearbetningsrotorn ut mot den fiskbensmönstrade bearbetningsplåten. Resultatet är minskad risk för blockering och full effekt av bearbetningsplåten. Bearbetningsvalsar i segment Taarups valsmaskiner har två profilerade bearbetningsvalsar. De har samma bredd som rotorbalken och motroterande valsar som snabbt och effektivt drar grödan från rotortallrikarna och in mellan valsarna. Valsbearbetningen ger en skonsam men effektiv bearbetning av känsliga grödor som lucern och klöver med ett minimum av bladförluster. Bearbetningsintensiteten regleras genom att minimiavstånd och fjäderkraft mellan övre och undre vals justeras. Valsarna är tillverkade av lättviktsnylon och har mycket bra slitstyrka som garanterar effektiv bearbetning och lång livslängd. Den speciella valsplaceringen med den övre valsen placerad något längre fram än den undre ger förbättrat materialflöde. 9

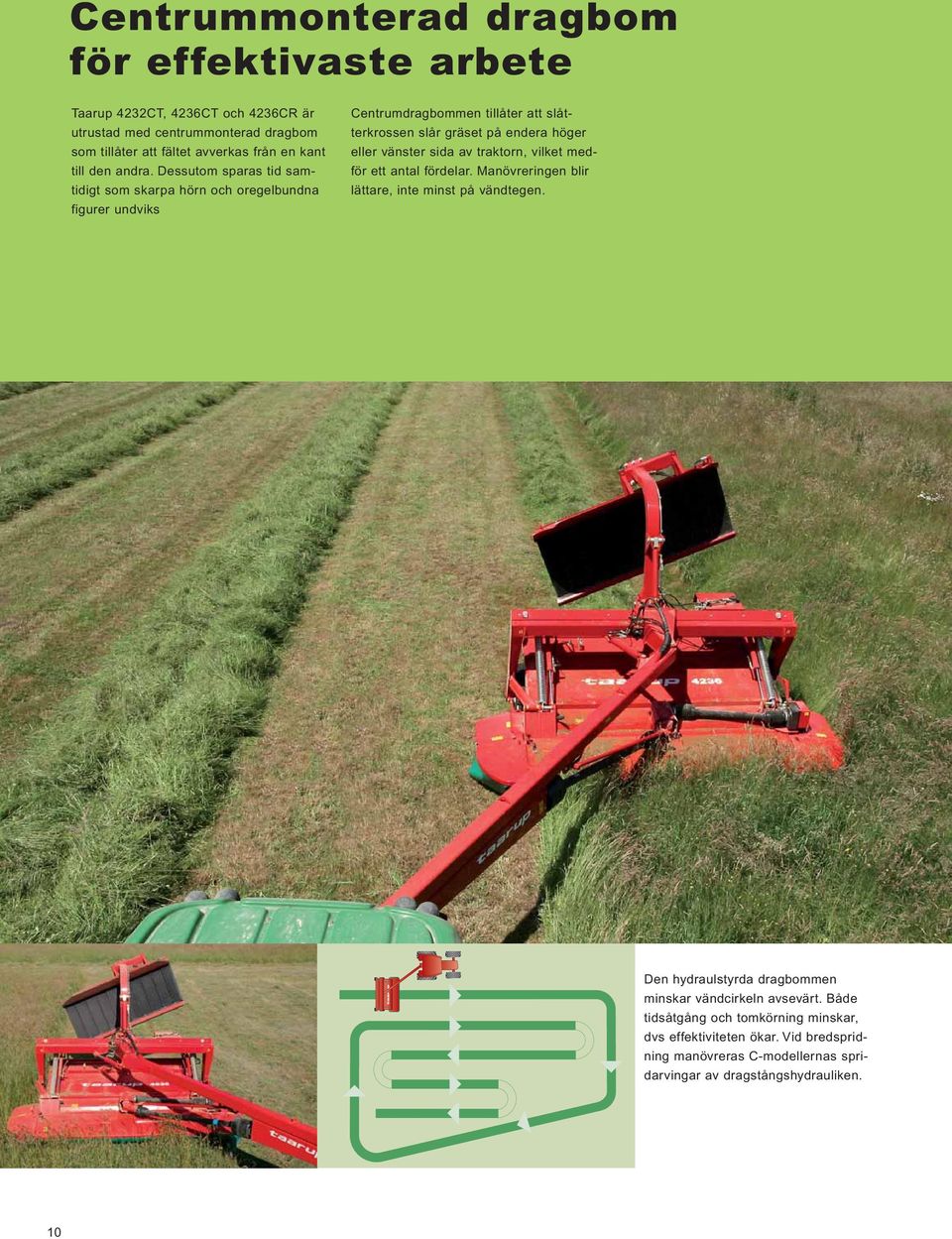

10 Centrummonterad dragbom för effektivaste arbete Taarup 4232CT, 4236CT och 4236CR är utrustad med centrummonterad dragbom som tillåter att fältet avverkas från en kant till den andra. Dessutom sparas tid samtidigt som skarpa hörn och oregelbundna figurer undviks Centrumdragbommen tillåter att slåtterkrossen slår gräset på endera höger eller vänster sida av traktorn, vilket medför ett antal fördelar. Manövreringen blir lättare, inte minst på vändtegen. Den hydraulstyrda dragbommen minskar vändcirkeln avsevärt. Både tidsåtgång och tomkörning minskar, dvs effektiviteten ökar. Vid bredspridning manövreras C-modellernas spridarvingar av dragstångshydrauliken. 10

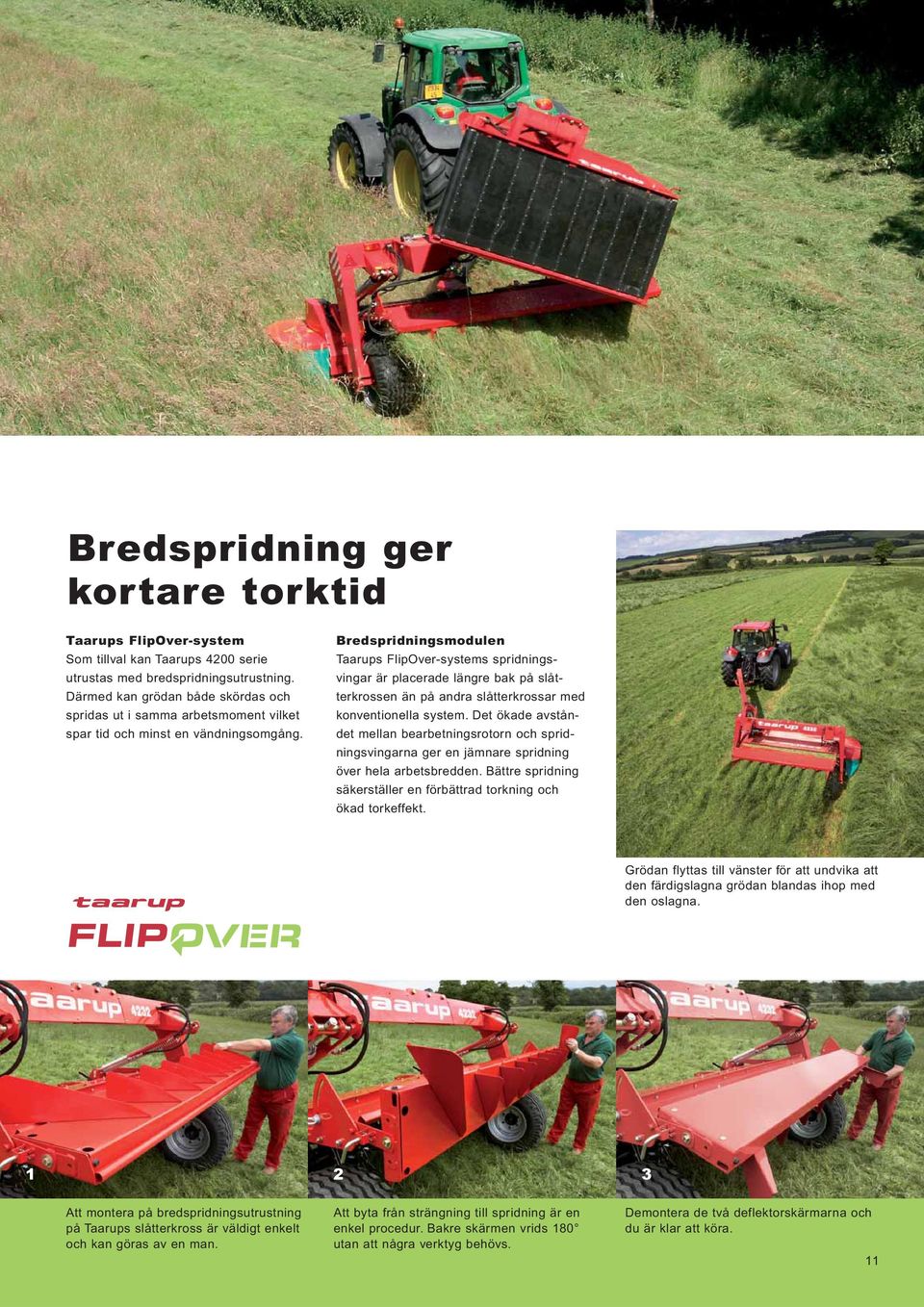

11 Bredspridning ger kortare torktid Taarups FlipOver-system Som tillval kan Taarups 4200 serie utrustas med bredspridningsutrustning. Därmed kan grödan både skördas och spridas ut i samma arbetsmoment vilket spar tid och minst en vändningsomgång. Bredspridningsmodulen Taarups FlipOver-systems spridningsvingar är placerade längre bak på slåtterkrossen än på andra slåtterkrossar med konventionella system. Det ökade avståndet mellan bearbetningsrotorn och spridningsvingarna ger en jämnare spridning över hela arbetsbredden. Bättre spridning säkerställer en förbättrad torkning och ökad torkeffekt. Grödan flyttas till vänster för att undvika att den färdigslagna grödan blandas ihop med den oslagna Att montera på bredspridningsutrustning på Taarups slåtterkross är väldigt enkelt och kan göras av en man. Att byta från strängning till spridning är en enkel procedur. Bakre skärmen vrids 180 utan att några verktyg behövs. Demontera de två deflektorskärmarna och du är klar att köra. 11

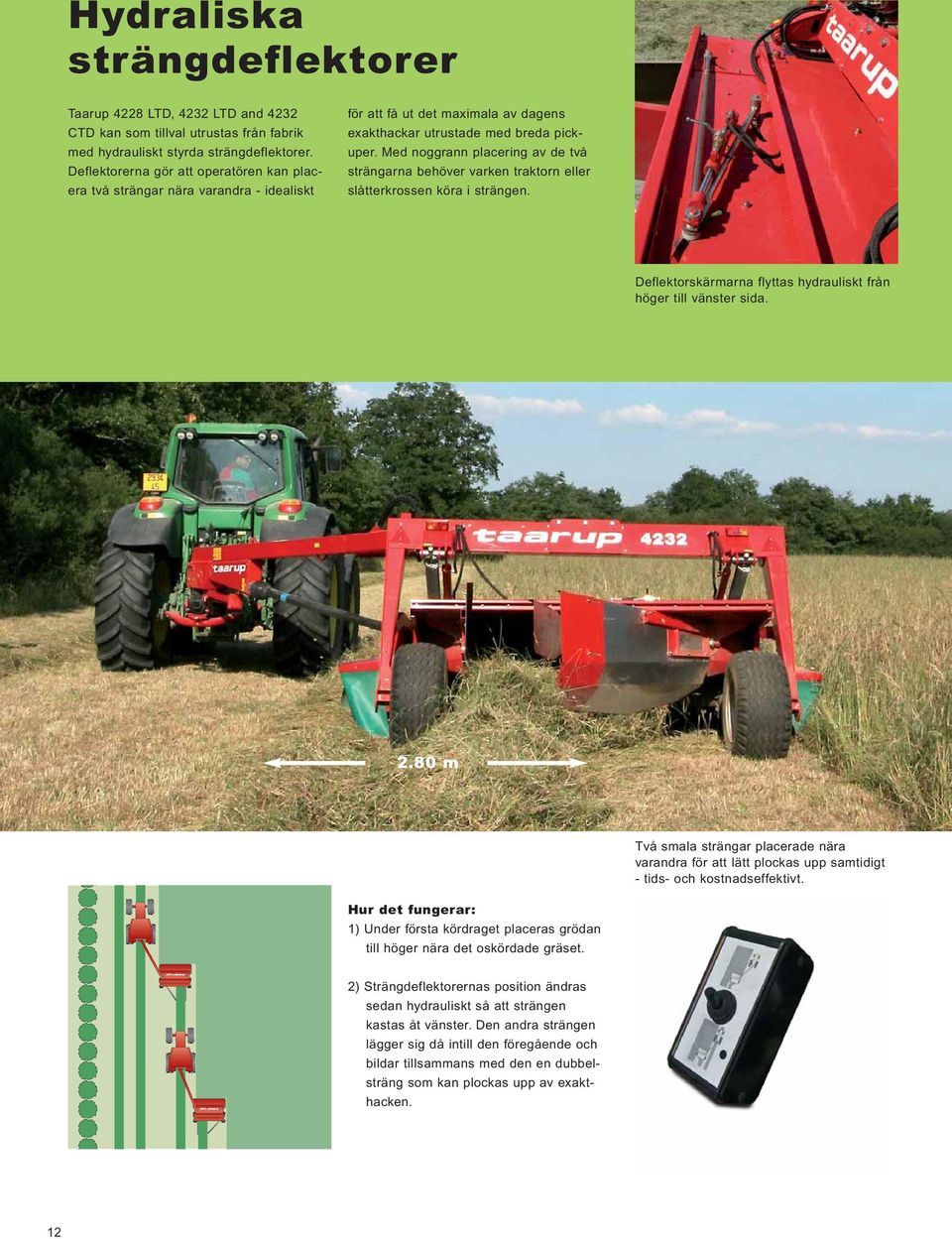

12 Hydraliska strängdeflektorer Taarup 4228 LTD, 4232 LTD and 4232 CTD kan som tillval utrustas från fabrik med hydrauliskt styrda strängdeflektorer. Deflektorerna gör att operatören kan placera två strängar nära varandra - idealiskt för att få ut det maximala av dagens exakthackar utrustade med breda pickuper. Med noggrann placering av de två strängarna behöver varken traktorn eller slåtterkrossen köra i strängen. Deflektorskärmarna flyttas hydrauliskt från höger till vänster sida m Två smala strängar placerade nära varandra för att lätt plockas upp samtidigt - tids- och kostnadseffektivt. Hur det fungerar: 1) Under första kördraget placeras grödan till höger nära det oskördade gräset. 2) Strängdeflektorernas position ändras sedan hydrauliskt så att strängen kastas åt vänster. Den andra strängen lägger sig då intill den föregående och bildar tillsammans med den en dubbelsträng som kan plockas upp av exakthacken. 12

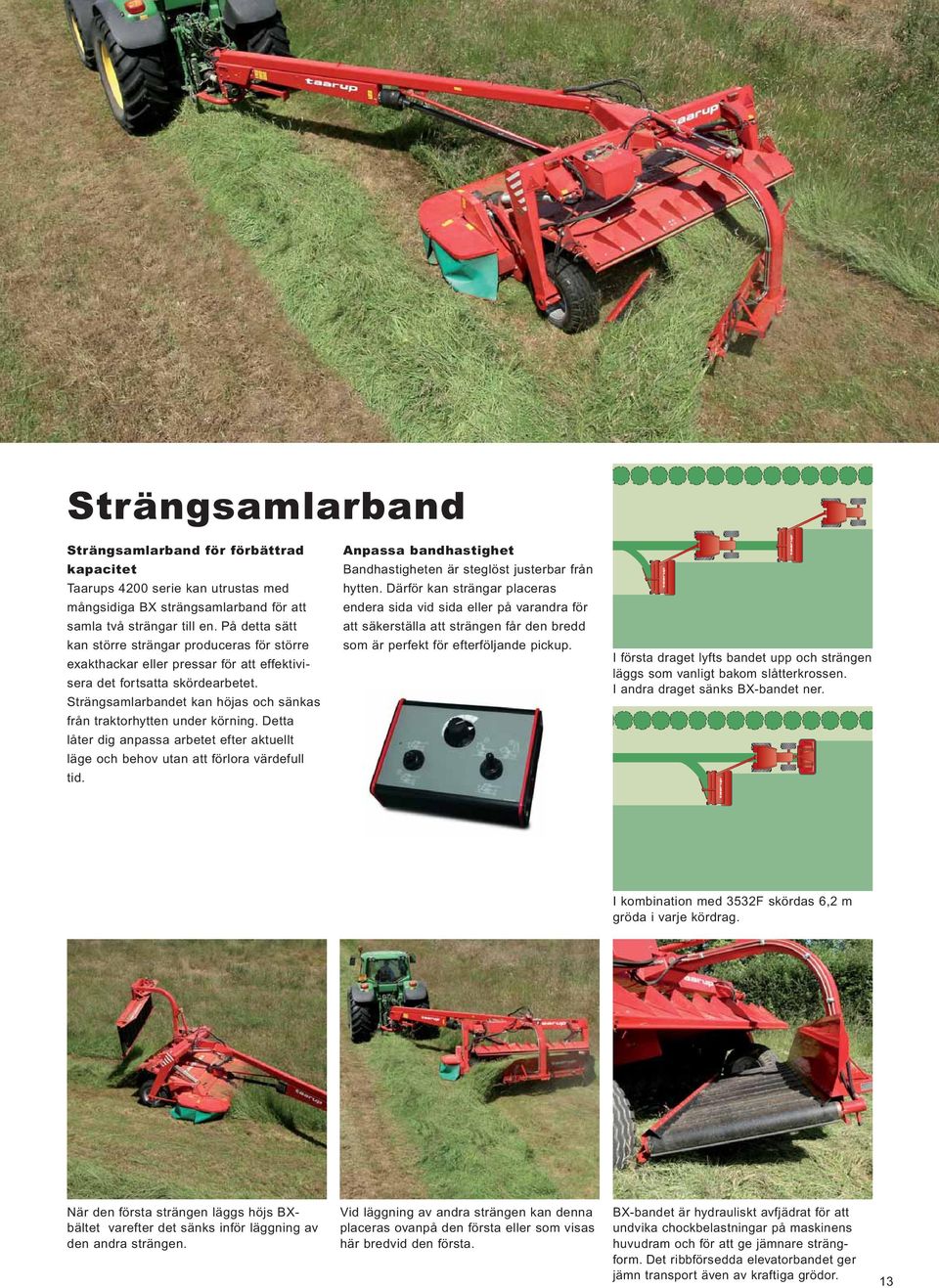

13 Strängsamlarband Strängsamlarband för förbättrad kapacitet Taarups 4200 serie kan utrustas med mångsidiga BX strängsamlarband för att samla två strängar till en. På detta sätt kan större strängar produceras för större exakthackar eller pressar för att effektivisera det fortsatta skördearbetet. Strängsamlarbandet kan höjas och sänkas från traktorhytten under körning. Detta låter dig anpassa arbetet efter aktuellt läge och behov utan att förlora värdefull tid. Anpassa bandhastighet Bandhastigheten är steglöst justerbar från hytten. Därför kan strängar placeras endera sida vid sida eller på varandra för att säkerställa att strängen får den bredd som är perfekt för efterföljande pickup. I första draget lyfts bandet upp och strängen läggs som vanligt bakom slåtterkrossen. I andra draget sänks BX-bandet ner. I kombination med 3532F skördas 6,2 m gröda i varje kördrag. När den första strängen läggs höjs BXbältet varefter det sänks inför läggning av den andra strängen. Vid läggning av andra strängen kan denna placeras ovanpå den första eller som visas här bredvid den första. BX-bandet är hydrauliskt avfjädrat för att undvika chockbelastningar på maskinens huvudram och för att ge jämnare strängform. Det ribbförsedda elevatorbandet ger jämn transport även av kraftiga grödor. 13

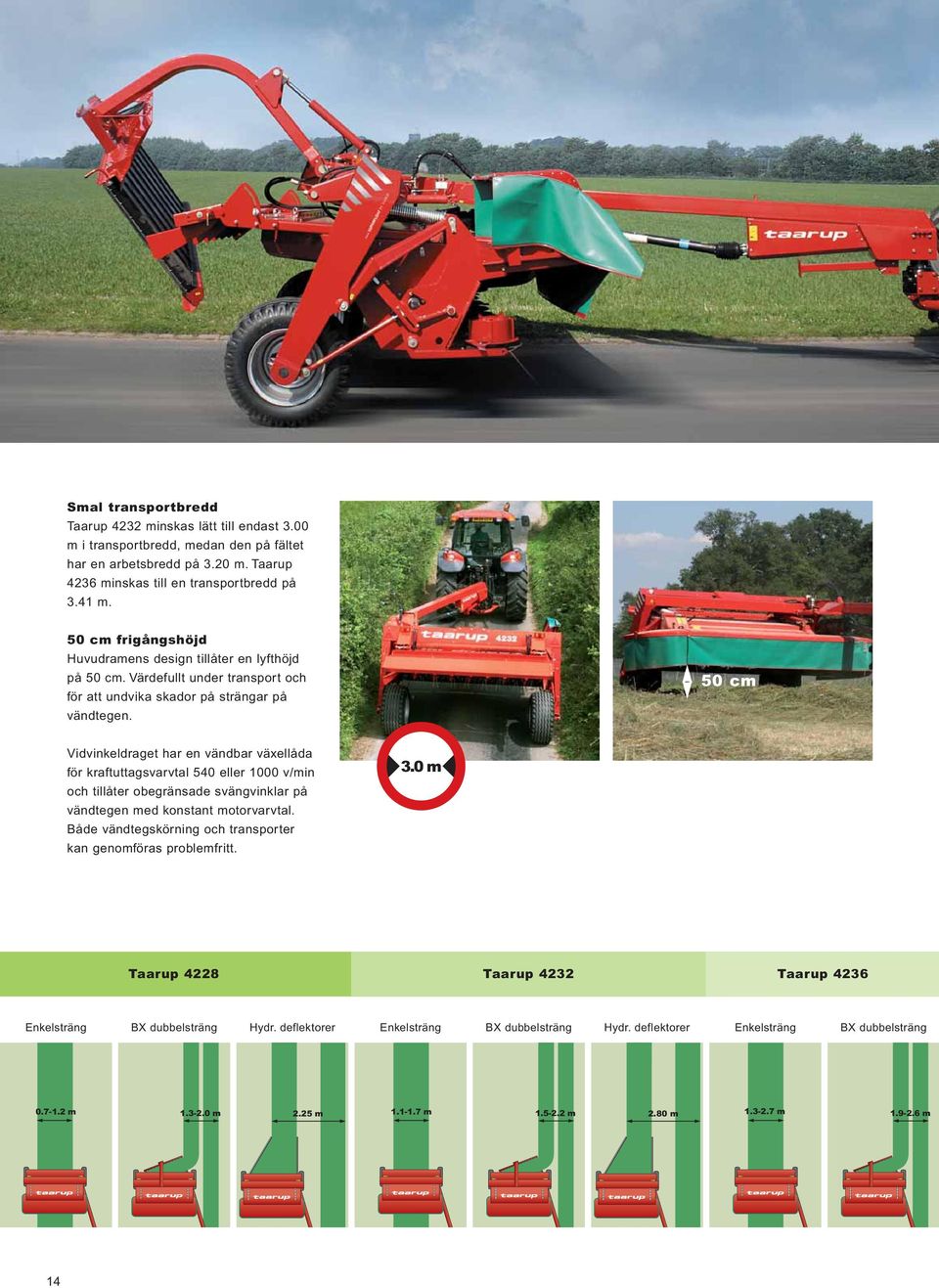

14 Smal transportbredd Taarup 4232 minskas lätt till endast 3.00 m i transportbredd, medan den på fältet har en arbetsbredd på 3.20 m. Taarup 4236 minskas till en transportbredd på 3.41 m. 50 cm frigångshöjd Huvudramens design tillåter en lyfthöjd på 50 cm. Värdefullt under transport och för att undvika skador på strängar på vändtegen. 50 cm Vidvinkeldraget har en vändbar växellåda för kraftuttagsvarvtal 540 eller 1000 v/min och tillåter obegränsade svängvinklar på vändtegen med konstant motorvarvtal. Både vändtegskörning och transporter kan genomföras problemfritt. 3.0 m Taarup 4228 Taarup 4232 Taarup 4236 Enkelsträng BX dubbelsträng Hydr. deflektorer Enkelsträng BX dubbelsträng Hydr. deflektorer Enkelsträng BX dubbelsträng m m 2.25 m m m 2.80 m m m 14

15 Tekniska specifikationer Taarup 4200 Taarup modeller 4228LT 4228LTD 4232LT 4232LTD 4232CT 4232CTD 4232LR 4236LT 4236LR 4236CT 4236CR Dragbom Vänster Vänster Vänster Vänster Centrum Centrum Vänster Vänster Vänster Centrum Centrum Bearbetning Semi Semi Semi Semi Semi Semi Valsar Semi Valsar Semi Valsar Swing Swing Swing Swing Swing Swing Swing Swing Mått / vikter Arbetsbredd, (m) Transportbredd, (m) Vikt ca, (kg) Utförande Antal tallrikar Stubbhöjd, (mm) Kraftuttagsvarvtal, Vidvinkeldrag (v/min) 540/ / / / / / / / / / /1000 Kraftuttagseffekt behov Min (kw/hk) 50/70 50/70 60/80 60/80 60/80 60/80 60/80 70/90 70/90 70/90 70/90 Varvtal bearbet- 450*/ 450*/ 450*/ 450*/ 450*/ 450*/ 900/ 450*/ 900/ 450*/ 900/ ningsrotor (v/min) 600/ / / / / / * 600/ * 600/ * Däckdimension 380/ 380/ 380/ 380/ 380/ 380/ 380/ 380/ 380/ 380/ 380/ Strängdeflektorer Bredspridningsutrustn. - - BX strängsamlaband - - * = Extra tillbehör = Standard = Extra utrustning Extra tillbehör Höga släpskor Kastvingar för svåra förhållanden Belysning. Stora hjul. Verktygslåda. 15

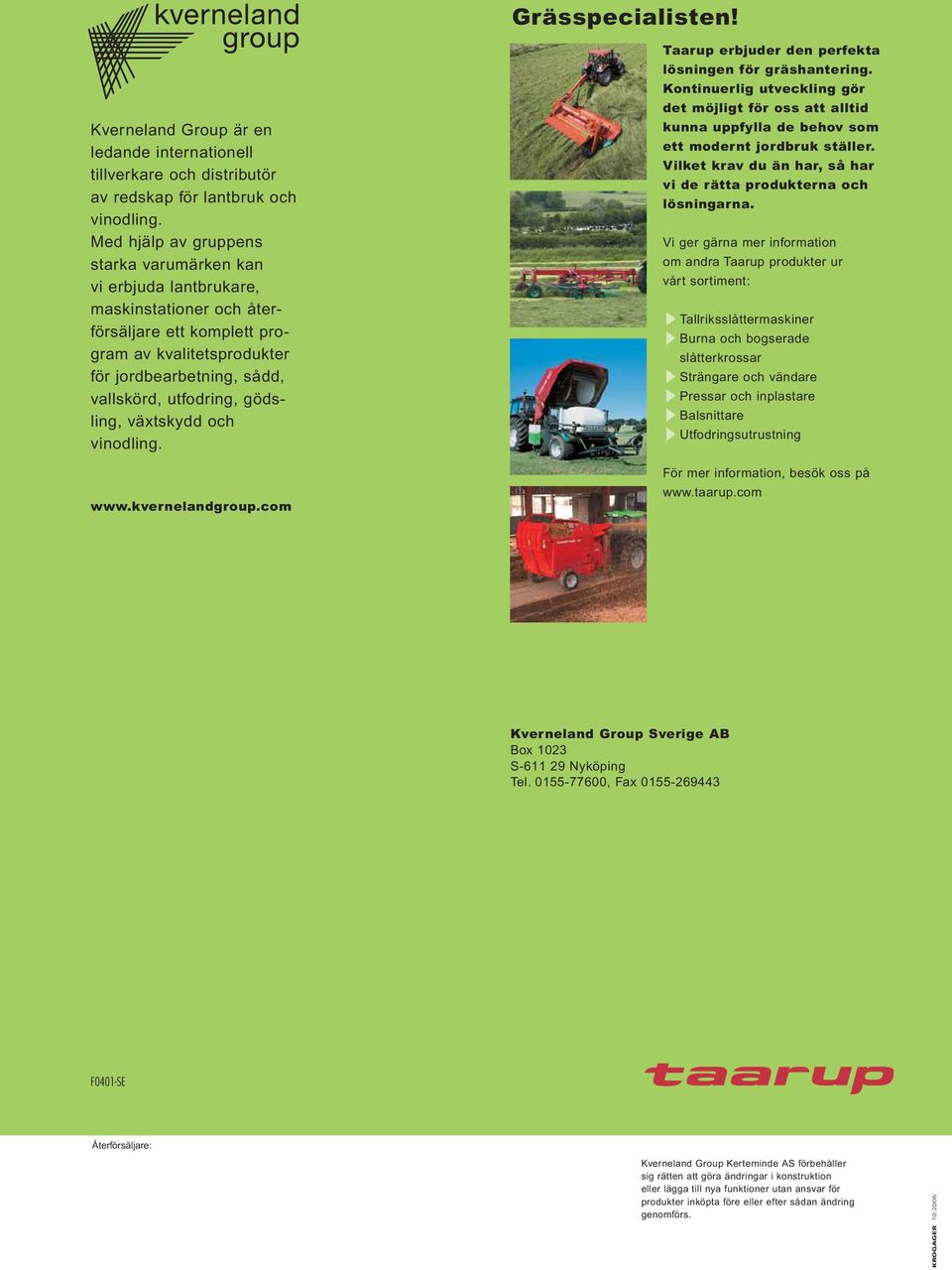

16 Grässpecialisten! Kverneland Group är en ledande internationell tillverkare och distributör av redskap för lantbruk och vinodling. Med hjälp av gruppens starka varumärken kan vi erbjuda lantbrukare, maskinstationer och återförsäljare ett komplett program av kvalitetsprodukter för jordbearbetning, sådd, vallskörd, utfodring, gödsling, växtskydd och vinodling. Taarup erbjuder den perfekta lösningen för gräshantering. Kontinuerlig utveckling gör det möjligt för oss att alltid kunna uppfylla de behov som ett modernt jordbruk ställer. Vilket krav du än har, så har vi de rätta produkterna och lösningarna. Vi ger gärna mer information om andra Taarup produkter ur vårt sortiment: Tallriksslåttermaskiner Burna och bogserade slåtterkrossar Strängare och vändare Pressar och inplastare Balsnittare Utfodringsutrustning För mer information, besök oss på Kverneland Group Sverige AB Box 1023 S Nyköping Tel , Fax F0401-SE Återförsäljare: Kverneland Group Kerteminde AS förbehåller sig rätten att göra ändringar i konstruktion eller lägga till nya funktioner utan ansvar för produkter inköpta före eller efter sådan ändring genomförs. KROGAGER
