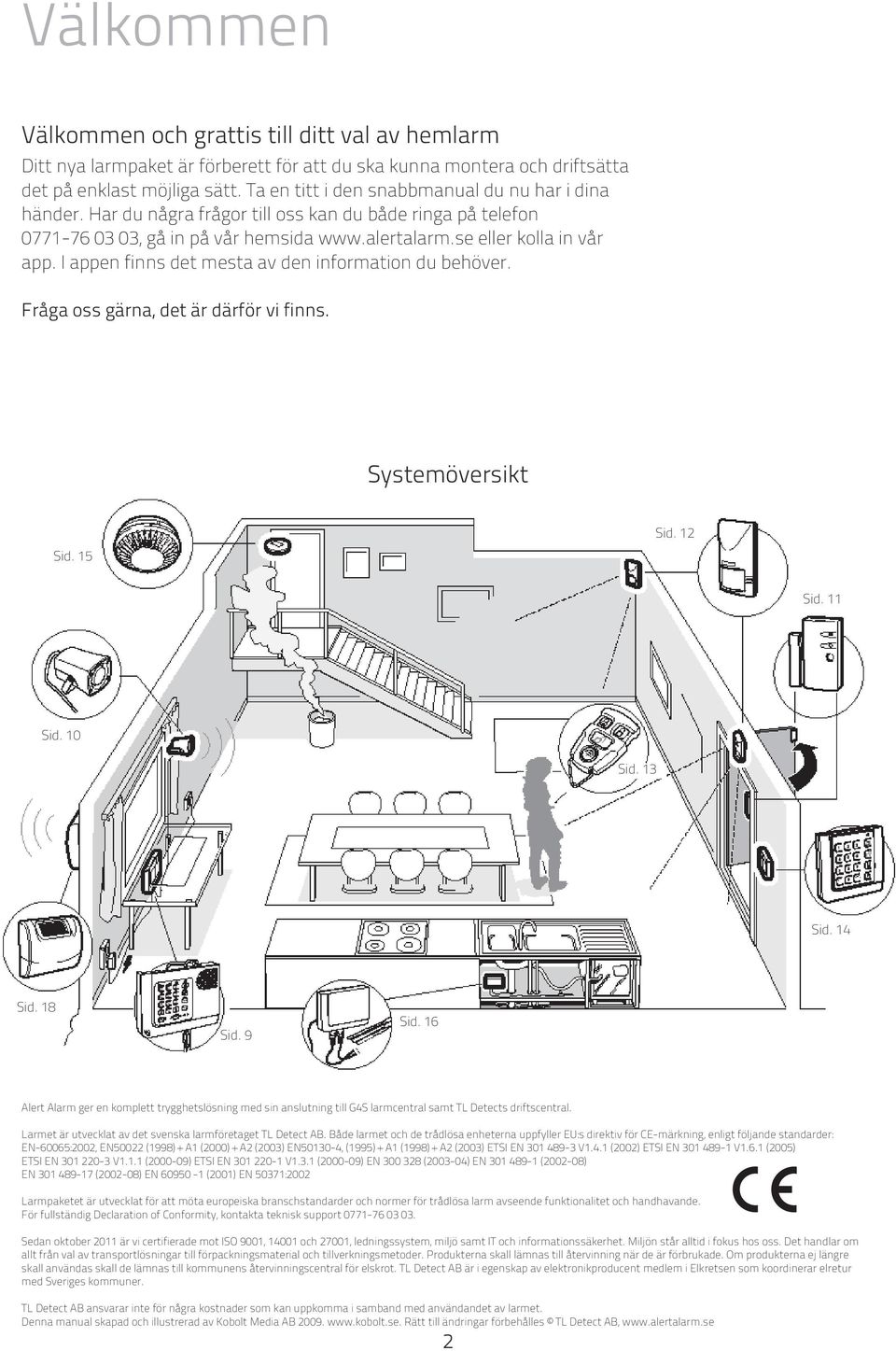

2 Välkommen Välkommen och grattis till ditt val av hemlarm Ditt nya larmpaket är förberett för att du ska kunna montera och driftsätta det på enklast möjliga sätt. Ta en titt i den snabbmanual du nu har i dina händer. Har du några frågor till oss kan du både ringa på telefon , gå in på vår hemsida eller kolla in vår app. I appen finns det mesta av den information du behöver. Fråga oss gärna, det är därför vi finns. Systemöversikt Sid. Sid. Sid. Sid. 0 Sid. 3 Sid. Sid. 8 Sid. 9 Sid. 6 Alert Alarm ger en komplett trygghetslösning med sin anslutning till GS larmcentral samt TL Detects driftscentral. Larmet är utvecklat av det svenska larmföretaget TL Detect AB. Både larmet och de trådlösa enheterna uppfyller EU:s direktiv för CE-märkning, enligt följande standarder: EN-6006:00, EN00 (998) + A (000) + A (003) EN030-, (99) + A (998) + A (003) ETSI EN V.. (00) ETSI EN V.6. (00) ETSI EN V.. (000-09) ETSI EN V.3. (000-09) EN (003-0) EN (00-08) EN (00-08) EN (00) EN 037:00 Larmpaketet är utvecklat för att möta europeiska branschstandarder och normer för trådlösa larm avseende funktionalitet och handhavande. För fullständig Declaration of Conformity, kontakta teknisk support Sedan oktober 0 är vi certifierade mot ISO 900, 00 och 700, ledningssystem, miljö samt IT och informationssäkerhet. Miljön står alltid i fokus hos oss. Det handlar om allt från val av transportlösningar till förpackningsmaterial och tillverkningsmetoder. Produkterna skall lämnas till återvinning när de är förbrukade. Om produkterna ej längre skall användas skall de lämnas till kommunens återvinningscentral för elskrot. TL Detect AB är i egenskap av elektronikproducent medlem i Elkretsen som koordinerar elretur med Sveriges kommuner. TL Detect AB ansvarar inte för några kostnader som kan uppkomma i samband med användandet av larmet. Denna manual skapad och illustrerad av Kobolt Media AB Rätt till ändringar förbehålles TL Detect AB,

3 Hur/var monterar man Planering av monteringen För att få bästa möjliga funktion och undvika onödiga misstag behöver du tänka igenom monteringen av dina olika enheter. Tänk på att följa de råd som finns i snabbmanualen för att undvika onödiga misstag. Vissa av larmets enheter behöver monteras på ett visst sätt, och vissa som rörelsedetektorerna kan monteras korrekt på en mängd olika sätt beroende på hur din bostad ser ut och vad du vill skydda. På följande sidor ger vi exempel på hur du kan montera ditt larm, några saker du ska tänka på att inte göra samt några övriga tips som är bra att tänka på. Att tänka på: Larmets olika delar i en larmlösning De viktigaste komponenterna i ditt larm är centralenheten och rörelsedetektorerna samt deras placering. Nedan ser du en planlösning ( ritning ) av en bostad och även en vy av samma bostad. På nästa sida finns monteringsinformation om rörelsedetektorer. Centralenhet Monteras Centralenhet helst på dold plats i anslutning till el och första telefonjacket. OBS Ska monteras Ska enligt branschens dolt och i anslutning normer monteras till el. Enligt inom ett branschens detektionsområdmer ska eller centralenheten så att inkräktare monteras måste inom passera ett ett detektionsområde nor- för utan att tidsfördröjning nå centralenheten. eller så att en inkräktare måste passera ett detektionsomårde för att nå centralenheten. Kontrollera Inomhussiren att centralenheten har täckning där du väljer att placera den, Monteras avsnitt Kontrollera i anslutning till GPRS-täckning. centralenheten, gärna dold (exempelvis bakom en gardin eller liknande). Inomhussiren Monteras i anslutning Manöverpanel till centralenheten, Monteras gärna dold. lättillgängligt förslagsvis på insidan vid Rörelsedetektor dörren (handtagssidan) Manöverpanel Detektionsområde Det. för snabb åtkomst vid Detektionsområde Monteras lättillgänglig innanför avaktivering av larmet. Detektor & entrédörr för snabb Detektionsområde Magnetkontakt Detektor åtkomst vid avaktivering av En larm. del Vid För dörr eller fönster. Tvådelat: monteras fler entrédörrar på karmen och kan den fler andra manöverpaneler eller väljas fönster- till. på dörrbladet. Larmet utlöses då delarna Magnetkontakt kommer tillräckligt Manöverpanel långt För dörr ifrån eller varandra. fönster. Tvådelad: Magnetkontakt En del monteras på karmen och den andra på dörr- eller fönsterbladet. Rörelsedetektorer Kan Larmet placeras utlöses i hörn då eller delarna på vägg. Monteras kommer normalt tillräckligt på långt cm från höjd och varandra. ser upp till m från detektorn. Grundprincipen är att de riktas så att de larmar om en inkräktare försöker att röra sig mellan utrymmen i bostaden. RÄTT FEL Rätt Centralenheten är monterad inne i ett detektionsområde. 3 Rörelsedetektor Centralenhet Detektionsområde Inomhussiren Detektor RÄTT CENTRALENHET + Rätt Centralenheten är monterad inne i ett detektionsområde. Ser 0 Detektionsområde Detektor FEL Plan- och larmlösning över bostaden nedan. Notera rörelsedetektorernas Planlösning över bostaden nedan och (&) larmlösning. detektionsområden Notera rörelsedetektorernas och centralenhetens (&) detektionsområden placering och centralenhetens placering. Läckagedetektor Monteras under un-diskbänkder diskbänk, akvarium eller liknande. Se monteringsbeskrivning för akvarium eller mer information. liknande. Varnar via sms och Rökdetektor e-post om Monteras högst upp i läckagelarm. fastigheten eftersom brandrök Rökdetektor stiger. Monteras högst Utomhussiren upp i fastigheten Monteras högt upp på eftersom brandrök stiger. För dig yttervägg för att vara svåråtkomlig. med snedtak GSM-sändare monteras Ansluts rökdetektorn till centralenheten något som nedanför fast nocken telefon- då då ej behöver linje. det kan bildas en luftficka vid nocken. Utomhussiren Monteras högt på yttervägg för att vara svåråtkomlig RÄTT Fel En inkräktare behöver INTE passera ett detektionsområde för att nå centralenheten. FEL

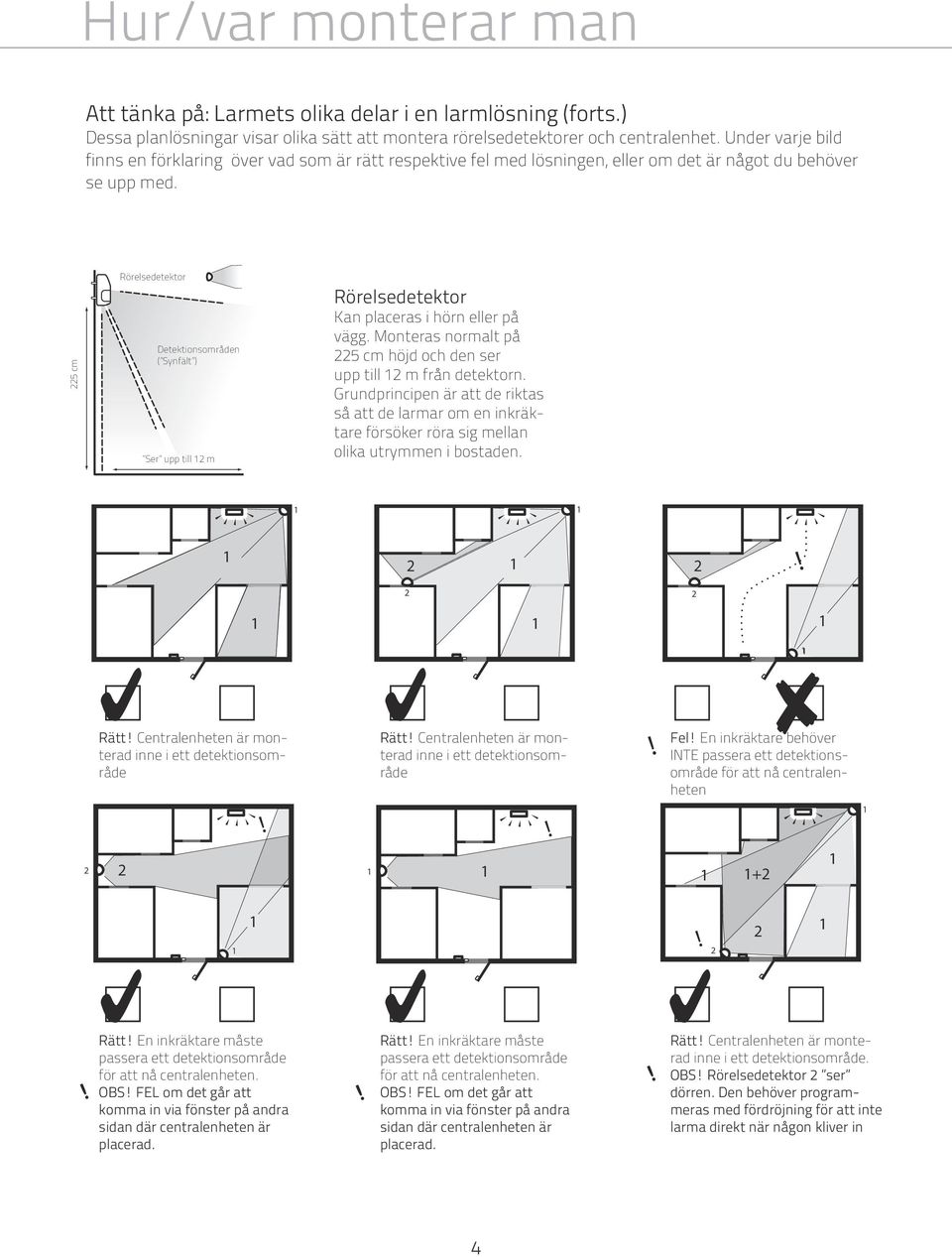

4 Hur/var monterar man Att tänka på: Larmets olika delar i en larmlösning (forts.) Dessa planlösningar visar olika sätt att montera rörelsedetektorer och centralenhet. Under varje bild finns en förklaring över vad som är rätt respektive fel med lösningen, eller om det är något du behöver se upp med. cm Rörelsedetektor Detektionsområden ( Synfält ) Ser upp till m Rörelsedetektor Kan placeras i hörn eller på vägg. Monteras normalt på cm höjd och den ser upp till m från detektorn. Grundprincipen är att de riktas så att de larmar om en inkräktare försöker röra sig mellan olika utrymmen i bostaden. + Rätt Centralenheten är monterad inne i ett detektionsområde Rätt Centralenheten är monterad inne i ett detektionsområde Fel En inkräktare behöver INTE passera ett detektionsområde för att nå centralenheten + Rätt En inkräktare måste passera ett detektionsområde för att nå centralenheten. OBS FEL om det går att komma in via fönster på andra sidan där centralenheten är placerad. Rätt En inkräktare måste passera ett detektionsområde för att nå centralenheten. OBS FEL om det går att komma in via fönster på andra sidan där centralenheten är placerad. Rätt Centralenheten är monterad inne i ett detektionsområde. OBS Rörelsedetektor ser dörren. Den behöver programmeras med fördröjning för att inte larma direkt när någon kliver in

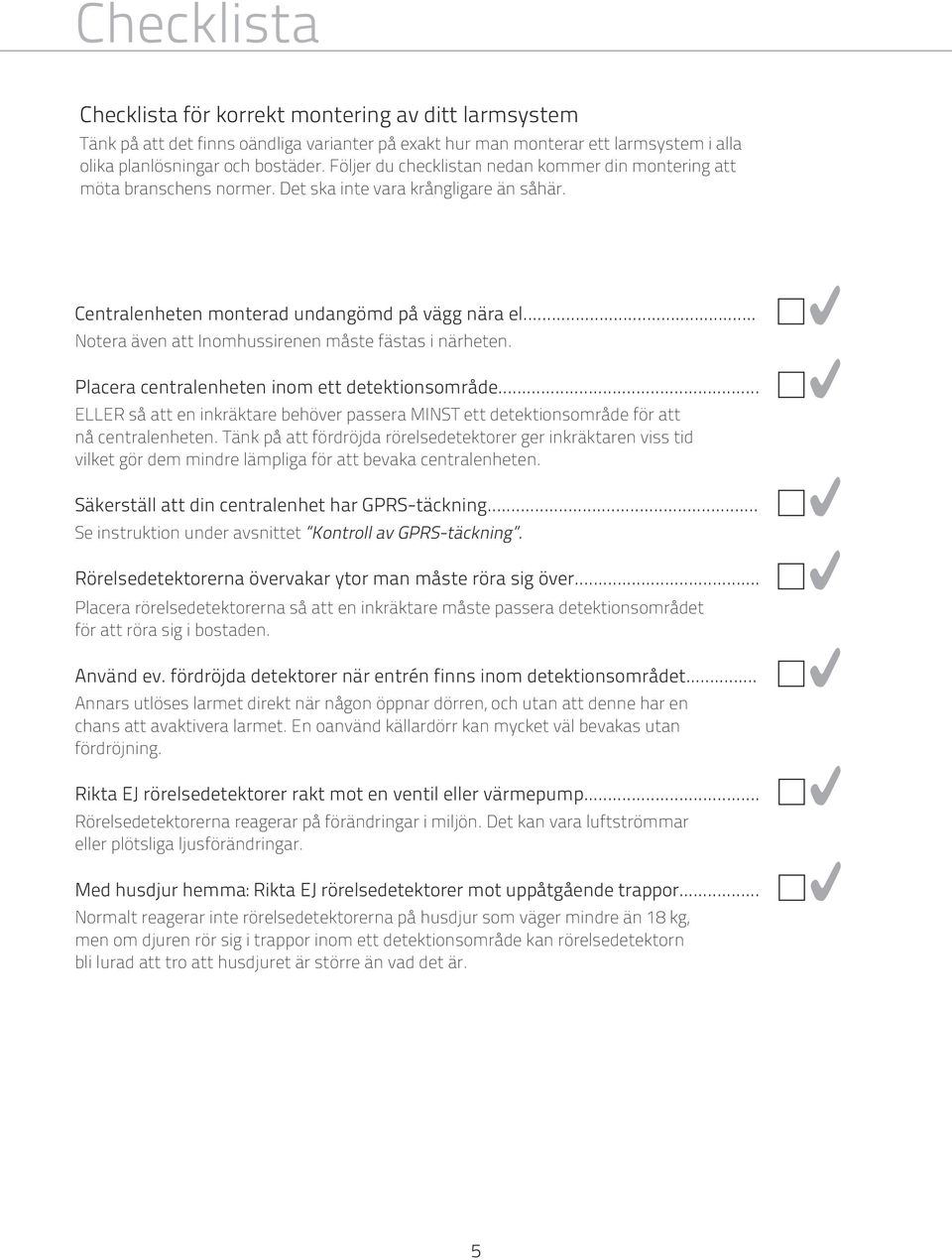

5 Checklista Checklista för korrekt montering av ditt larmsystem Tänk på att det finns oändliga varianter på exakt hur man monterar ett larmsystem i alla olika planlösningar och bostäder. Följer du checklistan nedan kommer din montering att möta branschens normer. Det ska inte vara krångligare än såhär. Centralenheten monterad undangömd på vägg nära el... Notera även att Inomhussirenen måste fästas i närheten. Placera centralenheten inom ett detektionsområde... ELLER så att en inkräktare behöver passera MINST ett detektionsområde för att nå centralenheten. Tänk på att fördröjda rörelsedetektorer ger inkräktaren viss tid vilket gör dem mindre lämpliga för att bevaka centralenheten. Säkerställ att din centralenhet har GPRS-täckning... Se instruktion under avsnittet Kontroll av GPRS-täckning. Rörelsedetektorerna övervakar ytor man måste röra sig över... Placera rörelsedetektorerna så att en inkräktare måste passera detektionsområdet för att röra sig i bostaden. Använd ev. fördröjda detektorer när entrén finns inom detektionsområdet... Annars utlöses larmet direkt när någon öppnar dörren, och utan att denne har en chans att avaktivera larmet. En oanvänd källardörr kan mycket väl bevakas utan fördröjning. Rikta EJ rörelsedetektorer rakt mot en ventil eller värmepump... Rörelsedetektorerna reagerar på förändringar i miljön. Det kan vara luftströmmar eller plötsliga ljusförändringar. Med husdjur hemma: Rikta EJ rörelsedetektorer mot uppåtgående trappor... Normalt reagerar inte rörelsedetektorerna på husdjur som väger mindre än 8 kg, men om djuren rör sig i trappor inom ett detektionsområde kan rörelsedetektorn bli lurad att tro att husdjuret är större än vad det är.

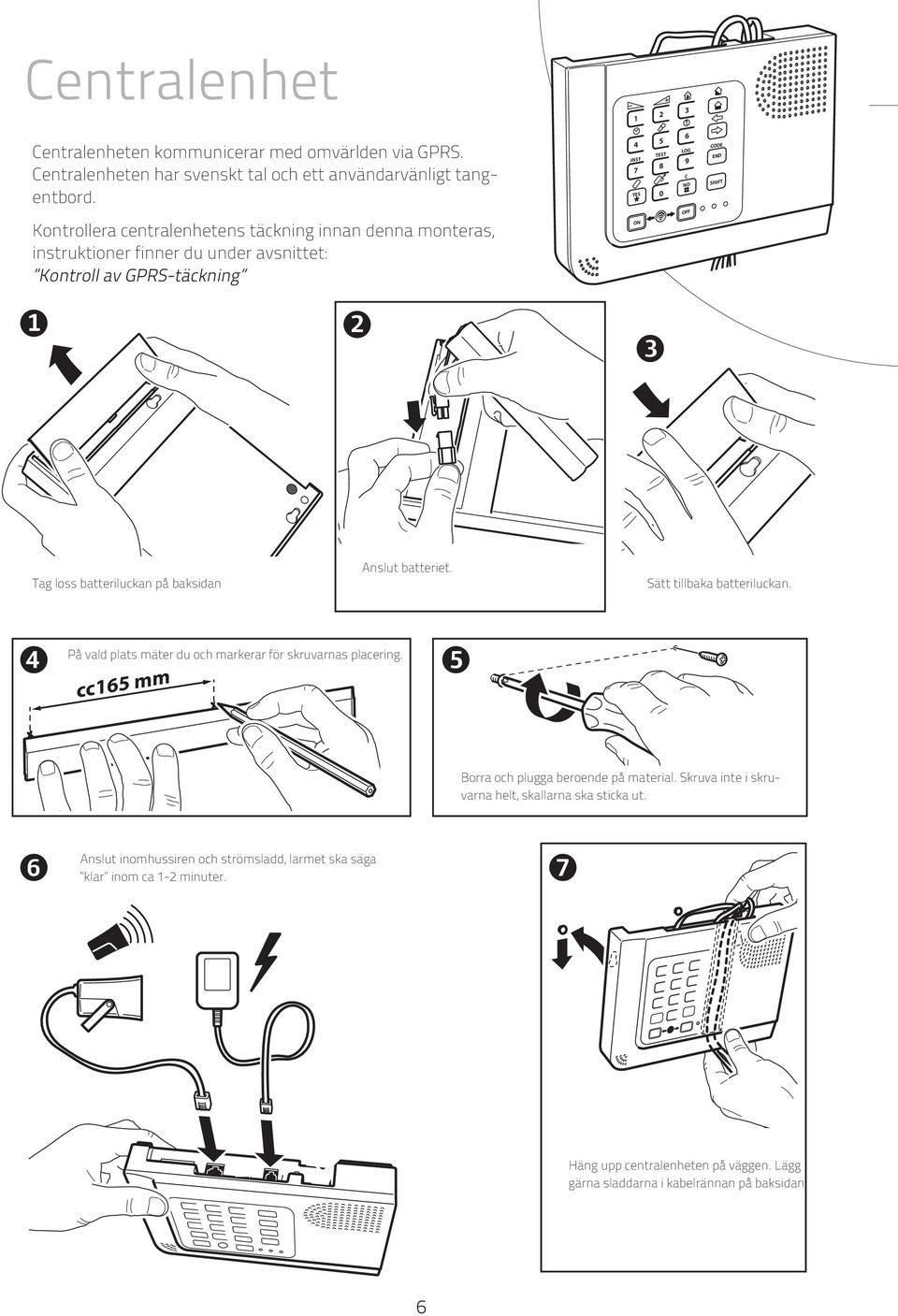

6 Centralenhet 3 Centralenheten kommunicerar med omvärlden via GPRS. Centralenheten har svenskt tal och ett användarvänligt tangentbord. INST 7 YES TEST LOG 9 CODE END C NO SHIFT Kontrollera centralenhetens täckning innan denna monteras, instruktioner finner du under avsnittet: Kontroll av GPRS-täckning ON OFF 3 Tag loss batteriluckan på baksidan Anslut batteriet. Sätt tillbaka batteriluckan. På vald plats mäter du och markerar för skruvarnas placering. cc6 mm Borra och plugga beroende på material. Skruva inte i skruvarna helt, skallarna ska sticka ut. Anslut inomhussiren och strömsladd, larmet ska säga klar inom ca - minuter. 6 7 Häng upp centralenheten på väggen. Lägg gärna sladdarna i kabelrännan på baksidan. 6

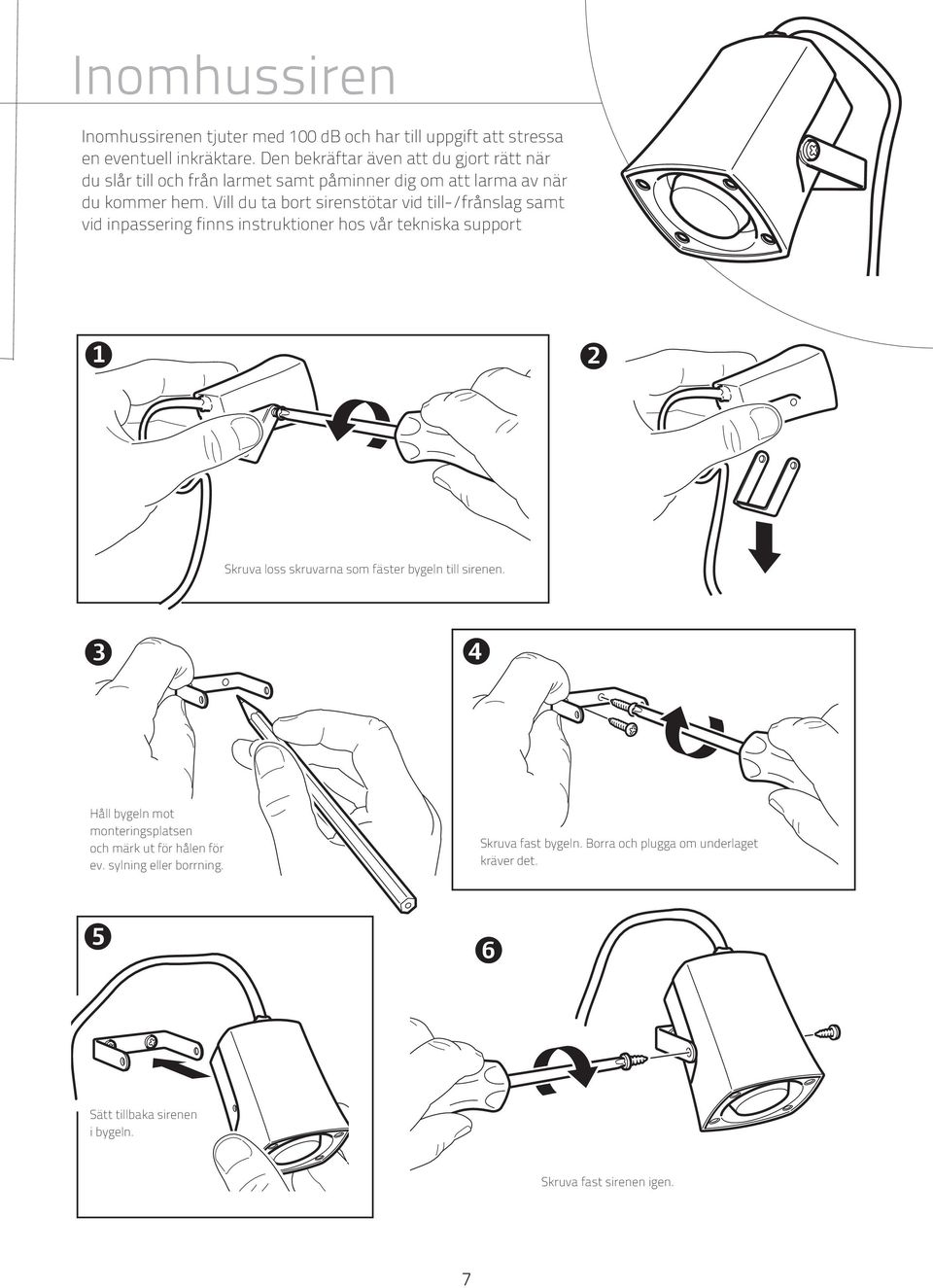

7 Inomhussiren Inomhussirenen tjuter med 00 db och har till uppgift att stressa en eventuell inkräktare. Den bekräftar även att du gjort rätt när du slår till och från larmet samt påminner dig om att larma av när du kommer hem. Vill du ta bort sirenstötar vid till-/frånslag samt vid inpassering finns instruktioner hos vår tekniska support Skruva loss skruvarna som fäster bygeln till sirenen. 3 Håll bygeln mot monteringsplatsen och märk ut för hålen för ev. sylning eller borrning. Skruva fast bygeln. Borra och plugga om underlaget kräver det. 6 Sätt tillbaka sirenen i bygeln. Skruva fast sirenen igen. 7

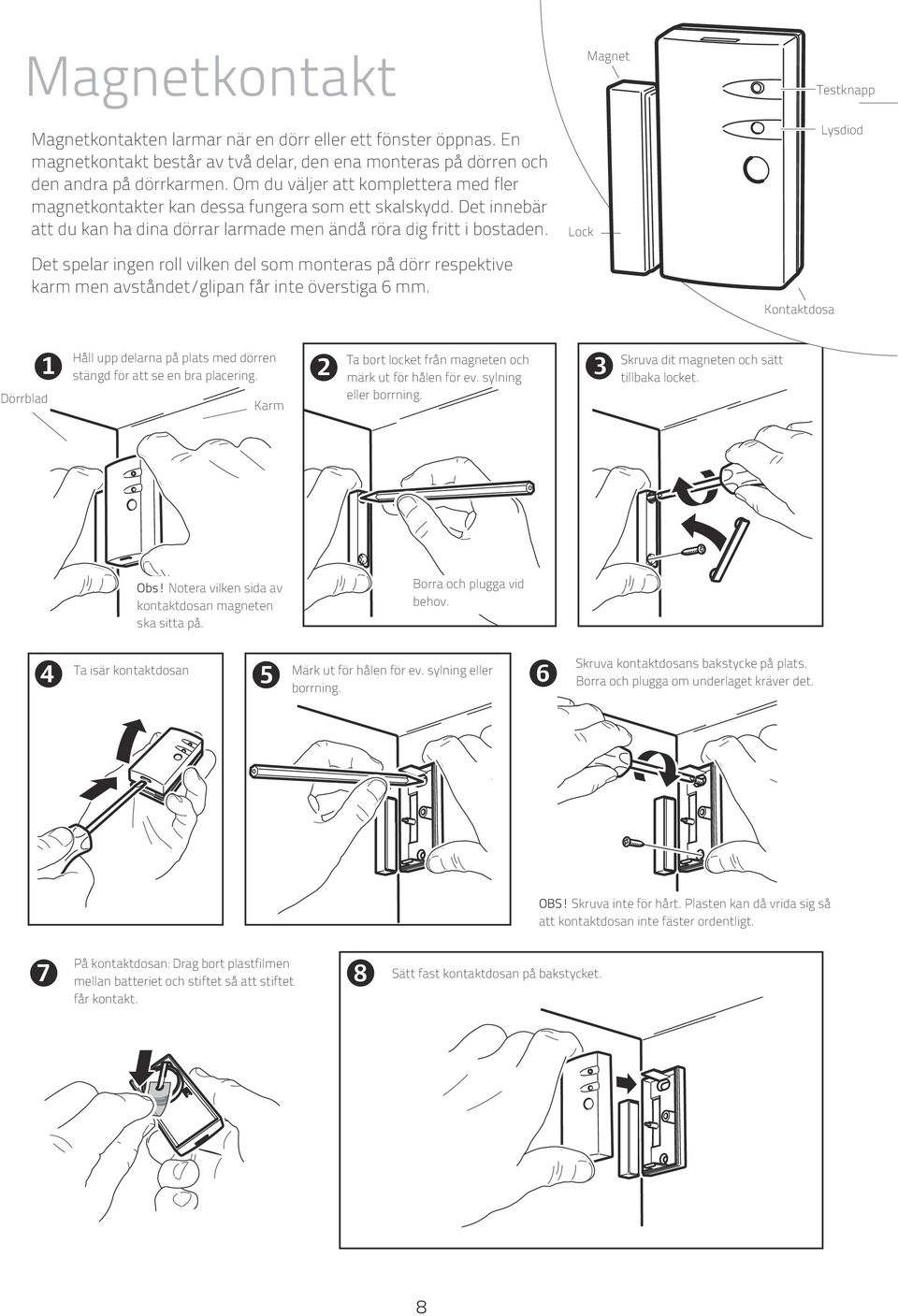

8 Magnetkontakt Magnetkontakten larmar när en dörr eller ett fönster öppnas. En magnetkontakt består av två delar, den ena monteras på dörren och den andra på dörrkarmen. Om du väljer att komplettera med fler magnetkontakter kan dessa fungera som ett skalskydd. Det innebär att du kan ha dina dörrar larmade men ändå röra dig fritt i bostaden. Det spelar ingen roll vilken del som monteras på dörr respektive karm men avståndet/glipan får inte överstiga 6 mm. Lock Magnet Testknapp Lysdiod Kontaktdosa Dörrblad Håll upp delarna på plats med dörren stängd för att se en bra placering. Karm Ta bort locket från magneten och 3 märk ut för hålen för ev. sylning eller borrning. Skruva dit magneten och sätt tillbaka locket. Obs Notera vilken sida av kontaktdosan magneten ska sitta på. Borra och plugga vid behov. Ta isär kontaktdosan Märk ut för hålen för ev. sylning eller borrning. 6 Skruva kontaktdosans bakstycke på plats. Borra och plugga om underlaget kräver det. OBS Skruva inte för hårt. Plasten kan då vrida sig så att kontaktdosan inte fäster ordentligt. På kontaktdosan: Drag bort plastfilmen mellan batteriet och stiftet så att stiftet får kontakt. 7 8 Sätt fast kontaktdosan på bakstycket. 8

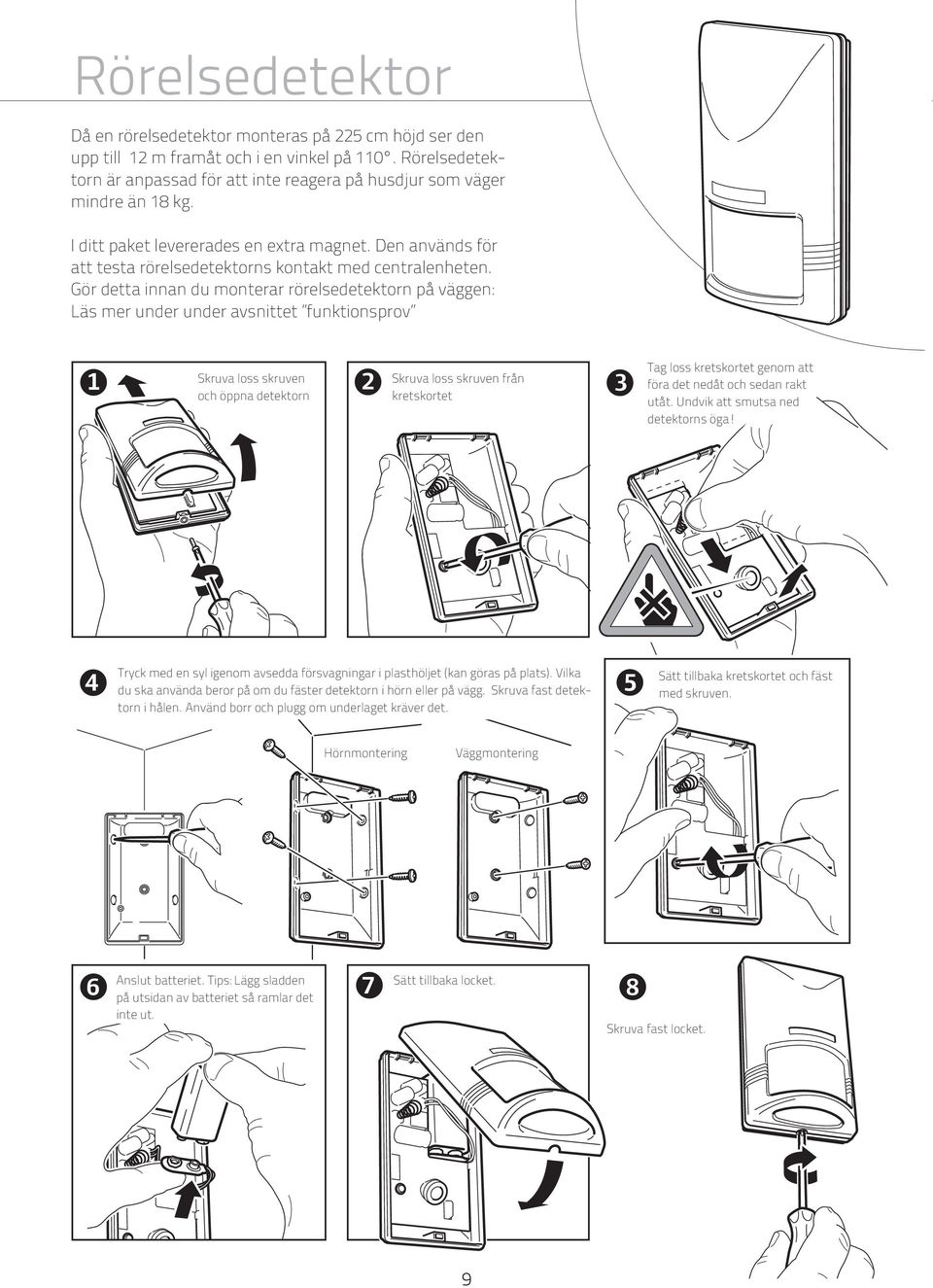

9 Rörelsedetektor Då en rörelsedetektor monteras på cm höjd ser den upp till m framåt och i en vinkel på 0. Rörelsedetektorn är anpassad för att inte reagera på husdjur som väger mindre än 8 kg. I ditt paket levererades en extra magnet. Den används för att testa rörelsedetektorns kontakt med centralenheten. Gör detta innan du monterar rörelsedetektorn på väggen: Läs mer under under avsnittet funktionsprov Skruva loss skruven och öppna detektorn Skruva loss skruven från 3 kretskortet Tag loss kretskortet genom att föra det nedåt och sedan rakt utåt. Undvik att smutsa ned detektorns öga Tryck med en syl igenom avsedda försvagningar i plasthöljet (kan göras på plats). Vilka du ska använda beror på om du fäster detektorn i hörn eller på vägg. Skruva fast detektorn i hålen. Använd borr och plugg om underlaget kräver det. Sätt tillbaka kretskortet och fäst med skruven. Hörnmontering Väggmontering 6 Anslut batteriet. Tips: Lägg sladden på utsidan av batteriet så ramlar det inte ut. 7 Sätt tillbaka locket. 8 Skruva fast locket. 9

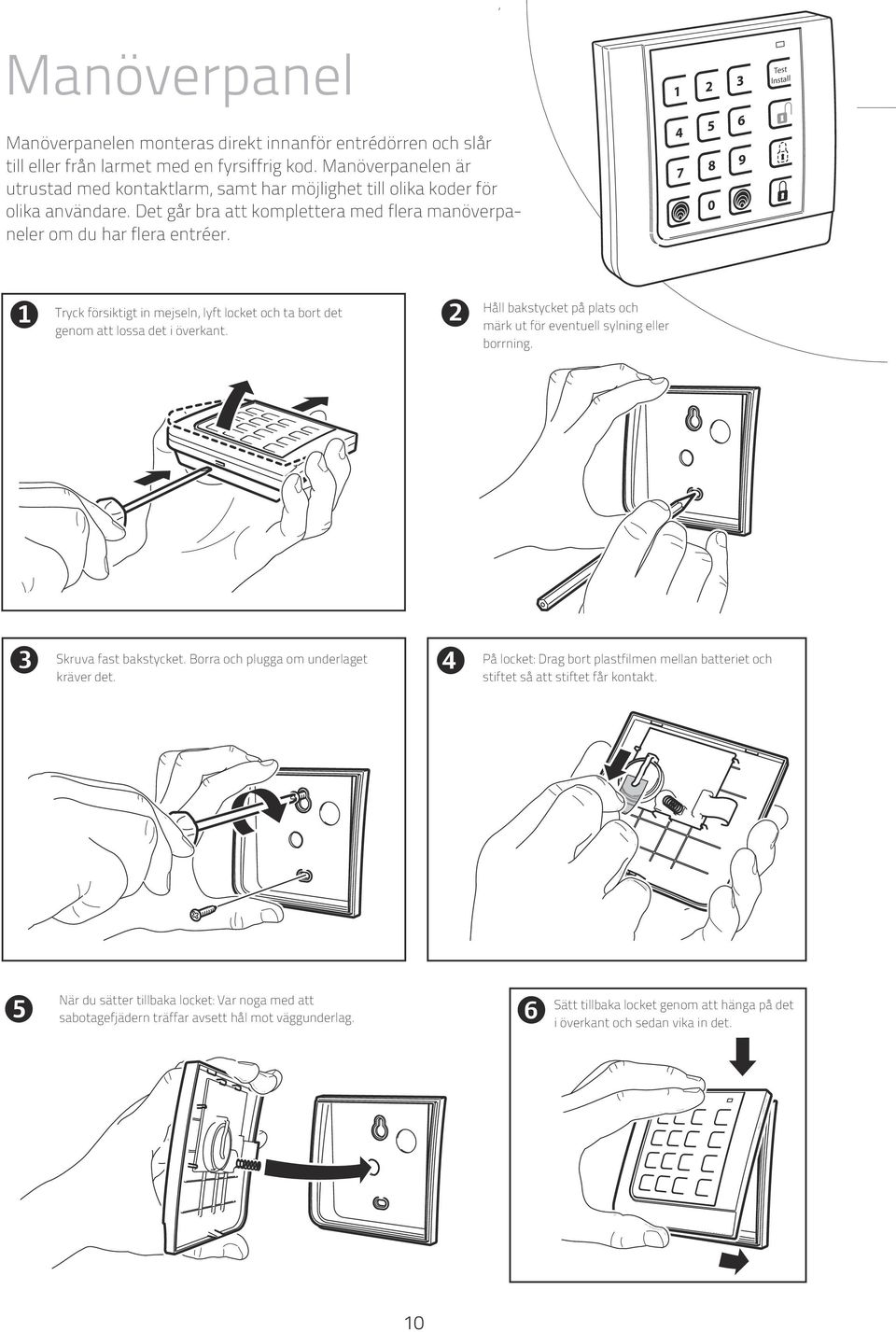

10 Manöverpanel 3 Test Install Manöverpanelen monteras direkt innanför entrédörren och slår till eller från larmet med en fyrsiffrig kod. Manöverpanelen är utrustad med kontaktlarm, samt har möjlighet till olika koder för olika användare. Det går bra att komplettera med flera manöverpaneler om du har flera entréer Tryck försiktigt in mejseln, lyft locket och ta bort det genom att lossa det i överkant. Håll bakstycket på plats och märk ut för eventuell sylning eller borrning. 3 Skruva fast bakstycket. Borra och plugga om underlaget kräver det. På locket: Drag bort plastfilmen mellan batteriet och stiftet så att stiftet får kontakt. När du sätter tillbaka locket: Var noga med att sabotagefjädern träffar avsett hål mot väggunderlag. 6 Sätt tillbaka locket genom att hänga på det i överkant och sedan vika in det. 0

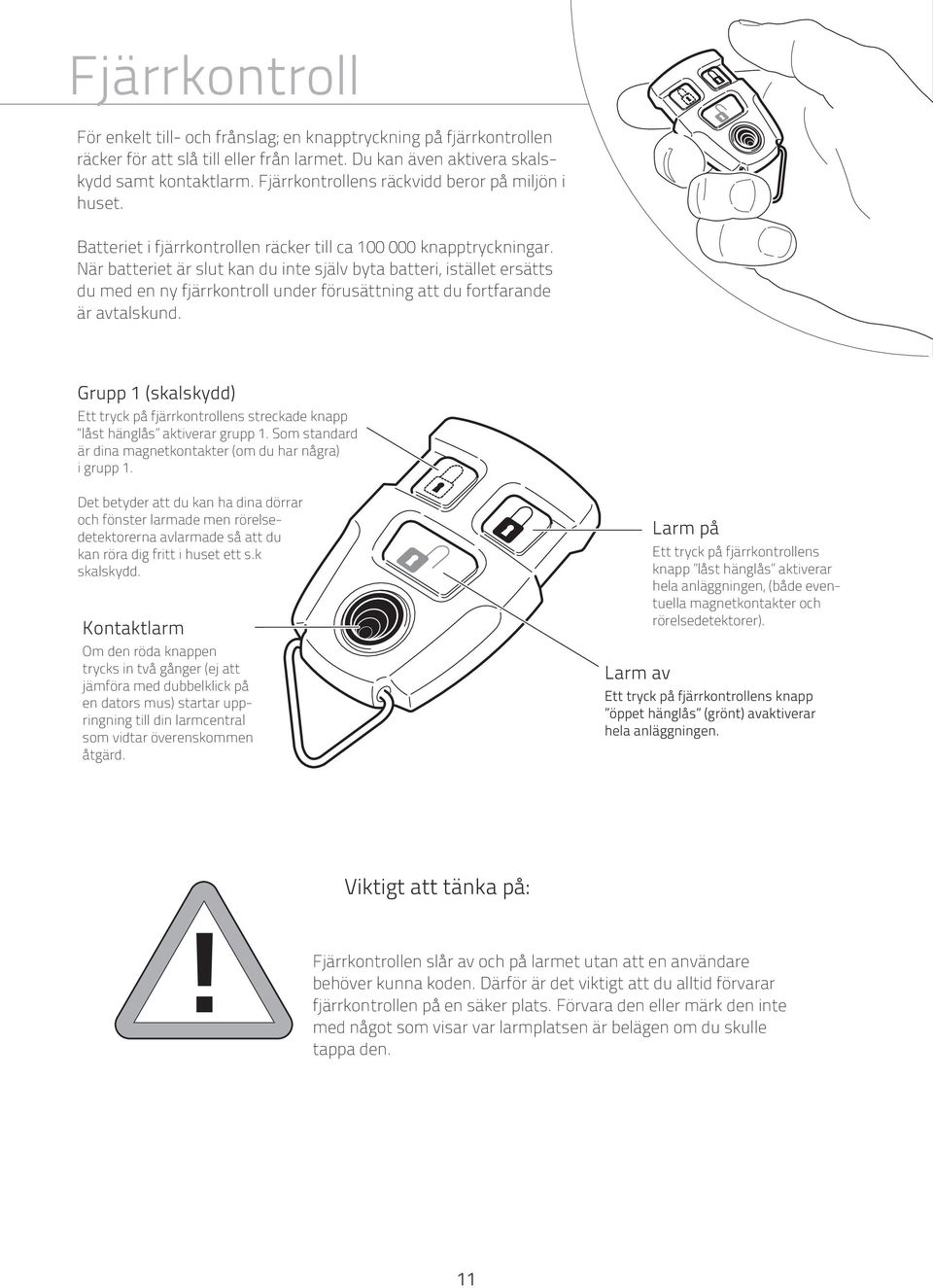

11 Fjärrkontroll För enkelt till- och frånslag; en knapptryckning på fjärrkontrollen räcker för att slå till eller från larmet. Du kan även aktivera skalskydd samt kontaktlarm. Fjärrkontrollens räckvidd beror på miljön i huset. Batteriet i fjärrkontrollen räcker till ca knapptryckningar. När batteriet är slut kan du inte själv byta batteri, istället ersätts du med en ny fjärrkontroll under förusättning att du fortfarande är avtalskund. Grupp (skalskydd) Ett tryck på fjärrkontrollens streckade knapp låst hänglås aktiverar grupp. Som standard är dina magnetkontakter (om du har några) i grupp. Det betyder att du kan ha dina dörrar och fönster larmade men rörelsedetektorerna avlarmade så att du kan röra dig fritt i huset ett s.k skalskydd. Kontaktlarm Om den röda knappen trycks in två gånger (ej att jämföra med dubbelklick på en dators mus) startar uppringning till din larmcentral som vidtar överenskommen åtgärd. Larm av Larm på Ett tryck på fjärrkontrollens knapp låst hänglås aktiverar hela anläggningen, (både eventuella magnetkontakter och rörelsedetektorer). Ett tryck på fjärrkontrollens knapp öppet hänglås (grönt) avaktiverar hela anläggningen. Viktigt att tänka på: Fjärrkontrollen slår av och på larmet utan att en användare behöver kunna koden. Därför är det viktigt att du alltid förvarar fjärrkontrollen på en säker plats. Förvara den eller märk den inte med något som visar var larmplatsen är belägen om du skulle tappa den.

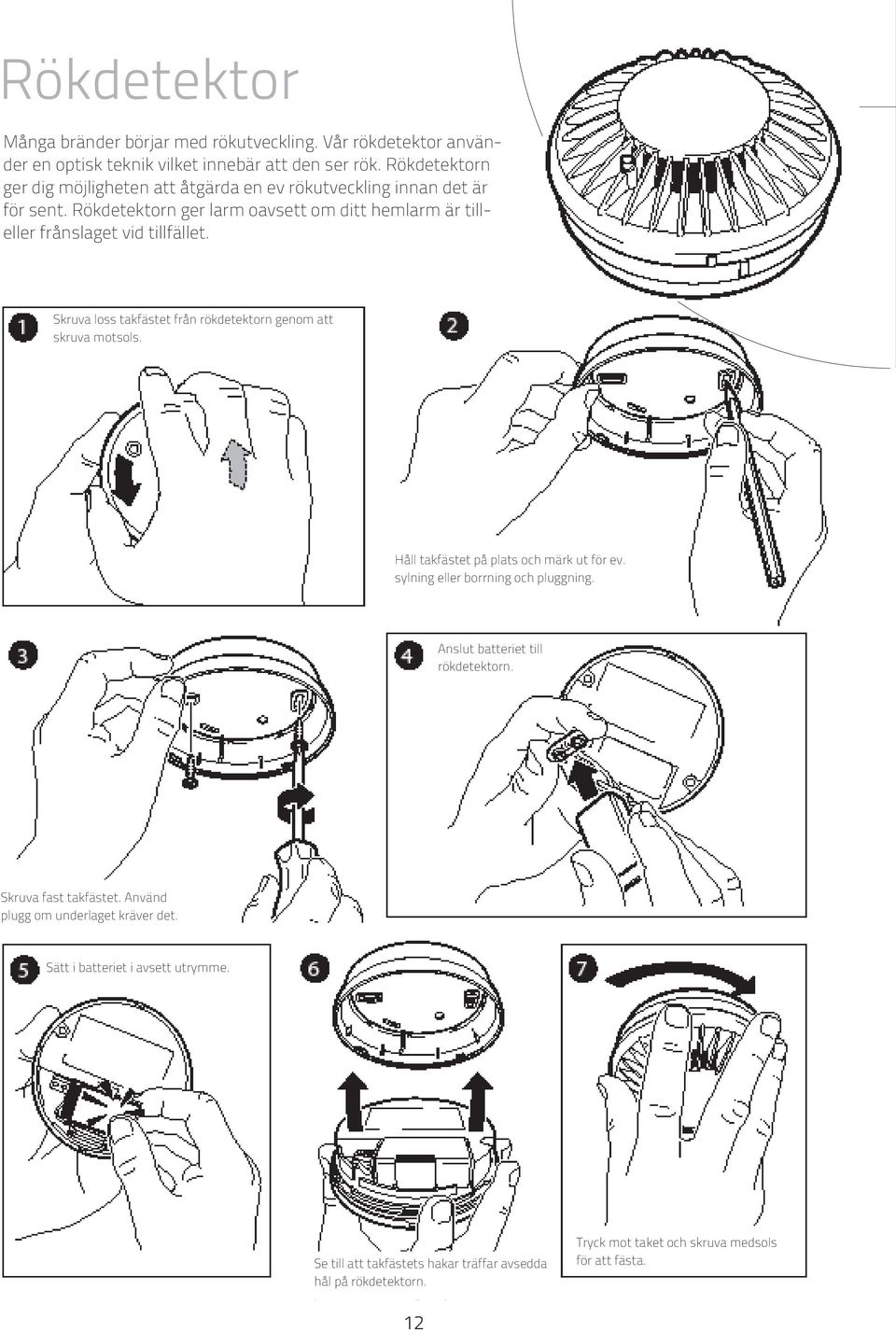

12 Rökdetektor Många bränder börjar med rökutveckling. Vår rökdetektor använder en optisk teknik vilket innebär att den ser rök. Rökdetektorn ger dig möjligheten att åtgärda en ev rökutveckling innan det är för sent. Rökdetektorn ger larm oavsett om ditt hemlarm är tilleller frånslaget vid tillfället. Skruva loss takfästet från rökdetektorn genom att skruva motsols. Håll takfästet på plats och märk ut för ev. sylning eller borrning och pluggning. Anslut batteriet till rökdetektorn. Skruva fast takfästet. Använd plugg om underlaget kräver det. Sätt i batteriet i avsett utrymme. Se till att takfästets hakar träffar avsedda hål på rökdetektorn. Tryck mot taket och skruva medsols för att fästa.

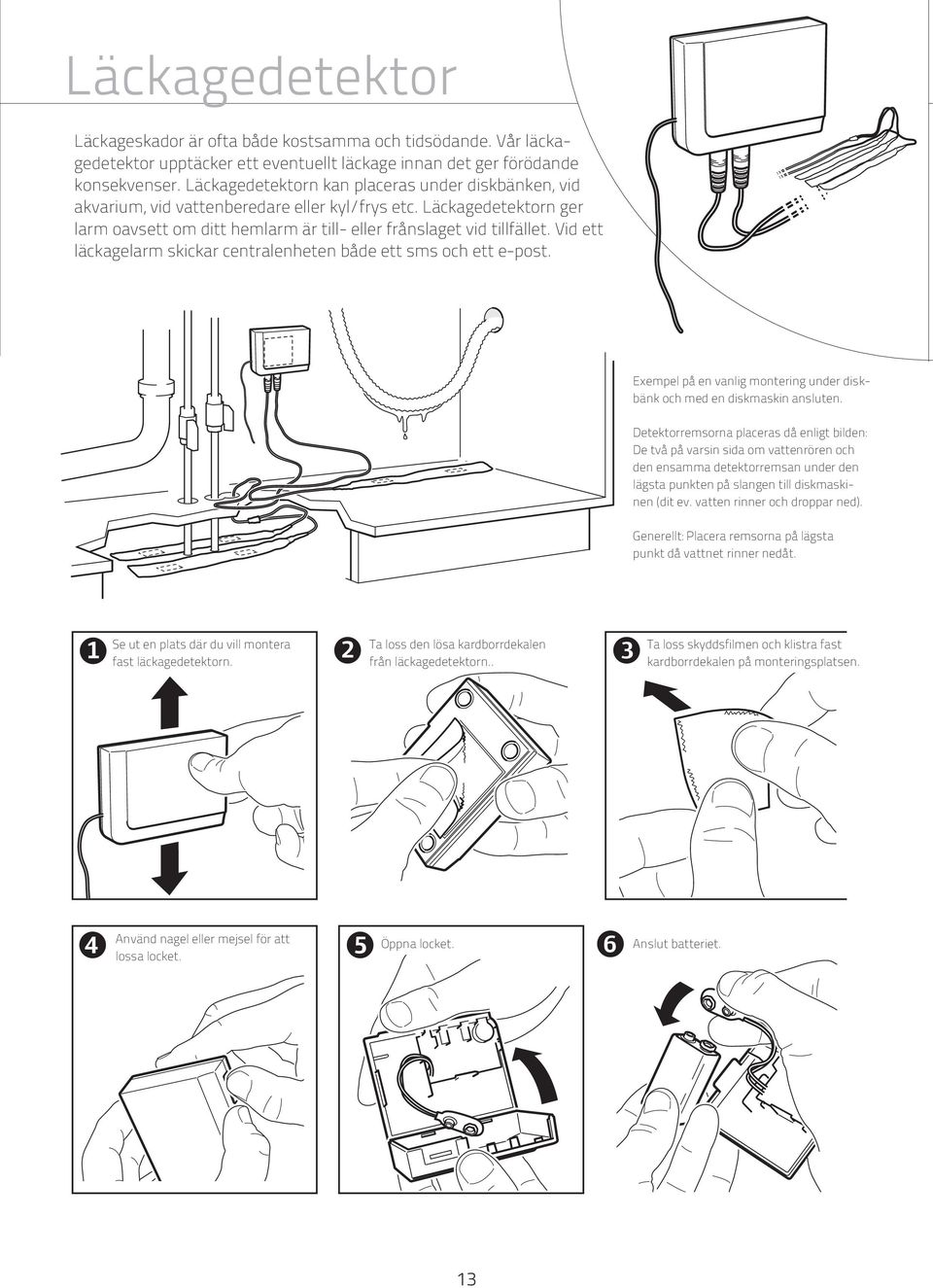

13 Läckagedetektor Läckageskador är ofta både kostsamma och tidsödande. Vår läckagedetektor upptäcker ett eventuellt läckage innan det ger förödande konsekvenser. Läckagedetektorn kan placeras under diskbänken, vid akvarium, vid vattenberedare eller kyl/frys etc. Läckagedetektorn ger larm oavsett om ditt hemlarm är till- eller frånslaget vid tillfället. Vid ett läckagelarm skickar centralenheten både ett sms och ett e-post. Exempel på en vanlig montering under diskbänk och med en diskmaskin ansluten. Detektorremsorna placeras då enligt bilden: De två på varsin sida om vattenrören och den ensamma detektorremsan under den lägsta punkten på slangen till diskmaskinen (dit ev. vatten rinner och droppar ned). Generellt: Placera remsorna på lägsta punkt då vattnet rinner nedåt. Se ut en plats där du vill montera fast läckagedetektorn. Ta loss den lösa kardborrdekalen 3 från läckagedetektorn.. Ta loss skyddsfilmen och klistra fast kardborrdekalen på monteringsplatsen. Använd nagel eller mejsel för att lossa locket. Öppna locket. 6 Anslut batteriet. 3

14 7 Sätt i batteriet och stäng locket. 8 Tryck försiktigt tills det klickar så att locket fäster ordentligt. Ta loss skyddsfilmen från de mindre kardborrdekalerna (avsedda för detektorremsorna). 9 0 Fäst kardbordekalerna på plats där detektorremsorna ska placeras. Fäst sedan de tre detektorremsorna på plats. På bilden visas en vanlig installation för diskbänk och diskmaskin. Anslut detektorremsorna till läckagedetektorn. 3 Fäst enheten på kardborrfästet. OBS Direkt efter installation kan du få ett läckagelarm. Bortse från detta. Det beror på att du precis installerat läckagedetektorn.

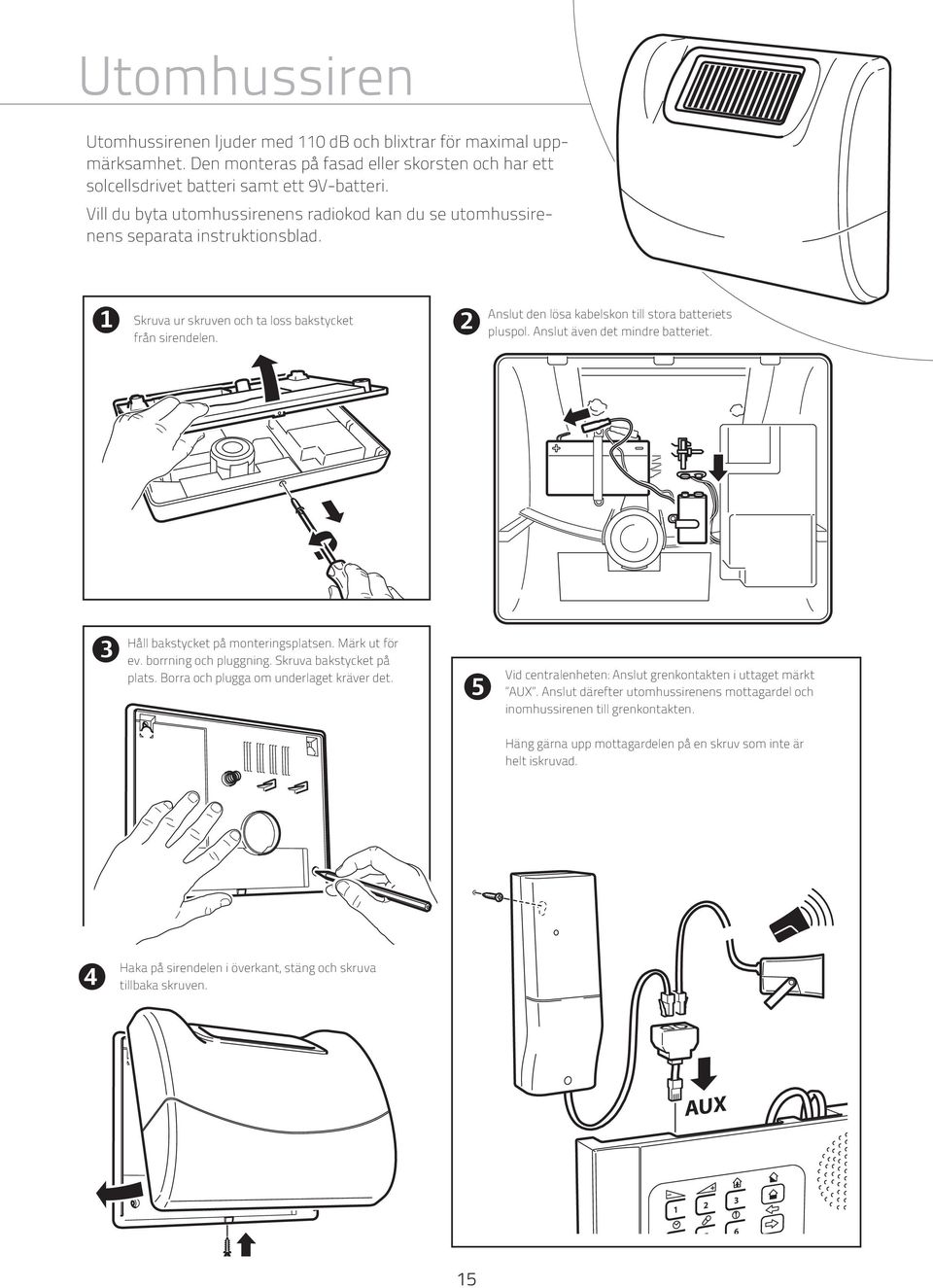

15 Utomhussiren Utomhussirenen ljuder med 0 db och blixtrar för maximal uppmärksamhet. Den monteras på fasad eller skorsten och har ett solcellsdrivet batteri samt ett 9V-batteri. Vill du byta utomhussirenens radiokod kan du se utomhussirenens separata instruktionsblad. Skruva ur skruven och ta loss bakstycket från sirendelen. Anslut den lösa kabelskon till stora batteriets pluspol. Anslut även det mindre batteriet. 3 Håll bakstycket på monteringsplatsen. Märk ut för ev. borrning och pluggning. Skruva bakstycket på plats. Borra och plugga om underlaget kräver det. Vid centralenheten: Anslut grenkontakten i uttaget märkt AUX. Anslut därefter utomhussirenens mottagardel och inomhussirenen till grenkontakten. Häng gärna upp mottagardelen på en skruv som inte är helt iskruvad. Haka på sirendelen i överkant, stäng och skruva tillbaka skruven. AUX 3 6 INST TEST LOG CODE END
