1 UTGÅV 5:2015 Lathunden Hjälpreda för byggare Virkesåtgång Dimensionering Virkeskvaliteter Målfuktkvot Träskydd Virkessortiment Limträsortiment Färgåtgång Skruv- och spikguide Tabeller

2 Lathunden pp en hjälpreda om virke och dimensionering Lathunden finns även som en gratis pp. Sök efter Lathunden i pp Store, Google Play eller Windows Phone Store och ladda ner. Kan även laddas ner från NU UPPDTERD! Ladda ner direkt!

3 Innehåll Virkesåtgång 8 Sågat, hyvlat och spontat virke 8 Lockpanel, botten- och lockbräda 9 Reglar, ströläkt, bärläkt med mera 10 Staket och plank 11 Dimensionering 12 Golvbjälkar av konstruktionsvirke i ett fack i bostad 12 Golvbjälkar av konstruktionsvirke i två fack i bostad 13 Golvbalkar av limträ i ett fack i bostad Golvbalkar av limträ i två fack i bostad ärlinor av konstruktionsvirke till golvbjälkar i ett fack till altan 18 ärlinor av konstruktionsvirke till golvbjälkar i två fack till altan 19 ärlinor av limträ till golvbjälkar i ett fack till altan ärlinor av limträ till golvbjälkar i två fack till altan Golvbjälkar av konstruktionsvirke i ett fack till altan 24 Golvbjälkar av konstruktionsvirke i två fack till altan 25 Golvbalkar av limträ i ett fack till altan Golvbalkar av limträ i två fack till altan Takbjälkar av konstruktionsvirke i ett fack, lätt yttertak 30 Takbjälkar av konstruktionsvirke i två fack, lätt yttertak 31 Takbalkar av limträ i ett fack, lätt yttertak Takbalkar av limträ i två fack, lätt yttertak W-takstol, taklutning 1:4 (14 o ), tungt yttertak 36 W-takstol, taklutning 1:2 (27 o ), tungt yttertak 37 Ramverkstakstol, taklutning 1:1 (45 o ), tungt yttertak 38 Snölastens grundvärde 39 Virkeskvaliteter 40 Ungefärliga relationer mellan de olika handelssorterna - kvalitetsklasserna 40 Vanliga trävaror med lämpliga handelssorter och träslag 41 Målfuktkvot 42 Tillåten variation för medelfuktkvoten 42 Ytfuktkvot 43 Mätning av ytfuktkvot före inbyggnad och målning 43 Träskydd 44 Impregnerat trä - träskyddsklasser, användningsområden, märkning och inträngning

4 Innehåll Virkessortiment 46 Vanliga träprofiler Utvändiga panelbrädor Invändiga panelbrädor Lister Tabeller 72 Kubering 72 Volymökning volymminskning 73 Exempel på dimensioner och kvaliteter för virke, skruv, spik och beslag Trärådhuset Limträsortiment 61 Limträpelare och limträbalkar 61 Utvändiga limträpanelbrädor 62 Utvändig limträtrall 62 Färgåtgång 63 Åtgång för olika färgtyper 63 Skruvåtgång 64 Val av rätt skruv vid träbyggande Spikåtgång 66 Val av rätt spik vid träbyggande 66-71

5 Lathunden Det här är den femte omarbetade utgåvan av Lathunden. Lathunden visar vilka dimensioner som krävs för altan-, golv- och takbjälkar, plintavstånd för bärlinor till altaner samt takstolar i olika situationer enligt FS 2013:10 - EKS 9 anpassning. Den visar också virkesåtgång för bland annat spontat virke, lockpaneler och reglar. Lathunden är framtagen för verksamma i byggbranschen men kan samtidigt vara till stor hjälp för kunder i bygg- och trävaruhandeln. Virkessortiment ygg- och trävaruhandeln har ett rikt sortiment av virke i många dimensioner och av olika kvaliteter. Idag efterfrågas främst hyvlade dimensioner. De dimensioner och profiler som redovisas på följande sidor är enligt svensk standard. Utöver dessa kan bygg- och trävaruhandlarna ha andra dimensioner och speciella profiltyper. Mått anges i millimeter, tjocklek x bredd, () x (). SPÅRNING V RÄDOR FJÄDER Observera Spontat virke och profilerade lister benämns i handelsledet med totala bredden (). I svensk standard anges i stället täckande bredd (C) för dessa varor. Underlagsspont 23 x 95 mm i handelsledet kallas således i svensk standard 23 x 85 mm. Panelbrädor kan ha urfrästa spår på baksidan för att begränsa formförändring. Spontat virke, till exempel underlagsspont, kan vara ändspontat, det vill säga spontat både på längd- och kortsidorna. Dimensioneringstabeller I Lathunden finns dimensioneringstabeller som gäller för olika snölaster i landet. Tabellen för två fack är gjord under förutsättning att mittstödet kan placeras vart som helst i området 0,4 0,6 av den fria längden (L). Stockholm, juni 2015 Johan Fröbel Svenskt Trä TÄCKNDE REDD (C) REDD () TJOCKLEK () NOT 5

6 Hänvisningar webb Ytterligare kunskap, information och praktiska anvisningar om trä och träbyggande finner du i Svenskt Träs TräGuiden, och Trärådhuset, 6 Information om Vilmaas, som omfattar en branschgemensam sortimentslista med dimensioner, kvaliteter och benämningar, finns på För enklare dimensionering finns Svenskt Träs Lathunden att ladda ner som app på eller sök i pp Store, Google Play eller Windows Phone Store efter Lathunden. Enklare dimensionering kan även göras med hjälp av Svenskt Träs dimensioneringsprogram, som finns på under fliken Dimensionering.

7 Miljö Materialet Fukt Träskydd Sortiment Produkter yggprocessen Hantering Ytbehandling Förbandstyper yggregler Virkesåtgång Planera och förbered Ta emot och kontrollera Viktuppgifter vid hantering Skydda virket evara fuktkvoten Mätning av medelfuktkvot och ytfuktkvot Hantera avfall eställ rätt virke och rätt fuktkvot Snabbguide Ytbehandling Underhållsplanering Underhållsbesiktning/Inspektioner Underhållsmålning Planera och förbered Ta emot och kontrollera Viktuppgifter vid hantering Skydda limträ Hantering av limträ evara fuktkvoten Mätning av fuktkvot Hantera avfall eställ rätt limträ och rätt fuktkvot Snabbguide Limträ som byggmaterial Limträhistoria Fakta om limträ Projektering Limträ som byggmaterial Limträhistoria Fakta om limträ Projektering Limträ som byggmaterial Limträhistoria Fakta om limträ Projektering Hänvisningar publikationer I publikationerna Lathunden, tt välja trä, Hantera virket rätt, Hantera limträ rätt, Drift och underhåll av limträ, Limträ PocketGuide och Limträhandbok Del 1-3 får du mer information om trä, limträ och träbyggande. eställ publikationer via tt välja trä En faktaskrift om trä Hantera virket rätt eställning, hantering och lagring Drift och underhåll av limträ Ytbehandling, underhållsplanering, underhåll Limträhandbok Dimensionering av limträkonstruktioner Limträhandbok Projektering av limträkonstruktioner Limträhandbok Fakta om limträ Hantera limträ rätt eställning, hantering och lagring Del 1 Del 2 Del 3 UTGÅV 5:2015 Virkesåtgång Lathunden Hjälpreda för byggare Dimensionering Virkeskvaliteter Målfuktkvot Träskydd Virkessortiment Limträsortiment Färgåtgång Skruv- och spikguide Tabeller

8 Virkesåtgång Sågat, hyvlat och spontat virke Löpmeter per kvadratmeter (exklusive spill) 8 Sågat virke Hyvlat virke Spontat virke (tjocklek mm) REDD REDD TÄCKNDE REDD redd (mm) Virkesåtgång (lm/m 2 ) 50 20, , , , , , , , ,44 redd (mm) Virkesåtgång (lm/m 2 ) 45 22, , , , , , , , ,55 Exempel: En väggyta på 10 m 2 ska kläs med en spontad panel som har en täckande bredd av 85 mm. Åtgången blir 11,76 lm/m 2, det vill säga 10 m 2 x 11,76 = 117,6 lm (exklusive spill). Täckande bredd (mm) Virkesåtgång (lm/m 2 ) 60 16, , , , ,25

9 Virkesåtgång Lockpanel, botten- och lockbräda, 20 mm överlapp Löpmeter per kvadratmeter (exklusive spill) ottenbräda ()/lockbräda (L) redd mm lm/m ,00 L 70 10, ,00 L 70 8, ,67 L 95 6, ,67 L 70 6, ,71 L 95 5,71 ottenbräda ()/lockbräda (L) redd mm lm/m ,00 L 120 5, ,71 L 70 5, ,00 L 95 5, ,44 L 120 4, ,00 L 145 4,00 Exempel: En väggyta på 20 m 2 ska kläs med en lockpanel, bottenbräda 22 x 145 och lockbräda 22 x 120. Åtgången blir 4,44 lm/m 2 av varje dimension, det vill säga 20 m 2 x 4,44 = 88,8 lm av 22 x 145 och 88,8 lm av 22 x 120 (exklusive spill). LOCKPNEL LOCKLÄKTSPNEL SPIKREGEL, C 600 OTTENRÄD () LOCKRÄD (L) SPIKREGEL, C 600 OTTENRÄD () LOCKLÄKT (L) 9

10 Virkesåtgång Reglar, ströläkt, bärläkt med mera Löpmeter per kvadratmeter (exklusive spill) 10 Centrumavstånd (mm) Virkesåtgång (lm/m 2 ) 200 5, , , , , , , ,83 Observera Till summan löpmeter (lm) ska längden av en regel eller läkt adderas. Exempel 1: Stående reglar med centrumavstånd 600 mm, till en väggyta med höjd 3 m och längd 12 m. Åtgången blir 1,67 lm/m 2, det vill säga 3 x 12 = 36 m 2 x 1,67 = 60,12 lm + höjden 3 m = 63,12 lm (exklusive spill). Exempel 2: Liggande spikreglar med centrumavstånd 600 mm, till en väggyta med höjd 3 m och längd 12 m. Åtgången blir 1,67 lm/m 2, det vill säga 3 x 12 = 36 m 2 x 1,67 = 60,12 lm + längden 12 m = 72,12 lm (exklusive spill) CENTRUMVSTÅND STÅENDE REGEL LIGGNDE SPIKREGEL 600 CENTRUMVSTÅND

11 Virkesåtgång Staket och plank ntal spjälor eller plank per löpmeter (exklusive spill) Spjälornas bredd (mm) Virkesåtgång (lm/m) Spjälornas mellanrum (mm) ,29 11,11 10,00 9,09 8,33 7, ,53 8,70 8,00 7,41 6,90 6, ,33 7,14 6,67 6,25 5,88 5, ,90 6,06 5,71 5,41 5,13 4,88 Observera Spillet varierar mycket beroende på spjälornas längd. Exempel: Spjälornas bredd är 95 mm, spjälornas mellanrum 20 mm, spjälornas längd 0,80 m och staketets längd 40 m. ntal spjälor per löpmeter staket är 8,70. Åtgången blir 0,80 x 40 x 8,70 = 278,4 lm (exklusive spill). SPJÄL SPJÄLORNS LÄNGD SPJÄLORNS MELLNRUM SPJÄLORNS REDD 11

12 Dimensionering Golvbjälkar av konstruktionsvirke i ett fack i bostad. Maximal fri längd 12 Konstruktionsvirke i hållfasthetsklass C24 eller C14. Centrumavstånd (C) 600, 400 eller 300 mm. Undergolv av minst 22 mm golvspånskiva eller minst 23 mm underlagsspont av sort G4-2 eller bättre. vid limmad golvspånskiva kräver noggrann limning under goda limningsförhållanden. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 2. Klimatklass 2. Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till det minsta av 20 mm eller 1/200 av spännvidden. Sviktegenskaperna har kontrollerats enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). L C Golvbjälkens dimension (mm) Golvbjälkens hållfasthetsklass Limmad golvspånskiva Spikad golvspånskiva eller underlagsspont Centrumavstånd (C) Centrumavstånd (C) 600 mm 400 mm 300 mm 600 mm 400 mm 300 mm C24 2,28 2,53 2,63 1,81 1,96 2, C24 2,76 2,99 3,14 2,21 2,40 2, C24 3,24 3,46 3,66 2,62 2,85 3, C24 3,71 3,94 4,20 3,03 3,30 3, C24 4,14 4,42 4,74 3,44 3,77 4, C24 4,62 4,97 5,40 4,03 4,43 4, C14 1,87 2,25 2,37 1,55 1,67 1, C14 2,26 2,70 2,82 1,89 2,04 2, C14 2,65 3,12 3,27 2,23 2,42 2, C14 3,04 3,54 3,73 2,58 2,81 3, C14 3,43 3,96 4,20 2,93 3,20 3, C14 4,17 4,41 4,73 3,43 3,76 4,12

13 Dimensionering Golvbjälkar av konstruktionsvirke i två fack i bostad. Maximal fri längd Konstruktionsvirke i hållfasthetsklass C24 eller C14. Centrumavstånd (C) 600, 400 eller 300 mm. Innerstödet kan placeras fritt inom området 0,4L, 0,6L. Undergolv av minst 22 mm golvspånskiva eller minst 23 mm underlagsspont av sort G4-2 eller bättre. vid limmad golvspånskiva kräver noggrann limning under goda limningsförhållanden. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 2. Klimatklass 2. Golvbjälkens dimension (mm) Golvbjälkens hållfasthetsklass Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till det minsta av 20 mm eller 1/200 av spännvidden i det längsta facket. Sviktegenskaperna har kontrollerats enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Limmad golvspånskiva Spikad golvspånskiva eller underlagsspont Centrumavstånd (C) Centrumavstånd (C) 600 mm 400 mm 300 mm 600 mm 400 mm 300 mm C24 4,11 4,21 4,39 3,02 3,26 3, C24 4,84 4,99 5,24 3,69 4,00 4, C24 5,56 5,69 6,10 4,36 4,75 5, C24 6,29 6,30 6,99 5,05 5,51 6, C24 7,02 7,36 7,90 5,74 6,28 6, C24 7,70 7,70 9,00 6,71 7,38 8, C14 3,72 3,82 3,96 2,58 2,78 2, C14 4,38 4,51 4,70 3,14 3,40 3, C14 5,03 5,20 5,45 3,72 4,04 4, C14 5,63 5,89 6,22 4,30 4,68 5, C14 6,33 6,59 7,00 4,89 5,34 5, C14 6,88 7,35 7,88 5,72 6,26 6,87 Observera Konstruktionsvirke vid större längder än mm är ofta fingerskarvade. L C 13

14 Dimensionering Golvbalkar av limträ i ett fack i bostad. Maximal fri längd 14 Limträ i hållfasthetsklasser enligt nedan. Limtyp I. Centrumavstånd (C) 600, 400 eller 300 mm. Undergolv av minst 22 mm golvspånskiva eller minst 23 mm underlagsspont av sort G4-2 eller bättre. vid limmad golvspånskiva kräver noggrann limning under goda limningsförhållanden. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 2. Klimatklass 2. Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till det minsta av 20 mm eller 1/200 av spännvidden. Sviktegenskaperna har kontrollerats enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). L C Golvbjälkens dimension (mm) Golvbjälkens hållfasthetsklass Limmad golvspånskiva Spikad golvspånskiva eller underlagsspont Centrumavstånd (C) Centrumavstånd (C) 600 mm 400 mm 300 mm 600 mm 400 mm 300 mm 42 x 180 GL28cs 3,49 3,71 3,91 2,84 3,09 3, GL28cs 4,27 4,59 4,81 3,80 4,12 4, GL28cs 4,90 5,42 5,78 4,60 5,01 5,41 56 x 225 GL28cs 4,59 4,95 5,21 4,18 4,54 4, GL28cs 5,26 5,82 6,26 5,08 5,53 5,97

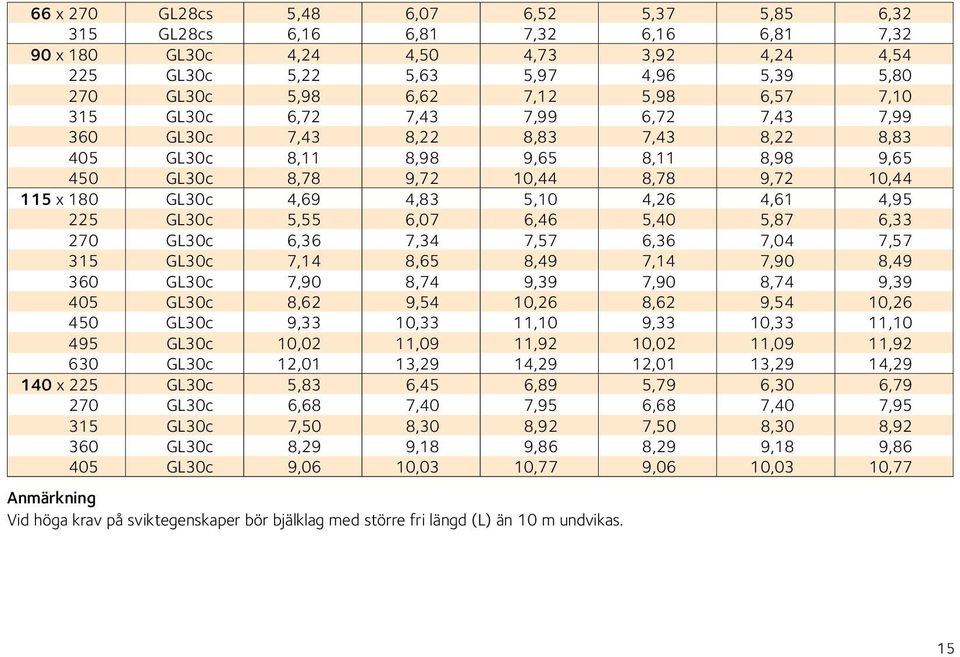

15 66 x 270 GL28cs 5,48 6,07 6,52 5,37 5,85 6, GL28cs 6,16 6,81 7,32 6,16 6,81 7,32 90 x 180 GL30c 4,24 4,50 4,73 3,92 4,24 4, GL30c 5,22 5,63 5,97 4,96 5,39 5, GL30c 5,98 6,62 7,12 5,98 6,57 7, GL30c 6,72 7,43 7,99 6,72 7,43 7, GL30c 7,43 8,22 8,83 7,43 8,22 8, GL30c 8,11 8,98 9,65 8,11 8,98 9, GL30c 8,78 9,72 10,44 8,78 9,72 10, x 180 GL30c 4,69 4,83 5,10 4,26 4,61 4, GL30c 5,55 6,07 6,46 5,40 5,87 6, GL30c 6,36 7,34 7,57 6,36 7,04 7, GL30c 7,14 8,65 8,49 7,14 7,90 8, GL30c 7,90 8,74 9,39 7,90 8,74 9, GL30c 8,62 9,54 10,26 8,62 9,54 10, GL30c 9,33 10,33 11,10 9,33 10,33 11, GL30c 10,02 11,09 11,92 10,02 11,09 11, GL30c 12,01 13,29 14,29 12,01 13,29 14, x 225 GL30c 5,83 6,45 6,89 5,79 6,30 6, GL30c 6,68 7,40 7,95 6,68 7,40 7, GL30c 7,50 8,30 8,92 7,50 8,30 8, GL30c 8,29 9,18 9,86 8,29 9,18 9, GL30c 9,06 10,03 10,77 9,06 10,03 10,77 nmärkning Vid höga krav på sviktegenskaper bör bjälklag med större fri längd (L) än 10 m undvikas. 15

16 Dimensionering Golvbalkar av limträ i två fack i bostad. Maximal fri längd 16 Limträ i hållfasthetsklasser enligt nedan. Limtyp I. Centrumavstånd (C) 600, 400 eller 300 mm. Innerstödet kan placeras fritt inom området 0,4L, 0,6L. Undergolv av minst 22 mm golvspånskiva eller minst 23 mm underlagsspont av sort G4-2 eller bättre. vid limmad golvspånskiva kräver noggrann limning under goda limningsförhållanden. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 2. Klimatklass 2. Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till det minsta av 20 mm eller 1/200 av spännvidden i det längsta facket. Sviktegenskaperna har kontrollerats enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). C L Golvbjälkens dimension (mm) Golvbjälkens hållfasthetsklass Limmad golvspånskiva Spikad golvspånskiva eller underlagsspont Centrumavstånd (C) Centrumavstånd (C) 600 mm 400 mm 300 mm 600 mm 400 mm 300 mm 42 x 180 GL28cs 5,93 6,18 6,52 4,74 5,15 5, GL28cs 7,27 7,64 8,01 6,33 6,87 7, GL28cs 8,61 9,14 9,64 7,67 8,35 9,01 56 x 225 GL28cs 7,79 8,25 8,69 6,97 7,57 8, GL28cs 9,25 9,90 10,49 8,46 9,21 9,95

17 66 x 270 GL28cs 9,66 10,38 11,03 8,95 9,75 10, GL28cs 11,22 12,17 13,01 10,56 11,54 12,52 90 x 180 GL30c 7,07 7,50 7,89 6,53 7,06 7, GL30c 8,75 9,39 9,95 8,27 8,98 9, GL30c 10,46 11,33 12,08 10,05 10,95 11, GL30c 12,18 13,32 14,29 11,87 12,97 14, GL30c 13,93 15,35 16,57 13,71 15,04 16, GL30c 15,70 17,40 18,70 15,59 17,16 18, GL30c 17,02 18,83 20,24 17,02 18,83 20, x 180 GL30c 7,54 8,05 8,50 7,10 7,69 8, GL30c 9,37 10,11 10,76 9,01 9,79 10, GL30c 11,22 12,24 13,11 10,95 11,95 12, GL30c 13,10 14,42 15,54 12,94 14,17 15, GL30c 15,01 16,66 18,06 14,96 16,44 17, GL30c 16,94 18,50 19,88 17,02 18,50 19, GL30c 18,09 20,02 21,52 18,09 20,02 21, GL30c 19,44 21,51 23,11 19,44 21,51 23, GL30c 23,29 25,77 27,69 23,29 25,77 27, x 225 GL30c 9,91 10,76 11,48 9,65 10,49 11, GL30c 11,90 13,05 14,02 11,74 12,82 13, GL30c 13,92 15,41 16,65 13,88 15,22 16, GL30c 15,97 17,79 19,12 16,06 17,67 19, GL30c 17,56 19,44 20,89 17,56 19,44 20,89 nmärkning Vid höga krav på sviktegenskaper bör bjälklag med större fri spännvidd (, ) än 10 m undvikas. 17

18 Dimensionering ärlinor av konstruktionsvirke till golvbjälkar i ett fack till altan. Plintavstånd 18 ärlinor med två eller flera fack med samma plintavstånd (D). lla bärlinor har samma dimension och hållfasthetsklass. Konstruktionsvirke i hållfasthetsklass C24 eller C14. Golvbjälkarnas centrumavstånd (C) är högst plintavstånd/4 (D/4). Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 1. Klimatklass 3. Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till 1/300 av spännvidden. ÄRLIN D D L C ärlinans dimension (mm) ärlinans hållfasthetsklass 2,4 Maximalt plintavstånd (D) 3,6 4, C24 1,36 (1,11) (0,96) 145 C24 1,62 1,32 (1,14) 170 C24 1,89 1,54 1, C24 2,17 1,77 1, C24 2,45 2,00 1, C24 3,05 2,49 2, C14 (1,04) (0,85) (0,74) 145 C14 1,24 (1,01) (0,87) 170 C14 1,44 (1,18) (1,02) 195 C14 1,66 1,35 (1,17) 220 C14 1,87 1,53 1, C14 2,33 1,90 1,65 nmärkning Tabellvärde inom parantes rekommenderas inte då centrumavståndet (C) hos golvbjälkarna blir mindre än 300 mm.

19 Dimensionering ärlinor av konstruktionsvirke till golvbjälkar i två fack till altan. Plintavstånd ärlinor med två eller flera fack med samma plintavstånd (D). lla bärlinor har samma dimension och hållfasthetsklass. Konstruktionsvirke i hållfasthetsklass C24 eller C14. Golvbjälkarnas centrumavstånd (C) är högst plintavstånd/4 (D/4). Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 1. Klimatklass 3. Vid tre bärlinor är den mittre bärlinan centrerad () mellan de yttre bärlinorna. Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till 1/300 av spännvidden. ÄRLIN D D C L ärlinans dimension (mm) ärlinans hållfasthetsklass 3,0 Maximalt plintavstånd (D) 4,2 5, C24 1,21 (1,03) (0,91) 145 C24 1,47 1,22 (1,08) 170 C24 1,72 1,43 1, C24 1,97 1,64 1, C24 2,22 1,85 1, C24 2,58 2,31 2, C14 (0,93) (0,79) (0,69) 145 C14 1,10 (0,93) (0,82) 170 C14 1,29 (1,09) (0,96) 195 C14 1,48 1,25 (1,10) 220 C14 1,67 1,41 1, C14 2,08 1,76 1,55 nmärkning Tabellvärde inom parantes rekommenderas inte då centrumavståndet (C) hos golvbjälkarna blir mindre än 300 mm. 19

20 Dimensionering ärlinor av limträ till golvbjälkar i ett fack till altan. Plintavstånd 20 ärlinor med två eller flera fack med samma plintavstånd (D). lla bärlinor har samma dimension och hållfasthetsklass. Limträ i hållfasthetsklasser enligt nedan. Limtyp I. Golvbjälkarnas centrumavstånd (C) är högst plintavstånd/4 (D/4). Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 1. Klimatklass 3. Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till 1/300 av spännvidden. ÄRLIN D D L C ärlinans dimension (mm) ärlinans hållfasthetsklass 2,4 Maximalt plintavstånd (D) 3,6 4,8 42 x 180 GL28cs 2,19 1,79 1, GL28cs 2,74 2,24 1, GL28cs 3,26 2,66 2,30 56 x 225 GL28cs 3,16 2,58 2, GL28cs 3,76 3,07 2,66 66 x 270 GL28cs 4,09 3,34 2, GL28cs 4,73 3,86 3,34

21 90 x 180 GL30c 3,29 2,71 2, GL30c 4,11 3,39 2, GL30c 4,93 4,03 3, GL30c 5,72 4,67 4, GL30c 6,49 5,30 4, GL30c 7,26 5,93 5, GL30c 8,02 6,55 5, x 180 GL30c 3,57 3,06 2, GL30c 4,46 3,83 3, GL30c 5,35 4,56 3, GL30c 6,25 5,28 4, GL30c 7,14 5,99 5, GL30c 8,03 6,70 5, GL30c 8,92 7,41 6, GL30c 9,82 8,11 7, GL30c 12,49 10,22 8, x 225 GL30c 4,76 4,16 3, GL30c 5,72 4,99 4, GL30c 6,67 5,82 5, GL30c 7,62 6,61 5, GL30c 8,57 7,39 6,40 21

22 Dimensionering ärlinor av limträ till golvbjälkar i två fack till altan. Plintavstånd 22 ärlinor med två eller flera fack med samma plintavstånd (D). lla bärlinor har samma dimension och hållfasthetsklass. Limträ i hållfasthetsklasser enligt nedan. Limtyp I. Golvbjälkarnas centrumavstånd (C) är högst plintavstånd/4 (D/4). Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 1. Klimatklass 3. Vid tre bärlinor är den mittre bärlinan centrerad mellan de yttre bärlinorna (). Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till 1/300 av spännvidden. ÄRLIN D D C L ärlinans dimension (mm) ärlinans hållfasthetsklass 3,0 Maximalt plintavstånd (D) 4,2 5,4 42 x 180 GL28cs 1,96 1,66 1, GL28cs 2,45 2,07 1, GL28cs 2,92 2,46 2,17 56 x 225 GL28cs 2,83 2,39 2, GL28cs 3,37 2,85 2,51 66 x 270 GL28cs 3,65 3,09 2, GL28cs 4,23 3,58 3,15

23 90 x 180 GL30c 2,97 2,51 2, GL30c 3,71 3,14 2, GL30c 4,42 3,73 3, GL30c 5,11 4,32 3, GL30c 5,81 4,91 4, GL30c 6,49 5,49 4, GL30c 7,18 6,07 5, x 180 GL30c 3,31 2,84 2, GL30c 4,14 3,54 3, GL30c 4,97 4,22 3, GL30c 5,78 4,89 4, GL30c 6,56 5,55 4, GL30c 7,34 6,20 5, GL30c 8,11 6,86 6, GL30c 8,88 7,51 6, GL30c 11,20 9,46 8, x 225 GL30c 4,42 3,91 3, GL30c 5,31 4,66 4, GL30c 6,19 5,39 4, GL30c 7,08 6,12 5, GL30c 7,96 6,84 6,04 23

24 Dimensionering Golvbjälkar av konstruktionsvirke i ett fack till altan. Maximal fri längd 24 Konstruktionsvirke i hållfasthetsklass C24 eller C14. Centrumavstånd (C) 600, 400 eller 300 mm. Golv av minst 22 mm tralläkt av sort G4-2 eller bättre. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 1. Klimatklass 3. Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till 1/150 av spännvidden. ltan med räcke i golvbjälkriktningen ska ha en extra golvbjälke mellan de två yttersta golvbjälkarna. L C Golvbjälkens dimension (mm) Golvbjälkens hållfasthetsklass Spikad eller skruvad tralläkt Centrumavstånd (C) 600 mm 400 mm 300 mm C24 1,93 2,34 2, C24 2,28 2,79 3, C24 2,67 3,27 3, C24 3,07 3,75 4, C24 3,46 4,24 4, C24 4,31 4,98 5, C14 1,47 1,80 2, C14 1,74 2,13 2, C14 2,04 2,50 2, C14 2,34 2,87 3, C14 2,64 3,24 3, C14 3,29 4,03 4,66 Omräkningsfaktor för alternativt utförande: vid 70 mm virkestjocklek på golvbjälken, i stället för 45 mm, kan ett approximativt värde på fri längd (L) erhållas genom att tabellvärdet multipliceras med 1,16. Observera Konstruktionsvirke vid större längder än mm är ofta fingerskarvade.

25 Dimensionering Golvbjälkar av konstruktionsvirke i två fack till altan. Maximal fri längd Konstruktionsvirke i hållfasthetsklass C24 eller C14. Centrumavstånd (C) 600, 400 eller 300 mm. Innerstödet kan placeras fritt inom området 0,4L, 0,6L. Golv av minst 22 mm tralläkt av sort G4-2 eller bättre. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 1. Klimatklass 3. Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till 1/150 av spännvidden i det längsta facket. ltan med räcke i golvbjälkriktningen ska ha en extra golvbjälke mellan de två yttersta golvbjälkarna. L C Golvbjälkens dimension (mm) Golvbjälkens hållfasthetsklass Spikad eller skruvad tralläkt Centrumavstånd (C) 600 mm 400 mm 300 mm C24 3,57 4,37 5, C24 4,31 5,28 6, C24 5,05 6,19 7, C24 5,79 7,10 8, C24 6,54 8,01 9, C24 8,15 9,74 11, C14 2,72 3,33 3, C14 3,29 4,03 4, C14 3,86 4,72 5, C14 4,42 5,42 6, C14 4,99 6,11 7, C14 6,23 7,63 8,81 Omräkningsfaktor för alternativt utförande: vid 70 mm virkestjocklek på golvbjälken, i stället för 45 mm, kan ett approximativt värde på fri längd (L) erhållas genom att tabellvärdet multipliceras med 1,16. Observera Konstruktionsvirke vid större längder än mm är ofta fingerskarvade. 25

26 Dimensionering Golvbalkar av limträ i ett fack till altan. Maximal fri längd 26 Limträ i hållfasthetsklasser enligt nedan. Limtyp I. Centrumavstånd (C) 600, 400 eller 300 mm. Golv av minst 22 mm tralläkt av sort G4-2 eller bättre. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 1. Klimatklass 3. Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till 1/150 av spännvidden. ltan med räcke i golvbalkriktningen ska ha en extra golvbalk mellan de två yttersta golvbalkarna. L C Golvbalkens dimension (mm) Golvbalkens hållfasthetsklass Spikad eller skruvad tralläkt Centrumavstånd (C) 600 mm 400 mm 300 mm 42 x 180 GL28cs 2,97 3,29 3, GL28cs 3,71 4,12 4, GL28cs 4,45 4,94 5,28 56 x 225 GL28cs 4,09 4,53 4, GL28cs 4,90 5,44 5,81 66 x 270 GL28cs 5,18 5,74 6, GL28cs 6,04 6,70 7,16

27 90 x 180 GL30c 3,83 4,24 4, GL30c 4,79 5,31 5, GL30c 5,74 6,37 6, GL30c 6,70 7,43 7, GL30c 7,66 8,49 9, GL30c 8,61 9,55 10, GL30c 9,57 10,61 11, x 180 GL30c 4,15 4,61 4, GL30c 5,19 5,76 6, GL30c 6,23 6,91 7, GL30c 7,27 8,06 8, GL30c 8,31 9,21 9, GL30c 9,35 10,36 11, GL30c 10,39 11,52 12, GL30c 11,42 12,67 13, GL30c 14,54 16,12 17, x 225 GL30c 5,54 6,15 6, GL30c 6,65 7,38 7, GL30c 7,76 8,61 9, GL30c 8,87 9,84 10, GL30c 9,98 11,07 11,83 nmärkning Vid höga krav på sviktegenskaper bör bjälklag med större fri längd (L) än 10 m undvikas. 27

28 Dimensionering Golvbalkar av limträ i två fack till altan. Maximal fri längd 28 Limträ i hållfasthetsklasser enligt nedan. Limtyp I. Centrumavstånd (C) 600, 400 eller 300 mm. Innerstödet kan placeras fritt inom området 0,4L, 0,6L. Golv av minst 22 mm tralläkt av sort G4-2 eller bättre. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 1. Klimatklass 3. Momentan nedböjning av nyttig last med karakteristiskt värde, tillsammans med långtidsnedböjning av kvasipermanent lastkombination har begränsats till 1/150 av spännvidden i det längsta facket. ltan med räcke i golvbalkriktningen ska ha en extra golvbalk mellan de två yttersta govbalkarna. L C Golvbalkens dimension (mm) Golvbalkens hållfasthetsklass Spikad eller skruvad tralläkt Centrumavstånd (C) 600 mm 400 mm 300 mm 42 x 180 GL28cs 5,97 7,01 7, GL28cs 7,46 8,77 9, GL28cs 8,88 10,52 11,58 56 x 225 GL28cs 8,61 9,65 10, GL28cs 10,11 11,58 12,74 66 x 270 GL28cs 10,68 12,23 13, GL28cs 12,46 14,27 15,70

29 90 x 180 GL30c 8,00 9,16 10, GL30c 10,00 11,45 12, GL30c 12,00 13,74 15, GL30c 14,00 16,03 17, GL30c 16,00 18,32 20, GL30c 18,00 20,61 22, GL30c 20,01 22,90 25, x 180 GL30c 8,68 9,94 10, GL30c 10,85 12,43 13, GL30c 13,03 14,91 16, GL30c 15,20 17,40 19, GL30c 17,37 19,88 21, GL30c 19,54 22,37 24, GL30c 21,71 24,85 27, GL30c 23,88 27,34 30, GL30c 30,39 34,79 38, x 225 GL30c 11,59 13,27 14, GL30c 13,91 15,92 17, GL30c 16,23 18,57 20, GL30c 18,54 21,23 23, GL30c 20,86 23,88 26,28 nmärkning Vid höga krav på sviktegenskaper bör bjälklag med större fri spännvidd (, ) än 10 m undvikas. 29

30 Dimensionering Takbjälkar av konstruktionsvirke i ett fack, lätt yttertak (0,4 kn/m 2 ), i till exempel bostad, garage eller förråd. Maximal fri längd Konstruktionsvirke i hållfasthetsklass C24 eller C14. Centrumavstånd (C) mm (se omräkningsfaktorer nedan för centrumavstånd (C) 600 mm). Maximal taklutning 5. Inga snöfickor, takbjälkarnas överkant förutsätts stagade i sidled så att risk för vippning inte föreligger. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Omräkningsfaktor för alternativt utförande: Vid centrumavstånd (C) 600 mm på takbjälken, i stället för mm, kan ett approximativt värde på fri längd (L) erhållas genom att tabellvärdet multipliceras med 1,19. Vid 70 mm virkestjocklek på takbjälken, i stället för 45 mm, kan fri längd (L) enligt tabellen multipliceras med 1,25. I fallen hållfasthetsklass C24 i snözon 1,0 och 1,5 kan fri längd (L) enligt tabellen multipliceras med 1,16. Säkerhetsklass 2. Klimatklass 2. MXIMLT 5 Nedböjningen av karakteristisk lastkombination tillsammans med långtidseffekten av kvasipermanent lastkombination har begränsats till det minsta av 20 mm eller 1/200 av spännvidden. Takbjälkens Takbjälkens vid centrumavstånd (C) mm dimension hållfasthetsklass Snözon (se snözonskarta för snölastens grundvärde på sidan 39) (mm) 1,0 1,5 2,0 2,5 3,0 3, C24 2,43 2,24 2,06 1,87 1,73 1, C24 2,94 2,71 2,43 2,21 2,04 1, C24 3,45 3,18 2,85 2,60 2,40 2, C24 3,95 3,65 3,27 2,98 2,75 2, C24 4,34 4,09 3,69 3,36 3,10 2, C24 4,85 4,56 4,29 4,12 3,87 3, C14 2,06 1,77 1,57 1,43 1,32 1, C14 2,43 2,09 1,86 1,69 1,56 1, C14 2,85 2,45 2,18 1,98 1,83 1, C14 3,27 2,81 2,50 2,27 2,10 1, C14 3,69 3,17 2,82 2,57 2,37 2, C14 4,38 3,95 3,52 3,20 2,96 2,76 Observera Omräkningsfaktorerna för centrumavstånd (C) och virkestjocklek kan inte kombineras. L C 30

31 Dimensionering Takbjälkar av konstruktionsvirke i två fack, lätt yttertak (0,4 kn/m 2 ), i till exempel bostad, garage eller förråd. Maximal fri längd Konstruktionsvirke i hållfasthetsklass C24 eller C14. Centrumavstånd (C) mm (se omräkningsfaktorer nedan för centrumavstånd (C) 600 mm). Innerstödet kan placeras fritt inom området 0,4L, 0,6L. Maximal taklutning 5. Inga snöfickor, takbjälkarnas överkant förutsätts stagade i sidled så att risk för vippning inte föreligger. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). MXIMLT 5 Säkerhetsklass 2. Klimatklass 2. Nedböjningen av karakteristisk lastkombination tillsammans med långtidseffekten av kvasipermanent lastkombination har begränsats till det minsta av 20 mm eller 1/200 av spännvidden i det längsta facket. Takbjälkens Takbjälkens vid centrumavstånd (C) mm dimension hållfasthetsklass Snözon (se snözonskarta för snölastens grundvärde på sidan 39) (mm) 1,0 1,5 2,0 2,5 3,0 3, C24 5,00 4,38 3,90 3,54 3,27 3, C24 6,02 5,17 4,60 4,18 3,86 3, C24 6,98 6,06 5,39 4,91 4,53 4, C24 7,73 6,95 6,19 5,63 5,20 4, C24 8,47 7,84 6,98 6,35 5,86 5, C24 9,45 8,90 8,37 7,92 7,31 6, C14 3,90 3,34 2,98 2,70 2,50 2, C14 4,60 3,95 3,51 3,20 2,95 2, C14 5,39 4,63 4,12 3,75 3,46 3, C14 6,19 5,31 4,72 4,30 3,97 3, C14 6,98 5,99 5,33 4,85 4,48 4, C14 8,44 7,47 6,65 6,05 5,59 5,22 Omräkningsfaktor för alternativt utförande: Vid centrumavstånd (C) 600 mm på takbjälken, i stället för mm, kan ett approximativt värde på fri längd (L) erhållas genom att tabellvärdet multipliceras med 1,19. Vid 70 mm virkestjocklek på takbjälken, i stället för 45 mm, kan fri längd (L) enligt tabellen multipliceras med 1,25. I fallen hållfasthetsklass C24 i snözon 1,0 och 1,5 kan fri längd (L) enligt tabellen multipliceras med 1,16. Observera Omräkningsfaktorerna för centrumavstånd (C) och virkestjocklek kan inte kombineras. Konstruktionsvirke vid större längder än mm är ofta fingerskarvat. 31 L C

32 Dimensionering Takbalkar av limträ i ett fack, lätt yttertak (0,4 kn/m 2 ), i till exempel bostad, garage eller förråd. Maximal fri längd 32 Limträ i hållfasthetsklasser enligt nedan. Limtyp I. Centrumavstånd (C) mm (se omräkningsfaktorer nedan för centrumavstånd (C) 600 mm). Maximal taklutning 5. Inga snöfickor, takbalkarnas överkant förutsätts stagade i sidled så att risk för vippning inte föreligger. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 2. Klimatklass 2. Nedböjningen av karakteristisk lastkombination tillsammans med långtidseffekten av kvasipermanent lastkombination har begränsats till det minsta av 20 mm eller 1/200 av spännvidden. MXIMLT 5 L C Takbalkens dimension (mm) Takbalkens hållfasthetsklass m vid centrumavstånd (C) mm Snözon (se snözonskarta för snölastens grundvärde på sidan 39) 1,0 1,5 2,0 2,5 3,0 3,5 42 x 180 GL28cs 3,72 3,43 3,16 2,99 2,86 2, GL28cs 4,48 4,22 3,96 3,74 3,57 3, GL28cs 5,14 4,84 4,55 4,36 4,21 4,08 56 x 225 GL28cs 4,81 4,53 4,26 4,09 3,93 3, GL28cs 5,52 5,20 4,89 4,69 4,53 4,39 66 x 270 GL28cs 5,75 5,41 5,09 4,89 4,72 4, GL28cs 6,46 6,08 5,72 5,48 5,29 5,13

33 90 x 180 GL30c 4,63 4,36 4,10 3,91 3,80 3, GL30c 5,47 5,15 4,85 4,65 4,49 4, GL30c 6,28 5,91 5,56 5,33 5,15 4, GL30c 7,04 6,63 6,24 5,99 5,78 5, GL30c 7,79 7,33 6,90 6,62 6,38 6, GL30c 8,51 8,01 7,53 7,23 6,97 6, GL30c 9,21 8,67 8,15 7,82 7,55 7, x 180 GL30c 4,92 4,63 4,36 4,18 4,04 3, GL30c 5,82 5,48 5,15 4,94 4,77 4, GL30c 6,67 6,28 5,91 5,67 5,47 5, GL30c 7,49 7,05 6,63 6,36 6,14 5, GL30c 8,28 7,79 7,33 7,03 6,79 6, GL30c 9,04 8,51 8,01 7,68 7,42 7, GL30c 9,79 9,21 8,67 8,31 8,02 7, GL30c 10,51 9,90 9,31 8,93 8,62 8, GL30c 12,60 11,86 11,15 10,70 10,33 10, x 225 GL30c 6,11 5,75 5,41 5,19 5,01 4, GL30c 7,01 6,60 6,21 5,95 5,75 5, GL30c 7,87 7,41 6,97 6,68 6,45 6, GL30c 8,70 8,19 7,70 7,39 7,13 6, GL30c 9,50 8,94 8,41 8,07 7,79 7,55 Omräkningsfaktor för alternativt utförande: Vid centrumavstånd (C) 600 mm på takbalken, i stället för mm, kan ett approximativt värde på fri längd (L) erhållas genom att tabellvärdet multipliceras med 1,19. 33

34 Dimensionering Takbalkar av limträ i två fack, lätt yttertak (0,4 kn/m 2 ), i till exempel bostad, garage eller förråd. Maximal fri längd 34 Limträ i hållfasthetsklasser enligt nedan. Limtyp I. Centrumavstånd (C) mm (se omräkningsfaktorer nedan för centrumavstånd (C) 600 mm). Innerstödet kan placeras fritt inom området 0,4L, 0,6L. Maximal taklutning 5. Inga snöfickor, takbalkarnas överkant förutsätts stagade i sidled så att risk för vippning inte föreligger. Dimensionering enligt Europeisk Konstruktionsstandard, EKS 9 (FS 2013:10). Säkerhetsklass 2. Klimatklass 2. Nedböjningen av karakteristisk lastkombination tillsammans med långtidseffekten av kvasipermanent lastkombination har begränsats till det minsta av 20 mm eller 1/200 av spännvidden i det längsta facket. MXIMLT 5 L C Takbalkens dimension (mm) Takbalkens hållfasthetsklass m vid centrumavstånd (C) mm Snözon (se snözonskarta för snölastens grundvärde på sidan 39) 1,0 1,5 2,0 2,5 3,0 3,5 42 x 180 GL28cs 7,39 6,96 6,37 5,80 5,35 5, GL28cs 8,65 8,13 7,74 7,25 6,69 6, GL28cs 9,92 9,32 8,87 8,51 7,97 7,44 56 x 225 GL28cs 9,30 8,74 8,31 7,98 7,70 7, GL28cs 10,66 10,02 9,53 9,15 8,83 8,56 66 x 270 GL28cs 11,10 10,44 9,93 9,53 9,20 8, GL28cs 12,47 11,72 11,15 10,70 10,32 10,01

35 90 x 180 GL30c 8,94 8,40 8,00 7,67 7,40 7, GL30c 10,57 9,93 9,45 9,07 8,75 8, GL30c 12,12 11,39 10,84 10,40 10,04 9, GL30c 13,60 12,79 12,17 11,67 11,27 10, GL30c 15,04 14,13 13,45 12,90 12,45 12, GL30c 16,43 15,44 14,69 14,09 13,60 13, GL30c 17,78 16,71 15,90 15,25 14,72 14, x 180 GL30c 9,51 8,93 8,50 8,16 7,87 7, GL30c 11,24 10,56 10,05 9,64 9,31 9, GL30c 12,88 12,11 11,52 11,06 10,67 10, GL30c 14,46 13,59 12,94 12,41 11,98 11, GL30c 15,99 15,03 14,30 13,72 13,24 12, GL30c 17,46 16,41 15,62 14,98 14,46 14, GL30c 18,90 17,76 16,90 16,22 15,65 15, GL30c 20,30 19,08 18,15 17,42 16,81 16, GL30c 24,32 22,86 21,75 20,87 20,14 19, x 225 GL30c 11,80 11,09 10,56 10,13 9,78 9, GL30c 13,53 12,72 12,10 11,61 11,21 10, GL30c 15,19 14,28 13,59 13,04 12,58 12, GL30c 16,79 15,78 15,02 14,41 13,91 13, GL30c 18,34 17,24 16,41 15,74 15,19 14,73 Omräkningsfaktor för alternativt utförande: Vid centrumavstånd (C) 600 mm på takbalken, i stället för mm, kan ett approximativt värde på fri längd (L) erhållas genom att tabellvärdet multipliceras med 1,19. 35

36 Dimensionering W-takstol, taklutning 1:4 (14 ), tungt yttertak (0,6 kn/m 2 ) 36 Erforderlig tvärsnittsbredd (mm) i överram (Ö) och underram (U). Virkestjocklek 45 mm. Konstruktionsvirke i hållfasthetsklass C24. Centrumavstånd mm. CE-märkning av takstolar krävs. Dimensionering enligt SS-EN :2004. Höjd utsida bärande yttervägg = 250 mm, vissa takstolar med kil vid upplag, underram slutar utsida upplag. lla takstolar har nedböjning mindre än spännvidden/300. Takstolar till kontorslokal, skola, butik eller industrilokal där godtagen nedböjning är mer än 30 eller 40 mm kan utföras med mindre ramdimensioner SPÄNNVIDD Snözon* Spännvidd Ö/U Ö/U Ö/U Ö/U Ö/U Ö/U Ö/U Ö/U 1,0 120/ / / / / / / /220 1,5 120/ / / / / / / /220 2,0 120/ / / / / / /220 2,5 145/ / / / /220 3,0 145/ / / / /220 3,5 145/ / / /220 * Se snözonskarta för snölastens grundvärde på sidan 39. Observera Ramdimensionerna är i vissa fall beroende av spikplåtens storlek. Dimensioner som är markerade med fet stil har nedböjning större än 20 mm.

37 Dimensionering W-takstol, taklutning 1:2 (27 ), tungt yttertak (0,6 kn/m 2 ) Erforderlig tvärsnittsbredd (mm) i överram (Ö) och underram (U). Virkestjocklek 45 mm. Konstruktionsvirke i hållfasthetsklass C24. Centrumavstånd mm. CE-märkning av takstolar krävs. Dimensionering enligt SS-EN :2004. Höjd utsida bärande yttervägg = 250 mm, vissa takstolar med kil vid upplag. lla takstolar har nedböjning mindre än 20 mm SPÄNNVIDD Snözon* Spännvidd Ö/U Ö/U Ö/U Ö/U Ö/U Ö/U Ö/U Ö/U 1,0 120/ / / / / / / /145 1,5 120/ / / / / / / /145 2,0 120/ / / / / / / /170 2,5 120/ / / / / / / /170 3,0 145/ / / / / / / /220 3,5 145/ / / / / / /195 * Se snözonskarta för snölastens grundvärde på sidan 39. Observera Ramdimensionerna är i vissa fall beroende av spikplåtens storlek. 37

38 Dimensionering Ramverkstakstol, taklutning 1:1 (45 ), tungt yttertak (0,6 kn/m 2 ) 38 Erforderlig tvärsnittsbredd (mm) i överram (Ö) och underram (U). Virkestjocklek 45 mm. Konstruktionsvirke i hållfasthetsklass C24. Centrumavstånd mm. CE-märkning av takstolar krävs. Dimensionering enligt SS-EN :2004. Takstolarna är dimensionerade för bostadslast. Mellan takstolar placeras en mellanbjälke. Lastfördelande undergolv i vindsvåning spiklimmad 22 mm golvspånskiva eller likvärdigt. Höjd utsida bärande yttervägg = 350 mm. Höjd vid stödben = mm. Höjd till hanband = mm. lla takstolar klarar sviktkravet. Tabellerna förutsätter en bärande innervägg ± 300 mm från mitten av ramverkstakstolen. Snözon* Spännvidd Ö/U Ö/U Ö/U Ö/U 1,0 145/ / / /220 1,5 145/ / / /220 2,0 145/ / / /220 2,5 145/ / / /220 3,0 145/ / / /220 3,5 145/ / / /220 * Se snözonskarta för snölastens grundvärde på sidan ÄRNDE INNERVÄGG +300 FRÅN MITTEN SPÄNNVIDD

39 Dimensionering Snölastens grundvärde enligt SS-EN :2003/C:2009 Snözoner för snölast på mark, s k, som med sannolikheten av 0,02 överskrids en gång per år (ekvivalent med 50 års återkomsttid) baserat på mätdata från 148 meteorologiska stationer. 4,5 3,5 4,5 2,5 3,5 3,0 3,5 3,5 3,5 Luleå 5,5 4,5 3,5 3,0 3,5 5,5 Umeå 2,5 3,5 2,5 Östersund 4,5 3,5 3,5 Härnösand 3,5 3,5 3,0 Gävle Falun 2,5 2,5 Uppsala 3,0 3,0 2,0 Karlstad Västerås 1,5 2,0 Stockholm Örebro 2,0 2,5 Nyköping 1,5 2,0 2,0 Linköping 2,5 Visby 2,5 Göteborg Jönköping 2,5 2,0 2,5 Växjö 1,5 Halmstad 3,0 2,0 2,0 Kalmar Malmö 1,0 1,5 Karlskrona 39

40 Virkeskvaliteter Ungefärliga relationer mellan de olika handelssorterna - kvalitetsklasserna 40 Sorteringsregler Sorterna kvalitetsklasserna SS-EN sidig sortering - - G4-0 G4-1 G4-2** G4-3 G4-4 2-sidig sortering* - - G2-0 G2-1 G2-2 G2-3 G2-4 Äldre sorteringsregler Nordiskt trä - Sorteringsregler, 1994, (lå boken) Sorterna kvalitetsklasserna C D Sortering av sågat virke av furu och gran, 1960, (Gröna boken) O/S Kvinta Utskott Vrak I II III IV V VI VII * 2-sidig sortering, G2, används sällan i Sverige. ** Vanligaste byggvirket.

41 Virkeskvaliteter Vanliga trävaror med lämpliga handelssorter och träslag Typ av trävara Sort Träslag Dimensionshyvlat virke G4-2 G4-3 Gran och furu Konstruktionsvirke G4-0 G4-2 Gran och furu Underlagsspont G4-2 G4-3 Gran Formvirke G4-4 eller bättre Gran och furu Emballagevirke G4-3 Gran och furu Utvändiga panelbrädor och vindskivor G4-2 eller bättre Gran Invändiga panelbrädor G4-1 eller bättre Furu och gran Planhyvlat virke för invändiga snickerier G4-1 eller bättre Furu Golvbrädor G4-2 eller bättre Furu och gran Staket och plank G4-2 eller bättre Gran, eventuellt impregnerad furu Lister - Furu enligt SS

42 Målfuktkvot Tillåten variation för medelfuktkvoten inom ett virkesparti samt gränser för fuktkvotsspridningen enligt SS-EN och torkningskvaliteten Standard 42 eställd fuktkvot (målfuktkvot) (%)0 Tillåten variation av virkespartiets medelfuktkvot Undre gräns (%) Övre gräns (%) Tillåtet spridningsområde av fuktkvoten i 93,5 procent av virkesstyckena inom virkespartiet Undre gräns (%) Målfuktkvot: Exempel på målfuktkvot vid leverans av trävaror för olika typer av användningsområden. Övre gräns (%) 8 7,0 9,0 5,6 10, ,5 13,5 8,4 15, ,5 18,0 11,2 20,8 Exempel: Vid mätning av fuktkvoten i samtliga virkesstycken i ett parti med målfuktkvoten 16 % tillåts det genomsnittliga värdet på hela partiets fuktkvot (partiets medelfuktkvot) att hamna mellan 13,5 och 18 % för att vara godkänt. För de enskilda virkesstyckena i ett parti ska fuktkvoten hos 93,5 procent av dessa hamna mellan 11,2 och 20,8 %. MÄTNING V MEDELFUKTKVOT I ETT VIRKESSTYCKE RESISTNSMETODEN. 300 MM FRÅN ÄNDEN 0,3 V VIRKETS TJOCKLEK. 0,3 V VIRKETS REDD FRÅN KNTEN. Målfuktkvot (%) nvändningsområde 8 Golvbrädor inomhus i uppvärmda utrymmen 12 Synliga beklädnader, lister samt undergolv i uppvärmda utrymmen 16 Virke och limträ för inbyggnad samt utvändiga panelbrädor

43 Ytfuktkvot Mätning av ytfuktkvot före inbyggnad och målning Fuktkvoten på och närmast under virkets yta och fuktkvoten en bit längre in i virket kan skilja sig mycket åt. Ytfuktkvoten är viktig att kontrollera före inbyggnad eftersom den är avgörande när det gäller risk för mikrobiell påväxt. Den har också betydelse för vidhäftning vid målning. Virket kan ha fuktats upp genom exempelvis nederbörd, felaktig lagring eller att virket har placerats i kontakt med blöt betong och därmed fått en förhöjd ytfuktkvot. Fuktkvoten i trästyckets inre påverkas normalt inte om uppfuktningen är kortvarig. Virke som blivit blött måste torkas naturligt, med avfuktare eller byggfläkt och ytfuktkvoten får vara högst 18 % före inbyggnad. Virke som ska målas på byggarbetsplatsen ska grundmålas så fort som möjligt för att skyddas mot UV-strålning och ytfuktkvoten får vara högst 16 % vid målningstillfället. Synligt virke såsom utvändiga panelbrädor och inklädnader rekommenderas vara industriellt ytbehandlade med en filmtjocklek på grundfärgen på minst 60 µm (mymeter) torrt skikt. 60 µm är lika med 0,06 mm, eller att man behöver 1 liter färg till cirka 6 m 2. MÄTNING V YTFUKTKVOT PÅ ETT VIRKESSTYCKE STIFTEN LÄGGS MOT TRÄYTN OCH PRLLELLT MOT ÄNDEN. 300 MM FRÅN ÄNDEN ELEKTRODSPETSRNS MNTELYT TRYCKS NED I VÅRVEDEN TRYCK (LJUSRE) VIRKESSTYCKETS LÄNGSRIKTNING NEDERDELEN V HMMRELEKTRODEN KN SLIPS NER SÅ TT RÄTT VINKEL UPPNÅS. 43

44 Träskydd Impregnerat trä - träskyddsklasser, användningsområden, märkning och inträngning 44 Träskyddsklass nvändningsområde Märkning Inträngning NTR/M Trä av furu i havsvatten (salthalt 0,5-3 procent) ryggor Pålar ndra träkonstruktioner i havsvatten Färgkod: blå NTR/ Trä av furu i kontakt med mark eller sötvatten samt konstruktioner ovan mark där personsäkerheten kräver att det inte försvagas eller som kan vara svåra att inspektera eller byta ut Stolpar Stängselstolpar roar Trädgårdstimmer Utvändiga trappor alkonger Tralläkt direkt på mark Sötvattensanläggningar (bryggor med mera) Syllar Regelkonstruktion under tralläkt Lekplatsutrustning och motionsredskap Färgkod: vit

45 Träskydd Impregnerat trä - träskyddsklasser, användningsområden, märkning och inträngning Träskyddsklass nvändningsområde Märkning Inträngning NTR/ Trä av furu ovan mark Staket och plank Spaljéer och pergolor Utvändiga panelbrädor Vindskivor och vattbrädor Takläkt Tralläkt ovan mark Färgkod: gul NTR/ NTR/Gran Trä av furu ovan mark, färdiga utvändiga snickerier Fönster och ytterdörrar Trä av gran till utvändig beklädnad Utvändiga panelbrädor Vindskivor och vattbrädor Strö- och bärläkt Spikläkt Färgkod: röd Färgkod: orange NTR/GW Trä av gran till fönster Fönsterkomponenter Färgkod: brun 45

46 Virkessortiment Vanliga träprofiler 46 Fyra sågade sidor. Sågat virke Hyvlat virke Fyra hyvlade sidor. Fyra rundade eller fasade hörn. x x 12 x x x x x x x x x x x x x x x 95 Hyvlat virke benämns ofta dimensionshyvlat virke, det vill säga virke som hyvlats för att erhålla ett visst tvärsnittsmått. Det har utseendemässigt en lägre kvalitet än planhyvlat virke och används företrädesvis för inbyggnad.

47 Virkessortiment Vanliga träprofiler En sågad sida. Tre hyvlade sidor. Gjutlist Sågad. Tre sågade sidor. Gjutlist trekantslist Hyvlad. Tre hyvlade sidor. x 10 x x 70 x 25 x x x 75 x 15 x x 21 47

48 Virkessortiment Vanliga träprofiler 48 Planhyvlat virke Tralläkt Fyra hyvlade sidor. Fyra hyvlade sidor. Fyra rundade hörn. x x * 9 x x x x x x Planhyvlat virke har utseendemässigt en högre kvalitet än hyvlat (dimensionshyvlat) virke och används invändigt företrädesvis för synliga ytor. 22 x x x 95 * även 120 och 145 mm bredd förekommer.

49 Virkessortiment Vanliga träprofiler Fyra hyvlade sidor. Slätspont utan underfogning En eller två rillade sidor. Två eller tre hyvlade sidor. Underlagsspont C C x C (täckande bredd) x C (täckande bredd) 20 x x x Slätspont fanns tidigare med underfog. 17 x x x lla ytor på underlagsspont ska bearbetas. En sida är rillad, den andra är hyvlad eller rillad. Syftet är att få bort näringsämnen från ytan. Rillningen ska vara utformad utifrån detta syfte. 49

50 Virkessortiment Utvändiga panelbrädor 50 En finsågad framsida. En hyvlad baksida. Kanterna är rillade. Två rundade eller fasade hörn med rillning. Ytterpanelbräda Enkelfasspont En finsågad framsida. Tre hyvlade sidor. Fasen och underkanten är rillade. Ett rundat eller fasat hörn med rillning. Liggande montering rekommenderas. C x x C (täckande bredd) 22 x x x

51 Virkessortiment Utvändiga panelbrädor En finsågad framsida. Tre hyvlade sidor. Två rundade eller fasade hörn med rillning. Stående montering rekommenderas. Spontad ytterpanel En finsågad framsida. En hyvlad baksida. Kanterna är rillade. Liggande montering rekommenderas. C Fjällpanel C x C (täckande bredd) x C (täckande bredd) 22 x x Spontad ytterpanel kombineras vanligen med lockläkt. 51

52 Virkessortiment Utvändiga panelbrädor 52 Lockläkt En finsågad framsida. En hyvlad baksida. Kanterna är finsågade. Faserna är rillade. Stående montering rekommenderas. llmoge lockläkt En finsågad framsida. En hyvlad baksida. Två hyvlade kälor med rillning. Kanterna är finsågade. Stående montering rekommenderas. x 16 x 45 x 16 x 45

53 Virkessortiment Utvändiga panelbrädor Falsad spårpanel med fasade kanter En finsågad framsida. Tre hyvlade sidor. Faserna och spåret är rillade. Två rundade eller fasade hörn med rillning. Stående montering rekommenderas. En finsågad framsida. Tre hyvlade sidor. Faserna är rillade. Stående montering rekommenderas. Dubbelfasspont C C x C (täckande bredd) x C (täckande bredd) 22 x x
