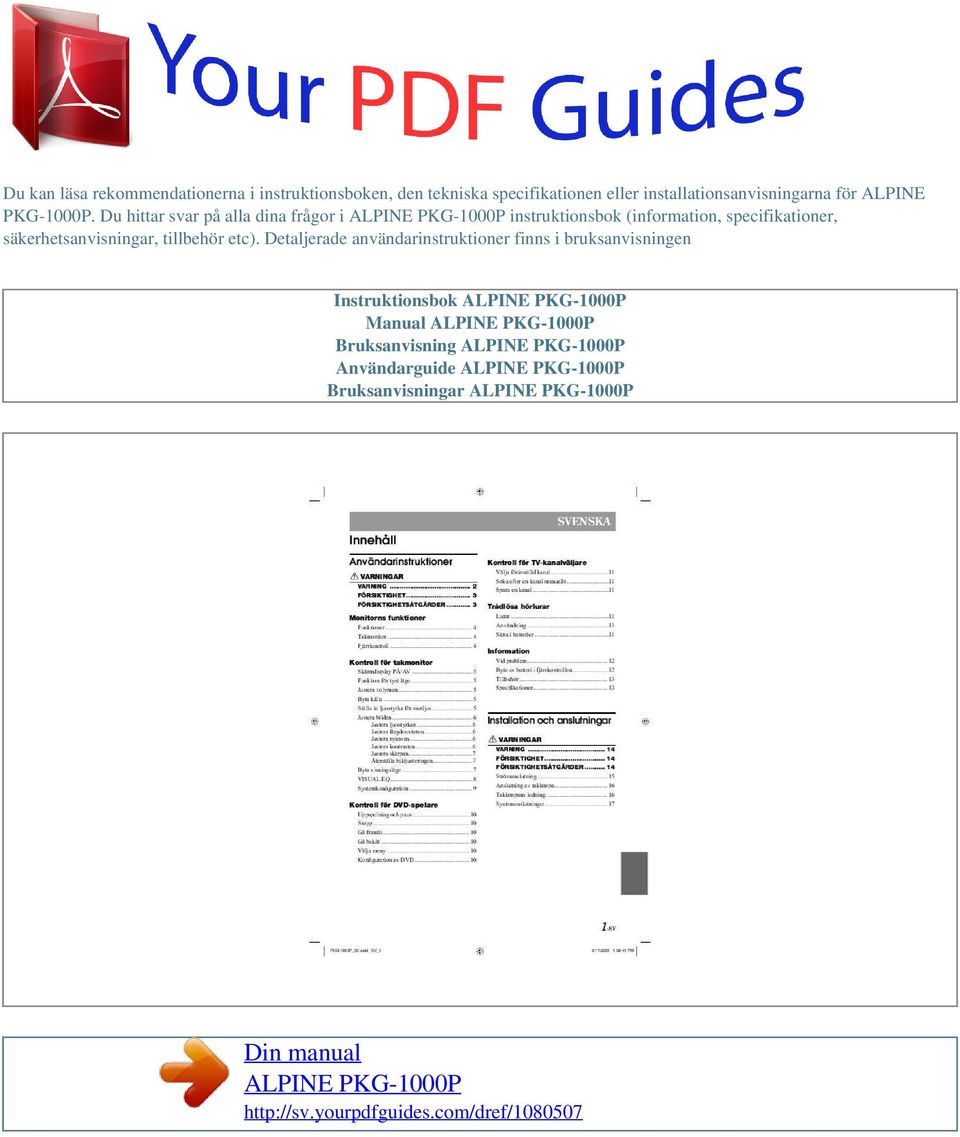

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för ALPINE PKG-1000P. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

2 Utdrag ur manual:. 3 Byte av batteri i fjärrkontrollen Tillbehör Specifikationer Kontroll för takmonitor Skärmdisplay PÅ/AV Funktion för tyst läge Justera volymen Byta källa..

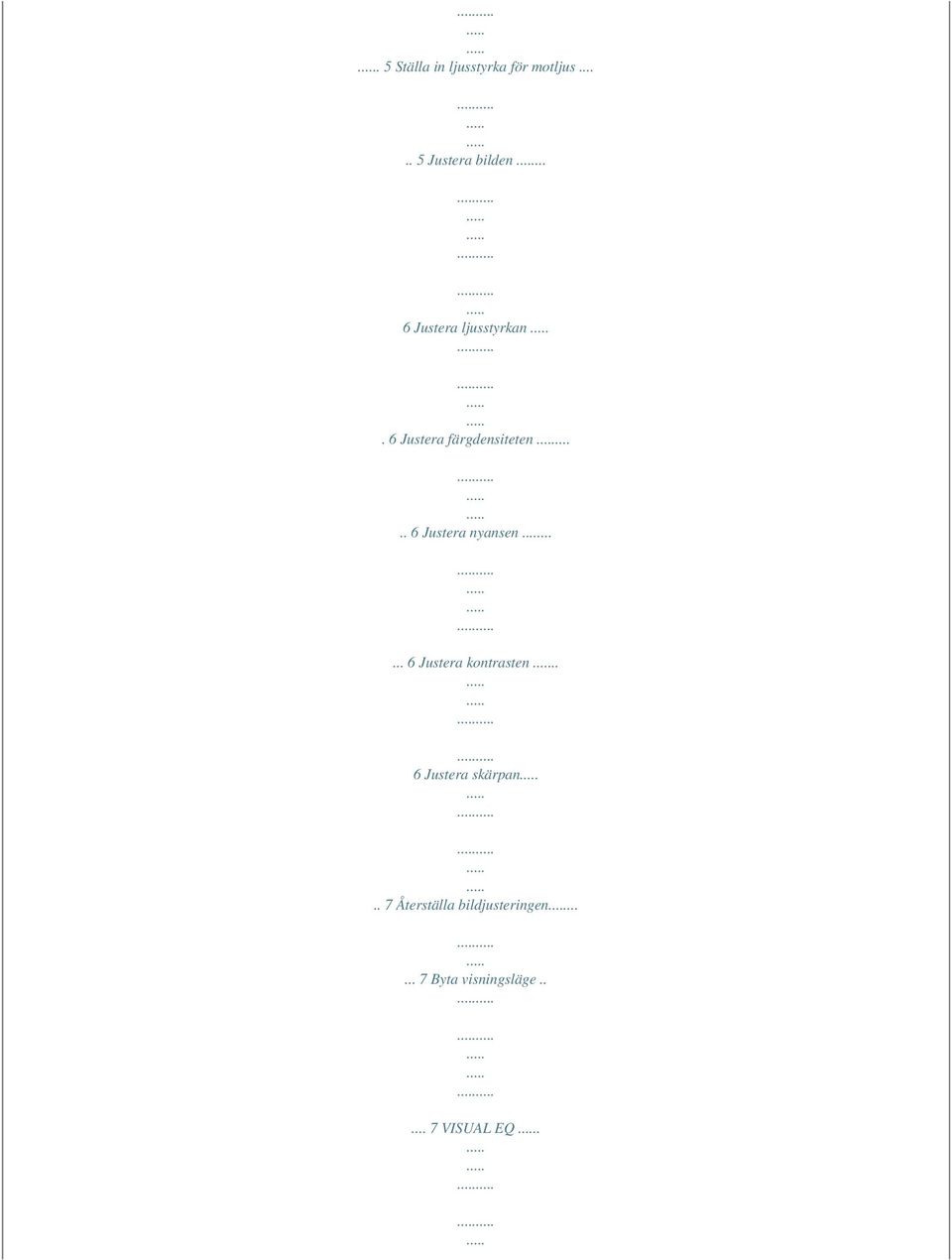

3 . 5 Ställa in ljusstyrka för motljus Justera bilden... 6 Justera ljusstyrkan. 6 Justera färgdensiteten Justera nyansen Justera kontrasten.. 6 Justera skärpan.. 7 Återställa bildjusteringen Byta visningsläge VISUAL EQ.

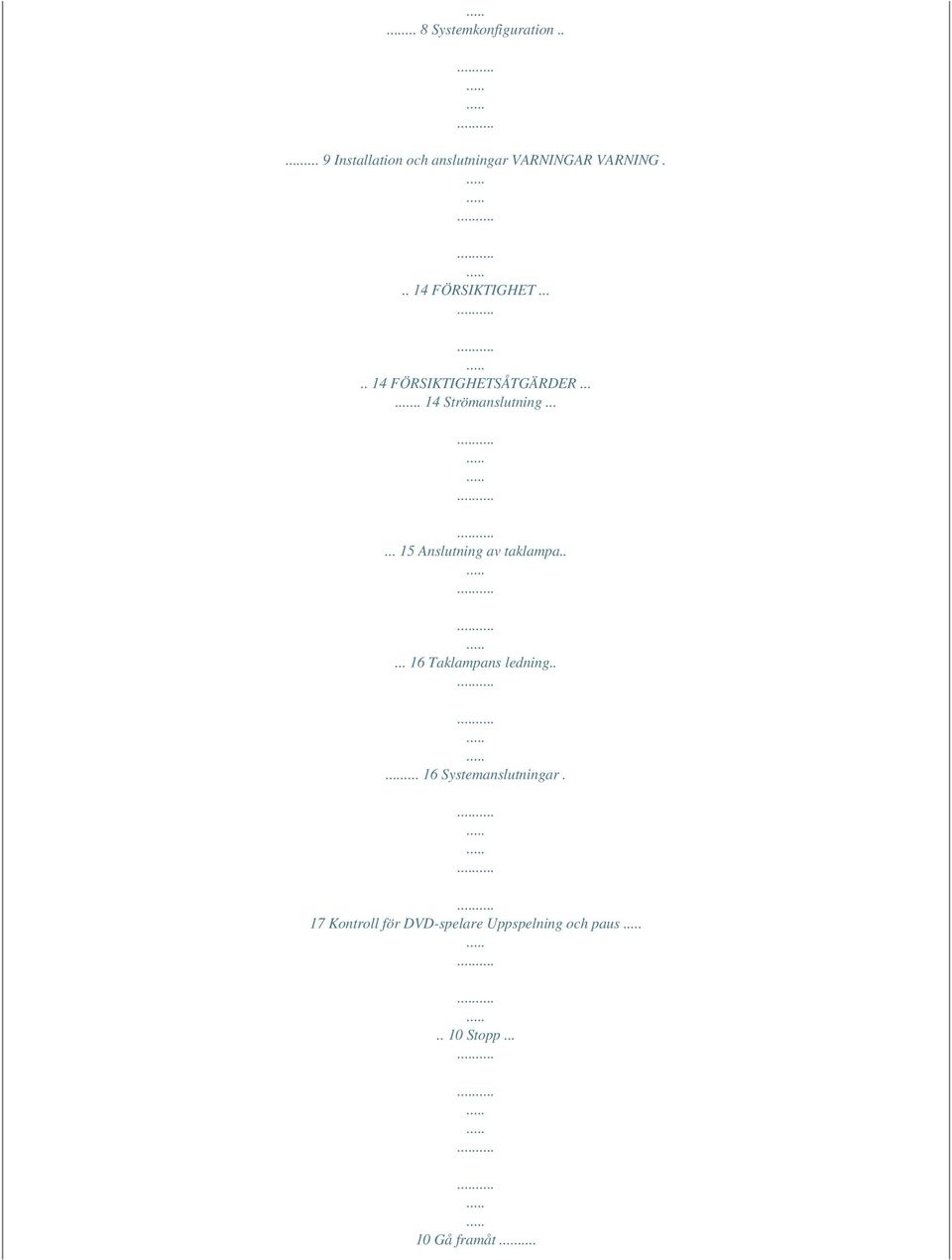

4 ... 8 Systemkonfiguration Installation och anslutningar VARNINGAR VARNING FÖRSIKTIGHET FÖRSIKTIGHETSÅTGÄRDER Strömanslutning Anslutning av taklampa Taklampans ledning Systemanslutningar. 17 Kontroll för DVD-spelare Uppspelning och paus.. 10 Stopp Gå framåt

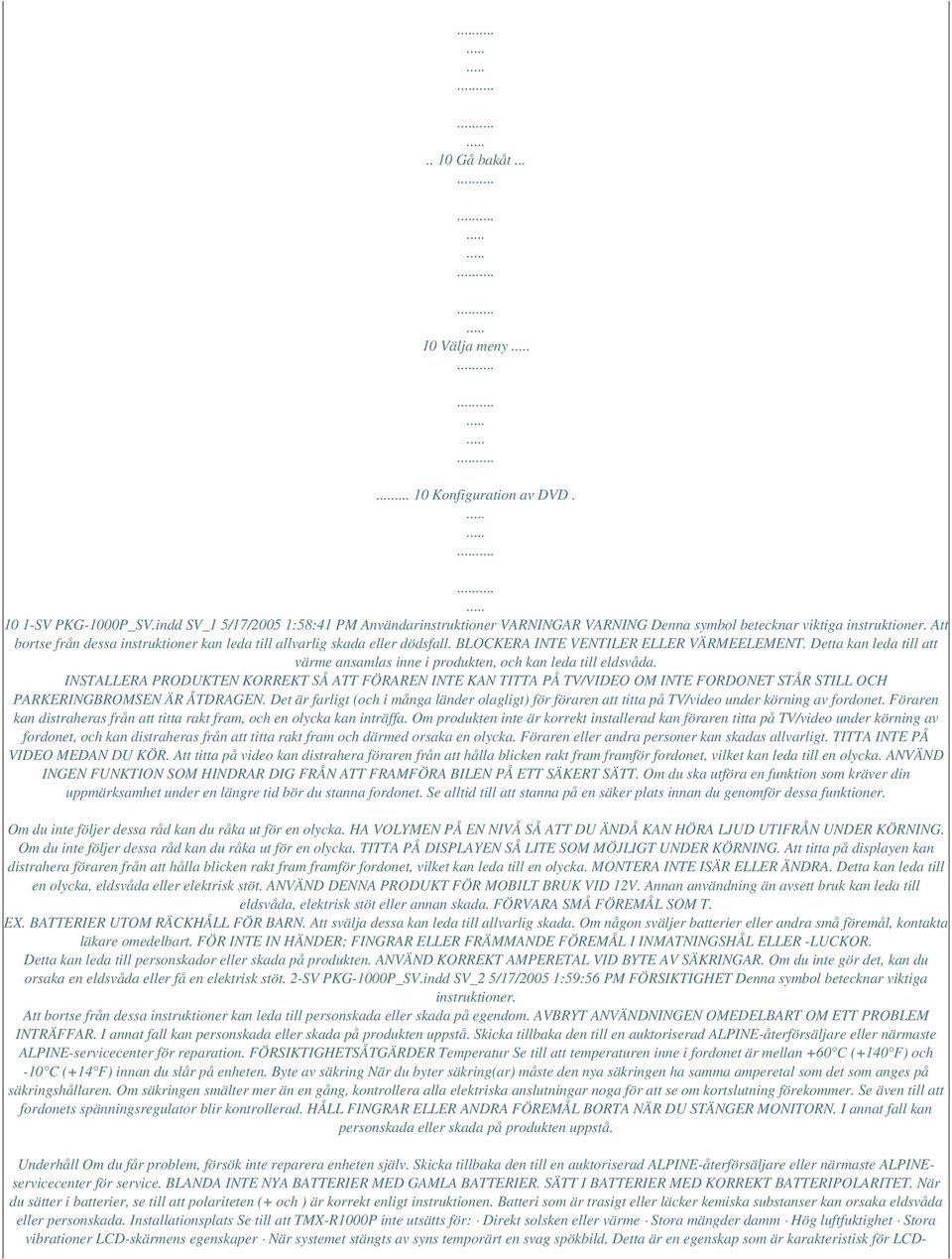

5 .. 10 Gå bakåt Välja meny Konfiguration av DVD SV PKG-1000P_SV.indd SV_1 5/17/2005 1:58:41 PM Användarinstruktioner VARNINGAR VARNING Denna symbol betecknar viktiga instruktioner. Att bortse från dessa instruktioner kan leda till allvarlig skada eller dödsfall. BLOCKERA INTE VENTILER ELLER VÄRMEELEMENT. Detta kan leda till att värme ansamlas inne i produkten, och kan leda till eldsvåda. INSTALLERA PRODUKTEN KORREKT SÅ ATT FÖRAREN INTE KAN TITTA PÅ TV/VIDEO OM INTE FORDONET STÅR STILL OCH PARKERINGBROMSEN ÄR ÅTDRAGEN. Det är farligt (och i många länder olagligt) för föraren att titta på TV/video under körning av fordonet. Föraren kan distraheras från att titta rakt fram, och en olycka kan inträffa. Om produkten inte är korrekt installerad kan föraren titta på TV/video under körning av fordonet, och kan distraheras från att titta rakt fram och därmed orsaka en olycka. Föraren eller andra personer kan skadas allvarligt. TITTA INTE PÅ VIDEO MEDAN DU KÖR. Att titta på video kan distrahera föraren från att hålla blicken rakt fram framför fordonet, vilket kan leda till en olycka. ANVÄND INGEN FUNKTION SOM HINDRAR DIG FRÅN ATT FRAMFÖRA BILEN PÅ ETT SÄKERT SÄTT. Om du ska utföra en funktion som kräver din uppmärksamhet under en längre tid bör du stanna fordonet. Se alltid till att stanna på en säker plats innan du genomför dessa funktioner. Om du inte följer dessa råd kan du råka ut för en olycka. HA VOLYMEN PÅ EN NIVÅ SÅ ATT DU ÄNDÅ KAN HÖRA LJUD UTIFRÅN UNDER KÖRNING. Om du inte följer dessa råd kan du råka ut för en olycka. TITTA PÅ DISPLAYEN SÅ LITE SOM MÖJLIGT UNDER KÖRNING. Att titta på displayen kan distrahera föraren från att hålla blicken rakt fram framför fordonet, vilket kan leda till en olycka. MONTERA INTE ISÄR ELLER ÄNDRA. Detta kan leda till en olycka, eldsvåda eller elektrisk stöt. ANVÄND DENNA PRODUKT FÖR MOBILT BRUK VID 12V. Annan användning än avsett bruk kan leda till eldsvåda, elektrisk stöt eller annan skada. FÖRVARA SMÅ FÖREMÅL SOM T. EX. BATTERIER UTOM RÄCKHÅLL FÖR BARN. Att svälja dessa kan leda till allvarlig skada. Om någon sväljer batterier eller andra små föremål, kontakta läkare omedelbart. FÖR INTE IN HÄNDER; FINGRAR ELLER FRÄMMANDE FÖREMÅL I INMATNINGSHÅL ELLER -LUCKOR. Detta kan leda till personskador eller skada på produkten. ANVÄND KORREKT AMPERETAL VID BYTE AV SÄKRINGAR. Om du inte gör det, kan du orsaka en eldsvåda eller få en elektrisk stöt. 2-SV PKG-1000P_SV.indd SV_2 5/17/2005 1:59:56 PM FÖRSIKTIGHET Denna symbol betecknar viktiga instruktioner. Att bortse från dessa instruktioner kan leda till personskada eller skada på egendom. AVBRYT ANVÄNDNINGEN OMEDELBART OM ETT PROBLEM INTRÄFFAR. I annat fall kan personskada eller skada på produkten uppstå. Skicka tillbaka den till en auktoriserad ALPINE-återförsäljare eller närmaste ALPINE-servicecenter för reparation. FÖRSIKTIGHETSÅTGÄRDER Temperatur Se till att temperaturen inne i fordonet är mellan +60 C (+140 F) och -10 C (+14 F) innan du slår på enheten. Byte av säkring När du byter säkring(ar) måste den nya säkringen ha samma amperetal som det som anges på säkringshållaren. Om säkringen smälter mer än en gång, kontrollera alla elektriska anslutningar noga för att se om kortslutning förekommer. Se även till att fordonets spänningsregulator blir kontrollerad. HÅLL FINGRAR ELLER ANDRA FÖREMÅL BORTA NÄR DU STÄNGER MONITORN. I annat fall kan personskada eller skada på produkten uppstå. Underhåll Om du får problem, försök inte reparera enheten själv. Skicka tillbaka den till en auktoriserad ALPINE-återförsäljare eller närmaste ALPINEservicecenter för service. BLANDA INTE NYA BATTERIER MED GAMLA BATTERIER. SÄTT I BATTERIER MED KORREKT BATTERIPOLARITET. När du sätter i batterier, se till att polariteten (+ och ) är korrekt enligt instruktionen. Batteri som är trasigt eller läcker kemiska substanser kan orsaka eldsvåda eller personskada. Installationsplats Se till att TMX-R1000P inte utsätts för: Direkt solsken eller värme Stora mängder damm Hög luftfuktighet Stora vibrationer LCD-skärmens egenskaper När systemet stängts av syns temporärt en svag spökbild. Detta är en egenskap som är karakteristisk för LCD-

6 teknologi, och är helt normalt. Vid kallt väder kan skärmen temporärt förlora kontrasten. Efter en kort uppvärmningsperiod återgår den till normalläge. LCD-skärmen tillverkas med extremt avancerad precisionsteknologi. Dess effektiva pixelförhållande är över 99,99%. Detta innebär att 0,01% av pixlarna antingen kan vara på hela tiden, eller av. Använda trådlösa hörlurar Om ACC eller monitorns strömkälla är avstängd, genereras ett högt ljud i hörlurarna. Var noga med att ta av dig de trådlösa hörlurarna innan du stänger av monitorn. 3-SV PKG-1000P_SV.indd SV_3 5/17/2005 1:59:57 PM LCD-skärm Monitorns funktioner Funktioner ALPINE TMX-R1000P har följande funktioner 10,2 tums bred VGA TFT Active Matrix Color LCDskärm (800 x 480) 3 AUX in / 1 AUX ut 1 fjärr in / 2 fjärr ut Frontpanelens knappar (OHM / DVD / DVD- HU / TV-kanalväljare) Visual EQ-lägen (FLAT (PLATT), NIGHT MOVIE (NATT), SOFT (MJUK), SHARP (SKARP), CONTRAST (KONTRAST)) Oberoende parameterinställning för varje AUX-ingång (Picture (Bild)/Visual EQ (Visuell utjämning)/audio Input Level (Nivå för ljudingång)/ Display Mode (Visningsläge)) Dimmer med 3 nivåer (HIGH (HÖG)/MID (MEDEL)/LOW (LÅG)) IR-sändare med kanalväljare för IR-hörlurar (A/B/ OFF (AV)) Strömbrytare för DVD Anpassat namn på OSD-displayens källa Taklampa med vit lysdiod Detta är en 10,2 tums bred VGA, Active Matrix LCDskärm.

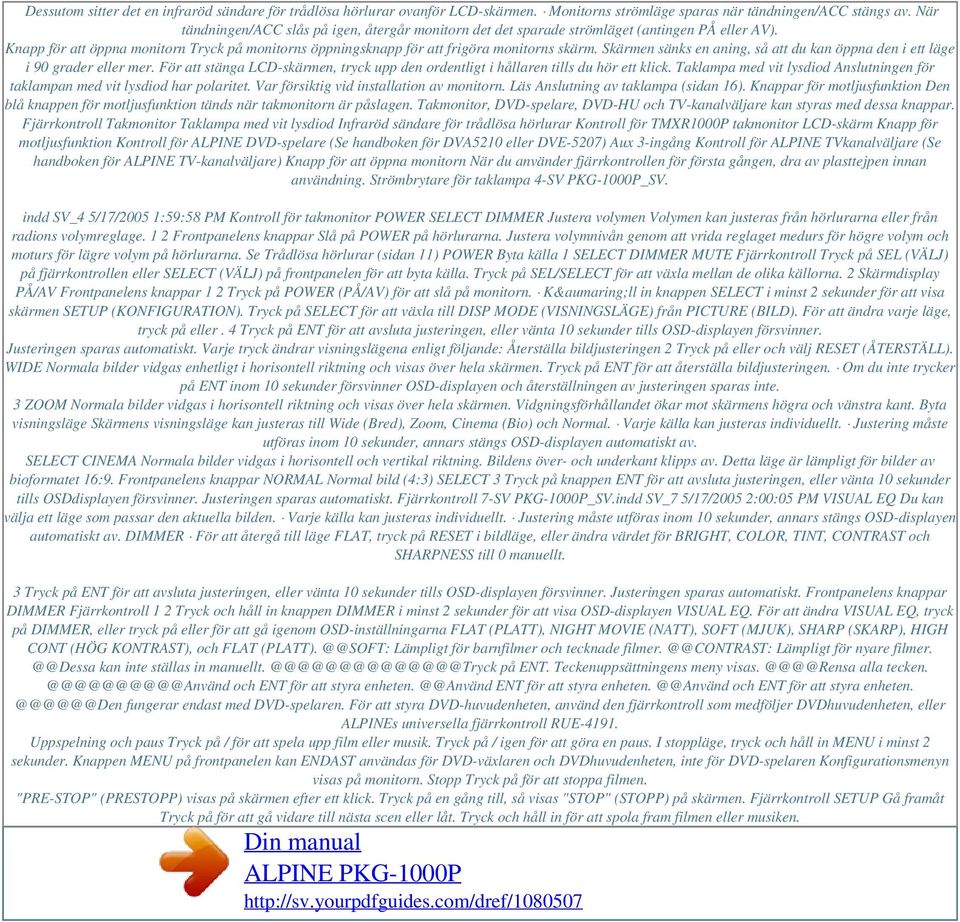

7 Dessutom sitter det en infraröd sändare för trådlösa hörlurar ovanför LCD-skärmen. Monitorns strömläge sparas när tändningen/acc stängs av. När tändningen/acc slås på igen, återgår monitorn det det sparade strömläget (antingen PÅ eller AV). Knapp för att öppna monitorn Tryck på monitorns öppningsknapp för att frigöra monitorns skärm. Skärmen sänks en aning, så att du kan öppna den i ett läge i 90 grader eller mer. För att stänga LCD-skärmen, tryck upp den ordentligt i hållaren tills du hör ett klick. Taklampa med vit lysdiod Anslutningen för taklampan med vit lysdiod har polaritet. Var försiktig vid installation av monitorn. Läs Anslutning av taklampa (sidan 16). Knappar för motljusfunktion Den blå knappen för motljusfunktion tänds när takmonitorn är påslagen. Takmonitor, DVD-spelare, DVD-HU och TV-kanalväljare kan styras med dessa knappar. Fjärrkontroll Takmonitor Taklampa med vit lysdiod Infraröd sändare för trådlösa hörlurar Kontroll för TMXR1000P takmonitor LCD-skärm Knapp för motljusfunktion Kontroll för ALPINE DVD-spelare (Se handboken för DVA5210 eller DVE-5207) Aux 3-ingång Kontroll för ALPINE TVkanalväljare (Se handboken för ALPINE TV-kanalväljare) Knapp för att öppna monitorn När du använder fjärrkontrollen för första gången, dra av plasttejpen innan användning. Strömbrytare för taklampa 4-SV PKG-1000P_SV. indd SV_4 5/17/2005 1:59:58 PM Kontroll för takmonitor POWER SELECT DIMMER Justera volymen Volymen kan justeras från hörlurarna eller från radions volymreglage. 1 2 Frontpanelens knappar Slå på POWER på hörlurarna. Justera volymnivån genom att vrida reglaget medurs för högre volym och moturs för lägre volym på hörlurarna. Se Trådlösa hörlurar (sidan 11) POWER Byta källa 1 SELECT DIMMER MUTE Fjärrkontroll Tryck på SEL (VÄLJ) på fjärrkontrollen eller SELECT (VÄLJ) på frontpanelen för att byta källa. Tryck på SEL/SELECT för att växla mellan de olika källorna. 2 Skärmdisplay PÅ/AV Frontpanelens knappar 1 2 Tryck på POWER (PÅ/AV) för att slå på monitorn. K&aumaring;ll in knappen SELECT i minst 2 sekunder för att visa skärmen SETUP (KONFIGURATION). Tryck på SELECT för att växla till DISP MODE (VISNINGSLÄGE) från PICTURE (BILD). För att ändra varje läge, tryck på eller. 4 Tryck på ENT för att avsluta justeringen, eller vänta 10 sekunder tills OSD-displayen försvinner. Justeringen sparas automatiskt. Varje tryck ändrar visningslägena enligt följande: Återställa bildjusteringen 2 Tryck på eller och välj RESET (ÅTERSTÄLL). WIDE Normala bilder vidgas enhetligt i horisontell riktning och visas över hela skärmen. Tryck på ENT för att återställa bildjusteringen. Om du inte trycker på ENT inom 10 sekunder försvinner OSD-displayen och återställningen av justeringen sparas inte. 3 ZOOM Normala bilder vidgas i horisontell riktning och visas över hela skärmen. Vidgningsförhållandet ökar mot skärmens högra och vänstra kant. Byta visningsläge Skärmens visningsläge kan justeras till Wide (Bred), Zoom, Cinema (Bio) och Normal. Varje källa kan justeras individuellt. Justering måste utföras inom 10 sekunder, annars stängs OSD-displayen automatiskt av. SELECT CINEMA Normala bilder vidgas i horisontell och vertikal riktning. Bildens över- och underkant klipps av. Detta läge är lämpligt för bilder av bioformatet 16:9. Frontpanelens knappar NORMAL Normal bild (4:3) SELECT 3 Tryck på knappen ENT för att avsluta justeringen, eller vänta 10 sekunder tills OSDdisplayen försvinner. Justeringen sparas automatiskt. Fjärrkontroll 7-SV PKG-1000P_SV.indd SV_7 5/17/2005 2:00:05 PM VISUAL EQ Du kan välja ett läge som passar den aktuella bilden. Varje källa kan justeras individuellt. Justering måste utföras inom 10 sekunder, annars stängs OSD-displayen automatiskt av. DIMMER För att återgå till läge FLAT, tryck på RESET i bildläge, eller ändra värdet för BRIGHT, COLOR, TINT, CONTRAST och SHARPNESS till 0 manuellt. 3 Tryck på ENT för att avsluta justeringen, eller vänta 10 sekunder tills OSD-displayen försvinner. Justeringen sparas automatiskt. Frontpanelens knappar DIMMER Fjärrkontroll 1 2 Tryck och håll in knappen DIMMER i minst 2 sekunder för att visa OSD-displayen VISUAL EQ. För att ändra VISUAL EQ, tryck på DIMMER, eller tryck på eller för att gå igenom OSD-inställningarna FLAT (PLATT), NIGHT MOVIE (NATT), SOFT (MJUK), SHARP (SKARP), HIGH CONT (HÖG KONTRAST), och FLAT Lämpligt för barnfilmer och tecknade Lämpligt för nyare kan inte ställas in på ENT. Teckenuppsättningens meny alla och ENT för att styra ENT för att styra och ENT för att styra fungerar endast med DVD-spelaren. För att styra DVD-huvudenheten, använd den fjärrkontroll som medföljer DVDhuvudenheten, eller ALPINEs universella fjärrkontroll RUE Uppspelning och paus Tryck på / för att spela upp film eller musik. Tryck på / igen för att göra en paus. I stoppläge, tryck och håll in MENU i minst 2 sekunder. Knappen MENU på frontpanelen kan ENDAST användas för DVD-växlaren och DVDhuvudenheten, inte för DVD-spelaren Konfigurationsmenyn visas på monitorn. Stopp Tryck på för att stoppa filmen. "PRE-STOP" (PRESTOPP) visas på skärmen efter ett klick. Tryck på en gång till, så visas "STOP" (STOPP) på skärmen. Fjärrkontroll SETUP Gå framåt Tryck på för att gå vidare till nästa scen eller låt. Tryck och håll in för att spola fram filmen eller musiken.

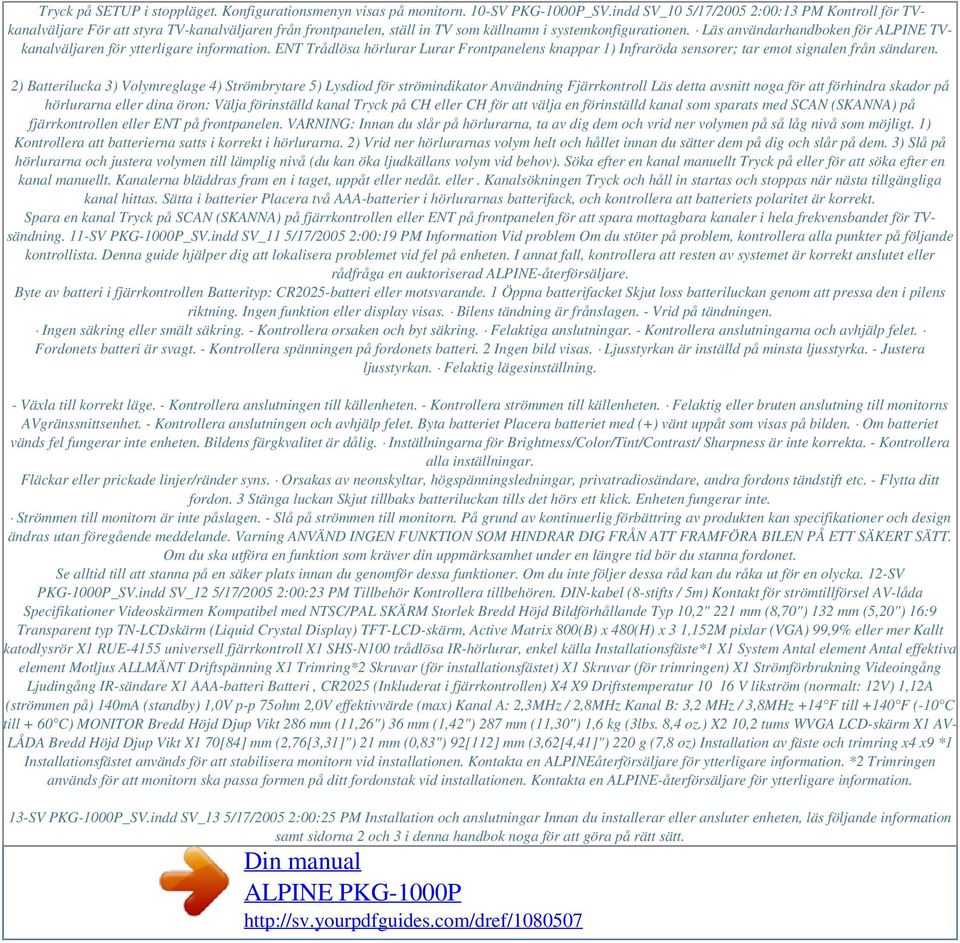

8 Tryck på SETUP i stoppläget. Konfigurationsmenyn visas på monitorn. 10-SV PKG-1000P_SV.indd SV_10 5/17/2005 2:00:13 PM Kontroll för TVkanalväljare För att styra TV-kanalväljaren från frontpanelen, ställ in TV som källnamn i systemkonfigurationen. Läs användarhandboken för ALPINE TVkanalväljaren för ytterligare information. ENT Trådlösa hörlurar Lurar Frontpanelens knappar 1) Infraröda sensorer; tar emot signalen från sändaren. 2) Batterilucka 3) Volymreglage 4) Strömbrytare 5) Lysdiod för strömindikator Användning Fjärrkontroll Läs detta avsnitt noga för att förhindra skador på hörlurarna eller dina öron: Välja förinställd kanal Tryck på CH eller CH för att välja en förinställd kanal som sparats med SCAN (SKANNA) på fjärrkontrollen eller ENT på frontpanelen. VARNING: Innan du slår på hörlurarna, ta av dig dem och vrid ner volymen på så låg nivå som möjligt. 1) Kontrollera att batterierna satts i korrekt i hörlurarna. 2) Vrid ner hörlurarnas volym helt och hållet innan du sätter dem på dig och slår på dem. 3) Slå på hörlurarna och justera volymen till lämplig nivå (du kan öka ljudkällans volym vid behov). Söka efter en kanal manuellt Tryck på eller för att söka efter en kanal manuellt. Kanalerna bläddras fram en i taget, uppåt eller nedåt. eller. Kanalsökningen Tryck och håll in startas och stoppas när nästa tillgängliga kanal hittas. Sätta i batterier Placera två AAA-batterier i hörlurarnas batterifack, och kontrollera att batteriets polaritet är korrekt. Spara en kanal Tryck på SCAN (SKANNA) på fjärrkontrollen eller ENT på frontpanelen för att spara mottagbara kanaler i hela frekvensbandet för TVsändning. 11-SV PKG-1000P_SV.indd SV_11 5/17/2005 2:00:19 PM Information Vid problem Om du stöter på problem, kontrollera alla punkter på följande kontrollista. Denna guide hjälper dig att lokalisera problemet vid fel på enheten. I annat fall, kontrollera att resten av systemet är korrekt anslutet eller rådfråga en auktoriserad ALPINE-återförsäljare. Byte av batteri i fjärrkontrollen Batterityp: CR2025-batteri eller motsvarande. 1 Öppna batterifacket Skjut loss batteriluckan genom att pressa den i pilens riktning. Ingen funktion eller display visas. Bilens tändning är frånslagen. - Vrid på tändningen. Ingen säkring eller smält säkring. - Kontrollera orsaken och byt säkring. Felaktiga anslutningar. - Kontrollera anslutningarna och avhjälp felet. Fordonets batteri är svagt. - Kontrollera spänningen på fordonets batteri. 2 Ingen bild visas. Ljusstyrkan är inställd på minsta ljusstyrka. - Justera ljusstyrkan. Felaktig lägesinställning. - Växla till korrekt läge. - Kontrollera anslutningen till källenheten. - Kontrollera strömmen till källenheten. Felaktig eller bruten anslutning till monitorns AVgränssnittsenhet. - Kontrollera anslutningen och avhjälp felet. Byta batteriet Placera batteriet med (+) vänt uppåt som visas på bilden. Om batteriet vänds fel fungerar inte enheten. Bildens färgkvalitet är dålig. Inställningarna för Brightness/Color/Tint/Contrast/ Sharpness är inte korrekta. - Kontrollera alla inställningar. Fläckar eller prickade linjer/ränder syns. Orsakas av neonskyltar, högspänningsledningar, privatradiosändare, andra fordons tändstift etc. - Flytta ditt fordon. 3 Stänga luckan Skjut tillbaks batteriluckan tills det hörs ett klick. Enheten fungerar inte. Strömmen till monitorn är inte påslagen. - Slå på strömmen till monitorn. På grund av kontinuerlig förbättring av produkten kan specifikationer och design ändras utan föregående meddelande. Varning ANVÄND INGEN FUNKTION SOM HINDRAR DIG FRÅN ATT FRAMFÖRA BILEN PÅ ETT SÄKERT SÄTT. Om du ska utföra en funktion som kräver din uppmärksamhet under en längre tid bör du stanna fordonet. Se alltid till att stanna på en säker plats innan du genomför dessa funktioner. Om du inte följer dessa råd kan du råka ut för en olycka. 12-SV PKG-1000P_SV.indd SV_12 5/17/2005 2:00:23 PM Tillbehör Kontrollera tillbehören. DIN-kabel (8-stifts / 5m) Kontakt för strömtillförsel AV-låda Specifikationer Videoskärmen Kompatibel med NTSC/PAL SKÄRM Storlek Bredd Höjd Bildförhållande Typ 10,2" 221 mm (8,70") 132 mm (5,20") 16:9 Transparent typ TN-LCDskärm (Liquid Crystal Display) TFT-LCD-skärm, Active Matrix 800(B) x 480(H) x 3 1,152M pixlar (VGA) 99,9% eller mer Kallt katodlysrör X1 RUE-4155 universell fjärrkontroll X1 SHS-N100 trådlösa IR-hörlurar, enkel källa Installationsfäste*1 X1 System Antal element Antal effektiva element Motljus ALLMÄNT Driftspänning X1 Trimring*2 Skruvar (för installationsfästet) X1 Skruvar (för trimringen) X1 Strömförbrukning Videoingång Ljudingång IR-sändare X1 AAA-batteri Batteri, CR2025 (Inkluderat i fjärrkontrollen) X4 X9 Driftstemperatur V likström (normalt: 12V) 1,12A (strömmen på) 140mA (standby) 1,0V p-p 75ohm 2,0V effektivvärde (max) Kanal A: 2,3MHz / 2,8MHz Kanal B: 3,2 MHz / 3,8MHz +14 F till +140 F (-10 C till + 60 C) MONITOR Bredd Höjd Djup Vikt 286 mm (11,26") 36 mm (1,42") 287 mm (11,30") 1,6 kg (3lbs. 8,4 oz.) X2 10,2 tums WVGA LCD-skärm X1 AV- LÅDA Bredd Höjd Djup Vikt X1 70[84] mm (2,76[3,31]") 21 mm (0,83") 92[112] mm (3,62[4,41]") 220 g (7,8 oz) Installation av fäste och trimring x4 x9 *1 Installationsfästet används för att stabilisera monitorn vid installationen. Kontakta en ALPINEåterförsäljare för ytterligare information. *2 Trimringen används för att monitorn ska passa formen på ditt fordonstak vid installationen. Kontakta en ALPINE-återförsäljare för ytterligare information. 13-SV PKG-1000P_SV.indd SV_13 5/17/2005 2:00:25 PM Installation och anslutningar Innan du installerar eller ansluter enheten, läs följande information samt sidorna 2 och 3 i denna handbok noga för att göra på rätt sätt.

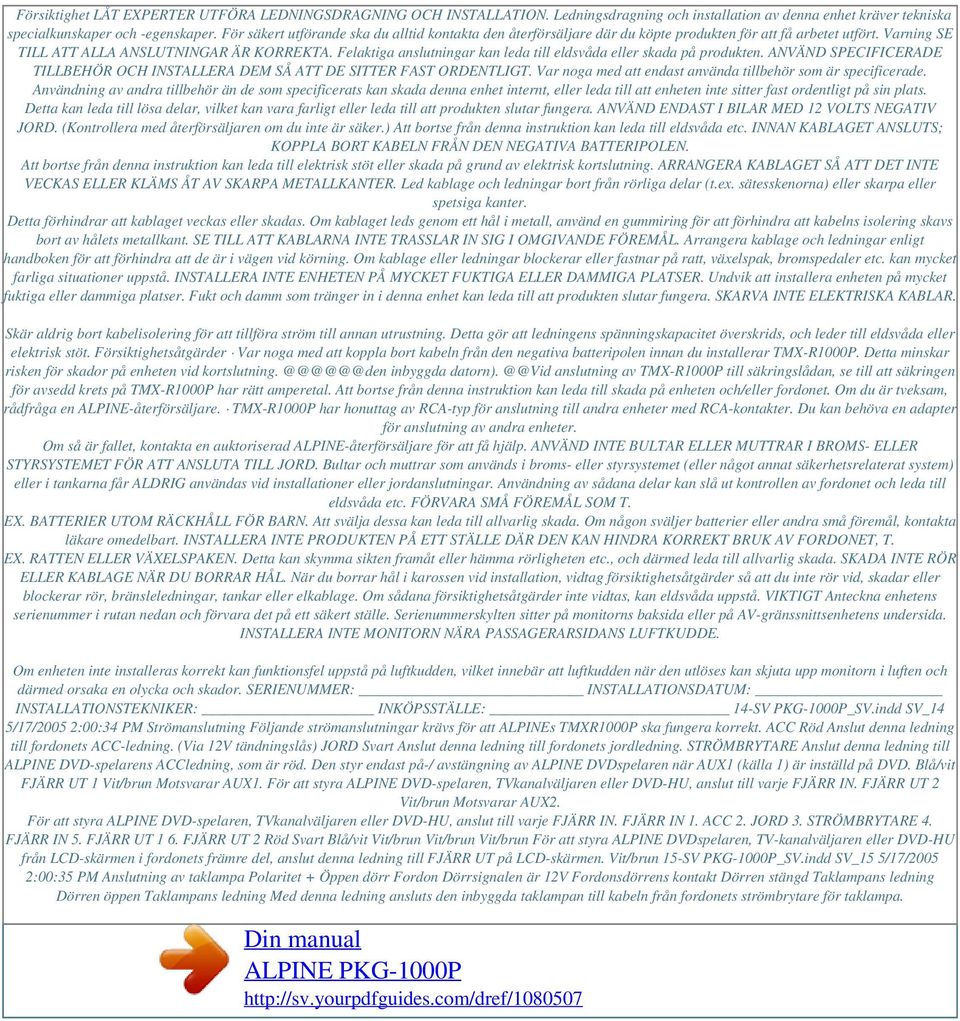

9 Försiktighet LÅT EXPERTER UTFÖRA LEDNINGSDRAGNING OCH INSTALLATION. Ledningsdragning och installation av denna enhet kräver tekniska specialkunskaper och -egenskaper. För säkert utförande ska du alltid kontakta den återförsäljare där du köpte produkten för att få arbetet utfört. Varning SE TILL ATT ALLA ANSLUTNINGAR ÄR KORREKTA. Felaktiga anslutningar kan leda till eldsvåda eller skada på produkten. ANVÄND SPECIFICERADE TILLBEHÖR OCH INSTALLERA DEM SÅ ATT DE SITTER FAST ORDENTLIGT. Var noga med att endast använda tillbehör som är specificerade. Användning av andra tillbehör än de som specificerats kan skada denna enhet internt, eller leda till att enheten inte sitter fast ordentligt på sin plats. Detta kan leda till lösa delar, vilket kan vara farligt eller leda till att produkten slutar fungera. ANVÄND ENDAST I BILAR MED 12 VOLTS NEGATIV JORD. (Kontrollera med återförsäljaren om du inte är säker.) Att bortse från denna instruktion kan leda till eldsvåda etc. INNAN KABLAGET ANSLUTS; KOPPLA BORT KABELN FRÅN DEN NEGATIVA BATTERIPOLEN. Att bortse från denna instruktion kan leda till elektrisk stöt eller skada på grund av elektrisk kortslutning. ARRANGERA KABLAGET SÅ ATT DET INTE VECKAS ELLER KLÄMS ÅT AV SKARPA METALLKANTER. Led kablage och ledningar bort från rörliga delar (t.ex. sätesskenorna) eller skarpa eller spetsiga kanter. Detta förhindrar att kablaget veckas eller skadas. Om kablaget leds genom ett hål i metall, använd en gummiring för att förhindra att kabelns isolering skavs bort av hålets metallkant. SE TILL ATT KABLARNA INTE TRASSLAR IN SIG I OMGIVANDE FÖREMÅL. Arrangera kablage och ledningar enligt handboken för att förhindra att de är i vägen vid körning. Om kablage eller ledningar blockerar eller fastnar på ratt, växelspak, bromspedaler etc. kan mycket farliga situationer uppstå. INSTALLERA INTE ENHETEN PÅ MYCKET FUKTIGA ELLER DAMMIGA PLATSER. Undvik att installera enheten på mycket fuktiga eller dammiga platser. Fukt och damm som tränger in i denna enhet kan leda till att produkten slutar fungera. SKARVA INTE ELEKTRISKA KABLAR. Skär aldrig bort kabelisolering för att tillföra ström till annan utrustning. Detta gör att ledningens spänningskapacitet överskrids, och leder till eldsvåda eller elektrisk stöt. Försiktighetsåtgärder Var noga med att koppla bort kabeln från den negativa batteripolen innan du installerar TMX-R1000P. Detta minskar risken för skador på enheten vid inbyggda anslutning av TMX-R1000P till säkringslådan, se till att säkringen för avsedd krets på TMX-R1000P har rätt amperetal. Att bortse från denna instruktion kan leda till skada på enheten och/eller fordonet. Om du är tveksam, rådfråga en ALPINE-återförsäljare. TMX-R1000P har honuttag av RCA-typ för anslutning till andra enheter med RCA-kontakter. Du kan behöva en adapter för anslutning av andra enheter. Om så är fallet, kontakta en auktoriserad ALPINE-återförsäljare för att få hjälp. ANVÄND INTE BULTAR ELLER MUTTRAR I BROMS- ELLER STYRSYSTEMET FÖR ATT ANSLUTA TILL JORD. Bultar och muttrar som används i broms- eller styrsystemet (eller något annat säkerhetsrelaterat system) eller i tankarna får ALDRIG användas vid installationer eller jordanslutningar. Användning av sådana delar kan slå ut kontrollen av fordonet och leda till eldsvåda etc. FÖRVARA SMÅ FÖREMÅL SOM T. EX. BATTERIER UTOM RÄCKHÅLL FÖR BARN. Att svälja dessa kan leda till allvarlig skada. Om någon sväljer batterier eller andra små föremål, kontakta läkare omedelbart. INSTALLERA INTE PRODUKTEN PÅ ETT STÄLLE DÄR DEN KAN HINDRA KORREKT BRUK AV FORDONET, T. EX. RATTEN ELLER VÄXELSPAKEN. Detta kan skymma sikten framåt eller hämma rörligheten etc., och därmed leda till allvarlig skada. SKADA INTE RÖR ELLER KABLAGE NÄR DU BORRAR HÅL. När du borrar hål i karossen vid installation, vidtag försiktighetsåtgärder så att du inte rör vid, skadar eller blockerar rör, bränsleledningar, tankar eller elkablage. Om sådana försiktighetsåtgärder inte vidtas, kan eldsvåda uppstå. VIKTIGT Anteckna enhetens serienummer i rutan nedan och förvara det på ett säkert ställe. Serienummerskylten sitter på monitorns baksida eller på AV-gränssnittsenhetens undersida. INSTALLERA INTE MONITORN NÄRA PASSAGERARSIDANS LUFTKUDDE. Om enheten inte installeras korrekt kan funktionsfel uppstå på luftkudden, vilket innebär att luftkudden när den utlöses kan skjuta upp monitorn i luften och därmed orsaka en olycka och skador. SERIENUMMER: INSTALLATIONSDATUM: INSTALLATIONSTEKNIKER: INKÖPSSTÄLLE: 14-SV PKG-1000P_SV.indd SV_14 5/17/2005 2:00:34 PM Strömanslutning Följande strömanslutningar krävs för att ALPINEs TMXR1000P ska fungera korrekt. ACC Röd Anslut denna ledning till fordonets ACC-ledning. (Via 12V tändningslås) JORD Svart Anslut denna ledning till fordonets jordledning. STRÖMBRYTARE Anslut denna ledning till ALPINE DVD-spelarens ACCledning, som är röd. Den styr endast på-/ avstängning av ALPINE DVDspelaren när AUX1 (källa 1) är inställd på DVD. Blå/vit FJÄRR UT 1 Vit/brun Motsvarar AUX1. För att styra ALPINE DVD-spelaren, TVkanalväljaren eller DVD-HU, anslut till varje FJÄRR IN. FJÄRR UT 2 Vit/brun Motsvarar AUX2. För att styra ALPINE DVD-spelaren, TVkanalväljaren eller DVD-HU, anslut till varje FJÄRR IN. FJÄRR IN 1. ACC 2. JORD 3. STRÖMBRYTARE 4. FJÄRR IN 5. FJÄRR UT 1 6. FJÄRR UT 2 Röd Svart Blå/vit Vit/brun Vit/brun Vit/brun För att styra ALPINE DVDspelaren, TV-kanalväljaren eller DVD-HU från LCD-skärmen i fordonets främre del, anslut denna ledning till FJÄRR UT på LCD-skärmen. Vit/brun 15-SV PKG-1000P_SV.indd SV_15 5/17/2005 2:00:35 PM Anslutning av taklampa Polaritet + Öppen dörr Fordon Dörrsignalen är 12V Fordonsdörrens kontakt Dörren stängd Taklampans ledning Dörren öppen Taklampans ledning Med denna ledning ansluts den inbyggda taklampan till kabeln från fordonets strömbrytare för taklampa.

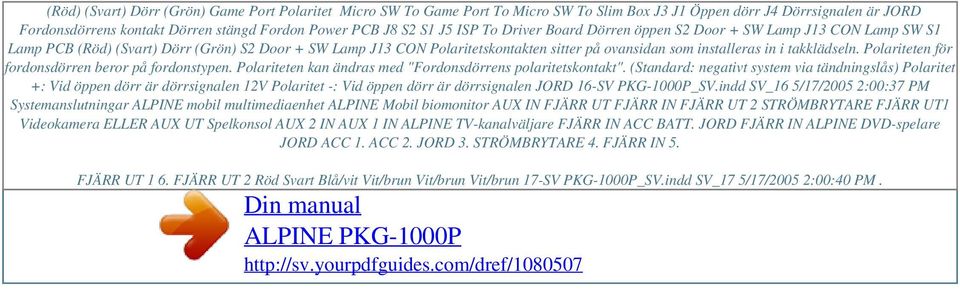

10 Powered by TCPDF ( (Röd) (Svart) Dörr (Grön) Game Port Polaritet Micro SW To Game Port To Micro SW To Slim Box J3 J1 Öppen dörr J4 Dörrsignalen är JORD Fordonsdörrens kontakt Dörren stängd Fordon Power PCB J8 S2 S1 J5 ISP To Driver Board Dörren öppen S2 Door + SW Lamp J13 CON Lamp SW S1 Lamp PCB (Röd) (Svart) Dörr (Grön) S2 Door + SW Lamp J13 CON Polaritetskontakten sitter på ovansidan som installeras in i takklädseln. Polariteten för fordonsdörren beror på fordonstypen. Polariteten kan ändras med "Fordonsdörrens polaritetskontakt". (Standard: negativt system via tändningslås) Polaritet +: Vid öppen dörr är dörrsignalen 12V Polaritet -: Vid öppen dörr är dörrsignalen JORD 16-SV PKG-1000P_SV.indd SV_16 5/17/2005 2:00:37 PM Systemanslutningar ALPINE mobil multimediaenhet ALPINE Mobil biomonitor AUX IN FJÄRR UT FJÄRR IN FJÄRR UT 2 STRÖMBRYTARE FJÄRR UT1 Videokamera ELLER AUX UT Spelkonsol AUX 2 IN AUX 1 IN ALPINE TV-kanalväljare FJÄRR IN ACC BATT. JORD FJÄRR IN ALPINE DVD-spelare JORD ACC 1. ACC 2. JORD 3. STRÖMBRYTARE 4. FJÄRR IN 5. FJÄRR UT 1 6. FJÄRR UT 2 Röd Svart Blå/vit Vit/brun Vit/brun Vit/brun 17-SV PKG-1000P_SV.indd SV_17 5/17/2005 2:00:40 PM.
