Duschkabin. Instruktioner för installation och användning. Förberedelser. Rengöring och Underhåll DR-RT1202

Transkript

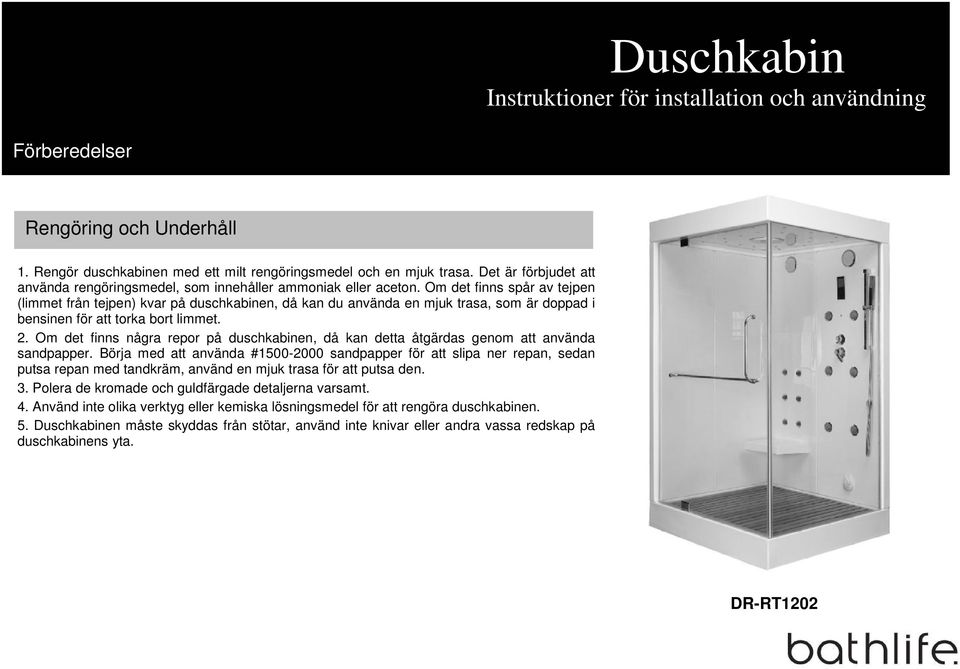

1 Duschkabin Instruktioner för installation och användning Förberedelser Rengöring och Underhåll 1. Rengör duschkabinen med ett milt rengöringsmedel och en mjuk trasa. Det är förbjudet att använda rengöringsmedel, som innehåller ammoniak eller aceton. Om det finns spår av tejpen (limmet från tejpen) kvar på duschkabinen, då kan du använda en mjuk trasa, som är doppad i bensinen för att torka bort limmet. 2. Om det finns några repor på duschkabinen, då kan detta åtgärdas genom att använda sandpapper. Börja med att använda # sandpapper för att slipa ner repan, sedan putsa repan med tandkräm, använd en mjuk trasa för att putsa den. 3. Polera de kromade och guldfärgade detaljerna varsamt. 4. Använd inte olika verktyg eller kemiska lösningsmedel för att rengöra duschkabinen. 5. Duschkabinen måste skyddas från stötar, använd inte knivar eller andra vassa redskap på duschkabinens yta. DR-RT1202

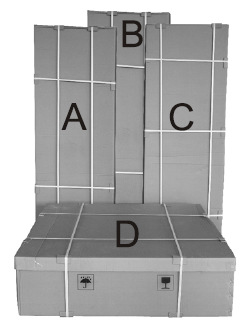

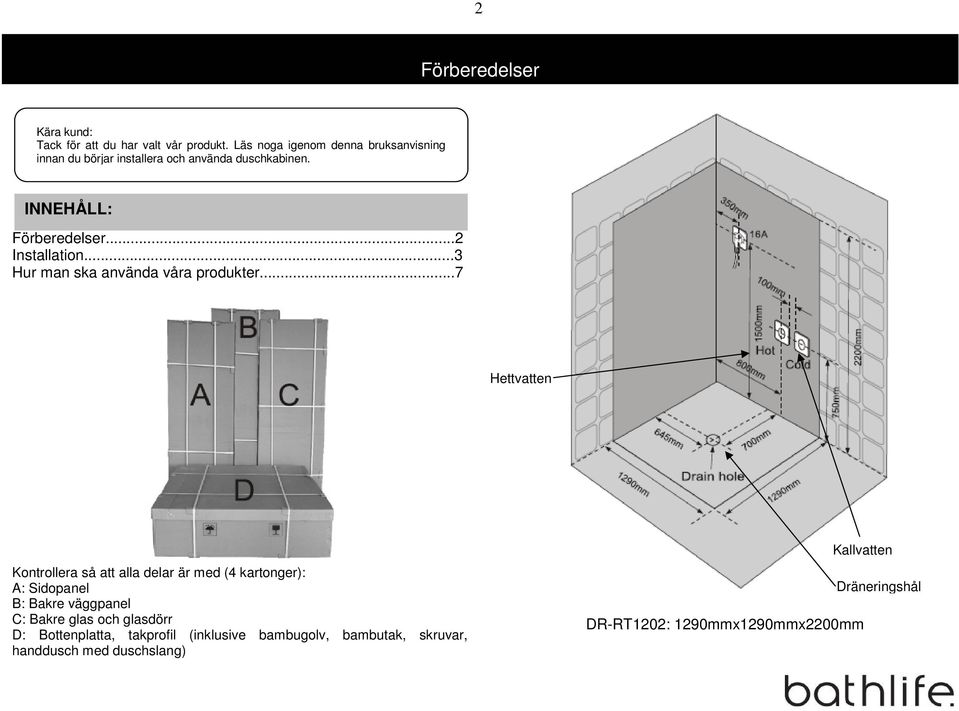

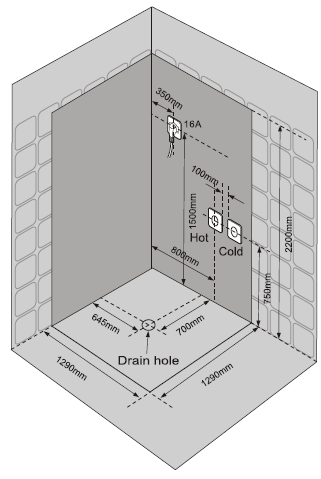

2 2 Förberedelser Kära kund: Tack för att du har valt vår produkt. Läs noga igenom denna bruksanvisning innan du börjar installera och använda duschkabinen. INNEHÅLL: Förberedelser...2 Installation...3 Hur man ska använda våra produkter...7 Hettvatten Kontrollera så att alla delar är med (4 kartonger): A: Sidopanel B: Bakre väggpanel C: Bakre glas och glasdörr D: Bottenplatta, takprofil (inklusive bambugolv, bambutak, skruvar, handdusch med duschslang) Kallvatten DR-RT1202: 1290mmx1290mmx2200mm Dräneringshål

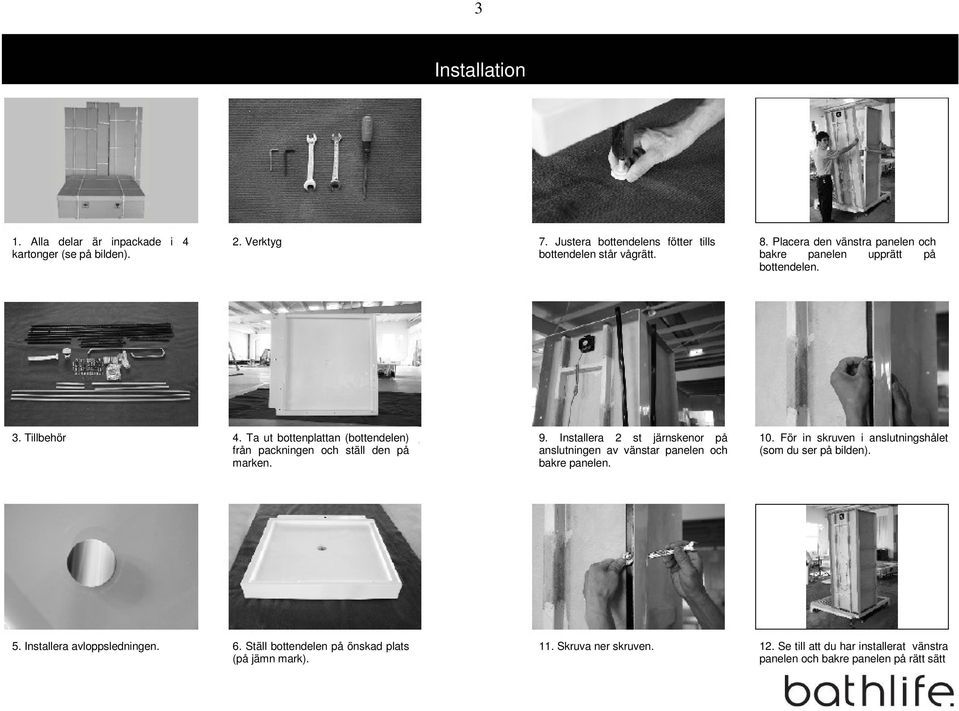

3 3 Installation 1. Alla delar är inpackade i 4 kartonger (se på bilden). 2. Verktyg 7. Justera bottendelens fötter tills bottendelen står vågrätt. 8. Placera den vänstra panelen och bakre panelen upprätt på bottendelen. 3. Tillbehör 4. Ta ut bottenplattan (bottendelen) från packningen och ställ den på marken. 9. Installera 2 st järnskenor på anslutningen av vänstar panelen och bakre panelen. 10. För in skruven i anslutningshålet (som du ser på bilden). 5. Installera avloppsledningen. 6. Ställ bottendelen på önskad plats (på jämn mark). 11. Skruva ner skruven. 12. Se till att du har installerat vänstra panelen och bakre panelen på rätt sätt

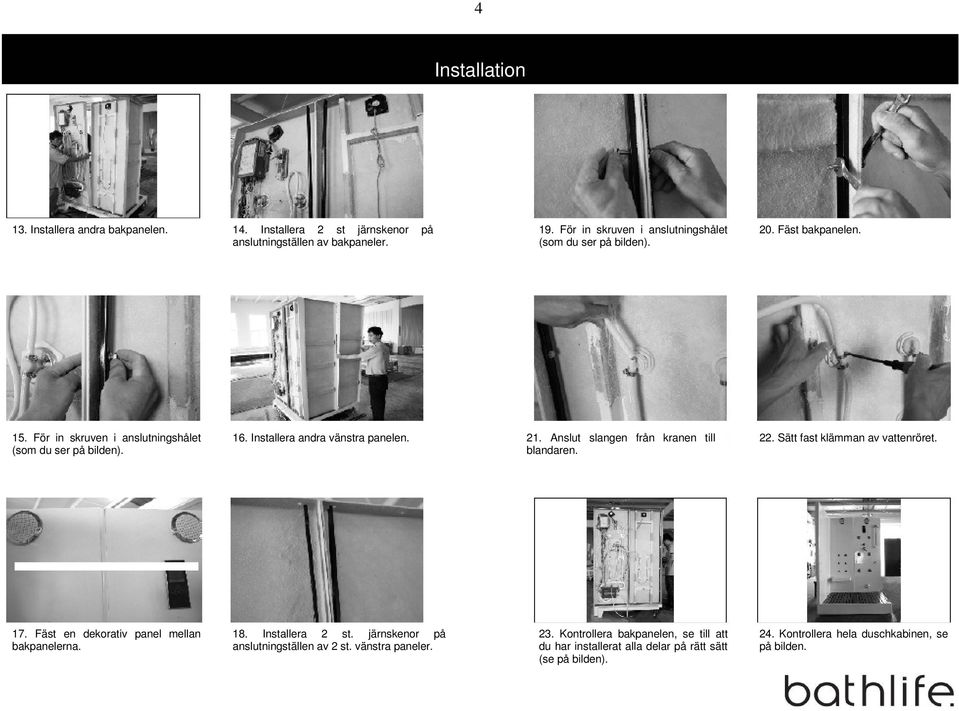

4 4 Installation 13. Installera andra bakpanelen. 14. Installera 2 st järnskenor på anslutningställen av bakpaneler. 19. För in skruven i anslutningshålet (som du ser på bilden). 20. Fäst bakpanelen. 15. För in skruven i anslutningshålet (som du ser på bilden). 16. Installera andra vänstra panelen. 21. Anslut slangen från kranen till blandaren. 22. Sätt fast klämman av vattenröret. 17. Fäst en dekorativ panel mellan bakpanelerna. 18. Installera 2 st. järnskenor på anslutningställen av 2 st. vänstra paneler. 23. Kontrollera bakpanelen, se till att du har installerat alla delar på rätt sätt (se på bilden). 24. Kontrollera hela duschkabinen, se på bilden.

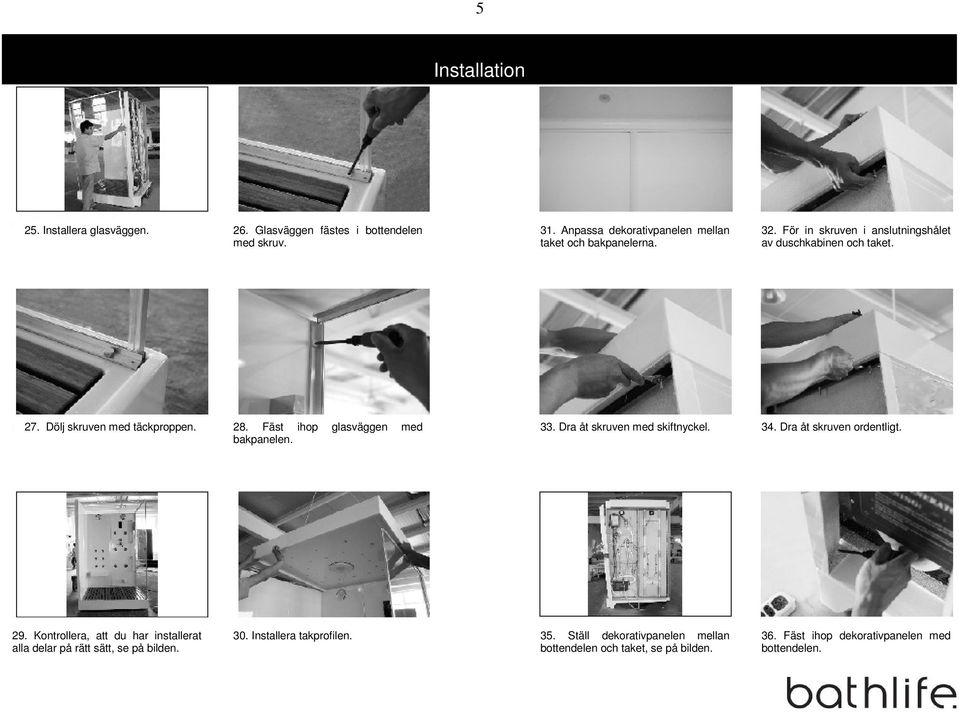

5 5 Installation 25. Installera glasväggen. 26. Glasväggen fästes i bottendelen med skruv. 31. Anpassa dekorativpanelen mellan taket och bakpanelerna. 32. För in skruven i anslutningshålet av duschkabinen och taket. 27. Dölj skruven med täckproppen. 28. Fäst ihop glasväggen med bakpanelen. 33. Dra åt skruven med skiftnyckel. 34. Dra åt skruven ordentligt. 29. Kontrollera, att du har installerat alla delar på rätt sätt, se på bilden. 30. Installera takprofilen. 35. Ställ dekorativpanelen mellan bottendelen och taket, se på bilden. 36. Fäst ihop dekorativpanelen med bottendelen.

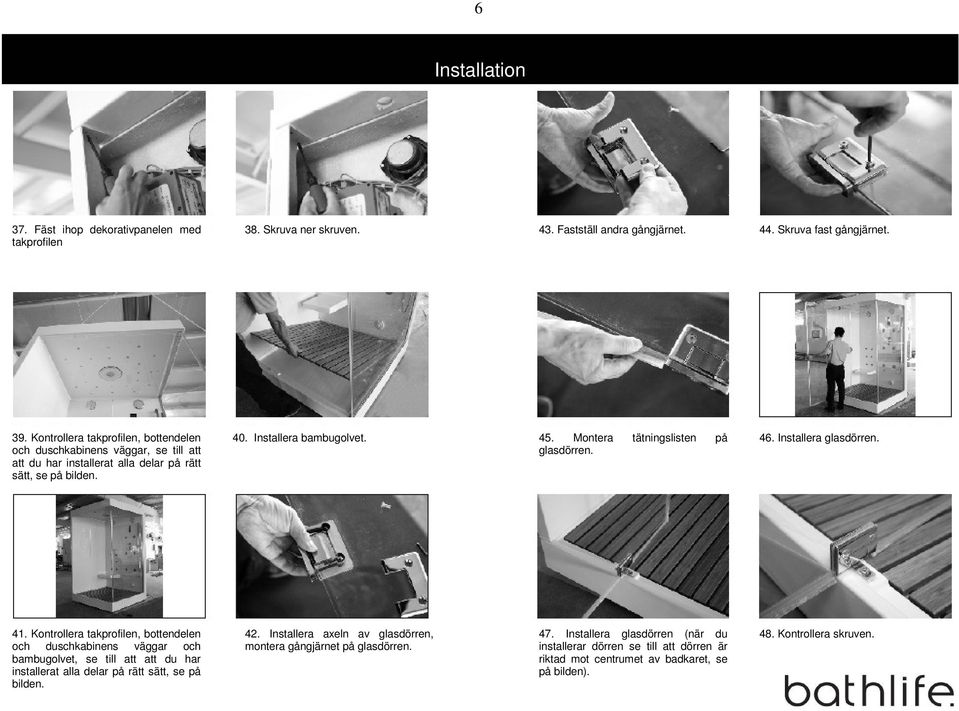

6 6 Installation 37. Fäst ihop dekorativpanelen med takprofilen 38. Skruva ner skruven. 43. Fastställ andra gångjärnet. 44. Skruva fast gångjärnet. 39. Kontrollera takprofilen, bottendelen och duschkabinens väggar, se till att att du har installerat alla delar på rätt sätt, se på bilden. 40. Installera bambugolvet. 45. Montera tätningslisten på glasdörren. 46. Installera glasdörren. 41. Kontrollera takprofilen, bottendelen och duschkabinens väggar och bambugolvet, se till att att du har installerat alla delar på rätt sätt, se på bilden. 42. Installera axeln av glasdörren, montera gångjärnet på glasdörren. 47. Installera glasdörren (när du installerar dörren se till att dörren är riktad mot centrumet av badkaret, se på bilden). 48. Kontrollera skruven.

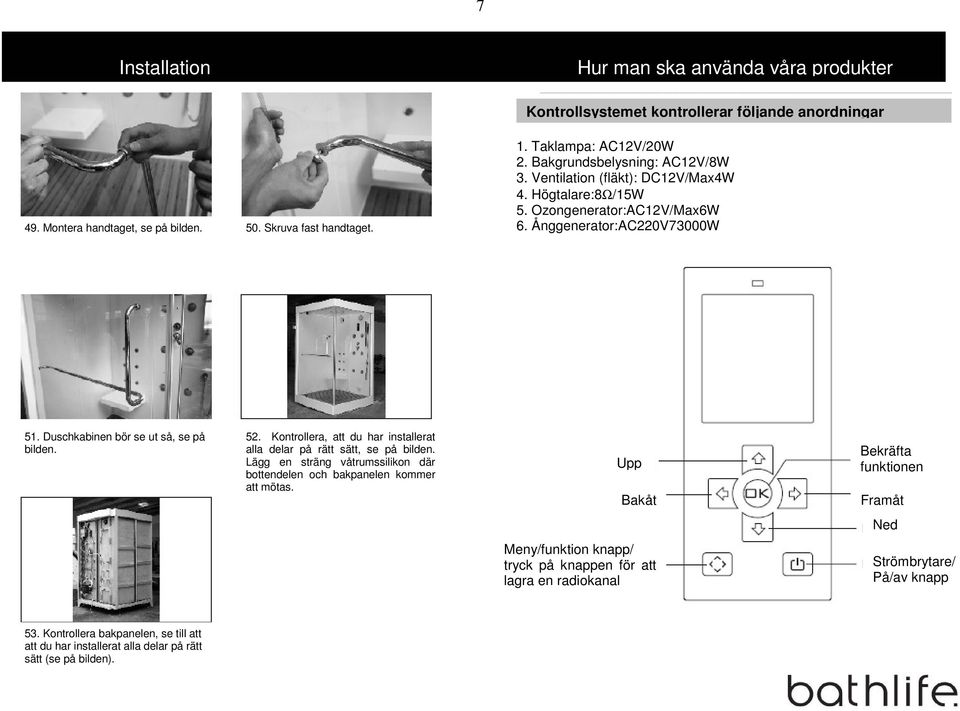

7 7 Installation Hur man ska använda våra produkter Kontrollsystemet kontrollerar följande anordningar 49. Montera handtaget, se på bilden. 50. Skruva fast handtaget. 1. Taklampa: AC12V/20W 2. Bakgrundsbelysning: AC12V/8W 3. Ventilation (fläkt): DC12V/Max4W 4. Högtalare:8Ω/15W 5. Ozongenerator:AC12V/Max6W 6. Ånggenerator:AC220V73000W 51. Duschkabinen bör se ut så, se på bilden. 52. Kontrollera, att du har installerat alla delar på rätt sätt, se på bilden. Lägg en sträng våtrumssilikon där bottendelen och bakpanelen kommer att mötas. Upp Bakåt Bekräfta funktionen Framåt Ned Meny/funktion knapp/ tryck på knappen för att lagra en radiokanal Strömbrytare/ På/av knapp 53. Kontrollera bakpanelen, se till att att du har installerat alla delar på rätt sätt (se på bilden).

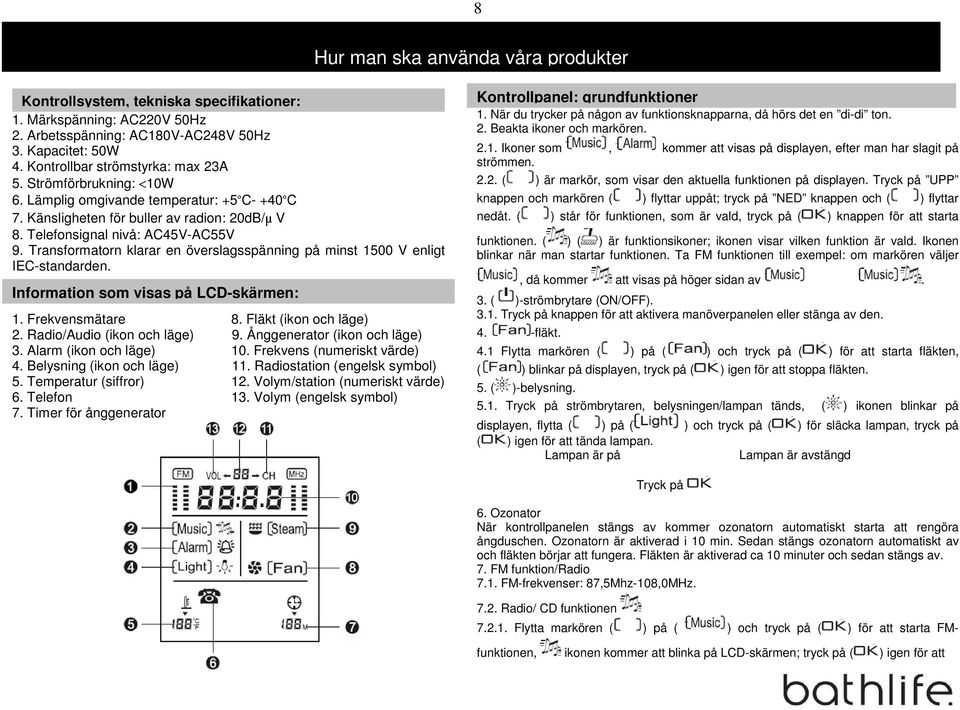

8 8 Hur man ska använda våra produkter Kontrollsystem, tekniska specifikationer: 1. Märkspänning: AC220V 50Hz 2. Arbetsspänning: AC180V-AC248V 50Hz 3. Kapacitet: 50W 4. Kontrollbar strömstyrka: max 23A 5. Strömförbrukning: <10W 6. Lämplig omgivande temperatur: +5 C- +40 C 7. Känsligheten för buller av radion: 20dB/µ V 8. Telefonsignal nivå: AC45V-AC55V 9. Transformatorn klarar en överslagsspänning på minst 1500 V enligt IEC-standarden. Information som visas på LCD-skärmen: 1. Frekvensmätare 8. Fläkt (ikon och läge) 2. Radio/Audio (ikon och läge) 9. Ånggenerator (ikon och läge) 3. Alarm (ikon och läge) 10. Frekvens (numeriskt värde) 4. Belysning (ikon och läge) 11. Radiostation (engelsk symbol) 5. Temperatur (siffror) 12. Volym/station (numeriskt värde) 6. Telefon 13. Volym (engelsk symbol) 7. Timer för ånggenerator Kontrollpanel: grundfunktioner 1. När du trycker på någon av funktionsknapparna, då hörs det en di-di ton. 2. Beakta ikoner och markören Ikoner som, kommer att visas på displayen, efter man har slagit på strömmen ( ) är markör, som visar den aktuella funktionen på displayen. Tryck på UPP knappen och markören ( ) flyttar uppåt; tryck på NED knappen och ( ) flyttar nedåt. ( ) står för funktionen, som är vald, tryck på ( ) knappen för att starta funktionen. ( ) ( ) är funktionsikoner; ikonen visar vilken funktion är vald. Ikonen blinkar när man startar funktionen. Ta FM funktionen till exempel: om markören väljer, då kommer att visas på höger sidan av. 3. ( )-strömbrytare (ON/OFF) Tryck på knappen för att aktivera manöverpanelen eller stänga av den. 4. -fläkt. 4.1 Flytta markören ( ) på ( ) och tryck på ( ) för att starta fläkten, ( ) blinkar på displayen, tryck på ( ) igen för att stoppa fläkten. 5. ( )-belysning Tryck på strömbrytaren, belysningen/lampan tänds, ( ) ikonen blinkar på displayen, flytta ( ) på ( ) och tryck på ( ) för släcka lampan, tryck på ( ) igen för att tända lampan. Lampan är på Lampan är avstängd Tryck på 6. Ozonator När kontrollpanelen stängs av kommer ozonatorn automatiskt starta att rengöra ångduschen. Ozonatorn är aktiverad i 10 min. Sedan stängs ozonatorn automatiskt av och fläkten börjar att fungera. Fläkten är aktiverad ca 10 minuter och sedan stängs av. 7. FM funktion/radio 7.1. FM-frekvenser: 87,5Mhz-108,0MHz Radio/ CD funktionen Flytta markören ( ) på ( ) och tryck på ( ) för att starta FMfunktionen, ikonen kommer att blinka på LCD-skärmen; tryck på ( ) igen för att

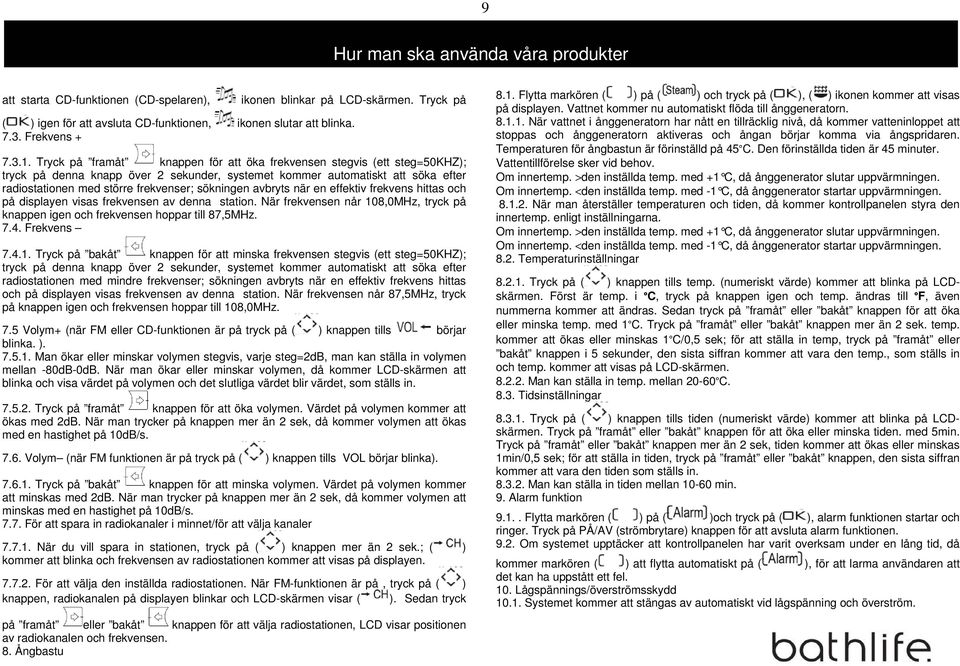

9 9 Hur man ska använda våra produkter att starta CD-funktionen (CD-spelaren), ikonen blinkar på LCD-skärmen. Tryck på ( ) igen för att avsluta CD-funktionen, ikonen slutar att blinka Frekvens Tryck på framåt knappen för att öka frekvensen stegvis (ett steg=50khz); tryck på denna knapp över 2 sekunder, systemet kommer automatiskt att söka efter radiostationen med större frekvenser; sökningen avbryts när en effektiv frekvens hittas och på displayen visas frekvensen av denna station. När frekvensen når 108,0MHz, tryck på knappen igen och frekvensen hoppar till 87,5MHz Frekvens Tryck på bakåt knappen för att minska frekvensen stegvis (ett steg=50khz); tryck på denna knapp över 2 sekunder, systemet kommer automatiskt att söka efter radiostationen med mindre frekvenser; sökningen avbryts när en effektiv frekvens hittas och på displayen visas frekvensen av denna station. När frekvensen når 87,5MHz, tryck på knappen igen och frekvensen hoppar till 108,0MHz. 7.5 Volym+ (när FM eller CD-funktionen är på tryck på ( ) knappen tills börjar blinka. ) Man ökar eller minskar volymen stegvis, varje steg=2db, man kan ställa in volymen mellan -80dB-0dB. När man ökar eller minskar volymen, då kommer LCD-skärmen att blinka och visa värdet på volymen och det slutliga värdet blir värdet, som ställs in Tryck på framåt knappen för att öka volymen. Värdet på volymen kommer att ökas med 2dB. När man trycker på knappen mer än 2 sek, då kommer volymen att ökas med en hastighet på 10dB/s Volym (när FM funktionen är på tryck på ( ) knappen tills VOL börjar blinka) Tryck på bakåt knappen för att minska volymen. Värdet på volymen kommer att minskas med 2dB. När man trycker på knappen mer än 2 sek, då kommer volymen att minskas med en hastighet på 10dB/s För att spara in radiokanaler i minnet/för att välja kanaler När du vill spara in stationen, tryck på ( ) knappen mer än 2 sek.; ( ) kommer att blinka och frekvensen av radiostationen kommer att visas på displayen För att välja den inställda radiostationen. När FM-funktionen är på, tryck på ( ) knappen, radiokanalen på displayen blinkar och LCD-skärmen visar ( ). Sedan tryck på framåt eller bakåt knappen för att välja radiostationen, LCD visar positionen av radiokanalen och frekvensen. 8. Ångbastu 8.1. Flytta markören ( ) på ( ) och tryck på ( ), ( ) ikonen kommer att visas på displayen. Vattnet kommer nu automatiskt flöda till ånggeneratorn När vattnet i ånggeneratorn har nått en tillräcklig nivå, då kommer vatteninloppet att stoppas och ånggeneratorn aktiveras och ångan börjar komma via ångspridaren. Temperaturen för ångbastun är förinställd på 45 C. Den förinställda tiden är 45 minuter. Vattentillförelse sker vid behov. Om innertemp. >den inställda temp. med +1 C, då ånggenerator slutar uppvärmningen. Om innertemp. <den inställda temp. med -1 C, då ånggenerator startar uppvärmningen När man återställer temperaturen och tiden, då kommer kontrollpanelen styra den innertemp. enligt inställningarna. Om innertemp. >den inställda temp. med +1 C, då ånggenerator slutar uppvärmningen. Om innertemp. <den inställda temp. med -1 C, då ånggenerator startar uppvärmningen Temperaturinställningar Tryck på ( ) knappen tills temp. (numeriskt värde) kommer att blinka på LCDskärmen. Först är temp. i C, tryck på knappen igen och temp. ändras till F, även nummerna kommer att ändras. Sedan tryck på framåt eller bakåt knappen för att öka eller minska temp. med 1 C. Tryck på framåt eller bakåt knappen mer än 2 sek. temp. kommer att ökas eller minskas 1 C/0,5 sek; för att ställa in temp, tryck på framåt eller bakåt knappen i 5 sekunder, den sista siffran kommer att vara den temp., som ställs in och temp. kommer att visas på LCD-skärmen Man kan ställa in temp. mellan C Tidsinställningar Tryck på ( ) knappen tills tiden (numeriskt värde) kommer att blinka på LCDskärmen. Tryck på framåt eller bakåt knappen för att öka eller minska tiden. med 5min. Tryck på framåt eller bakåt knappen mer än 2 sek, tiden kommer att ökas eller minskas 1min/0,5 sek; för att ställa in tiden, tryck på framåt eller bakåt knappen, den sista siffran kommer att vara den tiden som ställs in Man kan ställa in tiden mellan min. 9. Alarm funktion Flytta markören ( ) på ( )och tryck på ( ), alarm funktionen startar och ringer. Tryck på PÅ/AV (strömbrytare) knappen för att avsluta alarm funktionen Om systemet upptäcker att kontrollpanelen har varit overksam under en lång tid, då kommer markören ( ) att flytta automatiskt på ( ), för att larma användaren att det kan ha uppstått ett fel. 10. Lågspännings/överströmsskydd Systemet kommer att stängas av automatiskt vid lågspänning och överström.

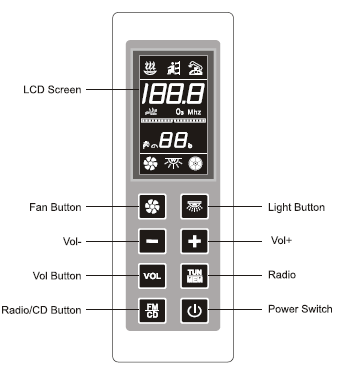

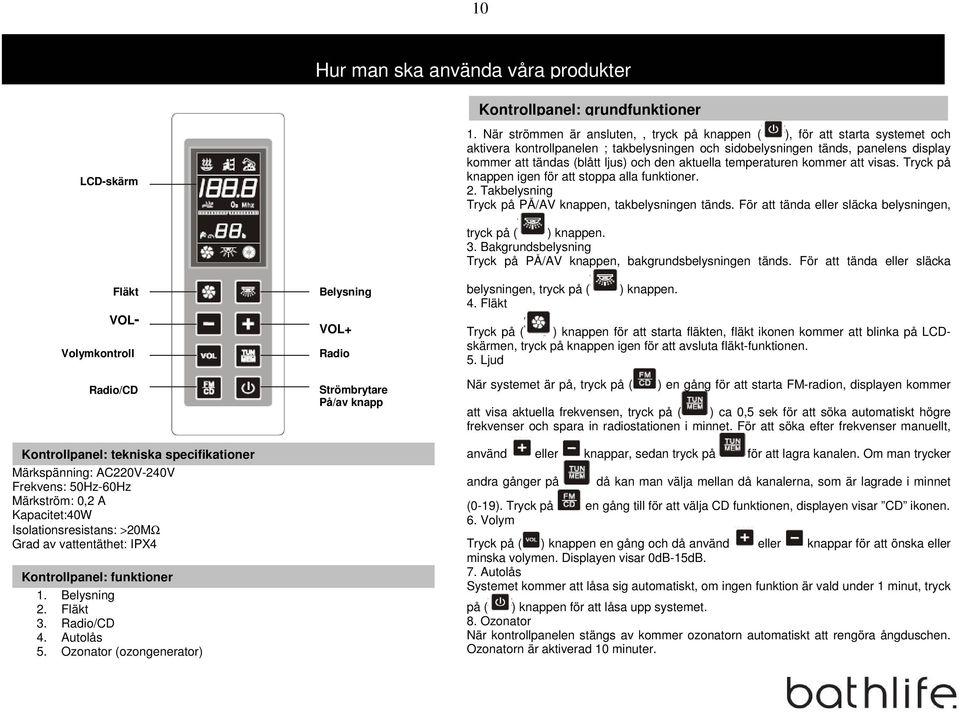

10 10 Hur man ska använda våra produkter LCD-skärm Kontrollpanel: grundfunktioner 1. När strömmen är ansluten,, tryck på knappen ( ), för att starta systemet och aktivera kontrollpanelen ; takbelysningen och sidobelysningen tänds, panelens display kommer att tändas (blått ljus) och den aktuella temperaturen kommer att visas. Tryck på knappen igen för att stoppa alla funktioner. 2. Takbelysning Tryck på PÅ/AV knappen, takbelysningen tänds. För att tända eller släcka belysningen, Fläkt VOL- Volymkontroll Radio/CD Kontrollpanel: tekniska specifikationer Märkspänning: AC220V-240V Frekvens: 50Hz-60Hz Märkström: 0,2 A Kapacitet:40W Isolationsresistans: >20MΩ Grad av vattentäthet: IPX4 Kontrollpanel: funktioner 1. Belysning 2. Fläkt 3. Radio/CD 4. Autolås 5. Ozonator (ozongenerator) Belysning VOL+ Radio Strömbrytare På/av knapp tryck på ( ) knappen. 3. Bakgrundsbelysning Tryck på PÅ/AV knappen, bakgrundsbelysningen tänds. För att tända eller släcka belysningen, tryck på ( 4. Fläkt ) knappen. Tryck på ( ) knappen för att starta fläkten, fläkt ikonen kommer att blinka på LCDskärmen, tryck på knappen igen för att avsluta fläkt-funktionen. 5. Ljud När systemet är på, tryck på ( ) en gång för att starta FM-radion, displayen kommer att visa aktuella frekvensen, tryck på ( ) ca 0,5 sek för att söka automatiskt högre frekvenser och spara in radiostationen i minnet. För att söka efter frekvenser manuellt, använd eller knappar, sedan tryck på för att lagra kanalen. Om man trycker andra gånger på då kan man välja mellan då kanalerna, som är lagrade i minnet (0-19). Tryck på en gång till för att välja CD funktionen, displayen visar CD ikonen. 6. Volym Tryck på ( ) knappen en gång och då använd eller knappar för att önska eller minska volymen. Displayen visar 0dB-15dB. 7. Autolås Systemet kommer att låsa sig automatiskt, om ingen funktion är vald under 1 minut, tryck på ( ) knappen för att låsa upp systemet. 8. Ozonator När kontrollpanelen stängs av kommer ozonatorn automatiskt att rengöra ångduschen. Ozonatorn är aktiverad 10 minuter.
