Användarmanual CENTAUR SERIES CT-15 CT-18. För CENTAUR SERIES ACTIVE SYSTEM

Transkript

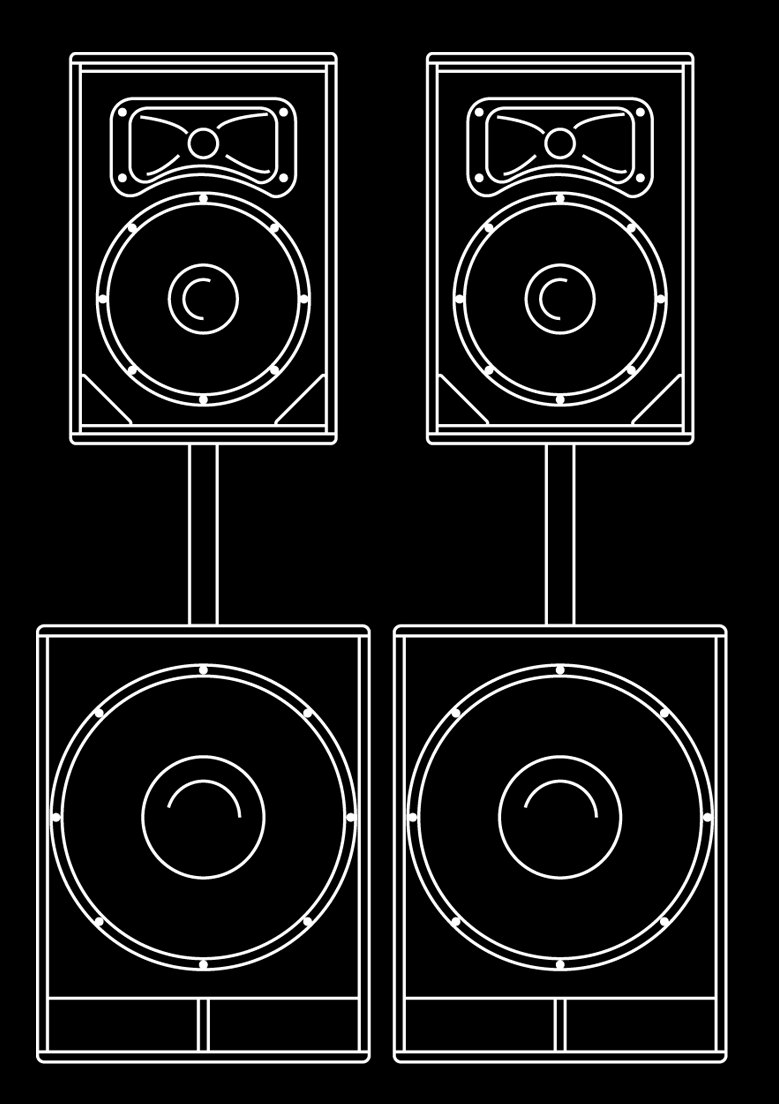

1 CENTAUR SERIES Användarmanual För CENTAUR SERIES CT-15 CT-18 BK Audio, Box 119, Ånge Tel: , Fax: bkaudio.se

2 Viktiga säkerhetsföreskrifter för ditt BK Audio system Utsätt aldrig systemet för påverkan av fukt eller andra vätskor. Undvik alla typer av vätskor ex vaser eller liknande i dess närhet. Se alltid till att systemet står placerat så att du enkelt kan nå mains switchen och bryta strömmen. 1. Läs denna instruktion innan du startar användning av ditt system. 2. Förvara och spara denna manual. 3. Läs igenom alla säkerhetsföreskrifter för en säker hantering. SÄKERHETSFÖRESKRIFTER! 4. Följ alla instruktioner. 5. Använd aldrig systemet i närhet eller direkt påverkan av fukt eller kondens. 6. Rengör systemet med torr duk. Använd inte aerosol eller liknande rengöringsvätskor vid rengöring. Koppla alltid ur strömkabel vid rengöring. 7. Var noga med att aldrig blockera systemets ventilationsöppningar. 8. Placera aldrig systemet nära värmekällor som ex element, spisar eller annan apparatur som producerar värme. 9. Gör aldrig åverkan eller ändringar i varken strömkabel eller apparatens strömuttag. Denna triangel på din apparatur, uppmärksammar dig på att du kan utsättas för livsfara vid kontakt med oisolerade komponenter inuti apparaten. Öppna aldrig apparaten själv. All service skall göras av en av BK Audio auktoriserad serviceverkstad. Denna triangel uppmärksammar dig på att noggrant läsa och följa de säkerhetsinstruktioner som finns i din manual. 10. Skydda strömkabeln på bästa sätt från att trampas på eller annan fysisk åverkan. Åverkan kan betyda att ex apparatens strömuttag knäcks och att strömkablar exponeras, vilket kan betyda dödsfara vid kontakt. 11. Dra ur strömkabel vid exempelvis åska, eller när systemet inte används under längre perioder. 12. All typ av service och reparationer skall hänvisas till BK Audio eller av tillverkaren auktoriserad serviceverkstad. Är du tveksam, kontakta alltid tillverkaren. För att din säkerhet ska garanteras och när garanti åberopas, måste apparatur repareras av tillverkaren eller hos serviceverkstad som är auktoriserad av tillverkaren. FÖRSIKTIGHET: VARNING: För att minska risken för att få en elektrisk stöt öppna aldrig apparaten själv. Detta skall göras av auktoriserad serviceverkstad. Utsätt aldrig apparaten för fukt eller påverkan av några som helst typer av vätskor BK Audio är inte ansvarskyldig för någon skada i förhållande till produkter, service, denna garanti eller annat, inklusive - ekonomiska eller immateriella skador - det pris som betalades för produkten - förlust av vinst, inkomst, eller användning av produkten eller associerad produkt - indirekta eller tillfälliga skador eller följdskador.

3 INTRODUKTION Tack för att du valt ett BK audiosystem. BK Audio är ett svenskt märke. Vi har närmare 25 års erfarenhet att sälja och distribuera högtalarsystem. Med denna bakgrund har BK Audio grundats. Kvalité, prestanda, användarvänlighet till förmånligt pris, gör BK Audio till en vinnare. Denna kombination innefattar två mid/high enheter, två subwoofers med inbyggda Class D digitala slutsteg på vardera 600 w RMS för maximal effekt och med lägsta möjliga vikt. Inkoppling och uppsättning av detta system är väldigt snabbt och enkelt att utföra. Mata in Stereo eller Mono line-level signal via Female XLR Input jacks. Från Male XLR Thru-jacket linkar du enkelt vidare till aktiva fullrange enheter via dess input jack. Med hjälp av en frekvenskontroll på subwoofern kan du enkelt ställa in den delningsfrekvens som passar bäst till ändamålet, med frekvensomfång från 40Hz-200Hz. En subwoofer control ger dig möjlighet att reglera balansen mellan sub och mid/high enheten. Kabinetten är tillverkade av björkplywood i flera lager i 15 mm tjocklek. Infällda handtag med ergonomisk utformning är placerade på kabinettens sidor, för att man enkelt ska kunna sätta upp/transportera systemet. Mid/high kabinett På högtalarens baksida sitter panelen som innehåller följande: Subwoofer -Jack avsedd för strömkabel in och ut (Powercon) -XLR ingång samt XLR thru, som är avsedd för att linka signal till ytterligare kabinett. -XLR mikrofoningång -Volym och EQ kontroller, vilket möjliggör inkoppling av ex mikrofon eller extern ljudkälla direkt till högtalaren utan mixer. -Signal peak indikator-limiter På högtalarens baksida sitter panelen som innehåller följande: SETUP -XLR ingång samt XLR thru, som är avsedd för att linka signal till ytterligare kabinett. -Volymkontroll -Variabelt delningsfilter med frekvensomfång: 40Hz-200Hz. -Signal peak indikator-limiter -Jack avsedd för strömkabel in och ut (Powercon) Standard CENTAUR SERIES Setup 2 Toppar 2 Subwoofers

4 VIKTIG INFORMATION NÄR DU STARTAR DITT SYSTEM När du startar upp systemet, var noga med att se till att samtliga gainkontroller står på noll, för att undvika att ev skador ska kunna orsakas av ex felaktiga anslutningar eller trasiga kablar, som kan föranleda onormala ljud som vid hög volym kan orsaka skador på ditt system. När du slagit på strömmen, vrid sedan upp volymen gradvis till normal nivå. Dessa försiktighetsåtgärder är viktiga för system med kraftiga slutsteg, då dessa slutsteg kan förstöra högtalarelement vid onormala situationer. Detta är en viktig handhavandeinstruktion som skyddar ditt system. PANEL PÅ HÖGTALARENS BAKSIDA TOP SYSTEM 1. MIC. / LINE INPUT Multijack avsett för XLR mikrofoningång likväl för ¼ Teleplugg. 2. MAIN INPUT Female XLR - Balanserad XLR-lineingång från ex. mixer eller CD 3. THRU (FULL RANGE OUTPUT) Male XLR kontakt ger samma signal som Main Input. Används för att linka ihop fler system till samma signalkälla. 4. MIC. GAIN Används för att styra volym till ev. mikrofon. 5. EQ CONTROL För justering av eq och balans. 6. PEAK INDICATOR Signal peak indikatorn är till för att förhindra distortion från slutsteget. Denna indikatorlampa tänds när systemets limiter aktiveras. Det är normalt att denna lampa blinkar till då och då, men om den blinkar kontinuerligt eller lyser med fast sken, vrid då ned level control till dess att lampan slocknar. 7. LOW CUT SWITCH Använd denna switch när du väljer att antingen använda högtalaren som ett mid/high kabinett i kombination med en sub woofers, eller som ett fullrange kabinett. 8. POWER SWITCH Använd denna switch för att slå på och av systemet. Kontrollera innan påslag att volymkontrollerna är nedskruvade. 9. POWER IN Uttag för anslutning av strömkabel. 10. FUSE HOLDER Om det uppstår ett problem i denna applikation, löser säkringen ut och strömmen bryts för att skydda systemet från skada. Använd endast standardsäkringar avsedda för respektive system. Använd aldrig andra lösningar för din egen säkerhet och din utrustnings skull.

5 PANEL PÅ HÖGTALARENS BAKSIDA SUB SYSTEM 1. FULL RANGE INPUT Female XLR - Balanserad XLR-lineingång från ex. mixer eller CD. 2. THRU (FULL RANGE OUTPUT) Male XLR- kontakt ger samma signal som fullrange input. Används för att linka ihop fler CT15/CT18, eller andra aktiva högtalare från samma signalkälla. 3. SUBWOOFER LEVEL CONTROL Denna kontroll används för att justera subwooferns volym. Börja med att ställa in denna volym och balansera sedan nivån mellan subwoofern och satelliterna 4. FREQUENCY CONTROL Variabelt delningsfilter med frekvensomfång: 40Hz-200Hz. 5. LIMIT (PEAK) INDICATOR Signal peak indikatorn är till för att förhindra distortion från slutsteget. Denna indikatorlampa tänds när systemets limiter aktiveras. Det är normalt att denna lampa blinkar till då och då, men om den blinkar kontinuerligt eller lyser med fast sken, vrid då ned level control till dess att lampan slocknar. 6. POWER SWITCH Använd denna switch för att slå på och av systemet. Kontrollera innan påslag att volymkontrollerna är nedskruvade. 7. POWER OUT Utgångsjack för strömförsörjning av mid/high högtalare (Powercon) 8. POWER IN Uttag för anslutning av strömkabel (Powercon) 9. FUSE HOLDER Om det uppstår ett problem i denna applikation, löser säkringen ut och strömmen bryts för att skydda systemet från skada. Använd endast standardsäkringar avsedda för respektive system. Använd aldrig andra lösningar för din egen säkerhet och din utrustnings skull. Viktiga säkerhetsföreskrifter för ditt BK Audio system: Utsätt aldrig systemet för påverkan av fukt eller andra vätskor. Undvik alla typer av vätskor ex vaser eller liknande i dess närhet.

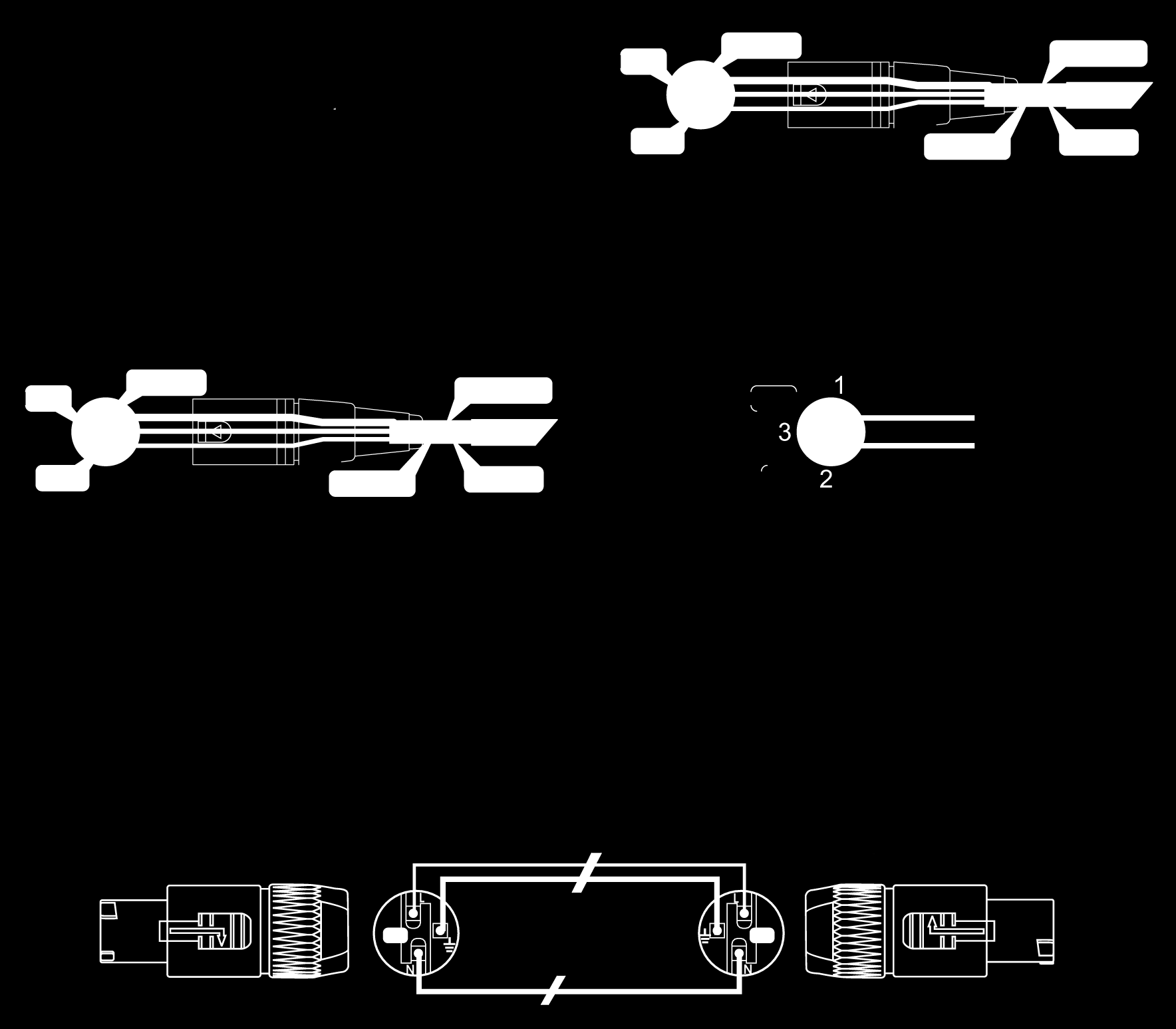

6 ANSLUTNINGAR Systemet har Female XLR ingångar för balanserad line signal. När du ansluter en balanserad signal, försäkra dig om att den är lödd enligt AES (Audio engineer standard) XLR Hot (+) Pin 2 Gold (-) Pin 3 Shield (Ground) Pin 1 The Balanced XLR inputs wired Ska du ansluta en obalanserad kabel till den balanserade ingången, gör enlig nedanstående skiss. The unbalanced XLR connector THRU OUTPUT Detta jack ger dig möjlighet att ansluta fler än en sub eller aktivt kabinett till ditt system. Koppla enkelt från Mixer output till den första högtalarens Fullrange input-jack och sedan vidare från Thru jacket till nästa högtalares input-jack och så vidare. AC Power Cord connects (with power connector-3 Pin) Power in Power out PLACERING AV DITT SYSTEM Systemet är designat för att stå på golvet. AC POWER Var noga med att kolla anslutningen till strömuttaget. I vissa fall kan ett för dåligt bastryck vara förorsakat av dålig strömförsörjning och eller dålig kontakt. Ta inte vid några som helst omständigheter bort ground (jord) stiftet i anslutningskabeln eller på några andra komponenter. Detta är förenat med livsfara.

7 GARANTIKORT GENERELLA VILLKOR Alla BK Audio system omfattas av 1 års fabriksgaranti. Denna garanti omfattar fel i komponenter och montering och gäller 1 år fr.o.m inköpsdatum. Garantianspråk förutsätter att produkten hanterats enligt de instruktioner som är angivna i användarmanualen och omfattar inte skador som orsakats genom ovarsamhet eller onormalt hårt slitage. Garanti gäller ej om serienummer inte kan styrkas, eller är ändrat. Vid garantifel repareras produkten av BK Audio eller av oss godkänd och auktoriserad serviceverkstad. I de fall det är uppenbart att produkten hanterats ovarsamt eller har ett onormalt slitage, förbehåller vi oss rätten att neka garantianspråk. A. Reparationer utförs kostnadsfritt i de fall BK Audio godkänt detta och att kunden genom serienummer och inköpskvitto från återförsäljare kan styrka inköpet. B. Garantin förlorar sitt värde i följande fall: a. I de fall felaktig spänning har använts. (högre eller lägre än vanligt) b. I fall där produkten skadats genom ett felaktigt handhavande. c. Om ej auktoriserad tekniker eller annan person öppnat produkten, eller om originaldelar har ersatts. C. Garanti kan ej åberopas i följande fall: a. Skador som uppkommit genom lastning/lossning eller genom fysisk åverkan. b. Skador som uppkommit genom olyckor (brand, översvämning etc) D. Registrera alltid din produkt och var noggrann med att behålla ditt inköpskvitto. E. Garanti gäller endast i det land du köpt produkten. Köparens Information Namn Gatuadress Ort Postnummer Telefon Land Ja, jag vill ha information om BK Audio via e-post. Produkt Serienummer Inköpsdatum Dag Månad År Butikens / Återförsäljarens Adress Stämpel, om möjligt BK AUDIO Box Ånge

8 SPECIFICATION CT-15 CT-18 TOP / 10 FULL RANGE TOP / 12 FULL RANGE Cabinet: Mid / High Mid / High Full range Full range Configuration: Compact 2-way Compact 2-way Nom. Impedance: 4 ohm 4 ohm Rated Power RMS: 200 w 300 w SPL 1W / 1m: 100 db 101 db Frequency Response (-10dB): KHz KHz Coverage Angle: 90ºx40º 90ºx40º Crossover Frequency: 3000 Hz 2000 Hz Voice Coil Protection: PTC PTC Components High: 1 Driver 1 Driver Components Mid (Low): 1x10/200 1x12/300 Material: Plywood 15mm Plywood 15mm Finish: Black Lacquer Black Lacquer Dimensions (WxHxD): 360x560x380 mm 420x620x430 mm Weight: 19 kg 25 kg SUB-WOOFER / 15 SUB-WOOFER / 18 Frequency range: 40 Hz-200Hz 40Hz-200Hz SPL 1W/1m: 102 db 102 db Max. SPL@1m: 124dB 124dB Input Type: Balanced differential Balanced differential Input Impedance: 20K Ohm 20K Ohm Input Protection: Level protected Level protected Low Frequency Transducer Diameter: 15 (386mm) 18 (463mm) Voice Coil Diameter: 4 (99.2mm) 4 (99.2mm) Low-frequency Power Amplifier Rated Power: 600 w RMS 600 w RMS Rated THD: <0.03% <0.03% US: 120 V, 60 Hz 120 V. 60 Hz Europe: 230 V, 50 Hz 230 V, 50 Hz Cabinet Material: 15mm Plywood 15mm Plywood Dimension (WxHxD): 470x580x600 mm 500x660x600 mm Weight: 38 kg 44kg
